BEDIENUNGSANLEITUNG DryAged Master 380 Pro CASO

Original-Bedienungsanleitung

Sie finden die aktuellste Version der Bedienungsanleitung auch auf unserer

Druck- und Satzfehler vorbehalten.

Bildabweichungen zur Originalware sind technisch bedingt möglich.

© 2020 Braukmann GmbH

1 Bedienungsanleitung: Allgemeines 11
1.1 Informationen zu dieser Anleitung 11
1.2 Warnhinweise 11
1.3 Haftungsbeschränkung 12
1.4 Urheberschutz 12
2 Sicherheit 12
2.1 Bestimmungsgemäß Verwendung 12
2.2 Allgemeine Sicherheitseinweise 13
2.3 Gefahrenquellen 14
2.3.1 Brandgefahr / Gefahr durch brennbare Materialien / Explosionsgefahr 14
2.3.2 Gefahr durch elektrischen Strom 15
3 Inbetriebnahme 16
3.1 Sicherheitshinweise 16
3.2 Lieferumfang und Transportinspektion 16
3.3 Auspacken 16
3.4 Entsorgung der Verpackung 17
3.5 Aufstellung 17
3.5.1 Anforderungen an den Aufstellort 17
3.5.1 Standfusse 17
3.5.1 Anbringung des Griffes 18

3.6 Elektrischer Anschluss 18
4 Aufbau und Funktion 19
4.1 Gesamtübersicht 19
4.1.1 Herausnehmen der Edelstahlroste 20
5 Bedienelemente und Betrieb 20
5.1 Bedienelemente und Anzeige 20
5.2 Bedienung 20
5.3 Typenschild 22
6 Dry-Aging 22
6.1 Sicherheitshinweise 22
6.2 Haftungsausschluss: 23
6.3 Informationen zum Dry-Aging 23
7 Reinigung und Pflege 23
7.1 Sicherheitschinweise 24
7.2 Reinigung 24

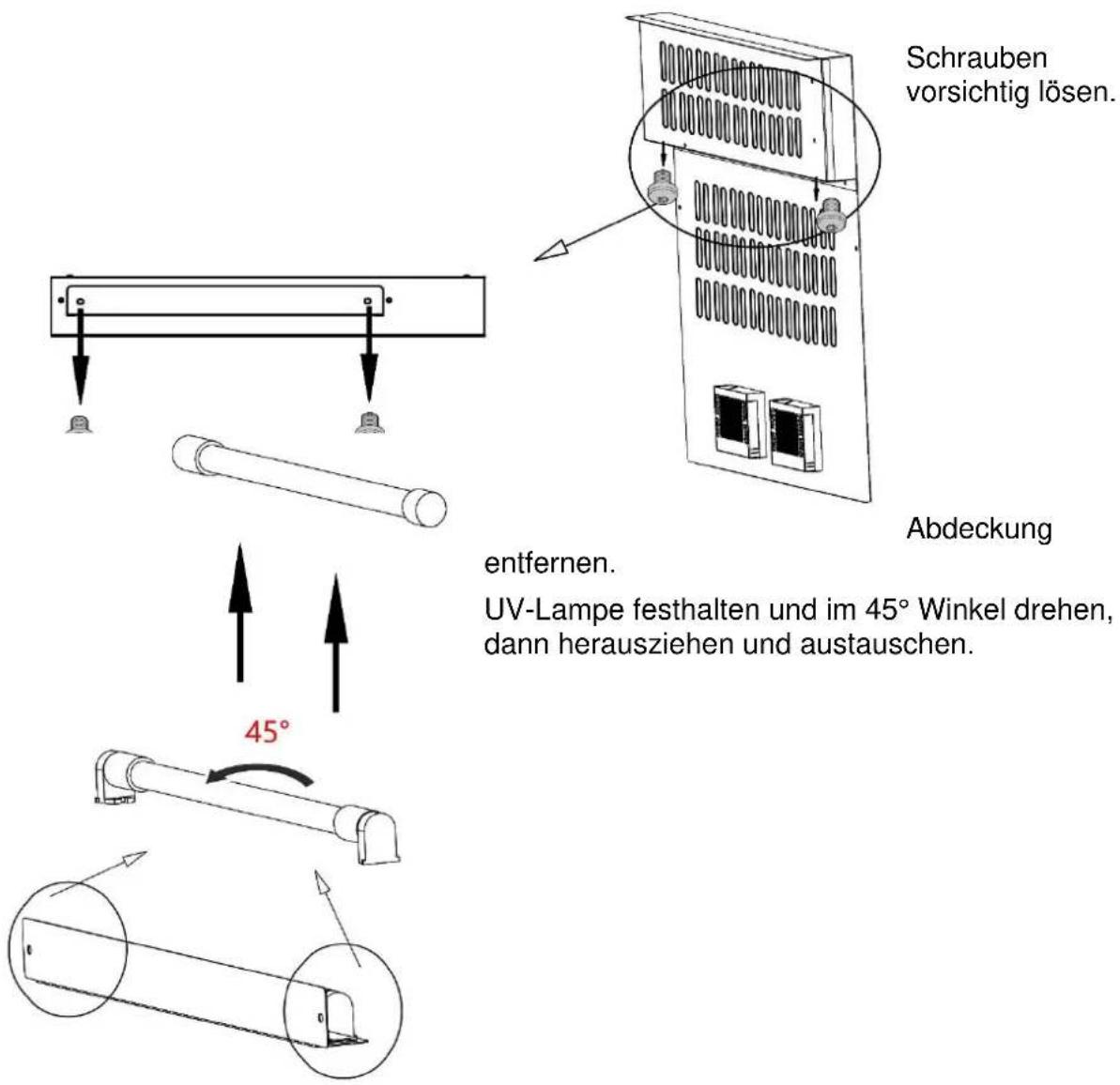

7.3 Wechsel der UV-Lampe 26
7.4 Bewegen Ihres Gerätes 27
8 Störungsbehebung 27
8.1 Sicherheitshinweise 27
8.2 Störungsursachen und -behebung 27
9 Entsorgung des Altgerätes 29
10 Garantee 29
11 Technische Daten 30
12 Operating Manual 32
12.1 General 32
12.2 Information on this manual 32
12.3 Warning notices 32
12.4 Limitation of liability 33
12.5 Copyright protection 33
13 Safety 33
13.1 Intended use 33
13.2 General Safety information 34
13.3 Sources of danger 35
13.3.1 Risk of fire / flammable materials used. Danger of burns or of explosion.. 35
13.3.2 Dangers due to electrical power 36
14 Commissioning 36
14.1 Safety information 36

14.2 Delivery scope and transport inspection 37
14.3 Unpacking 37
14.4 Disposal of the packaging 37
14.5 Setup 38
14.5.1 Setup location requirements: 38
14.5.2 Feet 38
14.5.1 The handle installing 39
14.6 Electrical connection 39
15 Design and Function 39
15.1 Complete overview 40
15.1.1 Removal of stainless steel shelves 41
16 Operation and Handing 41
16.1 Operating elements and displays 41
16.2 Rating plate 43
17 Dry ageing 43
17.1 Safety information 43
17.2 Exemption from liability: 44
17.3 Information about dry ageing 44
18 Cleaning and Maintenance 44
18.1 Safety information 44
18.2 Cleaning 45
18.3 Changing the UV lamp 47
18.4 Moving the appliance 48
19 Troubleshooting 48
19.1 Safety notices 48
19.2 Fault indications and rectification of faults 48
20 Disposal of the Old Device 49
21 Guarantee. 50
22 Technical Data 50
23 Mode d'emploi : Généralités 52
23.1 Informations relatives à ce manuel 52
23.2 Avertissements de danger 52
23.3 Limite de responsabilités 53
23.4 Protection intellectuelle 53
24Securite 53
24.1 Utilisation conforme 53
24.2 Consignes de securités générales 54

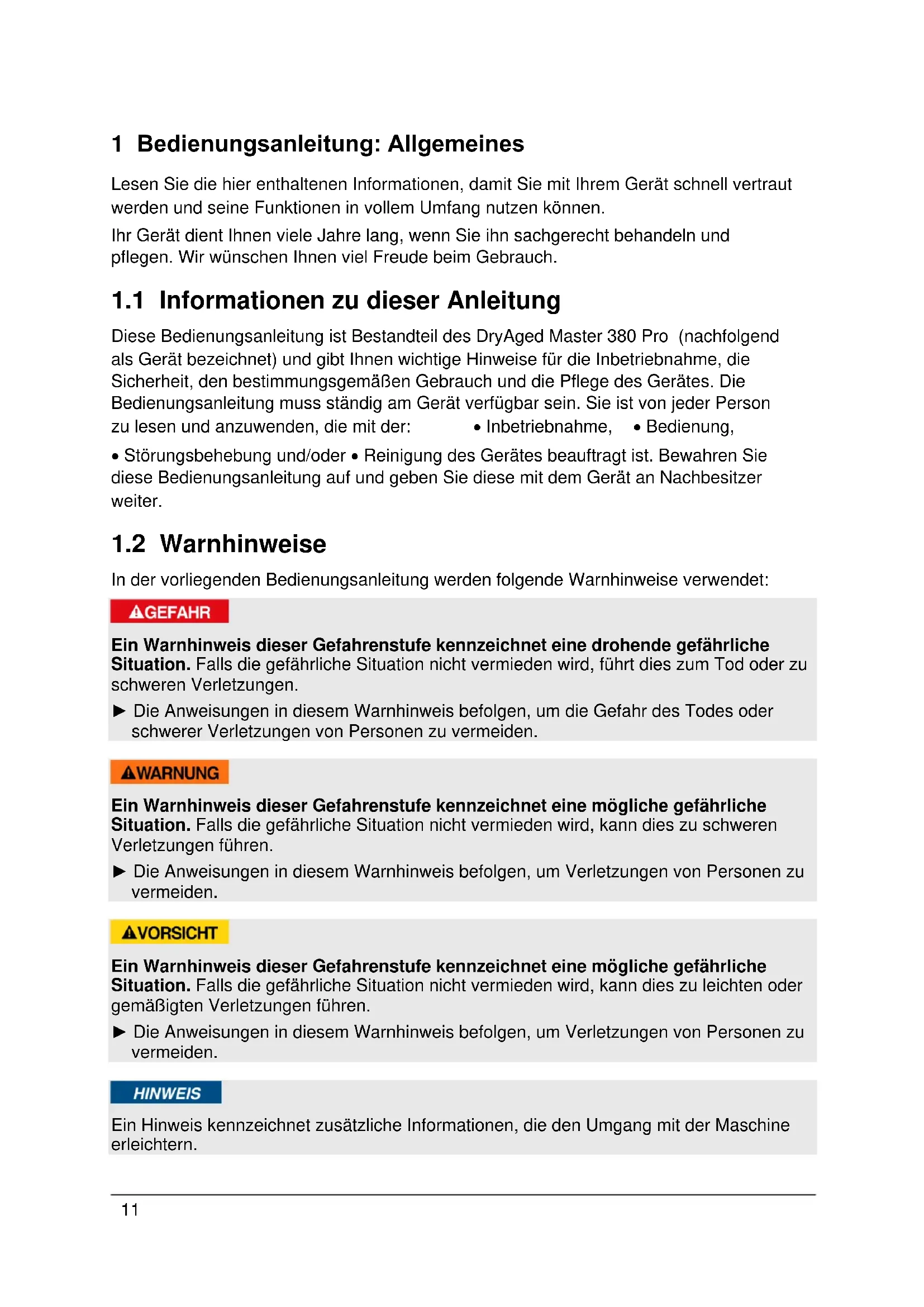

1 Bedienungsanleitung: Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Gerät dient Ohnen vielse Jahre lang, wenn Sie ihn sachgerecht behandeln und pflegen. Wir wünschen Ohnen viel Freude beim Gebrauch.

1.1 Informationen zu dieser Anleitung

These Bedienungsanleitung ist Bestandteil des DryAged Master 380 Pro (nachfolgenden Gerät bezeichnet) und gibt Ohnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes. Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die mit der: • Inbetriebnahme, • Bedienung,

• Störungsbehebung und/oder - Reinigung des Gerätes beauftragt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.2 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zuschweren Verletzungen.

Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

AVORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigen Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.3 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkennnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung

• Nicht bestimmungsgemäßer Verwendung

• Unsachgemäßer Reparaturen

• Verwendung nicht zugelassener Ersatzteile

• Technischer Veränderungen, Modifikationen des Gerätes

Modifikationen des Gerätes werden nicht empfehlen und sind nicht durch die Garantie gedeckt. Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.4 Urheberschutz

These Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfaltigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, besteht sich die Braukmann GmbH vor.

Inhaltliche und technische Änderungen vorbehalten.

2 Sicherheit

In thisem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jeder zu Personen und Sachschemen führen.

2.1 Bestimmungsgemäß Verwendung

Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen zum

• Lagern und Reifen von Fleisch (Rind, Schwein, Wild etc.) bestimmt.

Das Gerät ist nicht für Fisch geeignet.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

WARNING

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerä ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschrieben Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risikoträgt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

▶ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Bei Beschädigung der Anschlussleitung oder des Steckers, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.
- Dieses Gerätarf nicht von Kinderbenutzt werden. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.
▶ Kinder)dürfen nicht mit dem Gerät spielern.
Reinigungs- und Wartungsarbeiten)duren nicht von Kindern durchgefuhrt werden.
Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Das Gerät während des Betriebes nicht unbeaufsichtigt lässt.
Das Gerät ist kein Kühlschrank. Lagern Sie im Gerät keine anderen Lebensmittel als unter „Bestimmungsgemäß Verwendung“ angegeben.
- Eine Reparatur des Gerätesarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.

HINWEIS

Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
Das Gerät ist nicht zum Räuchern geeignet.
Das Gerät reguliert die gewünschte Luftfeuchtigkeit aktiv. Im Gerät dürfen keine Salzblöcke zur Regulierung der Luftfeuchtigkeit eingesetzt werden. Das Gerät könnte beschädigt werden. Sollten dennoch Salzblöcke eingesetzt werden, so erlischt die Garantie des Gerätes. Der Hersteller übernimmt keine Gewährleistung für Schäden am Gerät oder Fleisch.

2.3 Gefahrenquellen

2.3.1 Brandgefahr / Gefahr durch brennbare Materialien / Explosionsgefahr

GEFAHR

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brand- oder Explosionsgefahr durch Entzündung des Inhaltes. Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:

Warnhinweis: Brandgefahr / Gefahr durch brennbare Materialien

Lagern Sie keine explosiven Substanzen wie Spraydosen mit brennbarem Treibmittel in thisem Gerät.
Das Treibmittel innerhalb des Gerätes ist brennbar.
Der Kuhlkreislauf des Gerätes darf nicht beschädigt werden.
Verwenden Sie keine elektrischen Geräte innerhalb des Gerätes.

GEFAHR

Verwenden Sie keine mechanischen Vorrichtungen, um den Abtauvorgang zu beschleunigen.
Reinigen Sie Gerät und Geräteile nie mit leicht entzündbaren Flüssigkeiten. Die daraus entstehenden Gase können eine Brandgefahr darstellen oder explodieren.
Lagern oder verwenden Sie kein Benzin oder andere feuergeführliche Gase und Flüssigkeiten in der Höhe von diesen oder anderen Gerät(en). Die Gase konnen eine Brandgefahr darstellen oder explodieren.

2.3.2 Gefahr durch elektrischen Strom

GEFAHR Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährung durch elektrischen Strom zu vermeiden:

Ziehen Sie niemals am Stromkabel sondern immer am Stecker um das Gerät vom Strom zu trennen.
Das Gerätarf nicht in Betrieb genommen werden, wenn die Anschlussleitung oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß Funktioniert oder fallen gelassen oder beschädigt worden ist. Bei Beschädigung der Anschlussleitung oder des Steckers, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.
Offnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und Mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus konnen Funktionstörungen am Gerät auftreten.

3 Inbetriebnahme

In thisem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

WARNING

• Verpackungsmaterialien)dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.
  Auf Grund des hohen Gewichtes des Gerätes den Transport sowie das Auspacken und Aufstellen mit zwei Personen durchführten.

3.2 Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten gefelfert:

• DryAged Master 380 Pro - 7 Edelstahlroste

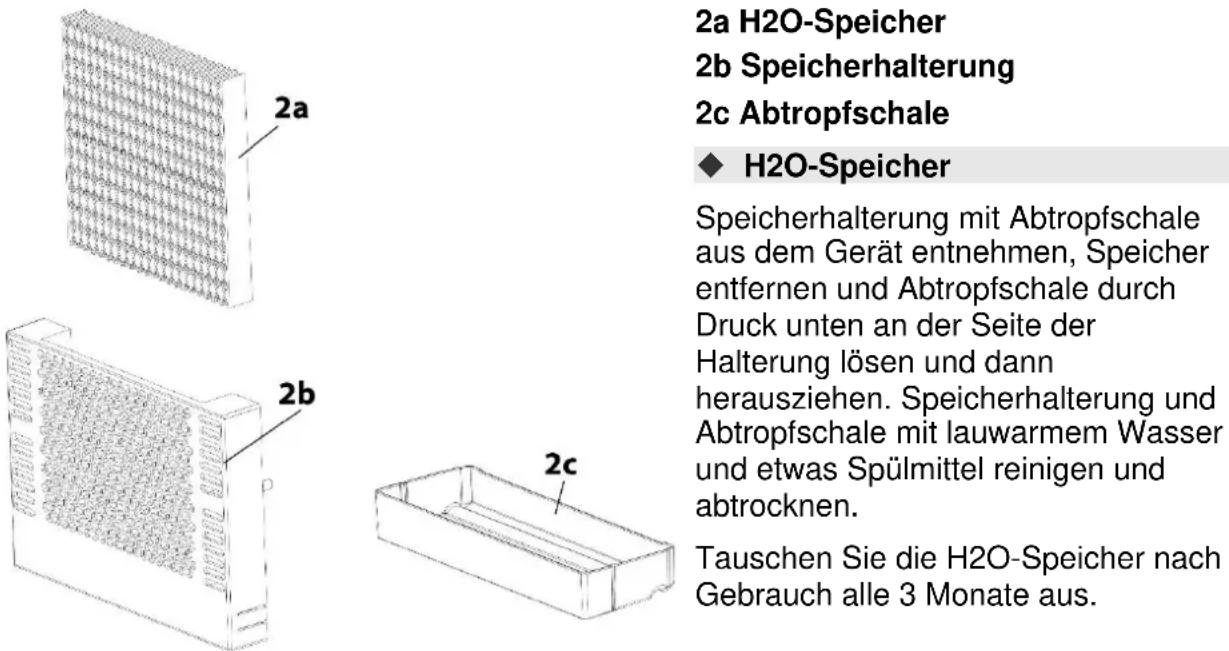

  2 H2O-Speicher + 2 Ersatz-Speicher
• die Halterungen der Speicher mit Abtropfschale
  Auffangblech
• Hangegestell inklusive 6 Fleischer-Haken - 2 Aktivkohlefilter
  Bedienungsanleitung mit Griff und Schrauben für den Griff

HINWEIS

Prufen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schaden.
Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch den Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

Zum Auspacken des Gerätes gehen Sie wie folgt vor:

• Entnehmen Sie das Gerät aus dem Karton und entfernen Sie das innere und äußere Verpackungsmaterial.
• Das Gerät sollte nur aufrecht transportiert werden.
• Reinigen Sie den Innenraum mit handwarmen Wasser und einem weichen Lappen.
• Schlieben Sie das Gerät erst nach 24 Stunden Wartezeit an das Stromnetz an und schalten Sie es ein, legen Sie erst dann Fleisch in den DryAged Master 380 Pro.

HINWEIS

Entfernen Sie die Schutzfolie erst kurz bevor das Gerät am Einsatzort aufgestellt wird, um Kratzer und Verschmutzungen zu vermeiden.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Geschichtspunkten ausgewählnt und deshalb recyclelbar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Entsorgen Sie nicht mehr benöttigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem «Grüner Punkt».

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.

3.5 Aufstellung

3.5.1 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Platzieren Sie Ihr Gerät auf einem ebenen, waagerechten Boden, der auch bei voll bestücktem Gerät ausreichend tragfähig ist.
  Installieren Sie das Gerät nicht an einem Platz mit direktem Sonnenlicht oder in der Nähe von Wärmequellen (Herd, Hezung, Heizgeräte, usw.).
  Direktes Sonnenlicht kann die Acryloberfläche verändern und Wärmequellen den Energieverbrauch negativ beeinflussen.
• Das Gerät ist nur für den Innenbetrieb ausgelegt. Stellen Sie es nicht in einer nassen oder sehr feuchten Umgebung auf.
• Stellen Sie das Gerät nicht in einer bereits Umgebung oder in der Höhe von brennbarem Material auf.
• Das Gerät ist umbaufähig. Wenn Sie Schranke um das Gerät herum bauen, dann halten Sie 12 mm zusätzlichen Freiraum an der Seite des Turscharniers, damit Sie die Tur noch öffnen können.
• WARNING: Beluftungsöffnungen im Gerätegehause nicht verschreiben.
• Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
• Der Einbau und die Montage dieser Gesamter an nichtstationären Aufstellungssorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den Sicherheitsgerechten Gebrauch dieser Gesamter sicherstellen.
• Aus Gründen der Energiesparsamkeit achten Sieitte darauf, dass die Tur des Gerätes während des Betriebes geschlossen ist.

3.5.1 Standfüsse

Das Gerät wird mit 3 großen Standfußen und einem kleinen Stellfuß gefeliefert. Richten Sie den Stellfuß so aus, dass das Gerät richtig steht und nicht kippelt.

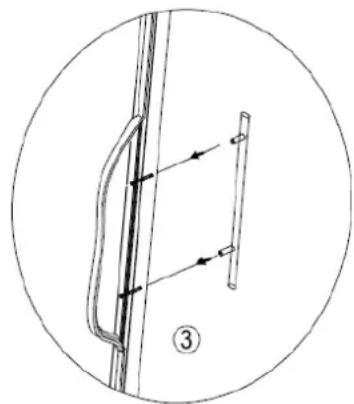

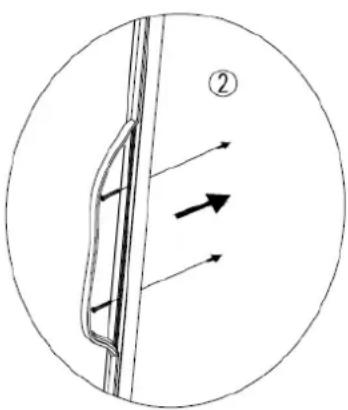

3.5.1 Anbringung des Griffes

Bitte beachten Sie, dass Sie den mitgelieferten Edelstahlgriff vor dem ersten Gebrauch an die Tur des Gerätes anschrauben müssen. Dazu schieben Sie das Dichtungsgummie an der Rückseite der Tur zur Seite, um die vorgebohrten LÖcher freizulegen. Mithilfe der beiliegenden Schrauben können Sie den Griff an der Tur montieren.

3.6 Elektrischer Anschluss

Für einen sicheren und fehlerfrei

Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall Fragen Sie ihre Elektro-Fachkraft.
• Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Veränderungskabel mit einem Querschnitt von 1,5mm^2 erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht unter oder über—heiße oder scharfkantige Flächen verlegt wird.
• Verlegen Sie das Stromkabel so, dass Sie nicht darüber stolpern.
• Das Gerät ist nicht damit ausgelegt mit einem Gleichstrom-Wechselstrom-Konverter betriebenen zu werden.
  Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.
  Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

4 Aufbau und Funktion

In thisem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und Funktion des Gerätes.

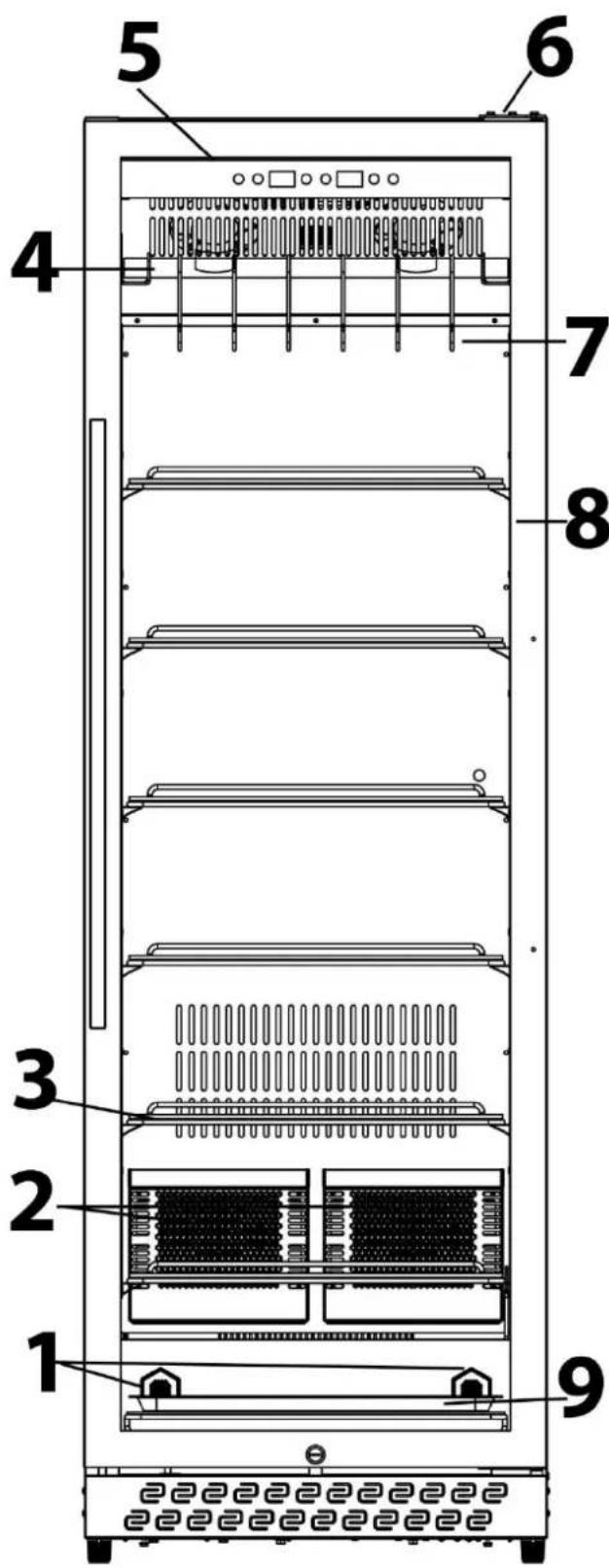

4.1 Gesamtübersicht

1 Aktivkohlefilter (2 Stück)
2 H2OSpeicher (2 Stück)
3 Edelstahlroste (7 Stick)
4 Hangegestell
5 Bedienfeld
6 Scharnier
7 Haken (6 Stuck)
8 Turrahmen (abschließbar)
9 Aufgangblech

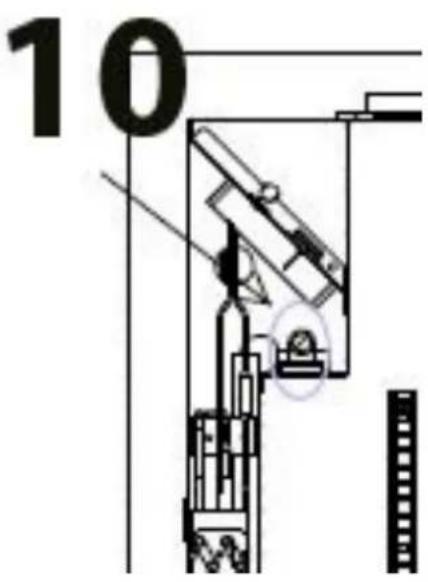

10 UV-Lampe (Noch hinter dem Hangegestell)

4.1.1 Herausnehmen der Edelstahlroste

Um einen Edelstahlrost Herauszunehmen,nehmen Sie zuerst das Fleisch hersus. Verwenden Sie Handschuhe, die fur den Kontakt mit Lebensmitteln geeignet sind. Dann haben Sie den Edelstahlrost leicht an undziehen ihn dann hersus.

HINWEIS

Achten Sie sorgfältig daraufuf, dass die Edelstahlroste bzw. das Hangegestell für die Fleischer-Haken richtig eingerastet sind, bevor Sie Fleisch daraufuflegen bzw. aufhängen.

5 Bedienelemente und Betrieb

In thisem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

5.1 Bedienelemente und Anzeige

Drucken um UV Licht einzuschalten.

Wechsel zwischen der Temperatur- und Luftfeuchigkeitseinstellung

Einstellung der Temperatur (2 - 14^)

und Luftfeuchtigkeit (50% - 85%)

Ein: Kurz Drücken um das LED Licht einschalten (Ist bei geöffneter Tur immer eingeschaltet, zeit ECO im Display an, wenn das Licht ausgeschaltet ist, schaltet sich nach 4 Stunden autom. ab)

Aus: Gedrück halten um das LED-Licht auszuschalten.

Ein-/Ausschaltung des Geräts

5.2 Bedienung

1.itte reinigen Sie das Gerät vor dem Gebrauch (siehe „Reinigung und Pflege")

1. Taste betätigen, um das Gerä einzuschalten
2. Schalten Sie anschließend das UV Licht für mindestens 2 Stunden ein, um den Innenraum zu entkeimen.

Dafür die Taste drücken. (Weitere Einstellungen können Sie beliebig wahlen).

4. H2O Speicher

300 ml Trinkwasser je H2O Speicher einfllen bevor Sie Fleisch ins Gerät geben.

Entfernen Sie vorher die Plastik-Verpackung.

HINWEIS

• Wenn die angezeigte Luftfeuchtigkeit im Reifeprozess nicht mit der gewünschten Einstellung übereinstimmt, müssen Sie bei zu niedriger Luftfeuchtigkeit den H2O-Speicher nochmals anfeuchten & gegebenenfalls Wasser nachfüllen.

5. Temperatur und Luftfeuchtigkeit einstellen:

Wechseln Sie mit der Taste zwischen der Einstellung und Anzeige der Temperatur oder Luftfeuchtigkeit

Einmal die Taste drücken, dann blinkt die Anzeige der Temperatur im Display und die Temperatur lassst sich von 2-14 °C in 1°C Schritten anpassen.

Zweimal die Taste drücken, dann blinkt die Anzeige der Luftfeuchtigkeit im Display und die Luftfeuchtigkeit{lsst sich von 50 - 85% in 1 % Schritten anpassen.

Wenn Sie innerhalb von 3 Sekunden keine Einstellung vornehmen, dann besteht das Gerät die bisherigen Einstellungen bei.

Das Gerät kehrt automatisch wieder zur Anzeige der Temperatur zurück.

HINWEIS

Das Fleisch erst in den DryAger hangen/ legen, wenn das Gerät die gewünschte Temperatur erreicht hat.
Tipp: Für ein optimales Reifeergebnis empfehlen wir folgende Einstellung: Temperatur 3^ / Luftfeuchtigkeit 75% .

HINWEIS

Tipp: Sie können durch gleichzeitiges Drucken der beiden Tasten und

für 3 sec. zwischen der Temperaturanzeige in ^ C und F wechseln.

6. LED-Licht- und UV-Licht-Einstellung

Drücken Sie, um das LED-Licht einzuschalten, diesen schalten sich automatisch nach 4 Stunden aus.

UV

Die Taste drucken, um das UV-Licht einzuschalten.

HINWEIS

Die Tur verfügt über einen Sicherheitsschalter. Wenn Sie die Tur des Gerätes öffnen, schaltet sich das UV-Licht automatisch aus. Wenn Sie die Tur wieder schreiben, schaltet es sich wieder ein.
Das UV-Licht dient zur Entkeimung des Innenraums vor, während und nach Abschluss des Reifevorgangs.

5.3 Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Rückseite des Gerätes.

6 Dry-Aging

6.1 Sicherheitshinweise

HINWEIS

Die Tur sollte weniger geöffnet werden um das Klima im Gerät/ die Luftfeuchtigkeit nicht unnötig zu beeinflussen.
Informieren Sie sich über das trockene Reifen (Dry Aging) beim Fleischer/Experten Ihres Vertrauens.

GEFAHR

▶ Verwenden Sie ausschließlich zum Veredeln geeignetes Fleisch.
▶ Ziehen Sie Handschuhe, die für den Kontakt mit Lebensmittel geeignet sind, an, wenn Sie das Fleisch und die Metallböden oder Fleischer-Haken berühren.

GEFAHR

Die Gefahr beim Dry-Aging ist das Auftreten von sogenannten „Wildschimmel". Dieser kann im Gegensatz zum „guten Edelschimmel" das Fleisch verderben und zu toxischen und allergischen Reaktionen führen. Achten Sie aus thisem Grunde auf eine einwandfrei Hygiene im Umgang mit Gerät und Fleisch und informieren Sie sich umfassend beim Fleischer/Experten Ihres Vertrauens über das Dry-Aging.
- Wenn Sie einen sauerlichen Geruch wahrnehmen, kann dies ein Hinweis auf Wildschimmel sein.
Nach der abgeschlossenen Reinfung mussen die dunklen und trockenen Stellen großzügig entfernt werden.
- Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergifting führen.

6.2 Haftungsausschluss:

Der Hersteller übernimmt keine Haftung für Schäden am Kühlgut, auch nicht bei Defekt des Gerätes innerhalb der Garantiezeit. Ebenso schließ der Hersteller eine Haftung für Personenschäden, durch unsachgemäß gelagerte Ware, die anschließend verzehrt wird, aus.

6.3 Informationen zum Dry-Aging

Das trockene Reifen (dry-aging) von Rind- & Schweinefleisch sowie Wild ist ein aufwendiger Prozess und benötigt Zeit und ideale Bedingungen.

Geben Sie das qualitativ hochwertige Fleisch auf die Metallböden oder hangen Sie es mit den Fleischer-Haken in das Gerät.

Kontrollieren Sie das Fleisch regelmäßig auf Wildschimmel.

Wenn der von Ihnen gewünschte Reife-Grad erreicht ist, entnehmer Sie das Fleisch portionieren es entsprechend ihrer Vorlieben und bereiten es zu.

Unterschiedliche Aromen je nach Reifezeit

Subtile, nussige Aromen erzielen Sie, je nach verwendetem Fleisch, nach ca. 21 Tagen.

Aromen, ähnlich Pilzen, erzielen Sie, je nach verwendeten Fleisch, nach ca. 28-35 Tagen.

Kräftige Aromen, ähnlich Blauschimmel-Kase, erzielen Sie, je nach verwendeten Fleisch, nach ca. 45 Tagen und mehr.

Je länger Sie das Fleisch reifen{lassen,esto kräftiger wird das Aroma.

7 Reinigung und Pflege

In thisem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden und den störungsfreien Betrieb sicherzustellen.

7.1 Sicherheitshinweise

AVORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Reinigen Sie das Gerät gründlich, bevor Sie es in Betriebnehmen.
Reinigen Sie das Gerät nach jedem Reife-Prozess gründlich.
Schalten Sie das Gerät vor dem Reinigen aus undziehen Sie den Stecker aus der Wandsteckdose und entnehmer Sie das gesamte Fleisch.
- Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
- Sie müssen einen lebensmittelverträglichen Reiniger verwenden, der jedoch nicht zu agressiv für die Oberflächen des Gerätes ist.
- Wenn Sie das Gerät länger nicht benutzen, sollen den Sie alle Metallböden, die Metallaufhängung und Fleischer-Haken entnehmer und das Gerät gründlich reinigen.
- Wenn der Reife-Prozess geschweit ist und das Fleisch verdorben ist bzw. Wildschimmel entstanden ist, dann kontaktieren Sieitte unseren Kundenservice, um das weitere Vorgehen abzustimmen.

7.2 Reinigung

Sie konnen Ersatz-H2O-Speicher bei uns bestellen, Artikelnummer 693.

Innenraum und Außenwände

Innenraum und Außenwände mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.

Wischen Sie das Gerät danach gründlich mit einem weichen Tuch trocken.

Schalten Sie nach jedem Reifevorgang das UV-Licht für 24 Stunden ein.

Gehäuse

Verwenden Sie Außen zur Reinigung der Glasflächen einen Glasreiniger, für Edelstahlflächen einen handelsüblichen Edelstahlreiniger

Wischen Sie das Gerät danach gründlich mit einem weichen Tuch trocken.

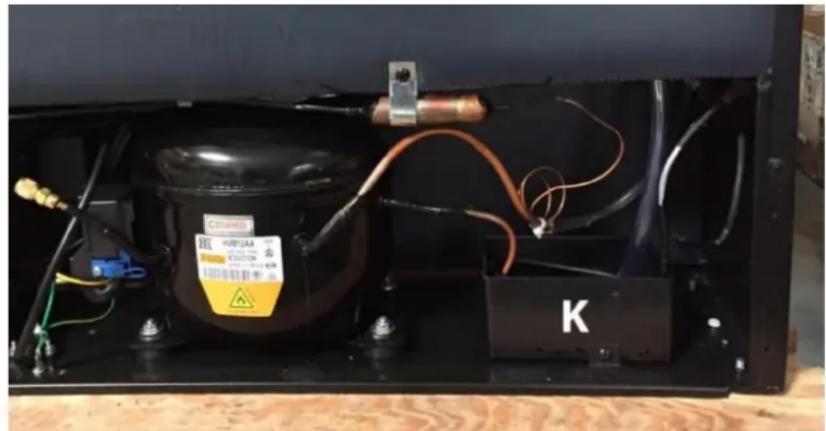

Kondenswasser-Auffangbehälter/Auffangschale (K)

Wenn es zu größeren Temperaturschwankungen im Gerät gekommen ist oder Sie das

Gerät für längerere Zeit außer Betrieb bestehtmen wollen, dann empfehlen wir den Kondenswasser-Auffangbehälter/Auffangschale zu überprüfen. Temperaturschwankungen können zum Beispiel durch einen Stromausfall, langere/häufige Öffnung der Tur beingeschalteten Gerät oder Störungen des Gerätes entstehen.

Entfernen Sie gebenenfalls mit einem Schwamm das Kondenswasser aus dem Kondenswasser-Auffangbehälter. Diese befindet sich auf der Rückseite des Gerätes unter rechts. Metallabdeckungitte darauf entfernen und anschlieBend wieder festschrauben.

Manuelles Abtauen:

Nach jedem Reifevorgang das Gerät 24 Stunden abtauen halten.

Schalten Sie das Gerät aus aberziehen Sie nicht den Netzstecker. Lassen Sie dann das Gerät manuell abtauen. Achten Sie auf die Auffangschale (K) und entfernen Sie während dem Abtauen das entwickelte Wasser.

Sollte das Gerät vereist sein, dann gehen Sie wie folgt vor:

Entnehmen Sie das Fleisch aus dem Gerät. Decken Sie es mit Frischhaltefolie ab oder geben Sie es wenn möglich in einen Folienbeutel und kühlen Sie es in einem geeigneten Kuhlgerät. Schalten Sie das Gerät aus. Füllen Sie einen Topf mit freiBem aber nicht mehr kochendem Leitungswasser und stellen Sie den Topf auf ein Tuch auf den unteren Metall-Lagerboden.

WARNUNG Verbruhungsgefahr durch den heißen Topf.

Gehen Sie vorsichtig mit dem bereits Topf um.

Der Wasserdampf wird das entwickelte Eis innerhalb ca. einer Stunde schmelzen. Das Schmelzwasser sammelt sich im Innenraum und möglicherweise in der Auffangschale (K). Entfernen Sie den Topf und das Tuch aus dem Gerät. Wischen Sie das Wasser aus dem Innenraum und leeren Sie die Auffangschale (K). Wischen Sie das Gerät mit einem weichen Tuch trocken. Lassen Sie das Gerät für 1 Stunde geöffnet, damit das Gerät lüften kann.

Edelstahlroste, Hangegestell, Auffangblech, und Fleischer-Haken

Entnahmen Sie die Edelstahlroste, Hangegestell, Auffangblech, und Fleischer-Haken aus dem Gerät und reinigen Sie diese aus Hygienegründen mit warmem Wasser und Spülmittel. Trocknen Sie die Komponenten richtig ab.

Aktivkohlefilter

Tauschen Sie die Aktivkohlefilter einmal im Jahr aus. Dafür (wenn notwendig) das Fleisch entnahmen, Filter herausschrauben und austauschen.

Sie konnen Ersatz-Aktivkohlefilter bei uns bestellen, Artikelnummer 692.

7.3 Wechsel der UV-Lampe

Einbau entsprechend ruckwärts.

7.4 Bewegen Ihres Gerätes

Wenn Sie das Gerät an einen anderen Platz stellen wollen:

Schalten Sie das Gerät aus. Räumen Sie den Inhalt hereaus. Kleben Sie Sicherheitshalber alle losen Elemente im Innenaum fest. Kleben Sie die Tur zu. Das Gerät sollte nur aufrecht transportiert werden.

8 Störungsbehebung

In thisem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschätigungen zu vermeiden.

8.1 Sicherheitshinweise

AVORSICHT

Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer und Schaden am Gerät entstehen.

8.2 Störungsursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.

Störung	Mögliche Ursache
Die Kühlleistung ist unbefriedigend.	Prüfen Sie die Temperatureinstellung.Die Umgebung erfordert eventuell eine andere Einstellung. Die Tür wird zu oft geöffnet.Die Tür wurde nicht komplett geschlossen.Die Türdichtung dichtet nicht ausreichend ab.Das Gerät ist nicht mit genügend Freiraum aufgestellt. Tauen Sie das Gerät ab.
Das LED-Licht/UV-Licht Funktioniert nicht.	Wenden Sie sich an den Kundendienst.
Vibrationen & Gerät ist zu laut & Tür schließt nicht richtig	Prüfen Sie, ob das Gerät eben steht. Prüfen Sie den Ventilator. Bauteile sind lose. Gerät berührt die Wand. Die Türen wurden verkehrt herum oder nicht richtig angebracht. Die Dichtung ist abgenutzt. Die Böden sind verrutscht.
Display zeigt nichts an. Tasten funktionieren nicht.	Netzsteckerziehen, 2 Minuten warten, Netzstecker wieder einstecken. Wenn der Fehler damit nicht behoben ist, dann wenden Sie sichitte an den Kundendienst.
Kompressor startet nicht	Der Kompressor startet nicht, wenn die Raumtemperatur niedriger ist, als die gewünschte Temperatur.
Tau auf der Oberfläche des Gerätes	Besonderss wenn das Gerät in einer feuchten Umgebung steht, bildet sich Tau auf der Glasfront. Es resultiert aus der Feuchtigkeit der Luft, die mit dem Gerät in Berührung kommt. Wischen Sie Tau mit einem weichen Lappen weg.
Gurgelndes Geräusch, das auf Flüssigkeit hindeutet	Das Geräusch des Kompressors, wenn er seine Arbeit aufnimmt oder stoppt. Das Geräusch des Gefriermittels im Kühlkeislauf

Fehlercode	Problem	Lösung
H1	Tür war zu lange geöffnet. Problem mit dem Türkontakt	Tür schließen. Kundenservicekontaktieren.
H2, H5	Sensor-Fehler.	Kundenservicekontaktieren.
H3	Problem mit Kühlung.	Kundenservicekontaktieren.
H4	Problem mit Luftfeuchtigkeit	Kundenservicekontaktieren.
H6	Problem mit Abtauvorgang	Gerät abtauen
E9	Problem mit dem Display.	Kundenservicekontaktieren.

HINWEIS

• Wenn Sie mit den oben genommen Schritten das Problem nicht losen konnen, wenden Sie sichitte an den Kundendienst.
  Reinigen Sie Edelstahlroste, Auffangblech und Fleischer-Haken mit Desinfektionsmittel und entfernen sie jegliche Speisereste aus dem Gerät, bevor Sie diesen einschicken.

9 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren.

Im Restmull oder bei falscher Behandlung konnen diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmull.

HINWEIS

▶ Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Handler.
Sorgen Sie damit, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird: Entfernen Sie die Tur und belassen Sie die Regalböden im Innenaum, so daß Kinder nicht leicht hineinklettern konnen.
Das Treibmittel innerhalb des Gerätes ist brennbar. Die Entsorgung von thisem feuerergefährlichen Material muss in Übereinstimmung mit nationalen Regulierungen erfolgen.

10 Garantie

Für diese Produkt übernehmen wir beginnend vom Verkaufsdatum 12 Monate Garantie für Gewerbekunden bzw. 24 Monate Garantie für Privatkunden für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind. ihre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entwickeln sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur gingfugig beeinflussen. Weitergehend sind Verschleibeile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entwickeln sind, vom Garantieanspruch ausgeschlossen. Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt. Eine etwaige Nutzung im gewerblichen Einsatz fällt nur sowweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen{lssst. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt. Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen. Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen. Zur Geltendmachung eines Garantieanspruchs setzen Sie sichitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung.

11 Technische Daten

Name	DryAged Master 380 Pro
Artikelnr.	691
Leistung	240 W
Spannung	220 V - 240 V; 50 Hz
Maße außen (B/H/T)	600 x 1860 x 735 mm
Gewicht	104,20 kg
Klimaklasse	ST
Traglast pro Rost	20 kg
Traglast pro Hängegestell	80 kg

www.caso-design.de

▲VORSICHT Precaución

6. LED-Licht- en UV-Licht-installing

60.1 Veiligungsdsticks

HINWEIS Tip

65 Technische gegevens

Apparaat	DryAged Master 380 Pro
Artikelnr.	691
Vermogens	240 W
Aansluitgeevens	220 V - 240 V; 50 Hz
Afmetingen (B/H/D)	600 x 1860 x 735 mm
Netto gewicht	104,20 kg
Klimaatklasse	ST
Belasting per rooster	20 kg
Belasting per ophangrek	80 kg

www.caso-design.de
