TTK 170 S - Luftbefeuchter TROTEC - Kostenlose Bedienungsanleitung

Produkttyp	Kondensationsentfeuchter
Marke	Trotec
Modell	TTK 170 S
Entfeuchtungsleistung	35,5 l / 24 h (bei 30 °C / 80 % rF)
Betriebstemperaturbereich	5 °C bis 32 °C
Betriebsbereich relative Luftfeuchtigkeit	30 % - 90 % rF
Max. Leistungsaufnahme	0,6 kW
Nennstrom	2,8 A
Kältemittel	R290 (Propan) - entflammbar
Nettogewicht	32 kg
Maße (L x B x H)	540 x 490 x 963 mm
Netzanschluss	220-240 V / 50 Hz
Schutzart	IPX1
Schalldruckpegel (LpA)	52 dB(A) in 1 m
Fassungsvermögen Kondensatbehälter	6 l
Mindestabstand zu Wänden und Gegenständen	50 cm (oben, hinten, seitlich, vorne)
Automatisches Abtauen	Ja, unter 11 °C
Einstellbarer Hygrostat	Ja, per Drehknopf (Min/Max)
Betriebsstundenzähler	Ja, integriert
Waschbarer Luftfilter	Ja, Reinigung alle 2 Wochen
Kondensatpumpe optional	Ja, als Zubehör erhältlich
Nur für den Innenbereich	Ja, nicht im Freien verwenden
Mindestraumfläche	Größer als 4 m²
Entflammbares Kältemittel	R290 (Propan) - extrem entflammbares Gas

Häufig gestellte Fragen - TTK 170 S TROTEC

Wie starte ich das Gerät?

Stellen Sie sicher, dass der Kondensatbehälter leer und richtig eingesetzt ist. Schließen Sie das Gerät an eine geschützte Steckdose an und stellen Sie den Ein-/Ausschalter (11) auf Position I. Die Kontrollleuchte des Schalters leuchtet auf. Stellen Sie die gewünschte Luftfeuchtigkeit mit dem Drehknopf (13) ein.

Was tun, wenn die Kontrollleuchte des Kondensatbehälters leuchtet?

Die rote Kontrollleuchte (12) zeigt an, dass der Kondensatbehälter voll ist. Schalten Sie das Gerät aus (Schalter auf 0), ziehen Sie den Netzstecker, entfernen Sie den Behälter, leeren Sie ihn und setzen Sie ihn wieder ein. Das Gerät startet nach ca. 20 Sekunden automatisch neu.

Wie groß ist das Fassungsvermögen des Kondensatbehälters?

Der Kondensatbehälter hat ein Fassungsvermögen von 6 Litern. Er befindet sich an der Vorderseite des Geräts und lässt sich zum Entleeren leicht herausnehmen.

Wie reinige ich den Luftfilter?

Entfernen Sie den Luftfilter (1) am Lufteinlass. Reinigen Sie ihn mit einem leicht feuchten Tuch oder mit lauwarmem Wasser und einem milden Reinigungsmittel. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Verwenden Sie das Gerät niemals ohne Filter.

Kann ich das Gerät in einem kleinen Raum verwenden?

Ja, aber der Raum muss eine Fläche von mehr als 4 m² haben. Halten Sie einen Mindestabstand von 50 cm um das Gerät ein, um eine gute Luftzirkulation zu gewährleisten.

Was tun, wenn das Gerät nicht entfeuchtet?

Überprüfen Sie, ob die relative Luftfeuchtigkeit im Betriebsbereich (30-90 % rF) liegt. Stellen Sie sicher, dass der Luftfilter nicht verschmutzt ist. Wenn sich das Gerät im automatischen Abtauzyklus befindet, warten Sie, bis dieser beendet ist. Prüfen Sie auch, ob die Raumtemperatur zwischen 5 °C und 32 °C liegt.

Wie kann ich das Kondensat kontinuierlich ableiten?

Schließen Sie einen Ablaufschlauch mit 19 mm Durchmesser an den Anschluss (3) auf der Rückseite des Geräts an. Legen Sie das Ende des Schlauchs in einen Abfluss oder einen geeigneten Behälter. Für eine Höhenentwässerung installieren Sie die optionale Kondensatpumpe.

Was bedeutet die rote Kontrollleuchte?

Die rote Kontrollleuchte (12) leuchtet auf, wenn der Kondensatbehälter voll ist. Kompressor und Ventilator schalten automatisch ab. Der Behälter muss geleert werden, damit das Gerät den Betrieb wieder aufnimmt.

Ist das Gerät laut?

Der Schalldruckpegel beträgt 52 dB(A) in 1 m Entfernung, was einer moderaten Lautstärke entspricht. Er ist vergleichbar mit der eines Kühlschranks.

Wie warte ich das Gerät?

Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Überprüfen und reinigen Sie den Luftfilter alle 2 Wochen. Leeren Sie den Behälter regelmäßig. Lassen Sie das Innere einmal jährlich von einem autorisierten Fachmann überprüfen.

BEDIENUNGSANLEITUNG TTK 170 S TROTEC

Hinweise zur Benutzung dieser Anleitung. A - 2

Sicherheit A-3

Informationen über das Gerät. A-6

Transport und Lagerung. A-8

Montage und Inbetriebnahme.. A-9

Bedienung. A-10

Nachbestellbares Zubehör A-12

Fehler und Störungen A-13

Wartung A-14

Technischer Anhang. A-18

Entsorgung. A-26

EU-Konformitätserklarung A-27

Hinweise zur Benutzung dieser Anleitung

Symbole

Gefahr

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von extrem entzündbarem Gas für Leben und Gesundheit von Personen bestehen.

Gefahr

Dieses Symbol weist darauf hin, dass Gefahren aufgrund des entflammbaren Kältemittels für Leben und Gesundheit von Personen bestehen.

Warnung vor elektrischer Spannung

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von elektrischer Spannung für Leben und Gesundheit von Personen bestehen.

Warnung

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Vorsicht

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mittlere Verletzung zur Folge haben kann.

Hinweis

Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden) hin, aber nicht auf Gefährdungen.

Info

Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen.

Anleitung beachten

Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Anleitung zu beachten ist.

Die aktuelle Fassung dieser Anleitung können Sie unter folgendem Link herunterladen:

TTK 140 S

Lesen Sie diese Anleitung vor Inbetriebnahme/Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Im Rahmen der europäischen Normanforderungen (EN 60335-1):

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. - Im Rahmen der internationalen Normanforderungen (IEC 60335-1): Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. - Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen oder Bereichen und stellen Sie es nicht dort auf. - Betreiben Sie das Gerät nicht in aggressiver Atmosphäre. - Stellen Sie das Gerät aufrecht und standsicher auf einer waagerechten und stabilen Fläche auf. - Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. Betreiben Sie es nicht im nassen Zustand. - Betreiben oder bedienen Sie das Gerät nicht mit feuchten oder nassen Händen. - Setzen Sie das Gerät keinem direkten Wasserstrahl aus. - Decken Sie das Gerät während des Betriebes nicht ab. - Setzen Sie sich nicht auf das Gerät. - Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere fern.

• Schauen Sie gelegentlich während des Betriebs nach dem Gerät.
• Überprüfen Sie vor jeder Nutzung das Gerät, dessen Zubehör und Anschlussteile auf mögliche Beschädigungen. Verwenden Sie keine defekten Geräte oder Geräteteile.
• Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind. Verwenden Sie das Gerät niemals bei Schäden an Elektrokabeln oder am Netzanschluss!
• Der Netzanschluss muss den Angaben im Technischen Anhang entsprechen.
• Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.
• Wählen Sie Verlängerungen des Netzkabels unter Berücksichtigung der Geräteanschlussleistung, der Kabellänge und des Verwendungszwecks aus. Rollen Sie Verlängerungskabel vollständig aus. Vermeiden Sie elektrische Überlast.
• Nutzen Sie das Gerät niemals, wenn Sie Schäden an Netzstecker oder Netzkabel feststellen. Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Defekte Netzkabel stellen eine ernsthafte Gefahr für die Gesundheit dar!
• Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Gerät das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
• Schalten Sie das Gerät aus und entfernen Sie das Netzkabel aus der Netzsteckdose, wenn Sie das Gerät nicht verwenden.
• Beachten Sie bei der Aufstellung die Mindestabstände zu Wänden und Gegenständen sowie die Lager- und Betriebsbedingungen gemäß dem Technischen Anhang.
• Stellen Sie sicher, dass Lufteinlass und Luftauslass frei sind.
• Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und losen Gegenständen ist.
• Stecken Sie niemals Gegenstände oder Gliedmaßen in das Gerät.
• Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.
• Transportieren Sie das Gerät ausschließlich aufrecht und mit entleertem Kondensatbehälter bzw. entleerter Kondensatwanne oder Ablassschlauch.
• Vor Lagerung oder Transport entleeren Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Gesundheitsgefahr!
• Verwenden Sie ausschließlich Originalersatzteile, da sonst kein funktions- und sicherheitsgerechter Betrieb gewährleistet ist.

Sicherheitshinweise für Geräte mit brennbaren Kältemitteln

• Stellen Sie das Gerät nur in Räumen auf, in denen sich eventuelle Kältemittelverluste nicht ansammeln können. Nicht belüftete Räume, in denen das Gerät installiert, betrieben oder gelagert wird, müssen so gebaut sein, dass eventuelle Kältemittelverluste sich nicht ansammeln. So werden Brand- oder Explosionsgefahren vermieden, welche durch eine von Elektroherden, Kochherden oder anderen Zündquellen verursachte Zündung des Kältemittels entstehen.
• Stellen Sie das Gerät nur in Räumen auf, in denen sich keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet.
• Beachten Sie, dass das Kältemittel geruchlos ist.
• Installieren Sie das Gerät nur in Übereinstimmung mit den nationalen Installationsbestimmungen.
• Beachten Sie die örtlichen Vorschriften.
• Beachten Sie die nationalen Vorschriften für Gasinstallationen.
• Installieren, bedienen und lagern Sie das Gerät nur in einem Raum mit einer Fläche von mehr als 4m²
• Verwahren Sie das Gerät so, dass keine mechanischen Schäden auftreten können.
• Beachten Sie, dass angeschlossene Lüftungskanäle keine Zündquelle enthalten dürfen. R290 ist ein mit den europäischen Umweltvorschriften übereinstimmendes Kältemittel. Teile des Kühlkreises dürfen nicht perforiert werden. R454C hat ein niedriges GWP (Global Warming Potential) von 148 und ein ODP (Ozonabbaupotential) von 0.
• Beachten Sie die maximale Kältemittelfüllmenge in den technischen Daten.
• Nicht anbohren oder anbrennen.
• Verwenden Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Abtauvorgang zu beschleunigen.
• Jede Person, die an dem Kältemittelkreislauf arbeitet, muss einen Befähigungsnachweis von einer industrieakkreditierten Stelle, die ihre Kompetenz im sicheren Umgang mit Kältemitteln anhand eines in der Industrie bestätigten Verfahrens nachweist, vorweisen können.

Servicearbeiten dürfen nur gemäß den Herstellervorgaben durchgeführt werden. Ist für die Wartungs- und Reparaturarbeiten die Unterstützung von weiteren Personen erforderlich, muss die im Umgang mit brennbaren Kältemitteln geschulte Person die Arbeiten ständig überwachen. - Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller gewartet bzw. in Stand gesetzt werden.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich zum Trocknen und Entfeuchten der Raumluft unter Einhaltung der technischen Daten.

Zur bestimmungsgemäßen Verwendung gehören:

• das Entfeuchten und Trocknen von:
• Rohbauten, Räumlichkeiten z. B. nach einem Wasserschaden (Wasserschadensanierung)
• die ständige Trockenhaltung von:

Lagern, Archiven, Laboren, Garagen, Wochenendhäusern, Umkleiden etc.

Eine andere Verwendung als die bestimmungsgemäße Verwendung gilt als Fehlanwendung.

Vernünftigerweise vorhersehbare Fehlanwendung

• Stellen Sie das Gerät nicht auf nassem bzw. überschwemmtem Untergrund auf, z. B. in der Höhe von Bodenabläufen.
• Verwenden Sie dieses Gerät nicht in unmittelbarer Höhe von Schwimmbecken und Duschen.
• Legen Sie keine Gegenstände, wie z. B. Kleidungsstücke, auf das Gerät.
• Verwenden Sie das Gerät nicht im Freien.
• Tauchen Sie das Gerät niemals in Wasser.
• Nehmen Sie keine eigenmächtigen baulichen Veränderungen sowie An- oder Umbauten am Gerät vor.

Qualifikation des Personals

Personen, die dieses Gerät verwenden, müssen:

• sich der Gefahren bewusst sein, die beim Arbeiten mit Elektrogeräten in feuchter Umgebung entstehen.
• die Anleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Wartungstätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller durchgeführt werden.

Sicherheitszeichen und Schilder auf dem Gerät

Hinweis

Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.

Folgende Sicherheitszeichen und Schilder sind auf dem Gerät angebracht:

TTK 140 S / TTK 170 S

WARNUNG · WARNUNG · ACHTUNG

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 4 m² aufgestellt, betrieben und gelagert werden. EN Das Gerät muss in einem Raum mit einer Grundfläche von mehr als 4 m² installiert, betrieben und gelagert werden. FR Das Gerät muss in einem Raum mit einer Grundfläche von mehr als 4 m² installiert, betrieben und gelagert werden.

TTK 350 S / TTK 650 S

WARNUNG · WARNUNG · ACHTUNG

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 4 m² aufgestellt, betrieben und gelagert werden. EN Appliance shall be installed, operated and stored in a room with floor area larger than 4 m². FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 4 m².

Anleitung beachten

Dieses Symbol weist Sie darauf hin, dass die Anleitung zu beachten ist.

Reparaturanleitung beachten

Entsorgungs-, Wartungs- und Reparaturarbeiten am Kältemittelkreislauf dürfen nur gemäß den Herstellervorgaben und von Personen mit Befähigungsnachweis durchgeführt werden. Eine entsprechende Reparaturanleitung ist auf Anfrage beim Hersteller erhältlich.

Restgefahren

Gefahr

Natürliches Kältemittel Propan (R290)!

H220 - Extrem entzündbares Gas.

H280 - Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P210 - Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.

P377 - Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann.

P410+P403 - Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

Gefahr

Kältemittel R454C!

H221 - Entzündbares Gas.

H280 - Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P377 - Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann.

P381 - Alle Zündquellen entfernen, wenn gefahrlos möglich.

P410 und P403 - Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

Warnung vor elektrischer Spannung

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Warnung vor elektrischer Spannung

Gefahr durch elektrischen Schlag!

Wenn das Gerät mit Wasser in Berührung kommt, besteht die Gefahr eines elektrischen Schlages!

Dieses Gerät nicht in unmittelbarer Nähe einer

Badewanne, einer Dusche oder eines

Schwimmbeckens benutzen!

Warnung vor elektrischer Spannung

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose!

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Warnung

Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Warnung

Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände.

Warnung

Erstickungsgefahr!

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

Hinweis

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter am Lufteinlass!

Ohne Luftfilter wird das Geräteinnere stark verschmutzt. Dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

Hinweis

Vergewissern Sie sich beim Betrieb mit Kondensatbehälter, dass der Kondensatbehälter korrekt eingesetzt ist!

Wenn der Kondensatbehälter nicht richtig eingesetzt ist oder entnommen wird, schaltet sich das Gerät nicht ein.

Verhalten im Notfall

1. Schalten Sie das Gerät aus.
2. Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.
3. Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an.

Informationen über das Gerät

Gerätebeschreibung

Mithilfe des Kondensationsprinzips sorgt das Gerät für eine automatische Luftentfeuchtung von Räumen.

Der Ventilator saugt die feuchte Raumluft am Luftinlass über den Luftfilter, den Verdampfer und den dahinterliegenden Kondensator an. Am kalten Verdampfer wird die Raumluft bis unter den Taupunkt abgekühlt. Der in der Luft enthaltene Wasserdampf schlägt sich als Kondensat bzw. Reif auf den Verdampferlamellen nieder. Am Kondensator wird die entfeuchtete, abgekühlte Luft leicht erwärmt und wieder ausgeblasen. Die so aufbereitete, trockenere Luft wird wieder mit der Raumluft vermischt. Aufgrund der ständigen Raumluftzirkulation durch das Gerät wird die Luftfeuchtigkeit im Aufstellraum reduziert.

Das Kondensat wird über den am Schlauchanschluss befestigten Kondensatablassschlauch aus dem Gerät in einen externen Behälter oder Abfluss gefördert.

Optional kann das kondensierte Wasser mithilfe einer nachrüstbaren Kondensatpumpe aus dem Gerät gefördert werden (siehe Kapitel Installation der Kondensatpumpe).

Das Gerät ist zur Bedienung und zum Transport mit einem Ein-/Ausschalter, einem Betriebsstundenzähler, einem Transportgriff und Transporträdern versehen. Zwei Standfüße mit Gummipuffern sichern das Gerät gegen Wegrollen.

Das Gerät ermöglicht eine Absenkung der relativen Luftfeuchtigkeit auf bis zu ca. 32%. Aufgrund der im Betrieb entwickelten Wärmeabstrahlung kann die Zimmertemperatur um ca. 1 - 4°C ansteigen.

Das Gerät besitzt einen Schutz vor Tropfwasser (IPX1).

Modelle

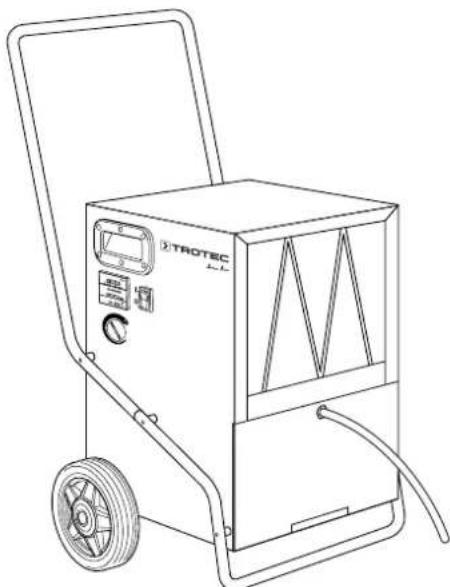

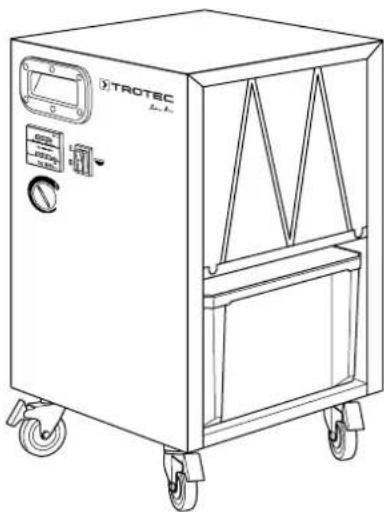

Die TTK S-Reihe besteht aus den folgenden Geräten:

TTK 140 S

TTK 170 S / TTK 350 S

TTK 650 S

Hinweis

Zur Vereinfachung zeigen die Abbildungen in dieser Dokumentation nur ein einziges Gerät, welches von der tatsächlichen Ausführung abweichen kann. Der sachliche Informationsgehalt ändert sich dadurch nicht. Wenn nötig, werden bei relevanten Unterschieden die jeweiligen Geräte dargestellt.

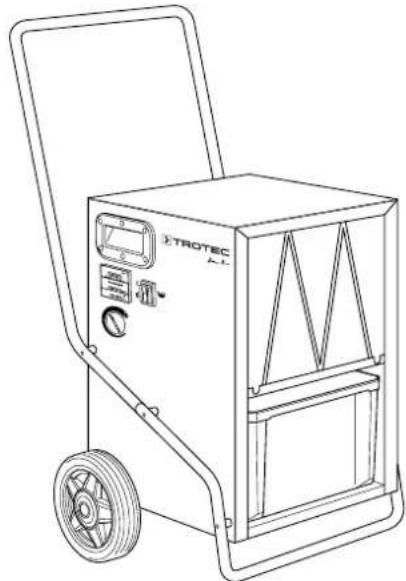

Gerätedarstellung

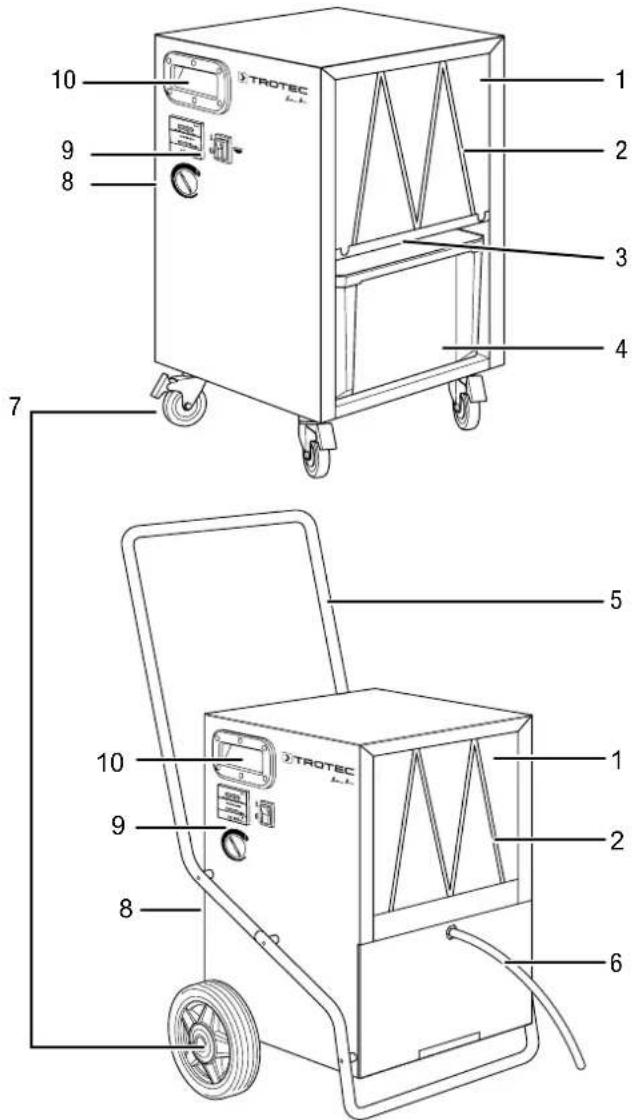

Nr. Bezeichnung

1 Luftfilter am Luftteinlass

2 Befestigungsstange des Luftfilters

3 Schlauchanschluss für Kondensatablassschlauch(nur bei TTK 140 S, TTK 170 S und TTK 350 S)

4 Kondensatbehälter(nur bei TTK 140 S, TTK 170 S und TTK 350 S)

5 Transportgriff(nur bei TTK 170 S, TTK 350 S und TTK 650 S)

6 Kondensatablassschlauch(nur bei TTK 650 S)

7 Transportrolle (TTK 140 S)Transportrad (TTK 170 S / TTK 350 S / TTK 650 S)

8 Luftauslass

9 Bedienelemente

10 Tragegriff

Transport und Lagerung

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Transport

Beachten Sie, dass ggf. zusätzliche Transportvorschriften für Geräte mit brennbarem Kältemittel bestehen. Die Anordnung der Ausrüstung oder die maximale Anzahl von Geräteileinen, die zusammen transportiert werden dürfen, ergibt sich aus den anzuwendenden Transportvorschriften.

Das Gerät ist zum leichteren Transport mit einem Transportgriff und Transportträdern versehen.

Beachten Sie folgende Hinweise vor jedem Transport:

• Stellen Sie den Ein-/Ausschalter (11) auf die Position 0, um das Gerät auszuschalten.
• Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.
• Entleeren Sie das restliche Kondensat aus dem Gerät und dem Kondensatablassschlauch (siehe Kapitel Wartung).
• Benutzen Sie das Netzkabel nicht als Zugschnur.
• Montieren Sie den Transportgriff nach dem Auspacken der Geräte wie im Kapitel Montage und Installation beschrieben.
• Rollen Sie das Gerät nur auf festen und ebenen Flächen.

Beachten Sie folgende Hinweise nach jedem Transport:

• Stellen Sie das Gerät nach dem Transport aufrecht auf.
• Arretieren Sie die Transportrollen des TTK 140 S.

Lagerung

Beachten Sie folgende Hinweise vor jeder Lagerung:

• Entleeren Sie das restliche Kondensat aus dem Gerät und dem Kondensatablassschlauch (siehe Kapitel Wartung).
• Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dazu den Stecker an und nicht das Kabel.
• Lassen Sie eventuelle Kondenswasserreste ablaufen.

Halten Sie bei Nichtbenutzung des Gerätes die folgenden Lagerbedingungen ein:

Lagern Sie das Gerät nur in einem Raum mit einer Fläche von mehr als 4 m². Bewahren Sie das Gerät nur in Räumen auf, in denen sich keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet. Lagern Sie das Gerät trocken und vor Frost und Hitze geschützt. Lagern Sie das Gerät in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz. Schützen Sie das Gerät ggf. mit einer Hülle vor eindringendem Staub. Stellen Sie keine weiteren Geräte oder Gegenstände auf das Gerät, um Beschädigungen am Gerät zu vermeiden.

Montage und Inbetriebnahme

Lieferumfang

• 1 x Gerät
• 1 x Transportgriff (TTK 170 S / TTK 350 S / TTK 650 S)
• 1 x Kondensatablassschlauch, Durchmesser 19 mm
• 1 x Luftfilter
• 1 x Schlauchadapter
• 1 x Anleitung

Gerät auspacken

1. Öffnen Sie den Karton und entnehmen Sie das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.
3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie darauf, dass das Netzkabel nicht beschädigt ist, und beschädigen Sie es beim Abwickeln nicht.

Montage

Verwenden Sie für die Tätigkeit geeignetes Werkzeug.

Transportgriff montieren

(TTK 170 S / TTK 350 S / TTK 650 S)

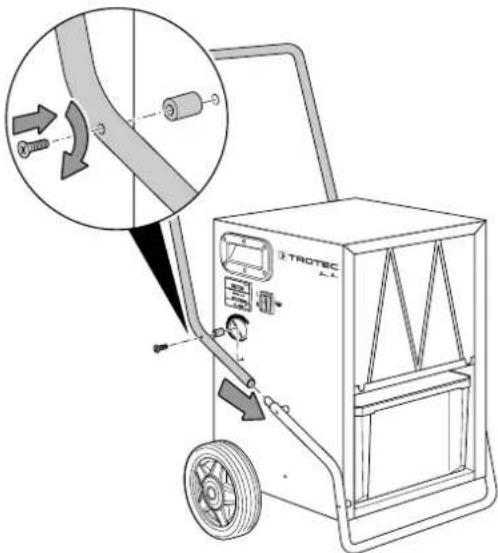

Vor der Erstinbetriebnahme muss der Transportgriff am Gerät befestigt werden. Gehen Sie dazu wie folgt vor:

Info

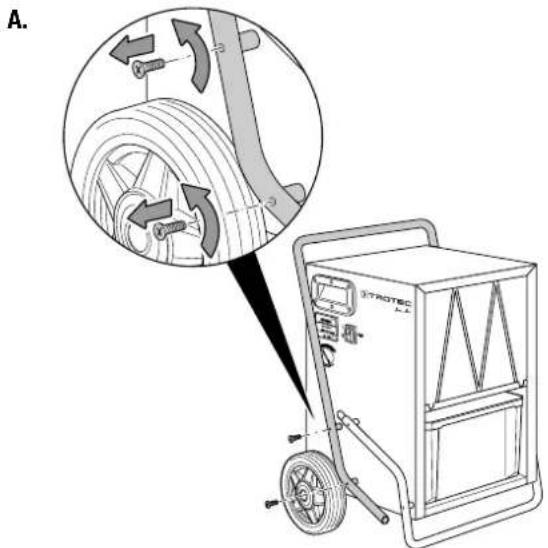

Die beiden unteren Schrauben müssen nach dem Auspacken des Gerätes herausgeschraubt und der Transportgriff mit nur einer Schraube wieder montiert werden (d. h. eine Schraube bleibt übrig).

B.

Inbetriebnahme

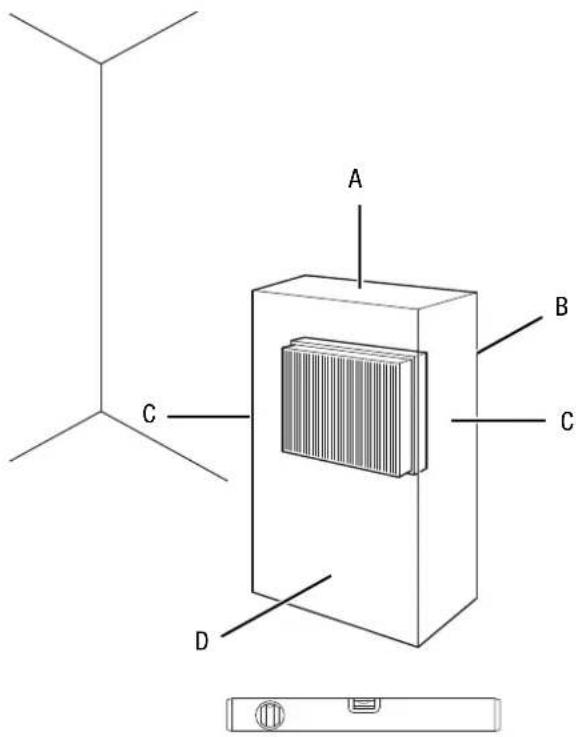

Beachten Sie bei der Aufstellung des Gerätes die Mindestabstände zu Wänden und Gegenständen gemäß dem Kapitel Technischer Anhang.

• Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Netzkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an.
• Stellen Sie das Gerät nur in Räumen auf, in denen sich eventuelle Kältemittelverluste nicht ansammeln können.
• Stellen Sie das Gerät nur in Räumen auf, in denen sich keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet.
• Stellen Sie das Gerät aufrecht und standsicher auf einer waagerechten und stabilen Fläche auf.
• Vermeiden Sie Stolperstellen beim Verlegen des Netzkabels bzw. weiterer Elektrokabel, insbesondere bei Aufstellung des Gerätes in der Raummitte. Verwenden Sie Kabelbrücken.
• Stellen Sie sicher, dass Kabelveränderungen vollständig aus- bzw. abgerollt sind.
• Halten Sie bei der Aufstellung des Gerätes ausreichend Abstand zu Wärmequellen ein.
• Achten Sie darauf, dass Vorhänge oder andere Gegenstände die Luftströmung nicht behindern.
• Sichern Sie das Gerät bei der Aufstellung bauseits über eine den Vorschriften entsprechende Fehlerstrom-Schutzeinrichtung (FI-Schutzschalter) ab.

Luftfilter einsetzen

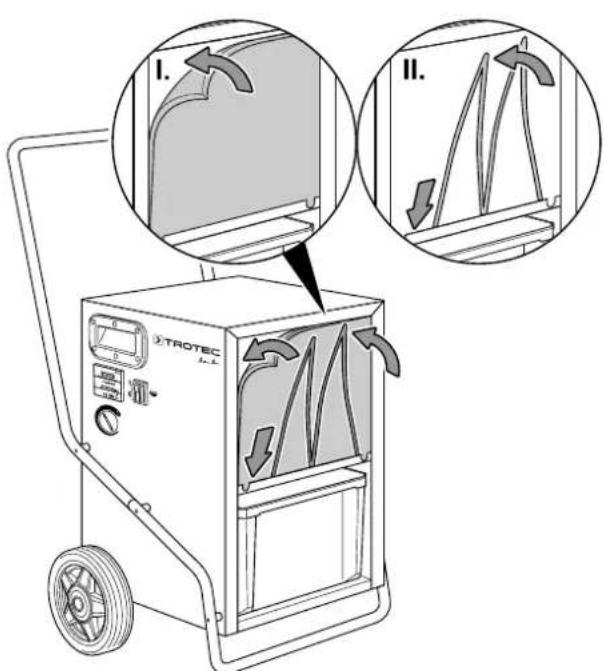

Hinweis

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter am Lufteinlass!

Ohne Luftfilter wird das Geräteinnere stark verschmutzt. Dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

Netzkabel anschließen

• Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.

Bedienung

Bedienelemente

TTK 140/170/350 S

TTK 650 S

Nr.	Bezeichnung Bedeutung
11	Ein-/Ausschalter Gerät ein- und aushalten;Leuchtet, wenn das Geräteingeschaltet ist	Leuchtet, wenn das Geräteingeschaltet ist
12	Kondensatbehälter-Kontrollampe(nur bei TTK 140 S, TTK 170 S und TTK 350 S)	Leuchtet bei vollemKondensatbehälter
13	Drehschafter Auswahr relative	RaumluftfeuchtigkeitMin.: Minimale TrocknungMax.: Maximale Trocknung
14	Zähler Anzeige der Betriebsstunden	oder Anzeige derBetriebsstunden undStromverbrauch (optional)

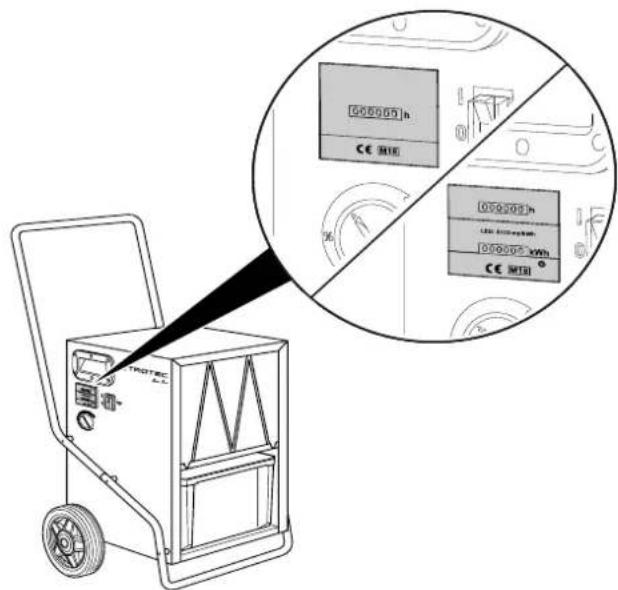

Betriebsstunden-/Stromverbrauchszähler

Das Gerät ist mit einem einfachen Betriebsstundenzähler oder mit einem kombinierten Betriebsstunden- und Stromverbrauchszähler (optional) erhältlich (siehe Abbildung). Kontaktieren Sie hierzu Ihren Trotec-Kundenservice.

Gerät einschalten

Nachdem Sie das Gerät, wie im Kapitel Montage und Inbetriebnahme beschrieben, betriebsbereit aufgestellt haben, können Sie es einschalten.

1. Führen Sie folgende Überprüfungen vor dem Einsatz durch:

Nur bei TTK 140 S, TTK 170 S und TTK 350 S:

Vergewissern Sie sich, dass der Kondensatbehälter leer und richtig eingesetzt ist.

Nur bei TTK 650 S:

Vergewissern Sie sich, dass der

Kondensatablassschlauch ordnungsgemäß montiert und verlegt ist.

1. Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.
2. Stellen Sie den Ein-/Ausschalter (11) auf die Position I, um das Gerät einzuschalten.
3. Vergewissern Sie sich, dass der Ein-/Ausschalter (11) leuchtet.
4. Nur bei TTK 140 S, TTK 170 S und TTK 350 S:

Prüfen Sie, ob die Kondensatbehälter-Kontrolllampe (12) erloschen ist. Andernfalls leeren Sie den Kondensatbehälter.

1. Regulieren Sie die relative Raumluftfeuchtigkeit mit dem Drehschalter (13).

Betriebsart Permanentbetrieb

Im Permanentbetrieb entfeuchtet das Gerät die Luft kontinuierlich und unabhängig vom Feuchtegehalt. Um den Permanentbetrieb zu starten, stellen Sie den Drehschalter (13) auf die Position Max.

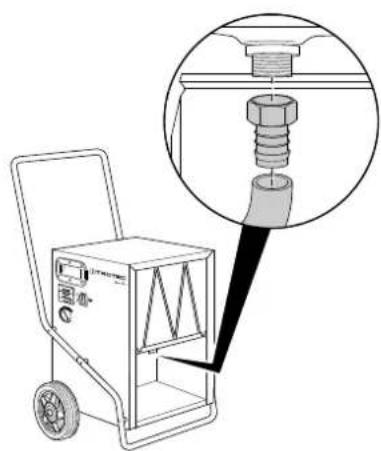

Kondensatablassschlauch anschließen (TTK 140 S / TTK 170 S / TTK 350 S)

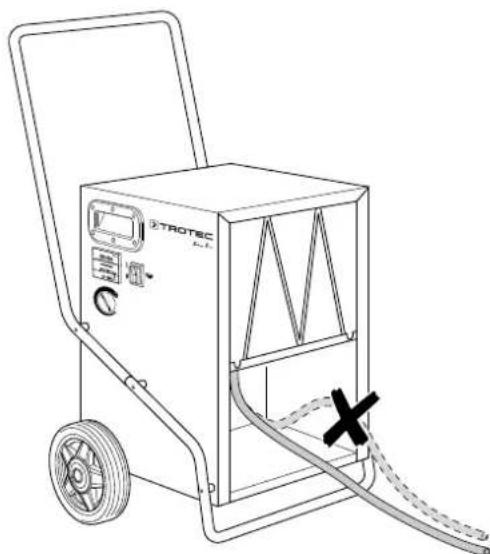

Für den längeren Dauereinsatz oder die unbeaufsichtigte Entfeuchtung sollte ein geeigneter Kondensatablassschlauch an das Gerät angeschlossen werden.

1.

2.

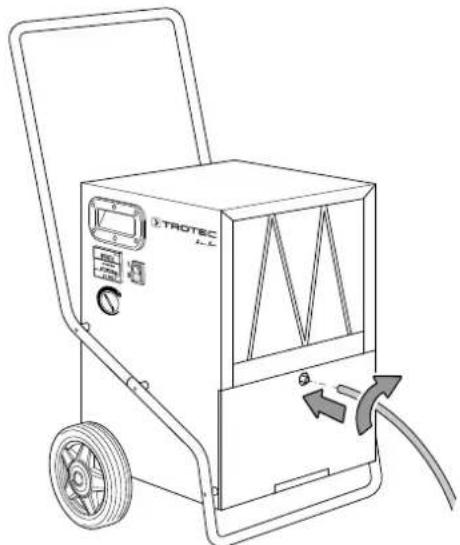

Kondensatablassschlauch anschließen (TTK 650 S)

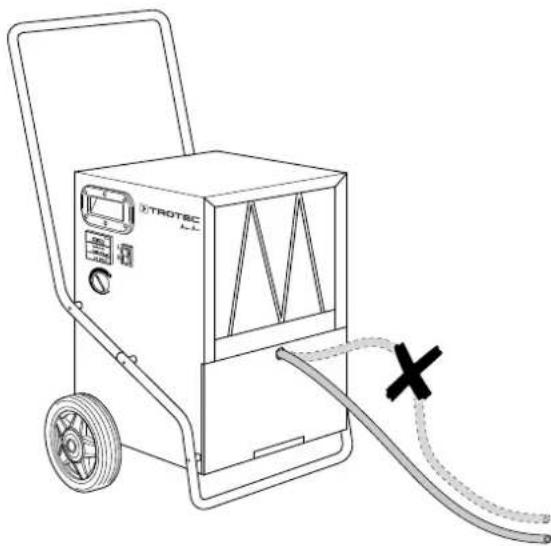

Für den längeren Dauereinsatz oder die unbeaufsichtigte Entfeuchtung sollte ein geeigneter Kondensatablassschlauch an das Gerät angeschlossen werden.

1.

2.

Automatische Enteisung

Beträgt die Raumtemperatur weniger als 11 °C, vereist der Verdampfer während der Entfeuchtung. Das Gerät führt dann eine automatische Enteisung durch. Die Dauer der Enteisung kann variieren.

• Schalten Sie das Gerät während der automatischen Enteisung nicht aus. Entfernen Sie nicht den Netzstecker aus der Netzsteckdose.

Betrieb mit Kondensatpumpe (optional)

Hinweis

Der Schlauchadapteranschluss befindet sich im Inneren des Gerätes.

Optional kann das kondensierte Wasser mithilfe einer nachrüstbaren Kondensatpumpe aus dem Gerät gefördert werden (siehe Kapitel Nachbestellbares Zubehör). Mit einer Pumpleistung von bis zu 50 m und einer maximalen Förderhöhe von 4 m kann eine permanente Kondensatabfuhr auch stockwerkübergreifend erfolgen.

Außerbetriebnahme

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Stellen Sie den Ein-/Ausschalter (11) auf die Position 0, um das Gerät auszuschalten.
• Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dazu den Stecker an und nicht das Kabel. Leeren Sie ggf. den Kondensatbehälter.
• Reinigen Sie das Gerät bei Bedarf gemäß dem Kapitel Wartung.
• Lagern Sie das Gerät gemäß dem Kapitel Transport und Lagerung.

Nachbestellbares Zubehör

Warnung

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Betriebsanleitung angegeben sind.

Der Gebrauch anderer als in der Betriebsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr bedeuten.

Bezeichnung Antikelnummer
Luftfilter TTK 140 S 7.710.000.332
Luftfilter TTK 170 S 7.710.000.332
Luftfilter TTK 350 S 7.710.000.334
Luftfilter TTK 650 S 7.710.000.335
Kondensatpumpe 6.100.003.020

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Hinweis

Warten Sie mindestens 3 Minuten nach allen Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein.

Das Gerät läuft nicht an:

• Überprüfen Sie den Netzanschluss.
• Überprüfen Sie Netzkabel und Netzstecker auf Beschädigungen.
• Überprüfen Sie die bauseitige Netzabsicherung.
• Überprüfen Sie den Füllstand des Kondensatbehälters, ggf. leeren Sie diesen. Die Kondensatbehälter-Kontrolllampe (12) darf nicht aufleuchten.

Das Gerät läuft, aber keine Kondensatbildung:

• Bei Verwendung der Kondensatpumpe: Überprüfen Sie den Kondensatbehälter und Schläuche auf Verschmutzungen.
• Stellen Sie sicher, dass die relative Raumluftfeuchte den technischen Daten entspricht.
• Überprüfen Sie den Luftfilter auf Verschmutzungen. Bei Bedarf reinigen bzw. wechseln Sie den Luftfilter.
• Das Gerät führt ggf. eine automatische Enteisung durch. Während der automatischen Enteisung findet keine Entfeuchtung statt.

Das Gerät ist laut bzw. vibriert:

• Überprüfen Sie, ob das Gerät aufrecht und standsicher aufgestellt ist.

Kondensat läuft aus:

• Überprüfen Sie das Gerät auf Undichtigkeiten.

Der Kompressor läuft nicht an:

• Kontrollieren Sie die Raumtemperatur. Beachten Sie den zulässigen Arbeitsbereich des Gerätes gemäß den technischen Daten.
• Überprüfen Sie, ob der Überhitzungsschutz des Kompressors ausgelöst hat. Trennen Sie das Gerät vom Stromnetz und halten Sie es ca. 10 Minuten abkühlen, bevor Sie es wieder an das Stromnetz anschließen.
• Das Gerät führt ggf. eine automatische Enteisung durch. Während der automatischen Enteisung findet keine Entfeuchtung statt.

Das Gerät wird sehr warm, ist laut bzw. verliert an Leistung:

• Überprüfen Sie Lufteinlass und Luftfilter auf Verschmutzungen. Entfernen Sie die Verschmutzungen.
• Überprüfen Sie das Gerät von außen auf Verschmutzungen (siehe Kapitel Wartung). Lassen Sie ein verschmutztes Geräteinneres von einem Fachbetrieb für Kälte- und Klimatechnik oder vom Hersteller reinigen.

Das Gerät funktioniert nach den Überprüfungen nicht einwandfrei:

Kontaktieren Sie den Kundenservice. Bringen Sie das Gerät ggf. zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zum Hersteller.

Wartung Wartungsintervalle Wartungs- und Pflegeprotokoll

Wartungs- und Pflegeintervall vor	jederInbetriebnahme	bei Bedarf mindestensalle 2 Wochen	mindestensalle 4 Wochen	mindestensalle 6 Monate	mindestensjährlich
Ansaug- und Ausblasöffnungen aufVerschmutzungen undFremdkörper prüfen, ggf. reinigen	X		X
Außenreinigung		X			X
Sichtprüfung des Geräteinnerenauf Verschmutzungen		X			X
Luftfilter auf Verschmutzungen undFremdkörper prüfen, ggf. reinigen bzw. auswechseln	X		X
Luftfilter auswechseln				X
Auf Beschädigungen prüfen	X
Befestigungsschrauben prüfen		X			X
Probelauf					X
Kondensatbehälter und/oderAblassschlauch leeren		X

Gerätetyp:

Gerätenummer:

Wartungs- und Pflegeintervall	1 2	3	4 5 6	7	8 9 10	11 12	13 14	15 16
Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen
Außen Reinigung
Sichtprüfung des Geräteinneren auf Verschmutzungen
Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln
Luftfilter auswechseln
Auf Beschädigungen prüfen
Befestigungsschrauben prüfen
Probetauf
Kondensatbehälter und/oder Alassschlauch leeren
Bemerkungen

1. Datum:Unterschrift:	2. Datum:Unterschrift:	3. Datum:Unterschrift:	4. Datum:Unterschrift:
5. Datum:Unterschrift:	6. Datum:Unterschrift:	7. Datum:Unterschrift:	8. Datum:Unterschrift:
9. Datum:Unterschrift:	10. Datum:Unterschrift:	11. Datum:Unterschrift:	12. Datum:Unterschrift:
13. Datum:Unterschrift:	14. Datum:Unterschrift:	15. Datum:Unterschrift:	16. Datum:Unterschrift:

Tätigkeiten vor Wartungsbeginn

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Stellen Sie den Ein-/Ausschalter (11) auf die Position 0, um das Gerät auszuschalten.
• Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.

Warnung vor elektrischer Spannung

Tätigkeiten, die das Öffnen des Gerätes erfordern, dürfen nur von autorisierten Fachbetrieben oder vom Hersteller durchgeführt werden.

Motorbetriebskondensator

Hinweis

Nach 10.000 Betriebsstunden ist der Motorbetriebskondensator zu ersetzen!

Kältemittelkreislauf

TTK 140 S / TTK 170 S

Gefahr

Natürliches Kältemittel Propan (R290)!

H220 - Extrem entzündbares Gas.

H280 - Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P210 - Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.

P377 - Brand von ausströmendem Gas: Nicht löschen, bis die Undichtigkeit gefahrlos beseitigt werden kann.

P410+P403 - Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

TTK 350 S / TTK 650 S

Gefahr

Kältemittel R454C!

H221 - Entzündbares Gas.

H280 - Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P377 - Brand von ausströmendem Gas; Nicht löschen, bis die Undichtigkeit gefahrlos beseitigt werden kann.

P381 - Alle Zündquellen entfernen, wenn gefahrlos möglich.

P410 und P403 - Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

• Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller gewartet bzw. in Stand gesetzt werden.

Sicherheitszeichen und Schilder auf dem Gerät

Überprüfen Sie regelmäßig Sicherheitszeichen und Schilder auf dem Gerät. Erneuern Sie unleserliche Sicherheitszeichen!

Gehäuse reinigen

Reinigen Sie das Gehäuse mit einem angefeuchteten, weichen, fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringt. Achten Sie darauf, dass keine

Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommt. Verwenden Sie keine aggressiven Reinigungsmittel, wie

z. B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches.

Sichtprüfung des Geräteinneren auf Verschmutzungen

1. Entfernen Sie den Luftfilter.
2. Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.
3. Prüfen Sie das Geräteinnere auf Verschmutzungen.
4. Wenn Sie eine dichte Staubschicht erkennen, setzen Sie das Geräteinnere von einem Fachbetrieb für Kälte- und Klimatechnik oder vom Hersteller reinigen.
5. Setzen Sie den Luftfilter wieder ein.

Luftfilter reinigen

Hinweis

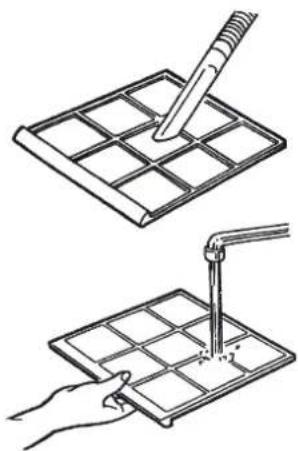

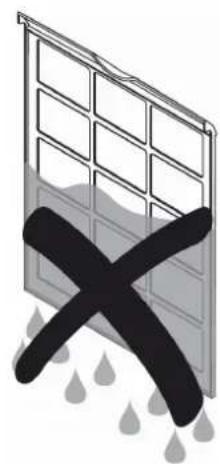

Stellen Sie sicher, dass der Luftfilter weder abgenutzt noch beschädigt ist. Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein. Vergewissern Sie sich vor dem Wiedereinsetzen des Luftfilters, dass dieser unbeschädigt und trocken ist!

Der Luftfilter muss gereinigt werden, sobald dieser verschmutzt ist. Dies äußert sich z. B. durch eine reduzierte Leistung (siehe Kapitel Fehler und Störungen).

1. Entnehmen Sie den Luftfilter aus dem Gerät.
2. Säubern Sie den Filter mit einem weichen, fusselfreien, leicht angefeuchteten Tuch. Sollte der Luftfilter stark verschmutzt sein, säubern Sie ihn mit warmem Wasser, vermischt mit neutralem Reinigungsmittel.

1. Lassen Sie den Filter komplett trocknen. Setzen Sie keinen nassen Filter in das Gerät ein!
2. Setzen Sie den Luftfilter wieder in das Gerät ein.

Kondensatbehälter leeren

(TTK 140 S / TTK 170 S / TTK 350 S)

Info

Der Kompressor startet immer mit einer Verzögerung.

Dies dient zum Schutz des Kompressors und erhöht damit seine Lebensdauer. Wenn Sie den

Kondensatbehälter aus dem Gerät nehmen und nach der Leerung wieder hineinstellen, dann schaltet er sich mit einer Verzögerung von ca. 20 Sekunden wieder ein.

Diese Verzögerung ist auch im optionalen Hygrostatbetrieb aktiv. Steigt die Raumfeuchte über die Einstellung des Vorwahlschalters, dann schaltet sich der Kompressor erst mit zeitlicher Verzögerung wieder ein.

Der Ventilator läuft abhängig vom Kompressor weiter. Wenn der Kondensatbehälter entnommen wird, schaltet sich das Gerät nicht aus.

1. Stellen Sie den Ein-/Ausschalter (11) auf die Position 0, um das Gerät auszuschalten.

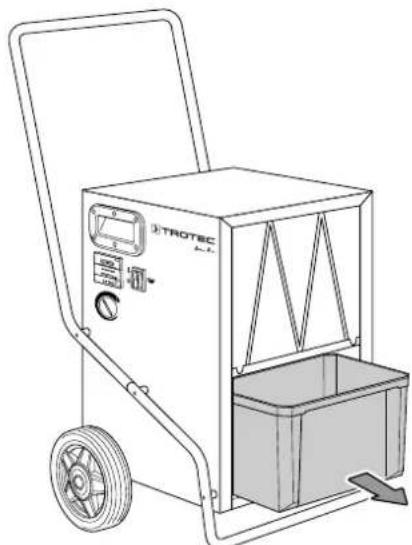

2. Entnehmen Sie den Kondensatbehälter.

1. Entleeren Sie den Kondensatbehälter.

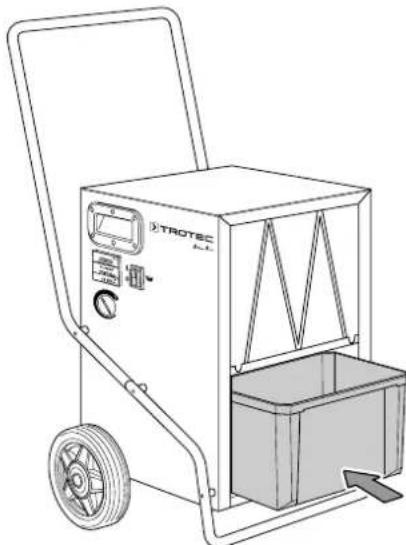

1. Schieben Sie den Kondensatbehälter wieder in das Gerät.

⇒ Wenn der Kondensatbehälter voll ist, leuchtet die Kondensatbehälter-Kontrollampe (12). Kompressor und Ventilator schalten sich ab.

Tätigkeiten nach der Wartung

Wenn Sie das Gerät weiter verwenden möchten:

• Schließen Sie das Gerät wieder an, indem Sie den Netzstecker in die Netzsteckdose stecken.

Wenn Sie das Gerät längere Zeit nicht benutzen:

• Lagern Sie das Gerät gemäß dem Kapitel Transport und Lagerung.

Technischer Anhang Technische Daten

Parameter Wert
Model TTK 140 S TTK 170 S TTK 350 S TTK 650 S
Entfeuchterleistung@ 30 °C / 80 % r.F.	28,5 l / 24 h 35,5 l / 24 h	63,5 l / 24 h 88 l / 24 h
Arbeitsbereich(Temperatur)	5 °C - 32 °C 5 °C - 32 °C	5 °C - 32 °C 5 °C - 32 °C
Arbeitsbereich (relative Luftfeuchtingkeit)	30 % - 90 % r.F. 30 % - 90 % r.F. 30 % - 90 % r.F.	30 % - 90 % r.F.
zulässiger Druck max. 3,0	MPa 3,0 MPa 3,0 MPa 3,0 MPa	MPa
Druck Saugsite 0,6 MPa	0,6 MPa 0,6 MPa 0,6 MPa	MPa
Druck Austrittsiete 1,9 MPa	2,1 MPa 2,2 MPa 2,8 MPa	MPa
Luftvolumenstrom 580 m	3/h 580 m	3/h 490 m	3/h 925 m	3/h
Netzanschluss 220-240 V max.	/ 50 Hz 220-240 V / 50 Hz	220-240 V / 50 Hz 220-240 V / ~ 50 Hz
Leistungsaufnahme, max.	0,6 kW 0,6 kW 1,4 kW 2,1 kW	kW
Nennstrom	2,7 A	2,8 A	6,1 A	9,5 A
Schutzart	IPX1	IPX1	IPX1	IPX1
WasserbehälterAuffangvermögen	6 I	6 I	6 I	-
Kältemittel	R290 (Propan)	R290 (Propan)	R454C (F-Gas)	R454C (F-Gas)
Kältemittelmenge	150 g	150 g	650 g	1050 g
GWP-Faktor	3	3	146	146
CO2-Aquivalent	0,00045 t	0,00045 t	0,09490 t	0,15 t
Schaldruckpegel LpA(1 m; gemäßDIN 45635-01-KL3)	52 dB(A)	52 dB(A)	54 dB(A)	56 dB(A)
Maße(Länge x Breite x Höhe)	400 x 400 x 605 mm	540 x 490 x 963 mm	530 x 500 x 965 mm	616 x 511 x 1022 mm
Mindestabstand zu Wänden / Gegenständenoben (A):hinten (B):seitlich (C):vorne (D):	50 cm50 cm50 cm50 cm50 cm	50 cm50 cm50 cm50 cm50 cm	50 cm50 cm50 cm50 cm50 cm	50 cm50 cm50 cm50 cm50 cm
Gewicht	27,5 kg	32 kg	39 kg	52 kg

Schaltbild

TTK 140 S / TTK 170 S / TTK 350 S

Betriebsstundenzähler

PE -Schutzleiter M1 -Kompressor
N -Neutralleiter M2 -Lüftermotor
L -Phase Y -Abtau-Magnetventil
S1 -Hauptschalter RC -Motorbetriebskondensator
S3 -Mikroschalter (Behälter voll) H -Betriebsstundenzähler (optional)
S4 -Hygrostat HP -Hochdruckschalter
RL -Signalleuchte "rot" (Behälter voll)

Betriebsstundenzähler mit MID-Zähler

PE -Schutzleiter M1 -Kompressor
N -Neutralleiter M2 -Lüftermotor
L -Phase Y -Abtau-Magnetventil
S1 -Hauptschalter RC -Motorbetriebskondensator
S3 -Mikroschalter (Behälter voll) HE -Betriebsstunden- und Energiezähler (optional)
S4 -Hygrostat HP -Hochdruckschalter
RL -Signalleuche "rot" (Behälter voll)

TTK 650 S

Betriebsstundenzähler

PE -Schutzleiter M2 -Lüftermotor
N -Neutralleiter Y -Abtau-Magnetventil
L -Phase RC -Motorbetriebskondensator
S1 -Hahutschalter H -Betriebsstundenzähler (optional)
S2 -Hygrostat P -Wasserpumpe Steckdose
M1 -Kompressor HP -Hochdruckschalter

Betriebsstundenzähler mit MID-Zähler

PE -Schutzleiter M2 -Lüftermotor
N -Neutralleiter Y -Abtau-Magnetventil
L -Phase RC -Motorbetriebskondensator
S1 -Hahutschalter HE -Betriebsstundenzahler- und Energiezahler (optional)
S2 -Hygrostat P -Wasserpumpe Steckdose
M1 -Kompressor HP -Hochdruckschalter

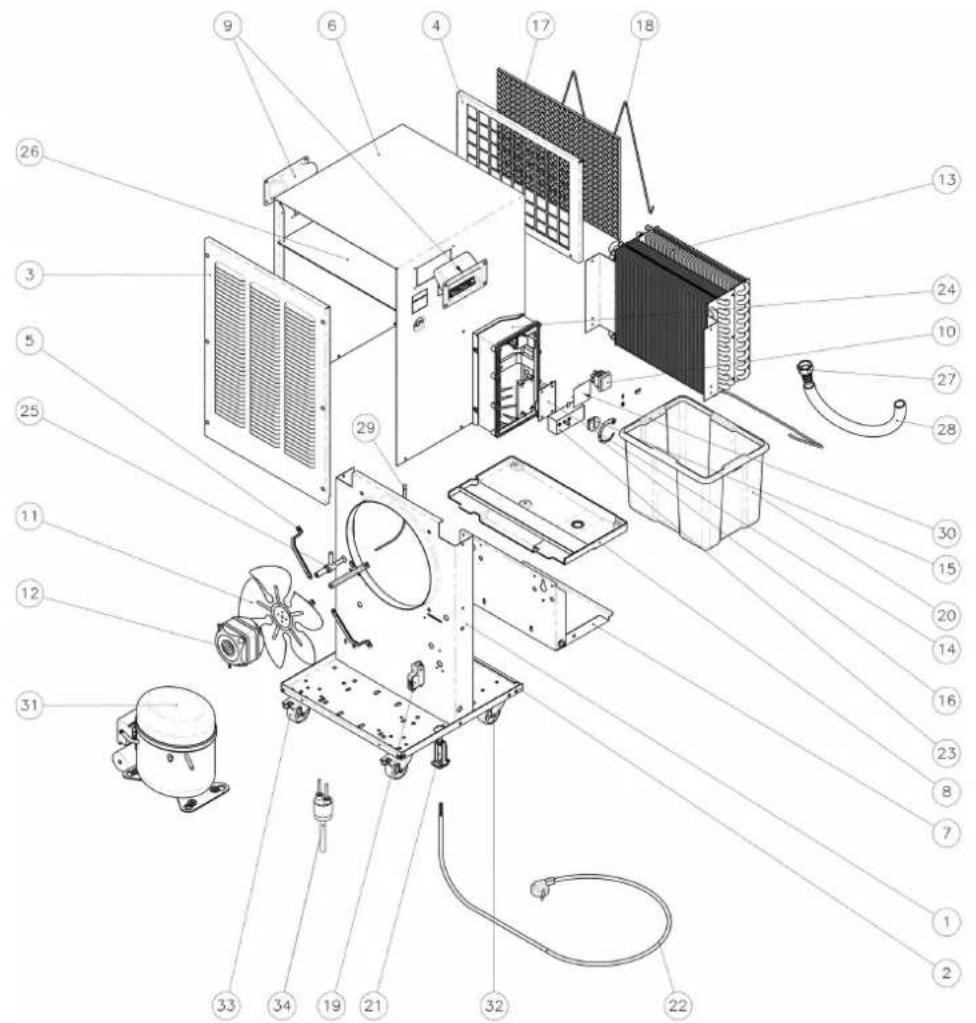

Ersatzteilübersicht und Ersatzteilliste TTK 140 S Info

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Anleitung verwendeten Positionsnummern der Bauteile.

Nr. Ersatzteil Nr. Ersatzteil Nr. Ersatzteil
1 Main frame 13 Heat exchangers 25 Defrost valve
2 Baseplate 14 Electronic controller 26 Top hood thermal isolating foam
3 Air outlet grille 15 Humidistat knob 27 Hose connector
4 Air inlet grille 16 Control panel sticker 28 Flexible hose
5 Fan motor brackets 17 Air filter 29 Defrost sensor
6 Pre-coated PVC hood	18	Air filter bracket	30	Hour counter gap cover
7 Water tank base plate (complete set)	19	Full water tank switching system	31	Compressor NLY90RAb
8 Condensates water pan	20	Water tank	32	Spinning castor without brake
9 Plastic grip	21	Cable gland + electric terminal block	33	Spinning castor with brake
10 Main switch	22	Power supply cable 34 Pressure switch
11 Fan blade 23 Humidistat
12 Fan motor	24	Control's box

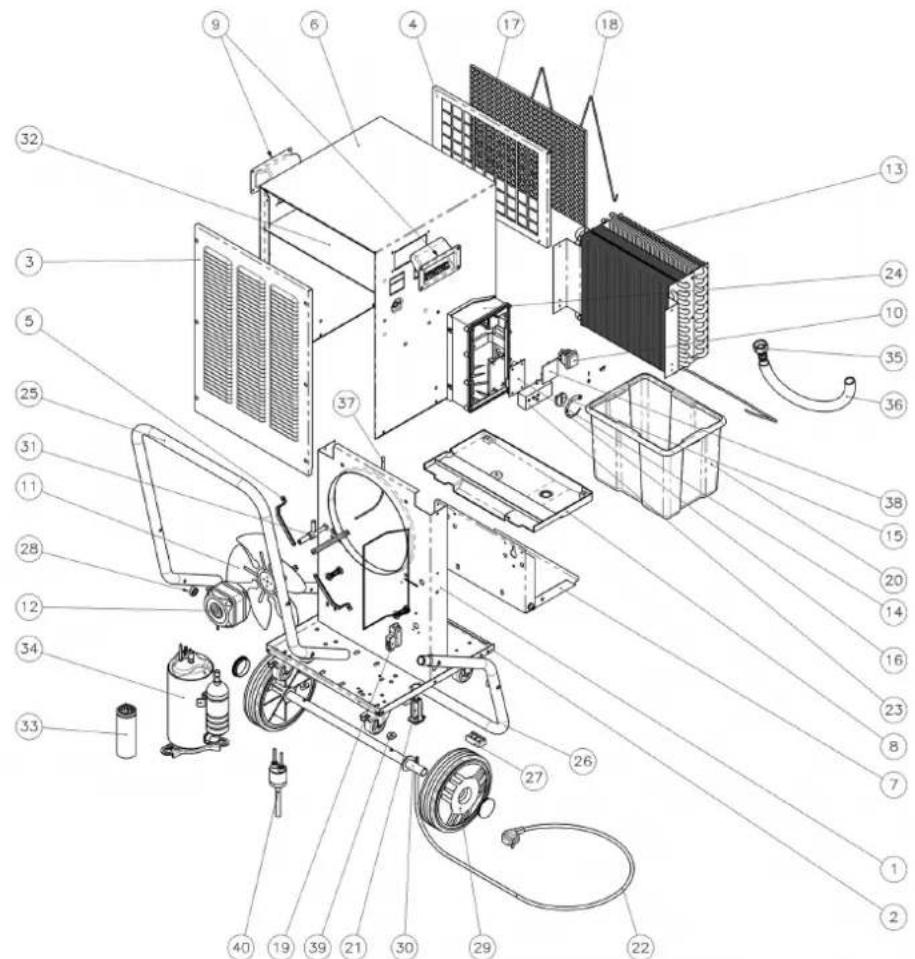

Ersatzteilübersicht und Ersatzteilliste TTK 170 S / TTK 350 S Info

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Anleitung verwendeten Positionsnummern der Bauteile.

Nr. Ersatzteil Nr. Ersatzteil Nr. Ersatzteil
1 Main frame 15 Humidistat knob 29 Wheel
2 Baseplate 16 Control panel sticker 30 Wheel's axle
3 Air outlet grille 17 Air filter 31 Defrost valve
4 Air inlet grille 18 Air filter bracket 32 Top hood thermal isolating foam
5 Fan motor brackets 19 Full water tank switching system 33 Running capacitor
6 Pre-coated PVC hood 20 Water tank 34 Compressor
7 Water tank base plate (complete set) 21 Cable gland + electric terminal block 35 Hose connector
8 Condensates water pan 22 Power supply cable 36 Flexible hose
9 Plastic grip 23 Humidstat 37 Defrost sensor
10 Main switch 24 Control's box 38 Hour counter gap cover
11 Fan blade 25 Tubular handle		39 Axle's saddle spacer
12 Fan motor 26 Tubular foot 40 Pressure switch
13 Heat exchangers 27 Saddle foot
14 Electronic controller 28 Handle's saddle spacers

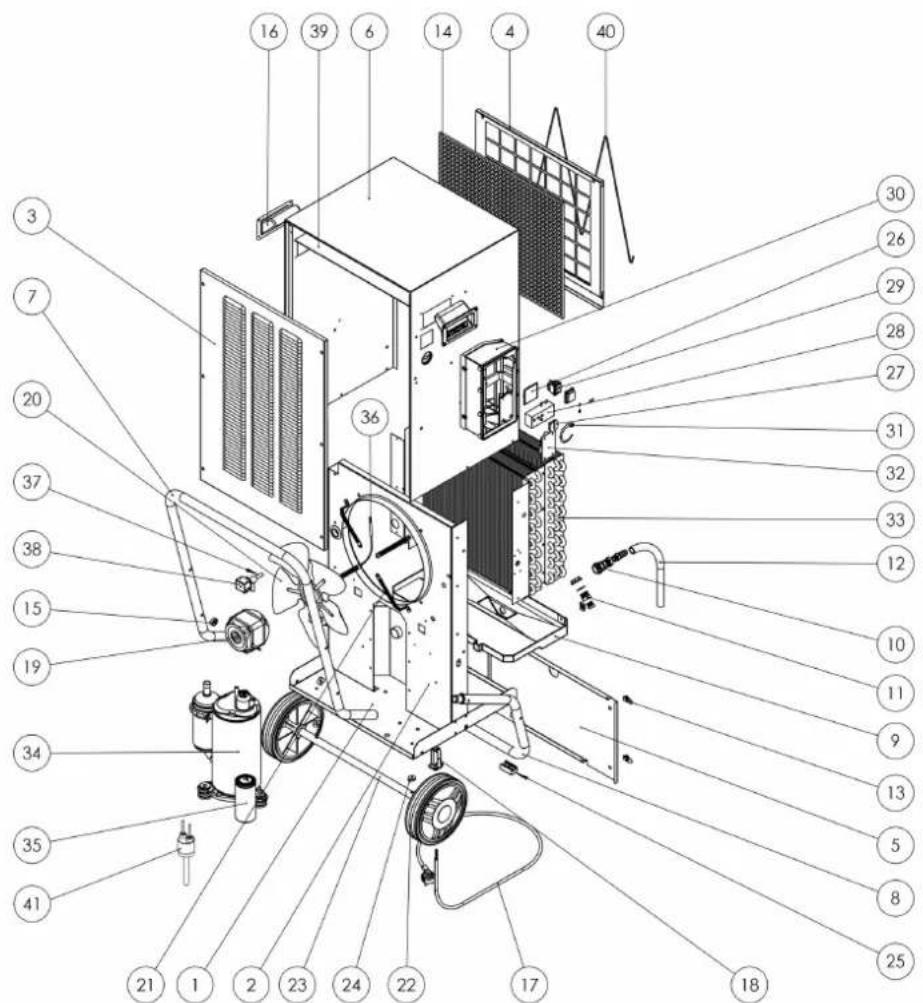

Ersatzteilübersicht und Ersatzteilliste TTK 650 S Info

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Anleitung verwendeten Positionsnummern der Bauteile.

Nr. Ersatzteil Nr. Ersatzteil Nr. Ersatzteil
1 Baseplate 15 Handle's saddle spacer 29 Main		switch
2 Structural element 16 Plastic grip 30 Control's		box
3 Air outlet ventilation grille 17 Power supply cable		Control panel sticker
4 Air inlet ventilation grille		18	Cable gland + electric terminal block	32	Electronic controller
5 Back cover	19	Fan	motor	33 Heat exchanger
6 Pre-coated PVC hood	20	Fan blade	34 Compressor
7 Tubular handle	21	Fan motor brackets 35 Running capacitor
8 Tubular foot	22	Wheel	36 Defrost sensor
9 Water pan	23	Wheel's axle	37 Defrost valve
10 Hose fitting		24	Axle's saddle spacer	38	Defrost valve coil
11	Hidraulic plug	25	Plastic feet	39	Top hood thermal isolating foam
12	Hose	26	Hour counter gap cover	40	Air filter bracket
13	1/4 turn lock	27	Humidistat knob	41	Pressure switch
14	Air filter	28	Humidistat

Entsorgung

Entsorgen Sie Verpackungsmaterialien stets umweltgerecht und nach den geltenden örtlichen Entsorgungsvorschriften.

Das Symbol einer durchgestrichenen Abfalltonne besagt, dass dieses Gerät und ggf. zugehörige Komponenten am Ende der Lebensdauer gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht im Hausmüll entsorgt werden dürfen.

Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw.

Kommunalverwaltung. Für die EU-Länder können Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Wenden Sie sich ansonsten an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter.

In Deutschland gilt die Pflicht der Vertreiber zur unentgeltlichen Rücknahme von Altgeräten nach § 17 Absatz 1 und 2 gemäß Elektro- und Elektronikgerätegesetz - ElektroG.

Durch die getrennte Sammlung von Elektro- und Elektronik-Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden.

TTK 140 S / TTK 170 S

Das Gerät wird mit einem fluorierten Treibhausgas betrieben, welches gefährlich für die Umwelt sein kann und zur globalen Erwärmung beitragen kann, wenn es in die Atmosphäre gelangt. Weitere Informationen finden Sie auf dem Typenschild.

Lassen Sie das im Gerät befindliche Kältemittel Propan von Firmen mit entsprechender Zertifizierung sichergerecht entsprechend der nationalen Gesetzgebung entsorgen (Europäischer Abfallartenkatalog 160504).

TTK 350 S / TTK 650 S

Das Gerät wird mit einem fluorierten Treibhausgas betrieben, das gefährlich für die Umwelt sein kann und zur globalen Erwärmung beitragen kann, wenn es in die Atmosphäre gelangt.

Weitere Informationen finden Sie auf dem Typenschild.

Lassen Sie das im Gerät befindliche Kältemittel sachgerecht entsprechend der nationalen Gesetzgebung entsorgen.

EU-Konformitätserklärung

ORIGINAL EU-Konformitätserklärung für eine Maschine nach 2006/42/EG, Anhang II, Teil 1, Abschnitt A
1. Maschine: Luftentfeuchter
2. Hersteller: Trotec GmbH		Greibbener Str. 752525 [e-mail]
3./.
4. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller.
5. Gegenstand der Erklärung: TTK 140 S		Baujahr: ab 2024
6. Der unter Punkt 5 genannte Gegenstand der Erklärung erfüllt die folgenden Harmonisierungsrechtsvorschriften der Union:		2006/42/EG2011/65/EU2012/19/EU2014/30/EU2015/863/EU
7. Angewandte harmonisierte Normen:EN 60335-1:2012, EN 60335-1:2012/AC:2014, EN 60335-1:2012/A11:2014, EN 60335-1:2012/A13:2017,EN 60335-1:2012/A15:2021 (OJ 13/04/2022)EN 60335-2-40:2003, EN 60335-2-40:2003/A11:2004, EN 60335-2-40:2003/A13:2012/AC:2013, EN 60335-2-40:2003/A13:2012,EN 60335-2-40:2003/A2:2009, EN 60335-2-40:2003/AC:2006, EN 60335-2-40:2003/AC:2010 (OJ 28/11/2013)EN IEC 61000-3-3:2013 (OJ 13/05/2016)
Angewandte gemeinsame Spezifikationen: / .
Andere angewandte Normen und Spezifikationen:EN 60335-1:2012/A1:2019, EN 60335-1:2012/A2:2019, EN 60335-1:2012/A14:2019IEC 60335-1:2010, IEC 60335-1:2010/A1:2013/A2:2016IEC 60335-2-40:2018IEC 61000-3-2:2018, IEC 61000-3-2:2018/A1:2020IEC 61000-3-3:2013, IEC 61000-3-3:2013/A1:2017, IEC 61000-3-3:2013/A2:2021
8./.
9. Die Maschine unterliegt dem Konformitätsbewertungsverfahren auf der Grundlage einer internen Fertigungskontrolle.
10. Weitere Angaben: Bevollmächtigte Person für die Zusammenstellung der		technischen Unterlagen:Trotec GmbHGrebbener Str. 752525 HeinsbergDeutschland

Heinsberg, 15.07.2024

Joachim Ludwig (Geschäftsführer)

Inhaltsverzeichnis

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 4 m² aufgestellt, betrieben und gelagert werden.

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 4 m² aufgestellt, betrieben und gelagert werden.

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 4 m² aufgestellt, betrieben und gelagert werden. EN Appliance shall be installed, operated and stored in a room with floor area larger than 4 m². FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 4 m².

TTK 350 S/TTK 650 S

WARNUNG · WARNUNG · ACHTUNG

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 4 m² aufgestellt, betrieben und gelagert werden. EN Appliance shall be installed, operated and stored in a room with floor area larger than 4 m². FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 4 m².

Joachim Ludwig (Geschäftsführer)

Trotec GmbH

Grebbener Str. 7

52525 Heinsberg

Deutschland

[phone]

[phone]

[e-mail]

www.trotec.com
