Marke	Steba
Modell	HL 638 C1
Produkttyp	Heizlüfter (Zwangsbelüftung)
Stromversorgung	230 V~, 50 Hz
Heizleistungen	1000 W und 2000 W
Kaltlüfter	Ja (1 Stufe)
Einstellungen	Schalter mit 4 Stufen (Aus, Kaltlüftung, 1000 W, 2000 W) + einstellbarer Thermostat
Spritzwasserschutz	IP21 (nutzbar im Badezimmer, außerhalb Zone 1)
Elektrische Klasse	II (Schutzisolierung, kein Erdanschluss erforderlich)
Sicherheit	Überhitzungsschutz (automatische Abschaltung); nicht abdecken; Mindestabstand von 1 Meter zu brennbaren Gegenständen.
Wartung	Alle 6 Monate mit einem trockenen Tuch reinigen; keine Scheuermittel verwenden.
Stromkabel	2 x 0,75 mm² H05VV-F HAR (Austausch durch Fachpersonal)
Reparierbarkeit	An qualifizierten Kundendienst übergeben; keine Ersatzteile für Endverbraucher.
Empfohlene Verwendung	Nur in senkrechter Position; nicht mit externem Timer verwenden.
Betriebstemperatur	Thermostat aktiv zwischen ca. 5 °C und 30 °C

Häufig gestellte Fragen - HL 638 C1 STEBA

Welche Schalterstellungen hat der Steba HL 638 C1?

Der Schalter bietet 4 Stellungen: AUS (Aus), Kaltlüftung (ohne Heizung), 1000 W und 2000 W.

Wie stelle ich den Thermostat ein?

Stellen Sie den Thermostat zunächst auf Maximum. Wenn der Raum angenehm warm ist, drehen Sie ihn langsam gegen den Uhrzeigersinn, bis Sie ein Klicken hören (das Gerät schaltet sich aus). Drehen Sie ihn dann leicht im Uhrzeigersinn, um diese Temperatur zu halten.

Kann ich das Gerät im Badezimmer verwenden?

Ja, da es einen IP21-Spritzwasserschutz hat. Es darf jedoch nicht in unmittelbarer Nähe von Badewanne, Dusche oder Waschbecken aufgestellt werden. Die Steckdose muss durch einen Fehlerstromschutzschalter mit maximal 30 mA geschützt sein.

Was tun bei Überhitzung?

Das Gerät schaltet sich automatisch ab. Stellen Sie den Schalter auf 0, entfernen Sie Hindernisse, die die Luft blockieren (Staub, Gegenstände), warten Sie 15 Minuten Abkühlung und schalten Sie es wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Stromnetz. Reinigen Sie die Oberfläche mit einem trockenen Tuch. Führen Sie diesen Vorgang alle 6 Monate durch. Verwenden Sie niemals Scheuermittel oder Wasser.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie einen Mindestabstand von 1 Meter zwischen dem Gerät und brennbaren Gegenständen (Möbel, Vorhänge) ein. Stellen Sie nichts vor oder hinter das Luftauslassgitter und installieren Sie das Gerät nicht direkt unter einer Steckdose.

Kann ich ein Verlängerungskabel oder einen Timer verwenden?

Nein, die Verwendung eines externen Timers oder einer Fernsteuerung ist untersagt. Für ein Verlängerungskabel verwenden Sie ein intaktes, für die Leistung geeignetes Kabel (mindestens 2000 W).

Ist das Gerät für Kinder oder gebrechliche Personen geeignet?

Nein, Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten sollten das Gerät nicht unbeaufsichtigt benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Achtung vor heißen Oberflächen (Gitter > 90 °C).

Was tun, wenn das Stromkabel beschädigt ist?

Das Kabel muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden. Verwenden Sie unbedingt ein Kabel vom Typ H05VV-F 2x0,75 mm².

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie es nicht in den Hausmüll. Geben Sie es in einem Recyclingzentrum ab oder geben Sie es Ihrem Händler zurück. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass es getrennt entsorgt werden muss.

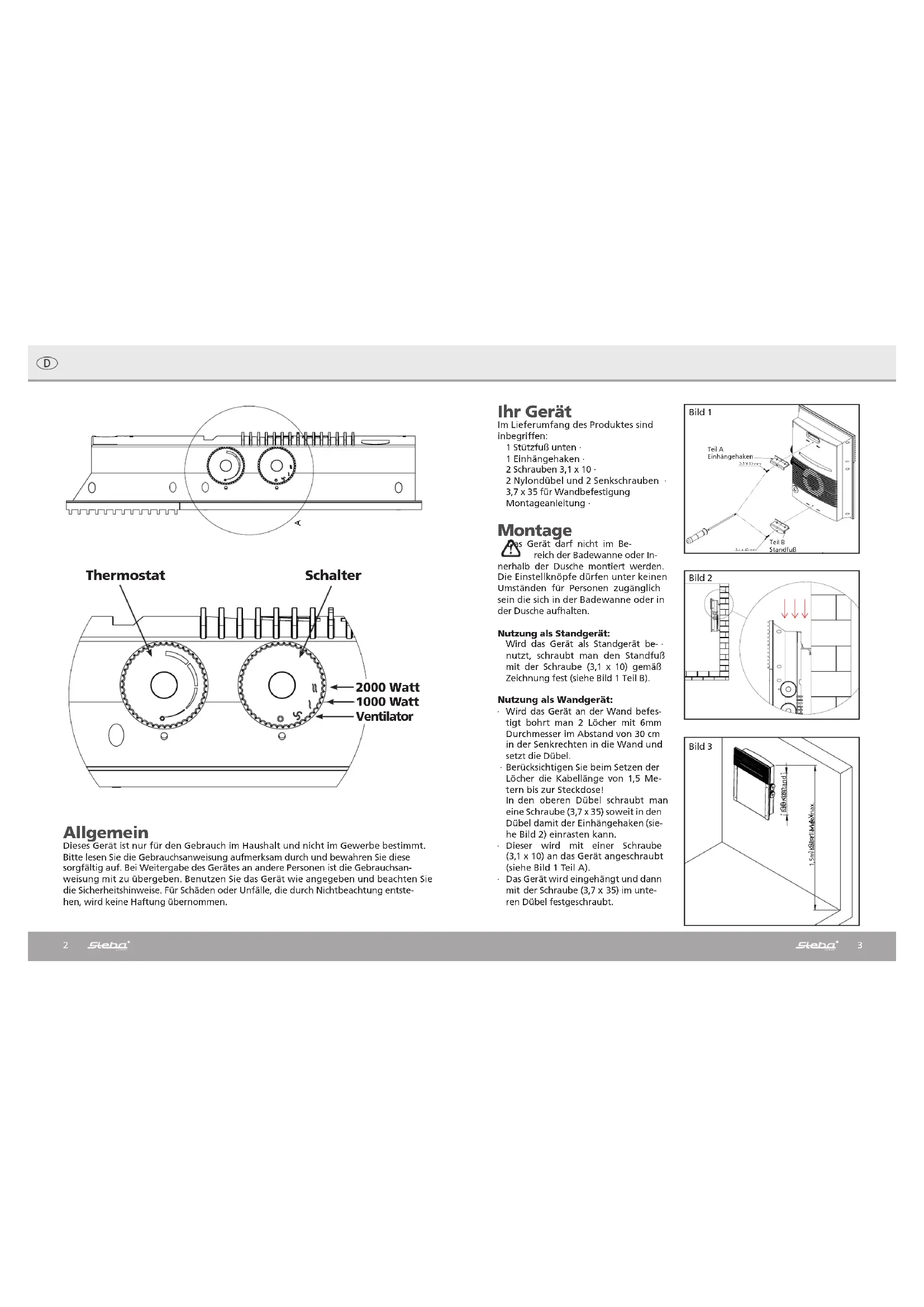

BEDIENUNGSANLEITUNG HL 638 C1 STEBA

Gebrauchsanweisung 2

Dieses Gerat ist nur für den Gebrauch im Haushalt und nicht im Gewerbe bestimmt.itte lessen Sie die Gebrauchsanweisung aufmerksam durch und bewahren sie diese sorgfältig auf. Bei Weitergabe des Gerates an andere Personen ist die Gebrauchsanweisung mit zu übergeben. Benutzten Sie das Gerat wie angegeben und beachten Sie die Sicherheitschinweise. Für Schaden oder Unfälle, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.

Ihr Gerät

Im Lieferumfang des Produktes sind inbegriffen:

1 StutzfuB unten
1 Einhengehaken
2 Schrauben 3,1 x 10
2 Nylondubel und 2 Senkschrauben
3.7 x 35 fur Wandbefestigung
Montageanleitung

Montage

Gerat darf nicht im Bereich der Badewanne oder Innerhalb der Dusche montiert werden. Die Einstellknöpfere dürfen unter keinem Umständen für Personen zuganglich sein die sich in der Badewanne oder in der Dusche aufhalten.

Nutzung als Standgerät:

Wird das Gerat als Standgerat be-nutzt, schraubt man den Standfu mit der Schraube (3,1 x 10) gema- Zeichnung fest (siehe Bild 1 Teil B).

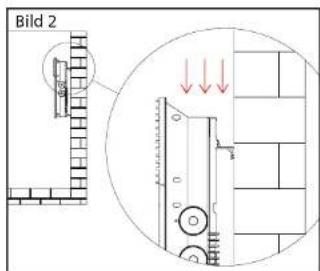

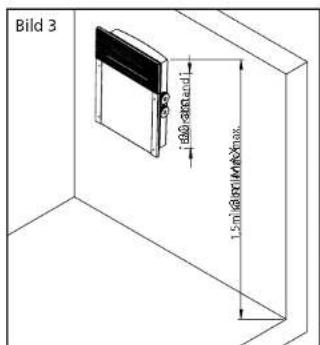

Nutzung als Wandgerät:

Wird das Gerat an der Wand befestigt bohr man 2 Locher mit 6mm Durchmesser im Abstand von 30 cm in der Senkrechten in die Wand und setzen die Dubel.
Berücksichtigten Sie beim Setzen der Locht der Kabellänge von 1,5 Metern bis zur Steckdose! In den oberen Dubel schraubt man eine Schraube (3,7 x 35) soweit in den Dubel damit der Einhengehalten (siehe Bild 2) einrasten kann.

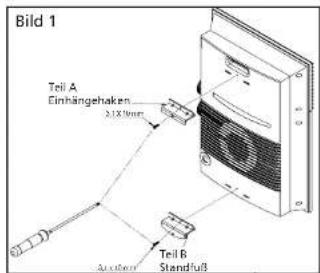

- Dieser wird mit einer Schraube (3,1× 10) an das Gerat angeschaubt (siehe Bild 1 Teil A).
Das Gerät wird eingehängt und dann mit der Schraube (3,7 x 35) im unteren Dubel festgeschraubrt.

Sicherheitshinweise

Gerat nur gemäß Angaben auf dem Typenschild anschließen und betrieben. Nur benutzten, wenn Zuleitung und Gerat keine Beschädigungen aufweisen. Vor jeder Gebrauch überprüfen!
Kinder vom Gerät fernhalten. Verbrennungsgefahr!

Dies Geer Ist nicht dafur bestimmt, durch Personen (einschließlich Kinder) ausingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine fur ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät oder der Verpackung speien.
Das Gerat darf nicht mit einer Zeitschafluhr oder mit einem separaten Fernwirksystem betrieben werden!
Stecker ziehen nach jedem Gebrauch oder im Fehlerfall.
Reißen Sie nicht an der Netzanschlussleitung. Scheuern Sie diese nicht an Kanten und klemmen Sie diese nicht ein.
These Einheit hat ein IP21 Schutzlevel und ist geeignet für eine Verwendung im Badezimmer.itte benutzten Sie cesdes Heizgerat nicht in der unmittelbaren Umgebung eines Bads, einer Dusche oder eines Swimmingpools.
Im Bereich eines Handwaschbeckens ist das Gerät nur gestattet, wenn es durch eine Fehlerstrom-Schutzvorrichtung mit einem Fehlerstrom/Ohm, der nicht 30mA überschreitet, geschützt wird.
Verlassen Sie ihre Wohnung nie bei eingeschaltetem Gerat; überzeugen Sie sich in this dem Fall immer, dass der Schalter in der Stellung OFF (0) und der Thermostat auf die niedrigste Stufe (*) eingestellt ist.
Heizlufter während des Betriebs in einer sicheren, ebenen Position aufstellen, bzw.:
Mit mindestens 1 Meter Abstand von entzündlichen Gegenständen oder Mobeln;
Das Luftauslassgitter unbedeckt lassen; Kein brennbarer Gegenstand darf innerhalb einer Reichweite von 1 Meter vor dem Auslassgittervorhanden sein; Niemals direkt unterhalb einer Steckdose positieren;
Lassen Sie nicht zu, dass Tiere oder Kinder das Gerat berahmen oder damit playen. Achtung! Während des Betriebs kann das Luftauslassgitter mehr frei werden (über

90°C);

WICHTIG: Um Überhitzung zu vermeiden, das Gerät nie abdecken.

Niemals Gegenstände oder Decken auf das eingeschaltete Gerät legen.

Das Gerat nicht in Räumen benutzten, die mit explosiven Gasen oder Dämpfen gesättigt sind, die von Lösungsmitteln und Lacken oder entflammbaren Substanzen erzeugt wurden.
- Wenn ein beschädigtes Kabel auszutauschen ist, führen Sie diesen Vorgang nicht selbst aus, sondern bringen das Gerät zu einer autorisierten Reparaturstelle, weil dieser Vorgang um jegliche Beschädigungsgefahr zu vermeiden, von Fachpersonal ausgeführt werden muss.
Der Heizlufter muss so positioniert sein, dass die Anschlussdose stets erreichbar ist.
Die Einstellknöpfle dürgen unter keinem Umständen für Personen zugänglich sein, die sich in der Badewanne oder in der Dusche aufhalten.

Benutzung des Heizlufters

Ihr Heizlufter ist wie mit einem Schalter und einem Thermostat ausgerüstet;
- Mit dem Schalter können die verschiedene Betriebsarten gewählt werden: Aus, kalte Luft, warme Luft (1000W) und sehr heiBe Luft (2000W).

Benutzung des Thermostats

In einem Raum, in dem die Temperatur hoher als 30^ beträgt, ist es normal, dass das Gerat nicht vom Thermostat, auch wenn dieser sich auf dem Höchststand befindet, eingestellt wird.
Umgekehrt ist es in einem Raum, in dem die Temperatur zu niedrig ist (unter 5^ ) normal, dass das Gerät vom Thermostat, auch wenn er auf den Mindeststand eingestellt ist, ständig eingescheltet bleibt.
Fur die bestmogliche Einstellung des Thermostats empfehlen wir folgende Prozeder:

• Stellen Sie den Thermostat auf den Höchststand und lassten Sie das Gerät bis zum Erreichen einer Wohlföhtemperatur eingeschätte;
  Drehen Sie den Thermostatknopf anschliebend so lange entgegen den Uhrzeitgesinn, bis sie ein "Klick" vernehmen und das Gerät sich abschaßtet;
  Drehen Sie den Thermostatknopf danach wieder (ganz leicht) im Uhrzeigersinn;
  In dieser Stellung gehalt der Thermostat die von Ihnen zuvor gewählte Raumtemperatur bei.

Fehlerbehebung

• Bei Überhützung werden das Heizelement und der Motor automatisch vom Sicherheitsystem des Geschäfts unterbrochen. In diesen Fall:

Heizlufter abschalten und circa 15 Minuten abkühlen lessen
Eventuelle weitere Überhitzungsursachen beseitigen (z.B. bei Nutzung als Stand-gerat nicht zu nahe an eine Wand stellen, Hindernisse am Luftintritt- oder Luftauslassgitter oder ungewöhnliche Ansammlungen von Staub beseitigen, Gerät ist umgefallen etc.);
- Heizlufter wieder einschalten und den einwandfrei Betrieb dessellen überprüfen.

Wartung

Dieses Gerät bedarf keiner besonderen Wartung.
Wir empfehlen Ihnen das Gerä alle 6 Monate mit einem trockenen Tuch zu reinigen.
Im Reparaturfall wenden Sie sichitte ausschlieBlich an eine autorisierte Kunden-dienststände.
Sollte der Austausch des Versorgungskabels notwendig sein, weisen wir Sie darauf hin, das ein Kabel HAR vom Typ 2x0,75mm2 H05VV-F erforderlich ist. Dieser Vorgang muss von qualifiziertem Personal und niemals vom Endbenutzer durchgeführt werden, um jeder möglichen Beschädigung und/oder Gefährlung des Sicherheitsniveauurs vorzubeugen.

Korrekte Entsorgung these Products:

Ausgediente Geräte sofort unbrauchbar machen.

Innerhalb der EU weist这意味着 Symbol darauf aufhin, dass这点 Produkt nicht über den Hausmüll entsorgt werden darf. Altermäte enthalten wertvolle

Recyclingfahige Materialien, die einer Wiederverwertung zugeführrt werden

Sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.itte entsorgen Sie Altgerate deshalb über geeignete Sammelysteme oder senden Sie das Gerat zur Entsorgung an die Stelle, bei der Si es gkauf haben. Diese wird dann das Gerat der stofflichen Verwertung zufahren.

Verpackungs-Entsorgung

Verpackungsmaterial nicht einfach wegwerfen, sondern der Wiederverwertung zuführen.

Geräteverpackung:

Papier-, Pappe- und Wellpappeverpackungen bei Altpapiersammelstellen abgeben
- Kunststoffverpackungssteile und Folien sollenen ebenens in die davon vorgesehenen Sammlbehalter gegeben werden.

In den Beispelen für die Kunststoffkennzeichnung stehen:

Soltte Ihr Gerat wider Erwarten einmal den Kundendienst benötigen, wenden Sie sichitte an nachfolgende Anschrift. Wir werden dann im Garantiefall die Abholung veranlassen.Das Gerat muss transportfähig verpackt sein.

Unfreie Pakete konnen nicht angenommen werden!

STEBA Elektrogerate GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Tel.: [phone] Fax: [phone]

e-Mail: [e-mail] Internet: http://www.steba.com

Achtung! Elektrogeräte)dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Generally

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Distribution-Tel.: 09543 / 449-17 / -18, Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Généralement

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Distribution-Tel.: 09543 / 449-17 / -18, Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

-Mail: [e-mail] Internet: http://www.steba.com

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Verkopen-Tel.: [phone], Service-Tel.: [phone], Fax: [phone]

e-Mail: [e-mail] Internet: http://www.steba.com

Garantie-Bedingungen

Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt. Schäden am Gerät, die bei bestimmungsgemäßem Gebrauch auf Werksfehler zurückzuführen sind und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit nach Lieferung an den Endabnehmer mitgeteilt wurden, beheben wir nach Maßgabe der folgenden Bedingungen. Um ihren Anspruch geltend zu machen, ist der original Verkaufsbeleg mit Verkaufsdatum bezulegen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert- und Gebrauchstauglichkeit des Gerätes unerheblich sind sowie für Schäden aus nicht normalen Umweltbedingungen. Die Garantie erstreckt sich ausschließlich auf Mängel, welche auf Material- oder Herstellungsfehler zurückzuführen sind. Die Behebung von uns als garantiepflichtig anerkannter Mängel erfolgt dadurch, dass die mangelhaften Teile durch einwandfrei Teile ersetzt werden.

Von der Garantie ausgeschlossen sind:

Normaler VerschleB

• Gebrauchsschäden an der Beschichtung
  Glasbruch
• Unsachgemäß Anwendung, wie Überlastung oder nicht zugelassene Zubehörteile
• Beschädigung durch Fremdeinwirkung, Gewaltanwendung oder Fremdkörper
  Schaden durch Nichtbeachtung der Gebrauchsanleitung z. B. falsche Netzspannung

Geräte, für die unter Bezugnahme auf diese Garantie eine Mangelbeseitigung beansprucht wird, sind an uns sachgemäß verpackt, gereinigt, mit Fehlerangabe und einschließlich Kaufbeleg einzusenden. Ersetzte Teile gehen in unser Eigentum über. Der Garantieanspruch ist nicht übertragbar und erlischt bei unsachgemäßem Gebrauch oder Zweckentfremdung, wenn Reparaturen oder Eingriffe von dritter Seite vorgenommen wurden; und bzw unabhängig davon, ob die Beanstandung hierauf beruht. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet zum gleichen Zeitpunkt wie die Garantiefrist für das ganze Gerät.

Kann der Mangel nicht beseitigt werden oder wird die Nachbesserung von uns abgeleht oder unzumutbar verzögert, wird auf Wunsch des Endabnehmers innerhalb der gesetzlichen Garantiezeit ab Kauf- bzw. Lieferdatum entweder kostenfreier Ersatz gefelwert oder der Minderwert vergütet oder das Gerät gegen Erstattung des Kaufpreises zurückgenommen.

Weitergehende Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen.
