BEDIENUNGSANLEITUNG IAN 339140 PARKSIDE

Bedienungs- und Sicherheitshinweise

IAN 339140_1910

GB IE NI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 27

- Technische gegevens

Einleitung ...... Seite 28

Bestimmungsgemäße Verwendung Seite 28

Ausstattung Seite 28

Lieferumfang ...... Seite 28

Technische Daten ...... Seite 28

Sicherheitshinweise...... Seite 29

Spezifische Sicherheitshinweise ...... Seite 30

Bedienung ...... Seite 31

Wartung, Reinigung und Lagerung ...... Seite 31

Garantie der ROWI Electronics GmbH ...... Seite 31

Service ...... Seite 33

Entsorgung ...... Seite 33

DRUCKLUFT-SCHLAUCHTROMMEL

Einleitung

Wir beglückwünschen Sie zum Kauf Ihrer neuen Druckluft-Schlauchtrommel. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Die Druckluft-Schlauchtrommel kann dank der 20m Schlauchlänge in jeder Werkstatt oder Garage universell eingesetzt werden: Keine Stolperfallen mehr durch lose umherliegende Schläuche - einfach gewünschte Schlauchlänge abrollen und nach der Arbeit wieder mühelos auf die Trommel ziehen. Eine sichere und saubere Sache. Sehr robuste Ausführung, stabiles Kunststoffgehäuse, UV-beständig, schützt den Schlauch vor Verschleiß und hält ihren Arbeitsplatz sauberer und sicherer.

Bestimmungsgemäße Verwendung

Die Druckluft-Schlauchtrommel ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am Artikel selbst und/oder an anderen Sachwerten entstehen.

Die Druckluft-Schlauchtrommel wird zur Verteilung von Druckluft angewandt und eignet sich für den universellen Einsatz in fast allen Bereichen der Druckluft-Technik. Dieser Artikel eignet sich nicht zum Transport von Sauerstoff bzw. anderen Gasen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Das Risiko trägt der Anwender. Zur bestimmungsgemäßen Verwendung zählt auch das Beachten der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen. Diese Druckluft-Schlauchtrommel ist nur für den privaten Einsatz bestimmt.

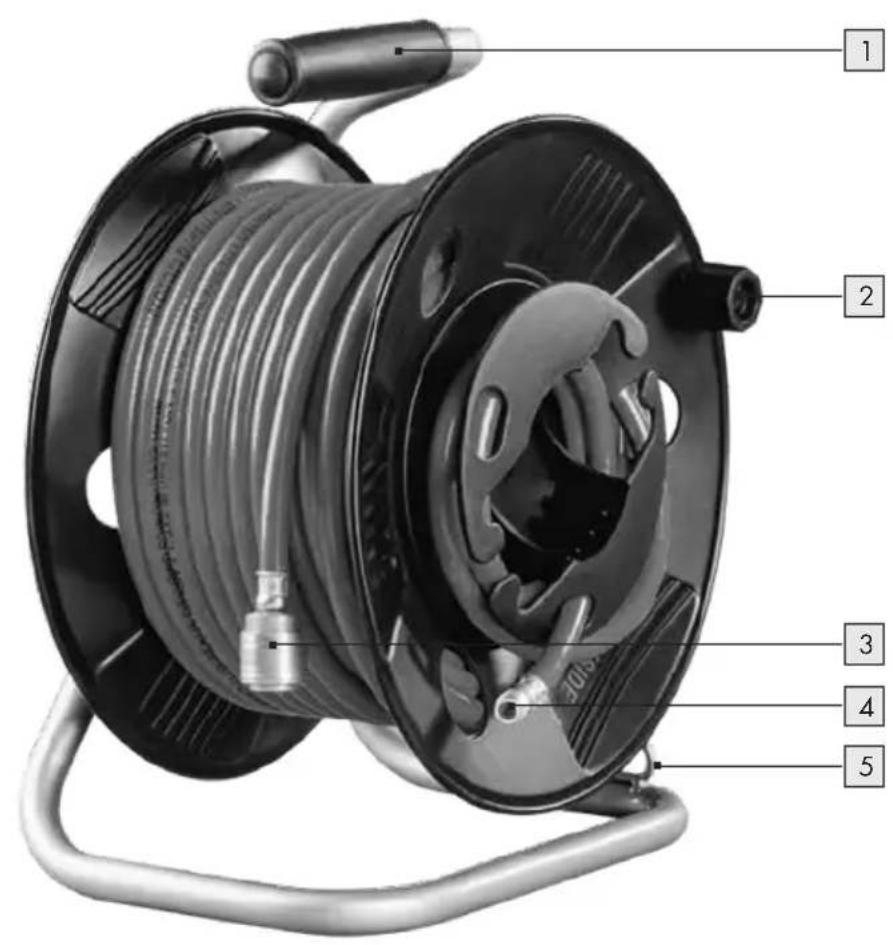

Ausstattung

1 Tragegriff
2 Drehgriff
3Schnellkupplung
4 Anschlussschlauch
5 Führungsschiene
Feststeller

Lieferumfang

1 Druckluft-Schlauchtrommel

1 Druckluftschlauch 20 m

1 Bedienungsanleitung

Technische Daten

Artikelnummer: 5 20 01 10003

Max. Arbeitsdruck: 16 bar (bei 23°C) 11 bar (bei 60°C)

Schlauch-Typ: Typ C (schwerer Einsatzbereich)

Schlauch-Außendurchmesser: ∅ 11,3 mm

Schlauch-Innendurchmesser: ∅ 6,3 mm

Wandstärke: 2,5 mm

Kupplung: DN 7,2/6 mm

Länge: 20 m

2,5 mm Ø 6,3 mm 2,5 mm 20 m Type C Ø 11,3 mm

- Sicherheitshinweise

⚠️ WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können schwere Verletzungen und/oder Sachschäden verursachen. BEWAHREN SIE ALLE SICHER-HEITSHINWEISE UND ANWEI-SUNGEN FÜR DIE ZUKUNFT AUF! Zusätzlich zu den Hinweisen in dieser Bedienungsanleitungmüssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

■ Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen.

■ Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie den betriebsbereiten oder betriebenen Artikel niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Produktes untersagt. Sichern Sie das Produkt gegen Fremdbenutzung.

■ Seien Sie stets aufmerksam und achten Sie immer

darauf, was Sie tun. Führen Sie keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch dieses Artikels kann zu ernsthaften Unfällen und Verletzungen führen.

■ Auf Beschädigung achten. Kontrollieren Sie den Artikel vor Inbetriebnahme auf etwaige Beschädigungen. Sollte der Artikel Mängel aufweisen, darf er auf keinen Fall in Betrieb genommen werden.

■ Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder metallische Gegenstände in das Innere des Artikels ein.

Nicht zweckentfremden. Verwenden Sie den Artikel nur für die in dieser Bedienungsanleitung vorgesehenen Zwecke.

■ Regelmäßig prüfen. Der Gebrauch dieses Artikels kann bei bestimmten Teilen zu Verschleiß führen. Kontrollieren Sie es deshalb regelmäßig auf etwaige Beschädigungen und Mängel.

Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzartikel, die ausdrücklich in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen werden.

Nicht im Ex-Bereich verwenden. Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, in der sich Substanzen, wie brennbare Flüssigkeiten, Gase und insbesondere Farb- und Staubnebel befinden.

- Spezifische Sicherheitshinweise

Änderungen, die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.

■Kontrollieren Sie den Artikel vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit!

■ Nehmen Sie niemals ein defektes oder funktionsunfähiges Produkt in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie den Artikel von einem qualifizierten Techniker kontrollieren.

■ Stellen Sie sich niemals auf den

Artikel!

■Halten Sie den Schlauch beim Auf- und Abrollen fest, so dass der umher schwingende Schlauch niemanden verletzen kann!

■ Beachten Sie den maximalen Arbeitsdruck des Schlauches. Betreiben Sie den Schlauch nur innerhalb der angegebenen Parametern (siehe technische Daten).

■ Bei sehr niedrigen Temperaturen kann der Schlauch unflexibel und steif werden, dies kann unter Umständen Probleme beim Aufrollen bereiten!

■ Achten Sie darauf, dass beim Schlauchverlegen niemals scharfe Ecken oder Gegenstände den Schlauch beschädigen!

Lagern oder stellen Sie niemals den Schlauch an einem Ort mit direkter Sonneneinstrahlung!

■ Verwenden Sie den Schlauch niemals um gefährliche Flüssigkeiten (Chemikalien, Säuren, Laugen, usw.) zu befördern.

■ Stellen Sie vor dem Aufrollen den Druckluftstrom ab!

Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht!

■ Wenden Sie auf keinen Fall übermäßige Gewalt an!

Bedienung

■ Halten Sie den Schlauch beim Auf- und Abrollen fest, so dass der umher schwingende Schlauch niemanden verletzen kann!
Beachten Sie den maximalen Arbeitsdruck des Schlauches. Betreiben Sie den Schlauch nur innerhalb der angegebenen Parametern (siehe technische Daten).

1. Schließen Sie den Anschlussschlauch an den Kompressor an.
2. Rollen Sie die gewünschte Schlauchlänge langsam ab.

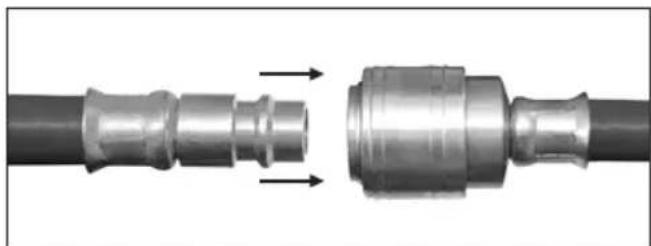

3. Verbinden Sie das Druckluft-Werkzeug über die Schnellkupplung.

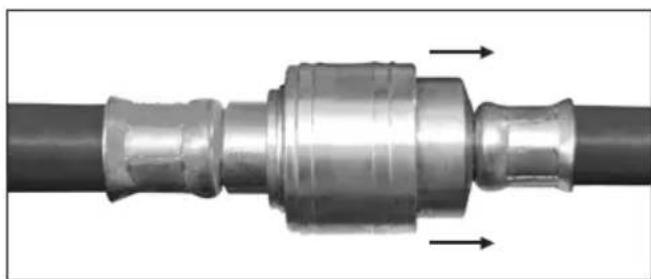

1. Entfernen Sie nach der Arbeit das Werkzeug vom Schlauch, indem Sie die Kupplung fest nachhintenziehen. Rollen Sie nach der Arbeit den Schlauch wieder ein.

1. Feststellereinstellen

Der Feststeller der Druckluft-Schlauchtrommel befindet sich auf der Rückseite des Artikels. Zum Feststellen die Kunststoffhalterung runterziehen und zum Lösen, die Kunststoffhalterung wieder nach oben ziehen.

● Wartung, Reinigung und Lagerung

Trennen Sie die Schlauchtrommel von der Druckluftquelle bevor Sie mit der Instandhaltung beginnen.

Sollte der Schlauch schmutzig sein, reinigen Sie diesen bevor Sie ihn einrollen. Verwenden Sie hierfür niemals aggressive Reinigungsmittel!
Überprüfen Sie regelmäßig die Dichtheit des Schlauches.
Schmieren Sie die beweglichen Teile der Schlauchtrommel regelmäßig.

Tauschen Sie defekte und beschädigte Teile umgehend aus.

- Rollen Sie den Schlauch bei Nichtbenutzung vollständig ein und lagern Sie diesen an einem trockenen, sauberen und frostsicheren Ort.

● Garantie der ROWI Electronics GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 339140_1910) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
  Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
  Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

PDF ONLINE www.lidl-service.com

HINWEIS: Auf www. lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN 339140_1910) ihre Bedienungsanleitung öffnen.

Service

Sollten beim Betrieb Ihres ROWI Electronics-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:

Kontaktaufnahme

Das ROWI Electronics Service-Team erreichen Sie unter:

ROWI Electronics GmbH

Augartenstr. 3

76698 Ubstadt-Weiher, Deutschland

(kostenlos aus dem Festnetz)

IAN 339140\_1910

Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung unsere Service-Teams behoben werden.

Entsorgung

Entsorgen Sie das Produkt nicht im Hausmüll, sondern über kommunale Sammelstellen zur stofflichen Verwertung.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen und Nummern mit folgender Bedeutung: 1-7: Kunststoffe/20-22: Papier und Pappe/80-98: Verbundstoffe.
