GEBRUIKSAANWIJZING IAN 339140 PARKSIDE

Bedienings- en veiligheidsinstructies

FR BE

ENROULEUR DE TUYAU

PNEUMATIQUE

Vouw voor u gaat lezen de pagina met de illustraties open en zorg er vervolgens voor dat u vertrouwd raakt met alle functies van het apparaat.

DE AT CH

NL/BE Bedienings- en veiligheidsinstructies Pagina 19

Eigenlijk gebruik ...... Pagina 20

Uitrusting ...... Pagina 20

Leveringsomvang ...... Pagina 20

Technische gegevens ...... Pagina 20

Veiligheidsinformatie ...... Pagina 21

Specifieke veiligheidsaanwijzingen ...... Pagina 22

Bediening ...... Pagina 22

Reiniging, onderhoud en opslag...... Pagina 23

Garantie van ROWI Electronics GmbH ...... Pagina 23

Service ...... Pagina 24

Afvoeren ...... Pagina 25

PERSLUCHTSLANGHASPEL

Inleiding

Gefeliciteerd met uw nieuwe perslucht-slanghaspel. U hebt daarmee gekozen voor een hoogwaardig product. De gebruiksaanwijzing hoort bij het product. Deze bevat belangrijke instructies voor de veiligheid, het gebruik en het afvoeren van het apparaat. Zorg ervoor dat u voor u het apparaat gaat gebruiken vertrouwd bent met alle gebruiks- en veiligheidsinstructies. Gebruik het product alleen op de manier zoals beschreven in de gebruiksaanwijzing en uitsluitend voor de aangegeven toepassingen. Overhandig bij een overdracht van het apparaat ook altijd deze gebruiksaanwijzing.

De perslucht-slanghaspel kan dankzij de 20 m slanglengte in iedere werkplaats of garage universeel gebruikt worden: Geen struikelblokken meer door los in het rond liggende slangen - eenvoudig gewenste slanglengte afrollen en na het werk weer zonder moeite op de trommel trekken. Een veilige en schone zaak. Zeer robuuste uitvoering, stevige kunststofbehuizing, UV-bestendig, beschermt de slang tegen slijtage en houdt uw arbeidsplek schoner en veiliger.

●Eigenlijkgebruik

De perslucht-slanghaspel is gebouwd volgens de laatste stand van de techniek en de erkende veiligheidstechnische regels gebouwd. Niettemin kunnen bij onvakkundig gebruik, of gebruik in strijd met de voorschriften gevaren van letsel en voor het leven van de gebruiker of van derden resp. schade aan het apparaat zelf en/of aan andere voorwerpen van waarde ontstaan.

De perslucht-slangtrommel wordt gebruikt voor verdeling van perslucht en is geschikt voor de universele toepassing op bijna alle gebieden van de perslucht-techniek. Dit apparaat is niet geschikt voor transport van zuurstof c.q. andere gassen.

Een ander of verderstrekkend gebruik geldt als niet volgens de voorschriften. Het risico is voor de gebruiker. Tot het gebruik volgens de voorschriften behoort ook het in acht nemen van de bedieningsen installatie-instructies alsmede het zich houden aan de onderhoudsvoorwaarden.

- Uitrusting

1 Draaggreep
Roterende handgreep
3Snelkoppeling
4Aansluits lang compressor
5 Geleiderail
&/astzetrem instellen

Leveringsomvang

1 Persluchtslanghaspel

1 Persluchtslang 20 m

1 Bedieningshandleiding

Een artikelnummer: 5 20 01 10003

Max. arbeidsdruk: 16 bar (bij 23°C)

11 bar (bij 60°C)

Slangtype: Type C (intensieve service)

Slangdiameter (buiten/binnen): ∅ 11,3 mm/∅ 6,3 mm

Wandikte: 2,5 mm

Koppeling: DN 7,2/6 mm

Lengte: 20 m

2,5 mm Ø 6,3 mm 2,5 mm 20 m Type C Ø 11,3 mm

- Veiligheidsinformatie

WAARSCHUWING!

Lees alle veiligheidsin- structies en aanwijzingen.

Bij niet in acht nemen van de veiligheidsvoorschriften en aanwijzingen kan gevaar voor ernstig letsel en/of materiële schade ontstaan.

BEWAAR ALLE VEILIGHEIDSVOOR- SCHRIFTEN EN AANWIJZINGEN VOOR TOEKOMSTIG GEBRUIK!

Naast de aanwijzingen in deze bedieningshandleiding moeten de algemene veiligheidsvoorschriften en voorschriften ter voorkoming van ongevallen van de wetgever in acht worden genomen.

Bedieningshandleiding doorgeven aan derden. Draagt u er zorg voor, dat derden dit product slechts gebruiken na de benodigde instructies te hebben gekregen.

■ Kinderen uit de buurt houden en beveiligen tegen gebruik door vreemden. Laat u het gebruiksklare of gebruikte toestel nooit zonder toezicht. Laat u in geen geval kinderen in de buurt ervan. Voor kinderen is het gebruik van dit product verboden. Beveiligt u het product tegen gebruik door vreemden.

■Wees steeds oplettend en heb altijd aandacht voor wat

u doet. Verricht geen werkzaamheden aan dit product, als u onoplettend bent resp. onder invloed van drugs, alcohol of medicijnen bent. Reeds een moment van onoplettendheid bij het gebruik van dit toestel kan tot ernstige ongevallen en letsel leiden.

■Letten op beschadiging.

Controleert u het toestel voor ingebruikname op eventuele beschadigingen. Als het toestel mankementen mocht vertonen, mag het in geen geval in gebruik worden genomen.

- Geen puntige voorwerpen gebruiken. Voer nooit puntige en/of metalen voorwerpen in het binnenste van het toestel.

■ Niet gebruiken voor andere dingen. Gebruikt u het toestel alleen voor de doeleinden die in deze bedieningshandleiding zijn genoemd.

Geregeldcontroleren. Het gebruik van dit toestel kan bij bepaalde onderdelen tot slijtage leiden. Controleert u het daarom regelmatig op eventuele beschadigingen en mankementen.

Uitsluitend originele accessoires gebruiken. Gebruikt u voor uw eigen veiligheid alleen accessoires en hulpapparaten, die uitdrukkelijk in de bedienings-

handleiding vermeld staan of door de producent worden aanbevolen.

Niet gebruiken in explosiegevaarlijke omgeving. Gebruik het toestel niet in een omgeving met explosiegevaar, waarin zich stoffen zoals brandbare vloeistoffen, gassen en met name verfen stofnevels bevinden.

- Specifiekeveiligheidsaanwijzingen

Wijzigingen die de technische vooruitgang dienen, kunnen zonder vooraankondiging door de producent worden doorgevoerd en zijn mogelijk nog niet in de bedieningshandleiding verwerkt.

- Controleert u het toestel voor ingebruikneming op volledigheid, werking en dichtheid!

■ Neem nooit een defect of niet goed werkend toestel in gebruik! Neemt u contact op met de producent of laat u het toestel door een vakkundige technicus controleren.

Ga nooit op het toestel staan!

■ Houdt u het slangeinde bij het op- en afrollen vast, zodat het rondzwaaiende slangeinde niemand kan verwonden!

■ Houdt u rekening met de

maximale arbeidsdruk van de slang. Gebruikt u de slang alleen binnen de aangegeven parameters (zie technische gegevens).

- Bij heel lage temperaturen kan de slang inflexibel en stijf worden, dit kan wel eens problemen geven bij het oprollen!

■ Let u erop, dat bij het neerleggen van de slang nooit scherpe hoeken of voorwerpen de slang beschadigen!

■ Bewaart of zet u nooit de slang op een plek met rechtstreekse zonnestraling!

- Gebruikt u de slang nooit om gevaarlijke vloeistoffen (chemicaliën, zuren, logen, etc.) te transporteren.

■ Zet u voor het oprollen de persluchtstroom af!

■ Werk altijd weloverwogen en met de nodige voorzichtigheid!

■ Gebruik in geen geval overmatige kracht!

Bediening

Houdt u het slangeinde bij het op- en afrollen vast, zodat het rondzwaaiende slangeinde niemand kan blesseren!

Houdt u rekening met de maximale arbeidsdruk van de slang. Gebruikt u de slang alleen binnen de aangegeven parameters (zie technische gegevens).

1. Sluit u de aansluitslang aan op de compressor.

2. Rolt u de gewenste slanglengte langzaam af.

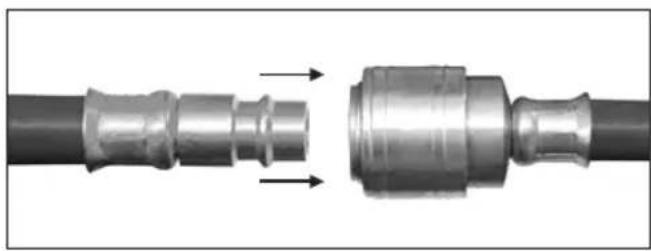

3. Verbindt u het persluchtapparaat via de snelkoppeling.

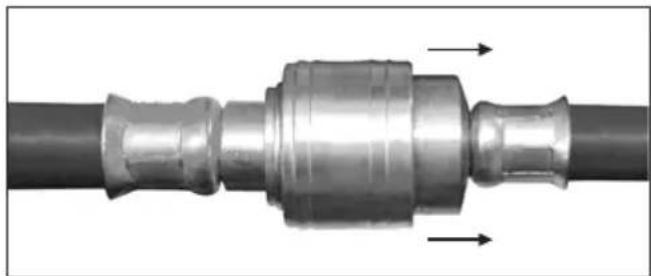

1. Verwijdert u na het werk het apparaat van de slang door de koppeling stevig naar achteren te trekken. Rol na het werk de slang weer in.

De vastzetrem van de persluchtslanghaspel bevindt zich aan de achterzijde van het toestel. Om de rem vast te zetten de kunststofhouder naar beneden trekken en om hem los te maken de kunststofhouder weer naar boven trekken.

● Reiniging, onderhoud en opslag

Haal de slanghaspel van de persluchtbron af voor u met het onderhoud begint.

Als de slang vuil mocht zijn, reinig hem dan voordat u hem inrolt. Gebruik hiervoor nooit agressieve reinigingsmiddelen!
■ Controleer regelmatig de dichtheid van de slang.
■ Smeer de bewegende delen van de slanghaspel regelmatig.
Vervang defecte en beschadigde onderdelen meteen.
Rol de slang als u die niet gebruikt volledig op en sla hem op op een droge, schone en vorstvrije plek.

● Garantie van ROWI Electronics GmbH

Geachte klant,

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar onze keuze - voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slijtage en

derhalve als aan slijtage onderhevige onderdelen kunnen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's, bakvormen of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

Houd voor alle aanvragen de kassabon en het artikelnummer (IAN 339140_1910) als aankoopbewijs bij de hand.
- Het artikelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op de achter- of onderkant van het product.
Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.
Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

PDF ONLINE www.lidl-service.com

INSTRUCTIE:Op www.lidl-service.com

kunnen u deze en vele andere handleidingen, productvideo's en software downloaden. Met deze QR-Code komt u direct op de Lidl-Service-Site (www.lidl-service.com) terecht en kunt u door het invoeren van het artikelnummer (IAN 339140_1910) uw handleiding openen.

Service

Als zich bij gebruik van uw ROWI Electronics-product problemen voordoen, gaat u als volgt te werk:

Contactopnemen

Het ROWI Electronics Service-team bereikt u onder:

ROWI Electronics GmbH

Augartenstr. 3

76698 Ubstadt-Weiher, Duitsland

(gratis vanaf een vaste aansluiting)

IAN 339140\_1910

Het merendeel van de problemen kan al met het competente technische advies van ons servicecentrum worden verholpen.

Afvoeren

Gooi het product niet weg bij het huis- houdelijk afval, maar breng het naar een gemeentelijk inzamelpunt zodat het kan worden gerecycled.

De verpakking is vervaardigd van milieu-vriendelijke materialen die via een lokaal recyclingstation kunnen worden afgevoerd.

Neem de aanduiding van de verpakkingsmaterialen voor de af- valscheiding in acht. Deze zijn ge- markeerd met de afkortingen en een cijfers met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en vezelplaten /80-98: composietmaterialen.
