Produkttyp	Tragbare intelligente Luftpumpe
Marke	Telestar
Modell	Trotty Pump
Abmessungen (L x B x H)	40 x 40 x 188 mm
Gewicht	365 g
Maximaler Fülldruck	120 PSI
Luftstrom	20 l/min
Akkukapazität	1200 mAh / 7.4 V
Ladespannung	DC 5V/2A
Ladezeit	2.5 – 4 h
Ladetemperatur	0 – 45 °C
Betriebstemperatur	-10 – 60 °C
Druckgenauigkeit	+/- 1 PSI
Füllmodi	Auto, Motorrad, Fahrrad, Benutzerdefiniert, Ball
Maßeinheiten	PSI, bar, kPa
LED-Beleuchtung	Ja, 0.5 W
Schutz	Überstrom (9A), Tiefentladung (6V)
Packungsinhalt	1 Pumpe, 1 Schlauch, 1 FR-Adapter, 1 Ballnadel, 1 Düse, 1 USB-C-Kabel
Stromversorgung	Integrierter wiederaufladbarer Akku (Lithium-Ionen)
Automatische Abschaltung	Ja, bei voreingestelltem Druck und nach 3 Minuten Inaktivität
Garantie	Entspricht den geltenden gesetzlichen Bestimmungen
Kundendienst	Hotline: [phone], E-Mail: [e-mail]
Hersteller	TELESTAR DIGITAL GmbH, Am Weiher 14, D-56766 Ulmen
Zulassung	CE

Häufig gestellte Fragen - Trotty Pump Telestar

Wie lade ich den Akku der Pumpe auf?

Verwenden Sie das mitgelieferte USB-C-Kabel und ein USB-Ladegerät mit 5V/2A (nicht im Lieferumfang enthalten). Schließen Sie das Kabel an den USB-C-Anschluss der Pumpe und das Ladegerät an. Die Akkuanzeige blinkt grün während des Ladevorgangs und leuchtet dauerhaft grün, wenn der Akku voll ist. Der Ladevorgang dauert zwischen 2,5 und 4 Stunden. Die Pumpe während des Ladevorgangs nicht verwenden.

Wie starte und stoppe ich die Pumpe?

Zum Starten drücken Sie den Netzschalter 3 Sekunden lang. Zum Stoppen wiederholen Sie den Vorgang. Das Gerät schaltet sich nach 3 Minuten Inaktivität oder bei schwachem Akku automatisch aus. Verwenden Sie den Aufpumpschalter (n), um das Aufpumpen manuell zu starten/stoppen.

Welche Füllmodi sind verfügbar?

Fünf Modi sind voreingestellt: Auto (35 PSI), Motorrad (40 PSI), Fahrrad (38 PSI), Benutzerdefiniert (100 PSI) und Ball (8 PSI). Sie können den Druck in jedem Modus mit den Tasten +/- anpassen.

Wie stelle ich den voreingestellten Druck ein?

Drücken Sie kurz die Tasten +/- (p), um in Schritten von 0,5 PSI anzupassen. Langes Drücken für schnellere Änderung. Die Einstellungen werden automatisch für jeden Modus gespeichert.

Was tun, wenn der gemessene Druck einen falschen Wert anzeigt?

Wenn der Bildschirm nach dem Einschalten einen Wert ungleich Null anzeigt, führen Sie einen Nullabgleich durch, indem Sie gleichzeitig die Tasten +/- (p) 3 Sekunden lang drücken. Der Bildschirm blinkt und stellt sich auf Null zurück. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich die LED-Beleuchtung?

Drücken Sie die Taste U/LED (m), um die LED ein- oder auszuschalten. Die Leistung beträgt 0,5 W. Verwenden Sie sie bei schlechten Lichtverhältnissen.

Kann die Pumpe ohne Überhitzung kontinuierlich verwendet werden?

Der Schlauch und die Dichtung werden bei längerer Nutzung heiß. Berühren Sie nicht diese heißen Bereiche, um Verbrennungen zu vermeiden. Beachten Sie die Betriebszyklen und lassen Sie das Gerät bei Bedarf abkühlen.

Wie reinige und pflege ich die Pumpe?

Vermeiden Sie Feuchtigkeit, Sand und Stürze. Reinigen Sie mit einem weichen, trockenen Tuch. Lagern Sie nicht an zu kalten oder zu heißen Orten. Nicht in Wasser tauchen.

Was tun, wenn die Pumpe nicht einschaltet?

Überprüfen Sie den Akku: Laden Sie ihn vollständig auf (dauerhaft grünes Licht). Stellen Sie sicher, dass der Netzschalter 3 Sekunden lang gedrückt wird. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst unter +49 (0)2676 / 95 20 101 oder per E-Mail: [e-mail].

Wo finde ich Ersatzteile oder zusätzliches Zubehör?

Der Packungsinhalt enthält alle erforderlichen Zubehörteile (Schlauch, Adapter, Nadel, Düse, Kabel). Für Ersatzteile wenden Sie sich an den Kundendienst von Telestar. Die gesetzliche Garantie gilt.

BEDIENUNGSANLEITUNG Trotty Pump Telestar

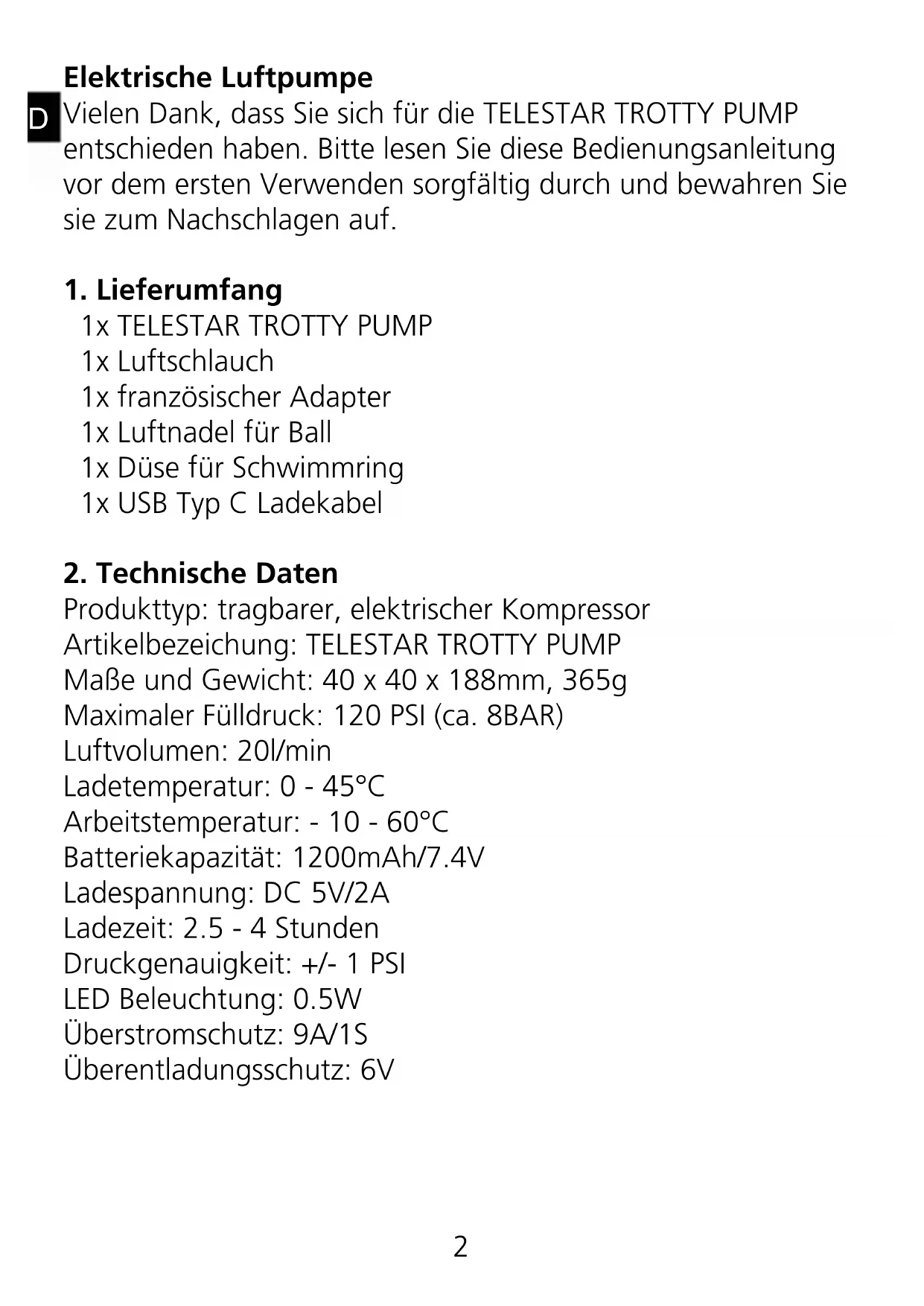

Elektrische Luftpumpe

Vielen Dank, dass Sie sich für die TELESTAR TROTTY PUMP entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor dem ersten Verwenden sorgfältig durch und bewahren Sie sie zum Nachschlagen auf.

1. Lieferumfang

1x TELESTAR TROTTY PUMP
1x Luftschlauch
1x französischer Adapter
1x Luftnadel für Ball
1x Düse für Schwimmring
1x USB Typ C Ladekabel

2. Technische Daten

Produkttyp: tragbarer, elektrischer Kompressor

Artikelbezeichung: TELESTAR TROTTY PUMP

Maße und Gewicht: 40 x 40 x 188mm, 365g

Maximaler Fülldruck: 120 PSI (ca. 8BAR)

Luftvolumen: 20l/min

Ladetemperatur: 0 - 45°C

Arbeitstemperatur: - 10 - 60°C

Batteriekapazität: 1200mAh/7.4V

Ladespannung: DC 5V/2A

Ladezeit: 2.5 - 4 Stunden

Druckgenauigkeit: +/- 1 PSI

LED Beleuchtung: 0.5W

Überstromschutz: 9A/1S

Überentladungsschutz: 6V

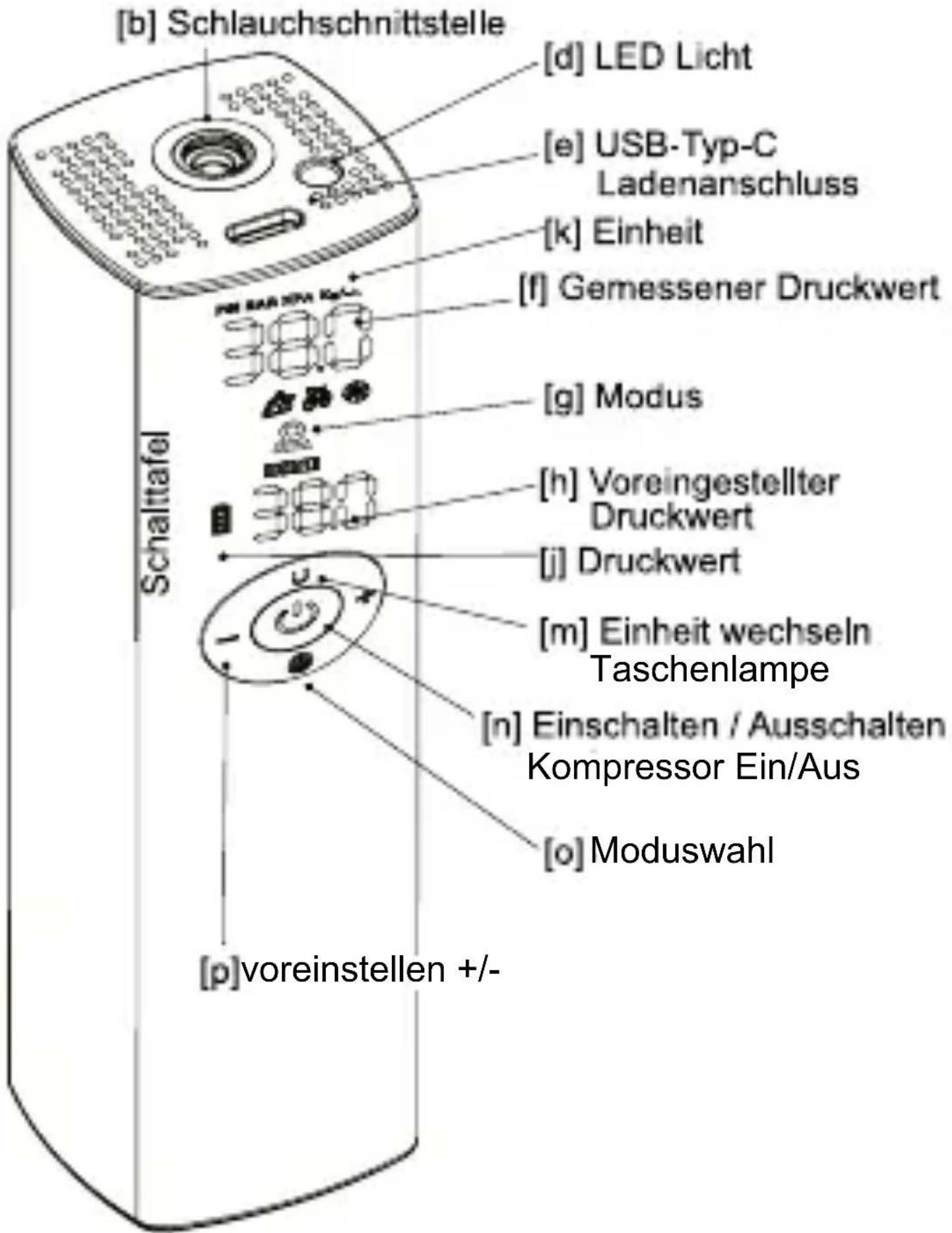

3. Abbildung

[b] Schlauchschnittstelle [d] LED Licht [e] USB-Typ-C Ladenanschluss [k] Einheit [f] Gemessener Druckwert [g] Modus [h] Voreingestellter Druckwert [j] Druckwert [m] Einheit wechseln Taschenlampe [n] Einschalten / Ausschalten Kompressor Ein/Aus [o] Moduswahl [p] voreinstellen +/-

4. Warnhinweis

1) Bitte lassen Sie das Gerät während der Verwendung nicht unbeaufsichtigt.

2) Bitte halten Sie bei der Verwendung Abstand von leicht entflammbaren oder explosiven Materialien.

3) Halten Sie das Produkt fern von Staub oder Feuchtigkeit.

4) Achten Sie auf eine schagerechte Lagerung.

5) Das Gerät enthält Akku-Batterien! Bitte sorgen Sie für eine fachgerechte Entsorgung.

6) Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.

5. Verwendung

5.1 Bitte laden Sie die Batterie der TROTTY PUMP vor der ersten Inbetriebnahme vollständig auf.

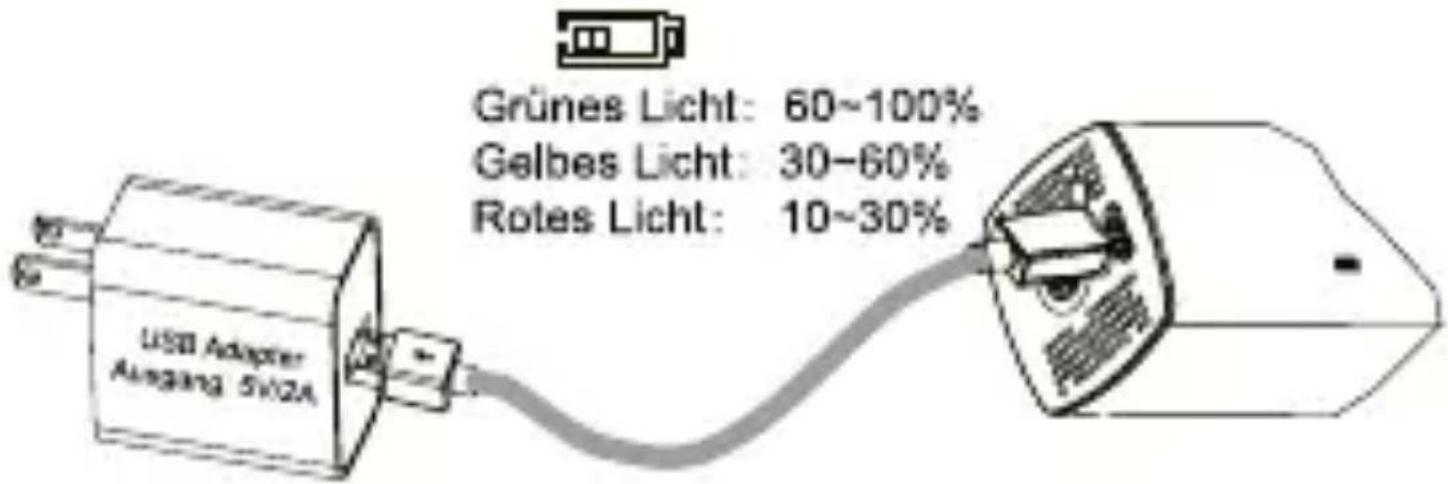

Grünes Licht: 60~100% Gelbes Licht: 30~60% Rotes Licht: 10~30% USB Adapter Ausgang 5V2A

Verwenden Sie hierfür das im Lieferumfang enthaltene Ladekabel und ein entsprechendes 5V/2A USB Netzteil (z.B. ein Handyladegerät, nicht im Lieferumfang enthalten).

Während des Ladevorgangs blinkt die Batterieanzeige. Ist das Produkt vollständig aufgeladen, leuchtet die Batterieanzeige durchgängig grün.

Bitte beachten Sie: die TROTTY PUMP kann während des Ladevorgangs NICHT verwendet werden.

5.2 Ein/Ausschalten

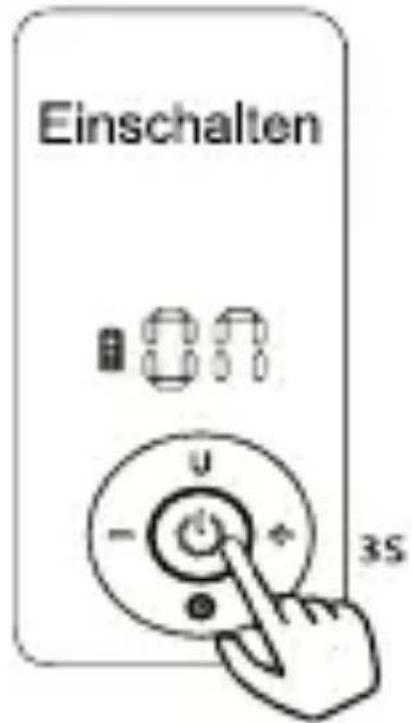

Einschalten ON U - + 3S

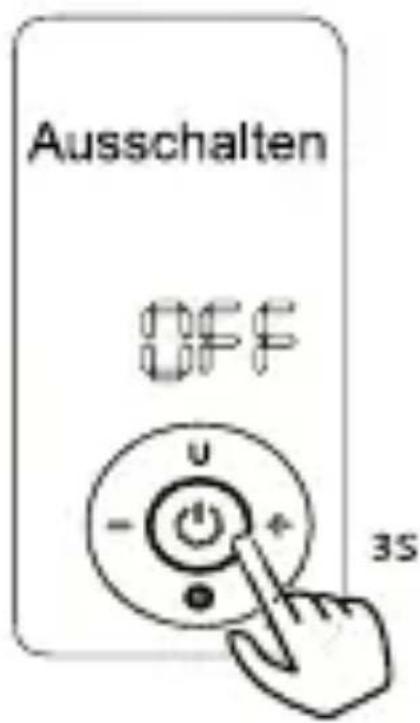

Ausschalten OFF 35

Einschalten: Halten Sie den Ein-/Ausschalter 3 Sek. lang gedrückt und warten Sie, bis der Fortschrittsbalken im oberen Bereich des Displays vollständig angezeigt wird. Das Produkt ist nun betriebsbereit.

Ausschalten: Halten Sie den Ein-/Ausschalter 3 Sek. gedrückt, bis im Display „OFF“ angezeigt wird.

Hinweis: Nach 3 Minuten ohne Verwendung oder bei niedrigem Batteriestand schaltet sich die Pumpe automatisch ab.

5.3 Moduswahl

DrückenSiedieModuswahl, um zwischen den folgenden 5 Betriebsmodi zu wählen.

Modus	Standard	Einstellbarer Bereich
Car mode	35PSI/2.4bar	0-65PSI
Motorcycle mode	40PSI	0-55PSI
Bicycle mode	38PSI	0-120PSI
Custom mode	100PSI	0-120PSI
Ball mode	8PSI	0-15PSI

5.4 Einheitsschalter

D Drücken Sie bitte kurz die U/LED Taste (siehe Kap. 3, m), um die Einheit des Luftdrucks zu wechseln. Die Einheiten können wie folgt umgerechnet werden:

1 PSI = 6.89 KPA, 1 BAR = 100 KPA, 1 kg/cm ^2 = 98 KPA

5.5 Voreingestellter Druckwert

Mit Hilfe der Tasten +/- (siehe Kap. 3, p), um den voreingestellten Druck in 0.5PSI Schritten einzustellen. Halten Sie die Tasten +/- (siehe Kap. 3, p), um die Werte schnell zu ändern.

Hinweis: Das Gerät stellt den Druck gemäß des ausgewählten Modus automatisch ein, verfügt jedoch über einen internen Speicher. Passen Sie den Druck innerhalb eines Modus an, wird dieser beim nächsten Aufruf entsprechend beibehalten.

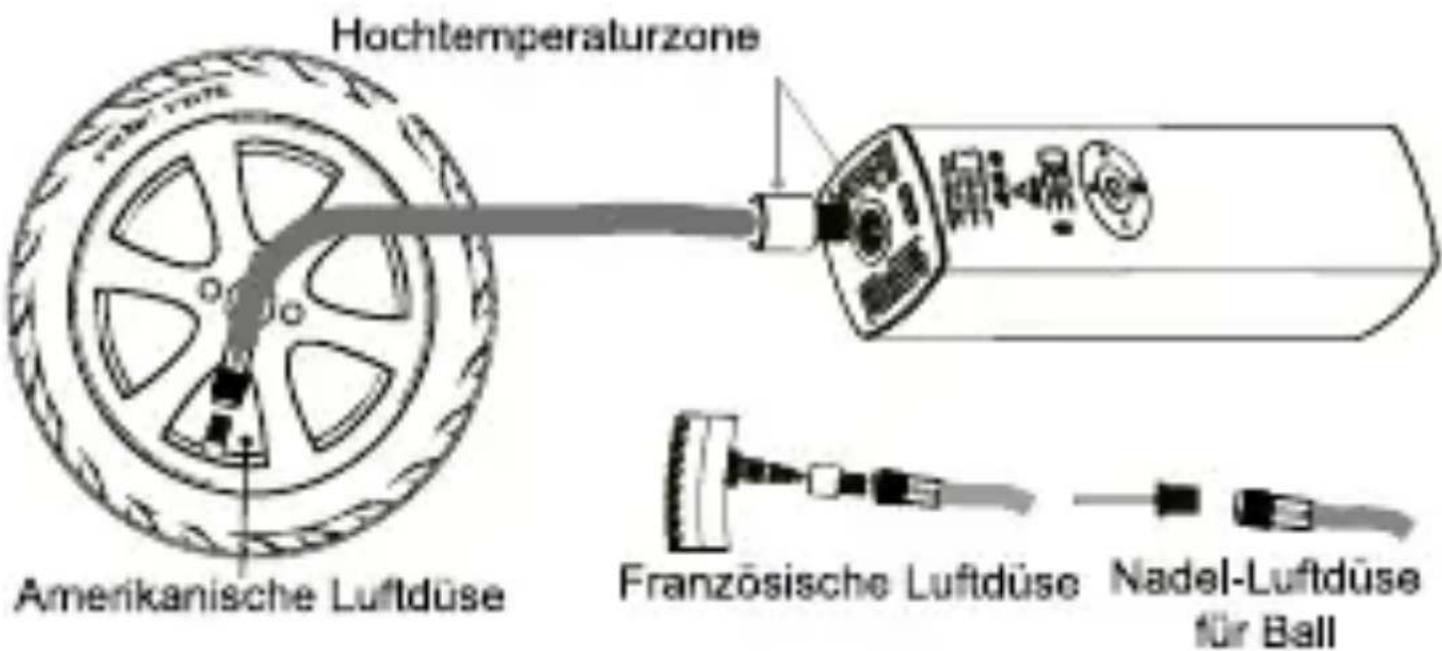

5.6 Luftschlauch anschließen

Der Luftschlauch wird wie folgt mit dem Kompressor an:

Hochtemperaturzone Amerikanische Luftdüse Französische Luftdüse Nadel-Luftdüse für Ball

5.7 Luftbefüllung starten

Drücken Sie kurz den Ein-/Ausschalter (siehe Kap. 3, n), um die Befüllung zu starten. Während des Aufblasens zeigt das Display den Druckwert in Echtzeit an.

Achtung: Während des Aufblasens entstehen laute Geräusche. Außerdem heizt sich der Luftschlauch bei längerer Verwendung auf. Dieser sollte dann nicht mit bloßen Händen berührt werden.

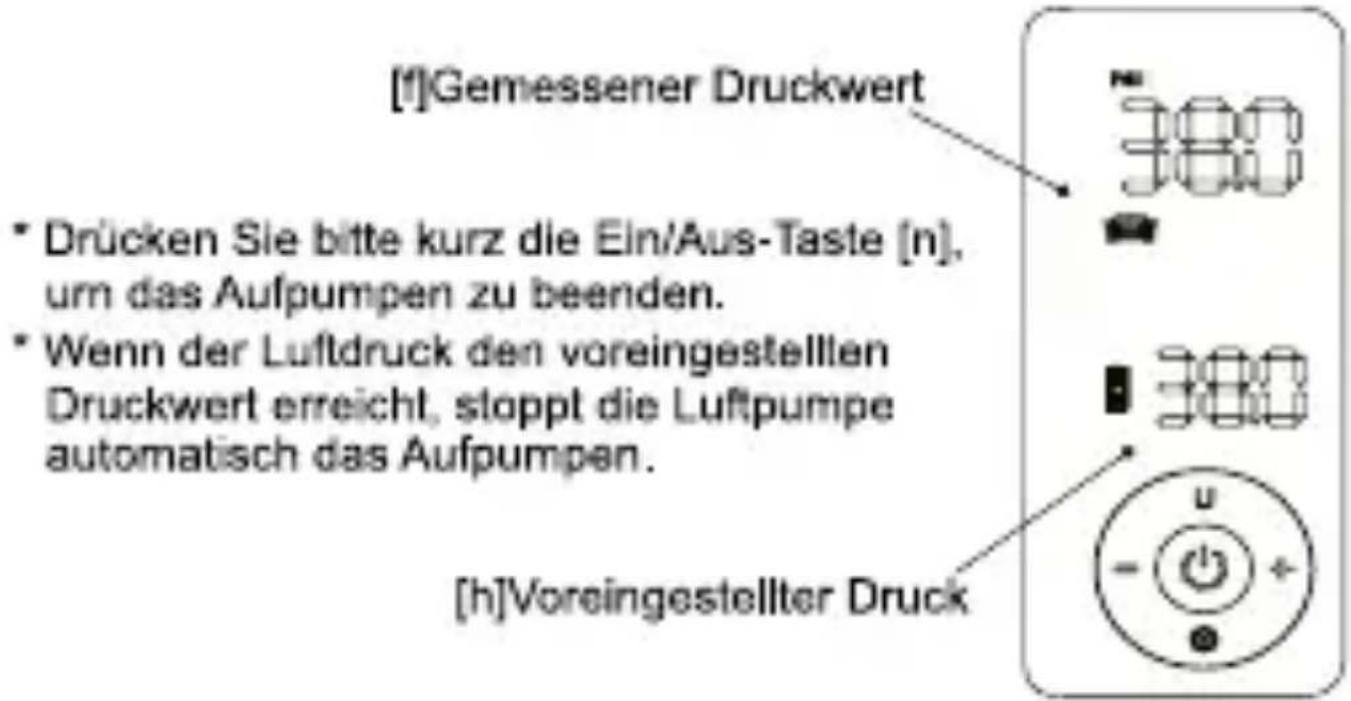

5.8 Luftbefüllung beenden

[f]Gemessener Druckwert • Drücken Sie bitte kurz die Ein/Aus-Taste [n], um das Aufpumpen zu beenden. • Wenn der Luftdruck den voreingestellten Druckwert erreicht, stoppt die Luftpumpe automatisch das Aufpumpen. [h]Voreingestellter Druck

5.9 LED Taschenlampe

Drücken Sie die Taste U/LED (siehe Kap. 3, m), um die LED Beleuchtung ein- oder auszuschalten

5.10 Luftdruck messen

Verbinden Sie nach dem Einschalten den Luftschlauch mit dem Messobjekt. Der aktuelle Luftdruckwert wird auf dem Display angezeigt.

5.11

Sollte nach dem Einschalten des Gerätes das Display nicht genullt sein, drücken Sie bitte gleichzeitig für ca. 3 Sekunden die Tasten + und -. Das Gerät geht automatisch in den Tara-Modus und wird auf „0“ gesetzt. Das Display blinkt einige Male schnell auf.

Hinweis: die Pumpe ist ab Werk geeicht. Sollten trotz mehrfacher Tarierung Messdifferenzen auftreten, kann ein technischer Defekt vorliegen.

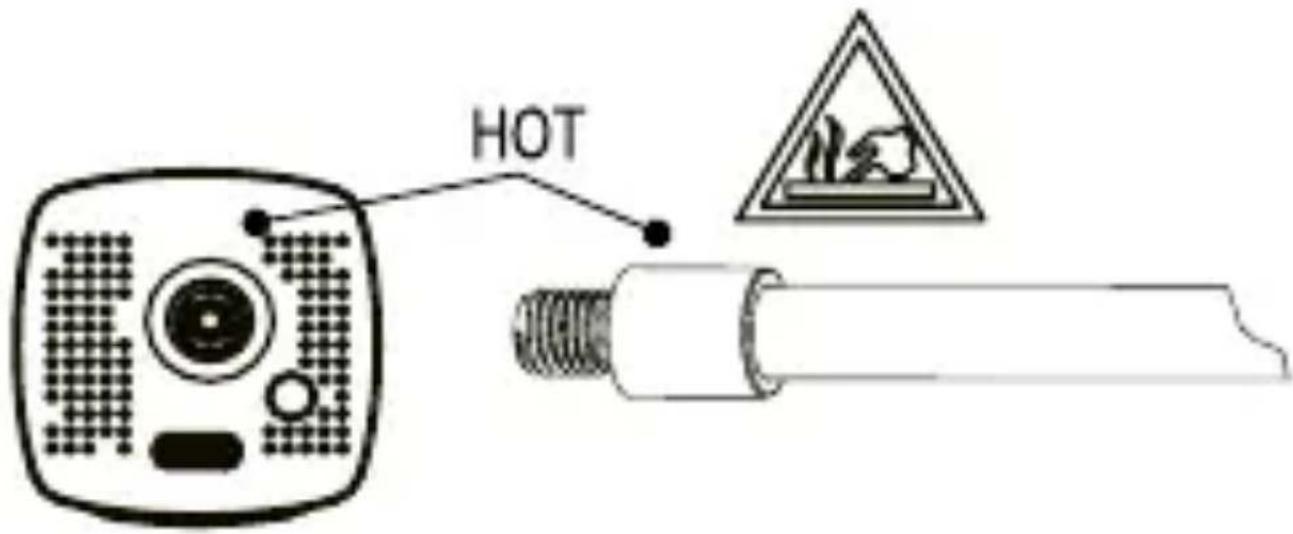

6. Sicherheit bei hohen Temperaturen

An der Verbindungsstelle zwischen Luftschlauch und Pumpe kann bei längerer Verwendung des Kompressors eine erhöhte Wärmeentwicklung stattfinden. Bitte berühren Sie diese Stelle nach Verwendung nicht mit bloßen Händen!

HOT

1. Referenztabelle

Produkttyp Variante Druckbereich
Fahrrad Kinderwagen	10-16`Fahrrad20-30`FahrradRennrad	18 - 30 PSI30 - 45 PSI38 - 55 PSI90 - 120 PSI
MotorradElektro-Scooter	MotorradElektro-Scooter	28 - 55 PSI
Auto Auto 2.2 - 2-8	BAR
Ball	Spielzeugball	3 - 6 PSI
	Basketball	7 - 9 PSI
	Fußball	10 - 12 PSI
	Volleyball	4 - 6 PSI
	Rugbyball	10 - 14 PSI

8. CE-Hinweis

CE

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Hiermit erklärt die TELESTAR DIGITAL GmbH, dass sich das die TROTTY PUMP in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Niedrigspannungsrichtlinie 2006/95/EG sowie der EMV Richtlinie 2014/30/EU befindet. Die Konformitätserklärung zu diesem Produkt finden Sie unter www.telestar.de.

Alle in dieser Bedienunganleitung angegebenen technischen Daten und beschriebenen Funktionen entsprechen dem Stand der Drucklegung und können sich ohne vorherige Ankündigung ändern.

Für Druckfehler und Irrtümer übernehmen wir keine Haftung. Abschrift und Vervielfältigung nur mit ausdrücklicher Genehmigung der TELESTAR-DIGITAL GmbH gestattet. Stand: Februar 2021

Inverkehrbringer: TELESTAR DIGITAL GmbH, Am Weiher 14, 56766 Ulmen

9. Service und Support

Sehr geehrter Kunde,

vielen Dank, dass Sie Sich für dieses Produkt entschieden haben. Sollte es nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen. Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline: 02676 / 9520101 (Mo.-Fr. 08.00 - 16.45)

Gerne können Sie auch eine E-Mail an [e-mail] senden.

Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein:

TELESTAR Service Center, Am Weiher 14, 56766 Ulmen
