PAT 4 D5 - Elektrischer Hefter PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser elektrischer Tacker
Marke	Parkside
Modell	PAT 4 D5
Akku	Integrierter Lithium-Ionen-Akku 2,0 Ah
Ladezeit	Ca. 60 Minuten
Ladespannung	5 V (USB-C)
Betriebsgeschwindigkeit	Max. 30 Klammern/min
Magazinkapazität	100 Klammern oder 50 Nägel
Klammernlänge	4 - 12 mm
Klammernbreite	11,4 mm
Nagellänge	6 - 10 mm
Nagelbreite	24 mm (18 Gauge)
Schalldruckpegel	LpA = 81,98 dB(A)
Schallleistungspegel	LWA = 92,98 dB(A)
Vibrationswert	ah = 2,537 m/s²
Stromversorgung	Wiederaufladbarer Akku, Netzteil 100-240 V~
Schutz	Doppelte Isolierung (Klasse II)
Verwendung	Nur für trockene Innenräume
Lieferumfang	1 Tacker, USB-Kabel, 1000 Klammern 6mm, 1000 Klammern 8mm, 500 Nägel 10mm, Bedienungsanleitung
Garantie	3 Jahre
Gewicht	In der Anleitung nicht angegeben, geschätzt ca. 0,8 kg

Häufig gestellte Fragen - PAT 4 D5 PARKSIDE

Wie lade ich den Parkside PAT 4 D5 Tacker auf?

Schließen Sie das USB-Kabel an den USB-C-Anschluss des Tackers und dann an das Netzteil (nicht im Lieferumfang enthalten) an, das an eine 100-240 V~ Steckdose angeschlossen ist. Die Ladezeit beträgt ca. 60 Minuten. Während des Ladevorgangs leuchtet die Anzeige rot; sie wird grün, wenn der Akku voll ist. Der Tacker kann während des Ladevorgangs nicht verwendet werden.

Wie wird das Magazin mit Klammern oder Nägeln befüllt?

Stellen Sie den Ein-/Ausschalter auf '0'. Drehen Sie den Tacker um, drücken Sie die Entriegelungstaste und ziehen Sie den Schieber nach hinten. Befüllen Sie das Magazin mit Klammern (bis zu 100) oder Nägeln (bis zu 50) entsprechend der vorgesehenen Zone (siehe Markierungen). Schließen Sie es, indem Sie den Schieber bis zum Einrasten vorschieben. Das Sichtfenster ermöglicht die Kontrolle des Füllstands.

Welche Materialien können mit diesem Gerät getackert oder genagelt werden?

Der Tacker ist für das Befestigen von Karton, Papier, Leder, Dämmmaterial, Stoff und ähnlichem auf Weichholz (naturbelassen), Sperrholz oder mitteldichten Faserplatten ausgelegt. Es darf nicht für elektrische Kabel oder für gewerbliche Zwecke verwendet werden.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Tragen Sie stets Schutzbrille, Gehörschutz, rutschfeste Schuhe und Handschuhe. Richten Sie das Werkzeug niemals auf sich oder andere. Betätigen Sie es nur, wenn es fest gegen das Werkstück gedrückt ist. Trennen Sie den Akku vor Wartungsarbeiten. Halten Sie Kinder fern.

Was tun bei einer eingeklemmten Klammer?

Stellen Sie den Schalter auf '0'. Öffnen Sie das Magazin, indem Sie die Entriegelungstaste drücken und den Schieber ziehen. Entfernen Sie vorsichtig die eingeklemmte Klammer. Halten Sie den Tacker während des Vorgangs nicht am Abzug, um ein versehentliches Auslösen zu vermeiden.

Wie reinige ich den Parkside Tacker?

Schalten Sie das Gerät vor der Reinigung aus und entfernen Sie den Akku (integrierter Akku, daher stellen Sie sicher, dass es ausgeschaltet ist). Reinigen Sie das Gehäuse mit einem trockenen Tuch. Tauchen Sie das Gerät niemals in Wasser. Halten Sie es sauber, trocken und frei von Öl und Fett.

Wie hoch ist die Akkulaufzeit und wie kann man sie optimieren?

Der Lithium-Ionen-Akku mit 2,0 Ah bietet eine ausreichende Akkulaufzeit für den Hausgebrauch. Laden Sie ihn idealerweise 2-3 Stunden vor der ersten Verwendung. Der Tiefentladeschutz verhindert Schäden. Um die Lebensdauer zu verlängern, lassen Sie das Gerät nicht mit einem vollständig entladenen Akku ungenutzt.

Kann der Tacker zum Befestigen von elektrischen Kabeln verwendet werden?

Nein, der Tacker ist nicht zum Befestigen von elektrischen Leitungen geeignet. Er könnte die Kabelisolierung beschädigen und einen Stromschlag oder Brand verursachen.

Wie überprüfe ich den Akkuladestand?

Die Akkuladeanzeige (9) leuchtet rot, wenn der Ladestand während des Gebrauchs unter 30 % fällt. Während des Ladevorgangs ist sie rot und wird grün, wenn der Akku voll ist.

Wie lautet die Garantie für den Parkside PAT 4 D5 Tacker?

Das Produkt hat eine Garantie von 3 Jahren ab Kaufdatum gegen Material- und Herstellungsfehler. Bewahren Sie den Kassenbon als Kaufnachweis auf. Die Garantie deckt keine normale Abnutzung oder Verschleißteile ab. Bei Reklamationen kontaktieren Sie den in der Anleitung angegebenen Kundendienst.

BEDIENUNGSANLEITUNG PAT 4 D5 PARKSIDE

Originalbetriebsanleitung

FR CH

AGRAFEUSE SANS FIL

DE/AT/CH Originalbetriebsanleitung Seite 5

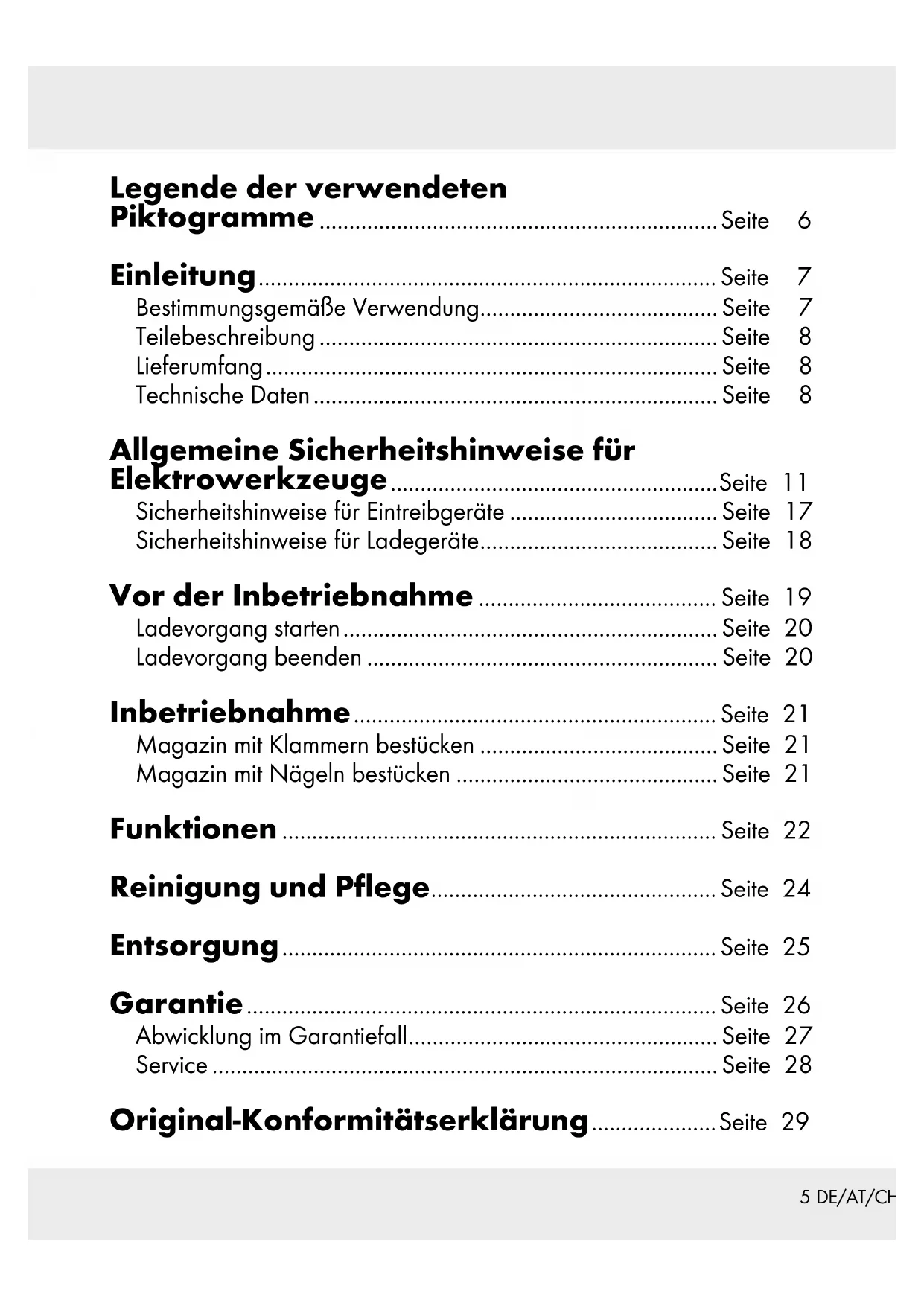

Legende der verwendenten Piktogramme . 6

Einleitung . 7

Bestimmungsgemäß Verwendung. 7
Teilebeschreibung. 8
Lieferumfang. 8
Technische Daten. 8

Allgemeine Sicherheitseinweise für Elektrowerkzeuge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sicherheitshinweise für Eintreibgeräte . 17
Sicherheitshinweise fur Ladegeräte. 18

Vor der Inbetriebnahme . 19

Ladevorgang starten. 20
Ladevorgang beenden . 20

Inbetriebnahme . 21

Magazin mit Klammern bestücken . 21
Magazin mit Nageln bestücken . 21

Funktionen . 22

Reinigung und Pflege.

Entsorgung . 25

Garantie . 26

Abwicklung im Garantiefall. 27
Service . 28

Original-Konformitätserklung .Seite 29

Legendede verwendenten Piktogramme
	Lesen Sie die Bedienungsanleitung.
	Tragen Sie Augenschutz.
	Tragen Sie Gehörschutz.
	Tragen Sie schützendes, rutschfestes Schuhwerk.
	Tragen Sie Schutzhandschuhe.
	Lesen Sie die Bedienungsanleitung. Weitere Informationenfinden Sie in der Bedienungsanleitung.
	Nur in trockenen Innenräumen verwenden.
	Schutzklasse II (Doppelisolierung)
Schützen Sie das Produkt vor Nisse.
Gleichstrom/-spannung
Wechselstrom/-spannung

Akku-Tacker

Einleitung

Wir beträckwūnchen Sie zum Kauf ihrer neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil deses Produkte. Sie enthalt

wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

-BestimmungsgemäßVerwendung

Das Produkt ist zum Befestigen von Pappe, Papierbogen, Leder, Isoliermaterial, Stoff und ähnlichem Material auf Weichholz (Naturholz), Sperrholzplatten und Faserplatten mittlerer Dichte bestimmt. Es ist nur für den Gebrauch in privaten Haushalten vorgesehen. Jede andere Verwendung oder Veränderung des Produkts gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung.

Nicht für den gewerblichen Einsatz bestimmt. Das Produkt ist nicht zur Befestigung elektrischer Kabel bestimmt.

Teilebeschreibung

1	Auslöser	6	Sicherheitskontakt
2	USB Type C Ladebuchse	7	Ladegerät*
3	Magazin-Schieber	7a	USB-Kabel
3a	Entriegelungstaste	7b	USB-Port
4	Magazin	8	Ein-/ Aus-Schalter
5	Füllstandsanzeige	9	Akkuladeanzeige

• Das Ladegerät ist nicht im Lieferumfang enthalten.

Lieferumfang

1 Akku-Tacker PAT 4 D5

1 USB-Kabel

1000 Klammern 6 mm

1000 Klammern 8 mm

500 Nagel 10 mm

1 Bedienungsanleitung

Technische Daten

Akku-Tacker: PAT 4 D5

Bemessungsspannung: 4V_-

Akku (eingebaut): Lithium-lon

Zellen: 1

Kapazität: 2,0Ah

Geschwindigkeit: Max. 30/min

Magazinkapazität: 100 Klammern oder 50 Nagel

Feindrahtklammern:

Type 53/JT21

Klammerbreite: 11,4mm

Klammerlänge: 4-12 mm

Nagel: Nagelbreite

Tylpe4nm

18-Gauge

Nagellange: 6-10 mm

Verwenden Sie zum Aufladen des Produkts nur das folgende Ladegerät*:

Information Wert Einheit
Name oder Handels-marie des Herstellers, Handelsregister-nummer und Anschrift	OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, GERMANY
Modellkennung HG04	995 (mit VDE-Stecker), HG04996 (mit BS-Stecker)
Eingangsspannung 100-240 V~
Eingangswechsel-stromfrequenz	50/60 Hz
Ausgangsspannung	5,0 V=
Ausgangsstrom	2,2 A
Ausgangsleistung	11,0 W
Durchschnittliche Effizienz im Betrieb	80,4 %
Effizienz bei geringer Last (10 %)	75,5 %
Leistungsaufnahme bei Nulllast	0,09 W
Eingangsstrom 0,4 A
Schutzklasse	II/□
Anschlussart	USB
Ladedauer ca. 60 min

• Das Ladegerät ist nicht im Lieferumfang enthalten.

Gerauschemissionswert:

Messwert für Geräusch entsprechend EN 60745. Der A-bewertete Einzelereignis-Geräuschpegel, normiert auf 1 s, beträgt typischerweise:

Schalldruckpegel: L_pA = 81,98 ~dB(A)

Unsicherheit: K pA = 3 dB(A)

Schalleistungspegel: L_WA = 92,98 dB(A)

Unsicherheit: K_WA = 3 dB(A)

Gehörschutz tragen!

Schwingungsgesamtwerte ermittelt entsprechend EN 60745:

Schwingungsemissionswert a_h = 2,537 m/s^2

Unsicherheit K = 1,5m / s^2

Hinweis: Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNING!

Der Schwingungspegel wird sich entsprechend dem Einsatz des

Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisielhafte

Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschalmt ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen!

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsanicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuch-tet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f)Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschaltenlässt,ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-faltig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusätzlich arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

- Sicherheitshinweise für Eintreibgeräte

1. Gehen Sie immer davon aus, dass das Elektrowerkzeug Klammern enthalt. Die sorglose Handhabung des Eintreibgerätes kann zum unerwarteten Ausschießen von Klammern führen und Sie verletzen.
   2.Z ielen Sie mit dem Elektrowerkzeug nicht auf sich selbst oder andere Personen in der Nähe. Durch unerwartetes Auslösen wird eine Klammer ausgestoßen, was zu Verletzungen führen kann.
2. Betätigten Sie das Elektrowerkzeug nicht, bevor es fest auf das Werkstück gesetzt ist. Wenn das Elektrowerkzeug keinen Kontakt mit dem Werkstück hat, kann die Klammer von der Befestigungstelle abprallen.
   4.Trennen Sie das Elektrowerkzeug vom Netz oder vom Akku, wenn die Klammer im Elektrowerkzeug klemmt.

Wenn das Eintreibgerät angeschlossen ist, kann es beim Entferneneiner fest sitzenden Klammer versehentlich betätigterwenden.

5.Seien Sie vorsichtig beim Entfernen einer fest sitzenden Klammer. Das System kann gespannt sein und die Klammer kräftig ausgestoBen werden, während Sie versuchen die Verklemmung zu beseitigen.

1. Verwenden Sie these Eintreibgerät nicht zur Befestigung von Elektroleitungen. Es ist nicht für die Installation von Elektroleitungen geeignet, kann die Isolierung von Elektrokabeln beschädigen und so elektrischen Schlag und Feuergefahren verursichen.

- Sicherheitshinweise für Ladegeräte

1. Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
2. Kinder dürfen nicht mit dem Produkt speiten.
3. Reinigung und Benutzer-Wartung)duren nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.

4. Laden Sie keine nicht wiederaulabaren Batterien auf. Verstoß gegen diesen Hinweis führt zu Gefährdungen.

5. Sollte die Anschlussleitung beschädigt sein, so muss diese durch den Hersteller oder durch eine ähnlich qualifizierte Fachkraft ausgetauscht werden, um Gefährdungen zu vermeiden!

6. Schützen Sie elektrische Teile gegen Feuchtingkeit. Tauchen Sie diese während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten, um einen elektrischen Schlag zu vermeiden. Halten Sie das Produkt nicht unter fließendes Wasser. Beachten Sie die Anweisungen für Reinigung, Wartung und Reparatur.

7. Das Ladegerät ist nur für den Gebrauch in Innenräumen geeignet.

VorderInbetriebnahme

Hinweis: Entfernen Sie s amtliches Verpackungsmaterial vom Produkt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme idealerweise mindestens 2-3 Stunden auf. Sie konnen den Li-lonen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht. Das Produkt ist mit einem Tiefentladungsschutz ausgestattet, welcher verhindert, dass dieser unter die Entladeschlussspannung hinaus entladen wird.

Drücken Sie nicht ununterbrochen den Auslöser 1 da dies den eingebauten Akku beschädigen konnte.

Drücken Sie den Ein-/ Aus-Schalter 8 in die Position „0", wenn Sie das Produkt langere Zeit nicht verwenden oder längerere Zeit lagern sollen.

Hinweis: Wenn die Akkuladeanzeige 9 während des Betriebs rot aufleucht, befindet sich die Akku-Ladung unter 30% und der Akku muss geladen werden.

Ladevorgang starten (siehe Abb. A)

Verbinden Sie das USB-Kabel mit Hilfe des USB-Ports mit dem Ladegerät.
Verbinden Sie die andere Seite des USB-Kabels mit der USB Type C Ladebuchse am Produkt.
Schlieben Sie das Ladegerät 7 an eine Stromquelle mit 100 - 240V 50 / 60Hz an. Die Akkuladeanzeige 9 zeigt den Ladefortschnitt an. Wahrend des Ladevorgangs leuchtet diese rot. Wenn der Akku geladen ist, leuchtet sie grün.

Ladevorgang beenden

Trennen Sie das Ladegerät von der Stromquelle.
Trennen Sie das USB-Kabel 7a von der USB Type C Ladebuchse 2 des Produkts.

Hinweis: Das Produkt kann während des Ladevorgangs nicht verwendet werden. Es ist normal, dass sich der Handgriff während des Ladevorgangs liegt erwärmt.

Inbetriebnahme

- Magazin mit Klammern bestücken

Stellen Sie vor allen Arbeiten am Produkt den Ein-/ Aus-Schalter auf die Position ^ .
Drehen Sie das Produkt um.
Drucken Sie die Entriegelungtaste 3a zusammen (siehe Abb. B).
Ziehen Sie den Magazin-Schieber 3 nach hinten (siehe Abb. B).
Befüllen Sie das Magazin 4 mit Klammern (siehe Abb. C).
Drücken Sie nach dem Befüllen den Magazin-Schieber 3zurück, bis das Magazin 4komplett geschlossen ist. Lassen Sie die Entriegelungstaste 3a los. Sie muss mit einem Klick einrasten, damit das Magazin 4korrekt geschlossen ist.

Hinweis: Durch das Sichtfenster der Füllstandsanzeige 5 konnen Sie erkennen, ob das Magazin 4 noch Klammern enthalt.

Magazin mit Nägeln bestücken

Stellen Sie vor allen Arbeiten am Produkt den Ein-/ Aus-Schalter auf die Position „0".
Drehen Sie das Produkt um.
Drucken Sie die Entriegelungtaste 3a zusammen (siehe Abb. B).
Ziehen Sie den Magazin-Schieber 3 nach hinten (siehe Abb. B).
Befüllen Sie das Magazin 4 an der mit gekennzeichneten Stelle am Magazin-Schieber 3 mit Nageln (siehe Abb. C).
Drücken Sie nach dem Befüllen den Magazin-Schieber 3zurück, bis das Magazin 4 komplett geschlossen ist (siehe Abb. C).
Lassen Sie die Entriegelungstaste 3a los. Sie muss mit einem Klicken einrasten, damit das Magazin 4 korrekt geschlossen ist.

Hinweis: Durch das Sichtfenster der Füllstandsanzeige küssen Sie erkennen, ob das Magazin 4 noch Nagel enthalt.

Funktionen

Tackern und Nageln

Schalten Sie das Produkt ein, indem Sie den Ein-/ Aus-Schalter 8 in die Position „l" drucken.
Drucken Sie den Sicherheitskontakt 6 gegen das Werkstück.
Betätigen Sie den Auslöser 1 während Sie das Produkt gegen das Werkstück gedrückt halten, um eine Klammer / einen Nagel in diesen einzutreiben.
Schalten Sie das Produkt aus, indem Sie den Ein-/ Aus-Schalter 8 in die Position "0" drucken.

Hinweis: Halten Sie das Werkzeug gut fest und drücken Sie es fest auf die Arbeitsoberfläche, bevor Sie tackern / nageln. Nur so ist ein komplettes Eindringen der Klammer / des Nagels in das zu bearbeitende Material gewährleistet.

Steckengebliebene Klammern entfernen

A WARNUNG! Halten Sie das Produkt nicht am Auslöser 1, wenn eine Klammer darin stecken geblieben ist. Dieses könnte sonst versehentlich ausgelöst werden, sobald die Klammer entfern't wurde.

Hinweis: Bringen Sie den Ein-/ Aus-Schalter 8 in die Position „0", bevor Sie die verklemmte Klammer losen.

Öffnen Sie das Magazin 4 undziehen Sie den Magazin-Schieber 3 nach hinten.
Entfernen Sie die steckengebliebene Klammer aus dem Magazin 4.

Hinweis: Vermeiden Sie das Auslösen des Tackers, wenn sich keine Klammern darin befinden, um Abnutzung zu vermeiden.

Klammerlänge bestimmten

Um die geeignete Klammerlänge zu bestimmen, müssen Sie zwei Faktoren beachten:

• die Dicke des zu befestigenden Materials
• die Beschaffenheit (Härte) des Materials, in welches die Klammer / der Nagel eingetrieben wird.

Um Klammern in Sperrholz und Holzfaserplatten einzutreiben, reichen meistens Klammern mit einer Länge von 4-6 mm. Um Nagel in Sperrholz und Holzfaserplatten einzutreiben, reichen meistens Nagel mit einer Länge von 6-8 mm.

Um Klammern in Weichholz, beispiselsweise Pinie, einzutreiben, reichen meistens Klammern mit einer Länge von 8-12 mm. Um Nagel in Weichholz, beispiselsweise Pinie, einzutreiben reichen meistens Nagel mit einer Länge von 10 mm.

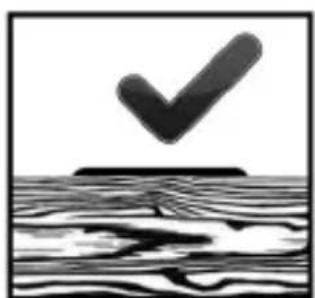

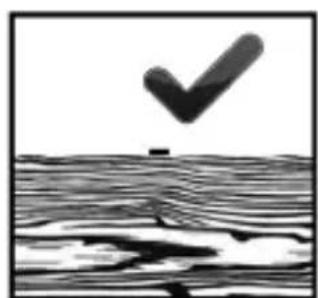

Die Klammeroberseite bzw. der Nagelkopf sollen wie dargestellt bündig auf der Oberseite des zu befestigenden Materials aufliegen.

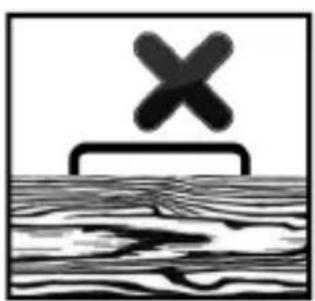

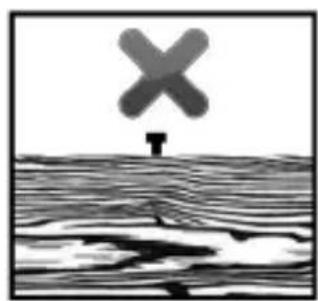

Wenn die Klammeroberseite / der Nagelkopf nicht bündig auf der Oberseite des zu befestigenden Materials aufliegt, haben Sie eine(n) zu lange(n) Klammer / Nagel verwendet. Verwenden Sie in thissem Fall die{nachstklinere Groß, um ein optimales Arbeitsergebnis zu erzielen.

Reinigung und Pflege

Schalten Sie das Produkt vor Reinigungs- und Pflegearbeiten aus, indem Sie den Ein-/ Aus-Schalter8 in die Position „0" drucken.
Das Produkt muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.

Dieses Produkt enthalt einen Lithium-lonen-Akku und fällt damit unter gesetzliche Auflagen für Gefahrengüter. Der Akkuarf vom Anwender ohne weitere Auflagen im Straßengüterverkehr transportiert werden.

Wenn der Akku von Dritten (z. B. einer Fluggesellschaft, einem Kurier) transportiert wird, müssen spezielle Auflagen zu Verpackung und Kennzeichnung erfüllt werden.

Vor der Versendung über Dritte muss ein Experte für Gefahrenstoffe konsultiert werden.

Akkus dürfen nur verschickt werden, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie die Akkus so, dass diese sich nicht in der Verpackung bewegen konnen. Beachten Sie auch insbesondere die genauen nationalen Regularien.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingsstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycliert werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen darüber.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giffige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer communalen Sammelstelle ab.

Dieses Produkt hat einen eingebauten Akku, welcher nicht durch den Benutzer ersetzt werden kann. Der Ausbau oder Austausch des Akkus darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person erfolgen, um Gefährdungen zu vermeiden. Bei der Entsorgung ist daraufhin hinzuweisen, dass these Produkt einen Akku enthalt.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfälligprodukiert und vor Anlieferung gewissenchaft geprüft. Im Falle von Mängeln thesese Produkte stehen ihren gegen den Verkäufe der Produkte gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benoigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach

unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angesehen werden konnen oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Bedienungsanleitung (unter links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

WARNING!

Lassen Sie Ihr Produkt von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceOsterreich

Tel.:[phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.:[phone]

E-Mail: [e-mail]

C E

Original-Konformitätserklärung

EU-KONFORMITÄTSERKLÄRUNG

IAN: 366100_2101

Produkt-Identifikation PARKSIDE Akku-Tacker

Modellnummer: HG06611

Der oben beschriebene Gegenstand der Einklärung stelt im Einklang mit den einschädigten Harmonisierungsvorschriften der Gemeinschaft:

Richtlinie 2006/42/EG

Richtlinie 2014/30/EU

Richtlinie 2011/65/EU

Richtlinie 2009/125/EC

Verweise auf die verwandeten einschlagigen harmonisierten Normen oder Verweise auf dieanderen technischen Spezifikationen, in Bezug auf wiehe Konformitat aklart wird:

Nr. / Telle

Richtlinie 2006/42/EG

EN 60745-1:2009/A11:2010

EN 60745-2-16:2010

Richtlinie 2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

Richtlinie 2009/125/EC

EU 2019/2020:2019-10-01

Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten:

Nr./Teile

Richtlinie 20:1/65/EU

EN 50581:2012-09

Name und Adresse des Herstellers: OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Deutschland

These Konformitätserklärung wird unter der allianigen Verantwortung des Herstellers ausgestellt.

OWIM GmbH & Co. KGstiftsbergstraße 1 D-74167 Neckarsulm Allemagne

E-Mail: [e-mail]

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Germania

Stand der Informationen · Version des informations
