BEDIENUNGSANLEITUNG NBZK 45 A1 NEVADENT

ELEKTRISCHE ZAHNBÜRSTE

15. Technische gegevens

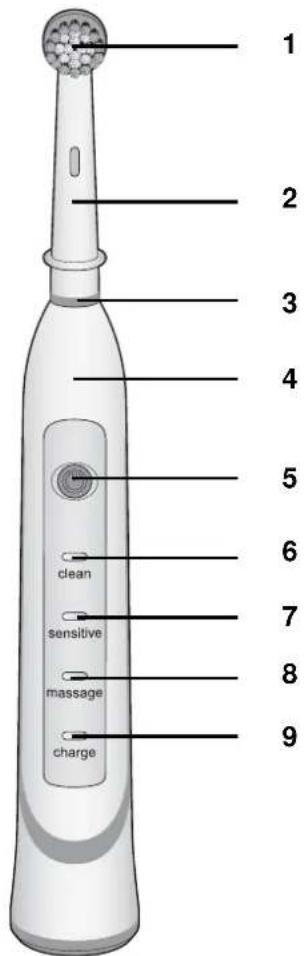

1 Bürstenkopf 2 Zahnbürsten-Aufsatz (austauschbar) 3 Markierungsring 4 Zahnbürste 5 Ein-/Aus-Schalter 6clean orange LED: Modus hohe Putzleistung 7sensitive grüne LED: Modus sanftes Bürsten 8 massage gelbe LED: Modus pulsierendes Bürsten 9charge Ladekontrollleuchte 10 Deckel 11 Fach für Zahnbürsten-Aufsätze 12 Dorn der Ladestation 13 Netzanschlussleitung und Netzstecker 14 Ladestation 15 Reiseetui (2 Dübel und 2 Schrauben ohne Abbildung) BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU57

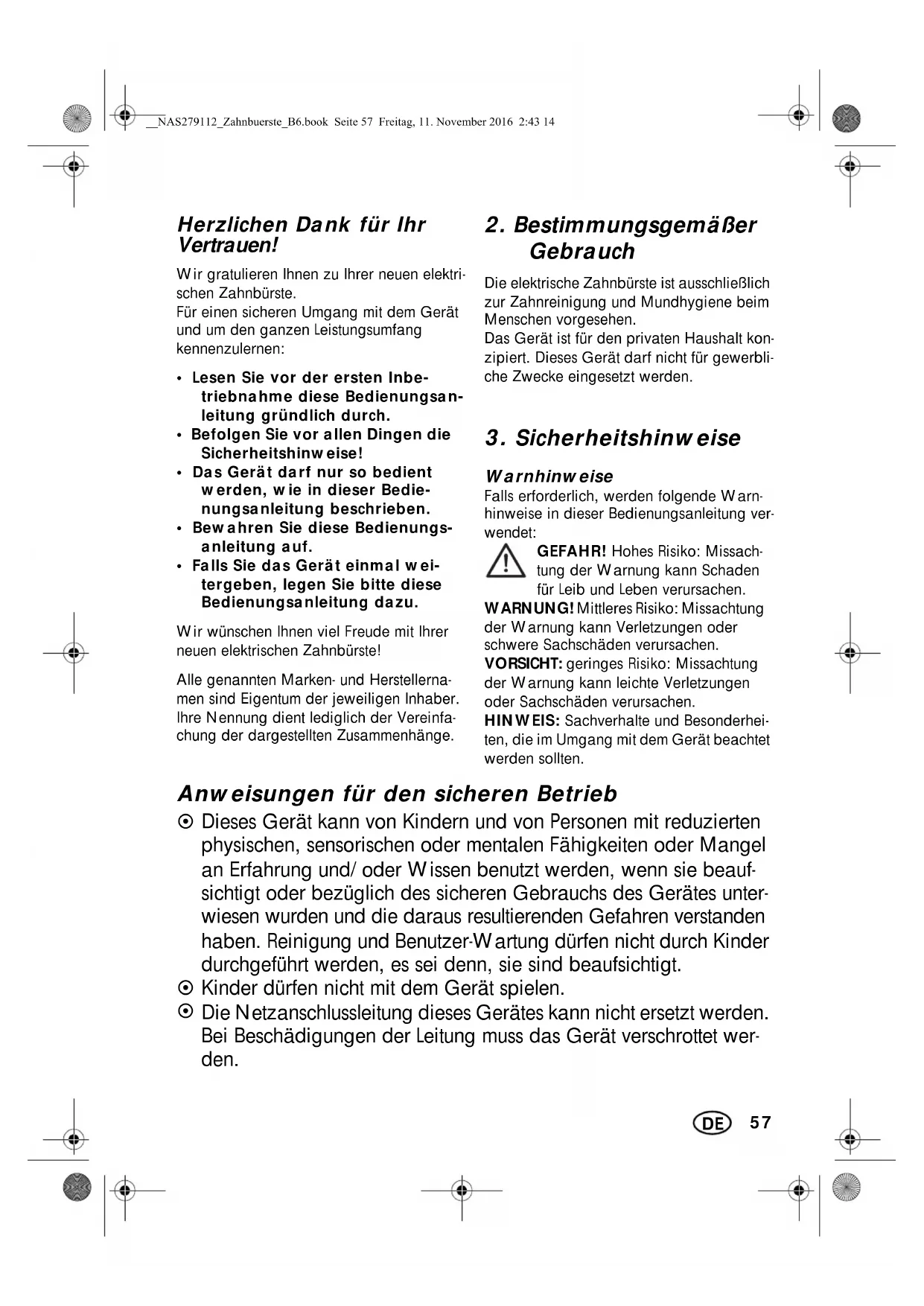

Herzlichen Dank für Ihr Vertrauen! Wir gratulieren Ihnen zu Ihrer neuen elektri- schen Zahnbürste. Für einen sicheren Umgang mit dem Gerät und um den ganzen Leistungsumfang kennenzulernen:

• Lesen Sie vor der ersten Inbe- triebnahme diese Bedienungsan- leitung gründlich durch.

• Befolgen Sie vor allen Dingen die Sicherheitshinweise!

• Das Gerät darf nur so bedient werden, wie in dieser Bedie- nungsanleitung beschrieben.

• Bewahren Sie diese Bedienungs- anleitung auf.

• Falls Sie das Gerät einmal wei- tergeben, legen Sie bitte diese Bedienungsanleitung dazu. Wir wünschen Ihnen viel Freude mit Ihrer neuen elektrischen Zahnbürste! Alle genannten Marken- und Herstellerna- men sind Eigentum der jeweiligen Inhaber. Ihre Nennung dient lediglich der Vereinfa- chung der dargestellten Zusammenhänge.

2. Bestimmungsgemäßer

Gebrauch Die elektrische Zahnbürste ist ausschließlich zur Zahnreinigung und Mundhygiene beim Menschen vorgesehen. Das Gerät ist für den privaten Haushalt kon- zipiert. Dieses Gerät darf nicht für gewerbli- che Zwecke eingesetzt werden.

3. Sicherheitshinweise

Warnhinweise Falls erforderlich, werden folgende Warn- hinweise in dieser Bedienungsanleitung ver- wendet: GEFAHR! Hohes Risiko: Missach- tung der Warnung kann Schaden für Leib und Leben verursachen. WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen. VORSICHT: geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen. HINWEIS: Sachverhalte und Besonderhei- ten, die im Umgang mit dem Gerät beachtet werden sollten. Anweisungen für den sicheren Betrieb

Dieses Gerät kann von Kindern und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter- wiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

Kinder dürfen nicht mit dem Gerät spielen.

Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigungen der Leitung muss das Gerät verschrottet wer- den. BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU58

GEFAHR durch verschluckbare Kleinteile ~ Die Markierungsringe an den Zahnbürs- ten-Aufsätzen sind verschluckbare Klein- teile. Halten Sie sie von Kindern unter 36 Monaten fern. GEFAHR für Kinder

Verpackungsmaterial ist kein Kinderspiel- zeug. Kinder dürfen nicht mit den Kunst- stoffbeuteln spielen. Es besteht Erstickungsgefahr. GEFAHR für und durch Haus- und Nutztiere ~ Von Elektrogeräten können Gefahren für Haus- und Nutztiere ausgehen. Des Weiteren können Tiere auch einen Schaden am Gerät verursachen. Halten Sie deshalb Tiere grundsätzlich von Elektrogeräten fern. GEFAHR von Stromschlag durch Feuchtigkeit ~ Die Zahnbürste, die Ladestation, die Netzanschlussleitung und der Netzste- cker dürfen nicht in Wasser oder ande- re Flüssigkeiten getaucht werden.

Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektrischen Schlages. ~ Bedienen Sie das Gerät nicht mit feuch- ten Händen. ~ Achten Sie darauf, dass die Unterlage unter dem Gerät trocken ist. ~ Sollte die Ladestation doch einmal ins Wasser gefallen sein, ziehen Sie sofort den Netzstecker und nehmen Sie erst danach die Ladestation heraus. Benut- zen Sie die Ladestation in diesem Fall nicht mehr, sondern lassen Sie diese von einer Fachwerkstatt überprüfen. GEFAHR durch Stromschlag Die Ladestation wird an die Netz- spannung angeschlossen und darf deshalb nicht in der Dusche, in der Badewanne oder über mit Wasser gefüllten Waschbecken benutzt werden. ~ Der Einbau einer Fehlerstromschutzein- richtung mit einem Nennauslösestrom von nicht mehr als 30 mA in der Haus- installation bietet zusätzlichen Schutz. Wenden Sie sich dazu an Ihren Elek- troinstallateur.

Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät, die Ladestation oder die Netzanschlussleitung sichtbare Schä- den aufweist oder wenn das Gerät zuvor fallen gelassen wurde. ~ Die Netzanschlussleitung dieses Gerä- tes kann nicht ersetzt werden. Bei Be- schädigungen der Leitung muss das Gerät verschrottet werden.

Schließen Sie den Netzstecker nur an eine ordnungsgemäß installierte, leicht zugängliche Steckdose an, deren Span- nung der Angabe auf dem Typenschild entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin leicht zugäng- lich sein. ~ Das Handteil der Zahnbürste nur mit der mitgelieferten Ladestation laden. ~ Achten Sie darauf, dass die Netzan- schlussleitung nicht eingeklemmt oder gequetscht und nicht durch scharfe Kan- ten oder heiße Stellen beschädigt wer- den kann. ~ Um die Ladestation vollständig vom Netz zu trennen, ziehen Sie den Netz- stecker. ~ Um den Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen. BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU59

~ Ziehen Sie den Netzstecker aus der Steckdose, ... … wenn eine Störung auftritt, … wenn Sie das Gerät nicht benutzen, … bevor Sie das Gerät reinigen und … bei Gewitter. ~ Um Gefährdungen zu vermeiden, neh- men Sie keine Veränderungen am Gerät vor. Lassen Sie Reparaturen nur von ei- ner Fachwerkstatt bzw. im Service-Cen- ter durchführen. ~ Bei Verwendung eines Verlängerungska- bels muss dieses den gültigen Sicher- heitsbestimmungen entsprechen. WARNUNG ~ Wenn Sie die Ladestation an der Wand befestigen wollen, prüfen Sie, welches Befestigungsmaterial geeignet ist. Im Zweifel lassen Sie die Montage einen Fachmann durchführen. ~ Prüfen Sie vor dem Bohren, dass sich keine Wasserrohre oder Stromleitungen an der entsprechenden Stelle in der Wand befinden. VORSICHT ~ In den ersten Tagen der Verwendung ei- ner elektrischen Zahnbürste kann es bei manchen Anwendern zu leichtem Zahn- fleischbluten kommen. Falls das Bluten mehrere Tage andauert, ist ein Zahnarzt aufzusuchen. ~ Vermeiden Sie zu starken Druck beim Bürsten, um das Zahnfleisch nicht zu verletzen und die Lebensdauer der Bors- ten zu verlängern.

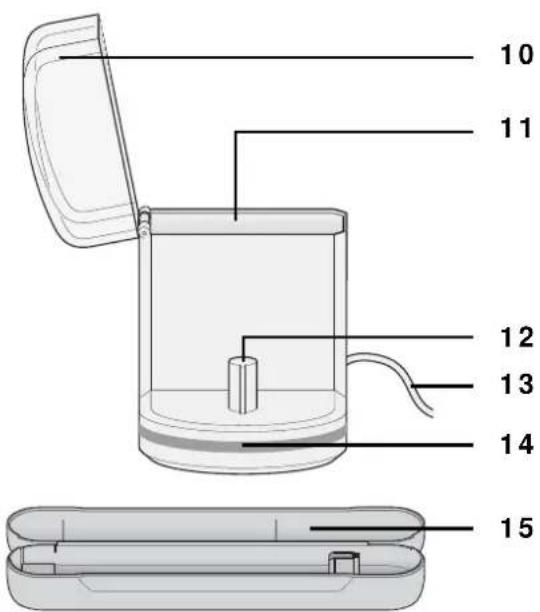

1Zahnbürste|4 8 Zahnbürsten-Aufsätze|2 1 Ladestation|14 1 Reiseetui|15 2 Dübel und Schrauben 1 Bedienungsanleitung

• Entfernen Sie sämtliches Verpackungs- material.

• Überprüfen Sie, ob das Gerät unbe- schädigt ist.

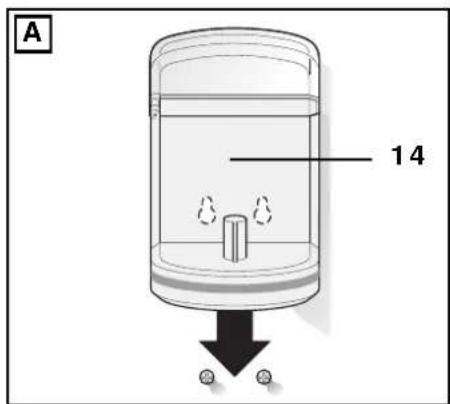

Bild A: An den Löchern auf der Rückseite kann die Ladestation auch an einer Wand hängend befestigt werden. HINWEIS:

• Beachten Sie bei der Auswahl des Boh- rers die Dübelgröße! BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU60

• Laden Sie den Akku vor dem ersten Ge- brauch vollständig auf. Dies dauert 14 - 16 Stunden.

• Stellen Sie die Zahnbürste|4 nach dem Gebrauch auf den Dorn|12 der Lade- station. So haben Sie immer die volle Leistungsfähigkeit der Zahnbürste|4. Der Akku wird durch das regelmäßige Laden nicht geschädigt.

1. Stecken Sie den Netzstecker|13 der La-

destation|14 in eine geeignete Steckdo- se. Die Steckdose muss auch nach dem Anschließen jederzeit gut zugänglich sein.

2. Stellen Sie die ausgeschaltete Zahnbürs-

te|4 auf den Dorn|12 der Ladestation. Die Ladekontrollleuchte charge|9 leuch- tet während des gesamten Ladevorgangs rot. Ist der optimale Ladezustand er- reicht, so leuchtet die Ladekontrollleuchte charge|9 grün. Akku-Signale: Ladekontrollleuchte charge

- Zahnbürste|4 auf Ladestation|14: Lade- kontrollleuchte charge|9 leuchtet grün: Der Akku ist voll geladen. - Zahnbürste|4 auf Ladestation|14: Lade- kontrollleuchte charge|9 leuchtet rot: Der Akku wird geladen. - Zahnbürste|4 schaltet sich aus: Lade- kontrollleuchte charge|9 blinkt rot. La- den Sie den Akku auf. - Der Akku wird während des Putzvor- gangs schwach: Ladekontrollleuchte charge|9 blinkt rot. Laden Sie den Akku auf.

Aufsätze Im Lieferumfang sind 8 Zahnbürsten-Aufsät- ze|2 enthalten. Über die verschiedenfarbigen Markierungs- ringe|3 können Sie die Zahnbürsten-Aufsät- ze|2 unterschiedlichen Familienmitgliedern zuordnen. Die Zahnbürsten-Aufsätze|2 können im Fach|11 der Ladestation|14 aufbewahrt werden.

• Nehmen Sie einen Zahnbürsten-Auf- satz|2 und schieben ihn oben auf den Dorn der Zahnbürste|4.

• Zum Entfernen ziehen Sie den Zahn- bürsten-Aufsatz|2 vorsichtig nach oben ab. HINWEIS:

• Es empfiehlt sich, die Zahnbürsten-Auf- sätze|2 alle 3|Monate oder nach Infekti- onen auszutauschen (siehe „Zahnbürsten-Aufsätze bestellen” auf Seite 63). BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU61

VORSICHT: ~ In den ersten Tagen der Verwendung ei- ner elektrischen Zahnbürste kann es bei manchen Anwendern zu leichtem Zahn- fleischbluten kommen. Falls das Bluten mehrere Tage andauert, ist ein Zahnarzt aufzusuchen. ~ Falls Sie in den letzten zwei Monaten ei- nen zahnchirurgischen Eingriff hatten, fragen Sie einen Zahnarzt vor der Be- nutzung der Zahnbürste. ~ Vermeiden Sie zu starken Druck beim Bürsten, um das Zahnfleisch nicht zu verletzen und die Lebensdauer der Bors- ten zu verlängern.

Die Zahnbürste|4 verfügt über 3 verschiede- ne Modi.

• Je nach gewünschtem Modus drücken Sie den Ein-/Aus-Schalter |5 im aus- geschaltetem Zustand 1, 2 oder 3 mal: - 1x: Modus hohe Putzleistung (clean: orange LED|6 leuchtet - zur Reinigung der Zähne) - 2x: Modus sanftes Bürsten (sensitive: grüne LED|7 leuchtet - zur Reinigung der Zähne bei empfind- lichem Zahnfleisch) - 3x: Modus pulsierendes Bürsten (massage: gelbe LED|8 leuchtet - zur Massage des Zahnfleisches)

1. Nehmen Sie die Zahnbürste|4 aus der

2. Feuchten Sie die Borsten an, tragen Sie

Zahncreme auf und schalten Sie die Zahnbürste|4 erst ein, wenn sich der Bürstenkopf|1 im Mund befindet.

3. Je nach gewünschtem Modus drücken

Sie den Ein-/Aus-Schalter |5 1, 2 oder 3 mal: -orange LED clean|6: Modus hohe Putzleistung - grüne LED sensitive|7: Modus sanftes Bürsten -gelbe LED massage|8: Modus pulsierendes Bürsten

4. Führen Sie den Bürstenkopf|1 ohne fes-

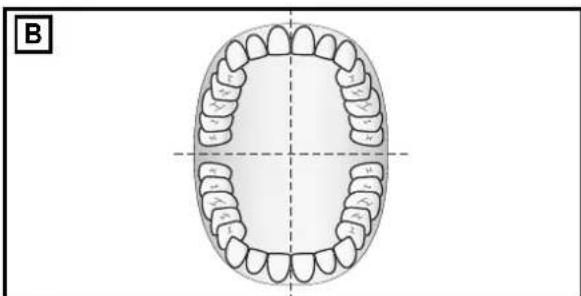

ten Druck langsam von Zahn zu Zahn. Reinigen Sie dabei sorgfältig alle Zahnoberflächen, die Innenseiten der Zähne und die Zahnränder. Bild B: Die empfohlene Putzdauer be- trägt mindestens 2|Minuten, eingeteilt in je 30 Sekunden pro Mundbereich (unten rechts, unten links, oben rechts, oben links). Die Zahnbürste signalisiert diese Zeitintervalle durch eine kurze Unterbrechung. Nach 2 Minuten gibt es mehrere kurze Unterbrechungen, die darauf hinweisen, dass die empfohle- ne Putzdauer erreicht ist.

5. Drücken Sie den Ein-/Aus-Schalter |5

so oft, bis die Zahnbürste ausgeschaltet ist. Nehmen Sie den Bürstenkopf|1 erst aus dem Mund, wenn die Zahnbürste|4 ausgeschaltet ist. HINWEIS:

• Es empfiehlt sich, die Zahnbürsten-Auf- sätze|2 alle 3|Monate oder nach Infekti- onen auszutauschen (siehe „Zahnbürsten-Aufsätze bestellen” auf Seite 63). BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU62

9. Transport auf Reisen

Für den Transport auf Reisen verpacken Sie die Zahnbürste|4 im Reiseetui|15.

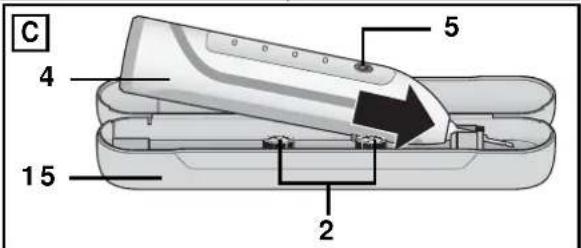

1. Bild C: Stecken Sie die ausgeschaltete

Zahnbürste|4 mit dem Dorn in die Hal- terung auf dem Boden des Reiseetu- is|15. Dabei muss der Ein-/Aus- Schalter |5 nach oben zeigen.

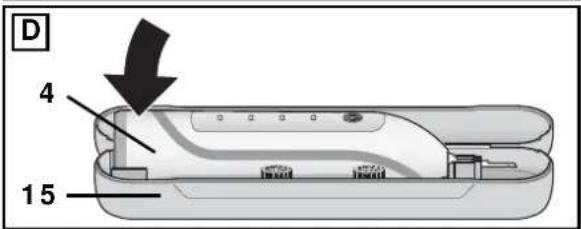

2. Bild D: Drücken Sie die Zahnbürste|4

herunter, sodass sie fest in den Halte- rungen im Reisetui|15 sitzt. HINWEIS:

• Nur wenn Sie die Zahnbürste|4 auf die- se Weise im Reiseetui|15 verpacken, ist sie gegen versehentliches Einschal- ten geschützt.

3. Bild C: Die Zahnbürsten-Aufsätze|2

können in den Halterungen neben der Zahnbürste|4 befestigt werden.

10. Reinigen / Hygiene-

anforderungen GEFAHR durch Stromschlag! ~ Ziehen Sie vor jeder Reinigung der La- destation|14 den Netzstecker|13 aus der Netzsteckdose. ~ Die Zahnbürste|4 und die Ladestati- on|14 nicht ins Wasser tauchen! Die Ladestation|14 muss komplett tro- cken sein, ehe sie wieder an die Steck- dose angeschlossen wird.

• Zum hygienischen Funktionserhalt der Zahnbürsten-Aufsätze|2 spülen Sie die- se nach jedem Gebrauch gründlich ab und lassen sie trocknen.

• Einmal pro Woche nehmen Sie den Zahnbürsten-Aufsatz|2 ab und reinigen ihn mit warmem Wasser.

• Spülen Sie die Zahnbürste|4 ebenfalls ab und reiben Sie diese trocken.

• Die Ladestation|14 ggf. mit einem feuchten Tuch abwischen und trockenrei- ben.

• Trennen Sie das Gerät vom Netz und la- gern Sie es trocken.

Dieses Produkt unterliegt der euro- päischen Richtlinie 2012/19/EU. Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union ei- ner getrennten Müllsammlung zugeführt wer- den muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörtei- le. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektroni- schen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzie- ren und die Umwelt zu entlasten. Informatio- nen zur Entsorgung und der Lage des nächsten Recyclinghofes erhalten Sie z.|B. bei Ihrer Stadtreinigung oder in den Gelben Seiten. Der in diesem Gerät integrierte Akku darf nicht in den Hausmüll. Das Gerät muss mit dem einge- bauten Akku fachgerecht ent- sorgt werden. Verpackung Wenn Sie die Verpackung entsorgen möch- ten, achten Sie auf die entsprechenden Um- weltvorschriften in Ihrem Land. BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU63

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein klei- nes Problem, das Sie selbst beheben kön- nen. WARNUNG vor Verletzungen! ~ Versuchen Sie auf keinen Fall, das Ge- rät selbstständig zu reparieren.

Aufsätze bestellen Sie können die Zahnbürsten-Aufsätze|2 per Internet nachbestellen: http://shop.hoyerhandel.com

1. Scannen Sie den QR-Code mit Ihrem

2. Mit dem QR-Code gelangen Sie auf

eine Webseite, wo Sie die Nachbestel- lung vornehmen können. Fehler Mögliche Ursachen / Maßnahmen Das Gerät lässt sich nicht ein- schalten.

• Ist der Akku leer? Ladekontroll- leuchte charge|9 leuchtet nicht.

• Die Ladestation|14 ist nicht mit dem Netz verbunden. BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU64

15. Technische Daten

Technische Änderungen vorbehal- ten.

HOYER|Handel GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3|Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Ver- käufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch un- sere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den Original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahres- frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz be- schrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleis- tung nicht verlängert. Dies gilt auch für ersetz- te und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müs- sen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfal- lende Reparaturen sind kostenpƃichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Aus- lieferung gewissenhaft geprüft. Modell: NAZ 3.7 A1 Netzspannung: 100-240 V ~ 50/60 Hz Schutzklasse: II Leistung: 1,4 W Akku: 1x3,7 V (Gleichspan- nung) Li-lon 600 mAh Ladezeit (ers- tes Aufladen): 14-16 Stunden Abmessungen: (B x H x T): ca. 80 x 260 x 90 mm Gewicht: ca. 330 g Schutzart Ladestation: IPX7 (geschützt gegen die Wir- kungen beim zeitweiligen Untertauchen) Schutzart Handteil: IPX4 (geschützt gegen Spritzwasser) LEDs: RG 0 Umgebungs- bedingungen: 10 °C bis 40 °C Luftfeuchtigkeit 40 bis 85% relativ BB1$6B=DKQEXHUVWHB%ERRN6HLWH)UHLWDJ1RYHPEHU65

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Von der Garantie ausgeschlossen sind Verschleißteile, die normaler Abnutzung ausgesetzt sind und Be- schädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Leuchtmittel oder andere Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Be- nutzung des Produkts sind alle in der Bedie- nungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedie- nungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch be- stimmt. Bei missbräuchlicher und unsachge- mäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserem autori- sierten Service-Center vorgenommen wur- den, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen die Ar- tikelnummer IAN:|279112 und den Kassenbon als Nachweis für den Kauf bereit.

• Die Artikelnummer finden Sie auf dem Typenschild, einer Gravur, auf dem Ti- telblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unter- seite des Gerätes.

• Sollten Funktionsfehler oder sonstige Män- gel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder per E-Mail.

• Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbe- legs (Kassenbon) und der Angabe, wor- in der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift über- senden. Auf www.lidl-service.com können Sie diese und viele weitere Handbü- cher, Produktvideos und Software herunterladen. Service-Center Service Deutschland Tel.: 0800 5435 111 (kostenfrei) E-Mail: hoyer@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: hoyer@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: hoyer@lidl.ch IAN: 279112 Lieferant Bitte beachten Sie, dass die folgende An- schrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das genannte Service-Center. HOYER Handel GmbH Tasköprüstraße 3 22761 Hamburg Deutschland
