5GB72290 - Herd BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Gaskochfeld
Marke	Blaupunkt
Modell	5GB72290
Abmessungen (B x T x H)	750 x 520 x 90 mm
Gesamtleistung	11,1 kW
Gasart	Erdgas G20 (20 mbar); umrüstbar auf Flüssiggas G30 (29 mbar)
Anzahl der Brenner	5 (1 Schnellbrenner, 2 Semi-Schnellbrenner, 1 Hilfsbrenner, 1 Dreifachkronenbrenner)
Zündung	Automatisch mit Sicherheitsvorrichtung gegen Flammenausfall
Oberflächenmaterial	Glas
Stromversorgung	220-240 V, 50-60 Hz, 2 W
Gasanschluss	Gewinde G1/2
Brennerklassen	Schnellbrenner: Ø200-240 mm; Semi-Schnellbrenner: Ø160-180 mm; Hilfsbrenner: Ø120-160 mm
Reinigung	Neutralreiniger und weiches Tuch; Brenner abnehmbar
Sicherheit	Gasabsperrvorrichtung bei Flammenausfall; Kindersicherung
Gewicht	Nicht angegeben (Schätzung ~15 kg)

Häufig gestellte Fragen - 5GB72290 BLAUPUNKT

Wie zünde ich einen Brenner auf dem Kochfeld Blaupunkt 5GB72290 an?

Drücken Sie den Brennerknopf und drehen Sie ihn gegen den Uhrzeigersinn bis zur maximalen Position. Halten Sie ihn nach dem Zünden 15 Sekunden lang gedrückt. Bei Stromausfall verwenden Sie vorsichtig ein Streichholz.

Was tun, wenn eine Flamme versehentlich erlischt?

Schalten Sie den Brennerregler aus, warten Sie mindestens eine Minute, bevor Sie ihn wieder anzünden. Wenn dies häufig vorkommt, überprüfen Sie, ob die Brennerkappe richtig montiert ist und die Düsenlöcher nicht verstopft sind.

Welche Gasart wird mit diesem Kochfeld verwendet?

Das Gerät ist werkseitig für Erdgas G20 bei 20 mbar eingestellt. Es kann mit den mitgelieferten Düsen (optionales Zubehör) auf Flüssiggas G30 bei 29 mbar umgerüstet werden. Die Umrüstung muss von einem qualifizierten Techniker durchgeführt werden.

Welche Topfdurchmesser werden für jeden Brenner empfohlen?

Dreifachkronen- und Schnellbrenner: Ø200-240 mm; Semi-Schnellbrenner: Ø160-180 mm; Hilfsbrenner: Ø120-160 mm. Verwenden Sie flache und dicke Böden.

Wie reinige ich die Brenner des Kochfelds?

Entfernen Sie die Kappen und Diffusoren, tauchen Sie sie in heißes Wasser mit Spülmittel, trocknen Sie sie gründlich. Reinigen Sie die Basis mit einem feuchten Tuch. Stellen Sie sicher, dass die Flammenlöcher sauber und trocken sind, bevor Sie sie wieder zusammenbauen.

Was tun, wenn Gasgeruch festgestellt wird?

Stellen Sie die Nutzung des Geräts sofort ein, schließen Sie das Hauptgasventil, öffnen Sie Fenster, berühren Sie keine elektrischen Schalter und kontaktieren Sie den Kundendienst von einem externen Telefon aus.

Wie installiere ich das Kochfeld in einer Arbeitsplatte?

Schneiden Sie eine Öffnung in den angegebenen Maßen (750x520 mm) aus, bringen Sie die mitgelieferte Dichtung an, setzen Sie das Gerät ein und befestigen Sie es mit den Befestigungswinkeln. Die Installation muss von einem Fachmann durchgeführt werden.

Warum zündet mein Brenner nicht oder erzeugt eine gelbe Flamme?

Überprüfen Sie die Stromversorgung, die Position der Brennerkappe und ob die Düsenlöcher nicht verstopft sind. Eine gelbe Flamme deutet auf schlechte Verbrennung hin: Reinigen Sie den Brenner und überprüfen Sie die Gasart.

Kann ich Glastöpfe auf diesem Kochfeld verwenden?

Ja, sofern sie für Gas geeignet sind. Wenn die Glasoberfläche Risse bekommt, schalten Sie das Gerät aus, um elektrische Gefahren zu vermeiden.

Wie rüste ich das Kochfeld von Erdgas auf Flüssiggas um?

Schalten Sie Gas und Strom ab, ersetzen Sie die Düsen durch die für Flüssiggas geeigneten (Referenzen in der Anleitung), dann stellen Sie die minimale Flamme mit einem Schraubendreher ein. Dieser Vorgang muss von einem qualifizierten Techniker durchgeführt werden.

BEDIENUNGSANLEITUNG 5GB72290 BLAUPUNKT

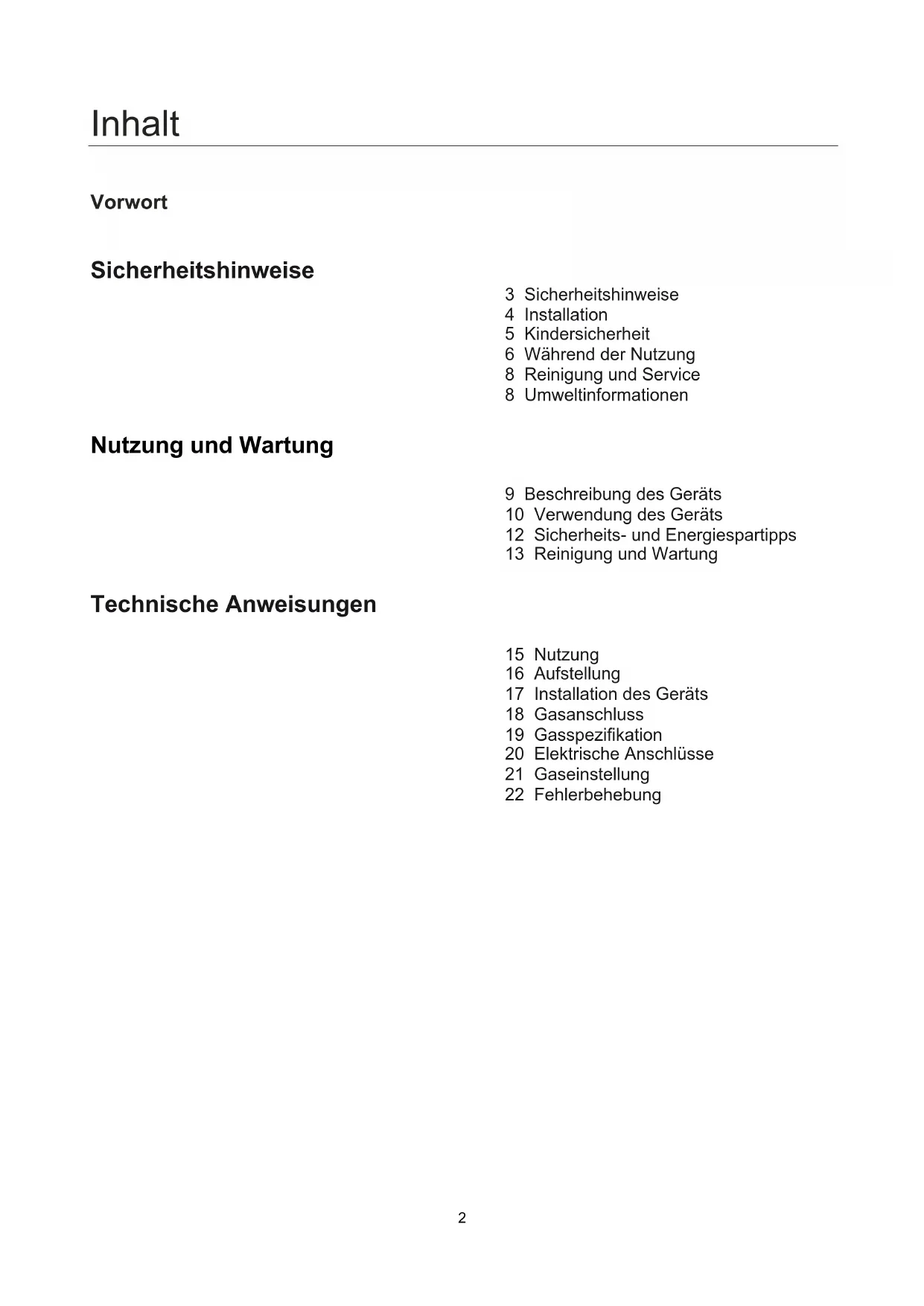

3 Sicherheitshinweise 4 Installation 5 Kindersicherheit 6 Während der Nutzung 8 Reinigung und Service 8 Umweltinformationen

Nutzung und Wartung

9 Beschreibung des Geräts 10 Verwendung des Geräts 12 Sicherheits- und Energiespartipps 13 Reinigung und Wartung

Technische Anweisungen

15 Nutzung 16 Aufstellung 17 Installation des Geräts 18 Gasanschluss 19 Gasspezifikation 20 Elektrische Anschlüsse 21 Gaseinstellung 22 Fehlerbehebung

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung zu lesen, bevor Sie das Gerät installieren oder benutzen. Diese Gebrauchsanweisung ist für alle zukünftigen Nachfragen aufzubewahren. Wenn das Gerät verkauft oder an eine andere Person übergeben wird, muss auch diese Bedienungsanleitung an den neuen Benutzer weitergegeben werden. Der Hersteller lehnt jede Haftung bei Nichtbeachtung dieser Sicherheitsmaßnahmen ab. Die folgenden Hinweise sind so gestaltet, dass sie leicht verständlich sind, damit Unfälle durch Missbrauch im Voraus vermieden und das Gerät bequemer bedient werden kann. Lesen Sie die folgenden Kapitel sorgfältig durch.

Gefahr/Warning	Die Nichtbeachtung diesen Zeichens kann zu schweren Verletzungen oder zum Tod führen.
Achtung	Die Nichtbeachtung diesen Zeichens kann zu leichten Verletzungen oder Sachschäden führen.

Die folgenden Zeichen werden in der Betriebsanleitung verwendet:

Achtung

Kein Feuerzeug

Kein Zugriff

Absolutes Muss

Wenn Gas austritt, gehen Sie wie folgt vor:

• Schalten Sie nicht das Licht ein.
• Schalten Sie kein Elektrogerät ein/aus und berühren Sie keinen Netzstecker.
• Verwenden Sie kein Telefon.

1 Stellen Sie die Verwendung des Produkts ein und schließen Sie das mittlere Ventil. 2 Öffnen Sie die Fenster, um zu lüften. 3 Wenden Sie sich an unseren Kundenservice, indem Sie ein Telefon im Freien benutzen.

0

• Das Brenngas enthält Mercaptan (Geruch von verfaultem Knoblauch oder Ei), sodass Sie ein Gasleck schon riechen können, wenn nur 1/1000 des Gases in der Luft ist.

Warnung

• Dieses Gerät ist gemäß den geltenden Vorschriften zu installieren und nur in einem gut belüfteten Raum zu verwenden.

• Stellen Sie vor der Installation sicher, dass die Gas- und Stromversorgung mit dem auf dem Typenschild angegebenen Typ übereinstimmt.

220V-240V

• Wenn dieses Gerät in Wasserfahrzeugen oder Wohnwagen installiert wird, sollte es nicht als Raumheizung verwendet werden.

Die Gasleitung und das Elektrokabel müssen so verlegt sein, dass sie keine Teile oder das Gerät berühren.

Achtung

• Dieses Gerät sollte von einem qualifizierten Techniker oder Installateur installiert werden. Die Einstellbedingungen für dieses Gerät sind auf dem Etikett oder Typenschild angegeben. Entfernen Sie alle Verpackungen, bevor Sie das Gerät in Betrieb nehmen. Vergewissern Sie sich nach dem Auspacken des Gerätes, dass das Produkt nicht beschädigt ist und dass sich das Anschlusskabel in einwandfreiem Zustand befindet. Andernfalls wenden Sie sich vor der Installation des Geräts an den Händler. Die angrenzenden Möbel und alle in der Installation verwendeten Materialien müssen während des Gebrauchs eine Mindesttemperatur von 85°C über der Umgebungstemperatur des Raumes, in dem sie sich befinden, aushalten können. Falls die Brennerflammen versehentlich gelöscht werden, schalten Sie die Brennersteuerung aus und warten Sie mindestens eine Minute, bis Sie sie erneut entzünden. Die Nutzung eines Gasherdes erzeugt Wärme und Feuchtigkeit in dem Raum, in dem das Gerät installiert ist. Achten Sie auf eine gute Belüftung der Küche: Halten Sie die vorgesehenen Belüftungslöcher offen oder installieren Sie eine mechanische Belüftungsvorrichtung (mechanische Dunstabzugshaube).
• Eine längere intensive Nutzung des Gerätes kann eine zusätzliche Belüftung erfordern, z. B. das Öffnen eines Fensters, oder eine effektivere Belüftung, z. B. eine stärkere mechanische Belüftung, falls vorhanden.

Warnung

• Lassen Sie keine Kinder in der Höhe des Gerätes spielen. Das Gerät wird heiß, wenn es in Betrieb ist. Kinder sollten bis zur Abkühlung ferngehalten werden.

Achtung

• Dieses Gerät ist für die Nutzung durch Erwachsene konzipiert. Kinder können sich auch verletzen, indem sie Pfannen oder Töpfe vom Gerät ziehen.
• Dieses Gerät darf nicht von Kindern oder anderen Personen verwendet werden, deren körperliche, sensorische oder geistige Fähigkeiten oder mangelnde Erfahrung und Kenntnisse sie daran hindern, das Gerät sicher ohne Aufsicht oder Anleitung durch eine verantwortliche Person zu benutzen.

Verwenden Sie das Gerät nur zur Zubereitung von Speisen.

• Nehmen Sie keine Veränderungen am Gerät vor. Der Brennerbereich ist nicht für den Betrieb mit einem externen Timer oder einem separaten Fernbedienungssystem ausgelegt.

Die Nutzung eines Gasherdes erzeugt Wärme und Feuchtigkeit in dem Raum, in dem das Gerät installiert ist. Achten Sie auf eine gute Belüftung der Küche: Halten Sie die vorgesehenen Belüftungslöcher offen oder installieren Sie eine mechanische Belüftungsvorrichtung (mechanische Dunstabzugshaube).

• Verwenden Sie dieses Gerät nicht, wenn es mit Wasser in Berührung kommt. Bedienen Sie dieses Gerät nicht mit nassen Händen.

Die Heiz- und Kochflächen des Gerätes werden während des Gebrauchs heiß. Seien Sie stets vorsichtig.

• Verwenden Sie keine großen Tücher, Geschirrtücher oder ähnliches, da die Enden die Flammen berühren und Feuer fangen können.

Lassen Sie das Gerät beim Kochen niemals unbeaufsichtigt.

• Verwenden Sie keine instabilen oder unförmigen Pfannen, da sie kippen oder versehentlich entleert werden können.

• Verwenden oder lagern Sie in der Nähe dieses Gerätes keine brennbaren Materialien.

Verderbliche Lebensmittel, Kunststoffartikel und Aerosole können durch die Hitzeinwirkung beeinträchtigt werden und sollten nicht über oder unter dem Gerät

gelagert werden.

Versprühen Sie während des Betriebs keine Aerosole in der Nähe dieses Gerätes.

Achten Sie darauf, dass sich die Bedienknöpfe bei Nichtgebrauch in der Position ● befinden.

Achtung

• Dieses Gerät ist ausschließlich für das Kochen zu Hause bestimmt. Es ist nicht für gewerbliche oder industrielle Zwecke ausgelegt. ■ Eine längere intensive Nutzung des Gerätes kann eine zusätzliche Belüftung erfordern, z. B. das Öffnen eines Fensters oder eine stärkere mechanische Belüftung, falls vorhanden.
• Verwenden Sie beim Berühren von heißen Töpfen und Pfannen hitzebeständige Topflappen oder Handschuhe. Lassen Sie beim Anheben von Kochgeschirr keine Topflappen in die Nähe offener Flammen gelangen. Achten Sie darauf, dass Topflappen oder Handschuhe nicht feucht oder nass werden, da dadurch die Wärme schneller durch das Material transportiert wird und die Gefahr besteht, dass Sie sich verbrennen.
• Verwenden Sie die Brenner nur, wenn Sie Töpfe und Pfannen darauf aufgestellt haben. Erhitzen Sie keine leeren Töpfe oder Pfannen.
• Verwenden Sie auf dem Gerät niemals Kunststoff- oder Aluminiumfolienschalen. ■ Bei der Verwendung anderer Elektrogeräte ist darauf zu achten, dass das Kabel nicht mit den Oberflächen des Kochbereichs in Berührung kommt.
• Wenn Sie mechanische Teile in Ihrem Körper haben, z. B. eine künstliche Herzklappe, konsultieren Sie vor der Benutzung des Gerätes einen Arzt.
• Verwenden Sie keine Geschirrtücher oder ähnliche Materialien anstelle eines Topflappens. Diese Tücher können über einem bereits heißen Brenner Feuer fangen. ■ Bei der Verwendung von Glaskochgeschirr ist darauf zu achten, dass es für das Kochen auf der oberen Platte ausgelegt ist. Wenn die Oberfläche aus gesprungenem Glas besteht, schalten Sie das Gerät aus, um einen Stromschlag zu vermeiden. Drehen Sie die Griffe des Kochgeschirrs zur Seite oder zur Mitte, sodass sie sich nicht über benachbarte Brenner erstrecken, um Verbrennungen, die Entflammung brennbarer Materialien und Verschüttungen zu minimieren. Schalten Sie die Brenner immer aus, bevor Sie das Kochgeschirr entfernen. Seien Sie stets wachsam, wenn Lebensmittel bei hoher Flammenintensität gebraten werden. Erwärmen Sie Fett immer langsam und passen Sie auf, während es erhitzt wird. Lebensmittel, die frittiert werden sollen, sollen so trocken wie möglich sein. Frost auf Tiefkühlkost oder Feuchtigkeit auf frischen Lebensmitteln kann dazu führen, dass heißes Fett aus der Pfanne spritzt. Versuchen Sie niemals, eine Pfanne mit heißem Fett, insbesondere eine Fritteuse, zu bewegen. Warten Sie, bis das Fett vollständig abgekühlt ist.

Warnung

• Verwenden Sie niemals scheuernde oder ätzende Reinigungsmittel.

• Dieses Gerät darf nur von einem autorisierten Servicetechniker repariert oder gewartet werden und es dürfen nur Originalersatzteile verwendet werden.

Achtung

• Bevor Sie das Gerät reinigen, sollten Sie es vom Netz trennen und abkühlen lassen.
• Zur Reinigung des Gerätes sollten Sie keinen Dampfstrahler oder andere Hochdruckreinigungsgeräte verwenden.

Umweltinformationen

Entsorgen Sie die Verpackung nach der Installation unter Berücksichtigung von Sicherheit und Umwelt. Wenn Sie ein altes Gerät entsorgen, machen Sie es unbrauchbar, indem Sie das Kabel abschneiden.

Korrekte Entsorgung dieses Produkts (Entsorgung von Elektro- und Elektronik-Altgeräten)

• Diese Kennzeichnung auf dem Produkt oder seinen Handbüchern weist darauf hin, dass es am Ende seiner Lebensdauer nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyceln Sie das Gerät verantwortungsbewusst, um die nachhaltige Wiederverwendung von Ressourcen zu fördern.
• Private Nutzer sollen sich entweder an den Händler, bei dem sie dieses Produkt gekauft haben, oder an ihre örtliche Regierungsstelle wenden, um zu erfahren, wo und wie sie dieses Produkt zum umweltfreundlichen Recycling bringen können. Gewerbliche Nutzer sollen sich an ihren Lieferanten wenden und die Allgemeinen Geschäftsbedingungen des Kaufvertrages überprüfen. Dieses Produkt sollte zur Entsorgung nicht mit anderen gewerblichen Abfällen vermischt werden.

Kochfeld	Abmessungen (BxTxH)	Zündvor-richtung	Gasan-schluss	Elektrischer Anschluss	Brenner Merkmale	ΣQn
Glas	750x520x90	Dauerzün-dung Art	G1/2 Ge-winde	220-240 VAC, 50-60 Hz, 2W	Schnell (1), Halbschnell (2), Hilfsbrenner (1), Dreifachkrone (1)	11,1 kW

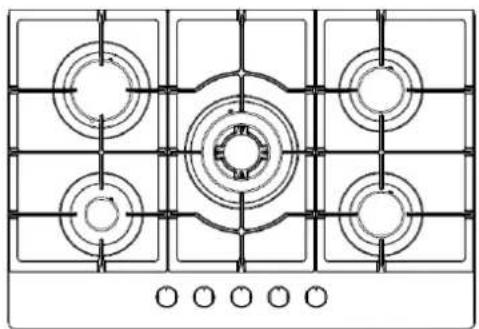

Beschreibung des Geräts

Zubehör

Halterung (4)

Dichtmittel (4)

Schraube (4)

Injektor (5)

Gasanschluss (1)

Anleitung (1)

Verwendung des Geräts

Die folgenden Symbole erscheinen auf dem Bedienfeld neben jedem Bediengriff:

Schwarzer Kreis: Gas aus

Grosse Flamme: maximale Einstellung

Kleine Flamme: minimale Einstellung

Die minimale Einstellung ist am Ende der Linksdrehung des Bediengriffs. Alle Betriebspositionen müssen zwischen der maximalen und minimalen Position gewählt werden. Das Symbol auf dem Bedienfeld zeigt dem Bediener an, welchen Brenner er einschaltet.

Automatische Zündung mit Flammenausfallsicherung

Das Gerät ist an jedem Brenner mit einer Flammenausfallsicherung ausgestattet, die den Gasstrom zum Brennerkopf bei Erlöschen der Flamme stoppen soll.

Automatische Zündung mit Flammenausfallsicherung

Das Gerät ist an jedem Brenner mit einer Flammenausfallsicherung ausgestattet, die den Gasstrom zum Brennerkopf bei Erlöschen der Flamme stoppen soll.

Einen Brenner anzünden:

Drücken Sie den Bedienknopf des anzuzündenden Brenners ein und drehen Sie ihn gegen den Uhrzeigersinn auf die maximale Position. Wenn Sie den Bedienknopf gedrückt halten, schaltet sich die automatische Zündung des Brenners ein. Wenn die Flamme des Brenners angezündet wurde, halten Sie den Bedienknopf noch 15 Sekunden lang gedrückt. Wenn der Brenner nach 15 Sekunden nicht gezündet hat, stoppen Sie den Betrieb des Gerätes und öffnen Sie die Klappe und/oder warten Sie mindestens 1 Minute, bevor Sie ein weiteres Anzünden des Brenners versuchen. Nach diesem 15-Sekunden-Intervall drehen Sie zur Regulierung der Flamme den Bedienknopf weiter gegen den Uhrzeigersinn, bis die Flamme auf einem geeigneten Niveau steht. Die Betriebsposition MUSS sich zwischen der maximalen und der minimalen Position befinden. Um den Brenner auszuschalten, drehen Sie den Bedienknopf bis zum Anschlag im Uhrzeigersinn, um das Gas abzuschalten. Im Falle eines Stromausfalls können die Brenner durch sorgfältige Verwendung eines Streichholzes angezündet werden.

• Der Durchmesser des Topf-/Pfannenbodens sollte dem des Brenners entsprechen.

BRENNER	TOPF/PFANNE
	min.	max.
Dreifachkrone	200 mm	240 mm
Schnell	200 mm	240 mm
Halbschnell	160 mm	180 mm
Hilfsbrenner	120mm	160mm

• Verwenden Sie kein Kochgeschirr, das über den Rand des Brenners hinaussteht.

NEIN		JA
	Verwenden Sie bei großigen Brennern kein Koch-geschirr mit keinem Durchmesser. Die Flamme solte niemals an den Seiten des Kochgeschirrs aufsteigen.	Verwenden Sie für jedem Bren-ner immer geeignetes Kochge-schirr, um eine Gasverschwen-dung und Verfärbung des Kochgeschirrs zu vermeiden.
	Vermeiden Sie es, ohne Deckel oder bei halb abgenommenem Deckel zu kochen, da dies Energie verschwendet.	Legen Sie einen Deckel auf das Kochgeschirrr.
	Verwenden Sie keine Töppe/Pfannen mit konve-xem oder konkavem Boden.	Verwenden Sie nur Tö-fe/Pfannen mit einem dicken, flachen Boden.
	Stellen Sie das Kochgeschirr nicht auf eine Seite eines Brenners, da es umkippen können.	Stellen Sie das Kochgeschirrimmert direkt über die Brenner und nicht nur auf eine Seite.
	Verwenden Sie kein Kochgeschirr mit großem Durchmesser in der Höhe der Bedienknöppe. Sie künnten die Bedienknöppe berühren oder so na-he daran stehen, dass sie die Temperatur in thissem Bereich erhöhen und Schäden verursa-chen können.
	Stellen Sie Kochgeschirr niemals direkt auf den Brenner.	Stellen Sie das Kochgeschirr auf den Topfräger.
	Legen Sie nicht zwischen Topf/Pfanne und Topträger, da dies zu schweren Schäden am Gerät führen kann.
	Verwenden Sie kein zu schweres Kochgeschirr und schlagen Sie nicht mit schweren Gegen-ständen auf das Kochfeld.	Behandeln Sie das Kochgeschirrvorsichtig, wenn es auf dem Brenner steht.

Es wird nicht empfohlen, Pfannen oder Grillsteine gleichzeitig an mehreren Brennern zu erwärmen, da die daraus resultierende Wärmeentwicklung das Gerät beschädigen kann. Lassen Sie die Oberseite des Kochfelds und die Topfträger nach Gebrauch abkühlen, bevor Sie sie berühren.

Sobald eine Flüssigkeit zu kochen beginnt, schalten Sie die Flamme soweit herunter, dass sie die Flüssigkeit nur noch schwach köchelt.

Reinigung und Wartung

Reinigungsarbeiten dürfen nur bei vollständig abgekühltem Gerät durchgeführt werden. Vor Beginn des Reinigungsvorgangs sollte das Gerät vom Stromnetz getrennt werden. Reinigen Sie das Gerät regelmäßig, vorzugsweise nach jedem Gebrauch. Scheuernde Reinigungsmittel oder scharfe Gegenstände beschädigen die Geräteoberfläche. Reinigen Sie das Gerät nur mit Wasser und etwas Spülmittel.

Empfohlen	Nicht empfohlen
Weiches Tuch Neutrales Reinigungsmittel	Nylonbürste Speiseöl Scheuermittel

Topfträger und Bedienelemente

• Nehmen Sie die Topfträger ab. ■ Reinigen Sie die Topfträger und die Bedienelemente mit einem feuchten Tuch, Spülmittel und warmem Wasser. Lassen Sie starke Verschmutzungen zunächst einweichen. Trocknen Sie alles mit einem sauberen, weichen Tuch.

Kochfeld

■ Wischen Sie das Kochfeld regelmäßig mit einem weichen Tuch, das mit warmem Wasser und etwas Spülmittel getränkt wurde, ab. - Trocknen Sie das Kochfeld nach der Reinigung gründlich ab. Entfernen Sie salzige Lebensmittel oder Flüssigkeiten so schnell wie möglich gründlich vom Kochfeld, um die Gefahr einer Korrosion zu vermeiden. ■ Edelstahlteile des Gerätes können sich mit der Zeit verfärben. Dies ist aufgrund der hohen Temperaturen normal. Nach jedem Gebrauch des Gerätes sollten diese Teile mit einem für Edelstahl geeigneten Produkt gereinigt werden.

BRENNER

Entfernen Sie die Brennerdeckel und Flammenspreizer, indem Sie sie nach oben und vom Kochfeld wegziehen. Weichen Sie sie in warmem Wasser und etwas Spülmittel ein. - Trocknen Sie sie anschließend sorgfältig ab. Achten Sie darauf, dass die Flammenlöcher sauber und vollständig trocken sind. ■ Wischen Sie die festen Teile des Brennertopfes mit einem feuchten Tuch ab und trocknen Sie sie anschließend. ■ Wischen Sie die Zündung und Flammenüberwachung vorsichtig mit einem gut ausgewrungenen Tuch ab und trocknen Sie sie mit einem sauberen Tuch. Vergewissern Sie sich, dass der Injektor nicht blockiert ist, bevor Sie die Brenner wieder auf das Kochfeld setzen.

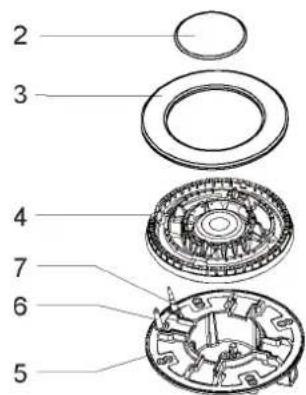

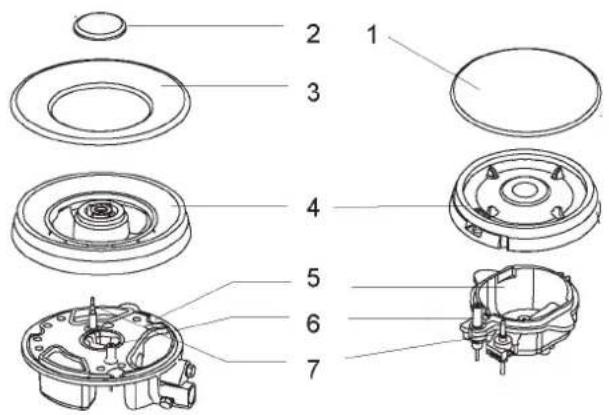

■ Bauen Sie die Hilfs-, Halbschnell-, Schnell- und Dreifachkronenbrenner wie folgt wieder zusammen:

1. Setzen Sie den Flammenspreizer (4) so auf den Brennertopf (5) auf, dass sich die Zündung und die Flammenüberwachung über ihre jeweiligen Löcher im Flammenspreizer erstrecken. Der Flammenspreizer muss richtig eingerastet sein.
2. Setzen Sie den Brennerdeckel (1,2,3) so auf den Flammenspreizer (4), dass die Haltestifte in ihre jeweiligen Aussparungen passen.

Ersetzen Sie die Teile nach der Reinigung in der richtigen Reihenfolge. - Vertauschen Sie nicht die Ober- und Unterseite.

• Die Fixierstifte müssen genau in die Aussparungen passen.

! Warnhinweise

• Nehmen Sie keine Veränderungen am Gerät vor.
• Dieses Gerät muss von einem autorisierten Techniker oder Installateur installiert werden. ■ Vergewissern Sie sich vor der Installation, dass die örtlichen Verteilungsbedingungen (Art des Gases und des Gasdrucks) und die Einstellung des Gerätes kompatibel sind. Die Einstellbedingungen für dieses Gerät sind auf dem Etikett oder Typenschild angegeben.
• Dieses Gerät ist nicht an eine Evakuierungsvorrichtung für Verbrennungsprodukte angeschlossen. Es sollte gemäß den geltenden Installationsvorschriften installiert und angeschlossen werden. Besondere Aufmerksamkeit sollte den einschlägigen Anforderungen an die Belüftung geschenkt werden. Schalten Sie vor der Installation die Gas- und Stromzufuhr zum Gerät ab. ■ Alle Geräte, die elektrische Komponenten enthalten, müssen geerdet werden.
• Stellen Sie sicher, dass die Gasleitung und das Elektrokabel so verlegt sind, dass sie keine Teile des Gerätes berühren, die heiß werden könnten. Gasleitungen oder Anschlüsse dürfen nicht durch andere Geräte verbogen oder blockiert werden. ■ Überprüfen Sie die Abmessungen des Gerätes sowie die Abmessungen des zu schneidenden Spaltes in der Küchenzeile. Die oberhalb der Arbeitsfläche, direkt neben dem Gerät, befindlichen Platten müssen aus nicht brennbarem Material bestehen. Sowohl die beschichtete Oberfläche als auch der zur Befestigung verwendete Klebstoff sollen hitzebeständig sein. Schalten Sie den Gerätehahn ein und zünden Sie jeden Brenner an. Es sollte eine klare blaue Flamme ohne gelben Anteil zu sehen sein. Wenn der Brenner irgendwelche Anomalien aufweist, überprüfen Sie Folgendes:
• Brennerdeckel richtig aufgesetzt?
• Flammenspreizer richtig positioniert?
• Brenner vertikal zum Injektornippel ausgerichtet?

Nach der Installation durch den Monteur muss eine vollständige Funktionsprüfung und eine Prüfung auf mögliche Leckagen durchgeführt werden. Der flexible Schlauch ist so zu montieren, dass er nicht mit einem beweglichen Teil des Gehäuses in Berührung kommt und keinen Bereich passiert, der überlastet werden könnte. Schmieren Sie die im Werk hergestellten Hähne, um die Anforderungen aller aktiven Kochfelder zu erfüllen.

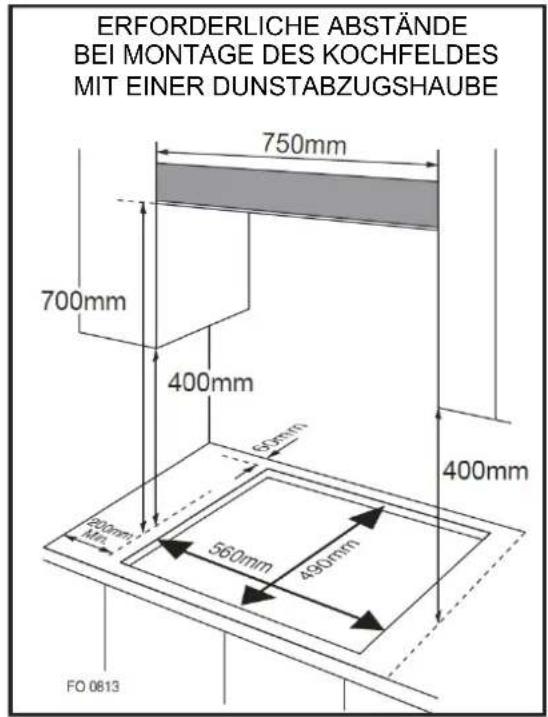

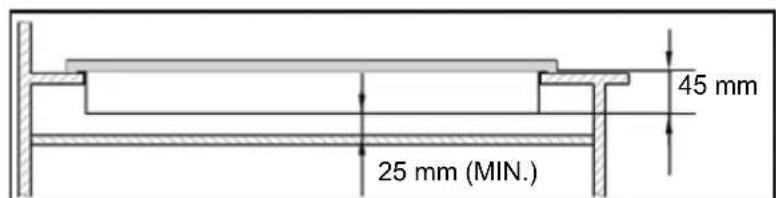

• Dieses Gerät ist für den Einbau in eine Küchenzeile oder eine 600 mm hohe Arbeitsplatte vorgesehen, wobei folgende Mindestabstände einzuhalten sind;

o Die Kanten des Kochfeldes müssen zu einer Seiten- oder Rückwand einen Mindestabstand von 60 mm haben. o 700 mm Abstand zwischen dem höchsten Punkt des Kochfelds (einschließlich der Brenner) und der Unterseite einer beliebigen horizontalen Oberfläche direkt darüber. o 400 mm zwischen den Kochfeldern, vorausgesetzt, dass die Unterseite der horizontalen Fläche mit der Außenkante des Kochfeldes übereinstimmt. Ist die Unterseite der horizontalen Fläche kleiner als 400 mm, muss sie mindestens 50 mm von den Außenkanten des Kochfeldes entfernt sein. o 50 mm Abstand um das Gerät herum und zwischen dem Kochfeld und brennbaren Materialien. o Abstand von mindestens 25 mm und höchstens 74 mm zwischen der Unterseite des Gerätes und einer darunter liegenden Fläche.

• Wenn über einem Ofen ein Kochfeld installiert werden soll, muss er über eine Zwangsbelüftung verfügen.
• Überprüfen Sie die Abmessungen des Ofens in der Installationsanleitung.
• Die Ausschnittgröße muss der Angabe entsprechen.

1. Entfernen Sie die Topfträger, den Brennerdeckel und den Flammenspreizer. Drehen Sie das Gerät vorsichtig auf den Kopf und stellen Sie es auf einen gepolsterten Untergrund.

Achten Sie darauf, dass die Zündung und die Flammenüberwachung bei diesem Vorgang nicht beschädigt werden.

1. Tragen Sie das mitgelieferte Dichtmittel um den Rand des Gerätes herum auf.
2. Lassen Sie keinen Spalt im Dichtmittel. Es darf sich nicht überlappen.

Dichtmittel

Die Dicke des Dichtmittels beträgt 3 mm. Die Breite des Dichtmittels beträgt 10 mm.

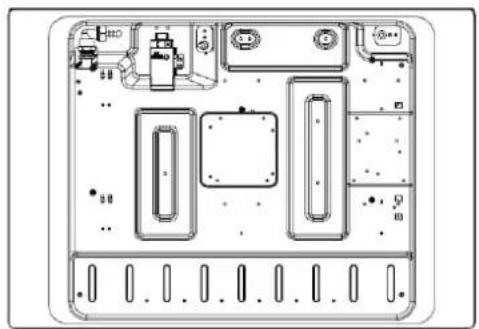

Ansicht von unten

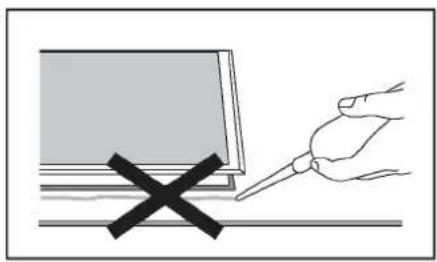

Verwenden Sie keine Silikondichtungsmasse, um das Gerät abzudichten.

Dies würde es in Zukunft erschweren, das Gerät aus der Öffnung zu entfernen, insbesondere wenn es gewartet werden muss.

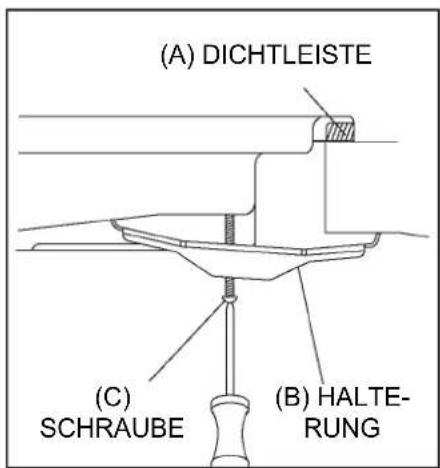

1. Setzen Sie die Halterung (B) auf die Löcher, die der Höhe der Schrauben entsprechen. In jeder Ecke des Kochfeldes (H) gibt es mehrere Schraubenlöcher. Ziehen Sie eine Schraube (C) durch die Halterung (B) an, sodass die Halterung am Kochfeld befestigt ist, Sie aber die Position noch einstellen können.
2. Drehen Sie das Kochfeld vorsichtig wieder um und senken Sie es dann vorsichtig in die Öffnung, die Sie ausgeschnitten haben.
3. Stellen Sie die Halterungen an der Unterseite des Kochfeldes in eine für Ihre Arbeitsplatte geeignete Position. Ziehen Sie dann die Schrauben (C) vollständig an, um das Kochfeld in Position zu halten.

• Dieses Gerät muss gemäß den Installationsvorschriften des Landes, in dem das Gerät verwendet werden soll, installiert und angeschlossen werden.
• Dieses Gerät ist für den Betrieb mit Flüssiggas und Erdgas geeignet. Die Umstellung auf Flüssiggas und Erdgas darf nur von einer qualifizierten Person durchgeführt werden.

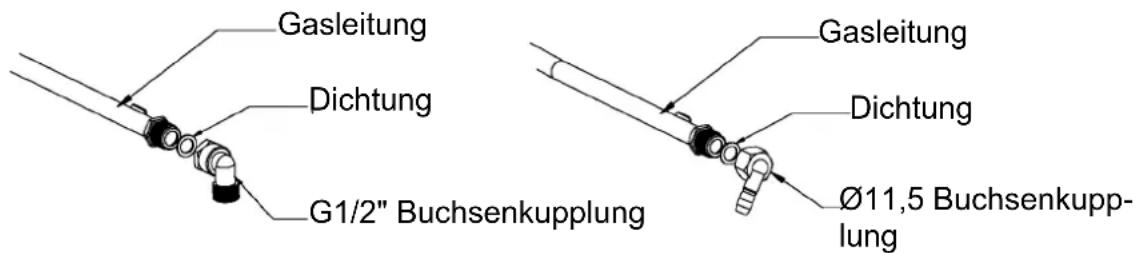

Richtlinien für den Austausch der Gasversorgung und die Installation:

LPG > NG

NG > LPG

Es ist gesetzlich vorgeschrieben, dass alle Gasgeräte von einer qualifizierten Person gemäß der aktuellen Ausgabe der Vorschriften zur Gassicherheit und Verwendung installiert werden. Es liegt in Ihrem und dem Interesse der Sicherheit, die Einhaltung der Gesetze zu gewährleisten. In Großbritannien arbeiten GASSAFE-registrierte Installateure nach sicheren Praxisstandards. Das Kochfeld muss ebenfalls gemäß der aktuellen Ausgabe der BS 6172 installiert werden. Eine fehlerhafte Installation des Kochfeldes kann zum Erlöschen der Garantie, der Haftungsansprüche und zur Strafverfolgung führen.

Gaskategorie, Gasart und Bestimmungsland (für alle Modelle)

Land / Country	Art des Erdgas / Type of nature gas	Art des Flüssiggases (Zubehör) / Type of liquefied petroleum gas(accsory)*
Deutschland / Germany	G20/20	G30/50
Österreich / Austria
Schweiz /Switzerland		G30/29
Italien / Italy
Spanien / Spain
Belgien / Belgium
Großbritannien / Great Britain
Frankreich / France
Luxemburg / Luxembourg		/

• Das Gaskochfeld ist auf Erdgas voreingestellt (20 mbar). Auf Flüssiggas umstellbar (im Lieferumfang nicht enthalten). Das passende Zubehör finden Sie unter www.blaupunkt-einbaugeraete.de

Gasspezifikation

Gasart & Druck	Wärmeintrag und Öffnungsröge (mm)
	Wokbrenner	Schnellbrenner	Halbschnellbrenner	Hilfsbrenner
	3,6 kW (262 g/h)	3,0kW (218g/h)	1,75kW (127g/h)	1,0kW (73g/h)
G30, 29 mbar	0,96	0,85	0,65	0,50
G20, 20 mbar	1,32	1,30	0,97	0,72

Dieses Gerät muss geerdet werden. - Dieses Gerät ist für den Anschluss an eine Stromversorgung mit 220-240 V und 50 - 60 Hz AC ausgelegt. Die Drähte in der Netzleitung sind gemäß dem folgenden Code eingefärbt:

• Grün/gelb = Erde
• Blau = Neutral - Braun = stromführend

! Der grüne und gelbe Draht muss an die Klemme angeschlossen werden, die mit dem Buchstaben E oder mit dem Erdungssymbol gekennzeichnet ist.

• Treffen Sie bei der Umstellung von einer Gasart auf eine andere Sicherheitsvorkehrungen. ■ Alle Arbeiten dürfen nur von einem qualifizierten Techniker durchgeführt werden. ■ Bevor Sie beginnen, schalten Sie die Gas- und Stromzufuhr zum Gerät ab.

Wechseln Sie den Injektor der Brenner.

Entfernen Sie den Topfträger, den Brennerdeckel und den Flammenspreizer.

Lösen Sie den Injektor mit einem 7-mm-Steckschlüssel und ersetzen Sie ihn durch den vorgeschriebenen Injektor für die neue Gasart. Montieren Sie alle Komponenten sorgfältig wieder zusammen. Nach dem Austausch der Injektoren den Injektor fest anziehen.

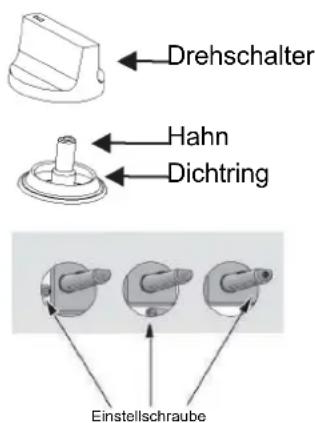

Einstellung des Minimalniveaus der Flamme

① Drehen Sie den Hahn auf Minimum herunter. ② Entfernen Sie den Drehschalter vom Hahn und stecken Sie einen kleinen Schlitzschraubendreher in die Mitte des Hahnschafts. ③ Bei richtiger Einstellung hat die Flamme eine Länge von ca. 3-4 mm.

• Bei Butan-/Propangas muss die Einstellschraube fest eingeschraubt sein.
• Setzen Sie den Drehschalter wieder ein.

Achten Sie darauf, dass die Flamme nicht erlischt, wenn Sie schnell vom maximalen zum minimalen Durchfluss wechseln. Wenn dies der Fall ist, entfernen Sie den Drehschalter noch einmal und nehmen Sie weitere Einstellungen am Gasstrom vor. Anschließend prüfen Sie erneut, ob die Einstellung korrekt ist.

④ Wiederholen Sie diesen Vorgang für jeden der Gashähne.

Der Hahnschaft darf nicht demontiert werden. Wechseln Sie im Falle einer Fehlfunktion den gesamten Hahn. - Bevor Sie die Brenner wieder auf dem Kochfeld installieren, stellen Sie sicher, dass der Injektor nicht blockiert ist. - Nach der Umrüstung der Gasversorgung muss eine vollständige Funktionsprüfung und eine Prüfung auf mögliche Leckagen durchgeführt werden (zum Beispiel mit Seifenwasser oder einem Gaswarnsensor).

Nach Abschluss der Umrüstung muss ein qualifizierter Techniker oder Installateur die richtige Gaskategorie mit „V“ kennzeichnen, damit sie mit der Einstellung auf dem Typenschild übereinstimmt. Dabei muss die „V“-Markierung der vorherigen Einstellung entfernt werden.

• Reparaturen dürfen nur von einem zugelassenen Techniker durchgeführt werden. Unsachgemäße Reparaturen können zu erheblichen Gefahren für Sie und andere führen.
• Einige kleinere Probleme können jedoch wie folgt behoben werden:

Problem	Wahrscheinliche Ursache	Lösung
Keine Zündung	Kein Funke	Überprüfen Sie die Stromversorgung.
	Der Brennerdeckel ist schlecht moniert.	Montieren Sie den Deckel richtig.
	Die Gaszufahr ist geschlossen.	Öffnen Sie die Gaszufahr vollständig.
Schlechte Zündung	Die Gaszufahr ist nicht vollständig geöffnet.	Öffnen Sie die Gaszufahr vollständig.
	Der Brennerdeckel ist schlecht moniert.	Montieren Sie den Deckel richtig.
	Die Zündkerze ist mit Fremdkörpern verunreinigt.	Wischen Sie Fremdkörper mit einem trockenen Tuch ab.
	Die Brenner sind Nass.	Trocknen Sie die Deckel der Brenner sorgfältig.
	Die Lächer im Flammenspreizer sind verstoptf.	Reinigen Sie den Flammenspreizer.
Geräusche beim Verbrennen und Anzüden	Der Brennerdeckel ist schlecht moniert.	Montieren Sie den Brennerdeckel richtig.
Die Flamme erlischt bei Gebrauch.	Die Flammenüberwachung ist mit Fremdkörpern verunreinigt.	Reinigen Sie die Flammenuberwachung.
	Das zu garende Produkt ist überge-kocht und hat die Flamine gelöscht.	Schalten Sie den Brenner aus. Warten Sie eine Minute und zün-den Sie den Brenner wieder an.
	Ein starker Zug kann die Flamine ausgeblasen haben.	Bitte schalten Sie den Brenner aus und überprüften Sie den Kochbereich auf Zug, z. B. durch geöffnete Fenster. Warten Sie eine Minute und zünden Sie den Brenner wieder an.
Gelbe Flamme	Die Lächer im Flammenspreizer sind verstoptf.	Reinigen Sie den Flammenspreizer.
	Es wird unterschiedliches Gas ver-wendet.	Überprüften Sie das verwendete Gas.
Instabile Flamme	Der Brennerdeckel ist schlecht moniert.	Montieren Sie den Brennerdeckel richtig.
Gasperuch	Gasleckage	Stellen Sie die Verwendung des Produkts ein und schreiben Sie das mittlere Ventil. Öffnen Sie die Fenster, um zu lüssen. Wenden Sie sich an unseren Kundenservice, indem Sie ein Telefon im Freien benutzen.

• Wenn das Problem nicht gelöst werden konnte, wenden Sie sich an den Kundendienst.

Sicherheitswarnung

Beschreibung des Computers

Zubehör

Unterstützung (4)

www.blaupunkt-einbaugeraete.com

0080032289000

Deutschland

[e-mail]

Österreich

[e-mail]

Niederlande

[e-mail]

Belgien

[e-mail]

Schweden

[e-mail]

Frankreich

[e-mail]

Luxemburg

[e-mail]

Schweiz

[e-mail]

Italien

[e-mail]

Spanien

[e-mail]

Großbritannien

[e-mail]

Malta

[e-mail]
