Produkttyp	Einbau-Induktionskochfeld
Marke	Blaupunkt
Modell	5II94291
Abmessungen (L x T x H)	880 x 520 x 52 mm

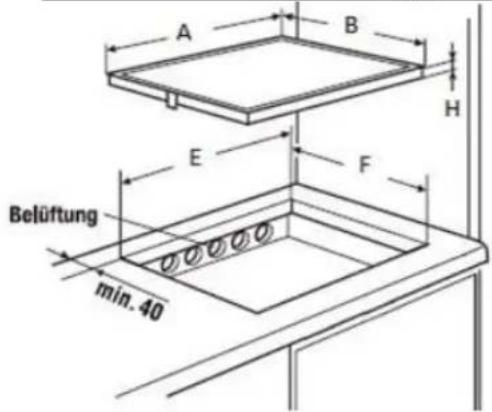

Einbaumaße (L x T)	810 x 490 mm

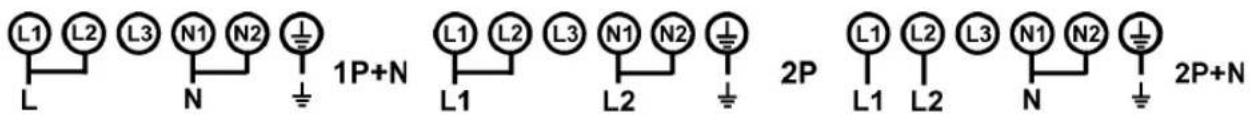

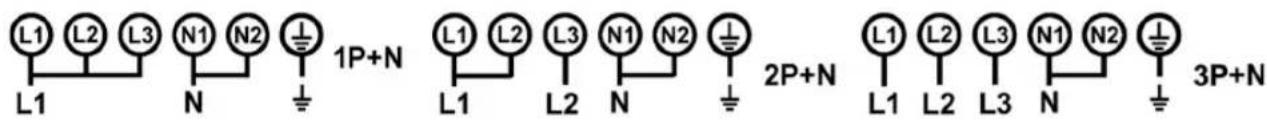

Stromversorgung	230 V ~ 1 Phase + N / 400 V ~ 2 oder 3 Phasen + N, 50/60 Hz
Gesamtleistung	7400 W
Anzahl Kochzonen	5 (Induktion)
Hauptfunktionen	Booster, Timer, automatische Vorheizung, Stop & Go, Speicher, Warmhalten, Brücke, Grill, Topferkennung, Restwärmeanzeige
Integrierte Dunstabzugshaube	Ja, mit Bluetooth-Verbindung (Blaupunkt Multi Control) – manuelle, halbautomatische, automatische Modi
Sicherheit	Kindersicherung, automatische Abschaltung, Topferkennung, Betriebszeitbegrenzer
Pflege und Reinigung	Mit feuchtem Tuch und mildem Reinigungsmittel reinigen; keinen Dampfreiniger oder Scheuermittel verwenden
Reparaturfähigkeit	Reparaturen nur durch qualifiziertes Fachpersonal
Garantie	Die Verwendung ungeeigneter Töpfe führt zum Garantieverlust

Häufig gestellte Fragen - 5II94291 BLAUPUNKT

Wie aktiviere ich die Booster-Funktion an einer Kochzone?

Schieben Sie Ihren Finger auf dem Smart Slider bis zum Ende oder drücken Sie direkt auf das Ende des Sliders. Die Anzeige zeigt [P]. Die Funktion dauert 10 Minuten, dann kehrt die Leistung automatisch auf die vorherige Stufe zurück.

Was tun, wenn die Anzeige [U] anzeigt?

Das Symbol [U] bedeutet, dass kein Topf erkannt wurde oder der Topf nicht für Induktion geeignet ist. Überprüfen Sie, ob der Topf richtig auf der Zone positioniert ist und einen magnetischen Boden hat. Das Symbol verschwindet, sobald ein kompatibler Topf aufgesetzt wird.

Wie verwende ich die Brückenfunktion (Bridge) für große Pfannen?

Stellen Sie eine große Pfanne auf zwei benachbarte Kochzonen. Drücken Sie gleichzeitig die Auswahltasten beider Zonen. Die Anzeige zeigt [Π]. Stellen Sie die Leistung über den Smart Slider ein. Zum Deaktivieren drücken Sie erneut beide Tasten.

Wie sperre ich die Bedienung, um eine Nutzung durch Kinder zu verhindern?

Halten Sie die Taste einer Kochzone 3 Sekunden lang gedrückt, schieben Sie dann Ihren Finger auf dem Smart Slider von links nach rechts. Die Sperre ist aktiviert. Zum Entsperren schieben Sie von rechts nach links.

Wie reinige ich das Kochfeld?

Lassen Sie das Kochfeld abkühlen. Verwenden Sie ein feuchtes Tuch mit etwas mildem Reinigungsmittel. Trocknen Sie es mit einem sauberen Tuch. Verwenden Sie niemals einen Dampfreiniger, Scheuermittel oder raue Schwämme. Bei geschmolzenem Zucker oder Plastik entfernen Sie diese sofort (Vorsicht vor Verbrennungen).

Was bedeutet die Anzeige [H]?

[H] zeigt Restwärme an: Die Kochzone ist noch heiß. Berühren Sie sie nicht und stellen Sie keine hitzeempfindlichen Gegenstände ab. Die Anzeige verschwindet, wenn die Oberfläche abgekühlt ist.

Wie stelle ich den Timer für eine Kochzone ein?

Wählen Sie die Kochzone durch Drücken ihrer Taste aus, stellen Sie die gewünschte Leistung ein, drücken Sie dann die Timer-Taste. Verwenden Sie [-] und [+], um die Zeit einzustellen (1 bis 99 Minuten). Der Timer startet nach einigen Sekunden.

Wie aktiviere ich die automatische Vorheizung?

Wählen Sie eine Leistungsstufe (z.B. 7) durch Schieben Ihres Fingers auf dem Smart Slider, drücken Sie dann 3 Sekunden lang, bis die Anzeige blinkt und [A] zeigt. Die Zone heizt mit maximaler Leistung und kehrt dann zur gewählten Stufe zurück.

Wie verbinde ich die Dunstabzugshaube mit dem Kochfeld?

Schalten Sie das Kochfeld ein, drücken Sie dann innerhalb von 3 Sekunden erneut die ON/OFF-Taste, um das Benutzermenü zu öffnen. Wählen Sie U9 mit dem Schieber, stellen Sie auf 1 und bestätigen Sie mit ON/OFF. Die Bluetooth-Verbindung zur kompatiblen Dunstabzugshaube wird hergestellt.

Was tun, wenn ein Fehlercode [E] angezeigt wird?

Trennen Sie das Gerät vom Netz und schließen Sie es nach einigen Minuten wieder an. Wenn der Fehler bestehen bleibt, kontaktieren Sie den Kundendienst. Codes wie [E2] weisen auf Überhitzung hin, [E8] auf eine verstopfte Lufteinlassöffnung.

BEDIENUNGSANLEITUNG 5II94291 BLAUPUNKT

3 Vorsichtsmaßnahmen vor der Inbetriebnahme 4 Allgemeine Sicherheitshinweise 5 Schutz vor Beschädigungen 6 Vorsichtsmaßnahmen bei Geräteausfall 6 Schutz vor weiteren Gefahren

7 GERÄTEBESCHREIBUNG

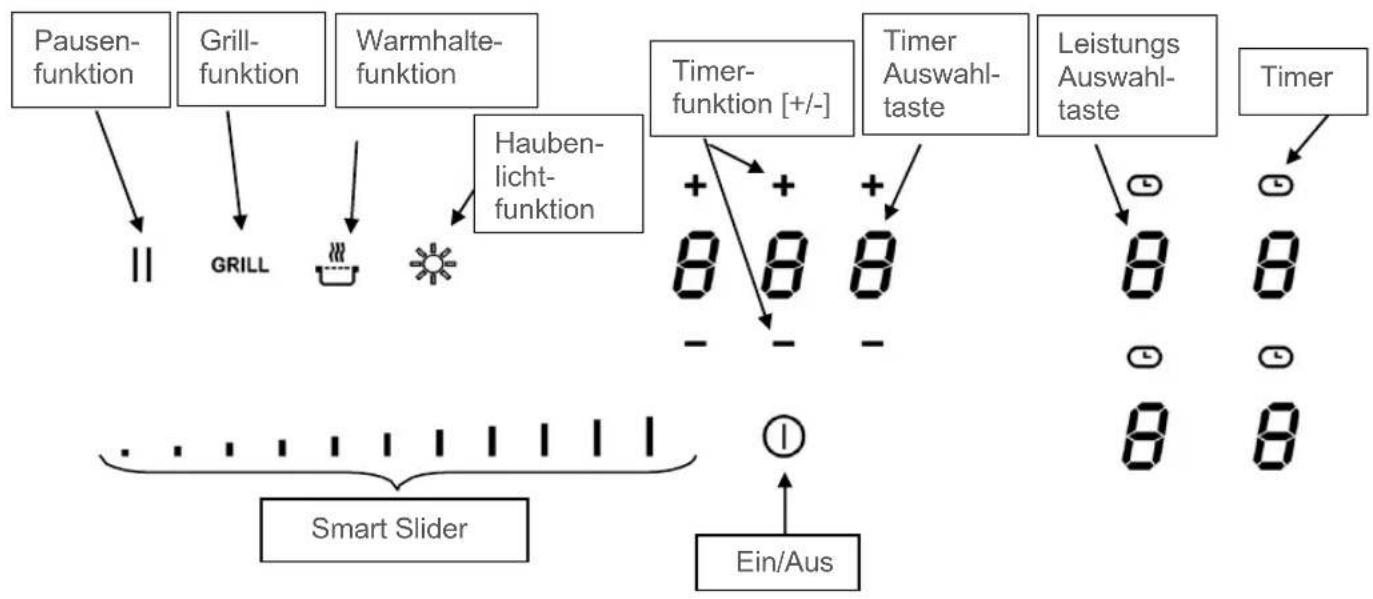

7 Technische Beschreibung 9 Bedienfeld

9 BEDIENUNG DES KOCHFELDS

9 Anzeige 10 Belüftung

10 INBETRIEBNAHME DES KOCHFELDES

10 Vor dem ersten Gebrauch 10 Induktionsprinzip 11 Touch Control-Funktion 11 Smart Slider-Funktion 11 Kochfeld ein- und ausschalten 12 Topferkennung 12 Restwärmeanzeige 13 Booster-Funktion (Powerstufe) 14 Zeitschaltuhr 15 Ankochautomatik 16 Stop & Go-Funktion 16 Memory-Funktion 17 Warmhaltefunktionen 17 Automatische Brücke und Brücken-Funktion (Modelle 5II84251, 5II94291) 18 Kindersicherung/Verriegelung des Kochfeldes 18 Grillfunktion (Modelle 5II84251, 5II94291)

19 KOCHEMPFEHLUNGEN

19 Kochgeschirr 20 Geschirrgröße 21 Einstellbereiche

21 INBETRIEBNAHME DER HAUBE (NICHT FÜR 5IZ34291) 21 Blaupunkt Multi Control - einzigartige Verbindung zwischen Kochfeld und Haube 22 Haubenbeleuchtung ein- oder ausschalten 22 Haubenverwaltungsmodus wählen 23 Belüftungsleistung einstellen 23 Booster-Funktion 24 Standardgeschwindigkeitseinstellung im halbautomatischen Modus 24 Belüftungs-Timer

25 REINIGUNG UND PFLEGE 25 WAS TUN, WENN ... 27 UMWELTSCHUTZ 27 MONTAGEHINWEISE 29 ELEKTROANSCHLUSS

SICHERHEIT

VORSICHTSMASSNAHMEN VOR DER INBETRIEBNAHME

• Alle Teile der Verpackung entfernen.
• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerät darf nur benutzt werden, wenn es aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepasster Arbeitsplan benutzt wird.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen. Das Gerät darf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche. Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.
• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der bereits heißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner dürfen sich nicht in unmittelbarer Höhe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, da sie heiß werden könnten.
• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Verwenden Sie keine Töpfe oder Pfannen mit unebenen oder beschädigtem Boden (z. B. aus Gusseisen). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
• Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr widerstandsfähig, aber nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töpfe und Ränder nicht an der Scheibe anstoßen. Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
• Vermeiden Sie Zucker, Kunststoff oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät aus und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.

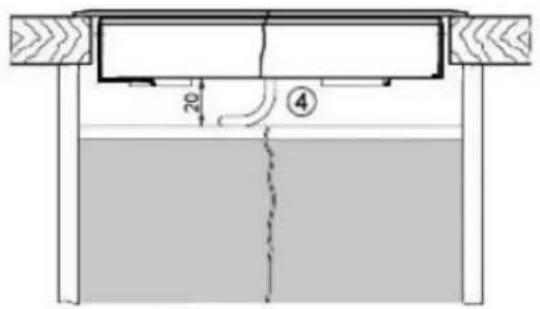

• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, damit die Belüftung des Gerätes gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

VORSICHTSMASSNAHMEN BEI GERÄTEAUSFALL

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. lösen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.

SCHUTZ VOR WEITEREN GEFAHREN

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone platziert ist. Der Pfannenboden muss möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: In der Höhe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Verwenden Sie kein Kochgeschirr aus Aluminium oder Kunststoff: Es könnte auf den noch heißen Kochzonen schmelzen.
• Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie dann die Flamme z. B. mit einem Deckel oder einer Löschdecke ab.

WARNUNG

Die Verwendung von schlechten Töpfen bzw. von Adapterscheiben für Induktion führt zu einer vorzeitigen Beendigung der Garantie. Der Hersteller übernimmt keine Haftung für Schäden, die auf dem Kochfeld oder seiner Umgebung auftreten können.

GERÄTEBESCHREIBUNG

TECHNISCHE BESCHREIBUNG

Typ	5IE64252	5IE84252	5II84251	5II94291	5IB64211	5IZ34291
Gesamt Leistung	7400W	7400 W	7400 W	7400 W	6700 W	3700 W
Energieverbrauch des Kochfeldes EChob**	180 Wh/kg	180 Wh/kg	173.4 Wh/kg	175.3 Wh/kg	180.7 Wh/kg	177.3 Wh/kg
Vordere linke Kochzone	Ø 200 mm	Ø 160 mm	210x190mm	210x190mm	Ø 200 mm	Ø 160 mm
Mindestmaß Topfboden Durchmesser	Ø 110 mm	Ø 90 mm	Ø 110 mm	Ø 110 mm	Ø 110 mm	Ø 90 mm
Nominal Leistung*	2300 W	1400 W	2100 W	2100 W	2300 W	1400 W
Booster Leistung*	3000 W	2100 W	3000 W	3000 W	3000 W	2100 W
Standardisiertes Kochgeschirr Kategorie**	C	A	C	C	C	A
Energieverbrauch ECcw**	182.9 Wh/kg	191.8 Wh/kg	159.5 Wh/kg	159.5 Wh/kg	182.9 Wh/kg	191.8 Wh/kg
Hintere linke Kochzone	Ø 160 mm	Ø 200 mm	210x190mm	210x190mm	Ø 160 mm	Ø 160 mm
Mindestmaß Topfboden Durchmesser	Ø 90 mm	Ø 110 mm	Ø 110 mm	Ø 110 mm	Ø 90 mm	Ø 90 mm
Nominal Leistung*	1400 W	2300 W	2100 W	2100 W	1400 W	1400 W
Booster Leistung*	2100 W	3000 W	3000 W	3000 W	2100 W	2100 W
Standardisiertes Kochgeschirr Kategorie**	A	C	C	C	B	B
Energieverbrauch ECcw**	191.8 Wh/kg	182.9 Wh/kg	159.5 Wh/kg	159.5 Wh/kg	162.7 Wh/kg	162.7 Wh/kg
Hintere rechteKochzone	Ø 200 mm	Ø 200 mm	210x190mm	210x190mm	-	-
MindestmaßTopfbodenDurchmesser	Ø 110 mm	Ø 110 mm	Ø 110 mm	Ø 110 mm	-	-
Nominal Leistung*	2300 W	2300 W	2100 W	2100 W	-	-
Booster Leistung*	3000 W	3000 W	3000 W	3000 W	-	-
StandardisiertesKochgeschirrkategorie**	C	C	B	B	-	-
EnergieverbrauchECcw**	182.9 Wh/kg	182.9 Wh/kg	188 Wh/kg	188 Wh/kg	-	-
Vordere rechteKochzone	Ø 160 mm	Ø 160 mm	210x190mm	210x190mm	Ø 250 mm	-
MindestmaßTopfbodenDurchmesser	Ø 90 mm	Ø 90 mm	Ø 110 mm	Ø 110 mm	Ø 110 mm	-
Nominal Leistung*	1400 W	1400 W	2100 W	2100 W	2300 W	-
Booster Leistung*	2100 W	2100 W	3000 W	3000 W	3000 W	-
StandardisiertesKochgeschirrkategorie**	B	B	A	A	D	-
EnergieverbrauchECcw**	162.7 Wh/kg	162.7 Wh/kg	186.4 Wh/kg	186.4 Wh/kg	196.5 Wh/kg	-
Zentrale Kochzone	-	-	-	Ø 200 mm	-	-
MindestmaßTopfbodenDurchmesser	-	-	-	Ø 110 mm	-	-
Nominal Leistung*	-	-	-	2300 W	-	-
Booster Leistung*	-	-	-	3000 W	-	-
StandardisiertesKochgeschirrkategorie**	-	-	-	C	-	-
EnergieverbrauchECcw**	-	-	-	182.9 Wh/kg	-	-

• Diese Leistungen können je nach Form, Höhe und Qualität der Töpfe abweichen. ** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

BEDIENUNG DES KOCHFELDES

ANZEIGE

Anzeige	Benennung	Beschreibung
0	Null	Die Kochzone ist aktiviert
1...9	Leistungsstufe	Einstellung der Leistung
U	Keine Topferkennung	Topf nicht aufgesetzt oder nicht geeignet
A	Ankochautomatik	Höchste Leistung + Ankochen
E	Fehleranzeige	Fehler der Elektronik
H	Restwärme	Kochzone ist kein
P	Booster	Die Booster Leistung ist aktiviert
U	Warmhaltefunktion	Mit dieser Funktion werden Speisen bei 70°C warmgehalten
II	Pause	Das Kochfeld ist in Pause
Π	Bridge	Zwei Kochzonen setzen sich zu einer Kochzone zusammenfassen
GRILL	Grillfungtion	Die Grillfungtion ist aktiviert
η	Haube - Manueller Betrieb	Die Belüftung erfolgt im manuellen Modus
η	Haube - Halbautomatischer Betrieb	Die Belüftung erfolgt im halbautomatischen Modus
8	Haube - Automatischer Betrieb	Die Belüftung erfolgt im automatischen Modus

Der Lüfter funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiten.

Die höhere Geschwindigkeit wird eingelegt, wenn das Induktionskochfeld intensiv benutzt wird. Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist.

INBETRIEBNAHME DES KOCHFELDES

VOR DEM ERSTEN GEBRAUCH

Reinigen Sie zuerst Ihr Gerät mit einem feuchten Lappen und reiben Sie es anschließend mit einem sauberen Tuch trocken. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen kann.

INDUKTIONSPRINZIP

Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt die Induktionsspule ein variables elektromagnetisches Feld. Das Magnetfeld erzeugt im Topfboden, dieser muss magnetisch sein, induktive Ströme. Das Ergebnis ist eine Erwärmung des Topfbodens, der sich auf der Heizzone befindet. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme.

Die Induktionskochzonen funktionieren nur mit magnetischem Kochgeschirr:

• Geeignetes Induktionskochgeschirr mit magnetischem Boden wie z.B.: Gusseisen, Stahl, emaillierter Stahl, Edelstahl mit magnetischem Boden.
• Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetischer Edelstahl.

Die Induktionskochzone wird automatisch an die Größe des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muss je nach Kochzonengröße eine Mindestgröße haben.

Wenn das Kochgeschirr für die Induktion nicht geeignet ist, erscheint die Anzeige [U].

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.

SMART SLIDER-FUNKTION

Für die Auswahl der Leistung durch den SMART SLIDER bewegen Sie Ihren Finger auf der SLIDER ZONE. Durch das gezielte Berühren der jeweiligen Stufe kann die gewünschte Leistung auch direkt ausgewählt werden.

Kochfeld Ein- Und Ausschalten

Zuerst das Kochfeld und dann die Kochzone einschalten.

Kochfeld einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Einschalten	2 sek. auf [üdträcken	[0] drücken
Ausschalten	2 sek. auf [üdträcken	Keine oder [H]
Kochzone einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Leistung erhöhen	Mit dem Finger über den Smart Slider gleiten	[1] bis [P]
Ausschalten	Mit dem Finger über den Smart Slider gleiten	[0] oder [H]

Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus.

TOPFERKENNUNG

Für mehr Komfort und Einfachheit ist dieses Kochfeld mit einem Steuerungssystem ausgestattet. Schalten Sie das Kochfeld ein und stellen Sie einen Topf auf das Kochfeld. Die intuitive Bedienung wird den Topf automatisch erkennen bzw. wird Ihnen das [0] Symbol über dem zu verwendenden Smart Slider anzeigen. Sie können jetzt die Kochstufe nach Wunsch regeln. Die Topferkennung gewährleistet eine vollkommene Sicherheit.

Die Induktion funktioniert nicht:

• Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesem Fall kann die Leistungsstufe nicht erhöht werden und das [U] Symbol erscheint in der Anzeige. Das [U] verschwindet, wenn ein Topf auf die Kochzone gesetzt wird.
• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Zeichen [U]. Das [U] verschwindet, wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fährt mit der vorher eingestellten Leistungsstufe fort.

Nach Benutzung schalten Sie die Kochzone aus, damit die Topferkennung [U] nicht mehr erscheint.

RESTWÄRMEANZEIGE

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

Alle Kochzonen sind mit einer Boosterfunktion, d.h. mit einer Leistungsverstärkung ausgestattet. Die Boosterfunktion wird mit [P] angezeigt.

Sind sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 10 Minuten. Diese hohe Leistung ist dafür gedacht, dass Sie z.B. große Mengen Wasser schnell erhitzen können, wie etwa zum Kochen von Nudelwasser. Nachdem das Gerät nach 10 Minuten automatisch zurückgeregelt hat, dürfen Sie nicht erneut auf die Boosterstufe hochschalten. Das Gerät könnte überhitzen und löst eine Sicherheitsabschaltung aus.

Booster einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Booster einschalten	Mit dem Finger über den Smart Slider gleiten oder gleich am Ende drücken	[P]
Booster ausschalten	Mit dem Finger über den Smart Slider gleiten oder gleich am Ende drücken	[9] bis [0]

Management der maximalen Leistung:
Das Kochfeld ist mit einer Höchstleistung ausgestattet. Um diese Höchstleistung nicht zu überschreiben, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Booster-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die reduzierte Leistung [9] anziegen.
Ausgewählte Kochzone	Andere Kochzone (z. B.: Leistungsstufe 9)
[P] leuchtet	[9] wird auf [6] oder [8] reduziert und blinkt

Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 999 Minuten eingestellt werden. Jede Kochzone kann eine andere Einstellung haben.

Einschalten oder Veränderung der Dauer:
Betätigung	Bedienfeld	Anzeige
Kochzone auswahlen	Auf die entsprechende Kochzonentaste drucken
Leistung auswahlen	Mit dem Finger über den Smart Slider gleiten	[1] bis [P]
Zeitschaltuhr auswahlen	Auf [Drucken	Die Anzeige der ausgewählten Kochzone leuchtet auf
Zeit verkurzen	Drucken auf [-] der Zeitschaltuhr	[60] ...
Zeit verlangern	Drucken auf [+] der Zeitschaltuhr	Zeit in Min. erhöht sich

Nach einigen Sekunden stellt sich das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnt.

Zeitschaltuhr ausschalten:
Betätigung	Bedienfeld	Anzeige
Zeitschaltuhr auswahlen	Auf [ Drücken	Die Anzeige der ausgewählten Kochzone leuchtet auf
Zeitschaltuhr ausschalten	Auf [-] bis [ 000 ] drücken	[ 000 ]

Wenn mehrere Zeitschaltuhren in Betrieb sind, bitte Vorgang wiederholen.

Zeitschaltuhr als Eieruhr:
Die Zeitschaltuhr Funktioniert unabhängig von den Kochzonen und schaltet sich aus sobald eine Kochzone in Betrieb ist. Der Ablauf erfolgt selbst wenn das Kochfeld ausgeschaltet ist.
Betätigung	Bedienfeld	Anzeige
Einschalten des Kochfelds	2 sek. auf [ü]rücken	[0]
Zeitschaltuhr auswahlen	Auf [000] drücken	[000]
Zeit verkürzen	Drücken auf [-] der Zeitschaltuhr	[60] ...
Zeit verlangern	Drücken auf [+] der Zeitschaltuhr	Zeit in Min. erhöht sich

Nach einigen Sekunden stellt sich das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnt.

Automatisches Ausschalten:

Nach Ablauf der programmierten Kochdauer wird [000] blinkend angezeigt und ein akustisches Signal wird erfolgen. Um den Signatlon und das Blinken abzuschalten, brauchen Sie nur Taste [-] oder [+] zu betätigten.

ANKOCHAUTOMATIK

Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

Aktivierung der Ankochautomatik:
Betätigung	Bedienfeld		Anzeige
Leistung auswahlen (z. B. « 7 »)	Mit dem Finger über den Smart Slider gleiten und 3s bleiben		[7] blinking mit [A]
	Eingestellte Fortkochstufe	Ankochautomatik Zeit (Min:Sek)
	1	0:40
	2	1:12
	3	2:00
	4	2:56
	5	4:16
	6	7:12
	7	2:00
	8	3:12
	9	- - -

Abschalten der Ankochautomatik:
Betätigung	Bedienfeld	Anzeige
Leistung auswahlen	Mit dem Finger über den Smart Slider gleiten	[0] bis [9]

STOP & GO-FUNKTION

Mit dieser Funktion können Sie den Kochvorgang vorübergehend unterbrechen und ermöglicht Ihnen einen Neustart mit den gleichen Einstellungen.

Stop & Go-Funktion einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Stop & Go einschalten	Auf [II] 2s drücken	[II] auf Anzeigen
Stop & Go ausschalten	Auf [II] 2s drücken	Blinkender Smart Slider
	Auf den blinkenden Smart Slider drücken	Vorherige Einstellung

MEMORY-FUNKTION

Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden:

Leistungsstufen der Kochzonen. - Timer-Einstellungen der Kochzonen.

Einstellungen der Ankochautomatik Memory-Funktion aufrufen:

Kochfeld einschalten (2 Sek. auf [①] drücken) - Innerhalb von 6 Sekunden auf [II] drücken. Die Werte der letzten Einstellungen sind wieder aktiviert.

Mit dieser Funktion werden Speisen bei 70 °C warmgehalten. Diese Funktion vermeidet ein Überlaufen und Verbrennen.

Ein- und Ausschalten:
Betätigung	Bedienfeld	Anzeige
Einschalten	Auf [ ]rücken	[U]
Ausschalten	Auf [ ]rücken	[0]

AUTOMATISCHE BRÜCKE UND BRÜCKEN-FUNKTION (MODELLE 5II84251, 5II94291)

Diese Funktion erlaubt es, zwei Kochzonen für einen Kochvorgang zusammenzuschalten.

Vorgang	Bedienfeld	Anzeige
Einschalten des Kochfeldes	2 sek. auf [0]rücken	[0]
Brücke einschalten	Stellen Sie einen Topf auf einer von beiden zu überbrücken Kochzonen und drücken Sie gleichzeitig die entsprechen Auswahltasten	[0] und [7]
	oder stellen Sie eine große Pfanne auf weitere Zonen die man mit dieser Funktion nutzen möchte	[7]blinkt [7]
Leistung erhöhen	Über den Smart Slider, der die Leistung anziegt, nach rechts gleiten	[1] bis [P]
Brücke ausschalten	Auf die beiden gewünschten Zonen drucken	[0]

KINDERSICHERUNG/VERRIEGELUNG DES KOCHFELDES

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste [①]) verriegelt werden.

Verriegelung aktivieren:
Betätigung	Bedienfeld	Anzeige
Einschalten des Kochfelds	2 sek. auf [drücken	[0]
Verriegelung einschalten	Die Taste einer Kochzone 3s lang halten. Im Anschluss legen sie ihren Finger auf den Smart Slider und gleiten mit ihrem ihren Finger von links nach rechts	Leuchte ein
Verriegelung abschalten	Die Taste einer Kochzone 3s lang halten. Im Anschluss legen sie ihren Finger auf den Smart Slider und gleiten mit ihrem ihren Finger von rechts nach links	Leuchte aus

GRILLFUNKTION (MODELLE 5II84251, 5II94291)

Diese Funktion ermöglicht eine optimale Verwendung der Blaupunkt Grillplatte/Teppan-Yaki-Platte. Durch die Brückung von zwei Kochzonen und durch eine geeignete Leistungsstufe sorgt diese Funktion für ein Indoor-Grillvergnügen. Das passende Zubehör erhalten Sie in unserem Online-Shop auf www.blaupunkt-einbaugeraete.com oder bei Ihrem Fachhändler.

Grillfunktion einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Grillfunktion einschalten	Auf [ GRILL ] drücken	[7]
Grillfunktion ausschalten	Auf [ GRILL ] drücken	[0]

Betriebsdauerbegrenzung:
Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungenänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet.
Eingestellte Kochstufe	Betriebsdauerbegrenzung (Std:Min)
1	8:36
2	6:42
3	5:18
4	4:18
5	3:30
6	2:18
7	2:18
8	1:48
9	1:30

KOCHEMPFEHLUNGEN

KOCHGESCHIRR

Geeignete Materialien:

Stahl, emaillierter Stahl, Gusseisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden

Nicht geeignete Materialien:

Aluminium und Edelstahl ohne magnetischen Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Angaben des Herstellers prüfen, ob das Kochgeschirr für Induktion geeignet ist.

So überprüfen Sie die Induktions-Kompatibilität der Töpfe:

• Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Dieses Wasser muss in einigen Sekunden warm werden.
• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Bestimmte Pfannen können Geräusche erzeugen, wenn sie auf eine Induktionskochzone gestellt werden. Dieses Geräusch führt zu keiner Störung am Gerät und hat keinen Einfluss auf den Kochbetrieb.

Die Beschaffenheit des Geschirrbodens kann die Gleichmäßigkeit des Garergebnisses beeinflussen.

Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf- oder Pfannenböden können ansonsten die Glaskeramikscheibe verkratzen.

Verwenden Sie möglichst Pfannen mit geradem Rand. Bei Pfannen mit schrägem Rand wirkt die Induktion auch im Randbereich der Pfanne. Dadurch kann sich der Pfannenrand verfärben.

GESCHIRRGRÖSSE

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

(diese Angaben sind Richtwerte)

1 bis 2	Schmelzen, Erwärmen	Saucen, Butter, Schokolade, Gelatine, vorgekochtete Gerichte
2 bis 3	Quellen, Auftauen, Warmhalten	Reis, Pudding, Zuckersirup, getrocknetes Gemüse, Fisch, Tiefkühlprodukte
3 bis 4	Dünsten	Gemüse, Fisch, Fleisch
4 bis 5	Dünsten, Quellen, Auftauen	Dampfkartoffeln, Suppen, Teigwaren, frisches Gemüse
6 bis 7	Ankochen, Fortkochen	Gulasch, Rouladen, Wurst, hartgekochtete Eier
7 bis 8	Schonendes Braten	Kartoffeln, Fisch, Schnitzel, Bratwurst, Spiegeleier
9	Backen, Rösten, Wasser kochen	Steaks, Omeletts, gebratene Gerichte, Wasser
P	Kochen	Große Wassermengen

INBETRIEBNAHME DER HAUBE (NICHT FÜR 5IZ34291)

Blaupunkt Multi Control - Einzigartige Verbindung zwischen Kochfeld und Haube

Benutzermenü aufrufen

Drücken Sie die EIN/AUS-Taste ein zweites Mal innerhalb von 3 Sekunden nach dem Einschalten. Die Taste "Pause" (||) blinkt. Halten Sie diese Taste gedrückt und drücken Sie gleichzeitig alle Kochzonen im Uhrzeigersinn (beginnend mit der linken Vorderseite).

Benutzermenü «U9»

Wählen Sie "U9" mit Hilfe des „Slides". Die Anzeige zeigt 0 und 1 als verfügbare Optionen an. 0 ist die Standardeinstellung und bedeutet, dass die Verbindung deaktiviert ist.

Setzen Sie den Parameter "U9" auf 1, um das Pairing zu starten.

Drücken Sie die Ein-/Aus-Taste, um die Einstellung zu speichern und das Pairing zu beenden. Die Bluetooth-Verbindung wechselt vom Pairing-Modus in den normalen Modus.

HAUBENBELEUCHTUNG EIN- ODER AUSSCHALTEN

Diese Funktion schaltet das Haubenlicht ein oder aus.

Betätigung	Bedienfeld	Anzeige
Kochfeld einschalten	2 sek. auf [ ] drücken	[0]
Haubenbeleuchting einschalten	auf [ ] Taste drücken
Haubenbeleuchting ausschalten	auf [ ] Taste drücken

HAUBENVERWALTUNGSMODUS WÄHLEN

Es stehen drei Betriebsarten für die Haube zur Verfügung:

Manueller Modus: Manuelle Einstellung der Lüftungsintensität vom Kochfeld aus.

Halbautomatischer Modus: Die Belüftung startet automatisch auf einer festen Zwischenstufe, sobald eine Kochzone aktiviert wird (Mindeststufe, wenn keine Pfannen erkannt werden). Die Belüftung wird ausgeschaltet, wenn die Kochzonen oder das Kochfeld ausgeschaltet sind (wenn der Belüftungszeitgeber nicht aktiviert ist).

Automatikmodus: Die Intensität der Belüftung passt sich automatisch den Niveau der Kochzonen an.

Wenn das Kochfeld eingeschaltet ist, ist der zuletzt vor dem Ausschalten ausgewählte Modus aktiv.

Betätigung	Bedienfeld	Anzeige
Kochfeld einschalten	2 sek. auf [Drücken	[8]
Von Halbautomatik auf Automatik umschalten	3 sek. auf [Druppen	[8]
Von Automatik auf Manuell umschalten	3 sek. auf [Druppen	[8]
Von Manuell auf Halbautomatik umschalten	3 sek. auf [Druppen	[8]

BELÜFTUNGSLEISTUNG EINSTELLEN

Die Belüftungsgeschwindigkeit kann im manuellen und halbautomatischen Modus eingestellt werden. Wenn im automatischen Modus eine Anpassung vorgenommen wird, wechselt der Verwaltungsmodus in den manuellen Modus.

Betätigung	Bedienfeld	Anzeige
Belüftung auswahlen	Belüftungsanzeige drücken	[..]II
Leistung erhöhen	auf die rechte Seite des beleuchten „Smart Slider“ drücken
Leistung verringern	auf die linke Seite des beleuchten „Smart Slider“ drücken
Belüftung ausschalten	3 sek. auf die rechte Seite des beleuchten Slider drücken

BOOSTER-FUNKTION

Die Booster-Funktion erhöht die Belüftungsleistung. Wenn die Funktion aktiviert ist, arbeitet die Belüftung 6 Minuten lang mit deutlich höherer Leistung. Der Booster dient beispielsweise dazu, große Mengen an Dunst abzuleiten.

Betätigung	Bedienfeld	Anzeige
Belüftung auswahlen	Belüftungsanzeige drücken	[ ] II
Belüftung Booster	3 sek. auf die rechte Seite des beleuchteten Slider drücken

Die Booster-Funktion kann manuell gestoppt werden, indem die Belüftung gestoppt oder die Belüftungsgeschwindigkeit verringert wird.

STANDARDGESCHWINDIGKEITSEINSTELLUNG IM HALBAUTOMATISCHEN MODUS

Die im halbautomatischen Modus verwendete Standardgeschwindigkeit kann angepasst werden, wenn Sie innerhalb von 10 Sekunden nach Beginn der Belüftung manuell auf der ausgewählten Kochzone geändert wird.

Betätigung	Bedienfeld	Anzeige
Kochfeld einschalten	2 sek. auf [0] drücken	[0] bis [6]
Kochzone auswahlen	auf eine Kochzonenanzeige drücken	[0]
Leistungsstufe wahren	auf „Smart Slider“ drücken	[0] bis [P]
Belüftung auswahlen	Belüftungsanzeige drücken	[8]
Geschwindigkeit erhöhen oder verringn	auf den beleuchteten „Smart Slider“ drücken	[8]

BELÜFTUNGS-TIMER

Ihre Haube verfügt über eine zeitgesteuerte Abschaltfunktion, mit der die Belüftung 10 Minuten vor dem Abschalten ausgeführt werden kann. Diese Funktion ist besonders nützlich, um Dunst und eventuell auftretende Gerüche nach dem Kochen zu entfernen.

Belüftungs-Timer einschalten:
Betätigung	Bedienfeld	Anzeige
Belüftung auswahlen	Belüftungsanzeige drücken	oder [ ]oder [ ]
Zeitschaltuhr auswahlen	Auf [ ]drucken	Timer-Anzeige an und Anzeige zeigt 10 min.

Belüftungs-Timer ausschalten:
Betätigung	Bedienfeld	Anzeige
Belüftung auswahlen	Belüftungsanzeige drücken	[ ]oder [ ]
Zeitschaltuhr auswahlen	Auf [ ]rücken	Timer-Anzeige aus

REINIGUNG UND PFLEGE

Bevor Sie das Kochfeld nach dem Kochen reinigen, sollten Sie es zuerst abkühlen lassen.

Es besteht ansonsten Verbrennungsgefahr. Reinigen Sie das verschmutzte Kochfeld regelmäßig.

Benutzen Sie dazu ein feuchtes Tuch und ein wenig Reinigungsmittel. Reiben Sie es anschließend mit einem sauberen Tuch trocken.

Um das Gerät zu reinigen, muss es ausgeschaltet sein. - Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen. - Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill- und Backofensprays, Fleck- oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen. - Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken. - Sollten versehentlich Dinge wie Zucker, Kunststoff oder Alufolie auf das Kochfeld gelangen, sollten Sie das Kochfeld schnellstmöglich abschalten und diese Dinge sofort entfernen. Seien Sie hierbei sehr vorsichtig, da ansonsten Verbrennungsgefahr besteht. Entfernen Sie diese sofort nach Abschalten der Kochzonen.

WAS TUN, WENN ...

Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen. Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
• Das Kochfeld ist verriegelt. Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
• Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [U]:

• Das Kochgeschirr ist nicht auf der Kochzone.
• Das Kochgeschirr ist nicht Induktionsgeeignet.
• Der Topfboden-Durchmesser ist zu klein für diese Kochzone.

In der Anzeige erscheint [E]:

• Das Gerät vom Netz trennen und wieder anschließen. Den Kundendienst anrufen.

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

Die Sicherheits-Abschaltung hat ausgelöst. - Es ist vergessen worden, eine Kochzone abzuschalten. - Es sind mehrere Sensortasten bedeckt.

• Der Topf ist leer und überhitzt.
• Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

Das Kühlgebläse läuft nach dem Ausschalten weiter:

• Dies ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist. Das Gebläse schaltet automatisch ab.

Die Ankochautomatik schaltet nicht ein:

Die Kochzone ist noch frei [H] Die höchste Leistungsstufe ist eingeschaltet [9]

Anzeige [U]:

• Finden Sie im Kapitel Warmhalte-Stufe.

Anzeige [II]:

• Finden Sie im Kapitel Stop&Go-Funktion.

In der Anzeige erscheint [I] oder [Er03]:

• Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

In der Anzeige erscheint [E2]:

Das Kochfeld ist überhitzt. Lassen Sie es zuerst abkühlen und schalten Sie es dann wieder ein.

In der Anzeige erscheint [E8]:

• Der Lufteingang des Lüfters ist verstopft. Entfernen Sie die Dinge, die zu einer Beeinträchtigung führen.

In der Anzeige erscheint [U400]:

• Das Kochfeld ist nicht mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

In der Anzeige erscheint [Er47]:

• Das Kochfeld ist nicht mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

Sollte eines der oben genannten Zeichen andauern, kontaktieren Sie den Kundendienst.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreundlich und recyclebar.

Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind.

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
• Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

MONTAGEHINWEISE

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

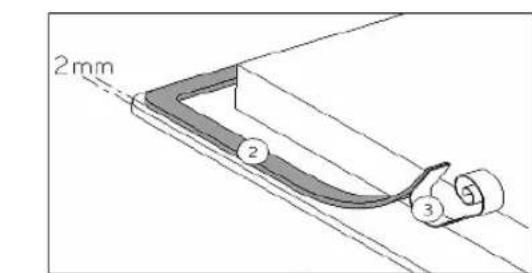

Dichtung Einbau

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkante des Glases aufkleben.

Einbau

Einfugdimensionen:

	A	B	E	F	H
5IE64252	590 mm	520 mm	560 mm	490 mm	52 mm
5IE84252	780 mm	520 mm	750 mm	490 mm	52 mm
5II84251	780 mm	520 mm	750 mm	490 mm	52 mm
5II94291	880 mm	520 mm	810 mm	490 mm	52 mm
5IB64211	590 mm	520 mm	560 mm	490 mm	52 mm
5IZ34291	300 mm	520 mm	270 mm	490 mm	52 mm

• Der Abstand vom Ausschnitt bis zu einer Wand und/oder einem Möbelstück muss mindestens 40 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Achtung: Auf der anderen Seite dürfen keine Möbel oder Geräte höher sein als das Kochfeld. Die Arbeitsplatte muss mit hitzebeständigem Kleber (75°C) verarbeitet sein. Die Wandabschlussleisten müssen hitzebeständig sein. Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden. Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftspalt von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 650 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist. Die Schnittflächen von Arbeitsplatten sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben. Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.
• Verwenden Sie keine ungeeigneten Schutzgitter oder Schutzvorrichtungen für das Kochfeld. Dies kann zu Unfällen führen.

Belüftung

Die Rückwand des Unterschranks muss im Bereich des Arbeitsplattenausschnitts offen sein, damit ein Luftaustausch gegeben ist. - Der Abstand zwischen Induktionskochfeld und Küchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüftung der Induktion gewährleistet ist. - Übermäßige Hitzeentwicklung von unten, z.B. von einem Backofen ohne Querstromlüfter, ist zu vermeiden. - Wenn bei Einbauherden der Pyrolysebetrieb stattfindet, darf das Induktionskochfeld nicht benutzt werden.

ELEKTROANSCHLUSS

Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen möglichst kennt und sorgfältig beachtet. - Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein. - Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild. - Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze. - Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt durch das Einbauen gedeckt sein. - Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden. - Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230V/400 V ~ 50/60 Hz ausgelegt. Schließen Sie immer den Schutzleiter mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in die vorgesehenen Schlitze hinein. Ziehen Sie die Schrauben im Anschlussklemmenblock nach 4 Wochen fest.

Modelle 3 und 4 Heizzonen: 5IE64252, 5IE84252, 5II84251, 5IB64211

Netz	Anschluss	Durchmesser	Kabel	Sicherung
230V~50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A*
400V~ 50/60Hz	2 Phasen + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A*

(*) laut EN 60 335-2-6 Norm

Anschluss des Kochfeldes

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasiger Anschluss 230V~1P+N:

Bringen Sie eine Polbrücke zwischen Anschlussklemme L1 und L2, dann zwischen Anschlussklemme N1 und N2.

Befestigen Sie die Erdung an die „Erde“-Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L an Anschlussklemme L1 oder L2.

Zweiphasiger Anschluss 400V~2P+N:

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2.

Befestigen Sie die Erdung an die „Erde“-Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L1 an Anschlussklemme L1 und die Phase L2 an Anschlussklemme L2.

Modell 5 Heizzonen: 5II94291

Netz	Anschluss	Durchmesser	Kabel	Sicherung
230V~50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A*
400V~ 50/60Hz	2 Phasen + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A*
400V~ 50/60Hz	3 Phasen + N	5 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A*

(*) laut EN 60 335-2-6 Norm

Anschluss des Kochfeldes

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasiger Anschluss 230V~1P+N:

Bringen Sie eine Polbrücke zwischen Anschlussklemme L1 und L2, dann zwischen

Anschlussklemme L2 und L3 und dann zwischen Anschlussklemme N1 und N2.

Befestigen Sie die Erdung an die „Erde“-Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L an Anschlussklemme L1 oder L2 oder L3.

Zweiphasiger Anschluss 400V~2P+N:

Bringen Sie eine Polbrücke zwischen Anschlussklemme L1 und L2, dann zwischen

Anschlussklemme N1 und N2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nulleiter an Anschlussklemme N1 oder N2, die Phase L1 an Anschlussklemme L1 oder L2 und die Phase L2 an Anschlussklemme L3.

Dreiphasiger Anschluss 400V~3P+N:

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L1 an Anschlussklemme L1, die Phase L2 an Anschlussklemme L2 und die Phase L3 an Anschlussklemme L3.

Modell 2 Heizzonen: 5lZ34291

Netz	Anschluss	Durchmesser	Kabel	Sicherung
230V~50/60Hz	1 Phase + N	3 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A*

(*) laut EN 60 335-2-6 Norm

Achtung! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle, die durch falschen Anschluss oder nicht vorhandenen oder mangelhaften Erdungsanschluss entstehen.

Type	5IE64252	5IE84252	5II84251	5II94291	5IB64211	5IZ34291
Totaal vermogen	7400W	7400 W	7400 W	7400 W	6700 W	3700 W
Energieverbruik van de kookplaat EChob**	180 Wh/kg	180 Wh/kg	173.4 Wh/kg	175.3 Wh/kg	180.7 Wh/kg	177.3 Wh/kg
Kookzone linksvoor	Ø 200 mm	Ø 160 mm	210x190mm	210x190mm	Ø 200 mm	Ø 160 mm
Minimumafmeting diameter pan	Ø 110 mm	Ø 90 mm	Ø 110 mm	Ø 110 mm	Ø 110 mm	Ø 90 mm
Nominaal vermogen*	2300 W	1400 W	2100 W	2100 W	2300 W	1400 W
Booster vermogen*	3000 W	2100 W	3000 W	3000 W	3000 W	2100 W
Gestandaardiseerd kookgerei categorie**	C	A	C	C	C	A
Energieverbruik ECcw**	182.9 Wh/kg	191.8 Wh/kg	159.5 Wh/kg	159.5 Wh/kg	182.9 Wh/kg	191.8 Wh/kg
Kookzone linksachter	Ø 160 mm	Ø 200 mm	210x190mm	210x190mm	Ø 160 mm	Ø 160 mm
Minimumafmeting diameter pan	Ø 90 mm	Ø 110 mm	Ø 110 mm	Ø 110 mm	Ø 90 mm	Ø 90 mm
Nominaal vermogen*	1400 W	2300 W	2100 W	2100 W	1400 W	1400 W
Booster vermogen*	2100 W	3000 W	3000 W	3000 W	2100 W	2100 W
Gestandaardiseerd kookgerei categorie**	A	C	C	C	B	B
Energieverbruik ECcw**	191.8 Wh/kg	182.9 Wh/kg	159.5 Wh/kg	159.5 Wh/kg	162.7 Wh/kg	162.7 Wh/kg
Kookzone rechtsachter	Ø 200 mm	Ø 200 mm	210x190mm	210x190mm	-	-
Minimumafmeting diameter pan	Ø 110 mm	Ø 110 mm	Ø 110 mm	Ø 110 mm	-	-
Nominaal vermogen*	2300 W	2300 W	2100 W	2100 W	-	-
Booster vermogen*	3000 W	3000 W	3000 W	3000 W	-	-
Gestandaardiseerd kookgerei categorie**	C	C	B	B	-	-
Energieverbruik ECcw**	182.9 Wh/kg	182.9 Wh/kg	188 Wh/kg	188 Wh/kg	-	-
Kookzone rechtsvoor	Ø 160 mm	Ø 160 mm	210x190mm	210x190mm	Ø 250 mm	-
Minimumafmeting diameter pan	Ø 90 mm	Ø 90 mm	Ø 110 mm	Ø 110 mm	Ø 110 mm	-
Nominaal vermogen*	1400 W	1400 W	2100 W	2100 W	2300 W	-
Booster vermogen*	2100 W	2100 W	3000 W	3000 W	3000 W	-
Gestandaardiseerd kookgerei categorie**	B	B	A	A	D	-
Energieverbruik ECcw**	162.7 Wh/kg	162.7 Wh/kg	186.4 Wh/kg	186.4 Wh/kg	196.5 Wh/kg	-
Centrale kookzone	-	-	-	Ø 200 mm	-	-
Minimumafmeting diameter pan	-	-	-	Ø 110 mm	-	-
Nominaal vermogen*	-	-	-	2300 W	-	-
Booster vermogen*	-	-	-	3000 W	-	-
Gestandaardiseerd kookgerei categorie**	-	-	-	C	-	-
Energieverbruik ECcw**	-	-	-	182.9 Wh/kg	-	-

Die Kochstelle oder die Kochzonen können nicht eingeschaltet werden:

ELEKTRISCHER ANSCHLUSS

Grillfunktionen sind aktiviert

Die Belüftung erfolgt im manuellen Modus

EINSCHALTEN ODER AUSSCHALTEN DER KAPPE-BELEUCHTUNG

Diese Funktion schaltet die Kappe-Beleuchtung ein oder aus.

www.blaupunkt-einbaugeraete.com

0080032289000

Deutschland/Germany

[e-mail]

Österreich/Austria

[e-mail]

Niederlande/Netherlands

[e-mail]

Belgien/Belgium

[e-mail]

Schweden/Sweden

[e-mail]

Frankreich/France

[e-mail]

Luxemburg/Luxembourg

[e-mail]

Schweiz/Switzerland

[e-mail]

Italien/Italy

[e-mail]

Spanien/Spain

[e-mail]

Großbritannien/Great Britain

[e-mail]

Malta/Malta

[e-mail]

1800252878658

1800 209 2096

Australien/Australia

[e-mail]

Indien/India
