BEDIENUNGSANLEITUNG Series 9 9390cc BRAUN

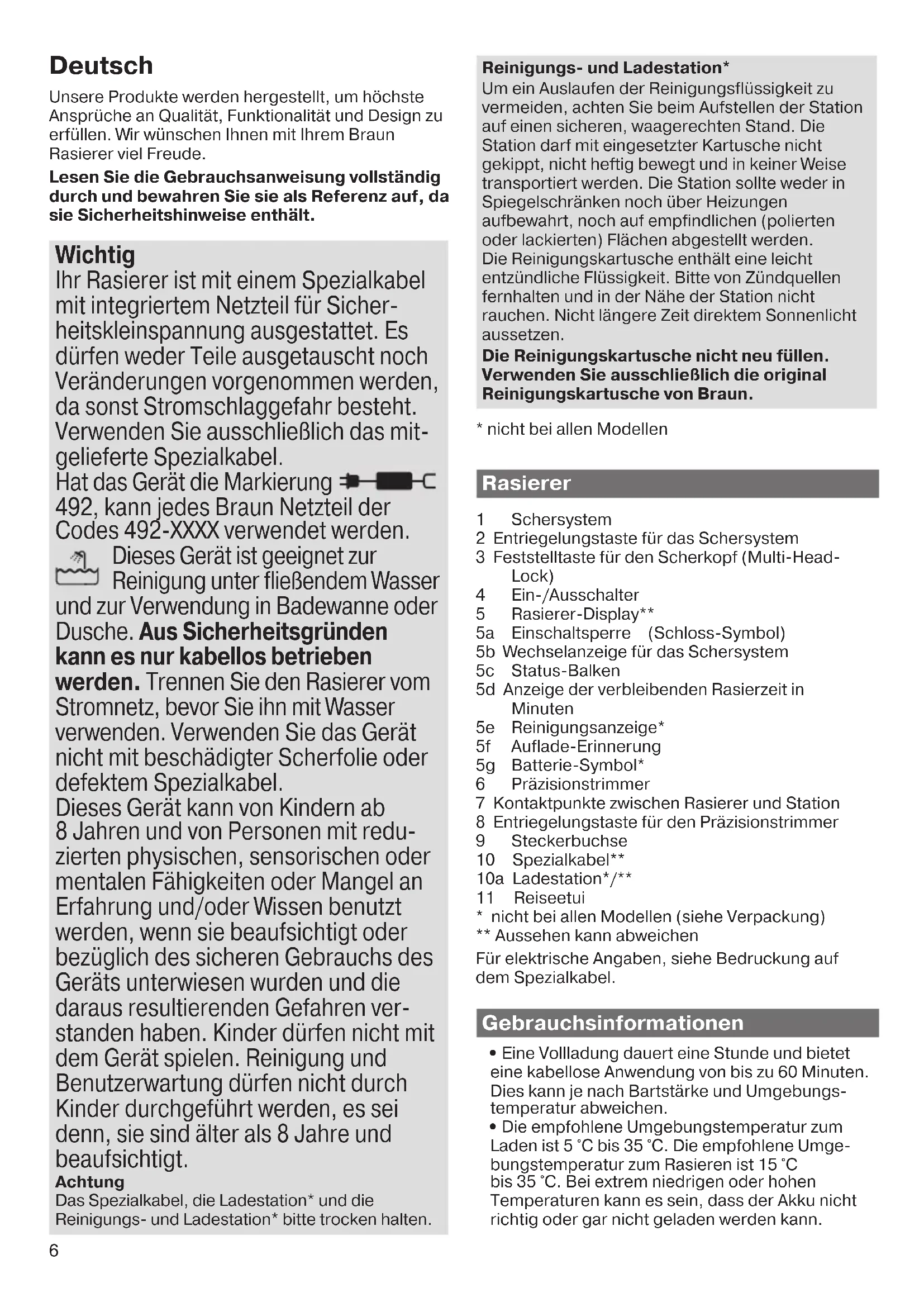

91611492_93XXcc_W&D_MN_Type_5793_S5.indd 191611492_93XXcc_W&D_MN_Type_5793_S5.indd 1 25.09.17 11:2725.09.17 11:27 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 5 of 766 Deutsch Unsere Produkte werden hergestellt, um höchste Ansprüche an Qualität, Funktionalität und Design zu erfüllen. Wir wünschen Ihnen mit Ihrem Braun Rasierer viel Freude. Lesen Sie die Gebrauchsanweisung vollständig durch und bewahren Sie sie als Referenz auf, da sie Sicherheitshinweise enthält. Wichtig Ihr Rasierer ist mit einem Spezialkabel mit integriertem Netzteil für Sicher- heitskleinspannung ausgestattet. Es dürfen weder Teile ausgetauscht noch Veränderungen vorgenommen werden, da sonst Stromschlaggefahr besteht. Verwenden Sie ausschließlich das mit- gelieferte Spezialkabel. Hat das Gerät die Markierung 492, kann jedes Braun Netzteil der Codes 492-XXXX verwendet werden. Dieses Gerät ist geeignet zur Reinigung unter fließendem Wasser und zur Verwendung in Badewanne oder Dusche. Aus Sicherheitsgründen kann es nur kabellos betrieben werden. Trennen Sie den Rasierer vom Stromnetz, bevor Sie ihn mit Wasser verwenden. Verwenden Sie das Gerät nicht mit beschädigter Scherfolie oder defektem Spezialkabel. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit redu- zierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren ver- standen haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und beaufsichtigt. Achtung Das Spezialkabel, die Ladestation* und die Reinigungs- und Ladestation* bitte trocken halten. Reinigungs- und Ladestation* Um ein Auslaufen der Reinigungsflüssigkeit zu vermeiden, achten Sie beim Aufstellen der Station auf einen sicheren, waagerechten Stand. Die Station darf mit eingesetzter Kartusche nicht gekippt, nicht heftig bewegt und in keiner Weise transportiert werden. Die Station sollte weder in Spiegelschränken noch über Heizungen aufbewahrt, noch auf empfindlichen (polierten oder lackierten) Flächen abgestellt werden. Die Reinigungskartusche enthält eine leicht entzündliche Flüssigkeit. Bitte von Zündquellen fernhalten und in der Nähe der Station nicht rauchen. Nicht längere Zeit direktem Sonnenlicht aussetzen. Die Reinigungskartusche nicht neu füllen. Verwenden Sie ausschließlich die original Reinigungskartusche von Braun.

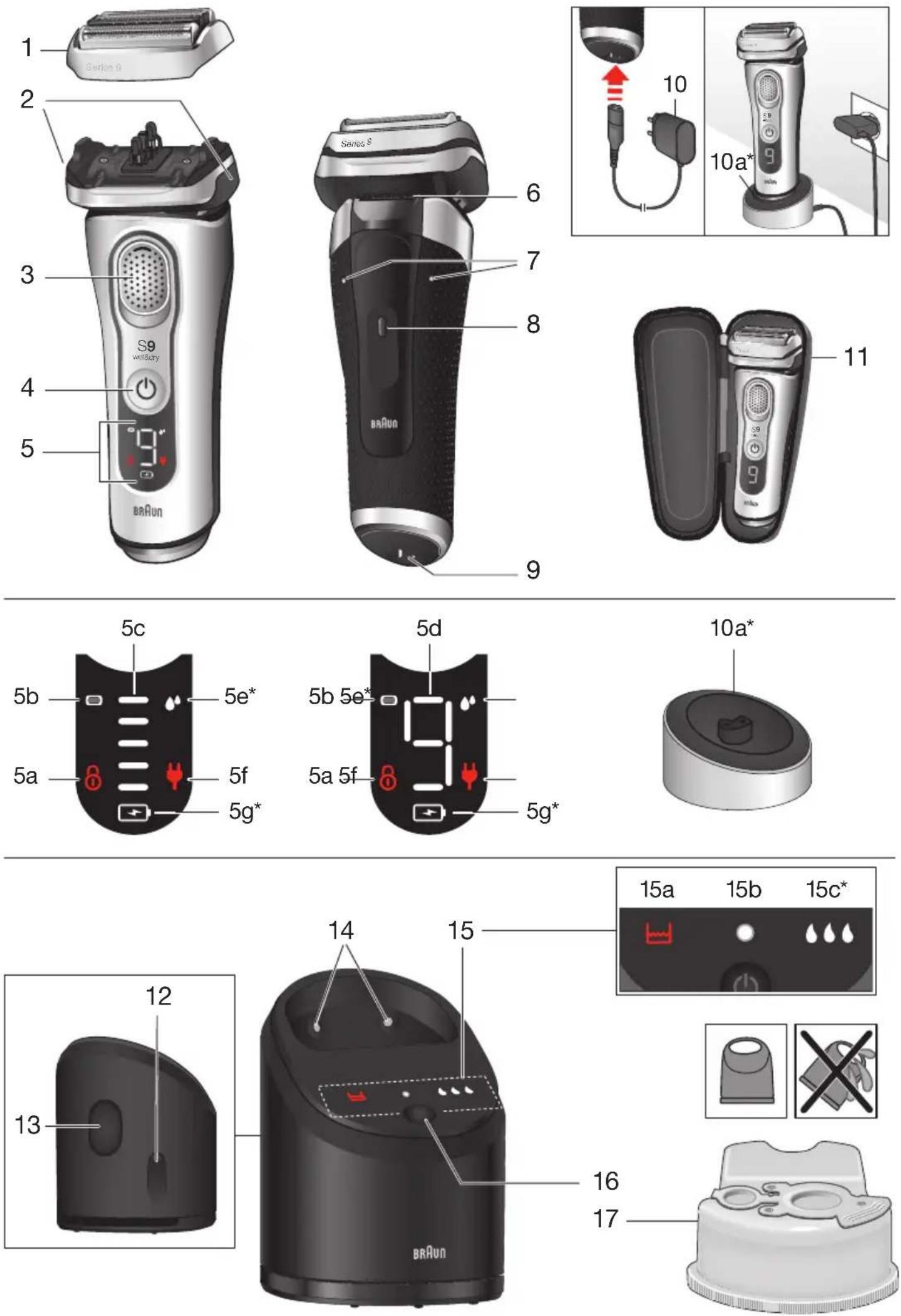

• nicht bei allen Modellen Rasierer 1 Schersystem 2 Entriegelungstaste für das Schersystem 3 Feststelltaste für den Scherkopf (Multi-Head- Lock) 4 Ein-/Ausschalter 5 Rasierer-Display** 5a Einschaltsperre (Schloss-Symbol) 5b Wechselanzeige für das Schersystem 5c Status-Balken 5d Anzeige der verbleibenden Rasierzeit in Minuten 5e Reinigungsanzeige* 5f Auflade-Erinnerung 5g Batterie-Symbol* 6 Präzisionstrimmer 7 Kontaktpunkte zwischen Rasierer und Station 8 Entriegelungstaste für den Präzisionstrimmer 9 Steckerbuchse 10 Spezialkabel** 10a Ladestation*/** 11 Reiseetui

• nicht bei allen Modellen (siehe Verpackung) ** Aussehen kann abweichen Für elektrische Angaben, siehe Bedruckung auf dem Spezialkabel. Gebrauchsinformationen

• Eine Vollladung dauert eine Stunde und bietet eine kabellose Anwendung von bis zu 60 Minuten. Dies kann je nach Bartstärke und Umgebungs- temperatur abweichen.

• Die empfohlene Umgebungstemperatur zum Laden ist 5 °C bis 35 °C. Die empfohlene Umge- bungstemperatur zum Rasieren ist 15 °C bis 35 °C. Bei extrem niedrigen oder hohen Temperaturen kann es sein, dass der Akku nicht richtig oder gar nicht geladen werden kann. 91611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 691611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 6 20.10.17 08:1620.10.17 08:16 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 6 of 767

• Das Gerät nicht für längere Zeit höheren Tempera- turen als 50 °C aussetzen.

• Wenn der Rasierer am Netz angeschlossen wird, kann es einige Minuten dauern, bevor sich das Display einschaltet. Rasierer aufladen

• Schließen Sie das ausgeschaltete Gerät mit dem Spezialkabel (10) über die Steckerbuchse (9) oder über die Ladestation (10a) ans Stromnetz an. Bei cc-Modellen, verbinden Sie die Reinigungs- und Ladestation mit dem Spezialkabel über die Steckerbuchse mit dem Stromnetz (siehe Kapitel «Reinigungs- & Ladestation»).

• Bei erstmaliger Aufladung den Rasierer für mindestens eine Stunde am Netz aufladen.

• Der Ladestatus wird im Display angezeigt. Display

• Die Displayinformationen sind modellabhängig.

• Einige Modelle zeigen die entsprechenden Symbole nur während des Ladens oder während der Nutzung des Geräts an. Andere Modelle zeigen auch Symbole an, nachdem der Rasierer ausgeschaltet wurde.

• Die nachfolgende Tabelle beschreibt die verschie- denen Symbole, die im Rasierer-Display erschei- nen können. Akkustand Der Akkustand wird in Balken und zusätzlich in Zahlen angezeigt (bei einigen Model- len auch mit Batterie-Symbol).

• Die Status-Balken erscheinen bzw. erlöschen nach und nach, entsprechend des Akkustandes.

• Die angezeigte Zahl beschreibt die verbleibende Rasierzeit in Minuten. Auflade-Erinnerung (bei niedrigem Akkustand / ausschließlich kabellose Anwendung)

1. Blinken: Der Akkustand ist

niedrig, d. h. es verbleiben noch 5 Minuten Rasierzeit.

2. Schnelles Blinken: Dieses

Gerät kann nur kabellos angewendet werden, daher trennen Sie den Rasierer bitte vom Strom bevor Sie ihn einschalten. Einschaltsperre Der Rasierer ist gesperrt, wenn das Schloss-Symbol auf dem Display erscheint. Wechselanzeige für das Schersystem Die Wechselanzeige zeigt den Status der Nutzung des Schersystems. Die Status- Balken erlöschen nach und nach, entsprechend der Anzahl an Rasuren*. Reinigungsanzeige (nur bei Nutzung mit Reinigungs- und Ladestation) Die Reinigungsanzeige erscheint nach jeder Rasur als Erinnerung, dass der Rasierer in der Reinigungs- und Ladestation gereinigt werden soll.

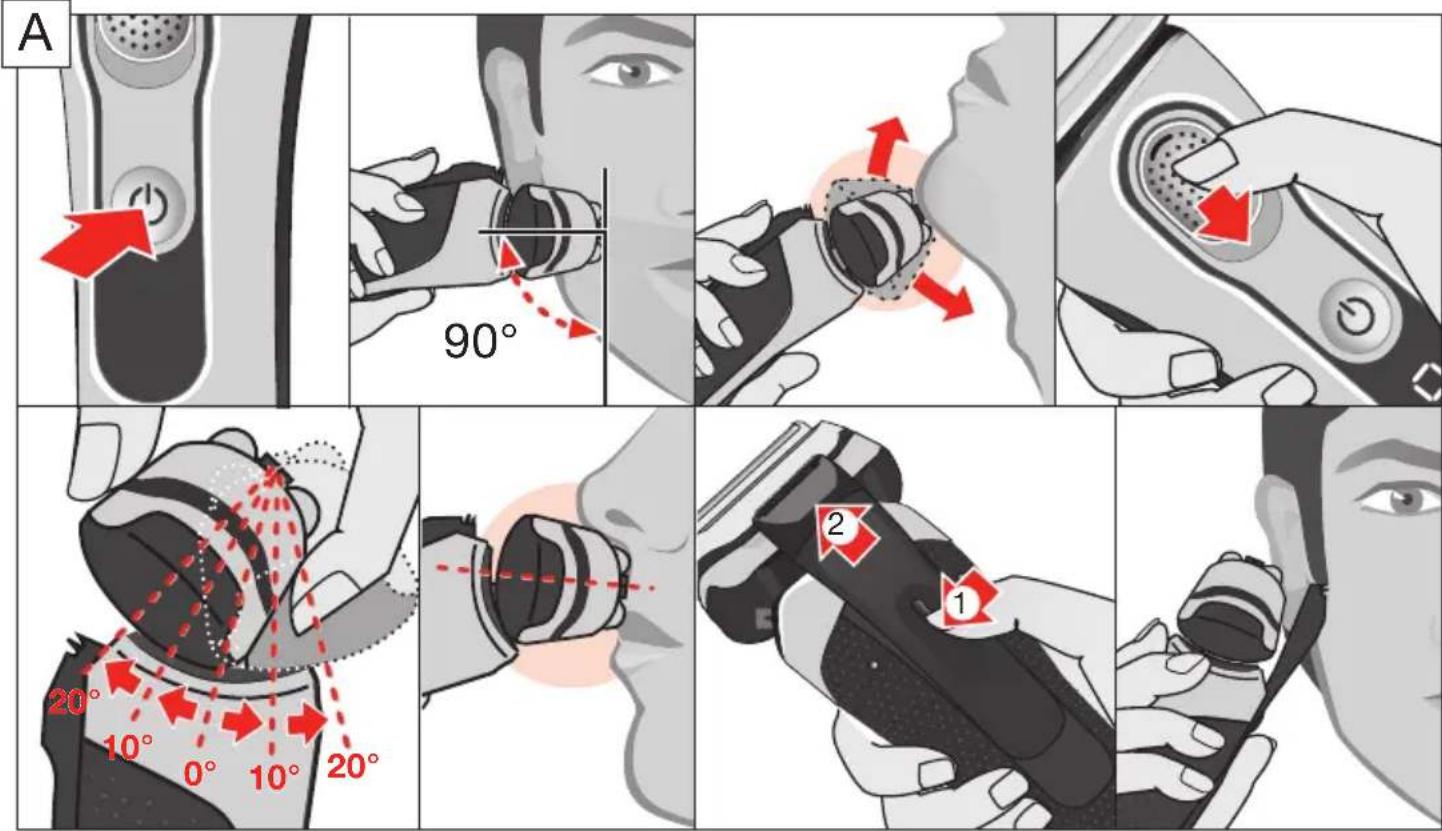

• nicht bei allen Modellen Gebrauch des Rasierers Stellen Sie sicher, dass der Rasierer vom Stromnetz getrennt ist. Drücken Sie den Ein-/Ausschalter (4), um den Rasierer einzuschalten. Tipps für eine optimale Rasur

1. Den Rasierer stets im rechten Winkel (90°) zur

2. Die Haut mit der freien Hand leicht straffen.

3. Gegen die Haarwuchsrichtung rasieren.

Multi-Head-Lock Schalter (Fixierung des Scherkopfs) Für die Rasur an schwer erreichbaren Gesichtspar- tien (z. B. unter der Nase) kann der Scherkopf in 5 Positionen fixiert werden.

• Ziehen Sie den Multi-Head-Lock Schalter (3) nach unten um den Scherkopf zu fixieren.

• Um die Position zu wechseln, bewegen Sie ihn manuell in die gewünschte Position.

• Für eine automatische Reinigung in der Reini- gungs- und Ladestation muss die Feststelltaste gelöst sein. Präzisionstrimmer Zum Trimmen von Koteletten, Schnurrbart oder Bart, drücken Sie die Entriegelungstaste (8), und schieben Sie den Trimmer (6) nach oben. Einschaltsperre Der Rasierer kann gesperrt werden, um unbeab- sichtigtes Einschalten zu vermeiden (z. B. bei Aufbewahrung in einem Koffer).

• Drücken Sie den Ein-/Ausschalter (4) für 5 Sekunden, um den Rasierer zu sperren bzw. zu entsperren. Zur Bestätigung ertönt ein Piep-Ton, und im Display erscheint bzw. erlischt das Schloss-Symbol. 91611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 791611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 7 20.10.17 08:1620.10.17 08:16 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 7 of 768 Wechseln der Scherfolie Um 100 % der Rasierleistung zu erhalten, wechseln Sie das Schersystem (1), wenn die Wechselan- zeige aufleuchtet (und keine Status-Balken mehr leuchten).

• Um das Schersystem zu entfernen, drücken Sie die Entriegelungstaste (2).

• Drücken Sie den Ein-/Ausschalter für 10 Sekunden um die Wechselanzeige zurückzusetzen.

• Anschließend müssen Sie den Rasierer entsperren (siehe Kapitel «Einschaltsperre»).

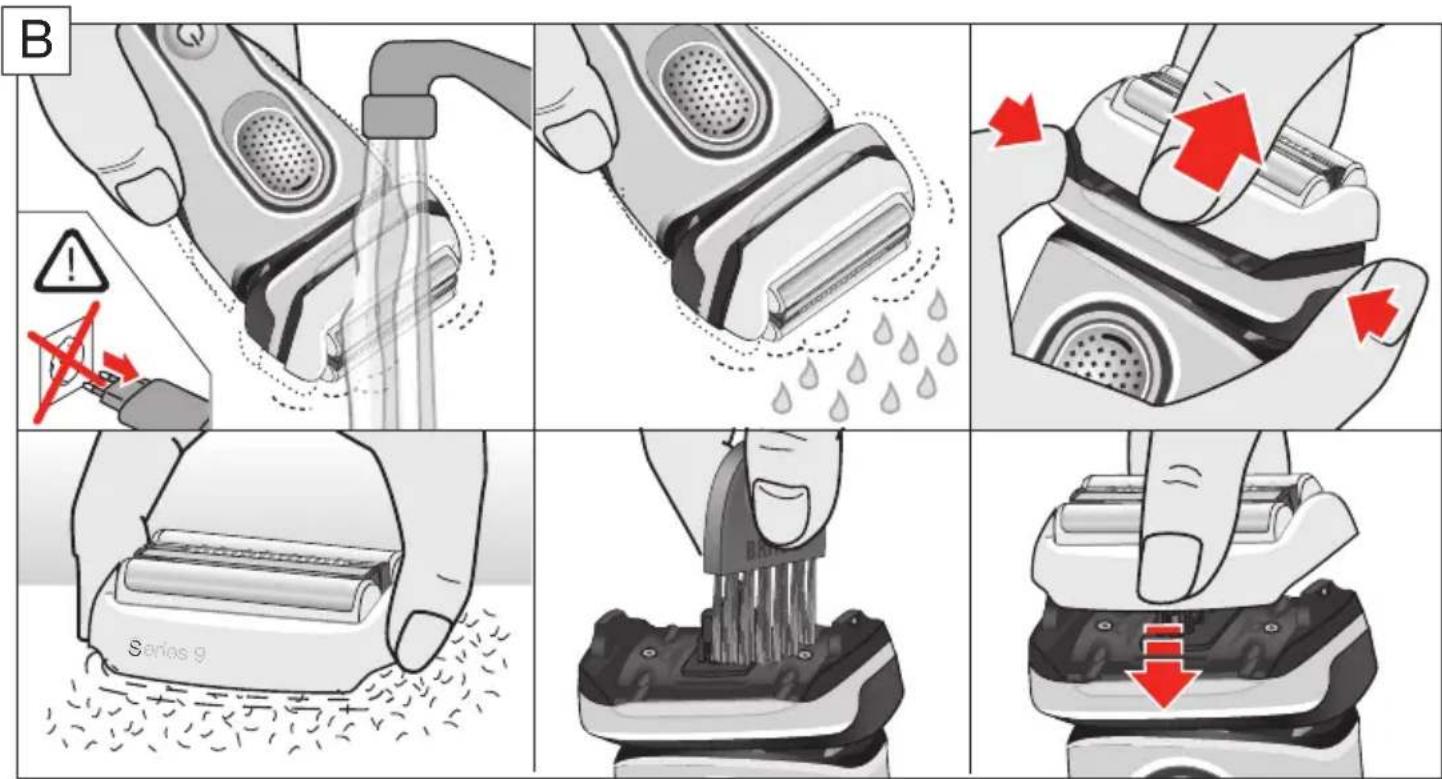

• Be i einigen Modellen erfolgt ein automatisches Zurücksetzen der Wechselanzeige nach 7 Rasuren. Reinigung Reinigung unter fließendem Wasser Besonders wichtig, nach der Benutzung mit Schaum oder Gel.

• Schalten Sie den Rasierer ein (kabellos) und reinigen Sie den Scherkopf unter heißem, fließendem Wasser, bis alle Rückstände entfernt wurden. Sie können auch Flüssigseife (ohne Scheuermittel) verwenden. Spülen Sie den Schaum vollständig ab und lassen Sie den Rasierer noch einige Sekunden laufen.

• Schalten Sie dann den Rasierer aus und drücken Sie die Entriegelungstasten (2), um das Scher- system (1) abzunehmen und vollständig trocknen zu lassen.

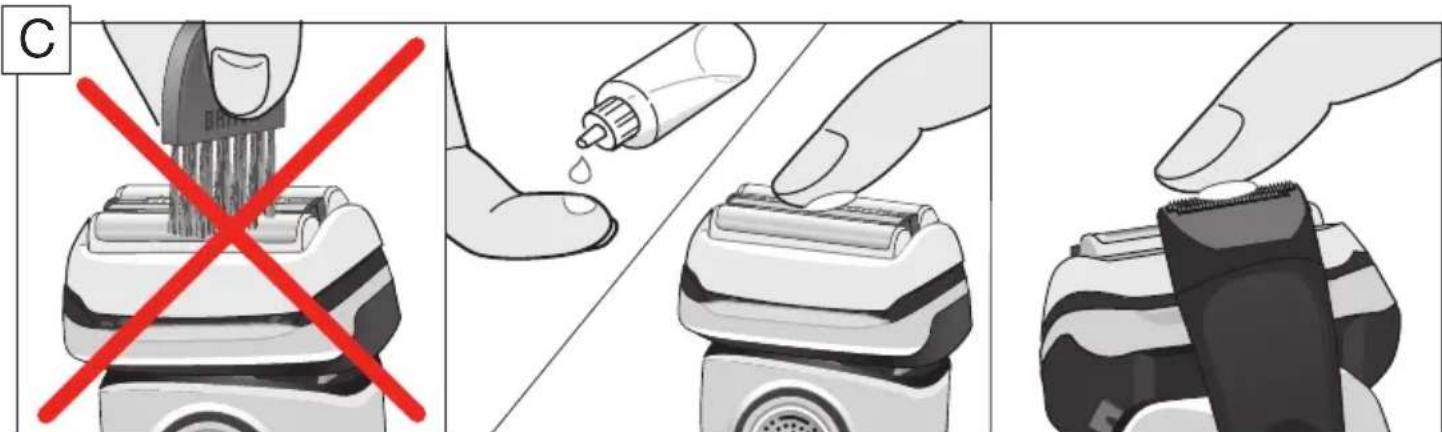

• Bei regelmäßiger Nassreinigung sollten Sie wöchentlich einen Tropfen Leichtmaschinenöl auf der Oberfläche des Schersystems verteilen. Reinigen Sie den Rasierer immer unter fließendem Wasser, nachdem Sie ihn mit Schaum bzw. Gel benutzt haben! Reinigung mit der Bürste

• Schalten Sie den Rasierer aus. Entfernen Sie das Schersystem (1) und klopfen Sie es auf einer glatten Oberfläche aus. Reinigen Sie nur den inneren Teil des Scherkopfs mit der Bürste. Die Scherfolie darf nicht mit der Bürste gereinigt werden, da sie sonst beschädigt werden könnte! Reinigungs- & Ladestation (C&C-Station)* Die C&C-Station wurde zum Reinigen, Laden, Pflegen (Ölen), Desinfizieren und Aufbewahren Ihres Braun Rasierers entwickelt. 12 Steckerbuchse 13 Lift-Taste für den Kartuschenwechsel 14 Kontaktpunkte zwischen Rasierer und Station 15 Display der Reinigungs- und Ladestation 15a Füllstands-Anzeige 15b Kontroll-Leuchte 15c Reinigungsprogramm-Symbole* 16 Starttaste 17 Reinigungskartusche

• nicht bei allen Modellen (siehe Verpackung) Installation der C&C-Station

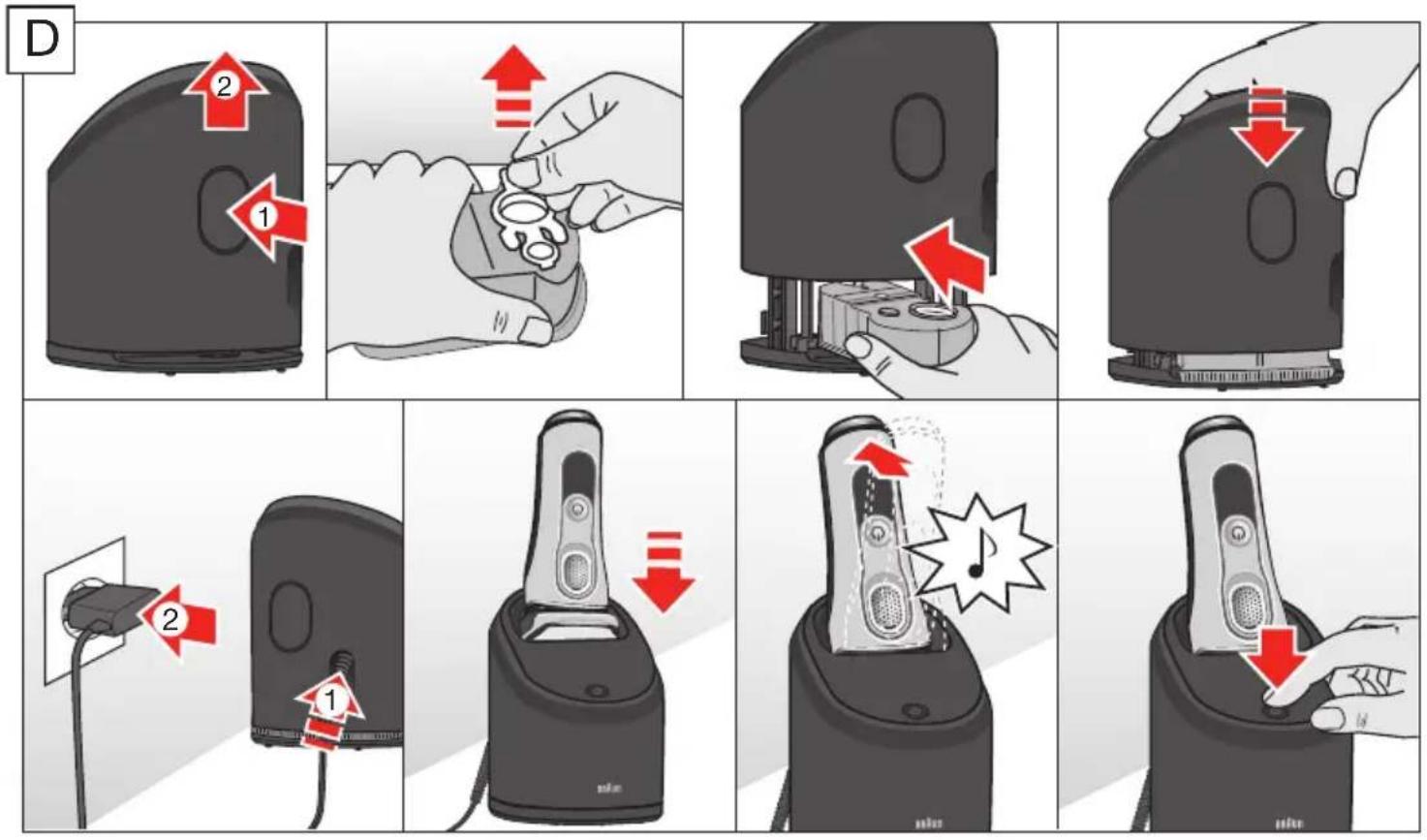

• Entfernen Sie die Schutzfolie vom Display der C&C-Station.

• Drücken Sie die Lift-Taste (13) an der Rückseite der C&C-Station, um das Gehäuse-Oberteil anzuheben.

• Halten Sie die Kartusche (17) auf einer ebenen, festen Unterlage.

• Ziehen Sie den Verschluss der Kartusche vorsichtig ab.

• Schieben Sie die Kartusche von hinten bis zum Anschlag in das Bodenfach der C&C-Station.

• Drücken Sie das Gehäuse-Oberteil langsam nach unten, bis es einrastet.

• Verbinden Sie die Steckerbuchse der Station (12) über das Spezialkabel (10) mit dem Stromnetz. Inbetriebnahme der C&C-Station Wichtig: Der Rasierer muss trocken und frei von jeglichen Schaum-, Gel- oder Seifenrück- ständen sein!

• Stellen Sie den Rasierer kopfüber, mit dem Display nach vorne und gelöster Feststelltaste (3) in die C&C-Station.

• Die Kontakte (7) auf der Rasierer-Rückseite müssen die Kontakte der Station (14) berühren. Drücken Sie den Rasierer in die richtige Position. Zur Bestätigung, dass der Rasierer korrekt in die Station eingesetzt wurde, ertönt ein Piep-Ton.

• Nur bei C&C-Stationen mit Reinigungsprogramm- Auswahl: Der Hygienestatus wird ermittelt und über die Reinigungsprogramm-Symbole (15c) im Display (15) der C&C-Station angezeigt. Laden des Rasierers in der C&C-Station Der Rasierer wird in der C&C-Station automatisch geladen, wenn er korrekt in die Station eingesetzt wurde. Reinigen des Rasierers in der C&C-Station Wenn das Reinigungssymbol im Rasiererdisplay aufleuchtet, stellen Sie den Rasierer in die C&C- Station, wie vorher beschrieben. Reinigungsprogramme (nicht bei allen Modellen) Sparprogramm – kurze Reinigung normale Reinigung intensive Reinigung Jedes Reinigungsprogramm besteht aus mehreren Zyklen, in denen Reinigungsflüssigkeit durch den Scherkopf gespült wird. 91611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 891611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 8 20.10.17 08:1620.10.17 08:16 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 8 of 769 Starten der automatischen Reinigung Drücken Sie die Starttaste (16) um den Reinigungs- prozess zu starten. Sollte die Kontroll-Leuchte (15b) nicht aufleuchten (die C&C-Station schaltet nach ca. 10 Minuten in Stand-by), drücken Sie die Starttaste zweimal, sonst startet der Reinigungs- prozess nicht. Je nach Modell und/oder ausgewähltem Programm dauert die Reinigung bis zu 3 Minuten mit einer anschließenden Trocknungsphase, während der die Lüftung läuft. In dieser Zeit blinkt die Kontroll- Leuchte (15b). Nachdem der Rasierer gereinigt, getrocknet und voll geladen ist, schalten sich alle Symbole auf dem Display aus. Entnahme des Rasierers aus der C&C-Station Halten Sie die Station mit einer Hand fest und ziehen Sie den Rasierer mit der anderen Hand leicht nach vorn um ihn zu lösen. Reinigungskartusche / Kartuschen- wechsel Wenn die Füllstands-Anzeige (15a) permanent rot leuchtet, ist die verbleibende Reinigungsflüssigkeit noch für ca. 3 weitere Reinigungszyklen ausrei- chend. Wenn die Füllstands-Anzeige rot blinkt, muss die Kartusche ausgetauscht werden (bei täglicher Benutzung ca. alle 4 Wochen). Drücken Sie die Lift-Taste (13), um das Gehäuse zu öffnen. Warten Sie einige Sekunden, bevor Sie die gebrauchte Kartusche herausnehmen, um eventuel- les Tropfen zu vermeiden. Verschließen Sie vor dem Entsorgen der gebrauchten Kartusche die Öffnun- gen mit dem Verschluss der neuen Kartusche, da die gebrauchte Kartusche verschmutzte Reini- gungsflüssigkeit enthält. Die hygienische Reinigungsflüssigkeit enthält Ethanol oder Isopropanol (Einzelheiten siehe Kartusche), das sich nach dem Öffnen der Kartu- sche langsam verflüchtigt. Daher sollte eine Kartusche, falls sie nicht täglich verwendet wird, nach ca. 8 Wochen ausgetauscht werden, um eine optimale Desinfektion zu gewährleisten. Außerdem enthält die Reinigungsflüssigkeit pflegende Substanzen für das Schersystem, die Rückstände auf dem Scherkopf und in der Kammer der C&C-Station hinterlassen können. Sie können eventuelle Rückstände einfach mit einem weichen feuchten Tuch abwischen. Der Rasierer und dessen Leistung werden dadurch nicht beeinflusst. Zubehör Wir empfehlen, alle 18 Monate die Scherteile Ihres Rasierers zu wechseln, um die maximale Leistung zu erhalten. Im Handel oder beim Braun Kundendienst erhältlich:

• Schersystem: 92S/92M

• Reinigungskartusche: CCR

• Braun Reinigungsspray Umweltschutz Das Gerät enthält Akkus und/oder wieder- verwertbare Elektrobauteile. Im Sinne des Umweltschutzes darf dieses Gerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden, sondern kann bei entsprechenden lokal verfügbaren Rückgabe- und Sammelstellen abgegeben werden. Die Reinigungskartusche kann im Hausmüll entsorgt werden. (D/A/CH: Bitte lokale Entsorgungsbestimmungen beachten.) Änderungen vorbehalten. Problembehebung / Hilfestellung Problem: Mögliche Ursache: Selbsthilfe: Rasierer Der Rasierer lässt sich durch Drücken des Ein-/ Ausschalters nicht einschalten.

1. Dieses Gerät kann nur kabellos

2. Einschaltsperre ist aktiviert.

1. Ziehen Sie den Netzstecker.

2. Drücken Sie den Ein-/Ausschalter für

5 Sekunden, um den Rasierer zu entsperren. Der Rasierer lädt nicht, wenn er am Netz ange- schlossen ist oder sich in der C&C-Station befindet.

1. Der Ladevorgang startet evtl.

verzögert, z. B. wenn der Rasierer länger nicht benutzt wurde.

2. Umgebungstemperatur ist

außerhalb des vorgegebenen Bereichs.

3. Das Spezialkabel ist nicht richtig

4. Rasierer steht nicht richtig in der

1. Warten Sie einige Minuten, ob der

Ladevorgang automatisch startet.

2. Die empfohlene Umgebungstemperatur

zum Laden ist 5 °C bis 35 °C.

3. Das Spezialkabel muss in der Stecker-

4. Die Kontakte des Rasierers müssen die

Kontakte in der Station berühren. 91611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 991611492_93XXcc_W&D_MN_Type_5793_S6-76.indd 9 20.10.17 08:1620.10.17 08:16 CSS APPROVED Effective Date 23Oct2017 GMT - Printed 22Nov2017 Page 9 of 7610 Garantie Als Hersteller übernehmen wir für dieses Gerät – nach Wahl des Käufers zusätzlich zu den gesetzli- chen Gewährleistungsansprüchen gegen den Verkäufer – eine Garantie von 2 Jahren ab Kaufda- tum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Geräts unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen dieses Braun Gerät von uns autorisiert verkauft wird. Von der Garantie sind ausgenommen: Schäden durch unsachgemäßen Gebrauch (Knickstellen an der Scherfolie, Bruch), normaler Verschleiß (z. B. Scherfolie oder Klingenblock) sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des Geräts nur unerheblich beeinflussen. Bei Eingriffen durch nicht von uns autorisierte Braun Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteile erlischt die Garantie. Im Garantiefall senden Sie das Gerät mit Kauf- beleg bitte an einen autorisierten Braun Kunden- dienstpartner. Die Anschrift finden Sie unter www.service.braun.com oder können Sie kostenlos unter 00800/27 28 64 63 erfragen. Der Rasierer lädt nicht vollständig und blinkt. Die Umgebungstemperatur ist außerhalb des vorgegebenen Bereichs. Die empfohlene Umgebungstemperatur zum Laden ist 5 °C bis 35 °C. Das Schersystem riecht unangenehm.

1. Das Schersystem wird nass

2. Die Reinigungskartusche wird

schon länger als 8 Wochen verwendet.

1. Bei der Nassreinigung heißes Wasser

und gelegentlich Flüssigseife (ohne Scheuermittel) verwenden. Zum Trocknen das Schersystem vom Rasierer abnehmen.

2. Die Kartusche spätestens nach 8 Wochen

austauschen. Die Akkukapazität hat sich deutlich verringert.

1. Schersystem ist verschlissen

und verbraucht. Bei der Rasur wird deutlich mehr Leistung gebraucht.

2. Schersystem wird nass gereinigt

1. Schersystem erneuern.

2. Schersystem besonders bei Nassreini-

gung regelmäßig ölen, um Verschleiß vorzubeugen. Die Rasierleistung hat spürbar nachgelassen.

1. Schersystem ist verschlissen.

2. Schersystem ist mit Bartstaub

1. Schersystem erneuern.

2. Schersystem in heißem Wasser mit

einem Schuss Spülmittel einweichen. Danach das Schersystem gut abspülen und ausklopfen. Wenn es trocken ist, einen Tropfen Leichtmaschinenöl auf der Scherfolie verteilen. Das Schersystem ist feucht.

1. Die Trocknungszeit nach der

automatischen Reinigung war zu kurz.

2. Der Abfluss der Reinigungsstation

1. Warten Sie, bis der Trocknungsprozess

2. Reinigen Sie den Abfluss unter

Zuhilfenahme eines Holzzahnstochers. Reinigungs- und Ladestation Die Reinigung startet nicht, wenn die Starttaste gedrückt wird.

1. Der Rasierer steht nicht richtig in

der Reinigungsstation.

2. Die Reinigungskartusche enthält

zu wenig Reinigungsflüssigkeit (Füllstands-Anzeige blinkt rot).

3. Das Gerät ist im Stand-by.

1. Den Rasierer richtig einsetzen (Die

Kontakte des Rasierers müssen die Kontakte in der Station berühren).

2. Neue Reinigungskartusche einsetzen

und Starttaste erneut betätigen.

3. Drücken Sie die Starttaste zweimal.
