BEDIENUNGSANLEITUNG FH 51 (BK)HA S HOTPOINT

Руководство по эксплуатации ДУХОВОЙ ШКАФ Inhaltsverzeichnis Bedienungsanleitung,2 Hinweise,4 Kundendienst,7 Beschreibung Ihres Gerätes,9 Beschreibung Ihres Gerätes,10 Installation,41 Inbetriebsetzung und Gebrauch,43 Programme,43 Vorsichtsmaßregeln und Hinweise,45 Reinigung und Pege,45

• o número de série (S/N); Estas últimas informações encontram-se na placa de identicação situada no aparelho. Kundendienst ! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker. Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers;

• das Gerätemodell (Mod.)

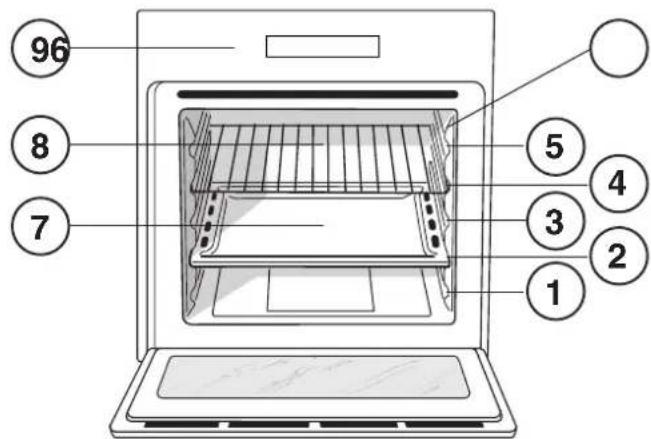

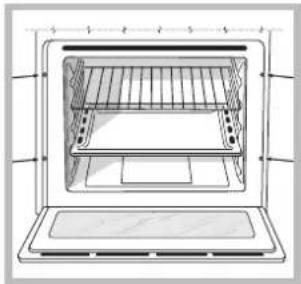

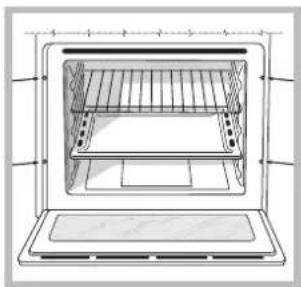

Beschreibung Ihres Gerätes Geräteansicht 1 EINSCHUBHÖHE 1 2 EINSCHUBHÖHE 2 3 EINSCHUBHÖHE 3 4 EINSCHUBHÖHE 4 5 EINSCHUBHÖHE 5 6 GLEITFÜHRUNGEN für die Einschübe 7 Einschub FETTPFANNE 8 Einschub BACKOFENROST 9 Bedienfeld Описание изделия

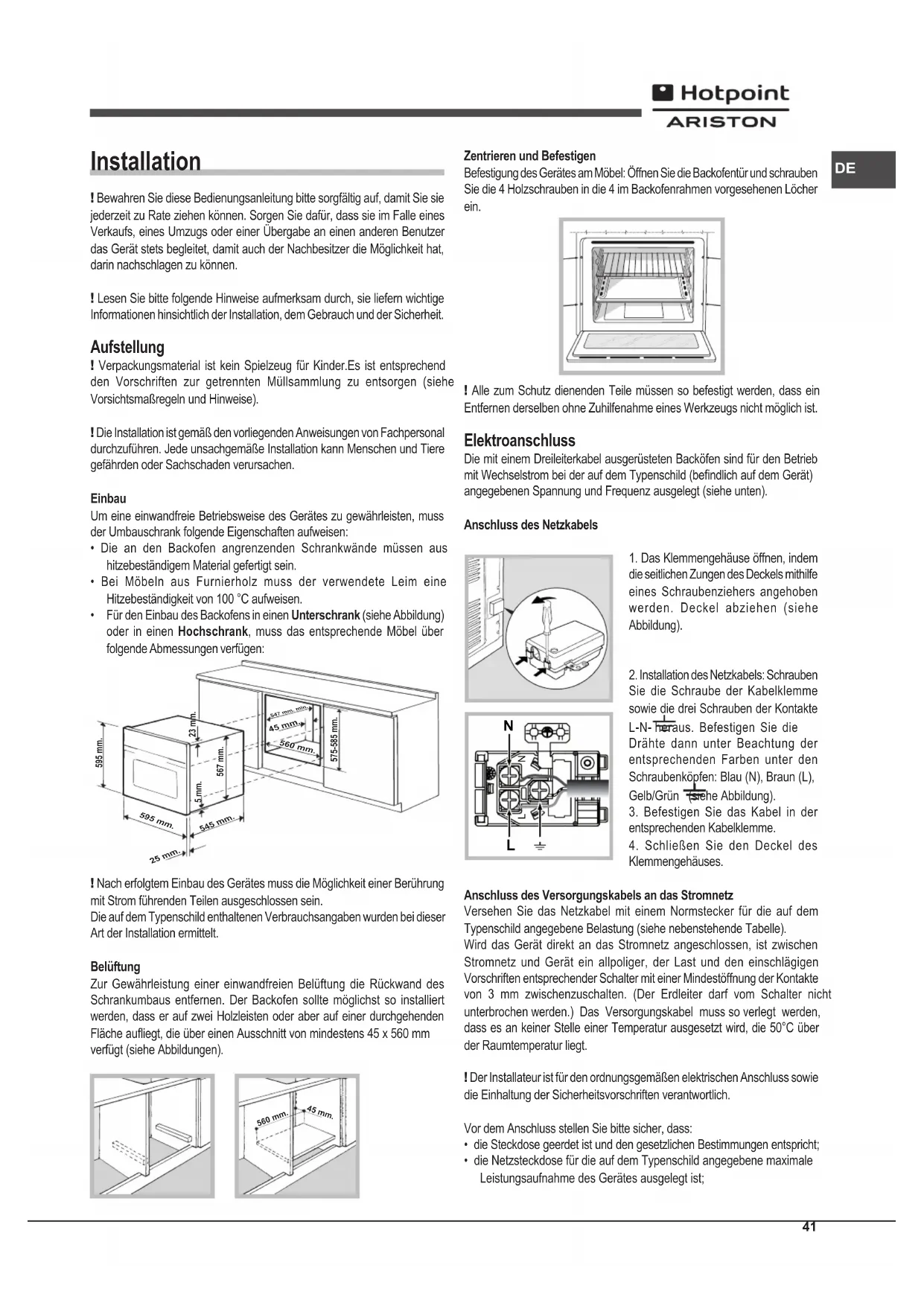

Installation ! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. Aufstellung ! Verpackungsmaterial ist kein Spielzeug für Kinder.Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). ! Die Installation ist gemäß den vorliegenden Anweisungen von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen. Einbau Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

• Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein.

• Bei Möbeln aus Furnierholz muss der verwendete Leim eine Hitzebeständigkeit von 100 °C aufweisen.

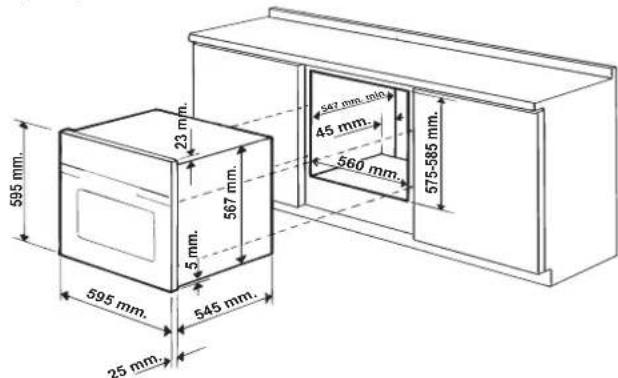

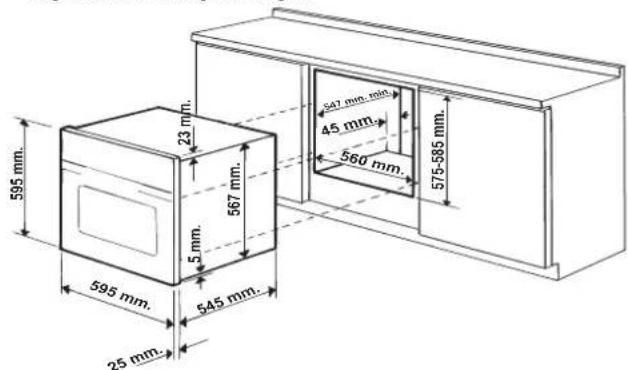

• Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das entsprechende Möbel über folgende Abmessungen verfügen: 595 mm.595 mm.25 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.560 mm. 547 mm. min. ! Nach erfolgtem Einbau des Gerätes muss die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt. Belüftung Zur Gewährleistung einer einwandfreien Belüftung die Rückwand des Schrankumbaus entfernen. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche auiegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen). 560 mm. 45 mm. Zentrieren und Befestigen Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein. ! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist. Elektroanschluss Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (bendlich auf dem Gerät) angegebenen Spannung und Frequenz ausgelegt (siehe unten). Anschluss des Netzkabels

1. Das Klemmengehäuse öffnen, indem

die seitlichen Zungen des Deckels mithilfe eines Schraubenziehers angehoben werden. Deckel abziehen (siehe Abbildung).

2. Installation des Netzkabels: Schrauben

Sie die Schraube der Kabelklemme sowie die drei Schrauben der Kontakte L-N- heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün (siehe Abbildung).

3. Befestigen Sie das Kabel in der

entsprechenden Kabelklemme.

4. Schließen Sie den Deckel des

Klemmengehäuses. Anschluss des Versorgungskabels an das Stromnetz Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle). Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt. ! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich. Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;

• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;

• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;

• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen. ! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein. ! Das Netzkabel darf nicht gebogen oder eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst). ! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten. TYPENSCHILD Abmessungen* Breite 43,5 cm Höhe 32,4 cm Tiefe 41,5 cm Nutzvolumen* Liter 59 Elektrischer Anschluss Spannung 220-240V~ 50/60Hz oder 50Hz (siehe Typenschild) maximale Leistungsaufnahme 2250W Abmessungen** Breite 45,5 cm Höhe 32,4 cm Tiefe 41,5 cm Nutzvolumen** Liter 62 EU-Richtlinienr. 65/2014 ergänzend zu Richtlinie 2010/30/EU. EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU.

EN 60350-1 Richtlinien, EN 50564 Richtlinien Energieverbrauch Natürliche Konvektion Heizfunktion: Standard Plus Deklarierte Energieverbrauchsklasse Erzwungene Konvektion Heizfunktion: Echte Heißluft Dieses Gerät entspricht Folgenden EG-Richtlinien: - 2006/95/EG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EG vom 15/12/04 (Elektromagnetische Verträglichkeit) Und nachfolgende Änderungen - 93/68/EWG vom 22/07/93 und nachfolgende Änderungen. - 2012/19/UE und nachfolgende Änderungen. - 1275/2008 standby/off mode.

• Nur für Modelle mit eingelassenen Führungen. ** Nur für Modelle mit Drahtführungen. NERGIELABEL und ECODESIGN43

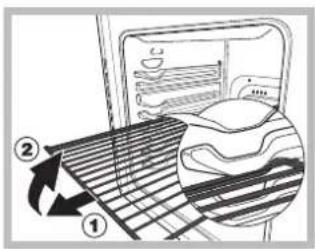

Inbetriebsetzung und Gebrauch ACHTUNG! Der Ofen ist mit einem Arretierungssystem der Roste ausgestattet. Damit lassen diese sich ausziehen, ohne aus dem Ofen hervorzustehen (1).Um die Roste komplett auszuziehen, braucht man sie nur, wie auf der Zeichnung zu sehen, vorne zu greifen und zu ziehen (2). ! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Schalten Sie das Gerät dann aus, öffnen Sie die Backofentür und lüften Sie die Küche. Der bei diesem Vorgang entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens aufgetragenen Stoffe verursacht. Inbetriebsetzung des Backofens

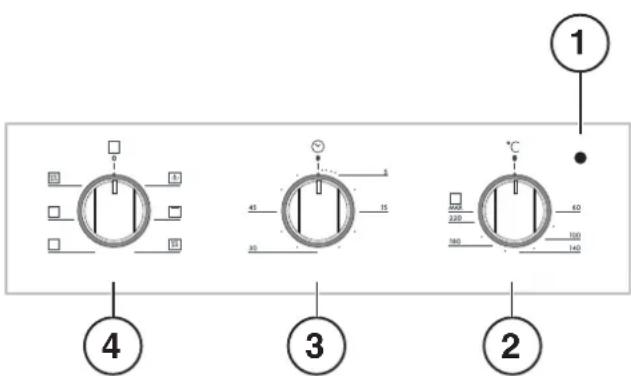

1. Wählen Sie das gewünschte Garprogramm durch Drehen des Knopfes

2. Stellen Sie die Temperatur durch Drehen des Knopfes THERMOSTAT ein.

Eine Liste von Garprogrammen nebst der empfohlenen Temperaturen kann in der Back-/Brat-Tabelle eingesehen werden (siehe Programme).

3. Die Kontrollleuchte des THERMOSTATEN bleibt während der Aufheizphase

bis zum Erreichen der Temperatur eingeschaltet.

4. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:

- Änderung des Garprogramms durch Betätigen des Drehknopfes PROGRAMME; - Änderung der Temperatur mit Hilfe des Drehknopfes THERMOSTAT; - Unterbrechung des Garvorgangs durch Drehen des Knopfes PROGRAMME auf die Position „0“. ! Stellen Sie niemals Kochgeschirr auf dem Backofenboden ab, da dadurch das Email beschädigt werden könnte. ! Stellen Sie Ihr Kochgeschirr stets auf den mit dem Gerät gelieferten Backofenrost. Kühlluftgebläse Um die Temperaturen an den äußeren Teilen des Backofens abzusenken, sind einige Modelle mit einem Kühlluftgebläse ausgestattet. Dieses erzeugt einen Luftstrahl, der zwischen Bedienfeld und Backofentür austritt. ! Nach Abschluss eines Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist. Backofenbeleuchtung Um dieses einzuschalten, drehen Sie den Knopf PROGRAMME auf . Es bleibt eingeschaltet, wenn ein Garprogramm eingestellt wird. Kurzzeitwecker verwenden

1. In erster Linie muss das Läutewerk durch eine fast komplette Umdrehung

(nach rechts) des Knopfes KURZZEITWECKER aufgezogen werden.

2. Um die gewünschte Zeit einzustellen drehen Sie den Knopf (nach links)

wieder zurück, bis die auf dem Knopf KURZZEITWECKER angegebenen Minuten mit dem auf dem Bedienfeld befindlichen Bezugszeichen übereinstimmen.

3. Die Kurzzeitwecker vergangen, ertönt ein Signal.

! Der Kurzzeitwecker steuert nicht das Ein- und Ausschalten des Backofens. Programme ! Für alle Programme kann eine Gartemperatur von 60° bis MAX. eingestellt werden, mit Ausnahme der Programme:

• GRILL (hier empehlt sich die Einstellung MAX.)

• Überbacken/Bräunen (es empehlt sich, die Temperatur von 200°C nicht zu überschreiten). Programm STANDARD PLUS Es setzen sich die beiden Heizelemente, das untere und das obere, in Betrieb. Bei dieser Garart verwenden Sie bitte nur eine Einschubhöhe: Bei gleichzeitigem Garen bzw. Backen auf mehreren Ebenen ist keine gleichmäßige Hitzeverteilung gewährleistet. Programm ECHTE HEISSLUFT Es schalten sich beide Heizelemente (das obere und das untere) ein, und das Gebläse wird in Betrieb genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es kann auf maximal zwei Einschubhöhen gleichzeitig gegart werden. Programm OBERHITZE Das obere Heizelement schaltet sich ein. Diese Funktion kann zum kurzen Überbacken bereits gegarter Gerichte verwendet werden. Programm GRILL Das obere Heizelement schaltet sich ein. Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besonders für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischlet, Hamburger usw. ... Der Abschnitt “Praktische Back-/ Brathinweis” enthält einige Beispiele zum Einsatz des Backofens. Garen Sie bei geschlossener Backofentür. Programm UMLUFTGRILL Das obere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb gesetzt. Zusätzlich zu der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberächen verhindert, und die Hitze dringt tiefer in die Speisen ein. Garen Sie bei geschlossener Backofentür. Praktische Back-/Brathinweise ! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch empndliche Gerichte leicht verbrennen könnten. ! Setzen Sie beim Garen mit den Programmen GRILL und UMLUFTGRILL die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein. ECHTE HEISSLUFT

• Verwenden Sie die Einschubhöhen 2 und 4, wobei die 2. Ebene für die Speisen verwendet werden sollte, die mehr Hitze verlangen.

• Setzen Sie die Fettpfanne in die untere und den Grillrost in die obere Führung ein. GRILL

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.

• Es empehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert.44

PIZZA• Zum optimalen Garen einer Pizza verwenden Sie das Programm Echte Heißluft• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost. Bei Verwendung der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.• Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben. Programme Speisen Gew. (kg) Einschubhöhe Vorheizzeit (Minuten) Empfohlene Temperatur Garzeit (Minuten) Standard Plus Ente Kalbs- oder Rinderbraten Schweinebraten Gebäck Torten

65-75 70-75 70-80 15-20 30-35 Echte Heißluft Pizza (auf 2 Ebenen) Lasagne Lamm Brathähnchen + Kartoffeln Makrelen Plum Cake Windbeutel (auf 2 Ebenen) Gebäck (auf 2 Ebenen) Biskuitböden (auf 1 Ebene) Biskuitböden (auf 2 Ebenen) Quiche

Grill Seezungen und Tintenfische Tintenfisch- und Krebsspieße Kabeljaufilet Gegrillte Gemüse Kalbsteaks Koteletts Hamburger Makrelen Toasts

10-15 15-20 15-20 7-10 15-20 2-3 Überbacken/ Bräunen Gegrilltes Hähnchen Tintenfische

Vorsichtsmaßregeln und Hinweise ! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz in privaten Haushalten bestimmt.

• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Regen und Gewittern auszusetzen.

• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen bendlichen Gerätegriffe.

• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.

• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

• Wenn das Gerät in Betrieb ist, werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.

• Vermeiden Sie, dass die Netzkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.

• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.

• Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein.

• Verwenden Sie stets Backofenhandschuhe.

• Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.

• Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten entammen, wenn das Gerät versehentlich eingeschaltet wird.

• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position “●”/“○” benden, wenn das Gerät nicht in Betrieb ist.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

• Versuchen Sie bei etwaigen Störungen bitte keinesfalls, Innenteile selbst zu reparieren. Setzen Sie sich mit dem Kundendienst (siehe Kundendienst) in Verbindung.

• Stellen Sie bitte keine Gegenstände auf der geöffneten Backofentür ab.

• Dieses Gerät ist kein Spielzeug für Kinder.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder Wahrnehmungsstörungen oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden. Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Energie sparen und Umwelt schonen

• Falls möglich, Vorwärmen des Backofens vermeiden und immer versuchen es zu füllen. Öffnen Sie die Tür des Backofens etwas, da die Hitze bei jedem Öffnen verloren geht. Um eine erhebliche Menge an Energie zu sparen, schalten Sie den Backofen 5 bis 10 Minuten vor dem geplanten Ende der Backzeit aus und nutzen Sie die Hitze im Backofen herzustellen.

• Automatische Programme basieren auf Standard Nahrungsprodukte.

• Halten Sie die Türdichtungen sauber und ordentlich um Energieverluste zu vermeiden.

• Wenn Sie einen zeitabhängigen Stromtarif haben, dann macht die Option “verzögertes Kochen“ es einfacher, Geld durch Vorgänge in günstigeren Zeiträumen einstellen. ! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte. Reinigung und Pege Abschalten Ihres Gerätes vom Stromnetz Vor jeder Reinigung und Pege ist das Gerät vom Stromnetz zu trennen. Reinigung Ihres Gerätes

• Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Sollten die Flecken nur schwer zu entfernen sein, verwenden Sie spezielle Reinigungsmittel. Es ist ratsam, die Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Benutzen Sie auf keinen Fall Scheuermittel oder sonstige scharfe Reiniger.

• Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch leicht warm ist, gereinigt werden. Verwenden Sie hierzu warmes Wasser und ein Reinigungsmittel, spülen Sie mit Wasser nach und reiben Sie den Backofen mit einem weichen Tuch trocken. Vermeiden Sie Scheuermittel.

• Das Zubehör lässt sich wie normales Geschirr reinigen (auch im Geschirrspüler). ! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte. Backofentür reinigen Reinigen Sie die Backofentür aus Glas bitte nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberäche hinterlassen und das Zerbrechen des Glases zur Folge haben können. Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden:

1. Öffnen Sie die Tür ganz (siehe Abbildung);

2. Klappen Sie die seitlich an den beiden Scharnieren bendlichen Hebel hoch

und drehen Sie diese (siehe Abbildung);46

3. (Mit Vollglasinnentür) fassen Sie die Tür an

den beiden äußeren Seiten und schließen Sie sie langsam, jedoch nicht ganz. Ziehen die Tür zu sich hin aus den Scharnieren heraus (siehe Abbildung). In umgekehrter Reihenfolge wird die Backofentür wieder angebracht. Dichtungen prüfen Den Zustand der Dichtung an der Backofentür in regelmäßigen Abständen prüfen. Sich im Falle einer beschädigten Dichtung an die nächstgelegene Kundendienststelle (siehe Kundendienst) wenden. Es empehlt sich, den Backofen bis zur erfolgten Reparatur nicht zu verwenden. Lampenaustausch Verfahren Sie zum Austausch der Backofenlampe wie folgt:

1. Drehen Sie die Glasabdeckung der

Lampenhalterung heraus.

2. Die Lampe ausschrauben und durch

eine neue Lampe desselben Typs ersetzen: Leistung 25 W, Sockel E 14.

3. Bringen Sie die Glasabdeckung

wieder an (siehe Abbildung). ! Die Offenlampe darf nicht als Raumlampe verwendet werden.47
