Produkttyp	Externer Blitz für Digitalkameras
Marke	Panasonic
Modell	LUMIX DMW-FL360LGK
Kategorie	Fotozubehör
Stromversorgung	4 AA-Batterien (Alkaline LR6 oder Ni-MH HR6), 6,0 V DC
Ladezeit (Vollblitz)	Ca. 2,0 s (Alkaline) / 1,5 s (Ni-MH)
Anzahl Blitze (Vollblitz)	Ca. 250 (Alkaline) / 350 (Ni-MH, min. 1900 mAh)
Blitzdauer	Ca. 1/20000 s bis 1/500 s (außer FP)
Leitzahl	36 (ISO 100) / 12 (ISO 100 mit Diffusor)
Ausleuchtungswinkel	12 mm bis 42 mm (entspr. 35 mm: 24 mm bis 85 mm), mit Diffusor: 8 mm (16 mm)
AF-Hilfslicht	Reichweite von 1 m bis 5 m
Blitzmodi	TTL AUTO, AUTO, MANUAL, FP TTL AUTO, FP MANUAL, SL AUTO, SL MANUAL, RC
Abmessungen (B × H × T)	62,0 × 104,0 × 98,0 mm (ohne Überstände)
Gewicht	Ca. 376 g (mit Batterien) / 257 g (Haupteinheit)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 80 % (nicht kondensierend)
Pflege und Reinigung	Vor der Reinigung Batterien entfernen; mit einem weichen, trockenen Tuch abwischen
Sicherheitshinweise	Nicht Wasser, Sand oder Stößen aussetzen; nur empfohlene Batterien verwenden; nicht zerlegen
Garantie	1 Jahr Teile und Arbeit (Kanada)

Häufig gestellte Fragen - LUMIX DMW-FL360LGK PANASONIC

Welche Batterietypen kann ich mit dem Blitz LUMIX DMW-FL360LGK verwenden?

Sie können Alkaline-Batterien LR6/AA oder wiederaufladbare Ni-MH HR6/AA verwenden. Mangan-Batterien (R6/AA) sind nicht kompatibel. Für optimale Leistung wird die Verwendung von Panasonic-Batterien empfohlen.

Wie installiere ich den Blitz an meiner Kamera?

Stellen Sie sicher, dass Kamera und Blitz ausgeschaltet sind. Schieben Sie den Verriegelungshebel in die entgegengesetzte Richtung von LOCK, setzen Sie den Blitz bis zum Einrasten in den Zubehörschuh und verriegeln Sie ihn, indem Sie den Hebel auf LOCK schieben.

Wie verwende ich den Blitz im drahtlosen Modus (RC)?

Aktivieren Sie den drahtlosen Modus an der Kamera, stellen Sie dann den Blitz auf RC-Modus. Wählen Sie am Blitz denselben Kanal und die gewünschte Gruppe (A, B oder C). Die Kamera steuert die Einstellungen jeder Gruppe.

Was tun, wenn der Blitz nach mehreren Auslösungen überhitzt?

Lösen Sie den Blitz nicht mehr als 10 Mal hintereinander im Abstand von 2,5 Sekunden aus. Lassen Sie ihn danach mindestens 10 Minuten abkühlen, um Fehlfunktionen zu vermeiden.

Wie verwende ich den Weitwinkeldiffusor?

Klappen Sie den Diffusor aus, indem Sie ihn nach vorne über den Blitzkopf schieben. Er deckt einen Winkel ab, der einem Objektiv von 8 mm (entspr. 16 mm bei 35 mm) entspricht. Die Zoom-Anzeige ändert sich automatisch.

Wie stelle ich die Blitzbelichtungskorrektur ein?

Drücken Sie die Taste [42] (▲) oder [ZOOM] (▼), drehen Sie das Rädchen, um einen Wert von ±5 EV auszuwählen, und drücken Sie dann [OK] zur Bestätigung.

Kann die LED-Lampe des Blitzes manuell verwendet werden?

Ja, stellen Sie die LED-Lampe zuerst in den Einstellungen auf [M]. Drücken Sie dann die Taste [43] (▲), um sie ein- oder auszuschalten. Halten Sie die Taste 2 Sekunden gedrückt, um die Intensität einzustellen (1/1 bis 1/16).

Wie pflege ich meinen Blitz?

Entfernen Sie vor der Reinigung die Batterien. Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Vermeiden Sie Kontakt mit Sand, Staub und Flüssigkeiten. Bewahren Sie es in der Transporttasche auf.

Wie groß ist die Reichweite des AF-Hilfslichts?

Das AF-Hilfslicht hat eine Reichweite von 1 m bis 5 m. Es wird automatisch aktiviert, je nach Bedarf der Kamera.

Was tun bei Fehlfunktion oder Beschädigung?

Wenden Sie sich an Ihren Händler oder den Panasonic-Kundendienst unter 1-800-99-LUMIX (Kanada). Versuchen Sie nicht, das Gerät selbst zu reparieren; überlassen Sie es einem qualifizierten Techniker.

BEDIENUNGSANLEITUNG LUMIX DMW-FL360LGK PANASONIC

Bedienungsanleitung BLITZ

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Inhalt

Informationen für Ihre Sicherheit... 43

Vorsichtsmaßnahmen 46

Mitgeliefertes Zubehör 46

Bezeichnungen der Bauteile 47

Bedienfeld 47

Dauerauslösung. 47

Vorbereitung eines Akkus

(Sonderzubehör) 48

Aufladen der Akkus. 48

Anbringen an der Kamera. 48

Einschalten des Blitzlichts 48

Aufnahme 49

Blitzmodus 50

Tastenfunktionen 51

Einstellungen für

Wireless-Blitzlicht 52

Positionieren von

Wireless-Blitzlicht-Geräten 52

Festlegung des

Strahlungswinkels 53

Gebrauch des Wide Panel 53

Gebrauch der Lichtfangplatte 53

Sonstige Einstellungen 53

Benutzerdefinierte

Einstellungen 54

Kamera ohne

Kommunikationsfunktion 55

Slave-Modus 56

Vorsichtsmaßnahmen 56

Spezifikationen 57

Informationen für Ihre Sicherheit

WARNUNG!

Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,

• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.
• Der Akku darf weder Hitze noch offenem Feuer ausgesetzt werden.
• Lassen Sie den/die Akku/s nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Werden wiederaufladbare Batterien verwendet, wird zu den von Panasonic hergestellten geraten.

- Bedeutung des nachstehend abgebildeten Symbols

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde Ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wiederverwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte zur Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffhöfen, die

diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Vorsichtsmaßnahmen

• Dies ist ein externes Blitzlicht für Digitalkameras von Panasonic (im Weiteren als Blitzlicht bezeichnet). Wird das Blitzlicht mit einer Digitalkamera verwendet, die den Wireless-Betrieb unterstützt, wird das Aufnehmen mit einem Wireless-Blitzlicht möglich. Die möglichen Funktionen sind von der verwendeten Digitalkamera abhängig. Für die entsprechenden Digitalkameras siehe auf unserer Internetseite.

http://panasonic.jp/support/global/cs/dsc/

(Diese Seite ist nur in englischer Sprache verfügbar.)

■ Handhabung des Geräts

• Setzen Sie das Gerät keinen starken Erschütterungen oder Stößen aus. Dies kann zu Funktionsstörungen am Gerät führen, aber auch zu einer Beschädigung des Blitzlichts.
• Sand und Schmutz können Funktionsstörungen am Gerät hervorrufen. Schützen Sie das Gerät deshalb davor, wenn Sie es in einer Umgebung wie am Strand benutzen.
• Das Gerät ist weder staub- noch spritzwasserdicht. Sollten zufällig Wassertropfen oder Ähnliches auf das Gerät gespritzt werden, wischen Sie diese mit einem trockenen Tuch ab. Wenden Sie sich, wenn das Gerät nicht richtig funktioniert, an Ihren Händler oder an Panasonic.
• Lesen Sie in der Bedienungsanleitung zu Ihrer Digital-Kamera nach.

Mitgeliefertes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prüfen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und das mitgelieferte Zubehör vorhanden sind. Kontrollieren Sie deren äußeres Aussehen und ihre Funktionsweise, um zu prüfen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist.

Setzen Sie sich, sollten Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit Ihrem Händler in Verbindung.

Der Stand der Produktnummern ist Oktober 2012. Änderungen sind vorbehalten.

1 Blitzlichthülle 2 Blitzlichtständer Die Akkus gehören zum Sonderzubehör.

Bezeichnungen der Bauteile

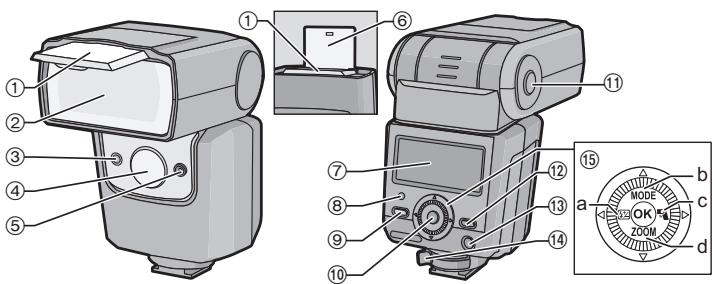

① Wide Panel ② Blitzlichtkopf ③ Wireless-Sensor ④ AF-Hilfslicht/LED-Licht ⑤ Blitzlicht-Sensor ⑥ Lichtfangplatte ⑦ Bedienfeld [AUTO CHECK]-Lampe (9) [TEST/CHARGE]-Taste/-Lampe

10 [OK]-Taste ⑪ Reflex-Entriegelungstaste [BACK LIGHT]-Taste [ON/OFF]-Taste (14) Sperrhebel 15 Schalter

a (4): Taste zum Einstellen der Blitzlichtstärke

b (△): [MODE]-Taste c (▷): LED-Licht-Taste d (▽): [ZOOM]-Taste

Bedienfeld

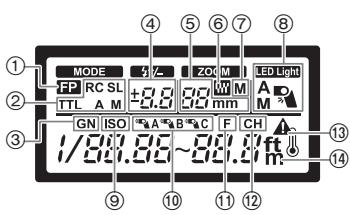

① FP-Aktivierung ② Blitzmodus ③ Leitzahl (GN) ④ Einstellung der Blitzlichtintensität ⑤ ZOOM-Wert ⑥ FOUR THIRDS ⑦ Zoom-Modus ⑧ LED-Licht

⑨ ISO-Empfindlichkeit ⑩ RC-Gruppenmodus ⑪ Blendenöffnung (F) ⑫ RC-Kanalmodus ⑬ Temperaturwarnung ⑭ Einheiten der Entfernung

Dauerauslösung

Das Blitzlicht wird unter Umständen bei mehrmals nacheinander erfolgender Auslösung frei, wodurch es zu Schäden oder Funktionsstörungen kommt. Das Blitzlicht darf nicht mehr als 10 Mal nacheinander in Abständen von 2,5 s ausgelöst werden. Nach dieser Zeit muss es mindestens 10 min unbenutzt bleiben.

Vorbereitung eines Akkus (Sonderzubehör)

Wählen Sie unter den nachstehenden Akkus:

• LR6/AA Alkaline-Trockenbatterien (4 Stck.)
• HR6/AA Wiederaufladbare Nickel-Metallhydrid-Batterien (Ni-MH) (4 Stck.)

R6/AA Mangan-Trockenbatterien können nicht verwendet werden.

Es wird zur Verwendung von Akkus aus Herstellung von Panasonic geraten.

Aufladen der Akkus

• Verwenden Sie Alkaline-Trockenbatterien oder wiederaufladbare Nickel-Metallhydrid-Batterien.

1. Verschieben Sie die Akku-Abdeckung, um sie zu öffnen. 2. Legen Sie die Akkus mit der richtigen Polarität [+]/[-] ein. 3. Schließen Sie die Akku-Abdeckung, indem Sie sie so weit wie möglich zurückschieben.

Anbringen an der Kamera

Prüfen Sie, ob sowohl die Kamera als auch das Blitzlicht ausgeschaltet sind. Ein Anbringen oder Entfernen des Blitzlichts, wenn entweder das Blitzlicht oder die Kamera eingeschaltet sind, kann zu Funktionsstörungen führen.

1 Verschieben Sie den Sperrhebel in die entgegengesetzte Richtung, als die vom Symbol [LOCK] angegebene (①). 2 Schieben Sie das Blitzlicht in den Zubehörschuh, so dass es fest einrastet (②). 3 Verschieben Sie den Sperrhebel in die Position [LOCK ▷] (③). - Schieben Sie den Sperrhebel in die entgegengesetzte Richtung als die vom Pfeil [LOCK] angegebene, um das Blitzlicht zu entfernen und aus dem Zubehörschuh zu schieben.

Einschalten des Blitzlichts

Bringen Sie ein Blitzlicht an der Kamera an und schalten Sie die Kamera dann ein.

① [AUTO CHECK]-Lampe (2) [TEST/CHARGE]-Lampe ③ Bedienfeld ④ [ON/OFF]-Taste

Betätigen Sie die [ON/OFF]-Taste.

Die Anzeige des Bedienfeldes schaltet sich ein. - Betätigen Sie die [ON/OFF]-Taste erneut, um das Blitzlicht auszuschalten. - Wechseln Sie die Batterien aus, wenn die [TEST/CHARGE]-Lampe nicht mehr leuchtet nach:

30 Sekunden (Alkaline-Trockenbatterien)

10 Sekunden (Wiederaufladbare Nickel-Metallhydrid-Batterien)

• Blinken die [TEST/CHARGE]- und die [AUTO CHECK]-Lampe gleichzeitig, gehen die Batterien zur Neige. Wechseln Sie die Batterien aus. Die Verwendung einer beinahe verbrauchten Batterie kann zu Funktionsstörungen führen.
• Das Blitzlicht schaltet in den Ruhe-Modus, wenn die Kamera in diesen wechselt.
• Werden über etwa 60 Minuten keine Vorgänge ausgeführt, schaltet sich das Blitzlicht automatisch aus. Betätigen Sie die [ON/OFF]-Taste, um es wieder einzuschalten.
• Während des Aufladens des Blitzlichts ist unter Umständen ein schwingender Ton zu vernehmen, wobei es sich aber nicht um eine Funktionsstörung handelt.

Aufnahme

① Blitzmodus ② Blitzlichtwinkel Wird entsprechend der Brennweite des Objektivs angezeigt. ③ [AUTO CHECK]-Lampe ④ Lichtarbeitsbereich

1 Verwenden Sie die Bedienelemente der Kamera, um den Blitzmodus zu wählen.

Siehe in der Bedienungsanleitung zur Kamera für Details.

2 Wählen Sie einen Blitzmodus.

"Blitzmodus" (S50)

• Die Kamera und das Blitzlicht tauschen Aufnahmedaten aus und der Arbeitsbereich des Blitzlichts wird auf dem Bedienfeld angezeigt.

3 Drücken Sie den Auslöser halb herunter.

• Der Blitzlichtbereich variiert je nach den Einstellungen der Kamera (ISO-Empfindlichkeit, Blendenöffnung und Brennweite des Objektivs).

4 Drücken Sie den Auslöser jetzt vollständig, um das Bild aufzunehmen.

Das Gerät gibt Licht für die richtige Belichtung ab, wenn die [AUTO CHECK]-Lampe für etwa 5 s blinkt.

• Bei Verwendung eines Blitzlichts wird das Licht unter Umständen durch das Objektivgehäuse, die Gegenlichtblende usw. aufgehalten.
• Verwenden Sie das Wide Panel, um eine Überbelichtung in Bereichen von weniger als 1 m zu verhindern (S53).

Wählen Sie entsprechend Ihrem Objekt und den Aufnahmebedingungen einen Blitzmodus.

1 Betätigen Sie die [MODE]-Taste (▲).

2 Drehen Sie den Schalter, um einen Blitzmodus zu wählen.

• Bei Auswahl von [MANUAL] oder [FP MANUAL] kann beim Betätigen der [MODE]-Taste (▲) immer die Leitzahl eingerichtet werden. Betätigen Sie [MODE] (▲) erneut, um zurückzuschalten.

3 Drücken Sie die [OK]-Taste.

Bedienfeld-Anzeige	Bedienvorgang
[TTL A]TTL AUTO]	Die Blitzlichtintensität wird automatisch entsprechtend der Konfiguration der Kamera gesteuet. Das Blitzlicht wird je nach der vom Objektiv der Kamera erfassten Helligkeit eingestellt. Verwendten Sie thisem Modus bei einer Kamera mit Kommunikationsfunktion.
[Blinkt: Außerhalb des Blitzlicht-Arbeitsbereichs]	Das Blitzlicht wird je nach der vom Blitzlicht-Sensor am Blitzlicht erfassten Helligkeit eingestellt. Verfügt die Kamera über die Kommunikationsfunktion kann dieser Modus nur benutzt werden, wenn es sich bei der Kamera um ein AUTO-kompatibles Modell handelt.
[RC]	In diesen Modus wird das Blitzlicht entsprechtend der Einstellung für die Leitzahl ausgegeben. Das Blitzlicht zeigt den optimalen Bereich an, der entsprechtend der Leitzahl und der Kameraeinstellungen berechnet wird.
[RTL A]	Die Wireless-Steuerung ist bei Digital-Kamas von Panasonic erhältlich, die den Wireless-Modus unterstützen. (S52)
[FP TTT L]FP TTT AUTO]	FP-Aktivierung. Diese Modus erlaubt es Ihnen, Aufnahmen mit Blitzlicht auch bei kürzeren Verschlusszeiten als der Blitzlicht-Synchronisationsgeschwindigkeit der Kamera zu verwenden. Dieemaxile Leistung wird reduziert, was zu einem kleineren Blitzlicht-Arbeitsbereich führt. Der Blitzlicht-Arbeitsbereich verringgert sich auch mit der Verschlusszeit.
[FP L M]FP MANUAL]	[FP TTL AUTO]: Die Blitzlichtstärke wird automatisch eingestellt. [FP MANUAL]: Das Blitzlicht wird mit der gewährten Leitzahl ausgelösct. Das Blitzlicht zeigt den optimalen Bereich an, der entsprechtend der Leitzahl und der Kameraeinstellungen berechnet wird.

Bedienfeld-Anzeige	Bedienvorgang
[SL AUTO]	Das Blitzlicht kann ferngesteuert synchron zu einem beliebigem Blitzlicht ausgelöst werden, das von anderen Geräten erzeugt wird.
[SL MANUAL]	[SL AUTO]: Die Blitzlichtstärke wird automatisch eingestellt.
	[SL MANUAL]: Das Blitzlicht wird mit der gewährten Leitzahl ausgelöst.

Tastenfunktionen

Taste	Funktion	Gebrauch
[42]	Stellen Sie die Blitzlichtstärke auf bis zu ±5 EV ein. Diese Wert wird mit Einstellungen zum Blitzlichtausgleich bei Benutzung der Kamera kombiniert.	1 Betätigten Sie [42] (▲) oder [ZOOM] (▼).2 Drehen Sie dem Schalter, um den Wert zu wahren, und drücken Sie anschließend die [OK]-Taste.
[ZOOM]	Stellen Sie den Beleuchungswinkel manuell ein. [M] erscheint auf dem Display.
[4]	Schalten Sie das LED-Licht manuell ein oder aus.	1 Richten Sie das LED-Licht vor der Aufnahme auf [M] ein.“Sonstige Einstellungen” (S53)2 Betätigten Sie [4] (▲), um das LED-Licht einschalten. Betätigten Sie [4] (▲) erneut, um das LED-Licht auszuschalten.Betätigten und halten Sie [4] (▲) für 2 s gedrückt, während das LED-Licht eingeschaltet ist, um die Einstellung für die LED-Helligkeit anzuzeigen.Der Blitz und die Akkus können warm werden, wenn Sie die LED-Leuche eingeschaltetlassen. Dies ist keine Fehlfunktion.
[TEST/CHARGE]	Betätigten Sie, um das Blitzlicht zu testen, die [TEST/CHARGE]-Taste, während die [TEST/CHARGE]-Lampe leuchtet.
[BACKLIGHT]	Die Hintergrundbeleuchung des Bedienfeldes ist für etwa 15 s eingeschaltet.

Einstellungen für Wireless-Blitzlicht

Die Wireless-Steuerung ist bei Digital-Kameras von Panasonic erhältlich, die den Wireless-Modus unterstützen. Siehe in der Bedienungsanleitung zur Digital-Kamera für den Betrieb der Digital-Kamera bei der Wireless-Blitzlicht-Aufnahme.

1. Richten Sie die Kamera auf den Wireless-Modus ein. 2. Richten Sie das Blitzlicht auf den [RC]-Modus ein.

"Blitzmodus" (S50)

• Bei Auswahl von [RC] kann beim Betätigen der [MODE]-Taste (▲) ein Kanal eingestellt werden. Betätigen Sie die [MODE]-Taste (▲) erneut, um zurückzuschalten.

3. Verwenden Sie das Blitzlicht zur Auswahl von Kanal und Gruppe.

"Sonstige Einstellungen" (S53)

CH Kanal	Richten Sie die Kamera und das Blitzlicht auf den gleichen Kanal ein.
A B C Gruppe	Die Kamera kann separate Blitzlicht-Einstellungen für bis zu 3 Gruppen vornehmen. Wahlen Sie die Gruppe, zu der das Blitzlicht gehört.

Der Auslöse-Modus, die Blitzlicht-Einstellung und die manuelle Blitzlicht-Einstellung können durch Betätigungen der Kamera für jede Gruppe eingestellt werden.

Positionieren von Wireless-Blitzlicht-Geräten

Da der Datenaustausch mit der Auslösung des Blitzlichts durch die Kamera erfolgt, variiert der Positionierbereich des Blitzlichts mit der Kamera. Siehe in der Bedienungsanleitung zur Kamera für Details zum Positionierbereich des Blitzlichts.

1. Bringen Sie den mitgelieferten Ständer an.

• Schieben Sie den Sperrhebel in die entgegengesetzte Richtung zu der vom Symbol [LOCK▶] (①) angezeigten und schieben Sie das Blitzlicht auf den Ständer, bis es fest einrastet (②).
• Verschieben Sie den Sperrhebel in die Position [LOCK], um das Blitzlicht zu arretieren.
• Schieben Sie den Sperrhebel in die entgegengesetzte Richtung als der vom Pfeil [LOCK] angegebenen, um das Blitzlicht zu entfernen und vom Ständer zu schieben.

2 Ordnen Sie das Blitzlicht so an, dass der Wireless-Sensor (A) zur Kamera gerichtet ist.

Führen Sie nach dem Positionieren eine Testaufnahme aus.

• Wir raten, eine einzelne Gruppe von bis zu drei entfernten Blitzlicht-Geräten zu verwenden.
• Das Blitzlicht wird auf Grund des Winkels oder der Entfernung zwischen der Kamera und dem Objekt unter Umständen nicht ausgelöst.

Festlegung des Strahlungswinkels

Richten Sie den Blitzlicht-Kopf auf eine Wand oder Decke, um eine Aufnahme mit Reflexbeleuchtung anzufertigen. Ein beleuchteter Bereich von 0,5 m bis 1,0 m ist nicht richtig. Richten Sie das Blitzlicht nach unten.

Drehen Sie beim Betätigen der Reflex-Entriegelungstaste den das Licht ausstrahlenden Teil nach oben/unten sowie links/rechts.

Gebrauch des Wide Panel

Verwenden Sie das eingebaute Wide Panel für Blitzlichtaufnahmen, wenn die Brennweite des Objektivs mehr als 12 mm beträgt.

Schieben Sie das Wide Panel heraus und positionieren Sie es auf dem Blitzlichtkopf.

Die Anzeige des geschätzten Bereichs ändert sich bei Verwendung des Wide Panel. - Der Beleuchtungswinkel kann nur auf 10 mm und 8 mm eingerichtet werden. - Kippen Sie das Wide Panel nicht nach oben. - Die ZOOM-Anzeige blinkt, wenn das Objektiv eine Brennweite von 12 mm oder mehr besitzt.

Gebrauch der Lichtfangplatte

Durch das Reflektieren des Blitzlichts können Sie mit Lichtfang-Effekt aufnehmen, wobei das Licht in den Augen des Objekts reflektiert wird.

Schieben Sie die Lichtfangplatte heraus.

Richten Sie das Blitzlicht direkt nach oben, so dass die Platte auf das Objekt gerichtet ist.

Sonstige Einstellungen

Auf dem Bedienfeld können die folgenden Optionen gewählt werden.

1 Drücken Sie die [OK]-Taste.

Auf dem Bedienfeld blinkt ein Symbol.

2 Betätigen Sie / / / , um die Optionen hervorzuheben.

3 Drehen Sie den Schalter, um die Einstellung zu wählen, und drücken Sie anschließend die [OK]-Taste.

Option	Beschreibung
MODUS (Blitzmodus)	S50
(Einstellung der Blitzlichtintensität)	S51
ZOOM (Beleuchtungswinkel)	S51
(LED-Licht)	Wahlen Sie, ob die LED automatisch oder manuell eingeschaltet wird. [A]: Leuchtet automatisch, wenn erforderlich. [M]: Leuchtet, wenn die Taste LED-Licht gedrückt wird. Nicht: Leuchtet nicht.
GN (Leitzahl)	Einstellen der Blitzlichtstärke.
ISO-Empfindlichkeit	Einstellen der ISO-Empfindlichkeit.
Gruppe	Wahlen Sie eine Gruppe für den [RC]-Modus. (S52)
Blende	Einstellen der Blende.
Kanal	Wahren Sie einen Kanal für den [RC]-Modus. (S52)

Benutzerdefinierte Einstellungen

Benutzerdefinierte Einstellungen für eine einfachere Benutzung.

1 Betätigen und halten Sie die [OK]-Taste mindestens 2 Sekunden lang gedrückt. Es werden die benutzerdefinierten Einstellungen für das Blitzlicht aufgerufen. 2 Betätigen Sie / , um die Optionen hervorzuheben. 3 Drehen Sie den Schalter, um das hervorgehobene Symbol zu wechseln. 4 Betätigen und halten Sie die [OK]-Taste mindestens 2 Sekunden lang gedrückt, um die Einstellung zu beenden.

Bedienfeld		Option	Beschreibung
ILL	R	AF-Hilfslicht	[A]: Von der Kamera gesteuert. [OFF]: Leuchtet nicht.
LELDLHIM	1/8	LED-Helligkeit	[1/1] bis [1/16]: Einstellen der LED-Helligkeit.
MODESL	ON	Slave-Blitzlicht	[ON]: Die Anzeige der Blitzlicht-Steuerung zeigt den Slave-Modus. [OFF]: Die Anzeige der Blitzlicht-Steuerung zeigt den Slave-Modus nicht.
CLP	ON	Blitzlicht-Kabel	[ON]: Blitzlicht-Kabel nicht verwendet. [OFF]: Blitzlicht-Kabel verwendet.
ZOOMW--mm	4-3	Zoom-Anzeige	[WW]: Anzeige der Werte für FOUR THIRDS-Objektive. Keine: Anzeige der Werte für 35 mm-Film-Kamera.
m		Einheitsder Entfernung	[m]: Entfernungen werden in Metern angezeigt. [fl]: Entfernungen werden in Fuß angezeigt.
ISO 603		Wide Panel-Erfassung	[ON]: Das Blitzlicht erfasst die Position des Wide Panel. Der Beleuchtungswinkel wird automatisch eingestellt. [OFF]: Das Blitzlicht erfasst die Position des Wide Panel nicht.
GN	ON	Leitzahlan zeige	[ON]: Die Blitzlichtleitung wird als Leitzahl angezeigt. [OFF]: Die Blitzlichtleitung wird als entsprechender Wert angezeigt.
MODE	ISO F	Automatische Lichtmessung	[ON]: ISO-Empfindlichkeit und Blendenöffnung werden passend zur Digitalkamera eingestellt. [OFF]: ISO-Empfindlichkeit und Blendenöffnung konnen mit dem Schalter eingestellt werden. • Diese Funktion kann nur bei Digital-Kameras mit Kommunikationsfunktion verwendent werden. (Nur wenn der Blitzmodus auf den [AUTO]- oder [SL AUTO]-Modus eingestellt ist.)
ISO 100	ISO Anzeige	Automatisches ISO-Anzeige	[25] bis [3200]: Anzeige der ISO-Empfindlichkeit, wenn [AUTO] als Blitzmodus für Kameras gewählt wird, die nicht mit dem BlitzlichtgerätCOMMunikierten konnen.

■ Setzt die benutzerspezifischen Einstellungen auf die Grundeinstellung zurück

Betätigen und halten Sie die [OK]- und die [BACK LIGHT]-Taste zusammen mindestens 2 Sekunden lang gedrückt.

Das Bedienfeld blinkt einmal, wenn die Einstellungen zurückgesetzt werden.

Die Anzeige der Entfernungseinheit wird nicht in die Grundeinstellung zurückgesetzt.

Kamera ohne Kommunikationsfunktionen

AUTO

Richten Sie Blendenöffnung und ISO-Empfindlichkeit auf die mit der Kamera gewählten Werte ein.

1 Richten Sie den Blitzmodus auf [AUTO] ein.

"Blitzmodus" (S50)

• Bei Auswahl von [AUTO] kann beim Betätigen der [MODE]-Taste (▲) die Blendenöffnung eingestellt werden.

Betätigen Sie die [MODE]-Taste (▲) erneut, um zurückzuschalten.

2 Passen Sie die Zoom-Position der Brennweite des Objektivs an. "[ZOOM]" (S51)

3 Stellen Sie Blendenöffnung und ISO-Empfindlichkeit ein.

"Sonstige Einstellungen" (S53)

Liegen die gewählten Werte außerhalb des Blitzlichtarbeitsbereichs, blinken [ISO] und [F] auf dem Display. Die [AUTO CHECK]-Lampe blinkt etwa 5 s nach dem Auslösen, um anzuzeigen, dass das Blitzlicht richtig ausgelöst wurde.

MANUELL

Wählen Sie die Leitzahl.

1 Richten Sie den Blitzmodus auf [MANUAL] ein.

"Blitzmodus" (S50)

2 Passen Sie die Zoom-Position der Brennweite des Objektivs an.

["ZOOM"] (S51)

3 Richten Sie die Leitzahl ein.

"Sonstige Einstellungen" (S53)

Slave-Modus

Das Blitzlicht kann ferngesteuert synchron zu einem beliebigen Blitzlicht ausgelöst werden, das von anderen Geräten erzeugt wird.

1 Richten Sie den Blitzmodus auf [SL AUTO] oder [SL MANUAL] ein.

"Blitzmodus" (S50)

Richten Sie andere Blitzlicht-Einstellungen für den [AUTO] oder [MANUAL]-Modus ein.

"Kamera ohne Kommunikationsfunktionen" (S55)

2 Positionieren Sie das Blitzlicht.

Die Vorgehensweise zum Positionieren des Blitzlichts ist die gleiche wie im Wireless-Modus.

"Positionieren von Wireless-Blitzlicht-Geräten" (S52)

Siehe in der Bedienungsanleitung zur Kamera für Details zum Positionierbereich des Blitzlichts.

• Richten Sie den Blitzmodus der Kamera auf Manuell ein, d.h. ohne Auslösung des Vorblitzes. Löst die Kamera den Vorblitz aus, synchronisiert sich das externe Blitzlicht mit dem Vorblitz der Kamera und kann das Blitzlicht nicht richtig auslösen.
• Das Blitzlicht wird unter Umständen als Reaktion auf Blitzlichtgeräte ausgelöst, die von anderen Fotografen benutzt werden.

Vorsichtsmaßnahmen

Zum Gerät

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

Informationen zu den Akkus

Entfernen Sie unbedingt die Akkus, wenn Sie das Gerät für längere Zeit nicht benutzen.

Die Spezifikationen können ohne Ankündigung geändert werden.

Anforderungen an die

Stromversorgung: Gleichspannung 6,0 V

Empfohlene Akkus	LR6/AA Alkaline-Trockenbatterien × 4/HR6/AA Wiederaufladbare Nickel-Metallhydrid-Batterien (Ni-MH)× 4
Ladedauer(ab dem Vollblitz bis die [TEST/CHARGE]-Lampe aufluchtet)	Ca. 2,0 s: LR6/AA Alkaline-TrockenbatterienCa. 1,5 s: HR6/AA Wiederaufladbare Nickel-Metallhydrid-Batterien
Auslösedauer	Ca. 1/20000 s bis 1/500 s(Variert je nach der Blitzlichtintensität; ausgenommen FP-Auslösing.)
Blitzanzahl(mit Vollblitz)	Ca. 250 Blitze: LR6/AA Alkaline-TrockenbatterienCa. 350 Blitze: HR6/AA Wiederaufladbare Nickel-Metallhydrid-Batterien (Typ zu min. 1900 mAh)(variert je nach den Aufnahmebedingungen.)
AF-Hilfslicht	Effektive Entführung: ca. 1 m bis 5 m(Ist von der verwendenten Digital-Kamera und der Objektivart abhängig)
Blitzmodus	TTL AUTO/AUTO/MANUAL/FP TTL AUTO/FP MANUAL/SL AUTO/SL MANUAL/RC
Leitzahl	36 (ISO100), 12 (ISO100: Bei Verwendung des Wide Panel)
Beleuchtungswinkel	Deckt den Sichtwinkel von 12- bis 42 mm-Objektiven(Äquivalent zu 35 mm-Film-Kamera: 24 bis 85 mm)(Mit Wide Panel: 8 mm-Objektiv, äquivalent zu 35 mm-Film-Kamera: 16 mm)
Abmessungen	Ca. 62,0 mm (B)×104,0 mm (H)×98,0 mm (T)(ausgenommen hervorstehender Teile)
Masse	Ca. 376 g (einschließlich Akkus)Ca. 257 g (Hauptgerät)
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfechtigkeit	10%RH bis 80%RH (ohne Kondensation)

Kunstbetrag Kunstbetrag TTL AUTO	Kunstbetrag Kunstbetrag TTL AUTO
[FR RC TTT A]	TPLRAJI SELE MBN [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP Manual]
[FR RC TTT A]	TPLRAJI SELE MBN [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP TTT A] √2.5 [FP Manual]
