BEDIENUNGSANLEITUNG B450 Steel Legend ASROCK

Vielen Dank, dass Sie sich für das B450 Steel Legend von ASRock entschieden haben – ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Websitese zur Verfugung gestellt. Sollen Sie technische Hilfe in Bezug auf这点es Motherboard benötigen, erhalten Sie auf unserer Websitese spezifischen Informationen über das von Ihnen verwendete Modell. Auchfinden Sie eine aktuelle Liste unterstützt VGA-Karten und Prozessoren auf der ASRock-Websites: ASRock-Websites http://www.asrock.com.

1.1 Lieferumfang

ASRock B450 Steel Legend-Motherboard (ATX-Formfaktor)
- ASRock B450 Steel Legend-Schnellinstallationsanleitung
ASRock B450 Steel Legend-Support-CD
- 1 × E / A -Blendenabschirmung
- 2 x Serial-ATA-(SATA) Datenkabel (optional)
- 2 x Schrauben für M.2-Sockel (optional)
- 1 x Abstandhalter für M.2-Sockel (optional)

1.2 Technische Daten

Plattform	• ATX-Formfaktor
Prozessor	• AMD-AM4-Sockel • Digi Power design • 6-Leistungsphasendesign
Chipsatz	• AMD Promontory B450
Speicher	• Dualkanal-DDR4-Speichertechnologie • 4 x DDR4-DIMM-Steckplätze • Prozessoren der AMD-Ryzen-Serie (Matische) unterstützen DDR4 3200/2933/2667/2400/2133 ECC und non-ECC, un- gepufferter Speicher* • Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen DDR4 3533+(OC)/3200(OC)/2933(OC)/2667/2400/2133 ECC und non-ECC, ungepufferter Speich- er* • Prozessoren der AMD-Ryzen-Serie (Picasso) unterstützen DDR4 2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher* • Prozessoren der AMD-Ryzen-Serie (Summit Ridge) unterstützen DDR4 3466+(OC)/3200(OC)/2933(OC)/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher* • Prozessoren der AMD-Ryzen-Serie (Raven Ridge) unterstützen DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 non-ECC, ungepufferter Speicher* * Für Prozessoren der Ryzen-Serie (Picasso- und Raven Ridge), ECC wird nur mit PRO-Prozessoren unterstützt. * Weitere Informationen finden Sie in der Speicherkompatibilität- sliste auf der ASRock-Website. (http://www.asrock.com/) * Die Tabelle für AMDs Non-XMP-Speicherfrequenzen finden Sie auf Seite 22. Weitere Einzelheiten finden Sie in der QVL auf ASRocks Website. • Systemspeicher, max. Kapazität: 64GB • Unterstützung Extreme-Memory-Profile-(XMP) Speichermodule • 15-μ-Goldkontakt in DIMM-Steckplätze

Erweiterungssteckplatz

CPUs der AMD-Ryzen-Serie (Matisse, Summit Ridge und Pinnacle Ridge)

• 2 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus; PCIE4:x4-Modus)*

CPUs der AMD-Ryzen-Serie (Picasso, Raven Ridge)

• 2 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x8-Modus; PCIE4:x4-Modus)*

CPUs der AMD-Athlon-Serie

• 2 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x4-Modus; PCIE4:x2-Modus)*

• Unterstützt NVMe-SSD als Bootplatte

• Wenn M2_1 belegt ist, wird PCIE4 deaktiviert.
• 4 x PCI-Express-2.0-x1-Steckplatz
• Untersitzt AMD Quad CrossFireX™ und CrossFireX™
  ** Dieses Merkmal wird nur von CPUs der Ryzen-Serie untersützt (Matische, Summit Ridge, Pinnacle Ridge, Picasso und Raven Ridge).

Grafikkarte

• Integrierte Grafikkarte der AMD-Radeon™-Vega-Serie in APU der Ryzen-Serie*
• Tatsächliche Unterstützung kann je nach Prozessor variieren
• DirectX 12, Pixel Shader 5.0
  Freigabespeicher von standardmäßig 2 GB. Max. Freigabespeicher unterstützt bis zu 16 GB.
• Der max. Freigabespeicher von 16GB erfordert die Installation von 32GB Systemspeicher.
• Dualer Grafikkartenausgang Unterstützung HDMI- und DisplayPort 1.2-Ports durch unabhängige Monitor-Controller
• Unterstutz HDMI 1.4 mit maximaler Auflösung von 4K× 2K (4096 x 2160) bei 24Hz / (3840 x 2160) bei 30Hz
• Unterstütz DisplayPort 1.2 mit maximaler Auflösung von 4K× 2K (4096 x 2160) bei 60~Hz
• Unterstutz Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port (konformer HDMI-Monitor erforderlich)
• Unterstutz HDCP 1.4 mit HDMI 1.4- und DisplayPort 1.2-Ports
• Unterstutz 4K-Ultra-HD-(UHD) Wiedergabe mit HDMI 1.4- und DisplayPort-1.2-Ports

Audio	7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892/897-Audiocode) Unterstützt Überspannungsschutz PCB-isolierte Abschirmung Individuelle PCB-Layer für rechten/linken Audiokanal Goldene Audioanschlüsse
LAN	PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s Realtek RTL8111H Unterstützt Wake-On-LAN Unterstützt Schutz gegen Blitzschlag/electrostatische Entladung Unterstützt energieeffizientes Ethernet 802.3az Unterstützt PXE
Rückblende, E/A	1 x PS/2-Maus-/Tastaturanschluss 1 x HDMI-Port 1 x DisplayPort 1.2 1 x Optischer SPDIF-Ausgang 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung) 1 x USB 3.2-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung) 1 x USB 3.2-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung) 4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung) * Ultra-USB-Stromversorgung wird an den Ports USB3_34 unterstützt. * ACPI-Weckfunktion wird an USB3_34-Ports nicht unterstützt. 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) HD-Audioanschlüsse: Hintere Laufsprecher / Zentral / Bass / Line-in / Vorderer Laufsprecher / Mikrofon (goldene Audioanschlüsse)
Speicher	4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützen RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging* 2 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061, unterstützen NCQ, AHCI und Hot-Plugging * M2_2, SATA3_3 und SATA3_4 nutzen Lanes gemeinsam. Wenn einer von ihren benutzt wird, werden die anderen deak-tiviert. 1 x Ultra-M.2-Sockel (M2_1), unterstützen M-Key-2230-/2242-/2260-/2280-M.2-PCI-Express-Modul bis Gen3 x4 (32 Gb/s) (mit Matisse, Picasso, Summit Ridge, Raven Ridge und Pinnacle Ridge) oder Gen3 x2 (16 Gb/s) (mit Athlon Serie-APU)**

• 1 x M.2-Sockel (M2_2), understands M-Key-Typ-2230-/2242-/2260-/2280-/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 2 (16 Gb/s)**

** Wenn M2_1 beegt ist, wird PCIE4 deaktiviert.
** Unterstutz NVMe-SSD als Bootplatte
** Unterstutz ASRock U.2-Kit

Anschluss

• 1x COM-Anschluss-Stiftleiste
• 1 x TPM-Stiftleiste
• 1 x Betrieb-LED- und Laufsprecher-Stiftleiste

• 1 x RGB-LED-Stiftleiste

• Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

• 1 x Adressierbare-LED-Stiftleiste
• Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen
• 1 x AMD-Lüfter-LED-Stiftleiste
• Die LED-Stiftleiste des AMD-Lufters unterstützt LED-Streifen mit einer maximalen Last von 3 A (36 W) und einer Länge von bis zu 2,5 m.
• 1 x CPU-Lüfteranschluss (4-polig)
• Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).
• 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
• Der CPU-/Wasserpumpenlüfter unterstützen einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).
• 3 x Anschlasse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
• Der Gehäuse-/Wasserpumpenlüfter untersützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).
• CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.
  1 x 24-poliger ATX-Netzanschluss
  1x8-poliger 12-V-Netzanschluss
• 1 x Audioanschluss an Frontblende
• 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
• 1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

BIOS-Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
- Untersitz „Plug-and-Play"
ACPI 5.1- konforme Aufweckereignisse
- Unterstützung Jumper-frei
SMBIOS 2.3-Unterstützung
- DRAM-Spannungsmehrfachanpassung

Hardwareüberwachung

• Temperaturerkennung: CPU, Motherboard
• Luftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/ Wasserpumpenlufter
• Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/ Wasserpumpen-, Gehäuse-/Wasserpumpenlufter
• Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlufter
• Spannungsbüberwachung: +12 V, +5 V, +3,3 V, Vcore

Betriebssystem

• Microsoft® Windows® 10, 64 Bit

Zertifzierungen

FCC,CE
ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittaniabetern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und)sagar Komponenten und Geräte Ihres Systems beschädigen. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen".

Short

Open

CMOS-loschen-Jumper

(CLRCMOS2)

(siehe S.1,Nr.19)

2-poliger Jumper

Kurzgeschlossen: CMOS

loschen

Offen: Standard

CLRCMOS1 erhögt Ohnen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schreiben Sie dann die Kontakte an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen müssen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.itte denken Sie daran, die Jumper-Kappe nach der CMOS-Lösung zu entfernen.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S.1,Nr.15)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschlieben der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten latent.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihres Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

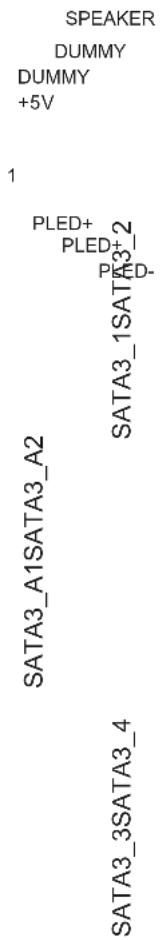

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 16)

Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehauselatsprecher mit dieser Stiftleiste.

These sechs SATA-III-Anschlüsse Unterstützungen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

• M2_2, SATA3_3 und SATA3_4 nutzen Lanes gemeinsam. Wenn einer von ihren benutzt wird, werden die anderen deaktiviert.

Serial-ATA-III-Anschlisse
(SATA3_1:
siehe S. 1, Nr. 9)
(SATA3_2:
siehe S. 1, Nr. 10)
(SATA3_3:
siehe S. 1, Nr. 13)
(SATA3_4:
siehe S. 1, Nr. 14)
(SATA3_A1:
siehe S. 1, Nr. 11)
(SATA3_A2:
siehe S. 1, Nr. 12)

USB 2.0-Stiftleisten (9-polig, USB_1_2) (siehe S.1,Nr.22) (9-polig,USB_3_4) (siehe S.1,Nr.21)

Es gibt zwei Stiftleisten an\ diesem Motherboard. Jege USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.2 Gen1-Stiftleiste (19-polig, USB3_5_6) (siehe S.1 oder 8,Nr.8)

Es gibt eine Stiftleiste an\ diesem Motherboard.\ Jede USB 3.2 Gen1-Stiftleiste\ kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S.1,Nr.26)

These Stiftleiste dient dem Anschlieben von Audiogeräten an der Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Beiutzung eines AC'97-Audiopanelles这点e bit anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)" an.

Gehäuse-/ Wasserpumpen-Lüfteranschlusse

(4-polig, CHA_FAN1/WP) (siehe S. 1, Nr. 27)

Dieses Motherboard bieted
drei 4-polige Wasserkuhlung-Gehauselüfteranschlüsse. Falls
Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihnitte mit Kontakt 1 bis 3.

Dieses Motherboard betet einen 4-poligen CPU-Lufteranschluss (lautloser Lufter). Falls Sie einen 3-poligen CPU-Lufter anschlieben möchten, verbinden Sie ihnitte mit Kontakt 1 bis 3.

CPU-/Wasserpumpen-Lüfteranschluss(4-polig, CPU_FAN2/WP)(siehe S. 1, Nr. 5)	GNDFAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTROL	Dieses Motherboard bietet einen4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen3-poligen CPU-Wasserkühler-lüfter anschließen möchten,verbinden Sie ihnitte mitKontakt 1 bis 3.
ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 7)	1224113	Dieses Motherboard bieteteinen 24-poligen ATX-Netzanschluss. Bierte schlieben Sie eszur Nutzung eines 20-poligenATX-Netzeils entlang Kontakt1 und Kontakt 13 an.
ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 1)	8541	Dieses Motherboard bieteteinen 8-poligen ATX-12-V-Net-zanschluss. Bierte schlieben Siees zur Nutzung eines 4-poligenATX-Netzeils entlang Kontakt1 und Kontakt 5 an.
Serieller-Port-Stiftleiste(9-polig, COM1)(siehe S. 1, Nr. 23)	RRXD1DDTR#1DDSR#1CCTS#1RR#1RRTS#1GNDTTXD1DDCD#1	Diese COM1-Stiftleiste unterstützt ein Modul für seriellePorts.
TPM-Stiftleiste(17-polig, TPMS1)(siehe S. 1, Nr. 25)	PCCKIACKIADLAD2LAD1GNDSPWREDWNSEPRRQ#GND	Dieser Anschluss understandsitz das Trusted Platform Module(TPM) System, das Schlüssel, digitale Zertifikate, Kennwörterund Daten sichere aufbewahrenkann. Ein TPM-System hilftzudem bei der Stärkungder Netzwerksicherheit,schützt digitale Identitätenund gewährleistet diePlattformintegrität.
AMD-Lüfter-LED-Stiftleiste(4-polig,AMD_FAN_LED1)(siehe S. 1, Nr. 3)	12VGRB	Die AMD-Lüfter-LED-Stiftleste dient dem Anschluss des mit dem AMD-Kühlkörpers gelieferten RGB-LED-Veränderungskabels.Der Kabelanschluss ermöglich Nutzern die Wahl zwischen ver-schiedenen LED-Lichteffekten.Achtung: Installieren Sie das Löfter-LED-Kabel niemals falsch herum; andernfalls�� das Kabel beschädigt werden.
RGB-LED-Stiftleiste(4-polig, RGB_LED1)(siehe S. 1, Nr. 24)	12VGRB	These Stiftleiste dient dem Anschlieben eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglich.Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls�� das Kabel beschädigt werden.*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 39.
Adressierbare-LED-Stiftleiste(3-polig, ADDR_LED1)(siehe S. 1, Nr. 20)	1GNDDO_ADDR VOUT	These Stiftleiste dient der Verbindung des Adressierbare-LED-Ver-längerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wahren��.Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls�� das Kabel beschädigt werden.*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 40.
