Produkttyp	TV-Wandhalterung
Marke	Tripp Lite
Modell	DMWC3770M
Verwendung	Nur für Innenräume
VESA-Kompatibilität	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400 mm
Montageart	Winkelwandmontage für flache oder gebogene Bildschirme
Maximale Tragfähigkeit	50 kg (110 lb)
Material	Stahl
Garantie	Eingeschränkt 5 Jahre
Unterstützte Wandtypen	Holzständer, Massivbeton, Vollziegel
Installation	Erfordert zwei Personen oder Hebeausrüstung
Wartung	Sicherheit alle 3 Monate überprüfen
Sicherheit	Verwenden Sie Betonanker für Mauerwerk; bohren Sie nicht in Mörtelfugen
Empfohlene Werkzeuge	Bohrmaschine, Wasserwaage, Ständerfinder
Verpackungsinhalt	Wandplatte, Adapterhalterungen, Schrauben, Unterlegscheiben, Abstandshalter
Reparierbarkeit	Ersatzteile über Tripp Lite Support erhältlich

Häufig gestellte Fragen - DMWC3770M Tripp Lite

Welches maximale Gewicht kann die DMWC3770M-Halterung tragen?

Die Wandhalterung DMWC3770M kann eine maximale Last von 50 kg (110 lb) tragen.

Welche Bildschirmabmessungen sind mit dieser Halterung kompatibel?

Die Halterung ist kompatibel mit flachen oder gebogenen Bildschirmen, die die VESA-Standards verwenden: 200x200, 300x200, 300x300, 400x200, 400x300, 400x400 und 600x400 mm.

Ist diese Halterung für gebogene Bildschirme geeignet?

Ja, die DMWC3770M ist für flache oder gebogene Bildschirme konzipiert, dank ihrer einstellbaren Adapterhalterungen.

Kann ich diese Halterung an einer Gipskartonwand installieren?

Nein, diese Halterung muss an Holzständern, Massivbeton oder Vollziegeln befestigt werden. Eine alleinige Installation an Gipskarton ist nicht sicher.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, eine Wasserwaage und einen Ständernfinder. Für Beton verwenden Sie eine Schlagbohrmaschine.

Wie befestige ich die Halterung an einer Betonwand?

Bohren Sie Vorbohrungen mit geeignetem Durchmesser, setzen Sie die mitgelieferten Betonanker ein und schrauben Sie die Wandplatte mit den Ankerbolzen fest. Bohren Sie niemals in Mörtelfugen.

Ist die Garantie übertragbar?

Die eingeschränkte 5-Jahres-Garantie gilt für den Erstkäufer. Sie ist in der Regel nicht übertragbar, sofern nicht anders angegeben.

Kann ich den Bildschirm nach der Installation drehen?

Die DMWC3770M ist eine Winkelhalterung, die eine gewisse Ausrichtung ermöglicht. Die Drehwinkel sind jedoch nicht im Handbuch angegeben; beachten Sie die Anweisungen für die verfügbaren Einstellungen.

Wie pflege ich die Wandhalterung?

Überprüfen Sie alle drei Monate, ob alle Schrauben und Befestigungen fest sitzen und die Halterung in gutem Zustand ist. Reinigen Sie sie mit einem trockenen Tuch.

Wo finde ich Ersatzteile?

Besuchen Sie die Website www.triplite.com/support, um Ersatzteile zu bestellen oder Hilfe zu erhalten.

BEDIENUNGSANLEITUNG DMWC3770M Tripp Lite

Eck-Wandhalterung für flache oder gekrümmte Bildschirme

Modell: DMWC3770M

200x200 / 300x200
300x300 / 400x200
400x300 / 400x400
600x400

English 1 • Espanol 12 • Français 23 • Pycckn 34

Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten.

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in thisem Handbuch gelesen und verstanden haben. Sollen Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte www.triplite.com/support.
• Dieses Produkt wurde so entwickelt, dass es NUR wie in dieser Bedienungsanleitung angegeben installiert und verwendet werden damit. Die unsachgemäß Installation thesese Produkte kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit eigenen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten/TRagen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sichere anzuheiten und zu positionieren.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung theses Produktes im Freien kann zu Fehlfunktionen und/oder Verletzungen führen.

Garantie

5 Jahre eingeschränkte Garantie

Der Verkauf garantiert für einen Zeitraum von fülf Jahren ab Kaufdatum, dass das Produkt weder Materialnoch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf dere此种 Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄllen, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da eine Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen fur Sie möglicherweise nicht zutreffend. Diese Garantie gibtlichen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

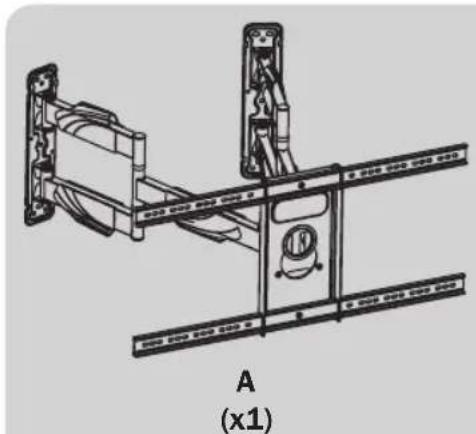

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Sollen Teile beschädigt oder nicht vorhanden sein, besuchen Sie www.triplite.com/support.

Paket M

M-A M5x14 (x4)

M-B M6x14 (x4)

M-C M6x30 (x4)

M-D M8x30 (x4)

M-E M8x50 (x4)

M-F D5 (x4)

M-G D8 (x4)

M-H (x8)

M-I (x8)

Paket W

W-A (x8)

W-B (x8)

W-C (x8)

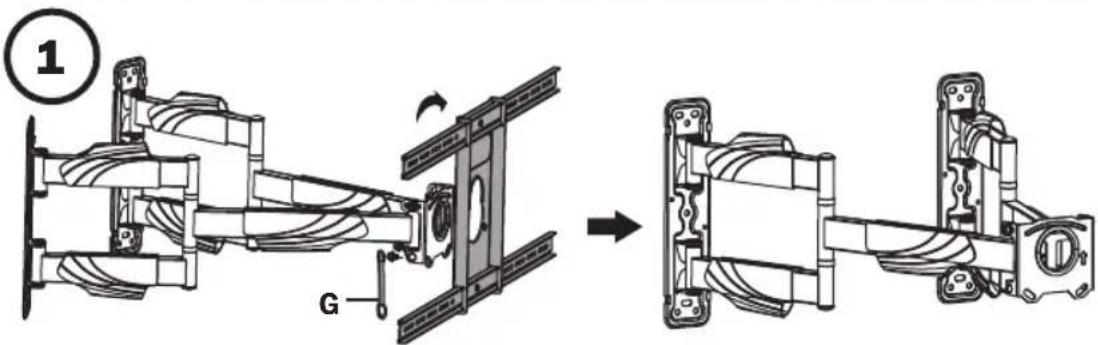

Montage

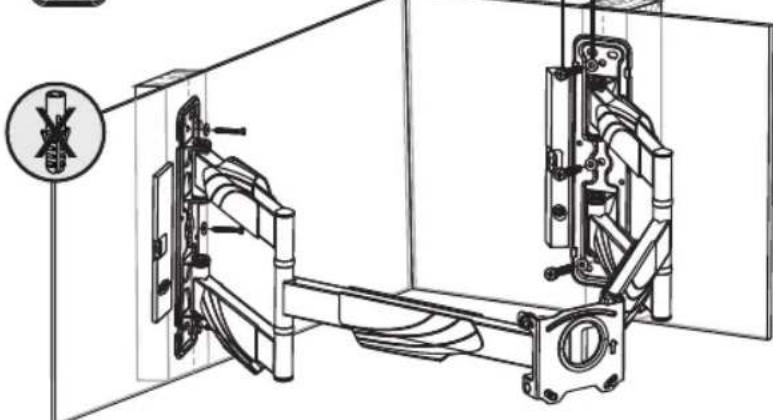

2a Befestigen am Holzwandbalken

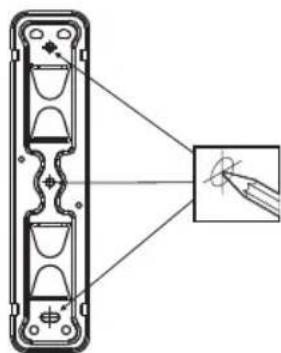

Suchen und markieren Sie die genaue Position der Befestigungslöcher

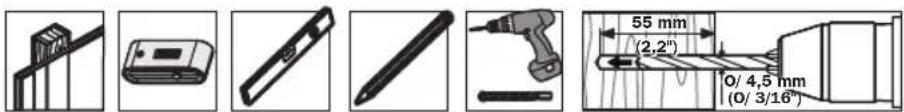

Bohren Sie

Führungslocher

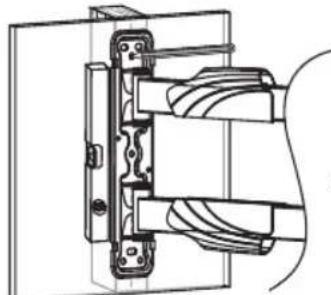

Schrauben Sie die montierte Wandplatte an der Wand fest

WARNING

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsmarten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten/TRagen kann.

Montage

Montage an Backstein oder Beton

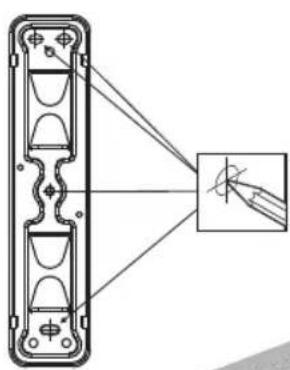

Suchen und markieren Sie die genaue Position der Befestigungslöcher

Bohren Sie Führungslocher

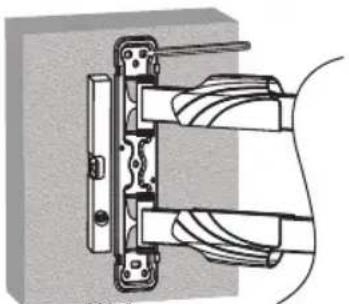

Schrauben Sie die montierte Wandplatte an der Wand fest

WARNING

• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannot), dass der eigentliche Beton mindestens eine Stärke von 35 mm (1-3/8 Zoll) für die Befestigung des Betonankers bietet. NICHT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Verankerungen, Beilagscheiben und Verankerungsbolzen an den massiven Teilen der Blöcke zu montieren.

Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1") zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmsachine auf geringer Stufe (statt einer Schlagbohrmaschine), um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.

• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten/TRagen kann.

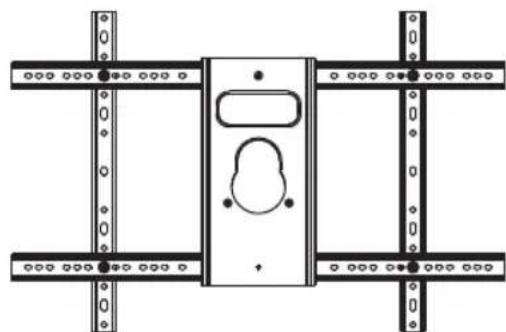

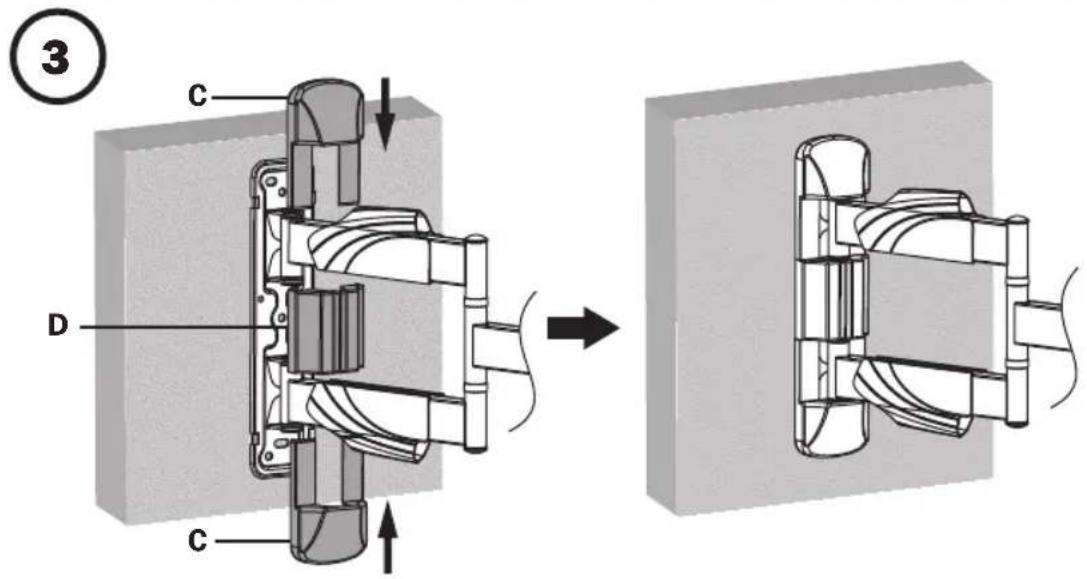

Montage

Montage

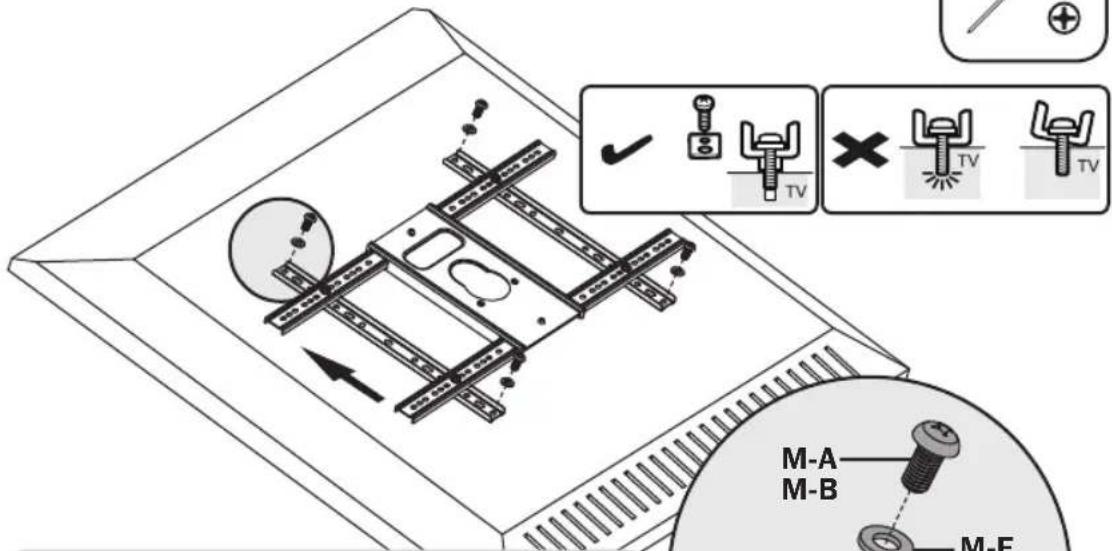

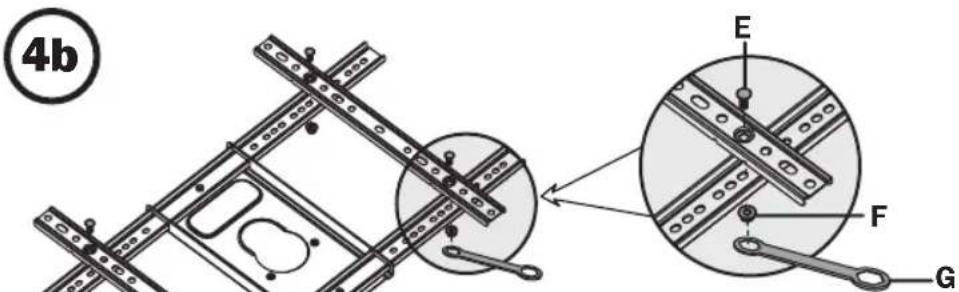

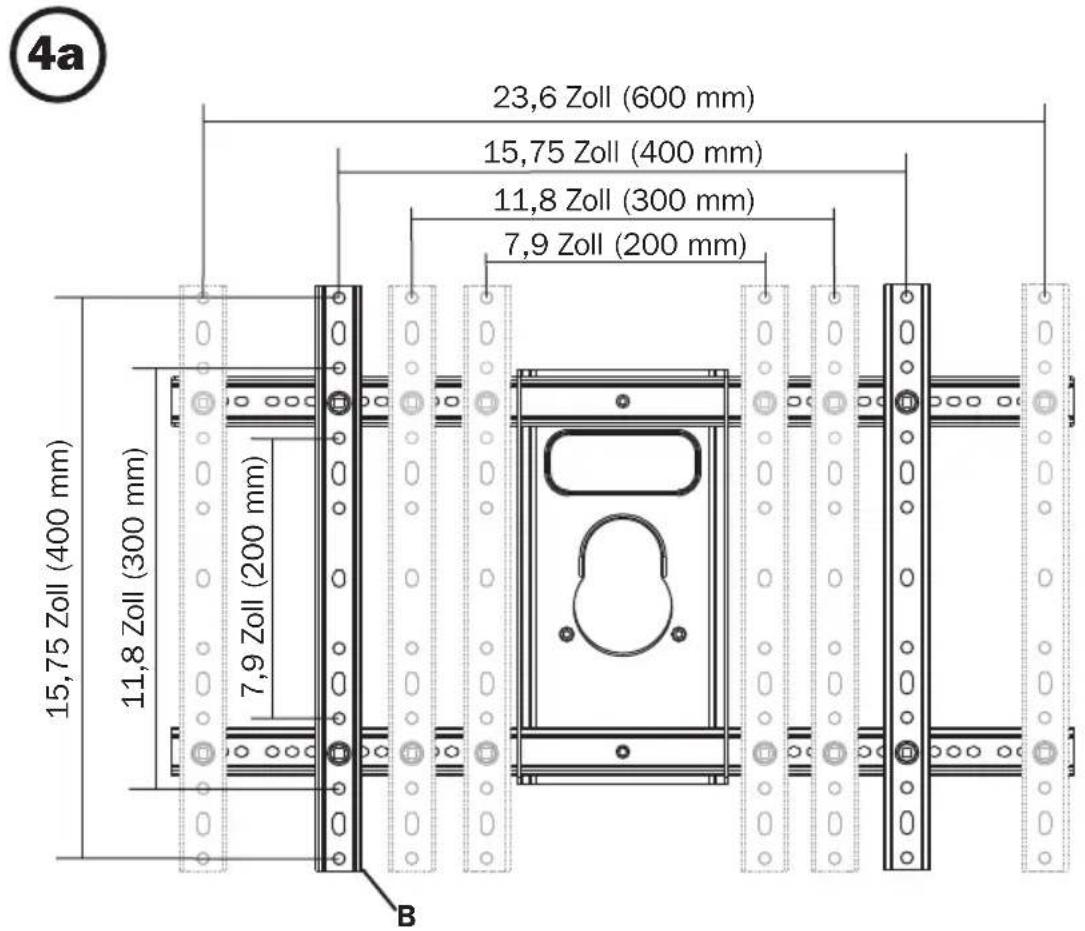

(5a) Für Bildschirme mit glatter Rückseite

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben und Beilagscheiben.

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen unter Verwendung der Schrauben und aller anderen notwendigen Befestigungsteile, die mit der Einheit mitgeliefert werden, sicher am Bildschirm fest.

Ziehen Sie die Schrauben nicht zu fest an.

Montage

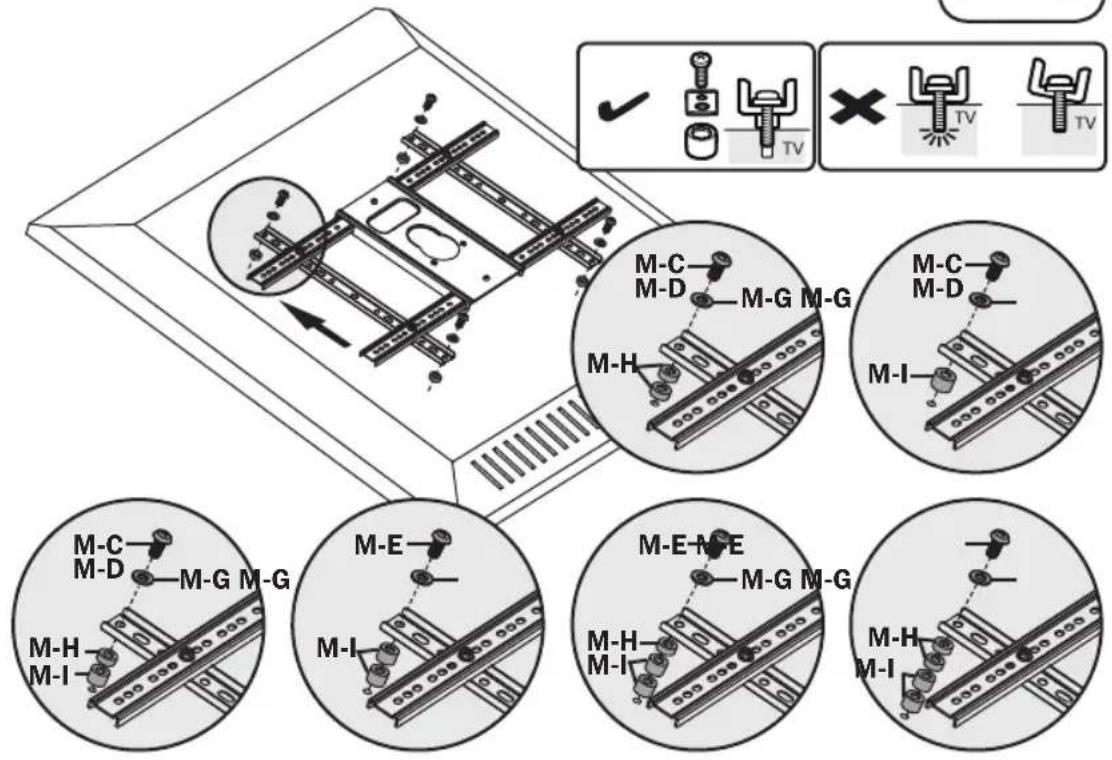

5b Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen unter Verwendung der Schrauben und aller anderen notwendigen Befestigungsteile, die mit der Einheit mitgeliefert werden, sichere am Bildschim fest.

Ziehen Sie die Schrauben nicht zu fest an.

Montage

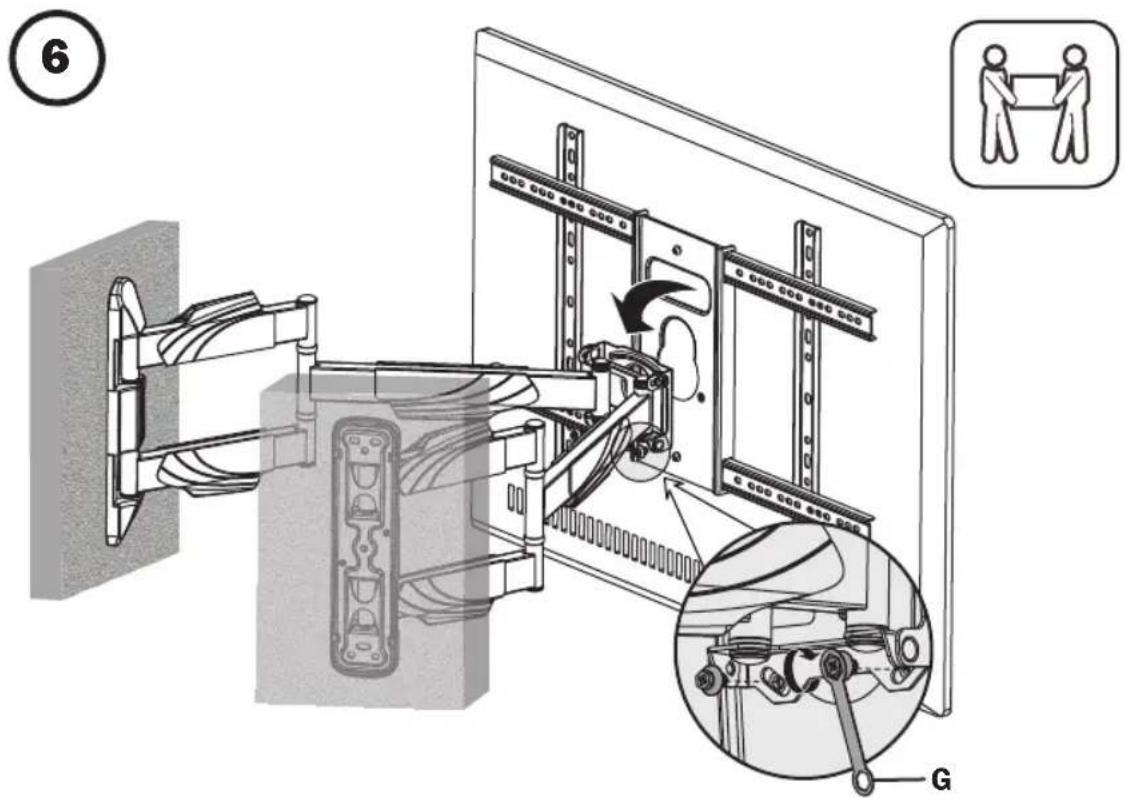

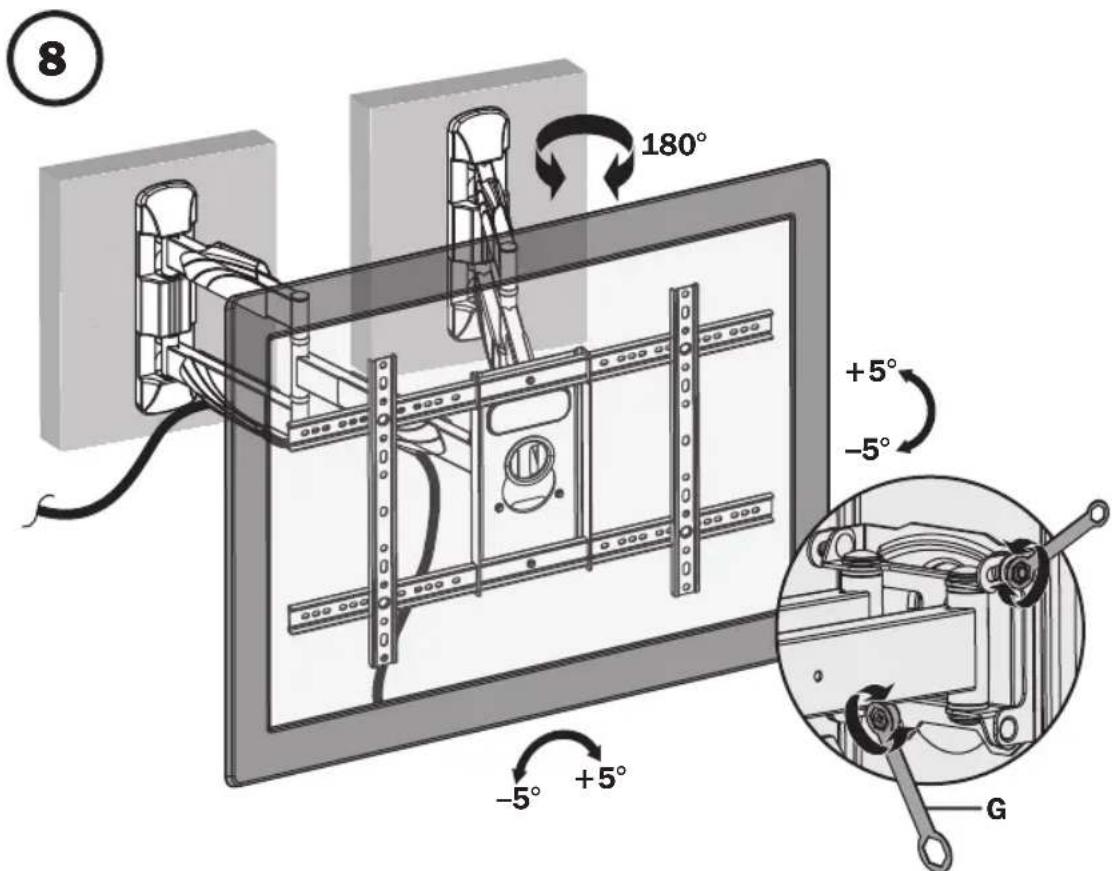

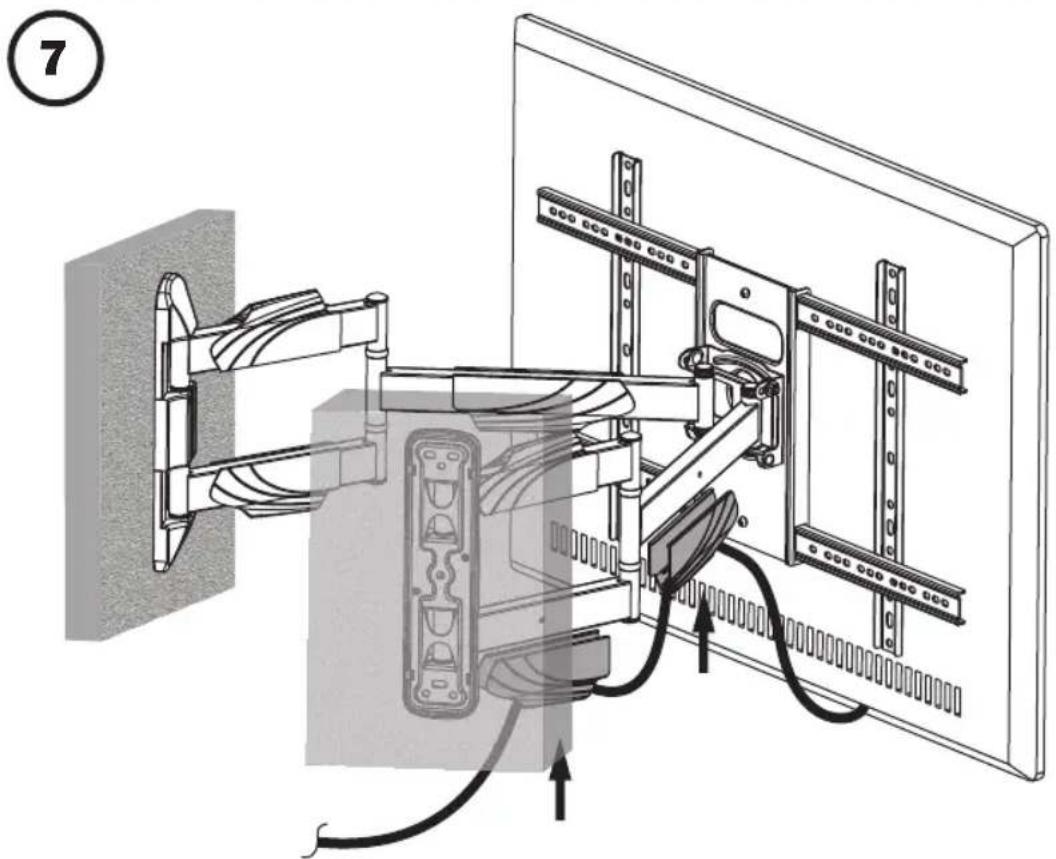

Heben Sie mit Hilfe einer weiteren Person oder eines Hebegerates den Bildschirm mit den daran befestigten Adapterwinkeln über die Wandhalterung und haken Sieihn ein. Ziehen Sie die Schraube an der Unterseite der Wandhalterung an, um das Gerät zu sichern.

Montage

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Falls Sie Fragen haben, besuchen Sie www.triplite.com/support.
