DMWC3770M - Настенное крепление для ТВ Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Настенное крепление для ТВ
Бренд	Tripp Lite
Модель	DMWC3770M
Использование	Только для помещений
Совместимость VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400 мм
Тип монтажа	Угловое настенное крепление для плоских или изогнутых экранов
Максимальная нагрузка	50 кг (110 фунтов)
Материал	Сталь
Гарантия	Ограниченная 5 лет
Поддерживаемые типы стен	Деревянные стойки, полнотелый бетон, полнотелый кирпич
Установка	Требуется два человека или подъемное оборудование
Обслуживание	Проверять надежность каждые 3 месяца
Безопасность	Используйте анкеры для бетона для каменной кладки; не сверлите в швах раствора
Рекомендуемые инструменты	Дрель, уровень, искатель стоек
Содержимое упаковки	Настенная пластина, адаптерные кронштейны, винты, шайбы, проставки
Ремонтопригодность	Запасные части доступны через поддержку Tripp Lite

Часто задаваемые вопросы - DMWC3770M Tripp Lite

Какой максимальный вес может выдержать крепление DMWC3770M?

Настенное крепление DMWC3770M может выдержать максимальную нагрузку 50 кг (110 фунтов).

Какие размеры экрана совместимы с этим креплением?

Крепление совместимо с плоскими или изогнутыми экранами, использующими стандарты VESA: 200x200, 300x200, 300x300, 400x200, 400x300, 400x400 и 600x400 мм.

Подходит ли это крепление для изогнутых экранов?

Да, DMWC3770M предназначен для плоских или изогнутых экранов благодаря регулируемым адаптерным кронштейнам.

Могу ли я установить это крепление на стену из гипсокартона?

Нет, это крепление должно крепиться к деревянным стойкам, полнотелому бетону или полнотелому кирпичу. Установка только на гипсокартон небезопасна.

Какие инструменты необходимы для установки?

Вам понадобятся дрель, уровень и искатель стоек. Для бетона используйте ударную дрель.

Как закрепить крепление на бетонной стене?

Просверлите направляющие отверстия соответствующего диаметра, вставьте прилагаемые бетонные анкеры, затем привинтите настенную пластину анкерными болтами. Никогда не сверлите в швах раствора.

Можно ли передать гарантию?

Ограниченная гарантия на 5 лет распространяется на первоначального покупателя. Обычно она не подлежит передаче, если не указано иное.

Могу ли я поворачивать экран после установки?

DMWC3770M является угловым креплением, допускающим некоторую ориентацию. Однако углы поворота не указаны в руководстве; обратитесь к инструкции для доступных регулировок.

Как обслуживать настенное крепление?

Проверяйте каждые три месяца, что все винты и крепления затянуты и крепление в хорошем состоянии. Протирайте его сухой тканью.

Где найти запасные части?

Посетите сайт www.triplite.com/support, чтобы заказать запасные части или получить помощь.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMWC3770M Tripp Lite

Manuel de l'utilisateur

Montage mural d'angle pour écrites plats ou incuvés

Modèle : DMWC3770M

200 × 200 / 300 × 200

300 × 300 / 400 × 200

400 × 300 / 400 × 400

600× 400

English 1 • Espanol 12 • Pyszczny 34 • Deutsch 45

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

AVENTISSEMENT

• Ne pasCOMMencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le present manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visitor www.triplite.com/support.
• Ce produit a été concu pour être installé et utilise UNIQUEMENT comme spécifique dans le present manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait etre instalé que par une personne ayant de bonnes aptitudes en mécanique et une experience de base en construction de même qu'une pleine connaissance du present manuel d'instructions.
• S'assurer que le produit peut supporter sans risque la charge combinée de l'équipment et de tout le matériel et les composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pourSoulever etmettre en place l'équipement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et/ou des lésions corporelles.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avéré défectieux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou replacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

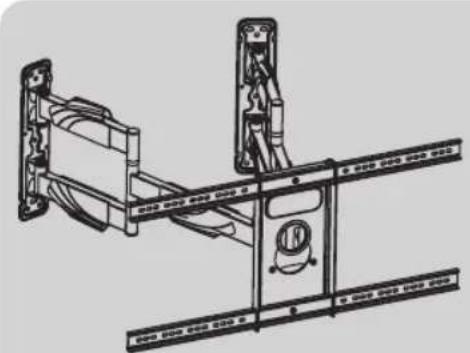

liste de vérification des composants

IMPORTANT: S'assurer d'avoir reçu toutes les pieces conformément à la liste de vérification des composants avant derialcder à l'in installation. Si des pieces sont manquantes ou defectueuses, visitor www.triplite.com/support pour obtenir de I'aide.

A (x1)

B (x2)

C (x2)

F (x4)

G (x1)

Emballage M

M-A M5x14 (x4)

M-B M6x14 (x4)

M-C M6x30 (x4)

M-D M8x30 (x4)

M-E M8x50 (x4)

M-F D5 (x4)

M-G D8 (x4)

M-H (x8)

M-1 (x8)

Emballage W

W-A (x8)

W-B (x8)

W-C (x8)

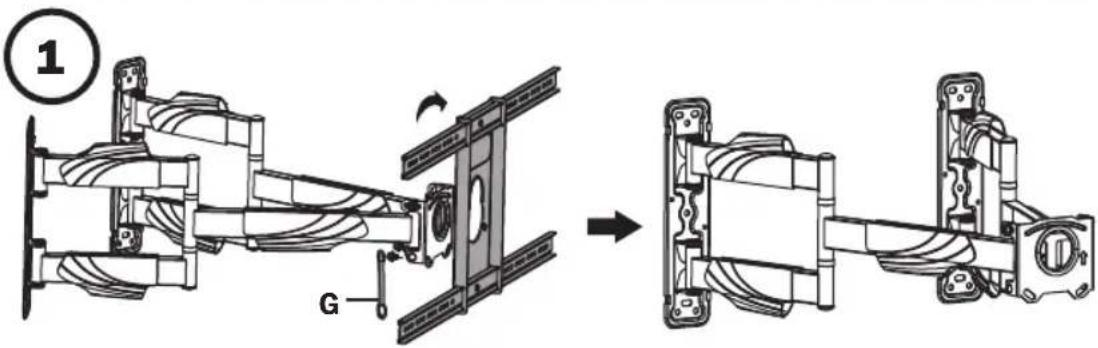

Assemblage

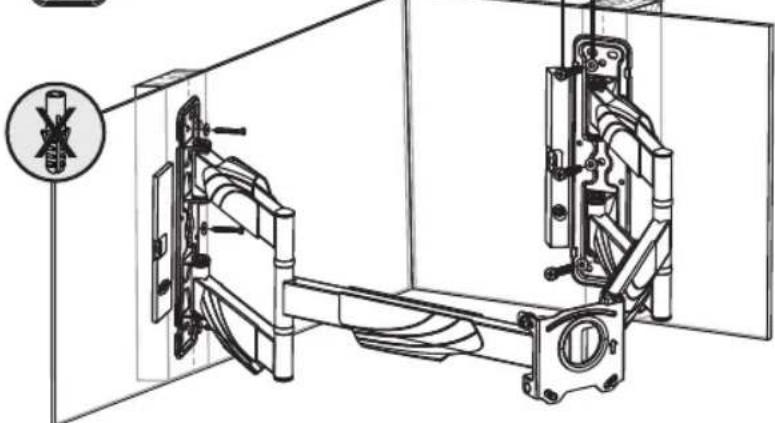

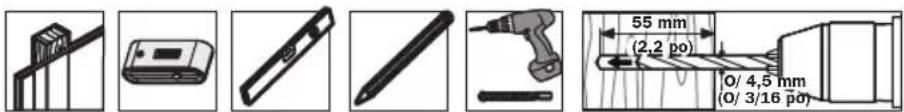

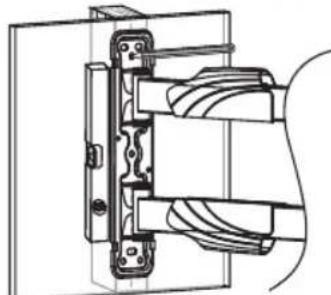

2a Montage sur des montants muraux

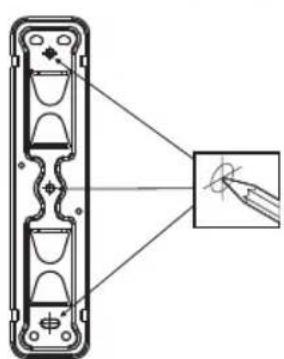

Déterminer et marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Visser la plaque murale assemblée au mur.

AVERTISSEMENT

• S'assurer que les vis de montage sont ancrees au centre des montants. Il est fortement recommendé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipment et de tout le matériel et les composants attachés.

Assemblage

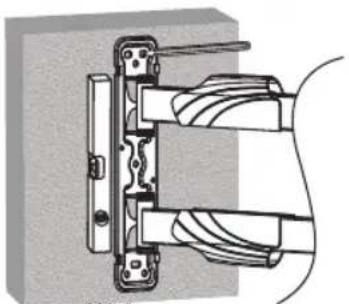

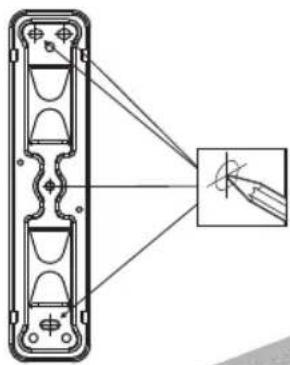

Montage sur de la brique solide ou des blocs en béton

Déterminer et marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Visser la plaque murale assemblée au mur.

AVERTISSEMENT

Lorsque les montages muraux sont installés sur un élément de maconnerie en béton (également appelé bloc de béton ou « bloc de béton de machefer »), vérifier que l'épaissur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles et les boulons d'ancrage inclus dans les sections solides des blocs.

Les sections solides se trouvent habituèlement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou只想 qu'un marteau perforateur afin d'eviter d'endommager l'arrête du trou en présence d'un espace vide.

• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.

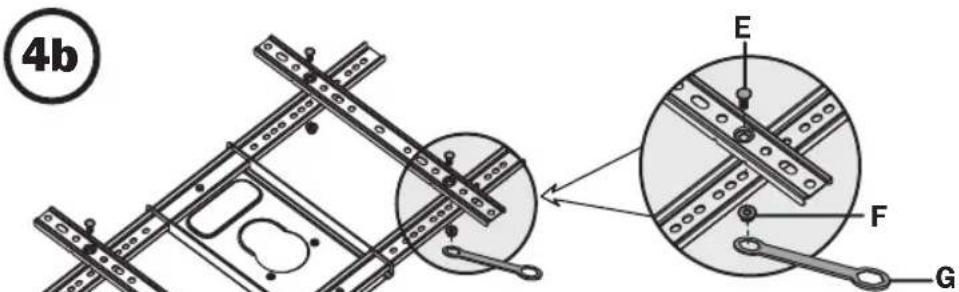

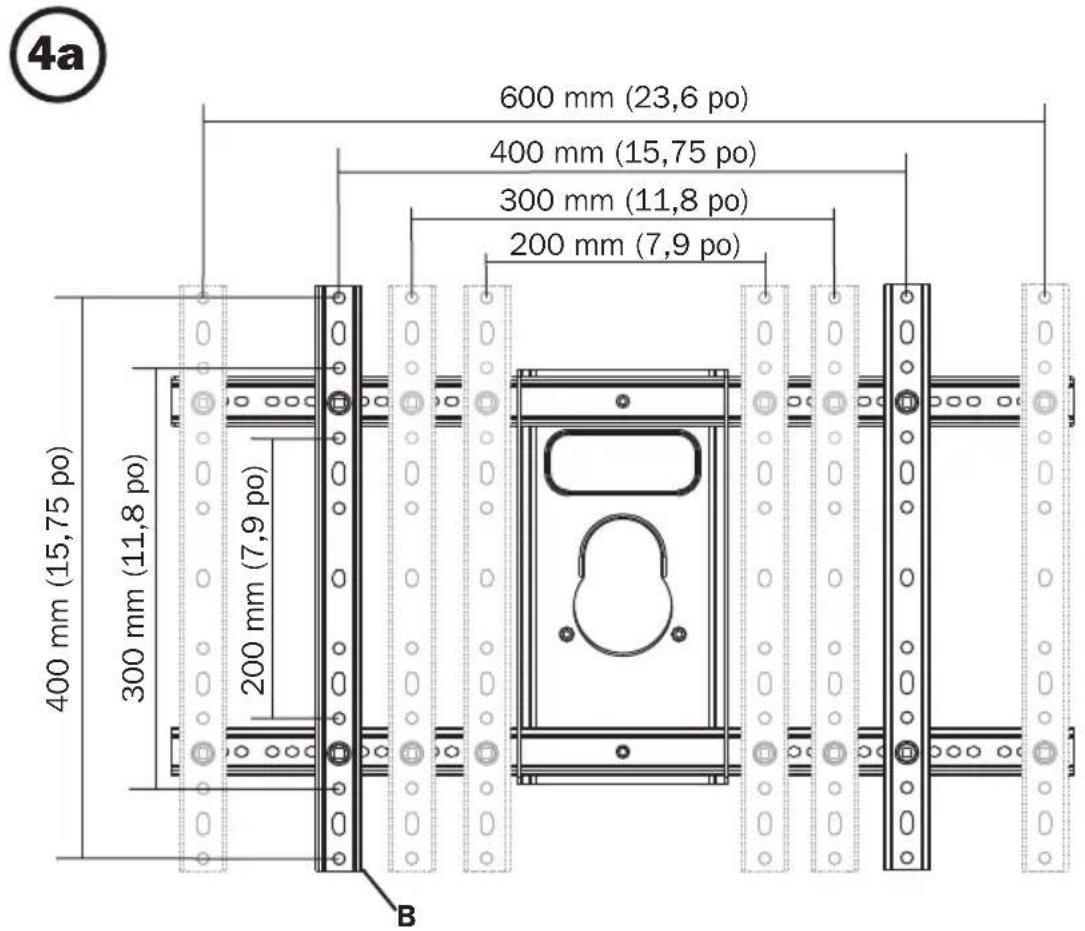

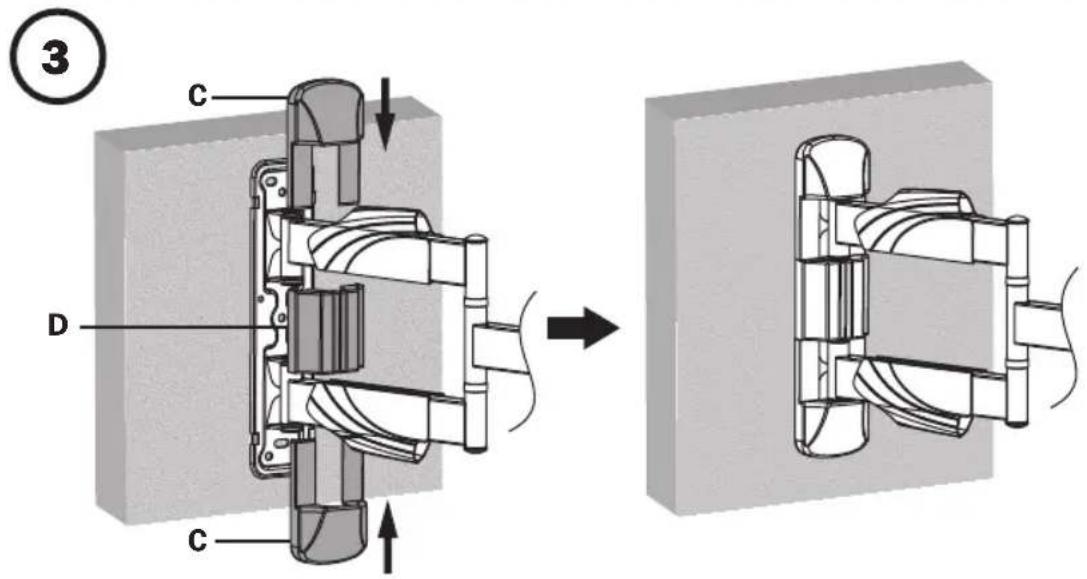

Assemblage

Assemblage

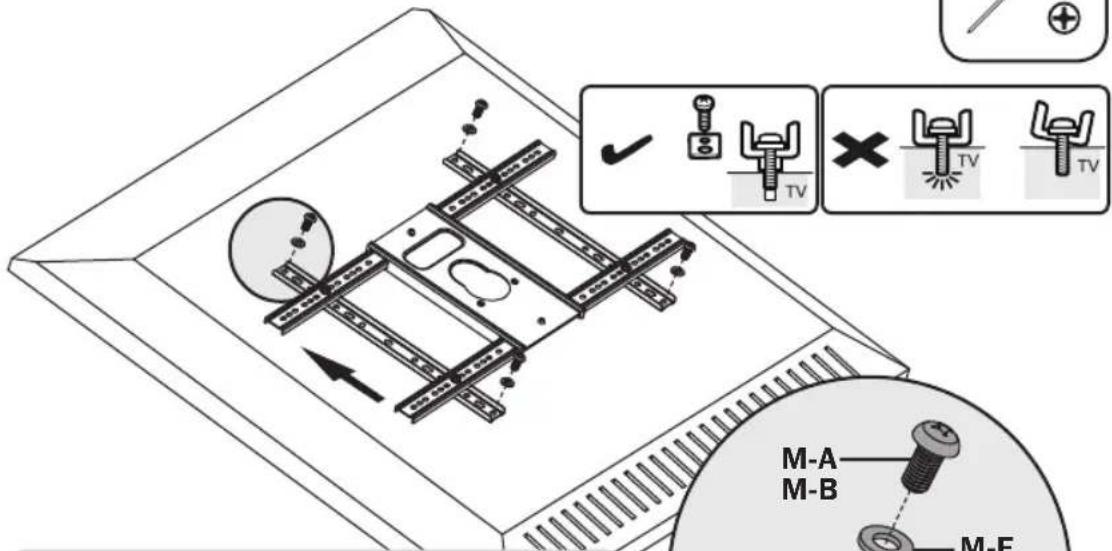

(5a) Pour les écrans à dos plat

Remarque : Choisir les vis et les rondelles appropriées en fonction du type d'écran.

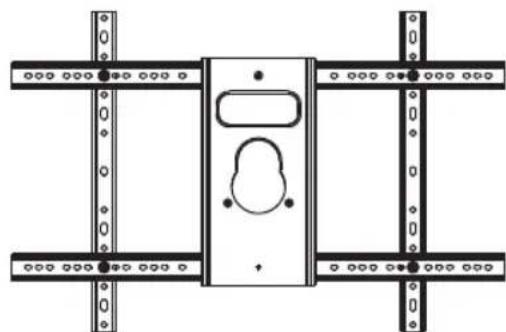

• Positionner les supports d'adaptateur aussi pres du centre de l'écran que possible.
• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclut avec l'appareil.

Ne pas trop serrer les vis.

Assemblage

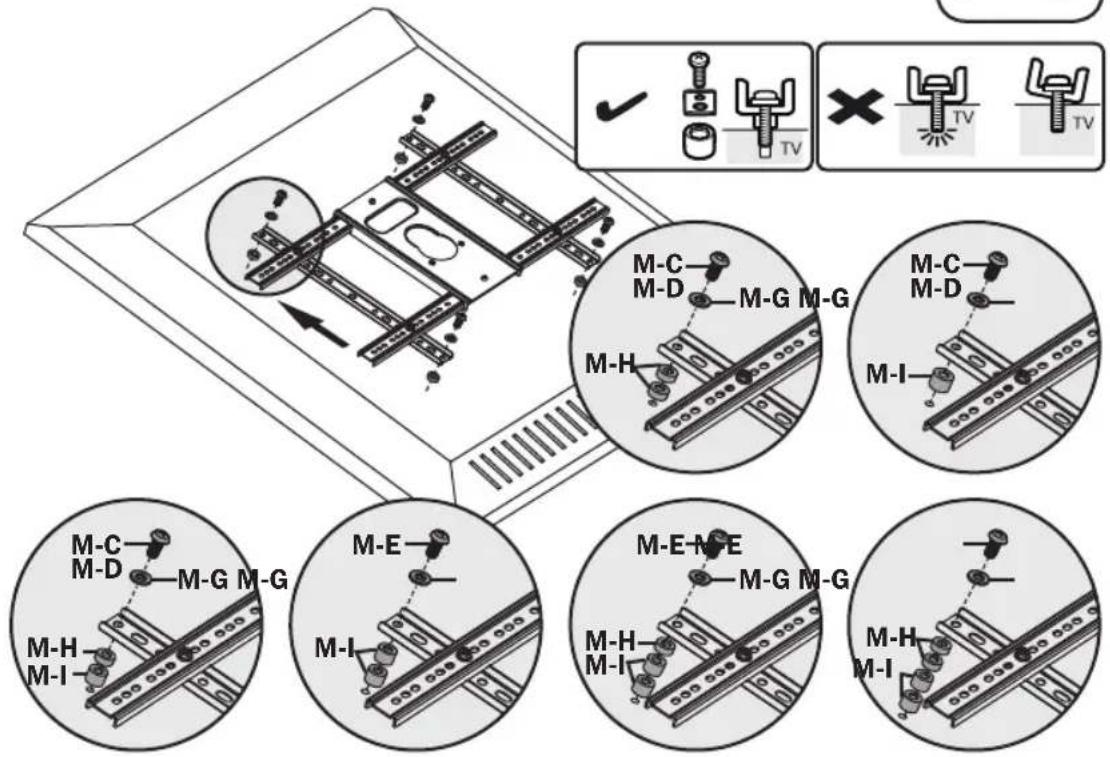

5b Pour les écrans à dos encastré ou entrées d'accès A/V

Remarque : Choisir les vis, les rondelles et les entreprises appropriées (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi pres du centre de l'écran que possible.
• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclut avec l'appareil.

Ne pas trop serrer les vis.

Assemblage

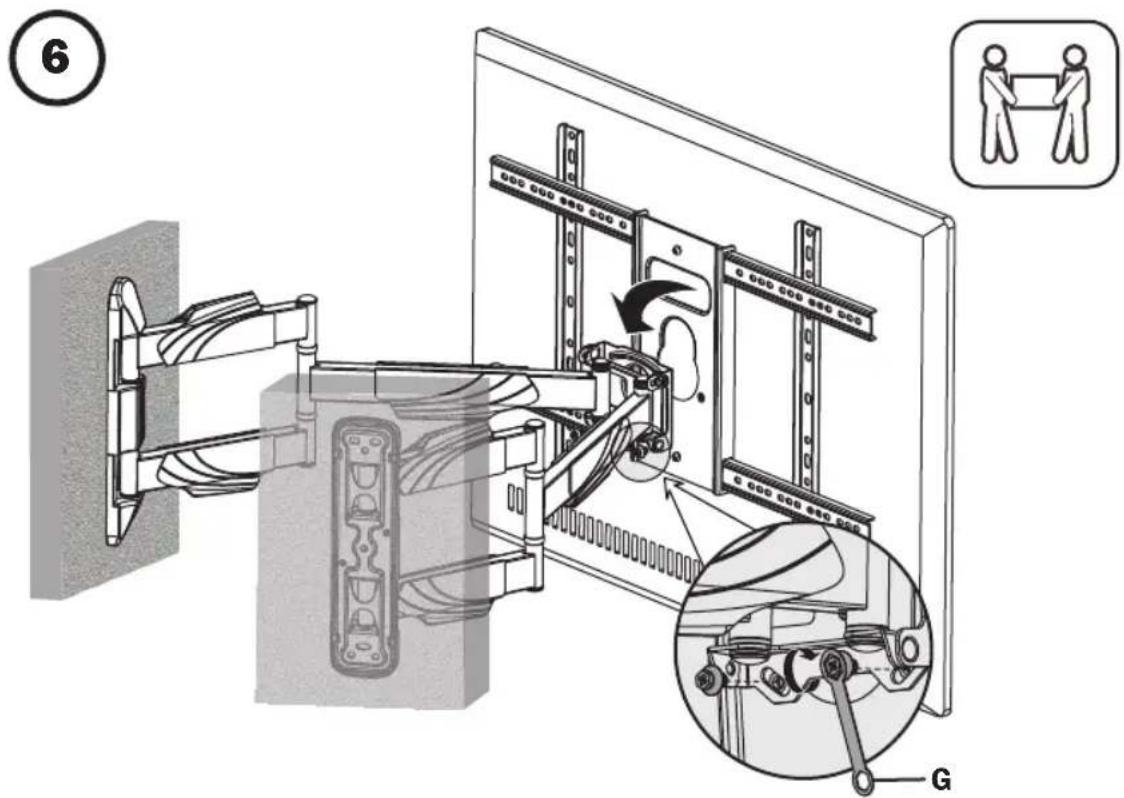

Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus du support de montage mural. Serrer le boulon dans la partie inférieure du support de montage mural pour fixer l'appareil en place.

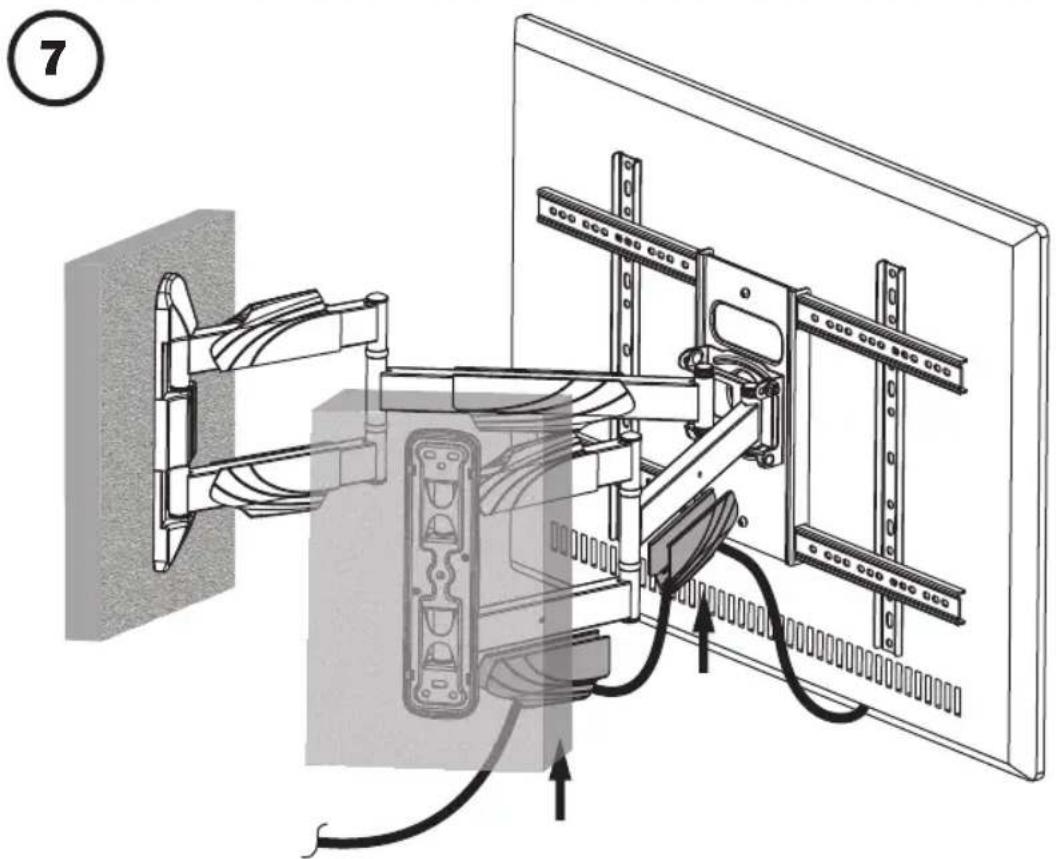

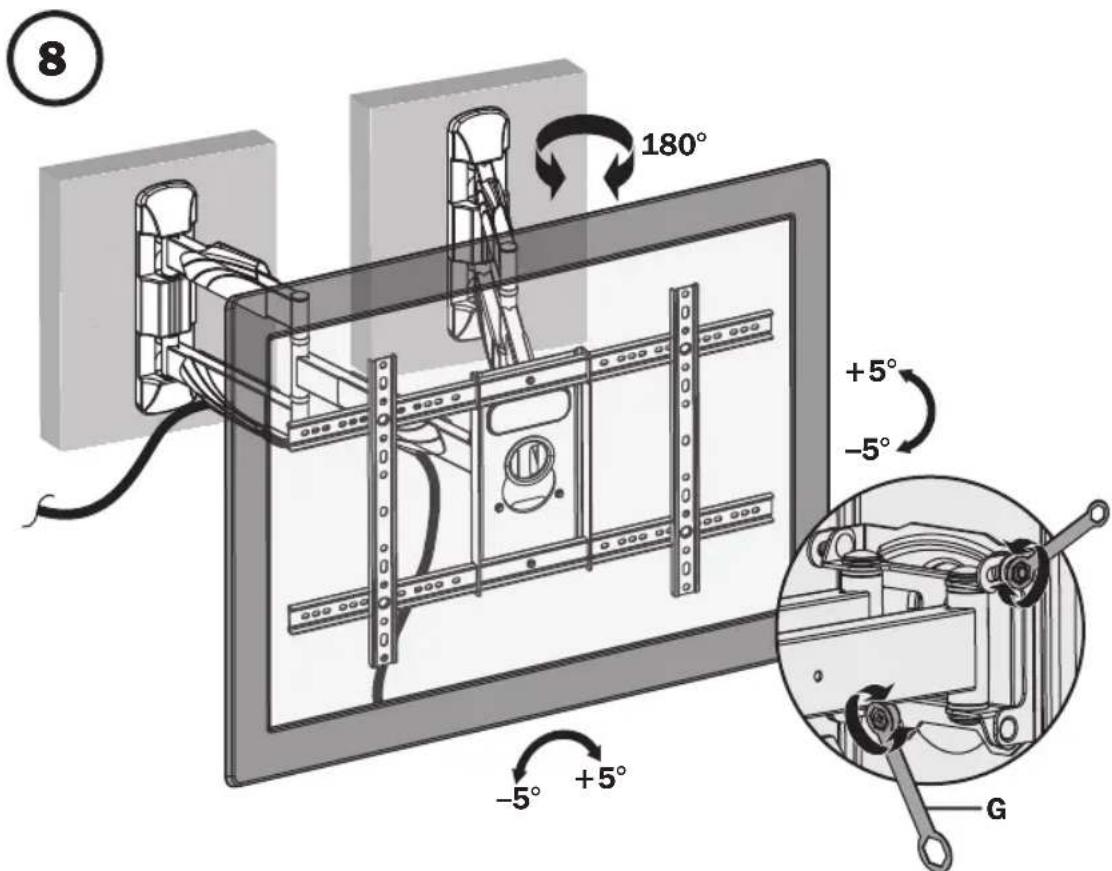

Assemblage

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sure et sécurité (au moins tous les trois mois).
• Pour toute question, visitor www.triplite.com/support.
