BEDIENUNGSANLEITUNG BSSA670MAT Pelgrim

Bedienungsanleitung 3 - 15

EN

Verbinding verbreken

Ihre Dunstabzugshaube

Einführung

Beschreibung

Bedienung

Bedienfeld

Bedienung

Reinigung der Filter

Bedienung mit einem gekoppelten Kochfeld

Die Verbindung zwischen Dunstabzugshaube und Kochfeld

herstellen 10

Automatischer Modus

Intensive Stufe am Kochfeld eingeschaltet 11

Timer am Kochfeld eingeschaltet 12

Beleuchtung

Wartung

Reinigung 13

Fettfilter 14

Austausch der Geruchs-/Feinstaubfilter 14

Beleuchtung

Umweltschutz

Entsorgung von Gerät und Verpackung 15

Einführung

Herzlichen Glückwunsch zum Kauf Ihrer Pelgrim Dunstabzugshaube. Bei der Entwicklung dieses Produkts stand optimale Benutzerfreundlichkeit im Mittelpunkt.

Diese Dunstabzugshaube verfügt über AutoAir-Funktionen. Über ein Kochfeld mit AutoAir-Funktion kann die Dunstabzugshaube dann auf drei unterschiedliche Arten gesteuert werden: manuell, halbautomatisch und vollautomatisch. Wählen Sie die Art, die am besten zu Ihnen passt. Natürlich besteht immer die Möglichkeit, die Einstellungen selbst anzupassen.

In dieser Anleitung erfahren Sie, wie Sie das Gerät optimal verwenden. Sie enthält Informationen zur Bedienung sowie Hintergrundinformationen zur Funktionsweise.

Lesen Sie vor der Inbetriebnahme des Geräts die Sicherheitshinweise.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig durch und heben Sie diese zum späteren Nachlesen gut auf.

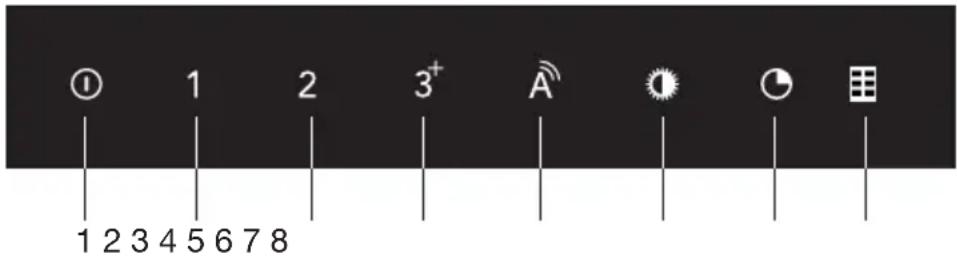

Bedienfeld

Die zusätzlich zur Verfügung stehenden AutoAir Funktionen wenn eine Verbindung hergestellt wurde mit einem Kochfeld, sind in einem gesonderten Kapitel beschrieben (siehe „Bedienung mit einem gekoppelten Kochfeld“).

① 1 2 3+ A G 1 2 3 4 5 6 7 8

1. Lüfter ein- und ausschalten und Tastenverriegelung
2. Geschwindigkeit 1
3. Geschwindigkeit 2
4. Geschwindigkeit 3 und Intensiveinstellung (Boost)
5. Automatischer Modus
6. Beleuchtung ein- und ausschalten und dimmen
7. Timer Funktion und Clean Air Funktion
8. Filteranzeige

Hinweis!

Aktivieren Sie die Geruchs-/Feinstaubfilteranzeige, wenn Ihre Dunstabzugshaube mit einem Geruchs-/Feinstaubfilter ausgestattet ist. Einzelheiten dazu finden Sie im Abschnitt „Reinigung der Filter“.

Bedienung

2

I

Abzug ein- und ausschalten

1. Wählen Sie die gewünschte Abzugsstufe, indem Sie die entsprechende Taste für die Geschwindigkeitseinstellung drücken. Die Dunstabzugshaube schaltet sich ein. Die Ein-/Aus-Taste und die Geschwindigkeitstaste leuchten kontinuierlich.
2. Drücken Sie die Ein-/Aus-Taste und lassen diese schnell wieder los. Die Dunstabzugshaube schaltet sich aus.

3^+

Intensiveinstellung (Boost) einschalten

Die Dunstabzugshaube ist eingeschaltet.

1. Drücken und halten Sie die Geschwindigkeitstaste 3 ungefähr drei Sekunden lang.
   Die Intensiveinstellung (Boost-Einstellung „B“) bleibt sechs Minuten lang eingeschaltet. Während dieser Zeit leuchtet die Ein-/Aus-Taste kontinuierlich und blinkt die Geschwindigkeitstaste 3.
   Nach Ablauf dieser Periode wird die ursprüngliche Abzugseinstellung wieder aktiviert.

2. Drücken Sie die Ein-/Aus-Taste oder eine andere Geschwindigkeitstaste, um den Intensiveinstellung vorzeitig zu beenden.

#

Beleuchtung ein- und ausschalten

1. Drücken Sie die Beleuchtungstaste und lassen diese schnell wieder los.
   Die Beleuchtungstaste leuchtet auf. Die Beleuchtung schaltet sich mit maximaler Helligkeit ein.

2. Drücken und halten Sie die Beleuchtungstaste ungefähr drei Sekunden lang, um das Licht zu dimmen.

3. Drücken Sie die Beleuchtungstaste und lassen diese schnell wieder los, um zur maximalen Helligkeit zurückzukehren.

4. Wenn Sie das gedimmte Licht ausschalten möchten, drücken und halten Sie die Beleuchtungstaste ungefähr drei Sekunden lang.

5. Wenn Sie das Licht in der hellsten Einstellung ausschalten möchten, drücken Sie die Beleuchtungstaste und lassen diese schnell wieder los.

Beim Einschalten eines gekoppeltes Kochfeldes wird die Beleuchtung der Dunstabzugshaube immer automatisch eingeschaltet. Sie können die Helligkeit der Dunstabzugshaube stufenlos über das Kochfeld einstellen.

Die Beleuchtung bleibt eingeschaltet, wenn das gekoppelte Kochfeld ausgeschaltet wird. Schalten Sie die Beleuchtung manuell aus mit die Beleuchtungstaste an Ihrem AutoAir-Kochfeld oder über Ihre Dunstabzugshaube aus.

Timer einschalten

1. Drücken Sie die Timer-Taste und lassen diese schnell wieder los. Die Timer-Taste un die Geschwindigkeitstaste leuchten auf. Die Dunstabzugshaube schaltet sich automatisch nach 15 Minuten aus. Wenn die Beleuchtung aktiviert ist, schaltet sich diese automatisch aus, wenn der Timer abgelaufen ist.
2. Drücken Sie die Timer-Taste erneut, um die Timer-Funktion in der Zwischenzeit auszuschalten.

Bei aktivierter Intensiveinstellung kann die Timer-Funktion nicht eingeschaltet werden.

Clean Air Funktion:

Mit der Clean Air Funktion können Sie die Luft in Ihrer Küche für einen maximalen Zeitraum von 24 Stunden auffrischen.

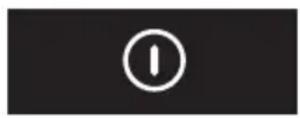

1. Drücken Sie die Ein-/Aus-Taste, um die Dunstabzugshaube auszuschalten.
2. Drücken Sie die Beleuchtungstaste, um die Beleuchtung auszuschalten.
3. Drücken und halten Sie die Timer-Taste ungefähr drei Sekunden lang.
   Die Dunstabzugshaube schaltet sich jede Stunde automatisch zehn Minuten lang im niedrigsten Stand ein.
   Während dieser Zeit leuchtet die Ein-/Aus-Taste kontinuierlich und die Geschwindigkeitstaste 1 und die Timer-Taste blinken.
4. Schalten Sie in der Zwischenzeit die Clean Air Funktion aus, indem Sie die Timer-Taste drücken oder indem Sie die Dunstabzugshaube durch das Drücken der Ein-/Aus-Taste ausschalten.

Bei aktivierter Intensiveinstellung oder Timer-Funktion kann die Clean Air Funktion nicht eingeschaltet werden.

Tastenverriegelung

Mit der Tastenverriegelung können Sie die Tasten während der Reinigung oder zur Sicherheit von Kindern sperren.

1. Drücken Sie die Ein-/Aus-Taste, um die Dunstabzugshaube auszuschalten.
2. Drücken und halten Sie die Ein-/Aus-Taste ungefähr drei Sekunden lang, bis alle Tasten von rechts nach links blinken. Alle Tasten sind verriegelt.
3. Um die Tasten wieder zu entsperren, drücken und halten Sie die Ein-/Aus-Taste ungefähr drei Sekunden lang.

Reinigung der Filter

Sättigung der Fett- und Geruchs-/Feinstaubfilter

Wenn die Filteranzeige-Taste blinkt, sollten die Filter ausgetauscht oder gereinigt werden.

Fettfilter

Die Filteranzeige-Taste und Geschwindigkeitstaste 1 blinken nach 100 Betriebsstunden.

• Die Fettfilter sollten dann gereinigt werden.

Geruchs-/Feinstaubfilter

Die Filteranzeige-Taste und Geschwindigkeitstaste 2 blinken nach 200 Betriebsstunden.

- Der Geruchs-/Feinstaubfilter sollte dann erneuert werden.

Filteranzeige zurücksetzen

1. Drücken Sie die Ein-/Aus-Taste, um die Dunstabzugshaube auszuschalten.
2. Drücken Sie die Beleuchtungstaste, um die Beleuchtung auszuschalten.
3. Setzen Sie den Speicher zurück: drücken und halten Sie die Geschwindigkeitstaste 1 ungefähr drei Sekunden lang. Alle Tasten blinken dreimal.

Wenn Ihre Dunstabzugshaube mit einem Geruchs-/Feinstaubfilter ausgestattet ist, sollten Sie die Geruchs-/Feinstaubfilteranzeige aktivieren.

2

Geruchs-/Feinstaubfilteranzeige einschalten (falls notwendig)

1. Drücken Sie die Ein-/Aus-Taste, um die Dunstabzugshaube auszuschalten.
2. Drücken Sie die Beleuchtungstaste, um die Beleuchtung auszuschalten.
3. Drücken und halten Sie die Geschwindigkeitstaste 2 ungefähr drei Sekunden lang, bis alle Tasten zweimal blinken. Die Geruchs-/Feinstaubfilteranzeige ist jetzt aktiviert.

Geruchs-/Feinstaubfilteranzeige ausschalten

1. Drücken Sie die Ein-/Aus-Taste, um die Dunstabzugshaube auszuschalten.
2. Drücken Sie die Beleuchtungstaste, um die Beleuchtung auszuschalten.
3. Drücken und halten Sie die Geschwindigkeitstaste 2 ungefähr drei Sekunden lang, bis alle Tasten einmal blinken. Die Geruchs-/Feinstaubfilteranzeige ist jetzt deaktiviert.

2

Die Verbindung zwischen Dunstabzugshaube und Kochfeld herstellen

Die Verbindung zu einem AutoAir Kochfeld ist standardmäßig nicht aktiv. Die Verbindung zum Kochfeld muss zuerst hergestellt werden.

Auch in dem Kochfeld müssen gleichzeitig Einstellungen vorgenommen werden; siehe dazu die Bedienungsanleitung des Kochfeldes.

Auf unserer Website finden Sie das komplette Angebot an Kochfelder, die an Ihr Dunstabzugshaube angeschlossen werden können.

Eine Verbindung herstellen

1. Schalten Sie die Dunstabzugshaube und die Beleuchtung aus.
2. Halten Sie die Automatischer Modus Taste drei Sekunden lang gedrückt.
   Die Automatischer Modus Taste, die Beleuchtungstaste, die Timer-Taste und die Filteranzeige-Taste blinken maximal zwei Minuten lang gleichzeitig.
   Aktivieren Sie auf Ihrem Kochfeld den Verbindungs-Modus im Benutzermenü (siehe die Bedienungsanleitung Ihres Kochfeldes). Die Verbindung zum Kochfeld wird hergestellt.
3. Die Verbindung ist erfolgreich, wenn die Automatischer Modus Taste, die Beleuchtungstaste, die Timer-Taste und die Filteranzeige-Taste zwei Sekunden lang ununterbrochen aufleuchten.

Wenn Automatischer Modus Taste, die Beleuchtungstaste, die Timer-Taste und die Filteranzeige-Taste innerhalb von zwei Minuten erlöschen, war die Verbindung nicht erfolgreich. Wiederholen Sie den Vorgang. Löschen Sie gegebenenfalls den Speicher der Haube (siehe "Eine Verbindung unterbrechen").

Eine Verbindung unterbrechen

1. Schalten Sie die Dunstabzugshaube und die Beleuchtung aus.
2. Halten Sie die Filteranzeige-Taste drei Sekunden lang gedrückt. Die Automatischer Modus Taste, die Beleuchtungstaste, die Timer-Taste und die Filteranzeige-Taste blinken fünfmal gleichzeitig. Die Verbindung zum Kochfeld wurde unterbrochen.

Automatischer Modus

Das Kochfeld kann die Dunstabzugshaube dann auf drei unterschiedliche Arten steuern: manuell, halbautomatisch und vollautomatisch. Der automatische Modus ist für den Benutzer gedacht, der möchte, dass sich die Dunstabsaugung automatisch an die Kochintensität anpasst. Die Dunstabsaugung startet automatisch, sobald ein Kochfeld aktiv ist und die Dunstabsaugung hängt von der Verwendung des Kochfeldes ab. Wenn das Kochfeld ausgeschaltet wird, läuft die Dunstabsaugung noch 10 Minuten weiter und stoppt dann automatisch.

Im Automatischer Modus kann das Kochfeld für diese Dunstabzugshaube nur Geschwindigkeit 1 oder Geschwindigkeit 2 einschalten.

Automatischer Modus ein- und ausschalten an der Dunstabzugshaube

Die Taste für den Automatischer Modus an der Dunstabzugshaube leuchtet nur auf, wenn das Kochfeld aktiv ist und auf den Automatischer Modus eingestellt ist..

Die Dunstabzugshaube ist eingeschaltet und am Kochfeld ist die Automatischer Modus aktiv.

1. Drücken Sie kurz die Automatischer Modus Taste.
   Die Automatischer Modus Taste leuchtet auf; die Automatischer Modus an der Dunstabzugshaube ist jetzt eingeschaltet.
2. Drücken Sie kurz die Automatischer Modus Taste.
   Die Automatischer Modus Taste erlischt; die Automatischer Modus an der Dunstabzugshaube ist ausgeschaltet.

Intensive Stufe am Kochfeld eingeschaltet

Wenn die Intensivstufe für die Dunstabzugshaube am Kochfeld eingestellt wurde, wird nach sechs Minuten automatisch auf Geschwindigkeit 3 zurückgeschaltet.

Timer am Kochfeld eingeschaltet

Wenn der Timer am Kochfeld eingestellt ist, arbeitet die Haube nach dem Ausschalten des Kochfelds mit Geschwindigkeit 1 weiter (entsprechend der angezeigten Countdown-Zeit) bis zum Ablauf der eingestellten Zeit.

Beleuchtung

Beim Einschalten eines gekoppeltes Kochfeldes wird die Beleuchtung der Dunstabzugshaube immer automatisch eingeschaltet. Sie können die Helligkeit der Dunstabzugshaube stufenlos über das Kochfeld einstellen. Bei erneuter Verwendung des Kochfelds (nachdem Sie das Kochfeld ausgeschaltet haben), schaltet sich die Beleuchtung mit der voreingestellten Helligkeit ein.

Die Beleuchtung bleibt eingeschaltet, wenn das gekoppelte Kochfeld ausgeschaltet wird. Schalten Sie die Beleuchtung manuell aus mit die Beleuchtungstaste an Ihrem AutoAir-Kochfeld oder über Ihre Dunstabzugshaube aus.

Reinigung

Wichtig!

Es ist wichtig, die Dunstabzugshaube für sämtliche Wartungsarbeiten zuerst vom Stromnetz zu trennen, indem Sie den Netzstecker ziehen oder den Hauptschalter des Hauses/der Wohnung ausschalten. Die Abzugshaube muss regelmäßig gereinigt werden – sowohl von innen auch als auch von außen (dies sollte mindestens im selben Rhythmus erfolgen wie die Reinigung der Fettfilter). Verwenden Sie keine Produkte, die Scheuermittel enthalten. Keinen Alkohol verwenden!

Wichtig!

Das Nichtbefolgen der Reinigungsanleitung für das Gerät oder das Austauschen der Filter kann einen Brand verursachen. Diese Anweisungen müssen befolgt werden! Der Hersteller ist nicht haftbar für Schäden an der Abzugshaube oder für Brandschäden, die durch eine unsachgemäße Wartung oder das Nichtbefolgen der oben aufgeführten Sicherheitshinweise verursacht werden.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Natronlauge. Die Oberfläche der Dunstabzugshaube bleibt in gutem Zustand, wenn diese regelmäßig mit einer Wachsschicht versehen wird.

Edelstahl-Dunstabzugshauben

Verwenden Sie keine Scheuerschwämme oder scheuernden Reinigungsmittel auf den Edelstahl-Dunstabzugshauben. Behandeln Sie die Oberfläche mit einem nicht scheuernden, nicht polierenden Mittel und putzen Sie den Edelstahl in Schliffrichtung.

Metallfettfilter

Metallfettfilter müssen einmal monatlich gereinigt werden (oder wenn die Anzeige für die Filterreinigung, sofern bei Ihrem Modell vorhanden, dies anzeigt). Das kann mit einem neutralen Reinigungsmittel von Hand, oder im Geschirrspüler bei niedriger Temperatur im Kurzspülgang erfolgen. Stellen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, sodass das Wasser aus den Filtern ablaufen kann. Durch die Geschirrspülreiniger wird die Oberfläche der Fettfilter aus Aluminium matt. Das ist normal und hat keine Auswirkung auf die Funktionsweise.

Fettfilter

Fettfilter entfernen

1. Schalten Sie den Motor und die Beleuchtung aus.
2. Ziehen Sie den speziellen Griff, um die Fettfilter aus der Dunstabzugshaube zu entfernen.

Austausch der Geruchs-/Feinstaubfilter

1. Entfernen Sie die Fettfilter.
2. Befestigen Sie den Geruchs-/Feinstaubfilter. Stecken Sie die Kerben des Geruchs-/Feinstaubfilters in die speziell entworfenen Aussparungen.
3. Setzen Sie die Fettfilter ein.

• Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss ein Geruchs-/Feinstaubfilter verwendet werden.
  • Die Verwendung eines Geruchs-/Feinstaubfilters erzeugt mehr Geräusche als der Betrieb der Dunstabzugshaube mit einem Abzug.
• Der optimale Betrieb des Geruchs-/Feinstaubfilters erfolgt bei niedriger Motorgeschwindigkeit. Daher sollten Sie die Verwendung der Intensivstufe möglichst vermeiden.
• Nach mehr oder weniger langem Gebrauch ist der Geruchs-/Feinstaubfilter gesättigt, je nach Art der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.
• Der Geruchs-/Feinstaubfilter muss ausgetauscht werden, wenn die Filteranzeige darauf hinweist.
• Der Geruchs-/Feinstaubfilter muss mindestens jedes Jahr ausgetauscht werden.
• Geruchs-/Feinstaubfilter sind nicht zur Wiederverwendung auswaschbar. Gesättigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie den Filter rechtzeitig aus.

Beleuchtung

Achtung!

Diese Abzugshaube ist mit LED-Leuchten ausgestattet! Diese müssen von einem autorisierten Techniker ausgetauscht werden. Versuchen Sie nicht, die LED-Leuchten selbst auszutauschen.

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung in diesem Gerät geeignet. Sie ist nicht für die Raumbeleuchtung im Haushalt bestimmt.

Entsorgung von Gerät und Verpackung

Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät umweltgerecht entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Karton
  • Polyethylenfolie (PE)
  • FCKW-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Gerät ist mit dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet. Dieses Symbol weist darauf hin, dass Elektrogeräte getrennt entsorgt werden müssen. Das Gerät darf nicht über den normalen Hausmüll entsorgt werden.

Geben Sie das Gerät bei einer kommunalen Abfallsammelstelle oder bei Ihrem Händler ab.

Durch die getrennte Entsorgung von Haushaltgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung dieses Geräts verwendeten Materialien lassen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen lassen.

Konformitätserklärung

Wir erklären hiermit, dass unsere Produkte den einschlägigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche diese verweisen.
