BEDIENUNGSANLEITUNG IAN 90050 MIOMARE

• Gratis nummer Productbeschrijving: Spoeltafel-armatuur 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 31 14.03.13 08:2832 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 32 14.03.13 08:2833 DE/AT/CH Einleitung Bestimmungsgemäße Verwendung ........................................ Seite 34 Teilebeschreibung ................................................................... Seite 35 Technische Daten .................................................................... Seite 35 Lieferumfang ............................................................................ Seite 35 Sicherheitshinweise .................................................... Seite 36 Montage ............................................................................... Seite 37 Inbetriebnahme ............................................................. Seite 38 Bedienung .......................................................................... Seite 39 Eco-Funktion / Wasser sparen ................................................ Seite 40 Verbrühschutz einstellen ......................................................... Seite 40 Wartung und Reinigung Armatur pflegen und reinigen ................................................ Seite 42 Kartusche austauschen ........................................................... Seite 43 Entsorgung ......................................................................... Seite 44 Informationen Trinkbarkeit von Leitungswasser ............................................. Seite 44 Garantie und Service ................................................ Seite 45 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 33 14.03.13 08:2834 DE/AT/CH Spültisch-Armatur Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschie- den. Die Montage- / Bedienungsanleitung ist Bestandteil dieses Produkts. Bitte lesen Sie vor der Installation diese Anleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Montage-, Einstell- und Pflegeinformationen. Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter. Bestimmungsgemäße Verwendung Das Produkt ist ausschließlich zur Regulierung des Warm- und Kaltwas- serzuflusses bestimmt. Es ist nur zur Installation an Spültischen vorgese- hen. Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o. ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 34 14.03.13 08:2835 DE/AT/CH Teilebeschreibung

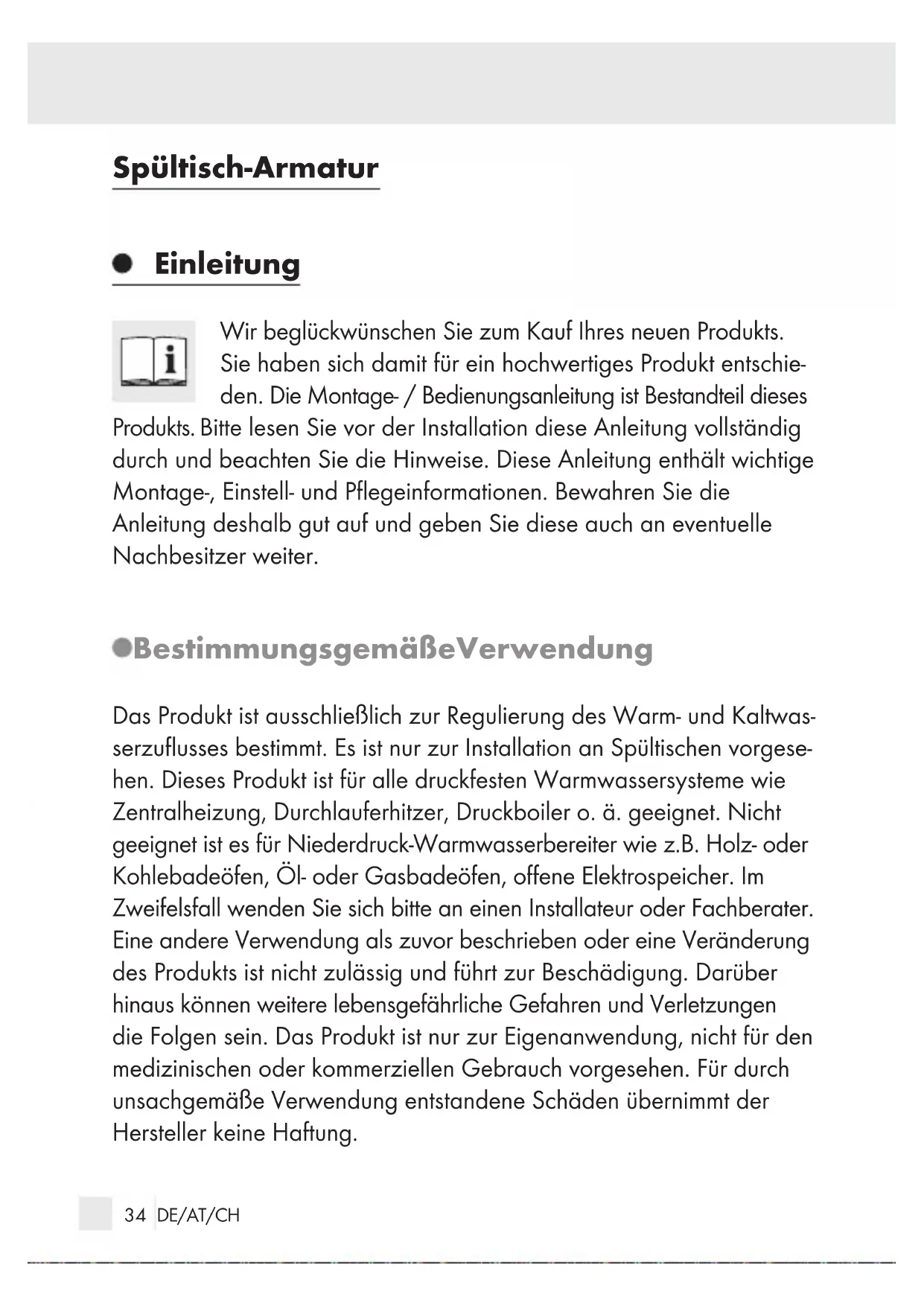

1 Arretierungsschraube*

1 Kartuschenabdeckring*

1 Kartuschensicherungsmutter*

1 Heißwasserbegrenzungsring*

1 C-Dichtungsscheibe

1 Befestigungsmutter

2 flexible Anschlussschläuche

• vormontiert Technische Daten Anschlüsse: G ⅜“ Lieferumfang 1 Spültisch-Einhebelmischer (

1 Befestigungssatz (

90050_Spueltisch-Armatur_Content_LB2 (BE).indd 35 14.03.13 08:2836 DE/AT/CH 2 Flexible Anschlussschläuche mit Dichtung ⅜“ (

Montage- / Bedienungsanleitung Sicherheitshinweise

LEBENS- UND UNFALLGE-

FAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungs- material. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug. VORSICHT VOR ELEKTRISCHEM SCHLAG! Un- dichtigkeiten oder Wasseraustritt können zu Lebensge- fahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind. VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsach- gemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen. Bei nicht aktiviertem oder defektem Verbrühschutz kann Heißwasser- durchfluss zu Verbrühungen führen. Aktivieren Sie deshalb den Ver- brühschutz wie im Kapitel „Verbrühschutz einstellen“ beschrieben und überprüfen Sie die Einstellungen sorgfältig. VORSICHT! Stellen Sie sicher, dass die Warm- / Kalt-Plakette

richtig herum eingesetzt ist. Die korrekte Anordnung lautet: links = rot (Heißwasser), rechts = blau (Kaltwasser). ACHTUNG! GEFAHR DER SACHBESCHÄDIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 36 14.03.13 08:2837 DE/AT/CH Undichtigkeiten oder Wasseraustritt können zu erheblichen Sach- schäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit. Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern. Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung. Das Produkt ist ausschließlich zur Verwendung in Räumen mit einer Temperatur über 0 °C geeignet. Unterbrechen Sie bei Frostgefahr die Wasserzufuhr und entleeren Sie die Armatur. Montage Hinweis: Machen Sie sich vor der Montage mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Bei fehlerhafter Montage ist die Gewährleistung – insbesondere für Folgeschäden – ausgeschlossen. VORSICHT! Drehen Sie vor der Installation die Haupt-Wasserzu- fuhr ab. Ansonsten drohen Verletzungsgefahr und / oder Sachbe- schädigungen. VORSICHT! Verdrehen Sie die Anschlussschläuche

nicht und setzen Sie diese nicht unter Spannung. Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Schlitz- schraubendreher und einen Maulschlüssel SW 12 mm. Gehen Sie wie folgt vor: VORSICHT! Achten Sie darauf, dass Sie die Anschlussschläuche

nur handfest einschrauben (siehe Abb. A). Verwenden Sie keine Zange oder Schraubenschlüssel. Andernfalls kann es zu Beschädigungen am Produkt kommen. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 37 14.03.13 08:2838 DE/AT/CH Schrauben Sie die beiden Anschlussschläuche

handfest in die dafür vorgesehenen Bohrungen im Armaturenkörper

(siehe Abb. A). Schrauben Sie den Gewindebolzen

mit einem Schlitzschrau- bendreher bis zum Anschlag in den Armaturenkörper

ein und entfernen Sie die Befestigungsmutter

Legen Sie die Armaturensockelringdichtung

in die Nut im Sockel- ring auf der Unterseite des Armaturenkörpers

und platzieren Sie diesen auf der Öffnung Ihres Spültisches. Stecken Sie unterhalb des Spültisches zunächst die C-Dichtungs- scheibe

und dann die C-Metall-Unterlegscheibe

auf den Gewindebolzen

Schrauben Sie jetzt die Befestigungsmutter

auf den Gewinde- bolzen

und ziehen Sie diese mit einem Maulschlüssel SW 12 mm an, bis die Armatur auf dem Spültisch festsitzt. Kontrollieren Sie, ob die Dichtungen

in den Überwurfmuttern der Anschlussschläuche

einlegt sind. Schrauben Sie die Anschlussschläuche

an Ihre Eckventile. Achten Sie darauf, dass Sie die beiden Anschlussschläuche

korrekt an den Kalt- bzw. Warmwasseranschluss montieren. Inbetriebnahme Prüfen Sie alle Verbindungen nach der ersten Inbetriebnahme unbe- dingt sorgfältig auf Dichtigkeit. Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie hierzu folgenderma- ßen vor: 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 38 14.03.13 08:2839 DE/AT/CH Schrauben Sie den Luftsprudler

vom Armaturenauslauf

Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen, um Rückstände aufzulösen. Schrauben Sie den Luftsprudler

anschließend wieder auf den Armaturenauslauf

Bedienung Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich, um Trinkwasser-Stagnation und Rück- stände aufzulösen. Öffnen Sie die Haupt-Wasserzufuhr. Heben Sie den Hebel

an und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren. Heißwasser: Schwenken Sie den Hebel

nach links. Kaltwasser: Schwenken Sie den Hebel

nach rechts. Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Hebel

in alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 39 14.03.13 08:2840 DE/AT/CH Eco-Funktion / Wasser sparen Die Kartusche

dieser Armatur verfügt über eine Eco-Funktion. Diese Funktion begrenzt die Menge des Wasserdurchflusses. Dadurch kön- nen Sie bis zu 50 % Wasser einsparen (siehe Abb. B). Heben Sie den Hebel

, bis Sie einen leichten Widerstand spü- ren. Dieser Widerstand sorgt für einen Stopp bei halber Öffnung und begrenzt so ganz einfach den Wasserdurchfluss. Wenn Sie die Durchflussmenge erhöhen wollen, bewegen Sie den Hebel

mit leichtem Druck über den Widerstand hinaus. Verbrühschutz einstellen Die Kartusche

dieser Armatur verfügt über einen Verbrühschutz. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung) (siehe Abb. C / I). Hinweis: Verändern Sie die Einstellung des Verbrühschutzes erst, nachdem Sie die Armatur montiert haben. Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Innensechs- kantschlüssel (2,5 mm) und einen Maulschlüssel SW 30 mm oder eine Armaturenzange. Gehen Sie wie folgt vor: Stellen Sie die allgemeine Wasserzufuhr ab. Entfernen Sie die Warm- / Kaltplakette

, indem Sie den Hebel

in die oberste Stellung bringen und von innen mit einem langen flachen Gegenstand die Warm- / Kaltplakette

vorsichtig heraus drücken. Lösen Sie die Arretierungsschraube

mit einem Innensechskant- schlüssel (2,5 mm) durch Drehen gegen den Uhrzeigersinn. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 40 14.03.13 08:2841 DE/AT/CH VORSICHT! Drehen Sie die Schraube nicht vollständig heraus. Lösen Sie diese nur so weit, bis sich der Hebel

leicht abnehmen lässt. Nehmen Sie den Hebel

ab. Schrauben Sie den Kartuschenabdeckring

ab. Lösen Sie die Kartuschensicherungsmutter

; dazu benötigen Sie einen Maulschlüssel SW 30 mm oder eine Armaturenzange. Ziehen Sie nun den roten Heißwasserbegrenzungsring

mit Hilfe eines Schraubendrehers nach oben. Hinweis: Drücken Sie den Kartuschenzapfen etwas nach hinten. Dies erleichtert Ihnen, den Heißwasserbegrenzungsring

hoch- zuziehen. Heißwasser-Durchflussmenge reduzieren: Stecken Sie den Heißwasserbegrenzungsring

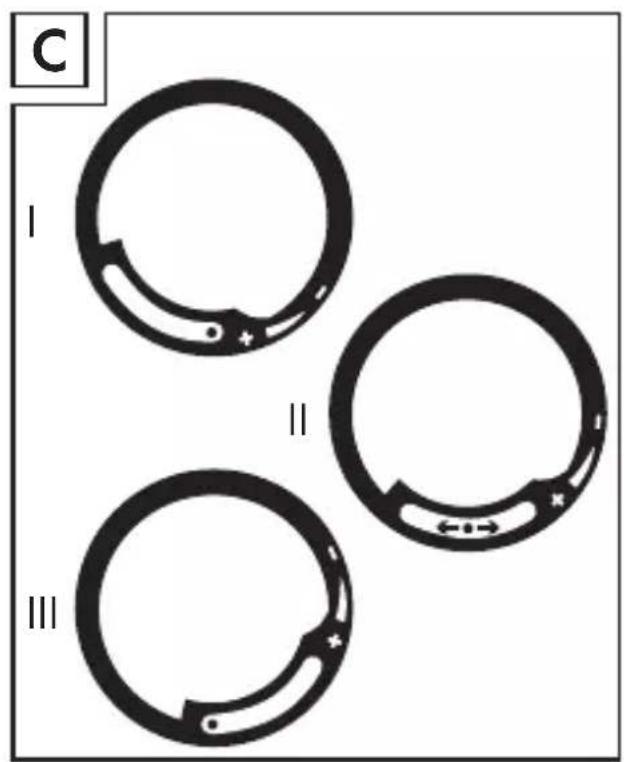

gemäß Abb. C / II versetzt wieder auf. Heißwasser-Durchflussmenge vollständig begrenzen: Stecken Sie den Heißwasserbegrenzungsring

gemäß Abb. C / III auf. Heißwasser-Durchflussmengenbegrenzung deaktivieren: Stecken Sie den Heißwasserbegrenzungsring

gemäß Abb. C / I auf (neutrale Einstellung). Montieren Sie nach der Einstellung des Verbrühschutzes die Kartu- schensicherungsmutter

, den Kartuschenabdeckring

analog zur Demontage. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 41 14.03.13 08:2842 DE/AT/CH Wartung und Reinigung Armatur pflegen und reinigen Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedür- fen. Beachten Sie daher die folgenden Anweisungen: Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten, etc. Diese könnten die Oberfläche des Produkts beschädigen. Trocknen Sie Ihre Armaturen nach jeder Nutzung mit einem Tuch, um eventuelle Kalkablagerungen zu vermeiden. Reinigen Sie das Produkt mit einem feuchten, weichen Tuch und ggf. mit einem milden Reinigungsmittel. Schrauben Sie den Luftsprudler

in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkör- per. Ersetzen Sie bei sehr starker Verschmutzung oder Beschädi- gung den Luftsprudler

gegen einen neuen. Hinweis: Der Luftsprudler

lässt sich im Normalfall von Hand abschrauben. Verwenden Sie andernfalls einen Maulschlüssel SW 22 mm und legen Sie unbedingt ein dünnes, feuchtes Tuch um den Luftsprudler

, damit Sie diesen nicht beschädigen. Auch geeignet ist eine Rohrzange mit Kunststoffbacken. Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 42 14.03.13 08:2843 DE/AT/CH Kartusche austauschen Eine Kartusche

ist ein Verschleißteil, das je nach Kalkgehalt bzw. Verschmutzung des Wassers ausgetauscht werden muss. Dies stellen Sie fest, wenn sich der Hebel

schwergängig betätigen lässt. Eine neue Kartusche

können Sie bei der angegebenen Servicestelle beziehen. Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Innensechs- kantschlüssel (2,5 mm) und einen Maulschlüssel SW 30 mm oder eine Armaturenzange. Um die Kartusche

auszutauschen, gehen Sie wie folgt vor: Stellen Sie die Haupt-Wasserzufuhr ab. Lassen Sie das restliche Leitungswasser ablaufen. Entfernen Sie die Warm- / Kaltplakette

, indem Sie den Hebel

in die oberste Stellung bringen und von innen mit einem langen flachen Gegenstand die Plakette vorsichtig heraus drücken. Lösen Sie die Arretierungsschraube

mit dem Innensechskant- schlüssel durch Drehen gegen den Uhrzeigersinn. VORSICHT! Drehen Sie die Schraube nicht vollständig heraus. Lösen Sie diese nur so weit, bis sich der Hebel

leicht abnehmen lässt. Nehmen Sie den Hebel

ab. Schrauben Sie den Kartuschenabdeckring

ab. Lösen Sie die darunter liegende Kartuschensicherungsmutter

mit einer Armaturenzange oder einem Maulschlüssel SW 30 mm und ziehen Sie die komplette Kartusche

aus dem Armaturen- körper

Setzen Sie die neue Kartusche

(Typ 40 M ESV) wieder genauso in den Armaturenkörper

ein. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 43 14.03.13 08:2844 DE/AT/CH Hinweis: Achten Sie auf korrekten Sitz der Dichtung unter der Kartusche

. Stellen Sie sicher, dass die Führungen in den dafür vorgesehenen Löchern sitzen. Montieren Sie alle zuvor genannten Teile wieder. Ziehen Sie die Kartuschensicherungsmutter

mit einer Armaturenzange oder einem Maulschlüssel SW 30 mm an, während Sie gleichzeitig die Armatur gegen die Drehbewegung fest halten. Dadurch erreichen Sie die Dichtigkeit und sorgen dafür, dass die Hebelbewegung nicht schwergängig wird. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung. Informationen Trinkbarkeit von Leitungswasser Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbar- keit des Wassers in Ihrer Stadt / Gemeinde. Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung: Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Ge- tränken, besonders nicht bei der Ernährung von Säuglingen. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 44 14.03.13 08:2845 DE/AT/CH Andernfalls können gesundheitliche Beschwerden auftreten. Fri- sches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser. Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen. Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders ge- sundheitsschädlich. Garantie und Service Die Garantiezeit beträgt fünf Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Während der Garantiezeit können defekte Armaturen nach Kontaktauf- nahme mit dem Servicedienst unfrei an die angegebene Serviceadresse gesandt werden. Sie erhalten dann ein neues oder ein repariertes Gerät kostenlos zurück. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Produkt zwecks Reparatur an die angegebene Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Ihre gesetzlichen Rechte werden durch diese Garantie nicht einge- schränkt. 90050_Spueltisch-Armatur_Content_LB2 (BE).indd 45 14.03.13 08:2846 DE/AT/CH IAN 90050 Wenden Sie sich bei Fragen oder Störungen an folgende Serviceadresse:
