Produkttyp	Dunstabzugshaube
Marke	Novy
Modell	D 655
Anzahl der Geschwindigkeitsstufen	4 (davon eine Power-Stufe)
Steuerungstyp	Elektronisch (mit Schublade)
Beleuchtung	Halogen (Austausch mit Saugnapf)
Anzahl der Fettfilter	2
Filtertyp	Metall
Filterreinigung	Spülmaschinenfest oder Handwäsche
Elektrischer Anschluss	Kabel mit zweipoligem Stecker + Erdung
Spannung	230 V (Schätzung)
Frequenz	50 Hz (Schätzung)
Garantie	60 Monate (5 Jahre)
Automatische Abschaltung	Ja, durch Schließen der Schublade
Karosseriepflege	Feuchtes Tuch und mildes Reinigungsmittel; NOVY Inoxcleaner für Edelstahl
Sicherheit	Nicht unter der Haube flambieren; Fritteuse nicht unbeaufsichtigt lassen
Verwendung	Externe Abluft (durch Kanal)

Häufig gestellte Fragen - D 655 NOVY

Wie reinige ich die Fettfilter?

Entfernen Sie die Metallfilter, indem Sie die Schublade öffnen. Reinigen Sie sie in der Spülmaschine oder von Hand mit heißem Wasser und einem flüssigen Reinigungsmittel. Vollständig trocknen lassen, bevor Sie sie wieder einsetzen. Ein verstopfter Filter kann eine Brandgefahr darstellen.

Wie tausche ich die Halogenbeleuchtung aus?

Trennen Sie zuerst die Dunstabzugshaube vom Stromnetz. Lassen Sie die Lampen abkühlen. Verwenden Sie den mitgelieferten Saugnapf, um die Lampe durch Ziehen zu entfernen. Setzen Sie die neue Lampe mit dem Saugnapf ein. Berühren Sie die Lampe nicht mit bloßen Händen.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie, ob die Schublade geöffnet ist (die Haube schaltet sich in geschlossener Position automatisch aus). Kontrollieren Sie die Steckdose und die Sicherung. Wenn das Problem weiterhin besteht, kontaktieren Sie den Novy-Kundendienst unter +32 (0)56/36.51.02.

Warum saugt die Dunstabzugshaube schwach?

Stellen Sie sicher, dass die Fettfilter sauber sind und die Belüftung der Küche ausreichend ist (Lüftungsgitter, gekipptes Fenster). Ein Mangel an Zuluft kann die Leistung um 50% reduzieren.

Kann ich die Dunstabzugshaube bei Gasherden verwenden?

Ja, aber der Unterdruck in der Küche darf 4 Pa nicht überschreiten. Stellen Sie sicher, dass frische Luft zugeführt wird, um Rückströmungen in die Heizungsrohre zu vermeiden.

Wie starte ich die Dunstabzugshaube?

Öffnen Sie die Schublade. Die Beleuchtung und der Ventilator können automatisch angehen. Um den Ventilator einzuschalten, drücken Sie die Taste 1 (Stufe 1). Verwenden Sie die Tasten 1 bis 4, um die Stufe zu wählen, und die Taste L für die Beleuchtung.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 60 Monate (5 Jahre) für den Hausgebrauch, beschränkt auf 12 Monate für gewerbliche Nutzung oder in Hotels. Sie beginnt am Lieferdatum.

Wo finde ich die Typennummer des Geräts?

Die Typennummer befindet sich auf dem Typenschild hinter dem Fettfilter. Notieren Sie sie für etwaige technische Eingriffe.

Muss ich einen Lufteinlass in der Küche vorsehen?

Ja, es ist wichtig, frische Luft durch ein Lüftungsgitter oder ein gekipptes Fenster eintreten zu lassen, um eine optimale Leistung zu gewährleisten und übermäßigen Unterdruck zu vermeiden.

Wie vermeide ich Brandgefahr bei der Dunstabzugshaube?

Flambieren Sie niemals unter der Haube. Beaufsichtigen Sie Fritteusen. Im Brandfall schalten Sie die Haube aus und decken Sie den Topf mit einem Deckel ab. Reinigen Sie die Fettfilter regelmäßig.

BEDIENUNGSANLEITUNG D 655 NOVY

DE - Belgien Montage- und Bedienungsanleitung p. 8 Deutschland Österreich Schweiz

• Lesen Sie diese Anleitung vor der Inbetriebnahme und Installation der Dunstabzugshaube aufmerksam durch.
• Dieses Gerät ist ausschließlich für den Haushaltsgebrauch bestimmt.
• Lassen Sie die Montage von geschultem Personal durchführen. Für Schäden, die durch nicht vorschriftsgemäße oder unsachgemäße Anbringung verursacht werden, lehnt Novy jeglicheHaftung ab.
• Kontrollieren Sie den optischen und technischen Zustand des Geräts und des Montagematerials. Nehmen Sie die Haube vorsichtig aus der Verpackung. Benutzen Sie dazu bitte kein Messer oder andere scharfe Gegenstände. Prüfen Sie bitte unbedingt Funktion und Oberfläche vor dem Einbau! Installieren Sie das Gerät nicht im Falle einer etwaigen Beschädigung und wenden Sie sich an NOVY.
• Heben Sie diese Anleitung sorgfältig auf und übergeben Sie sie der Person, die das Gerät eventuell nach Ihnen verwendet.
• Entsorgung der Transportverpackung und des Altgerätes

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte gekennzeichnet. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

- Kundendienst

Bei technischen Mängeln können Sie den Kundendienst des für Sie zuständigen Landes kontaktieren:

Für Belgien: Tel.: [phone]

Für Frankreich: Tel.: [phone]

Für Deutschland und Österreich: Tel.: [phone]

Für andere Länder: Ihren Händler oder Novy Belgien: +32 (0)56/36.51.02

Für eine schnelle Abwicklung muss der Reparaturdienst wissen, welchen Gerätetyp Sie haben.

Diese Angabe finden Sie auf dem Typenschild hinter dem Fettfilter. Bitte notieren Sie den Code hier:

Typennummer:......

- Für alle anderen Bemerkungen oder Fragen, auf die diese Gebrauchsanleitung keine Antwort bietet, kontaktieren Sie unseren Customer Service:

Für Belgien: Tel.: [phone]

Für Frankreich: Tel.: [phone]

Für Deutschland und Österreich: Tel.: [phone]

Für andere Länder: Ihren Händler oder Novy Belgien: +32 (0)56/36.51.02

Wirkung

HINWEIS: Diese Gebrauchsanleitung gilt für mehrere Ger.teausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Bei Abluft: Wie groß Ihre Küche oder der offene Raum auch ist, man kann nur die Menge Luft absaugen die nachströmt.

Beim Gebrauch der Dunstabzugshaube im Abluftbetrieb öffnen Sie bitte ein Fenster oder sorgen Sie für eine andere geeignete Zuluft.

Eine zu kleine oder fehlende Luftzuft ergibt einen Leistungsverlust und eine mangelhafte Fettabscheidung.

Bei gleichzeitigem Betrieb einer offenen Brennstelle und einer Abluftdunsthaube besteht Vergiftungsgefahr!

Beim gleichzeitigen Gebrauch einer Ablufthaube und einer offenen Brennstelle darf der Unterdruck nicht größer als 4 Pa (= 0,04 mBar) sein. Beachten Sie die gesetzlichen Vorschriften und sprechen Sie mit Ihrem Schornsteinfeger!

Sicherheitshinweise

• Bitte flambieren Sie nicht unter der Dunsthaube.
  • Fritieren Sie nur unter Aufsicht.
• Bei einem eventuellen Feuer schalten Sie den Motor aus.
• Löschen Sie das Feuer nicht mit Wasser. Benutzen Sie einen Deckel, ein feuchtes Tuch oder eine Decke.

Tipps

Der Dunst wird wirkungsvoll erfasst durch:

• Einschalten der Dunstabzugshaube zu Beginn des Kochvorgangs.
• Ausschalten der Dunstabzugshaube einige Minuten nach dem Ende des Kochens (durch Nutzung der Nachlaufzeit).
• Setzen Sie Kochöpfe oder Bratpfannen mit aufwallenden Dampfen so auf das Kochfeld, dass diese unter die Absaugfläche ziehen.
• Vermeiden Sie Querströmung zwischen Kochfeld und Dunstabzugshaube.

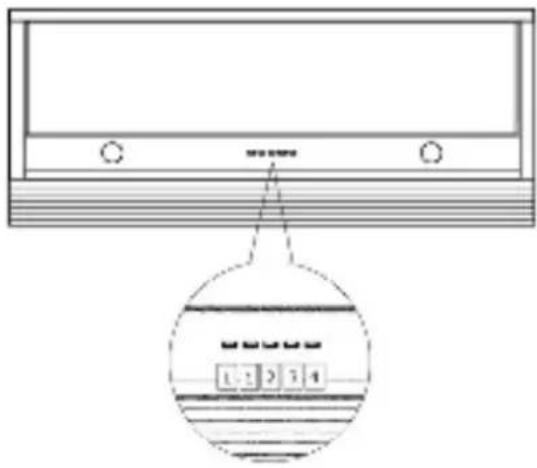

Bedienung

L = Beleuchtung

1 = Stufe 1

2 = Stufe 2

3 = Stufe 3

4 = Stufe 4

Ventilator ein- und ausschalten

Sobald die Edelstahlschublade geöffnet wird, können Beleuchtung und Lüfter eingeschaltet werden. Wenn die Schublade in die geschlossene Position geschoben wird, schaltet sich die Dunstabzugshaube wieder komplett aus (Lüfter und Beleuchtung).

Beim Öffnen der Schublade schaltet die Dunstabzugshaube direkt auf die zuletzt eingestellte Motoreinstellung, und wenn die Beleuchtung bereits eingeschaltet war, wird sie auch sofort aktiviert.

Wenn die Schublade herausgezogen ist, kann nur der Lüfter ein- und ausgeschaltet werden, indem Taste 1 gedrückt wird.

Stufen einstellen

Die Haube hat 4 Stufen. Mit die Tasten 1 bis 4 können Sie die Stufe wählen. Die beleuchtete Taste schaut welche Stufe im Arbeit ist.

Beleuchtung

Drücken Sie auf die Taste „L“ um die Kochfeldbeleuchtung ein- und auszuschalten. So bald wie die Schublade geöffnet ist.

Reinigung

Reinigung des Fettfilters

Je nach Benutzungsdauer, aber mindestens alle 2 Wochen, sollte der Fettfilter herausgenommen und gereinigt werden.

Zugang zum Fettfilter

Die Fettfilterkönnen Sie aus der Dunstabzugshaube herausnehmen, indem Sie die Schublade (1) öffnen. Dahinter befindet sich der Fettfilter. Bei Typ 650 ist ein metallener Fettfilter vorhanden und bei Typ 655 sind zwei Fettfilter vorhanden. Den Filter können Sie herausnehmen, indem Sie auf den Griff in den Filter ziehen(2).

Schützen Sie das Kochfeld. Den Fettfilter können Sie aus der Dunstabzugshaube herausnehmen, indem Sie auf den Griff ziehen, der sich am Filter befindet. Der Filter bewegt sich dann nach unten.

Reinigung der Dunsthaube

Zum Öffnen der Bodenplatte fassen Sie rechts und links in den Spalt der Randabsaugung und klappen die Bodenplatte nach unten herunter. Den Fettfilter (1) können Sie am Griff nach unten herausziehen.

Wir epmfehlen eine 14 tätige Reinigung der Fettfilter. Sie können den Fettfilter in Kochendem Wasser mit fettlosenden Reinigungsmitteln saubern oder in der Geschirrspülmaschine reinigen. Nach der Reinigung den Fettfilter abtropfen und trocknen lassen. Sie können den Fettfilter auch in der Geschirrspülmaschine reinigen.

Wichtig! Bitte folgen Sie den Reinigungsanweisungen, sonst kann eine starke Verschmutzung der Fettfilter und demzufolge Feuergefahr entstehen.

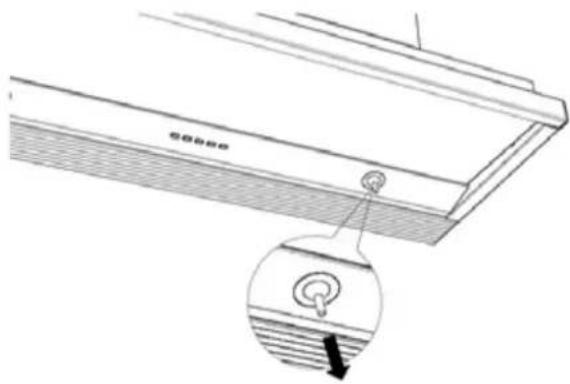

Auswechseln der Beleuchtung

Die Lampenabkühlenlassen. Vor Wartungsarbeiten an der Dunstabzugshaube ist diese spannungslos zu machen.

Mit der Dunstabzugshaube wurde ein kleiner Saugnapf zum Herausnehmen der Lampen mitgeliefert. Ziehen Sie das Leuchtmittel mit dem mitgelieferten Saugnapf vorsichtig nach unten heraus und setzen mit dem Saugnapf eine neue Lampe ein.

Elektrischer Anschluß

Für den elektrischen Anschluß hat das Gerät einem Schutzkontakt-Stekker. Bauseits muß hierfür eine vorschriftmäßig installierte Schutzkontakt-Steckdose für Wechselstrom vorhanden sein (Siehe auch die Angaben auf dem Typenschild). Die Steckdose muß gut erreichbar montiert sein.

Abmessungen: p. 14

Elektrischer Schaltplan: p. 15

GENERAL INFORMATION

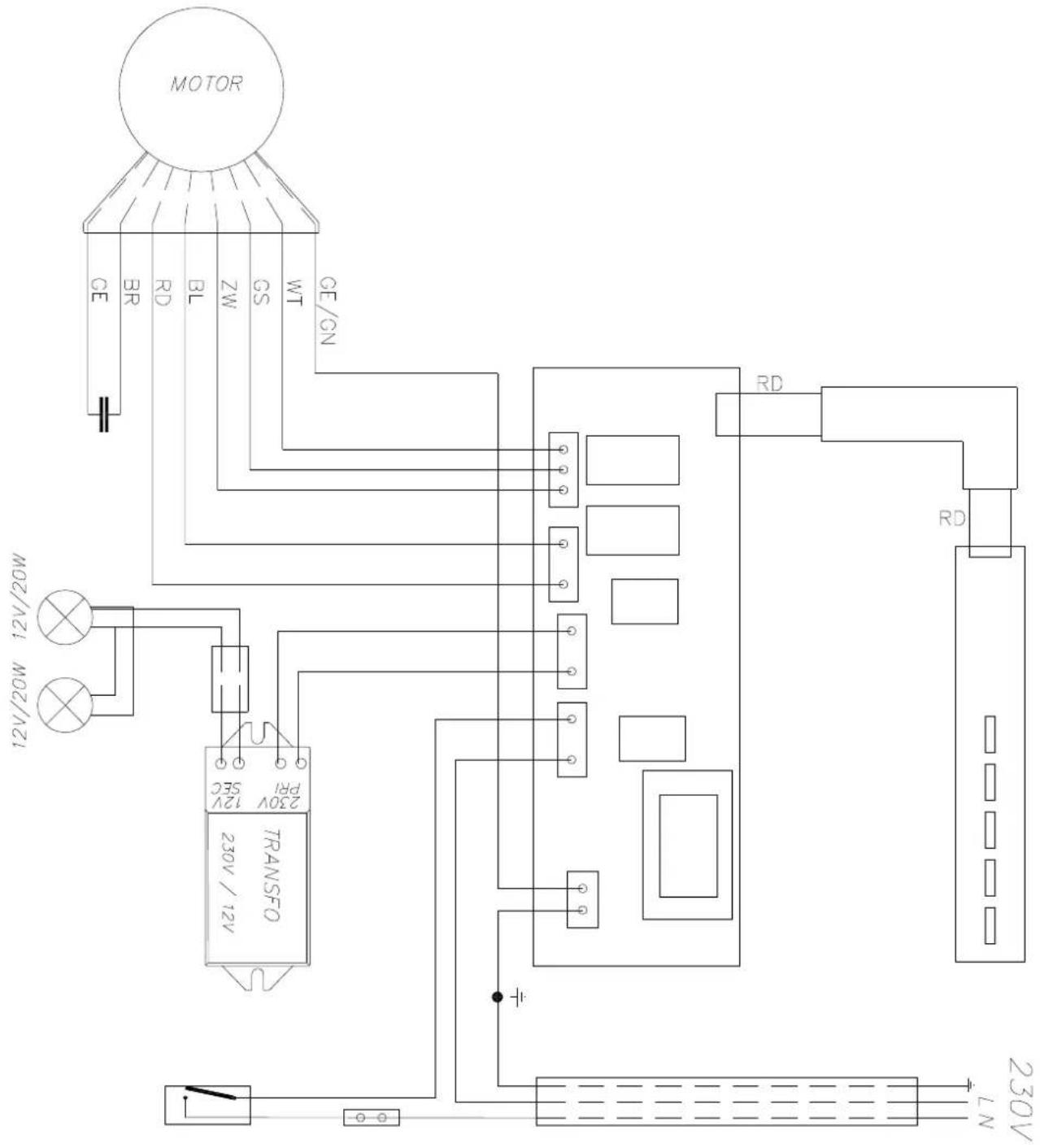

Elektrisch schema - Schéma électrique - Elektrischer Schaltplan - Electrical scheme

650 - 655

WT	wit	blanc	weiss	white
GE/GN	geel/groen	jaune/vert	gelb/grün	yellow/green
GS	grijs	gris	grau	grey
RD	rood	rouge	rot	red
BL	blauw	bleu	blau	blue
ZW	zwart	noir	schwarz	black
BR	bruin	brun	braun	brown
CE	geel	jaune	gelb	yellow

Die NOVY AG behält sich das Recht vor, zu jeder Zeit und ohne Vorbehalt die Konstruktion und die Preise ihrer Produkte zu ändern.

NOVY nv

Noordlaan 6

B - 8520 KUURNE

Tel. [phone] - Fax [phone]

E-mail : [e-mail]

http://www.novy.be

France: Tél: [phone]

Deutschland und Österreich: Tel: [phone] ref G650 B

BELGIË

Dunstabzugshauben von Novy werden mit größtmöglicher Sorgfalt hergestellt. Dennoch kann es zu einem Defekt kommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beeinträchtigt.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnt an dem Tag, an dem der Verkäufer (Rechnungsdatum gilt als Beleg) das Gerät an den Verbraucher liefert. Die Garantiefrist beträgt 60 Monate, wird jedoch bei industrieller oder vergleichbarer Nutzung z. B. in Hotels, Pensionen, ... auf 12 Monate verkürzt.

Einschränkungen

Diese Garantiefrist hat keine Gültigkeit, wenn es um Fehler geht, die auf normalen Verschleiß, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennummern entfernt oder verändert werden.

Ein Garantieanspruch liegt ebenso wenig vor, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.

Die vollständige Liste der Einschränkungen erhalten Sie auf Anfrage.

Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Frequenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Küchenbauer an unsere Adresse zurückzuschicken, und zwar vollständig ausgebaut und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieses Zertifikats und der Rechnung.

Telefonnummer Technischer Dienst NOVY (bei einem Defekt): [phone].

Bewahren Sie dieses Dokument immer griffbereit auf.

FRANCE

DEUTSCHLAND und ÖSTERREICH

Dunstabzugshauben von Novy werden mit größtmöglicher Sorgfalt hergestellt. Dennoch kann es zu einem Defekt kommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beeinträchtigt.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnt an dem Tag, an dem der Verkäufer (Rechnungsdatum gilt als Beleg) das Gerät an den Verbraucher liefert. Die Garantiefrist beträgt vierundzwanzig Monate.

Einschränkungen

Diese Garantiefrist hat keine Gültigkeit, wenn es um Fehler geht, die auf normalen Verschleiß, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennnummern entttemt oder verändert werden.

Ein Garantieanspruch liegt ebenso wenig vor, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.

Die vollständige Liste der Einschränkungen erhalten Sie auf Anfrage.

Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Frequenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Küchenbauer an unsere Adresse zurückzuschicken, und zwar vollständig ausgebaut und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieses Zertifikats und der Rechnung. Bewahren Sie dieses Dokument immer griffbereit auf.
