BEDIENUNGSANLEITUNG Orchestra SO11000 SONORO

Vielen Dank für den Kauf der ORCHESTRAS. Diese Bedienungsanleitung enthält alle Informationen, die für einen störungsfreien und sicheren Betrieb der ORCHESTRAS erforderlich sind. Es liegt in der Verantwortung des Benutzers, sicherzustellen, dass der Lautsprecher sicher aufgestellt, angeschlossen und verwendet wird. Die Abbildungen in dieser Bedienungsanleitung sollen die für den Betrieb der ORCHESTRAS erforderlichen Maßnahmen veranschaulichen. ORCHESTRA ist nur für den persönlichen Gebrauch bestimmt. Es ist nicht für den kommerziellen Gebrauch bestimmt. Viel Spaß mit Ihren ORCHESTRAS!

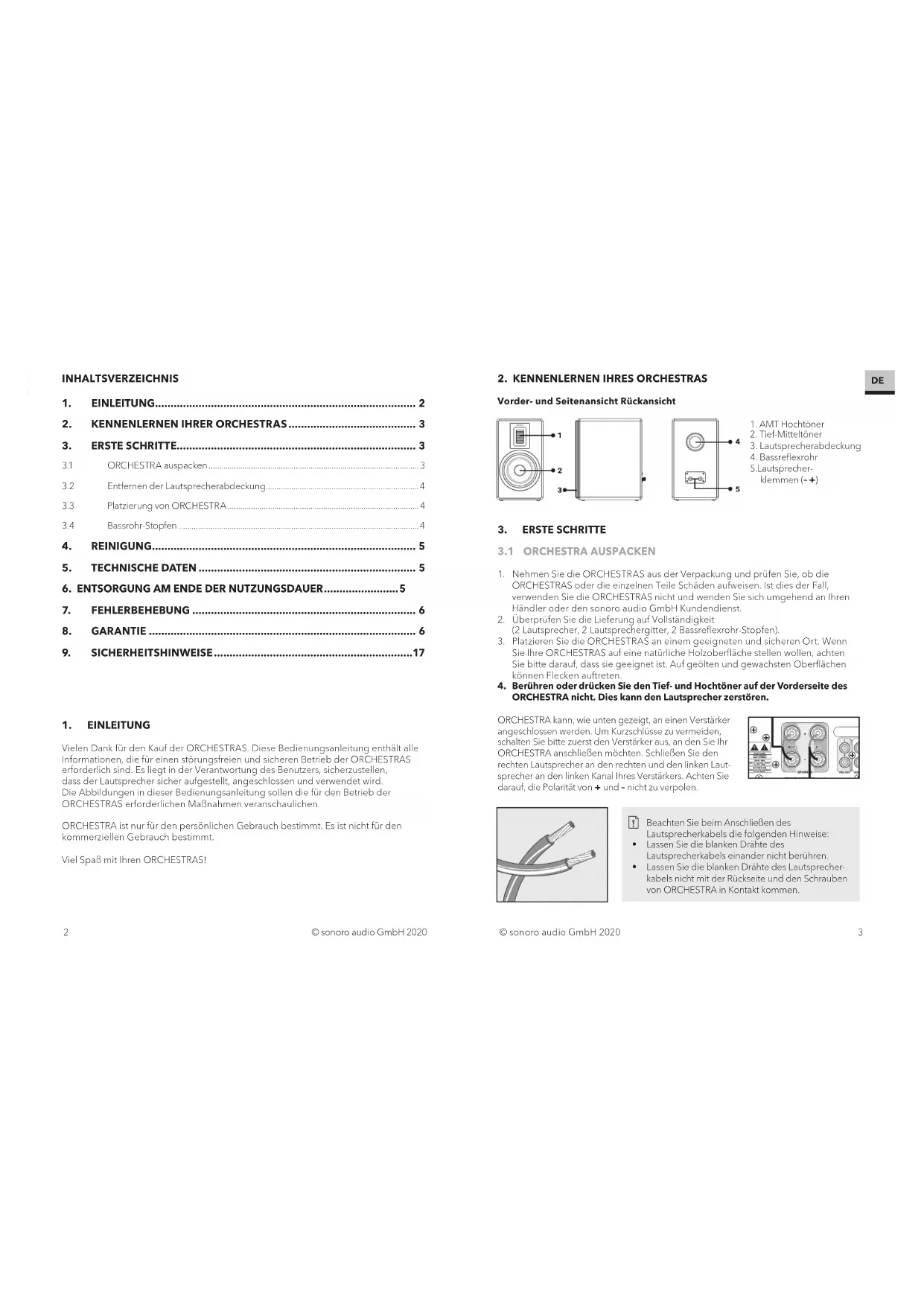

2. KENNENLERNEN IHRES ORCHESTRAS

Vorder- und Seitenansicht Rückansicht

3. Lautsprecherabdeckung

1. Nehmen Sie die ORCHESTRAS aus der Verpackung und prüfen Sie, ob die

ORCHESTRAS oder die einzelnen Teile Schäden aufweisen. Ist dies der Fall, verwenden Sie die ORCHESTRAS nicht und wenden Sie sich umgehend an Ihren Händler oder den sonoro audio GmbH Kundendienst.

2. Überprüfen Sie die Lieferung auf Vollständigkeit

(2 Lautsprecher, 2 Lautsprechergitter, 2 Bassreflexrohr-Stopfen).

3. Platzieren Sie die ORCHESTRAS an einem geeigneten und sicheren Ort. Wenn

Sie Ihre ORCHESTRAS auf eine natürliche Holzoberfläche stellen wollen, achten Sie bitte darauf, dass sie geeignet ist. Auf geölten und gewachsten Oberflächen können Flecken auftreten.

4. Berühren oder drücken Sie den Tief- und Hochtöner auf der Vorderseite des

ORCHESTRA nicht. Dies kann den Lautsprecher zerstören. ORCHESTRA kann, wie unten gezeigt, an einen Verstärker angeschlossen werden. Um Kurzschlüsse zu vermeiden, schalten Sie bitte zuerst den Verstärker aus, an den Sie Ihr ORCHESTRA anschließen möchten. Schließen Sie den rechten Lautsprecher an den rechten und den linken Laut- sprecher an den linken Kanal Ihres Verstärkers. Achten Sie darauf, die Polarität von + und – nicht zu verpolen. Beachten Sie beim Anschließen des Lautsprecherkabels die folgenden Hinweise:

• Lassen Sie die blanken Drähte des Lautsprecherkabels einander nicht berühren.

• Lassen Sie die blanken Drähte des Lautsprecher- kabels nicht mit der Rückseite und den Schrauben von ORCHESTRA in Kontakt kommen. © sonoro audio GmbH 2020 3© sonoro audio GmbH 20202

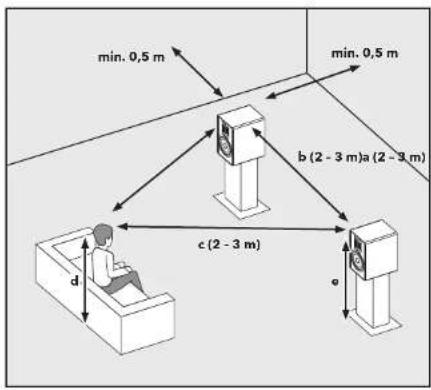

DE3.3 PLATZIERUNG VON ORCHESTRA

Der Abstand zwischen den Lautsprechern und die Entfernung zu Ihrer Hörposition sollte ein gleichschenkliges Dreieck bilden. a = b = c Wenn Sie sich in Ihrer bevorzugten Hör- position befinden, sollte der Hochtöner Ihrer ORCHESTRA Lautsprecher auf gleicher Höhe mit Ihren Ohren sein. d = e min. 0,5 m min. 0,5 m b (2 – 3 m)a (2 – 3 m) c (2 – 3 m)

Sollten Sie Ihre Lautsprecher zu nah an die Rückwand oder in ein Regal stellen müssen, werden die Bässe unter Um- ständen als zu stark empfunden. In diesem Fall kann das Einsetzen des Schaumstoffstopfens in das Bassreflexrohr zu Verbesserungen führen. Bitte den Stopfen niemals vollständig in das Bassreflexrohr schieben!

LAUTSPRECHERABDECKUNG Die Lautsprecher können mit oder ohne die Lautsprecherabdeckung betrieben werden. Spezifikation Daten Type 2-Wege-Bassreflex Abmessungen (B × T × H) ca. 210 x 288 x 365 mm Gewicht ca. 10 kg/Stk. Umgebungstemperatur 0°C ~ +40°C Gehäuse Hochdichte Faserplatten (HDF) Empfohlene Verstärkerleistung 50 – 170 W Woofer 6“ PE-beschichteter Papiertreiber mit Druckgussgehäuse und Doppelmagnet Tweeter Luftbewegungstransformator (AMT), ca. 85 cm² wirksame Fläche, Neodym-Magnet Lastimpedanz 4 Ω Frequenzbereich 44Hz – 28KHz @ -6dB Empfindlichkeit 88 dB SPL (2,83 V RMS, 1 m)

• Reinigung von Fingerabdrücken und leichten Verschmutzungen: Reinigen Sie ORCHESTRA nur von außen mit einem weichen, trockenen Tuch.

• Starke Verschmutzungen reinigen: Reinigen Sie ORCHESTRA nur von außen mit einem leicht feuchten Tuch und trocknen Sie ORCHESTRA anschließend mit einem weichen, trockenen Tuch.

• Alle anderen Reinigungsmethoden können Ihr Orchester beschädigen.

HINWEIS! Versuchen Sie nicht, die Lautsprecher von ORCHESTRA zu säubern, dies könnte sie zerstören! Die Spezifikationen können ohne Vorankündigung geändert werden.

6. ENTSORGUNG AM ENDE DER NUTZUNGSDAUER

Nicht im Hausmüll entsorgen. Geräte, die mit diesem Symbol (siehe Abbildung) gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Sie müssen an einer Sammelstelle für das Recycling von elektrischen und elektrotechnischen Geräten abgegeben werden. Informationen zur Entsorgung von Altgeräten erhalten Sie von Ihrer Gemeinde, dem örtlichen Abfallentsorgungsunternehmen und dem Geschäft, in dem Sie dieses Gerät gekauft haben. Die ordnungsgemäße Entsorgung von Altgeräten verhindert Umweltschäden und gefährdet nicht Ihre Gesundheit. © sonoro audio GmbH 2020 5© sonoro audio GmbH 20204

Störung mögliche Ursache Behebung Kein Ton Fehler am Verstärker Schließen Sie einen bekanntermaßen funktionie- renden Lautsprecher an die Verstärkerausgänge an. Wenn kein Ton zu hören ist, überprüfen Sie, ob die gesamte Elektronik eingeschaltet ist, ob die Signalführung korrekt ist, ob die Quelle aktiv ist, ob die Lautstärke eingestellt ist usw. Die Lautsprecher- kabel sind nicht richtig angeschlossen Überprüfen Sie, ob alle Kabel zwischen Verstärker und ORCHESTRA-Lautsprecher korrekt angeschlossen sind. Schlechte Reaktion auf niedrige Frequenzen Lautsprecherkabel sind mit falscher Polarität verdrahtet Überprüfen Sie, ob der Verstärkeranschluss (+) an den ORCHESTRA-Lautsprecher (+) angeschlossen ist. Überprüfen Sie erneut, ob der Verstärker-(-)- Anschluss an den (-)-Lautsprecheranschluss von ORCHESTRA angeschlossen ist. Ständige Geräusche wie Summen, Brummen Schlechte Erdung des Verstärkers Überprüfen und korrigieren Sie das Erdungs- problem des Verstärkers. Fehlerhaftes Kabel Ersetzen Sie es durch ein gutes Kabel. Intermittierende Wiedergabe wie z. B. Knackgeräusche oder Verzerrungen Die Lautsprecherkabel sind nicht richtig angeschlossen Überprüfen Sie alle Anschlüsse an Verstärker und ORCHESTRA, um sicherzustellen, dass sie korrekt und fest sind. Fehlfunktionen können bei jedem elektrischen Gerät auftreten. Dies ist nicht unbedingt auf einen ORCHESTRA-Defekt zurückzuführen. Daher sollten Sie die folgende Tabelle überprüfen, um zu sehen, ob Sie das Problem selbst beheben können.

Bei der Geltendmachung von Gewährleistungsansprüchen gilt das Folgende, ohne Ihre gesetzlichen Rechte einzuschränken:

• Gewährleistungsansprüche können nur innerhalb einer Frist von max. 5 Jahren (1 Jahr in Nordamerika und Australien), gerechnet ab dem Kaufdatum, geltend gemacht werden.

• Die sonoro audio GmbH repariert oder ersetzt ORCHESTRA nach eigenem Ermessen kostenlos alle Mängel, die auf Material- oder Herstellungsfehler innerhalb der Garantie- zeit zurückzuführen sind.

• Im Falle einer Reklamation wenden Sie sich bitte an unseren Kundendienst. Die Kontaktdaten finden Sie auf der Heftrückseite oder unter www.sonoro.de.

• Nach der Reparatur oder dem Austausch von ORCHESTRA beginnt keine neue Garantiezeit. Die Garantiefrist von 5 Jahren (1 Jahr in Nordamerika und Australien) ab Kaufdatum bleibt bestehen.

• Ausgenommen von der Garantie sind Schäden durch unsachgemäßen Gebrauch, normale Abnutzung sowie Mängel, die den Wert oder die Gebrauchs- tauglichkeit von ORCHESTRA nur geringfügig beeinträchtigen sowie Änderungen, die nicht von unserem autorisierten Service-Center vorgenommen wurden. © sonoro audio GmbH 2020 7© sonoro audio GmbH 20206

Personen (einschließ- lich Kinder), die aufgrund ihrer körperlichen, sensorischen oder geistigen Fähigkeiten nicht in der Lage sind, ORCHESTRA sicher zu bedienen, sollten dieses Gerät nicht ohne Aufsicht bedienen. Verpa- ckungsmaterial birgt Erstickungsgefahr.

Lagern Sie ORCHESTRA während der Fahrt in einem Fahrzeug so, dass es die Insassen nicht gefährdet. Unsachgemäßer Transport/ Versand kann zu Beschädi- gung der ORCHESTRAS führen und damit die einwandfreie Funktion beeinträchtigen.

Die Vorderseite, die Kanten und Ecken von ORCHESTRA sind alle druckempfindlich. Schützen Sie diese Bereiche, um zu verhindern, dass sie übermäßigen Belastungen ausgesetzt werden. Kippen Sie das ORCHESTRA niemals über seine Ecken und Kanten. Legen Sie ORCHESTRA niemals mit der Vorderseite nach unten.

• Sont exclus de la garantie les piles, les dégâts causés par une utilisation inadéquate, l’usure normale ainsi que les défectuosités n’affectant la valeur ou l’utilisation d´ORCHESTRA que de façon minimale. Toute autre modification n’étant pas effectuée par notre centre de service autorisé invaliderait également la garantie. 17© sonoro audio GmbH 2020© sonoro audio GmbH 202016DE Verwenden Sie ORCHESTRA niemals in Bereichen mit hoher Luftfeuchtigkeit. Vermeiden Sie starke Verschmutzun- gen, z. B. Fettspritzer und ungereinigte Abluft in der Küche. Schützen Sie ORCHESTRA vor Flüssigkei- ten. Stellen Sie ORCHESTRA niemals auf oder in die unmittelbare Nähe von Feuer- und Wärmequellen.

Stellen Sie ORCHESTRA auf eine stabile Oberfläche, um starke mechanische Vibrationen zu vermeiden.

Für den Transport oder Versand, verpacken Sie die Lautspre- cher bitte in die mitgeliefer- ten Schutzhüllen und den Originalkarton. Bewahren sie die Originalverpackung für diesen Zweck auf. Falls Sie die Originalverpackung verlieren, benutzen Sie bitte eine ausreichend stabile und schützende Verpackung, die Beschädi- gungen an den Orchestras verhindert.

Schützen Sie ORCHESTRA vor Witterung, Feuchtigkeit und hohen Temperaturen. Ver- wenden Sie ORCHESTRA nie im Freien und vermeiden Sie erhöhte Sonnen-/ UV-Strahlung.
