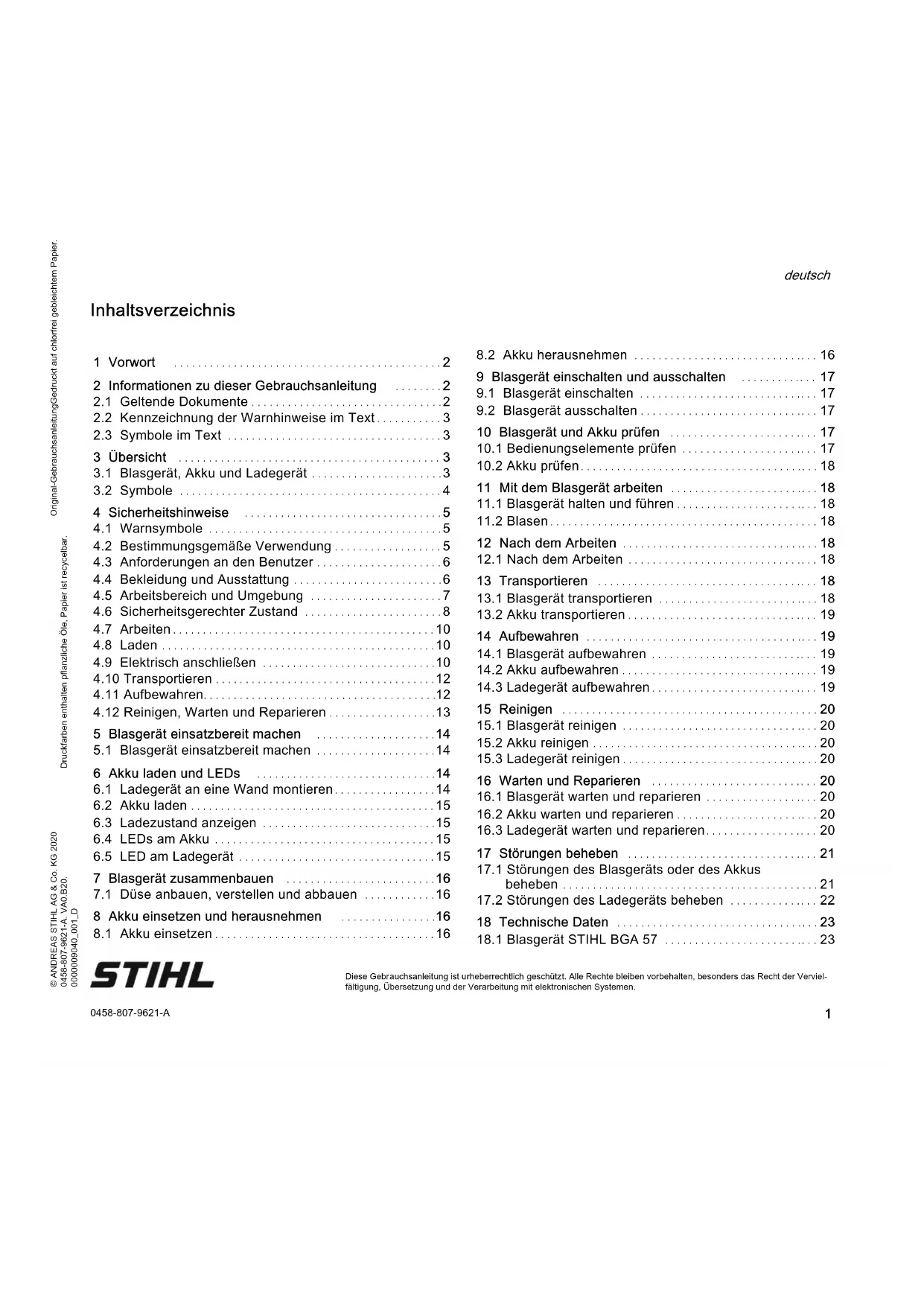

BEDIENUNGSANLEITUNG BGA 57 STIHL
2 Informationen zu dieser Gebrauchsanleitung .....2
2.1 Geltende Dokumente 2
2.2 Kennzeichnung der Warnhinweise im Text....3
2.3 Symbole im Text 3
3 Übersicht 3
3.1 Blasgerät, Akku und Ladegerät 3
3.2 Symbole 4
4 Sicherheitshinweise 5
4.1 Warnsymbole 5
4.2 Bestimmungsgemäße Verwendung 5
4.3 Anforderungen an den Benutzer 6
4.4 Bekleidung und Ausstattung 6
4.5 Arbeitsbereich und Umgebung 7
4.6 Sicherheitsgerechter Zustand 8
4.7 Arbeiten....10
4.8 Laden 10
4.9 Elektrisch anschließen 10
4.10 Transportieren 12
4.11 Aufbewahren....12
4.12 Reinigen, Warten und Reparieren .....13
5 Blasgerät einsatzbereit machen 14
5.1 Blasgerät einsatzbereit machen 14
6 Akku laden und LEDs 14

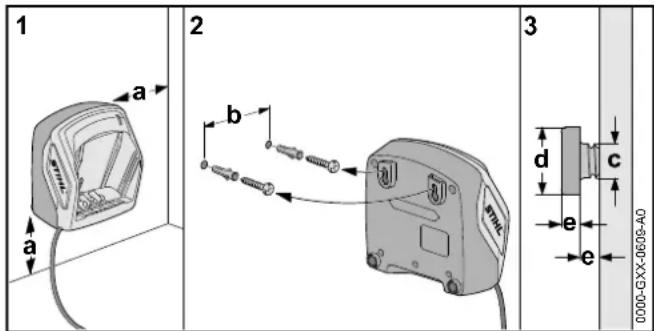

6.1 Ladegerät an eine Wand montieren....14

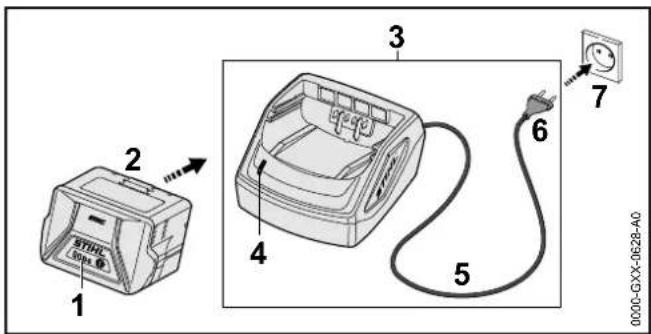

6.2 Akku laden 15

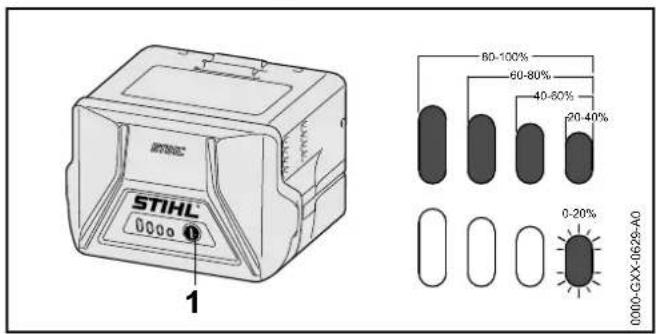

6.3 Ladezustand anzeigen 15
6.4 LEDs am Akku 15
6.5 LED am Ladegerät 15
7 Blasgerät zusammenbauen 16

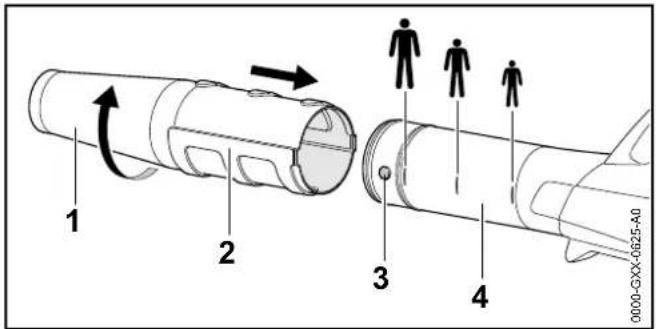

7.1 Düse anbauen, verstellen und abbauen .....16
8 Akku einsetzen und herausnehmen 16

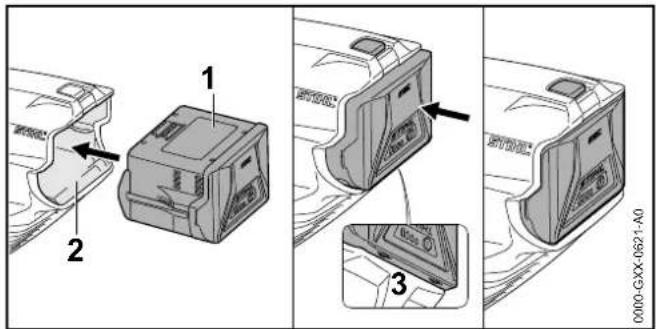

8.1 Akku einsetzen 16
STIHL
0458-807-9621-A
deutsch

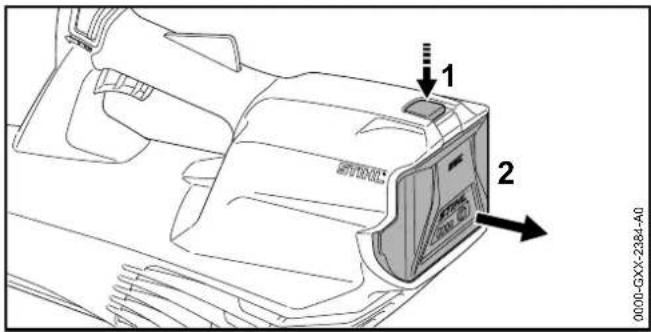

8.2 Akku herausnehmen 16
9 Blasgerät einschalten und ausschalten 17

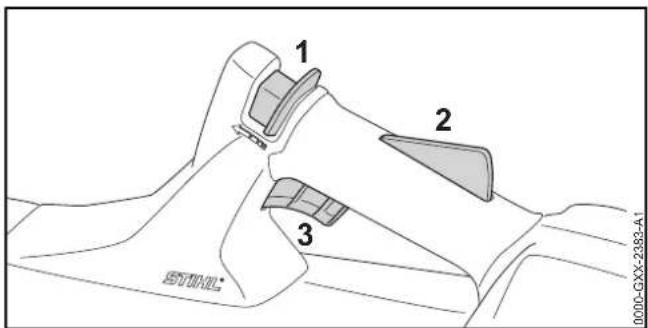

9.1 Blasgerät einschalten 17
9.2 Blasgerät ausschalten 17
10 Blasgerät und Akku prüfen 17
10.1 Bedienungselemente prüfen 17
10.2 Akku prüfen....18
11 Mit dem Blasgerät arbeiten 18

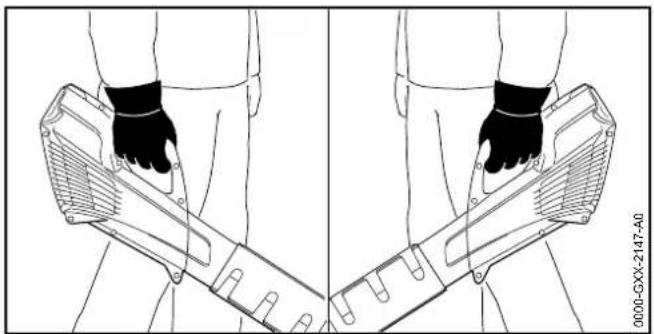

11.1 Blasgerät halten und führen 18

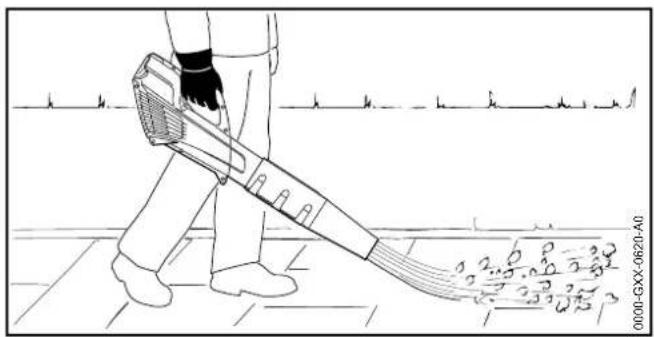

11.2 Blasen.... 18
12 Nach dem Arbeiten 18
12.1 Nach dem Arbeiten 18
13 Transportieren 18
13.1 Blasgerät transportieren 18
13.2 Akku transportieren.... 19
14 Aufbewahren 19
14.1 Blasgerät aufbewahren 19
14.2 Akku aufbewahren 19

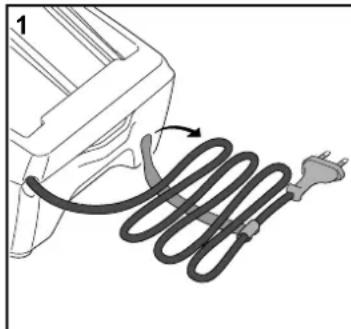

14.3 Ladegerät aufbewahren 19
15 Reinigen 20
15.1 Blasgerät reinigen 20
15.2 Akku reinigen 20
15.3 Ladegerät reinigen 20
16 Warten und Reparieren 20
16.1 Blasgerät warten und reparieren 20
16.2 Akku warten und reparieren 20
16.3 Ladegerät warten und reparieren.... 20
17 Störungen beheben 21
17.1 Störungen des Blasgeräts oder des Akkus beheben 21
17.2 Störungen des Ladegeräts beheben 22
18 Technische Daten 23
18.1 Blasgerät STIHL BGA 57 23
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
deutsch
1 Vorwort
18.2 Akku STIHL AK 23
18.3 Ladegerät STIHL AL 101....23
18.4 Verlängerungsleitungen 23
18.5 Schallwerte und Vibrationswerte .....23
18.6 REACH....24
19 Ersatzteile und Zubehör 24
19.1 Ersatzteile und Zubehör....24
20 Entsorgen 24
20.1 Blasgerät, Akku und Ladegerät entsorgen....24
21 EU-Konformitätserklärung 24
21.1 Blasgerät STIHL BGA 57....24
21.2 Konformitätshinweis Ladegerät STIHL AL 101.....25
22 Anschriften 25
22.1 STIHL Hauptverwaltung....25
22.2 STIHL Vertriebsgesellschaften .....25
22.3 STIHL Importeure....25
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND
AUFBEWAHREN.
2.1 Geltende Dokumente
Es gelten die lokalen Sicherheitsvorschriften.
- Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lesen, verstehen und aufbewahren:
- Sicherheitshinweise Akku STIHL AK
- Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets
2.2 Kennzeichnung der Warnhinweise im Text
WARNUNG
Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.
▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.
HINWEIS
Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
▶ Die genannten Maßnahmen können Sachschaden vermeiden.
2.3 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.
3 Übersicht

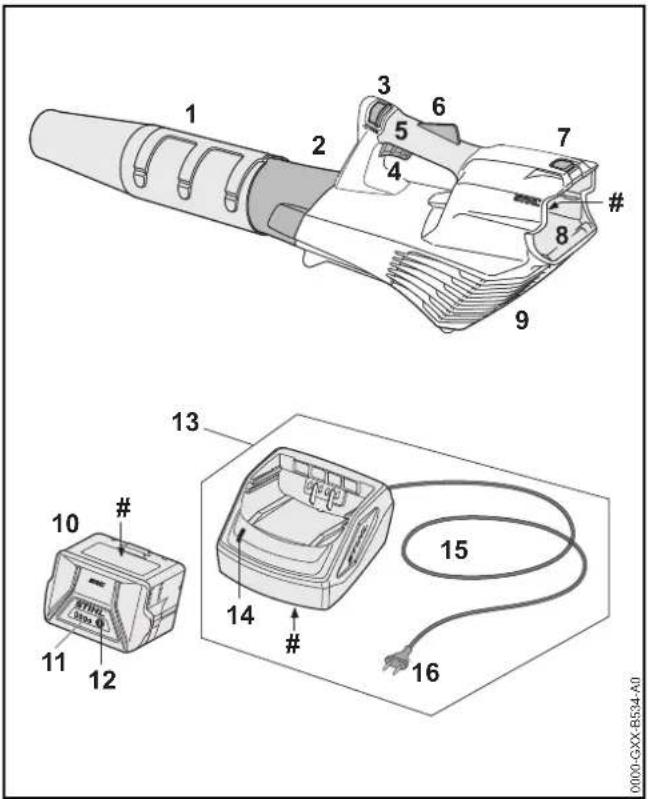

3.1 Blasgerät, Akku und Ladegerät
1 Düse
Die Düse führt und bündelt den Luftstrom.
2 Blasrohr
Das Blasrohr führt den Luftstrom.
3 Entsperrschieber
Der Entsperrschieber entsperrt zusammen mit der Schalthebelsperre den Schalthebel.
deutsch
3 Übersicht
4 Schalthebel
Der Schalthebel schaltet das Blasgerät ein und aus.
5 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Führen und Tragen des Blasgeräts.
6 Schalthebelsperre
Die Schalthebelsperre entsperrt den Schalthebel.
7 Sperrhebel
Der Sperrhebel hält den Akku im Akku-Schacht.
8 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
9 Schutzgitter
Das Schutzgitter schützt den Benutzer vor sich bewegenden Teilen im Blasgerät.
10 Akku
Der Akku versorgt das Blasgerät mit Energie.
11 LEDs
Die LEDs zeigen den Ladezustand des Akkus und Störungen an.
12 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
13 Ladegerät
Das Ladegerät lädt den Akku.
14 LED
Die LED zeigt den Status des Ladegeräts an.
15 Anschlussleitung
Die Anschlussleitung verbindet das Ladegerät mit dem Netzstecker.
16 Netzstecker
Der Netzstecker verbindet die Anschlussleitung mit einer Steckdose.
# Leistungsschild mit Maschinennummer
3.2 Symbole
Die Symbole können auf dem Blasgerät, dem Akku und dem Ladegerät sein und bedeuten Folgendes:
1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt.
4 LEDs blinken rot. Im Akku besteht eine Störung.
Die LED leuchtet grün und die LEDs am Akku leuchten oder blinken grün. Der Akku wird geladen.
Die LED blinkt rot. Zwischen dem Akku und dem Ladegerät besteht kein elektrischer Kontakt oder im Akku oder im Ladegerät besteht eine Störung.
Garantierter Schallleistungspegel nach LWA Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.
Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifikation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Energieinhalt ist geringer.
Elektrogerät in einem geschlossenen und trockenen Raum betreiben.
Produkt nicht mit dem Hausmüll entsorgen.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf dem Blasgerät, Akku oder Ladegerät bedeuten Folgendes:
Sicherheitshinweise und deren Maßnahmen beachten.
Gebrauchsanleitung lesen, verstehen und aufbewahren.
Schutzbrille tragen.
Lange Haare so sichern, dass sie nicht in das Blasgerät hineingezogen werden können.
Akku während Arbeitsunterbrechungen, des Transports, der Aufbewahrung, Wartung oder Reparatur herausnehmen.
Blasgerät und Ladegerät vor Regen und Feuchtigkeit schützen.
Sicherheitsabstand einhalten.
Akku vor Hitze und Feuer schützen.
Akku vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen.
Zulässigen Temperaturbereich des Akkus einhalten.
4.2 Bestimmungsgemäße Verwendung
Das Blasgerät STIHL BGA 57 dient zum Blasen von Laub, Gras, Papier und ähnlichen Materialien.
Das Blasgerät darf bei Regen nicht verwendet werden.
Der Akku STIHL AK versorgt das Blasgerät mit Energie.
Das Ladegerät STIHL AL 101 lädt den Akku STIHL AK.
⚠️ WARNING
■ Akkus und Ladegeräte, die nicht von STIHL für das Blasgerät freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Blasgerät mit einem Akku STIHL AK verwenden.
- Akku STIHL AK mit einem Ladegerät STIHL AL 101, AL 300 oder AL 500 laden.
■ Falls das Blasgerät, der Akku oder das Ladegerät nicht bestimmungsgemäß verwendet werden, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Blasgerät, Akku und Ladegerät so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.
4.3 Anforderungen an den Benutzer
⚠️ WARNING
■ Benutzer ohne eine Unterweisung können die Gefahren des Blasgeräts, Akkus und Ladegeräts nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.
- Gebrauchsanleitung lesen, verstehen und aufbewahren.
▶ Falls das Blasgerät, der Akku oder das Ladegerät an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:
– Der Benutzer ist ausgeruht.
- Der Benutzer ist körperlich, sensorisch und geistig fähig, das Blasgerät, den Akku und das Ladegerät zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
- Der Benutzer kann die Gefahren des Blasgeräts, Akkus und Ladegeräts erkennen und einschätzen.
- Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
– Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten,
bevor er das erste Mal mit dem Blasgerät arbeitet und das Ladegerät verwendet.
- Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.
- Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.4 Bekleidung und Ausstattung
⚠️ WARNING
■ Während der Arbeit können lange Haare in das Blasgerät hineingezogen werden. Der Benutzer kann schwer verletzt werden.
▶ Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.
■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.
▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.
▶ Eine lange Hose tragen.
■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reaktionen auslösen.
- Falls Staub aufgewirbelt wird: Eine Staubschutzmaske tragen.
■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und im Blasgerät verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.
- Eng anliegende Bekleidung tragen.
▶ Schals und Schmuck ablegen.
4 Sicherheitshinweise
deutsch
■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.
- Festes, geschlossenes Schuhwerk mit griffiger Sohle tragen.
4.5 Arbeitsbereich und Umgebung
4.5.1 Blasgerät
⚠️ WARNING
■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Blasgeräts und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.
- Unbeteiligte Personen, Kinder und Tiere im Umkreis von 5 m um den Arbeitsbereich fernhalten.
▶ Einen Abstand von 5 m zu Gegenständen einhalten.
- Blasgerät nicht unbeaufsichtigt lassen.
- Sicherstellen, dass Kinder nicht mit dem Blasgerät spielen können.
- Das Blasgerät ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und das Blasgerät kann beschädigt werden.
- Nicht im Regen und nicht in feuchter Umgebung arbeiten.
- Elektrische Bauteile des Blasgeräts können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.
4.5.2 Akku
⚠️ WARNING
■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden.
- Unbeteiligte Personen, Kinder und Tiere fernhalten.
- Akku nicht unbeaufsichtigt lassen.
- Sicherstellen, dass Kinder nicht mit dem Akku spielen können.
■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Akku vor Hitze und Feuer schützen.
- Akku nicht ins Feuer werfen.
- Akku im Temperaturbereich zwischen - 10 °C und + 50 °C einsetzen und aufbewahren.
- Akku vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen.
- Akku von metallischen Gegenständen fernhalten.
- Akku nicht hohem Druck aussetzen.
- Akku nicht Mikrowellen aussetzen.
- Akku vor Chemikalien und vor Salzen schützen.
4.5.3 Ladegerät
⚠️ WARNING
■ Unbeteiligte Personen, Kinder können die Gefahren des Ladegeräts und des elektrischen Stroms nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt oder getötet werden.
▶ Unbeteiligte Personen, Kinder und Tiere fernhalten.
▶Sicherstellen, dass Kinder nicht mit dem Ladegerät spielen können.
- Das Ladegerät ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und das Ladegerät kann beschädigt werden.
- Nicht im Regen und nicht in feuchter Umgebung betreiben.
- Das Ladegerät ist nicht gegen alle Umgebungseinflüsse geschützt. Falls das Ladegerät bestimmten Umgebungseinflüssen ausgesetzt ist, kann das Ladegerät in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Ladegerät in einem geschlossenen und trockenen Raum betreiben.
- Ladegerät nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung betreiben.
- Ladegerät nicht auf einem leicht brennbaren Untergrund betreiben.
- Ladegerät im Temperaturbereich zwischen + 5 °C und + 40 °C einsetzen und aufbewahren.
■ Personen können über die Anschlussleitung stolpern. Personen können verletzt werden und das Ladegerät kann beschädigt werden.
- Anschlussleitung flach auf dem Boden verlegen.
4.6 Sicherheitsgerechter Zustand
4.6.1 Blasgerät
Das Blasgerät ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Das Blasgerät ist unbeschädigt.
– Das Blasgerät ist sauber und trocken.
– Die Bedienungselemente funktionieren und sind unverändert.
- Nur original STIHL Zubehör für dieses Blasgerät ist angebaut.
– Das Zubehör ist richtig angebaut.
▲ WARNING
In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Mit einem unbeschädigten Blasgerät arbeiten.
▶ Falls das Blasgerät verschmutzt oder nass ist: Blasgerät reinigen und trocknen lassen.
- Blasgerät nicht verändern. Ausnahme: Anbau einer für dieses Blasgerät passenden Düse.
- Falls die Bedienungselemente nicht funktionieren: Nicht mit dem Blasgerät arbeiten.
- Nur original STIHL Zubehör für dieses Blasgerät anbauen.
- Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.
- Gegenstände nicht in die Öffnungen des Blasgeräts stecken.
- Abgenutzte oder beschädigte Hinweisschilder ersetzen.
- Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4 Sicherheitshinweise
deutsch
4.6.2 Akku
Der Akku ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Der Akku ist unbeschädigt.
– Der Akku ist sauber und trocken.
- Der Akku funktioniert und ist unverändert.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden.
- Mit einem unbeschädigten und funktionierenden Akku arbeiten.
▶ Einen beschädigten oder defekten Akku nicht laden.
- Falls der Akku verschmutzt oder nass ist: Akku reinigen und trocknen lassen.
- Akku nicht verändern.
- Gegenstände nicht in die Öffnungen des Akkus stecken.
- Elektrische Kontakte des Akkus nicht mit metallischen Gegenständen verbinden und kurzschließen.
- Akku nicht öffnen.
- Abgenutzte oder beschädigte Hinweisschilder ersetzen.
■ Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, können die Haut oder die Augen gereizt werden.
- Kontakt mit der Flüssigkeit vermeiden.
▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.
- Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten.
▶ Falls der Akku brennt: Versuchen, den Akku mit einem Feuerlöscher oder Wasser zu löschen.
4.6.3 Ladegerät
Das Ladegerät ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Das Ladegerät ist unbeschädigt.
– Das Ladegerät ist sauber und trocken.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Ein unbeschädigtes Ladegerät verwenden.
- Falls das Ladegerät verschmutzt oder nass ist: Ladegerät reinigen und trocknen lassen.
▶ Ladegerät nicht verändern.
- Gegenstände nicht in die Öffnungen des Ladegeräts stecken.
- Elektrische Kontakte des Ladegeräts nicht mit metallischen Gegenständen verbinden und kurzschließen.
▶ Ladegerät nicht öffnen.
4.7 Arbeiten
⚠️ WARNING
■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt werden.
▶ Ruhig und überlegt arbeiten.
- Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit dem Blasgerät arbeiten.
▶ Blasgerät alleine bedienen.
▶ Nicht über Schulterhöhe arbeiten.
▶ Auf Hindernisse achten.
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.
- Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.
▶ In Windrichtung blasen.
■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Personen und Tiere können verletzt werden und Sachschaden kann entstehen.
- Nicht in Richtung von Personen, Tieren und Gegenständen blasen.
■ Falls sich das Blasgerät während der Arbeit verändert oder sich ungewohnt verhält, kann das Blasgerät in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Arbeit beenden, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
■ Während der Arbeit können Vibrationen durch das Blasgerät entstehen.
▶ Arbeitspausen machen.
- Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.
■ Durch aufgewirbelten Staub kann sich das Blasgerät elektrostatisch aufladen. Unter bestimmten Umgebungsbedingungen (z.B. trockene Umgebung), kann sich das Blasgerät schlagartig entladen und Funken können entstehen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.
4.8 Laden
⚠️ WARNING
■ Während des Ladens kann ein beschädigtes oder ein defektes Ladegerät ungewöhnlich riechen oder rauchen. Personen können verletzt werden und Sachschaden kann entstehen.
▶ Netzstecker aus der Steckdose ziehen.
- Das Ladegerät kann bei unzureichender Wärmeabfuhr überhitzen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Ladegerät nicht abdecken.
4.9 Elektrisch anschließen
Kontakt mit stromführenden Bauteilen kann durch folgende Ursachen entstehen:
– Die Anschlussleitung oder die Verlängerungsleitung ist beschädigt.
– Der Netzstecker der Anschlussleitung oder der Verlängerungsleitung ist beschädigt.
– Die Steckdose ist nicht richtig installiert.
GEFAHR
■ Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden.
- Sicherstellen, dass die Anschlussleitung, Verlängerungsleitung und deren Netzstecker unbeschädigt sind.
Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist:
▶ Beschädigte Stelle nicht berühren.
▶ Netzstecker aus der Steckdose ziehen.
- Anschlussleitung, Verlängerungsleitung und deren Netzstecker mit trockenen Händen anfassen.
▶ Netzstecker der Anschlussleitung oder Verlängerungsleitung in eine richtig installierte und abgesicherte Steckdose mit Schutzkontakt stecken.
- Ladegerät über einen Fehlerstrom-Schutzschalter (30 mA, 30 ms) anschließen.
Eine beschädigte oder ungeeignete Verlängerungsleitung kann zu einem elektrischen Schlag führen. Personen können schwer verletzt oder getötet werden.
▶ Eine Verlängerungsleitung mit dem richtigen Leitungsquerschnitt verwenden, 18.4.
⚠️ WARNING
■ Während des Ladens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung in dem Ladegerät führen. Das Ladegerät kann beschädigt werden.
▶ Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Ladegeräts übereinstimmen.
■ Eine falsch verlegte Anschlussleitung und Verlängerungsleitung kann beschädigt werden und Personen können darüber stolpern. Personen können verletzt werden und die Anschlussleitung oder Verlängerungsleitung kann beschädigt werden.
- Anschlussleitung und Verlängerungsleitung so verlegen und kennzeichnen, dass Personen nicht stolpern können.
- Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht gespannt oder verwickelt sind.
- Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht beschädigt, geknickt oder gequetscht werden oder scheuern.
- Anschlussleitung und Verlängerungsleitung vor Hitze, Öl und Chemikalien schützen.
- Anschlussleitung und Verlängerungsleitung auf einem trockenen Untergrund verlegen.
■ Während der Arbeit erwärmt sich die Verlängerungsleitung. Wenn die Wärme nicht abfließen kann, kann die Wärme einen Brand auslösen.
- Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln.
■ Falls elektrische Leitungen und Rohre in der Wand verlaufen, können diese beschädigt werden, wenn das Ladegerät an der Wand montiert wird. Kontakt mit
elektrischen Leitungen kann zu einem Stromschlag führen. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Sicherstellen, dass an der vorgesehenen Stelle keine elektrische Leitungen und Rohre in der Wand verlaufen.
■ Falls das Ladegerät nicht wie in dieser Gebrauchsanleitung beschrieben an der Wand montiert ist, kann das Ladegerät oder der Akku herunterfallen oder das Ladegerät zu heiß werden. Personen können verletzt werden und Sachschaden kann entstehen.
- Ladegerät so an eine Wand montieren, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls das Ladegerät mit eingesetztem Akku an eine Wand montiert wird, kann der Akku aus dem Ladegerät fallen. Personen können verletzt werden und Sachschaden kann entstehen.
- Zuerst Ladegerät an die Wand montieren und dann Akku einsetzen.
4.10 Transportieren
4.10.1 Blasgerät
⚠️ WARNING
■ Während des Transports kann das Blasgerät umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.
- Akku herausnehmen.
- Blasgerät mit Spanngurten, Riemen oder einem Netz so sichern, dass es nicht umkippen und sich nicht bewegen kann.
4.10.2 Akku
⚠️ WARNING
■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachschaden kann entstehen.
▶ Einen beschädigten Akku nicht transportieren.
- Akku in einer elektrisch nicht leitfähigen Verpackung transportieren.
■ Während des Transports kann der Akku umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.
- Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann.
- Verpackung so sichern, dass sie sich nicht bewegen kann.
4.11 Aufbewahren
4.11.1 Blasgerät
⚠️ WARNING
■ Kinder können die Gefahren des Blasgeräts nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.
- Akku herausnehmen.
- Blasgerät außerhalb der Reichweite von Kindern aufbewahren.
■ Die elektrischen Kontakte am Blasgerät und metallische Bauteile können durch Feuchtigkeit korrodieren. Das Blasgerät kann beschädigt werden.
4 Sicherheitshinweise
deutsch
- Akku herausnehmen.
- Blasgerät sauber und trocken aufbewahren.
4.11.2 Akku
⚠️ WARNING
■ Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.
- Akku außerhalb der Reichweite von Kindern aufbewahren.
■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden.
- Akku sauber und trocken aufbewahren.
- Akku in einem geschlossenen Raum aufbewahren.
- Akku getrennt vom Blasgerät und Ladegerät aufbewahren.
- Akku in einer elektrisch nicht leitfähigen Verpackung aufbewahren.
- Akku im Temperaturbereich zwischen - 10 °C und + 50 °C aufbewahren.
4.11.3 Ladegerät
⚠️ WARNING
■ Kinder können die Gefahren eines Ladegeräts nicht erkennen und nicht einschätzen. Kinder können schwer verletzt oder getötet werden.
- Akku herausnehmen.
- Ladegerät außerhalb der Reichweite von Kindern aufbewahren.
- Das Ladegerät ist nicht gegen alle Umgebungseinflüsse geschützt. Falls das Ladegerät bestimmten Umgebungseinflüssen ausgesetzt ist, kann das Ladegerät beschädigt werden.
- Akku herausnehmen.
- Falls das Ladegerät warm ist: Ladegerät abkühlen lassen.
▶ Ladegerät sauber und trocken aufbewahren.
- Ladegerät in einem geschlossenen Raum aufbewahren.
▶ Ladegerät im Temperaturbereich zwischen + 5 °C und + 40 °C aufbewahren.
■ Die Anschlussleitung ist nicht dafür bestimmt, das Ladegerät daran zu tragen oder aufzuhängen. Die Anschlussleitung und das Ladegerät können beschädigt werden.
▶ Ladegerät am Gehäuse greifen und festhalten. Eine Griffmulde zum einfachen Anheben des Ladegeräts ist am Ladegerät angebracht.
▶ Ladegerät an der Wandhalterung aufhängen.
4.12 Reinigen, Warten und Reparieren
▲ WARNING
■ Falls während der Reinigung, Wartung oder Reparatur der Akku eingesetzt ist, kann das Blasgerät unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Akku herausnehmen.
■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitze Gegenstände können das Blasgerät, den Akku und das Ladegerät beschädigen. Falls das Blasgerät, der Akku oder das Ladegerät nicht so gereinigt werden, wie es in dieser Gebrauchsanleitung beschrieben ist, können Bauteile nicht mehr richtig
deutsch
5 Blasgerät einsatzbereit machen
funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
- Blasgerät, Akku und Ladegerät so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls das Blasgerät, der Akku oder das Ladegerät nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Blasgerät, Akku und Ladegerät nicht selbst warten oder reparieren.
▶ Falls das Blasgerät, der Akku oder das Ladegerät gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.
5 Blasgerät einsatzbereit machen
5.1 Blasgerät einsatzbereit machen
Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:
- Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:
- Blasgerät, 4.6.1.
- Akku, 4.6.2.
– Ladegerät, 4.6.3.
- Akku prüfen, 10.2.
- Akku vollständig laden, 6.2.
▶ Blasgerät reinigen, 15.1.
▶ Düse anbauen, 7.1.
▶ Bedienungselemente prüfen, [1]10.1.
▶ Falls während der Prüfung der Bedienungselemente 3 LEDs rot blinken: Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
Im Blasgerät besteht eine Störung.
▶ Falls die Schritte nicht durchgeführt werden können: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen.
6 Akku laden und LEDs
6.1 Ladegerät an eine Wand montieren
Das Ladegerät kann an eine Wand montiert werden.
2
3
a
b
c
d
e
e
0000-GXX-0609-A0
▶Ladegerät so an eine Wand montieren, dass folgende Bedingungen erfüllt sind:
– Geeignetes Befestigungsmaterial wird verwendet.
– Das Ladegerät ist waagrecht.
– Folgende Maße sind eingehalten:
- a = mindestens 100 mm
-b (für AL 101) = 75 mm
- b (für AL 300 und AL 500) = 120 mm
-c=4,5mm
-d=9mm
-e=2,5mm
6.2 Akku laden
Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/charging-times angegeben.
Wenn der Netzstecker in einer Steckdose eingesteckt ist und der Akku in das Ladegerät eingesetzt wird, startet der Ladevorgang automatisch. Wenn der Akku vollständig geladen ist, schaltet sich das Ladegerät automatisch ab.
Während des Ladens erwärmen sich der Akku und das Ladegerät.
2
3
4
5
6
7
0000-GXX-0628-A0
- Netzstecker (6) in eine gut zugängliche Steckdose (7) stecken.
Das Ladegerät (3) führt einen Selbsttest durch. Die LED (4) leuchtet ca. 1 Sekunde lang grün und ca. 1 Sekunde lang rot.
▶ Anschlussleitung (5) verlegen.
- Akku (2) in die Führungen des Ladegeräts (3) einsetzen und bis zum Anschlag drücken.
Die LED (4) leuchtet grün. Die LEDs (1) leuchten grün und der Akku (2) wird geladen.
▶ Falls die LED (4) und die LEDs (1) nicht mehr leuchten: Der Akku (2) ist vollständig geladen und kann aus dem Ladegerät (3) herausgenommen werden.
▶ Falls das Ladegerät (3) nicht mehr verwendet wird: Netzstecker (6) aus der Steckdose (7) ziehen.
6.3 Ladezustand anzeigen
0000
1
80-100%
60-80%
40-60%
90-40%
0-20%
0000-GXX-0629-AO
▶ Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an.
▶ Falls die rechte LED grün blinkt: Akku laden.
6.4 LEDs am Akku
Die LEDs können den Ladezustand des Akkus oder Störungen anzeigen. Die LEDs können grün oder rot leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt.
- Falls die LEDs rot leuchten oder blinken: Störungen beheben, 17.1.
Im Blasgerät oder im Akku besteht eine Störung.
6.5 LED am Ladegerät
Die LED zeigt den Status des Ladegeräts an.
Falls die LED grün leuchtet, wird der Akku geladen.
- Falls die LED rot blinkt: Störungen beheben. Im Ladegerät besteht eine Störung.
7 Blasgerät zusammenbauen
7.1 Düse anbauen, verstellen und abbauen
Die Düse kann abhängig von der Körpergröße des Benutzers in 3 Positionen an das Blasrohr angebaut werden. Die Positionen sind am Blasrohr markiert.
- Blasgerät ausschalten und Akku herausnehmen.
2
3
4
0000-GXX-0625-A0
- Zapfen (3) und Nut (2) auf gleiche Höhe bringen.
- Düse (1) bis zur gewünschten Position auf das Blasrohr (4) schieben.
▶ Düse (1) so lange drehen, bis sie einrastet.
8 Akku einsetzen und herausnehmen
8.1 Akku einsetzen
2
3
0000-GXX-0521-A0
- Akku (1) so lange in den Akku-Schacht (2) drücken, bis ein Klick zu hören ist.
Die Pfeile (3) am Akku (1) sind noch sichtbar und der Akku (1) ist im Akku-Schacht (2) gesichert. Zwischen dem Blasgerät und dem Akku (1) besteht kein elektrischer Kontakt.
- Akku (1) bis zum Anschlag in den Akku-Schacht (2) drücken.
Der Akku (1) rastet mit einem zweiten Klick ein und schließt bündig mit dem Gehäuse des Blasgeräts ab.
8.2 Akku herausnehmen
▶ Blasgerät auf eine ebene Fläche stellen.
▶ Eine Hand so vor den Akku-Schacht halten, dass der Akku (2) nicht herunterfallen kann.
2
0000-GX-2384-A0
▶ Sperrhebel (1) mit der anderen Hand drücken.
Der Akku (2) ist entriegelt und kann herausgenommen werden.
9 Blasgerät einschalten und ausschalten
9.1 Blasgerät einschalten
- Blasgerät mit einer Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.
2
3
STIRIL
0000-GXX-2083-A1
- Entsperrschieber (1) mit dem Daumen in Richtung Blasrohr schieben und halten.
- Schalthebelsperre (2) mit der Hand drücken und gedrückt halten.
Der Entsperrschieber (1) kann losgelassen werden.
[Non-Text]
- Schalthebel (3) mit dem Zeigefinger drücken und gedrückt halten.
Das Blasgerät beschleunigt und Luft strömt aus der Düse.
9.2 Blasgerät ausschalten
- Schalthebel und Schalthebelsperre loslassen. Luft strömt nicht mehr aus der Düse.
▶ Falls weiterhin Luft aus der Düse strömt: Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Das Blasgerät ist defekt.
10 Blasgerät und Akku prüfen
10.1 Bedienungselemente prüfen
Entsperrschieber, Schalthebelsperre und Schalthebel
- Akku herausnehmen.
▶ Versuchen, den Schalthebel zu drücken, ohne den Entsperrschieber und die Schalthebelsperre zu drücken.
▶ Falls sich der Schalthebel drücken lässt: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Entsperrschieber oder die Schalthebelsperre sind defekt.
- Entsperrschieber mit dem Daumen in Richtung Blasrohr schieben und halten.
▶ Schalthebelsperre drücken und gedrückt halten.
▶ Schalthebel drücken.
- Schalthebel, Schalthebelsperre und Entsperrschieber loslassen.
▶ Falls der Schalthebel, die Schalthebelsperre oder der Entsperrschieber schwergängig sind oder nicht in die Ausgangsposition zurückfedern: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schalthebel, die Schalthebelsperre oder der Entsperrschieber sind defekt.
Blasgerät einschalten
- Akku einsetzen.
deutsch
11 Mit dem Blasgerät arbeiten
- Entsperrschieber mit dem Daumen in Richtung Blasrohr schieben und halten.
- Schalthebelsperre drücken und gedrückt halten.
- Schalthebel drücken und gedrückt halten. Luft strömt aus der Düse.
▶ Falls 3 LEDs rot blinken: Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
Im Blasgerät besteht eine Störung.
- Schalthebel loslassen.
Luft strömt nicht mehr aus der Düse.
▶ Falls weiterhin Luft aus der Düse strömt: Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Das Blasgerät ist defekt.
10.2 Akku prüfen
- Drucktaste am Akku drücken. Die LEDs leuchten oder blinken.
▶ Falls die LEDs nicht leuchten oder blinken: Akku nicht verwenden und einen STIHL Fachhändler aufsuchen. Im Akku besteht eine Störung.
11 Mit dem Blasgerät arbeiten
11.1 Blasgerät halten und führen
- Blasgerät mit einer Hand am Bedienungsgriff so festhalten und führen, dass der Daumen den Bedienungsgriff umschließt.
11.2 Blasen
▶ Düse auf den Boden richten.
- Langsam und kontrolliert vorwärts gehen.
12 Nach dem Arbeiten
12.1 Nach dem Arbeiten
- Blasgerät ausschalten und Akku herausnehmen.
▶ Falls das Blasgerät nass ist: Blasgerät trocknen lassen.
▶ Falls der Akku nass ist: Akku trocknen lassen.
▶ Blasgerät reinigen.
- Akku reinigen.
13 Transportieren
13.1 Blasgerät transportieren
- Blasgerät ausschalten und Akku herausnehmen.
- Blasgerät mit einer Hand am Bedienungsgriff tragen.
14 Aufbewahren
deutsch
▶ Falls das Blasgerät in einem Fahrzeug transportiert wird: Blasgerät so sichern, dass das Blasgerät nicht umkippen und sich nicht bewegen kann.
13.2 Akku transportieren
- Blasgerät ausschalten und Akku herausnehmen.
- Sicherstellen, dass der Akku im sicherheitsgerechten Zustand ist.
- Akku so verpacken, dass folgende Bedingungen erfüllt sind:
– Die Verpackung ist elektrisch nicht leitfähig.
– Der Akku kann sich in der Verpackung nicht bewegen.
▶ Verpackung so sichern, dass sie sich nicht bewegen kann.
Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen-Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft.
Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben.
14 Aufbewahren
14.1 Blasgerät aufbewahren
- Blasgerät ausschalten und Akku herausnehmen.
- Blasgerät so aufbewahren, dass folgende Bedingungen erfüllt sind:
– Das Blasgerät ist außerhalb der Reichweite von Kindern.
– Das Blasgerät ist sauber und trocken.
14.2 Akku aufbewahren
STIHL empfiehlt, den Akku in einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufzubewahren.
- Akku so aufbewahren, dass folgende Bedingungen erfüllt sind:
– Der Akku ist außerhalb der Reichweite von Kindern.
– Der Akku ist sauber und trocken.
– Der Akku ist in einem geschlossenen Raum.
- Der Akku ist getrennt vom Blasgerät und Ladegerät.
- Der Akku ist in einer elektrisch nicht leitfähigen Verpackung.
- Der Akku ist im Temperaturbereich zwischen - 10 °C und + 50 °C.
14.3 Ladegerät aufbewahren
▶ Netzstecker aus der Steckdose ziehen.
- Akku herausnehmen.
- Anschlussleitung aufwickeln und am Ladegerät befestigen.
- Ladegerät so aufbewahren, dass folgende Bedingungen erfüllt sind:
– Das Ladegerät ist außerhalb der Reichweite von Kindern.
– Das Ladegerät ist sauber und trocken.
– Das Ladegerät ist in einem geschlossenen Raum.
– Das Ladegerät ist getrennt vom Akku.
– Das Ladegerät ist nicht an der Anschlussleitung aufgehängt.
– Das Ladegerät ist im Temperaturbereich zwischen + 5 °C und + 40 °C.
15 Reinigen
15.1 Blasgerät reinigen
- Blasgerät ausschalten und Akku herausnehmen.
- Blasgerät mit einem feuchten Tuch reinigen.
- Schutzgitter mit einem Pinsel oder einer weichen Bürste reinigen.
- Fremdkörper aus dem Akku-Schacht entfernen und den Akku-Schacht mit einem feuchten Tuch reinigen.
- Elektrische Kontakte im Akku-Schacht mit einem Pinsel oder einer weichen Bürste reinigen.
15.2 Akku reinigen
- Akku mit einem feuchten Tuch reinigen.
15.3 Ladegerät reinigen
- Netzstecker aus der Steckdose ziehen.
▶ Ladegerät mit einem feuchten Tuch reinigen.
- Elektrische Kontakte des Ladegeräts mit einem Pinsel oder einer weichen Bürste reinigen.
16 Warten und Reparieren
16.1 Blasgerät warten und reparieren
Der Benutzer kann das Blasgerät nicht selbst warten und nicht reparieren.
▶ Falls das Blasgerät gewartet werden muss oder defekt oder beschädigt ist: Einen STIHL Fachhändler aufsuchen.
16.2 Akku warten und reparieren
Der Akku muss nicht gewartet werden und kann nicht repariert werden.
▶ Falls der Akku defekt oder beschädigt ist: Akku ersetzen.
16.3 Ladegerät warten und reparieren
Das Ladegerät muss nicht gewartet werden und kann nicht repariert werden.
▶Falls das Ladegerät defekt oder beschädigt ist: Ladegerät ersetzen.
▶Falls die Anschlussleitung defekt oder beschädigt ist: Ladegerät nicht verwenden und Anschlussleitung von einem STIHL Fachhändler ersetzen lassen.
17 Störungen beheben
17.1 Störungen des Blasgeräts oder des Akkus beheben
| Störung LEDs am Akku Ursache Abhilfe | | |
| Das Blasgerät läuft beim Einschalten nicht an. | 1 LED blinkt grün. | Der Ladezustand des Akkus ist zu gering. | ▸ Akku laden. |
| 1 LED leuchtet rot. | Der Akku ist zu warm oder zu kalt. | ▸ Akku herausnehmen.▸ Akku abkühlen oder erwärmen lassen. |
| 3 LEDs blinken rot. | Im Blasgerät besteht eine Störung. | ▸ Akku herausnehmen.▸ Elektrische Kontakte im Akku-Schacht reinigen.▸ Akku einsetzen.▸ Blasgerät einschalten.▸ Falls weiterhin 3 LEDs rot blinken: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen. |
| 3 LEDs leuchten rot. | Das Blasgerät ist zu warm. | ▸ Akku herausnehmen.▸ Blasgerät abkühlen lassen. |
| 4 LEDs blinken rot. | Im Akku besteht eine Störung. | ▸ Akku herausnehmen und erneut einsetzen.▸ Blasgerät einschalten.▸ Falls weiterhin 4 LEDs rot blinken: Akku nicht verwenden und einen STIHL Fachhändler aufsuchen. |
| Die elektrische Verbindung zwischen dem Blasgerät und dem Akku ist unterbrochen. | ▸ Akku herausnehmen.▸ Elektrische Kontakte im Akku-Schacht reinigen.▸ Akku einsetzen. |
| Das Blasgerät oder der Akku sind feucht. | ▸ Blasgerät oder Akku trocknen lassen. |
| Das Blasgerät schaltet im Betrieb ab. | 3 LEDs leuchten rot. | Das Blasgerät ist zu warm. | ▸ Akku herausnehmen.▸ Blasgerät abkühlen lassen. |
| | Es besteht eine elektrische Störung. | ▸ Akku herausnehmen und erneut einsetzen.▸ Blasgerät einschalten. |
| Störung LEDs am Akku Ursache Abhilfe | | | |
| Die Betriebszeit des Blasgeräts ist zu kurz. | | Der Akku ist nicht vollständig geladen. | ▸ Akku vollständig laden. |
| Die Lebensdauer des Akkus ist überschritten. | ▸ Akku ersetzen. |
| Nach dem Einsetzen des Akkus in das Ladegerät startet der Ladevorgang nicht. | 1 LED leuchtet rot. | Der Akku ist zu warm oder zu kalt. | ▸ Akku im Ladegerät eingesetzt lassen.Der Ladevorgang startet automatisch, sobald der zulässige Temperaturbereich erreicht ist. |
17.2 Störungen des Ladegeräts beheben
| Störung LED am Ladegerät Ursache Abhilfe | |
| Der Akku wird nicht geladen. | Die LED blinkt rot. | Die elektrische Verbindung zwischen dem Ladegerät und dem Akku ist unterbrochen. | ► Akku herausnehmen.► Elektrische Kontakte am Ladegerät reinigen.► Akku einsetzen. |
| | Im Ladegerät besteht eine Störung. | ► Ladegerät nicht verwenden und einen STIHL Fachhändler aufsuchen. |
18 Technische Daten
18.1 Blasgerät STIHL BGA 57
– Zulässiger Akku: STIHL AK
– Luftgeschwindigkeit mit angebauter Düse: 46 m/s
– Gewicht ohne Akku: 2,3 kg
Die Laufzeit ist unter www.stihl.com/battery-life angegeben.
18.2 Akku STIHL AK
- Akku-Technologie: Lithium-Ionen
- Spannung: 36 V
– Kapazität in Ah: siehe Leistungsschild
– Energieinhalt in Wh: siehe Leistungsschild
– Gewicht in kg: siehe Leistungsschild
- Zulässiger Temperaturbereich für Verwendung und Aufbewahrung: - 10 °C bis + 50 °C
18.3 Ladegerät STIHL AL 101
– Nennspannung: siehe Leistungsschild
– Frequenz: siehe Leistungsschild
– Nennleistung: siehe Leistungsschild
– Ladestrom: siehe Leistungsschild
- Zulässiger Temperaturbereich für Verwendung und Aufbewahrung: + 5 °C bis + 40 °C
Die Ladezeiten sind unter www.stihl.com/charging-times angegeben.
18.4 Verlängerungsleitungen
Wenn eine Verlängerungsleitung verwendet wird, muss sie einen Schutzleiter haben und deren Adern müssen abhängig von der Spannung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte haben:
Falls die Nennspannung auf dem Leistungsschild 220 V bis 240 V ist:
– Leitungslänge bis 20 m: AWG 15 / 1,5 mm ^2
– Leitungslänge 20 m bis 50 m: AWG 13 / 2,5 mm ^2
Falls die Nennspannung auf dem Leistungsschild 100 V bis 127 V ist:
– Leitungslänge bis 10 m: AWG 14 / 2,0 mm ^2
– Leitungslänge 10 m bis 30 m: AWG 12 / 3,5 mm ^2
18.5 Schallwerte und Vibrationswerte
Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrationswerte beträgt 2 m/s².
STIHL empfiehlt, einen Gehörschutz zu tragen.
- Schalldruckpegel L_pA gemessen nach EN 50636-2-100: 79 dB(A).
- Schallleistungspegel L_wA gemessen nach EN 50636-2-100: 90 dB(A).
- Vibrationswert a_hv gemessen nach EN 50636-2-100, Bedienungsgriff: < 2,5 ~m / s^2 .
Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten herangezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden. Die tatsächliche Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten
berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft.
Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.
18.6 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.
19 Ersatzteile und Zubehör
19.1 Ersatzteile und Zubehör
STIHL Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.
Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.
20 Entsorgen
- Blasgerät, Akku und Ladegerät, Zubehör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen.
21.1 Blasgerät STIHL BGA 57
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
– Bauart: Akku-Blasgerät
- Fabrikmarke: STIHL
- Typ: BGA 57
– Serienidentifizierung: 4523
den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 60335-1 und EN 50636-2-100.
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V verfahren.
– Gemessener Schallleistungspegel: 90 dB(A)
– Garantierter Schallleistungspegel: 92 dB(A)
Die Technischen Unterlagen sind bei der Produktzulassung der ANDREAS STIHL AG & Co. KG aufbewahrt.
Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Blasgerät angegeben.
Waiblingen, 10.12.2019
ANDREAS STIHL AG & Co. KG
i. V.
Thomas Ems
22 Anschriften
deutsch
Thomas Elsner, Leiter Produktmanagement und Services
Dieses Ladegerät ist in Übereinstimmung mit folgenden Richtlinien gefertigt und in Verkehr gebracht worden: 2014/35/EU, 2014/30/EU und 2011/65/EU.
Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Ladegerät angegeben.
Die vollständige EG-Konformitätserklärung ist bei der Firma ANDREAS STIHL AG & Co. KG, Badstraße 115, 71336 Waiblingen, Deutschland erhältlich.
22 Anschriften
22.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
22.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
ANDREAS STIHL AG & Co. KG
Badstrasse 115
D-71336 Waiblingen
Germany
Waiblingen, 10.12.2019
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Allemagne
ANDREAS STIHL AG & Co. KG
Produktzulassung (Service Homologation Produits).
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Germania
Waiblingen, 10.12.2019
ANDREAS STIHL AG & Co. KG
p.p.
18 Technische gegevens 121
18.1 Bladblazer STIHL BGA 57 .....121
18.2 STIHL AK-accu 121
STIHL
0458-807-9621-A
18 Technische gegevens
18.1 Bladblazer STIHL BGA 57
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Duitsland
ANDREAS STIHL AG & Co. KG
