BEDIENUNGSANLEITUNG HBS20X DEXTER

HBS20X Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AusgabeNr. 3901504953_2005 Rev.Nr. 18/02/2025

Bandsäge Originalbetriebsanleitung

Erklärung der Symbole auf dem Gerät Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich! Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Tragen Sie Schutzhandschuhe. Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport müs- sen Sie das Gerät ausschalten und von der Stromversorgung trennen. Sägebandrichtung Das Produkt entspricht den geltenden europäischen Richtlinien.DE

Inhaltsverzeichnis: Seite:

13. Entsorgung und Wiederverwertung ..................................................... 20

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

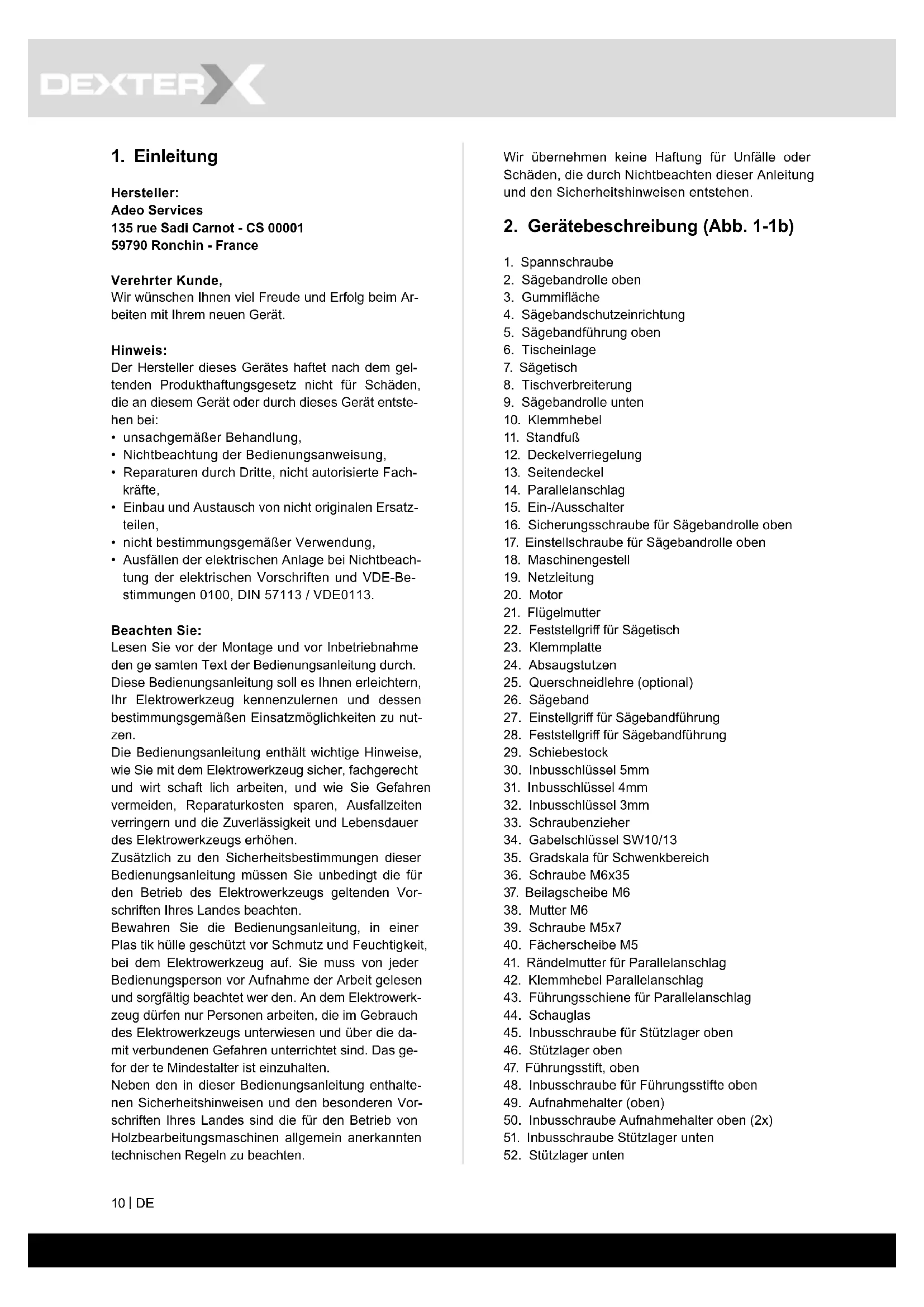

2. Gerätebeschreibung (Abb. 1-1b)

2. Sägebandrolle oben

4. Sägebandschutzeinrichtung

5. Sägebandführung oben

8. Tischverbreiterung

9. Sägebandrolle unten

12. Deckelverriegelung

14. Parallelanschlag

15. Ein-/Ausschalter

16. Sicherungsschraube für Sägebandrolle oben

17. Einstellschraube für Sägebandrolle oben

18. Maschinengestell

22. Feststellgri󰀨 für Sägetisch

27. Einstellgri󰀨 für Sägebandführung

28. Feststellgri󰀨 für Sägebandführung

35. Gradskala für Schwenkbereich

40. Fächerscheibe M5

41. Rändelmutter für Parallelanschlag

42. Klemmhebel Parallelanschlag

43. Führungsschiene für Parallelanschlag

45. Inbusschraube für Stützlager oben

47. Führungsstift, oben

48. Inbusschraube für Führungsstifte oben

49. Aufnahmehalter (oben)

50. Inbusschraube Aufnahmehalter oben (2x)

51. Inbusschraube Stützlager unten

52. Stützlager unten

Hersteller: Adeo Services 135 rue Sadi Carnot - CS 00001 59790 Ronchin - France Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entste- hen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nut- zen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerk- zeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Si cherheitshinweisen und den besonderen Vor- schriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.DE

53. Schraube Aufnahmehalter unten

55. Inbusschraube für Führungsstifte unten

56. Führungsstift, unten

57. Aufnahmehalter (unten)

58. Schraube (Sägetischjustierung)

59. Mutter (Sägetischjustierung)

60. Schiebestockhalterung

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. m ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststo󰀨beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! 1x Bandsäge 1x Sägetisch (7) 1x Tischverbreiterung (8) mit Führungsschiene (43) 1x Parallelanschlag (14) 1x Schiebestock (29) 1x Gabelschlüssel SW 10/ 13 (34) 3x Inbussschlüssel 3mm (32)/4mm(31)/5mm (30) 1x Schraube M6x35 (36) 1x Beilagscheibe M6 (37) 1x Mutter M6 (38) 2x Schraube M5x7 (39) 2x Fächerscheibe M5 (40) 1x Original Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Die Bandsäge dient zum Längs- und Querschneiden von Hölzern oder holzähnlichen Werkstücken. Rund- materialien dürfen nur mit geeigneten Haltevorrich- tungen geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Säge- bänder verwendet werden. Bestandteil der bestim- mungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefah- ren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige all- gemeine Regeln in arbeitsmedizinischen und sicher- heitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Trotz bestimmungsmäßiger Verwendung können be- stimmte Restrisikofaktoren nicht vollständig ausge- räumt werden. Bedingt durch Konstruktion und Auf- bau der Maschine können folgende Punkte auftreten:

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

• Gesundheitsschädliche Emissionen von Holzstäu- ben bei Verwendung in geschlossenen Räumen.

• Unfallgefahr durch Handkontakt in nicht abgedeck- tem Schneidbereich des Werkzeuges.

• Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr).

• Gefährdung durch das Wegschleudern von Werk- stücken oder Werkstückteilen.

• Quetschen der Finger.

• Gefährdung durch Rückschlag.

• Kippen des Werkstückes aufgrund einer unzurei- chenden Werkstückauageäche.

• Berühren des Schneidwerkzeuges.

• Herausschleudern von Astteilen und Werkstückteilen. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG: Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und techni- schen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).12

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzün- den können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzun- gen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektro- werkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewe- genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -au󰀨angeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicher- heitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und siche- rer im angegebenen Leistungsbereich.DE

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vor- sichtsmaßnahme verhindert den unbeabsichtig- ten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek- trowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sauber und frei von Öl und Fett. Rutschige Gri󰀨e und Gri󰀨ächen erlauben keine sichere Be- dienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qua- liziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Zusätzliche Sicherheitshinweise

• Tragen Sie bei allen Wartungsarbeiten am Säge- band Schutzhandschuhe!

• Beim Schneiden von rundem oder unregelmäßig geformten Holz muss eine Einrichtung verwendet werden, die das Werkstück gegen Verdrehen sichert

• Beim Hochkantschneiden von Brettern, muss eine Einrichtung verwendet werden, die das Werkstück gegen Zurückschlagen sichert.

• Zur Einhaltung der Staubemissionswerte bei Holz- bearbeitung und zum sicheren Betrieb, sollte eine Staubabsaugungsanlage mit mindestens 20 m/s Luftgeschwindigkeit angeschlossen werden.

• Geben Sie die Sicherheitshinweise an alle Perso- nen, die an der Maschine arbeiten weiter.

• Verwenden Sie die Säge nicht zum Brennholzsägen.

• Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.

• Überprüfen Sie vor Inbetriebnahme, ob die Span- nung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.

• Kabeltrommel nur im abgerollten Zustand verwenden.

• An der Maschine tätige Personen dürfen nicht ab- gelenkt werden.

• Beachten Sie die Motor- und Sägeband Drehrichtung.

• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

• Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.

• Entfernen Sie nie lose Splitter, Späne oder einge- klemmte Holzteile bei laufendem Sägeband.

• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemeinen anerkannten si- cherheitstechnischen Regeln müssen beachtet werden.

• Merkhefte der Berufsgenossenschaft beachten (VBG 7)

• Stellen Sie die verstellbare Schutzeinrichtungen so ein, dass sie möglichst nahe am Werkstück sind. m ACHTUNG! Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern. ( z.B. Ab- rollständer etc.)

• Die Sägebandschutzeinrichtung (4) muß sich wäh- rend des Transports der Säge in der unteren Posi- tion benden.

• Schutzabdeckungen dürfen nicht zum Transport oder unsachgemäßem Betrieb der Maschine ver- wendet werden.

• Deformierte oder Beschädigte Sägebänder dürfen nicht verwendet werden.

• Abgenutzte Tischeinlage austauschen.

• Niemals die Maschine in Betrieb setzen, wenn die das Sägeband schützende Tür bzw. die trennende Schutzeinrichtung o󰀨en steht.

• Darauf achten, dass die Auswahl des Sägebandes und der Geschwindigkeit für den zu schneidenden Werksto󰀨 geeignet ist.

• Nicht mit der Reinigung des Sägebandes begin- nen, bevor dieses vollständig zum Stillstand ge- kommen ist.

• Bei geraden Schnitten von kleinen Werkstücken gegen den Parallelanschlag ist ein Schiebestock zu verwenden.14

• Tragen Sie beim Umgang mit dem Sägeband und rauen Werksto󰀨en Handschuhe!

• Während des Transportes soll sich die Sägeband- Schutzeinrichtung in der untersten Position und nahe des Sägetisches benden.

• Bei Gehrungsschnitten mit geneigtem Sägetisch ist der Parallelanschlag auf dem unteren Teil des Sägetisches anzuordnen.

• Trennende Schutzeinrichtungen niemals zum An- heben oder Transport verwenden.

• Achten Sie darauf, die Sägeband- Schutzeinrich- tungen zu verwenden und richtig einzustellen.

• Halten Sie mit den Händen einen Sicherheitsab- stand zum Sägeband ein. Benutzen Sie einen Schiebestock für schmale Schnitte.

• Lagern Sie den Schiebestock an der für ihn vorge- sehenen Halterung an der Maschine, damit Sie die- sen aus Ihrer normalen Arbeitsposition erreichen können und immer gri󰀨bereit haben.

• In der normalen Arbeitsposition bendet sich der Bediener vor der Maschine.

• Verwenden Sie keine Kühlüssigkeiten. Der Einsatz von Wasser oder anderen Kühlüssigkei- ten kann zu einem Stromschlag führen.

• Betreiben Sie das Elektrowerkzeuge nicht mit geö󰀨neter Zugangsabdeckung zum Bandsä- geblatt. Der Kontakt mit sich bewegenden Teilen kann zu Körperverletzungen führen. m WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernsthaften oder tödli- chen Verletzungen zu verringern, empfehlen wir Per- sonen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu kon- sultieren, bevor das Elektrowerkzeug bedient wird. Restrisiken Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das laufende Sägeband bei unsachgemäßer Führung des Werkstückes. Verletzungen durch das weg- schleudernde Werkstück bei unsachgemäßer Hal- terung oder Führung, wie Arbeiten ohne Anschlag.

• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche Schutz- ausrüstungen wie Augenschutz tragen. Absaugan- lage einsetzen!

• Verletzungen durch defektes Sägeband. Das Sä- geband regelmäßig auf Unversehrtheit überprüfen.

• Verletzungsgefahr für Finger und Hände beim Säge- bandwechsel. Geeignete Arbeitshandschuhe tragen.

• Verletzungsgefahr beim Einschalten der Maschine durch das anlaufende Sägeband.

• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlußleitungen.

• Gefährdung der Gesundheit durch das laufende Sägeband bei langem Kopfhaar und loser Klei- dung. Persönliche Schutzausrüstung wie Haarnetz und eng anliegende Arbeitskleidung tragen.

• Desweiteren können trotz aller getro󰀨enen Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden wenn die „Allgemeinen Sicherheitshinweise“ und die „Be- stimmungsgemäße Verwendung“, sowie die Bedie- nungsanweisung insgesamt beachtet werden.

Wechselstrommotor 230 - 240 V ~ 50 Hz Leistung S1* 250W, S2** 30 min 350W Leerlaufdrehzahl 1400 min

Sägebandlänge 1400 mm Sägebandbreite 6 - 12 mm Sägebandgeschwindigkeit 900 m/min Schnitthöhe 0 - 80 mm Ausladung 200 mm Sägetischgröße 300 x 300 mm Tischgröße m. Verbreite- rung min. 380x300mm Tischgröße m. Tischver- breiterung max. 535x300mm Tisch neigbar 0° bis 45° Werkstückgröße max. 400 x 400 x 80 mm Gewicht 19 kg Technische Änderungen vorbehalten!

• Betriebsart S1, Dauerbetrieb. ** Betriebsart S2, Kurzzeitbetrieb bei konstanter Be- lastung; Dauer des Nennbetriebs Das Werkstück muss mindestens eine Höhe von 3 mm und eine Breite von 10 mm haben. Die Geräusch- und Vibrationswerte wurden entspre- chend EN 62841 ermittelt. Schalldruckpegel L

77,4 dB Unsicherheit K

3 dB Schallleistungspegel L

90,4 dB Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.DE

Hinweis: Der angegebene Geräuschemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerk- zeugs mit einem anderen verwendet werden. Hinweis: Der angegebene Geräuschemissionswert kann auch zu einer vorläugen Einschätzung der Be- lastung verwendet werden. Warnung: Die Geräuschemissionen können wäh- rend der tatsächlichen Benutzung des Elektrowerk- zeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werk- stück bearbeitet wird. Warnung: Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf ei- ner Abschätzung der Schwingungsbelastung wäh- rend der tatsächlichen Benutzungsbedingungen be- ruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Be- lastung läuft).

7. Vor Inbetriebnahme

Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden. Zu diesem Zweck benden sich im Maschinenfuß Befestigungslöcher.

• Der Sägetisch muss korrekt montiert sein

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

• Das Sägeband muss frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.

• Bevor Sie den Ein- / Ausschalter betätigen, verge- wissern Sie sich, ob das Sägeband richtig montiert ist und bewegliche Teile leichtgängig sind.

• Überzeugen Sie sich vor dem Anschließen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

m ACHTUNG! Vor allen Wartungs- Umrüst- und Montagearbeiten an der Bandsäge ist der Netzste- cker zu ziehen. Montagewerkzeug 1 Gabelschlüssel SW 10/13 1 Inbussschlüssel SW 3 1 Inbussschlüssel SW 4 1 Inbussschlüssel SW 5 1 Schraubenzieher Aus verpackungstechnischen Gründen ist der Säge- tisch und die Tischverbreiterung nicht montiert.

8.1 Sägetisch montieren (Abb. 2-3)

• Entfernen Sie die Flügelmutter (21), den Feststell- gri󰀨 (22), die zwei Scheiben und die Klemmplatte (23). (Abb.2)

• Führen Sie den Sägetisch (7) über das Sägeblatt (26). Befestigen Sie diesen mit der Platte (23), den zwei Scheiben, der Flügelmutter (21) und dem Feststellgri󰀨 (22) an den beiden Schrauben am Maschinengestell (18). (Abb. 3)

• Montieren Sie die Schraube M6x35 (36) mit zwei Beilagscheiben (37) und der Mutter (38) am Tisch. (Abb. 3)

8.2 Montieren der Tischverbreiterung

(Abb. 4 + 4.1 + 4.2 + 4.3 + 4.4)

• Entfernen Sie die beiden Schrauben (39) und Fä- cherscheiben (40) von der Tischverbreiterung (8). (Abb. 4)

• Schieben Sie die Tischverbreiterung (8) auf den an der Maschine montierten Tisch (7). Achten Sie da- bei darauf, dass der Spannhebel (10) geö󰀨net ist (Abb. 4.1+4.2).

• Schieben Sie die Tischverbreiterung ganz an den Tisch (Abb. 4.3) um die beiden Schrauben (39) beidseitig zu xieren. (Abb. 4.4) Achten Sie darauf die Schrauben (39) auf beiden Seiten zu montie- ren. Die beiden Schrauben dienen der Auszugsbe- grenzung der Tischverbreiterung.

8.3 Parallelanschlag montieren (Abb. 5)

• Montieren Sie den Parallelanschlag (14) indem Sie diesen Hinten auegen und den Klemmhebel (42) nach unten xieren.

• Bei der Demontage ziehen Sie den Klemmhebel (42) nach oben und entnehmen den Parallelan- schlag (14).

• Die Klemmkraft des Parallelanschlages kann an der hinteren Rändelmutter (41) eingestellt werden.

8.4 Einstellen der Schnittbreite (Abb. 5 + 5.1)

• Beim Längsschneiden von Holzteilen muss der Pa- rallelanschlag (14) verwendet werden.

• Setzen Sie den Parallelanschlag (14) auf die Füh- rungsschiene (43) rechts oder links vom Sägeblatt.

• Auf der Führungsschiene für Parallelanschlag (43) benden sich 2 Skalen, welche den Abstand zwi- schen Anschlagschiene und Sägeblatt anzeigen.

• Parallelanschlag (14) auf das gewünschte Maß am Schauglas (44) einstellen und mit dem Klemmhe- bel (42) für Parallelanschlag xieren. (Abb. 5)

8.5 Benutzen der Tischverbreiterung (Abb. 6-6.2)

- Bei besonders breiten Werkstücken sollte immer die Tischverbreiterung (8) benutzt werden.16

- Lösen Sie den Klemmhebel (10) und ziehen Sie die Tischverbreiterung soweit heraus, dass das zu sä- gende Werkstück darauf auiegen kann, ohne zu kippen. (Abb. 6.2)

8.6 Sägeband spannen (Abb. 1)

m ACHTUNG! Bei längerem Stillstand der Säge muss das Sägeband entspannt werden, d.h. vor dem Einschalten der Säge ist die Sägeblattspan- nung zu prüfen.

• Spannschraube (1) zum Spannen des Sägebandes (26) im Uhrzeigersinn drehen. Die richtige Span- nung des Sägebandes kann durch einen seitlichen Fingerdruck gegen das Sägeband, etwa mittig zwischen den beiden Sägebandrollen (2+9) fest- gestellt werden. Hierbei sollte sich das Sägeband (26) nur minimal (ca. 1-2 mm) drücken lassen.

• Das ausreichend gespannte Sägeband hat einen metallischen Klang, wenn es angetippt wird.

• Entspannen Sie das Sägeband, wenn es längere Zeit nicht in Benutzung sein wird, damit es nicht überdehnt wird. m ACHTUNG! Bei zu hoher Spannung kann das Sägeband brechen. VERLETZUNGSGEFAHR! Bei zu geringer Spannung kann die angetriebene Säge- bandrolle (9) durchdrehen, wodurch das Sägeband stehen bleibt.

8.7 Sägeband einstellen (Abb. 1 + 1a)

m ACHTUNG! Bevor die Einstellung des Sägeban- des durchgeführt werden kann, muss das Sägeband korrekt gespannt werden.

• Seitendeckel (13) durch Lösen der Deckelverriege- lung (12) mit Hilfe des Schraubenziehers (33) ö󰀨nen.

• Obere Sägebandrolle (2) langsam im Uhrzeiger- sinn drehen. Das Sägeband (26) sollte mittig auf der Sägebandrolle (2) laufen. Ist dies nicht der Fall, so muss der Neigungswinkel der oberen Sägeban- drolle (2) korrigiert werden.

• Läuft das Sägeband (26) mehr zur hinteren Kante der Sägebandrolle (2), so muss die Einstellschrau- be (17) gegen den Uhrzeigersinn gedreht werden.

• Ö󰀨nen Sie die Sicherungsschraube für die obere Sägebandrolle (16).

• Untere Sägebandrolle (9) langsam mit einer Hand dre- hen, um die Lage des Sägebandes (26) zu überprüfen.

• Läuft das Sägeband (26) zur vorderen Kante der Sägebandrolle (2), so ist die Einstellschraube (17) im Uhrzeigersinn zu drehen.

• Nach dem Einstellen der oberen Sägebandrolle (2) ist die Position des Sägebandes (26) auf der unte- ren Sägebandrolle (9) zu kontrollieren. Das Sägeband (26) sollte hier ebenfalls in der Mitte der Sägebandrolle (9) liegen. Ist dies nicht der Fall, so ist die Neigung der oberen Sägebandrolle (2) nochmals zu verstellen.

• Bis sich die Verstellung der oberen Sägebandrolle (2) auf die Sägebandposition auf der unteren Säge- bandrolle (9) auswirkt, ist die Sägebandrolle einige Male zu drehen.

• Sicherungsschraube für Sägebandrolle oben (16) festziehen.

• Nach erfolgter Einstellung sind die Seitendeckel (13) wieder zu schließen und mit den Deckelverrie- gelungen (12), mit Hilfe des Schraubenziehers (33), zu sichern.

8.8 Sägebandführung einstellen (Abb. 7-10)

Sowohl Stützlager (46 + 52) als auch Führungstifte (47 + 56) müssen nach jedem Sägebandwechsel neu eingestellt werden.

• Seitendeckel (13) durch Lösen der Deckelverrie- gelung (12) mit Hilfe des Schraubenziehers (33) ö󰀨nen.

8.8.1 Oberes Stützlager (46) (Abb.7)

• Inbusschraube Stützlager oben (45) lockern.

• Stützlager (46) so weit verschieben bis es das Sä- geband (26) gerade nicht mehr berührt (Abstand max. 0,5 mm).

• Inbusschraube Stützlager oben (45) wieder festzie- hen.

8.8.2 Unteres Stützlager (52) einstellen (Abb. 9)

• Sägetisch analog 8.1 in umgekehrter Richtung de- montieren.

• Inbusschraube Stützlager unten (51) lösen.

• Stützlager unten (52) so weit verschieben, bis es das Sägeband (26) gerade nicht mehr berührt (Ab- stand max. 0,5 mm).

• Inbusschraube Stützlager unten (51) wieder fest- ziehen.

8.8.3 Obere Führungsstifte (47) einstellen

• Inbusschrauben Aufnahmehalter oben (50) lockern

• Aufnahmehalter oben (49) der Führungsstifte oben (47) verschieben, bis die Vorderkante der Füh- rungsstifte (47) ca. 1 mm hinter dem Zahngrund des Sägebandes liegt.

• Inbusschrauben Aufnahmehalter oben (50) wieder festziehen. m ACHTUNG! Das Sägeband wird unbrauchbar, wenn die Zähne bei laufendem Sägeband die Füh- rungstifte berühren.

• Inbusschrauben Führungsstifte oben (48) lockern.

• Führungsstite (47) Richtung Sägeband schieben! m Achtung! Abstand zwischen den Führungsstiften (47) und dem Sägeband (26) darf max. 0,5 mm beträgt. (Sägeband darf nicht klemmen)

• Inbusschrauben (48) wieder festziehen.

• Obere Sägebandrolle (2) einige Male im Uhrzeiger- sinn drehen.DE

• Einstellung der Führungsstifte oben (47) nochmals überprüfen und gegebenenfalls nachjustieren.

• Gegebenenfalls Stützlager oben (46) (8.8.1) nach- stellen.

8.8.4 Untere Führungsstifte (56) einstellen

• Schraube Aufnahmehalter unten (53) lockern (In- busschlüssel SW 5)

• Aufnahmehalter unten (57) der Führungsstifte un- ten (56) verschieben, bis die Vorderkante der Füh- rungsstifte unten (56) ca. 1 mm hinter dem Zahn- grund des Sägebandes liegt.

• Schraube Aufnahmehalter unten (53) wieder fest- ziehen. m ACHTUNG! Das Sägeband wird unbrauchbar, wenn die Zähne bei laufendem Sägeband die Füh- rungstifte berühren.

• Inbusschrauben Führungsstifte unten (55) lockern.

• Die beiden Führungsstifte unten (56) so weit in Richtung Sägeband schieben, bis der Abstand zwischen den Führungsstiften (56) und dem Sä- geband (26) max. 0,5 mm beträgt. (Sägeband darf nicht klemmen)

• Inbusschrauben für Führungsstifte unten (55) wie- der festziehen.

• Untere Sägebandrolle (9) einige Male im Uhrzei- gersinn drehen.

• Einstellung der Führungsstifte unten (56) nochmals überprüfen und gegebenenfalls nachjustieren.

• Gegebenenfalls Stützlager unten (52) (8.8.2) nach- stellen.

8.9 Obere Sägebandführung (5) einstellen (Abb. 11)

• Feststellgri󰀨 für Sägebandführung (28) lockern.

• Sägebandführung (5), durch drehen des Einstell- gri󰀨es für Sägebandführung (27) so nahe wie mög- lich (Abstand ca. 2-3 mm) auf das zu schneidende Material absenken.

• Feststellgri󰀨 (28) wieder festziehen.

• Die Einstellung ist vor jedem Schneidevorgang zu kontrollieren bzw. neu einzustellen.

8.10 Sägetisch (7) auf 90° justieren (Abb.2+12+13)

• Obere Sägebandführung (5) ganz nach oben stel- len. (8.9)

• Feststellgri󰀨 (22) und Flügelmutter (21) lockern (Abb. 2).

• Winkel zwischen Sägeband (26) und Sägetisch (7) anlegen. Winkel nicht im Lieferumfang enthalten.

• Sägetisch (7), durch drehen so weit neigen, bis der Winkel zum Sägeband (26) genau 90° beträgt. Liegt der Sägetisch bereits auf der Schraube (58) auf und 90°Winkel kann nicht eingestellt werden, Mutter (59) lösen und Schraube (58) durch Drehen im Uhrzeigersinn verkürzen.

• Feststellgri󰀨 (22) und Flügelmutter (21) wieder fest- ziehen.

• Mutter (59) gegebenenfalls lockern.

• Schraube (58) so weit verstellen, bis der Sägetisch auf der Unterseite berührt wird.

• Mutter (59) wieder festziehen um die Schraube (58) zu xieren.

8.11 Welches Sägeband verwenden

Das in der Bandsäge mitgelieferte Sägeband ist für den universellen Gebrauch vorgesehen. Folgende Kriterien sollten Sie bei der Auswahl des Sägeban- des beachten:

• Mit einem schmalen Sägeband können Sie engere Radien schneiden als mit einem breiten.

• Ein breites Sägeband verwendet man, wenn man ei- nen geraden Schnitt durchführen will. Dies ist vor allem beim Schneiden von Holz wichtig. Das Sägeband hat die Tendenz, der Holzmaserung zu folgen und somit leicht von der gewünschten Schnittlinie abzuweichen.

• Feingezahnte Sägebänder schneiden glatter, aber auch langsamer, als grob gezahnte Sägebänder. m ACHTUNG! Niemals verbogene oder eingerisse- ne Sägebänder verwenden!

8.12 Schiebestockhalter (Abb. 14)

Die Schiebestockhalterung (60) ist am Maschinenge- stell vormontiert. Bei Nichtgebrauch muss der Schie- bestock (29) immer an der Schiebestockhalterung verstaut werden.

8.13 Tischeinlage austauschen (Abb. 15)

Bei Verschleiß oder Beschädigung ist die Tischeinla- ge (6) zu tauschen, ansonsten besteht erhöhte Ver- letzungsgefahr.

• Die verschlissene Tischeinlage (6) nach oben he- rausnehmen.

• Die Montage der neuen Tischeinlage erfolgt in um- gekehrter Reihenfolge.

8.14 Sägeband wechseln (Abb. 1a+1b+16)

• Sägebandführung (5) auf ca. halbe Höhe zwischen Sägetisch (7) und Maschinengestell (18) einstellen.

• Deckelverriegelungen (12) lösen und Seitendeckel (13) ö󰀨nen.

• Entfernen Sie die Schraube M6x35 (36) mit zwei Beilagscheiben (37) und der Mutter (38) vom Tisch. (Abb. 3)

• Sägeband (26) durch Drehen der Spannschraube (1), entgegen dem Uhrzeigersinn, entspannen.

• Sägeband (26) von den Sägebandrollen (2+9) und durch den Schlitz in Sägetisch (7) herausnehmen.

• Das neue Sägeband (26) mittig auf die beiden Sä- gebandrollen (2+9) wieder aufsetzen. Die Zähne des Sägebandes (26) müssen nach unten in Rich- tung des Sägetisches zeigen (Abb. 6).

• Sägeband (26) spannen (siehe 8.6)

• Seitendeckel (13) wieder schließen.18

• Montieren Sie die Schraube M6x35 (36) mit zwei Beilagscheiben (37) und der Mutter (38) am Tisch. (Abb. 3)

8.15 Absaugstutzen (Abb. 1a)

Die Bandsäge ist mit einem Absaugstutzen (24) Ø 40mm für Späne ausgestattet. Betreiben Sie das Gerät nur mit einer geeigneten Absaugung. Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

8.16 Querschneidlehre (25) (optional) (Abb. 23)

• Querschneidlehre (25) in eine Nut (A) des Sägeti- sches schieben.

• Gri󰀨schraube (E) lockern.

• Queranschlag (C) drehen, bis das gewünschte Winkelmaß eingestellt ist. Der Pfeil (F) am Quer- anschlag zeigt den eingestellten Winkel.

• Gri󰀨schraube (E) wieder festziehen.

• Die Anschlagschiene (B) kann am Queranschlag (C) verschoben werden. Lösen Sie hierzu die Rän- delschraube (D) und schieben die Anschlagschie- ne (B) in die gewünschte Position. Ziehen Sie die Rändelschraube (D) wieder an m ACHTUNG! Anschlagschiene (B) nicht zu weit in Richtung Sägeblatt schieben. m ACHTUNG! Beim Arbeiten an der Maschine müs- sen sämtliche Schutzeinrichtungen und Abdeckun- gen montiert sein. Das obere und untere Bandrad ist durch einen fest angebrachten Schutz und einen beweglichen Gehäusedeckel verkleidet. Beim Ö󰀨- nen des Gehäusedeckels wird die Maschine abge- schaltet. Ein Einschalten ist nur bei geschlossenem Deckel möglich.

m ACHTUNG! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

9.1 Ein-/Ausschalter (15) (Abb. 17)

• Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden.

• Um die Säge wieder auszuschalten, muss die rote Taste „0“ gedrückt werden.

• Die Bandsäge ist mit einem Unterspannungsschal- ter ausgestattet. Bei einem Stromausfall muss die Bandsäge neu eingeschaltet werden.

9.2 Parallelanschlag (Abb. 5+18)

• Setzen Sie den Parallelanschlag (14) auf die Füh- rungsschiene (43) rechts oder links vom Sägeblatt.

• Spannbügel (42) nach unten drücken um den Par- allelanschlag (14) zu xieren. Die Klemmkraft des Parallelanschlages kann an der hinteren Rändel- mutter (41) eingestellt werden.

• Es ist darauf zu achten, dass der Parallelanschlag (14) immer parallel zum Sägeband (26) verläuft.

9.3 Schrägschnitte (Abb. 20)

Um Schrägschnitte parallel zum Sägeband (26) aus- führen zu können, ist es möglich den Sägetisch (7) von 0° - 45° nach vorne zu neigen.

• Feststellgri󰀨 (22) und Flügelmutter (21) lockern.

• Sägetisch (7), nach vorne neigen, bis das ge- wünschte Winkelmaß auf der Gradskala (35) ein- gestellt ist.

• Feststellgri󰀨 (22) und Flügelmutter (21) wieder fest- ziehen. m ACHTUNG! Bei geneigtem Sägetisch (7) ist der Parallelanschlag (14), in Arbeitsrichtung rechts vom Sägeband (26) anzubringen. Ein Abrutschen des Werkstückes wird somit verhindert.

Folgende Empfehlungen sind Beispiele für den siche- ren Gebrauch von Bandsägen. Die folgenden sicheren Arbeitsweisen werden als Beitrag zur Sicherheit angesehen, können aber nicht für jeden Einsatz angemessen, vollständig oder um- fassend anwendbar sein. Sie können nicht alle mögl- chen, gefährlichen Zustände behandeln und müssen sorgfältig interpretiert werden.

• Bei Arbeiten in geschlossenen Räumen die Ma- schinen an eine Absauganlage anschließen.

• Wenn die Maschine außer Betrieb ist z. B. Arbeitsen- de, entspannen Sie das Sägeband. Einen entspre- chenden Hinweis zum Spannen des Sägebandes für den nächsten Benutzer an der Maschine anbringen.

• Nicht benutzte Sägebänder zusammengelegt und sicher an einem trockenen Platz aufbewahren. Vor der Benutzung auf Fehler (Zähne, Risse) über- prüfen. Fehlerhafte Sägebänder nicht verwenden!

• Beim Hantieren mit Sägebändern geeignete Hand- schuhe tragen.

• Vor Arbeitsbeginn müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine sicher montiert sein.

• Reinigen Sie niemals das Sägeband oder die Sä- gebandführung mit einer handgehaltenen Bürste oder Schaber bei laufendem Sägeband. Verharzte Sägebänder gefährden die Arbeitssicherheit und müssen regelmäßig gereinigt werden.

• Zu Ihrem persönlichen Schutz beim Arbeiten Schutzbrille und Gehörschutz tragen. Bei langem Kopfhaar ein Haarnetz tragen. Lose Ärmel bis über die Ellbogen aufrollen.

• Beim Arbeiten die Sägebandführung immer so nahe wie möglich an das Werkstück anstellen.

• Sorgen Sie im Arbeits- und Umgebungsbereich der Maschine für ausreichende Lichtverhältnisse.DE

• Sägebandführung (5) auf das Werkstück absenken. (siehe 8.9)

• Säge einschalten. (siehe 9.1)

• Eine Kante des Werkstücks, mit der rechten Hand, gegen den Parallelanschlag (14) drücken, während die ache Seite auf dem Sägetisch (7) auiegt.

• Werkstück mit gleichmäßigem Vorschub entlang des Parallelanschlages (14) in das Sägeband (26) schieben.

• Wichtig: Lange Werkstücke müssen gegen Abkip- pen am Ende des Schneidvorganges gesichert werden (z.B. mit Abrollständer etc.)

10.2 Ausführung von Schrägschnitten (Abb. 20)

• Sägetisch auf gewünschten Winkel einstellen (siehe 9.3).

• Schnitt wie unter 10.1 beschrieben durchführen. Achten Sie bei Schrägschnitten darauf, den Parallel- anschlag nur rechts vom Sägeband zu verwenden.

10.3 Freihandschnitte (Abb. 21)

• Eine der wichtigsten Merkmale einer Bandsäge ist das problemlose Schneiden von Kurven und Radien.

• Sägebandführung (5) auf Werkstück absenken. (siehe 8.9)

• Werkstück fest auf den Sägetisch (7) drücken und langsam in das Sägeband (26) schieben.

• In vielen Fällen ist es hilfreich, Kurven und Ecken ungefähr 6 mm entfernt von der Linie grob auszu- sägen.

• Sollten Sie Kurven sägen müssen, die für das verwendete Sägeband zu eng sind, müssen Hilfs- schnitte bis zur Vorderseite der Kurve gesägt wer- den. Anschließend kann der endgültige Radius ausgesägt werden.

10.4 Ausführen von Schnitten mit der Quer-

schneidlehre (Abb. 22 + Abb. 23)

• Querschneidlehre (25) auf gewünschten Winkel einstellen (siehe 8.16)

• Schnitt wie unter 10.1 beschrieben durchführen.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbstän- dig ab. Nach einer Abkühlzeit (zeitlich unterschied- lich) lässt sich der Motor wieder einschalten.

• Benutzen Sie für gerade Schnitte immer den Paral- lelanschlag, um das Kippen oder Wegrutschendes Werkstückes zu verhindern.

• Zum Bearbeiten von schmalen Werkstücken mit Handvorschub den Schiebestock verwenden.

• Für Schrägschnitte den Sägetisch in die entspre- chende Position bringen und das Werkstück am Parallelanschlag führen.

• Zum Schneiden von schwalbenschwanzförmigen Zinken und Zapfen oder von Keilen den Sägetisch jeweils in die entsprechende Position auf der Win- kelskala bringen.

• Bei bogenförmigen und unregelmäßigen Schnitten des Werkstücks mit beiden Händen, bei geschlos- senen Fingern gleichmäßig vorschieben. Mit den Händen im sicheren Bereich das Werkstück fest- halten.

• Für wiederholtes Ausführen von bogenförmigen, unregelmäßigen Schnitten eine Hilfsschablone verwenden.

• Beim Schneiden von Rundhölzern das Werkstück gegen Verdrehen sichern. m ACHTUNG! Nach jeder neuen Einstellung emp- fehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.

• Bei allen Schnittvorgängen ist die obere Säge- bandführung (5) so nahe wie möglich an das Werk- stück heranzustellen (siehe 8.9) .

• Das Werkstück ist stets mit beiden Händen zu führen und ach auf den Sägetisch (7) zu halten. So wird ein Verklemmen des Sägebandes (26) vermieden.

• Der Vorschub soll stets mit gleichmäßigem Druck erfolgen, der gerade ausreicht, damit das Säge- band problemlos durch das Material schneidet, aber nicht blockiert.

• Stets den Parallelanschlag (14) für alle Schnittvor- gänge benutzen, für die er eingesetzt werden kann.

• Es ist besser einen Schnitt in einem Arbeitsgang durchzuführen, als in mehreren Abschnitten, die möglicherweise ein Zurückziehen des Werkstückes erfordern. Ist ein Zurückziehen trotzdem nicht zu vermeiden, so ist die Bandsäge vorher auszuschal- ten. Das Werkstück erst zurückzuziehen, nachdem das Sägeband (26) zum Stillstand gekommen ist.

• Beim Sägen muss das Werkstück immer mit seiner längsten Seite geführt werden. m ACHTUNG! Beim Bearbeiten schmaler Werk- stücke muss unbedingt ein Schiebestock verwendet werden. Der Schiebestock (29) ist immer gri󰀨bereit an der dafür vorgesehenen Schiebestockhalterung (60), an der Seite der Säge, aufzubewahren.

10.1 Ausführung von Längsschnitten (Abb. 19)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.

• Parallelanschlag (14) auf der linken Seite (sofern möglich) des Sägebandes (26) entsprechend der gewünschten Breite einstellen.20

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Wartung Im Geräteinneren benden sich keine weiteren zu wartenden Teile. Lagerung Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5˚C und 30˚C. Bewahren Sie das Elektrowerkzeug in der Original- verpackung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Sägeblatt, Tischeinla- gen; Keilriemen

• nicht zwingend im Lieferumfang enthalten!

13. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätege- setz (ElektroG) Elektro- und Elektronik-Altgeräte gehö- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsor- gung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen. Schadhafte Elektro-Anschlussleitung. An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den ein- schlägigen VDE- und DIN-Bestimmungen entspre- chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung „H05VV-F“. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor:

• Die Netzspannung muss 220 - 240 V~ 50 Hz be- tragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes Anschlussart Y Wenn ein Ersatz der Netzanschlussleitung erforder- lich ist, ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu ver- meiden.

12. Reinigung, Wartung und Lagerung

m Achtung! Vor jeglicher Einstellung, Instandhal- tung oder Instandsetzung Netzstecker ziehen! Reinigung Halten Sie Schutzvorrichtungen, Luftschlitze und Moto- rengestell so staub- und schmutzfrei wie möglich. Rei- ben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.DE

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z. B. kommunale Bauhöfe) - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme ver- pichtet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haus- halt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kun- denservice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtli- nie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichen- de Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Die Maschine darf nur am Rahmen oder an der Ge- stellplatte angehoben und transportiert werden. Nie- mals zum Transport an den Schutzeinrichtungen, den Einstellgri󰀨en oder am Sägetisch anheben. Während des Transports muß sich die Sägeband- Schutzeinrichtung in der untersten Position und nahe dem Sägetisch benden. Niemals am Sägetisch anheben! Zum Transport ist die Maschine vom Netz zu trennen.22

Störung Mögliche Ursache Abhilfe Motor funktioniert nicht Motor, Kabel oder Stecker defekt, Sicherun- gen durchgebrannt Gehäusedeckel o󰀨en (Endschalter) Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahr! Sicherungen kontrollieren, evtl. auswechseln. Gehäusedeckel exakt schließen Der Motor geht lang- sam an und erreicht die Betriebsgeschwin- digkeit nicht. Spannung zu niedrig, Wicklungen beschä- digt, Kondensator durchgebrannt Spannung durch Elektrizitätswerk kontrollieren lassen. Motor durch einen Fachmann kontrollie- ren lassen. Kondensator durch einen Fachmann auswechseln lassen Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Motor durch einen Fachmann kontrollieren lassen Motor erreicht volle Leistung nicht. Stromkreise in Netzanlage überlastet (Lam- pen, andere Motoren, etc.) Verwenden Sie keine andere Geräte oder Moto- ren auf demselben Stromkreis Motor überhitzt sich leicht. Überlastung des Motors, ungenügende Küh- lung des Motors Überlastung des Motors beim Schneiden ver- hindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist Sägeschnitt ist rau oder gewellt Sägeblatt stumpf, Zahnform nicht geeignet für die Materialdicke Sägeblatt nachschärfen bzw. geeignetes Säge- blatt einsetzen Werkstück reißt aus bzw. splittert Schnittdruck zu hoch bzw. Sägeblatt für Einsatz nicht geeignet Geeignetes Sägeblatt einsetzen Sägeband verläuft Führung schlecht eingestellt Falsches Sägeband Sägebandführung nach Bed.-Anw. einstellen Sägeband nach Bed.-Anw. auswählen Brandecken am Holz beim Arbeiten Sägeband stumpf Falsches Sägeband Sägeband austauschen Sägeband nach Bed.-Anw. auswählen Sägeband klemmt beim Arbeiten Sägeband stumpf Sägeband verharzt Führung schlecht eingestellt Sägeband austauschen Sägeband reinigen Sägebandführung nach Bed.-Anw. einstellen GARANTIE: Vielen Dank, dass Sie sich für ein ADEO-Elektrowerkzeug entschieden haben. Diese Produkte werden nach hohen Qualitätsstandards hergestellt und verfügen bei Privatgebrauch ab Kaufdatum 24 Monate über eine Garantie gegen Herstellungsfehler. Diese Garantie beeinträchtigt nicht Ihre gesetzlichen Rechte. Im Falle einer Fehlfunktion Ihres Werkzeugs (defektes, fehlendes Teil usw.) wenden Sie sich bitte an den Kundendienst. Serviceadresse: Serviceadresse von ADEO: 135 RUE SADI CARNOT CS00001, 59790 RONCHIN, FRANKREICH Normaler Verschleiß, einschließlich Zubehörabnutzung, ist von der Garantie ausgeschlossen. Auf das Produkt wird eine Garantie von 24 Monaten gewährt, wenn es im normalen Hausgebrauch genutzt wird. Der Garantieanspruch erlischt, wenn das Produkt überlastet oder vernachlässigt wurde, unsachgemäß verwendet wurde oder Reparaturen von einem nicht autorisierten Vertreter durchgeführt wurden. Der Garantieanspruch erlischt sowohl bei täglichem Dauerbetrieb als auch beim gewerblichen oder industriellen Gebrauch. Aufgrund kontinuierlicher Produktverbesserungen behalten wir uns das Recht vor, die Produktdaten ohne vorherige Ankündigung zu ändern.GB

Warning: Die Geräuschemissionen können während

der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwen- det wird, insbesondere, welche Art von Werkstück bearbeitet wird
