BEDIENUNGSANLEITUNG 600 MOVA

Übersetzung der Originalbetriebsanleitung Inhaltsverzeichnis

1 Sicherheitshinweise P42
2 Produktinführung P46
3 Installation P48
4 Vorbereitung zur Inbetriebnahme P51
5 Karte Ihres Gartens erstellen P55
6 Bedienung P62
7 MOVAhome App P64
8 Wartung P67
9 Akku P71
10 Einlagerung in der Winterzeit P71
11 Transport P71
12 Fehlersuche und -behebung P72
13 Technische Daten P75

1 Sicherheitshinweise

1.1 Allgemeine Sicherheitshinweise

• Lesen Sie die Originalbetriebsanleitung sorgfältig durch, bevor Sie das Produkt verwenden.
• Verwenden Sie mit dem Produkt nur die von MOVA empfohlene Zubehörteile. Andere Verwendungen sind nicht zulässig.
• Kinder)dufen sich nicht in der Naze des Gerats aufhalten oder mit thisem spielen, wenn es in Betrieb ist.
• Verwenden Sie das Gerät nicht in Bereichen, wo sich Personen der Anwesenheit des Geräts nicht bewusst sind.
• Laufen Sie nicht schnell, wenn Sie das Gerät manuell mit der MOVAhome App bedienen. Gehen Sie immer zu Fuß, achten Sie auf ihre Schritte an Steigungen, und achten Sie stets auf das Gleichgewicht.
• Verwenden Sie das Gerät nicht, wenn sich Personen, insbesondere Kinder oder Tiere, im Arbeitsbereich aufhalten.
• Wenn Sie das Gerät in öffentlichen Bereichen einsetzen, stellen Sie Warnschilder mit folgendem Text um den Arbeitsbereich auf: „Warnung! Automatischer Rasenmäher! Abstand zum Gerät halten! Kinder beaufsichtigen!“
• Tragen Sie bei der Bedienung des Geräts festes Schuhwerk und Lange Hosen.
• Legen Sie Arbeitsbereiche oder Fahrwege nicht über öffentliche Verkehrs- oder Gehwege, um Schäden am Gerät und Unfälle mit Fahrzeugen und Personen zu vermeiden.
• Berühren Sie bewegliche, gefährliche Teile, wie z. B. den Schneidkopf, nicht, bevor er zum Stillstand gekommen ist.
• Bei Verletzungen oder Unfällen arztliche Hilfe aufsuchen.
• Schalten Sie das Gerät AUS undziehen Sie den Schlüssel ab,bevor Sie Blockaden beseitigen,Wartungsarbeitendurchführung oder das Gerät untersuchen. Wenn das Gerät ungewöhnlich vibriert,überprüfen Sie es vor derWiederinbetriebnahme auf Schäden.Verwenden Sie das Gerät nicht, wenn Komponente(n) defekt ist/sind.
• Verlegen Sie das Hauptkabel nicht an Stellen, an denen sich das Gerät mAHen konnte. Befolgen Sie die Anweisungen für die Kabelinstallation.
• Laden Sie das Gerät nur mit der im Lieferumfang enthaltenen Ladestation auf. Bei unsachgemäß Verwendung besteht die Gefahr eines Stromschlags, einer Überhitzung oder des Austretens von ätzender Flüssigkeit aus dem Akku. Im Falle des Austretens von Elektrolyt spülen Sie die betroffene Stelle mit Wasser/Neutralisierungsmittel aus und suchen Sie einen Arzt auf, wenn die ätzende Flüssigkeit in ihre Augen gelangt ist.
• Beim Anschluss des Hauptkabels an die Steckdose ist ein Fehlerstromschutzschalter (RCD) mit einem maximalen Auslösestrom von 30 mA zu verwenden.
• Benutzen Sie nur von MOVA empfohlene Original-Akkus. Die Gerätesicherheit kann mit nicht originalen Akkus nicht gewährleistet werden. Verwenden Sie keine nicht wiederaufladbaren Batterien.
• Halten Sie Verlängerungskabel von beweglichen, gefährlichen Teilen fern, um Beschädigungen an den Kabeln zu vermeiden, die zum Kontakt mit stromfuhrenden Elementen führen können.
  Die Abbildungen in dieser Anleitung dieren nur als Referenz.itte beziehen Sie sich auf die tatsächlichen Produkte.
• Lassen Sie niemals Kinder, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen sowie Personen, die mit diesen Anweisungen nicht vertraut sind, das Gerät benutzen.
• SchlieBen Sie ein beschädigtes Kabel nicht an und berühren Sie es nicht, bevor Sie es nicht aus der Steckdose gezogen haben. Wenn das Kabel während des Betriebs beschädigt wird, ziehen Sie den Netzstecker aus der Steckdose. Ein abgenutztes oder beschädigtes Kabel erhöht die Gefahr eines Stromschlags und sollte von Fachpersonal ausgetauscht werden.
• Schieben Sie das Gerät nicht mit Gewalt oder zu schnell, daß dies das Gerät beschädigen kann.
• Um die Einhaltung der Anforderungen an die RF-Exposition zu gewährleisten, sollte ein Abstand von 35 cm zwischen dem Gerät und dem Menschen eingehalten werden.
• Benutzen Sie zum Aufladen des Akkus nur das mit diesen Gerät mitgelieferte abnehmbare Netzteil.

1.2 Sicherheitschinweise für die Installation

Installieren Sie die Ladestation nicht in Bereichen, in denen Personen daraufstoßen konnten.
Installieren Sie die Ladestation nicht in Bereichen, in denen die Gefahr von stehendem Wasser besteht.
- Installieren Sie die Ladestation (einschließlich des Zubehörs) nicht in einem Umkreis von 60 cm von brennbarem Material. Eine Fehlfunktion oder Überhitzung der Ladestation und des Netzteils kann eine Brandgefahr darstellen.

1.3 Sicherheitshinweise für den Betrieb

• Halten Sie ihre Höhe und Fuß von den rotierenden Schneidmessern fern. Halten Sie ihre Höhe und Fuß nicht in die Höhe oder unter das Gerät, wenn es eingeschaltet ist.
• Hebden oder bewegen Sie das Gerät nicht, wenn es eingeschaltet ist.
• Aktivieren Sie den Parkmodus oder schalten Sie das Gerät AUS, wenn sich Personen, insbesondere Kinder oder Tiere, im Arbeitsbereich aufhalten.

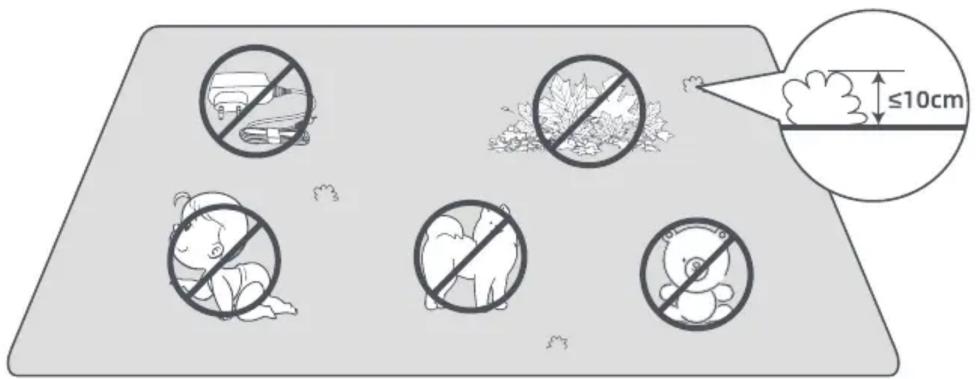

• Achten Sie darauf, dass sich keine Gegenstände wie z. B. Steine, Äste, Gartenwerkzeuge oder Spielzeug auf dem Rasen befinden. Andernfalls können die Schneidmesser beschädigt werden, wenn sie mit einem Gegenstand in Berührung kommt.
• Legen Sie keine Gegenstände auf das Gerät oder die Ladestation.
• Betreiben Sie das Gerät nicht, wenn die STOPP-Taste nicht Funktioniert.
• Verhindern Sie ZusammenstöBe zwischen dem Gerät und Menschen oder Tieren. Wenn eine Person oder ein Tier in den Laufweg des Geräts gerät, halten Sie es sofort an.
• Schalten Sie das Gerät immer AUS, wenn es nicht in Betrieb ist.
• Verwenden Sie das Gerät nicht gleichzeitig mit einem Versenkregner. Verwenden Sie die Zeitplanfunktion, um sicherzustellen, dass das Produkt und der Versenkregner nicht möglich in Betrieb sind.
• Platzieren Sie den Verbindungskanal nicht dört, wo Versenkregner installiert sind.
• Betreiben Sie das Gerät nicht bei stehendem Wasser im Arbeitsbereich, wie z. B. bei starkem Regen oder Wasseransammlungen.water pooling.

1.4 Sicherheitshinweise für die Wartung

Schalten Sie das Gerät bei Wartungsarbeiten AUS
- Stellen Sie sicher, dass das Gerät nach dem Waschen in seiner normalen Ausrichtung auf den Boden gestellt wird und nicht verkehrt herum.
- Drehen Sie das Gerät nicht um, um das Gehäuse zu reinigen. Wenn Sie es zu Reinigungszwecken umdrehen, achten Sie daraufuf, dass Sie es anschließend wieder in die richtige Ausrichtung bringen. Diese Vorsichtsmaßnahme ist notwendig, um zu verhindern, dass Wasser in den Motor eindringt und den normalen Betrieb beeinträchtigt.
- Ziehen Sie den Stecker aus der Ladestation oder betätigten Sie die Sperrvorrichtung, bevor Sie die Ladestation reinigen oder Wartungsarbeiten daran durchführren.

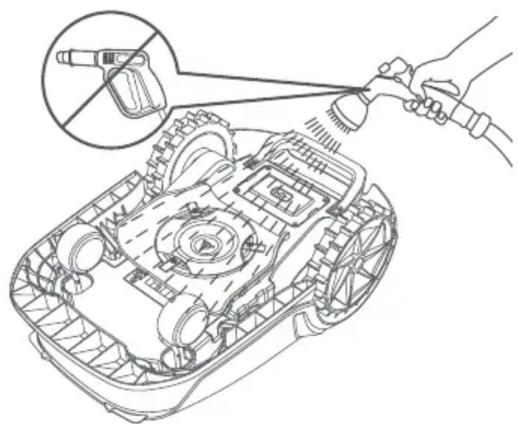

- Verwenden Sie zum Reinigen des Geräts weder einen Hochdruckreiniger noch Lösungsmittel.

1.5 Sicherheit des Akkus

Lithium-Ionen-Akkus konnen bei Zerlegung, Kurzschluss, Einwirkung von Wasser, Feuer oder hohen Temperatren explodieren oder einen Brand verursachen. Behandeln Sie sie mit Vorsicht, zerlegen oder öffnen Sie den Akku nicht, und vermeiden Sie jeder Form von elektrischer/mechanischer Fehlbedienung. Bewahren Sie den Akku vor direktem Sonnenlicht geschützt auf.

1. Verwenden Sie nur das vom Hersteller mitgelieferte Akku-Ladegerät und -Netzteil. Die Verwendung eines ungeeigneten Ladegeräts bzw. einer ungeeigneten Stromversorgung kann zu Stromschlag und / oder Überhitzung führen.
2. VERSUCHEN SIE NICT, AKKUS ZU REPARIEREN ODER ZU MODIFIZIEREN! Reparaturversuche können zu schweren Verletzungen aufgrund von Explosionen oder Stromschlag führen. Die bei einem Leck austretenden Elektrolyte sind ätzend und giftig.
3. Dieses Gerät enthalt Akkus, die nur von Fachpersonal ausgetauscht werden können.

1.6 Restrisiken

Tragen Sie beim Auswechseln der Schneidmesser stets Schutzhandschuhe, um Verletzungen zu vermeiden.

i	WARNING - Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät in Betriebnehmen.
	WARNING - Halten Sie während des Betriebs einen sicheren Abstand zum Gerät ein.
STOP	WARNING - Vor Arbeiten am Gerät oder dem Anheiten des Geräts muss die Sperrvorrichtung betätigter werden.
	WARNING - Nicht auf dem Gerät mitfahren.
	WARNING - Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden Sorgen Sie damit, dass das Produkt in Übereinstimmung mit den örtlichen gesetzlichen Vorschriften recyceilt wird.
CE	Dieses Produkt entspricht den geltenden EU-Richtlinien.
III	Klasse III
	Lesen Sie die Anleitung, bevor Sie das Gerät aufladen.
-	Gleichstrom
	Klasse II

GEEIGNETE VERWENDUNG

Das Gartenprodukt ist für den Einsatz im tatsächlichen Bereich zur Rasenpflege bestimmt. Es ist so konzipiert, dass es*häufig maht und einen gesünderen und schoneren Rasen als je zuvor erhalten. Je nach Großbe IHres Rasens kann Ihr Mather so programmiert werden, dass er jederzeit oder in beliebiger Häufigkeit arbeitet. Es ist nicht für das Graben, Fegen oder Schneeräumen geeignet.

C E

Die Kutting Technology (Suzhou) Co., Ltd. erklart hiermit, dass das Gerät MOVA MLLM1110/MLLM4110 mit den wesentlichen Anforderungen und den entsprechenden Bestimmungen der Richtlinien RED 2014/53/EU übereinstimmt. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://global.mova-tech.com/pages/declaration-of-conformity.

Das ausfuhrliche elektronische Handbuch führen Sie unter https://global.mova-tech.com/pages/user-manuals-and-faqs.

2 Produktinführung

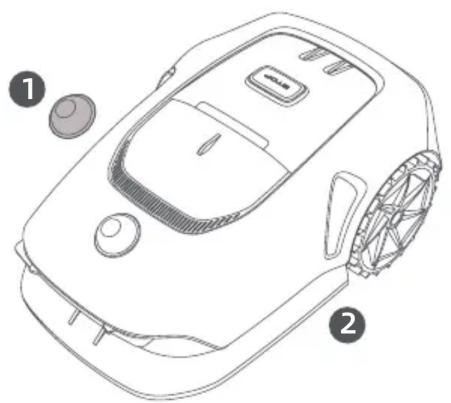

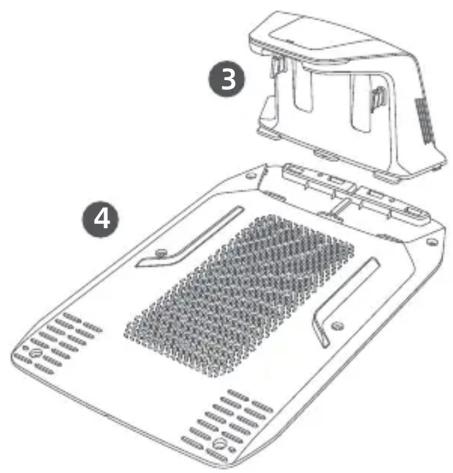

2.1 Lieferumfang

8

9

LiDAR-Schutzabdeckung

2Der Roboter

3 Ladesäule (mit einem 10 m Verlägerungskabel)

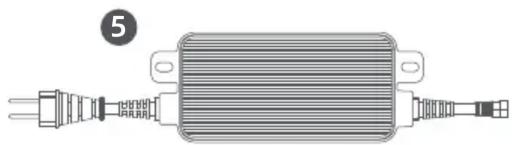

4 Basisplatte Netzteil

6 Reinigungsbürste

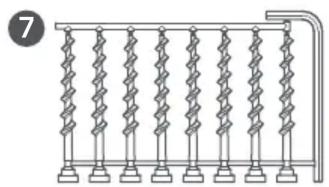

7 Schrauben × 8 , Sechskantschlussel

8 Ersatzklingen und Schrauben

Originalbetriebsanleitung

10 Fusselfreies Tuch

Schnellstartanleitung

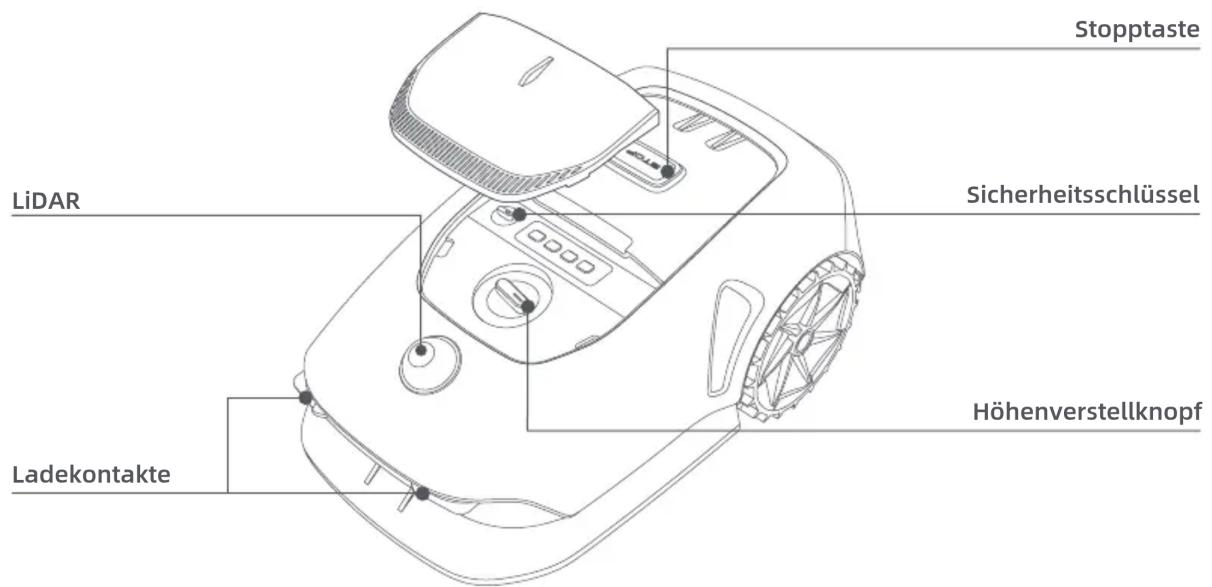

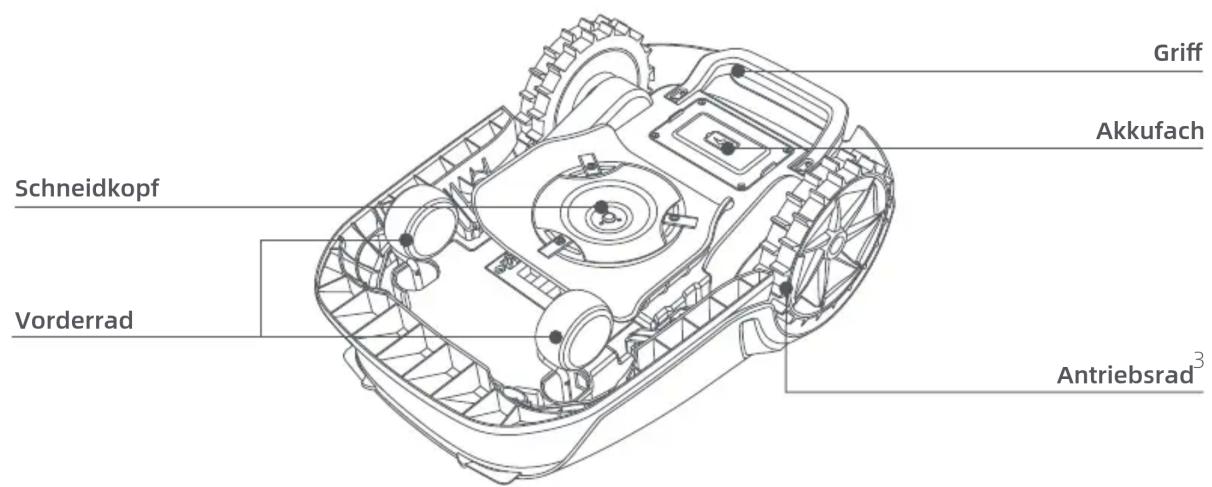

2.2 Produktübersicht

1. Die Typen der Antriebsräder variieren je nach Modell des Roboters. MOVA 600 und MOVA 600 Kit sind mit regulären Antriebsrädern ausgestattet. MOVA 1000 ist mit Geländereifen ausgestattet.

2.3 Sensor

Name Beschreibung
LiDAR	Erfasst Umgebungsinformationen und erleichtert die Ortung des Roboters, die Hinderisvermeidung und die Wasser- und Schmutzerkennung. Erfassungsbereich: 30 m bei 10 % Reflektivität Sichtfeld: 360° (horizontal) × 59° (vertical)

3 Installation

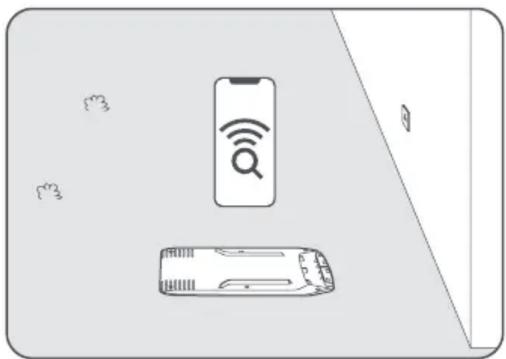

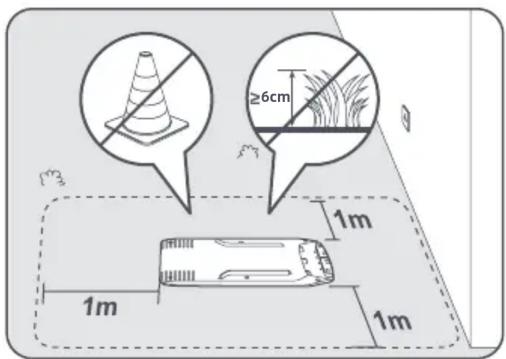

3.1 Einen geeigneten Standort auswahlen

• Stellen Sie die Ladestation auf eine ebene Fläche nahe der Rasenkante und einer Steckdose. Es wird empfohlen, die Ladestation in einem Bereich mitgreater WLAN-Signalstarke aufzustellen.

Hinweis: Prufen Sie mit Ihr dem Mobil gerät die WLAN-Signalärke am Standort. Mit einer eigenen WLAN-Signalärke wird die Stabilität der Verbindung zwischen dem Roboter und der App verbessert.

Wichtig: Vergewissern Sie sich, dass der Boden weich genug ist, um die Verschraubung zu erhögenden.

Wichtig: Wenn die Ladestation auf einer Steigung steht, stellen Sie safer, dass die Neigung nicht zu steil ist, um zu verhindern, dass der Roboter zurückrutscht und nicht andocken kann.

• Halten Sie links, rechts und im Vorderbereich der Ladestation einen Freiraum von mindestens 1 m ohne Hindernisse ein. Sorgen Sie davon, dass das Gras rund um den Standort kürzer als 6 cm ist. Wenn das Gras hoher ist, mahen Sie esitte zuerst mit einem Schubmäher. Zu hoves Gras kann die Rückkehr des Roboters zur Ladestation erschweren.

3.2 Installation der Ladestation

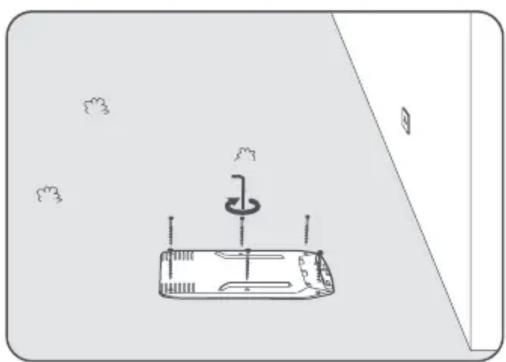

1 Befestigen Sie die Basisplatte mit den mitgelieferten Schrauben und dem Sechskantschluss auf dem Boden.

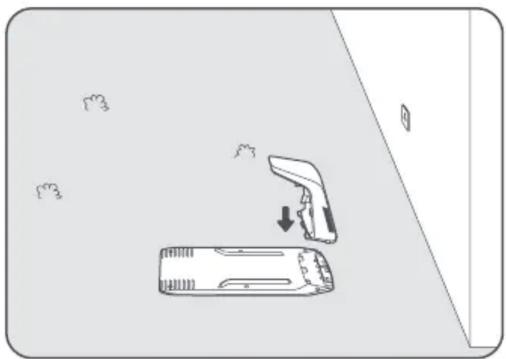

2 Setzen Sie die Ladesäule in die Basisplatte ein, bis Sie ein Klickgeräusch horen.

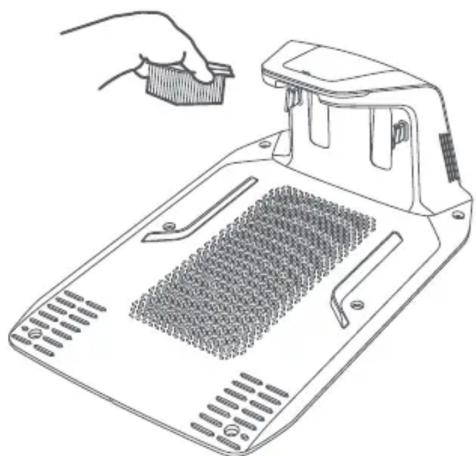

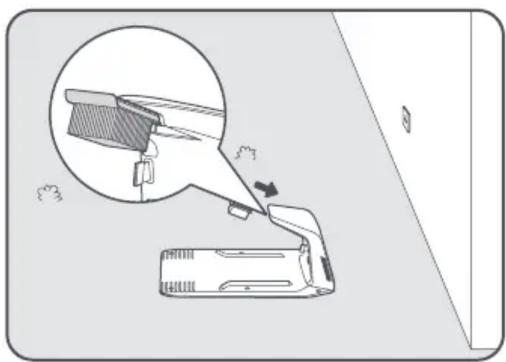

3 Setzen Sie die Reinigungsbürste in den Ladeturm ein, indem Sie die Lasche mit dem Schlitz ausrichten.

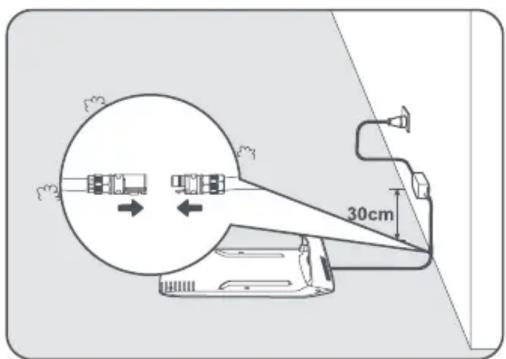

4 Verbinden Sie das Netzteil mit dem Verlängerungskabel und schlieben Sie es an eine Steckdose an.itte halten Sie das Netzteil mindestens 30 cm über dem Boden.

Hinweis: Die LED-Anzeige an der Ladestation leuchtet konstant blau, wenn die Station mit Strom versorgt wird.

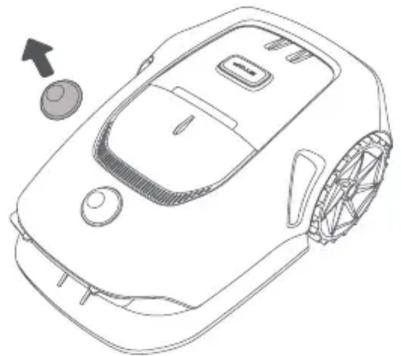

5 Entfernen Sie die LiDAR-Schutzabdeckung.

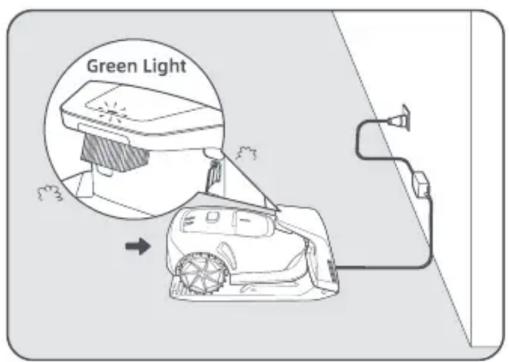

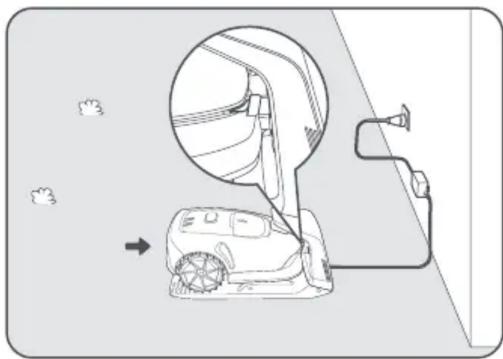

6 Setzen Sie den Roboter zum Aufladen in die Ladestation. Stellen Sie sich, dass die Ladekontakte des Roboters und der Ladestation richtig miteinander verbunden sind.

Hinweis: Die Anzeigeleuche wird grün blinken, wenn der Roboter erfolgreich in der Ladestation geladen wird.

Hinweis: Wenn Sie eine Garage für zusätzlichen Schutz hinzufugen möchten, verwenden Sieitte die passende MOVA-Garage, die in Geschäften vor Ort oder online erhältlich ist. Die Verwendung einer nicht-MOVA-Garage kann beim Aufladen Probleme verursachen.

LED-Anzeige an der Ladestation

Farbe der LED-Anzeigeleuchte	Bedeutung
Blinkt/Leuchtet rot	1. Die Ladestation weist ein Problem auf (wie z. B. ein Problem mit dem Ladestrom oder der Spannung).
	2. Der Roboter dockt an die Ladestation an, aber der Ladevorgang ist nicht normal (z. B. ein Kurzschluss bei den Ladkontakten).
Leuchtet blau	Die Ladestation ist mit Strom versorgt. Der Roboter befindet sich nicht in der Ladestation.
Blinkt grün Der Roboter wird in der Ladestation geladen.
Leuchtet grün Der Roboter befindet sich in der Ladestation und ist voll geladen.

4 Vorbereitung zur Inbetriebnahme

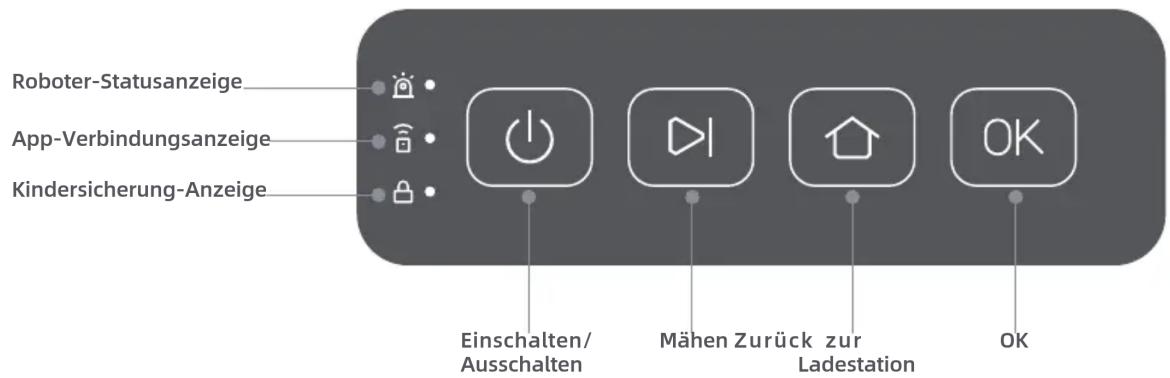

4.1 Das Bedienfeld kennenlernen

Steuerelemente

Taste Funktion
Einschalten	Um den Roboter einszuschalten, stecken Sie den Sicherheitssschlüssel ein und drehen Sieihn auf die Position EIN. Halten Sie die Taste 2 Sekunden lang gedrück, um den Roboter einszuschalten.
	Um den Roboter auszuschalten, stellen Sie sichere, dass er sich außerhalb der Ladestation befindet. Halten Sie dann die Taste 2 Sekunden lang gedrück. Das Drehen des Sicherheitssschlüssels auf die Position AUS schaltet den Roboter ebenfalls aus.
Müssen	Um das Mieten des gesamten Bereichs zu starten oder unterbrochene Aufgaben fortzusetzen, drücken Sie die Taste und dann innerhalb von 5 Sekunden die OK-Taste.

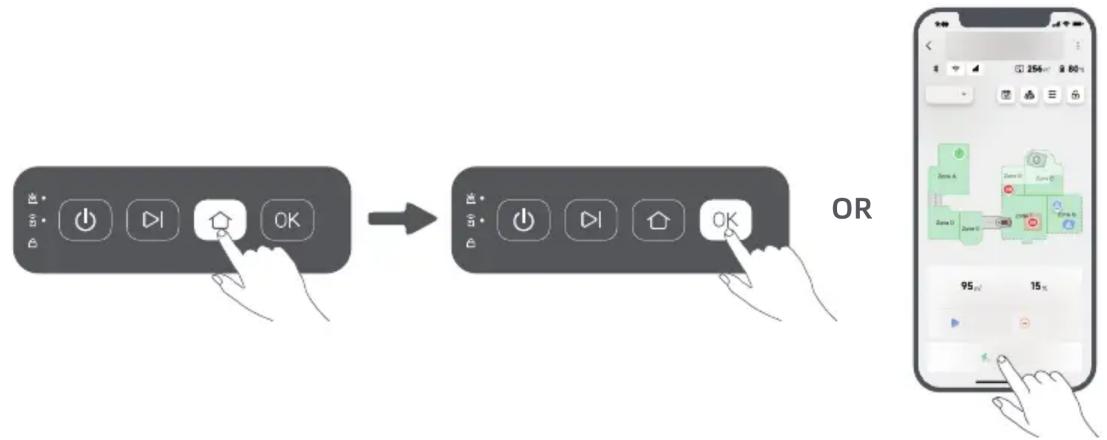

Zurück zur Ladestation	Um den Roboter zur Ladestation zusuzenden, drücken Sie die Taste und dann innerhalb von 5 Sekunden die OK-Taste.
OK	Um die Sicherheitsverriegelung zu deaktivieren und die App-Steuerung zu erfolglichen, drücken Sie zweimal die OK-Taste.
	Um den Bluetooth-Kopplungsmodus zu aktivieren, halten Sie die OK-Taste 3 Sekunden lang gedrück.
	Um eine Aktion auf dem Bedienfeld zu bestätigen, drücken Sie einmal die OK-Taste.
Mehen + OK	Um den Roboter auf Werkseinstellungen zurückzusetzen, halten Sie die Taste und die OK-Taste zusammen 3 Sekunden lang gedrück. Dies setzen die Countdown-Zeit der Verbrauchsmaterialien nicht zurück.
Stopp	Drücken Sie die Stopp-Taste, um den Roboter zu stoppen und die Sicherheitsverriegelung zu aktivieren. Die Steuerung über die App wird deaktiviert. Drücken Sie zweiimal die OK-Taste, um die Sicherheitsverriegelung zu deaktivieren.

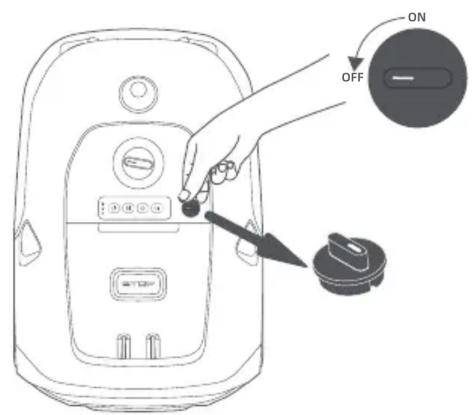

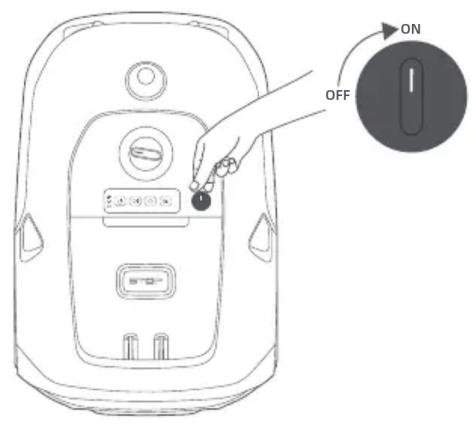

Sicherheitsschluss

• Drehen Sie den Sicherheitsschluss in die Position EIN, bevor Sie den Roboter einschalten.
• Drehen Sie den Sicherheitsschluss in die Position AUS; der Roboter wird automatisch heruntergebnien.
• Sie können den Sicherheitsschluss herausnahmen, wenn er sich in der Position AUS befindet. Der Roboter kann ohne den Schlüssel nicht eingeschaltet werden.

Hinweis: Wenn Sie den Sicherheitschlüssel verlieren, wenden Sie sichitte an das After-Sales-Team, um einen Ersatz zu erhalten.

Anzeigeleuchten auf dem Bedienfeld

Anzeige Farbe	Bedeutung
Roboterstatus	Blinkendes Grün Der Roboterlädt in der Ladestation.
	Stetiges Grün Der Akku ist vollständig geladen.
	Stetiges Rot Ein Fehler ist aufgetreten.
	Blinkendes Blau	Der Roboter führte eine Aufgabe aus oder ist pausiert.
		Der Roboter schaltet sich ein.
	Stetiges Blau Der Roboter ist im Standby-Modus.
App-Verbindung	Stetiges Blau Der Roboter ist mit der App verbunden.
Kindersicherung	Stetiges Blau	Das Bedienfeld ist über die App gespert. (Sie können die Funktion „Kindersicherung“ in den App-Einstellungen aktivieren.)

4.2 Ersteinstellungen

Vor dem ersten Einschalten des Roboters,müssen eine grundlegende Einstellungen vorgenommen werden,behvor der Roboter eingesetzt werden kann.

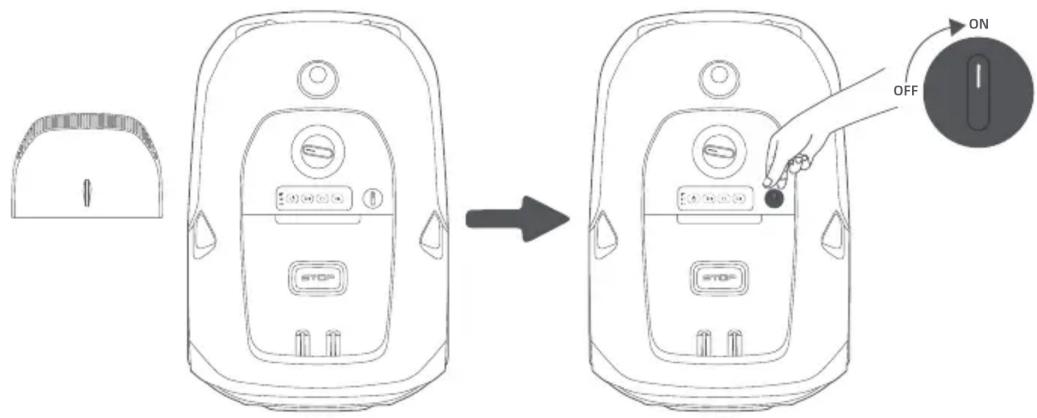

1 Offnen Sie die obere Abdeckung und drehen Sie den Sicherheitsschluss in die EIN-Position.

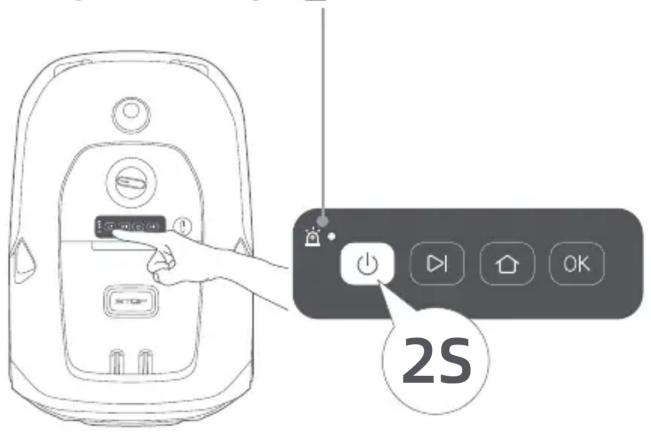

2 Halten Sie die Taste auf dem Bedienfeld 2 Sekunden lang gedrückt, um den Roboter einzuschalten.

Hinweis: Wenn der Roboter eingeschaltet ist, zeigt die Statusanzeige

blaues Licht.

auf dem Bedienfeld ein durchgehendes

Hinweis: Der Roboter schaltet sich automatisch ein, wenn er in der Ladestation andockt.

Wichtig: Um den Roboter einzuschalten, stellen Sie safer, dass der Sicherheitschlüssel installiert und auf die

EIN-Position gestellt ist. Andernfalls kann der Roboter nicht eingeschaltet werden.

3 Den Roboter mit dem Internet verbinden

Bitte scannen Sie den QR-Code, um die MOVAhome App auf Ihr mobiles Gerät herunterzuladen. Nach der Installation erstellen Sieitte ein Konto und melden sich an.

Sie können die MOVAhome App auch im App Store oder bei Google Play herunterladen.

Vor der Netzwerkeinrichtung:

• Vergewissern Sie sich, dass der Roboter und Ihr mobiles Gerät im selbst WLAN-Netzwerk sind.
• Stellen Sie sichere, dass sich Ihr mobiles Gerät im Umkreis von 10 m vom Roboter befindet.

• Aktivieren Sie die Bluetooth-Funktion auf Ihr mobilen Gerät.

• Öff nen Sie die MOVAhome-App.

• Sie können über eine der folgenden Methoden eine Verbindung herstellen:

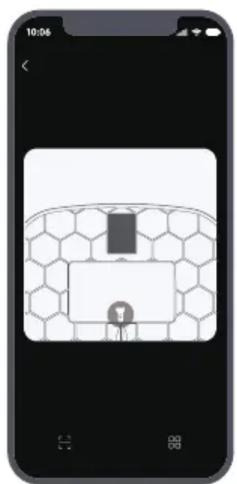

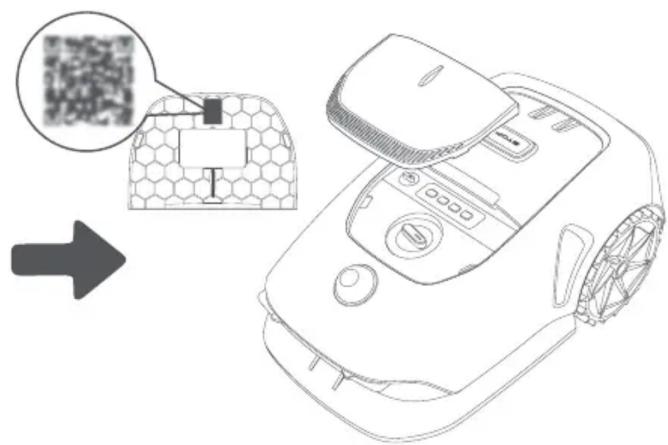

a. QR-Code scanners: Gehen Sie zu Das Gerät und tippen Sie auf Scannen Sie den QR-Code um eine

Verbindung herzustellen. Scannen Sie den QR-Code im Inneren der oberen Abdeckung des Roboters, um eine Verbindung herzustellen.

b. Manuell hinzufugen: Gehen Sie zu Das Gerät und tippen Sie auf hinzufügen. Wahlen Sie dann Ihr Robotermodell aus, um eine Verbindung herzustellen.

c. Automatische Erkennung: Der Roboterucht nach nahegelegenen Geräten. Tippen Sie auf ihren Roboter in der Listeder erkannten Geräte, um eine Verbindung herzustellen.
3.itte folgen Sie den Anweisungen in der App, um die Verbindung zum Wi-Fi-Netzwerk abzuschlieBen.

Wichtig:itte nutzen Sie ein Singleband-Netzwerk mit 2,4 GHz Frequenz oder ein Dualband-Netzwerk mit 2,4/5 GHz Frequenz.

Wichtig: Stellen Sie safer, dass Ihr Wi-Fi-Netzwerk keine Firewall hat und nicht verschlüsselt ist. Andernfalls kann die Netzwerkeinrichtung fehlschlagen.

Hinweis: Sie können auch das Link-Modul separat erwerben, um den Roboter ohne WLAN-Verbindung fernzusteuern.

1. Drücken und halten Sie die OK-Taste auf dem Bedienfeld 3 Sekunden lang. Der Roboter wechselt in den Bluetooth-Kopplungsmodus.
   5.itte folgen Sie den Anweisungen in der App, um die Kopplung abzuschlieBen.

Hinweis: Die App-Verbindungsanzeige auf dem Bedienfeld leuchtet durchgehend blau wenn der Roboter erfolgreich mit der App verbunden ist.

Wie kann man die Bindung vom Roboter aufheben?

Der Roboter wird automatisch an das MOVAhome Konto gebunden, sobald die Kopplung erfolgreich ist. Jedes Gerät kann nur an ein Konto gebunden werden. Es kann nicht gleichzeitig an ein anderes Konto gebunden sein.

Um den Roboter mit einem neuen Konto zu koppeln, müssen Sie ihn zuerst trennen. So trennen Sie ihn:

1. Öffnen Sie die MOVAhome-App. Gehen Sie zu Das Gerät.
   2.uchen Sie den Nameh Ihres Roboters unter seinem Bild. Wenn Sie mehrere Roboter an Ihr MOVAhome-Konto verbunden haben, streichen Sie nach links oder rechts, um die Seite des Roboters zu finden, den Sie bearbeiten möchten.
2. Tippen Sie auf geben dem Name des Roboters.
3. Wahlen Sie Löschen.

Wie kann man sich von seinem MOVAhome-Konto abmelden oder es loschen?

1. Öffnen Sie die MOVAhome-App. Gehen Sie zu Mein > Konto.
2. Wahlen SieLogout oder Konto Löschen.

Wie teilen Sie ihren Roboter?

1. Öffnen Sie die MOVAhome-App und gehen Sie zu Das Gerät.
   2.uchen Sie den Nameh Ihres Roboters unter seinem Bild. Wenn Sie mehrere Roboter mit ihrem MOVAhome-Konto verbunden haben, streichen Sie nach links oder rechts, um die Seite des Roboters zu finden, die Sie teilen möchten.
2. Tippen Sie auf 业内 dem Name des Roboters.
3. Wahlen Sie Gerät gemeinsam nutzen.

5 Karte Ihres Gartens erstellen

Bevor Sie die Karte erstellen, überprüfen Sieitte Folgendes:

• Der Akkustand vom Roboter beträgt mehr als 50%.

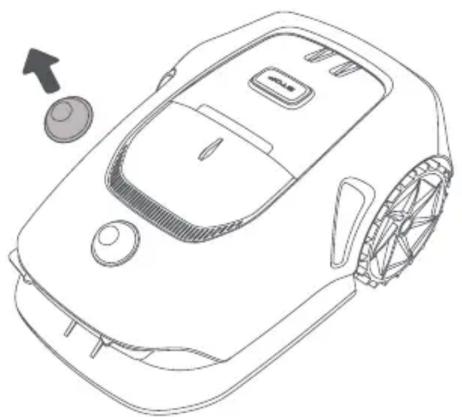

  Die Schutzabdeckung des LiDAR wurde entfernt.

• Der Roboter dockt korrekt an die Ladestation an.

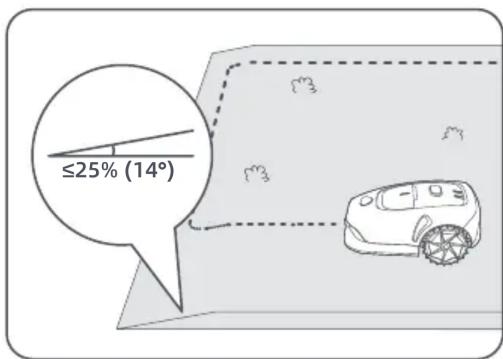

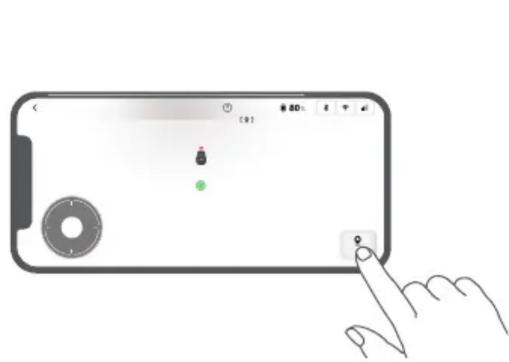

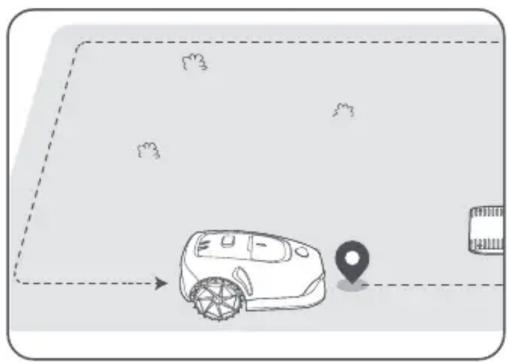

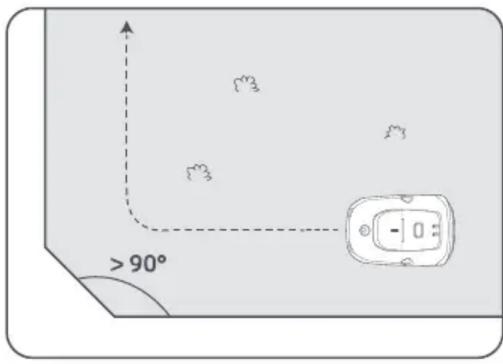

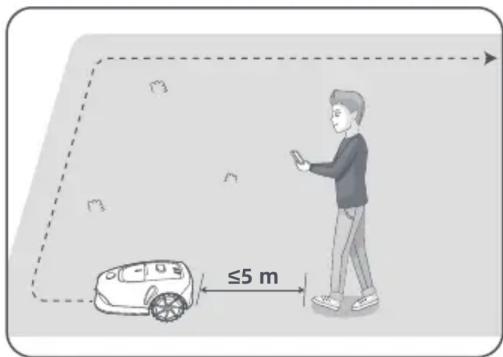

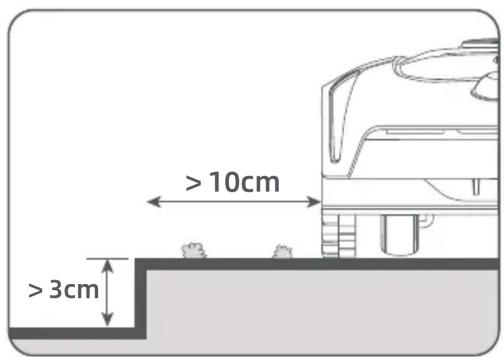

5.1 Eine Grenze erstellen

Tippen Sie in der App auf Erstellen beginnen, woraufhin der Roboter seinen Status überprüft und sich kalibriert. Er verlasst automatisch die Ladestation, um die Kalibrierung durchzufahren.itte seien Sie vorsichtig.

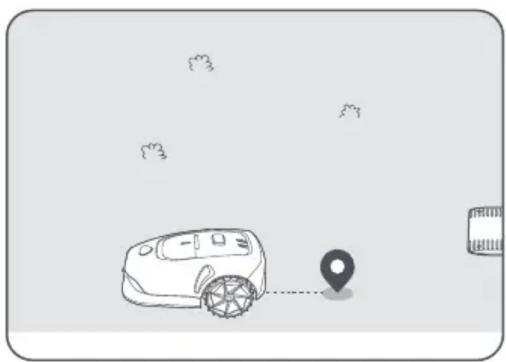

2 Fuhren Sie den Roboter per Fernbedienung die Rasenkante heran und tippen Sie auf Startpunkt setzen, um den Startpunkt der Grenze zu bestimmen.

3 Bewegen Sie den Roboter per Fernbedienung entlang der Rasenkante, um den Arbeitsbereich zu erstellen. Beachten Sieitte beim Erstellen der Grenze durch die Fernsteuerung vom Roboter die folgenden Punkte:

Wichtig: Bewegen Sie den Roboter beim Erstellen der Grenze nicht manuell, da sonst die Kartenerstellung möglicherweise nicht erfolgreich ist.

Wichtig: Wenn die Kartenerstellung über die Fernbedienung beginnt, darf der Roboter nicht ferngesteuert an die Ladestation angedockt werden, bevor die Kartenerstellung abgeschlossen ist. Andernfalls kann das LiDAR blockiert werden, was zum Fehlschlagen der Kartenerstellung führen kann.

• Gehen Sie bei der Fernbedienung vom Roboter in einer Entfernung von maximal 5 m hinter dem Roboter.

• Der Roboter kann Steigungen mit einer Neigung von bis zu 45% ( 24^ ) bewältigen. Für bessere Mährergebnisse wird jedoch empfehlen, die Steigungen der Arbeitsbereiche unter 25% ( 14^ ) zu halten.

• Für Bereiche, die schmaler als 1 m sind, legen Sie dieseitte als Wege fest, damit der Roboter hindurchfahren kann (siehe Abschnitt 5.4: Pfad festlegen).

• Wenn Ihr Rasen mehr als 3 cm höher als das angrenzende Gelände ist, halten Sie den Roboter mindestens 10 cm vom Rand entfernt. Wenn Ihr Rasen auf gleicher Höhe mit dem angrenzenden Gelände ist, kann der Roboter den Randbereich überqueren, um optimale Mährergebnisse entlang der Kanten zu erzielen.

• Stellen Sie sicher, dass der Wendewinkel groß als 90^ ist. Winkel kleiner als 90^ können es dem Roboter erschweren, einen sauberen Schnitt zu erzielen.

4 Wenn der Roboter an die Stelle zusückkehrt, die 1 m vom Startpunkt entfernt ist, können Sie auf Begrenzung schlieben tippen und die Grenze wird automatisch fertiggestellt.

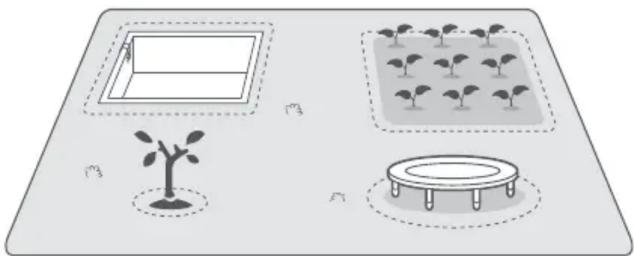

5.2 Sperrzone festlegen

Der Roboter kann während Hindernissen automatisch umgehen, davon ist es notwendig, Bereiche mit Sturzgebung, wie z. B. Schwimmbbader und Sandkästen, als Sperrzonen zu defiieren.itte richten Sie für Objekte, die Sie schützen möchten (wie z.B. ein Blumenbeet, ein Trampolin, ein Gemüsebeet oder eine offene Baumwurzel), Sperrzonen ein. Sie konnen in der App auf Sperrzone tippen, um weiterhin Sperrzonen zu erstellen. Alternativ konnen Sie zu > Kartenbearbeitung gehen, um Sperrzonen zu erstellen oder zu löschen, nachdem die Karte fertiggestellt ist.

5.3 Weitere Zonen erstellen und bestehende Zonen erweitern

- Um weitere Zonen zu erstehen

Wenn Ihr Rasen durch Wege getrennt ist oder Sie mehrere voinander getrennte Rasenflächen haben, können Sie in der App auf Arbeitszone tippen, um die Arbeitszone per Fernbedienung zu erstellen. Sie können die Zonen auch unter > Kartenbearbeitung hinzufugen,löschen oder ändern, wenn die Karte fertig ist.

- Um bestehende Zonen zu erweitern

Um eine bestehende Zone zu erweitern, tippen Sie in der App auf Arbeitszone, um den Bereich zu erstellen, den Sie einbeziehen möchten. Wenn sich die beiden Bereiche überschneiden, werden sie automatisch zusammengeführ. Alternativ können Sie nach Abschluss der Kartierung zu > Kartenbearbeitung > Arbeitszone geben, um eine bestehende Zone zu erweiten.

- Um Zonen zu trennen und zu kombinierten

Um eine Zone in Kleinere zu unterteilen oder Zonen, die mit der App geteilt wurden, zu einer größeren zusammenzuführen, gehen Sie zu > Kartenbearbeitung > Zonen-Einstellungen und tippen Sie in der App auf Trennen oder Kombinieren.

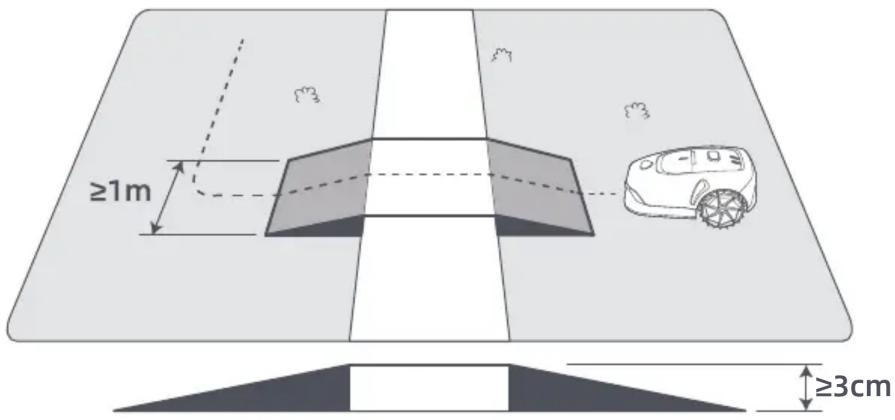

5.4 Pfad festlegen

Für einzelne Zonen müssen Sie einen Pfad erstellen, um sie zu verbinden. Isolierte Zonen ohne Pfad sind für den Roboter unzugänglich.

Hinweis: Standardmäßig befahrtd der Roboter nur den Weg, ohne zu mühen.

Wichtig: Wenn ihre Rasenfläche durch Durchgangenge mit einer Höhe von mehr als 3 cm unterteilt ist,platzieren Sie ein Objekt mit einer Neigung, die der Höhe des Durchgangs entspricht (z. B. eine Rampe).

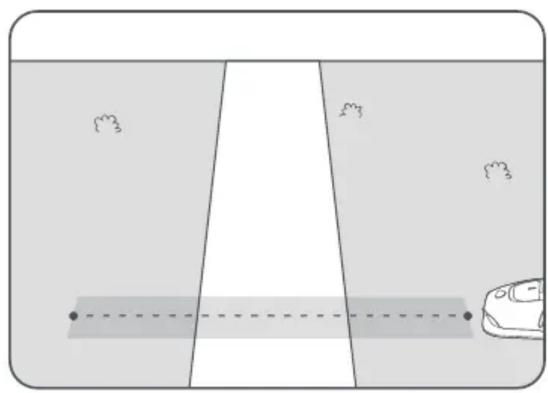

- So verbindet man zwei voneinander getrennte Arbeitszonen

Für isolierte Bereiche legen Sieitte Pfade an, um sie zu verbinden, da sie sonst fur den Roboter unzuganglich sind. Tippen Sie auf Pfad und steuern Sie den Roboter mit der Fernbedienung, um einen Pfad zu erstellen.

Wichtig: Achten Sie daraufauf, dass der Anfang und das Ende des Pfades im Arbeitsbereich liegen.

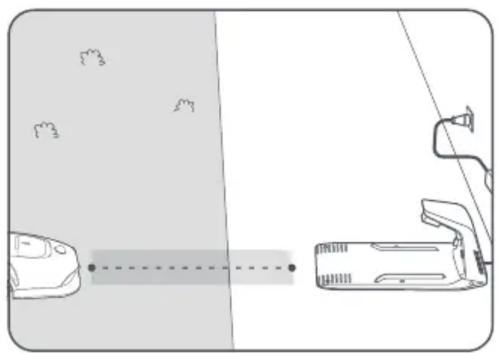

- So verbindet man die Arbeitszone und die Ladestation

Wenn sich ihre Ladestation nicht im Arbeitsbereich befändet, sollte ein Pfad erstellt werden, um sie mit dem Arbeitsbereich zu verbinden. Tippen Sie auf Pfad, und steuern Sie den Roboter mit der Fernbedienung, um einen Pfad für die Rückkehr des Roboters zur Ladestation zu erstellen.

Wichtig: Stellen Sie sichere, dass ein Ende sich innerhalb des Arbeitsbereichs befindet und das andere Ende direkt vor der Ladestation liegt. Es wird empfohlen, den Pfad mit der Ladestation auszurichten.

Wichtig: Beim Anlegen von Pfaden zwischen dem Arbeitsbereich und der Ladestation darf der Roboter nicht ferngesteuert an die Ladestation angedockt werden. Andernfalls kann das LiDAR blockiert werden, was zum Fehlschlagen der Kartenerstellung führen kann.

5.5 Karte fertigstellen

Tippen Sie auf Karte fertigstellen, wenn die Arbeitsbereiche, Wege und Sperrzonen festgelegt sind.

5.6 Zweite Karte hinzufugen

Wenn es keinen Weg zwischen Ihr hem Vor- und Hintergarten gibt, konnen Sie eine zweite Karte erstellen. Nachdem Sie die erste Karte abgeschlossen haben, tippen Sie auf Karte hinzufugen, um die zweite Karte zu erstellen. Alternativ konnen Sie zu >Kartenbearbeitung navigieren und nach Abschluss der Kartierung auf Karte hinzufugen tippen. Sobald Sie die zweite Karte fertiggestellt haben, konnen Sie zwischen den Karten über >Kartenbearbeitung wechseln.

Hinweis: Nach dem Wechsel der Karte werden die Zeitpläne und Mah-Einstellungen der aktuellen Karte angewendet.

Hinweis: Für mehr Komfort, können Sie eine zusätzliche Ladestation kaufen, um sie in der zweiten Kartenzone zu installieren. Mit einer separaten Ladestation in der zweiten Karte müssen Sie den Roboter zur manuell zwischen den beiden Karten bewegen.

6 Bedienung

6.1 Zum ersten Mal mit dem Mähen beginnen

Tipps vor dem Mähen:

• Mahren Sie das Gras mit einem Schubmacher auf eine Höhe von maximal 10 cm.
• Entfernen Sie alle Hindernisse wie Schutt, Laubhaufen, Spielzeug, Drahte und Steine vom Rasen. Achten Sie daraufuf, dass sich keine Kinder oder Haustiere bei Mährarbeiten mit dem Roboter auf dem Rasen befiri nden.
• Füllen Sie die Lücken im Rasen auf.
• Stellen Sie ihre Mährprüferenzen in der App vorab ein (wie z. B. Maheffizienz, Mahhöhe und Mährichtigung).

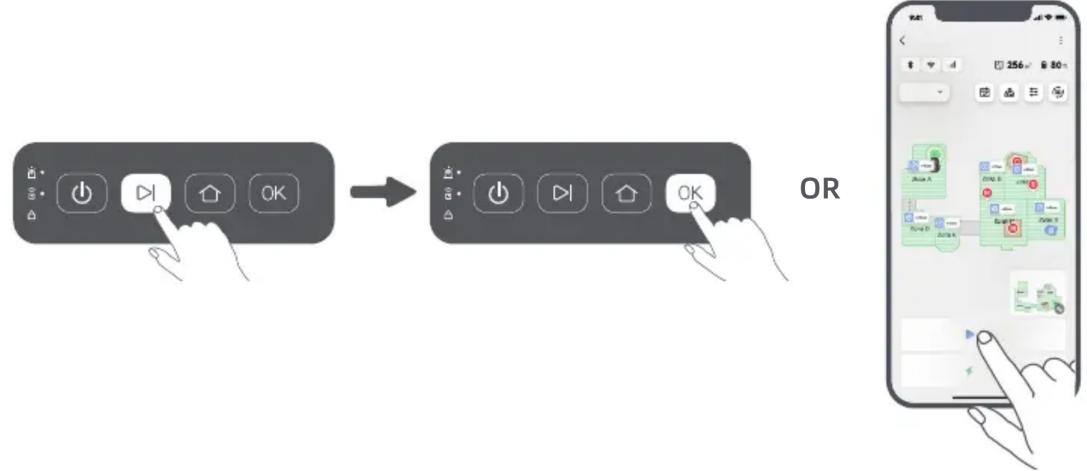

1. Öff nen Sie die obere Abdeckung, um auf das Bedienfeld zuzugreifen.
2. Drücken Sie die Taste und dann innerhalb von 5 Sekunden die OK-Taste. Der Roboter verlässt die Ladestation und beginnnt mit dem Mähen des gesamten Bereichs. Sie können auch in der App auf Starten tippen, um mit dem Mähen zu beginnen.

1. SchlieBen Sie die obere Abdeckung.

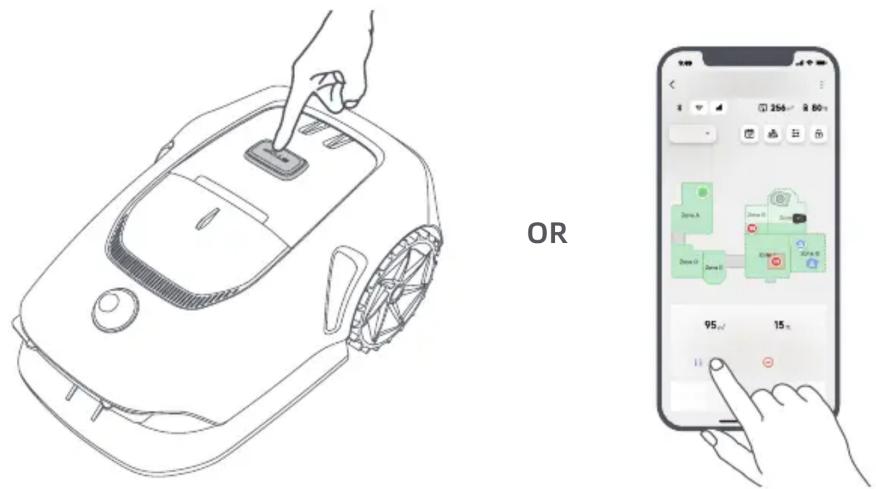

6.2 Pause/Unterbrechen

Zum Unterbrechen der aktuellen Mähaufgabe können Sie die Stopp-Taste am Roboter drücken oder in der App auf Pause tippen.

Hinweis: Der Roboter kann nicht direkt über die App gestartet werden, nach dem die Stopp-Taste gedrückt wurde. Um die Steuerung über die App wieder aufzunehmen, drücken Sie zuerst zweimal die OK-Taste auf dem Bedienfeld, um die Sicherheitsverriegelung zu deaktivieren.

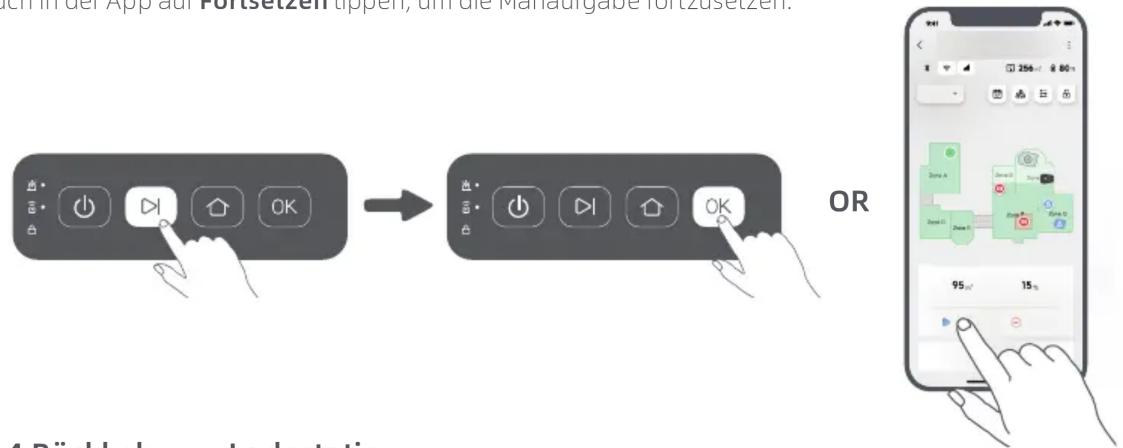

6.3 Fortsetzen

Um die Aufgabe fortzusetzen, wenn der Roboter in Pausestellung ist, drücken Sie die Taste und dann innerhalb von 5 Sekunden die OK-Taste. Der Roboter wird die letzte Mähaufgabe fortsetzen. Sie können auch in der App auf Fortsetzen tippen, um die Mähaufgabe fortzusetzen.

6.4 Rückkehr zur Ladestation

Um die Mahaufgabe zu stoppen und den Roboter zur Ladestation zusückzuschicken, drücken Sie die Taste und dann innerhalb von 5 Sekunden die OK-Taste auf dem Bedienfeld. Der Roboter kehrt automatisch zur Ladestation zusück, um aufzuladen. Sie können auch in der App auf Rückkehr zur Basisstation starten tippen, um den Roboter zur Ladestation zusückzuschicken.

7 MOVAhome App

Wo man noch mehr entdecken kann

Die MOVAhome App ist mehr als nur eine Fernbedienung. Sie können mit der App weitere verschiedene Funktionen nutzen: diverse Einstellungen per Fernbedienung vornehmen, verschiedene Mahmodi ausprobieren, die Karte beliebig bearbeiten und den Mahplan anpassen.

7.1 Mahmodi

Der Roboter bietet verschiedene Mahmodi. Sie konnen über die App zwischen den Modi umschalten, darunter Flächenmahen, Zonenmahen, Randmahen, Positionsmähen und manueller Modus.

7.2 Schnitthöhe

Um die Schnitthöhe anzupassen, drehen Sie den Knopf am Roboter, um sie zwischen 20 mm und 60 mm einzustellen.

7.3 Mahformen

Passen Sie ihren Rasen an, indem Sie Formen über > Kartenbearbeitung > Formen in der App hinzufugen. Definierte Formen werden in allen Mahmodi vom Mähen ausgeschlossen. Sie können deren Position, Groß oder Entfernung in Formenändern.

7.4 Zeitplan

Nach Fertigstellung der ersten Karte erstellt der Roboter automatisch zwei wochentliche Mähpläne entsprechend der Rasengröbe: "Fruhjahr&Sommer Plan" und "Herbst&Winter Plan". Sie können in der App auf tippen, um detailierte Zeitplaneinstellungen vorzunehmen. Mit der Zeitplanfungtion konnen Sie die tägliche Maharbeit komplett dem Roboter überlassen. Sie müssen den Roboter nur noch regelmäßige Wartung durchführren.

Hinweis: Wenn Sie Sorge haben, dass der Roboter Sie oder ihre Nachbarn stären können, wenn er zu bestimmten Zeiten selbstständig arbeitet, konnen Sie unter Einstellungen > Nicht stären die Ruhezeiten in der App einstellen.

7.5 Kindersicherung

Wenn Sie befinden, dass Kinder den Roboter bedieren konnten, navigieren Sie zu Einstellungen und aktivieren Sie die Kindersicherung in der App. Mit dieser Funktion wird das Bedienfeld gespert. Sie können es über die App entsperren.

7.6 Regenschutz

Wenn Sie besorgt sind, dass schlechte Wetterbedingungen die Mährbeiten beeinträchtigen konnten, können Sie die Funktion Regenschutz in der App unter Einstellungen aktivieren. Wenn diese Funktion aktiviert ist, unterbricht der Roboter das Mähen automatisch und keht zur Ladestation darüber, wenn es regnet. Sie konnen die Regenschutzzeit in der App einstellen.

Hinweis: Das Mähen von nassem Gras kann ihren Rasen beschädigen. Es ist ratsam, die Schutzdauer zu verlangern, damit das Gras vor dem erneuten Mähen trocknen kann. Die standardmäßige Schutzzeit beträgt 3 Stunden, und Sie können sie in der App verlangern.

7.7 Frostschutz

Wenn die Temperatur unter 6^ liegt, kann das Mahen den Rasen dauerhaft beschädigen. Der Akku kann infolge des aktivierten Selfbstschutzes nicht geladen werden. Sie können die Funktion Frostschutz unter Einstellungen in der App aktivieren. Mit dieser Funktion kann der Roboter das Mahen automatisch unterbrechen und zur Ladestation zusückkehren, wenn die Umgebungstemperatur ≤ 6^ liegt. Er setzt seine Arbeit automatisch fort, wenn die Temperatur über 11^ liegt.

7.8 Sicherheitsfunktionen

Der Roboter unterstützt mehrere Diebstahlsicherungen, um einen sicheren Betrieb zu gewährleisten und unbefugte Nutzung zu verhindern.

7.8.1 Hebealarm

Wenn these Funktion aktiviert ist, ertont thereof an Alarm, wenn der Roboter angehoben wird, und die App-Steuerung wird deaktiviert. Um die App-Steuerung wieder aufzunehmen, drücken Sie zweiimal die OK-Taste auf dem Bedienfeld, um zuerst die Sicherheitsverriegelung zu deaktivieren.

7.8.2 Alarm bei Verlassen der Karte

Bei aktivierter Funktion wird der Roboter gespert und der Alarm wird(soften ausgelöst, wenn er sich außerhalb der Karte befindet. (Für diese Funktion ist die Installation des Link-Modulus erforderlich.)

7.8.3 Standort in Echtzeit

Mit dem Link-Modul können Sie den aktuellen Standort des Roboters in Google Maps anziegen setzen.

7.9 Benutzerdefinierte Ladedauer

Um den Ladezeitraum des Roboters auf bestimmte Stunden anzupassen, können Sie die Funktion Benutzerdefinierte Ladedauer über Einstellungen > Aufladen in der App aktivieren. Wenn diese Funktion aktiviert ist,lädt sich der Roboter auf 20% ,wenn der Akkustand niedrig ist,vorausgesetzt,es gibt keine Mahaufgaben. Eine vollständige Ladung erfolgt nur während des festgelegten Ladezeitraums. Sie konnen auch den Batteriestand fur automatisches Aufladen und den Batteriestand fur die Wiederaufnahme der Aufgaben anpassen, um die Batteriestände festzulegen, bei denen der Roboter automatisch zur Ladestation zurückkehrt oder unvollendete Mahaufgaben fortsetzt.

Hinweis: Das MOVA Entwicklungsteam führt laufend die Firmware- und App-Aktualisierungen per Satelliten-Signal (drahtlos) durch.itte achten Sie auf Aktualisierungsbenachrichtigungen oder aktivieren Sie die Funktion zur automatischen Aktualisierung, um die Firmware und die App auf dem neuesten Stand zu halten und mehr Funktionen zu nutzen.

8 Wartung

Für eine bessere Leistung und Lebensdauer des Roboters reinigen Sieihnitte regelmäßig und tauschen Sie abgenutzte Teile entsprechend der nachfolgend aufgeführten Häufigkeit aus:

Teil Häufigkeit des Austauschs

Schneidmesser Spätestens alle 6-8 Wochen

Reinigungsbürste Spätestens alle 12 Monate

Hinweis: Sie können die verbleibende Zeit für die Klingen und die Reinigungsbürste unter Einstellungen > Verbrauchsmaterial und Wartung in der App überprüfen. Nach dem Sie die Verbrauchsmaterialien wie angegeben ausgetauscht haben, gehen Sie zur Detailseite des Verbrauchsmaterials und tippen Sie auf Ich habe es ersetzt, um den Timer zurückzusetzen.

Hinweis: Wenn Sie bestimmte Bereiche in Ihrm Garten für die regelmäßige Reinigung und Wartung des Roboters festgelegt haben, können Sie Wartungspunkte auf der Karte festlegen, indem Sie zu Einstellungen > Gehe zu Wartungspunkt > Punkt bearbeiten navigieren. Sobald die Wartungspunkte festgelegt sind, können Sie einfach auf Los tippen, um den Roboter zu den festgelegten Standorten zu führen.

8.1 Reinigung

Reinigen Sie ihren Roboter regelmäßig, um zu verhindern, dass sich Grasreste und Schmutz ansammeln und die Messerscheibe und Antriebsräder verstopfen, was die Mäh-, Andock- und Bewegungsleistung beeinträchtigen kann. Wir empfehlen die Verwendung eines Reinigungssets, das in lokalen Geschäften oder online erhältlich ist.

A Warning: Schalten Sie den Roboter vor der Reinigung aus und drehen Sie den Sicherheitschlüssel in die AUS-Position. Ziehen Sie die Ladestation ab.

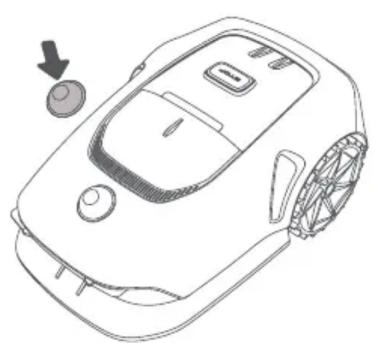

Vorsicht:itte achten Sie darauf, dass die LiDAR-Schutzabdeckung auf dem LiDAR angebracht ist, bevor Sie den Roboter auf den Kopf stellen, um Schaden am LiDAR zu vermeiden.

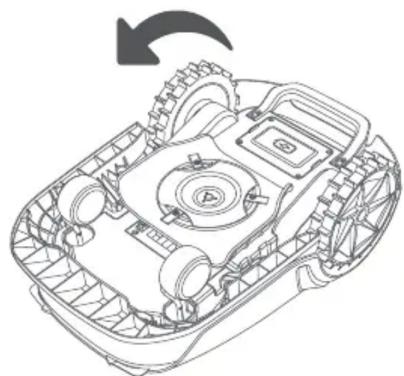

- Das Robotergehäuse, Fahrgestell und Schneidkopf:

1. Schalten Sie den Roboter aus und drehen Sie den Sicherheitsschlüssel in die AUS-Position.

1. Reinigen Sie das Gehäuse, den Schneidkopf und das Fahrgestell des Roboters mit einem Schlauch.

Warning: Berhren Sie beim Reinigen des Gehäuses nicht die Schneidmesser.itte tragen Sie beim Reinigen Handschuhe.
Vorsicht:itte reinigen Sie nicht mit einem Hochdruckreiniger.Verwenden Sie zur Reinigung keine Reinigungsmittel.

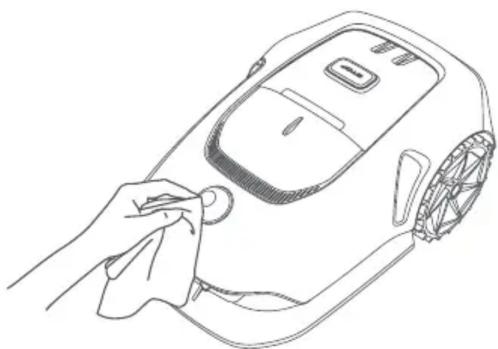

1. Reinigen Sie den LiDAR-Sensor vorsichtig mit einem fusselfreien Tuch.

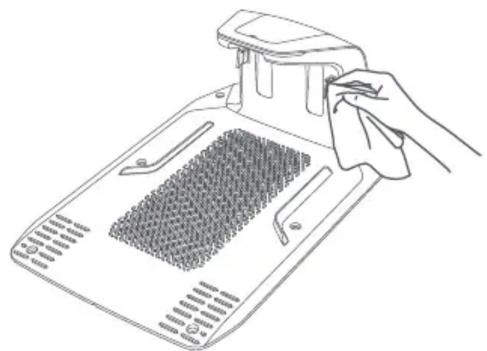

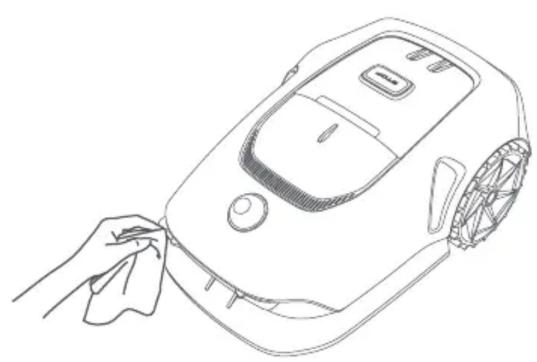

Ladekontakte

Reinigen Sie die Ladekontakte des Roboters und der Ladestation mit einem sauberen Tuch. Halten Sie die Ladekontakte nach der Reinigung trocken.

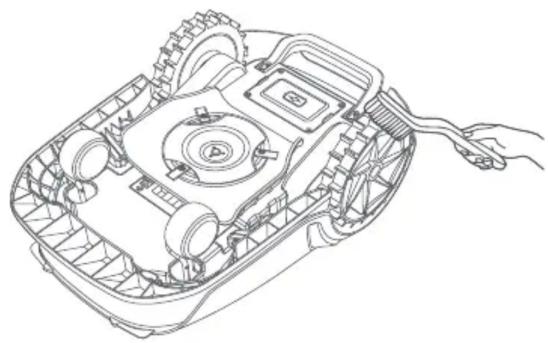

- Antriebsräder:

Verwenden Sie eine Bürste, um Schlamm von den Rädern zu entfernen und einen gute Grip zu gewährleisten.

8.2 Austausch der Komponenten

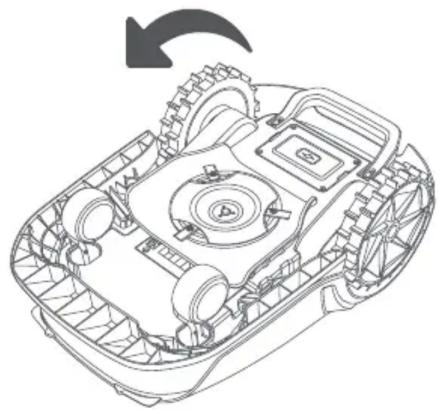

- Ersetzen der Schneidmesser

Ersetzen Sie die Schneidmesser regelmäßig, um sie scharf zu halten. Es wird empfohlen, die Klingen alle 6-8 Wochen oder früher zu ersetzen.itte verwenden Sie nur Original-Schneidmesser von MOVA.

Warning: Bitter schalten Sie den Roboter aus und drehen Sie den Sicherheitsschlüssel in die AUS-Position. Tragen Sie Schutzhandschuhe, bevor Sie die Klingen ersetzen.

Hinweis:itte tauschen Sie alle drei Schneidmesser gleichzeitig aus, um ein ausgewogenes Schneidsystem zu gewährleisten.

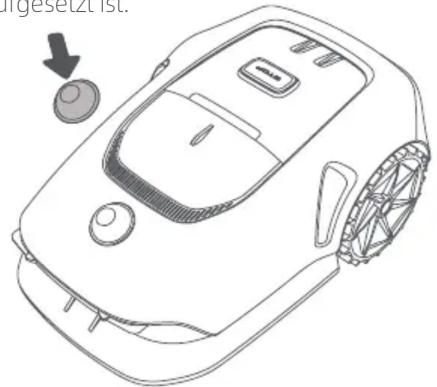

1. Schalten Sie den Roboter aus und drehen Sie den Sicherheits Schlüssel in die AUS-Position.

2. Stellen Sie sichere, dass die LiDAR-Schutzabdeckung aufgesetzt ist.

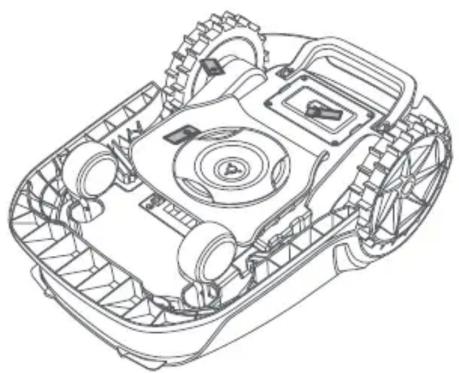

1. Legen Sie den Roboter auf eine weiche Unterlage und stellen Sieihn auf den Kopf.

1. Entfernen Sie die drei Klingen und Schrauben.

1. Stellen Sie sicher, dass sich die Schneidmesser frei drehen können.

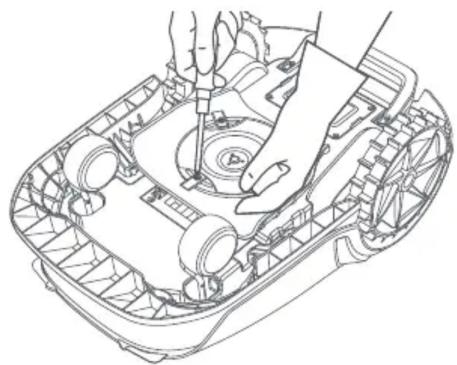

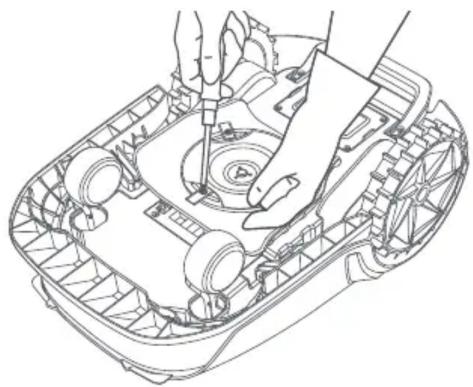

Austausch der Reinigungsbürste

Wenn die Reinigungsbürste für den LiDAR-Sensor abgenutz ist, können ihre Borsten ausfransen oder beschädigt werden, wodurch die Reinigungslistung beeinträchtigt wird. Tauschen Sie die Reinigungsbürste regelmäßig aus, um ein optimes Reinigungsergebnis zu erzielen. Es wird empfohlen, die Reinigungsbürste mindestens alle 12 Monate auszutauschen.

1. Lösen Sie die Schrauben mit einem Kreuzschlitzschraubendreher.

1. Richten Sie die neuen Klingen mit den Lächern auf der Messerscheibe aus und sichern Sie sie mit den Schrauben.

9 Akku

Laden Sie bei langfristiger Aufbewährung den Roboter alle 6 Monate auf, um den Akku zu schützen. Die eingeschränkte Garantiedeckteine Akkuschaden ab, die durch Tiefentladung verursacht werden. Laden Sie den Akku nicht bei einer Umgebungstemperatur über 45^ bzw. unter 6^ . Die Temperatur für die Langzeitlagerung des Akkus sollt zwischen -10 und 35^ liegen. Zur Schadensminimierung liegt die empfohlene Lagerungstemperatur für den Akku zwischen 0 und 25^ .

Hinweis: Die Lebensdauer des Akkus des Roboters hängt von der Nutzungshäufigkeit und der Anzahl der Betriebsstunden ab. Ist der Akku beschädigt oder lassst er sich nicht mehr aufladen, entsorgen Sie den verbrauchten oder defekten Akkuitte nicht achtlos.itte halten sie sich an die regionalen Recyclingvorschriften.

Energiesparender Lademodus:

Bei aktiviertem Energiespar-Lademodus werden alle nicht mit dem Laden verbundenen Funktionendeaktiviert. (Das Netzwerk wird ausgeschaltt.)

• Um den Lademodus mit geringer Leistung zu aktivieren, halten Sie die Taste und die taste gleichzeitig gedrückt und drücken Sie gleichzeitig 5-mal Schnell die OK-Taste. Sie horen eine Sprachansage: Der Energiespar-Lademodus ist aktiviert.
• Um den Lademodus mit geringer Leistung zu deaktivieren, starten Sie den Roboter neu.

10 Einlagerung in der Winterzeit

- Roboter

1. Laden Sie den Akku vollständig auf. Schalten Sie den Roboter aus und drehen Sie den Sicherheits Schlüssel in die AUS-Position.
2. Reinigen Sie den Roboter gründlich, bevor Sie es für den Winter einlagern.
3. Setzen Sie die LiDAR-Schutzabdeckung auf.
4. Lagern Sie den Roboter an einem trockenen Ort bei einer Temperatur über 0^ .

Ladestation

Ziehen Sie den Stecker der Ladestation und lagern Sie sie an einem trockenen, kühlen und vor direkter Sonneneinstrahlung geschützten Ort.

Hinweis: Nach der Winterlagerung installieren Sieitte die Ladestation erneut und platzieren Sie den Roboter darin zum Aufladen. Wenn Sie die Ladestation an einem anderen Ort installieren,actualisiert der Roboter automatisch die Position der Station, sobald er aufladt und die Station verlasst. Bei Positionsfehlern aufgrund groBerer Veränderungen in Ihrm Garten wird empfohlen, das Gebiet neu zu kartieren.

11 Transport

Für den Transport über lange Strecken stellen Sie safer, dass der Roboter ausgeschelt ist und der Sicherheitsschluss in die AUS-Position gedreht ist. Es wird empfohlen, die Originalverpackung zu verwenden.itte setzen Sie die LiDAR-Schutzabdeckung auf.

Warning: Schalten Sie den Roboter aus und drehen Sie den Sicherheitsschluss in die AUS-Position, bevor Sieihn transportieren.
Warning: Heben Sie den Roboter am hinteren Griff an und halten Sie die Messerscheibe von Ihr Körper fern.

12 Fehlersuche und -behebung

Problem Ursache Lösung
Der Robot erist nicht mit der App verbunden.	1. Der Robot erfindet sich nicht innerhalb der Reichweite des WLAN- oder Bluetooth-Signals.2. Der Robot erist ausgeschaltet oder wird neu gestartet.	1. Prüfen Sie, ob der Robot den Einsatzvorgang abgeschlossen hat.2. Prüfen Sie, ob der Router ordnungsgemäß Funktioniert.3. Gehen Sie bisher an den Robot heran, um eine Bluetooth-Verbindung herzustellen.
Der Robot ist angehoben.	Das Rad ist nicht auf dem Boden.	1. Stellen Sie den Robot wider auf den flachen Boden.2. Drücken Sie die OK-Taste zweimal, um den Robot zu entsperren.3. Der Robot kann nicht über Objekte mit einer Höhe von mehr als 3 cm fahren.itte achtten Sie daraufuf, dass der Boden im Arbeitsbereich des Roboters eben ist.
Der Robot ist gekippt.	Der Robot erist um mehr als 37° gekippt.	1. Stellen Sie den Robot wider auf den flachen Boden.2. Drücken Sie die OK-Taste zweimal, um den Robot zu entsperren.3. Der Robot kann keine Steigungen von mehr als 45 % (24°) befaren.
Der Robot ist festgefahren.	Der Robot erist festgefahren und kann sich nicht befreiern.	1. Entfern den Sie die umliegenden Hindernisse und versuchen Sie es erneut.2. Bewegen Sie den Roboter manuell an eine flache und offene Stelle auf der Karte und versuchen Sie erneut, die Aufgabe zu starten. Wenn these Problem weiterhin auftritt, versuchen Sie es erst dann erneut, wenn sich der Robot in der Ladestation befindet.3. Prufen Sie, ob es Gruben im Gelände gibt. Füllen Sie die Gruben vor dem Mähen auf, um ein Festfahren des Roboters zu verhindern.4. Prufen Sie, ob das umliegende GrasHigher als 10 cm ist. Sie können die Höhe der Hinderisvermeidung einstellen oder den Rasen im Voraus mit einem Schiebemahmer ⇒, um das Festfahren des Roboters zu verhindern.5. Bleibt der Roboter früig an dieser Stelle stecken, können Sie sie als Sperrzone festlegen.
Störung am linken/rechten Hinterrad.	Das Rad kann sich nicht drehen oder es liegt ein Problem mit dem Radmotor vor.	1. Reinigen Sie die Hinterräder und versuchen Sie es erneut.2. Wenn dieser Fehler weiterhin auftritt, versuchen Sie, den Roboter neu zu starten.3. Wenn das Problem weiterhin besteht, wenden Sie sichitte an den Kundendienst.
Schneidkopf kann sich nicht drehen.	Der Schneidkopf kann sich nicht normal drehen oder es liegt ein Problem mit dem Messermotor vor.	1. Reinigen Sie den Schneidkopf und versuchen Sie es erneut.2. Prüfen Sie, ob das umliegende GrasHigher als 10 cm ist. Sie können den Rasen vorher mit einem Schiebemahmer ⇒, um eine Blockierung des Schneidkopfes durch hohes Gras zu vermeiden.3. Prüfen Sie, ob sich Wasser unter dem Schneidkopf befindet. Sollte dies der Fall sein, bringen Sie den Roboter an einen trockenen Ort und versuchen Sie es erneut.4. Wenn dieser Fehler weiterhin auftritt, versuchen Sie, den Roboter neu zu starten.5. Wenn das Problem weiterhin besteht, wenden Sie sichitte an den Kundendienst.
Problem	Ursache Lösung
Stoßfänger-Fehler.	Der vordere Stößfängersensor wird ständig angeregt.	1. Prüfen Sie, ob der Roboter irgendwo festgefahren ist.2. Klopfen Sie leicht auf den Stoßfänger und stellen Siesicher, dass er zusückfedert.3. Wenn dieser Fehler weiterhin auftritt, versuchen Sie,den Roboter neu zu starten.4. Wenn das Problem weiterhin besteht, wenden Siesichitte an den Kundendienst.
Fehler beim Aufladen.	Der Roboter dockt an die Ladestation an, aber der Ladestrom oder die Ladespannung ist fehlerhaft.	1. Prüfen Sie, ob die Ladestation richtig mit demStromnetz verbunden ist.2. Prüfen Sie, ob die Ladekontakte am Roboter und an der Ladestation sauber sind.3. Versuchen Sie nach der Überprüfung, den Roboter erneut an die Ladestation anzudocken.4. Wenn das Problem weiterhin besteht, wenden Siesichitte an den Kundendienst.
Akkutemperatur zu hoch.	Die Akkutemperatur beträgt ≥ 60 °C.	1. Verwenden Sie den Roboter bei einerUmgebungstemperatur unter 40 °C. Sie könnenwarten, bis die Akkutemperatur automatisch sinkt.2. Sie können den Roboter ausschalten und nach einerZeit neu starten.3. Wenn das Problem weiterhin besteht, wenden Siesichitte an den Kundendienst.
Die Akkutemperatur isthoch.	Die Akkutemperatur beträgt ≥ 45 °C.	1. Der Ladevorgang kann fehlschlagen, wenn dieAkkutemperatur über 45 °C liegt.2. Verwenden Sie den Roboter bei einerUmgebungstemperatur unter 40 °C.
Die Akkutemperatur istniedrig.	Die Akkutemperatur beträgt ≤ 6 °C.	1. Der Ladevorgang kann fehlschlagen, wenn dieAkkutemperatur unter 6°C liegt.2. Verwenden Sie den Roboter bei einerUmgebungstemperatur über 6 °C.
Lidar ist blockiert.	LiDAR ist blockiert (z.B. weil dieLiDAR-Schutzabdeckung nichtentfernrt wurde).	1. Entfernen Sie die Schutzabdeckung des Lidars undversuchen Sie es erneut.2. Wenn das Lidar auf der Oberseite des Roboters stark schmutzig ist, reinigen Sie es mit einem fusselfreienTuch und versuchen Sie es erneut.
LiDAR-Fehlfunktion.	LiDAR ist stark schmutzig oder esliegt ein Sensorfehler vor.	1. Prüfen Sie, ob das Lidar schmutzig ist. Reinigen Sie esgff. und versuchen Sie es dann erneut.2. Wenn dieser Fehler weiterhin auftritt, versuchen Sie,den Roboter neu zu starten.3. Wenn das Problem weiterhin besteht, wenden Siesichitte an den Kundendienst.
LiDAR ist schmutzig. LiDAR ist	schmutzig.	Reinigen Sie den LiDAR-Sensor oben auf dem Robotermit einem sauberen Tuch. Halten Sie den LiDAR nachder Reinigung trocken.
LiDAR-Temperatur ist hoch.	Die LiDAR-Temperatur ist hoch.LiDAR wird bald gestoppt.	1. Der Roboter versucht automatisch, zur Ladestationzurückzukehren, um abzukühlen.2. Stellen Sie sicher, dass der Roboter bei einerUmgebungstemperatur unter 40 °C(PCarbeitet.3. Platzierten Sie den Roboter in einem schattigen, kühlen und gut belufteten Bereich. Der Alarm stoppt, wenn die Temperatur auf einen normalen Bereich fällt.4. Der Roboter nimmt den Betrieb automatisch wiederauf, sobald der Alarm stoppt.5. Wenn das Problem weiterhin besteht, wenden Siesichitte an den Kundendienst.

Problem Ursache Lösung
LiDAR-Temperatur ist zu hoch.	Die LiDAR-Temperatur ist zu hoch. LiDAR wurde gestopt.
Der Robot er ist verloren. Ortung ist verloren gegangen.	1. Prüfen Sie, ob das LiDAR auf der Oberseite des Roboters schmutzig ist. Verschmutzung kann die Ortung beeinträchtigen. 2. Bewegen Sie den Roboter manuell an eine frei Stelle auf der Karte und versuchen Sie, die Aufgabe erneut zu starten. 3. Wenn die Ortung nicht wiederhergestellt werden kann, steuern Sie den Roboter per Fernbedienung über die App weiterz zur Ladestation, und starten Sie dann die Mähaufgabe.
Sensorfehler. Sensorfehler.
Der Roboter befindet sich in der Sperrzone.	Der Roboter befindet sich in der Sperrzone.
Der Roboter befindet sich außerhalb der Karte.	Der Roboter befindet sich außerhalb der Karte.
Notstopp ist aktiviert.	Die Stoppaste am Roboter ist gedrückt.
Akkuladestand niedrig. Der Roboter wird bald abgeschaltet.	Akkustand ≤ 10%.
Rückkehr zur Ladestation fehlgeschlagen.	TDer Roboter kann beim Zurückkehren zur Ladestation die Ladestation nicht finden.
Andocken an der Ladestation fehlgeschlagen.	Der Roboter findet die Ladestation, kann aber nicht andocken.

Problem Ursache Lösung
Ortung fehlgeschlagen.	Ortung schlägt fehl, wenn der Roboter versucht, eine Mahaufgabe zu starten.	1. Das Lidar kann blockiert sein. Bewegen Sie den Roboter manuell an eine flache und offene Stelle auf der Karte und versuchen Sie erneut, die Aufgabe zu starten. 2. Wenn Sie weiterhin auf diesen Fehler stoßen, versuchen Sie esitte erneut, nachdem der Roboter in der Station angedockt ist.
Weg blockiert. Weg blockiert.		1. Überprüfen Sie, ob eine Sperrzone im Weg festgelegt ist. 2. Überprüfen Sie, ob Hindernisse den Roboter blockieren. 3. Wenn der Roboter weiterhin nicht passieren kann, löschen Sie den Pfad in der Kartenbearbeitung und legen Sie einen neuen fest.

13 Technische Daten

		MOVA 600 MOVA 600 Kit MOVA 1000
Allgemeine Informationen	Modell MLLM1110 MLLM41	10
	Abmessungen 643,2 × 418	6 × 279,3 mm
	Gewicht (inkl. Akku) 10,1 kg	11,7 kg
Mährbetrieb	Empfohlene Arbeitsfläche	600 m2 1.000 m2
	Mährleistung	Standard: 600 m2/TagEffizient: 1.000 m2/Tag	Standard: 800 m2/TagEffizient: 1.200 m2/Tag
	Mährhöhe 20-60 mm
	Mährbreite 20 cm
	Ladedauer4	100 min 40 min
Geräuschemissionen	Schallleistungspegel LWA	59 dB(A)
	Messunsicherheiten der Schallleistung KWA	3 dB(A)
	Schalldruckpegel LpA	56 dB(A)
	Messunsicherheiten beim Schalldruck KpA	3 dB(A)
		MOVA 600 MOVA 600 Kit MOVA 1000
Betriebsbedingungen	Betriebstemperatur	0~50°C Empfohlen: 10~35°C
	Temperatur bei Langzeitlagerung	-10~35°CEmpfohlen: 0~25°C
	IP-Einstufung	Mäher: IPX6 Ladestation: IPX4 Netzteil: IP67
	Maximale Steigung der Mährfläche	45 % (24°)
Verbindungsmöglichkeiten	Bluetooth-Frequenzbereich	2400,0-2483,5 MHz
	Maximale HF-Leistung	802.11b:16±2dBm(@11Mbps)802.11g:14±2dBm(@54Mbps)802.11n:13±2dBm(@HT20,HT40)Bluetooth: 7,49 dBm
	WLAN	2,4 GHz WLAN(2400-2483,5M)
	Link-Dienst (optional)5	LTE-FDD: B1/3/7/8/20/28ALTE-TDD: B38/40/41
	GNSS (optional)6	GPS/GLONASS/BDS/Galileo/QZSS
Antriebsmotor	Fahrgeschwindigkeit bei Fernbedienung	0,45 m/s-0,8 m/s
	Fahrgeschwindigkeit beim Mahen	Standard: 0,35 m/sEffizient: 0,6 m/s
Messermotor Geschwindigkeit 2500 U/min
Akku (Mäher)	Akku-Modell MBPM10
	Akku-Typ Lithium-lonen-Akku
	Nennkapazität 2500 mAh
	Nennspannung 18 V DC
Netzteil	Ladegerät-Modell7	MPAM10 MPAM20
	Eingangsspannung 100~240 V AC
	Ausgangsspannung 20 V DC
	Stromstände am Ausgang8	1,5 A	3 A
		MOVA 600 MOVA 600 Kit MOVA 1000
Ladestation	Ladestation-Modell9	MCM10 MCM11
	Eingangsspannung 20	V DC
	Ausgangsspannung 20	V DC
	Stromaufnahme10	1,5 A 3 A
	Stromstärke am Ausgang11	1,5 A 3 A
Zubehir	Ersatzklingen und Schrauben	981 9
	Klingen-Modell MBKM10
Antriebsräder Radtyp	Standard Geländegängi

1. Die Ladedauer gilt, wenn der Roboter bei niedrigem Akkuladestand automatisch zur Ladestation zusückkehrt.
2. Erfordert die Installation des Link-Moduls.
3. Erfordert die Installation des Link-Moduls.
4. MOVA 600/600 Kit/1000 sind mit sowohl MPAM10- als auch MPAM20-Ladegeräten kompatibel.
5. MOVA 600/600 Kit/1000 sind mit sowohl 1,5 A- als auch 3 A-Ausgangsstrom kompatibel.
6. MOVA 600/600 Kit/1000 sind mit sowohl MCM10- als auch MCM11-Ladestationen kompatibel.
7. Die MOVA 600/600 Kit/1000 Ladestationen sind mit sowohl 1,5 A- als auch 3 A-Eingangsstrom kompatibel.
8. Die MOVA 600/600 Kit/1000 Ladestationen sind mit sowohl 1,5 A- als auch 3 A-Ausgangsstrom kompatibel.

Hinweis: Die technischen Daten können sich im Zuge der ständigen Verbesserung unserer Produkte ändern. Die aktuellsten Daten finden Sie auf unserer Website unter https://mova-tech.com.
