BEDIENUNGSANLEITUNG HM100TC SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Kompressor Originalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher- heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie einen Atemschutz! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Warnung vor heißen Teilen! Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen. Warnung vor elektrischer Spannung Achtung! Vor Erstinbetriebnahme Ölstand überprüfen! Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf nur unter trockenen Um- gebungsbedingungen stationiert, gelagert und betrieben werden. Angabe des Schallleistungspegels in dB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Inhaltsverzeichnis: Seite:

16. Entsorgung und Wiederverwertung ..................................................... 15

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

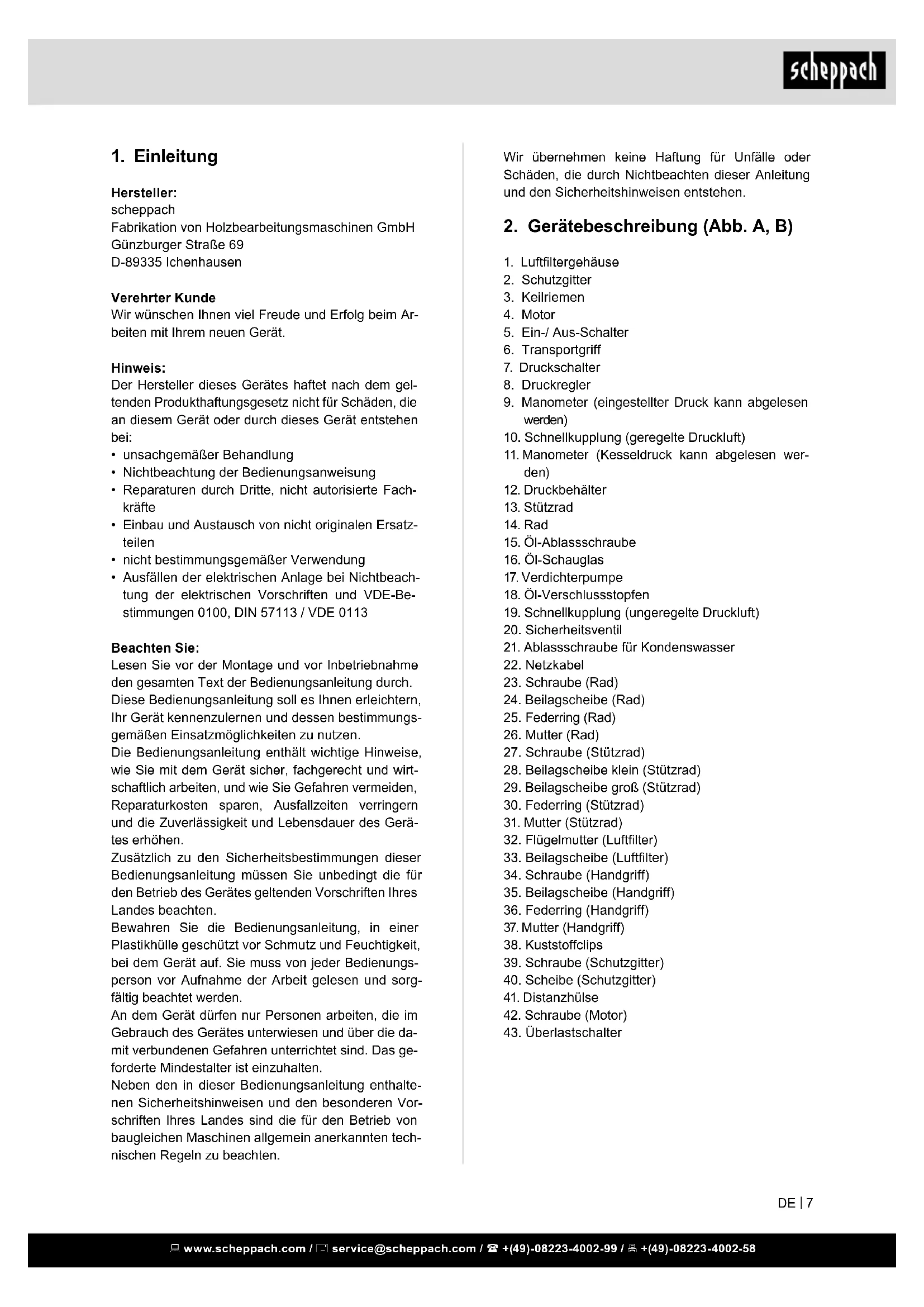

2. Gerätebeschreibung (Abb. A, B)

5. Ein-/ Aus-Schalter

9. Manometer (eingestellter Druck kann abgelesen

10. Schnellkupplung (geregelte Druckluft)

11. Manometer (Kesseldruck kann abgelesen wer-

15. Öl-Ablassschraube

18. Öl-Verschlussstopfen

19. Schnellkupplung (ungeregelte Druckluft)

20. Sicherheitsventil

21. Ablassschraube für Kondenswasser

27. Schraube (Stützrad)

28. Beilagscheibe klein (Stützrad)

29. Beilagscheibe groß (Stützrad)

30. Federring (Stützrad)

31. Mutter (Stützrad)

32. Flügelmutter (Luftlter)

43. Überlastschalter

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorg- fältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Die Maschine darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Ver- letzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinwei- se gut auf. Wartung und Instandhaltung

1. Regelmäßige Reinigung, Wartung und

Schmierung. Vor jeglicher Einstellung, Instand- haltung oder Instandsetzung Netzstecker ziehen.

2. Lassen Sie Ihr Gerät nur von qualiziertem

Fachpersonal und nur mit Original-Ersatztei- len reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in Ordnung

- Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigen Sie Umgebungseinüsse

- Setzen Sie Elektrowerkzeuge nicht dem Regen aus. - Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Gefahr durch Stromschlag! - Sorgen Sie für gute Beleuchtung des Arbeits- bereichs. - Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunst- stoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

4. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge, welche mit einer Luftmenge bis ca. 220 l/min. betrieben werden kön- nen (z.B. Reifenfüller, Ausblaspistole und Lackierpis- tole). Der Kompressor darf nur in trockenen und gut be- lüfteten Innenräumen betrieben werden. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, so- wie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen welche die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

13. Seien Sie stets aufmerksam

- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elekt- rowerkzeug nicht, wenn Sie unkonzentriert sind.

14. Überprüfen Sie das Elektrowerkzeug auf eventu-

elle Beschädigungen - Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht be- schädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. - Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingun- gen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten. - Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine an- erkannte Fachwerkstatt repariert oder ausge- wechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. - Beschädigte Schalter müssen bei einer Kunden- dienstwerkstatt ersetzt werden. - Benutzen Sie keine fehlerhaften oder beschä- digten Anschlussleitungen. - Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschal- ten lässt.

15. Lassen Sie Ihr Elektrowerkzeug durch eine Elekt-

rofachkraft reparieren - Dieses Elektrowerkzeug entspricht den ein- schlägigen Sicherheitsbestimmungen. Repa- raturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

- Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedie- nungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Ge- brauch anderer als der in der Bedienungsanlei- tung oder im Katalog empfohlenen Einsatzwerk- zeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

- Bei Verwendung des Kompressors Gehörschutz tragen.

18. Austausch der Anschlussleitung

- Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektro- fachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge

19. Befüllung von Reifen

- Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Mano- meter, z.B. an einer Tankstelle.

3. Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten)

4. Halten Sie Kinder fern!

- Lassen Sie andere Personen nicht das Werk- zeug und das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge si-

cher auf - Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlosse- nen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht

- Sie arbeiten besser und sicherer im angegebe- nen Leistungsbereich.

7. Tragen Sie geeignete Kleidung

- Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden. - Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. - Tragen Sie bei langen Haaren ein Haarnetz.

8. Verwenden Sie das Kabel nicht für Zwecke, für

die es nicht bestimmt ist - Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

9. Pegen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. - Befolgen Sie die Wartungsvorschriften. - Kontrollieren Sie regelmäßig die Anschluss- leitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. - Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

10. Ziehen Sie den Stecker aus der Steckdose

- Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeu- gen wie z. B. Sägeblatt, Bohrer, Fräser.

11. Vermeiden Sie unbeabsichtigten Anlauf

- Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose aus- geschaltet ist.

12. Benutzen Sie Verlängerungskabel für den Außen-

bereich - Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlänge- rungskabel. - Verwenden Sie die Kabeltrommel nur im ab- gerollten Zustand. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Sicherheitshinweise beim Verwenden von Spritz- und Sprühvorsatzgeräten (z.B. Farbspritzen):

• Halten Sie beim Befüllen das Sprühvorsatzgerät vom Kompressor entfernt, damit keine Flüssigkeit in Kontakt mit dem Kompressor kommt.

• Sprühen Sie nie mit dem Sprühvorsatzgeräten (z.B. Farbspritzen) in Richtung des Kompressors. Feuchtigkeit kann zu elektrischen Gefährdungen führen!

• Keine Lacke oder Lösungsmittel mit einem Flamm- punkt von weniger als 55° C verarbeiten. Explo- sionsgefahr!

• Lacke und Lösungsmittel nicht erwärmen. Explo- sionsgefahr!

• Werden gesundheitsschädliche Flüssigkeiten ver- arbeitet, sind zum Schutz Filtergeräte (Gesichts- masken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Anga- ben über Schutzmaßnahmen.

• Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kenn- zeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere ge- eignete Kleidung und Masken zu tragen.

• Während des Spritzvorgangs sowie im Arbeits- raum darf nicht geraucht werden. Explosionsge- fahr! Auch Farbdämpfe sind leicht brennbar.

• Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. be- trieben werden.

• Speisen und Getränke nicht im Arbeitsraum aufbe- wahren oder verzehren. Farbdämpfe sind gesund- heitsschädlich.

• Der Arbeitsraum muss größer als 30 m³ sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein.

• Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährli- chen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.

• Verarbeiten Sie in Verbindung mit dem PVC-Druck- schlauch keine Medien wie Testbenzin, Butylalko- hol und Methylenchlorid. Diese Medien zerstören den Druckschlauch.

• Der Arbeitsbereich muss vom Kompressor ab- getrennt sein, sodass dieser nicht direkt mit dem Arbeitsmedium in Kontakt kommen kann. Betrieb von Druckbehältern

• Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandset- zungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheits- maßnahmen zu treffen.

20. Straßenfahrbare Kompressoren im Baustellen-

betrieb - Achten Sie darauf, dass alle Schläuche und Ar- maturen für den höchst zulässigen Arbeitsdruck des Kompressors geeignet sind.

- Stellen Sie den Kompressor nur auf einer ebe- nen Fläche auf.

22. Es ist empfohlen, dass Zuführschläuche bei Drü-

cken über 7 bar mit einem Sicherheitskabel, z.B. einem Drahtseil ausgestattet werden sollten.

23. Vermeiden Sie starke Belastungen auf das Lei-

tungssystem, indem Sie exible Schlauchan- schlüsse verwenden, um Knickstellen zu vermei- den.

24. Verwenden Sie einen Fehlerstromschutzschalter

mit einem Auslösestrom von 30 mA oder weniger. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schla- ges.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Beachten Sie die entsprechenden Betriebsan- leitungen der jeweiligen Druckluftwerkzeuge / Druckluftvorsatzgeräte! Die folgende allgemeinen Hinweise sind zusätzlich zu beachten: Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

• Achten Sie auf ausreichenden Abstand zum Pro- dukt, mind. jedoch 2,50 m und halten Sie die Druckluftwerkzeuge / Druckluftvorsatzgeräte wäh- rend des Betriebs vom Kompressor fern.

• Verdichterpumpe und Leitungen erreichen im Be- trieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

• Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Verdichter- pumpe zu Bränden oder Explosionen führen kön- nen.

• Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurück- schnellenden Schlauch.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Tei- le können leicht Verletzungen verursacht werden.

• Tragen Sie bei Arbeiten mit der Druckluftpistole Schutzbrille und Atemschutzmaske. Stäube sind gesundheitsschädlich! Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen. Verletzungs- gefahr! www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Die Aufsichtsbehörde kann im Einzelfall erforder- liche Überwachungsmaßnahmen anordnen.

• Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.

• Kontrollieren Sie den Druckbehälter vor jedem Be- trieb auf Rost und Beschädigungen. Der Kompres- sor darf nicht mit einem beschädigten oder rosti- gen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt. Bewahren Sie die Sicherheitshinweise gut auf. WARNUNG! Dieses Elektrowerkzeug erzeugt wäh- rend des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen akti- ve oder passive medizinische Implantate beeinträch- tigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultie- ren, bevor das Elektrowerkzeug bedient wird. Restrisiken Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

• Des Weiteren können trotz aller getroffenen Vor- kehrungen nicht offensichtliche Restrisiken be- stehen.

• Restrisiken können minimiert werden wenn die „Allgemeinen Sicherheitshinweise“ und die „Be- stimmungsgemäße Verwendung“, sowie die Bedie- nungsanweisung insgesamt beachtet werden.

Netzanschluss 230 V / 50Hz Motorleistung 2200W / 3 PS Betriebsart S1 Motor-Drehzahl 2900 min

Druckbehältervolumen 100l Betriebsdruck 10 bar Theo. Ansaugleistung 550 l/min Theo. Abgabeleistung 350 l/min Schutzart IP20 Öl (15W 40) 0,9 l Max. Aufstellhöhe (üNN) 1000 m Riemenart A-1400 Technische Änderungen vorbehalten! Betriebsart S1, Dauerbetrieb Geräuschkennwerte Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschi- nenlärm 85 dB (A), tragen Sie bitte einen geeigneten Gehörschutz. Schallleistungspegel

97 dB(A) Schalldruckpegel L

• Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen wer- den nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnum- mern sowie Typ und Baujahr des Gerätes an.

m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! Zur Montage benötigen Sie:

• Gabelschlüssel 15 mm (nicht im Lieferumfang ent- halten)

• Gabelschlüssel 17 mm (nicht im Lieferumfang ent- halten)

• Gabelschlüssel 27 mm (nicht im Lieferumfang ent- halten)

• Inbusschlüssel 6 mm (nicht im Lieferumfang ent- halten)

8.1 Montage der Räder (Bild C)

Stecken Sie die Schraube (23) durch das Rad (14). Stecken Sie nun die Schraube (23) durch die Aufnah- me am Druckbehälter (12). www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Befestigen Sie die Schraube (23) nun mit der Beilag- scheibe (24), dem Federring (25) und der Mutter (26). Wiederholen Sie den Vorgang auf der anderen Seite des Druckbehälters (12).

8.2 Montage des Stützrades (Bild D)

Stecken Sie die Scheibe (28) auf die Schraube (27). Stecken Sie anschließend die Schraube (27) durch das Stützrad (13). Das Stützrad (13) wird anschlie- ßend an der Aufnahme am Druckbehälter (12) ange- bracht. Befestigen Sie das Stützrad (13) mit der Scheibe (29), dem Federring (30) und der Mutter (31).

8.3 Montage der Luftlter (3x) (Bild E)

Entfernen Sie die Transportsicherung der Luftlter- aufnahme (falls vorhanden). Entfernen Sie die Flügelmutter (32) und die Scheibe (33) vom Gewindebolzen an der Verdichterpumpe. Stecken Sie das Luftltergehäuse (1) mit dem Pa- pierlter auf den Gewindebolzen. Befestigen Sie das Luftltergehäuse (1) wieder mit der Scheibe (33) und der Flügelmutter (32). Wiederholen Sie den Vorgang an allen Luftltern. Befestigen Sie die Luftlter mit der Einlassöffnung nach unten, um eine zu große Verschmutzung zu vermeiden.

8.4 Montage Transportgriff (Bild F)

Befestigen Sie den Transportgriff (6) wie abgebildet am Druckbehälter (12). Stecken Sie dazu eine Scheibe (35) auf eine Schrau- be (34). Führen Sie die Schraube durch ein Langloch am Druckbehälter (12) und befestigen Sie die Schrau- be mit einer Scheibe (35), einem Federring (36) und einer Mutter (37). Wiederholen Sie diesen Vorgang drei mal.

8.5 Kompressorenöl (Bild L)

• Entfernen Sie den Öl-Verschlussstopfen (y) der Öleinfüllöffnung.

• Füllen Sie das mitgelieferte Kompressorenöl in das Verdichterpumpengehäuse und setzen Sie den Öl- Verschlussstopfen (18) in die Öleinfüllöffnung ein.

• Überprüfen Sie den Ölstand anhand des Sichtgla- ses (16). Der Ölstand sollte sich innerhalb des ro- ten Kreises benden.

9. Vor Inbetriebnahme

• Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Füllen Sie das Verdichterpumpengehäuse mit Öl, wie unter Punkt 8.5 beschrieben.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunterneh- men melden, mit dem der Kompressor angeliefert wurde.

• Die Aufstellung des Kompressors muss in der Nähe des Verbrauchers erfolgen.

• Lange Luftleitungen und lange Zuleitungen (Ver- längerungskabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.

• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich kei- ne Stäube, keine Säuren, Dämpfe, explosive oder entammbare Gase benden.

• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

• Vor Inbetriebnahme muss der Ölstand in der Kom- pressorpumpe kontrolliert werden.

• Der Kompressor darf nur kurzzeitig bei trockenen Umgebungsbedingungen im Außenbereich benutzt werden.

• Der Kompressor muss stets trocken gehalten wer- den und darf nach der Arbeit nicht im Freien ver- bleiben.

10. In Betrieb nehmen

m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

10.1 Ein-/ Ausschalter (Bild G)

Zum Einschalten des Kompressors wird der Ein/ Aus- schalter (5) nach oben gezogen. Zum Abschalten wird der Ein-/Ausschalter nach unten gedrückt.

10.2 Druckeinstellung: (Bild A; B)

Mit dem Druckregler (8) wird der Druck am Manome- ter (9) eingestellt. Der eingestellte Druck kann an der Schnellkupplung (10) entnommen werden. Am Manometer (11) wird der Kesseldruck abgelesen. Der Kesseldruck wird an der Schnellkupplung (19) entnommen.

10.3 Druckschaltereinstellung (Bild A)

Der Druckschalter (7) ist werkseitig eingestellt. Ein- schaltdruck ca. 8 Bar Ausschaltdruck ca. 10 Bar

10.4 Überlastschalter

Der Motor ist mit einem Überlastschalter ausgestattet Bei Überlastung des Kompressors schaltet der Über- lastschalter automatisch ab, um den Kompressor vor Überhitzung zu schützen. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Elektrische Anschlussleitungen müssen den ein- schlägigen VDE- und DIN-Bestimmungen entspre- chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung „H05VV-F“. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor:

• Die Netzspannung muss 230 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

m Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsarbei- ten den Netzstecker! Verletzungsgefahr durch Strom- stöße! m Achtung! Warten Sie bis das Gerät vollständig abgekühlt ist! Verbrennungsgefahr! m Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen! Verletzungsgefahr! Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Halten Sie das Gerät so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei nied- rigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je- der Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes an- greifen. Achten Sie darauf, dass kein Wasser in das Gerä- teinnere gelangen kann.

• Schlauch und Spritzwerkzeuge müssen vor Reini- gung vom Kompressor getrennt werden. Der Kom- pressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden. Sollte der Überlastschalter ausgelöst haben, schal- ten Sie den Kompressor am Ein-/Ausschalter (5) ab und warten Sie ab bis der Kompressor abgekühlt ist. Drücken Sie nun den Überlastschalter (43) ein und Schalten Sie den Kompressor wieder an.

10.5 Ablassen des Überdrucks bei Arbeitsende

Lassen Sie den Überdruck im Kompressor ab, indem Sie den Kompressor ausschalten und die noch im Druckbehälter vorhandene Druckluft verbrauchen, z.B. mit einem Druckluftwerkzeug im Leerlauf oder mit einer Ausblaspistole.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwen- dete Verlängerungsleitung müssen diesen Vor- schriften entsprechen. Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten sowie bei vorübergehender Anwendung im Freien ist das Gerät unbedingt über einen Fehlerstromschutz- schalter mit einem Auslösestrom von 30 mA oder weniger anzuschließen. Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbstän- dig ab. Nach einer Abkühlzeit (zeitlich unterschied- lich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitung. An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Iso- lationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Danach entfernen Sie die Schraube (39) inklusive Scheiben (40) und Distanzhülse (41), die das Schutz- gitter (2) mit dem Motor (4) verbindet, mit einem 4mm Inbusschlüssel. Jetzt öffnen Sie bitte die vier Schrauben (42) am Mo- tor (4) mit zwei 14er Schlüssel um anschließend den Motor verschieben zu können. Nun kann der Keilrie- men (3) gewechselt werden. Nach erfolgreichem Wechsel des Keilriemens die gleichen Schirrte in umgekehrter Reihenfolge aus- führen um das Gerät wieder in den Betriebszustand zu bringen. Acht Sie hierbei das der Motor im rechten Winkel zur Laufrichtung festgeschraubt ist um einen fehlerfreien Lauf des Keilriemens zu gewährleisten.

15.2 Wartung des Druckbehälters

Achtung! Für dauerhafte Haltbarkeit des Druckbehälters (12) ist nach jedem Betrieb das Kondenswasser durch Öffnen der Ablassschraube (21) abzulassen. Lassen Sie zuvor den Kesseldruck ab (s. 8.5). Die Ablassschraube wird durch Drehen gegen den Uhrzeigersinn geöffnet (Blickrichtung von der Kom- pressorunterseite auf die Schraube), damit das Kondenswasser vollständig aus dem Druckbehälter ablaufen kann. Verschließen Sie danach die Ablass- schraube wieder (Drehen im Uhrzeigersinn). Kontrol- lieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stel- len Sie Beschädigungen fest, so wenden Sie sich bit- te an die Kundendienstwerkstatt. m Achtung! Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammel- stelle.

15.3 Sicherheitsventil (Abb. B)

Das Sicherheitsventil (20) ist auf den höchstzulässi- gen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil, zu verstellen oder die Verbindungssicherung (20.2) zwischen der Ablass- mutter (20.1) und deren Kappe (20.3) zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, muss dieses alle 30 Betriebsstunden mind. jedoch 3-mal jährlich betätigt werden. Drehen Sie die perforierte Ablassmutter (20.1) zum Öffnen gegen den Uhrzeigersinn und ziehen dann die Ventilstange über die perforierte Ablassmutter (20.1) von Hand nach außen, um den Auslass des Sicherheitsventils zu öffnen. Das Ventil lässt nun hör- bar Luft ab. Anschließend drehen Sie die Ablassmut- ter wieder im Uhrzeigersinn fest.

Für Positionsänderungen des Gerätes heben Sie den Transportbügel an und ziehen Sie das Gerät zum neuen Standort. Zum Transport in einem Kraftfahrzeug muss das Ge- rät mit Gurten an der Ladeäche gesichert werden.

m Achtung! Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stel- len Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann. Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werkzeug in der Originalverpa- ckung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedie- nungsanleitung bei dem Werkzeug auf.

Zur Wartung benötigen Sie:

• Gabelschlüssel 14 mm (2 Stück - nicht im Liefer- umfang enthalten)

• Inbusschlüssel 4 mm (nicht im Lieferumfang ent- halten) m Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsarbei- ten den Netzstecker! Verletzungsgefahr durch Strom- stöße! m Achtung! Warten Sie bis das Gerät vollständig abgekühlt ist! Verbrennungsgefahr! m Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen! Verletzungsgefahr!

15.1 Keilriemen wechseln (Bild H bis K)

Um den Keilriemen am Kompressor zu wechseln bit- te das Gerät unbedingt vom Netz nehmen. Nachdem der Kompressor erfolgreich vom Netz getrennt wurde entfernen Sie das Schutzgitter indem Sie die Kunst- stoffclips (42) mit einer Zange um 90° drehen. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

15.7 Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Luftlter, Keilriemen, Zylinder, Kol- ben, Kolbenringe, Kunststoffclips

• nicht zwingend im Lieferumfang enthalten!

16. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermüll- entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationa- len Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer au- torisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häug in Elektro und Elektronik-Altgeräten enthalten sind, ne- gative Auswirkungen auf die Umwelt und die mensch- liche Gesundheit haben. Durch die sachgemäße Ent- sorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhal- ten Sie bei Ihrer Stadtverwaltung, dem öffentlich- rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik- Altgeräten oder Ihrer Müllabfuhr.

15.4 Ölstand regelmäßig kontrollieren (Bild F)

Kompressor auf eine ebene, gerade Fläche stellen. Der Ölstand muss sich in der Mitte des Öl-Schaugla- ses (16) (roter Punkt) benden.

15.5 Ölwechsel (Bild L)

Die Erstfüllung muss nach 10 Betriebsstunden ge- wechselt werden; danach ist alle 50 Betriebsstunden das Ölwechsel durchzuführen. Schalten Sie den Motor ab und ziehen Sie den Netz- stecker aus der Steckdose. Entfernen Sie die Öl-Ab- lassschraube (15). Öffnen Sie zusätzlich die Öl-Ein- füllschraube (18). Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht voll- ständig herausläuft, empfehlen wir den Kompressor ein wenig zu neigen. Ist das Öl herausgelaufen, setzen Sie die Öl-Ablass- schraube (15) wieder ein. Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl. Um die richtige Ölmenge einzufüllen, achten Sie da- rauf, dass der Kompressor auf einer geraden Fläche steht. Entfernen Sie die Öl-Einfüllschraube (18) und füllen Sie das neue Öl in die Öleinfüllöffnung, bis der Öl- stand im Öl-Schauglas (16) die richtige Füllmenge er- reicht hat (roter Punkt). Überschreiten Sie nicht die maximale Füllmenge. Eine Überfüllung kann einen Geräteschaden zur Fol- ge haben. Setzen Sie die Öl-Einfüllschraube (18) wieder in die Öleinfüllöffnung.

15.6 Reinigen der Luftlter

Die Luftlter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Luftlter vermindert die Leistung des Kompressors erheblich. Entfernen Sie den Luftlter indem Sie die Flügelmut- ter (32) am Luftltergehäuse (1) öffnen. Entfernen Sie die Flügelmutter (32) und die Scheibe (33). Ziehen Sie danach das Luftltergehäuse (1). Ziehen Sie das Luftltergehäuse (1) auseinander. Sie können nun den Luftlter herausnehmen. Klopfen Sie Luftl- ter und die Teile des Luftltergehäuse vorsichtig aus. Diese Bauteile müssen danach mit Druckluft (ca. 3 bar) ausgeblasen und in umgekehrter Reihenfolge wieder montiert werden. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Kompressor läuft nicht Netzspannung nicht vorhanden Kabel, Netzstecker, Sicherung und Steckdose überprüfen Netzspannung nu niedrig Zu lange Verlängerungskabel vermeiden. Verlän- gerungskabel mit ausreichendem Aderquerschnitt verwenden. Außentemperatur zu niedrig Nicht unter +5°C Außentemperatur betreiben. Motor überhitzt Motor abkühlen lassen ggf. Ursache der Überhit- zung beseitigen. Kompressor läuft, jedoch kein Druck Sicherheitsventil undicht Sicherheitsventil austauschen Dichtungen kaputt. Dichtung überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen. Ablass-Schraube für Kondenswasser undicht. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen. Kompressor läuft, Druck wird am Manometer an- gezeigt, jedoch Werkzeuge laufen nicht Schlauchverbindung undicht. Druckluftschlauch und Werkzeug überprüfen, ggf. austauschen. Schnellkupplung undicht Schnellkupplung überprüfen, ggf. ersetzen. Zu wenig Druck am Druckregler ein- gestellt Druckregler weiter aufdrehen. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

28. Rondelle d’appui, petit format (Pied)

CE - Konformitätserklärung Originalkonformitätserklärung CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen
