EXPRESSION PREMIUM XP-600, EXPRESSION PREMIUM XP-700, EXPRESSION PREMIUM XP-800 - Multifunktionsdrucker EPSON - Kostenlose Bedienungsanleitung

Produkttyp	Tintenstrahl-Multifunktionsdrucker
Marke	EPSON
Modelle	EXPRESSION PREMIUM XP-600, XP-700, XP-800
Funktionen	Drucken, Kopieren, Scannen, Faxen
Drucktechnologie	Piezoelektrischer Tintenstrahl
Maximale Druckauflösung	5760 x 1440 dpi
A4-Druckgeschwindigkeit	Schwarz: bis zu 13 ipm, Farbe: bis zu 7,3 ipm
Papierkapazität (Fach 1)	100 Blatt
Papierkapazität (Fach 2)	100 Blatt (Modelle XP-700/800)
Automatischer Dokumenteneinzug (ADF)	30 Blatt (A4/Letter)
Unterstützte Papierformate	A4, A5, A6, Letter, Legal, Umschläge, Fotopapier, CD/DVD
Konnektivität	Wi-Fi 802.11 b/g/n, Ethernet 10/100, USB 2.0
Drahtloses Drucken	Epson Connect, Apple AirPrint, Google Cloud Print
LCD-Bildschirm	Farbig, 6,1 cm (XP-600) oder Touchscreen 8,9 cm (XP-700/800)
Kompatible Speicherkarten	SD, SDHC, SDXC, Memory Stick Duo/PRO, CompactFlash
Tintenpatronen	5 Einzelpatronen: Schwarz, Fotoblau, Cyan, Magenta, Gelb
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	Drucken: 13 W, Bereitschaft: 6 W, Ausgeschaltet: 0,4 W
Abmessungen (B x T x H)	466 x 369 x 148 mm
Gewicht	Ca. 7,2 kg
Geräuschpegel	38 dB(A) beim Drucken
Wartung	Reinigung der Druckköpfe über das Menü, Austausch der Patronen
Sicherheit	Von Wasser fernhalten, vor Eingriffen Netzstecker ziehen, detaillierte Anweisungen in der Anleitung
Reparierbarkeit	Ersatzteile über den Epson-Support erhältlich, Druckersaugpads durch autorisierten Service austauschbar
Allgemeine Informationen	Standardgarantie 1 Jahr, technischer Support und Treiber auf epson.com

Häufig gestellte Fragen - EXPRESSION PREMIUM XP-600, EXPRESSION PREMIUM XP-700, EXPRESSION PREMIUM XP-800 EPSON

Wie behebe ich einen Papierstau?

Um das gestaute Papier zu entfernen, befolgen Sie die Schritte je nach Ort: Hintere Abdeckung, Produktinneres, Papierfach oder Automatischer Dokumenteneinzug (ADF). Öffnen Sie die betreffende Abdeckung, entfernen Sie das Papier vorsichtig ohne zu reißen. Wichtig: Drücken Sie während des Vorgangs keine Tasten auf dem Bedienfeld. Lesen Sie den Abschnitt 'Papierstau' in der Bedienungsanleitung.

Wie ersetze ich eine Tintenpatrone?

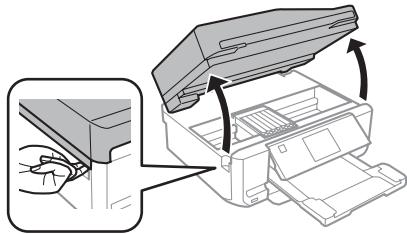

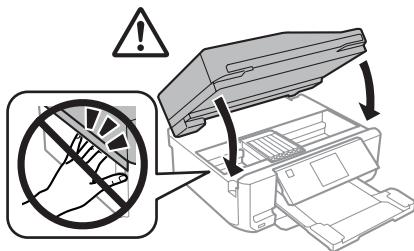

Öffnen Sie das Scannermodul, der Patronenträger bewegt sich automatisch in die Position. Entfernen Sie die leere Patrone, indem Sie die Lasche drücken. Nehmen Sie die neue Patrone aus der Verpackung, entfernen Sie die Schutzkappe und setzen Sie sie in den Patronenträger ein, bis sie einrastet. Schließen Sie das Scannermodul und folgen Sie den Anweisungen auf dem Bildschirm. Verwenden Sie nur Original-Epson-Tintenpatronen.

Wie verbinde ich den Drucker mit dem WLAN-Netzwerk?

Navigieren Sie über das Bedienfeld zu Einrichtung > Netzwerkeinstellungen > WLAN-Einrichtung. Wählen Sie Ihr Netzwerk, geben Sie das Passwort ein und bestätigen Sie. Die WLAN-Leuchte bleibt an, wenn die Verbindung hergestellt ist. Detaillierte Hilfe finden Sie im Netzwerkleitfaden.

Wie scanne ich ein Dokument auf einen Computer?

Legen Sie das Dokument auf die Scannerabdeckung oder in den Automatischen Dokumenteneinzug. Wählen Sie im Menü Start Scannen > Scannen auf PC. Wählen Sie den Zielcomputer aus und starten Sie den Scanvorgang. Stellen Sie sicher, dass die Software Epson Scan auf dem Computer installiert ist.

Wie sende ich ein Fax?

Legen Sie das Dokument in den ADF oder auf die Glasplatte. Wählen Sie im Menü Start Fax. Geben Sie die Faxnummer des Empfängers ein (bis zu 64 Ziffern) und drücken Sie die Starttaste. Für Kurzwahl speichern Sie Kontakte unter Kontakte > Kontakte hinzufügen/bearbeiten. Überprüfen Sie die Telefonverbindung vor dem Senden.

Wie drucke ich von einer Speicherkarte?

Legen Sie die Speicherkarte in den dafür vorgesehenen Steckplatz ein (SD, Memory Stick usw.). Wählen Sie im Menü Start Fotodruck. Wählen Sie die Fotos aus, passen Sie die Anzahl der Kopien und die Einstellungen an (Zuschneiden, Korrekturen). Drücken Sie Start, um zu drucken. Die Speicherkarte sollte JPEG-Bilder enthalten.

Was tun, wenn der Druck Streifen oder fehlende Farben aufweist?

Überprüfen Sie zunächst den Papiertyp und die Papiergröße in den Einstellungen. Führen Sie eine Düsenprüfung über Einrichtung > Wartung > Düsenprüfung durch. Wenn das Muster unvollständig ist, starten Sie eine Druckkopfreinigung. Wiederholen Sie den Vorgang bei Bedarf. Verwenden Sie Original-Tintenpatronen.

Wie lege ich Papier in das hintere Fach ein?

Öffnen Sie die Abdeckung des hinteren Fachs und ziehen Sie die Papierführung heraus. Schieben Sie die Seitenführungen, legen Sie ein Blatt mit der bedruckbaren Seite nach oben in die Mitte ein. Führen Sie das Papier etwa 5 cm in den Schlitz ein und drücken Sie dann die Bestätigungstaste. Dieses Fach ist für Spezialmedien vorgesehen.

Wie kopiere ich ein Dokument beidseitig?

Legen Sie Papier in das Fach ein. Legen Sie das Original in den ADF. Wählen Sie im Menü Start Kopie. Drücken Sie die Einstellungstaste, wählen Sie dann Duplex und die gewünschte Option. Passen Sie die Anzahl der Kopien an und starten Sie den Druck. Der ADF scannt automatisch beide Seiten.

Wo finde ich Treiber und Handbücher?

Laden Sie Treiber und Handbücher von der Website support.epson.com oder epson.eu/Support herunter. Suchen Sie nach Ihrem Modell (XP-600, XP-700 oder XP-800). Dort finden Sie das Benutzerhandbuch (PDF), den Netzwerkleitfaden und die Software. Das Basishandbuch liegt in gedruckter Form der Verpackung bei.

BEDIENUNGSANLEITUNG EXPRESSION PREMIUM XP-600, EXPRESSION PREMIUM XP-700, EXPRESSION PREMIUM XP-800 EPSON

Für weitere Informationen zu den Erträgen von Epson Tintenpatronen besuchen Sie die oben genannte Website.

Verschiedene Sicherheitshinweise. 2

Epson Connect Service verwenden. 2

Sicherheitshinweise. 3

Bedienfeldübersicht. 4

Tasten und LCD-Leuchten. 4

Leuchten. 5

Handhabung von Papier und Medien 5

Auswahl des Papiers. 5

Einlegen von Papier. 6

In die Papierkassette. 6

In den hinteren Papiereinzug. 7

Einlegen einer CD/DVD. 8

Entfernen einer CD/DVD. 9

Einsetzen einer Speicherkarte. 9

Einlegen von Vorlagen. 10

Automatischer Vorlageneinzug (ADF). 10

Vorlagenglas. 12

Kopieren. 12

Fotos drucken. 13

Von einer Speicherkarte. 13

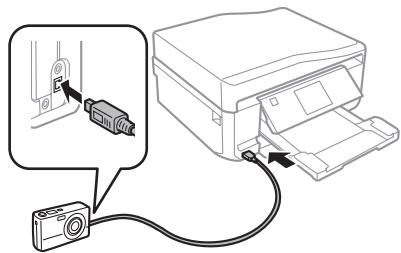

Von einer Digitalkamera. 13

Scannen. 14

Faxen. 14

Einführung in „FAX Utility“ 14

Anschluss an eine Telefonleitung. 15

Info zum Telefonkabel. 15

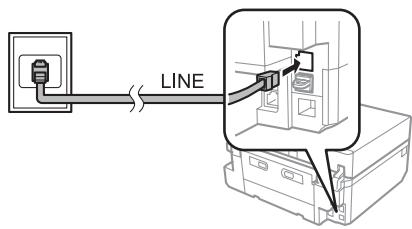

Bei Verwendung einer ausschließlich für das Fax vorgesehenen Telefonleitung. 15

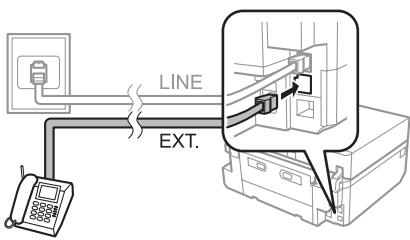

Bei Verwendung einer mit einem Telefongerät geteilten Telefonleitung. 15

Überprüfen der Fax-Verbindung. 16

Einrichten der Faxfunktionen. 16

Kurzwahleinträge einrichten. 16

Gruppenwahleinträge einrichten. 17

Senden von Faxen. 17

Empfangen von Faxen. 17

Druckberichte. 18

Weitere Funktionen. 19

Auswechseln der Tintenpatronen

20

Sicherheitshinweise. 20

Vorsichtsmaßregeln. 20

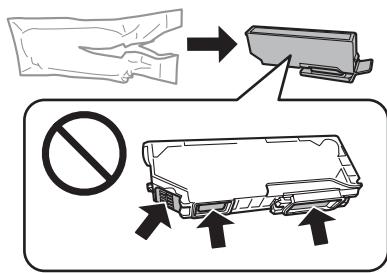

Austauschen einer Tintenpatrone. 21

Einfache Fehlerbeseitigung. 24

Fehlermeldungen. 24

Papierstau. 25

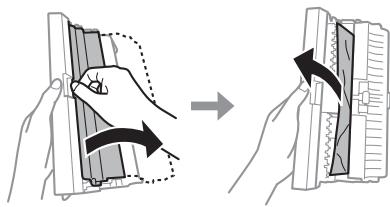

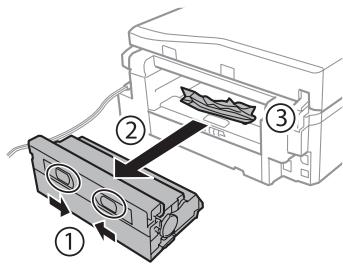

Beseitigen von Papierstau in der hinteren Abdeckung. 25

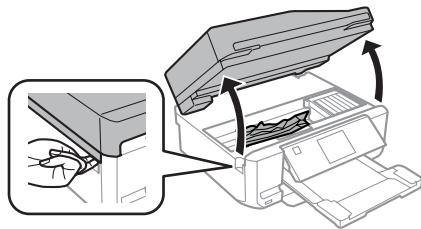

Entfernen von gestautem Papier aus dem Drucker. 25

Entfernen von gestautem Papier aus der Papierkassette. 26

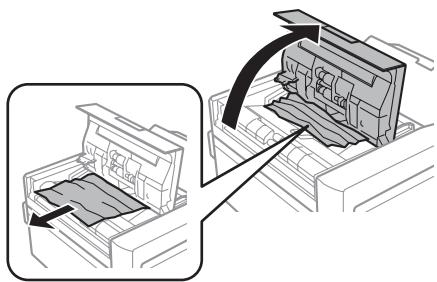

Entfernen von gestautem Papier aus dem automatischen Vorlageneinzug (ADF). 26

Hilfe zur Druckqualität. 27

Hilfe für den Faxbetrieb. 28

Wo Sie Hilfe bekommen. 28

Website für technischen Support. 28

Einleitung

Informationsquellen

Die neueste Version der folgenden Handbücher finden Sie auf der Epson Support-Website. http://www.epson.eu/Support (Europa) http://support.epson.net/ (außerhalb Europas)

Hier starten (Papier):

Liefert Informationen zum Einrichten des Geräts und zur Installation der Software.

Grundlagenhandbuch (Papier):

Enthält grundlegende Informationen für die Verwendung des Produkts ohne Computer.

Benutzerhandbuch (PDF):

Enthält ausführliche Anleitungen zu Betrieb, Sicherheit und Problemlösung. Nehmen Sie dieses Handbuch, wenn Sie das Produkt mit einem Computer oder fortgeschrittene Funktionen, wie z. B. 2-seitiges Kopieren, verwenden. Zur Anzeige des PDF-Handbuchs ist Adobe Acrobat Reader 5.0 oder höher, oder Adobe Reader erforderlich.

Netzwerkhandbuch (HTML):

Liefert Netzwerkadministratoren Informationen zu sowohl den Druckertreiber- als auch Netzwerkeinstellungen.

Hilfe (im Gerätedisplay):

Liefert grundlegende Anleitungen zu Betrieb und Problemlösung im LCD-Bildschirm des Gerätes. Wählen Sie das Menü Hilfe im Bedienfeld.

Verschiedene Sicherheitshinweise

Die Anmerkungen in diesem Handbuch unter „Vorsicht“, „Wichtig“ und „Hinweis“ werden wie nachfolgend dargestellt und haben die folgende Bedeutung.

Vorsicht

Diese Warnhinweise müssen unbedingt beachtet werden, um Körperverletzungen zu vermeiden.

Wichtig

Anmerkungen dieser Art müssen befolgt werden, um Schäden am Drucker oder Computer zu vermeiden.

Hinweis

Hinweise enthalten nützliche Tipps zu Betrieb und Einsatzmöglichkeiten dieses Produktes.

Epson Connect Service verwenden

Wenn Sie Epson Connect und entsprechende Dienste anderer Unternehmen verwenden, können Sie ganz bequem vom Smartphone, Tablet-PC oder Laptop aus drucken, jederzeit und praktisch überall, ja auf der ganzen Welt! Weitere Informationen zum Drucken und zu anderen Diensten finden Sie unter den folgenden URLs: https://www.epsonconnect.com/ (Epson Connect Portal) http://www.epsonconnect.eu/ (nur Europa)

Sicherheitshinweise

Das Epson Connect-Handbuch können Sie mit einem Doppelklick auf das Desktopsymbol anzeigen.

Sicherheitshinweise

Lesen und befolgen Sie diese Hinweise, um die sichere Anwendung dieses Produkts sicherzustellen. Achten Sie darauf, dieses Handbuch zum späteren Nachschlagen aufzubewahren. Befolgen Sie außerdem alle am Gerät angebrachten Warnungen und Hinweise.

• Verwenden Sie ausschließlich das mit dem Produkt gelieferte Netzkabel und verwenden Sie es nicht mit anderen Geräten. Andere Kabel an diesem Produkt oder die Verwendung des mitgelieferten Netzkabels an anderen Geräten kann Feuer und Stromschläge verursachen. Vergewissern Sie sich, dass das Netzkabel den geltenden Sicherheitsvorschriften entspricht. Versuchen Sie nie, Netzkabel, Netzstecker, Druckereinheit, Scannereinheit oder optionales Zubehör zu verlängern, zu modifizieren oder zu reparieren, außer wenn dies ausdrücklich in den Handbüchern des Geräts angegeben ist. In folgenden Fällen müssen Sie das Produkt vom Netz trennen und sich an einen autorisierten Kundendiensttechniker wenden: Das Netzkabel oder der Stecker ist beschädigt; Flüssigkeit ist in das Produkt eingedrungen; das Produkt ist heruntergefallen oder das Gehäuse wurde beschädigt; das Produkt arbeitet nicht mehr normal bzw. zeigt auffällige Leistungsabweichungen. Nehmen Sie keine Einstellungen vor, die nicht in der Dokumentation beschrieben sind.

Stellen Sie das Gerät in der Höhe einer Steckdose auf, so dass der Stecker jederzeit problemlos herausgezogen werden kann. Das Gerät darf nicht im Freien, in der Nähe von viel Schmutz oder Staub, Wasser, Wärmequellen oder an Standorten, die Erschütterungen, Vibrationen, hohen Temperaturen oder Feuchtigkeit ausgesetzt sind, aufgestellt oder gelagert werden. Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät gelangen, und berühren Sie das Gerät nicht mit nassen Händen. Halten Sie zwischen dem Gerät und Herzschrittmachern einen Mindestabstand von 22 cm ein. Die Funkwellen, die das Gerät aussendet, könnten die Funktion von Herzschrittmachern nachteilig beeinflussen. - Wenn das LCD-Display beschädigt ist, wenden Sie sich an Ihren Händler. Falls die Flüssigkristallösung auf Ihre Haut gelangt, waschen Sie sie gründlich mit Seife und Wasser. Falls die Flüssigkristallösung in die Augen gelangt, spülen Sie diese einzeln mit reichlich Wasser aus. Wenn Sie sich nach dem gründlichen Ausspülen immer noch schlecht fühlen oder Sehprobleme haben, suchen Sie sofort einen Arzt auf. Vermeiden Sie Telefonate während eines Gewitters. Es besteht die Gefahr eines durch den Blitz herbeigeführten elektrischen Schlags. - Verwenden Sie kein Telefon zum Melden eines Gasaustritts in der Höhe der Austrittsstelle.

Hinweis:

Sicherheitshinweise für Tintenpatronen finden Sie unter:

Auswechseln der Tintenpatronen auf Seite 20

Bedienfeldübersicht

Hinweis:

Das Bedienfeld-Design ist länderabhängig. Obwohl das Bedienfeld-Design und die Bezeichnungen der auf dem LCD-Bildschirm angezeigten Menüs, Einstellungspunkte oder Optionen sich von Ihrem Gerät unterscheiden können, sind die Bedienvorgänge möglich.

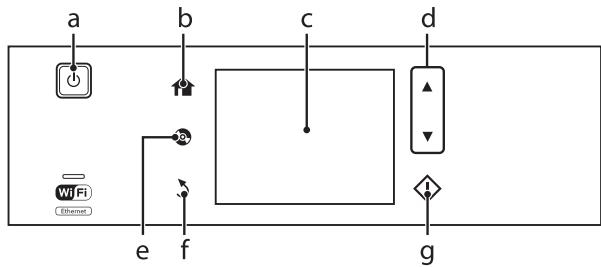

Tasten und LCD-Leuchten

	Tasten	Funktion
a	ü	Zum Ein- oder Ausschalten des Gerätes.
b	ü	Ruft das Menu Startseite auf.
c	-	Anzeigemenü des LCD-Bildschirms.Wenn das Gerät mit einem Touchpanel ausgestattet ist, können Sie durch Wischen auf dem LCD-Bildschirm durch die Bildschirme blättern.Wenn das Touchpanel nicht reagiert, wischen Sie mit etwas stärkerem Druck.Menü werden entsprechend der ausgeführten Aktion angezeigt, wie z. B. Einsetzen einer Speicherkarte.Wenn das gewünschte Menü nicht angezeigt wird, drücken Sie Ü. Um die automatische Menüauswahl zu deaktivieren, schalten Sie jeder Element im Menu Modus für automatische Auswahl aus.Setup > Assistantfunktion > Modus für automatische Auswahl
d	▲,▼	Scrollt den Bildschirm.
e	ü	Zur Anzeige des CD/DVD-Labelmenü drücken.Mit dem Produkt können CD/DVD-Label gedruckt werden.
f	ü	Bricht den Vorgang ab bzw. kehrt zum vorherigen Menu zurück.
g	ü	Startet Kopieren/Drucken/Scannen/Faxen.

Handhabung von Papier und Medien

Leuchten

Leuchten	Funktion
®	Leuchtet, wenn das Gerät eingeschaltet ist. Blinket, wenn das Gerät Daten empfangt, gedruckt/kopiert/gescantt/gefaxt wird, eine Tintenpatrone ausgewechselt wird, das Tintenzuleitungssystem befindt oder der Druckkopf gereinigt wird. Blinket langsam, wenn das Gerät im Energiesparmodus ist.
®Wi-Fi	Leuchtet, solange der Drucker mit einem Netzwerk verbunden ist. Blinket, solange Netzwerkeinstellungen konfiguriert werden (grün: Wi-Fi/orange: Ethernet).

Hinweis:

Weitere Informationen zu den im LCD-Bildschirm angezeigten Symbolen finden Sie unter Hilfe im Bedienfeld.

Handhabung von Papier und Medien

Auswahl des Papiers

Das Gerät stellt sich automatisch auf die in den Druckeinstellungen ausgewählte Papiersorte ein. Aus diesem Grund ist die Einstellung der richtigen Papiersorte besonders wichtig. So erkennt das Gerät, welche Papiersorte gerade verwendet wird, und stellt die Tintendeckung entsprechend ein. In der Tabelle unten sind die Einstellungen für das Papier aufgelistet.

Für diesen Papier	LCD-Papiertype
Normalpapier*	Normalpapier
Epson Bright White Ink Jet Pa-per (WeiBeS Tintenstrahlpa-pier)*	Normalpapier
Epson Ultra Glossy Photo Pa-per (Ultrahochglanz-Fotop-a-pier)	Hochglänzend
Epson Premium Glossy Photo Paper (Premium-Hoch-glanz-Fotopapier)	Prem. glänzend
Epson Premium Semigloss Photo Paper (Premium-Sei-denglanz-Fotopapier)	Prem. glänzend

Epson Glossy Photo Paper (Fotonpapier, glänzend)	Glänzend
Epson Photo Paper (Fotopapier)	Fotopapier
Epson Photo Quality Ink Jet Pa-per (Fotoqualität-Tintenstrahl-papier)	Matt
Epson Matte Paper-Heavy-weight (Mattes Papier -schwer)	Matt
Epson Double-Sided Matte Pa-per (Doppelseitiges mattes Pa-pier)	Matt
Epson Photo Stickers (Fo-to-Aufkleber)	Fotoaufkleber

• Mit diesem Papier kann 2-seitig gedruckt werden.

Einlegen von Papier

In die Papierkassette

Hinweis:

Für die Anleitung in diesem Abschnitt wurde die Kassette 2 verwendet, sie gilt jedoch genauso für die Kassette 1. Papiertyp und -format sowie Fassungskapazität sind für Kassette 1 und 2 unterschiedlich. Weitere Informationen dazu finden Sie im PDF-Benutzerhandbuch. - Eine Anleitung zum Einlegen von Umschlägen oder eines Blattes mit Photo Stickers (Foto-Aufkleber) finden Sie im PDF-Benutzerhandbuch.

1

Öffnen Sie die vordere Abdeckung.

Hinweis:

Wenn das Ausgabefach ausgefahren ist, schieben Sie es ein, bevor Sie die Papierkassette herausziehen.

2

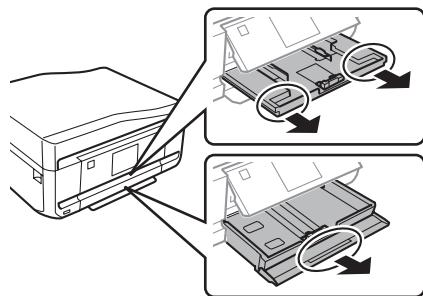

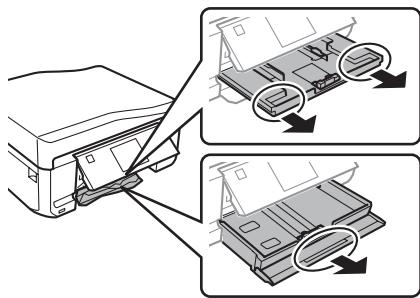

Ziehen Sie die Papierkassette heraus.

3

Schieben Sie die Papierführungsschienen an die Kanten der Papierkassette.

Hinweis:

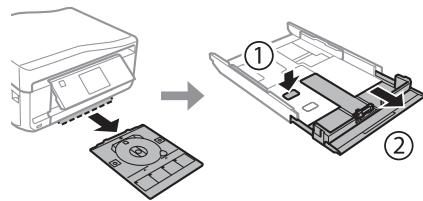

Wenn Sie Papier im Legal-Format verwenden, entfernen Sie das CD/DVD-Fach und erweitern Sie dann die Kassette 2 (siehe Abbildung).

Die Papierführungsschiene auf das verwendete Papierformat schieben.

Handhabung von Papier und Medien

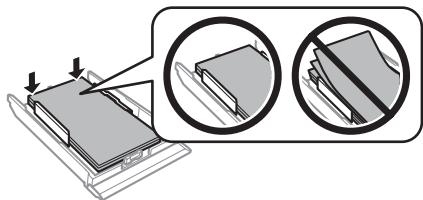

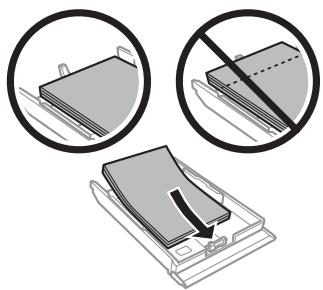

Papier gegen die Papierführungsschiene mit der bedruckbaren Seite nach unten einlegen und darauf achten, dass das Papier nicht über das Kassettenende hinausragt.

Hinweis:

Das Papier vor dem Einlegen aufstoßen und die Papierkanten ausrichten. Legen Sie Normalpapier nicht über die sich innen an der Papierführungsschiene befindlichen Linie unterhalb der Pfeilmarkierung ein. Bei Epson-Spezialmedien darauf achten, dass die Blattanzahl unter dem für das Medium festgelegten Maximum liegt. - Wenn Sie Kassette 2 als Papierquelle wählen, legen Sie in beiden Kassetten Papier mit demselben Typ und Format ein.

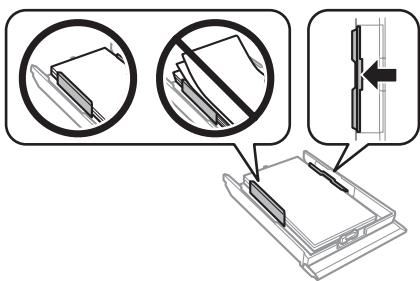

Die Papierführungsschienen an die Papierkanten schieben.

Halten Sie die Kassette flach und setzen Sie sie langsam und vorsichtig wieder in das Gerät ein.

Hinweis:

Lassen Sie genügend Platz vor dem Gerät frei, damit das Papier ungehindert ausgegeben werden kann. - Nehmen Sie die Papierkassette nicht heraus oder setzen Sie sie nicht ein, solange der Drucker druckt.

In den hinteren Papiereinzug

Hinweis:

Obwohl der Druck auf Papier mit einer Dicke von 0,05 bis 0,6 mm möglich ist, kann es sein, dass harte Papiere auch bei einer Dicke im angegebenen Bereich schwer zu transportieren sind.

Druckauftrag an das Gerät senden (vom Computer oder im Bedienfeld).

Hinweis:

Vor dem Senden des Druckauftrages können Sie kein Papier in den hinteren Papiereinzug einlegen.

Abdeckung des hinteren Papiereinzuges öffnen und die Papierstütze herausziehen.

Handhabung von Papier und Medien

3 Papierführungsschiene verschieben. 4 Ein Einzelblatt mit der bedruckbaren Seite nach oben in der Mitte des hinteren Papiereinzuges einlegen und dann die Papierführungsschiene einstellen. Die bedruckbare Seite ist oft weiß oder heller als die Rückseite.

Hinweis:

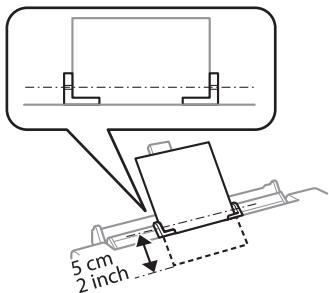

Das Papier so einlegen, dass die Vorderkante ca. 5 cm von der Kerbe in den Papierführungsschienen entfernt ist.

5 Drucken.

Hinweis:

Nach einer bestimmten Zeit wird das Papier automatisch ausgeworfen.

Einlegen einer CD/DVD

Wichtig:

• Setzen Sie das CD/DVD-Fach nicht ein, während das Gerät in Betrieb ist. Andernfalls kann das Gerät beschädigt werden, oder die CD/DVD wird verschmutzt oder zerkratzt. Beim Auffahren/Einfahren des CD/DVD-Fachs darauf achten, dass das Papierausgabefach leer ist.

Hinweis:

Sie können auch auf eine Blu-ray Disc™ drucken.

Im Bedienfeld drucken und dann CD/DVD laden wählen.

Das Bedienfeld soweit wie möglich nach oben stellen.

Hinweis:

Wenn das Ausgabefach ausgefahren ist, schieben Sie das Ausgabefach und die vordere Abdeckung zu.

3

CD/DVD-Fach aus dem Gerät herausnehmen.

4

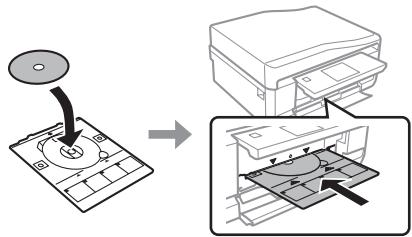

Eine CD/DVD mit der bedruckbaren Seite nach oben in das CD/DVD-Fach einlegen und das Fach in das Gerät einsetzen. Darauf achten, dass die Markierungen am Fach und die Markierungen am Gerät so übereinstimmen, dass die Linie am Fach mit dem Gerät ausgerichtet ist.

5

Im LCD-Bildschirm auf Fertig drücken.

Hinweis:

Nach Ablauf einer bestimmten Zeit wird das CD/DVD-Fach automatisch ausgeworfen.

Entfernen einer CD/DVD

1

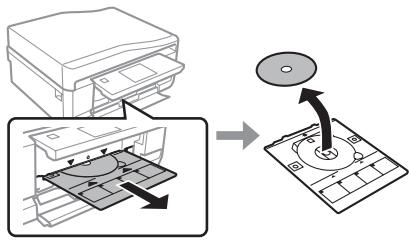

Das CD/DVD-Fach aus dem Gerät herausnehmen und dann die CD/DVD aus dem Fach entfernen.

Vorsicht:

Achten Sie beim Herausnehmen darauf, dass die Oberfläche der CD/DVD nicht zerkratzt wird.

2

Bedienfeld absenken.

3

Das CD/DVD-Fach wieder in den Schlitz unter am Gerät einsetzen.

Einsetzen einer Speicherkarte

Sie können Fotos auf Speicherkarten drucken oder Scandaten auf einer Speicherkarte speichern. Die folgenden Speicherkarten werden unterstützt.

SD, miniSD, microSD, SDHC, miniSDHC, microSDHC, SDXC, microSDXC, MultiMediaCard, MMCplus, MMCmobile, MMCmicro, Memory Stick Duo, Memory Stick PRO Duo, Memory Stick PRO-HG Duo, Memory Stick Micro, MagicGate Memory Stick Duo, CompactFlash, Microdrive

Handhabung von Papier und Medien

Wichtig

Für die folgenden Speicherkarten ist ein Adapter erforderlich. Setzen Sie die Karte nicht ohne Adapter in den Steckplatz, andernfalls könnte die Karte feststecken.

miniSD, microSD, miniSDHC, microSDHC, microSDXC, MMCmicro

MMCmobile

Memory Stick Micro

Abdeckung offen und eine Karte einsetzen.

Die Lampe muss leuchten.

= ein, 日 _ 日 = blinkt

Wichtig

Versuchen Sie nicht, die Karte mit Gewalt ganz in den Kartenschlitz zu schieben. Sie soll noch etwas herausstehen. Die Speicherkarte nicht entfernen, solange die Lampe blinkt. Die Daten auf der Speicherkarte können sonst verloren gehen.

Hinweis:

• Wenn auf einer Speicherkarte mehr als 999 Bilder enthalten sind, werden die Bilder automatisch in Gruppen aufgeteilt und der Gruppenauswahlbildschirm wird angezeigt. Wählen Sie die Gruppe mit dem Bild, das Sie drucken möchten. Die Fotos werden nach Aufnahmedatum sortiert. Wählen Sie zur Auswahl einer anderen Gruppe "Fotos drucken" im Menü Startseite. Wählen Sie dann Optionen. Speicherort wählen und dann Ordner auswählen oder Gruppe auswählen.

Einlegen von Vorlagen

Automatischer Vorlageneinzug (ADF)

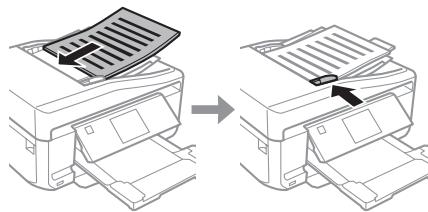

Zum schnellen Kopieren, Scannen oder Faxen von mehreren Seiten können Sie die Vorlagen in den automatischen Vorlageneinzug (ADF) einlegen. Mit dem ADF können beide Seiten eines Dokuments gescannt werden. Wählen Sie dazu die Option im Kopiereinstellungsmenü.

Die folgenden Vorlagen können Sie im ADF verwenden.

Format	A4/Letter/Legal
Typ	Normalpapier
Gewicht	64 g/m2bis 95 g/m2
Fassungsvermö-gen	30 Blätter oder 3 mm oder weniger (A4, Letter)/10 Blätter (Legal)

Wenn über den automatischen Vorlageneinzug ein doppelseitiges Dokument gescannt wird, ist das Legal-Format nicht verfügbar.

Handhabung von Papier und Medien

Wichtig:

Vermeiden Sie die folgenden Vorlagen, um Papierstau zu verhindern. Verwenden Sie für solche Vorlagen das Vorlagenglas.

Dokumente, die mit Büroklammern, Heftklammern usw. zusammengeheftet sind. Dokumente, auf die Klebeband oder Papier geklebt ist. Fotos, Overheadprojektor-Folien oder Thermopapier. Abgerissenes, zerknittertes Papier oder Papier mit Löchern.

1 Glätten Sie die Kanten der Vorlagen auf einer ebenen Oberfläche.

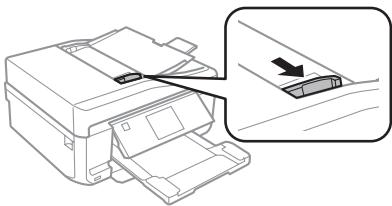

2 Öffnen Sie das ADE-Eingabefach und ziehen Sie dann die Ausgabefach-Erweiterung heraus.

3 Schieben Sie die Papierführungsschiene des automatischen Vorlageneinzugs auseinander.

Legen Sie die Vorlagen mit der Druckseite nach oben und der kurzen Kante zuerst in den automatischen Vorlageneinzug, und verschieben Sie die Papierführungsschiene so, dass sie bündig an den Vorlagen anliegt.

Hinweis:

Das Symbol ADE wird angezeigt, wenn Vorlagen im automatischen Vorlageneinzug eingelegt sind.

Hinweis:

• Legen Sie die Vorlagen für ein Layout A4, 2 hoch kop. wie unten dargestellt ein. Achten Sie darauf, dass die Ausrichtung der Vorlage mit den Einstellungen für die Dokumentausrichtung übereinstimmt.

Wenn Sie die Kopierfunktion mit dem automatischen Vorlageneinzug verwenden, sind die Druckeinstellungen folgendermaßen fest eingestellt: Verkl./Vergr. - Tats. Größe, Papiertyp - Normalpapier und Papiergröße - A4. Der Ausdruck wird abgeschnitten, wenn Sie eine Vorlage kopieren, die größer als A4 ist.

Vorlagenglas

1 Öffnen Sie die Vorlagenabdeckung.

2 Legen Sie das Original mit der Druckseite nach unten auf das Vorlagenglas und schieben Sie es in die vordere rechte Ecke.

3 Schließen Sie die Abdeckung vorsichtig.

Hinweis:

Befindet sich ein Dokument im automatischen Vorlageneinzug (ADE) und eins auf dem Vorlagenglas, hat das Dokument im Vorlageneinzug (ADE) Vorrang.

Einlegen einer CD

Legen Sie die CD in die Mitte.

Einlegen von Fotos

Legen Sie Fotos mit 5 mm Abstand ein.

Hinweis:

Sie können gleichzeitig ein Foto oder mehrere Fotos verschiedener Größen kopieren, wenn diese größer als 30 x 40 mm sind.

Kopieren

Führen Sie zum Kopieren von Dokumenten die folgenden Schritte aus.

1 Legen Sie Papier in die Kassette 2 ein. -> "In die Papierkassette" auf Seite 6 2 Legen Sie das Original ein. -> "Einlegen von Vorlagen" auf Seite 10 3 Rufen Sie im Menü Startseite den Modus Kopie auf. 4 Drücken Sie + oder - zum Einstellen der Anzahl Exemplare. 5 Stellen Sie die Farbe ein. 6 Drücken Sie und konfigurieren Sie die Kopiereinstellungen.

Fotos drucken

7 Wählen Sie die geeigneten Kopiereinstellungen, wie z. B. Papierformat, Papiertyp und Papierqualität.

Hinweis:

Vor dem Kopieren können Sie das Kopierergebnis in einer Vorschau anzeigen. Es sind Kopien in verschiedene Layouts einstellbar, wie z. B. 2-seitige Kopie, 2-fach Kopie, usw. Ändern Sie die 2-seitigen oder anderen Layouteinstellungen nach Bedarf.

8

Starten Sie das Kopieren mit .

Hinweis:

Im PDF-Benutzerhandbuch finden Sie weitere Kopierfunktionen und die Menüpunkte des Menükopie.

Fotos drucken

Von einer Speicherkarte

1 Legen Sie Fotopapier in die Papierkassette ein.

In die Papierkassette" auf Seite 6

2 Setzen Sie eine Speicherkarte ein.

→ „Einsetzen einer Speicherkarte" auf Seite 9

Hinweis:

Sie können Fotos auch von einem externen USB-Gerät drucken.

3 Rufen Sie im Menu Startseite den Modus Fotos drucken auf.

4 Wählen Sie ein Foto und drücken Sie + oder - zum Einstellen der Anzahl Exemplare.

Hinweis:

• Sie können das Foto zuschneiden und vergrößern. Drücken Sie auf Bearbeiten und Beschneiden/Zoomen und stellen Sie das Foto ein. Möchten Sie weitere Fotos auswählen, drücken Sie auf 3 und wiederholen Sie Schritt 4.
• Wenn Sie die Bilder korrigieren möchten, drücken Sie Bearbeiten und Fotokorrektur und stellen Sie das Foto ein. Verschieben Sie den Bildausschnitt bei Bedarf nach unten.

5 Drücken Sie auf Einstellungen und konfigurieren Sie dann die Druckeinstellungen. Verschieben Sie den Bildausschnitt bei Bedarf nach unten. 6 Starten Sie den Druck mit

Hinweis

Im PDF-Benutzerhandbuch finden Sie weitere Druckfunktionen und die Menüpunkte des Menüs Fotos drucken.

Von einer Digitalkamera

1 Legen Sie Fotopapier in die Papierkassette ein. Siehe "Papierkassette" auf Seite 6. 2 Nehmen Sie eine Speicherkarte heraus. 3 Rufen Sie im Menü Startseite den Modus Setup auf. 4 Geben Sie Setup externes Gerät ein. Verschieben Sie den Bildausschnitt bei Bedarf nach unten. 5 Wählen Sie Druckeinstellungen. 6 Konfigurieren Sie die geeigneten Druckeinstellungen. Verschieben Sie den Bildausschnitt bei Bedarf nach unten.

Scannen

7 Verbinden Sie die Kamera über ein USB-Kabel mit dem Drucker und schalten Sie anschließend den Drucker ein.

8 Zum Drucken schlagen Sie im Handbuch Ihrer Kamera nach.

Kompatibilität	PictBridge
Dateiformat	JPEG
Bildgroße	80 × 80 Pixel bis 9200 × 9200 Pixel

Hinweis:

Abhängig von den Einstellungen von Drucker und Digitalkamera werden einige Papierarten, Größen- und Layout-Kombinationen unter Umständen nicht unterstützt. - Einige Einstellungen Ihrer Digitalkamera werden in der Ausgabe ggf. nicht wiedergegeben.

Scannen

Sie können Dokumente scannen und das gescannte Bild vom Gerät auf eine Speicherkarte oder einen angeschlossenen Computer senden.

Hinweis:

• Wenn Sie die Daten auf eine Speicherkarte scannen möchten, setzen Sie zuerst eine Speicherkarte ein. → „Einsetzen einer Speicherkarte“ auf Seite 9
• Wenn Sie den Dienst „In Cloud scannen“ verwenden möchten, doppelklicken Sie auf das Symbol auf dem Desktop und befolgen Sie die Anleitung von Epson Connect.

1 Legen Sie Ihr(e) Original(e) ein. → „Einlegen von Vorlagen“ auf Seite 10

2 Rufen Sie im Menü Startseite den Modus Scan auf. 3 Wählen Sie einen Scan-Menüpunkt aus. 4 Wenn Sie „Scannen auf Speicherkarte“ wählen, können Sie die Scaneinstellungen ändern. Wenn Sie „Scannen an PC“ wählen, wählen Sie den Computer. 5 Starten Sie den Scan mit ♢

Hinweis: Im PDF-Benutzerhandbuch finden Sie weitere Scanfunktionen und die Menüpunkte des Menüs Scan.

Ihr gescanntes Bild wurde gespeichert.

Faxen

Hinweis: Im PDF-Benutzerhandbuch finden Sie weitere Faxfunktionen und die Menüpunkte des Menüs Fax.

Einführung in „FAX Utility“

Das „FAX Utility“ ist eine Software, mit der Daten, wie z. B. in einem Textverarbeitungsprogramm oder einer Tabellenkalkulation erstellte Dokumente, Zeichnungen und Tabellen, direkt gefaxt werden können, ohne sie vorher drucken zu müssen. Gehen Sie zum Starten des Programms wie folgt vor.

Windows

Klicken Sie auf „Start“ (Windows 7 und Vista) oder klicken Sie auf „Start“ (Windows XP), zeigen Sie auf „Alle Programme“, wählen Sie „Epson Software“ und klicken Sie dann auf „FAX Utility“.

Mac OS X

Klicken Sie auf „Systemeinstellungen“, „Drucken & Faxen“ oder „Drucken & Scannen“ und wählen Sie dann „FAX“ (Ihr Gerät) unter „Drucker“. Klicken Sie dann wie folgt: Mac OS X 10.6.x, 10.7.x: „Optionen & Zubehör“ – „Dienstprogramm“ – „Druckerdienstprogramm öffnen“; Mac OS X 10.5.x: „Drucker-Warteliste öffnen“ – „Dienstprogramm“

Hinweis:

Weitere Informationen hierzu finden Sie in der Online-Hilfe von „FAX Utility“.

Anschluss an eine Telefonleitung

Info zum Telefonkabel

Verwenden Sie ein Telefonkabel mit den folgenden Anschlussmerkmalen.

RJ-11-Telefonkabel RJ-11-Telefongeräteverbindung

Abhängig von der Region wird mit dem Produkt ggf. ein Telefonkabel mitgeliefert. Verwenden Sie in diesem Fall dieses Kabel.

Bei Verwendung einer ausschließlich für das Fax vorgesehenen Telefonleitung

Schließen Sie das Telefonkabel von der Buchse an der Wand an den LINE-Anschluss des Gerätes an.

Achten Sie darauf, dass Auto-Antwort auf Ein eingestellt ist.

→ „Empfangen von Faxen“ auf Seite 17

Wichtig:

Wenn Sie keine externe Telefonleitung an dieses Gerät anschließen, müssen Sie den automatischen Antwort-Modus aktivieren. Ansonsten können Sie keine Faxe empfangen.

Bei Verwendung einer mit einem Telefongerät geteilten Telefonleitung

Schließen Sie das Telefonkabel von der Buchse an der Wand an den LINE-Anschluss des Gerätes an.

Entfernen Sie die Abdeckung.

Schließen Sie ein Telefon oder einen Anrufbeantworter an den EXT.-Anschluss an.

Hinweis: Informationen zu anderen Anschlussarten finden Sie im PDF-Benutzerhandbuch.

Überprüfen der Fax-Verbindung

Sie können prüfen, ob das Gerät für den Faxempfang oder Faxversand bereit ist.

Legen Sie A4-Normalpapier in die Kassette ein.

Einlegen von Papier auf Seite 6

Rufen Sie im Menü Startsite den Modus Setup auf.

Wählen Sie Fax-Einstellungen.

Wählen Sie Fax-Verbindungstest.

Drücken Sie , um den Bericht zu drucken.

Hinweis:

Sollten Fehler angezeigt werden, versuchen Sie die Ursache mittels der Lösungsvorschläge im Bericht zu beseitigen.

Einrichten der Faxfunktionen

Kurzwahleinträge einrichten

Zur schnellen Auswahl von

Faxempfänger-Rufnummern für den Faxversand können Sie eine Kurzwahlliste erstellen. Es können insgesamt bis zu 60 Kurzwahl- und

Gruppenwahleinträge registriert werden.

Rufen Sie im Menü Startseite den Modus Fax auf.

Drücken Sie Kontakte.

Wählen Sie Kontakte hinzufügen/bearbeiten.

Wählen Sie Kurzwahl-Setup. Sie sehen die verfügbaren Kurzwahlnummern.

Wählen Sie die Kurzwahlnummer, die Sie als Kurzwahl speichern möchten. Sie können bis zu 60 Einträge speichern.

Geben Sie eine Rufnummer ein. Sie können bis zu 64 Stellen eingeben.

Hinweis:

Ein Bindestrich ("-") bewirkt eine kurze Wahlpause. Fügen Sie ihn nur in Telefonnummern ein, wenn eine Pause bestehen soll. Leerzeichen zwischen den Ziffern werden beim Wählen ignoriert.

Wählen Sie Fertig.

Geben Sie einen Namen für den Kurzwahleintrag ein. Sie können bis zu 30 Zeichen eingeben.

Wählen Sie Fertig, um den Namen zu registrieren.

Gruppenwahleinträge einrichten

Sie können Kurzwahlnummern zu einer Gruppe hinzufügen. So können Sie ein Fax gleichzeitig an mehrere Empfänger senden. Es können insgesamt bis zu 60 Kurzwahl- und Gruppenwahleinträge eingegeben werden.

Rufen Sie im Menü Startseite den Modus Fax auf.

Wählen Sie Kontakte.

Wählen Sie Kontakte bearbeiten.

Wählen Sie Gruppenwahl-Setup. Sie sehen die verfügbaren Gruppenwahlnummern.

Wählen Sie die Gruppenwahlnummer, die Sie speichern möchten.

Geben Sie einen Namen für den Gruppenwahleintrag ein. Sie können bis zu 30 Zeichen eingeben.

Wählen Sie Fertig, um den Namen zu registrieren.

Wählen Sie die Kurzwahlnummer, die Sie in der Gruppenwahlliste speichern möchten.

Wiederholen Sie Schritt 8, um weitere Kurzwahleinträge zur Gruppenwahlliste hinzuzufügen. Sie können bis zu 30 Kurzwahleinträge in einer Gruppenliste registrieren.

Wählen Sie Fertig, um das Erstellen der Gruppenwahlliste abzuschließen.

Senden von Faxen

Legen Sie die Vorlage in den automatischen Vorlageneinzug oder auf das Vorlagenglas.

⇒ Einlegen von Vorlagen auf Seite 10

Rufen Sie im Menü Startseite den Modus Fax auf.

Tippen Sie auf den Bereich Fax-Nummer eingeben im LCD-Bildschirm.

Geben Sie die Faxnummer ein und wählen Sie dann Fertig. Sie können bis zu 64 Stellen eingeben.

Hinweis:

Drücken Sie auf Wahlwdhlg., um die zuletzt verwendete Faxnummer anzuzeigen. Achten Sie darauf, dass die Kopfzeilen-Informationen eingegeben sind. Manche Faxgeräte weisen Faxdokumente ohne Kopfzeilen-Informationen automatisch ab.

Drücken Sie , wählen Sie Farbe oder S&W und ändern Sie die anderen Einstellungen nach Bedarf.

Starten Sie den Versand mit .

Hinweis:

Wenn die Faxnummer besetzt ist oder ein anderes Problem vorliegt, wählt das Gerät die Nummer nach einer Minute erneut. Drücken Sie auf Wahlwdhlg., um sofort neu zu wählen.

Empfangen von Faxen

Führen Sie zur Einstellung des automatischen Faxempfangs die nachfolgenden Schritte aus. Hinweise zum manuellen Faxempfang finden Sie im PDF-Benutzerhandbuch.

Legen Sie A4-Normalpapier in die Kassette ein. Einlegen von Papier auf Seite 6

2 Achten Sie darauf, dass Auto-Antwort auf Ein eingestellt ist. Setup > Fax-Einstellungen Empfangseinstellungen > Auto-Antwort > Ein

Hinweis:

• Wenn an diesem Gerät direkt ein Anrufbeantworter angeschlossen wurde, müssen Sie sicherstellen, dass die Option Klingeln bei Antwort anhand der folgenden Anleitungen richtig eingestellt wurde. Abhängig von Ihrer Region steht die Option Klingeln bei Antwort möglicherweise nicht zur Verfügung.

3 Rufen Sie im Menü Startsite den Modus Setup auf. 4 Wählen Sie Fax-Einstellungen. 5 Wählen Sie Kommunikation. 6 Wählen Sie Klingeln bei Antwort. 7 Wählen Sie die Anzahl der Klingelzeichen mit + oder - und drücken Sie dann auf Fertig.

Wichtig:

Wählen Sie mehr Klingelzeichen als notwendig sind, bevor der Anrufbeantworter den Anruf entgegennimmt. Wenn der Anrufbeantworter den Anruf erst nach dem vierten Klingeln entgegennimmt, stellen Sie die Anzahl der notwendigen Klingelzeichen am Drucker auf mindestens fünf ein. Anderenfalls kann der Anrufbeantworter keine Geschäftsanrufe empfangen.

Hinweis:

Wenn Sie einen Anruf von einem Fax empfangen, empfängt das Gerät das Fax automatisch, selbst wenn der Anrufbeantworter den Anruf entgegennimmt. Wenn Sie den Anruf entgegennehmen, warten Sie, bis auf dem LCD-Bildschirm eine Bestätigungsmeldung bezüglich der Verbindungsherstellung eingeblendet wird, bevor Sie den Hörer auflegen. Handelt es sich bei dem anderen Teilnehmer um einen Anrufer, kann das Telefon wie gewohnt verwendet werden, oder der Anrufer kann eine Nachricht auf dem Anrufbeantworter hinterlassen.

Druckberichte

Folgen Sie den nachfolgenden Anleitungen zum Drucken eines Faxberichtes.

1. Legen Sie A4-Normalpapier in die Kassette ein. → „Einlegen von Papier“ auf Seite 6. 2. Rufen Sie im Menü Startseite den Modus Fax auf. 3. Wählen Sie Erw. Optionen. 4. Wählen Sie Fax-Bericht. 5. Wählen Sie das Element aus, das Sie drucken möchten.

Hinweis:

Nur das Fax-Protokoll kann auf dem Bildschirm betrachtet werden.

6. Drücken Sie ◇, um den gewählten Bericht zu drucken.

Weitere Funktionen

Mehr Funktionen bieten Ihnen spezielle Menüs für einfaches und spaßvolles Drucken! Rufen Sie dazu Mehr Funktionen auf, wählen Sie ein Menü und folgen Sie der Anleitung am LCD-Bildschirm.

Menü		Funktionen
Fotos kopieren/wiederh.	→	Sie können von Vorlagen originalgetreue Ko-pien herstellen. Bei blassen Fotos können Sie die Farben wiederherstellen und auffrischen.
Fotoentwurfsblatt		Sie können Fotos auf Speicherkarten in ver-schieden Layouts drucken.
Grußkarte		Wenn Sie eine A4-Vorlage verwenden, können Sie eigene Karten mit handgeschriebenen Nachrichten erstellen. Drucken Sie zuerst eine Vorlage, schreiben Sie darauf die Nachricht und scannen Sie dann die Vorlage, um die Kar-ten auszudrucken.
Kopieren auf CD/DVD		Sie können ein Foto oder CD/DVD-Label auf eine CD/DVD drucken. Das Bild wird automa-tisch zur Anpassung an das CD/DVD-Label zu-geschritten und skaliert.
Auf CD/DVD drucken	→	Sie können von Fotos auf einer Speicherkarte CD/DVD-Label drucken, ohne einen Computer zu verwenden.

Auswechseln der Tintenpatronen

Menu		Funktionen
Linienpapier drucken		Sie können liniertes Papier oder Millimeterpa-pier mit oder ohne Foto als Hintergrund dru-cken.
Malbuch*		Sie können von Fotos oder Strichzeichnungen eine Malvorlage drucken.

• Verwenden Sie die Funktion Malbuch nur für Zeichnungen und Bilder, die Sie selbst erstellt haben. Wenn Sie urheberrechtlich geschütztes Material verwenden, achten Sie darauf, dass Sie den gesetzlich vorgeschriebenen Bereich für den persönlichen Gebrauch nicht überschreiten.

Auswechseln der Tintenpatronen

Sicherheitshinweise

Bewahren Sie Tintenpatronen außerhalb der Reichweite von Kindern auf. Seien Sie beim Umgang mit benutzten Tintenpatronen vorsichtig, da um die Tintenzuleitungsöffnung noch immer etwas Tinte vorhanden sein kann. Wenn Tinte auf Ihre Hände gerät, reinigen Sie diese gründlich mit Wasser und Seife. Sollte Tinte in die Augen gelangen, spülen Sie diese sofort mit reichlich Wasser aus. Wenn Sie sich nach dem gründlichen Ausspülen immer noch schlecht fühlen oder Sehprobleme haben, suchen Sie sofort einen Arzt auf. Falls Tinte in den Mund gelangt, spucken Sie sie aus und suchen Sie einen Arzt auf.

Wenn eine Patrone zur späteren Wiederverwendung oder Entsorgung herausgenommen wird, achten Sie darauf, die Tintenversorgungsöffnung der Patrone wieder mit der Abdeckung zu verschließen, damit Tinte nicht austrocknet oder Umgebungsbereiche nicht durch auslaufende Tinte verschmutzt werden. Tintenpatronen nicht zu fest drücken oder quetschen und darauf achten, dass sie nicht herunterfallen. Tinte könnte danach auslaufen.

Vorsichtsmaßregeln

Es wird empfohlen, ausschließlich Original-EPSON-Tintenpatronen zu verwenden. Epson kann die Qualität und Zuverlässigkeit der Tinte von Drittanbietern nicht garantieren. Die Verwendung von Tinten anderer Hersteller kann Schäden verursachen, die von der Epson-Garantie nicht abgedeckt sind, und kann unter gewissen Umständen ein fehlerhaftes Geräteverhalten hervorrufen. Informationen über Tintenstände von Fremdprodukten werden möglicherweise nicht angezeigt.

Auswechseln der Tintenpatronen

Für optimale Leistung des Druckkopfes wird von allen Patronen etwas Tinte verbraucht, nicht nur beim Drucken, sondern auch bei Wartungsarbeiten wie zum Beispiel Tintenpatronenwechsel und Druckkopfreinigung. Achten Sie darauf, dass die Tintenpatronenhalterung frei von Staub und sonstigen Objekten bleibt. Fremdkörper in der Halterung beeinträchtigen ggf. das Druckergebnis oder führen dazu, dass nicht mehr gedruckt werden kann. Für eine maximale Nutzung der Tinte die Tintenpatrone erst herausnehmen, wenn Sie sie ersetzen möchten. Tintenpatronen mit niedrigem Tintenstand können nach dem erneuten Einsetzen möglicherweise nicht verwendet werden. Die Verpackung der Tintenpatrone erst unmittelbar vor dem Einsetzen der Patrone in das Gerät öffnen. Die Tintenpatrone ist vakuumverpackt, um die Haltbarkeit zu gewährleisten. Bleibt die Tintenpatrone vor der Benutzung längere Zeit ausgepackt liegen, ist normales Drucken unter Umständen nicht möglich. Installieren Sie alle Tintenpatronen, andernfalls können Sie nicht drucken.

Austauschen einer Tintenpatrone

Hinweis:

Achten Sie darauf, dass das CD/DVD-Fach nicht in den Drucker eingeschoben ist und die Betriebsanzeige leuchtet, aber nicht blinkt.

Das beste Ergebnis erhalten Sie, wenn Sie die neue schwarze Tintenpatrone vor dem Öffnen der Verpackung vier- bis fünfmal vorsichtig schütteln.

Hinweis:

Die Farbtintenpatronen und die Fotoschwarz-Tintenpatrone müssen nicht geschüttelt werden. Schütteln Sie die Tintenpatronen nicht nach dem Öffnen der Verpackung, da sonst Tinte austreten kann.

Nehmen Sie die Tintenpatrone aus ihrer Verpackung und ziehen Sie die Abdeckung von der Unterseite der Patrone ab.

Hinweis:

Die in der Abbildung gezeigten Bereiche nicht berühren. Hierdurch können sowohl der normale Betrieb als auch der Druckbetrieb beeinträchtigt werden.

Auswechseln der Tintenpatronen

3

Öffnen Sie die Scannereinheit. Der Tintenpatronenhalter fährt langsam in die Tintenpatronen-Auswechselstellung.

！

Wichtig:

Das mit dem Tintenpatronenhalter verbundene weiße Flachkabel nicht berühren.

Hinweis:

Wenn der Tintenpatronenhalter nicht in die Tintenpatronen-Auswechselstellung fährt, folgen Sie der nachstehenden Anleitung. Startseite > Setup > Wartung > Patronenaustausch. Bewegen Sie den Tintenpatronenhalter nicht von Hand, das Gerät kann dadurch beschädigt werden.

4

Drücken Sie die Lasche zur Entriegelung des Tintenpatronenhalters und nehmen Sie die Patrone schräg heraus.

Hinweis:

In der Abbildung ist das Auswechseln der Patrone ganz links dargestellt. Ersetzen Sie die Patrone entsprechend Ihrer Situation.

5

Setzen Sie zuerst den Patronenkopf in den Tintenpatronenhalter ein. Drücken Sie dann die Tintenpatrone vorsichtig hinein, bis sie hörbar einrastet.

Verschließen Sie die Tintenversorgungsöffnung der Patrone wieder mit der Abdeckung. Entsorgen Sie die verbrauchte Patrone angemessen.

Schließen Sie die Scanner-Einheit. Der Tintenpatronenhalter fährt wieder in seine Ausgangsstellung.

Folgen Sie der Anleitung am Bildschirm.

Hinweis:

Die Anzeige blinkt weiter, während das Gerät Tinte lädt. Schalten Sie das Gerät während der Tintenbefüllung nicht aus. Wird der Tintenladevorgang abgebrochen, können Sie möglicherweise nicht drucken. - Schieben Sie das CD/DVD-Fach erst ein, wenn die Tintenbefüllung abgeschlossen ist.

Einfache Fehlerbeseitigung

Fehlermeldungen

In diesem Abschnitt werden die Bedeutungen der im LCD-Display angezeigten Meldungen erläutert.

Fehlermeldungen	Lösungen
Papierstau	→ Siehe „Papierstau" auf Seite 25
Kein Papier	→ Siehe „Einlagen von Papier" auf Seite 6
Fotos nicht erkannt. Legen Sie die Fotos richtig auf das Vorlagenglas.	→ Siehe „Vorlagenglas" auf Seite 12
Druckerfehler. Aus- und wieder einschalten. Details siehe Dokumentation.	Schalten Sie das Gerät aus und wieder ein. Stellen Sie richer, dass sich im Gerät kein Papier mehr befindet. Falls die Fehlermeldung weiterhin angezeigt wird, wenden Sie sich an den Epson-Kundendienst.
Kommunikationsfehler. Prüfen, ob PC verbunden.	Stellen Sie richer, dass der Computer korrekt angeschlossen wurde. Sollen die Fehlermeldungen weiterhin angezeigt werden, stellen Sie richer, dass die Scansoftware auf Ihr Computer installiert wurde und die Softwareeinstellungen richtig sind.
Drucker-Tintenkissen bald am Ende der Lebensdauer. Ep-son-Kundendienstkontakt.	◇ drücken, um mit dem Drucken fortzufahren. Die Meldung wird angezeigt, bis das Tintenkissen ersetzt wurde. Wenden Sie sich an den Epson-Support, um die Tintenkissen zu ersetzen, bevör die dieser verbraucht sind. Wenn die Tintenkissen voll sind, stoppt der Dru-cker und Sie müssen sich an den Epson-Kundendienst wenden, um weiterdrucken zu können.
Drucker-Tintenkissen am Ende der Lebensdauer. Ep-son-Kundendienstkontakt.	Wenden Sie sich zum Auswechseln der Tintenkissen an den Ep-son-Support.
Speicherkarte o. ext. Gerät nicht erkannt.	Stellen Sie richer, dass die Speicherkarte oder das externe Gerät richtig eingesetzt bzw. angeschlossen ist.
Kein Freizeichen erkannt.Fax- Verbindungstest in Fa-xeinstlg. unter Setup durchführung.	Stellen Sie richer, dass das Telefonkabel richtig angeschlossen ist und überprüften Sie die Telefonleitung auf ihre Funktionstüchtig-keit. → Siehe „Anschluss an eine Telefonleitung" auf Seite 15 Wenn Ihr Gerät an eine Nebenstellenanlage oder einen Termin-aladapter (TA) angeschlossen ist, schalten Sie die Option Wähl-tonerkennung aus. Wahlen Sie Fax-Einstellungen > Kommunikation > Wähltonerkennung > Aus.
Kombination aus IP-Adresse und Subnetmaske ungültig. Siehe Dokumentation.	Entnehmen Sie weitere Hinweise dem Online-Netzwerkhand-buch.
Recovery Mode	Die Aktualisierung der Firmware ist fehlgeschlagen. Sie須sen die Aktualisierung der Firmware erneut ausführten. Halten Sie ein USB-Kabel bereit und rufen Sie ihre regionale Epson-Website für weitere Hinweise auf.

Einfache Fehlerbeseitigung

Papierstau

Vorsicht:

Die Tasten im Bedienfeld nicht berühren, wenn Ihre Hand im Drucker ist.

Hinweis:

• Brechen Sie den Druckauftrag ab, wenn Sie im LCD-Bildschirm oder vom Druckertreiber dazu aufgefordert werden. Wenn Sie den Papierstau beseitigt haben, drucken Sie die im LCD-Bildschirm angezeigten Tasten.

Beseitigen von Papierstau in der hinteren Abdeckung

1 Ziehen Sie die hintere Abdeckung heraus und entfernen Sie vorsichtig das gestaute Papier.

2 Entfernen Sie das gestaute Papier vorsichtig.

Öffnen Sie die hintere Abdeckung und entfernen Sie vorsichtig das gestaute Papier.

Setzen Sie die hintere Abdeckung wieder ein.

Entfernen von gestautem Papier aus dem Drucker

Entfernen Sie das gestaute Papier vorsichtig.

Öffnen Sie die Scannereinheit. Entfernen Sie dann sämtliches Papier im Innern, einschließlich zerrissener Stücke.

Einfache Fehlerbeseitigung

Wichtig:

Das mit dem Tintenpatronenhalter verbundene weiße Flachkabel nicht berühren.

3

Schließen Sie langsam die Scannereinheit.

Entfernen von gestautem Papier aus der Papierkassette

1

Ziehen Sie die Papierkassette heraus. Nehmen Sie dann das gestaute Papier vorsichtig heraus.

2

Entfernen Sie das gestaute Papier aus der Kassette.

3

Richten Sie die Papierkanten aus.

4

Halten Sie die Kassette flach und schieben Sie sie langsam und vorsichtig wieder ganz in das Gerät hinein.

Entfernen von gestautem Papier aus dem automatischen Vorlageneinzug (ADF)

1

Entnehmen Sie den Papierstapel aus dem Zufuhrfach des automatischen Vorlageneinzugs.

2

Öffnen Sie die Abdeckung des ADF. Nehmen Sie dann das gestaute Papier vorsichtig heraus.

Wichtig:

Öffnen Sie die Abdeckung des ADF, bevor Sie das gestaute Papier entfernen. Wenn Sie die Abdeckung nicht öffnen, könnte das Gerät beschädigt werden.

3

Öffnen Sie die Vorlagenabdeckung.

Einfache Fehlerbeseitigung

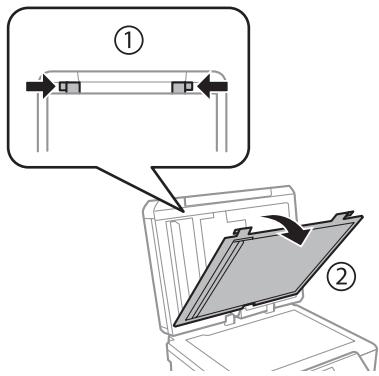

4 Entfernen Sie die Abdeckung der Durchsichtigkeit.

5 Entfernen Sie das gestaute Papier vorsichtig. 6 Setzen Sie die Abdeckung der Durchsichtigkeit wieder ein und schließen Sie die Vorlagenabdeckung.

7 Öffnen Sie den automatischen Vorlageneinzug (ADF).

8 Entfernen Sie das gestaute Papier vorsichtig. 9 Schließen Sie den automatischen Vorlageneinzug (ADF).

Hilfe zur Druckqualität

Wenn Sie Streifen (helle Linien), fehlende Farben oder sonstige Qualitätsprobleme in den Ausdrucken feststellen, versuchen Sie die folgenden Lösungen.

Stellen Sie sicher, dass das Papier und die Vorlage richtig eingelegt worden sind.

→ „Einlegen von Papier“ auf Seite 6 → „Einlegen von Vorlagen“ auf Seite 10

Prüfen Sie die Papierformat- und die Papiertypeinstellungen. Auswahl des Papiers auf Seite 5. Der Druckkopf ist möglicherweise verstopft. Führen Sie zuerst einen Düsentest durch und reinigen Sie dann den Druckkopf.

Setup > Wartung > Düsentest

(a) OK (b) Druckkopfreinigung erforderlich

Wo Sie Hilfe bekommen

Hilfe für den Faxbetrieb

Stellen Sie sicher, dass das Telefonkabel richtig angeschlossen ist und überprüfen Sie die Telefonleitung auf ihre Funktionstüchtigkeit. Sie können den Leitungszustand mithilfe der Funktion Fax-Verbindungstest überprüfen. Anschluss an eine Telefonleitung auf Seite 15 - Wenn das Faxdokument nicht gesendet werden konnte, stellen Sie sicher, dass das Faxgerät des Empfängers eingeschaltet und betriebsbereit ist. Wenn das Gerät nicht an ein Telefon angeschlossen ist und Sie Faxe automatisch empfangen möchten, schalten Sie den automatischen Antwort-Modus ein. Empfangen von Faxen auf Seite 17

Hinweis:

Weitere Lösungen zu Faxproblemen finden Sie im PDF-Benutzerhandbuch.

Wo Sie Hilfe bekommen

Website für technischen Support

Die Website für technischen Support von Epson bietet Ihnen Hilfe bei Problemen, die sich nicht anhand der Informationen zur Problemlösung in der Produktdokumentation beheben lassen. Wenn Sie über einen Webbrowser verfügen und Zugang zum Internet haben, besuchen Sie die Website unter:

http://support.epson.net/

http://www.epson.eu/Support (Europe)

Um Zugang zu den neuesten Treibern, häufig gestellten Fragen (FAQ), Handbüchern und sonstigen herunterladbaren Objekten zu erhalten, besuchen Sie die Website unter:

http://www.epson.com

http://www.epson.eu/Support (Europe)

Wählen Sie dann den Abschnitt „Support“ auf Ihrer regionalen Epson-Website aus.

Inhaltsverzeichnis

Inhaltsverzeichnis

Einleitung. 2

Informationen finden. 2

Hier beginnen (Papier):
