BEDIENUNGSANLEITUNG PCFR 1313 H PROFICOOK

• Übersicht der Bedienelemente Overview of the Components • Overzicht van de bedieningselementen Liste des différents éléments de commande • Indicación de los elementos de manejo Elementi di comando • Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора •4 WICHTIG: Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheits- hinweise. Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme dieses Gerätes die Be- dienungsanleitung und die separat beiliegenden Sicher- heitshinweise sehr sorgfältig durch. Bewahren Sie diese Unterlagen inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehörigen Unterlagen mit. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. Inhalt Übersicht der Bedienelemente p. 3

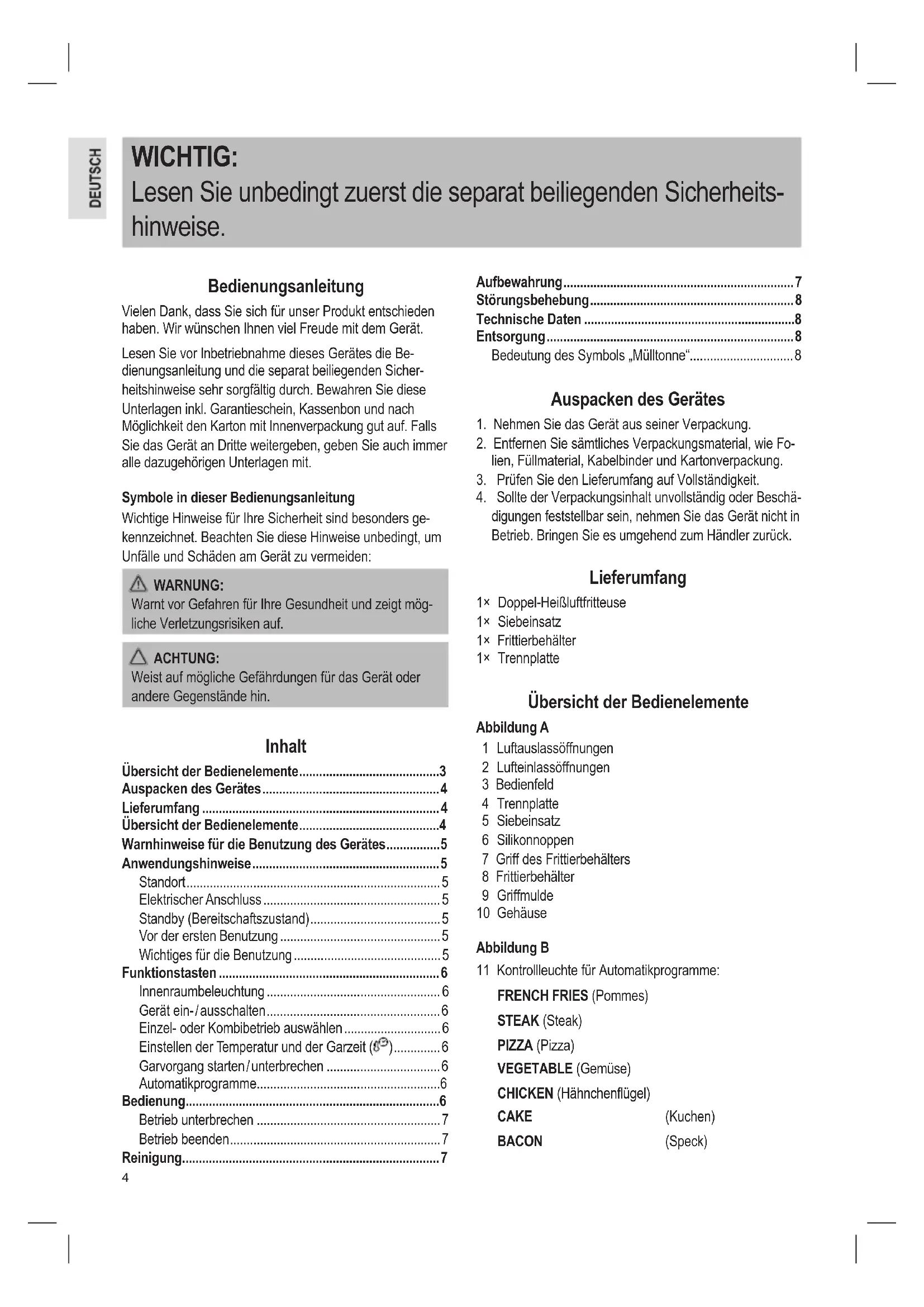

• Auspacken des Gerätes p. 4
• Lieferumfang p. 4
• Übersicht der Bedienelemente p. 4
• Warnhinweise für die Benutzung des Gerätes p. 5
• Anwendungshinweise p. 5
• Standort p. 5
• Elektrischer Anschluss p. 5
• Standby (Bereitschaftszustand) p. 5
• Vor der ersten Benutzung p. 5
• Wichtiges für die Benutzung p. 5
• Funktionstasten p. 6
• Innenraumbeleuchtung p. 6
• Gerät ein- / ausschalten p. 6
• Einzel- oder Kombibetrieb auswählen p. 6
• Einstellen der Temperatur und der Garzeit ( ) p. 6
• Garvorgang starten / unterbrechen p. 6
• Automatikprogramme p. 6
• Bedienung p. 6
• Betrieb unterbrechen p. 7
• Betrieb beenden p. 7
• Reinigung p. 7
• Aufbewahrung p. 7
• Störungsbehebung p. 8
• Technische Daten p. 8
• Entsorgung p. 8
• Bedeutung des Symbols „Mülltonne“ Auspacken des Gerätes p. 8

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Fo-

lien, Füllmaterial, Kabelbinder und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder Beschä-

digungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück. Lieferumfang 1× Doppel-Heißluftfritteuse 1× Siebeinsatz 1× Frittierbehälter 1× Trennplatte Übersicht der Bedienelemente Abbildung A 1 Luftauslassöffnungen 2 Lufteinlassöffnungen 3 Bedienfeld 4 Trennplatte 5 Siebeinsatz 6 Silikonnoppen 7 Griff des Frittierbehälters 8 Frittierbehälter 9 Griffmulde 10 Gehäuse Abbildung B 11 Kontrollleuchte für Automatikprogramme: FRENCH FRIES (Pommes) STEAK (Steak) PIZZA (Pizza) VEGETABLE (Gemüse) CHICKEN (Hähnchenflügel) CAKE (Kuchen) BACON (Speck)5 FISH (Fisch) SHRIMPS (Shrimps) KEEP WARM (Warmhalten) 12 Bedienfelder für die Kammern der Fritteuse (Kammer

(rechts)) a Tasten / (Temperatur und Garzeit einstellen) b Taste (Auswahl Temperatur / Garzeit) c Tasten

(Auswahl linke / rechte Kammer) 13 Taste (Starten / Beenden) 14 Taste MENU (Auswahl Automatikprogramm) 15 Taste MATCH (Kombibetrieb) 16 Taste (Innenraumbeleuchtung) Warnhinweise für die Benutzung des Gerätes WARNUNG: Verbrennungsgefahr!

• Fassen Sie den Frittierbehälter nur am Griff an. Ver- wenden Sie gegebenenfalls Topfhandschuhe.

• Während des Betriebes kann heißer Dampf aus der Luftaustrittsöffnung austreten. Halten Sie genug Ab- stand. ACHTUNG:

• Die Lufteinlass- und Luftaustrittsöffnungen dürfen nicht abgedeckt werden, um eine ausreichende Luftzirkula- tion zu gewährleisten.

• Halten Sie einen ausreichenden Sicherheitsabstand (30 cm) zu leicht entzündlichen Gegenständen wie Möbel, Vorhänge, etc.!

• Betreiben Sie das Gerät, wegen der aufsteigenden Hitze und der Dämpfe, nicht unter Hängeschränken.

• Manipulieren Sie nicht den Sicherheitsschalter.

• Überlastung! Verwenden Sie keine Mehrfachsteck- dose, da dieses Gerät zu leistungsstark ist. Anwendungshinweise Standort

• Stellen Sie das Gerät auf eine rutschfeste, ebene und hitzebeständige Fläche.

• Das Gerät nicht mit der Rückseite direkt an eine Wand stellen.

• Achten Sie darauf, dass das Gerät und das Netzkabel nie auf heißen Oberflächen oder in der Nähe von Wär- mequellen platziert werden (z. B. Herd, Kochfeld). Elektrischer Anschluss Bevor Sie den Netzstecker in die Steckdose stecken, ver- gewissern Sie sich, dass die Netzspannung mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild. Wickeln Sie das Netzkabel vollständig ab. Standby (Bereitschaftszustand) Das Gerät befindet sich im Bereitschaftszustand, wenn ausschließlich die Taste leuchtet. Das Gerät wechselt in folgenden Situationen in den Bereitschaftszustand:

• Wenn der Netzstecker eingesteckt wird.

• Wenn die Zeit abgelaufen ist.

• Wenn Sie die Taste drücken. Es ist ein kurzer Signal- ton zu hören.

• Nach einem Netzausfall. Vor der ersten Benutzung

• Am Heizelement befindet sich eine Schutzschicht. Um diese zu entfernen, betreiben Sie das Gerät ca. 15 Mi- nuten lang ohne Inhalt. Leichte Rauch- und Geruchsent- wicklung ist bei diesem Vorgang normal. Sorgen Sie für ausreichende Belüftung.

WARNUNG: Lassen Sie das Gerät abkühlen, bevor Sie es reinigen! - Ziehen Sie den Netzstecker aus der Steckdose. - Wischen Sie den Frittierbehälter, die Trennplatte, den Siebeinsatz und den Innenraum des Gerätes aus, bevor Sie das Gerät benutzen. Wichtiges für die Benutzung

• Dieses Gerät dient zur Zubereitung von festen Nah- rungsmitteln. Bereiten Sie keine Suppen oder andere flüssige Nahrungsmittel darin zu.

• Ein Sicherheitsschalter verhindert die Benutzung des Gerätes ohne Frittierbehälter.

• Um ein optimales Ergebnis zu erzielen, sollte der Frittier- behälter nie überfüllt werden, damit die Nahrungsmittel nicht mit dem Heizelement in Berührung kommen.

• Füllen Sie auf keinen Fall Öl oder eine andere Flüssig- keit in den Frittierbehälter. Um ein knuspriges Ergebnis zu erzielen, können die Lebensmittel mit etwas Öl be- strichen werden.

• Im Gerät können alle Speisen zubereitet werden, die auch für den Backofen geeignet sind.

• Der Siebeinsatz sorgt dafür, dass sich das angesam- melte Fett am Boden des Frittierbehälters absetzt. Dadurch werden die Nahrungsmittel knuspriger.

• Beim Backen von Kuchen, Brot usw. ist zu beachten, dass sich der Teig ausdehnt. Der Teig darf nicht mit dem Heizelement in Berührung kommen.

• Zum Backen von Brot o. Ä. kann der Siebeinsatz heraus- genommen werden.

• Lebensmittel, die beim Garen übereinander liegen, sollten nach der Hälfte der Garzeit geschüttelt werden. Dadurch wird das Garergebnis optimiert und ein un- gleichmäßiges Garen verhindert.

• Hausgemachte Kartoffelprodukte nach dem Schneiden mindestens 30 Minuten wässern, um die Kartoffelstärke zu reduzieren. Anschließend die Kartoffelstücke mit Küchenpapier gut abtrocknen.6

• Die Garzeit hängt von verschiedenen Faktoren ab: Größe, Beschaffenheit, Menge der Lebensmittel und eingestellte Temperatur.

• Wenn Sie die Heißluftfritteuse nicht vorheizen, addieren Sie 4 Minuten zur Garzeit hinzu. Funktionstasten

• Bei den Tasten am Gerät handelt es sich um Touch- Tasten. Berühren Sie die Tasten leicht mit einem Finger, um die Funktion auszuführen. Jeder Tastendruck wird mit einem Signalton bestätigt.

• Wenn Sie die Taste oder gedrückt halten, startet ein Schnelllauf. Innenraumbeleuchtung Mit der Taste schalten Sie die Innenraumbeleuchtung im Gerät ein und aus. Gerät ein- / ausschalten

• Mit der Taste schalten Sie das Gerät ein. Die Tasten für die Aktivierung der Bedienfelder (

• Halten Sie die Taste gedrückt, um das Gerät auszu- schalten.

• Nach Ablauf der Zeit läuft der Ventilator weiter, um das Gerät abzukühlen. Danach schaltet das Gerät automa- tisch in den Bereitschaftszustand. Einzel- oder Kombibetrieb auswählen Nachdem Sie das Gerät eingeschaltet haben, erscheinen die Tasten für die Aktivierung der Bedienfelder.

• Möchten Sie die linke Kammer der Fritteuse verwenden, aktivieren Sie diese mit der Taste

. Das Bedienfeld für die linke Kammer erscheint, wenn Sie die Taste MENU

• Möchten Sie die rechte Kammer der Fritteuse verwen- den, aktivieren Sie diese mit der Taste

. Das Bedien- feld für die rechte Kammer erscheint, wenn Sie die Taste MENU drücken.

• Um beide Kammern der Fritteuse gleichzeitig zu be- treiben, drücken Sie sowohl die Taste

• Um beide Kammern mit dem gleichen Programm zu betreiben, drücken Sie die Taste MATCH . Die Tasten

und MATCH blinken. Anschließend drücken Sie die Taste MENU . Wählen Sie das gewünschte Programm aus, oder stellen Sie die Temperatur und die Garzeit manuell ein. Die Eingaben werden synchron an der anderen Kammer eingestellt. Einstellen der Temperatur und der Garzeit ( ) Die Tasten und gibt es jeweils 1-mal auf jeder Bedien- feldseite des Gerätes.

• Mit der Taste können Sie zwischen der Eingabe der Temperatur und der Garzeit wechseln.

• Stellen Sie die Temperatur (80 °C – 200 °C) mit den Tasten und ein.

• Stellen Sie die Garzeit (1 – 60 Minuten) mit den Tas- ten und ein.

• Die Anzeige im Display wechselt automatisch zwischen der Temperatur und der Garzeit. Garvorgang starten / unterbrechen

• Mit der Taste starten Sie den Garvorgang.

• Durch erneutes Drücken der Taste wird der Garvor- gang unterbrochen. Automatikprogramme Wählen Sie das gewünschte Automatikprogramm aus. Drücken Sie dazu die Taste MENU . Das Symbol des Auto- matikprogramm blinkt.

• Die nachfolgende Tabelle zeigt die ab Werk voreinge- stellten Temperaturen in Grad Celsius und die Minuten. Die Voreinstellungen sind nur Richtwerte. Je nach Größe und Gewicht der Lebensmittel müssen Temperatur und Zeit eventuell individuell angepasst werden.

• Beachten Sie auch die Angaben auf der Lebensmittel- verpackung. Programme °C min FRENCH FRIES

1. Ziehen Sie den Frittierbehälter an dem Griff aus dem

2. Setzen Sie gegebenenfalls den Siebeinsatz mit den

Silikonnoppen und die Trennplatte in den Frittierbehälter. Drücken Sie den Siebeinsatz und die Trennplatte bis ganz unten. - Stecken Sie die Trennplatte in Pfeilrichtung in die Aus- sparung des Frittierbehälters.

3. Schieben Sie den Frittierbehälter zurück in das Gerät.

Dieser muss einrasten.

4. Schließen Sie das Gerät an eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose an. Es ertönt ein Signalton und alle Symbole leuchten kurz auf. Die Taste leuchtet.7

5. Drücken Sie die Taste , um das Gerät einzuschalten.

6. Wir empfehlen, das Gerät für ca. 4 Minuten vorzuheizen.

Stellen Sie dafür die benötigte Temperatur und die Gar- zeit auf 4 Minuten ein.

7. Drücken Sie die Taste , um die Vorheizphase zu

8. Nach Ablauf der Vorheizphase zeigt das Gerät an.

9. Ziehen Sie den Frittierbehälter am Griff aus dem Gerät.

Stellen Sie diesen auf eine hitzebeständige Fläche.

10. Befüllen Sie den Frittierbehälter mit den gewünschten

11. Schieben Sie den Frittierbehälter zurück in das Gerät.

12. Schalten Sie das Gerät mit der Taste wieder ein.

13. Aktivieren Sie das Bedienfeld der Kammer, welche die

Lebensmittel enthält.

14. Wählen Sie ein Automatikprogramm aus oder stellen Sie

manuell die Garzeit und die Temperatur ein.

15. Drücken Sie die Taste , um den Garvorgang zu

starten. - Schütteln Sie gegebenenfalls nach der Hälfte der Zubereitungszeit die Lebensmittel. Ziehen Sie dafür den Frittierbehälter am Griff heraus. Schieben Sie an- schließend den Frittierbehälter zurück in das Gerät. Betrieb unterbrechen

• Der Betrieb wird unterbrochen, wenn Sie die Taste drücken. Möchten Sie den Betrieb wieder aufnehmen, drücken Sie nochmals die Taste .

• Außerdem wird der Betrieb unterbrochen, wenn Sie den Frittierbehälter herausziehen. Das Bedienfeld zeigt an. Setzen Sie den Frittierbehälter wieder ein, um den Betrieb fortzusetzen. Die Anzeige erlischt.

• Der Betrieb kann auch durch Ziehen des Netzsteckers unterbrochen werden. Stecken Sie den Netzstecker wieder in die Steckdose, um den Betrieb fortzusetzen.

• Nach einem Netzausfall setzt das Gerät den Betrieb an der unterbrochenen Stelle automatisch fort. Betrieb beenden Nach Ablauf der Garzeit zeigt das Gerät an.

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Entnehmen Sie den Frittierbehälter mit dem Griff aus

3. Geben Sie die Nahrungsmittel in eine hitzebeständige

4. Schieben Sie den Frittierbehälter zum Abkühlen zurück

in das Gerät. Reinigung WARNUNG:

• Schalten Sie das Gerät vor der Reinigung immer aus und ziehen Sie den Netzstecker aus der Steckdose. Warten Sie, bis das Gerät, der Frittierbehälter, die Trennplatte und der Siebeinsatz abgekühlt sind.

• Tauchen Sie das Gerät nicht in Wasser! Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG: Antihaftbeschichtung

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Den Frittierbehälter, die Trennplatte und den Siebeinsatz können Sie im warmen Spülwasser mit etwas Handspül- mittel reinigen.

• Reinigen Sie das Gerät von innen und außen mit einem leicht feuchten, nicht nassen Tuch.

• Entfernen Sie auch eventuelle Speise- / Fettrückstände auf und neben dem Heizelement mit einem leicht feuch- ten Tuch. Schalten Sie das Gerät erst wieder ein, wenn das Heizelement vollständig trocken ist! Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben. Lassen Sie das Zubehör vollständig trocknen.

• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeit- raum nicht benutzen möchten.

• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.8 Störungsbehebung Problem Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Stromversorgung. Überprüfen Sie die Steckdose mit einem anderen Gerät. Setzen Sie den Netzstecker richtig ein. Kontrollieren Sie die Haussicherung. Das Gerät ist nicht eingeschaltet. Nur die Taste ist sichtbar. Drücken Sie die Taste , um das Gerät einzu- schalten. Das Bedienfeld wird aktiviert. Sie haben den Garvorgang nicht gestartet. Drücken Sie die Taste , um den Garvorgang zu starten. Der Frittierbehälter ist nicht richtig eingesetzt. Der Sicherheitsschalter verhindert den Betrieb mit nicht korrekt eingesetztem Frittierbehälter. Setzen Sie den Frittierbehälter richtig ein. Dieser muss hörbar einrasten Die Lebensmittel sind noch nicht fertig gegart. Der Frittierbehälter ist überfüllt. Reduzieren Sie die Menge der Lebensmittel. Kleinere Mengen garen gleichmäßiger. Die Temperatur ist zu niedrig eingestellt. Stellen Sie eine höhere Temperatur ein. Die Garzeit ist zu kurz eingestellt. Stellen Sie eine längere Garzeit ein. Die Lebensmittel sind ungleichmäßig gegart. Die Lebensmittel liegen übereinander. Dadurch ist keine ausreichende Luftzirkulation gewährleistet. Schütteln Sie die Nahrungsmittel nach der Hälfte der Garzeit. Die Nahrungsmittel sind nicht knusprig. Es wurden Lebensmittel verwendet, die nur für eine herkömmliche Fritteuse geeignet sind. Verwenden Sie für den Backofen geeignete Lebensmittel oder bestreichen Sie sie mit ein wenig Öl. Aus dem Gerät tritt Rauch aus. Sie bereiten sehr fetthaltige Lebensmittel zu. Durch Fettspritzer im Inneren des Gerätes kann es zur Rauchentwicklung kommen. Sorgen Sie für ausreichende Belüftung. Der Frittierbehälter ist überfüllt. Die Lebens- mittel berühren das Heizelement. Reduzieren Sie die Menge der Lebensmittel. Im Frittierbehälter oder auf dem Heizelement befinden sich noch Speise- / Fettrückstände vom vorherigen Gebrauch. Reinigen Sie das Gerät nach jedem Gebrauch wie im Kapitel „Reinigung“ beschrieben. Technische Daten Modell: .............................................................PC-FR 1313 H Spannungsversorgung: ......................220 – 240 V~, 50 / 60 Hz Leistungsaufnahme:....................................................2400 W Leistungsaufnahme im Bereitschaftszustand: ...............0,5 W Schutzklasse: ......................................................................... Nettogewicht: ...........................................................ca. 7,4 kg Dieses Produkt enthält eine Lichtquelle der Energieeffi- zienzklasse < G >. Die Lichtquelle ist hochtemperaturbeständig und nur für die Anwendung in diesem Gerät bestimmt. Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits- technischen Vorschriften gebaut. Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte ge- hören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kosten- freien Rücknahme des Altgerätes verpflichtet.9 IMPORTANT: Be sure to read the separately enclosed safety instructions first. Instruction Manual Thank you for choosing our product. We hope you will enjoy using the appliance. Read the instruction manual and the separately enclosed safety instructions very carefully before using this appliance. Keep these documents, including the warranty certificate, receipt and, if possible, the box with the inner packaging in a safe place. If you pass the appliance on to a third party, always include all the relevant documents. Symbols in this Instruction Manual Important information for your safety is specially marked. It is essential to comply with these instructions in order to avoid accidents and prevent damage to the appliance:
