BEDIENUNGSANLEITUNG EWS 400 Eibenstock

Originalbetriebsanleitung....2 - 10

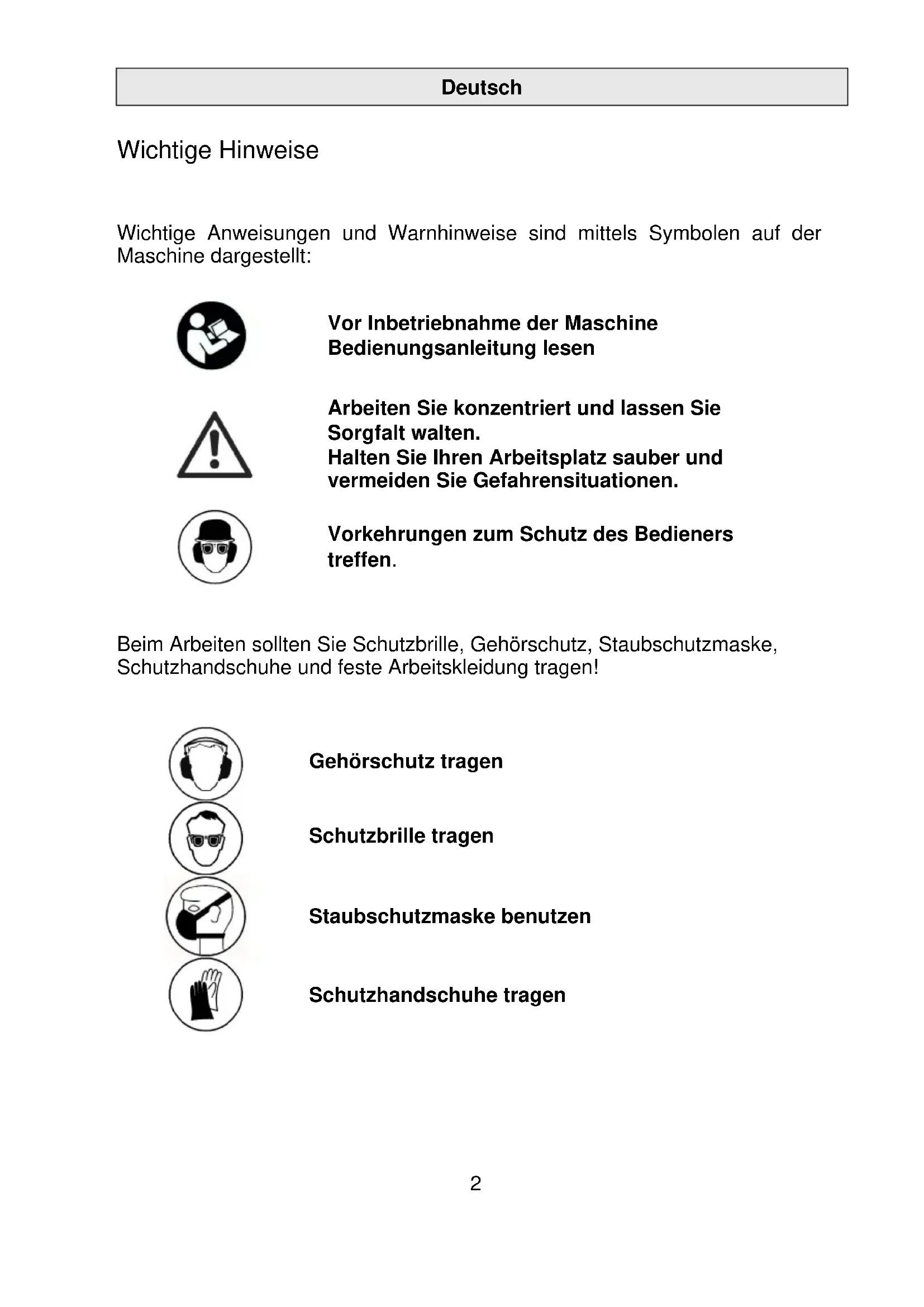

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

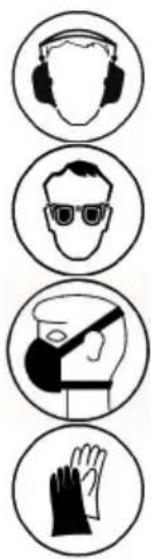

Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung tragen!

Staubschutzmaske benutzen

Schutzhandschuhe tragen

Technische Daten

Dämmplattenschleifer EWS 400

Nennspannung: 230 V ~
Leistungsaufnahme: 800 W
Bestellnummer: 0620F000

Frequenz: 50 / 60 Hz

Nenndrehzahl: 0 - 85 min -1

Leerlaufdrehzahl: 140 min ^-1

Scheibendurchmesser: 370 mm

Schutzklasse: II

Schutzgrad: IP 20

Gewicht: ca. 3,9 kg

Funkentstörung nach: EN 55014 und EN 61000

lieferbares Sonderzubehör:

Artikel Bestell Nr.
Schleifpapier P 24 3er Pack 37671000
Nass- / Trockensauger DSS 25 M 09917000

Lieferumfang

Dämmplattenschleifer EWS 400 mit Kletthaftteller und Bedienungsanleitung im Karton.

Bestimmungsgemäßer Gebrauch

Der Dämmplattenschleifer EWS 400 ist für den professionellen Einsatz bestimmt. Mit dem für die entsprechende Anwendung geeigneten Schleifpapier können Dämmplatten aus Styropor und mineralische Dämmplatten geschliffen werden.

Achtung!

Nur mit dem original Schleifpapier und dem dafür optimierten Nass/Trockensauger DSS 25 M wird eine optimale Absaugung gewährleistet. Der Einsatz des Industriestaubsaugers ist zum Schutz des Bedieners und der Maschine zwingend vorgeschrieben. Bei Nichtbeachtung kann es zum Verlust des Garantieanspruches kommen.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheits-hinweise und Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Nähe von explosiven Stoffen (Benzin, Verdünnung).
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.
  ■ Manipulationen am Gerät sind nicht erlaubt.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Betreiben Sie das Gerät im Freien über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z. B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Überprüfen Sie, dass die auf dem Werkzeug angegebene Drehzahl gleich oder größer als die Drehzahl der Maschine ist.
• Kontrollieren Sie das Zubehör vor seiner Verwendung; keine beschädigten Erzeugnisse verwenden.
• Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30 s in einer sicheren Lage laufen. Sofort ausschalten, wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.

• Führen Sie beim Arbeiten das Netzkabel bzw. Verlängerungskabel und Absaugschlauch nach hinten vom Gerät weg.

• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.

• Tragen Sie das Gerät niemals am Kabel.
  ■ Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
• Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz sowie eine Schutzbrille.
• Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumfliegende Partikel gefährdet werden.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
• Während des Betriebes Gerät immer mit beiden Händen halten.
• Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine abgeschaltet wurde.

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Montage

Vor Erstinbetriebnahme müssen die Absaughaube und der Grundteller montiert werden.

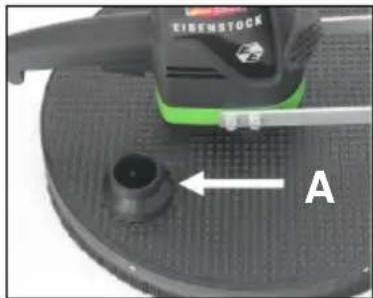

Positionieren Sie die Absaughaube so, dass der Absaugstutzen (A) sich rechts neben dem Schaltergriff (siehe Abb.) befindet.

Schrauben Sie die Absaughaube mit den mitgelieferten 3 Schrauben M 5x25 und Unterlegscheiben 5,3 (B) an der Aufnahme am Getriebegehäuse an.

Zwischen Getriebegehäuse und Absaughaube muss der Zwischenring (siehe Abb. unten) montiert werden.

Stecken Sie den Grundteller auf die Arbeitsspindel (C) der Maschine und befestigen Sie ihn durch die mitgelieferte Schraube M6x20.

Verwenden Sie zur Montage den im Lieferumfang enthalten Schraubendreher

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und Netzfrequenz mit den auf dem Typenschild angegebenen Daten. Spannungsabweichungen von + 6 % und - 10 % sind zulässig. Der EWS 400 ist in Schutzklasse II ausgeführt. Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen.

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung	Querschnitt in mm^2
	1,5	2,5
110V	20 m	40 m
230V	50 m	80 m

Stellen Sie vor dem Anschließen der Maschine an die Stromversorgung sicher, dass die Maschine ausgeschaltet ist.

Ein-/ Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit Feststellknopf arretieren.

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.

Achtung!

Bei jedem maschinell bedingten Stillstand oder einer Stromunterbrechung ist der Feststellknopf sofort durch Drücken des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes Wiederanlaufen der Maschine zu verhindern (Verletzungsgefahr).

Das Gerät ist mit einem Elektronikschalter ausgerüstet.

Je nach Tastendruck kann damit die Drehzahl reguliert werden.

Die Benutzung empfiehlt sich nur zum langsamen Anlauf der Maschine.

Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller überhitzt.

Werkzeugwechsel

Achtung!

Vor allen Arbeiten am Gerät Netzstecker ziehen!

Verwenden Sie nur original Zubehör um eine optimale Absaugung zu ermöglichen.

Drücken Sie das Schleifpapier so auf den Schleifteller der Maschine, dass die Absaugöffnungen nicht verdeckt werden.

Die 4-fach Lochung beider Teile ermöglicht eine genaue Zentrierung und ein einfaches Positionieren des Schleifpapiers auf der Maschine.

Achtung!

Prüfen Sie vor Inbetriebnahme des Gerätes den korrekten Sitz des monierten Zubehörs. Lassen Sie die Maschine in sicherer Position kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie die Arbeit sofort ab.

Staubabsaugung

Beim Arbeiten entstehender Staub ist gesundheitsschädlich.

Beim Schleifen ist deshalb ein Industrie-Staubsauger zu verwenden.

Der passende Nass-Trocken-Sauger DSS 25 M ist als Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an der Absaughaube angesteckt.

Handhabung

Verbinden Sie das Anschlusskabel des Schleifers mit dem Industriestaubsauger und schließen Sie den Absaugschlauch an der Schutzhaube des Schleifers an. Führen Sie den Absaugschlauch und das Anschlusskabel nach hinten vom Gerät weg. Aktivieren Sie am Staubsauger die Einschaltautomatik. Schalten Sie das Gerät ein und setzen Sie es vorsichtig auf die zu bearbeitende Fläche auf. Halten Sie das Gerät fest in beiden Händen und arbeiten Sie in linearer oder kreisender Bewegung.

Achtung!

Nicht in rotierende Teile fassen!

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen. Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den

Endnutzer unentgeltlich; und

1. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüber-

träger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Geräusch / Vibration

Messwerte für Geräusch ermittelt entsprechend EN 62841-2-4.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel L_pA 77 dB(A)

Schallleistungspegel L_wA 88 dB(A)

Unsicherheit K 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte ah und Unsicherheit K ermittelt entsprechend EN 60745:

Schwingungsemissionswert a_h 1,0 m/s ^2

Unsicherheit K 0,1 m/s²

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im

Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein).

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine autorisierte Eibenstock-Vertragswerkstatt gesandt wird.

EU-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 62841-1:2016-07 EN 62841-2-4:2015-05+1:2017-07

EN IEC 55014-1:2022-12 EN IEC 55014-2:2022-10

EN IEC 61000-3-2:2019-12 EN 61000-3-3:2020-07

EN IEC 63000:2019-05

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Änderungen vorbehalten.
