5DA36460 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Blaupunkt
Modell	5DA36460
Stromversorgung	220-240 V, 50 Hz
Isolationsklasse	Klasse II (ohne Erde) oder Klasse I je nach Modell
Installationstypen	Einbau in Schrank, Abluftbetrieb (Außenabzug) oder Umluftbetrieb (Rezirkulation)
Mindestsicherheitsabstand (Kochfeld)	65 cm
Anzahl der Motorstufen	3 Stufen + Intensivstufe (6 Min.)
Beleuchtung	LED-Leuchten (Austausch durch Techniker)
Bedienungsart	Schieberegler oder Touch-Tasten (je nach Version)
Sonderfunktionen	Timer (15 Min.), Clean Air (automatischer Ein-/Ausschaltbetrieb), Filter-Sättigungsanzeige
Fettfilter	Hand- oder spülmaschinenwaschbar (max. alle 2 Monate)
Aktivkohlefilter	Wechsel alle 4 Monate max. (nicht regenerierbar) oder regenerierbar je nach Modell
Luftauslassdurchmesser	Entspricht dem Austrittsdurchmesser (typisch 120 oder 150 mm)
Wartung	Außenreinigung mit Brennspiritus oder Neutralreiniger
Lieferumfang	Abstandshalter, Schrauben, Blindstopfen, Justierbügel, Luftauslassflansch
Installation	Muss durch einen qualifizierten Fachmann erfolgen
Reparierbarkeit	Ersatzteile verfügbar: Filter, LED-Leuchten (Austausch durch Kundendienst)

Häufig gestellte Fragen - 5DA36460 BLAUPUNKT

Wie installiere ich die Dunstabzugshaube Blaupunkt 5DA36460?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Halten Sie einen Mindestabstand von 65 cm zwischen der Haube und dem Kochfeld ein. Befolgen Sie die Montageanleitung: Befestigen Sie den Abstandshalter, setzen Sie die Haube in den Schrank ein, ziehen Sie die Schrauben an und schließen Sie sie entsprechend der Isolationsklasse (II oder I) elektrisch an.

Wie reinige ich die Fettfilter?

Waschen Sie die Fettfilter höchstens alle 2 Monate von Hand mit einem milden, nicht scheuernden Flüssigreiniger oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Trocknen Sie sie gut, bevor Sie sie wieder einbauen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Ersetzen Sie den Aktivkohlefilter höchstens alle 4 Monate, oder öfter je nach Nutzung. Nicht regenerierbare Filter müssen ausgetauscht werden, regenerierbare können gemäß den Anweisungen des Herstellers gereinigt werden.

Was tun, wenn das Display blinkend F oder A anzeigt?

Das blinkende F zeigt an, dass die Fettfilter gereinigt werden müssen. Das blinkende A zeigt an, dass die Aktivkohlefilter ausgetauscht oder gereinigt werden müssen. Nach der Wartung setzen Sie es zurück, indem Sie die Taste A (Licht) 5 Sekunden lang drücken, bis das Blinken aufhört.

Wie aktiviere ich die Clean Air-Funktion?

Bei ausgeschalteter Haube drücken Sie die Taste E (Timer) 2 Sekunden lang. Die Haube schaltet sich dann automatisch 10 Minuten pro Stunde auf der ersten Stufe ein. Zum Deaktivieren drücken Sie erneut E.

Wie groß ist der Mindestabstand zwischen der Haube und dem Kochfeld?

Der Mindestabstand zwischen der Auflagefläche der Kochgefäße und dem unteren Teil der Haube beträgt 65 cm.

Wie stelle ich die Motorstufe ein?

Je nach Modell verwenden Sie die Tasten B (verringern) und D (erhöhen) bei Touch-Bedienung oder den Schieberegler bei Modellen mit Schieber. Die dritte Stufe aktiviert die Intensivstufe für 6 Minuten.

Können die LED-Leuchten vom Benutzer ausgetauscht werden?

Nein, der Austausch der LED-Leuchten muss durch einen Fachtechniker erfolgen. Wenden Sie sich an den Kundendienst.

Kann ich die Haube im Umluftbetrieb ohne Abluftkanal verwenden?

Ja, Sie können die Haube im Umluftbetrieb verwenden. Erwerben Sie das Aktivkohlefilter-Kit bei Ihrem Händler und installieren Sie es gemäß den Anweisungen.

Ist es zwingend erforderlich, die Haube von einem Fachmann installieren zu lassen?

Ja, die Montage und der elektrische Anschluss müssen von Fachpersonal durchgeführt werden, um die Sicherheit und einwandfreie Funktion zu gewährleisten.

BEDIENUNGSANLEITUNG 5DA36460 BLAUPUNKT

Gebrauchs- und Montageanleitung

5DA36460

5DA39460

Enjoy it.

Dunstabzugshaube

Abzugshaube

Haube

Abzugshaube

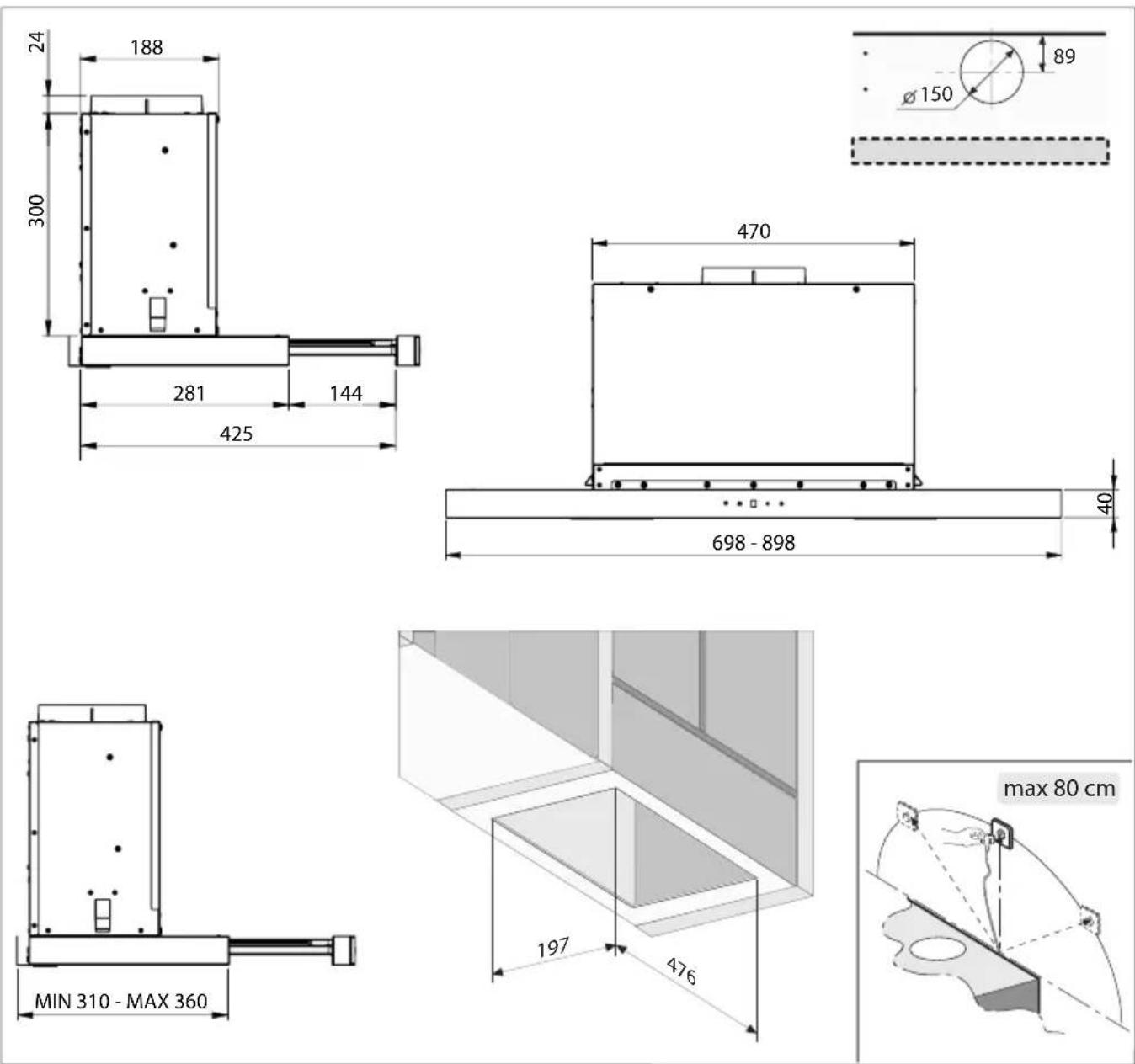

Abb.1

Abb.2

A

B

Abb.3

Abb.3.1

Abb.3.2

Abb. 4

1

2

3 Abb. 4.1

OPTIONAL

Abb. 5

Abb. 6

Abb. 7

Abb. 8

Abb. 8.1, Abb. 9, Abb. 10

Abb. 12

Abb. 11

DEUTSCH

1

ALLGEMEINES

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist stets auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach außen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• Kontrollieren Sie das Typenschild an der Geräteinnenseite, um sich zu vergewissern, ob Spannung und Stromstärke denen des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker.
• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes – beim Hersteller oder dessen Kundendienst erhaltenes – Kabel oder mit einem speziellen Bausatz zu ersetzen.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist. B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren. C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können. E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern. F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen. G) Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs-

und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht dabei beaufsichtigt werden.

H) Kleine Kinder sollen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. L) Es besteht Brandgefahr, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird. M) Die Verwendung eines Induktionskochfelds fördert die Bildung von Kondenswasser auf umliegenden Oberflächen und Gegenständen.

INSTALLATIONSANLEITUNG

• Montage und Anschluss müssen von einem Fachmann durchgeführt werden. Vor der Ausführung der Montagearbeiten Schutzhandschuhe anlegen.

-Elektroanschluss:

Hinweis! Kontrollieren Sie das im Gerät angebrachte Typenschild: - Falls auf dem Typenschild das Symbol angeführt wird, bedeutet dies, dass das Gerät nicht geerdet werden muss; folgen Sie somit den Anweisungen zur Isolierklasse II. - Ist auf dem Typenschild NICHT das Symbol angeführt, folgen Sie den Anweisungen zur Isolierklasse I.

Isolierklasse II

• Die Küchenhaube gehört zur Geräteklasse II, davon muss keine der Leitungen geerdet werden. Der Stecker muss nach der Montage des Geräts leicht zugänglich sein. Sollte das Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für den Anschluss an das Stromnetz ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischen Gerät und Stromnetz vorzusehen.
• Der Anschluss an das Stromnetz ist folgendermaßen durchzuführen:

BRAUN = L Leitung

BLAU = N Nulleiter.

Isolierklasse I

Bei der Klasse I muss das Gerät an einen Erdleiter angeschlossen werden.

• Der Elektroanschluss ist wie folgt vorzunehmen:

BRAUN = L Leiter

BLAU = N Nulleiter

GELB/GRÜN = Erdungskabel.

Das Nullleiterkabel muss an Klemme N angeschlossen werden, das GELB/GRÜNE Kabel dagegen an die darüber dem Erdleiter-Symbol befindliche Klemme. Stellen Sie beim elektrischen Anschluss sicher, dass die Steckdose über einen Erdanschluss verfügt. Achten Sie darauf, dass die Steckdose nach installierter Dunstabzugshaube leicht zugänglich ist. Im Falle eines Direktanschlusses an das Stromnetz muss zwischen Gerät und Netzleitung ein allpoliger Schalter mit einer Kontaktweite von mindestens 3 mm installiert werden, der der Belastung und den geltenden Richtlinien entspricht.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben lässt (Abb.5).
• Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.
• Es empfiehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist wie die Luftabzugsöffnung. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Montage:

Um die Dunstabzugshaube richtig zu montieren, müssen folgende Schritte durchgeführt werden:

1. Montage der Dunstabzugshaube unter dem Hängeschrank.

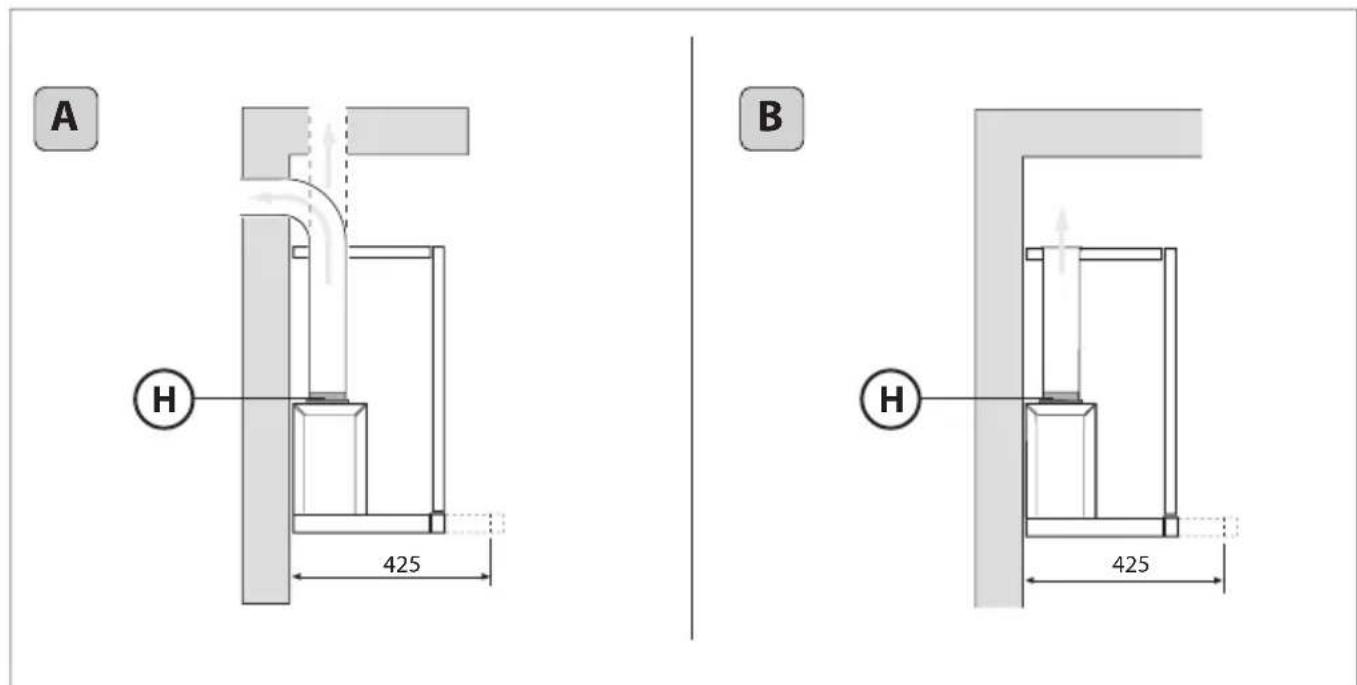

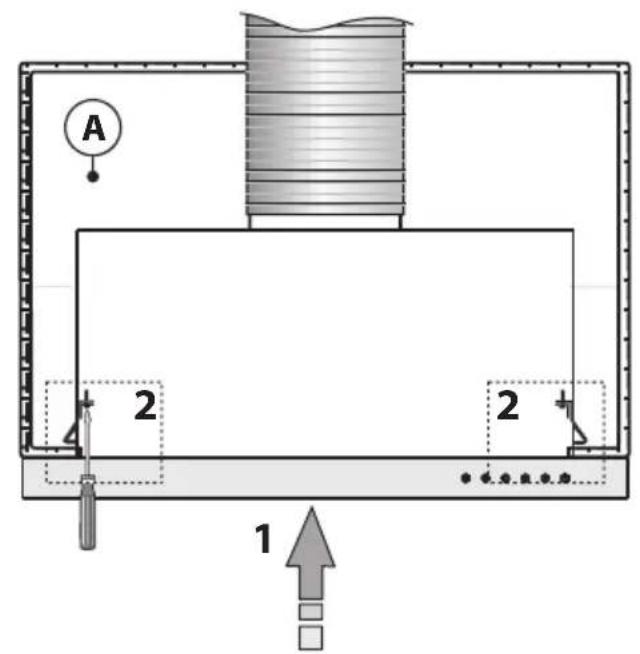

2. Wahl der Funktionsweise (Abluft Abb.2A - oder Umluftbetrieb Abb.2B).

- Montage der Dunstabzugshaube unter dem Hängeschrank:

Dieser Gerätetyp muss in eine Schrankwand oder einen anderen Träger eingebaut werden.

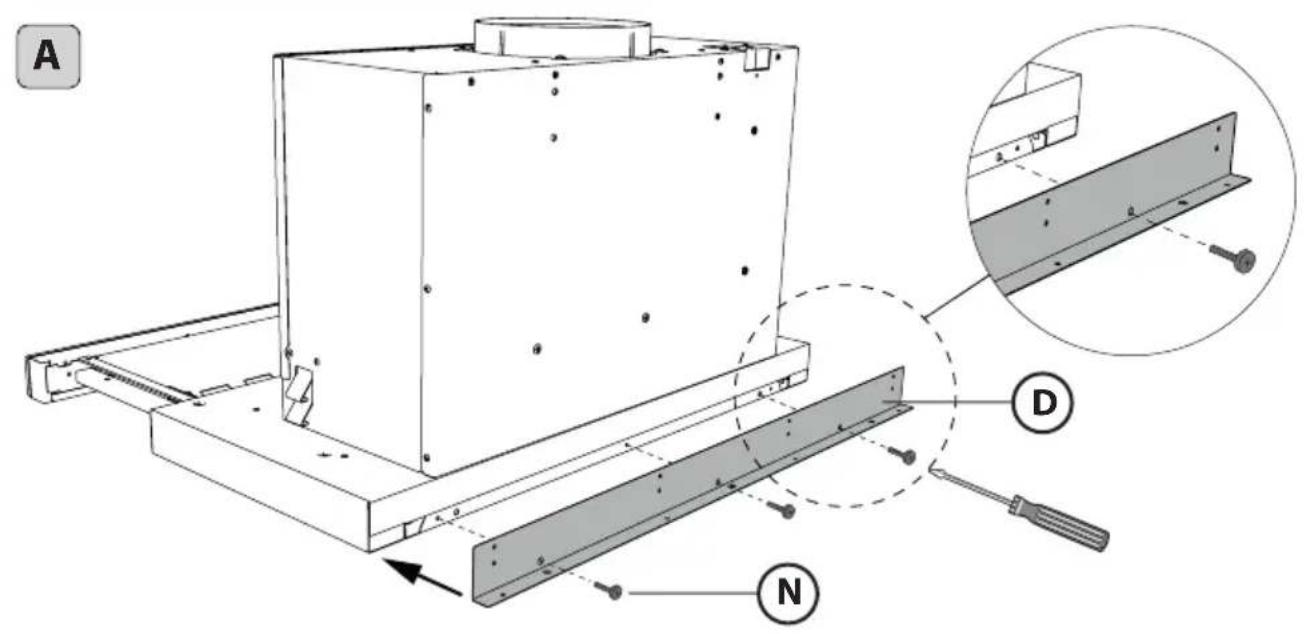

• Befestigen Sie den Abstandshalter D mit den mitgelieferten Schrauben N wie in Abb. 4A.

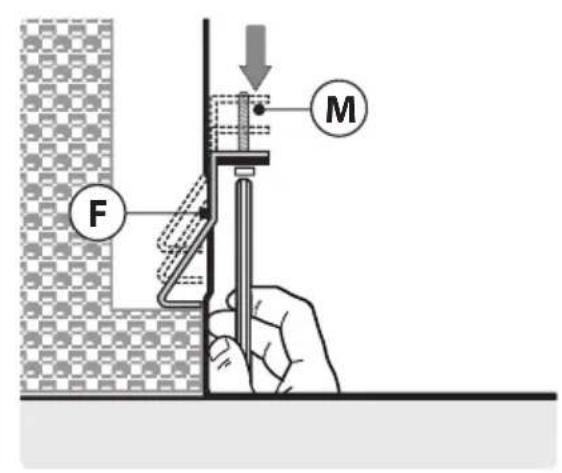

• Setzen Sie die Haube in den Oberschrank ein (Abb. 3A), vergewissern Sie sich, dass die Federn F fest sitzen und ziehen Sie die Schrauben M an, bis das Gerät am Schrank haftet (Abb. 3B).

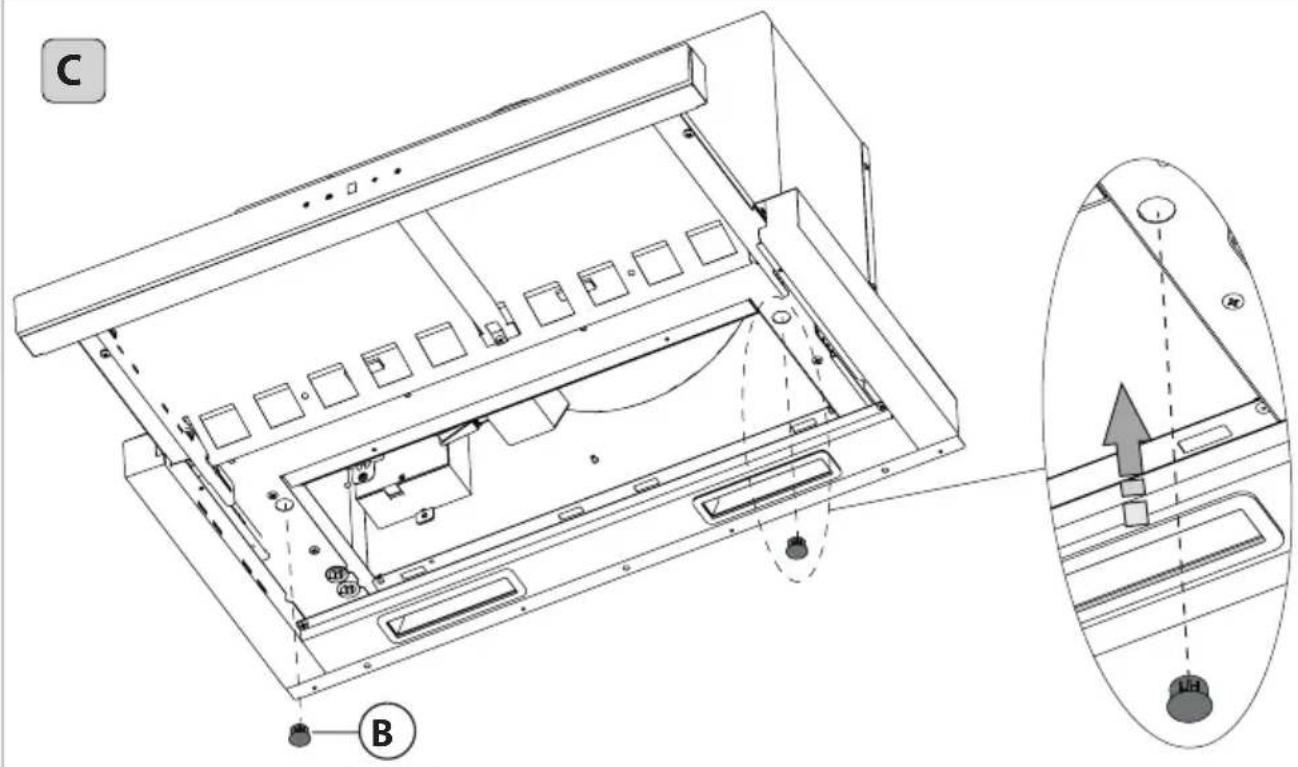

• Sobald die Haube am Oberschrank befestigt ist, die Abdeckkappen B wie in Abb. 3C gezeigt einsetzen.

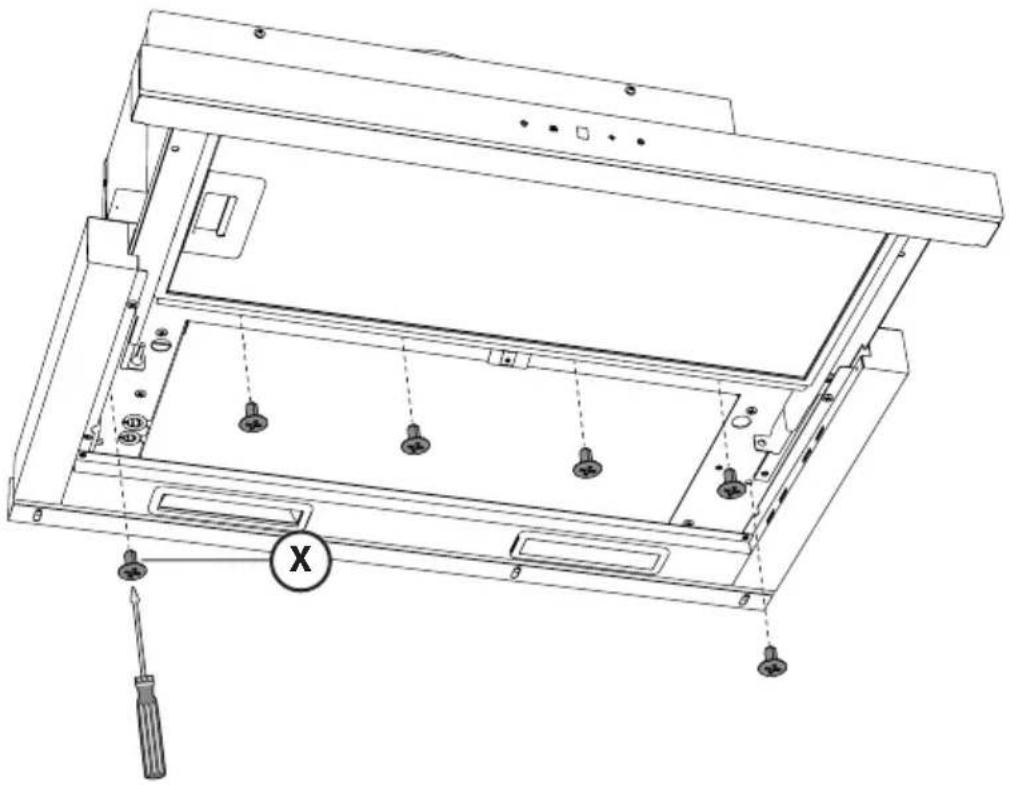

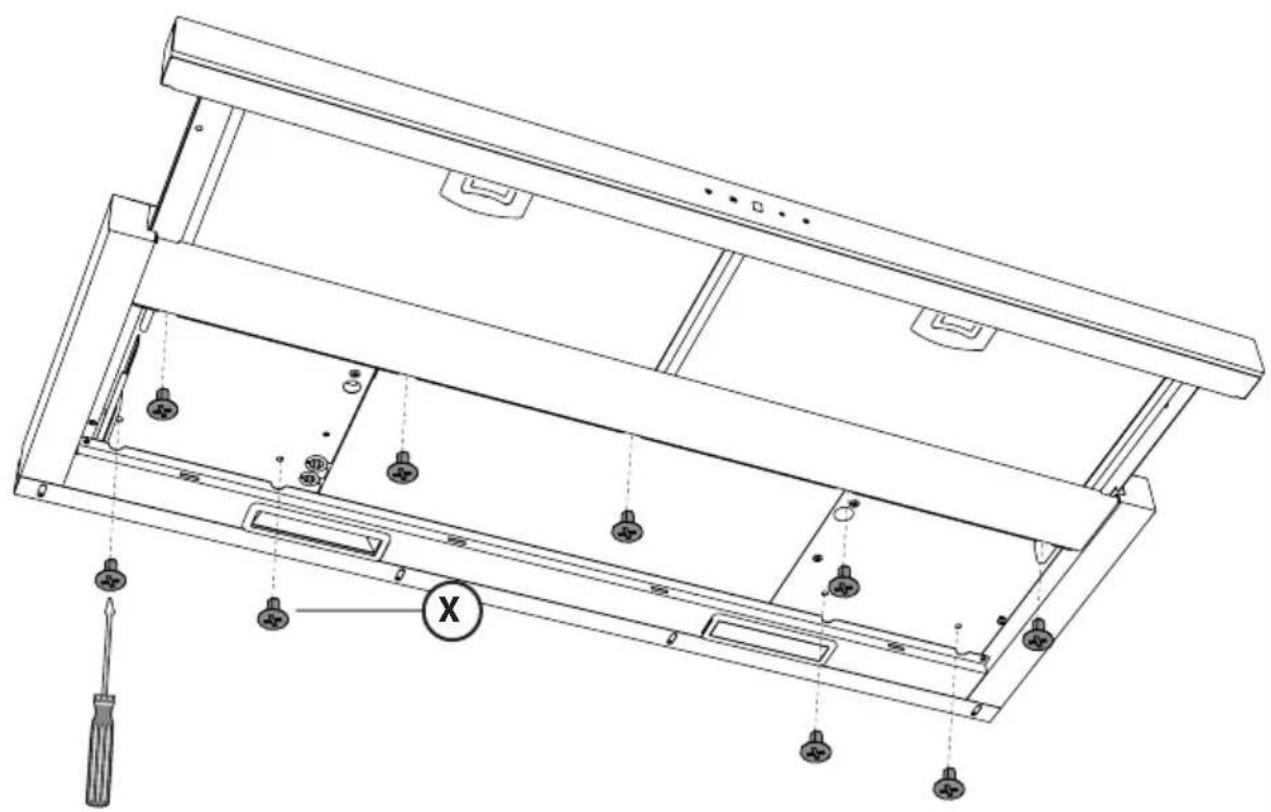

• Die endgültige Befestigung erfolgt mit den mitgelieferten Schrauben X, deren Anzahl je nach

Größe der Haube variiert (Abb. 3.1 - 3.2).

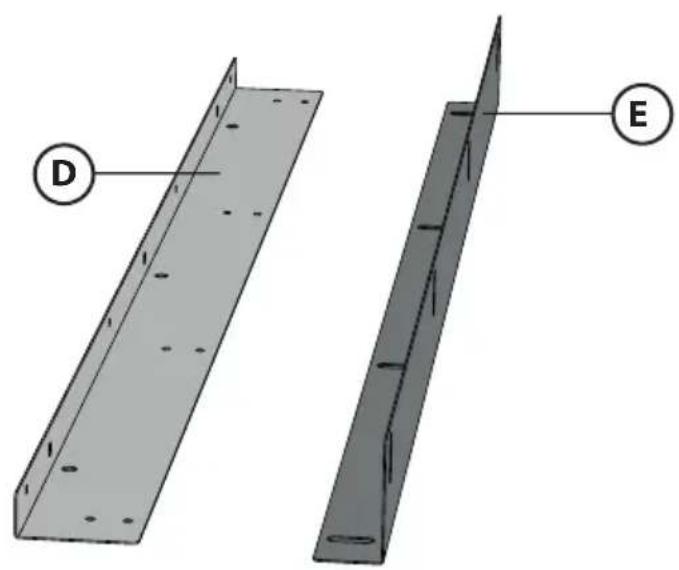

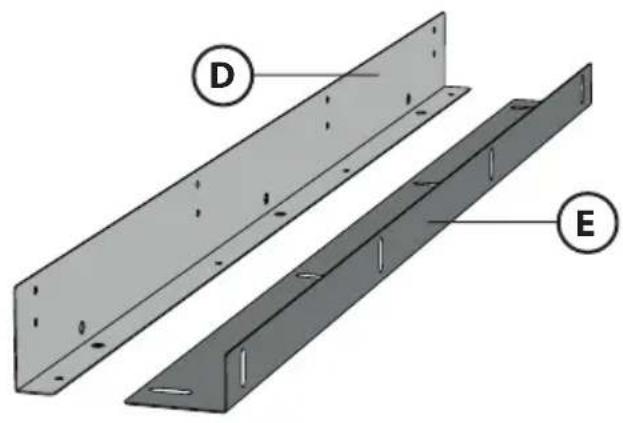

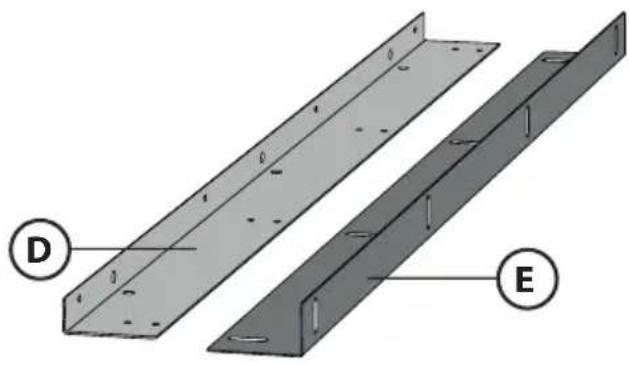

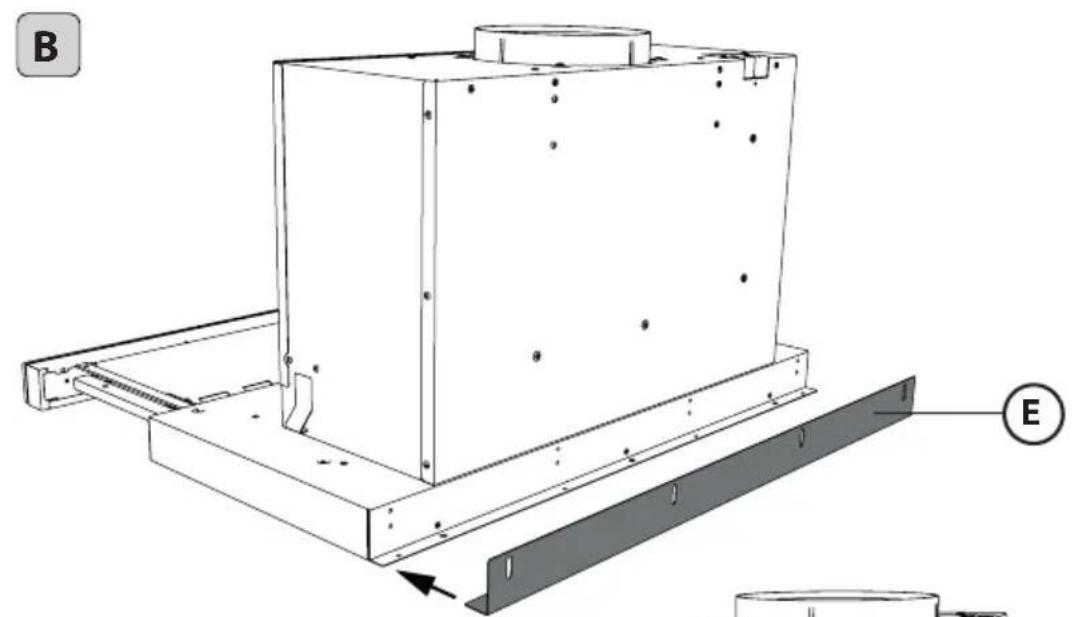

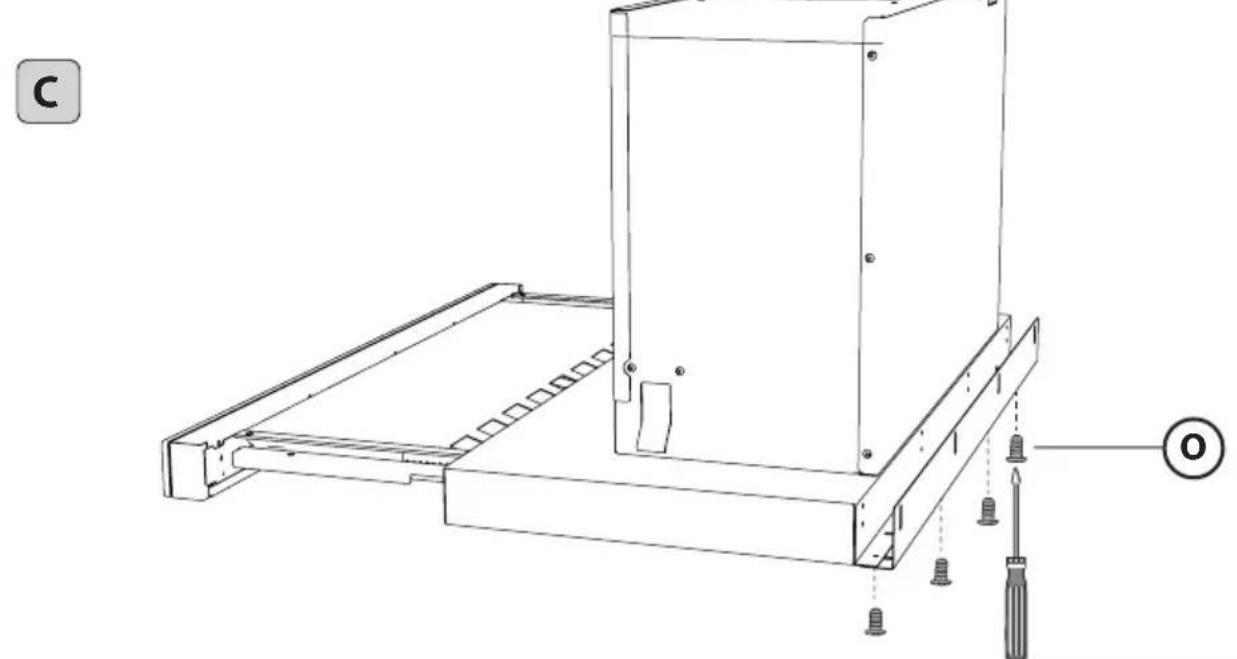

• Den Abstandhalter E (Abb. 4B) mit den Schrauben O (Abb. 4C) am Schrank/an der Wand befestigen. Je nach dem zu schließenden Abstand gibt es verschiedene Kombinationen, wie in (Abb. 4.1) gezeigt.

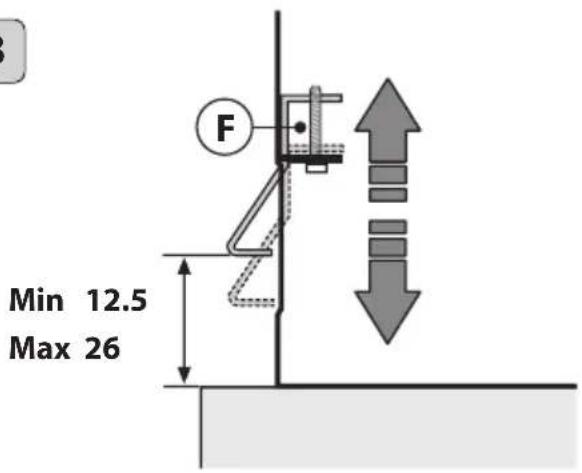

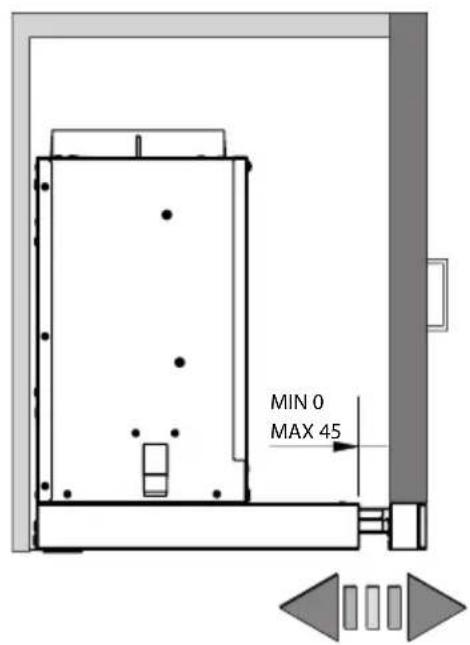

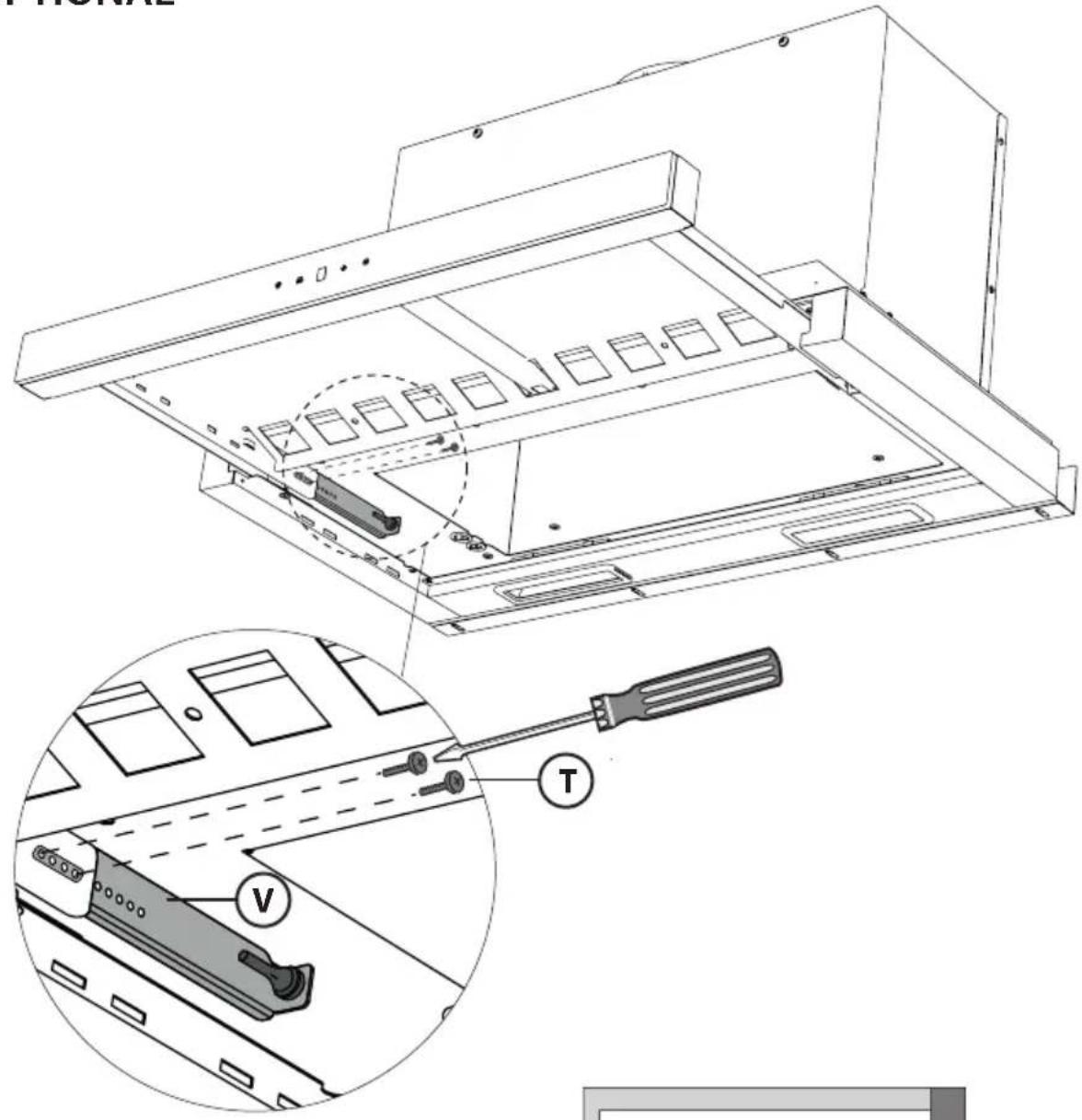

• Richten Sie die Vorderseite der Abzugshaube mit Hilfe des Einstellbügels V (Abb. 5) an der Schranktür aus, falls im Lieferumfang enthalten. Um die Einstellung vorzunehmen, entfernen Sie die Schrauben T und bringen Sie die Vorderseite bündig mit der Schranktür. Bringen Sie die zuvor entfernten Schrauben T wieder an und verriegeln Sie die Frontplatte (Abb. 5).

Abluftversion:

Bei dieser Betriebsweise werden die angesaugten Dämpfe durch die Außenwand oder durch ein Abluftrohr ins Freie geleitet. Zu diesem Zweck muss ein normgerechtes, nicht entflammbares Rohr mit Durchmesser befestigt und an den vorgesehenen Anschlussflansch H (Abb. 2A) angeschlossen werden.

-Filterversion:

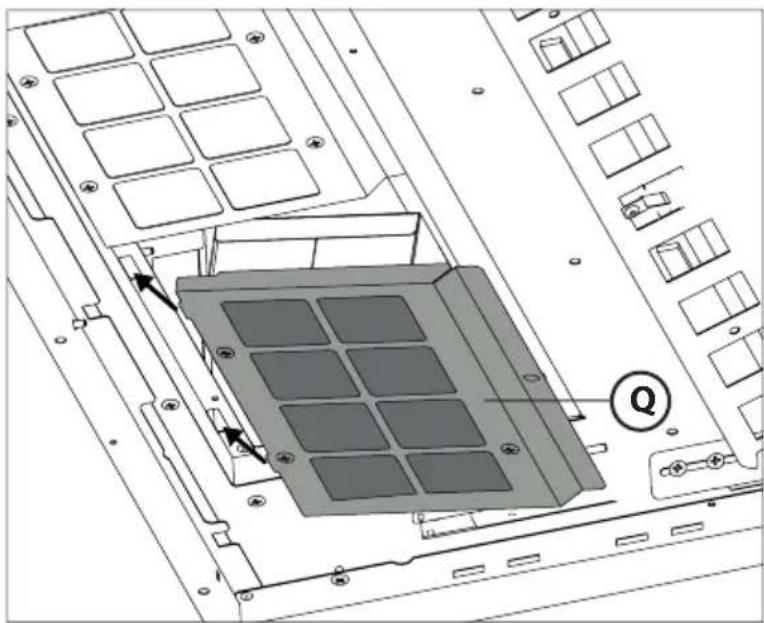

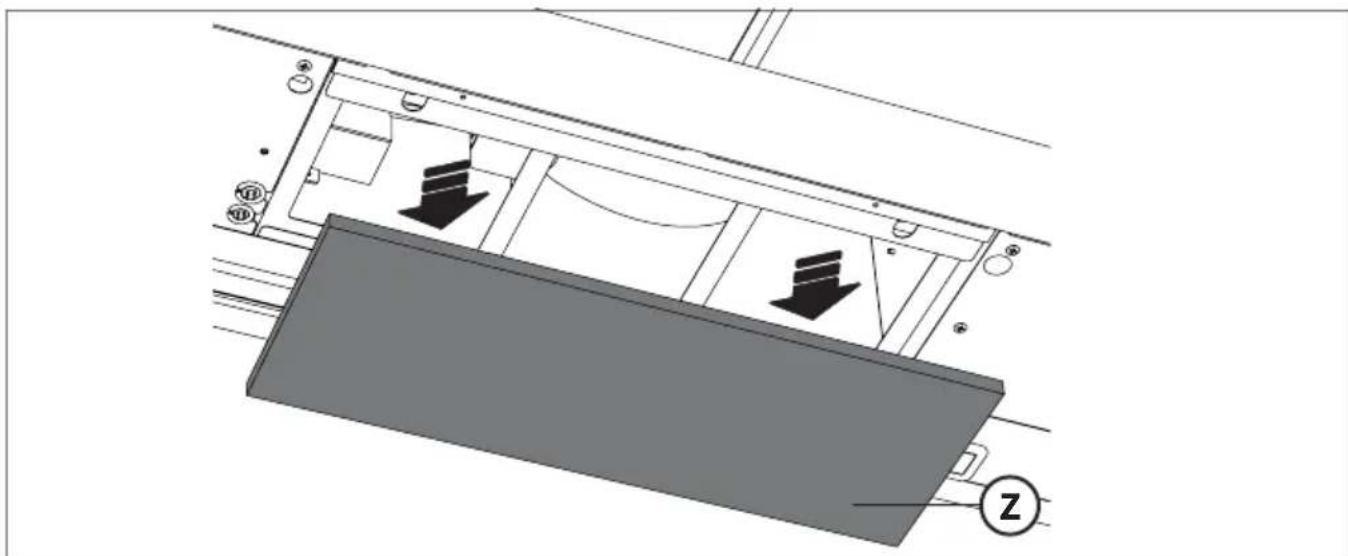

Um die Dunstabzugshaube von einer Abzugshaube in eine Filterhaube umzubauen, fragen Sie Ihren Händler nach dem Aktivkohlefilter-Kit. Um den Aktivkohlefilter Z zu ersetzen oder zu regenerieren, entfernen Sie den/die Fettfilter G (Abb. 6) und nehmen Sie den Aktivkohlefilter Z heraus (Abb. 7). Um den keramischen Geruchsfilter Q zu ersetzen oder zu regenerieren, entfernen Sie den/die Fettfilter G (Abb. 6), schrauben Sie den Knopf R ab und entfernen Sie den Filter Q (Abb. 8 - 8.1).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

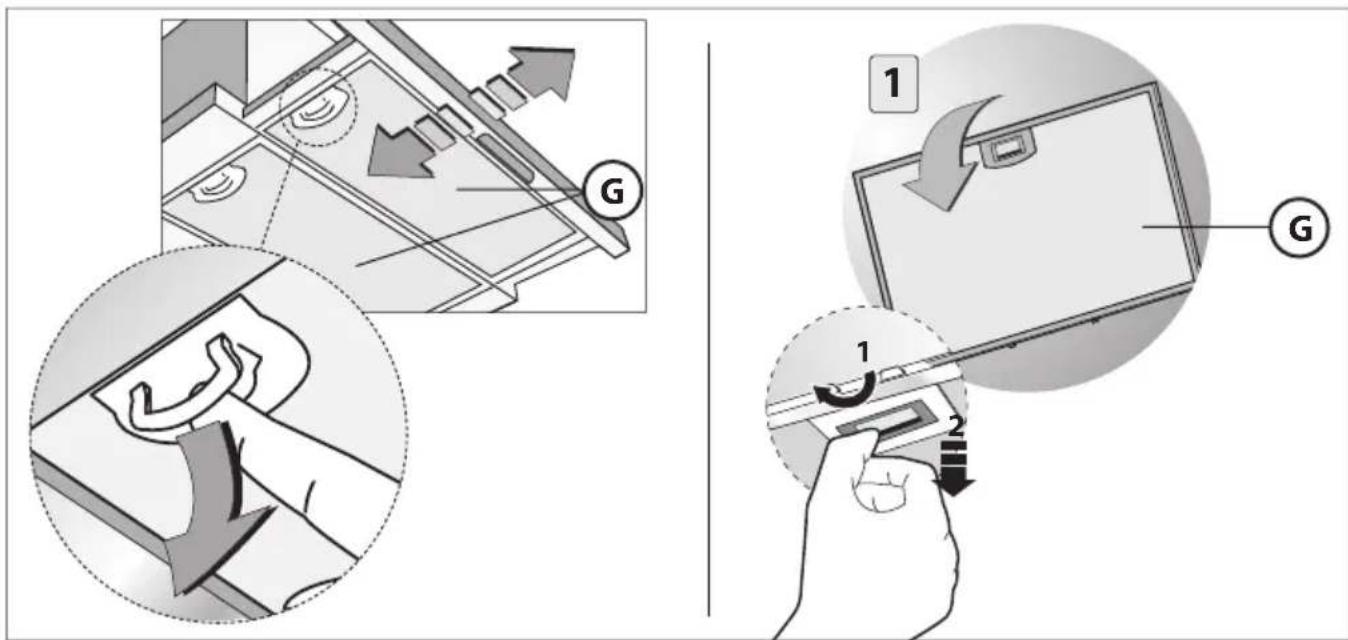

• Der Antifett-Filter hat die Aufgabe, die in der Luft schwebenden Fettpartikel zu fangen, dadurch kann er in entsprechenden Zeitspannen verstopfen, je nach Gebrauch des Geräts. Um der Brandgefahr vorzubeugen, müssen mindestens alle 2 Monate die Antifett-Filter per Hand gereinigt werden; dazu verwendet man neutrale, nicht scheuernde Reinigungsmittel oder man gibt sie in die Spülmaschine bei niedriger Temperatur und kurzem Zyklus.
• Nach der Reinigung kann die Farbe etwas verändert sein. Diese Tatsache ist kein Grund für eine Beschwerde, damit er ausgewechselt wird. Die Aktivkohlefilter dienen dazu, die Luft, die in die Umgebung zurückgeleitet wird, zu reinigen; sie haben die Aufgabe, die unangenehmen Gerüche, die während des Garvorgangs entstehen, zu beseitigen. Die nicht regenerierbaren Aktivkohlefilter müssen mindestens alle 4 Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt davon ab, wie oft das Gerät benutzt wird, vom Gartyp und von der Häufigkeit, mit der die Reinigung des Antifett-Filters durchgeführt wird.

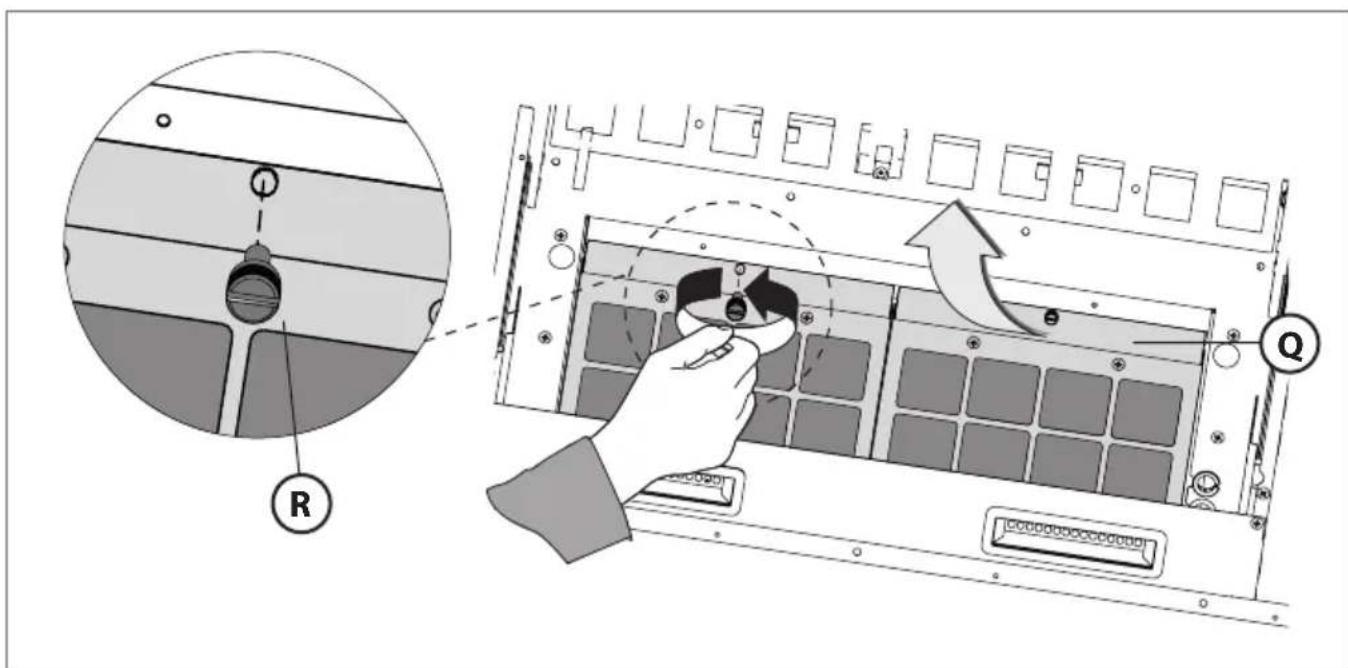

• Vor der Montage des Antifett-Filters und des regenerierbaren Aktivkohlefilters ist es unbedingt nötig sicherzustellen, dass diese gut getrocknet sind.

Die Haube muss häufig sowohl innen als auch außen gereinigt werden; dazu verwendet man ein mit denaturiertem Alkohol befeuchtetes Tuch oder ein neutrales, nicht scheuerndes Reinigungsmittel. Die Beleuchtungsanlage ist für den Gebrauch während des Kochvorgangs realisiert worden und nicht für eine längere Beleuchtung der Umgebung im Allgemeinen. Wird die Beleuchtung lange Zeit angelassen, wird die durchschnittliche Lebensdauer der Glühbirne erheblich verringert. - Wenn das Gerät mit einer Serviceleuchte ausgestattet ist, kann diese für die allgemeine anhaltende Beleuchtung der Umgebung benutzt werden. - Achtung: das Nichteinhalten dieser Hinweise für die Reinigung der Haube und deren Auswechseln und die Reinigung der Filter führen zu Brandgefahr. Es wird daher empfohlen, die hier gegebenen Ratschläge zu befolgen.

Auswechseln der LED-Lampen (Abb.9):

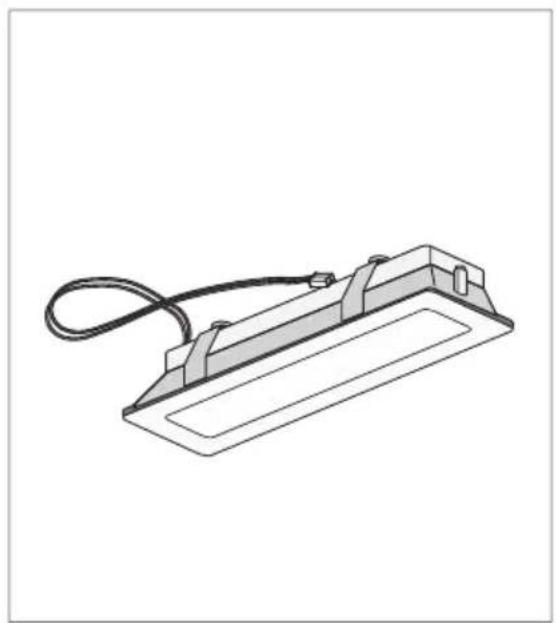

Wenn die Geräteversion eine LED-Lampe vorsieht, muss diese von einem spezialisierten Techniker ausgewechselt werden.

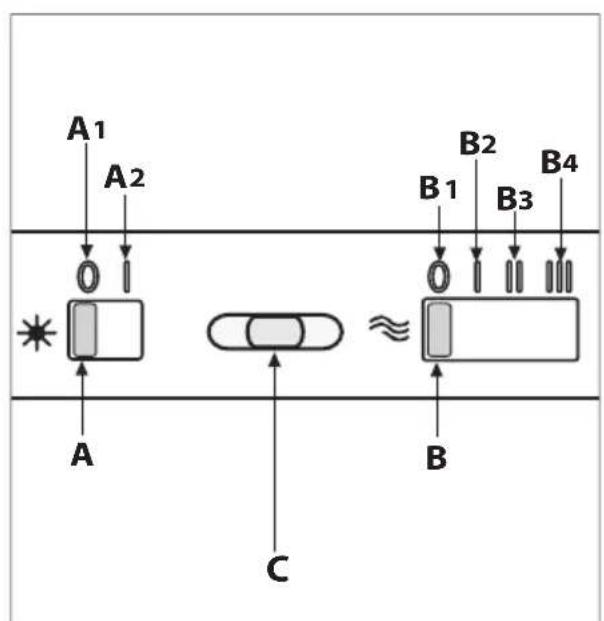

Bedienung Slider (Fig.12):

Die Symbolbezeichnungen sind folgend wiedergegeben:

A = Lichtschalter A1=Aus-Taste A2= Ein-Taste B = Geschwindigkeitskontrolle B1 = Aus-Taste B2 = Taste ERSTE GESCHWINDIGKEIT B3 = Taste ZWEITE GESCHWINDIGKEIT B4 = Taste DRITTE GESCHWINDIGKEIT C = Taste Kontrollleuchte Gemma.

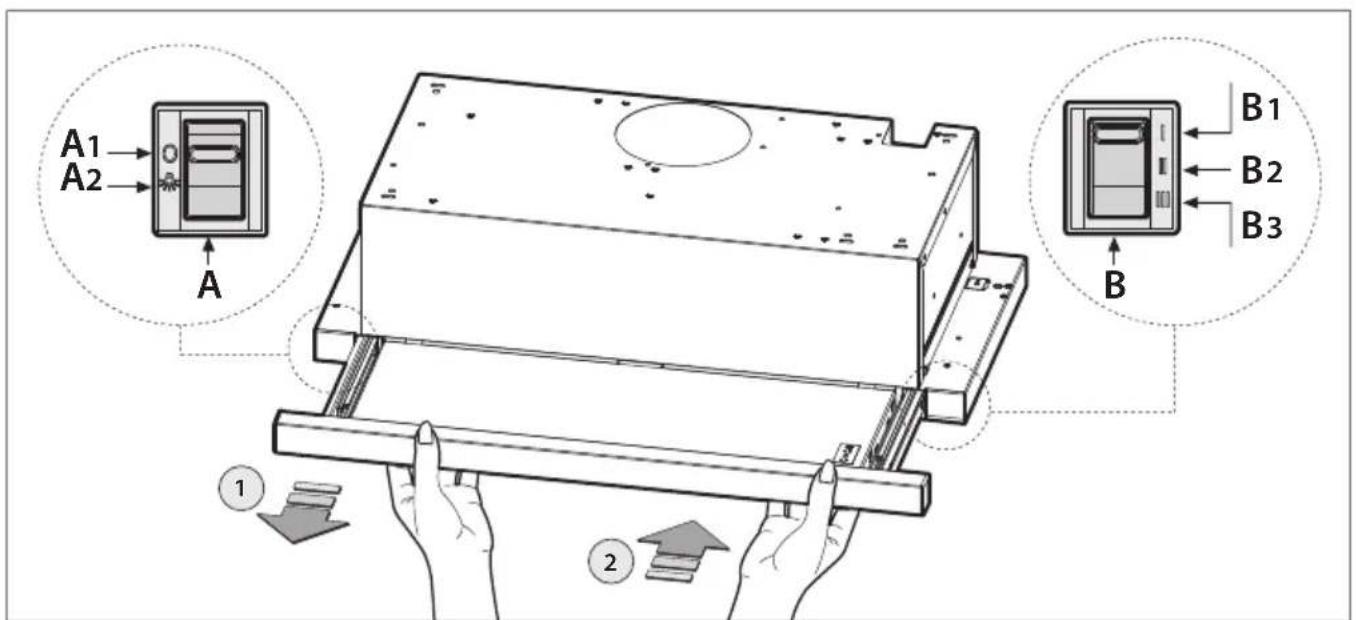

Bedienung Slider (Abb.10):

Die Symbolbezeichnungen sind folgend wiedergegeben:

Diese Dunstabzugshaube ist mit einem Mikroschalter ausgestattet, der die Aktivierung der Geschwindigkeitsstufen des Motors durch Öffnung des Teleskopauszugs ermöglicht. Ist der Teleskopauszug geschlossen, können die Geschwindigkeitsstufen des Motors nicht eingeschaltet werden. Dieser Mikroschalter schaltet nicht die Lichter ein; hierzu ist ein spezieller Schalter vorgesehen (siehe Abb. 9A).

A = Lichtschalter, A1 = Aus-Taste, A2 = Ein-Taste, B = Geschwindigkeitskontrolle, B1 = Taste ERSTE GESCHWINDIGKEIT, B2 = Taste ZWEITE GESCHWINDIGKEIT, B3 = Taste DRITTE GESCHWINDIGKEIT.

Achtung! Wird der Teleskopauszug bei einer Geschwindigkeitseinstellung von 2 geschlossen, schaltet sich die Dunstabzugshaube bei erneuter Öffnung des Teleskopauszugs wieder mit derselben Betriebsgeschwindigkeit ein, mit der sie zuvor ausgeschaltet wurde.

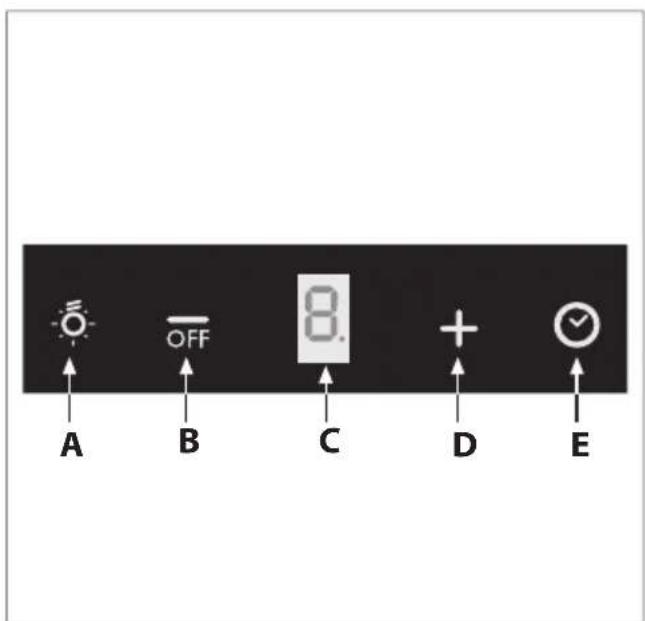

Bedienung (Abb. 11):

Taste A = Schaltet die Beleuchtung ein/aus.

Taste B = Schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken. Verringert die Geschwindigkeit des Motors.

Display C = Zeigt die gewählte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = Schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3. Geschwindigkeit drückt, stellt sich für 6 Minuten automatisch die "Intensiv-Stufe" ein, dann geht die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Während der Funktion "Intensiv-Stufe" leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden. Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt blinken. Befindet sich die Dunstabzugshaube auf Intensivstufe, kann der Timer nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "clean air" aktiviert. Diese bewirkt das Einschalten des Motors für 10 Minuten jeder Stunde auf der ersten Leistungsstufe. Während dieser Funktionsweise muss auf dem Display eine Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstabens "C" ersichtlich sein, und darüber so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter. Um zum normalen Betrieb zurückzukehren, drückt man eine beliebige Taste außer der Leuchttasten. Für die Deaktivierung der Funktion drückt man die Taste E.

Sättigung Entfettungsfilter/Aktivkohlefilter:

• Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.
• Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Aktivkohlefilter ausgewechselt oder gewaschen werden, je nach Filtertyp.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält, bis die Blinkanzeige F oder A auf dem Display C erlischt.

Für Schäden, die auf die Nichtbeachtung der oben genannten Anweisungen zurückzuführen sind, wird keinerlei Verantwortung übernommen.
