BEDIENUNGSANLEITUNG IAT 201M IKRA

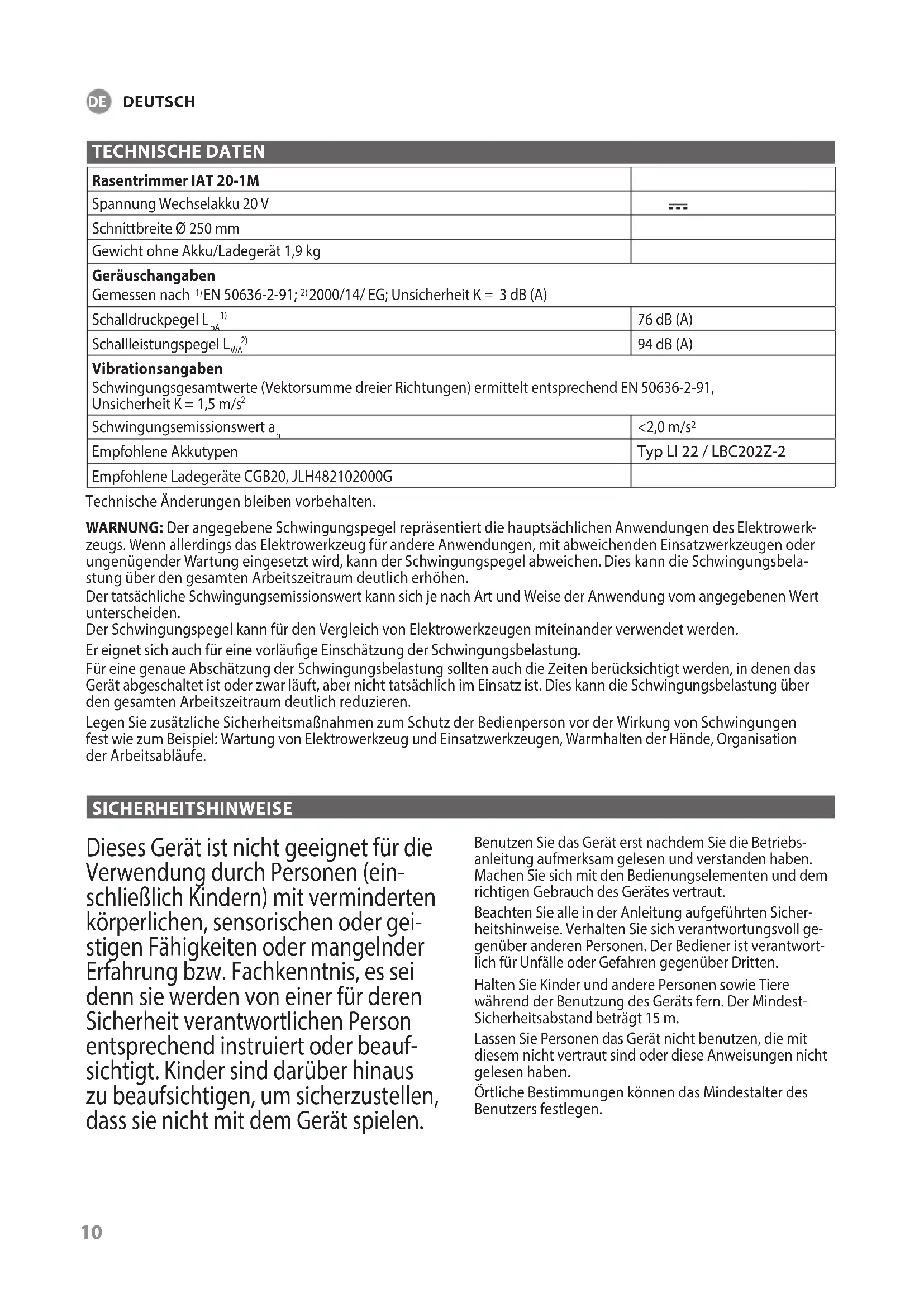

VI10 TECHNISCHE DATEN Rasentrimmer IAT 20-1M Spannung Wechselakku 20 V Schnittbreite Ø 250 mm Gewicht ohne Akku/Ladegerät 1,9 kg Geräuschangaben Gemessen nach

2000/14/ EG; Unsicherheit K = 3 dB (A) Schalldruckpegel L

76 dB (A) Schallleistungspegel L

94 dB (A) Vibrationsangaben Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 50636-2-91, Unsicherheit K = 1,5 m/s

Schwingungsemissionswert a

Empfohlene Akkutypen Typ LI 22 / LBC202Z-2 Empfohlene Ladegeräte CGB20, JLH482102000G Technische Änderungen bleiben vorbehalten. WARNUNG: Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerk- zeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbela- stung über den gesamten Arbeitszeitraum deutlich erhöhen. Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert unterscheiden. Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläuge Einschätzung der Schwingungsbelastung. Für eine genaue Abschätzung derSchwingungsbelastung sollten auch die Zeitenberücksichtigt werden, in denen das Gerätabgeschaltet ist oder zwar läuft, aber nichttatsächlich im Einsatz ist. Dies kann dieSchwingungsbelastung über den gesamtenArbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmenzum Schutz der Bedienperson vor der Wirkung vonSchwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,Warmhalten der Hände, Organisation derArbeitsabläufe. SICHERHEITSHINWEISE Dieses Gerät ist nicht geeignet für die Verwendung durch Personen (ein- schließlich Kindern) mit verminderten körperlichen, sensorischen oder gei- stigen Fähigkeiten oder mangelnder Erfahrung bzw. Fachkenntnis, es sei denn sie werden von einer für deren Sicherheit verantwortlichen Person entsprechend instruiert oder beauf- sichtigt. Kinder sind darüber hinaus zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Benutzen Sie das Gerät erst nachdem Sie die Betriebs- anleitung aufmerksam gelesen und verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicher- heitshinweise. Verhalten Sie sich verantwortungsvoll ge- genüber anderen Personen. Der Bediener ist verantwort- lich für Unfälle oder Gefahren gegenüber Dritten. Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Geräts fern. Der Mindest- Sicherheitsabstand beträgt 15 m. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder dieseAnweisungen nicht gelesen haben. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

DEUTSCH11 WARNUNG Tragen Sie persönliche Schutzausrüstung.

• Beim Arbeiten mit der Maschine stets Schutzbrille tragen.

• Tragen Sie feste Schuhe und lange Hosen.

• Tragen Sie keine weite Kleidung oder Schmuck. Halten SieHaare, Kleidung und Handschuhe fern von sich be- wegenden Teilen, da diese von sich bewegenden Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder oene Sandalen tragen. Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtverhältnisse. Mangelhafte Beleuchtung/ Lichtverhältnisse stellen ein hohes Sicherheitsrisiko dar. Die Verwendung der Maschine unter Schlechtwetterbe- dingungen, insbesondere bei Blitzrisiko, ist zu vermeiden. Benutzen Sie das Gerät nicht, wenn Sie müde oderkrank sind oder unter dem Einuss von Drogen, Alkoholoder Medikamenten stehen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und haltenSie jederzeit das Gleichgewicht. Gehen Sie! Nicht rennen! Achtung beim Rückwärtsgehen, Stolpergefahr! Achten Sie auf sicheren Stand, besonders an Hängen. Trotz dem Beachten der Betriebsanleitung können auch nicht oensichtliche Restrisiken bestehen. VORSICHT Gesundheitsschäden, die aus Hand-Arm-Schwin- gungen resultieren, falls das Gerät über längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewertet wird. Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen Weißnger-Krankheit oder Karpaltunnel- syndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel gründ- lich zu überwachen. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen. Um das Risiko der „Weißngerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und machen in regelmäßigen Abständen Pausen. VORSICHT Gehörschädigungen Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen! Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugel- assene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persönlichen Schutz und Schutz in der Nähe bendlicher Personen ist ein geeigneter Gehörschutz zu tragen. Bitte beachten Sie: Dieses Gerät darf in Wohngebieten nach der deutschen Maschinenlärmschutzverordnung vom September 2002 an Sonn- und Feiertagen sowie an Werktagen von 20:00 Uhr bis 7:00 Uhr nicht in Betrieb genommen werden. Zusätzlich gilt das Betriebsverbot zu folgenden Tageszeiten: von 7:00 Uhr bis 9:00 Uhr, von 13:00 Uhr bis 15:00 Uhr und von 17:00 bis 20:00 Uhr. Beachten Sie zusätzlich auch die landesrechtlichen Vor- schriften zum Lärmschutz! GEFAHR Warnung: Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medi- zinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten Ihren Arzt und den Hersteller vom medizinischen Implan- tat zu konsultieren, bevor die Maschine bedient wird. WARNUNG Verletzungsgefahr Die rotierenden Messer können zu schweren Schnitt- verletzungen bzw. Abtrennen von Körperteilen führen.

• Seien Sie vorsichtig gegen Verletzungen an den Schneid- vorrichtungen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

• Halten Sie immer Hände und Füße von der Schneidein- richtung entfernt vor allem, wenn Sie den Motor einschalten. Niemals bei laufendem Gerät unter das Gehäuse fassen. Schutzschuhe tragen.

• Niemals die Maschine mit beschädigter Abdeckung oder Schutzeinrichtung bzw. ohne Abdeckung oder Schutz- einrichtungen verwenden. Herausgeschleuderte Steine oder Erde können zu Verletzungen führen.

• Überprüfen Sie sorgfältig das Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegen- stände, die erfasst und weggeschleudert werden können wie z. B. Steine, Äste, Drähte, Lebewesen etc.

• Während der Arbeit eine Schutzbrille tragen.

DEUTSCH12 Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus. Überprüfen Sie vor jeder Inbetriebnahme sämtliche Schraub- und Steckverbindungen sowie Schutzeinrichtun- gen auf Festigkeit und richtigen Sitz und ob alle Bewegli- chen Teile leichtgängig sind. Es ist strengstens untersagt, die an der Maschine bend- lichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtun- gen anzubringen. Montieren Sie nie metallische Schneidelemente. Anschluss- und Verlängerungsleitungen sind von der Schneideinrichtung fernhalten um Beschädigungen zu vermeiden, welche zum Berühren aktiver Teile führen können. Der Ein-/ Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden. Stoppen Sie das Gerät und trennen es von der Stromver- sorgung

• wann immer Sie das Gerät verlassen

• vor dem Entfernen von Blockierungen

• vor Überprüfen, Reinigen oder Arbeiten am Gerät

• nach Kontakt mit einem Fremdkörper, um das Gerät auf Beschädigungen zu überprüfen Sollte das Gerät unnormal zu vibrieren beginnen, schalten Sie den Motor ab, und suchen Sie sofort nach der Ursache. Vibrationen sind generell eine Warnung vor einer Betriebsstörung. Schalten Sie bei Blockierung das Gerät sofort aus und entfernen dann den Gegenstand. Tragen Sie die Rasentrimmer am Gri bei stillstehendem Messer. Bei Transport oder Aufbewahrung des Rasentrim- mer immer den Akku entfernen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer. Lagern Sie das Gerät trocken und frostgeschützt. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf.Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder dieseAnweisungen nicht gelesen haben. SYMBOLE Warnung/Achtung! WARNUNG! Bitte lesen Sie die Betriebsanlei- tung vor Inbetriebnahme sorgfältig durch. Schutzbrille tragen! Gehörschutz tragen! Sicherheitsschuhe mit Schnittschutz, griger Sohle und Stahlkappe tragen! Warnung vor wegschleudernden Teilen Halten Sie andere Personen fern. Sie könnten durch weggeschleuderte Fremdkörper verletzt werden. Der Mindest-Sicherheitsabstand beträgt 15 m. Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es nicht in nasser oder feuchter Umgebung. Vor allen Einstell-, Reinigungs- und Wartungs- arbeiten an der Maschine den Wechselakku herausnehmen. 20 V Spannung Wechselakku Gleichstrom 250 mm Schnittbreite Schallleistungspegel Drehrichtung Typ LI 22 Empfohlene Akkutypen CE Konformitätszeichen Schadhafte und/oder zu entsorgende elek- trische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Rasentrimmer ist zum Schneiden von Gras und Un- kraut in Gärten und entlang von Beeten und Einfassungen geeignet. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. Bei Nichtbeachtung derBestim- mungen, aus den allgemein gültigen Vorschriftensowie den Bestimmungen aus dieser Anleitung, kann der Her- steller für Schäden nicht verantwortlich gemacht werden. WARNUNG Verletzungsgefahr Das Gerät darf nicht zum Schneiden von Hecken, harten Zweigen und Holz oder zum Zerkleinern von Kompostma- terial verwendet werden. Benutzen Sie das Gerät nicht, um Gras zu schneiden, das sich nicht auf dem Boden bendet, z. B. Gras, das auf Mauern, Felsen usw. wächst. Benutzen Sie keinen Metalldraht oder plastikumhüllten Metalldraht irgendeiner Art im Fadenkopf. Dies kann zu schweren Verletzungen beim Benutzer führen. AKKU Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für einLadegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mitanderen Akkus verwendet wird. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauchvon anderen Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büroklam- mern, Münzen, Schlüsseln, Nägeln,Schrauben oder ande- ren kleinen Metallgegenständen, die eine Überbrückung der Kontakteverursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oderFeuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie denKontakt damit. Bei zufäl- ligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in dieAugen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.Austretende Akkuüssigkeitkann zu Hautreizungen oder Verbrennungen führen. Bei unsachgemäßem Gebrauch oder beim Gebrauch be- schädigter Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. WARNUNG Brandgefahr! Explosionsgefahr! Verwenden Sie niemals beschädigte, defekte oder defor- mierte Akkus. Den Akku niemals önen, beschädigen und nicht fallen lassen. Akkus nie in Umgebung von Säuren und leicht entamm- baren Materialien laden. Akku vor Hitze und Feuer schützen. Akku nur in einer Umgebungstemperatur zwischen 10°C bis +40°C verwenden. Niemals auf Heizkörpern ablegen oder längere Zeit starker Sonnenstrahlung aussetzen. Nach starker Belastung erst abkühlen lassen. Kurzschluss - Kontakte des Akkus nicht mit Metallteilen überbrücken. Bei Entsorgung, Transport oder Lagerung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kontakte müssen abgeklebt werden. WARTUNG GEFAHR Vor allen Einstell-, Reinigungs- und Wartungsar- beiten an der Maschine den Wechselakku herausnehmen. Warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind und sich das Gerät abgekühlt hat. Maschine, insbesondere Lüftungsschlitze, stets sauber halten. Gerätekörper niemals mit Wasser abspritzen! Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichenoder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuchbenutzen. Nur Originalzubehör und Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht. Falls Sie Zubehör oder Ersatzteile benötigen, wenden Sie sich bitte an unseren Service. Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen. Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualiziertem Fachpersonal durchführen lassen.

DEUTSCH14 ENTSORGUNG Wenn Ihr Gerät eines Tages unbrauchbar wird oder Sie es nicht mehr benötigen, geben Sie das Gerät bitte auf keinen Fall in den Hausmüll, sondern entsorgen Sie es umweltgerecht. Geben Sie das Gerät bitte in einer Verwertungsstelle ab. Kunststo- und Metallteile können hier getrennt und der Wiederverwertung zugeführt werden. Auskunft hierzu er- halten Sie auch in Ihrer Gemeinde- oder Stadtverwaltung. Batterien gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpichtet, gebrauchte Batterien bzw. Akkus zurückzugeben. Am Ende der Lebensdauer Ihres Gerätes müssen die Batterien bzw. Akkus entnommen und gesondert entsorgt werden. Sie können Ihre alten Batterien und Akkus an den örtlichen Sammelstellen Ihrer Gemeinde oder bei Ihrem Händler bzw. Verkaufsstelle abgeben. Entsorgen Sie Akkus im entladenen Zustand. Wir emp- fehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Önen Sie den Akku nicht. GARANTIEBEDINGUNGEN Für dieses Elektrowerkzeug leisten wir unabhängig von den Verpichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer wie folgt Garantie: Die Garantiezeit beträgt 24 Monate und beginnt mit der Übergabe die durch Originalkaufbeleg nachzuweisen ist. Bei kommerziellem Einsatz sowie Verleih reduziert sich die Garantiezeit auf 12 Monate. Ausgenommen von der Garantie sind Verschleißteile, Akkus und Schäden die durch Verwendung falscher Zubehörteile, Reparaturen mit Nichtoriginalteilen, Gewaltanwendungen, Schlag und Bruch sowie mutwillige Motorüberlastung entstanden sind. Garantieaustausch erstreckt sich nur auf defekte Teile, nicht auf komplette Geräte. Garantiereparaturen dürfen nur von autorisierten Werkstätten oder vom Werkskunden- dienst durchgeführt werden. Bei Fremdeingri erlischt die Garantie. Porto, Versand- und Nachfolgekosten gehen zu Lasten des Käufers.

EGKONFORMITÄTSERKLÄRUNG

Wir, ikra GmbH, Schlesierstrasse 36, D-64839 Müns- ter, GERMANY, erklären in alleiniger Verantwortung, dass das Produkt Rasentrimmer

, auf das sich diese Erklärung bezieht, den einschlägigen Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien 2006/42/EG (EG-Maschinenrichtlinie) 2014/30/EU (EMV-Richtlinie) 2000/14/EG+ 2005/88/EG (Geräuschrichtlinie) 2011/65/EU (RoHS-Richtlinie) einschließlich Änderungen entspricht. Zur sachgerech- ten Umsetzung der in den EG- Richtlinien genannten Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und/oder technische Spezikation(en) herangezogen: EN 60335-1:2012+A11:2014 EN 50636-2-91:2014 EN 55014-1: 2006+A1:2009+A2:2011 EN 55014-2: 2015 EN 50581: 2012 AfPS GS 2014:01 Konformitätsbewertungsverfahren nach Anhang VI / Richt- linie 2000/14/EG Benannte Stelle: 0905, Intertek Deutschland GmbH, Stangenstraße 1, 70771 Leinfelden-Echterdingen, Germany Gemessener Schallleistungspegel 89,4 dB (A) Garantierter Schallleistungspegel 94 dB (A) Das Baujahr ist auf dem Typenschild aufgedruckt und zusätzlich anhand der fortlaufenden Seriennummer feststellbar. Münster, 2018-11-08 Matthias Fiedler Senior Product Manager Ikra GmbH Aufbewahrung der technischen Unterlagen: Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36, 64839 Münster, Germany
