Produkttyp	Schnurloses DECT/GAP-Türsprechsystem TF04-Set bestehend aus Außenstation, Mobilteil, Basis, Ladegerät und Relaismodul
Marke	Pentatron
Modell	TF04
Abmessungen Außenstation	60 x 175 x 34 mm
Abmessungen Mobilteil	48 x 159 x 29 mm
Abmessungen Basis	115 x 115 x 68 mm
Abmessungen Relaismodul	83 x 58 x 33 mm
Gewicht Außenstation	156 g
Gewicht Mobilteil	132 g
Stromversorgung Außenstation	12 V DC (stabilisiert, mind. 300 mA) oder 2 Alkali-Batterien LR14 (C) 1,5 V
Stromversorgung Basis	7,5 V DC über Netzteil 230 V~ 50 Hz
Stromversorgung Mobilteil	2 Ni-MH AAA 1,2 V, 600 mAh Akkus
Hauptfunktionen	Schnurlose Kommunikation, interner Anruf, Anrufweiterleitung, Konferenz, elektrischer Türöffner (über Relaismodul), Telefonfunktion über analoge Leitung, 50 Nummern Telefonbuch, Anrufliste, Wecker, Freisprechen, Tastensperre
Reichweite	Bis zu 30 m in Innenräumen und 200 m im Freien (Sichtkontakt)
Akku-Laufzeit Mobilteil	Standby bis zu 180 Stunden, Gesprächszeit bis zu 8 Stunden
Pflege und Reinigung	Vor der Reinigung den Adapter abziehen; ein weiches, leicht feuchtes Tuch verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen (außer Außenstation IP44), nicht in explosionsgefährdeter Umgebung verwenden, nur identische wiederaufladbare Akkus verwenden, Sicherheitshinweise beachten
Ersatzteile und Reparierbarkeit	Optionales Zubehör: Mobilteil TF04M, Relaismodul RE05, Wetterschutz TFWS1. Reparaturen nur durch Fachpersonal
Garantie	2 Jahre (ausgenommen Batterien, Akkus und Verschleißteile)
Allgemeine Informationen	Marke Pentatron, Modell TF04, CE-Zertifizierung, DECT/GAP-kompatibel, Schutzklasse IP44 für Außenstation

Häufig gestellte Fragen - TF04 Pentatron

Wie registriere ich ein zusätzliches Mobilteil an der Basis?

Halten Sie die Pager-Taste [59] an der Basis 5 Sekunden lang gedrückt. Drücken Sie am Mobilteil Menü, wählen Sie Registr., wählen Sie einen Basisplatz (Basis 1 bis 4) und geben Sie den Standard-PIN 0000 ein.

Was tun, wenn das Mobilteil 'Suche...' anzeigt?

Überprüfen Sie, ob die Basis angeschlossen und mit Strom versorgt ist. Stellen Sie sicher, dass das Mobilteil nicht außer Reichweite ist. Verschieben Sie gegebenenfalls die Basis oder das Mobilteil. Sie können das Mobilteil auch erneut an der Basis registrieren.

Wie aktiviere ich den elektrischen Türöffner?

Drücken Sie die Rautetaste [45] mindestens 3 Sekunden lang. Der Türöffner wird für die am Relaismodul eingestellte Dauer (1 bis 9 Sekunden) entriegelt.

Welchen Batterietyp in der Außenstation verwenden?

Verwenden Sie 2 Alkali-Batterien LR14 (C) 1,5 V. Beachten Sie die Polarität im Batteriefach.

Das Mobilteil klingelt nicht bei eingehendem Anruf, was tun?

Überprüfen Sie, ob der Klingelton deaktiviert ist: Gehen Sie zu Mobilteil-Einst. > Klang-Einst. > Externer Anruf > Lautstärke und stellen Sie eine Lautstärke ein. Stellen Sie auch sicher, dass das Mobilteil nicht im Lautlos-Modus ist.

Wie tätige ich einen internen Anruf zu einem anderen Mobilteil?

Drücken Sie die INT-Taste [67], dann wählen Sie die Nummer des Mobilteils (1 bis 4). Das gerufene Mobilteil klingelt; der Gesprächspartner drückt Abheben [50] zum Antworten.

Die Reichweite zwischen Außenstation und Basis ist unzureichend, was tun?

Verkleinern Sie die Entfernung oder entfernen Sie Metall-/Betonhindernisse. Platzieren Sie die Basis erhöht, etwa 1 m über dem Boden. Vermeiden Sie Störungen durch Geräte wie Mikrowellen.

Wie stelle ich Datum und Uhrzeit am Mobilteil ein?

Drücken Sie Menü, wählen Sie Mobilteil-Einst. > Datum&Uhrzeit. Sie können das Datumsformat (TT-MM oder MM-TT), das Zeitformat (12H/24H), Datum und Uhrzeit einstellen.

Was tun, wenn sich die Akkus des Mobilteils zu schnell entladen?

Ersetzen Sie die Akkus durch neue Ni-MH AAA 1,2 V, 600 mAh. Stellen Sie sicher, dass das Mobilteil zum Aufladen korrekt auf der Basis positioniert ist.

Wie leite ich einen externen Anruf an ein anderes Mobilteil weiter?

Während des externen Anrufs drücken Sie die INT-Taste [67] und wählen die Nummer des Zielmobilteils. Sobald dieses antwortet, drücken Sie Ende [44] oder legen Sie das Mobilteil auf, um den Anruf weiterzuleiten.

BEDIENUNGSANLEITUNG TF04 Pentatron

1. Einleitung ...... Seite 2
2. Bestimmungsgemäße Verwendung .....Seite 2
3. Lieferumfang Seite 4
4. Ausstattung ......Seite 4
5. Technische Daten ......Seile 5
6. Sicherheitshinweise ...... Seite 5
7. Platzierung der Geräte Seite 6
8. Montage und Anschluss......Seite 7
9. Inbetriebnahme ...... Seite 8
   10.Mobilteil ein-/ausschalten....Seite 8
10. Grundeinstellungen....Seite 8
11. Weitere Mobilteile anmelden Seite 8
    13.Funkreichweite......Seite 9
12. Türsprechfunktion Seite 9
13. Beschreibung der Tasten/Display ......Seite 9
14. Grundfunktionen ...... Seite 10

1. Einleitung

Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch und klappen Sie dabei die Seite 3 mit den Abbildungen aus . Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, fragen Sie einen Fachmann oder informieren Sie sich im Internet unter www.indexa.de.

Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

2. BestimmungsgemäßeVerwendung

Die Funk-Türsprechanlage TF04 Set besteht aus einer Türsprechstelle TF04T, einem Mobilteil TF04M mit einer Basis TF04B und einem NetzgerätsowieinemRelaismodulRE05.

NachDrückenderKlingeltasteanderTürsprechstelleerfolgteinKlingelton am Mobilteil. Nach der Abnahme des Mobilteils von der Basis oder Tastendruck am Mobilteil ist ein Gespräch zwischen Türsprechstelle und Mobilteil möglich, in beide Komponenten ist eine Freisprechanlage eingebaut.

1. Menü-Navigation ...... Seite 12
2. Anruferliste (Anruferlis.) Seite 12
3. Telefonbuch....Seite 13
4. Einstellungen zwischen Basis und Mobilteil (BS Einstell.)., Seite 14
5. Einstellungen am Mobilteil (MT Einstell.)......Seite 15
6. Mobilteil an einer Basis anmelden (Anmelden)...... Seite 17
7. Anrufe mit mehreren Mobilteilen tätigen .....Seite 18
8. Anruferkennung bei Anklopfen ...... Seite 18
9. Batterie- und Akkuwechsel ...... Seite 18
10. Wartung und Reinigung ...... Seite 19
11. Optionales Zubehör ...... Seite 19
12. Entsorgung ...... Seite 19
13. Konformitätserklärung ..... Seite 19
14. Garantie Seite 19
15. Fehler beheben ...... Seite 20

Wird die Basis durch das mitgelieferte Telefonkabel an eine analoge Telefonanschlussdose angeschlossen, so kann das Mobilteil als schnurlosesDECT-Telefonverwendetwerden.

Die Funk-Türsprechanlage kann mit drei weiteren Mobilteilen TF04M erweitert werden. Zwischen den Mobilteilen kann intern telefoniert werden.

Die Anlage verwendet den DECT/GAP -Standard. Eine Kompatibilität mit Komponenten anderer Hersteller ist allerdings nicht garantiert. Die Türöffnerfunktion ist in Kombination mit Fremdkomponenten nicht vorhanden.

Die Türsprechstelle ist fürdie Aufputzmontagegeeignet. Sie istwetterfest (Schutzart IP 44) und somit zur Montage an einer geschützten Stelle im Außenbereichgeeignet.

Das Relaismodul, das Mobilteil mit der Basis und das Netzgerät müssen vor Feuchtigkeit und Nässegeschützt werden.

Die Türsprechstelle wird entweder über 2 Stück LR14 (C), 1,5 V Batterien (nicht im Lieferumfang enthalten) oder über eine geeignete 12 V DC Versorgung (stabilisiert, min. 300 mA, nicht im Lieferumfang enthalten) betrieben. Bei Betrieb über eine geeignete 12 V DC Versorgung kann ein elektrischer Türöffner (12 V DC - nicht im Lieferumfang enthalten) über

dasmitgelieferte Relaismodulander Türsprechstelleangeschlossen werden. Dieserkanndurch Tastendruckam Mobilteilaktiviert werden.

Die Stromversorgung der Basis erfolgt über das am Netzstrom 230 V\~, 50 Hz angeschlossene mitgelieferte Netzgerät 7,5 V DC. Das Mobilteil wird über zwei wiederaufladbare Ni-MH Akkus betrieben. Diese werden automatischbeimStehendesMobilteilsinderBasisaufgeladen.

Jede andere Verwendung oder Veränderung der Geräte gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oderfalsche Bedienungverursachtwerden.

DiesesGerätistnichtdafürbestimmt, durchPersonen(einschließlichKinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten odermangels Erfahrungund/odermangels Wissenbenutztzu werden,essei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigtoder erhielten von ihr Anweisungen, wiedasGerät zubenutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mitdemGerätspielen.

3. Lieferumfang(s.Abb.AundB)

• Türsprechstelle
• Halterung
  • BefestigungsmaterialfürTürsprechstelle
  • Ersatznamensschild
• Torx-Schlüssel
  • Mobilteil
  • 2StückAAANi-MHAkkus
• Basis
• Netzgerät7,5VDCfürBasis
• Relaismodul
• Telefonkabel
  • TAE-Adapter
  • Bedienungsanleitung

4. Ausstattung

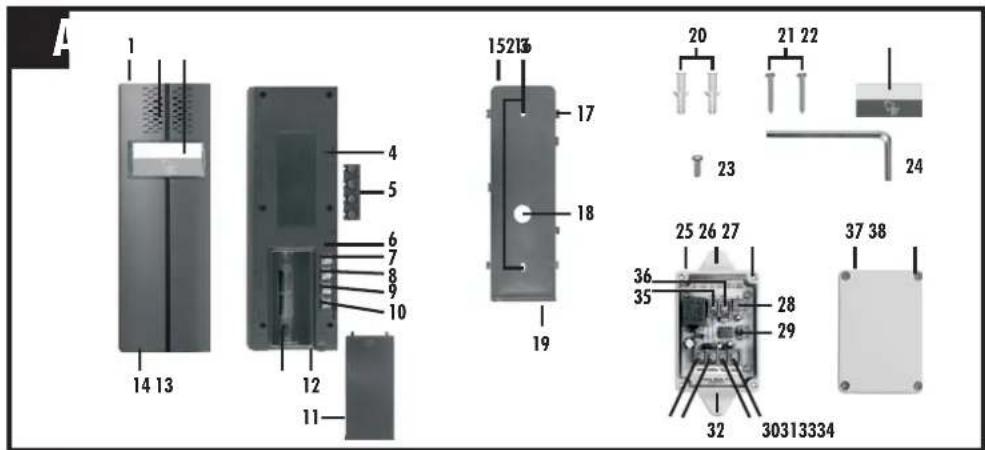

TürsprechstelleTF04T(s.Abb. A)

1 Türsprechstelle
2 Lautsprecher
3 KlingeltastemitNamensschild
4 Befestigungfür Halterung
5 Gummiabdeckung
6 Kunststoffabdeckung
7 Klemme12VDC+
8 Klemme12VDC-

9 KlemmeCTRL(Relaissteuerung +)
10 KlemmeSGND(Relaissteuerung-)
11 Batteriefachdeckel
12 LochfürSicherheitsschraube
13 Batteriefach
14 Mikrofon
15 Halterung
16 Montageloch
17 Befestigung
18 Kabelloch
19 LochfürTorx-Schraube
20 Dübel
21 Schraube
22 Ersatz-Namensschild
23 Torx-Schraube
24 Torx-Schlüssel

25 Relaismodul
26 Montageloch
27 LochfürDeckelschraube
28 Zeitregler
29 NC/NO-Umschalter
30 KlemmeSGND
31 KlemmeCTRL
32 Kabelloch
33 KlemmePOWER(Betriebsspannung +)
34 KlemmePGND(Betriebsspannung-)
35 KlemmeLock +
36 KlemmeLock-
37 DeckelvomRelaismodul
38 Deckelschraube

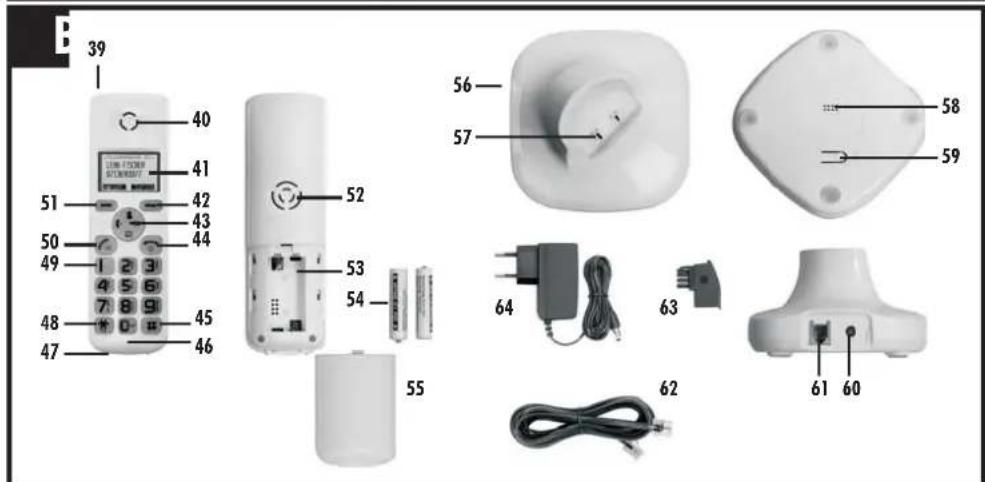

MobilteilTF04M(s.Abb.B)

39 Mobiteil
40 Lautsprecher
41 Display
42 TasteWahlwiederholung/Zurück
43 TasteRechts/Links/Unten/Oben / Wahlwiederholung/INT/Telefonbuch/LSD
44 TasteEnde
45 Raute-Taste
46 Mikrofon
47 Ladekontakte
48 Stern-Taste

49 numerische Tasten 0 bis 9 / alphabetische Tasten A bis Z sowie weitere Zeichen-Belegung

50 TasteWählen/Lautsprechen

51 TasteMenu/Wählen

52 Lautsprecher

53 Batteriefach

54 Akku

55 Batteriefachdeckel

BasisTF04B(s.Abb.B)

56 Basis

57 Ladekontakte

58 Lautsprecher

59 Pager-Taste

60 Netzgerät-Anschluss

61 Telefonkabel-Anschluss

62 Telefonkabel

63 TAE-Adapter(Länder-spezifisch)

64 Netzgerät

5. TechnischeDaten

TürsprechstelleTF04T

Stromversorgung 12 V DC (stabilisiert, min. 300 mA

zzgl. Strombedarf des Türöffners) oder

2 Stück LR14 (C), 1,5 V alkalische

Batterien

Stromaufnahme max.0,8mA/12V DC(Ruhe) =

max.200mA/12V DE(Betrieb)

Sendefrequenz 1880-1900MHz

Sendeleistung <250mW

Funk-Modulation GFSK

SendereichweitezurBasis biszu30minGebäuden,biszu200mim

Freien

Betriebstemperatur -20°C bis + 50°C (Hinweis: unter 0°C)

kann sich die Funk-Reichweite

verringern)

Schutzklasse IP44

AbmessungenGehäuse 60x175x34mm

Gewicht ca.156g

MobilteilTF04M

Stromversorgung 2x Ni-MHAkkusAAA,1,2V:600mAh

Ladespannung überBasis

ErsteLadezeit 15Stunden

Bereitschaftszeit biszu 180 Stunden

Gesprächszeit biszu8Stunden

SendereichweitezurBasis biszu30minGebäuden,biszu200mim

Freien

Funk-Modulation GFSK

Betriebstemperatur ±0°Cbis + 40°C

AbmessungenGehäuse 48x159x29mm

Gewicht ca.132g

BasisTF04B

Betriebsspannung 7,5V = DC(Netzgerät)

Stromaufnahme max.300mA

Betriebstemperatur ±0°Cbis+40°C

AbmessungenGehäuse 115x115x68mm

Netzgerät

Stromversorgung 230V\~50Hz,max.200mA

Stromausgang 7,5V = DC,300mA,2.25VA

Anwendung nurimInnenbereich

RelaismodulRE05

Betriebsspannung 12V D€,max.60mA

SchaltleistungRelais 30V D€;max.10A

Schaltzeit 1bis9Sekundenregelbar

AbmessungenGehäuse 83x58x33mm

Anwendung nurimInnenbereich

6. Sicherheitshinweise

Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser

SicherheitshinweisezuerheblichenUnfallgefahrenführenkann.

ErklärungderverwendetenZeichen und Begriffe:

⚠ Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben und Gesundheitgefährdet.

Achtung! Bei Nichtbeachtung dieses Hinweises werden Sachwerte gefährdet.

⚠️ Tipp! Bei Beachtung dieses Hinweises werden optimale Ergebnisse erzielt.

Gefahr!

• Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr durchErsticken!
• Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen für Gas, Strom, Wasser oder Telekommunikation! Andernfalls droht Lebens-, Verletzungsgefahr!
• BehandelnSiedieZuleitungenvorsichtig!VerlegenSiedieseso,dassie nicht beschädigt werden können und keine Stolpergefahr darstellen. Ziehen Sie die Kabel nicht über scharfe Kanten, und quetschen oder klemmen Siesie nichtanderweitig ein.Andernfalls drohen Lebens- und Verletzungsgefahr!
• Verhindern Sie, dass die Geräte (außer Türsprechstelle: Schutzklasse IP 44) mit Feuchtigkeit in Berührung kommen. Tauchen Sie die Geräte nichtin Wasserein! Andernfallsdroht Lebensgefahr!
• Verwenden Sie das Mobilteil nicht in nasser Umgebung oder in explosionsgefährdeten Bereichen. Andernfallsdroht Lebensgefahr!
• BetreibenSiedie Basisausschließlich mitdemmitgelieferten Netzgerät sowie die anderen Geräte ausschließlich mit geeigneter Stromversorgung. Vergewissern Sie sich vor dem Netzstromanschluss der Netzgeräte, dass der Netzstrom vorschriftsmäßig mit 230 V \~, 50 Hz und mit einer vorschriftsmäßigen Sicherung ausgestattet ist. AndernfallsdrohtLebensgefahr!
• VerwendenSieim Mobilteilnur aufladbareAkkus desgleichen Typsund keine nicht wieder aufladbaren Batterien. Achten Sie auf die korrekte Polarität. Andernfalls droht Lebens- und Verletzungsgefahr sowie die BeschädigungdesGerätes!
• Achten Sie darauf, dass die Akkus und die Batterien nicht kurzgeschlossen oder ins Feuer geworfen werden. Sie dürfen außerdem nicht geöffnet werden. Batterien dürfen nicht geladen werden. Es besteht Lebensgefahrdurch Explosion!
• Ausgelaufene oder beschädigte Akkus bzw. Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Medizinische Geräte können in ihrer Funktion beeinflusst werden. Beachten Sie die technischen Bedingungen des jeweiligen Umfeldes, z.B.Arztpraxis.AndernfallsdrohtLebensgefahr!
• Beachten Sie, dass das Mobilteil in Hörgeräten einen unangenehmen Brummtonverursachenkann.

Achtung!

• Setzen Sie die Geräte nicht der Nähe von Feuer, Hitze oder lang andauernderhoher Temperatureinwirkungaus!

• Schützen Sie die Geräte vor starken mechanischen Beanspruchungen und Erschütterungen!

• Schützen Sie die Geräte vor starken magnetischen oder elektrischen Feldern!

• VerwendenSiedieGerätenurmitden mitgeliefertenOriginalteilenoder Originalzubehör!
• Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme die LieferungaufBeschädigungenundVollständigkeit!
• Ziehen Sie bei längerem Nichtbenutzen des Gerötes immer die Netzgeräte aus der Netzsteckdose und entfernen Sie die Akkus aus dem Mobilteil.
• Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an. Fragen Sie im Zweifelsfall Ihren Kundendienst. Reparaturen und Eingriffe an den Geräten dürfen nur von Fachkräften durchgeführt werden.

① Tipp!

- Dieses System erzeugt und verwendet Funksignale. Wenn die Geräte nicht in Übereinstimmung mit der Anleitung installiert und betrieben werden, kann dies eine Störung anderer Geräte zur Folge haben, bzw. könnendiesedurchandere Gerätegestört werden. Versuchen Sie, solche Störungenzuvermeiden, indem Siedie Lageder Geräteverändern.

7. PlatzierungderGeräte

Bevor Sie die Geräte montieren, planen Sie zuerst deren Montagestelle. Überprüfen Sie von dort aus vor der Montage die Funk-Übertragung sowie die Funktiondes Mikrofonsder Türsprechstelle.

AchtenSieauffolgendePunkte:

Türsprechstelle:

• Montieren Sie die Türsprechstelle in solcher Höhe, dass ein Gespräch möglich ist. Achten Sie dabei auf die Position des Mikrofons und des Lautsprechers, bringen Sie beides etwas in der Höhe des Kopfes Ihres durchschnittlichen Besuches an. Außerdem muss die Klingeltaste bequem erreichbar sein.
• Wollen Sie die für Abfallstelleh montieren, sollte der Montageort nach Möglichkeit vor direktem Regeneinfall geschützt sein.

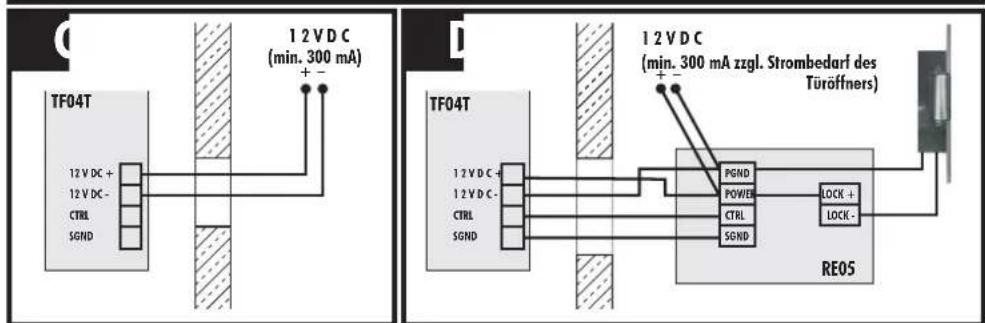

• Bei einer externen Stromversorgung durch ein Netzgerät bzw. bei Anschluss eines Türöffners achten Sie darauf, dass sich eine geeignete Durchführungsmöglichkeit für die notwendigen Kabel am Montageort befindet, da sowohl Netzgerät als auch Relaismodul nur im Innenbereich platziert werden dürfen. Verwenden Sie ein AnschlusskabelmiteinemAdernquerschnittvon0,2-0,7mm².

Basis:

- DiemaximaleReichweite der Funkübertragungbeträgtbis zu200mbei Sichtkontakt zwischen Türsprechstelle und Basis sowie zwischen Basis und Mobilteil. In Gebäuden ist die Reichweite durch Wände

(insbesondere Stahlbeton-Wände) und Decken deutlich geringer (typisch bis zu 30 m). Blechflächen z.B. Kühlschrank, Blechregale und bedampfte Spiegelschirmenauchdie Funkübertragungab.

• Die Funkübertragung kann durch starke elektrische Felder und andere Funkgeräte beeinträchtigt werden. Achten Sie auf ausreichende Entfernung zu: Mikrowellenherden, Handys, anderen Funkgeräten, elektrischen Motorenund Starkstromleitungen.
• StellenSiedie Basisaufeine ebeneund festeFläche auf, ambesten ca. 1 müberdem Boden (bessere Empfangsbedingungen).
• Platzieren Sie die Basis an einer geeigneten zentralen Stelle innerhalb der Wohnung, z.B.im Flur.Achten Siedarauf, dass der Klingeltoninder gesamten Wohnungzuhörenist.
• Achten Sie darauf, dass sich eine Netzsteckdose für die Netzstromversorgung innerhalb der Reichweite des Netzgerätekabels befindet

① Tipp!

- Platzieren Sie die Basistation so, dass Funkverbindung zur Türstation besteht. Falls Sie das Mobilteil noch weiter von der Türstation weg platzieren möchten, können Sie dieses in einer optional erhältlichen Ladestationaufbewahren(TF04L,Art.Nr.34238).

8. Montage und Anschluss

8.1 Türsprechstelle

BeschriftungdesNamensschildes

• ZiehenSiedieKlingeltaste[3]vorsichtigvonderTürsprechstelle[1]ab.
- Nehmen Sie das Namensschild vorsichtig mit Hilfe eines kleinen MessersausderKlingeltasteheraus.
- BeschriftenSiedasNamensschild.
- SetzenSiedasNamensschildwiederein.
• DrückenSiedieKlingeltastewiederindieTürsprechstelleein.

MontagebeiBatteriebetrieb

• Halten Sie die Halterung [15] an die gewünschte Montagestelle und markieren Siediezwei Bohrlöcher durch die Montaglöcher [16].
  • BohrenSiediezweiLöcher.
• BefestigenSiedieHalterungmitdenmitgeliefertenSchrauben[21]und ggf.Dübeln[20]anderMontagestelle.
• Öffnen Sie das Batteriefach [13] der Türsprechstelle, indem Sie den Batteriefachdeckel[11] nachuntenschieben.
• Legen Sie zwei LR14 (C), 1,5 V alkalische Batterien polrichtig in das Batteriefachein. Die Türsprechstelleertönt.
  • SchließenSiedasBatteriefachwiedermitdemBatteriefachdeckel.
  • SchiebenSiedieTürsprechstelleaufdieHalterung.
• Schrauben Sie mit dem mitgelieferten Torx-Schlüssel [24] die Torx-Schraube[23]durchdasLoch[19]indasLoch[12]festein .

Montagebei12VBetrieb

• Halten Sie die Halterung [15] an die gewünschte Montagestelle und markieren Sie diezweiBohrlöcherdurch dieMontaglöcher [16]. Achten Sie dabei darauf, dass eine Durchführung für das Verbindungskabel genauhinterdemKabelloch[18]anderMontagestellevorhandenist.
  • BohrenSiediezweiLöcher.
• BefestigenSiedieHalterungmitdenmitgeliefertenSchrauben[21]und ggf.Dübeln[20]anderMontagestelle.
  • EntfernenSiedieGummiabdeckung[5]vonderTürsprechstelle.
• Führen Sie die Aderenden des Anschlusskabels entsprechend Abb. C (12 V Versorgung) bzw. Abb. D (12 V Versorgung und Türöffner) durch die WanddurchführungunddasKabelloch[18].
• Schließen Sie die Aderenden an die Klemmen der Türsprechstelle entsprechend Abb. Cbzw. Dan.
• Drücken Sie die Gummiabdeckung wieder auf die Türsprechstelle und führenSiedabeidieAderndurchdieSchlitzeinderGummiabdeckung.
  • SchiebenSiedieTürsprechstelleaufdieHalterung.
• Schrauben Sie mit dem mitgelieferten Torx-Schlüssel [24] die Torx-Schraube[23]durchdasLoch[19]indasLoch[12]festein.

8.2 Optionaler Anschluss des Relaismoduls und eines Türöffners(s.Abb.D)

• DrehenSiedievierDeckelschrauben[38]ausdemRelaismodul.
- NehmenSiedenDeckel[37]vomRelaismodulab.
- Führen Sie alle angeschlossenen Adern durch das Loch [32] im Relaismodul.
- Schließen Sie die durchgeführten Aderenden an die entsprechenden KlemmenPGND[34], POWER[33], CTRL[31] und SGND[30] an.
- Schließen Sie die zwei Aderenden einer geeigneten 12 V DC Stromversorgung an die Klemmen PGND [34] und POWER [33] im Relaismodulan.
- Verbinden Sie mit einer Kabelader die Klemme POWER [33] und die KlemmeLOCK + [35]imRelaismodul.
- Führen Sie ein Kabel durch das Loch [32] des Relaismoduls und verbinden Sie damit die Klemme PGND [34] im Relaismodul mit der einen Klemmedes Türöffners.
- Führen Sie ein Kabel durch das Loch [32] des Relaismoduls und verbinden Sie damit die Klemme LOCK- [36] im Relaismodul mit der anderen Klemmedes TüröffnersdurcheinKabel.
• StellenSiedenNO-NC-Umschalter[29]aufNO.
- Am Zeitregler [28] können Sie durch Drehen mit einem kleinen Schraubendreher eine Zeitspanne zwischen 1 Sekunden und ca. 9 Sekunden auswählen. Durch Drücken der Raute-Taste [45] für mind. 3 Sekunden entriegelt der Türöffner für die Dauer der gewählten

Zeitspanne, und Ihr Besucher hat die Möglichkeit, innerhalb dieser Zeitspannedie Türzuöffnen.

• SchraubenSiedenDeckelwiederaufdasRelaismodul.

8.3 Basis / Mobilteil

• Möchten Sie die Telefonfunktion verwenden, so verbinden Sie mit dem Telefonkabel [62] den Telefonkabel-Anschluss [61] an der Basis mit dem Telefonanschluss in Ihrer Wohnung. Benutzen Sie dazu ggf. den TAE-Adapter[63].
• Schließen Sie den Niederspannungsstecker des mitgelieferten Netzgerätes[64]andenNetzgerät-Anschluss[60]derBasisan.
  • StellenSiedieBasisandiegewünschteStelle.
  • SchiebenSiedenBatteriefachdeckel[55]vomMobilteil[39].
• Legen Sie die zwei mitgelieferten AAA Ni-MH Akkus polrichtig in das Batteriefach[53]desMobilteils.
  • SchiebenSiedenBatteriefachdeckelwiederaufdasMobilteil.
• StellenSie das Mobilteilsoindie Basis, dass die Ladekontakte [47] des Mobilteilsdie Ladekontakte[57] der Basisberühren.

9. Inbetriebnahme

• Schließen Sie das Netzgerät der Basis an die Stromversorgung an. Das MobilteilpieptzweiMal. Die Aufladung der Akkus im Mobilteil beginnt automatisch nach dem Einsetzen des Mobilteils in die angeschlossene Basis. Lassen Sie die Akkus 15 Stunden aufladen, bevor Sie das Mobilteil in Betrieb nehmen. Achten Sie auf die Akku-Ladeanzeige auf dem Display [41] (drei Balken schwarz — Akkus sind voll, ein Balken schwarz — Akkus sindfastleer). ErsetzenSiedieAkkus, wennsienachdemAufladennicht mehr ihre volle Speicherkapazität erreichen. Wenn Sie das Mobilteil in dieBasisstellen, schaltetessichautomatischein.
• Schließen Sie ggf. die 12 V Versorgung der Türsprechstelle an. Nach 2 maligem ErtönenderTürsprechstelleklingeltesam Mobilteil.
  • NehmenSiedas/MobilteilausderBasis
  • StellenSieeswiederzurückindieBasis.

NunistdieFunk-Türsprechanlagebetriebsbereit.

10. Mobilteilein-/ ausschalten

Wenn das Mobilteilausgeschaltet ist, und Sie esin die Basis stellen, schaltet essichautomatischein.

Die Tasten sowie das Display leuchten, sobald das Mobilteil aus der Basis genommen wird oder wenn eine Taste gedrückt wird. Die Beleuchtung erlischtautomatischnachca. 10 SekundenohneTastendruck.

Um das Mobilteil im Ruhezustand ein- oder auszuschalten gehen Sie wie

folgtvor:

1. Umdas Mobilteileinzuschalten, halten Sie die Taste gedrückt, bis sichdas Displayeinschaltet. Während das Mobilteil nach der Basissucht, blinktdas Signalstärke-Symbolundaufdem Displayerscheint:

Wenn das Mobilteil die Basis gefunden hat, schaltet es in den Ruhezustand, auf dem Display erscheint der Name des Mobilteils, das Signalstärkesymbol, das Batteriesymbol, das Datum und die aktuelle Zeit. Wenndas Mobilteildie Basisnichtfindet, verhältessichso, als obes sichaußerhalbder Funkreichweiteder Basisbefindenwürde.

Hinweis: Wenn die Batteriespannung sehr niedrig ist und Sie das Mobilteil in die Basis stellen, wird auf dem Display das Aufladen der Akkusangezeigt.

LADENSIEDASMOBILTEILVORDEMGEBRAUCHKOMPLETTAUF.

1. UmdasMobilteilauszuschalten, haltenSiedieTaste gedruckt, bis dasDisplayerlischt.

11. Grundeinstellungen

• Einstellung der Sprache s. Kapitel 21.5; Werkseinstellung: Deutsch
  o Einstellung von Datum und Uhrzeit s. Kapitel 21.9
• Einstellung des Klingeltons (Melodie und Lautstärke) s. Kapitel 21.3
• Einstellung der Lautstärke des Gesprächspartner s. Kapitel 21.2

12. WeitereMobilteileanmelden

Das im Lieferumfang enthaltene Mobilteil ist bereits mit der Nummer MT1 angemeldet.

An einer Basis können Sie neben einer Türsprechstelle bis zu 4 Mobilteile anmelden(s.Kapitel27"OptionalesZubehör").

• HaltenSiedie Pager-Taste ander Unterseite der Basis 5 Sekundenoder längergedrückt.
• DrückenSiedieTaste"Menü".
• Drücken Siedie Tasten oder wiederhölf, um "Anmelden" auszuwählen.
• DrückenSiedieTaste"Wählen"
• Wählen Sie mit den Tasten 📄 oder 📋 zwischen "Basis 1" bis "Basis 4" aus, d.h. weisen Sie der Basis eine von vier möglichen Speicherplätzenzu.
• DrückenSiedieTaste"Wählen"
• Sobald die Basis gefunden wurde und das Mobilteil erfolgreich angemeldetist, werden Sie aufgefordert, den PIN-Codeinzugeben (die werkseitige PINist0000).

- DrückenSiedieTaste“Wählen”. Nach der Gültigkeitsprüfung der PINertönt der Registrierungston, und die Basisvergibt eine Nummer für das Mobilteil. Wenn die eingebene PIN fehlerhaft ist, ertönt ein Warnton, und das Mobilteil kehrt in den vorherigen Zustand zurück. Wenndie Basisnicht gefundenwird, verhält sich das Mobilteilso, alsob esaußerhalb der Reichweitewäre.

13. Funkreichweite

Die Reichweiteder Funk-Übertragungistabhängig vonvielenverschiedenen Faktoren. Im Idealfall sind bei freier Sicht (zwischen Türsprechstelle und Basis sowie zwischen Basis und Mobilteil) bis zu 200 m erreichbar, in Gebäudendagegennurnochbiszu30m.

Eine Garantie für diese Reichweite ist jedoch nicht möglich, da die örtlichen Gegebenheitenam Aufstellungsortdiesenegativbeeinflussenkönnen.

Eine Verschlechterung der Reichweite ist z.B. zu erwarten durch folgende Einflüsse:

Wändeund Decken, insbesonderesolcheaus Stahlbetonoder Metall
○ Beschichtete Fenster (z.B. Energiespar-Fenster), Heizkörper, Spiegel, Metallflächen
Elektrische Leitungen und elektrische Geräte (z.B. Elektromotor, Mikrowellenherd)
- GeräteaufdergleichenoderbenachbartenFunk-Frequenz

Die Stärke der empfangenen Funksignale wird oben links auf dem Display [41] mit dem Sigenzürke-Symbol >>>

blinkendesSymbol = schlechtesbzw.fehlendesSignal durchgehendesSymbol = guteVerbindung

14. Türsprechfunktion

• Nach Drücken der Klingeltaste [3] klingelt es sowohl an der Türsprechstelle als auch an allen angemeldeten Mobilteilen bis zu eine MinutelangundaufdemDisplayerscheint z.B. "MT2Ruft".
• Um mit dem Besucher zu sprechen, nehmen Sie ein Mobilteil aus der Basisbzw.drückenSiedieTaste 📄.
• UmdasGesprächzubeenden,drückenSiedieTaste bzw.stellen SiedasMobilteilwiederindieBasis.
• IsteinTüröffner anderTürsprechstelleangeschlossen, sokönnen Sie die Tür entriegeln, indem Sie ca. 4 Sekunden lang die Raute-Taste drücken.
• Drückt Ihr Besucher die Klingeltaste, während Sie ein Telefongespräch führen, dann hören Sie ein Anklopfsignal. Sie können allerdings das GesprächmitdemBesuchanderTürsprechstellenichtannehmen.Istein weiteresMobilteilangemeldet,klingeltdiesesMobilteil,undSiekönnen mitdiesemmitdemBesuchersprechen.

15. Beschreibung der Tasten/ Display

15.1 Tastenfunktionen

Wählen/Lautsprecher[50]

anrufen/einen Anruf annehmen; Taste aktiviert den Lautsprecher, wenn sie während eines Gespräches gedrückt wird

Ende/Ein/Aus[44]

einGespräch beenden; durch langes Drückenwird das Telefon ein-/ausgeschaltet

Menü-Taste[51]

im Ruhezustand die Menüfunktionen öffnen; Auswahl und Aktionbestätigen; Flasheingeben

Wahlwiederholung/Zurück[42]

Wahlwiederholung; zum vorherigen Menüpunkt zurückkehren; während eines Gespräches das Mikrofon stummschalten; eine falsche Eingabelöschen

Navigationstasten/weitereFunktionen[43]

nachoben/Anruferliste[65] in Listen und Menüoptionen nach oben blättern; die Lautstärke des Hörers/Lautsprechers während eines Gesprächeserhöhen; die Anruferlisteöffnen.

nachunten/Telefonbuch[66] in Listen und Menüoptionen nach unten blättern; die Lautstärke des Hörers/Lautsprechers während eines Gesprächesverringern; das Telefonbuchöffnen.

INT-Taste[67] einen internen Anruf zu einem anderen Mobilteil tätigen; einen eingehenden Anruf an ein anderes Mobilteil weiterleiten; eine Konferenzschaltung mit einer externen Telefonleitung und einem internen Mobilteileinrichten

Wahlwiederholung[68] die Wahlwiederholungsliste öffnen; eine Pause einfügen, wenn Sieeine Nummervorabwählen

Stern[48]

Tastensperreein-/ausschalten;Konferenzschaltungeinrichten

Raute[45]

Türöffneraktivieren

0-9

Zahlen0-9/BuchstabenvonA-Z/Zeichen

Tastenbelegung:

Taste	Zeichen in angezeigter Reihenfolge
0	Leerzeichen	&	/	.
1	-	1	@	_
2	A	B	C	2
3	D	E	F	3
4	G	H	I	4
5	J	K	L	5
6	M	N	O	6
7	P	Q	R	S	7
8	T	U	V	8
9	W		X	Y	Z

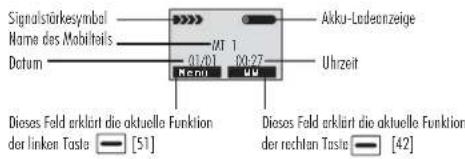

15.2 SymboleaufdemDisplay

zusätzlicheSymbole:

(0) zeigtan,dassdieLeitungbesetztist

zeigt an, dass ein oder mehrere Anrufe nicht angenommen wurden; wenndasSymbolblinkt, istdieAnruferlistevoll

zeigtan,dassdieFreisprech-Funktionaktiviertist

-0 zeigtan,dassdieTastensperreaktiviertist

16. Grundfunktionen

Alle Beschreibungen in dieser Anleitung gelten für das Mobilteil im Ruhezustand. UmdenRuhezustandeinzustellen, drückenSiedieTaste

16.1 Anrufen

• NehmenSiedasMobilteilausderBasis.
- Drücken Sie die Taste 📄. Auf dem Display erscheinen das Symbol (4) und die Dauer, wie lange der Telefonhörer abgehoben ist in Stunden: Minuten: Sekunden, das Mobilteil ist jetzt nicht mehr im Ruhezustand.
• GebenSieeineTelefonnummerein.
- Um den Anruf zu beenden, drücken Sie entweder die Taste 📞, oder stellenSiedas/MobilteilwiederindieBasis.

Siekönnen diegewünschte Telefonnummer auch im Ruhezustand eingeben. So können Sie Korrekturen vornehmen, bevor die Nummer gewählt wird. Gehen Siefolgendermaßenvor:

• NehmenSiedasMobilteilausderBasis.
- Geben Sie eine Telefonnummer ein. Falls Ihre Telefonanlage dies erfordert, können Sie auch die Taste ☐ drücken, um eine Pause einzugeben, eserscheint "P" aufdemDisplay.
- Überprüfen Sie sie. Wenn Sie beim Eingeben der Telefonnummer einen Fehler gemacht haben, drücken Sie die Taste "Lösch." —, um die zuletzteingegebene Zifferzulöschen.
- Wenn die Telefonnummer korrekt angezeigtwird, drücken Sie die Taste 📄. Das Mobilteilwähltnundie Telefonnummer.
- 9 Um den Anruf zu beenden, drücken Sie entweder die Taste 📷, oder stellenSiedasMobilteilwiederindieBasis.

16.2 EinenAnrufannehmen

Wenn ein neuer Anruf eingeht, wird er auf dem Display angezeigt und das Telefonklingelt.

Wenn der Anrufer identifiziert werden kann, erscheint seine Telefonnummer aufdemDisplay.

• Um den Anruf anzunehmen, drücken Sie die Taste 📄. Wenn Sie die Automatische Rufannahmeeingestellthaben, nehmen Siedas Mobilteil einfachausder Basis, umden Anrufanzunehmen.
• Umden Anrufzubeenden, drückenSieentwederdieTaste, oder stellen Sie das Mobilteil wieder in die Basis. Nach dem Auflegen zeigt dasDisplaydieDauerdesAnrufesan.

16.3 Mikrofonstummschalten

Während eines Gespräches können Sie das Mikrofon Ihres Mobilteils vorübergehend ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann. Beispiel: Siemöchteneineranderen Personim Raumetwassagen, das Ihr Gesprächspartmernichthörensoll.

• Um Ihr Mikrofon stumm zu schalten, drücken Sie während des Gespräches die Taste "Stumm". And am Display erscheint "Stumm".
• Um die Stummschaltung rückgängig zu machen, drücken Sie noch einmaldieTaste"Stumm"

16.4 Lautstärkeeinstellen

WährendeinesGesprüches könnenSiemitdenTasten oder die Lautstärke des Mobilteils (oder des Lautsprechers beim Freisprechen) von "Hörerlauts.1" bis"Hörerlauts.5"auswählen. Diegewählte Lautstärkewird auf dem Display angezeigt. Sie können die Lautstärke auch im Menü unter "AudioEinst.(ellen)"einstellen.

16.5 Wahlwiederholung

- DrückenSieimRuhezustanddieTaste bzw. dieTaste "WW" DasDisplayzeigtdiezuletztgewählteRufnummeran.

- DrückenSiedieTaste, und die Nummerzuwählen. Ihr Telefon speichert die letzten 10 Rufnummern in einer Wahlwiederholungsliste.

Hinweise:

- WennkeineNummerngefundenwerden, wird "Leer" angezeigt. - Wenn die Wahlwiederholungsliste voll ist, wird beim Wählen einer neuen Nummerdieälteste Nummerinder Listeautomatischgelöscht.

Eine Rufnummer in der Wahlwiederholungsliste suchen und wählen

- Um im Speicher zu blättern, drücken Sie wiederholt die Tasten oder bis Siediegewünschte Rufnummerfinden.

Einträgeder Wahlwiederholungslisteverwalten

Siekönnen Rufnummernausder Wahlwiederholungslisteindas Telefonbuch übernehmenoderausder Listelöschen.

• WählenSiediegewünschteRufnummeraus.
- DrückenSiedieTaste"Mehr".
- Wählen Sie mit den Tasten ⚠️ und Ⓤeineder folgenden Optionen aus:

° Nr. speichern: übernimmt die Rufnummer in das Telefonbuch. Vervollständigen Sie den Eintrag im Telefonbuch, indem sie bei Schritt 4 beginnen, wie im Kapitel 19.2 beschrieben (die Rufnummeristbereitsimentsprechenden Feldeingegeben).
- Löschen:löschtdieausgewählte Rufnummer.
- Allelösch.:löschtdiegesamteWahlwiederholungsliste.

- UmdenVorgangzubeenden,drückenSiedieTaste"Zurück" Hinweis:

Wenn Sie die Option "Löschen" oder "Alle lösch." gewählt haben, werden Siedurch die Mitteilung "Bestätigen?" gebeten, die Löschung zubestätigen. Zur Bestätigung drücken Sie die Taste "OK", zum Abbrechen die Taste "Abbre."

16.6 Tastensperre

Wenn Sie diese Funktion wählen, sind alle Tasten gesperrt. Sie können jedoch Anrufe mit der Taste 📄 annehmen. Wenn Sie auflegen, schaltet das Telefon die Tastensperre wieder ein. Diese Funktion ist nützlich, um ein versehentliches Drückender Tastenzuverhindern.

- Um die Tastensperre einzuschalten, halten Sie die Taste 📄 im Ruhezustand gedrückt, bis auf dem Display "Tastensperre" und das Symbol ersteint.

- Um die Tastensperre auszuschalten, halten Sie die Taste ☐ erneut gedrückt, bisdas Symbol außer-●-Displayerlischt.

Hinweis:

Wenn Sie bei eingeschalteter Tastensperre auf eine Taste drücken, hören Sie einen Warnton, und auf dem Display erscheint noch einmal die Meldung "Tastensperre".

16.7 Freisprechen

Während eines Gespräches können Sie den eingebauten Loutsprecher im Mobilteil einschalten. In diesem Modus können Sie Ihr Mobilteil einfach ablegen(z.B.aufeinemTisch)undfreisprechen.

• Um die Funktion einzuschalten, drücken Sie die Taste während einesGespräches. DasSymbol erscheIntaufdemDisplay.
• Um die Funktion auszuschalten und im normalen Modus weiterzusprechen, drücken Sienocheinmaldie Taste. Das symbol erlischt.

Hinweise:

• Vergewissern Sie sich, dass Sie den Lautsprecher ausgeschaltet haben, bevorSiedasMobilteilanIhrOhrhalten.
• Hinweise zur Einstellung der Lautstärke des Lautsprechers finden Sie im Kapitel 22.2.

16.8 Flashsignal

Wenn eine Rufnummer besetzt ist, können Sie durch Drücken der Taste "R" e-Flashsignal senden. Diese Taste wird in Verbindung mit speziellen Diensten verwendet (z.B. Anklopfen), die möglicherweise von IhremProvider zur Verfügunggestellt werden. Weitere Einzelheiten erfahren Sievon IhrerTelefongesellschaft.

Um die genannten speziellen Dienste zu nutzen, drücken Sie einfach die Taste "R", worndie Leitungbesetztist. Aufdem Displayerscheint "R".

16.9 Mobilteilsuchen(Pager-Funktion)

Sie können alle Mobilteile mit Hilfe der Basis suchen. Sie klingeln dann mit einem speziellen Ton. Dies kann nützlich sein, um verlorengegangene Mobilteilezusuchen.

• Drücken Sie die Pager-Taste [59] auf der Unterseite der Basis (weniger als 5 Sekunden). Alleander Basiserreichbareundregistrierte Mobilteile klingelnca. 60 Sekundenlang.
• Umdas Suchenvorzeitigzu beenden, drücken Sienocheinmal die Taste [59] ander Basisodereine beliebige Taste auf einem Mobilteil.

Hinweis:

WennSie diePager-Taste[59]5 Sekundenoder längerdrücken, schaltetdie BasisindenAnmeldemodusum.

17. Menü-Navigation

UmeinenMenüpunkteinzustellen:

• DrückenSiedieTaste"Menu" —umdieMenüpunktezusehen.
• Um durch die Menüpunkte zu blättern, drücken Sie wiederholt die Tasten ☐ oder .
• Um einen Menüpunkt auszuwählen, drücken Sie die Taste "Wählen" —, sobaldvordemgewünschtenMenüpunktderCursorsteht.
  • BeiBedarfwiederholenSiediesenVorgang.

UmindenRuhezustandzurückzukehren:

WennSiedieTaste"Zurück" ☐ineinembeliebigenMenü (mitAusnahme des Zahlen- oder Texteingabemodus) drücken, kehrt das Telefon auf die vorherigeMenü-Ebenezurück.

UmindenRuhezustandzurückzukehren,drückenSiedieTaste Das Telefon kehrt automatisch aus jedem Menü in den Ruhezustand zurück, wenninnerhalbvon40SekundenkeineTastegedrücktwird.

17.1 Menü-Übersicht

Anruferlis.(Anruferliste)

Nr.speichern/ Löschen/ Allelösch.(en)

Telefonbuch

NeuerEintr.(ag)

Ändern

Löschen

Allelösch.(en)

Speich.Stat(Telefonbuch-Status)

BSEinstell.(EinstellungenzwischenBasisundMobilteil)

MTabmelden(MobilteilvonderBasisabmelden)

Wahlverfahr.(Wahlmodus)

Flashzeit

PINändern

Zurücksetzen(BasisaufdieWerkseinstellungzurücksetzen)

MTEinstell.(EinstellungenamMobilteil)

Alarm(Weckereinstellen)

AudioEinst.(Lautstärkeneinstellen)

RuftonEinst. (Klingeltoneinstellen(MelodieundLautstärke))

TonEinst.(Tastentöneeinstellen)

Sprache(SpracheaufdemDisplayauswählen)

MTName(NamedesMobilteils)

AutoAnnahme(AutomatischeRufannahme)

Kontrast(KontrastdesDisplayseinstellen)

Datum&Zeit(DatumundUhrzeiteinstellen)

BasisWahl(eineBasisauswählen)

Zurücksetzen(MobilteilaufWerkseinstellungzurücksetzen)

Anmelden(MobilteilaneinerBasisanmelden)

Basis1/Basis2/Basis3/Basis4

18. Anruferliste(Anruferlis.)

BeieinemAnrufwird die RufnummerdesAnrufersaufdemDisplayangezeigt (CLIP-Funktion), wenn sie von seinem Provider übermittelt wird und er sie nichtunterdrückthat. Wenn Sie einenodermehrere Anrufe nicht annehmen, erscheint das Symbol ← auf dem Display. Ist die Anruferliste voll, blinkt dasSymbol.

UNBEKANNT - diese Meldung erscheint, wenn die Rufnummer vom Provider nichtübermitteltwird

PRIVAT - diese Meldung erscheint, wenn der Anrufer die Rufnummernübermittlungunterdrückt.

18.1 Rufnummernansehenundwählen

• DrückenSiedieTaste"Menü".
• Drücken Sie die Taste "Wählen" in "Anruferlis." auszuwählen. Die Nummer des letzten Anrufers wird angezeigt. (Sie können die Nummer des letzten Anrufers auch direkt durch Drücken der Taste im Ruhezustandöffnen.)
• Wählen Sie die gewünschte Rufnummer mit den Tasten ☐ oder ☐ aus.
  • ZumWähleneinerRufnummerdrückenSiedieTaste.
  Hinweis: Bereits angesehene Nummern erscheinen oben rechts mit dem Symbol ↑, Nummern, die zum ersten Mal angesehen werden, erscheinen mitdemSymbol ↓.

18.2 Rufnummern in das Telefonbuch übernehmen (Nr. speichern)

• DrückenSiedieTaste"Menu".
• DrückenSiedieTaste "Wählen", um Anruferlis. "auszuwählen.
• Wählen Sie die gewünschte Rufnummer mit den Tasten oder aus.
• DrückenSiedieTaste"Mehr" es erscheint"Nr.speichern".
• Drücken Sie die Taste "Wählen" und geben Sie den Namen ein. Falsch eingegebene Buchstaben können Sie mit der Taste "Lösch." — löschen.

- DrückenSiedieTaste"Weiter".EscheintdieRufnummer.

- Drücken Sie die Taste "Weiter" — . Wählen Sie mit den Tasten und den Klingelton, den Sie der Rufnummer zuordnen möchten, aus.

- Drücken Sie die Taste "Speich" zur Bestätigung und zum Beenden des Vorgangs. Das Telefonpiept zur Bestätigung einmal.

Hinweis: Wurde diese Telefonnummer bereits in das Telefonbuch übernommen, schaltetsichdas Telefonnachderletzten Bestätigungaus.

18.3 Eine oder alle Rufnummern aus der Anruferliste löschen (Löschen bzw. Alle lösch.)

• DrückenSiedieTaste"Menu".
• DrückenSiedieTaste"Wählen", um "Anruferlis." auszuwählen.
• Wählen Sie die gewünschte Rufnummer mit den Tasten ⚠️ oder 📞 aus.
• DrückenSiedieTaste“Mehr“, escheint“Nr.speichern“.
• Wählen Sie mit den Tasten ☐ oder ☐ "Löschen" bzw. "Alle lösch."
• Drücken Sie die Taste "Wählen" —. Auf dem Display erscheint "Bestätigen?".
• Drücken Sie die Taste "OK" ☐ zur Bestätigung. Sie hören einen Piepton, und das Displayzeigtdienächste Rufnummeran.

19. Telefonbuch

In dem integrierten Telefonbuch des Mobilteils können Sie häufig verwendete Rufnummern speichern, so dass Sie einen Anruf tätigenkönnen, ohnedie Rufnummereingebenzumüssen. Siekönnenmax. 50 Telefonnummerspeichern.

Telefonbuch-Eintragansehenundwählen

• DrückenSieimRuhezustanddieTaste.
• DrückenSiedieTasten ☐ oder ☐ wiederholt, bisdergewünschte Nameeinschließlichzugrhörigen Rufnummererscheint.
• Drücken Sie die Taste "Wählen" — oder die Taste 🔍, um die Nummerzuwählen.

19.1 Telefonbuch-Einträge hinzufügen (Neuer Eintr.)

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und Telefonbuch aus.
• DrückenSiedieTaste"Wählen".Escheint"NeuerEintr."
• Drücken Sie noch einmal die Taste "Wählen" —. Auf dem Display wird "Name?" angezeigt.
  • GebenSiedengewünschtenNamenein (s.TabelleinKapitel16.1)
• Drücken Sie "Weiter" — zur Bestätigung. Auf dem Display wird "Nummer?" angezeigt.
  • GebenSiediegewünschteRufnummerein(max.20Stellen).
• DrückenSie"Weiter" zum Bestätigung.
• Wählen Sie mit den Tasten ☐ oder ☐ den Klingelton, den Sie der Rufnummerzuordnenmöchten, aus.
• DrückenSiedieTaste"Speich" zu Bestätigung.

Hinweise:

• WennSiebeiderEingabederRufnummereinenFehlermachen, können Sie ihn mit der Taste "Lösch." korigieren. Bei jedem Drücken der TastewirddieletzteZiffergelöscht.
• Wahlpause: Eine Wahlpause ist sinnvoll, wenn Sie auf einen Sprachserver zugreifen, wie z.B. beim Telefonbanking. Eine Wahlpause bietet eine Verzögerung von 3 Sekunden. Wenn Sie beim Wählen einer Rufnummer im Ruhezustand oder Speichern einer Rufnummer eine Pauseeinfügenmöchten, drücken Sie dieTaste, über Buchstabe Rerscheint.

19.2 Telefonbuch-Einträgeändern (Ändern)

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und Telefonbuch aus.
• DrückenSiedieTaste"Wählen".Escheint"NeuerEintr.".
• WählenSiemitdenTasten und Ändern aus.
• DrückenSiedieTaste"Wählen".
• WählenSiemitdenTasten und dengewünschtenEintragaus.
• DrückenSiedieTaste"Wählen" zu Bestätigung.
• Falls nötig, drücken Sie die Taste "Lösch." —, um Buchstaben zu löschen. Geben Siedanndenneuen Namenein.
• DrückenSie "Weiter" zombestätigung.
• ÄndernSieggf.dieRufnummer.
• DrückenSie"Weiter" zur Bestätigung.
• Ändern Sie ggf. mit den Tasten ☐ oder ☐ den Klingelton, den Sie der Rufnummerzuordnenmöchten.
• DrückenSiedieTaste"Speich" zur Bestätigung.

19.3 Einen bzw. alle Einträge aus dem Telefonbuch löschen (Löschen Alle lösch.)

• DrückenSiedieTaste"Menu".
• WählenSiemitdenTasten und Telefonbuch aus.
• DrückenSiedieTaste"Wählen".Escheint"NeuerEintr.".
• Wählen Sie mit den Tasten 🚠️ und 📄 "Löschen" bzw. "Alle lösch." aus.
• DrückenSiedieTaste"Wählen".
• WählenSieggf.mitdenTasten und dengewünschtenEintrag aus.
• Drücken Sie die Taste "Wählen" — zur Bestätigung. Es erscheint "Bestätigen?".
• Drücken Sie "OK" — zur Bestätigung. Das Mobilteil piept zur Bestätigung.

19.4 Telefonbuch-Status (Speich.Stat.)

Der Status des Telefonbuchs zeigt die Anzahl der vorhandenen Telefonbucheinträgean. Maximalsind50Einträgemöglich.

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und "Telefonbuch" aus.
• DrückenSiedieTaste"Wählen".Escheint"NeuerEintr.".
• WählenSiemitdenTasten und "Speich.Sfet" aus.
• Drücken Sie die Taste "Wählen". Es in scheintz. B. "11/50", das heißt, im Telefonbuchgibtes 11 von 50 möglichen Einträgen.

20. Einstellungen zwischen Basis und Mobilteil (BS Einstell.)

20.1 Mobilteil von der Basis abmelden (MT abmelden)

Mit dieser Funktion können Sie ein zusätzliches an der Basis angemeldetes Mobilteil (TFO4M) abmelden. Diese Abmeldung müssen Sie am Mobilteil, welchesimSetenthaltenist, vornehmen.

DasimSetenthalteneMobilteilkönnenSienichtabmelden.

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und "BSEinstell" aus.
• DrückenSiedieTaste"Wählen".Esetscheini"MTabmelden".
• Drücken Sie die Taste "Wählen" ☐. Auf dem Display erscheint "PIN ?".
  • GebenSiedieaktuellePINein(diewerkseitigePINist"0000").
• DrückenSiedieTaste"OK".
• Wählen Sie mit den Tasten ☐ oder ☐ ein Mobilteil (MT 1 bis MT5) aus.
• Drücken Sie die Taste "Wählen" — zur Bestätigung. Das Mobilteil pieptzurBestätigung.

20.2 Wahlmodus(Wahlverfahr.)

Diese Einstellung ist nurnotwendig, wenn IhreTelefonanlage dieserfordert, sieheBedienungsanleitungderTelefonanlage.

Siekönnenden Wahlmoduswiefolgtändern:

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und "BSEinstell" aus.
• DrückenSiedieTaste"Wählen".Eserscheinf"MTabmelden".
• WählenSiemitdenTasten oder "Wahlverfahr." aus.
• Drücken Sie die Taste "Wählen" ☐ . Der Cursor zeigt die aktuelle Einstellungen.
• WählenSiemitdenTasten und dengewünschtenWahlmodus ("Tonwahl" oder "Impulswahl").
• DrückenSiedieTaste"Speich".SiefäreneinenBestätigungston.

Hinweis:

Wenn Sie sich nicht sicher sind, welchen Wahlmodus Sie wählen müssen, wenden Siesichbittean Ihrenörtlichen Service-Provider.

Werkseinstellung: Tonwahl

20.3 Flashzeit

Diese Einstellung ist nurnotwendig, wenn IhreTelefonanlage dieserfordert, sieheBedienungsanleitungderTelefonanlage.

SiekönnendieFlash-Zeitwiefolgtändern:

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und "BSEinstell" aus.
• DrückenSiedieTaste"Wählen".Eserscheint"MTabmelden".
• WählenSiemitdenTasten oder Flashzeit aus.
• Drücken Sie die Taste "Wählen" — . Der Cursor zeigt die aktuelle Einstellungen.
• Wählen Sie mit den Tasten ☐ oder ☐ "Flash-1" (kurz) oder "Flash-2"(lang).
• DrückenSiedieTaste"Speich".SichöreneinenBestätigungston.

Werkseinstellung:Flash-1

20.4 PINändern

MitdieserFunktionkönnenSiediePINDerBasisändern.

DiewerkseitigePINist0000.

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und "BSEinstell" aus.
• DrückenSiedieTaste"Wählen".Escheint"MTabmelden".
• WählenSiemitdenTasten oder "PINändern" aus.
• DrückenSiedieTaste"Wählen".Escheint"PIN ?".
  • GebenSiedieaktuellePINein.
• DrückenSiedieTaste"Weiter". Eserscheinl"NeuePIN".
  • GebenSie4ZiffernfürIhreneuePINein.
• DrückenSiedieTaste"Weiter".Eserscheint"Bestäti.".
  • GebenSienochmaldie4ZiffernfürIhreneuePINein.
• Drücken Sie die Taste "Speich". Es erlöntein Tonzur Bestätigung. Jetzt ist Ihre neue PIN aktiv.

Hinweis:

Merken Sie sich unbedingt Ihre neue PIN. Wenn Sie Ihre PIN verlieren, können Sie keine Veränderungen mehr am Gerät vornehmen, bei denendie PINeingegebenwerdenmuss.

20.5 Basis auf Werkseinstellung zurücksetzen (Zurücksetzen)

Mit dieser Funktion können Sie die Basis auf die Werkseinstellungen zurücksetzen.

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und BSEinstell.aus.
• DrückenSiedieTaste"Wählen".Escheint"MTabmelden".
• WählenSiemitdenTasten oder "Zurücksetzen" aus.
• DrückenSiedieTaste"Wählen".Escheinf"PIN?",
  • GebenSiedieaktuellePINein.
• DrückenSiedieTaste"Rücks."

21.EinstellungenamMobilteil(MTEinstell.)

21.1 Weckereinstellen(Alarm)

SiekönnenamMobilteileineWeckzeiteinstellen.

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und MTEinstelltaus.
• DrückenSiedieTaste"Wählen".Eserscheint"Alarm".
• Drücken Sie die Taste "Wählen". Der Cursor zeigt die aktuelle Einstellungen.

- WählenSiemitdenTasten und „Aus“ oder „An“.

- DrückenSiedieTaste"Wählen".

- Wenn Sie AN gewählt haben, wird die zuletzt eingegebene Weckzeit angezeigt.

- Geben Sie jetzt mit den numerischen Tasten 0 bis 9 die Weckzeit im 24-Stunden-Format HH: MM (Stunden: Minuten) ein.

- DrückenSiedieTaste"Weiter".DasMobilteilpiept.

- Wählen Sie mit den Tasten 📁 und 📄 "Snooze an" oder "Snoozeaus"(Schlummermodusein-oderausgeschaltet).

- DrückenSiedieTaste"Speich".

Hinweise:

- WennSieSnoozeausgewählthaben, dannertöntderWeckruffürca.40 SekundenzurWeckzeit.MitdemDrücken einerbeliebigenTastekönnen Sieden Weckrufvorzeitigbeenden. ZumAbstellendes Weckrufsmüssen Sie wie oben beschrieben unter "Alarm" die Einstellung "Aus" wählen, sonsterfolgtderWeckruferneutamnächstenTag.

- Wenn Sie Snooze an wählen, ertönt der Weckruf in regelmäßigen Abständen ca. alle 10 Minuten, bis die Akkus des Mobilteils leer sind. Mitdem Drückeneinerbeliebigen Taste(außerderTaste) können Sie den Weckruf vorzeitig beenden, nach 10 Minuten erfolgt dann ein neuerWeckruf.ZumAusstellendesWeckrufsdrückenSiedieTaste, jedoch erfolgt der Weckruf erneut am nächsten Tag. Um den Weckruf komplett auszuschalten, müssen Sie wie oben beschrieben unter "Alarm" dieEinstellung"Aus" wählen.

- WennSie Snoozeausgewählthaben, dannertöntderWeckruffürca.40 SekundenzurWeckzeit.MitdemDrücken einerbeliebigenTastekönnen Sieden Weckrufvorzeitigbeenden. ZumAbstellendes Weckrufsmüssen Sie wie oben beschrieben unter "Alarm" die Einstellung "Aus" wählen, sonsterfolgtderWeckruferneutamnächstenTag. - Wenn Sie Snooze an wählen, ertönt der Weckruf in regelmäßigen Abständen ca. alle 10 Minuten, bis die Akkus des Mobilteils leer sind. Mitdem Drückeneinerbeliebigen Taste(außerderTaste) können Sie den Weckruf vorzeitig beenden, nach 10 Minuten erfolgt dann ein neuerWeckruf.ZumAusstellendesWeckrufsdrückenSiedieTaste, jedoch erfolgt der Weckruf erneut am nächsten Tag. Um den Weckruf komplett auszuschalten, müssen Sie wie oben beschrieben unter "Alarm" dieEinstellung"Aus" wählen.

Werkseinstellung:AUS

21.2 Lautstärkeneinstellen(AudioEinst.)

Sie können die Lautstärke des Mobilteils oder des Lautsprechers beim Freisprechen einstellen:

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und MTEinstellung aus.
• DrückenSiedieTaste"Wählen".Escheint"Alarm".
• WählenSiemitdenTasten oder "AudioEinst" aus.
• DrückenSiedieTaste"Wählen".

- WählenSiemit denTasten 📄 und "Lautsp.lau." (Lautsprecher Lautstärke) oder "Hörerlauts." (Mobilteil Lautstärke) aus.

• Drücken Sie die Taste "Wählen" ☐. Das Displayzeigt die aktuelle Einstellungen.
• WählenSiemit denTasten oder dieLautstärkeaus ("Stufe 1"bis"Stufe5").
• DrückenSiedieTaste"Speich".

Werkseinstellung:beibeiden:Stufe3

21.3 Klingelton einstellen (Melodie und Lautstärke) (RuftonEinst.)

Sie können sowohl den Klingelton bei eingehendem Anruf aus dem Telefonnetzwerk ("Rufton Ext.") als auch den Klingelton bei Anruf von der Türsprechstelle oder anderen Mobilteilen ("Rufton Int."), die bei derselben Basisregistriertsind, auswählenunddie Lautstärkeeinstellen.

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und "MTEinstell." aus.
• DrückenSiedieTaste"Wählen".Escheinl"Alarm".
• WählenSiemitdenTasten oder "RuffonEinst." aus.
• DrückenSiedieTaste"Wählen".

- Wählen Sie mit den Tasten oder "Rufton Int" oder "Rufton Ext." aus.

• DrückenSiedieTaste"Wählen".
• WählenSiemitdenTasten oder "Melodie" oder "Lautstärke".

- Drücken Sie die Taste "Wählen" — . Der Cursor zeigt die aktuelle Einstellungen.

- Wählen Sie mit den Tasten ▲ oder □ einen Klingelton von "Melodie 1" bis "Meldodie 10" ausoder stellen Siedie Lautstärke von "Stufe 1" bis "Stufe 5" ein bzw. ganz aus (Einstellung "Aus"). Beim Einstellen des Klingeltons oder der Lautstärke spielt das Telefon die ausgewählte Melodie oder klingeltinderausgewählten Lautstärke.

- DrückenSiedieTaste"Speich" zut Bestätigung.

Werkseinstellung:

Melodie: RuftonExt.: Melodie1

RuftonInt.: Melodie8

Lautstärke: beibeiden: Stufe3

21.4 Tastentöneein-bzw.ausstellen(TonEinst.)

Tastenton:

Ihr Mobilteil kann jedes Drücken einer Taste mit einem Ton bestätigen.

DiesenTastentonkönnenSieausschalten.

Reichweite:

Das Mobilteil gibteinen Warnton, wennes sichaußerhalb der Reichweitezur

Basisbefindet. Diesen Warntonkönnen Sieausschalten.

- DrückenSiedieTaste"Menü".

• WählenSiemitdenTasten und MTEinstell.aus.
• DrückenSiedieTaste"Wählen".Escheint"Alarm".
• WählenSiemitdenTasten oder TonEinstus.
• DrückenSiedieTaste"Wählen".
• Wählen Sie mit den Tasten oder "Tastenton" oder "Reichweite" aus.
• Drücken Sie die Taste "Wählen". Der Cursor zeigt die aktuelle Einstellungen.
• Wählen Sie mit den Tasten oder "Aus" oder "An" aus, um die Funktionaus- odereinzuschalten.
• DrückenSiedieTaste"Speich".

Hinweise:

• Bei normalem Gebrauch wird empfohlen, die Tastentöneeinzuschalten. DiesvereinfachtdieBedienungdesTelefons.
• In einigen Fällen ertönt ein Warnton, wenn eine falsche Taste gedrückt wird. Diesen Warntonkönnen Sieunter "Tastenton" nichtausschalten.

Werkseinstellung:

Tastenton: An

Reichweite: An

21.5 SpracheaufdemDisplayauswählen(Sprache)

Das Mobilteil unterstützt mehrere vordefinierte Sprachen: Deutsch, Italienisch, Niederländisch, Russisch, Polnisch, Englisch, Französisch, Spanisch. SiekönnendieSprachederDisplay-Textewiefolgtändern:

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und "MTEinstell."aus.
• DrückenSiedieTaste"Wählen".Escheint"Alarm".
• WählenSiemitdenTasten oder "Sprache" aus.
• Drücken Sie die Taste "Wählen" — . Der Cursor zeigt die aktuelle Einstellungen.
• Wählen Sie mitden Tasten ▲ oder □ zwischen Sprachenaus. Jede Sprachewirdinihrer Übersetzungangezeigt.
• DrückenSiedieTaste"Speich".SichöreneinenBestätigungston.

Werkseinstellung: DEUTSCH

21.6 Name des Mobilteils/Türsprechstelle (MT Name)

Der werkseitige Name der im Set beinhalteten Komponenten ist MT 1 (Mobilteil) und MT 2 (Türsprechstelle). Der werkseitige Name eines Mobilteils bzw. einer Türsprechstelle nach der Registrierung ist "MT N". Die Nummer N = 1 bis 5 zeigt die Reihenfolge an, in welcher das Gerät an der Basisregistriertwurde. Der Namewirdim Ruhezustandangezeigt.

Siekönnen einenzusätzlichen Namenfür das Mobilteleinfügen, sodass Sie

z.B. beimehrerenTelefonhörerndengesuchtenbessererkennenkönnen:

• DrückenSiedieTaste"Menu".
• WählenSiemitdenTasten und MTEinstell aus.
• DrückenSiedieTaste"Wählen".Escheint"Alarm".
• WählenSiemitdenTasten oder MTName aus.
• Geben Sie den Namen des Mobilteils (max. 12 Zeichen) mit den alphanumerischenTasten ein(mit der Taste“Lösch.“ könnenSie beiBedarfdasletzteZeichenlöschen).
• DrückenSiedieTaste"Speich".SichoreneinenBestätigungston.

Hinweis:

Wenn Sie intern ein anderes Mobilteil anrufen, erscheint dort auf dem Display "MTNRuft", und nichtdervonlhneneingegebeneName.

21.7 Automatische Rufannahme (AutoAnnahme)

MitdieserFunktionkönnenSiedas Mobilteilbei einemAnruf einfachaus der Basis nehmen, ohne eine Taste zu drücken, um den Anruf entgegenzunehmen.

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und MTEinstell aus.
• DrückenSiedieTaste"Wählen".Escheint"Alarm".
• WählenSiemitdenTasten oder "AutoAnnahme" aus.
• Drücken Sie die Taste "Wählen" — . Der Cursor zeigt die aktuelle Einstellungen.
• Wählen Sie mit den Tasten ☐ oder ☐ "Aus" oder "An" aus, um die Funktionaus-odereinzuschalten.
• DrückenSiedieTaste"Speich". SichbreneinenBestätigungston.

Werkseinstellung: An

21.8 DisplayKontrasteinstellen(Kontrast)

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und MTEinstell aus.
• DrückenSiedieTaste"Wählen".Escheint"Alarm".
• WählenSiemitdenTasten oder Kontrastaus.
• Drücken Sie die Taste "Wählen" —. Die aktuelle Einstellung wird angezeigt.
• WählenSiemitdenTasten oder diegewünschteEinstellung zwischen"00"(geringerKontrast)und"16"(starkerKontrast)aus.

- DrückenSiedieTaste"Speich".StehöreneinenBestätigungston.

Werkseinstellung:16

21.9 DatumundUhrzeiteinstellen(Datum& Zeit)

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und MTEinstell. aus.
• DrückenSiedieTaste"Wählen".Escheinf"Alarm".
• WählenSiemitdenTasten oder "Datum &elt" aus.
• DrückenSiedieTaste"Wählen".
• WählenSiemitdenTasten oder zwischen "Datumsformat", "Zeitformat", "Datumeinst." und "Zeiteinst." aus.
• Drücken Sie die Taste "Wählen" ☐ . Der Cursor zeigt die aktuelle Einstellungen.

Datumsformat

- Wählen Sie mit den Tosten oder TT-MM (Tag-Monat) oder MM-TT(Monat-Tag) aus.

- DrückenSiedieTaste"Speich".

Zeitformat

- Wählen Sie mit den Tasten oder "12Std." (12 Stunden Rythmus) oder "24Std." (24 Stunden Rythmus) aus.

- DrückenSiedieTaste"Speich". — Datumeinst.(ellen)

- GebenSiedasDatumimmitdennumerischenTastenObis9ein.

- DrückenSiedieTaste"Speich".

Zeiteinst.(ellen)

- GebenSiedieUhrzeitmitdennumerischenTastenObis9ein.

- DrückenSiedieTaste"Speich".

Werkseinstellung:

Datumsformat:TT-MM/Zeitformat:24Std.

21.10 EineBasisauswählen(BasisWahl)

Mit dieser Funktion können Sie eine am Mobilteil angemeldete Basis auswählen (maximal können 4 Basisstationen an einem Mobilteil angemeldetwerden).

• DrückenSiedieTaste"Menu".
• WählenSiemitdenTasten und "MTEinstell" aus.
• DrückenSiedieTaste"Wählen".Eserscheinf"Alarm".
• WählenSiemitdenTasten oder "BasisWahl" aus.
• DrückenSiedieTaste"Wählen".
• WählenSiemitdenTasten oder diegewünschteBasisaus.
• DrückenSiedieTaste“Wählen” ☐(WennSieeinenichtvorhandene Basis auswählen, ertönt ein Warnton). Nach kurzer Zeit ertönt zur BestätigungeneTonfolge.

Hinweis:

Das Mobilteil funktioniert nur mit der Basis, an die es zuletzt angemeldet wurde, bzw. nurmitder Basis, die ausgewählt wurde.

21.11 Mobilteil auf Werkseinstellung zurücksetzen (Zurücksetzen)

• DrückenSiedieTaste"Menü".
• WählenSiemitdenTasten und "MTEinstell" aus.
• DrückenSiedieTaste"Wählen".Escheint"Alarm".
• WählenSiemitdenTasten oder "Zurücksetzen" aus.
• DrückenSiedieTaste"Wählen". Erscheint"PIN ?".
  • GebenSiedieaktuellePINein.
• Drücken Sie die Taste "Rücks." . Wenn die PIN als gültig erkannt wurde, werden alle Einstellungen des Mobilteils auf die Werkseinstellungszurückgesetzt. Anderenfalls ertöntein Warnton und die Einstellungen bleiben unverändert. Nach dem Zurücksetzen kehrt das Mobilteilinden Ruhezustandzurück.

22. Mobilteil an einer Basis anmelden (ANMELDEN)

Das im Lieferumfang enthaltene Mobilteil ist bereits mit der Nummer MT 1 angemeldet.

An einer Basis können Sie neben einer Türsprechstelle bis zu 4 Mobilteile anmelden(s.Kapitel27"OptionalesZubehör").

EinMobilteilkannanbiszu4Basisstationenangemeldetwerden.

• HaltenSiediePager-Taste an der Unterseite der Basis 5 Sekunden oder längergedrückt.
• DrückenSiedieTaste"Menü"
• Drücken Sie die Tasten ☐ oder ☐ wiederholt, um "Anmelden" auszuwählen.
• DrückenSiedieTaste"Wählen".
• Wählen Sie mit den Tasten ☐ oder ☐ zwischen "Basis 1" bis "Basis 4" aus, d.h. weisen Sie der Basis eine von vier möglichen Speicherplätzenzu.
• DrückenSiedieTaste"Wählen".
• Sobald die Basis gefunden wurde und das Mobilteil erfolgreich angemeldetist, werden Sieaufgefordert, den PIN-Codeinzugeben (die werkseitige PINist0000).
• DrückenSiedieTaste“Wählen”. Nach der Gültigkeitsprüfung der PINertönt der Registrierungston, und die Basisvergibt eine Nummer für das Mobilteil. Wenn die eingegebene PIN fehlerhaft ist, ertönt ein Warnton, und das Mobilteil kehrt in den votherigen Zustand zurück. Wenndie Basisnicht gefunden wird, verhält sich das Mobilteil so, als ob esaußerhalb der Reichweitewäre.

Hinweise:

• Ein abgemeldetes Mobilteil kann wie oben beschrieben wieder an einer Basisangemeldetwerden.
• Um ein angemeldetes Mobilteil an eine andere Basis anzumelden, gehen Sie einfachwiebenbeschrieben mit der anderen Basisvor.
• Das Mobilteil funktioniert nur mit der Basis, an die es zuletzt angemeldetwurde, bzw. mit der Basis, die ausgewählt wurde (s. Kapitel 22.10).

23. Anrufe mitmehrreren Mobilteilentätigen

Wenn mehrere Mobilteile an derselben Basis angemeldet sind, können Sie interneAnrufetätigen, externe Anrufezwischen denregistrierten Mobilteilen weiterleitenundeineKonferenzschaltungeinrichten.

23.1 InternerAnruf

- Drücken Sie die Taste, ^2 dem Display erscheint die folgende Anzeige:

• GebenSiedieNummerdesMobilteilsein, das Sieanrufenmöchten (z.B. "3" für Mobilteil3). Beieiner gültigen Eingabeklingelt das angerufene Mobilteil, und auf seinem Displayerscheintz.B. "MT1 Ruft".
• Mit der Taste körn, ihr Gesprächspartner den internen Anruf entgegennehmen.
• UmdasGesprächzubeenden,drückenSiedieTaste. Hinweise:

Wenn während eines Gesprüches mit der Türsprechstelle oder eines internen Anrufes ein externer Anruf hereinkommt, sind zwei kurze Anklopftöne zu hören.

• Drücken Sie die Taste 📂 den internen Anruf zubeenden. Kurz daraufklingeln Ihre Telefonebeieingehendem Anruf.
• NehmenSienundenexternenAnrufmitderTaste an. Esistnichtmöglich, eine TürsprechstellevoneinemMobilteilausanzurufen.

23.2 AnrufezwischenMobilteilen weiterleiten

Sie können einen externen Anruf zwischen Mobilteilen, die an derselben Basisangemeldetsind, weiterleiten.

• DrückenSiewährendeinesexternenAnrufesdieTaste.
• Geben Sie die Nummer des Mobilteils ein, an das Sie den Anruf weiterleitenmöchten.
• Wenn der angerufene Gesprächsteilnehmer den Anruf annehmen möchte, drückterdie Taste, mit Ihnenzusprechen. Sie können Ihndannüberdeneingehenden Anrufinformieren.

- Wenn der angerufene Gesprächsteilnehmer den externen Anruf entgegennehmenmöchte, danndrücken SiedieTaste 📄nderstellen Sie das Mobilteil wieder in die Basis, um die Weiterleitung abzuschließen.

23.3 EineKonferenzschaltungeinrichten

Wenn Sie sowohl ein externes als auch ein internes Gespräch gleichzeitig führenmöchten, können Sieeine Konferenzschaltungwiefolgteinrichten:

1. Während eines externen Anrufes drücken Sie die Taste 📣 und geben die Nummerdesgewünschten Mobilteilsein.
2. Der angerufene Gesprächspartner drückt die Taste 📄, um den Anruf anzunehmen.
3. Der anrufende Gesprächspartner kann mit der Taste ☐ die Konferenz starten.
4. Jedes der beiden Mobilteile kann durch Drücken der Taste ☐ die Konferenzjederzeitverlassen.

Hinweis: Wenn ein Mobilteil die Konferenz verlässt, führen die verbleibenden Mobilteiledieseweiter.

24. Anruferkennung bei Anklopfen

Wenn Sie den Anklopf-Service Ihres Telefonproviders in Anspruch nehmen, zeigt das Mobilteil den Namen und die Rufnummer des zweiten Anrufers an, während Sie ein Gespräch führen.

• DrückenSiedieTaste""R", unterzweitenAnrufanzunehmen.
• Wenn Sie die Taste "R" — drücken, können Sie das Gespräch mit demersten Anruferfortführen.

Hinweis: Wenn Sie einen externen Anruf an ein anderes Mobilteil weitergeleitet haben, kann die Anklopf-Funktion beim zweiten Mobilteilnichtangewendetwerden.

25. Batterie- und Akkuwechsel

25.1 Türsprechstelle

Ertöntnach Drückender Klingeltasteder Klingeltonander Türsprechstellenur wenige Male und/oder es ist keine Kommunikation möglich, so ist ein Batteriewechselinder Türsprechstelle erforderlich:

• Entfernen Sie die Torx-Schraube [23] aus dem Loch [12] mit dem mitgeliefertenTorx-Schlüssel[24].
  • ZiehenSiedieTürsprechstelle[1]nachobenausderHalterung[15].
• Öffnen Sie das Batteriefach [13] der Türsprechstelle, indem Sie den Batteriefachdeckel[11]nachuntenschieben.
  • EntnehmenundentsorgenSiediealtenBatterien.
• Legen Sie zwei alkalische LR14 (C), 1,5 V Batterien polrichtig in das Batteriefachein. Die Türsprechstelleertöntein Mal.

• SchließenSiedasBatteriefachwiedermitdemBatteriefachdeckel.
• SchiebenSiedieTürsprechstellewiederaufdieHalterung.
• DrehenSiedieTorx-Schraubewiederindie. Türsprechstelle

25.2 Mobilteil

Entladen die Akkus im Mobilteil in zu kurzer Zeit, so ist ein Akkuwechsel im Mobilteilerforderlich:

• Öffnen Sie das Batteriefach [53] des Mobilteils [39], indem Sie den Batteriefachdeckel[55] nachuntenschieben.
  • EntnehmenundentsorgenSiediealtenAkkus.
• Legen Sie zwei Ni-MH Akkus AAA, 1,2 V; 600 mAh polrichtig in das Batteriefachein.
  • SchließenSiedasBatteriefachwiedermitdemBatteriefachdeckel.

26. Wartungund Reinigung

DieGerätesindwartungsfrei:ÖffnenSiesiedeshalbniemals.
- ÜberprüfenSieregelmäßigdietechnischeSicherheitunddieFunktion.
- ZiehenSievorderReinigungdieNetzgeräteausderSteckdose.
- Äußerlich dürfen die Geräte nur mit einem weichen, nebelfeuchten Tuch oder Pinselgereinigt werden.

27. OptionalesZubehör

o MobilteilTF04Minkl.Ladestation,Art.Nr.34235
- RelaismodulRE05,Art.Nr.3423 2
- WetterschutzhaubeTFWS1fürTürsprechstelle,Art.Nr.34237

28. Entsorgung

Sie dürfen Verpackungsmaterial und ausgediente Batterien oder Geräte nicht im Hausmüll entsorgen, führen Sie sie der Wiederverwertung zu. D en zuständigen Recyclinghof bzw. die nächste Sammelstelleerfragen Siebeilhrer Gemeinde.

29. Konformitätserklärung

Hiermit erklären wir, INDEXA GmbH, Paul-Böhringer-Str. 3, D - 74229 Oedheim, dass sich das Produkt TF04 Set in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriftender Richtlinie 1999/5/EG befindet. Die Konformitätserklärung zu diesem ProduktfindenSieunterwww.indexa.de.

Dieses Gerät ist für den analogen Telefonanschluss im Deutschen, Österreichischen, Schweizerischen, Luxemburgischen, Niederländischen und Italienischen Netzvorgesehen.

30. Garantie

Auf dieses Gerät leistet der Hersteller zusätzlich zu den gesetzlichen Gewährleistungsansprüchen gegenüber dem Verkäufer, gemäß nachstehenden Bedingungen, 2 JAHRE GARANTIE ab Kaufdatum (Nachweis durch Kaufbeleg). Diese Garantiefristgilt nur gegenüber dem Erstkäufer und ist nicht übertragbar. Diese Garantie gilt nur für den Gebrauch unter normalen Wohnbedingungen in privaten Haushalten. Ihre gesetzlichen Rechtewerdendurch diese Garantienichteingeschränkt.

Die Garantie gilt nur für Material- und Herstellungsfehler und ist auf Tausch oder Reparatur fehlerhafter Geräte beschränkt. Die Garantieleistung beschränktsichin jedem Fallauf denhandelsüblichen Preisdes Gerätes. Die Garantiegiltnicht für Verschleißteile, Batterienoder Akkus.

Diese Garantie gilt nur, wenn die Bedienungs- und Pflegeanleitungen befolgtwurden. Schäden, die aufMissbrauch, unsachgemäßeHandhabung, äußere Einwirkungen, Staub, Schmutz, Wasser oderallgemein auf anomale Umweltbedingungen zurückzuführen sind sowie Schäden, die durch Überspannung, Akkus, Batterien oder eine nicht geeignete Spannungsversorgung verursacht wurden, sind von der Garantie ausgeschlossen.

Die Garantie erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu nicht ermächtigt sind, oder wenn dieses Gerät mit Ergänzungs- oder Zubehörteilen versehen wird oder solche verwendetwerden, dienichtaufdiesesGerätabgestimmtsind.

Innerhalbder Garantiezeitschicken Siedasfehlerhalte Gerätgut verpacktan die zuständige Vertriebsfirma zurück. Rücksendungen bitte frei Haus - Nicht frei gemachte Sendungen werden nicht angenommen. Reparaturen können nur bearbeitet werden, wenn eine ausführliche Fehlerbeschreibung beiliegt. Senden Sie überdies nur komplette Systeme zurück. Nach Ablauf der Garantiezeit sind Reparaturen kostenpflichtig und nicht immer möglich. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute ErsatzteileendetmitderGarantiefristfürdasGesamtgerät.

Soweit eine Haftung nicht zwingend gesetzlich vorgeschrieben ist, sind weitergehende Ansprüche, insbesondere in Hinsicht auf entstandene Personen- oder Sachschäden durch die Benutzung oder durch keine oder durchfehlerhafte FunktiondesGerätesausgeschlossen.

Indexa GmbH, Paul-Böhringer-Str. 3, 74229 Oedheim, Deutschland

www.indexa.de

1. Fehler beheben

Fehler Ursache Behebung
Das Mobilteil reagiert nicht, bzw. keine Anzeige auf dem Display	Das Mobilteil ist nicht eingeschaltet	Schalten Sie das Mobilteil ein
	Akkus des Mobilteils sind falsch eingelegt	Legen Sie die Akkus polrichtig ein
	Die Akkus sind leer, u.U. weil die Basis nicht korrekt mit Strom versorgt wird	Schließen Sie das Netzgerät korrekt an den Netzstrom an und laden Sie die Akkus vollständig wieder auf
	Akkus des Mobilteils sind verbraucht	Setzen Sie neue geeignete Akkus polrichtigein
	Schlechte Verbindung zwischen den Ladekontakten von Mobilteil und Basis	Reinigen Sie die Ladekontakte
Das Mobilteil reagiert nur mit einem Piepton auf Tastendruck	Die Tastensperre ist eingeschaltet	Schalten Sie die Tastensperre aus
Am Mobilteil erscheint auf dem Display “Suchen...”	Die Basis wird nicht mit Strom versorgt	Schließen Sie das Netzgerät der Basis korrekt an
	Die Entfernung zwischen Basis und Mobilteil ist zu groß oder die Bausubstanz schirmt die Funkübertragung ab	Ändern Sie die Platzierung von Basis und/oder Mobilteil
	Störung der Funkverbindung	Schalten Sie andere Funksender und störende Geräte ab
		Ändern Sie die Platzierung der Geräte
	Das Mobilteil wurde nicht an der Basis angemeldet	Melden Sie das Mobilteil an der Basis an
Kein Ruffon an der Türsprechstelle hörbar, wenn Klingeltaste gedrückt wurde	Die Türsprechstelle wird nicht mit Strom versorgt	Legen Sie einwandfreie Batterien polrichtig ein oder verbinden Sie die Türsprechstelle korrekt mit einer 12 V DC Stromversorgung
Mobilteil reagiert nicht auf Klingeln, obwohl dessen Kontakt zur Basis besteht und der Ruffon an der Türsprechstelle hörbar ist	Die Entfernung zwischen Türsprechstelle und Basis ist zu groß oder die Bausubstanz schirmt die Funkübertragung ab	Ändern Sie die Platzierung von Türsprechstelle und/oder Basis
	Die Türsprechstelle wurde nicht an der Basis angemeldet	Melden Sie die Türsprechstelle an der Basis an
Nach Drücken der Klingeltaste erlönt der Klingelton an der Türsprechstelle nur wenige mal und/oder es ist keine Kommunikation möglich	Die Batterien in der Türsprechstelle sind verbraucht	Setzen Sie neue geeignete Batterien polrichtig ein
Der elektrische Türöffner kann nicht aktiviert werden	Raufte-Taste [45] wurde zu kurz gedrückt	Die Raufte-Taste mind. 3 Sekunden lang gedrückt halten
	Anschluss des Türöffners ist nicht korrekt oder die Stromversorgung ist zu schwach	Schließen Sie den Türöffner korrekt an (s. Kapitel 8.2)
Lebensdauer der Akkus im Mobilteil sind zu kurz	Eine permanent zu kurze Lebensdauer der Akkus kann darauf hinweisen, dass die Akkus ausgetauscht werden müssen	Setzen Sie neue geeignete Akkus polrichtig ein
	Es wurden keine geeigneten Akkus eingelegt	Setzen Sie neue geeignete Akkus polrichtig ein
Kein Wählton	Die Basis ist nicht korrekt an das Telefonnetz angeschlossen	Schließen Sie Telefonkabel und TAE-Adapter korrekt an
	Die Basis wird nicht mit Strom versorgt	Schließen Sie die Basis korrekt an den Netzstrom an
Das Mobilteil klingelt nicht	Der Klingelton wurde ausgeschaltet	Schalten Sie den Klingelton wieder ein
Rufnummer des Anrufers wird nicht angezeigt	Sie haben keinen Anruferkennungs-Service bei Ihrem Netzbetreiber beantragt	Beantragen Sie einen Anruferkennungs-Service bei Ihrem Netzbetreiber
	Der Anrufer unterdrückt seine Daten	-
	Die Rufnummer wird erst etwas später empfangen	Lassen Sie das Mobilteil mehrmals klingeln
Besucher schlecht hörbar	Mikrofon an der Türsprechstelle ist verstopft Türspechstelle ist zu niedrig angebracht	Reinigen Sie das Mikrofon Montieren Sie die Türsprechstelle in Kopfhöhe

Paul-Böhringer-Str. 3

74229 Oedheim

Allemagne

www.indexa.de

5. Technische gegevens

IntercomTF04T

Beschermingsklasse IP44

Afmetingenbehuizing 60x175x34mm

Gewicht ca.156g

HandsetTF04M

Stroomvoorziening 2xNi-MHbatterijen AAA,1,2V;600mAh

Laadspanningvia

basisstationEerstelaadduur 15uur

Stand-by tot180uur

Nummerherhaling/terug[42]

Autoaann(Automatischopnemen)

Contrast

Tijd&datum

Selectbasis

HSreset

Aanmelden

Basis1/Basis2/Basis3/Basis4

oproepenwissen (Löschenbzw. Allelösch.)

• Drukopdetoets"Menü".

19.3 Eén of alle items uit het telefoonboek wissen (Löschen Allelösch.)

21.7 Automatischopnemen

Paul-Böhringer-Str. 3

74229 Oedheim

Duitsland

www.indexa.de

1. Storingen verhelpen

Paul-Böhringer-Str. 3

74229 Oedheim

Germany

www.indexa.de

1. Troubleshooting

Paul-Böhringer-Str. 3

74229 Oedheim

Germania

www.indexa.de
