INFORMACION ADICIONAL PARA EL MANUAL DEL USUARIO UPGRADE 03/09 Manuelle Steuerung Der DIP-Schalter No. 10 ist im Lieferzustand auf OFF gestellt und das Gerät befindet sich im DMX-Modus. Im DMX-Modus lässt sich über die Drehregler weder die Blitzrate noch die –Intensität einstellen. Bitte stellen Sie das Gerät für Testzwecke auf manuelle Ansteuerung um. Dazu muss DIP-Schalter Nr. 10 auf ON gestellt werden. Manual control When unpacking the strobe, DIP-switch no. 10 is set to OFF and the device is in DMX-mode. In the DMX- mode, the flash frequency and the dimming level cannot be adjusted via the rotary control. For testing purposes, please switch the device to manual control. For doing so, DIP-switch no. 10 has to be set to ON. Contrôle manuellement Pour contrôler le strobe manuellement, l'interrupteur DIP no. 10 doit être en position ON. Le DMX SUPERSTROBE 2700 dispose de deux potentiomêtres au dos de l'appareil pour régler la fréquence des flash et le niveau dimmeur. Control manual Para controlar el strobe manualmente, el interruptor DIP no. 10 debe ser en la posición ON. El DMX SUPERSTROBE 2700 tiene dos reguladores en el panel trasero para reglar la frecuencia de flash y la intensidad. Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau.Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung,oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung desHerausgebers.Nachdruck, auch auszugsweise, verboten.Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.Änderung in Technik und Ausstattung vorbehalten.© Copyright 2007 by Conrad Electronic SE. Printed in Germany.

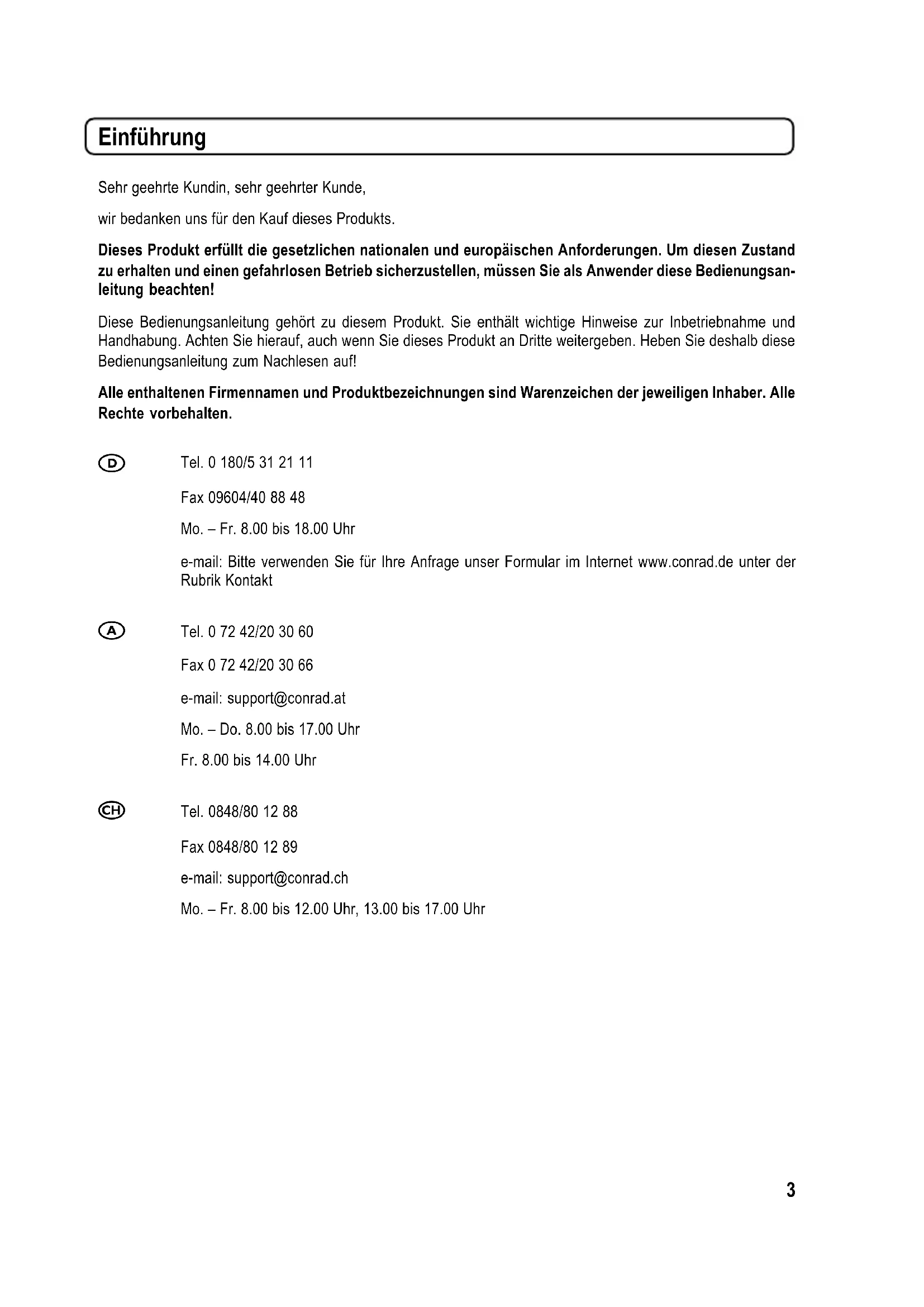

Bedienungsanleitung Version 07/07

Tel. [phone] Fax [phone] Mo. – Fr. 8.00 bis 18.00 Uhr e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet www.conrad.de unter der Rubrik Kontakt

Tel. [phone] Fax [phone] e-mail: [e-mail] Mo. – Do. 8.00 bis 17.00 Uhr Fr. 8.00 bis 14.00 Uhr

Tel. [phone] Fax [phone] e-mail: [e-mail] Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr4 Bestimmungsgemäße Verwendung Das McCrypt TL-1500 DMX-Stroboskop dient zur Erzeugung blitzartiger Lichteffekte in Lightshow-Anlagen, Partyräumen etc. und wird über den eingebauten Controller oder einen externen DMX-Controller gesteuert. Dieses Produkt ist nur für den Anschluss an 230V~/50Hz Wechselspannung und nur für Schutzkontaktsteckdosen zugelassen. Der DMX-Anschluss darf nur an geeignete DMX-Controller angeschlossen werden. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden. Die Sicherheitshinweise sind unbedingt zu befolgen. Symbolerklärung Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss. Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb nie. Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden. Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet. Das F-Zeichen sagt aus, dass das Gerät zur Montage auf normal entflammbaren Oberflächen geeignet ist. Dieses Symbol gibt den Mindestabstand zu angestrahlten Flächen an.

...m5 Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er- lischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V~/50Hz) des öffentlichen Versorgungsnetzes in Schutzkontaktausführung verwendet werden.

• Alle Personen, die diesen Effektstrahler bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.

• Blicken Sie während des Betriebs niemals direkt in die Lichtquelle. Die hellen Lichtblitze können kurzzeitig zu Sehstörungen führen. Außerdem können bei empfindlichen Menschen unter Umständen epileptische Anfälle ausgelöst werden. Dies gilt insbesondere für Epileptiker.

• Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Trennen Sie die Netzleitung vom Gerät und ersetzen Sie sie. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.

• Stellen Sie sicher, dass beim Aufstellen bzw. der Montage des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.

• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.

• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Pflanzen, auf das Gerät oder in seine unmittelbare Nähe. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages! Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.6 Sicherheitshinweise

• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufs- genossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung. Funktionsbeschreibung Dieses leistungsstarke Blitzstroboskop erzeugt, gesteuert durch den internen Controller oder einen externen DMX- Controller (nicht im Lieferumfang), extrem helle Lichtblitze. Die Helligkeit und die Blitzgeschwindigkeit können über den DMX-Controller eingestellt werden. Der vorhandene DMX-Ausgang dient zum Durchschleifen des DMX-Signals zu anderen DMX-gesteuerten Geräten. Eine eingebaute Sound-to-light-Steuerung erlaubt einen Betrieb des Gerätes auch ohne angeschlossenen DMX- Controller. Inbetriebnahme Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durch. Prüfen Sie vor der Inbetriebnahme das Gerät auf Schäden. Falls solche vorliegen sollten, nehmen Sie es nicht in Betrieb, sondern wenden Sie sich an eine Fachkraft oder unseren Service. Bei der ersten Inbetriebnahme kann es zu Rauch- bzw. Geruchsbildung kommen. Dies ist keine Fehlfunktion. Montage Die Montage und die Installation des Gerätes darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. Die Wartung, Bedienung und Inbetriebnahme dieses Produktes darf nur durch Personen ausgeführt werden, die entspre- chend qualifiziert sind.7 Inbetriebnahme Achten Sie bei der Auswahl des Montageortes Ihres Gerätes darauf, dass Erschütterungen, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Außerdem dürfen sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes befinden. Der Lichteffekt darf nur an Orten mit einer Umgebungstemperatur von weniger als 40°C montiert werden. Die max. Gehäusetemperatur beträgt 65°C. Das Gerät muss außerhalb des Handbereiches von Personen montiert werden. Beleuchtete Gegenstände müssen mindestens 1,5m vom Lichtaustritt des Gerätes entfernt sein. Leicht entflammbare Materialien wie z.B. Dekostoffe müssen mindestens 1m vom Gerät entfernt sein. Es besteht ansonsten Brandgefahr! Stellen Sie sicher, dass bei der Montage des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird. Während Montage- und Servicearbeiten muss der Bereich unterhalb des Montageortes abge- sperrt sein. Die Montagefläche bzw. –vorrichtung muss dermaßen bemessen sein, dass sie mindestens 1 Stunde lang die 10-fache Nutzlast ohne dauernde schädliche Deformierung aushalten kann. Das Gerät muss außerdem unbedingt durch eine zweite, von der eigentlichen Montagevor- richtung unabhängige Sicherheitsaufhängung gesichert werden. Bei fehlerhafter Haupt- aufhängung darf kein Teil der Installation herabfallen können. Bei der Montage sind alle diesbezüglich relevanten Vorschriften hierfür (insbesondere BGV C1, vormals VBG 70, und EN 60598-2-17) genau zu beachten. Abnahme der Installation (bei gewerblicher Verwendung): Vor der ersten Inbetriebnahme und nach wesentlichen Änderungen daran muss die Installation (einschließlich des elektrischen Anschlusses) durch einen Sachverständigen geprüft werden. Einmal jährlich ist eine Prüfung durch einen Sachkundigen erforderlich. Mindestens alle 4 Jahre muss eine Abnahmeprüfung durch einen Sachverständigen erfolgen.

• Montieren Sie den Effektstrahler mit dem Montagebügel an der Decke, der Wand oder an einem geeigneten Traversensystem.

• Befestigen Sie das Gerät mit Montagematerial, das für die Befestigungsfläche geeignet ist und die Last des Lichteffekts tragen kann.

• Sichern Sie die Montage mit einem geeigneten Sicherheitsfangseil oder einem Fangnetz zusätzlich ab. Das Sicherheitsfangseil bzw. das Fangnetz muss unabhängig von der Hauptbefestigung den Lichteffekt im Falle eines Fehlers an der Hauptaufhängung halten können.

• Stellen Sie den gewünschten Neigungswinkel ein und ziehen Sie die Bügelklemmschrauben gut fest.8 Inbetriebnahme Anschluss eines DMX-Controllers Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorge- sehen.

• Verbinden Sie den Anschluss DMX IN mit dem Ausgang des DMX-Controllers.

• Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss über mindestens zwei freie Steuer- kanäle verfügen.

• Verbinden Sie den Anschluss DMX OUT mit dem DMX-Eingang des nachfolgenden Gerätes. Sollte das DMX- Stroboskop das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie hier einen Stecker mit Abschlusswiderständen ein. Die Pinbelegung der Anschlussbuchsen ist am Gerät aufgedruckt Einstellung der Betriebsart Das DMX-Stroboskop TL-1500 kann mit dem eingebauten Controller (Musiksteuerung über Mikrofon bzw. Automatik- betrieb) oder mit einem externen DMX-Controller gesteuert werden. Musiksteuerung

• Stellen Sie alle DIP-Schalter in die Stellung „OFF“.

• Hierdurch wird die Musiksteuerung aktiviert. Das Stroboskop blitzt im Takt der Musik. Automatikbetrieb

• Stellen Sie den DIP-Schalter 10 in die Stellung „ON“. Alle anderen DIP-Schalter müssen in Stellung "OFF" stehen.

• Das Stroboskop blitzt andauernd. Steuerung über einen externen DMX-Controller Jedes DMX-Gerät einer DMX-Kette benötigt eine so genannte Startadresse, um vom Controller eindeutig angesteu- ert werden zu können. Diese Startadresse wird durch die DIP-Schalter 1-9 am Gerät festgelegt. Jedem DIP-Schalter ist ein Wert zugewiesen. Die Summe dieser Werte definiert dann die Startadresse.

• Schließen Sie Ihren DMX-Controller wie weiter vorne beschrieben an Ihren Effektstrahler an.

• Stellen Sie mit den DIP-Schaltern am Gerät die DMX-Startadresse ein.

• Die Werte der einzelnen DIP-Schalter entnehmen Sie bitte der untenstehenden Tabelle. Steht ein Schalter in der Stellung „ON“ ist er aktiviert, steht er in der Stellung „OFF“ ist er deaktiviert. DIP-Schalter Wert

Beispiel: Die DIP-Schalter 1,3 und 5 stehen auf „ON“, alle anderen Schalter auf „OFF“. Startadresse = 1 + 4 + 16 = 21 Netzanschluss Die Netzsteckdose, an die der Lichteffekt angeschlossen wird muss leicht erreichbar sein, damit das Gerät im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden kann. Lassen Sie die Netzleitung nicht mit anderen Leitungen in Kontakt kommen. Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann lebensgefährliche elektrische Schläge verursachen. Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallge- fahren zu vermeiden.

• Stecken Sie den Kaltgerätestecker der Netzleitung in die Netzbuchse am Gerät.

• Stecken Sie den Netzstecker der Netzleitung in eine Schutzkontaktsteckdose.

• Sobald der Lichteffekt an das Stromversorgungsnetz angeschlossen wird, nimmt er den Betrieb auf.

ON10 Bedienung Musiksteuerung

• Starten Sie die Musikwiedergabe Ihrer Audioanlage.

• Regeln Sie die Lautstärke auf den normalerweise eingestellten Pegel.

• Das Stroboskop blitzt im Takt der Musik.

• Die Helligkeit ist voreingestellt. Automatikbetrieb

• Sobald das Stroboskop mit Strom versorgt wird, blitzt es andauernd.

• Die Helligkeit und die Blitzgeschwindigkeit sind voreingestellt. DMX-Betrieb

• Aktivieren Sie Ihren DMX-Controller.

• Die Helligkeit und die Blitzgeschwindigkeit sind abhängig von der Einstellung der Werte am entsprechenden DMX-Kanal. Handhabung

• Betreiben Sie das Gerät nie ohne Schutzscheibe.

• Das Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung von Betriebspausen erhöht die Lebensdauer.

• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.

• Um eine ausreichende Belüftung zu gewährleisten, darf das Gerät auf keinen Fall abgedeckt werden. Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Halten Sie während des Betriebs einen Bereich von mindestens 1m rund um das Gerät frei.11 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Effektstrahlers z.B. auf Beschädigung der Netzleitung und des Gehäuses. Die Schutzscheibe muss gewechselt werden, wenn sie sichtbar beschädigt ist und somit ihre Wirksamkeit beeinträchtigt ist, z.B. durch Sprünge oder tiefe Kratzer. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen! Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigungen aufweist, insbesondere wenn die Schutzscheibe beschädigt ist

• das Leuchtmittel beschädigt ist oder sich durch Wärme verformt hat

• das Gerät nicht mehr arbeitet

• nach längerer Lagerung unter ungünstigen Verhältnissen, oder

• nach schweren Transportbeanspruchungen Bevor Sie den Effektstrahler reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise: Öffnen Sie das Gerät erst 20 Minuten nach dem Abschalten! Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden. Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen getrennt werden. Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs- quellen getrennt wurde. Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist. Reinigung Äußerlich sollte der Lichteffekt nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Gehäuse- oberflächen beschädigt werden könnten. Leuchtmittelwechsel Das Leuchtmittel hat eine sehr hohe Lebensdauer. Sollte trotzdem einmal ein Leuchtmittelwechsel erforderlich sein, muss das Gehäuse geöffnet werden. Dies darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.12 Wartung Sicherungswechsel Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden. Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

• Ziehen Sie den Netzstecker aus der Netzsteckdose und trennen Sie die Kaltgeräteleitung vom Netzanschluss am Gerät.

• Hebeln Sie mit einem geeigneten Schraubendreher vorsichtig den Sicherungshalter der Sicherung am Netzanschluss mit der defekten Sicherung heraus.

• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung des angegebenen Typs.

• Drücken Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig in den Netzanschluss am Gerät.
