MD19511 - Staubsauger MEDION - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MD19511 MEDION als PDF.
| Produkttyp | Staubsaugerroboter |
| Marke | Medion |
| Modell | MD19511 |
| Abmessungen | ca. 30 × 8 cm |
| Gewicht | ca. 2,05 kg |
| Fassungsvermögen Staubbehälter | 0,3 l |
| Akkulaufzeit | ca. 90 Min. |
| Akku | Lithium-Ionen, 2400 mAh, 14,4 V, 34,56 Wh |
| Ladezeit | ca. 4,5 Stunden |
| Netzteil | Eingang 100-240 V~, 50-60 Hz, 0,4 A; Ausgang 19 V, 600 mA |
| Schutzklasse | IP20 |
| Betriebstemperatur | 10°C bis 40°C |
| Fernbedienung | Ja, mit 2 AAA/LR03-Batterien (1,5 V) |
| Reinigungsmodi | Auto, punktuell, entlang der Wände, zufällig, manuell |
| Sensoren | Vorne, rechts, links; Hindernis- und Treppenerkennung |
| Filter | Staubfilter und EPA-Filter |
| Ladestation | Enthalten, mit Ladekontakten |
| Lieferumfang | Staubsaugerroboter, Ladestation, Netzteil, Fernbedienung mit Batterien, 2 Ersatzbürsten, 1 Ersatzfilter, Reinigungsbürste, Bedienungsanleitung |
| Kundendienst | Frankreich, Schweiz, Belgien, Luxemburg (Kontaktdaten in der Anleitung) |
Häufig gestellte Fragen - MD19511 MEDION
Benutzerfragen zu MD19511 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Staubsauger kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD19511 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD19511 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD19511 MEDION
1. Informationen zu dieser Bedienungsanleitung 4
1.1. Zeichenerklarung 4
2. Bestimmungsgemäßer Gebrauch
3. Sicherheitshinweise
3.1. Sicher mit Akkus/Batterien umgeben 14
4. Lieferumfang

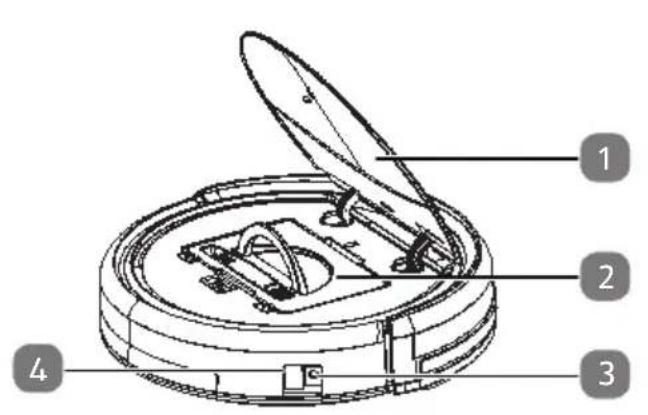

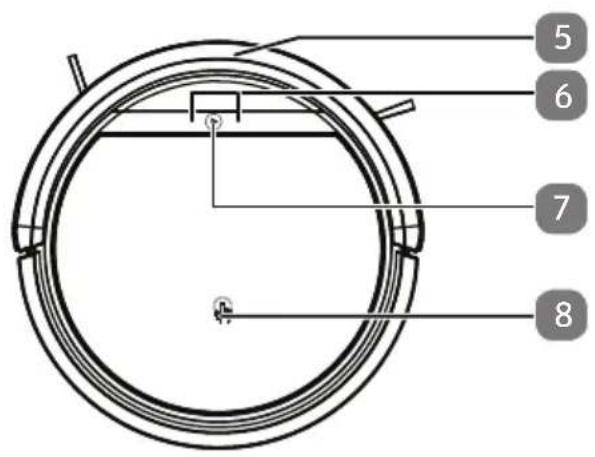

5. Geräteübersicht IT 1

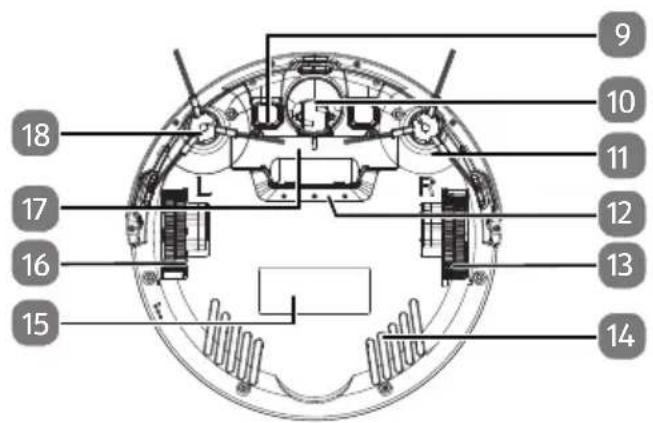

5.1. Unterseite 16

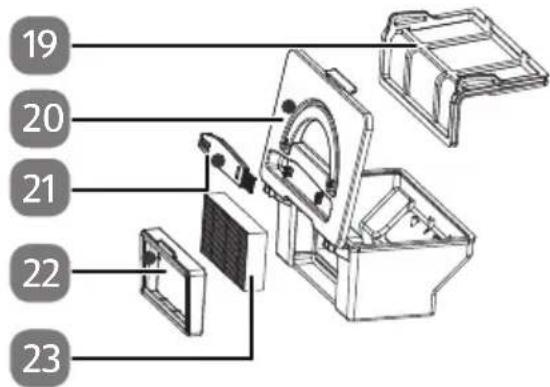

5.2. Staubbehalter mit Filter 17

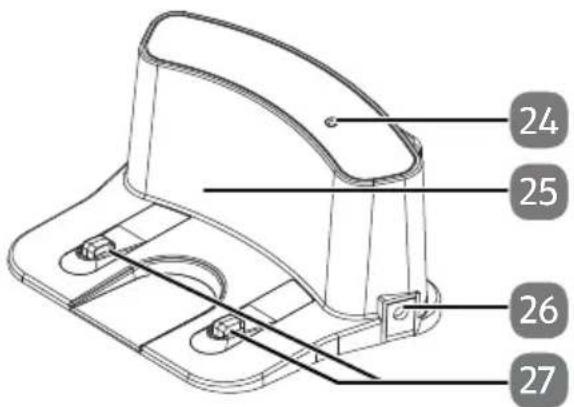

5.3. Ladestation 17

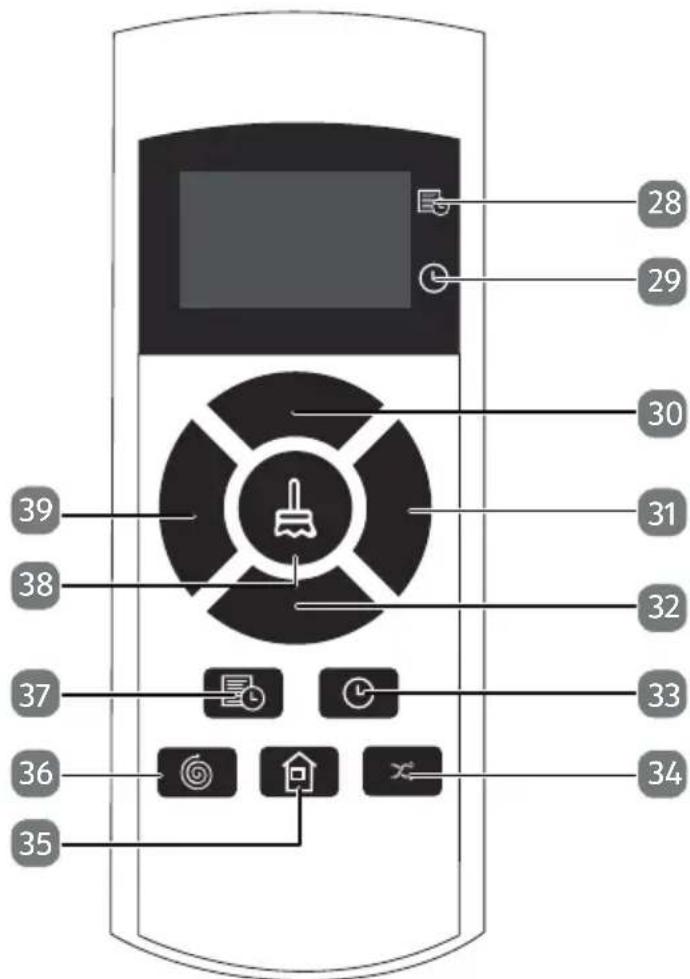

5.4. Fernbedienung 18

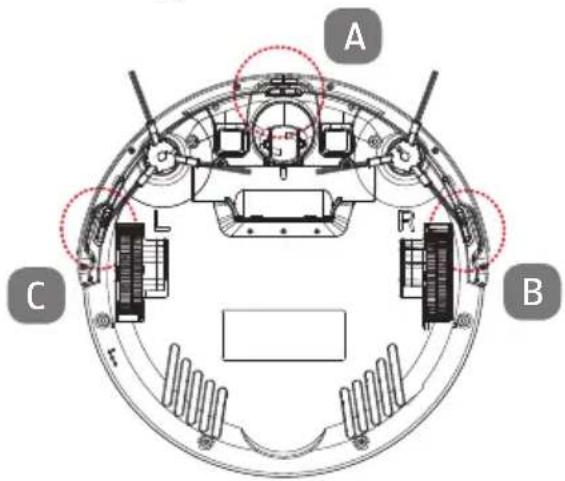

5.5. Sensoren am Saugroboter 19
6. Erste Inbetriebnahme
6.1. Reinigungsbürsten anbringen 29
6.2. Ladestation platzieren 2

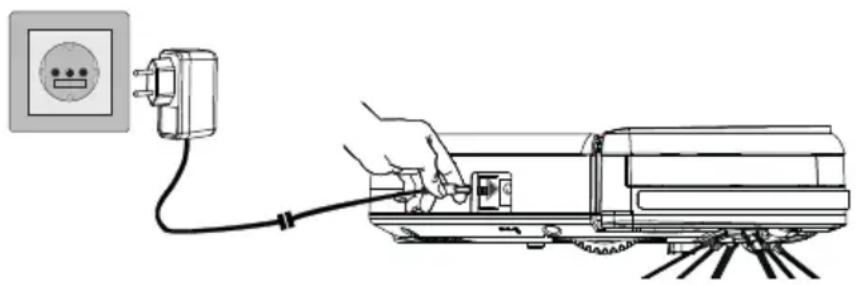

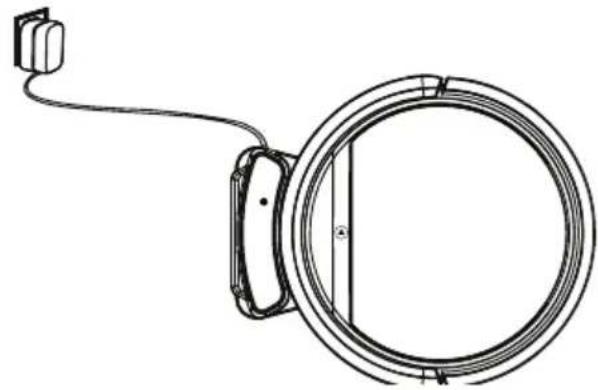

6.3. Akkublock aufladen 20
6.4. Batterien in die Fernbedienung einlagen 21
6.5. Uhrzeit einstellen 21
7. Staubsaugerbetrieb 2
7.1. Startzeit einstellen 24
7.2. Modus auswahlen 2
7.3. Energiemanagement des Saugroboters 26
8. Reinigung und Pflege 27
8.1. Staubbehalter reinigen 2
8.2. Saugöffnung reinigen 28
8.3. Bürsten reinigen 28

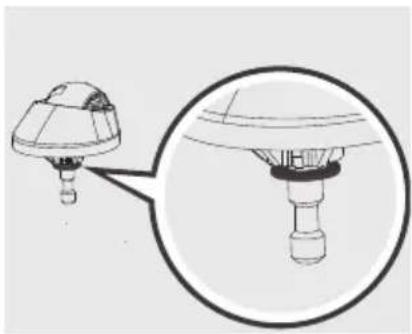

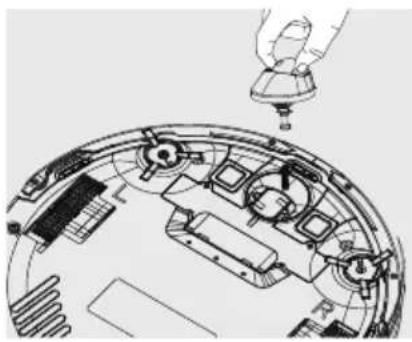

8.4. Laufrad reinigen 29
9. Problemlösung 2
- Lagerung/Transport 31
- Akkublock entfernen 31
- Entsorgung 32
- Technische Daten 33
- Konformitätsinformation 34
- Serviceinformationen 34
- Datenschutzerklarung 37
- Impressum 38

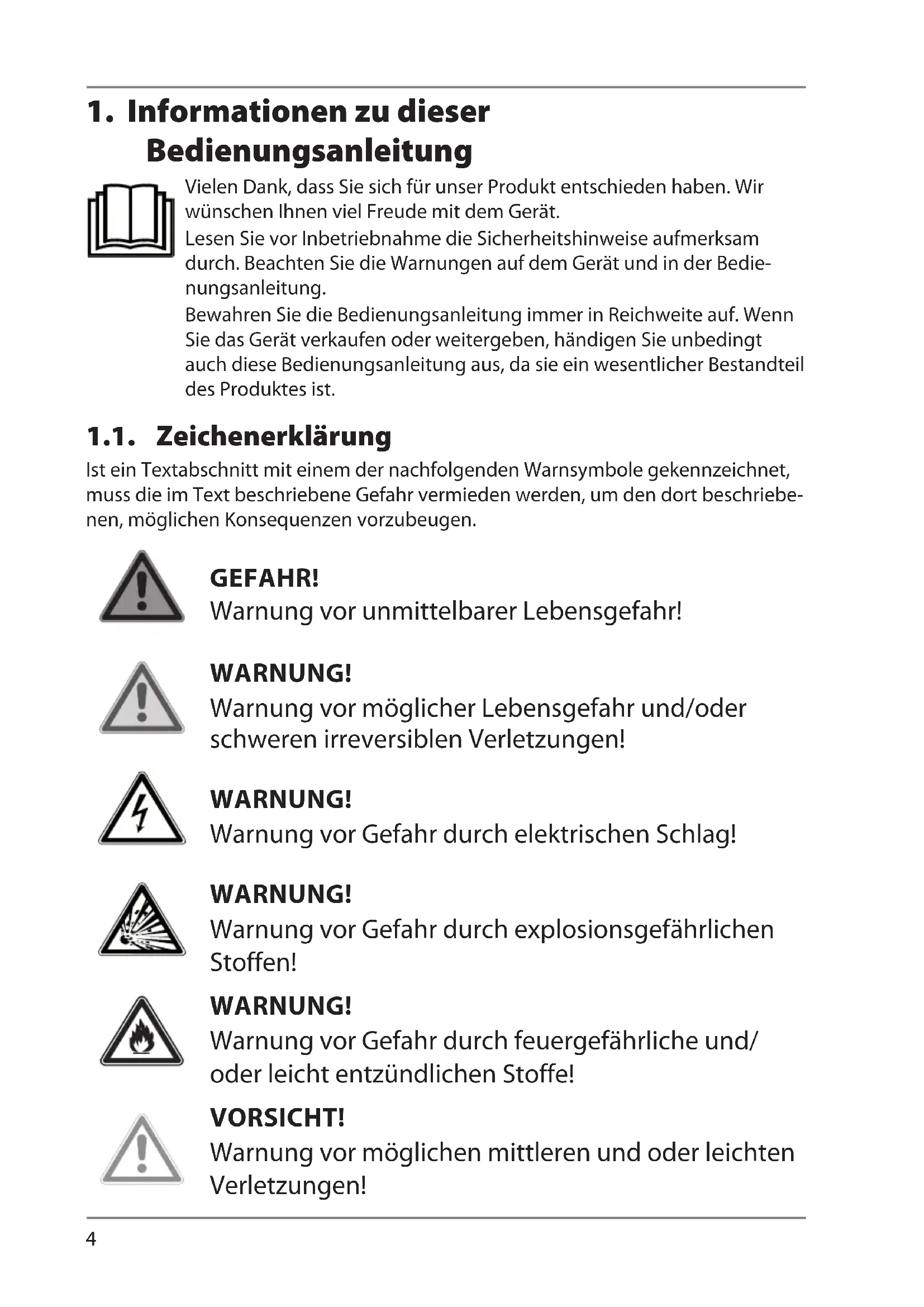

1. Informationen zu dieser Bedienungsanleitung
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.
Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.
1.1. Zeichenerklarung
Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den Dort beschreibennen, möglichen Konsequenzen vorzubeugen.
GEFAHR!
Warning vor unmittelbarer Lebensgefahr!
WARNING!
Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
WARNING!
Warning vor Gefahr durch elektrischen Schlag!
WARNING!
Warning vor Gefahr durch explosionsgeführlichen Stoffen!
WARNING!
Warning vor Gefahr durch feuergefährliche und/oder weniger entzündlichen Stoffe!
VORSICHT!
Warning vor möglichen mittleren und oder leichten Verletzungen!
HINWEIS!
Hinweise beachten, um Sachschäden zu vermeiden!
Weiterfuhrende Informationen für den Gebrauch des Gerätes!
Hinweise in der Bedienungsanleitung beachten!
Aufzahlungspunkt / Information über Ereignisse während der Bedie-nung
Auszuführende Handlungsanweisung
Auszuführende Sicherheitshinweise zur Vermeidung von Gefahren
Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesen Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.
Schutzklasse II
Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.
Energieeffizienz Level VI
Die Energie Effizienz Level sind eine Standardunterteilung der Wirkungsgrade externer und interner Netzteile. Die Energieeffizienz gib damit den Wirkungsgrad an und wird bis zur Level VI (effizientestes Level) unterteilt.
Gleichstrom-Symbol
Polaritätskennzeichnung
Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers.
Symbol für elektrisches Schaltnetzteil
Transformer - kurzschlussfest
Transformer, bei dem die Temperatur festgelegte Grenzwerte nicht überschreitet, wenn der Transformer überlastet oder kurzgeschlossen ist, und der nach dem Entfernen der Überlast oder des Kurzschlusses weiterhin alle Anforderungen dieser Norm erfüllt.
Benutzung in Innenräumen
Geräte mit thisem Symbol sind nur für die Verwendung in Innenräumen geeignet.
Gerät umweltgerecht entsorgen (siehe „12. Entsorgung" auf Seite
IP20 Der AC/DC Adapter verfügbar gemäß DIN EN 60529 über die Schutzart IP20, dies bedeutet:
Der AC/DC Adapter ist geschützt:
- gegen den Zugang zu gefährlichen Teilen mit einem Finger.
- gegen Eindringen von festen Fremdkörper mit einem Durchmesser von 12,5 mm und größter
Der AC/DC Adapter ist nicht wasserdicht
Nur mitgelieferte Ladestatdion verwenden.
Nur mitgeliefertes Netzteil verwenden.
Ta=40°
Der Netzadapter ist verwendbar bis zu einer Umgebungstemperatur von 40^
2. Bestimmungsgemäßer Gebrauch
Der Saugroboter dient zur selbsttätigen, trockenen Reinigung von hellen, glatten, ebenen sowie trockenen Fußböden im Innenbereich. Diese Saugroboter ist nicht für den Gebrauch auf Teppichen geeignet.
Verwenden Sie das Gerät nicht im Freien.
Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder geleiferten Zusatzgeräte.
- Verwenden Sie nur von uns gelieferte oder genehmigte Erssatz- und Zubehörerteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
3. Sicherheitshinweise
WARNING! Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ätere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ätere Kinder).
Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
■ Kinder dürfen nicht mit dem Gerät spielern.
■ Reinigung und Benutzer-Wartung)durfen nicht durch Kinder durchgefuhrt werden, es sei dess, sie sind 8 Jahre und alter und werden beaufsichtigt.
■ Kinder jünger als 8 Jahre sowie Haustiere sollen vom Gerät und dem /Netzadapter/Netzkabel ferngehalten werden.
Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
GEFAHR! Stromschlaggefahr!
Stromfuhrende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.
-
Verwenden Sie zum Laden des Akkus nur den mitgelieferten Netzadapter und die Ladestation.
-
Verwenden Sie das Gerät sowie den Netzadapter nur in trockenen, geschlossenen Innenräumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.
Schließen Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Netzadapters entsprechchen.
Fur den Fall, dass Sie das Gerät schnell vom Netznehmen,müssen,muss die Steckdose frei zugänglich sein.
Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose,ziehen Sie nicht am Kabel. Knicken oder quetschen Sie das Netzkabel nicht.
■ Ziehen Sie bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort den Stecker aus der Steckdose.
■ Fassen Sie das Gerät nicht mit nassen Handen an, während Sie das Gerät laden.
Vor dem ersten Gebrauch und nach jeder Benutzung den Saugroboter sowie das Netzkabel auf Beschädigungen überprüfen.
■ Gerät nicht in Betriebnehmen, wenn der Saugroboter, die Ladestation oder das Netzkabel sightbare Schäden aufweist.
- Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an den Service.
■ Führten Sie Reparaturen an Ihr hem Gerät nie eigenständig aus. Reparaturen an Elektrogeräten)dürfen nur vom Kundenservice, einer autorisierten Werkstatt oder einer ähnlich qualifizierten Person durchgeführt werden. Defekte Teile dürfen ausschließlich durch original Ersatzteile ausgetauscht werden, um Gefährdungen zu vermeiden.
■ Bei längerer Abwesenheit oder bei Gewitterziehen Sie das Netzteil aus der Steckdose.
■ Verwenden Sie den Saugroboter nicht auf feuchten Böden oder an Orten, an denen die Gefahr besteht, dass das Gerät mit Flüssigkeiten in Kontakt kommt oder in Wasser eintaucht (im nassen Badezimmer, in Außenbereichen, etc.).
■ Benutzen Sie die Ladestation nicht in feuchten Umgebungen.
Sorgen Sie damit, dass der Saugroboter niemals über Anschlussleitungen oder über andere auf dem Boden liegende oder herabhängende Kabel fahren kann.
Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten!
■ Ziehen Sie vor jeder Reinigung und Wartung das Netzteil aus der Steckdose.
-
Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
-
Hohe Luftfeuchtigkeit oder Nisse,
extrem hohe oder tiefe Temperaturen, - direkte Sonneneinstrahlung,
-offenes Feuer.
WARNING!
Explosionsgefahr!
Beim Aufsaugen von feuergeführlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.
■ Benutzen Sie das Gerät nicht in der Höhe von leicht entzündbaren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichhölzer oder heiße Asche auf.
Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.
VORSICHT!
Verletzungsgefahr/Gefahr von Geräteschaden!
Es besteht Verletzungsgefahr oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.
■ Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung.
■ Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufzusaugen.
Um Stolpergebn zu vermeiden, verwenden Sie kein Verlängungskabel und informieren Sie anwesende Personen über den Betrieb des Saugroboters.
Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden konnten (z. B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich.
- Decken Sie die Sensoren und Luftungsschlitze des Saugrobot er nicht ab.
HINWEIS!
Möglicher Geräteschaden durch Abrieb bei rauen Oberflächen.
Einige Sockelleisten, insbesondere Kamine und Öfen können eine raue, gebürstete oder körnige Eloxier,- Gusseisen-, Stahl-, oder Metall-Oberfläche besitzen. Diese Oberflächen können ähnlich wie Schmirgelpapier auf Gummi- und Kunststoffoberflächen wirken und bei Berührungen die Oberfläche des Geräts beschädigen. Ebenso können durch Kollision mit dem Sauger auch die oben beschriebenen Oberflächen selbst beschädigt werden.
■ Vermeiden Sie eine Kollision des Geräts mit rauen, gebursteten oder körnigen Oberflächen, um Beschädigungen zu vermeiden. Testen Sie die Oberfläche, indem Sie vorsichtig ein Stoff- oder Taschentuch über die Flüche reiben. Entstehen Fusseln, sollen der Bereich für das Saugen ausgeschlossen werden, um eine Kollision zu verhindern.
WARNING!
Brandgefahr!
Beim Aufsaugen von bereits oder brennenden Stoffen besteht Brandgefahr.
Saugen Sie keine bereits Asche oder glimmenden Zigarettenstummel auf.
- Verwenden Sie Saugroboter nie in Räumen, in denen brennende Kerzen oder Lampen auf dem Boden stehen.
■ Verwenden Sie den Saugroboter nicht in Gefahrenzonen, wie z. B. in der Nähe von offenen Kaminen.
■ Benutzen Sie den Saugroboter nicht, wenn dieser zu Boden gefallen ist und sightbare Beschädigungen oder Betriebsstörungen aufweist.
VORSICHT!
Verletzungsgefahr/Gefahr von Geräteschaden!
Aus baulichen und konstruktionellen Gründen innerhalb eines Raumes kann nicht ausgeschlossen werden, dass die Sensoren des Saugroboters Treppen und Hindernisse nicht vollständig erfassen. Es besteht die Gefahr eines toten Bereiches innerhalb dessen der Roboter von Treppen oder ungesicherten Kanten stürzen kann.
■ Testen Sie im Betrieb, ob der Saugroboter Treppenstufen oder andere Hindernisse, insbesondere auf sehr hellen bzw. wei-ßen Hochglanzböden, erkennt.
Entfernen Sie leichte, lose Gegenstände (z. B. Papier, Kleidungsstücke) aus dem Arbeitsbereich des Saugroboters, die der Saugroboter vor sich her schiben können und welche dazu sein Bodensensoren verdecken wurden.
■ Bauen Sie ggf. zustätzliche Barrieren auf, um Beschädigungen an Gegenständen, Wänden, Treppen oder dem Gerät zu vermeiden.
Die Treppenstufenhöhe muss mindestens 8cm betragen.
- Halten Sie sich währrend des Betriebs nicht unterhalb ungesicherter Kanten oder Treppen auf.
■ Reinigen Sie die Sensoren des Saugroboters regelmäßig.
Schalten Sie den Saugroboter immer aus, bevor Sie das Zube-hör wechseln, den Staubbehälter leeren oder die Filter reini-gen.
Stellen Sie die Ladestation nicht in unmittelbarer Höhe zu Treppen auf.
Keine chemischen Produkte, Gips, Steinstaub, Zement oder ähnliches aufsaugen.
VORSICHT!
Gefahr für die Gesundheit!
Einatmen des Staubs beim Leeren des Staubbehalters kann Gesundheitsschäden oder Allergien auslösen.
Leeren sie den Staubnehmer im Freien direkt über einem Müllnehmer.
Leeren Sie den Staubbehalter regelmäßig.
Reinigen sie den Staubfilter regelmäßig.
■ Verwenden Sie das Gerät nie ohne Filter und Staubbehälter.
3.1. Sicher mit Akkus/Batterien umgeben
Das Gerät beinhaltet einen Lithium-lonen-Akkublock. Die Fernbedienung wird mit zwei 1,5 V-Batterien vom Typ AAA/LR03 betrieben.
GEFAHR!
Verzungsgefahr!
Beim Verschlucken von Batterien besteht die Gefahr von inneren Verätzungen, die innerhalb von zwei Stunden zum Tode führen können. Bei Hautkontakt mit Batterieflüssigkeit besteht Veratzungsgefahr.
■ Wenn Sie vermuten, Batterien konnten verschluckt oder in ir-gendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.
Batterien nicht verschlucken.
■ Kontakt mit Batterieflüssigkeit vermeiden. Bei Kontakt mit Haut, Augen oder Schleimhäuten die betroffene Stellen mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.
Halten Sie neue und gebrauchte Batterien von Kindern fern.
■ Benutzen Sie das Gerät nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie es von Kindern fern.
■ Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät.
WARNING!
Explosionsgefahr!
Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr!
■ Legen Sie grundsätzlich nur neue Batterien/Akkus gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
Achten Sie beim Einlagen der Batterien auf die Polarität (+ / - )
Versuchen Sie niemals, Batterien wieder aufzuladen.
Lagern Sie Batterien an einem kühlen, trockenen Ort, stets außerhalb der Reichweite von Kindern.
- Setzen Sie Batterien/Akkus niemals übermaßiger Wärme (w) Sonnenschein, Feuer, Hezung oder dergleichen) aus. Direkte starke Wärme kann die Batterien beschädigen.
DE
■ Werfen Sie Batterien/Akkus nicht ins Feuer.
FR
Schlieben Sie Batterien/Akkus nicht kurz.
NL
Entfernen Sie leere Batterien umgehend aus dem Gerät.
ES
Wenn Sie das Gerät für längerere Zeit nicht benutzen,nehmenT Sie die Batterien heraus.
■ Prüfen Sie vor dem Einlagen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie diese gegebenenfalls.
■ Akkublock nur bei einer Raumtemperatur von 10-40 °C laden, benutzen und lagern.
4. Lieferumfang
GEFAHR! Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
Halten Sie die Verpackungsfolie von Kindern fern.
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns,.
bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
- Saugroboter mit integriertem Lithium-lonen-Akkublock
Ladestation
-Netzteil
Fernbedienung inklusive 2 Stück Micro-Batterien 1,5 V (AAA/LR03)
-2Ersatz-Reinigungsbürsten
-1 Ersatzfilter - Reinigungsbürste
Bedienungsanleitung und Garantiedokumente
5. Geräteübersicht
1) Staubbehälterdeckel
2) Staubbehälter mit Filter
3) Netzteilanschluss
4) Ein-/Ausschalter
5) Stoßfänger
6) Kontrollleuchte
7) Start/Pause-Taste
8) Markierung zum Öffnen des Deckels
5.1. Unterseite
9) Ladekontakte
10) Laufrad: Zur Unterstützung der Bewegungsrichtung
11) Reinigungsbürste, rechts
12) Saugöffnung
13) Laufrad: Zum Vortrieb des Geräts
14) Luftungsschlitze
15) Typenschild
16) Laufrad: Zum Vortrieb des Geräts
17) Batteriefach
18) Reinigungsbürste, links
5.2. Staubbehälter mit Filter
19) Staubfilter
20) Staubbehälter mit Deckel
21) Reinigungsbürste
22) Filterrahmen
23) Filter
5.3. Ladestation
24) Kontrolleuchte
25) Gehäuse
26) Netzteilanschluss
27) Ladekontakte
DE
FR
NL
ES
IT
5.4. Fernbedienung
28) Startzeitanzeige
29) Uhrzeitanzeige
30) Manuelle Steuerung: vorwärts fahren (siehe „7.2. Modus auswahlen" auf Seite 24); Startzeit-/Uhrzeitmodus: Zahlenwert erhöhen
31) Manuelle Steuerung: rechts fahren (siehe „7.2. Modus auswahlen" auf Seite 24); Startzeit-/Uhrzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln
32) Manuelle Steuerung: rückwärts fahren (siehe „7.2. Modus auswahlen" auf Seite 24); Startzeit-/Uhrzeitmodus: Zahlenwert verringn
33) Uhrzeit einstellen; Auswahl der Uhrzeit bestätigten
34) Saugbewegung entlang der Wände
35) Zurückkehren zur Ladestation
36) Saugbewegung im Kreis
37) Startzeit einstellen; Auswahl der Startzeit bestätigten
38) : Hinternisabhängige automatische Standard-Reinigung
39) Manuelle Steuerung: links fahren (siehe „7.2. Modus auswahlen" auf Seite 24)
5.5. Sensoren am Saugroboter
A Sensor vorne
B Sensor rechts
C Sensor links
6. Erste Inbetriebnahme
Entfernen Sie samtliches Verpackungsmaterial sowie Schutzaufkleber vom Gerät und Zubehör.
6.1. Reinigungsbürsten anbringen
Vor dem ersten Gebrauch須sen ggf. die mitgelieferten Bürsten angebracht werden. Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und entnommen werden.
- Drücken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen, bis sie fest montiert sind. Achten Sie darauf auf die Bezeichnung L und R am Gerät.
6.2. Ladestation platzieren
Platzieren Sie die Ladestation an einer Wand mit ebenem Untergrund.
Achten Sie daraufuf, dass zu den Seiten ca. 0,5m und nach vorne 1 m Abstand benötigt wird und die Ladekontakte für den Saugroboter frei zugänglich sind.
Schlieben Sie das Netzteil an den Netzteilanschluss der Ladestation an.
Verbinden Sie den Netzstecker mit der Steckdose.
Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden konnten (z. B.Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich.
6.3. Akkublock aufl aden
Der Saugroboter ist mit einem Lithium-lonen-Akkublock ausgestattet. Nach dem Auspacken laden Sie den Akkublock des Gerats zunachst für ca. 4,5 Stunden. Dies kommt der Leistungsfähigkeit des Akkus auf lange Sicht zugute.
Mit dem mitgelieferten Netzteil konnen Sie ihren Saugroboter direkt aufladen oder über die Ladestation.
Direktes Aufladen des Geräts
Schlieben Sie das mitgelieferte Netzteil an den Netzteilanschluss an der Seite des Saugroboter an.
Ein Signal ertont und alle LEDs der Kontrollleuchte am Saugroboter blinken blau.
Aufladen über die Ladestation
Schlieben Sie das Netzteil an den Netzteilanschluss der Ladestation an. Die Kontrolleuche der Ladestation leuchtet grün. Platzieren Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte übereinanderliegen.
Achten Sie darauf, dass die Kontakte sauber sind.
Verbinden Sie den Netzstecker mit der Steckdose.
Das Gerät wird aufgeladen, alle LEDs der Kontrollleuche am Saugroboter blinken. Sobald der Akkublock voll geladen ist, leuchten alle sechs Dioden dauerhaft.
Die unteren und mittleren LEDs der Kontrolleuche am Saugroboter blinken, wenn der Akkublock zur Häfte entladen ist.
Der Akkublock sollte spätestens nachgeladen werden, wenn die unteren LEDs der Kontrollleuche am Saugroboter blinken.
Laden Sie entweder den Akkublock vor dem nachsten Reinigungsgang über das Netzteil am Gerät oder sofern die Ladestation angeschlossen ist, kehrt der Sau-groboter automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
Falls die Leistung des Akkus deutlich nachlassen sollen, wenden Sie sich an das Medion Service Center.
6.4. Batterien in die Fernbedienung einlagen
Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab.
- Setzen Sie zwei 1,5 V-Batterien vom Typ AAA/LR03 unter Beachtung der im Batteriefach angegebenen Polarität ein.
- Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und schiben Sie ihn zu.
6.5. Uhrzeit einstellen
Um die Startzeitfunktion nutzen zu konnen, muss zuvor die Uhrzeit an der Fernbedienung eingestellt werden. Gehen Sie wie folgt vor:
Drucken Sie die Taste, um die aktuelle Uhrzeit einzustellen.
Die Stundenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Stunde ein. Drücken Sie dann die Taste, um die Minutenanzeige einzustellen.
Die Minutenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.
Bestätigen Sie ihre Eingabe durch Drucken der Taste.
Die Uhrzeit ist nun eingestellt.
7. Staubsaugerbetrieb
Um die Beste Reinigungslistung zu erzielen stellen Sie sicher, dass alle losen Gegenstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlängerungskabel entfernt wurden.
HINWEIS!
Gefahr von Sachschaden!
Lose Kabel konnen sich während des Saugbetriebes in ihren Saugroboter verfangen und von diesen mitgezogen werden. Geräte konnen so beispelssweise von einem Tisch gezogen und damit beschädigt werden.
Verlegen Sie Kabel außer Reichweite.
Dieser Saugroboter ist nicht für den Gebrauch auf Teppichen geeignet.
Jedes Mal, wenn eine Taste gedrück wird, ertont ein Signalon als Bestätigung des Tastendruckes.
Entfernen Sie vor dem Einsatz den Stecker des Netzteils aus dem Gerät.
- Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig eingesetzt ist.
Stellen Sie den Saugroboter auf eine frei Flache im Raum.
Stellen Sie den Ein-/Ausschalter auf die Position I und das Gerät ist einsatzbereit. Die sechs Kontrollleuchten am Saugroboter leuchten.
Drucken Sie die Taste auf dem Gerät oder die Taste auf der Fernbedierung, um den Reinigungsvorgang zu starten.
Die beiden mittleren LEDs der Kontrollleuchte am Saugroboter leuchten dauerhaft. Der Saugroboter führt eine hindernisabhängige Standardreinigung durch. Er fahrth erst einen Teil der Fläche systematisch ab. Der Saugroboter steckt sich einen Arbeitsbereich ab, indem er zuerst graedeaus fahrht, bevor er in eine andere Richtung abdrecht. Sobald der Arbeitsbereich umrissen wurde, reinigt der Saugroboter diese Fläche wie auf der Abbildung unter gezeigt.

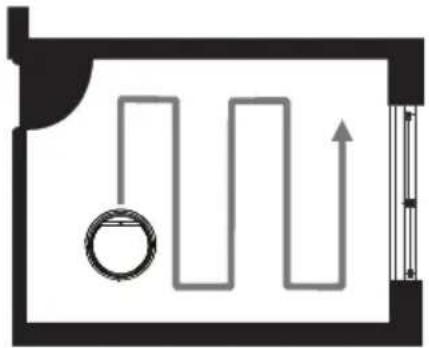

Wenn dieser Teil komplett abgefahren wurde, saugt der Saugroboter eine weitere Teilfläche des Raumes. Dies wird so lange wiederholt, bis der komplette Raum gesaugt wurde, dann kehrt der Saugroboter zum Ausgangspunkt darüber.
Wenn der Saugroboter während des Absteckens eines Arbeitsbereiches auf eine Wand bzw. ein Hindernis trifft, fahr er eine kurze Strecke ruckwärts und nimmt dann in einer anderen Richtung die Saugfunktion wieder auf.
Drücken Sie die Taste oder erneut, um den Reinigungsvorgang zu unterbrechen. Drücken Sie die Taste oder nochmals, wenn Sie die Reinigung fortsetzen wollen.
Wenn Sie keine Taste innerhalb von 15 Sekunden betätigten, wechselt der Saugroboter in den Ruhemodus. Sie konnen den Saugroboter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Taste ca. drei Sekunden gedrückt halten. Im Ruhemodus sind die Kontrollleuchten ausgeschaltet.
Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Ladestation zurück, wenn diese mit dem Stromnetz verbunden ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
Um die Reinigung wieder aufzunehmen bzw. fortzusetzen, drücken Sie erneut die Tasteoder
Reinigen Sie regelmäßig bei ausgeschalteten Gerät (Ein-/Ausschalter auf Position O) die Saugöffnung und leeren Sie nach jeder Verwendung den Staubbehälter.
HINWEIS!
Möglicher Sachschaden!
Aus baulichen und konstruktionellen Gründen innerhalb eines Raumes kann nicht ausgeschlossen werden, dass die Sensoren des Saugroboters Treppen und Hindernisse nicht vollständig erfassen. Es besteht die Gefahr eines toten Bereiches innerhalb dessen der Robot von Treppen stürzen kann.
Testen Sie im Betrieb, ob der Saugroboter Treppenstufen oder andere Hindernisse erkennt.
Bauen Sie ggf. zustätzliche Barrieren auf, um Beschädigungen an Gegenständen, Wänden, Treppen oder dem Gerät zu vermeiden.
7.1. Startzeit einstellen
Um einen Reinigungsvorgang in ihrer Abwesenheit zu starten, stellen Sie eine Startzeit für die Reinigung ein. Gehen Sie wie folgt vor:
Stellen Sie den Ein-/Ausschalter auf die Position I und das Gerät ist einsatzbereit.
Drucken Sie die Taste, um die Startzeit einzustellen.
Die Stundenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Stunde ein. Drücken Sie dann die Taste um die Minutenanzeige in 15 Minuten Schritten einzustellen.
Die Minutenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.
Bestätigen Sie ihre Eingabe durch Drucken der Taste.
Bei der Programmierung muss die Fernbedienung zum Gerät gehalten werden. Durch anschließenden Signatlon hat der Roboter die Daten empfangen und bestätig.
Die Startzeit ist nun eingestellt. Die LEDs der Kontrollleuchte am Saugroboter blinken. Zur eingestillten Zeit startet der Reinigungsvorgang.
Um die Startzeit zu deaktivieren setzen Sie die Startzeit auf 00:00.
7.2. Modus auswahlen
Durch die Sensoren, den Stödbämpfer am Gerät, wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saugroboter damit vorgehen soll:
| Reinigungsmodus Tastendruck auf Art der Reinigung | ||
| Automatisch | oder | Hindernisabhängige Standard-Reinigung. |
| punktuelle Reinigung | Zur gezielten Reinigung einer Fläche um den Startpunkt des Sau-groboters herum. Je nach Großder Fläch dαuert dies bis zu einer Minute. | |
| Reinigung entlang der Wand | Zur Reinigung entlang von Wän-den/Hindernissen.Sollten keine Hindernisse zur Ori-entierung vorhanden sein, be-endet der Saugroboter die Reini-gung. | |
| Zufallsprinzip | 2x | Der Saugroboter fährt nach dem Zufallsprinzip kreuz und quer über die zu reinigende Fläche. |
| Zurück zur Ladestation | Saugroboter kehrt zur Ladesta- tion darüber und ländt den Akku-block auf. | |
| Manuelle Steuerung | , > V < | Um die manuelle Steuerung zu aktivie- ren, muss zuerst die Automatische Reini-gung durch Druck auf oderaktiviert und wieder unter-brochen werden. Danach kann der Saugroboter mit den Rich-tungstosten navigiert werden. |
DE
7.3. Energiemanagement des Saugroboters
Sie benutzen den Saugroboter gelegentlich
Wenn der Saugroboter nicht mehrmals am Tag, täglich oder regelmäßiger reinigen soll, empfehlen wir nach jeder vollständigen Aufladung das Ladegerät bzw. Netzeil von der Steckdose zu trennen. Schalten Sie ebenfalls den Saugroboter über den Ein-/ Ausschalter auf I .
Sie benutzen den Saugroboter tätiglich
Wir empfehlen eine stetige Ladung in der Ladestation bei täglich mehrmaligem Einsatz, damit die nötige und volte Saugleistung des Saugroboter gewährleistet ist. Bei erfolgter vollständiger Aufladung leuchten alle Kontrollleuchten am Saugroboter dauerhaft und der Energieverbrauch wird durch die Erhaltungsladung minimiert.
Sie benutzen den Saugroboter gelegentlich oder regelmäßig für Kleinere Flächen
Der Saugroboter besitzt einen Ruhemodus. Der Ruhemodus ist zu empfehlen, wenn keinere Flächen gereinigt wurden und noch ausreichend Energie, ohne den Akku erneut zu laden, vorhanden ist. Trennen Sie das Ladegerät bzw. Netzteil von der Steckdose. Stellen Sie den Saugroboter über den Ein-/Ausschalter auf I. Der Saugroboter schaltet sich nach 15 Sekunden in den Ruhemodus; alle Kontrollleuchten am Saugroboter erlöschen.
Der Saugroboter kann jederzeit wieder zum Saugen über die ste auf der Fernbedienung, über eine bestehende Programmierung oder die Taste am Gerät aktiviert werden.
| Verbrauch in Watt | |
| Netzteil | 0,057 |
| Ladung mit Netzteil an Saugroboter direkt | 3,31 W |
| Ladung mit Ladestation 13,72 W | |
| Erhaltungsladung an der Ladestation 1,43 W | |
| Erhaltungsladung am Netzteil 1,14 W |
8. Reinigung und Pfl ege
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch stromführungte Teile.
Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.
Stellen Sie den Ein-/Ausschalter auf die Position undziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.
Ihr Saugroboter lässt sich Schnell und einfach reinigen und pflege. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.
Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, atzende oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saugroboters und der Ladestation mit einem angefeuchteten Tuch ab.
Reinigen Sie die Sensoroberflächen und Ladekontakte mit einem sauberen trockenen Tuch.
8.1. Staubbehälter reinigen
Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führn Sie die folgenden Schritte aus:
A) Drücken Sie auf die mit dem Handsymbol markierte Druckfläche des Gerätedeckels.
Der Deckel öffnet sich.
B) Klappen Sie den Griff des Staubbehalters hoch und entfernen Sie den Staubbehälter aus dem Saugroboter.
C) Entfernen Sie den EPA-Filter mit EPA-Filterrahmen.
D) Klappen Sie den Staubbehälterdeckel auf und entfern den Sie den Staubfilter.
E) Leeren Sie den Staubbehälter über einem Mülleimer.
F) Spülen Sie den Staubbehalter mit Wasser aus. Eine Reinigung mit Wasser ist nicht jedem Mal nötig. Stellen Sie den Staubbehalter nicht in die Spülmaschine! Reinigen Sie den Staubfilter und EPA-Filter regelmäßig mit dem mitgelieferten Pinsel.
G) Sobald der Staubbehälter trocken ist, setzen Sie die Filter wieder ein. Nach erfolgter Reinigung setzen Sie den Staubbehälter wieder ein und schreiben Sie den Deckel des Saugroboters.
- Stellen Sie vor Inbetriebnahme sicher, dass die Filter des Staubbehalters richtig eingesetzt ist.
8.2. Saugoff nung reinigen
Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansmeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden.
Schalten Sie das Gerät aus.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung mit dem mitgelieferten Pinsel.
8.3. Bürsten reinigen
Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führten Sieitte die folgenden Schritte aus:
Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen geraden Untergrund.
Losen Sie jeweils die Schraube an den Bürsten mit einem Kreuzschlitzschraubendreher. Halten Sie die Bürsten fest undziehen Sie sie gerade nach oben um sie aus dem Gerät zu entfernen.
Reinigen Sie die Bürsten von Verschmutzungen und Haaren.
Nach der Reinigung bringen Sie die Bürsten wieder an. Achten Sie damit auf die Markierungen (R/L) gemäß der Geräteabbildung unter „5. Geräteübersicht" auf Seite 16.
Nach einiger Zeit sollen den Bürsten ausgetauscht werden um effizienter zu arbeiten. Wegen Ersatzzubehr wenden Sie sichitte an unser Service Center.
Sollten sich die Borsten verbiegen kann es halten, die Bürsten in heißes Wasser zu legend damit sie wieder ihre Ausgangsform annehmen.
8.4. Laufrad reinigen
Bei einer Blockade des vorderen Laufrads entfernen Sie das Laufrad und reinigen Sie es von Verschmutzungen mit einem angefeuchteten Tuch.
- Setzen Sie das vordere Laufrad wieder ein, bis es einrastet.
9. Problemlösung
Bei einer Störung des Geräts prufen Sieitte zunachst,ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben konnen.
Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sichitte an unser Service Center oder eine andere geeignete Fachwerkstatt.
| Problem Mögliche | Ursache Lösung | |
| Das Gerätlässt sich nicht einschalten. | Der Akkublock ist leer. | ➢ Lassen Sie den Akkublock etwa 4,5 Stun-den lang vollständig aufladen. |
| Kontrollleuchte am Sau-groboter blinkt, nachdem das Gerät eingeschaltet wurde. | Der Akkublock ist leer. | ➢ Lassen Sie den Akkublock etwa 4,5 Stun-den lang vollständig aufladen.➢ Entfernen Sie alle Störungen |
| Saugroboter bewegt sich nicht Einfacher Signalton ertönt. | Räder sind blockiert. | ➢ Beheben Sie die Stö-rung an den Rädern. |
| SensorstörungDoppelter Signaton er-tont. | Der Saugroboter steht auf einem dunklen Boden.Der Sensor ist verdeckt. | ➢Versetzen Sie den Saugroboter an eine hellere Stelle.Reinigen Sie den Sensor. |
| Gerät ist blockiert Dreifacher Signaton er-tont. | Saugroboter steckt fest. | ➢Versetzen Sie den Saugroboter an eine andere Stelle. |
| Die seitlichen Bürsten be-ween sich nicht. | Durch Verschmutzung blockiert. | ➢Nehmen Sie die Bürsten ab, anschließend gründlich reinigen und wieder aufsetzen. |
| Die Reinugungsleistung hat abgenommen | Der Staubbehälter ist voll. | ➢Leeren Sie den Staub behälter und reinigen Sie den Filter. |
| Die Bürsten sind verschmutzt. | ➢Reinigen sie die Bürsten und das Laufrad. | |
| Der Saugroboter kehrt nicht zur Ladestation zu-rück | Die Ladestation behind sich an einer Stelle, die für den Saugro-bo ter nicht ortbar oder zugänglichist (hinter einer Wand / Hinder-is). | ➢Stellen Sie das Lade-gerät an einem anderen, zugänglichen Ord auf. |
| Sensoren sind ver-drecht | ➢Reinigen Sie die Søren. |
10. Lagerung/Transport
- Wenn Sie das Gerät nicht benutzen,ziehen Sie den Netzstecker und bewahren Sie das Gerät an einem trockenen, staub- und frostfrei den Ort ohne direkte Sonneneinstrahlung auf.
Achten Sie darauf, dass das Gerät außerhalb der Reichweite von Kindern aufbewahrt wird.
Um Beschädigungen bei einem Transport zu vermeiden, empfehlen wir Ihnen, die Originalverpackung zu nutzen.
11. Akkublock entfernen
VORSICHT! Verletzungsgefahr.
Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschreiben oder auseinandernehmen.
Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
■ Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batterieflüssigkeit die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.
Entfernen Sie den Akkublock erst, wenn er gaz leer ist. Lassen Sie den Staubrobot der zu so lange laufen, bis er stillsteht und alle Kontrollleuchten des Staubrotors blinken
Überprüfen Sie, ob der Akkublock wirklich vollständig entladen ist, indem Sie versuchen, das Gerät erneut einzuschalten. Falls der Motor startet, wiederholen Sie den gesamten Vorgang
Schalten Sie das Gerät aus,ziehen Sie ggf. den Netzstecker aus der Steckdose und das Netzkabel aus dem Gerät.
Losen Sie die beiden Schrauben an der Unterseite des Saugroboters mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.
Entnehmen Sie den Akkublock, indem Sie an der Lascheziehen.
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab.
Entsorgen Sie den Akkublock umweltgerecht (siehe, 12. Entsorgung" auf Seite 32).
Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie ausschließlich einen Akkupack des gleichen Typs.
Verschlieben Sie das Akkufach mit den beiden Schrauben.
12. Entsorgung
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und damit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf zurückgeführrt werden.
Gerät
Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.
Batterien/Akkus
Verbrauchte Batterien/Akkus gehoren nicht in den Hausmüll. Batterien müssen sichgerecht entsorgt werden. Zu dieser Zweck stehen im batterievertreibenden Handel sowie bei communalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder ihreCOMMUNALE Verwaltung.
13. Technische Daten
Staubbehalter Kapazität 0,3 l
Betriebszeit ca. 90 min.
Gewicht ca. 2,05kg
Abmessungen ca. 30 × 8 cm
Akkublock
Lithium-Ionen-Akkublock
Model INR18650M26-4S1P-AGX-8
Hersteller BYD, China
Kapazität 2400 mAh
Bemessungsspannung 14,4V--
Leistung 34,56 Wh
Zellen 4
Ladedauer ca. 4,5 Stunden
Betriebstemperatur 10^ - 40^
Netzteil
Modell S012DBV1900060
Hersteller Ten Pao Industrial Co., Ltd.
Eingang 100 - 240V ,50-60 Hz,0,4 A
Ausgang 19V- - - - 600 mA
Schutzklasse (AC/DC Adapter) IP20
Ausgangsleistung 11,4 W
Durchschnittliche Effizienz im Betrieb 84,85%
Effizienz bei geringer Last (10%) 76,32%
Leistungsaufnahme bei Nulllast 0,057 W
Relevante Lastbedingungen:
Prozentsatz des Ausgangsstroms laut Typenschild
Lastbedingung 1 100% ± 2%
Lastbedingung 2 75% ± 2%
Lastbedingung 3 50% ± 2%
Lastbedingung 4 25% ± 2%
Lastbedingung 510% ± 2%
Lastbedingung 60% (Nulllast)
Fernbedienung
Batteriebetrieb 2x1,5 V Typ AAA/LR03
Verbrauch
siehe 7.3. Energiemanagement des
Saugroboters" auf Seite 26
14. Konformitätsinformation
CE Hiermit erklart die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:
EMV-Richtlinie 2014/30/EG
Niederspannungsrichtlinie 2014/35/EG
- Öko-Design Richtlinie 2009/125/EG (und Öko-Design Verordnung 2019/1782)
RoHS-Richtlinie 2011/65/EU.
15. Serviceinformationen
Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet Funktionieren, wenden Sie sich zunachst an unseren Kundenservice. Es stehen Ohnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:
- In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können Dort ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
Sie finden unsere Service Community unter community.medion.com. - Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
- Selfstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
| Deutschland | ||
| Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) | ||
| Mo. - Fr.: 07:00 - 23:00 Sa. / So.: 10:00 - 18:00 | 1) 0201 22099-111 | |
| Haushalt & Heimelektronik | ||
| 3) 0201 22099-222 | ||
| Mobiltelefon; Tablet & Smartphone | ||
| 1) 0201 22099-333 | ||
| Serviceadresse | ||
| MEDION AG 45092 Essen Deutschland | ||
| Österreich | ||
| Öffnungszteiten Rufnummer | ||
| Mo. - Fr.: 08:00 - 21:00 Sa. / So.: 10:00 - 18:00 | 1 01 9287661 | |
| Serviceadresse | ||
| MEDION Service Center Franz-Fritsch-Str. 11 4600 Wels Österreich | ||
| Schweiz | ||
| Öffnungszteiten Rufnummer | ||
| Mo. - Fr.: 09:00 - 19:00 | 1 0848 - 33 33 32 | |
| Serviceadresse | ||
| MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren Schweiz | ||
| Belgien | ||
| Öffnungszteiten Rufnummer | ||
| Mo. - Fr.: 09:00 - 19:00 | 1 02 - 200 61 98 | |
| Serviceadresse | ||
| MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland | ||
DE
FR
NL
ES
IT
| Luxemburg | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | ① 34-20 808 664 |
| Serviceadresse | |
| MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland | |
These und vielse weiterede Bedienungsanleitungen stehen Ihnen uber das Serviceporttal zum Download zur Verfugung.
Dort finden Sie auch Treiber und andere Software zu diversen Geräten.
Sie können auch den QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
| Deutschland Belgien | |
| www.medion.com/de/service/start/ www.medion.com/be/nl/service/start/ | Österreich Luxemburg |
| www.medion.com/at/service/start/ www.medion.com/lu/de/service/start/ | Schweiz |
| www.medion.com/ch/de/service/start/ |
16. Datenschutzerklarung
Sehr geehrter Kunde!
Wir teilen Ohnen mit, dass wir, die MEDION AG, Am Zehnhof 77, 45307 Essen als Verantwortlicher ihre personenbezogenen Daten verarbeiten.
Indatenschutzrechtlichen Angeleagenheiten werden wir durch unseren betrieblichen Daten schutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnhof 77, D - 45307 Essen; datenschutz@medion.com unterstützt. Wir verarbeiteten ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z.B. Reparaturen) und stützen uns bei der Verarbeitung ihrer Daten auf den mit uns geschlossenen Kaufvertrag.
Ohre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z.B. Reparaturen) an die von uns beauftragten Reparaturdienstleister übermitteln. Wir speichern ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um ihre gesetzlichen Gewährleistungsrechte zu erfüllen.
Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Lösung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.
Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG (Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwerderacht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de.
Die Verarbeitung ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.
17. Impressum
Copyright © 2020
Stand: 10.03.2020
Alle Rechte vorbehalten.
These Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
MEDION AG
Am Zehnhof 77
45307 Essen
Deutschland
Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.
Sommaire
De AC/DC-adapter is nicht waterdicht.
13. Technische gegevens
Stofreservoir capacitieit 0,3 I
Gewicht ca. 2,05kg
Afmetingen ca. 30 × 8 cm
Accu
Lithiumionaccu
Model INR18650M26-4S1P-AGX-8
Fabrikant BYD, China
Capaciteit 2400 mAh
Nominale spanning 14,4V--
Vermogen 34,56 Wh
Cellen 4
