BEDIENUNGSANLEITUNG 60PJ102C LG

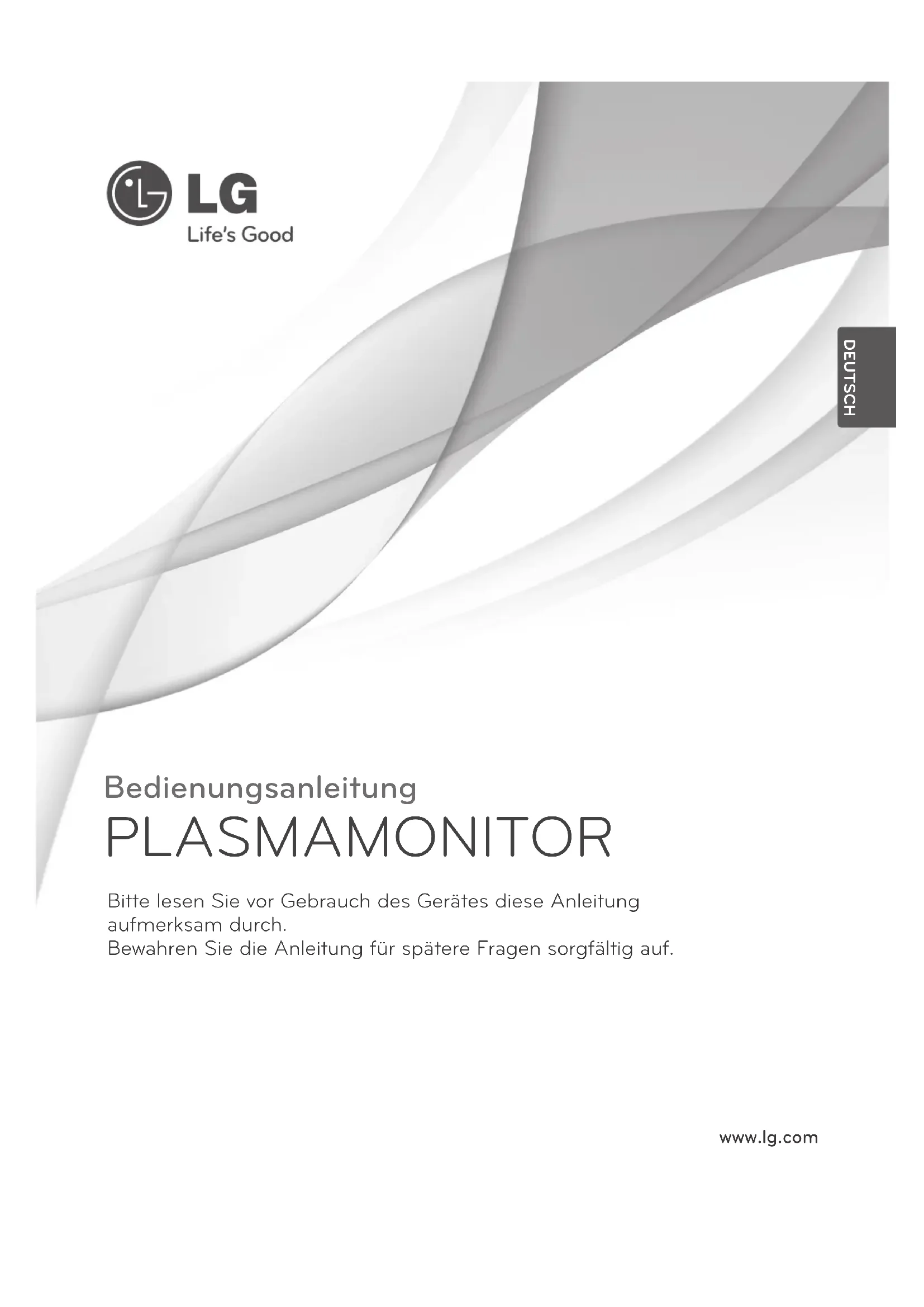

4 to 17 : HDMI modeRecord the model number and serial number of the monitor. Refer to the label on the back cover and quote this information to your dealer when requiring any service. MODEL SERIALwww.lg.com Bedienungsanleitung PLASMAMONITOR Bitte lesen Sie vor Gebrauch des Gerätes diese Anleitung aufmerksam durch. Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. DEUTSCH2 WARNUNG/VORSICHT WARNUNG/VORSICHT ACHTUNG Dies ist ein Produkt der Klasse A. Der Betrieb dieses Gerätes in Wohngebieten kann erhebli- che Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen Das Blitzsymbol in einem gleich- seitigen Dreieck soll den Benutzer darauf aufmerksam machen, dass im Gehäuse des Produkts eine nicht isolierte „gefährliche Spannung“ vorhanden ist, sodass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen in einem gleich- seitigen Dreieck soll den Benutzer darauf aufmerksam machen, dass die dem Gerät beiliegende Dokumentation wichtige Betriebs- und Wartungsanweisungen enthält.

WEGEN STROMSCHLAGGEFAHR DARF

DIE GEHÄUSEABDECKUNG

KUNDENDIENST. WARNUNG/VORSICHT DAS GERÄT DARF WEDER REGEN NOCH

FEUCHTIGKEIT AUSGESETZT WERDEN. ES

BESTEHT BRAND- BZW. STROMSCHLAGGEFAHR. VORSICHT Versuchen Sie auf keinen Fall, das Produkt in irgendeiner Weise zu modifizieren, ohne vorher eine schriftliche Genehmigung durch LG Electronics eingeholt zu haben. Nicht genehmigte Modifikationen können dazu führen, dass der Benutzer die Betriebserlaubnis für das Produkt verliert.3 SICHERHEITSBESTI -MMUNGEN WICHTIGE SICHERHEITSHINWEISE Lesen Sie diese Sicherheitshinweise. Bewahren Sie diese Sicherheitshinweise gut auf. Befolgen Sie alle Warnhinweise. Halten Sie sich an alle Anweisungen. Verwenden Sie das Gerät nicht in unmittelbar-er Nähe zu Wasser. Reinigen Sie das Gerät nur mit einem trock-enen Tuch.Sorgen Sie dafür, dass die Lüftungsöffnungen nicht blockiert werden. Installieren Sie das Gerät entsprechend den Anweisungen des Herstellers.Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen, wie Radiatoren, Heizregistern, Öfen oder anderen Wärme produzierenden Geräten (einschließlich Verstärkern).Umgehen Sie auf keinen Fall die Sicherheitsvorkehrungen des verpolungssicheren oder mit Erdungsleiter versehenen Netzsteckers. Ein verpolungssicherer Stecker hat zwei unter-schiedlich breite Kontaktstifte. Ein mit Erdungsleiter versehener Stecker hat zwei Kontaktstifte und einen dritten Erdungsstift. Der breite Kontaktstift bzw. der Erdungsstift dienen Ihrer Sicherheit. Wenn der Stecker nicht in Ihre Steckdose passt, wenden Sie sich bitte an einen Elektriker.Verlegen Sie das Kabel so, dass es nicht betreten oder anderweitig zusammengedrückt wird. Dies gilt besonders für den Bereich der Stecker, die Steckerbuchsen und die Stelle, an der das Kabel aus dem Gerät tritt.Verwenden Sie nur vom Hersteller empfoh-lenes Zubehör.Verwenden Sie ausschließlich den vom Hersteller angegebenen oder zusammen mit dem Gerät verkauften Rollwagen, Ständer, Dreifuß, Wandhalter oder Tisch. Wenn Sie einen Rollwagen verwenden, achten Sie beim Transport des Geräts auf Ihre Füße, um Fußverletzungen zu vermeiden. Trennen Sie das Gerät bei Gewitter oder bei längerer Nutzungspause vom Stromnetz.Wenden Sie sich bei Problemen an einen qualifizierten Kundendienstmitarbeiter. Bitte nehmen Sie Kontakt mit dem Kundendienst auf, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Stromkabel oder der Stecker defekt sind, Flüssigkeit über das Gerät ausgeschüttet wurde oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, das Gerät nicht ordnungsgemäß funktio-niert oder das Gerät fallen gelassen wurde.

SICHERHEITSbESTImmUNGEN4 SICHERHEITSBESTI -MMUNGEN SICHERHEITSbESTImmUNGEN

Vermeiden Sie jede Berührung des Geräts oder der Antenne während eines Gewitters. Falls der Monitor an der Wand montiert wird, darf er nicht an den Netz- und Signalkabeln auf der Rückseite des Monitors aufgehängt werden. Setzen Sie das Gerät keinen Erschütterungen oder Stößen aus, und sorgen Sie dafür, dass keine Gegenstände in das Gerät oder auf die Bildschirmseite fallen.

VORSICHTSHINWEIS zum Netzkabel: Es empfiehlt sich, einen separaten Schaltkreis für das Gerät zu verwenden, der nur dieses eine Gerät mit Strom versorgt. Lesen Sie zur Sicherheit auf der Spezifikationsseite dieses Benutzerhandbuchs nach.Schließen Sie nicht zu viele Geräte an ein und dieselbe Netzsteckdose an, da anderen-falls Brand- oder Stromschlaggefahr besteht.Steckdosen sollten niemals überlastet wer-den. Überlastete, lockere oder beschädigte Steckdosen, Verlängerungskabel, blanke Netzkabel oder beschädigte bzw. rissige Isolationen bergen die Gefahr von Stromschlägen oder Bränden. Überprüfen Sie das Kabel an Ihrem Gerät regelmäßig. Weist es Anzeichen von Beschädigung oder Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht weiter. Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen. Schützen Sie das Netzkabel vor mecha-nischen Beschädigungen, wie z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder Darauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät tritt.Ziehen Sie vor dem Zusammenbau des Monitors den Netzstecker. Verwenden Sie das Gerät nicht, wenn das Netzkabel beschädigt oder locker ist. Halten Sie das Netzkabel beim Ziehen aus der Steckdose am Netzstecker fest. Ziehen Sie nicht am Netzkabel selbst, wenn Sie den Monitor vom Stromnetz trennen möchten.

WARNUNG: Das Gerät darf weder Regen noch Feuchtigkeit oder anderen Flüssigkeiten ausgesetzt werden. Es besteht Brand- bzw. Stromschlaggefahr. Fassen Sie das Gerät nicht mit nassen Händen an. Installieren Sie das Gerät nicht in der Nähe von brennbaren Gegenständen, wie Benzin oder Kerzen, und nicht unmittelbar in der Nähe der Klimaanlage. Sorgen Sie dafür, dass nichts auf den Monitor tropft oder spritzt, und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie Vasen, Tassen usw., auf das Gerät selbst oder darüber (z. B. auf Regalen über dem Monitor). ERDUNG Vergewissern Sie sich, dass die Steckdose, über die Sie das Gerät mit dem Stromnetz verbinden, ordnungsgemäß geerdet ist, um Stromschläge zu vermeiden. Falls keine Erdung möglich ist, sollte ein separater Überlastungsschalter verwendet und von einem qualifizierten Elektriker installiert werden. Schließen Sie die Erdung niemals an die Telefonleitung, Blitzableiter oder Gasrohre an.SteckdoseKurzschlussschutzschalter TRENNEN DES GERÄTS VON DER STROmVERSORGUNG Wenn Sie das Gerät vom Stromnetz tren-nen möchten, müssen Sie den Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut zugänglich sein. Durch das Ausschalten des Geräts über die Fernbedienung wird das Gerät nicht vom Stromnetz getrennt.5 SICHERHEITSBESTI -MMUNGEN

Reinigung Ziehen Sie zum Reinigen das Netzkabel ab, und wischen Sie das Gerät vorsichtig mit einem weichen Tuch ab, um Kratzer zu ver- meiden. Sprühen Sie weder Wasser noch andere Flüssigkeiten direkt auf den Monitor, um die Gefahr von Stromschlägen zu vermei- den. Verwenden Sie zum Reinigen keine Chemikalien, wie Alkohol, Verdünnung oder Benzin.

Transport Kontrollieren Sie, dass das Produkt ausge- schaltet ist, von der Stromversorgung getren- nt wurde und sämtliche Kabel entfernt wur- den. Bei größeren Bildschirmen sind für den Transport möglicherweise zwei oder mehr Personen erforderlich. Üben Sie keinen Druck auf die Vorderseite des Monitors aus.

belüftung Installieren Sie den Monitor an einem gut belüfteten Platz. Platzieren Sie das Gerät nicht in einem umschlossenen Raum, wie z. B. in einem Bücherregal. Decken Sie das Gerät nicht mit einem Tuch oder einem anderen Material (z. B. Plastik) ab, so lange es an das Stromnetz angeschlossen ist. Installieren Sie das Gerät nicht an einem übermäßig staubigen Ort.

Berühren Sie nicht die Lüftungsöffnungen. Wenn der Monitor über längere Zeit läuft, können die Lüftungsöffnungen heiß werden.

Wenn Sie Rauchgeruch oder anderen Geruch wahrnehmen bzw. das Gerät seltsame Geräusche von sich gibt, ziehen Sie das Netzkabel, und wenden Sie sich an den Kundendienst.

Drücken Sie nicht mit der Hand oder einem spitzen Gegenstand, wie einem Nagel, Bleistift oder Kugelschreiber, auf das Panel, und achten Sie darauf, es nicht zu zerkratzen.

Schützen Sie das Gerät vor direkter Sonneneinstrahlung.

Setzen Sie das Gerät keinen Erschütterungen oder Stößen aus, und sorgen Sie dafür, dass keine Gegenstände in das Gerät oder auf die Bildschirmseite fallen. Es besteht Verletzungsgefahr. Außerdem kann das Produkt beschädigt werden. Wenn die Gefahr besteht, dass das Gerät Stößen oder Schlägen ausgesetzt wird, muss ein Schutz am Gerät angebracht wer- den.

Das Gerät sollte von einem vom Geschäft benannten qualifizierten Techniker installi- ert werden. Die Installation durch nicht qualifizierte Personen ist sehr gefährlich und kann zu Verletzungen oder zum Tod führen.

Hängen Sie sich nicht an das Produkt, und schützen Sie es vor Erschütterungen. Anderenfalls kann es passieren, dass das Produkt herunterfällt und Verletzungen verursacht.

Stellen Sie das Produkt auf einem ebenen Boden (also nicht auf einer Treppe oder einer schrägen Fläche) auf, da das Gerät sonst aus dem Gleichgewicht geraten und fallen könnte, was Verletzungen oder Schäden am Produkt zur Folge haben kann.

Ziehen Sie vor dem Installieren den Netzstecker aus der Steckdose. Anderenfalls besteht die Gefahr von Bränden und Stromschlägen.

Tragen Sie beim Installieren des Geräts Arbeitshandschuhe, um Verletzungen zu vermeiden. Achten Sie auf scharfe Kanten am Produkt. Gehen Sie während und nach der Installation vorsichtig vor, um Verletzungen zu vermeiden.6 VORBEREITUNG VORBEREITUNG VORBEREITUNG Handbuch desEigentümers 60PJ101C 60PJ102C 60PJ103C 60PJ104C

Standard-SchraubeMenge60PJ1*** 600 400 M8 4Separat erhältlichPAC60C1B(Zubehörbox) MODULANORDNUNG Platzieren Sie die Module wie in der folgenden Abbildung dargestellt. ZUBEHÖR Prüfen Sie, ob folgendes Zubehör mit Ihrem monitor-Gerät geliefert wurde. Sollte etwas fehlen, wen-den Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben. ■ Die Abbildung kann vom Aussehen Ihres Geräts abweichen.

■ Die Abbildung kann vom Aussehen Ihres Geräts abweichen. Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit- Wechselstrom ausgelegt. Die pannung fin- den Sie auf der Seite„Spezifikationen “. Versuchen Sie niemals,das Gerät mit Gleichstrom zu betreiben. „CONTROL“-ANSCHLÜSSE (TX, RX) Anschlüsse zum Ausgleich des Luminanzunterschieds. Verbinden Sie die Module (Sets) über das mitgelieferte LAN- Kabel miteinander – vom „TX“-Anschluss eines Moduls zu den „RX“-Anschlüssen der anderen Module.

RS-232-C-ANSCHLUSS (STEUERUNG

UND SERVICE) – AUSGANG („OUT“) Verbinden Sie zum Steuern eines anderen Moduls den RS-232C-Ausgang („Out“) über ein RS-232C-Kabel mit dem RS-232C- Eingang („IN“) des anderen Moduls. EINGANG („IN“) Verbinden Sie diesen Eingang mit dem RS-232C-Ausgang eines PC.

„DVI OUT“ / „DVI IN“

Zum Anschluss eines DVI-Kabels zur Übertragung des DVI-(VIDEO)-Signals „USB (Service only)“ USB-Eingang für Software-Aktualisierungen „HDMI/DVI“ Zum Anschluss einer HDMI/DVI-Quelle „RGB OUT“ Sie können das RGB-Signal auf einem anderen Moduls ausgeben. Verbinden Sie den RGB-Ausgang mit dem PC-Eingang eines anderen Moduls. „RGB IN“ Zum Verbinden mit einem PC-Ausgang

1/8"-Kopfhörerbuchse für analogen PC-Audio-Eingang

Zum Anschluss eines kabelgebundenen IR-Empfängers Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts Lautsprecheranschlüsse Zum (optionalen) Anschluss externer Lautsprecher

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN EXTERNER GERÄTE

ÜbERblICK ÜbER DIE ANSCHlÜSSE ■ Die Abbildung kann vom Aussehen Ihres Geräts abweichen.

EINRICHTEN EXTERNER GERÄTE

DVI OUT DVI INRGB OUTRGB INSPEAKER

EINRICHTEN EXTERNER GERÄTE

RGb-AUSGÄNGE Verwenden Sie diese Funktion, wenn Sie ANALOGE RGB-Signale eines PCs auf dem anderen Produkt anzeigen möchten.

• VerwendungverschiedenerProdukte,dieaneinanderangeschlossensindSchließenSieeinEnde des Signaleingangskabels (15-Pin-D-Sub-Signalkabel) an den RGB OUT.Anschluss von Produkt 1 an und schließen Sie das andere Ende an den RGB IN.

HINWEIS ►Wenn längere Verbindungen erforderlich sind, verwenden Sie einen DVI-Verstärker oder ein DVI- Glasfaserkabel. ►Komponente- und HDMI-Kabel darf max. 5 m lang sein.

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN EXTERNER GERÄTE

CONTROL RÜCKSEITE Verbinden Sie den „TX“-Anschluss über das LAN-Kabel mit den „RX“-Anschlüssen der anderen Module.

EINRICHTEN EXTERNER GERÄTE

IR-EmPFÄNGER Der IR-Empfänger wird für den Empfang des Signals der Fernbedienung benötigt und muss dazu an das Modul angeschlossen werden. Vorderseite DVI OUT DVI IN(SERVICE ONLY)USBHDMIRGB OUTRGB INSPEAKER(8)TXRX CONTROL AC-IN

HINWEIS ► Installieren Sie den IR-Empfänger am ersten Modul, das mit dem Computer und dem RS-232C-Kabel ver- bunden ist. ► Das IR-Signal der Fernbedienung wird über das RS-232C-Kabel in Reihe an die anderen Module weitergeleitet. Fernbedienungssensor

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN EXTERNER GERÄTE

Verbinden Sie den RGB-Ausgang des PC mit der RGb IN-Buchse am Monitor. Schalten Sie den PC und den Monitor ein. Wählen Sie ein Eingangssignal.Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszu-wählen. „RGb IN“

Wählen sie die option RGb. HDMI RGB

Bew. Eingangsliste Eingangsbezeichnung Ausgang KomponenteDVI-D

EINRICHTEN EXTERNER GERÄTE

Schließen Sie den HDMI-Ausgang des externen Geräts (Digitalempfänger, DVD-Player, usw.) an die HDmI/ DVI-Buchse des Monitors an. Schalten Sie das externe Gerät ein. (Anweisungen zum Betrieb finden Sie im Handbuch des extern-en Geräts.) Wählen Sie ein Eingangssignal.Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

Wählen sie die option HDmI. HDMI RGB

Bew. Eingangsliste Eingangsbezeichnung Ausgang KomponenteDVI-D

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN EXTERNER GERÄTE

Schließen Sie den Digitalempfänger oder den DVI-Ausgang des PC an die HDmI/ DVI-Buchse des Monitors an. Schließen Sie den Audioausgang der digitalen Set-Top-Box oder den PC-Audioausgang an die AUDIO (RGb/DVI)-Buchse des Monitors an. Schalten Sie den Digitalempfänger oder den PC und den Digitalempfänger ein. (Informationen zur digitalen Set-Top-Box oder zum PC finden Sie im entsprechenden Handbuch.) Wählen Sie ein Eingangssignal.Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen. HDmI-ZU-DVI-EINGANG

Wählen sie die option HDmI. HDMI RGB

Bew. Eingangsliste Eingangsbezeichnung Ausgang KomponenteDVI-D

EINRICHTEN EXTERNER GERÄTE

Schließen Sie den DVI-Ausgang des PC an die DVI IN-Buchse des Monitors an.

Wählen Sie ein Eingangssignal. Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen. DVI-EINGANG DVI OUT SPEAKER(8) (SERVICE ONLY) USB

Bew. Eingangsliste Eingangsbezeichnung Ausgang

Wählen sie die option DVI-D. KomponenteDVI-D HINWEIS ► Bei Schaltung in Reihe wird die HDCP (High-Bandwidth Digital Content Protection) Funktion nicht unterstüt- zt. ► Bei einigen Modellen des Distributors wird die HDCP-Funktion möglicherweise nicht unterstützt. ► Diese Funktion ist nur im PC-Modus verfügbar.

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN EXTERNER GERÄTE

Schließen Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel an. •SchließenSiedenEingangsanschlussderFarbeentsprechend an. Wählen Sie ein Eingangssignal.Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen. KOMPONENTE-EINGANG BNC-Kabel(nicht enthalten)Audiokabel(nicht enthalten)Digitalempfänger / DVD-Player Gerät HDMI RGB

Bew. EingangslisteEingangsbezeichnungAusgang

Wählen sie die option-Component.KomponenteDVI-D Komponente Eingangsbuchsen Schließen Sie den DVD-Spieler für eine bessere Bildqualität an die Komponent-Eingangsbuchsen an(siehe unten).Komponente-BuchsenamTV-GerätY PB PRVideoausgänge am DVDSpieler Y P B PRY B-Y R-YY Cb CrY Pb Pr17

EINRICHTEN EXTERNER GERÄTE

TASTENFUNKTIONEN DER FERNbEDIENUNG (Separat erhältlich : PAC60C1b) Richten Sie die Fernbedienung auf den Fernbedienungssensor am Monitor. INPUTAV MODE BACK

SET ALL TILE MODE MUTE (POWER) INPUT AV MODE Versetzt den Monitor in den Standby- bzw. Betriebsmodus. Um die 4 Module gleichzeitig im Standby-Modus einzuschalten, warten Sie 10 Sekunden, bevor Sie die Einschalttaste drücken. Der externe Eingangsmodus wechselt in normaler Folge. Bild und Ton für angeschlossene AV-Geräte festle- gen und einstellen. SET 1 bis SET 4 SET ALL TILE MODE MUTE Jedes Modul (SET) kann einzeln betrieben werden. (Wenn Sie z. B. die Taste SET 1 drücken, läuft nur 60PJ101C.) Wenn Sie eine der Tasten SET 1 bis SET 4 drücken, wirkt sich die Einschalttaste auf alle Module aus. Es können alle Panels auf einmal gesteuert werden. Wenn Sie die Taste SET ALL drücken, können Sie für jedes Modul eine andere Einstellung wählen. Muss mit verschiedenen anderen Produkten angezeigt werden. Stellt den Ton Ein oder Aus. MENU NATURAL (Natürlich) AUTO CONFIG TASTENFELD (Nach oben(Vol +)/ Nach unten(Vol–)/Nach links/Nach rechts)

BACK ISM EXIT Zeigt Bildschirmmenüs einzeln an. Schließt das aktuelle Menü. Speichert Menüänderungen. Leere Bereiche zwischen den Bildschirmen werden entfernt, um ein natürlicheres Bild zu erhalten. Nimmt automatische Einstellungen vor (funktioniert nur bei analogem Signal). Ermöglicht die Navigation in den On-Screen-Menüs und die individuelle Anpassung der Systemeinstellungen. Bestätigt Ihre Auswahl oder zeigt den aktuellen Modus an. Bringt den Benutzer zum vorherigen Schritt in einer interaktiven Anwendung zurück. Verhindert das Einbrennen von Bildern durch leich- te Verschiebung des Farbblocks. Beendet alle Einblendungen auf dem Bildschirm und zeigt wieder das volle Monitorbild an.18

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN EXTERNER GERÄTE

MENU NATURAL AUTO CONFIGSET 1SET 3SET 2SET 4SET ALLTILE MODE MUTE Einlegen der batterien ■ Öffnen Sie die Batterieklappe auf der Rückseite der Fernbedienung. ■ Legen Sie Batterien des angegebenen Typs mit der richtigen Polung ein: + zu + und – zu –. ■ Legen Sie zwei 1,5-V-AAA-Batterien ein. Verwenden Sie niemals gebrauchte und neue Batterien zusammen. ■ Gehen Sie zum Herausnehmen der Batterien in umgekehrterRei- henfolge vor.

RGB COMP DVI HDMI ID MODE (Picture ID) Wählen Sie diese Quelle, wenn ein PC verwendet wird (abhängig vom Anschluss). Speichert Menüänderungen. Wählen Sie diese Quelle, wenn ein DVD-Player oder Digitalempfänger verwendet wird (abhängig vom Anschluss). Wählen Sie diese Quelle, wenn ein PC verwendet wird (abhängig vom Anschluss). Wählen Sie diese Quelle, wenn ein DVD-Player, PC oder Digitalempfänger verwendet wird (abhän- gig vom Anschluss). Wird auf allen Modulen dasselbe Bild angezeigt, können Sie den Luminanzunterschied zwischen den Modulen durch Festlegen derselben Bild-ID ausglei- chen. ID MODE - OFF (blaue Taste) dient zur Angabe des Eingangs im Eingangslisten-Eingabestatus.

BENUTZERMENÜS bENUTZERmENÜS AUSWAHl UND EINSTEllUNG DER OSD-mENÜS Das OSD (On-Screen Display) Ihres Monitors kann geringfügig von den Abbildungen in diesem Handbuch abweichen.OPTIONBILD AUDIO ZEIT

Bew. ●Format : 16:9● Energie sparen : Aus●Bildmodus : Standard •Kontrast 100 •Helligkeit 50 •Schärfe 50 •Farbe 60

Bew. ●Auto. Lautstärke : Aus●Klare Stimme II : Aus 3●Balance 0●Ton-Modus : Standard •InfiniteSound:Aus •Höhen 50 •Bässe 50

• Grundeinstellung AUDIOL R

Anzeigen der einzelnen Menüs.

Wählen sie die option a menu item.

Popup-Menü einblenden.■Die Abbildung kann vom Aussehen auf Ihrem Monitor abweichen.

Bew. ●Uhr●Ausschaltzeit : Aus●Einschaltzeit : Aus●Sleep Timer : Aus●Einschaltverzögerung : Aus● Autom. Aus : Aus ZEIT

Bew. ●Sprache●ISM Methode : Normal●Werkseinstellung●Set ID : 1 ●Tile ModusOPTIONR G20 ANHANG ANHANG ANHANG FEHLERBEHEBUNG Probleme beim BetriebDie Fernbedienung funktioniert nicht. ■ Prüfen Sie, ob sich zwischen Monitor und Fernbedienung Gegenstände befinden, die die Signalübertragung behindern. Richten Sie die Fernbedienung direkt auf den Monitor. ■ Prüfen Sie, ob die Batterien richtig eingelegt wurden (+ zu +, – zu –). ■ Legen Sie frische Batterien ein.Monitor geht plötzlich aus ■ Ist die Schlummerfunktion („Sleep Timer“) aktiv? ■ Prüfen Sie die Einstellungen für die Stromversorgung. Stromversorgung ist unterbrochen. Probleme bei der BildausgabeKein Bild und kein Ton ■ Prüfen Sie, ob das Produkt eingeschaltet ist. ■ Steckt das Stromkabel in der Netzsteckdose? ■ Prüfen Sie, ob die Netzsteckdose mit Strom versorgt wird, indem Sie das Netzkabel eines anderen Produkts in die Steckdose stecken.Das Bild wird nach dem Einschalten nur langsam angezeigt ■ Das ist normal, da das Bild während des Einschaltvorgangs unterdrückt wird. Wird das Bild nach 5 Minuten immer noch nicht angezeigt, wenden Sie sich bitte an den Kundendienst.Keine oder schlechte Farbe oder schlechtes Bild ■ Korrigieren Sie die Farbeinstellungen mithilfe des Menüs. ■ Sorgen Sie für einen ausreichenden Abstand zwischen dem Produkt und dem Videorecorder. ■ Sind die Videokabel ordnungsgemäß angeschlossen? ■ Aktivieren Sie die Funktion zur Wiederherstellung der Bildhelligkeit. Horizontale/vertikale Streifen oder wack-elndes Bild ■ Überprüfen Sie, ob lokale Störungen vorliegen, z. B. durch ein elektrisches Gerät.Kein Bild bei HDMI-Verbindung ■ Wenn das HDMI-Kabel kein High-Speed-HDMI unterstützt, kann das Bild flack- ern oder ganz ausbleiben. Schließen Sie die Bildquelle mit einem aktuellen High-Speed-HDMI-Kabel an.21 ANHANG HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing LLC. Probleme bei der Tonausgabe Einer der Lautsprecher gibt keinen Ton aus ■ Korrigieren Sie die Balanceeinstellung mithilfe des Menüs. Ungewöhnliche Geräusche aus dem Inneren des Produkts ■ Eine Änderung der Umgebungsfeuchtigkeit bzw. -temperatur kann beim Ein- und Ausschalten des Geräts zu ungewöhnlichen Geräuschen führen. Dies deu- tet nicht auf eine Fehlfunktion des Geräts hin. Kein Ton bei HDMI- Verbindung ■ Stellen Sie sicher, dass Sie ein High-Speed-HDMI-Kabel verwenden. Probleme beim PC-Modus Signal befindet sich außerhalb des Bereichs ■ Passen Sie Auflösung, horizontale Frequenz oder vertikale Frequenz auf dem PC an. ■ Überprüfen Sie die Eingangsquelle. Vertikaler Streifen im Hintergrund, horizontal- es Rauschen und falsche Position ■ Aktivieren Sie die Funktion zur automatischen Korrektur, oder passen Sie Größe, Taktrate oder horizontale/vertikale Position manuell an. (Option) Bildschirmfarbe ist instabil oder nur eine Farbe ■ Überprüfen Sie das Signalkabel. ■ Installieren Sie die PC-Grafikkarte neu. Keine Tonausgabe bei HDMI-Verbindung zwischen Monitor und

■ Prüfen Sie anhand des Handbuchs für die Grafikkarte im PC, ob die HDMI-Tonausgabe unterstützt wird und wie sie ordnungsgemäß einzur- ichten ist.22 ANHANG ANHANG PRODUKTSPEZIFIKATIONEN ■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden. ■ Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett des Produkts. MODELLE 60PJ101C / 60PJ102C / 60PJ103C/ 60PJ104C 60PJ101C-WA60PJ102C-WA60PJ103C-WA60PJ104C-WA Abmessungen (Breite x Höhe x Tiefe) exklusive Standfuß 1362.7 mm x 788.0 mm x 72.2 mm Gewicht exklusive Standfuß 34,5 kgUmgebungsbedingungenUmgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb 0 °C bis 40 °C Unter 80 % UmgebungstemperaturbeiLagerungLuftfeuchtigkeitbeiLagerung -20 °C bis 60° C Unter 85 % Höhenlage im Betrieb Höhenlage bei Lagerung 0 m bis 2000 m 0 m bis 3000 m ■ Die Produktspezifikationen können im Sinne der Produktverbesserung ohne Vorankündigung geändert werden.23 ANHANG VERFÜGbARE bIlDSCHIRmAUFlÖSUNG modus PC – Voreingestellter Modus modus DTV Komponente HDMI(DTV) 480i 576i 480p 576p 720p 1080i 1080p

1 bis 15 : Komponente-modus

4 bis 17 : HDMI-modusBitte lesen Sie vor der Bedienung des Gerätes die Vorsichtshinweise. Modell- und Seriennummer befinden sich auf der Rückseite sowie an der Seite des Gerätes. Bitte notieren Sie diese Nummern zum späteren Gebrauch. MODELL SERIENNUMMERwww.lg.com
