Produkttyp	Passive koaxiale Lautsprecherbox
Marke	LD Systems
Modell	ICOA 12
Tieftöner-Größe	12" (304,8 mm)
Tieftöner-Magnet	Maßgefertigter Ferrit
Hochtöner	1" (25,4 mm) drehbarer, BEM-optimierter Hochtöner
Hochtöner-Magnet	Maßgefertigter Ferrit
Abstrahlwinkel (H x V)	90° x 50°
Belastbarkeit (RMS)	250 W
Belastbarkeit (Spitze)	1000 W
Empfindlichkeit	93 dB SPL (1 W/1 m)
Frequenzgang	55 Hz – 20 kHz
Übergangsfrequenz	2 kHz
Max. Schalldruckpegel (Spitze)	123 dB
Impedanz	8 Ohm
Lautsprecher-Ein-/Ausgänge	1 Eingang + 1 Ausgang, Speakon-kompatibel (1+ / 1-)
Gehäusematerial	Polypropylen
Farbe	Schwarz (LDICOA12) oder Weiß (LDICOA12W)
Gehäusetyp	Bassreflex
Montage	Flansch 36 mm (0° und 5°), 6 M10-Aufhängepunkte
Monitorwinkel	55°
Abmessungen (B x H x T)	375 x 635 x 396 mm
Gewicht	19,8 kg
Hochtönerschutz	Automatische rücksetzbare Sicherung (PTC)
Griffe	4 Aluminiumgriffe mit gummierten Oberflächen

Häufig gestellte Fragen - ICOA 12 LD Systems

Wie drehe ich das Hochtonhorn für horizontale Nutzung oder als Bühnenmonitor?

Entfernen Sie das Frontgitter, schrauben Sie die 4 Schrauben des Horns heraus, heben Sie es vorsichtig an, drehen Sie es um 90°, ohne das Kabel zu beschädigen, setzen Sie es wieder ein und schrauben Sie es fest. Montieren Sie das Gitter wieder.

Was ist der maximale Spitzen-Schalldruckpegel?

Der maximale Spitzen-Schalldruckpegel beträgt 123 dB für die ICOA 12.

Wie verbinde ich die Box mit einem Verstärker?

Verwenden Sie die Speakon-kompatiblen Anschlüsse (1+ / 1-) für den Eingang (INPUT) und den Ausgang (OUTPUT). Beide Anschlüsse sind parallel verdrahtet. Die Impedanz beträgt 8 Ohm.

Welche Montagemöglichkeiten gibt es?

Die Box verfügt über einen 36-mm-Flansch mit zwei Positionen (0° und 5°) für Stative sowie 6 M10-Aufhängepunkte für hängende Installation.

Kann ich die ICOA 12 als Bodenmonitor verwenden?

Ja, dank des drehbaren Hochtonhorns und des Gehäuses mit einem Monitorwinkel von 55°. Rutschfeste Schienen sorgen für Stabilität.

Welches Zubehör ist optional erhältlich?

Universelle Halterungen (LDICOA12UB in Schwarz, LDICOA12UBW in Weiß) und gepolsterte Schutzhüllen (LDICOA12PC).

Wie reinige ich die Box?

Verwenden Sie ein trockenes Tuch zur Reinigung. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Welche wichtigen Sicherheitshinweise gibt es?

Öffnen Sie das Gerät nicht, vermeiden Sie den Kontakt mit Wasser und Wärmequellen, halten Sie einen Mindestabstand von 20 cm um das Gerät ein und beachten Sie die Lautstärkepegel (90 dB SPL bei längerer Exposition nicht überschreiten).

Wie ist die Garantieabdeckung?

Die aktuellen Garantiebedingungen und Haftungsbeschränkungen finden Sie auf der Adam Hall-Website: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf.

Wie entsorge ich die Box am Ende ihrer Lebensdauer?

Nicht mit dem Hausmüll entsorgen. Befolgen Sie die örtlichen Recycling-Richtlinien oder wenden Sie sich an Ihren Händler für eine umweltgerechte Entsorgung.

BEDIENUNGSANLEITUNG ICOA 12 LD Systems

SICHERHEITSHINWEISE 9

EIGENSCHAFTEN 10

ANSCHLÜSSE 11

STATIVFLANSCH 11

VERWENDUNG ALS BODENMONITOR 12

HOCHTONHORN UM 90° DREHEN 12

OPTIONALES ZUBEHÖR 13

TECHNISCHE DATEN 13

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PRÉVENTIVES 15

CARACTÉRISTIQUES 16

RACCORDEMENTS 17

BRIDE SUPPORT 17

UTILISATION COMME RETOUR DE SCÈNE AU SOL 18

FAIRE PIVOTER LE PAVILLON D'AIGUS DE 90° 18

ACCESSOIRES DISPONIBLES EN OPTION 19

CARACTÉRISTIQUES TECHNIQUES 19

DECLARATIONS 20

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

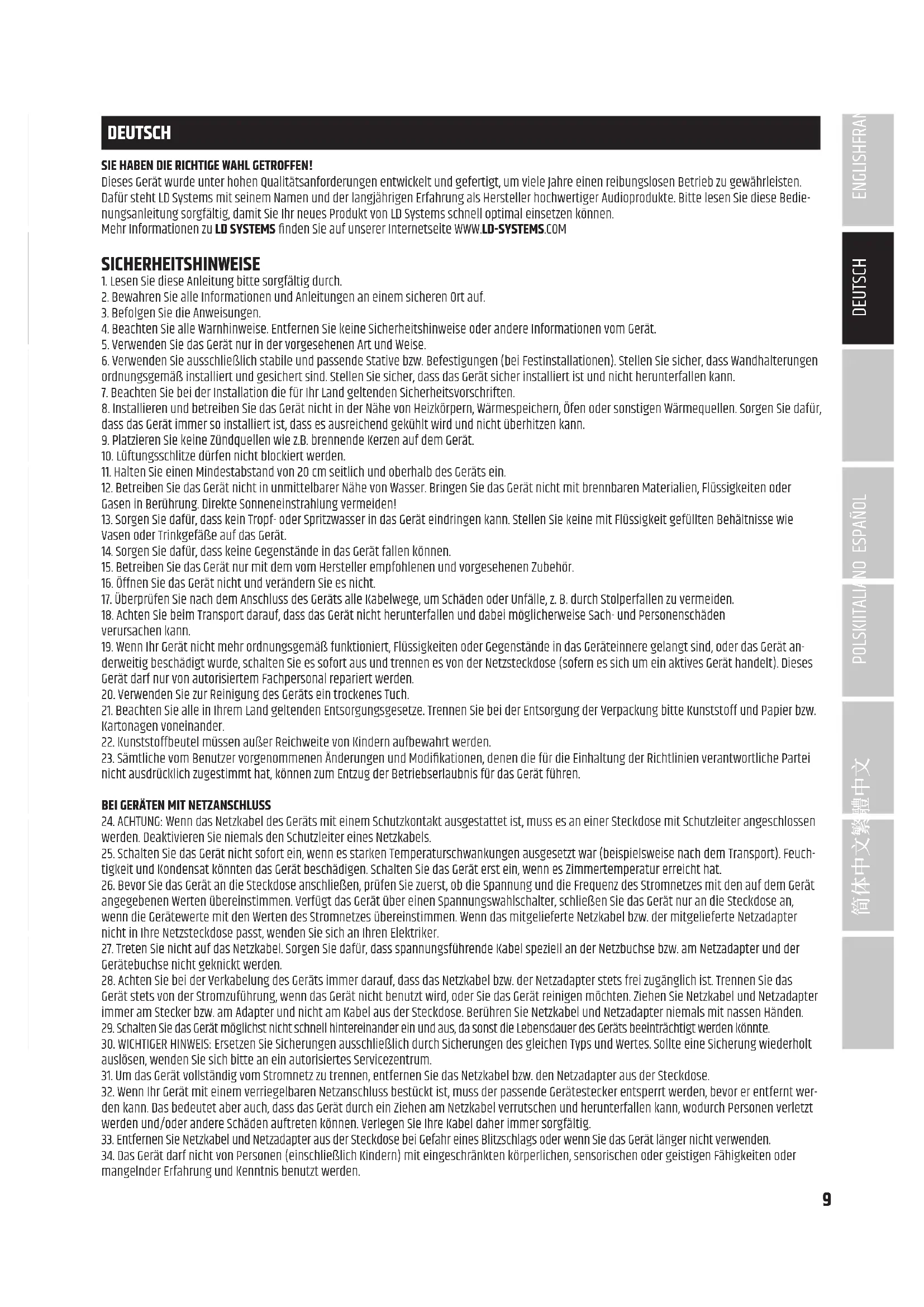

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.

12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!

13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

11. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.

12. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.

13. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EIGENSCHAFTEN

LDICOA12(W) & LDICOA15(W)

• Echter Allrounder für Fullrange-, Satelliten- und Monitor-Anwendungen sowie Festinstallationen
  • Passiver Lautsprecher mit bis zu 125 dB max. SPL und 1000 W PEAK-Belastbarkeit
• Vertikale und horizontale Anwendung durch koaxialen Aufbau mit drehbarem, BEM-optimiertem CD-Horn
  • Horngeladener Woofer
• 36 mm Dual-Tilt Stativaufnahme mit 0° und 5° Neigungswinkel, 55° Monitorwinkel mit stabilem Stand
• 6 x M10 Flugpunkte
• Stoßsicheres Frontgitter zum optimalen Schutz des Lautsprechers
• 4 Aluminiumgriffe mit ergonomischer, gummierter Oberfläche
• Umfangreiches, optional erhältliches Zubehör für Installation und Transport

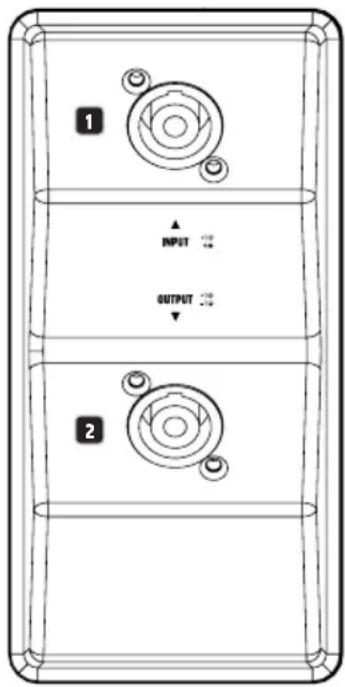

ANSCHLÜSSE

1 ▲ INPUT OUTPUT 2

1 INPUT

Eingang mit Speakon-kompatibler Lautsprecherbuchse (Belegung 1+, 1-). Die Anschlussbuchsen INPUT und OUTPUT sind parallel verdrahtet (2+, 2- sind nicht belegt). Der Lautsprecher hat eine Impedanz von 8 Ohm.

2 OUTPUT

Ausgang mit Speakon-kompatibler Lautsprecherbuchse (Belegung 1+, 1-). Achten Sie beim Weiterleiten des Signals auf die Gesamtimpedanz des Systems, um Schäden am angeschlossenen Verstärker zu vermeiden.

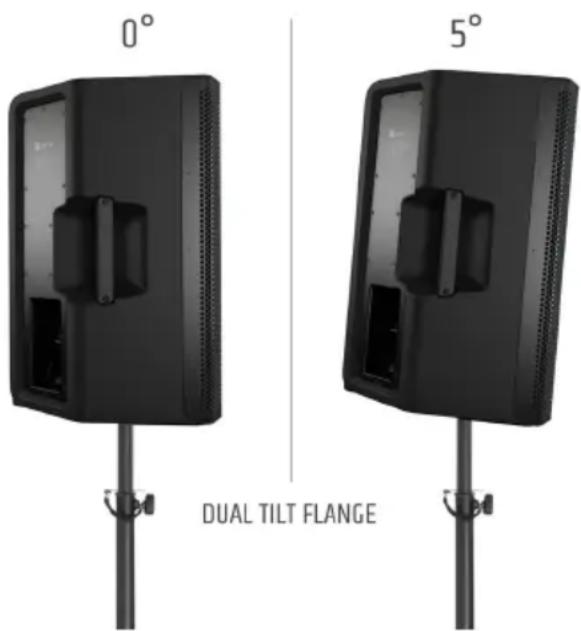

STATIVFLANSCH

Die Lautsprecher verfügen über einen Stativflansch mit einer Stativaufnahme mit 0° Winkelung (Position hinten) und einer Stativaufnahme mit 5° Neigungswinkel (Position vorne). Anwendungsbeispiele: Verwenden Sie die Stativaufnahme mit 0° Winkelung für die Beschallung von stehendem Publikum und die Stativaufnahme mit 5° Neigungswinkel für die Beschallung von sitzendem Publikum.

0° 5° DUAL TILT FLANGE

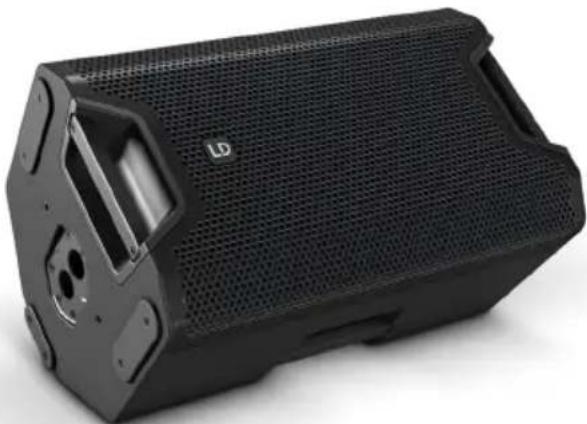

VERWENDUNG ALS BODENMONITOR

Dank des drehbaren Hochtonhorns und ihrer Universalgehäuse können die Lautsprecher auch als vollwertige Bodenmonitore eingesetzt werden. Rutschfeste Gummischienen sorgen für einen sicheren Stand, der Monitorwinkel beträgt 55°.

Das Hochtonhorn lässt sich für Anwendungen, bei denen der Lautsprecher horizontal montiert oder als Bodenmonitor eingesetzt wird, um 90° drehen.

Gehen Sie beim Öffnen des Lautsprechers und beim Drehen des Hochtonhorns sehr behutsam vor, um den Lautsprecher nicht zu beschädigen und um Personenschäden zu vermeiden. Befolgen Sie jeden Schritt der Anleitung genau. Der Hersteller haftet nicht für etwaige Schäden an Geräten, sowie Personenschäden, die durch unsachgemäße Handhabung entstehen!

1. Trennen Sie alle angeschlossenen Kabel vom Lautsprecher.
2. Legen Sie den Lautsprecher auf die Monitorschräge, entfernen das Frontgitter vom Gehäuse (je fünf Schrauben für 2,5mm Innensechskantwerkzeuge links und rechts am Gehäuse).

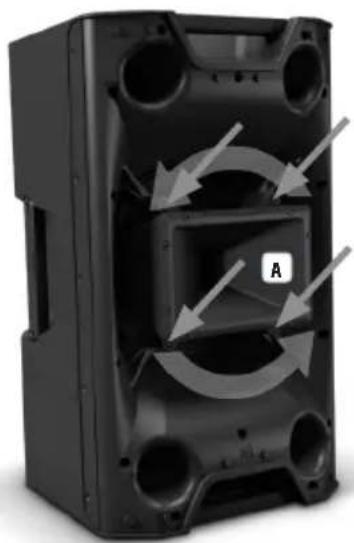

3. Lösen Sie die 4 Schrauben, mit dem das Hochtonhorn am Gehäuse befestigt ist (siehe Abbildung A).
4. Heben Sie nun das Horn leicht an, drehen es um 90° und achten dabei darauf, dass das Hochtönerkabel nicht beschädigt wird.
5. Führen Sie das Hochtönerkabel in die dafür vorgesehene Haltenut neben dem Befestigungsloch ein und setzen das Horn wieder auf die Halterungen. Achten Sie dabei darauf, dass das Kabel nicht eingeklemmt ist.
6. Schrauben Sie das Horn sorgfältig fest und montieren das Frontgitter wieder am Gehäuse.

LDICOA12UB - Universalhalterung für ICOA® 12 (schwarz)

LDICOA15UB - Universalhalterung für ICOA® 15 (schwarz)

LDICOA12UBW - Universalhalterung für ICOA® 12 (weiß)

LDICOA15UBW - Universalhalterung für ICOA® 15 (weiß)

LDICOA12PC - Gepolsterte Schutzhülle für ICOA® 12

LDICOA15PC - Gepolsterte Schutzhülle für ICOA® 15

TECHNISCHE DATEN

Artikelnummer: LDICOA12(W) LDICOA15(W)
Produktart: Coaxial PA-Lautsprecher
Typ: Passive
Größe Tieftöner: 12" 15"
Größe Tieftöner: 304,8 mm 381 mm
Magnet Tieftöner: Ferrit
Marke Tieftöner: Custom Made
Hochtonhorn: BEM optimiertes CD Horn
Größe HF Treiber: 1"
Größe HF Treiber: 25,4 mm
Magnet HF Treiber: Ferrit
Marke HF Treiber:	Custom Made
Schwingspule HF Treiber:	1"
Schwingspule HF Treiber:	25,4 mm
Schutzschaltungen:	automatisch rückstellender Hochtonschutz (PTC)
Abstrahlwinkel (H x V):	90° x 50°
Belastbarkeit (RMS): 250 W
Belastbarkeit (Peak):	1000 W
Empfindlichkeit:	93 dB SPL 1 W/1 M	95 dB SPL 1 W/1 M
Frequenzgang:	55 Hz - 20 kHz	48 Hz - 20 kHz
Übernahmefrequenz:	2kHz
Max. SPL (Peak):	123 dB	125 dB
Lautsprechereingänge:	1
Lautsprechereingangsanschlüsse:	Speakon kompatibel
Lautsprecherausgänge:	1
Lautsprecherausgangsanschlüsse:	Speakon kompatibel
Gehäusematerial:	Polypropylen
Gehäusefarbe:	schwarz (LDICOA12)weiß (LDICOA12W)	schwarz (LDICOA15)weiß (LDICOA15W)
Gehäusebauart:	Bassreflex
Montage:	36 mm Flansch (0°, 5°), 6 x M10 Flugpunkte
Monitorwinkel:	55°
Abmessungen (B x H x T):	375 x 635 x 396 mm	416 x 695 x 415 mm
Gewicht:	19,8 kg	24,7 kg

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Adam Hall GmbH, dass dieser Funkanlagentyp der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.adamhall.com/compliance/
