BEDIENUNGSANLEITUNG EcoBoost MPPT Morningstar

Dieses Handbuch wurde gekürzt. Das vollständige Produkthandbuch finden Sie in der gedruckten englishen Version des Handbuchs oder in elektronischer Version unter: www.morningstarcorp.com

ÜBERSICHT DER TECHNISCHE DATEN

	EB-MPPT-20	EB-MPPT-30	EB-MPPT-40
Akku-Nennspannung	12/24 V	12/24 V	12/24 V
Max.PV-Ruhespannung*	120 V	120 V	120 V
Max. Nenn-eingangsleistung**	300/600 W	400/800 W	560/1120 W
Max.Akku-Ladestrom	20 A	30 A	40 A
Nenn-Laststrom	20 A	30 A	30 A

Die Anlagenspannung darf diese Grenze niemals überschreiben.
*These Leistungsstufen beziehen sich auf die maximale Leistung, die das PS-MPPT verarbeiten kann. Anlagen mit higherer Leistung können ohne Beschäftigung des Reglers verwendet werden.

1.0 WICHTIGE SICHERHEITSANWEISUNGEN

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Dieses Handbuch enthalt wichtige Sicherheits-, Installations- sowie Bedienungs- und Wartungsanweisungen für den EcoBoost MPPT Solarladeregler.

Die folgenden Symbole werden in thisem Handbuch verwendet, um potenziell gefährliche Bedingungen anzuzeigen oder wichtige Sicherheitsanweisungen zu kennzeichnen:

WARNING: Kennzeichnet eine potenziell gefährliche Situation. Seien Sie extrem vorsichtig beim Ausführrendeser Tätigkeit.

ACHTUNG: Kennzeichnet einen für Sicherheit und ordnungsgemäß Betrieb des Reglers kritischen Vorgang.

HINWEIS: Kennzeichnet einen für sicheren und ordnungsgemäß Betrieb des Reglers wichtigen Vorgang.

Sicherheitsinformation

• Lesen Sie alle Anweisungen und Warnhinweise in dieser Handbuch, bevor Sie mit der Installation beginnen.
• Es gibt keine zu wartenden Teile im Inneren des EcoBoost MPPT. Zerlegen Sie den Regler nicht und versuchen Sie nicht,ihn zu reparieren.

WARNUNG:Gefahr von Stromschlagen. EINSPEISEKLEMME UND ZUBEHÖRANSCHLUSSE SIND NICT HALVANISCH GETRENNT VOM DC-EINGANG UND STEHEN EVENTUELL UTERN GEFÄHRlicher SOLARSPANNUNG. UTER BESTIMTMEN STÖRFALLBEDINGUGEN KANN ES ZU EINER UBERLADUNG DES AKKUS KOMMEN. PRUFEN SIE ALLE ANSCHLUSSE UND DIE ERDUNG, BEVOR SIE DAS GERAT BERUHREN.

WARNING: ES WIRD DAVON AUSGEGANGEN, DASS DER KOMMUNKATIONSANSCHLUSS AN EINEN STROMKREIS MIT DVC B ERFOLGT. BEI ANSCHLUSS AN EINEN STROMKREIS MIT DVC A IST EIN EXTERNER ISOLATOR ERFORDERLICH.

• Externe Solar- und Akkutrennschalter sind erforderlich.
• Trennen Sie alle Stromquellen vom Regler, bevor Sie den EcoBoost MPPT installmenten oder einstellen.
• Es gibt keine Sicherungen oder Trennschalter im Inneren des EcoBoost MPPT. Unternehmen Sie keine Reparaturversuche.

Installations-Sicherheitshinweise

• Montieren Sie den EcoBoost MPPT im Innenbereich. Vermeiden Sie, dass er den Elementen ausgesetzt wird, und verhindern Sie das Eindringen von Wasser in den Regler.
• Installieren Sie den EcoBoost MPPT an einem Ort, an dem zufälliger Kontakt vermieden wird. Der Kühlkörper des EcoBoost MPPT kann im Betrieb sehr heißt werden.
• Verwenden Sie bei der Arbeit mit Akkus isolierte Werkzeuge.
• Tragen Sie keinen Schmuck während der Installation.
  Die Akkubank muss aus Akkus desselben Herstellers, Typs und Alters bestehen.
• IEC 62109 zertifiziert nur für die Verwendung in negativ geerdeten oder schwebenden Systemen.
• Unterlassen Sie das Rauchen in der Nähe der Akkubank.
  Die Stromanschlüsse müssen fest sitzen, um Überhitzung aufgrund einer losen Verbindung zu vermeiden.
• Verwenden Sie Leitungen und Schutzschalter der richtigen Höhe.
• Dieser Ladereglerarf nur an Gleichstromkreise angeschlossen werden. These Gleichstromanschlusses sind durch das folgende Symbol gekennzeichnet:

Gleichstrom-Symbol

Der EcoBoost MPPT-Regler muss von einem qualifizierten Techniker in Übereinstimmung mit den elektrischen Vorschriften des Landes, in dem der Regler installiert wird, vorgenommen werden.

Es muss eine Einrichtung zum Abschalten der gesamten Stromversorgung vorhanden sein. Diese Trennschalter müssen in die feste Verdraughtung integriert sein.

Die negativen Anschlussklemmen des EcoBoost MPPT entsprechen allgemeiner Bauform und müssen gemäß Anweisungen, örtlichen Vorschriften und Bestimmungen geerdet werden.

Eine dauerhafte, zuverlüssige Erdung muss mit Verbindung zum Masseanschluss des EcoBoost MPPT hergestellt werden.

Der Erdleiter muss gegen unbeabsichtigtes Losen gesichert werden.

Akkusicherheit

WARNING: Ein Akku kann ein Risiko von elektrischen Schlagen oder Verbrennungen aufgrund hoher Kurzschlussströme oder ein Feuer- oder Explosionsrisiko aufgrund austretender Gase darstellen. Beachten Sie die entspruchenden Vorsichtsmaßnahmen.

WARNING: Explosionsgefahr.
Ordnungsgemäß Entsorgung der Akkus ist
erforderlich. Werfen Sie die Akkus nicht ins
Feuer. Beachten Sie die lokalen Vorschriften oder
Gesetze davon.

ACHTUNG: Wenn Sie Akkus ersetzen, verwenden Sie die ordnungsgemäßen, angegebenen Anzahlen, Großten, Typen und Leistungen entsprechend der Anwendung und dem Systemdesign.

ACHTUNG: Öffnen oder beschädigen Sie die Akkus nicht. Auslaufendes Elektrolyt schädigt die Haut und kann giftig sein.

Die Akkuwartung sollte mit den erforderlichen Sicherheitsvorkehrungen von qualifiziertem Personal durchgefuhrt oder überwacht werden.
- Seien Sie sehr vorsichtig bei der Arbeit mit großen Bleiakkus. Tragen Sie einen Augenschutz und halten Sie frisches Wasser bereit für den Fall, dass es zu einem Kontakt mit der Akkusaure kommt.

• Entfemen Sie Uhren, Schmuck und andere Metallobjekte vor der Arbeit mit Akkus.
  Tragen Sie Gummihandschuhe und Gummistiefel.
• Verwenden Sie Werkzeuge mit isolierten Griffen und legen Sie keine Werkzeuge oder Metallobjekte auf den Akkus ab.
• Trennen Sie den Akku von der Ladequelle, bevor Sie Akkuklemen anklemmen oder abklemmen.
• Stellen Sie fest, ob der Akku versehentlich geerdet wurde. Wenn das der Fall ist, entfern den Sie die Erdungskontaktquelle. Kontakt mit einem Teil eines geerdeten Akkus kann zu einem Stromschlag führen. Die Wahrscheinlichkeit eines solchen Stromschlags kann gesenkt werden, indem Akku-Erdungen während der Installation und Wartung entfern werden (gilt, wenn Ausrüstung und Fernakku-Versorgungen keinen geerdeten Stromkreis haben).
• Lesen Sie sorgfältig die Anleitung des Akkuherstellers, bevor Sie Akkus für den EcoBoost MPPT installieren, anschließen oder entfern.
• Achten Sie sehr darauf, die mit dem Akku verbundenen Kabel nicht kurzzuschlieben.
• Sorgen Sie davon, dass[jemand in ihrer Naze ist, der] Ihnen bei einem eventuellen Unfall helfen kann.
• Wahrend des Ladevorgangs können explosive Akkugase austreten. Achten Sie auf eine ausreichende Belüfung zur Beseitigung der Gase.
• Rauchen Sie niemals im Bereich des Akkus.
• Falls Akkusäure mit Haut in Berührung kommt, waschen Sie den Hautbereich mit Wasser und Seite. Wenn Säure in Kontakt mit dem Auge kommt, sollen Sie das Auge mit frischem Wasser und suchen Sie einen Arzt auf.
• Achten Sie auf einen korrekten Elektrolytstand im Akku, bevor Sie mit dem Laden beginnen. Versuchen Sie nicht, einen gefrorenen Akku zu laden.
  Recyclceln Sie den Akku, wenn er ersetzt wird.

2.0 ALLGEMEINE INFORMATIONEN

2.1 Merkmale

Die Merkmale des EcoBoost MPPT sind in Abb. 2-1 unter dargestellt. Dazu wird jedem Merkmal erlautert.

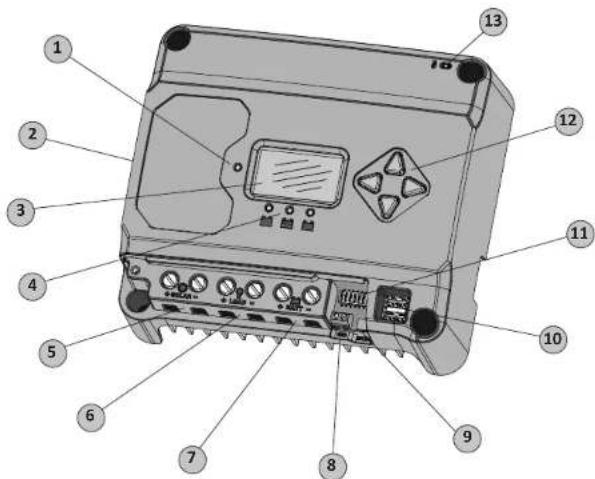

Abbildung 2-1. EcoBoost MPPT Funktionen

1-Ladestatus-/Fehler-LED

Zeigt Status von Ladestrom und Fehlerzuständen an.

2-Kuhlkorper/Erdungsschraube

(M4-Schraube zur Erdung des Kuhlkörpers)

Aluminium-Kühlkörper (unter) zum Abführren der Wärme des Reglers (der EcoBoost MPPT ist für mehr Zuverlässigkeit zu 100% passiv gekühlt)

3 - Messdisplay

Digitales LCD-Display zur Überwachung und Programmierung

4-Akkustatus-/Störungs-LED-Anzeigen

Drei LED-Ladzustandsanzeigen zeigen Ladezustände (SOC) und Störungen des Reglers an

5 - Positiv- und Negativ-Anschlussklemmen Solar

Stromanschlüsse für Solar (+) und (-) Kabelanschlüsse

6 - Positiv- und Negativ-Anschlussklemmen Last

Stromanschlüsse für Laden (+) und (-) Kabelanschlüsse

7 - Positiv- und Negativ-Anschlussklemmen Akku

Stromanschlüsse für Akku (+) und (-) Kabelanschlüsse

8-Anschlussklemmen Temperatur-Fernsensor (RTS)

Anschlusspunkte für einen Momingstar RTS zur Fernüberwachung der Akkutemperatur

9 - USB Micro-B-Datenschmittstelle (zukünftige Verwendung)

Micro-B-USB-Schnittstelle fur (zukünftige) Datenübertragung

10-USB-Ladeanschluss

USB-Buchsen zum Laden von elektronischen Geräten

11 - DIP Schalter

Acht (8) Einstellschalter zum Konfigurieren des Betriebs des EcoBoost MPPT

12 - Messgerät-Richtungstasten

Zum Navigieren innerhalb des Anzeigefeldes

13 - Lokaler Temperatursensor

Kompensiert das Laden in Abhängigkeit von der Umgebungstemperatur (nicht verwendet wenn Temperatur-Fernsensor angeschlossen ist)

2.2 Optionales Zubehör

Das folgende Zubehör ist separat bei ihrer autorisierten Morningstar-Handler erhältlich:

Temperatur-Fernsensor (Modell: RTS)

Der RTS misst für eine genaue Temperaturkompensation die Akkutemperatur und ist empfehlenswert, wenn die Akku-Umgebungstemperatur um mehr als +5^ von der Regler-Umgebungstemperatur abweicht. Die Standard-Kabellange beträgt 10m

HINWEIS: Die Verwendung eines Temperatur-Fernsensors wirddringend empfohlen. Der Installationsort des Reglers, die Luftströmung und die Systemleistung können die Anzeigewerte des lokalen Temperatursensors stark beeinflussen. Ein RTS sorgt für eine optimale Ladeleistung.

Erdschluss-Schutzeinrichtung (GFPD-150V)

Als Sicherheitsmaßnahme entdeckt der GFPD-150V Erdschlussfehler bei Stromquellen und unterbricht die Stromführung.

3.0 INSTALLATIONSANWEISUNGEN

3.1 Allgemeine Hinweise zur Installation

• Lesen Sie den gesamten Abschnitt zur Installation durch, bevor Sie die Installation durchführren.
• Seien Sie sehr vorsichtig beim Arbeiten mit Akkus. Tragen Sie eine Schutzbrille. Halten Sie frisches Wasser bereit, um jeder Kontakt mit Säure abwaschen und reinigen zu können.
• Verwenden Sie isolierte Werkzeuge und vermeiden Sie das Ablegen metallischer Objekte in der Nähe der Akkus.

WARNING: Risiko von Geräteschäden und Explosionsgefahr

Installieren Sie den EcoBoost MPPT niemals in einem Gehäuse mit einem Flüssig-Akku. Akkudämpfe sind entflammbar und greifen die EcoBoost MPPT Schaltkreise an und zerstoren sie.

ACHTUNG: Geräteschäden

Achten Sie auf eine ausreichende Belüftung, wenn sie den EcoBoost MPPT in einem Gehäuse installieren. Die Installation in einem geschlossenen Gehäuse führt zu einer Überhitzung und einer verkurzten Produktlebenszeit.

• Installieren Sie den Regler nicht in Bereichen, wo Wasser in den Regler eindringen kann.
• Lose Netzanschlussleitungen und/oder korrodierte Leitungen konnen zu resistiven Verbindungen führen, die die Kabelisolation schmelzen, umliegende Materialien in Brand setzen oder ein Feuer verursachen konnen. Achten Sie auf feste Verbindungen und verwenden Sie Kabelschellen, um die Kabel zu sichern und zu verhindern, dass sie in mobilen Anwendungen schwingen.
  Voreingestellte Ladeprofile sind im Allgemeinen fur Bleisäureakkus ausgelegt. Für verschiedene Ladeanforderungen konnen benutzerdefinierte Einstellungen verwendet werden (siehe Abschnittte 3.2 und 4.7 für Einzelheiten). Beachten Sie, dass einige Akkutypen möglichwerse nicht kompatibel sind.
• Der EcoBoost MPPT-Akkuanschluss kann an einen Akku oder eine Akkubank angeschlossen werden.

Die folgenden Anweisungen beziehen sich auf einen einzelnen Akku, es wird jedoch impliziert, dass der Akkuanschluss an einen einzelnen Akku oder eine Gruppe von Akkus in einer Akkubank erfolgen kann.

• Der EcoBoost MPPT verfügbar über selbstschneidende Befestigungselemente, einen anodisierten Aluminium-Kühlikörper und Schutzlack, umihn vor rauen Bedingungen zu schätzen. Für eine akzeptable Lebensdauer sollen denoch extreme Temperatur und Meerwasser-Umgebungen vermieden werden.
• Der EcoBoost MPPT verhindert Rückwartsleckstrom bei Nacht, eine Sperrdiode ist also im System nicht erforderlich.
• Der EcoBoost MPPT ist NUR für die Regelung von Solar-(Photovoltaik-)Strom ausgelegt. Der Anschluss an andere Stromquellen wie Windkraftanlagen oder Generatoren lasst den Garantieanspruch verfallen. Andere Stromquellen können jedoch direkt an die Akkus angeschlossen werden.
  Die MaximalgroBe des Kabels fur die Einspeiseklemme entspricht Nr.6 AWG/16 mm2 (Volldraht-/Mehrdrahtkabel) oder Nr.8 AWG/10 mm2 (Feindrahtkabel).Verwenden Sie einen flachen isolierten Schraubendreher und ziehen Sie auf ein Drehmoment von bis zu 3,95 Nm fest.
• Für den Anschluss an die Klemmen des EcoBoost MPPT sind die Adern zuerst vorzubereiten (z. B. durch Anklemmen von Kupferkopfen), um ein Lösener Leiterader aus der Anschlussschraube und einen möglichen Kontakt mit dem Metallgehäuse zu vermeiden.

WARNING: Solar- und Akkusicherungen oder DC-Trennschalter sind im System erforderlich. Diese Schutzvorrichtungen befinden sich außerhalb des EcoBoost MPPT-Reglers und erfordern ein Maximum von 25 A für den EB-20/M, 35 A für den EB-30/M und 50 A für den EB-40/M.

WARNING: Die Nennleistung der Trennschalter und Sicherungen muss möglichweise unter den offen angegebenen Werten liegen, damit spezifische Leitungsstromstärk den einzelner Leitungen nicht übersritten werden.

WARNING: Die minimale Trennrate der Überstromschutzeinrichtung muss bei 2.000 A für 12-V-Systeme und 4.000 A für 24-V-Systeme liegen.

3.2 Konfiguration

Der DIP-Schalterblock in Abbildung 3.1 unter wird zum Einstellen der Betriebsparameter des EcoBoost MPPT verwendet.

Abbildung 3.1. DIP-Schalterblock zum Einstellen der Ladeparameter

Schalter 1: Laden/Licht

Modus Schalter 1
Normal AUS
Licht EIN

Bei DIP 1 EIN befolgt der EcoBoost MPPT einen Abends-bis-morgens-Lichtplan.

Schalter 2, 3: Systemspannung

Es gibt drei (3) Systemspannungskonfigurationen, siehe Tabelle unter:

Systemspannung	Schalter 2	Schalter 3
Auto AUS AUS
12 AUS EIN
24	EIN AUS

HINWEIS: Messen Sie die Leerlaufspannung, bevor Sie den Akku anschlieBen. Zum Starten des Reglers muss diese mehr als 10 Volt betragen. Wenn die Einstellschalter für Systemspannung auf Auto-Erkennung eingestellt sind, werden Akkuspannungen von über 15,5 V als Akku mit 24 V Nennspannung erkannt und das Gerät ladt entsprechend. Die Auto-Ausbwahl 12/24 V wird nur bei Inbetriebnahme durchgeführt und die erfasste Systemspannung wird niemals während des Betriebs geändert.

Im Allgemeinen ist die Systemspannung besteht, und Schalter 2 und 3 sollen entsprechend eingestellt werden; die Einstellung Auto-Erkennung solle nur in seltenen Fällen angewendet werden.

Schalter 4, 5, 6: Auswahl Akku-Typ

Voreingestelle EcoBoost MPPT Akkuladeoptionen sind in Tabelle 3-1 unter dargestellt. Alle aufgelisteten Spannungseinstellungen sind für Akkus mit 12 Volt Nennspannung vorgesehen.

Für 24-Volt-Systeme multiplizieren Sie die

Spannungseinstellungen mit zwei (2).

HINWEIS: These Einstellungen sind allgemeine Richtlinien für den Gebrauch nach Ermessen des Betreibers. Der EcoBoost MPPT kann programmiert werden, um eine Vielzahl an Ladeparametern zu erfällen. Erkundigen Sie sich beim Akkuhersteller nach den optimalen Akkuladeeinstellungen.

DIP-Schutz-erstattungen4-5-6	Absatz	Abspruchnahme(Voll)	Strukturabnahme(Voll)	Ausfallnahme(Voll)	AbsatzZahl(Minuten)	Ausgeschickt(minen)	Ausgeübt(Thonn)(Minen)	Ausgeübt innerhalb(Tage)	LVD(Voll)	LVD(Noll)
1.10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	1 - Vorausstandort 14:00	13:00 14:00							11:30	12:00
	2 - Vorausstandort 14:15	13:15 14:15	13:15 14:15	10:15 12:25					11:30	12:00
	3 - Vorausstandort 14:30	14:30	13:35 14:45	50:40 12:25					11:30	13:00
	4 - BASF/Rücklage	14:40 13:35	10:15 13:15	20:15 28					11:70	13:20
	5 - Finanzanleihe 14:50	5:50 15:30	50:15 25	20:15 28					11:30	13:40
	6 - Finanzanleihe 14:70	5:70 15:40	50:25 24	20:25					12:10	13:50
	7 - L - 16 15:40 12:40	13:40 16:30	10:15 16:25	20:15 36					12:30	13:80
1.1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	11.1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	11.105 11:35 11:35	11.150 11:35 11:35	11.150 11:35 11:35	11.150 11:35 11:35	11.150 11:35 11:35	11.150 11:35 11:35	11.150 11:45 11:45	11.150 11:45 11:45	11.150 11:45 11:45	11.150 11:45 11:45

Akkutyp,verschlossenenthal Gel und AGM-Akkus
Tabelle 3.1. Akku-Ladeeinstellungen für jeder währbaren Akkutyp

Schalter 7: Akku-Ausgleich
Schalter 8: Reserviert für zukünftige Anwendungen

Modus	Schalter 7
Manueller Ausgleich	AUS
Automatischer Ausgleich	EIN

3.3 Montage

Überprüfen Sie den Regler auf Transportschäden. Montieren Sie den EcoBoost MPPT an einer vertikalien Fläche (4 selbstschneidende Schrauben Nr. 8 liegen bei). Ziehen Sie die Befestigungsschrauben an, aber achten Sie daraufuf, das Kunststoffgehause nicht zu beschädigen. Nicht direkt über einer leicht brennbaren Oberfläche installieren, da der Kühlkörper unter bestimmten Betriebsbedingungen heiß werden kann.

HINWEIS: Der Kuhlkorper muss sich in einer vertikalen Position befinden (Kuhlrippen oben und unter).

Lassen Sie für eine ausreichende Luftzufuhr mindestens 15 cm Abstand oberhalb und unterhalb des Reglers und 5 cm an den Seiten – siehe Abbildung 3-2 unten. Installieren Sie den Regler in einem vor Regen und Sonne geschützten Bereich.

Wenn der Regler in einem Gehäuse installiert wird, wird eine Belüftung empfohlen. Vermeiden Sie Gehäuse, in denen sich Akkugase sammeln können.

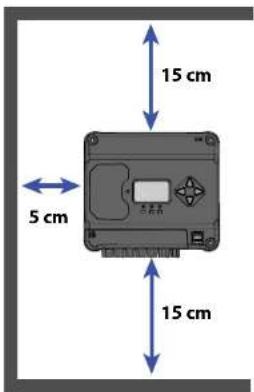

Abbildung 3-2. Korrekte Abstände für passive Kühlung

3.4 Verdraughtung

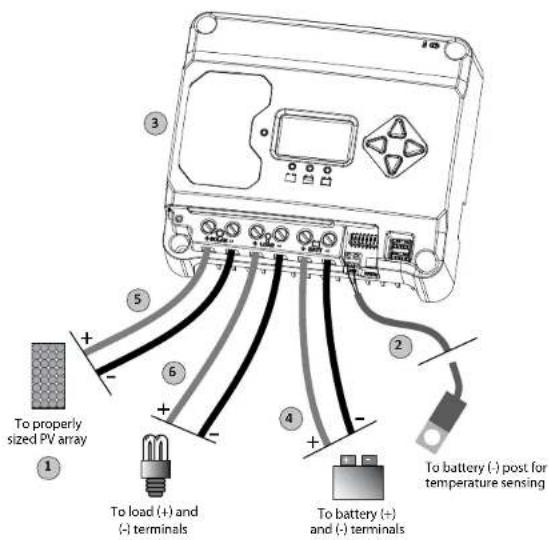

Abbildung 3-3. Verkabelung des EcoBoost MPPT

DIE FOLGENDEN ANWEISUNGEN ZUR VERKABELUNG BEzieHEN SICH AUF ABBILDUNG 3.3.

SCHRITT 1: Überprüfen der Einschränkungen für den Regler Stellen Sie sichere, dass die hochste temperaturkompensierte Leerlaufspannung (Voc) und der Ladestrom der Solaranlage die Nennwerte der installierten EcoBoost MPPT Version nicht überschreiben.

Mehrere Regler können parallel an der gleichen Akkubank installiert werden, um einen größeren Gesamtladestrom zu erreichen. Bei diesen Systemtyp muss jeder EcoBoost MPPT an eine eigene Solaranlage angeschlossen sein. Die LadeanschlussMoreover Regler können nur dann zusammengehalten werden, wenn die Gesamtlast nicht die NIEDRIGSTE auf dem Typenschild eines der Regler angegebene Stromstarke übersteigt.

SCHRITT 2: Temperatur-Fernsensor

WARNING: Brandgefahr

Wenn kein Temperatur-Fernsensor (RTS) angeschlssen ist, verwenden Sie den EcoBoost MPPT innerhalb eines 3-m-Abstands von den Akkus. Wenn der RTS nicht angeschlossen ist, wird interne Temperaturkompensation verwendet. Die Verwendung des RTS wird dringend empfohlen.

Alle Ladeeinstellungen beruhen auf 25^ (77 F). Wenn die Akkutemperatur um 5^ abweicht, ändert sich die Ladeeinstellung um 0,15 Volt für einen 12-Volt-Akku. Dies stellt eine wesentliche Änderung der Akkuladung dar, die Verwendung des optionalen Temperatur-Fernsensors (RTS) wird also empfohlen, um die Ladung an die tatsächliche Akkutemperatur anzupassen. Der RTS kann zu jeder Zeit nach Installation des Systems hinzugefügt werden. Schlieben Sie den RTS an die zweipolige Klemme zwischen Akku (-) und Masseanschlussfahren (siehe Abbildung) an.

Der RTS wird mit einem 10 m langen 22-AWG-Kabel (0,34mm^2) gefelwert. Es gibt keine Polarität, es kann also jeder Leitung (+ oder -) an die entsprechende Klemme angeschlossen werden. Die RTS-Leitung kann mit den Stromleitern verlegt werden. Ziehen Sie die Anschlussschrauben auf ein Drehmoment von 0,56 Nm an. Separate Installationsanweisungen finden Sie im Inneren der RTS-Tasche.

WARNING: Geräteschäden

Platzieren Sie den Temperatursensor niemals im Innerer einer Akkuzelle. Sowohl RTS als auch Akku werden beschädigt.

ACHTUNG: Der EcoBoost MPPT verwendet den lokalen Temperatursensor zur Kompensation, wenn der RTS nicht verwendet wird.

HINWEIS: Das RTS-Kabel kann gekürzt werden, wenn die volle Länge nicht erforderlich ist. Achten Sie darauf, die Eisendrossel am Ende des RTS erneut zu installmenten, wenn ein Stück Kabel entfernrt wurde. Diese Drossel garantiert die Einhaltung der elektramagnetischen Emissionsnormen.

SCHRITT 3: Erdung und Erdschluss-Unterbrechung

WARNING:

These Einheit ist nicht mit einer GFDI-Sicherung ausgestattet. Dieser Laderegler muss entsprechend der lokalen Gesetzgebung mit einer externen GFDI-Sicherung verwendet werden.

HINWEIS:

Abhängig von dem Land, in dem die Installation erfolgt, dürfen Leiter mit der Farbe grün bzw. der Farbkombination grün/gelb nur für Erdungsleiter verwendet werden.

Benutzen Sie die M4-Schaube an der linken Seite des Kuhlkorpers zur Befestigung eines Erdungskabels an die Schraube/den Kuhlkorper (siehe S. 18 für Erdungskabelgroßen) und verbinden Sie das Kabel mit der Erde. Binden Sie außer dem Metallrechte gegen Erde ab.

WARNING: Brandgefahr

Verbinden Sie die Negativleitung des Gleichstromsystems NICHT mit der Masseleitung oder dem Kuhlkorper des EcoBoost MPPT. Wenn die lokale Gesetzgebung die Verwendung einer GFDI-Sicherung vorsieht, muss die Negativleitung an einem einzigen Punkt über die GFDI-Sicherung mit der Erde verbunden sein.

Nach IEC 62109 entsprechen die Mindestgroßen der Erdungsleiter aus Kupfer:

EcoBoost MPPT-20 10 mm
EcoBoost MPPT-30 10 mm
EcoBoost MPPT-40 10 mm

ODER dem mindestens dem Querschnitt der PV-Kabel.

Aus Sicherheitsgründen und für einen wirsamen Blitzschutz wird eine ordnungsgemäße Erdung des negativen Leiters des Ladesystems empfohlen und ist unter Umständen auch gesetzlich vorgeschrieben. Verbinden Sie den negativen Leiter nicht mit dem Erdungsanschluss des Kühlkörpers.

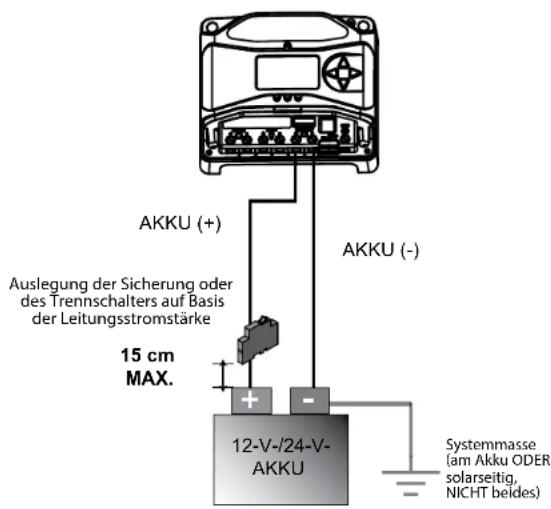

SCHRITT 4: Akku-Anschlüsse - siehe Abbildung unten

Stellen Sie sicher, dass die DIP-Schalter 2 und 3 für 12 oder 24 V eingestellt sind, wie in Abschnitt 3.2 beschrieben.

HINWEIS: Messen Sie die Leerlaufspannung, bevor Sie den Akku anschlieBen. Zum Starten des Reglers muss diese mehr als 10 Volt betragen. Wenn die Einstellschalter für Systemspannung auf Auto-Erkennung eingestellt sind, werden Akkuspannungen von über 15,5 V als Akku mit 24 V Nennspannung erkannt und das Gerätalandt entsprechend. Die Auto-Ausbahl 12/24 V wird nur bei Inbetriebnahme durchgeführt.

Schlieben Sie bei offenem Akku-Trennschalter die Akkuleitungen (+) und (-) vom Akku an den Regler an. SCHLIESSEN SIE ZU DIESEM ZEITPUNKT NICT DEN TRENNSCHALTER.

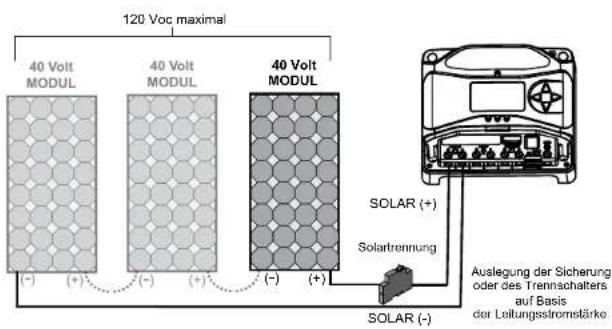

SCHRITT 5: Solar-Anschlüsse - siehe Abbildung unter

WARNING: Gefahr von Stromschlagen

Die PV-Solaranlage kann im Sonnenlicht
Leerlaufspannungen von über 120 V DCprodukieren.
Überprüfen Sie, dass die Solareingangs-Trennschalter getrennt oder geöffnet (nicht angeschlossen) sind, bevor Sie die Systemleitungen installieren.

SchlieBen Sie die Leitungen der (PV-)Solaranlage bei geöffnetem Solar-Trennschalter an die Solarklemmen des EcoBoost MPPT an. Seien Sie vorsichtig, da die Solaranlage im Sonnenlicht stets Strom produziert. Ein Solar-Trennschalter ist eine praktische Vorrichtung, um die PV-Verbindung bei Bedarf zu unterbrechen. SCHLIESSEN SIE ZU DIESEM ZEITPUNKT NICTH DEN TRENNSCHALTER.

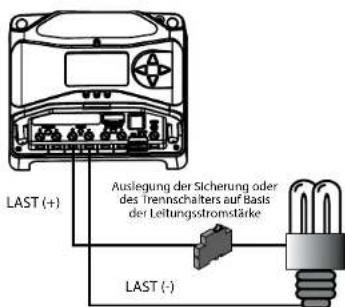

SCHRITT 6: Lastanschlüsse - siehe Abbildung unten

ACHTUNG: Gerateschaden

Schlieben Sie keinen Wechselrichter an die Lastanschlüsse des EcoBoost MPPT an. Dies kann zu Schäden an der Laststeuerschaltung führen. Ein Wechselrichter sollte mit dem Akku verbunden werden. Wenn die Möglichkeit besteht, dass eine andere Last manchmal die Maximalspannung oder die Stromgrenzwerte des EcoBoost MPPT überschreitet, sollen das Bauteil direkt mit dem Akku oder der Akkubank verdrahtet werden. Wenn eine Laststeuerung notwendig ist, wenden Sie an den technischen Support von Morningstar, der ihren weiterhelfen kann.

Schalten Sie die Last ab und verbinden Sie die Lastleitungen mit den Lastklemmen. SCHLIESSEN SIE ZU DIESEM ZEITPUNKT NICT DEN TRENNSCHALTER.

SCHRITT 7: Einschalten und Überprüfen des Systembetriebs

HINWEIS: Beobachten Sie die LEDs sorgfältig nach jedem Anschluss. Die LEDs zeigen korrekte Polarität und eine gute Verbindung.

Schlieben Sie den Akku-Trennschalter, um den Regler einzuschalten. Beobachten Sie den Ladestatus und dann die drei Akku-Ladestatus-LEDs, diese blinken in der Reihenfolge (Gn-Ge-Rt) und bestätigen korrekte Inbetriebnahme. Wenn sie nicht leuchteten, prufen Sie die Polarität des Akkus (+/-) und die Akkuspannung.

Als Nächstes leuchtet die grüne, gelbe oder rote LED in Abhängigkeit vom Akku-Ladezustand. Stellen Sie sicher, dass eine dieser LEDs leuchtet, bevor Sie mit dem{nachsten Schritt fortfahren.

SchlieBen Sie den Solar-Trennschalter. Wenn der Solareingang angeschlossen ist, leuchtet bei Sonneneinstrahlung die Ladeanzeige- LED.

Bestätigen Sie korrekte Verbindung durch Beobachten der Lade-LED.

Schlieben Sie den Trennschalter und schalten Sie die Last ein, um eine ordnungsgemäße Verbindung zu bestätigen.

Wenn das Laden nicht startet, kann das verschiedene Grunde haben:

• der EcoBoost MPPT ist in LVD (rote LED an)
• es gibt einen Kurzschluss im Ladekreis (LEDs blinken Rt/Gn - Ge)
• es gibt einen Überlastzustand (LEDs blinken Rt/Ge - Gn)
• Ladekreis ist nicht angeschlossen, Funktioniert nicht oder ist ausgeschaltet

Beobachten Sie die LEDs nach dem alle Anschlüsse vorgenommen wurden um Sicherzustellen, dass der Regler für Systembedingungen normal funktioniert. Bei Verwendung des optionalen digitalen Messgeräts beobachten Sie, ob in der Anzeige die korrekten Spannungs- und Stromwerte durchlaufen. Mit dem digitalen Messgerät kann auch ein Selbsttest durchgeführt werden.

SCHRITT 8: Ab schalten

WARNING:Gefahr von Schaden

Trennen Sie den Akku NUR vom EcoBoost MPPT, NACHDEM der Solareingang getrennt wurde. Schaden am Regler konnen die Folge sein, wenn der Akku entfernt wird, während der EcoBoost MPPT ladt.

• Um Schaden zu vermeiden, muss das Ausschalten in umgekehrter Reihenfolge des Einschaltens vorgenommen werden.

4.0

BETREB

4.1 TrakStar™ MPPT-Technologie

Der EcoBoost MPPT nutzt die MPP (Maximum Power Point)-Tracking-Technologie von Morningstar, um maximale Leistung (Energie) aus den Solarmodulen zu gewinnen. Der Tracking-Algorithmus ist voll automatisiert und erfordert keinerlei Einstellungen seitens des Benutzers. Die TrakStar-Technologie verfolgt die maximale Power Point-Spannung (Vmp) der Solarmodulanordnung je nach Wetterbedingung und stellt damit sicher, dass die Solarmodulanordnung während des Tages eine maximale Energieleistung erzielt.

Hochspannungs-Strings und an das Stromnetz angeschlossene Module

Ein weiterer Vorteil der TrakStar MPPT-Technologie liegt darin, 12-Volt- oder 24-Volt-Batterien mit Solamodulanordnungen higherer Nennspannungen aufladen zu konnen. Eine 12-V-Akkubank kann mit einer standardmaßigen 12-V-, 24-V-, 36-V- oder 48-V-Solamodulanordnung aufgeladen werden, die nicht an ein Stromnetz angeschlossen ist. Bestimme, an ein Stromnetz angeschlossene Solamodule konnen auch verwendet werden, solange die Ruhespannung (V_oc) den maximalen Eingangsspanningsennwert des EcoBoost MPPT von 120V bei der ungünstigsten (kaltesten) Modultemperatur nicht übersteigt. Vergleichsdaten zwischen Ruhespannung (V_oc) und Temperatur finden Sie in der Solamodul-Dokumentation. Eine höhere Solareingangsspannung resultiert in niedrigeren Solareingangsstromwerten für eine bestimmte Eingangsleistung. Hochspannung-Solamodul-Strings ermögen eine Kleinere Kabelgroße für die Solarverkabelung. Dies ist besonder nütlich für Systeme mit langen Verkabelungsstrecken zwischen der Solamodulanordnung und dem EcoBoost MPPT.

4.2 Akku-Ladung

4-Stufen-Ladung

Der EcoBoost MPPT verfügbar über einen vierstufigen Akkuladealgorithmus für schnelles, effizientes und sicheres Akkuladen. Abbildung 4-1 zeigt die Stufenfolge.

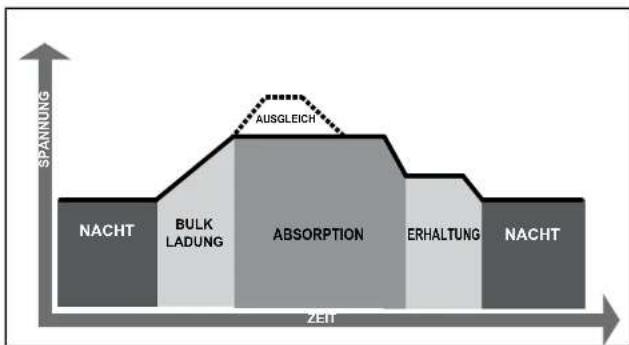

Abbildung 4-1. EcoBoost MPPT-Ladealgorithmus

WARNING: Explosionsgefahr

Der Ausgleichbelufteter Akkus produziert explosive Gase. Die Akkubank muss ausreichend beluftet werden.

ACHTUNG: Geräteschäden

Eine Ausgleichung erhöht die Akkuspannung auf eine Stufe, die empfindliche Gleichspannungslasten beschädigen kann. Überprüfen Sie, ob alle Systemlasten für die temperaturkompensierte Ausgleichsspannung ausgelegt sind, bevor Sie mit einer Ausgleichsladung beginnen.

ACHTUNG: Geräteschäden

Übermöge Überladung und zu starke Gasbildung kann die Akkuplatten beschädigen und ein Austreten von aktivem Material aus den Platten bewirken. Ein zu hoher Ausgleich für eine zu lange Zeit kann schädlich sein. Überprüfen Sie die Anforderungen an die einzelnen Akkus, die in Ihr System Verwendung finden.

Einstellungen für Akkuladung

Voreingestellte EcoBoost MPPT Akkuladeoptionen sind in den Tabellen 4-1 und 4-2 unter dargestellt. Alle aufgelisteten Spannungseinstellungen sind für Akkus mit 12 Volt Nennspannung vorgesehen. Für 24-Volt-Akkus multiplizieren Sie die Spannungseinstellungen mit zwei (2).

HINWEIS: These Einstellungen sind allgemeine Richtlinien für den Gebrauch nach Ermessen des Betreibers. Der EcoBoost MPPT kann programmiert werden, um eine Vielzahl an Ladeparametern zu erfällen. Erkundigen Sie sich beim Akkuhersteller nach den optimalen Akkaladeeinstellungen.

BSP Schuld- erstattungen €.00	Aktivtyp	Abzins- tende(Voll)	Erläte- stelle(Vor)	Ausleih- stelle(Voll)	Abzins- Zeit(Mindest)	Auszins- ermittelt(Mindest)	Ausgeücht- innerhalb(Mindest)	Ausgeücht- Innerhalb(Capit)	LVD(Vor)	LVD(Nah)
Institute	1 - Vermögenamt 10.000	10.000.100							11.500	12.000
Institute	2 - Vermögenamt 10.100	10.000.100.7	10.000.100.28						11.500	12.000
Institute	3 - Vermögenamt	10.000	10.000.100	10.000.100.0					11.500	12.000
Institute	4 - 40% Erträge	10.000.100.0	10.000.100.100	10.000.00					11.700	13.200
Institute	5 - Forderungen	10.000.100.0	10.000.100.00	10.000.00					11.900	13.400
Institute	6 - Forderungen	10.000.100.0	10.000.100.00	10.000.00					12.100	13.600
Institute	7 - 16.150.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.450.0	10.000.100.0	10.000.100.0	10.000.100.0					12.900	13.600
Institute	8 - Incentive	10.000.100.0	10.000.100.0	10.000.100.0					13.200	13.600

" Akkutyp,verschlossen" enthalt Gel und AGM-Akkus

Tabelle 4-1. Akku-Ladeinstellungen für jeder währbaren Akkutyp

Gemeinsame Einstellungen	Wert	Einheiten
Absorption Erweiterungsspannung	12,50	Volt
Absorption Erweiterungszkeit	Absorptionszeit + 30	Minuten
Erhaltungsende Time-out	30	Minuten
Erhaltungsspannung	12,30	Volt
Ausgleich Time-out	Ausgleich Zeit + 60	Minuten
Temperaturkompensation, Koeffizient	- 30	mV / °C / 12 V

Tabelle 4-2. Akkueinstellungen, die für alle Akkutypen gemeinsam gelten

4.3 Laststeuerinformation

Der primäre Zweck der Laststeuerfungtion ist es, die Systemlasten zu trennen, wenn der Akku bis zu einem niedrigen Ladezustand entladen wurde, und die Systemlasten wieder anzuschreiben, wenn der Akku ausreichend aufgeladen wurde. Systemlasten können Leuchten, Gleichstromverbraucher und andere elektronische Bauteile sein. Die gesamte Stromentnahme aller Lasten finden die Maximallast von 20 A (EB-20/M) bzw. 30 A (EB-30/M oder EB-40/M) nicht überschreiben.

ACHTUNG: Geräteschäden

Schlieben Sie keinen Wechselrichter an die Lastanschluss des EcoBoost MPPT an. Dies kann zu Schaden an der Laststeuerschaltung führen. Ein Wechselrichter sollte mit dem Akku verbunden werden. Wenn die Möglichkeit besteht, dass eine andere Last manchmal die Maximalspannung oder die Stromgrenzwerte des EcoBoost MPPT überschreitet, sollte das Bauteil direkt mit dem Akku oder der Akkubank verdahrtet werden. Wenn eine Laststeuerung notwendig ist, wenden Sie an den technischen Support von Morningstar, der ihren weiterhelfen kann.

Allgemeine Hinweise zur Laststeuerung:

Schalten Sie nicht mehrere EcoBoost MPPT-Lastausgabe mit DC-Lasten von mehr als 20 oder 30 A parallel zusammen, abhängig vom EcoBoost MPPT Modell, das Sie benutzen. Eine gleichmäßige Stromverteilung kann nicht sichergestellt werden und wahrscheinlich wird ein Überlastzustand an einem oder mehreren Reglern auftreten.

ACHTUNG: Geräteschäden

Gehen Sie beim Anschreiben von Lasten mit spezifischer Polarität an eine Live-Lastschaltung mit Vorsicht vor. Eine Verpolung kann die Last beschädigen. Prufen Sie die Lastanschlüsse vor dem Einsatz immer zweimal.

4.4 LED-Anzeigen

LEGENDE:

Gn = grün Gn - Ge - Rt = blinken nacheinander

Ge = gelt Gn/Ge = blinken zusammen

Rt = Rot Gn/Ge - Rt = Gn und Ge blinken

zusammen, abwechselnd mit der roten Leuche

4.4.1 Einsatzen

Normales Einschalten: Status-LED blinkt Gn, dann blinken die Ladezustand-LEDs Gn - Ge - Rt, dann zeigen die Ladezustand-LEDs den Akku-Ladestatus mit einer einzeln Akkustatus-LED an.

Bootloader fehlgeschlagen: Status-LED blinkt Gn, dann blinken die Ladezustand-LEDs Gn - Ge und stoppen dauerhaft bei Ge.

4.4.2 Status-LED

Die Status-LED zeigt den Ladestatus und alle vorhandenen Fehlerbedingungen am Solareingang. Die Status-LED leuchtet während des Ladens am Tag und ist nachts aus. Die Status-LED blinkt rot im Falle von Fehlerbedingung(en). Tabelle 4.4 listet die Status-LED-Anzeigen auf.

Farbe Anzeige Betriebszustand
Keine	Aus (pulsierend1)	Nacht
Grün	Ein, dauerhaft (pulsierend2)	Ladung
Rot blinking	Fehler
Rot	Ein, dauerhaft (pulsierend2)	Kritischer Fehler

1 Herzschlag Anzeige - die Status LED flimmert aller 5 Sekunden liegt an 2 Herzschlag Anzeige - die Status LED flimmert aller 5 Sekunden liegt aus
Tabelle 4-3. Status-LED Definitionen

HINWEISE:

1)Rt blinken ist in der Regel ein benutzeradressierbarer Fehler / Störung
2)Rt LadestateuS LED EIN pulsierend, alle 5 Sekunden AUS ist ein kritischer Fehler, der in der Regel repariert werden muss. Siehe „Dauerhafte LadestateuS-LED mit Selfsttest (Rt-Ge-Gn) SOC-Fehler", in Abschnitt 5.1.

4.4.3 Ladestands-LEDs

Die Akku-SOC-LED-Anzeigen sind in Tabelle 4-4 unten dargestellt.

Zustand Anzeige
Absorption Gn blinkt jeder Sekunde
Erhaltung	Gn blinkt alle 2 Sekunden
Ausgleich	Gn blinkt zweimal in der Sekunde
SOC > 13,5 V	Gn leuchtet dauerhaft
13,5 V > SOC > 13,0 V	Gn/Ge leuchten dauerhaft
13,0 V > SOC > 12,5 V	Ge leuchtet dauerhaft
SOC < 12,5 V	Ge/Rt leuchten dauerhaft
Unterspannings-Trennwamung	Rt blinkt jeder Sekunde
Unterspannungstrennung	Rt leuchtet dauerhaft

Tabelle 4-4. Akku-SOC-LED-Anzeigen

4.5 Alarme

Solar-Überladung

Keine LED-Anzeige. Der EcoBoost MPPT begrenzt den Akkustrom auf maximal 20, 30 oder 40 Ampere. Eine übergroße Solaranlage wird nicht bei Spitzenstrom arbeiten. Die Solaranlage sollte für eine optimale Leistung weniger als die maximale Nenn-Eingangsleistung des EcoBoost MPPT haben. Siehe Abschnitt 7.0 - Technische Daten für weitere Informationen.

Hochtemperatur-Strombegrenzung

Der EcoBoost MPPT begrenzt den Solareingangsstrom, wenn die Temperatur des Kühlkörpers die Sicherheitsgrenzen überschreitet. Der Solarladestrom wird zurückgefahren (auf 0 Ampere falls notwendig), um die Temperatur des Kühlkörpers zu senken. Der EcoBoost MPPT ist für den Betrieb bei Nennstrom und maximaler Umgebungstemperatur ausgelegt. Diese Alarm zeigt an, dass es nicht genügend Luftströmung gibt und dass sich die Temperatur des Kühlkörpers unsicheren Grenzen nähert. Wenn der Regler diese Alarmbedingung möglich meldet, müssen Korrektumaßnahmen für eine bessere Luftströmung ergriffen werden oder der Regler muss an einen kühleren Ort verlegt werden.

Strombegrenzung bei hoher Eingangsspannung

Der EcoBoost MPPT begrenzt den Solareingangsstrom, wenn die Voc der Solaranlage sich der maximalen Eingangsnennspannung nähert. Die Voc der Solaranlage sollte die maximale Eingangsspannung von 120 Volt niemals überschreiben - siehe Grafik zur Spannungsabsenkung in der Solaranlage im Anhang.

Strombegrenzung

Die Leistung der Anlage übersteigt die Nennwerte des Reglers. Dieser Alarm zeigt an, dass der EcoBoost MPPT den Akkustrom auf den maximalen Nennstrom begrenzt.

RTS offen

Der Temperatur-Fernsensor ist nicht an den Regler angeschlossen. Die Verwendung des RTS wird für korrekte Akkuladung empfohlen.

Kühlkeper-Temperatursensor offen/Kurzschluss

Der Kuhlkorper-Temperatursensor ist beschädigt. Senden Sie den Regler zur Reparatur an einen autorisierten Morningstar-Handler.

Nicht kalibriert

Der Regler wurde im Werk nicht kalibriert. Senden Sie den Regler zur Reparatur an einen autorisierten Morningstar- Handler.

4.6 Benutzerdefinierte Einstellungen

4.6.1 Sollwerteinstellung mit der Messgeräte-Anzeige

Der EcoBoost MPPT ist verfügbar in Versionen mit und ohne Messgeräte-Anzeige. Das Modell mit Messgerät erhögt:

Kundenspezifische Programmierung, einschließlich Lichtprogramme, direkt am Gerät.
- Umfangreiche Einstellungen, Anpassungen und Informationen wie teilweise in Abbildung 4-2 unter gezeigt.

Modelle: EcoBoost-20M EcoBoost-30M EcoBoost-40M
Anzeigebildschirme und Programmierung

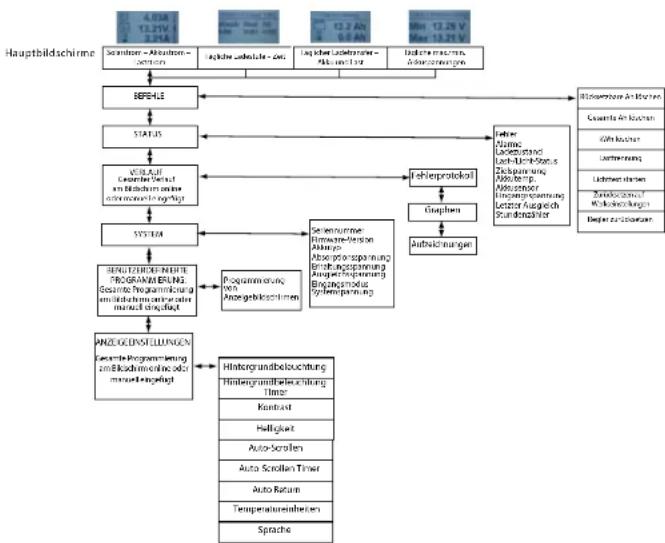

Abbildung 4-2. Vereinfachter Plan der Messgeräte-Anzeige.

Für Modelle mit Messgerät finden Sie den kompletten Plan beigefugt oder in den EcoBoost MPPT Support-Dokumenten unter:

www.morningstarcorp.com

4.6.2 Arbeit mit der Messgeräte-Anzeige

4.6.2.1 Verwendung der Richtungstaten und Bedienung/ Navigation im Messanzeigenfeld

Das Anzeigenfeld des EcoBoost MPPT besteht aus zwei Hauptchansen: Der horizontale Top-Level-Bildschirm zur tatsächlichen Überwachung und die vertikal gelisteten Bildschirme des Hauptmenüs. Die vier beleuchteten dreieckigen RichtungstastenEROlympischen die Bewegung und das Erreichen jedem Punktes im Menüplan. Eine beleuchtete Taste zeigt eine gultige Richtung im Plan an. Die aktuelle Position wird auf dem Display mit einer Spaltenüberschrift und einer Beschreibung in Fettdruck angezeigt.

4.6.2.2 Einstellung der Messgeräte-Anzeige

Die Einstelloptionen der Anzeige sind, wie in Abbildung 4-2 gezeigt, mit den Richtungstasten zur Auswahl und Bearbeitung der jeweiligen Einstellung oder Variablen einstellbar.

4.7 Datenaufzeichnung (zukünftige Anwendung)

Der EcoBoost MPPT zeitnet 30 Tage lang grundlegende Systemdaten auf:

• Tägliche Mindestakkuspannung
• Tägliche Maximalakkuspannung
• Tägliche Ereignisse (Ausgleich ausgelöst, Erhaltung begonnen, Alarm/Fehler aufgetreten, Rücksetzung)
• Fehler/Alarme - werden nur aufgezeichnet, wenn ein Fehler oder Alarm an thisem Tag auftritt
• Tägliche Akkuladung

Die EcoBoost MPPT USB Micro-B-Schnittstelle (für eine zukünftige Anwendung) erhögt eine Datenübertragung bei mobilen Anwendungen.

4.8 Zusätzliche USB-Ladeanschluss

1) Der EcoBoost MPPT verfügbar über zwei USB-A-Schnittstellen, die zum Laden kleiner Elektronikgeräte verwendet werden konnen. Als Energiequelle dient der Systemakku, sodass jeder Zusatzladung mit den anderen Lastentnahmen vom Systemakku abgestimmt sein muss.
2) Die USB-Ladeanschlüsse Funktionieren unter allen Bedingungen, außer für LVD, HVD oder eine vom Anwender gewolle Lasttrennung (z. B. über eine Eingabe am Messgerät). Bei LVD, HVD und einer Lasttrennung werden die Hauptlast und die USB-Anschlüsse abgeschaltet.
3) Wenn bei der Hauptlast irgendein Fehler auftritt (Kurzschluss am FET usw.), sind die USB-Ladeanschluss davon nicht beeinträchtigt.

4.9 Inspektion und Wartung

Tabelle 4-5 unter zeigt den empfohlenen Wartungsplan, um stets eine optimale Leistung Ihres EcoBoost MPPT zu gewährleisten.

WARNING: GEFAHR VON STROMSCHLAGEN.

EINSPEISEKLEMME UND ZUBEHORANSCHLUSSE SIND NICT GALVANISCH GETRENNT VOM DC-EINGANG UND STEHEN EVENTUELL UNDER GEFAHRLICHER SOLARSPANNUNG. UNDER BESTIMMTEN STÖRFALLBEDINGUNGEN KANN ES ZU ENER ÜBERLADUNG DES AKKUS KOMMEN. PRÜFEN SIE ALLE ANSCHLUSSE UND DIE ERDUNG, BEVOR SIE DAS GERAT BERÜHREN.

WARNING: GEFAHR VON STROMSCHLAGEN

TRENNNEN SIE DEN REGLER VON ALLEN
STROMQUELLEN, BEVOR SIE DEN DECKEL
DER LEITUNGSDOSE ABNEHMIEN. NEHMEN
SIE NIEMALS DEN DECKEL AB, WENN DIE
ANCHLUSSE DES ECOBOOST MPPT UNDER
SPANNUNG STEHEN.

Tabelle 4-5. Wartungsplan

Zeitplan Wartungsarbeiten
2 Wochen nach der Installation	Ziehen Sie die Leistungsanschlüsse wieder auf die angegebenen Drehmomentwerte an.
3 Monate nach der Installation	Ziehen Sie die Leistungsanschlüsse wieder auf die angegebenen Drehmomentwerte an.
Monatlich oder nach jedem Ausgleich	Überprüfen Sie die Akkubank. Achten Sie auf Risse und Beulen im Gehäuse sowie korrodierte Anschlussklemmen. Achten Sie bei Nasszellenkakus auf einen korrekten Wasserfüllstand. Der Wasserfüllstand der Nassellen sollen monatlich gemäß den Herstellererempfahlungen geprüft werden.
Jährlich	Reinigen Sie die Kühlkörperlamellen mit einem sauberen und trockenen Tuch. Prüfen Sie alle Kabel auf Schäden und Scheuerstellen. Suchen Sie nach Insektennestern. Ziehen Sie alle Kabelanschlüsse wieder auf die angegebenen Drehmomentwerte an. Prüfen Sie die Schutzerdung aller Systembauteile. Sorgen Sie davon, dass alle Erdungsleiter ordnungsgemäß)sicher geerdet sind.

5.0

FEHLERSUCHE

WARNING: GEFAHR VON STROMSCHLAGEN.

EINSPEISEKLEMME UND ZUBEHÖRANSCHLUSSE SIND NICT GALVANISCH GETRENNT VOM DC-EINGANG UND STEHEN EVENTUELL UNDER GEFÄHRlicher SOLARSPANNUNG. UNDER BESTIMMTEN STÖRFLABBEDINGUNGEN KANN ES ZU ENER ÜBERLADUNG DES AKKUS KOMMEN. PRÜFEN SIE ALLE ANSCHLUSSE UND DIE ERDUNG, BEVOR SIE DAS GERAT BERühREN.

WARNING: GEFAHR VON STROMSCHLAGEN

ES MULLS EINE EINRICHUNG ZUM ABSCHALTEN DER GESAMTEN STROMVERSORGUNG VORHANDEN SEIN. DIESE TRENNSCHALTER MUSSEN IN DIE FEST VERDRAHTUNG INTEGRIERT SEIN. ÖFFNEN SIE ALLE TRENNSCHALTER, BEVOR SIE DEN DECKEL ZUR REGLERVERKABELUNG ENTFERNEN ODER AUF KABEL ZUGREIFEN.

5.1 LED-Fehleranzeigen

Last-Überstrom

Fehlerstatus-LED:Blinkt Rot. Akkustatus-LEDs: Rt-Ge-Gn Reihenfolge.

Solar-Kurzschluss

Ladestate-LED: AUS. Solar-Eingangsleitungen sind kurzgeschlossen. Laden startet automatisch neu, wenn der Kurzschluss beseitigt wurde.

Akku-Verpolung

Keine LED-Anzeige, kein Strom am Gerät. Führt zu keinen Schäden am Regler. Korrigieren Sie die fehlerhafte Verdraughtung, um im Normalbetrieb fortzufahren.

Last-Kurzschluss

Fehlerstatus-LED: Blinkt Rot. Akkustatus-LEDs: Rt/Gn-Ge-Reihenfolge.

Solar-Hochspannung getrennt

Ladestate-LED: Rt blinkt. Keine Akkustatus-Fehler. Wenn die Solareingangs-Leerlaufspannung (Voc) das 120-Volt-Maximum überschreitet, bleibt die Anlage getrennt, bis die Voc sicher unter das Maximum gefallen ist.

Temperatur-Fernsensor (RTS)

Fehlerstatus-LED:Blinkt Rot.Akkustatus-LEDs: Reihenfolge Rt/Ge -Gn/Ge.

Akku/Last Hochspannungstrennung (HVD)

Fehlerstatus-LED: Blinkt Rot. Akkustatus-LEDs: Rt-Gn-Reihenfolge.

Hohe Kuhlkorpertemperatur

Fehlerstatus-LED: Blinkt Rot. Akkustatus-LEDs: Rt-Ge-Reihenfolge.

Akku-Überstrom

Fehlerstatus-LED: Blinkt Rot. Akkustatus-LEDs: Rt-Ge-Gn Reihenfolge.

Einstellungen (DIP-)Schalter geändert

Fehlerstatus-LED:Blinkt Rot.Akkustatus-LEDs: Rt-Ge-Gn Reihenfolge.

Benutzerdefinierte Einstellungen bearerbeitet

Fehlerstatus-LED: Blinkt Rot. Akkustatus-LEDs: Rt-Ge-Gn Reihenfolge.

Fehler bei Firmware-Update

Das Firmware-Update wurde nicht erfolgreich programmiert. Der Regler zeigt nicht die vollständige InbetriebnahmeLED-Reihenfolge von Gn-Ge-Rt, wenn die Stromzufuhr wiederhergestellt wurde. Stattdessen zeigt der Regler Grun an und stoppt dann bei Gelb.

DAUERHAFTE LADESTATUS-LED mit SELBSTTEST (Rt-Ge-Gn) SOC FEHLER

Stellen Sie safer, dass nichts falsch verkabelt wurde. Ist das nicht der Fall, ist der Fehler wahrscheinlich kritisch. Kontaktieren Sie zur Unterstützung einen autorisierten Morningstar-Handler.

Fehler Lade-Status-LED		Akku-Ladezustand-LEDs
PV FET Kurzschluss	Dauerhaft Rot	Rt-Ge-GnReihenfolge
Last FET Kurzschluss	Dauerhaft rot	Rt-Ge-GnReihenfolge
Last FET offen Dauerhaft rot		Rt-Ge-GnReihenfolge
Lokaler Temperatursensor beschädigt	Dauerhaft rot (nur wenn RTS ungültig ist)	Rt-Ge-GnReihenfolge
Kühlkörper-Temperatursensor beschädigt	Dauerhaft rot	Rt-Ge-GnReihenfolge
Software Dauerhaft rot		Rt-Ge-GnReihenfolge

RÜCKSETZBARE SELBSTTEST-(RT-GE-GN)-LADEZUSTAND-FEHLER

Fehler - Akku-Ladezustand-		LEDs
Benutzerdefinierte Einstellungen bearbeitet	-	Rt-Ge-Gn Reihenfolge
DIP-Schalter verändert	-	Rt-Ge-Gn Reihenfolge

6.0

GARANTIE

BESCHRANKTE GARANTIE Morningstar Solarregler und Wechselrichter

Wir garantieren, dass der EcoBoost MPPT für einen Zeitraum von ZWEI (2) Jahren ab Datum der Auslieferung an den ursprünglichen Endanwender frei von Material- und Verarbeitungsfehlern ist. Morningstar wird defekte Produkte nach eigenen Ermessen reparieren oder ersetzen.

GARANTIEAUSSCHLUSSE UND BESCHRANKUNGEN:

These Garantie gilt nicht unter den folgenden Bedingungen:

Schaden durch Unfall, Fahrlösigkeit, Missbrauch oder unsachgemäß Verwendung
PV- oder Lastströme oberhalb der Nennwerte thesees Produkte
Unbefugte Produktmodifikationen oder Reparaturversuche
Schaden, die während des Transports aufgetreten sind
Schaden durch höhere Gewalt wie Blitzschlag oder Wetterextreme

DIE VORSTEHENDEN GARANTIEN UND RECHTSMITTEL SIND EXKLUSIV UND ERSETZEN ALLE Anderen, AUSDRUCKLICH ODER IMPLIZIERT. MORNINGSTAR UBERNIMMT INSBESONDERE KEINERLEI IMPLIZIERTE GARANTIEN, EINSCHLIESLLICH ABER NICT BESCHRANKT Auf GARANTIEN DER MARKTFAHIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. KEIN MORNINGSTAR-HANDLER, -VERTRETER ODER-MITARBEITER IST BERECHTIGT, DIese GARANTIE IN IRGENDEINER FORM ZU VERÄNDERN ODER ZU ERWEITERN.

MORNINGSTAR IST NICT VERANTWORTHIC FÜR ZUFALLIGE ODER FOLGESCHÄDEN JEGLICHER ART, EINSCHLIESSLICH ABER NICT BESCHRÄNKT AUF ENTGANGENE GEWINNE, AUSFALLZEITEN, FIRMENWERT ODER BESCHÄDIGUNGEN AN GERÄTEXN UND EIGENTUM.

R15-8/15

7.0 TECHNISCHE DATEN

Akku-Nennspannung 12 Volt oder 24 Volt (alle)

Akku-Spannungsbereich 10-35 V (alle)

Spannungsgenaugigkeit 0,1% + / - 50mV (alle)

Max. Akkustrom 20 Ampere 30 Ampere 40 Ampere

Max. PV-Ruhespannung Alle: 120 Volt

Last-Nennstrom 20 Ampere 30 Ampere 30 Ampere

Eigenverbrauch < 25mA (kein Messgerät)

<40 mA (Messgerät)

LED-Anzeigen (1) Status (3) Akku SOC

Transient-Überspannungsschutz 4500 Watt (Solar, Akku, Last)

Umwandlungswirkungsgrad (Spitze) 97,3% (alle)

Mechanisch:

Abmessungen (cm) 19,6 (B) x 18,1 (L) x 7,1 (T)

Gewicht (kg) 1,4

Leiterquerschnitte:

Leistungsklemmen 2,5-16 mm/ Nr. 14 - 2 AWG

(maximales Anzugsmoment) 3,95 Nm

Temperatursensor 0,25-1,0 mm²/Nr. 24-16 AWG

Gehäuse IP20, Typ 1

Akkuladung:

4-Stufen-Ladung: Bulk, Absorption, Erhaltung, Ausgleich

Temperaturkompensations

koeffizient:

Temperaturkompensierte

Sollwerte:

-30 mV/12 Volt/°C

Absorption, Erhaltung, Ausgleich, HVD

und HVDR (Solar)

Sollwerte Akkuladung (bei 25^

[Spannungen mit (2) multiplizieren fur 24-Volt-Systeme]

DIP-Schwellen-erstattungen4-8-6	Aktionär	Anwartschafts-zeils (Wert)	Sachanlage-zeils (Wert)	Augenschutz-zeils (Wert)	Anspruch-Zahl (Monaten)	Ausgleichszinssatz (Monaten)	Ausgang-Stimm-Tauern (Monaten)	Ausgang-Interval (Tape)	LVD (Wert)	LWK (Wart)
Kaufpreis	1 - Verschuldung*	14,90	13,50		150				11,20	12,60
Leasing-preis	2 - Verschuldung**	17,10	13,50	14,50	150	10	120	70	11,20	12,60
Verkaufpreis	3 - Verschuldung**	14,10	13,50	14,00	150	60	150	70	11,50	13,00
Leasing-preis	4 - 40MM-Ertragsteig	14,10	13,50	14,10	150	120	150	90	11,20	13,20
Vermiet-preis	5 - Flüssige Erträge	14,40	13,50	14,50	150	150	150	70	11,20	13,80
Abzugs-preis	6 - Flüssige Erträge	14,70	13,50	14,50	150	150	290	70	13,10	15,60
Rückbau-preis	7 - 10	15,40	13,50	14,00	150	150	290	14	15,30	13,80
Investitionen	8 - Investition	Bezugsrechte	Bezugsrechte	Bezugsrechte	Bezugsrechte	Bezugsrechte	Bezugsrechte	Bezugsrechte	Bezugsrechte	Bezugsrechte

* Akkutya,verschlossen' enthalt Gal und AGM Akkus

Stromkompensation:

12-Volt-Systeme -15 mV/A

24-Volt-Systeme -30 mV/A

Kompensierte Sollwerte LVD

kompensierte Schwellenwerte 3A

Lade- und Solarsteuerung (Spannungen mit (2) multiplizieren

für 24-Volt-Systeme):

Standardwerte (anpassbar)

LVD Siehe Tabelle offen

LVR Siehe Tabelle oben

Instant LVD 10,0 V

HVD-Solar Sollwert Stromstufe

+0,5V (bei 25°C)

HVD-Last

HVDR-Solar 13,8V (bei 25^

HVDR-Last

LVD-Warmung

LVD-Übersteuerung

Maximale Anzahl der

LVD-Übersteuerungen

(nicht individuell anpassbar)

Lichtsteuerung (DIP 1 EIN):

Licht-Timer-Einstellung

Lichttest-Timer

Abends-Morgens (Standard)

5 Minutes

Datum & Kommunikation:

Datenschmittstelle (zukünftige Anwendung) USB Micro-B

Datenaufzeinung (zukünftige Anwendung) maximal 30 Tage

Komm.protokoll

Seriell

Digitales Messgerät:

Auflösung 128 x 64

Sichtbarer Bereich 70 mm x 40 mm

Anzeigefarbe Blau auf WeiB

Hintergrundbeleuchting

Betriebstemperatur -20°C bis +60°C

Lagertemperatur -30°C bis +80°C

Umgebungsbedingungen:

Maximale Betriebshöhe 2000 m

Betriebstemperatur -40 °C bis +60 °C

Lagertemperatur -40°C bis +80°C

Luftfeuchtigkeit 100% nicht kondensierend

Tropenfestigkeit Gleichmäßig beschichtete

Leiterplatten; Anschlusse

nach Marinestandard

Schutzfunktionen

Hochfahren gegen aktive Fehler

Verpolung - Akku und Anlage

Solar-Kurzschluss

Solar-Hochspannungstrennung

Hohe Kuhlkorpertematur - Stromabsenkung

Hohe Kuhlkorpertematur - Lasttrennung

Last-Kurzschluss

Last-Überstrom

Kuhlkorpertemperaturgrenze

RTS-Klemmen

8.0

ZERTIFIZIERUNGEN

IEC 62109-1 EN 62109-1

www.tuv.com ID 0007000000

• Entspricht CSA-C22.2 Nr. 107.1
  IEC62109-1
• Entspricht dem US National Electric Code
• Entspricht dem Canadian Electrical Code
  FCC Klasse-B-konform

EN-Richtlinien:

• Entspricht EN- und LVD-Normen für die CE-Kennzeichnung
  EN 62109-1
  Storaussendung 55014-1
  Storfestigkeit 55014-2

EcoBoost MPPT™ ist eine Marke der Morningstar Corporation

© 2018 Morningstar Corporation. Alle Rechte vorbehalten.

MS-002243-FL v2.3

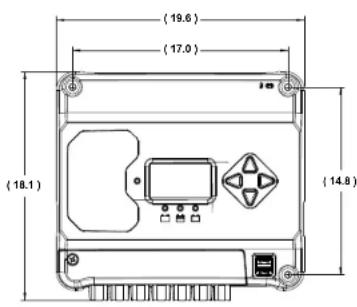

DIMENSIONES (centimetros)
