BEDIENUNGSANLEITUNG Peabi Palmer

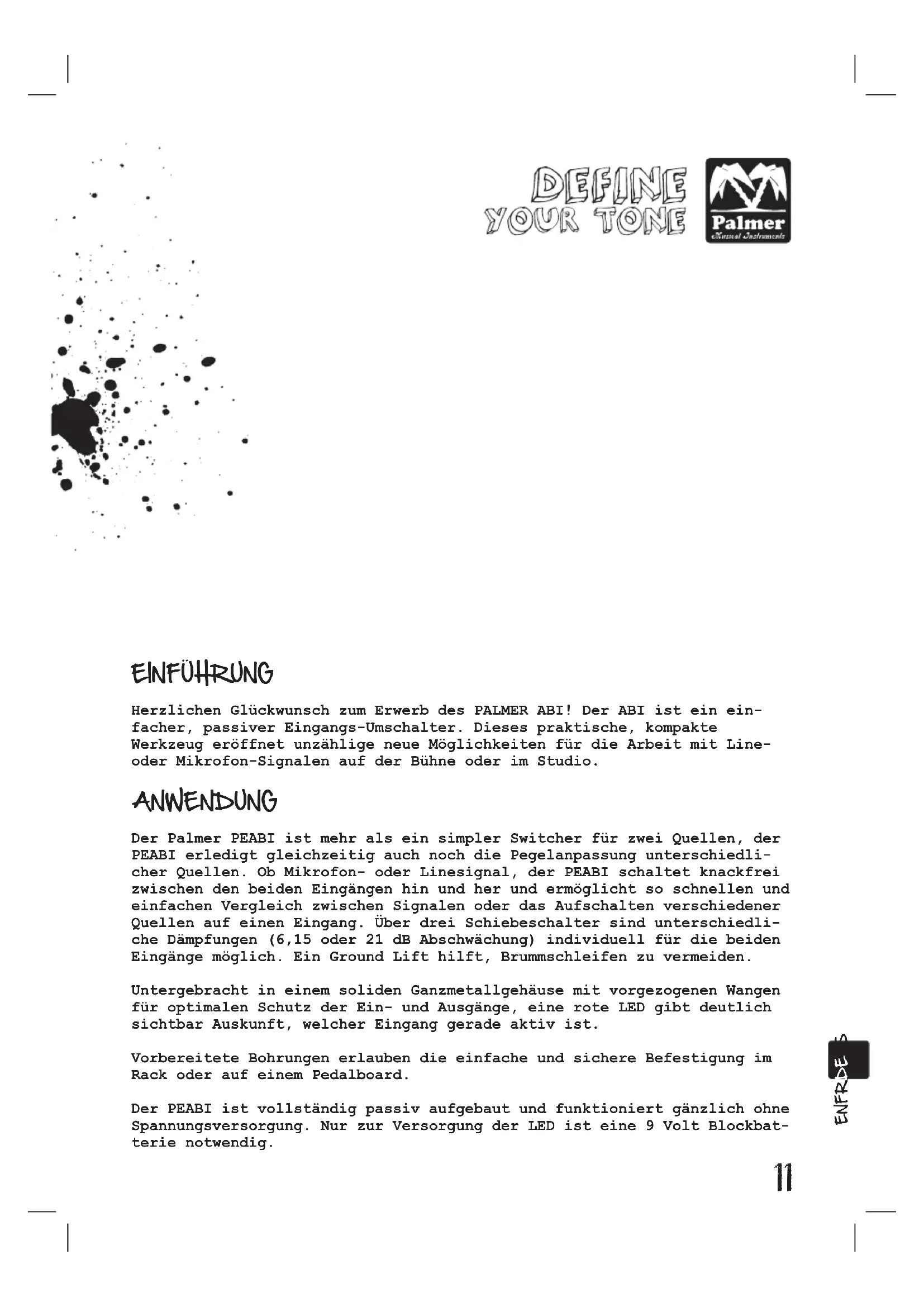

Herzlichen Glückwunsch zum Erwerb des PALMER ABI! Der ABI ist ein einfacher, passiver Eingangs-Umschalter. Dieses praktische, kompakte Werkzeug eröffnet unzählige neue Möglichkeit für die Arbeit mit Lineoder Mikrofon-Signalen auf der Bühne oder im Studio.

ANWENDUNG

Der Palmer PEABI ist mehr als ein simpler Switcher für zwei Quellen, der PEABI erledigt gleichzeitig auch noch die Pegelanpassung unterschiedlicher Quellen. Ob Mikrofon- oder Linesignal, der PEABI schaltet knackfrei zwischen den beiden Eingängen hin und her und erhöglich so Schnellen und einfahren Vergleich zwischen Signalen oder das Aufschaften verschiedener Quellen auf einen Eingang. Über drei Schiebeschalter sind unterschiedliche Dämpfungen (6,15 oder 21 dB Abschwachung) individuell für die beiden Eingänge möglich. Ein Ground Lift hilft, Brummschleifen zu vermeiden.

Untergebracht in einem soliden Ganzmetallgehäuse mit vorgezogenen Wangen für optimalen Schutz der Ein- und Ausgänge, eine rote LED gibt deutlich sightbar Auskunft, welcher Eingang gerade aktiv ist.

Vorbereitete Bohrungen erlauben die einfache und sichere Befestigung im Rack oder auf einem Pedalboard.

Der PEABI ist vollständig passiv aufgebaut und Funktioniert gänzlich ohne Spannungsvorsorgung. Nur zur Versorgung der LED ist eine 9 Volt Blockbatterie notwendig.

WICHTIGESICHERHEITSHINWEISE

1) Lesen Sie diese Anleitung, bevor Sie das Gerät benutzen.
2) Befolgen Sieitte alle Sicherheitswannungen und bewahren Sie diese Anleitung zu Referenzzwecken auf.
3) Folgen Sie allen Anweisungen.
4) Betreiben Sie das Gerät nicht in der Nähe von Wasser oder bei Feuchtigkeit.
5) Verwenden Sie zum Säubern ein trockenes Tuch.
6) Stellen Sie das Gerät nicht in der Höhe von Hitzequellen wie Heizlüftern, Wärmespeichern, Öfen oder anderen Wärme produzierenden Geräten auf.
7) Verwenden Sie ausschlieBlich vom Hersteller empfohlenen Erweiterungen/ Zubehorsteile.
8) Wenden Sie sich im Service-Fall immer an qualifiziertes Fachpersonal. Der Service-Fall tritt ein, wenn das Gerät in irgendener Form beschädigt wurde, wenn Flüssigkeiten oder Gegenstände in das Gehäuse-Innere gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war oder wenn es nicht normal arbeitet oder heruntergefallen ist.

VERSUCHEN SIE NICT, DIESES GERAT SELBST ZU WARTEN. LASSEN SIE REPARATUREN AUSSCHLIESSLICH VON QUALIFIZIERTEM SERVICEPERSONAL DURCHFühREN. NEHMEN SIE KEINE INTERNEN MODifikATIONEN ODER ÄNDERUNGEN AN DIESEM GERAT VOR UND TAUSCHEN SIE IN KEINEM FALL DIE INTERNEN ELEKTRISCHEN KOMPONENTEN. BEI NICTBEACHTUNG DIESER HINWEISE BESTEHT DIE GEGAHR VON STROMSCHLAGEN, UND DIE GARANTIE FÜR DIESES GERAT ERLISCHT.

Aufgrund der permanenten Weiterentwicklung der Produkte durch PALMER konnen die technischen Spezifikationen und das Design ohne vorherige Ankündigung verändert werden. Veränderungen an bestehenden Produkte konnen von Zeit zu Zeit ohne vorherige Ankündigung vorgenommen werden.

OBERFLÄCHE

DEFINE YOUR TONE

GROUND LIFT SCHALTER

Mit dem ABI konnen Sie zwei Geräte (z. B. zwei Mixer) mit einander verbinden, die beiden am Stromnetz angeschlossen sind. In dieser Konfiguration kann eine Brummschleife entstehen. Sollte das der Fall sein, konnen Sie mit diesen Schalter die Masse des zweiten Eingangs entkoppeln.

2 SCHALTER

Mit diesen Schalter schalten Sie zwischen den beiden Eingängen um. Der Schalter rastet ein und die LED zeigt, welcher Eingang aktivist.

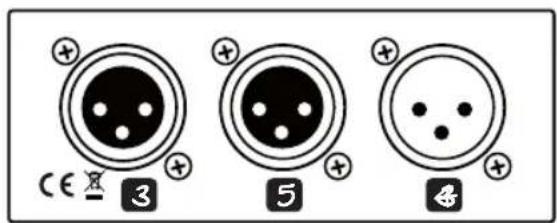

EINGANG/AUSGANG

SchlieBen Sie Mic- oder Line-Signale an den Eingangen A und B an. Ausgänge: Der gewählte Eingang wird auf den Ausgang geroutet.

4 PAD INPUTA

Mit diesen Schalter dampfen Sie.
Eingang A um 15 dB.

5 PAD INPUTB

Für eine große Flexibilität kann das Pad für Eingang B in zwei Stufen (15 dB oder 6 dB) geschaltet werden. Beide Schalter können gleichzeitig aktiviert werden und sorgen so für eine maximale Dämpfung.

6 LED

LED: These LED leuchtet, wenn Input B angewählt ist (Anmerkung: Eine Batterie muss eingesetzt sein)

SPEZifikATIONEN

Articlelummer peabi

Produkt-Typ: Umschalter

Typ: passiv

Schaltfunktion: Eingangs-Umschalter

Anzahl der Kanäle 2

Anzahl der Eingänge: 1

Eingangsbuchsen: XLR

Anzahl der Ausgänge: 2

Ausgangsbuchsen: XLR

Übertrager-isolierte Ausgänge: nein

Bedienelemente: Input Pad

Anzeigeelement: Kanal-Nummer

Stromversorgung: 9 V Block Batterie

Stromaufnahme: k. A.

Gehäusematerial: Stahlblech

Gehäuseoberfläche: pulverbeschichtet

Breite: 100 mm

Tiefe: 120 mm

Höhe: 60 mm

Adam Hall GmbH, alle Rechte vorbehalten. Änderungen der technischen Daten und Produktmerkmale vorbehalten.

HAFTUNGSBESCHRARANKUNG

Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantiierung abern) auftreten, besteht Ihr alleiniger und ausschließlich Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Erssatz - und davon den jeweils niedrigeren Betrag - der bei üblichem Gebrauch fehler-haften Hardware-Komponenten begrenzt.

Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinnein-bußen und unterbliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen.

These Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlösigkeit und Gefährungshaltung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. These Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personenschäden.

These Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglichcherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fälle die entsprechenden Gesetze heranzuziehen, um ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Handler, bei dem Sie das Produkt erworben haben.

EG-KONFORMTÄTSERKLÄRUNG

These Geräte entsprechend den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 2004/108/EG (EMV) und 2006/95/EG (LVD). Weitere Informationen finden Sie unter www.adamhall.com.

ORDNUNGSGEMASSEENTSORGUNG DIESES PRODUKTS (ELEKTRO-ABFALLE)

(Gültig in der Europäischen Union und anderen europäischen Ländern Mülltrennung)

Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist daraufhin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem

normalen Hausmull entsorgt werden darf, um Umwelt- oder Persnenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Sied eines Produkt getrennt von anderen Abfallen und führnen es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu.

Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

Als gewerblicher Nutzer kontaktieren Sieitte ihren Lieferanten und prufen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darft nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

WEEE-ERKLÄRUNG

Ihr Produkt von Palmer wurde unter Verwendung hochwertiger, wie-dervewendbarer und/oder wiederverwertbarer Materialien und Komponenten hergestellt. Dieses Symbol weist daraufhin, dass elektrische und elektronische Geräte am Ende der Produktlebensdauer getrennt vom normalen Hausmüll entsorgt werden müssen.

Bitte entsorgen Sie theses Produkt fachgerecht in einer der lokalen Sammelstellen oder einem der speziellen Recycling-Zentren, und halten Siemit, unsere Umwelt zu schützen.

BATTERJEN UND AKKUMULATOREN

Die mitgelieferten Batterien oder Akkumulatoren können dem Recycling zugeführten werden.itte entsorgen Sie sie als Sondermull oder übergeben Sie sie Ihrhem Fachhändler.itte beachten Sie außerdem,dass aus Gründen des Umweltschutzes ausschlieBlich verbrauchte Batterien entsorgt werden sollenn.

HERSTELLERGARANTIE

These Herstellergarantie gilt für alle Produkte im Vertrieb von Adam Hall.

These Garantiererklarung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall.

Adam Hall garantiert für den Zeitraum von zwei beziehungsweise fünf Jahren ab Kaufdatum, dass diesen Adam Hall-Produkt, das Sie direkt über Adam Hall oder einen von Adam Hall autorisierten Handler erworben haben, bei bestimmungsgemäßem Gebrauch frei von Material- und Fertigungsfehlern ist.

Der Garantiezeitraum beginnnt mit dem Kaufdatum des Produkts, das im Garantiefall entsprechend nachzuweisen ist (durch Vorlegen der Rechnung oder des Lieferscheins mit dem Kaufdatum). Sollte bei Produkten der ober genannten Marken innerhalb der Garantiezeit eine Reparatur erforderlich sein, sind Sie berechtigt, diese zu den im vorliegenden Dokument aufgeführten Bedingungen durchführren zu halten.

These Herstellergarantie gilt ausschließlich für den Erstkäufer these Adam Hall-Produkts und ist nicht auf einen ggf. nachfolgenden Eigentümer übertragbar. Innerhalb des Garantiezeitraums übernimmt Adam Hall die Reparatur oder den Ersatz der defekten Komponente(n) bzw. des Produkts. Alle im Rahmen dieser Herstellergarantie ausgetauchten Komponenten oder Produkte geben in das Eigentum der Firma Adam Hall über.

Sollte der unwahrscheinliche Fall eintreten, dass bei dem von Ihnen erworbenen Produkt ein Fehler wiederholt auftritt, hat die Firma Adam Hall das Recht, das defekte Produkt nach eigenen Ermessen durch ein anderes Produkt zu ersetzen, sofern das neue dem ausgetauchten Produkt in Bezug auf die Hardware-Eigenschaften mindestens gleichwertig ist.

Adam Hall übernimmt keine Garantie für einen störungs- und/oder fehlerfreien Betrieb theses Produkte. Auch für Schäden durch Nichtbeachtung der thisem Adam Hall-Produkt beiliegenden Bedienungsanleitung und anderen Unterlagen ist Adam Hall nicht verantwortlich. Die Herstellergarantie gilt nicht - für Verschleibsteile (z. B. Akkus) - für Produkte, von denen die Seriennummer entfernt wurde oder die aufgrund eines Unfalls beschädigt wurden - für Schäden durch unsachgemäßen Betrieb, durch Fehlbedienung oder andere externe Grunde

• für Schäden an Geräten, die nicht entspruchend den Betriebsparametern betriebenen wurden (Parameter gemäß den im Lieferumfang enthaltenen Unterlagen),

• für Schäden durch die Verwendung nicht von Adam Hall hergestellter oder vertriebener Ersatzteile,

• für Schäden durch Fremdeingriffe/Modifikationen oder nicht durch Adam Hall durchgeführte Reparaturen.

These Bestimmungen und Bedingungen stellen die vollständige und ausschließlich Garantievereinbarung zwischen Ihnen und

Adam Hall für das von Ihnen erworbene Adam Hall-Produkt dar.
