Produkttyp	MP3-Rekorder/-Player
Marke	Monacor
Modell	DPR-10
Kategorie	DJ-Ausrüstung
Speichermedien	USB-Stick (bis 64 GB), SD/MMC-Speicherkarte (bis 64 GB)
Unterstützte Audioformate	MP3, WMA
Hauptfunktionen	Wiedergabe, MP3-Aufnahme, Kopieren zwischen Medien, Löschen von Dateien, Titelprogrammierung, alphabetische Suche, Wiederholung, Zufallswiedergabe, Intro-Funktion (10 s)
Audioeingänge	AUX INPUT (RCA) für Aufnahme
Audioausgänge	OUTPUT (RCA) Line-Pegel
Stromversorgung	12 V DC, 400 mA, Stecker 5,5/2,1 mm (Pluspol innen)
Fernbedienung	Infrarot, 2 × 1,5 V Batterien Typ R03 (AAA)
Display	LCD-Bildschirm mit Titel-, Ordner-, Dauer- und Medieninformationen
Umgebungstemperaturbereich	0 – 40 °C
Verwendung	Nur für Innenräume, vor Spritzern und Feuchtigkeit schützen
Pflege und Reinigung	Trockenes, weiches Tuch, keine Chemikalien oder Wasser
Mitgeliefertes Zubehör	Fernbedienung, Bedienungsanleitung
Optionales Zubehör	Netzteil 12 V/400 mA (Art.-Nr. PSS-1205DC)
Abmessungen (ca.)	Vom Hersteller nicht angegeben – kompaktes Gerät
Gewicht (ca.)	Vom Hersteller nicht angegeben
Reparierbarkeit	Reparatur nur durch autorisiertes Fachpersonal; Garantie erlischt bei unbefugtem Öffnen

Häufig gestellte Fragen - DPR10 Monacor

Wie lese ich MP3-Dateien von einem USB-Stick?

Stecken Sie den USB-Stick in den USB-Anschluss und drücken Sie die Taste ▶II PLAY/PAUSE, um die Wiedergabe zu starten. Verwenden Sie die Tasten ◀ FOLDER ▶ oder REV-SKIP-CUE, um zwischen Ordnern und Titeln zu navigieren.

Wie nehme ich von einer externen Quelle (z.B. CD-Player) auf?

Schließen Sie die Audioquelle an die AUX INPUT-Buchsen an. Wählen Sie den AUX-Eingang mit der Taste FUNC, bis im Display 'AUX' erscheint. Drücken Sie REC, um die Aufnahme zu starten. Die Dateien werden im Ordner TMC_AUX als MP3-Dateien gespeichert.

Wie kopiere ich Dateien von einer SD-Karte auf einen USB-Stick?

Wählen Sie das Quellmedium (Karte oder USB) mit FUNC. Drücken Sie REC, um in den Kopiermodus zu gelangen. Verwenden Sie ◀ ▶, um den Ordner auszuwählen, und halten Sie dann REV oder CUE gedrückt, um eine Datei auszuwählen. Drücken Sie REC, um den Kopiervorgang zu starten. Sie können einen gesamten Ordner oder eine einzelne Datei kopieren.

Wie lösche ich eine Audiodatei?

Wählen Sie das Medium (Karte oder USB) mit FUNC. Drücken Sie auf der Fernbedienung DEL. Verwenden Sie REV-SKIP-CUE, um zu dem Ordner zu navigieren, der die Datei enthält. Halten Sie REV oder CUE gedrückt, um in den Dateimodus zu wechseln, und wählen Sie dann die zu löschende Datei aus. Drücken Sie erneut DEL, um das Löschen zu bestätigen.

Wie programmiere ich eine benutzerdefinierte Wiedergabeliste?

Stoppen Sie die Wiedergabe mit STOP ■. Drücken Sie PROG. Geben Sie die Ordnernummer mit den Zifferntasten ein und drücken Sie dann PROG. Geben Sie die Titelnumer ein und drücken Sie PROG. Wiederholen Sie dies für jeden Titel. Starten Sie die Wiedergabe mit PLAY. Zum Abbrechen drücken Sie STOP.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterien – ersetzen Sie beide Batterien R03 (AAA). Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem IR-Sensor befindet. Wenn die Reichweite weiter nachlässt, sind die Batterien wahrscheinlich leer. Bei längerer Nichtverwendung entfernen Sie die Batterien, um Auslaufen zu vermeiden.

Wie verwende ich die alphabetische Suchfunktion?

Drücken Sie einmal FIND, um nach einem Titel zu suchen (Anzeige ?'A'), oder zweimal, um nach einem Ordner zu suchen (?Dir). Wählen Sie den ersten Buchstaben mit REV-SKIP-CUE. Bei Titeln mit demselben Anfangsbuchstaben halten Sie REV oder CUE gedrückt, um die Optionen durchzugehen. Starten Sie die Wiedergabe mit PLAY.

Kann ich jede Speicherkarte oder jeden USB-Stick verwenden?

Der DPR-10 unterstützt SD/MMC-Karten und USB-Sticks bis zu 64 GB. Aufgrund der Vielfalt der Hersteller ist die Kompatibilität jedoch nicht für alle Modelle garantiert. Wenn ein Medium nicht erkannt wird, versuchen Sie es mit einem anderen.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Chemikalien, Lösungsmittel oder Wasser. Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie es reinigen.

Welches Netzteil soll ich verwenden?

Verwenden Sie ein stabilisiertes Netzteil mit 12 V DC, zulässiger Belastung 400 mA und Stecker 5,5/2,1 mm (Außen-/Innendurchmesser). Der Innenkontakt muss der Pluspol sein. Das empfohlene Modell ist das PSS-1205DC von MONACOR.

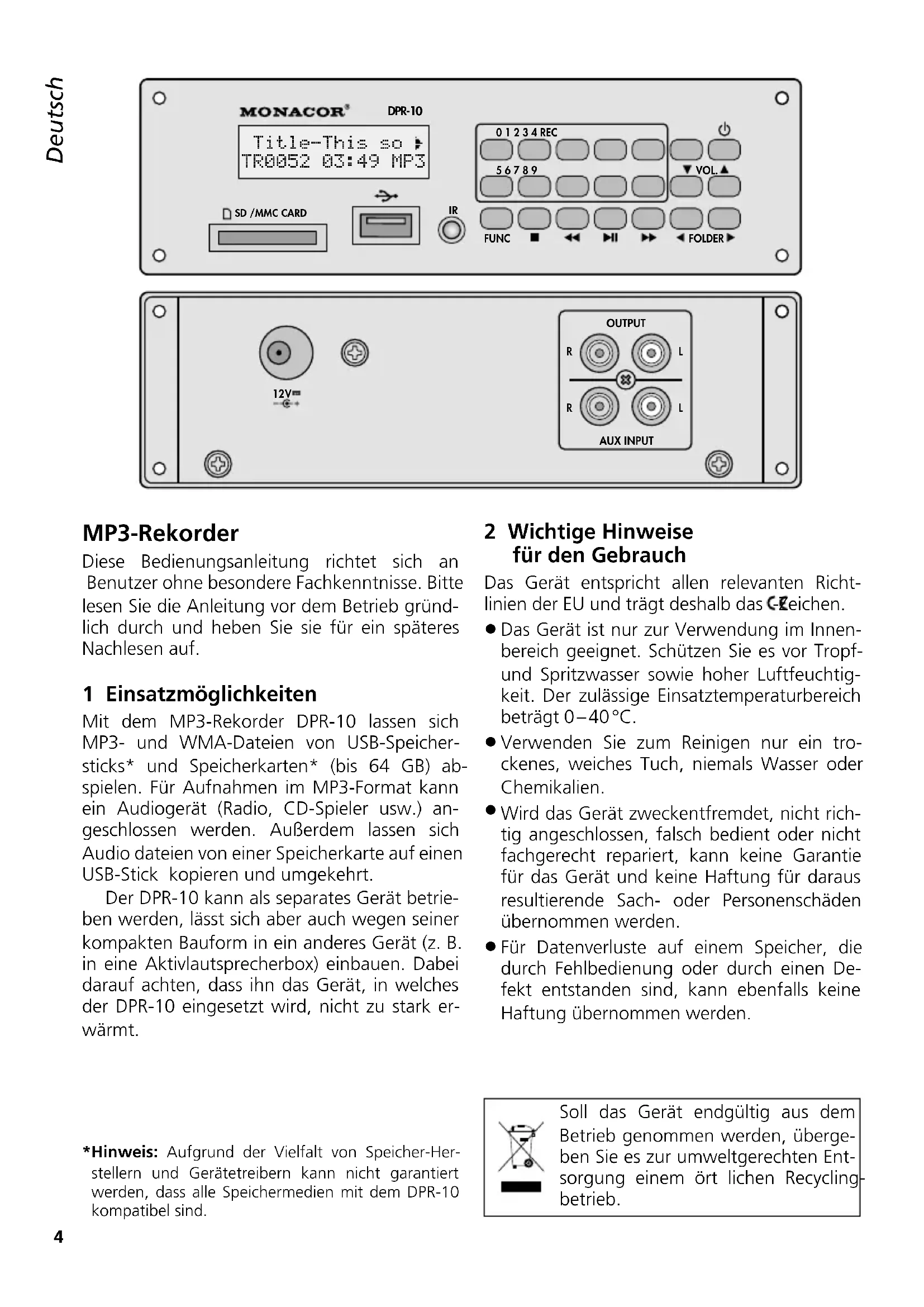

BEDIENUNGSANLEITUNG DPR10 Monacor

MP3-Rekorder MP3 Recorder

MONACOR WWW.MONACOR.COM

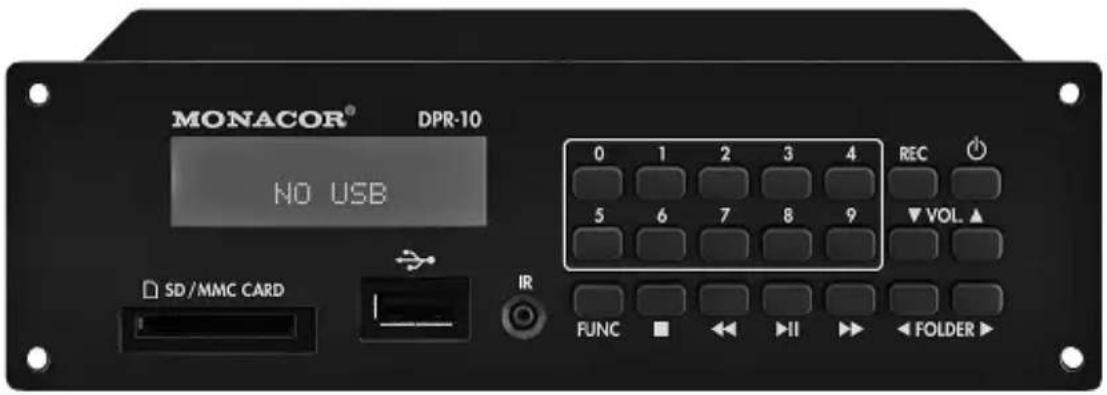

MONACOR® DPR-10 NO USB SD/MMC CARD IR 0 1 2 3 4 REC 5 6 7 8 9 ▼ VOL ▲ FUNC ■ ← II → ← FOLDER ►

DPR-10

Bestell-Nr. • Order No. 17.2740

CE

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

ISTRUZIONI PER L'USO

Deutsch......Seite 4

Diese Bedienungsanleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Mit dem MP3-Rekorder DPR-10 lassen sich MP3- und WMA-Dateien von USB-Speicher-sticks* und Speicherkarten* (bis 64 GB) ab-spielen. Für Aufnahmen im MP3-Format kann ein Audiogerät (Radio, CD-Spieler usw.) an-geschlossen werden. Außerdem lassen sich Audio dateien von einer Speicherkarte auf einen USB-Stick kopieren und umgekehrt.

Der DPR-10 kann als separates Gerät betrieben werden, lässt sich aber auch wegen seiner kompakten Bauform in ein anderes Gerät (z. B. in eine Aktivlautsprecherbox) einbauen. Dabei darauf achten, dass ihn das Gerät, in welches der DPR-10 eingesetzt wird, nicht zu stark erwärmt.

2 Wichtige Hinweise für den Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und trägt deshalb das C-Reichen.

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser sowie hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.
• Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sach- oder Personenschäden übernommen werden.
• Für Datenverluste auf einem Speicher, die durch Fehlbedienung oder durch einen Defekt entstanden sind, kann ebenfalls keine Haftung übernommen werden.

*Hinweis: Aufgrund der Vielfalt von Speicher-Herstellern und Gerätetreibern kann nicht garantiert werden, dass alle Speichermedien mit dem DPR-10 kompatibel sind.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem ört lichen Recycling betrieb.

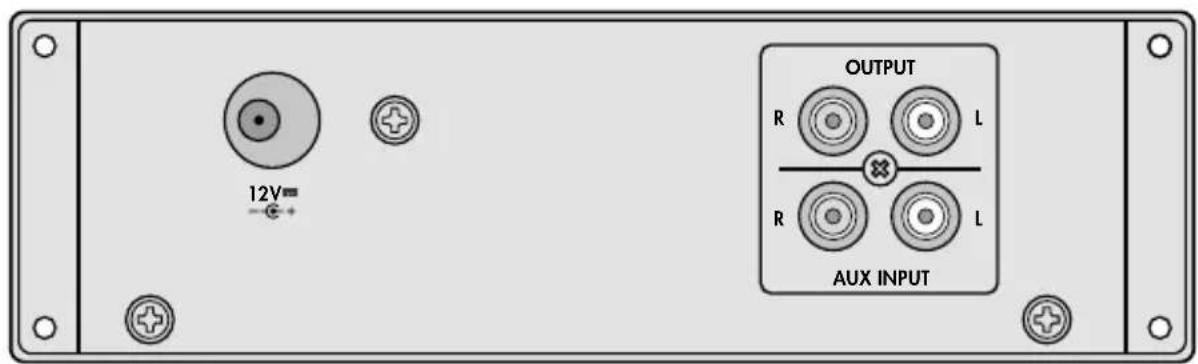

3 Anschlüsse

Vor dem Anschluss oder vor dem Verändern von Anschlüssen den DPR-10 und die anzuschließenden Geräte ausschalten.

1) Die Buchsen OUTPUT über ein Cinch-Kabel mit einem Line-Pegel-Eingang, z. B. an einem Mischpult oder an einem Verstärker, verbinden (L = linker Kanal, R = rechter Kanal).
2) Für MP3-Aufnahmen ein Audiogerät mit Line-Pegel-Ausgang (z. B. CD-Spieler, Misch-pult) an die Buchsen AUX INPUT anschlie-ßen.
3) Zur Stromversorgung wird ein stabilisiertes 12-V-Netzgerät mit einer Belastbarkeit von 400 mA und einem Kleinspannungs stecker 5,5/2,1mm(Außen-/Innendurchmesser)benötigt (z. B. PSS-1205DC von MONACOR). Das Netzgerät an die Buchse 12 V= anschließen: Am Mittelkontakt muss der Plus-pol anliegen!

4 Bedienung

Das Gerät mit der Taste dam Gerät oder POWER auf der Fernbedienung einschalten. Auf dem Display erscheint die Anzeige Welcome. Ist weder eine Speicherkarte noch ein USB-Stick eingesteckt, zeigt das Display NO USB an.

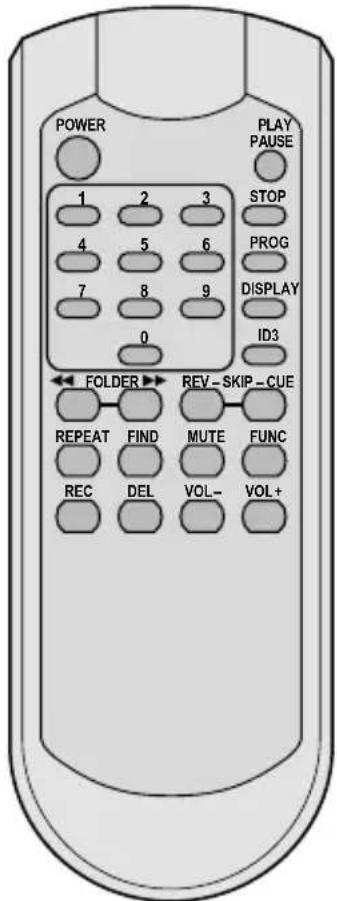

4.1 Fernbedienung

1) Auf der Rückseite der Fernbedienung den Batteriefachdeckel abnehmen. Die Batterien (2 × 1,5 V, Größe AAA = Micro), wie im Batteriefach angegeben, einsetzen. Das Fach mit dem Deckel wieder schließen.
Bei längerem Nichtgebrauch die Batterien herausnehmen, damit die Fernbedienung bei einem eventuellen Auslaufen der Batterien nicht beschädigt wird.
2) Die Fernbedienung beim Drücken einer Taste immer in Richtung des Sensors „IR“ halten. Dabei muss Sichtverbindung zwischen der Fernbedienung und dem Sensor bestehen.
3) Lässt die Reichweite der Fernbedienung nach, sind die Batterien verbraucht und müssen ausgewechselt werden.

Batterien dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z. B. Sammelbehälter im Einzelhandel).

POWER PLAY PAUSE 1 2 3 STOP 4 5 6 PROG 7 8 9 DISPLAY 0 ID3 FOLDER REV-SKIP-CUE REPEAT FIND MUTE FUNC REC DEL VOL- VOL+

4.2 Musiktitel abspielen

1) Einen USB-Speicherstick in den USB-Anschluss → stecken und/oder eine Speicherkarte in den Schlitz SD/MMC CARD stecken. Dabei muss die abgeschragte Ecke der Karte nach rechts zeigen. Soll die Karte wieder entnommen werden, sie etwas hineindrücken, sodass sie ausrastet.
2) Zum Starten des Abspielens die Taste ▶II PLAY/PAUSEdrücken.
3) Die weiteren Funktionsmöglichkeiten beim Abspielen sind in der Tabelle auf der Seite übersichtlich dargestellt.
4) Nach dem Betrieb das Gerät mit der Taste 🔊 oder POWER ausschalten. Wird es längere Zeit nicht benutzt, sollte das angeschlossene Netzgerät von der Stromversorgung getrennt werden. Es verbraucht auch bei ausgeschaltetem DPR-10 einen geringen Strom.

4.3 Audio-Aufnahmen

Von einem an den Buchsen AUX INPUT angeschlossenen Gerät (z. B. CD-Spieler) lassen sich MP3-Aufnahmen erstellen und auf einer Speicherkarte oder auf einem USB-Stick speichern.

1) Der Schreibschutz an der Speicherkarte bzw. am USB-Stick darf nicht aktiviert sein; ggf. den Schutz deaktivieren.

2) Zum Anwählen der Buchsen AUX INPUT die Taste FUNC so oft drücken, bis das Display AUX anzeigt.
3) Die Taste REC drücken. Es wird RECORD Waiting... angezeigt.

- Ist eine Speicherkarte oder ein USB-Stick eingesteckt, startet die Aufnahme nach einer Vorbereitungszeit von ca. 10 s.

- Sind eine Speicherkarte und ein USB-Stick eingesteckt, wird nach 2 s Target [CARD] oder [USB] angezeigt. Mit den Tasten ◀, ▶/REV-SKIP-CUE wählen, auf welchen Speicher die Aufnahme erfolgen soll. Dann die Taste REC erneut drücken. Die Aufnahme startet nach einer Vorbereitungszeit von ca. 10 s.

4) Während der Aufnahme zeigt das Display RECORD → [CARD] oder [USB] an. Zum Beenden der Aufnahme die Taste STOP / drücken.

Hinweise:

1. Für die eigenen Aufnahmen legt das Gerät den Ordner TMC_AUX auf dem Speicher an. Die aufgenommenen Dateien erhalten folgende Namen:

REC_AUX.mp3

REC_AUX001.mp3

REC_AUX002.mp3

USW.

Das Datum und die Uhrzeit der Dateien sind jedoch nicht korrekt. Der Ordnername und die Dateinamen können mit einem Computer umbenannt werden.

1. Falls die Aufnahme verzerrt ist, die Lautstärke des angeschlossenen Gerätes verringern. (Der Signalpegel an den Buchsen darf 800 mV nicht überschreiten).

4.4 Audiodateien oder komplette Ordner kopieren

Einzelne Audiodateien oder komplette Ordner lassen sich von einer Speicherkarte auf einen USB-Stick kopieren oder umgekehrt.

1) Mit der Taste FUNC den Speicher anwählen, auf dem sich die zu kopierenden Titel befinden (Anzeige CARD oder USB).
2) Die Taste REC drücken. Das Display zeigt kurz RECORD an. Dann blinkt unten links das

Lupensymbol ♀ und daneben wird Dir angezeigt. Die Ordnersuchfunktion ist aktiviert.

3) Mit den Tasten ◀, ▶/REV-SKIP-CUE den Ordner wählen, der kopiert werden soll oder in dem sich die zu kopierende Datei befindet.
4) Soll der gewählte Ordner kopiert werden, jetzt die Taste REC erneut drücken oder, wenn nur eine Datei aus dem gewählten Ordner kopiert werden soll, die Taste REV, CUE, ◀ oder ▶ gedrückt halten, bis neben dem Lupensymbol File angezeigt wird. Dann durch Antippen der Taste REV, CUE, ◀ oder ▶ die zu kopierende Datei wählen. Das Kopieren mit der Taste REC starten.

Hinweis: Der Kopiervorgang kann jederzeit mit der Taste STOP/■ abgebrochen werden.

4.5 Einzelne Audiodateien löschen

1) Mit der Taste FUNC den Speicher anwählen, auf dem sich die zu lösche Datei befindet (Anzeige CARD oder USB).
2) Auf der Fernbedienung die Taste DEL drücken; das Display zeigt kurz DELETE an. Dann blinkt unten links das Symbol und daneben wird Dir angezeigt. Die Ordnersuchfunktion ist aktiviert.
3) Mit den Tasten REV – SKIP – CUE den Ordner wählen, in dem sich die zu lösche Datei befindet.
4) Ist der Ordner gefunden, die Taste REV oder CUE gedrückt halten, bis File neben dem Symbol 📄 angezeigt wird. Dann durch Antippen der Taste REV oder CUE die zu lösche Datei wählen.
5) Zum Löschen die Taste DEL drücken. Das Display zeigt kurz DELETE an.
6) Zum Löschen weiterer Dateien die Schritte 2) bis 5) wiederholen.

Hinweis: Der Vorgang kann jederzeit mit der Taste STOP/■ abgebrochen werden.

Änderungen vorbehalten.

Fernbedienungstasten↓			Funktionsübersicht
Tasten am Gerät ↓
FUNC × × Umschalten zwischen USB-Anschluss und Speicherkarte
▶IIPLAY/PAUSE	×	×	Wiedergabe starten undUmschalten zwischen Wiedergabe und Pause
VOL × × Signalbegel (Lautstärke) an den Buchsen OUTPUT
MUTE × Ton aus- und einschalten
1... 9, 0 × ×			Direktwahl eines Titels, Beispiele:Titel 8 = Tasten 8 und ▶IITitel 30 = Tasten 3, 0 und ▶IITitel 125 = Tasten 1, 2, 5 und ▶II
◀ FOLDER ▶	×	×	auf den ersten Titel des vorherigen / nächsten Ordners springen
REV – SKIP – CUE◀◀ ▶▶	×	×	Titelanfang, vorheriger / nächster Titel: Taste kurz drückenschneller Vor- / Rücklauf: Taste gedrückt halten (Ton dabei stumm)
REPEAT ×			Wiederholfunktionen, Zufallswiedergabe und AnspielfunktionGrundeinstellung PLAY ALL: alle Titel werden einmal abgespielterster Tastendruck REPEAT TRACKständige Wiederholung des angewählten Titelsnächster Tastendruck REPEAT FOLDERständige Wiederholung aller Titel im angewählten Ordnernächster Tastendruck REPEAT ALLständige Wiederholung aller Titelnächster Tastendruck RANDOM REPEATständiges Abspielen aller Titel in zufälliger Reihenfolgenächster Tastendruck RANDOM PLAYeinmalige Wiedergabe aller Titel in zufälliger Reihenfolgenächster Tastendruck INTRO PLAYAnspielfunktion: Jeder Titel wird für 10 s angespieltnächster Tastendruck PLAY ALL: Grundeinstellung
DISPLAY		×	Umschalten der unteren Displayzeile (nicht bei Stopp möglich)– Titel-Nr. und Titel-Spielzeit – Ordnername – Titelname – Anzahl der Ordner und der Titel
ID3		×	Umschalten der oberen Displayzeile– Namen der Datei, des Titels, des Künstlers und des Albums laufen durch– Anzeige des angewählten Speichers: CARD oder USB
FIND		×	Alphabetische Suche von Titeln und OrdnernTitelsuche:1) FIND 1 × drücken → Anzeige “A”.2) Den Anfangsbuchstaben des Titels mit REV – SKIP – CUE wählen.3) Mit PLAY den Titel starten.Bei mehreren Titeln mit demselben Anfangsbuchstaben Taste REV oder CUE gedrückthalten, bis der Buchstabe blinkt; mit REV – SKIP – CUE den Titel aussuchen und mit PLAYden Titel starten.Ordnersuche:1) FIND 2 × drücken → Anzeige “Dir”.2) Mit REV – SKIP – CUE den Ordner aussuchen.3) Mit PLAY den 1. Titel im Ordner starten.
PROG ×			Eigene Titelfolge programmieren:1) Taste STOP / ■ drücken.2) Taste PROG drücken.3) Ordner-Nr. eingeben und Taste PROG drücken.4) Titel-Nr. eingeben und Taste PROG drücken.5) Alle weiteren Titel genauso programmieren.6) Abspielen mit Taste PLAY starten.Programmierung löschen oder abbrechen: Taste STOP / ■ drücken.
STOP ■	× × Wiedergabe beenden

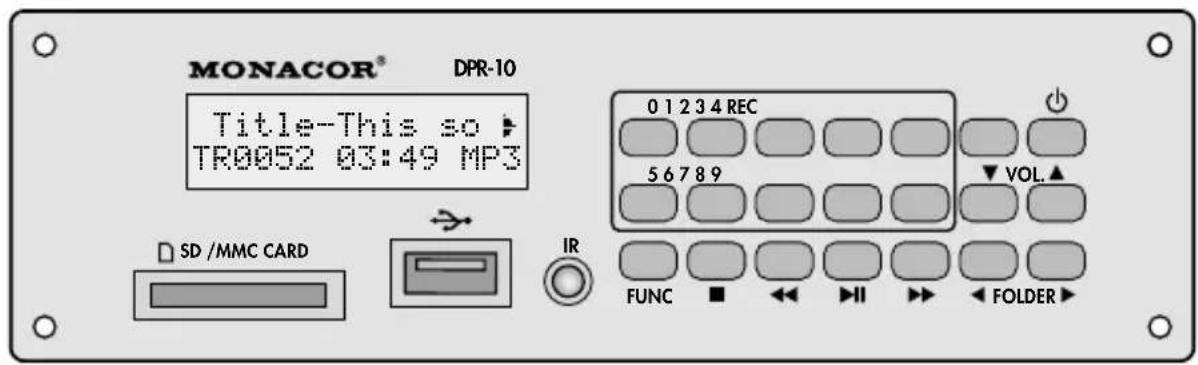

MONACOR® DPR-10 Title-This so TR0052 03:49 MP3 SD /MMC CARD IR 0 1 2 3 4 REC 5 6 7 8 9 VOL▲ FUNC ■ ←← → ← FOLDER
