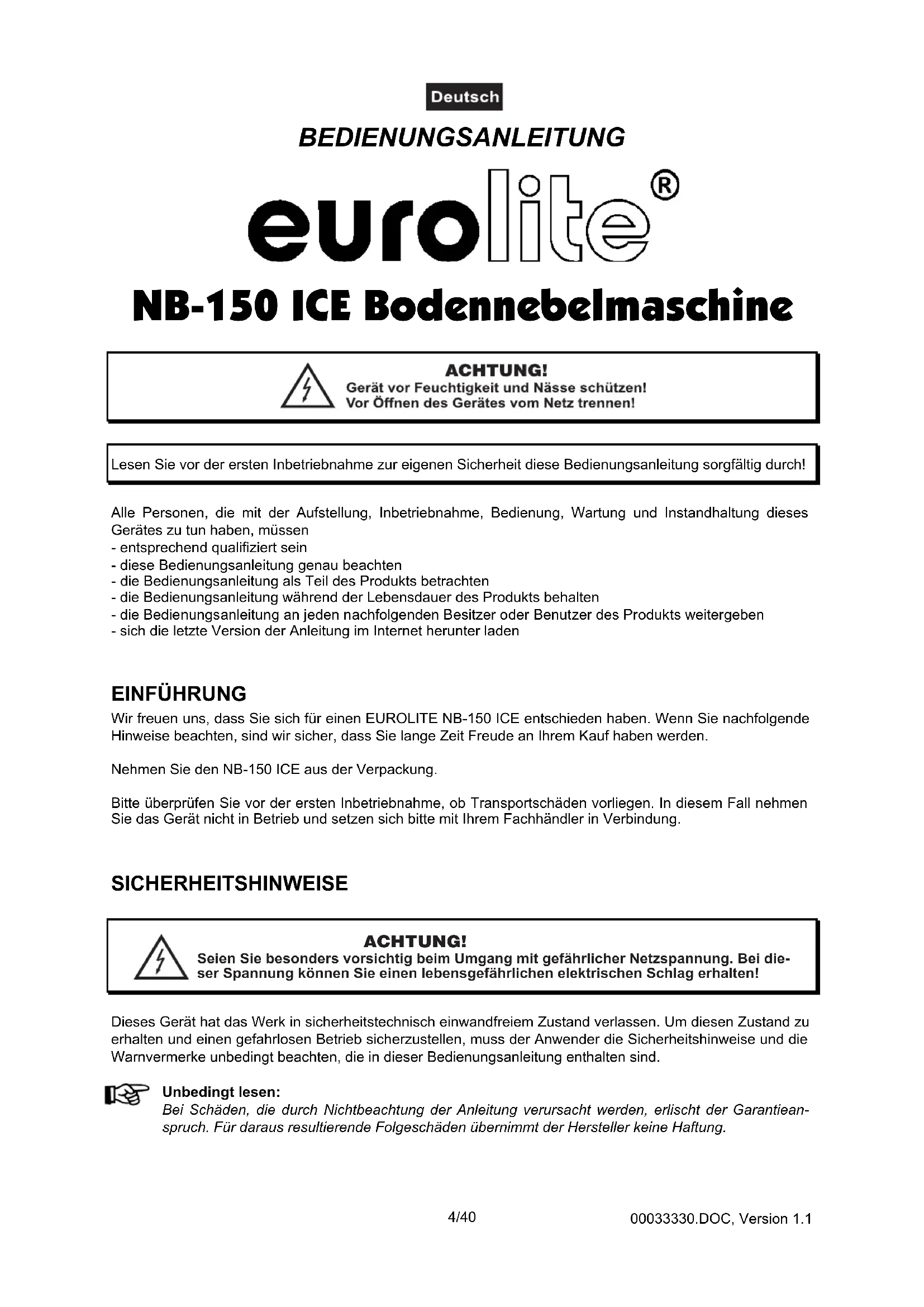

• ESPECIFICACIONES TÉCNICAS Diese Bedienungsanleitung gilt für die Artikelnummern 51701983 This user manual is valid for the article numbers 51701983 Ce mode d'emploi est concu pour les n° d'art. 51701983 Este manual del usuario es válido para las referencias 51701983 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de00033330.DOC, Version 1.1 4/40 BEDIENUNGSANLEITUNG NB-150 ICE Bodennebelmaschine Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung diesesGerätes zu tun haben, müssen- entsprechend qualifiziert sein- diese Bedienungsanleitung genau beachten- die Bedienungsanleitung als Teil des Produkts betrachten- die Bedienungsanleitung während der Lebensdauer des Produkts behalten - die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE NB-150 ICE entschieden haben. Wenn Sie nachfolgendeHinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.Nehmen Sie den NB-150 ICE aus der Verpackung.Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In diesem Fall nehmenSie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. SICHERHEITSHINWEISE ACHTUNG! SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.Beidie-serSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.00033330.DOC, Version 1.1 5/40 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an! Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf der Rückseite ange- geben. Stecken Sie die Netzleitung nur in geeignete Schukosteckdosen ein. Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen. ACHTUNG! Vor Befüllen Netzstecker ziehen. Flüssigkeit niemals trinken, einnehmen oder äußerlich anwenden! Von Kindern fernhalten und unzugänglich aufbewahren. Bei Haut-/Augenkontakt mit viel Wasser ab- bzw. ausspülen (ggf. einen Arzt aufsuchen). EXPLOSIONSGEFAHR! Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art unter das Nebelfluid. Achten Sie darauf, dass das Gerät stets aufrecht installiert ist. Richten Sie die Nebelaustrittsöffnung niemals direkt auf Personen oder auf offene Flammen. Mindestens 50 cm Abstand zur Nebelaustrittsöffnung einhalten! Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! Nicht im Gebrauch befindliche Geräte müssen allpolig spannungsfrei geschaltet werden! Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorge- nommen werden. Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! p. 40

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um eine Bodennebelmaschine zur Erzeugung von dichtem Nebel aus speziellem Nebelfluid. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter! Vor Befüllen des Gerätes vom Netz trennen! Keine heißen Flüssigkeiten einfüllen! Nur Präparate mit schriftlicher Eignungsangabe für diesen Gerätetyp verwenden. Verwenden Sie ausschließlich hochwertige und von Ihrem Händler empfohlene Nebelfluide auf Wasserbasis. Andere Nebel- fluide können zum Verstopfen oder Tropfen des Gerätes führen.00033330.DOC, Version 1.1 6/40 Achten Sie unbedingt darauf, dass sich immer eine ausreichende Menge Nebelfluid im Tank befindet. Der

etrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung! Gerät immer trocken lagern. Soll das Gerät transportiert werden, entleeren Sie immer den Tank und verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. GERÄTEBESCHREIBUNG Features Universales Bodennebelgerät Eigenständiges Nebelgerät mit Fluid-Tank • Der Nebel wird abgekühlt und zu Bodennebel • Kein Spezialfluid notwendig • Volumen/Timer-Fernbedienung Geräteübersicht00033330.DOC, Version 1.1 7/40 (1) Verschlussknopf für Eisbehälter

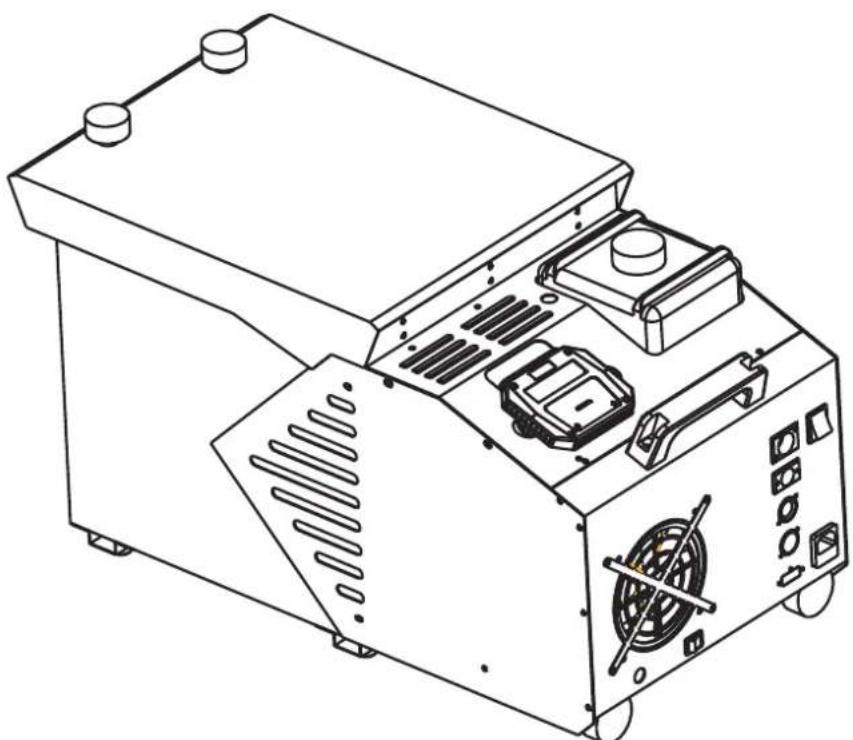

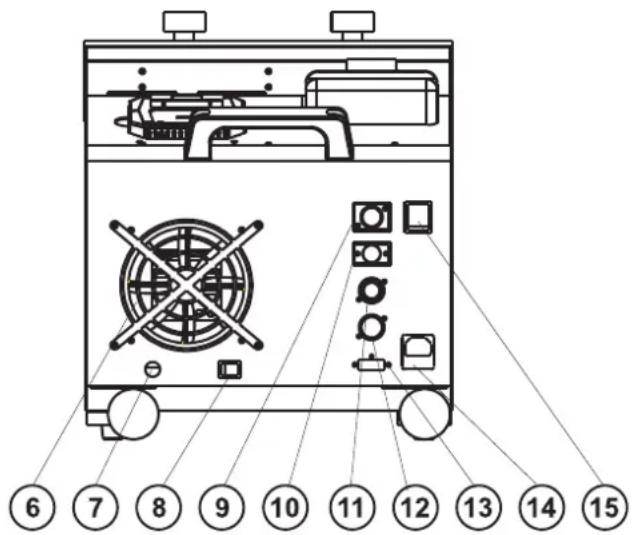

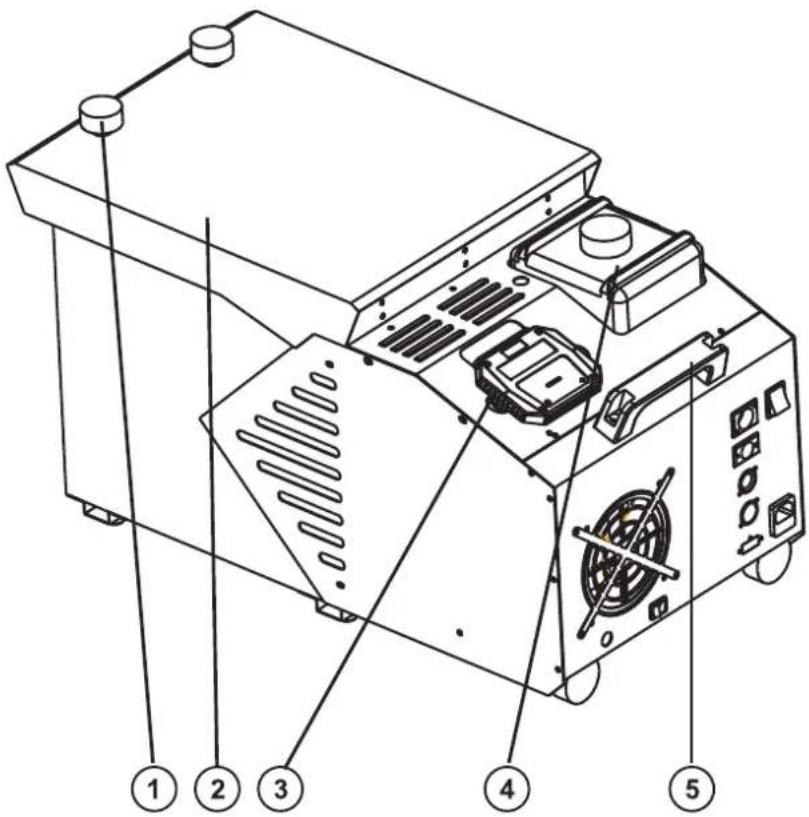

(3) Halterung für Fernbedienung (4) Fluid-Tank (5) Griff (6) Lüfter (7) Wasserauslass (8) Wasserablassschalter (9) Remote Control IN (10) Remote Control OUT (11) DMX IN (12) DMX OUT (13) DIP Schalter (14) Netzanschluss/Sicherung (15) Netzschalter INBETRIEBNAHME Stellen Sie das Gerät auf einer ebenen Fläche auf. Der Flüssigkeitsbehälter des Gerätes muss vor der Inbetriebnahme und stets im spannungslosen Zustand mit Nebelfluid gefüllt werden (es könnte Fluid verschüttet werden). Bitte verwenden Sie nur Qualitäts-Nebelflüssigkeiten. Wir empfehlen hochwertige Eurolite Nebelfluide (z. B. EUROLITE Smoke Fluid "P" Profi, 5 L) die Sie bei Ihrem Händler erhalten und bei denen eine Unbedenklich- keitsbescheinigung hinsichtlich Gesundheitsgefährdung vorliegt. Es dürfen keine Stoffe verwendet werden, die in die Klassifikation "gefährliche Arbeitsstoffe" oder "brennbare Flüssigkeiten" fallen. Sollte versehentlich Flüssigkeit in das Geräteinnere gelangen, so ist sofort der Netzstecker zu ziehen und ein Fachmann zu konsultieren. Füllen Sie den Eisbehälter mit normalen Eiswürfeln. Schließen Sie das Auslass-Ventil über den Fluid-Schlauch an den Auffangbehälter an. Schließen Sie den Deckel wieder und verdrehen Sie den Verschlussknopf, bis der Deckel verschlossen ist. Stecken sie das Fernbedienungskabel fest in die richtige Eingangsbuchse auf der Rückseite des Gerätes ein. Achtung: Wasser regelmässig (ca. alle 45 Minuten) ablassen. Montage Installieren Sie das Gerät an einem gut belüfteten Ort. Ein Betrieb in unzureichend belüfteten Räumen kann zur Kondensation des Nebelfluids führen. Die dabei entstehende rutschige Oberfläche kann zu Unfällen führen. Halten Sie einen Mindestabstand von 20 cm um und über dem Gerät ein. Desweiteren ist darauf zu achten, dass die Nebelaustrittsöffnung nicht in Augenhöhe des Publikums ausgerichtet wird. Um einen guten Effekt zu erzielen, sollte der Abstand zum Publikum mindestens 1,5 m betragen. Stellen Sie die Bodennebelmaschine nur auf kratz- und wasserunempfindliche Oberflächen. Das Gerät ist ausschließlich zur stehenden Montage vorgesehen.00033330.DOC, Version 1.1 8/40 Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung Pin International Braun Außenleiter L Blau Neutralleiter N

elb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden!Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mitmindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-BestimmungenDIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mABemessungsdifferenzstrom ausgestattet sein. BEDIENUNG Schließen Sie die Fernbedienung an die Remote Control-Buchse an. Schalten Sie das Gerät über denNetzschalter ein. LCD-Display Nach einer bestimmten Heizphase ist das Gerät nebelbereit. Auf dem Display der Fernsteuerung erscheint „ok“ unter der Funktionsanzeige HEAT. Durch Betätigen der Output-Taste auf der Fernsteuerung wird der Nebelausstoß hervorgerufen. Während des Betriebes kann es vorkommen, dass die Anzeige unter HEAT blinkt und kein Nebelausstoß mehr erfolgt. In diesem Fall heizt das Gerät nach und ist in ca. 1-2 Min. wieder nebelbereit. Nur so ist gewährleistet, dass immer die richtige Verdampfungstemperatur herrscht und optimale Nebelleistungen erreicht werden. Die Temperaturüberwachung erfolgt elektronisch. Die intuitive, LCD-erweiterte Schnittstelle der Multifunktions-Fernbedienung bietet eine manuelle und automatische Steuerung.00033330.DOC, Version 1.1 9/40 Funktionsbeschreibung Beschreibung der Bedienelemente:

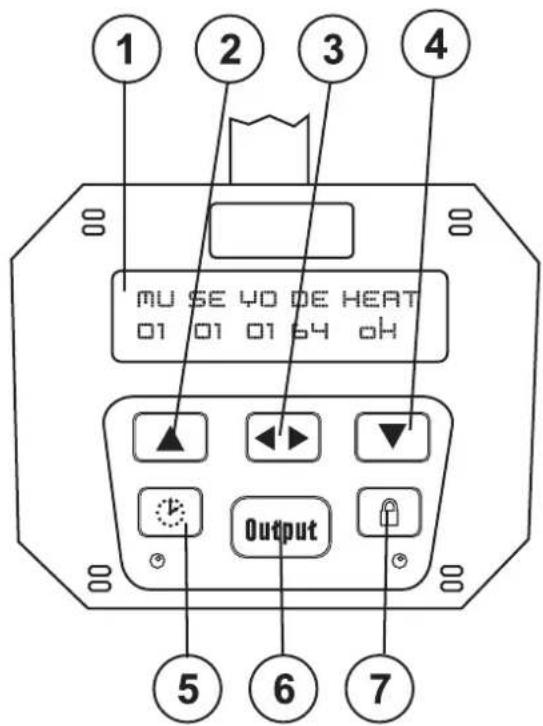

(2) Up-Taste (3) Funktion-Taste (4) Down-Taste (5) Timer-Taste (6) Output-Taste (7) Dauernebel-Taste Nachdem das Gerät mit dem Aufheizen begonnen hat, blinkt die Anzeige unter HEAT auf dem Display. Ist das Gerät nach der Aufheizzeit betriebsbereit, erscheint auf dem Display "ok". Durch Drücken der Funktion-Taste können Sie sich im Menü bewegen. Drücken Sie die Funktion-Taste, bis der Wert der gewünschten Funktion blinkt. Über die Up-/Down-Tasten können Sie die gewünschten Funktionswerte einstellen oder die Auswahl verändern. So lassen sich die Funktionen des Nebelgerätes optimal auf die Anforderungen des Benutzers abstimmen. Die jeweiligen Funktionen werden im Folgenden beschrieben. LCD-Display Funktion

01-99 (Minuten) Einstellen des Zeitintervalls zwischen den Nebelausstößen

01-99 (Sekunden) Einstellen der Nebeldauer jedes Nebelausstoßes Timer Modus

01 minimal - 10 maximal Einstellen der Nebelintensität Manual Modus

01-99 (Sekunden) Einstellen der Nebeldauer jedes Nebelausstoßes Heizphase HEAT blinkt = Heizphase Ok = betriebsbereit Anzeige der Heizphase Timer Modus Wird die Timer-Taste gedrückt, arbeitet das Gerät nach den eingestellten Funktionswerten (MU, SE und VO). Das Leuchten der grünen LED unter der Timer-Taste zeigt an, dass die Funktion Timer Modus aktiviert ist. Wenn Sie die Timer-Funktion deaktivieren wollen, drücken Sie erneut die Timer-Taste.00033330.DOC, Version 1.1 10/40 Manual Modus Durch Drücken der Manual-Taste wird der Nebelausstoß bei der unter "DE" eingestellten Nebeldauer sofort, ausgelöst. Der Manual Modus wird automatisch nach der von Ihnen definierten Nebeldauer, oder durch erneutes Drücken der Manual-Taste, beendet. Dauernebel Wird die Dauernebel-Taste gedrückt, erzeugt das Gerät anhaltenden Dauernebel. Der Dauernebel wird nur

urch evtl. nötige Heizphasen unterbrochen. Das Leuchten der grünen LED unter der Dauernebel-Taste zeigt an, dass die Funktion Dauernebel aktiviert ist. Durch erneutes Drücken der Dauernebel-Taste wird diese Funktion deaktiviert. Achtung: Die Nebelaustrittsdüse erhitzt sich während des Betriebes. Bitte daher diese Düse nicht berühren, bevor das Nebelgerät vollständig abgekühlt ist. Steuerung mehrerer Geräte über eine Fernbedienung Sie können mehrere NX-150 mit einer Fernbedienung steuern. Die Geräte reagieren dann synchron auf die Befehle der Fernbedienung. Die Verbindung zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 5-polige XLR-Stecker und -Kupplungen. Schließen Sie hierzu die Fernbedienung an der 5-poligen XLR-Einbaubuchse (Remote Control IN) an. Verbinden Sie danach die 5-polige XLR-Einbaubuchse (Remote Control OUT) des ersten Gerätes mit einer passenden Datenleitung mit der 5-poligen XLR-Einbaubuchse (Remote Control In) des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes! DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.00033330.DOC, Version 1.1 11/40 Aufbau einer seriellen DMX-Kette:

chließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange- schlossen sind. Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt. Adressierung des Gerätes

edes Gerät belegt 1 Steuerkanal. Damit die Steuersignale richtig an jedes Gerät adressiert werden, müssen die Geräte kodiert werden. Die Kodierung muss an jedem Gerät einzeln durchgeführt werden, indem Sie die DIP-Schalter entsprechend untenstehender Tabelle einstellen. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Belegung der DIP-Schalter: Gerät1-Kanal1

Off StartadresseGerätenummer&Kanäle Off Gerät Kanal2- 2

EinstellenderDMX-Startadresse: Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie das Gerät über Ihren Controller ansteuern. DMX-Protokoll Kanal 1 - Nebelvolumen DMX-Wert: Volumen (%)

0 - 255 Allmähliche Einstellung des Nebelvolumens von 0 bis 100 %00033330.DOC, Version 1.1

REINIGUNG UND WARTUNG

orWartungsarbeitenunbedingtallpoligvomNetztrennen! LEBENSGEFAHR! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Die Nebelaustrittsdüse sollte regelmäßig von Nebelfluidrückständen gereinigt werden. Wischen Sie die Ablagerungen mit Essig und einer Schlauchbürste aus. Achten Sie darauf, daß sich keine Ablagerungen mehr in der Öffnung befinden. Reinigung des Heizelements Das Heizelement sollte regelmäßig alle 30 Betriebsstunden gereinigt werden, um Ablagerungen zu vermeiden. Verwenden Sie dazu einen geeigneten Nebelmaschinenreiniger, der im Fachhandel erhältlich ist. Vorgehensweise: Nebelmaschine entleeren und den Reiniger im Lieferzustand in den Tank schütten. Anschließend an einem gut belüfteten Ort einige Male die Nebelfunktion der Maschine betätigen. Die Anzahl der benötigten Wiederholungen hängt vom Verschmutzungsgrad der Verdampfer-Elemente ab. Nach der Anwendung die Maschine ganz entleeren, den restlichen Reiniger vollständig entnehmen und den Tank gut mit destilliertem Wasser durchspülen. Die von uns empfohlenen EUROLITE Nebelfluide sind umwelttechnisch unbedenklich und können über den Abwasserkanal entsorgt werden. Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service- arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre- her aus dem Gehäuse (gegen den Uhrzeigersinn). Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest. Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden. Nach einem Defekt entsorgen Sie das unbrauchbar gewordene Gerät bitte gemäß den geltenden gesetzlichen Vorschriften. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.00033330.DOC, Version 1.1 13/40 TECHNISCHE DATEN

pannungsversorgung: 230 V/50 Hz Gesamtanschlusswert: 1500 W Ausstoßweite: ca. 5 m Aufwärmzeit: ca. 10 min.

ankinhalt: 2 l Maße (LxBxH): 680 x 415 x 350 mm Gewicht: 21 kg Sicherung: F 8 A, 250 V Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
