BEDIENUNGSANLEITUNG HPA1 LD Systems

Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

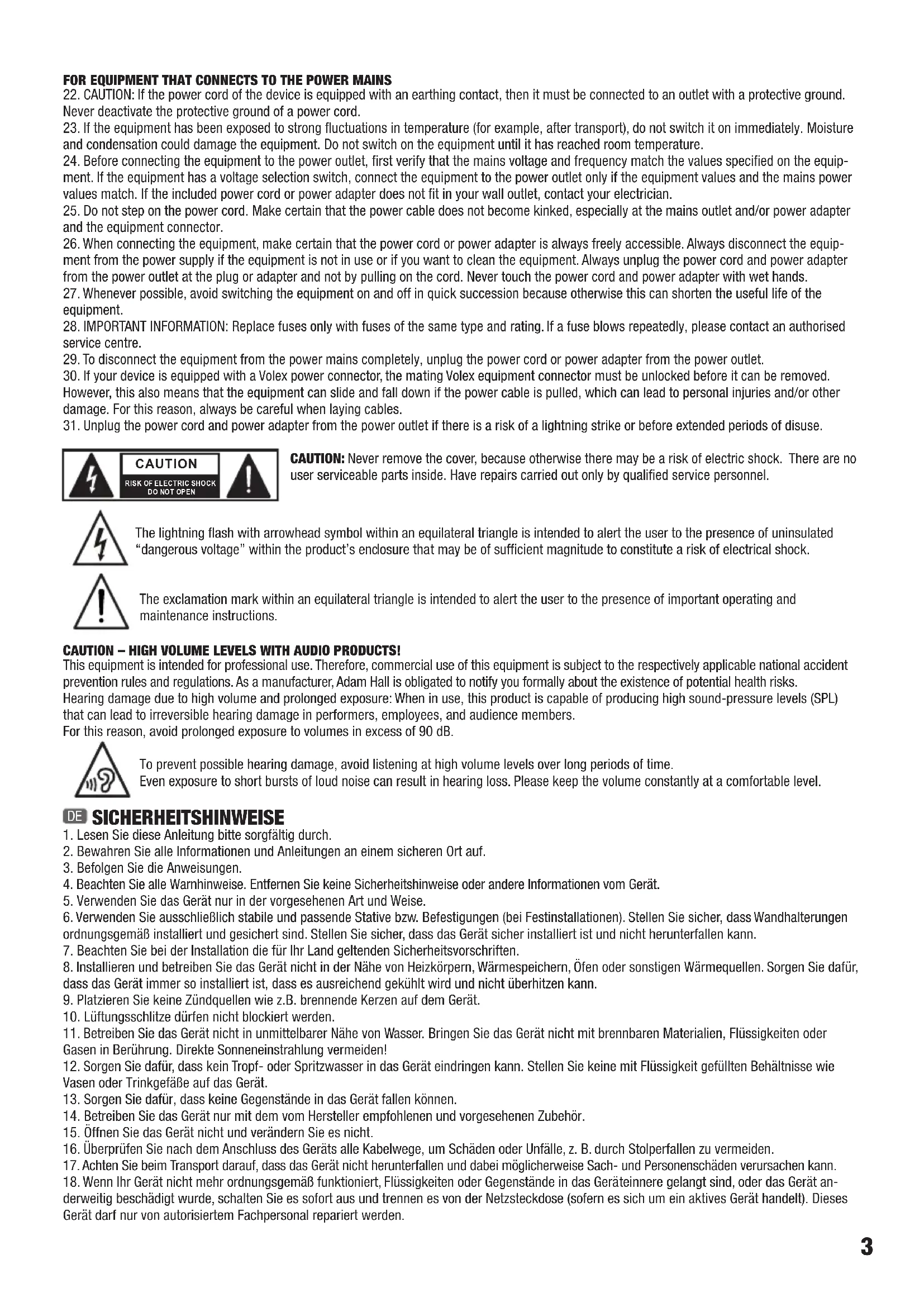

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an- derweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.4

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuch- tigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt wer- den kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. CAUTION

ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

HINWEIS Achten Sie darauf, ein Hörersystem zu verwenden, welches Umgebungsgeräusche effektiv unterdrückt (geschlossener Kopfhörer bzw. In-Ear Hörer mit starker Außengeräuschdämpfung). Daraus resultieren neben gesteigertem Schutz des Gehörs durch eine merklich reduzierbare Abhörlautstärke auch eine deutlich verbesserte Eigenkontrolle.

Symmetrische Audio-Eingänge links / rechts mit weiblichen 3-Pol XLR-Buchsen. Die Signale der Eingänge INPUT L / R und AUX IN sind parallel geführt.

Unsymmetrischer Stereo-Eingang mit 3,5 mm Klinkenbuchse. Die Signale der Eingänge INPUT L / R und AUX IN sind parallel geführt.

HINWEIS: Die Eingänge INPUT L / R und AUX IN können gleichzeitig verwendet werden, welches eine sehr nützliche Funktion darstellt. Beispiel: Der Schlagzeuger einer Band will sich am Signal eines Metronoms orientieren. An den Eingängen INPUT L / R liegt das Signal des Monitor-Mixes an, am Eingang AUX IN das Metronom-Signal. Das Lautstärkenverhältnis zwischen beiden Signalen wird mit Hilfe der Lautstärkeeinstellung der Zuspielgeräte eingestellt, die Gesamtlautstärke am VOLUME-Regler des HPA1 Kopfhörerverstärkers.

Spannungsversorgung des HPA1 Kopfhörerverstärkers durch ein externes Netzteil (optional) alternativ zur Spannungsversorgung durch eine 9V Block Batterie. Bei Verwendung der Kleinspannungsbuchse als Spannungsversorgung wird die Spannungsversorgung durch die Batterie automatisch unterbrochen.

3,5 mm Stereo Klinkenbuchse zum Anschließen eines Kopf-, bzw. In-Ear-Hörers.

Ein- / Ausschalter und Lautstärkeregler. Zum Einschalten den Knopf nach rechts (im Uhrzeigersinn) über den Rastpunkt hinaus drehen. Zum Ausschalten nach links (gegen den Uhrzeigersinn) über den Rastpunkt hinaus drehen. Drehen nach links verringert, Drehen nach rechts erhöht die Lautstärke. Um Gehörschäden zu vermeiden, vor der Benutzung von Kopf-, bzw. In-Ear-Hörern die Lautstärke auf ein Minimum stellen, dann die Lautstärke langsam erhöhen. Vorsicht, hohe Lautstärke kann das Gehör dauerhaft schädigen.

Schalter 7 in Stellung STEREO: Einstellen des Lautstärkenverhältnisses zwischen dem linken und rechten Kanal eines anliegenden Stereo-Signals. Schalter 7 in Stellung MONO / FOCUS: Die Wahrnehmung zweier an den Eingängen INPUT LEFT / RIGHT, bzw. AUX IN anliegenden Mono-Signale liegt im Zentrum des Panoramafelds, das Lautstärkenverhältnis kann individuell angepasst werden. Beispiel Rockband (Anwender ist der Sänger): Das Mono-Audiosignal INPUT L besteht aus einem Mix aus Schlagzeug, Bass und Gitarre (Mischpult Monitorweg 1), das Mono-Audiosignal INPUT R besteht aus dem Mikrofonsignal des Sängers (Mischpult Monitorweg 2). Der Sänger kann nun direkt an seinem HPA1 Kopfhörerverstärker das Lautstärkenverhältnis zwischen den Instrumenten und seiner Stimme am BALANCE-Regler und die Gesamtlautstärke am VOLUME-Regler einstellen.

Für die Wiedergabe eines stereofonen Audiosignals wählen Sie die STEREO-Betriebsart (Schalter in nicht heruntergedrückter Position). In der MONO / FOCUS-Betriebsart (Schalter in heruntergedrückter Position) werden die beiden Eingangssignale zusammengemischt und in Mono wiedergegeben. Das Lautstärkenverhältnis der beiden Signale kann nun vom Anwender direkt am HPA1 Kopfhörerverstärker mit Hilfe des BALANCE-Reglers 6 eingestellt werden.

Die SIGNAL / PEAK LED leuchtet grün, sobald ein Audiosignal an den Eingängen INPUT L / R, bzw. AUX IN anliegt. Die Begrenzung eines eingehenden Signals durch den integrierten Audio-Limiter wird durch amberfarbenes Aufleuchten der LED signalisiert, das Auftreten gehörschädigender Pegelspitzen wird wirksam unterdrückt. Das dauerhaft amberfarbene Leuchten der LED und somit das Auftreten ungewollter "Pump-Effekte" durch den Limiter wird durch Reduzieren der Lautstärke des Zuspielgeräts erreicht.

Bei ausreichendem Ladezustand der Batterie leuchtet die LED grün, ebenso, wenn der HPA1 Kopfhörerverstärker mit einem geeigneten Netzteil betrieben wird. Die Batterie sollte umgehend ausgetauscht werden, sobald die Farbe der LED auf rot wechselt.

Drücken Sie in Pfeilrichtung auf den gefederten Schließmechanismus (Fingernagel, Kugelschreiber) und klappen das Batteriefach durch leichtes Ziehen am Schließmechanismus auf. Nehmen Sie die verbrauchte Batterie aus dem Batteriefach. Legen Sie, wie auf dem Batteriefach abgebildet, eine unverbrauchte 9V Block Batterie ein und schließen das Batteriefach durch Drücken auf den oberen Bereich des Fachs, bis der Schließmechanismus einrastet. Um Schäden durch auslaufende Batterien zu vermeiden, entnehmen Sie bei längerer Nichtbenutzung die Batterie aus dem Gerät.

Mit Hilfe des robusten Metall-Clips kann der Kopfhörerverstärker sicher an einem Gürtel, dem Hosenbund, oder einem Gitarrengurt befestigt werden.

Modellbezeichnung: LDHPA1 Produktart: Kopfhörerverstärker Typ: 1-Kanal Stereo Eingänge: Main Input (Stereo), 1 x Aux In (Stereo) Eingangsanschlüsse: XLR-F (L + R Input, symmetrisch), 3,5 mm Stereo-Klinke (Aux In) Eingangsimpedanz: 6kOhm (XLR In), 10 kOhm (3,5mm Klinke) Eingangsempfindlichkeit: 3dBu (XLR In), -6dBV (3,5mm Klinke) Max. Eingangspegel: 16dBu (XLR In), 7dBV (3,5mm Klinke) Schutzschaltungen: Audio Limiter, Max. Input leveling, Power-OFF Mute-Relay Kopfhörer-Ausgänge: 1 Kopfhörer-Ausgangsanschlüsse: 3,5 mm Stereoklinke Ausgangsleistung: 2x 1,65Vrms / 1%THD @ 33ohm Load minimale angeschlossene Impedanz pro Kanal: 16 Ohm Frequenzgang: 20 Hz - 40.000 Hz THD @ 1kHz Sinus: 0,04% Bedienelemente: Power/Volume, Balance L/R, Stereo/Mono (Focus) -Schalter,

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/ manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@ adamhall.com / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
