| Produkttyp | Hi-Fi-Anlage |
| Marke | Sony |
| Modell | PMCDR50L |
| CD-Wiedergabe | Ja (kompatibel mit Audio-CD) |
| Radio FM/MW/LW | Ja (FM 87,5-108 MHz, MW 531-1602 kHz, LW 153-279 kHz) |
| Kassettenabspieler | Ja (Typ I, II, IV) |
| Kassettenaufnahme | Ja (von CD, Radio oder Line-Eingang) |
| Timer | Wecker, Aufnahmetimer, Abschaltautomatik |
| RDS | Ja (Anzeige Name, PTY, Verkehr, Wetter) |
| Abmessungen (Player) | 152 x 133 x 275 mm (B/H/T) |
| Abmessungen (linker Lautsprecher) | 132 x 209 x 281 mm (B/H/T) |
| Abmessungen (rechter Lautsprecher) | 132 x 209 x 281 mm (B/H/T) |
| Gewicht (Player) | Ca. 2 kg |
| Gewicht (linker Lautsprecher) | Ca. 1,8 kg |
| Gewicht (rechter Lautsprecher) | Ca. 3,4 kg |
| Stromversorgung | 230 V AC, 50 Hz |
| Leistungsaufnahme | 35 W |

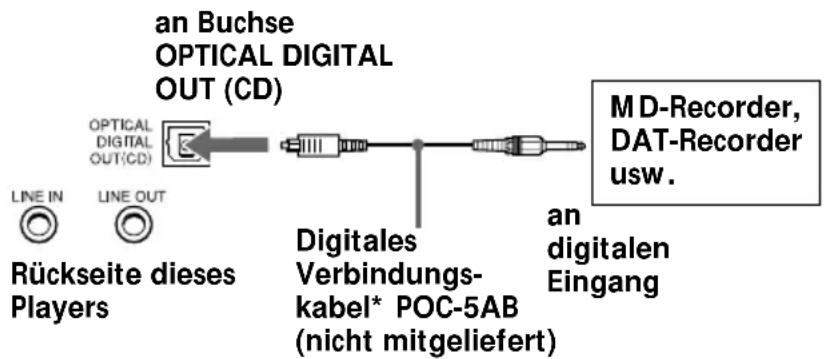

| Digitaler optischer Ausgang | Ja (zur Aufnahme auf MD/DAT) |

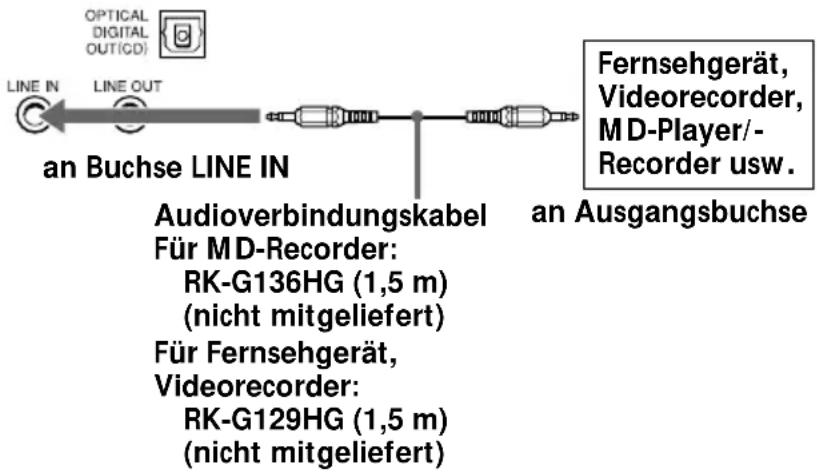

| Line-Eingang | Ja (Miniklinke Stereo) |
| Fernbedienung | Ja (AA-Batterien) |
| Laserklasse | Klasse 1 |

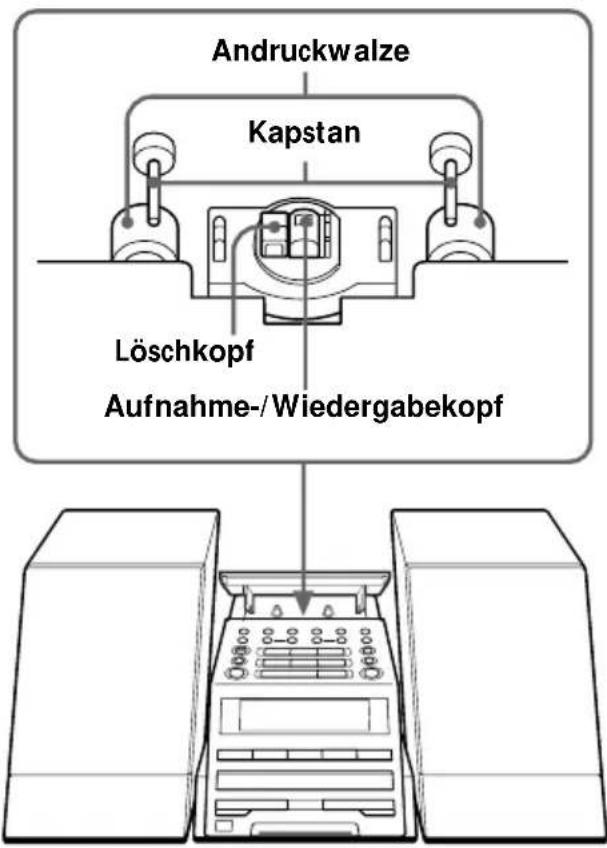

| Wartung | Reinigung der Köpfe und Entmagnetisierung |
Häufig gestellte Fragen - PMCDR50L SONY
Benutzerfragen zu PMCDR50L SONY
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hi-Fi-Anlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch PMCDR50L - SONY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PMCDR50L von der Marke SONY.
BEDIENUNGSANLEITUNG PMCDR50L SONY
Bedienungsanleitung Seite 2 ^DE
FR
DE
MD Link
PMC-DR50L
PMC-DR70L
Avertissement
Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.
Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
Informationen
Für Kunden in Europa
Dieser CD-Player wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert.
Das entsprechende Etikett (CLASS 1 LASER PRODUCT) befindet sich an der Unterseite des Players.
VORSICHT
Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.
VORSICHT
- Sie können diesen Player nur mit Netzstrom betreiben. Der Player arbeitet nicht mit Batterien.
Wenn Sie diesen Player zum ersten Mal benutzen oder schon lange nicht mehr benutzt haben, schließen Sie ihn etwa eine Stunde lang an das Stromnetz an, damit die eingebaute Speicherbatterie zum Speichern von Uhrzeit, Timer-Programmierungen, Radiosendern usw. geladen wird. Der Player lädt die Batterie automatisch, solange er an eine Stromquelle angeschlossen ist.
Wenn Sie nach dem Laden das Netzkabel lösen, müssen Sie zuerst das Gerät ausschalten. Wenn die Speicherbatterie vollständig aufgeladen ist, hält sie etwa 30 Minuten lang, ohne daß das Gerät an eine Stromquelle angeschlossen ist.
Wenn die gespeicherten Daten gelöscht wurden, geben Sie sie erneut ein, wenn Sie den Player wieder benutzen. - Achten Sie darauf, daß keine Fremdkörper in den Tiefbaßlautsprecher hineingelangen. Falls ein Fremdkörper in den Tiefbaßlautsprecher hineingelangt, schalten Sie ihn aus, und wenden Sie sich umgehend an Ihren Sony-Kundendienst. (nur PMC-DR70L)
- Die Lautsprecher, der Tiefbaßlautsprecher und der Player bilden ein aufeinander (nur PMC-DR70L) abgestimmtes System. Schließen Sie die Lautsprecher, den Tiefbaßlautsprecher und den Player nicht an andere Geräte an. Andernfalls kann es zu Fehlfunktionen an den anderen Geräten kommen.
Zu dieser Anleitung
Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf die Modelle PMC-DR50L und PMC-DR70L. Sehen Sie bitte zunächst nach, welches Modell Sie erworben haben. Für die Abbildungen wurde das Modell PMC-DR50L verwendet.
Inhalt
Grundfunktionen
4 Wiedergeben einer CD
6 Radioempfang
8 Wiedergeben einer Kassette
10 Aufnehmen auf eine Kassette
Der CD-Player
13 Das Display
14 Ansteuern eines bestimmten Titels
15 Wiederholte Wiedergabe von Titeln (Repeat Play)
16 Wiedergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play)
17 Zusammenstellen eines eigenen Programms (Programme Play)
Das Radio

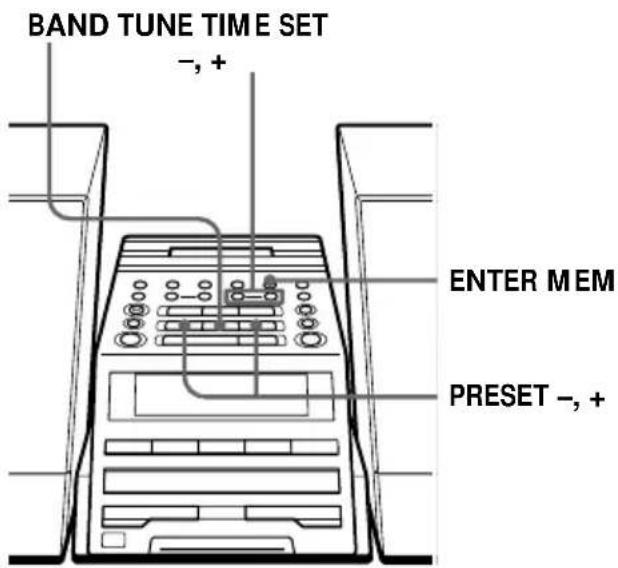

19 Speichern von Radiosendern
20 Wiedergeben gespeicherter Radiosender

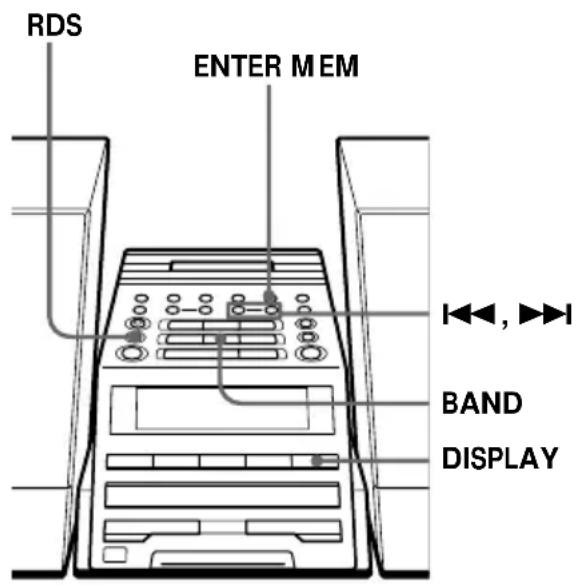

21 Das Radiodatensystem (RDS)
Der Kassettenrecorder

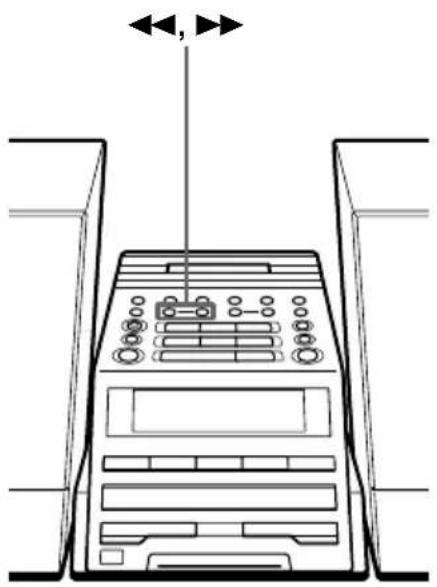

27 Ansteuern des Antangs eines Titels
Der Timer

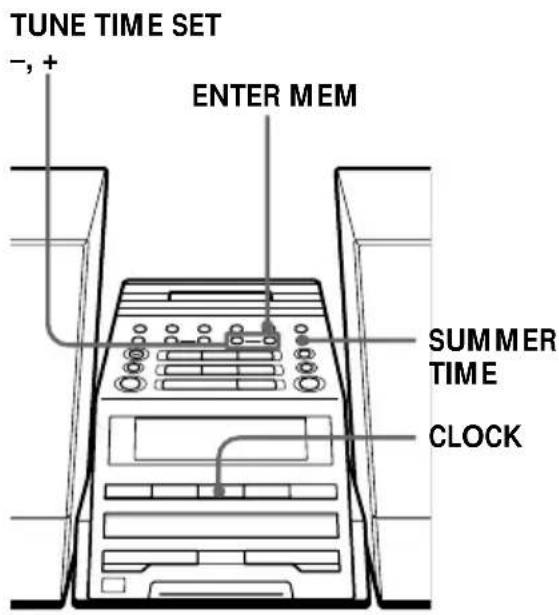

28 Einstellen der Uhr
30 Aufwachen mit Musik
33 Aufnehmen von Radiosendungen mit dem Timer

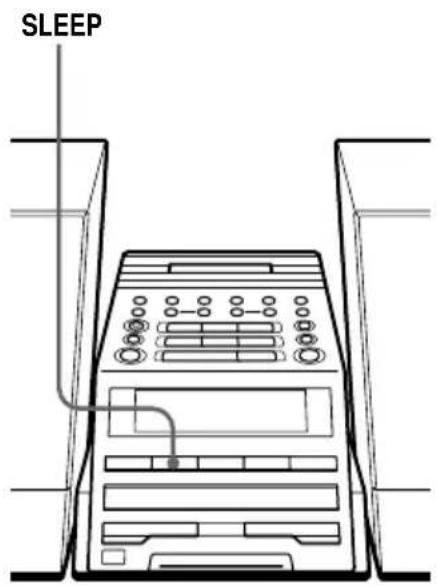

36 Einschlaten mit Musik
Vorbereitungen

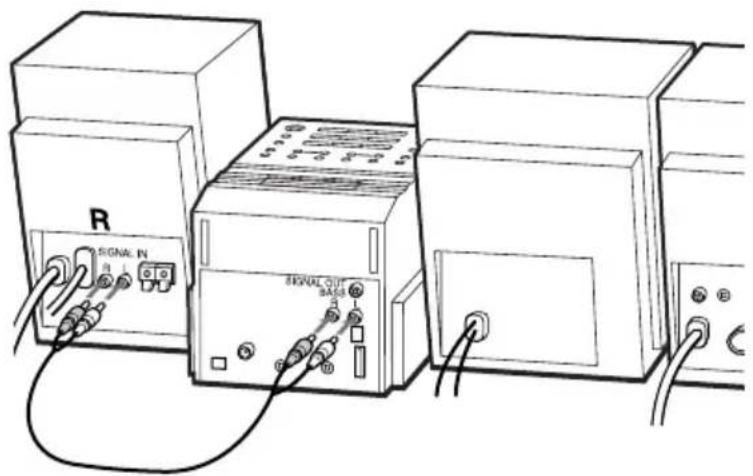

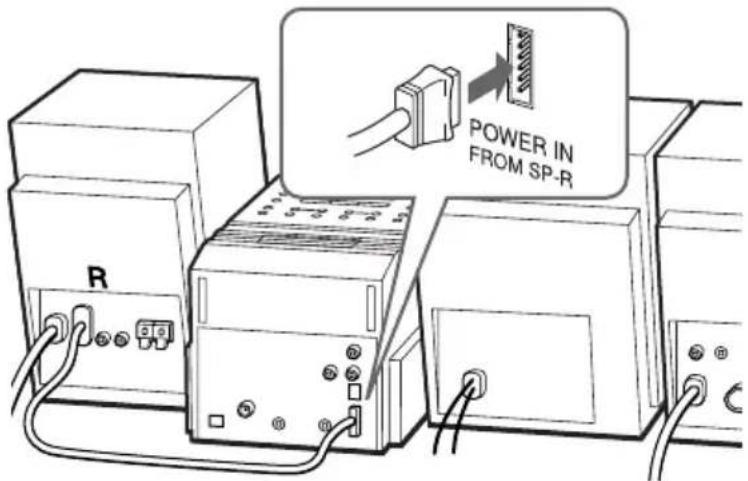

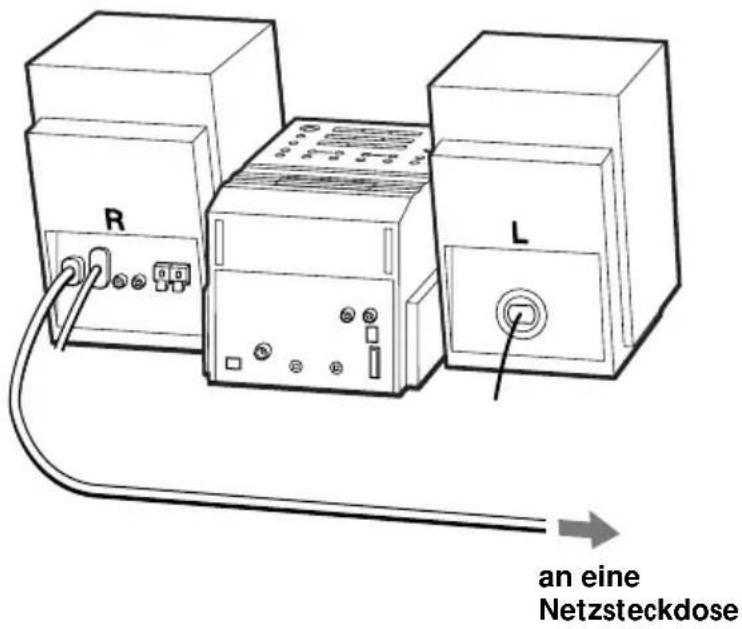

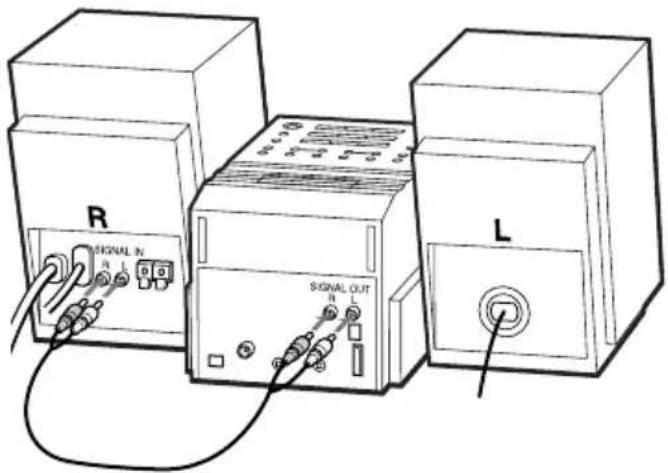

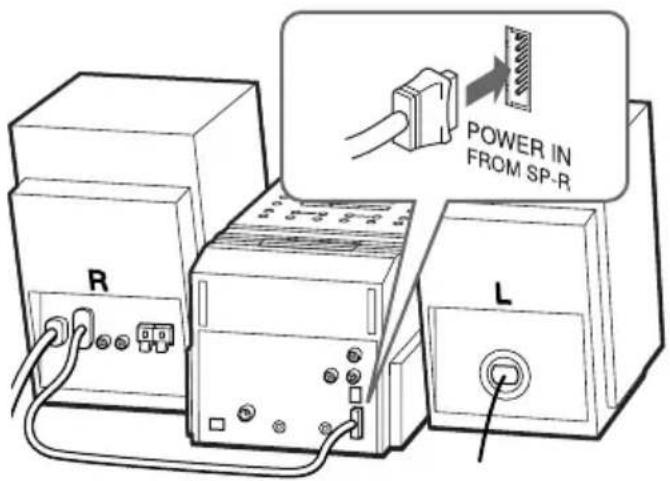

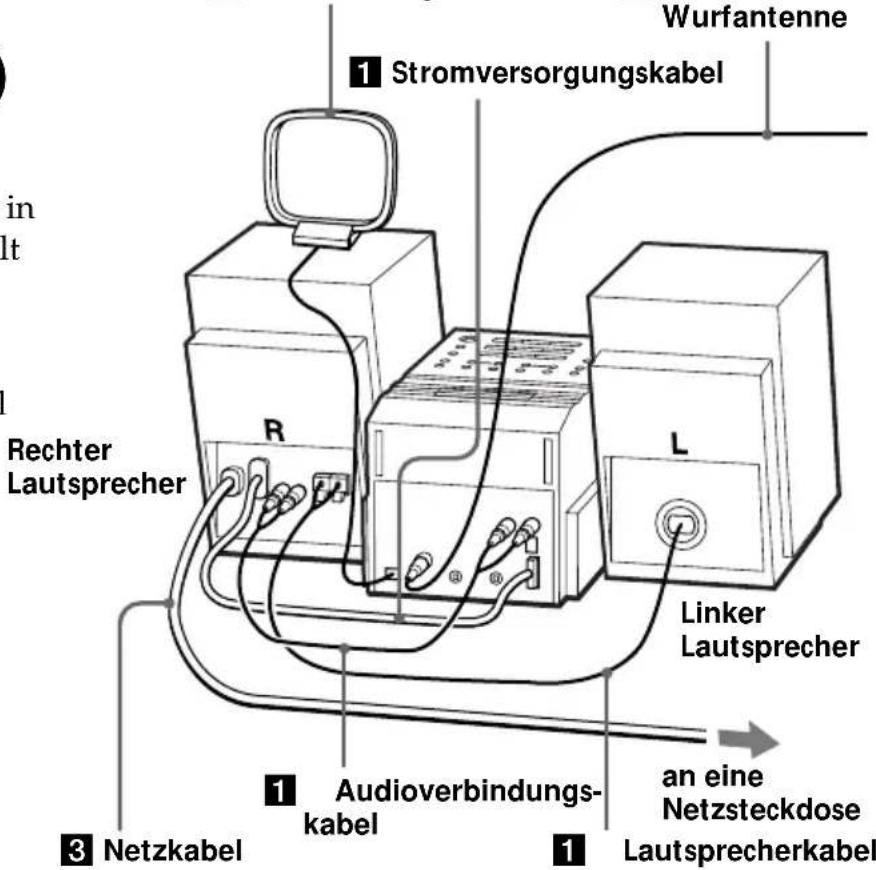

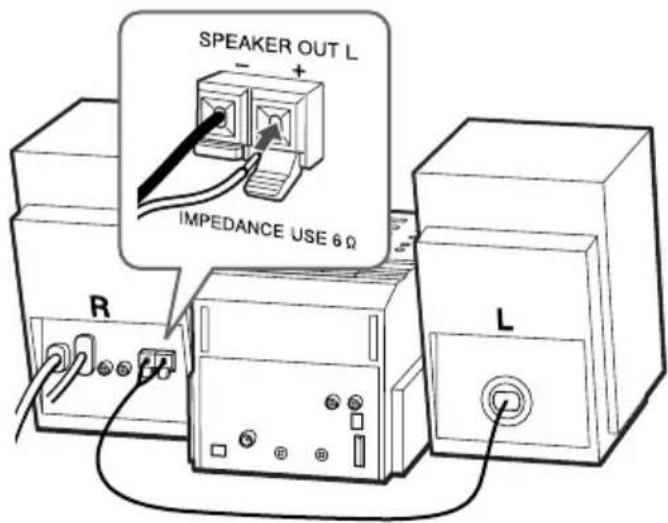

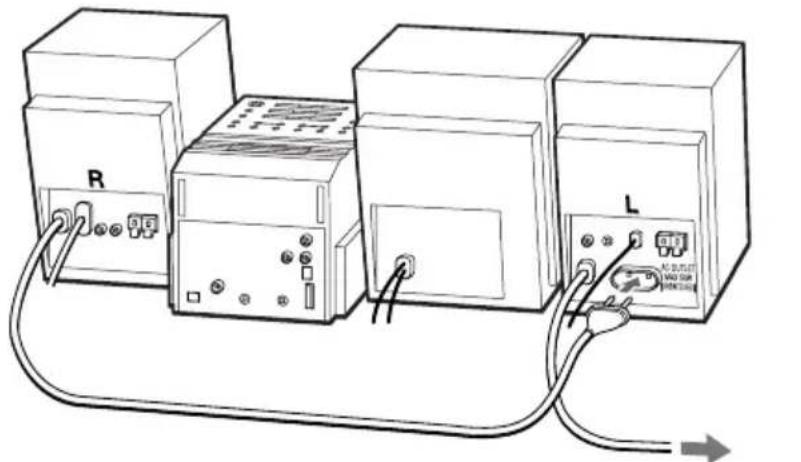

37 Anschließen der Anlage (PMC-DR50L)

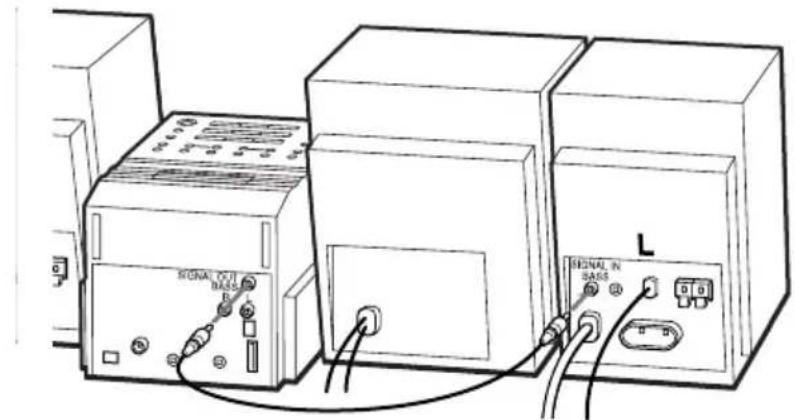

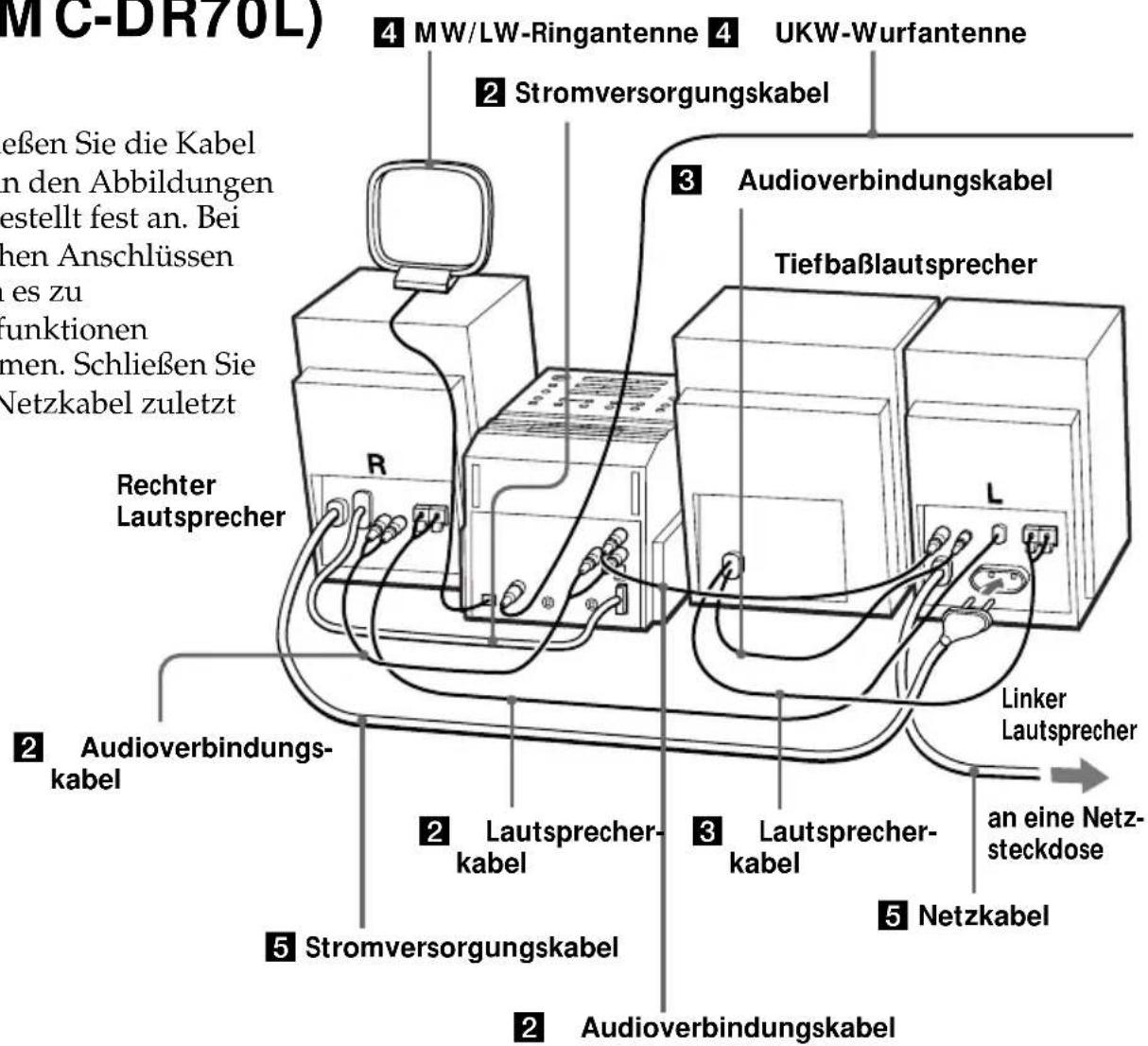

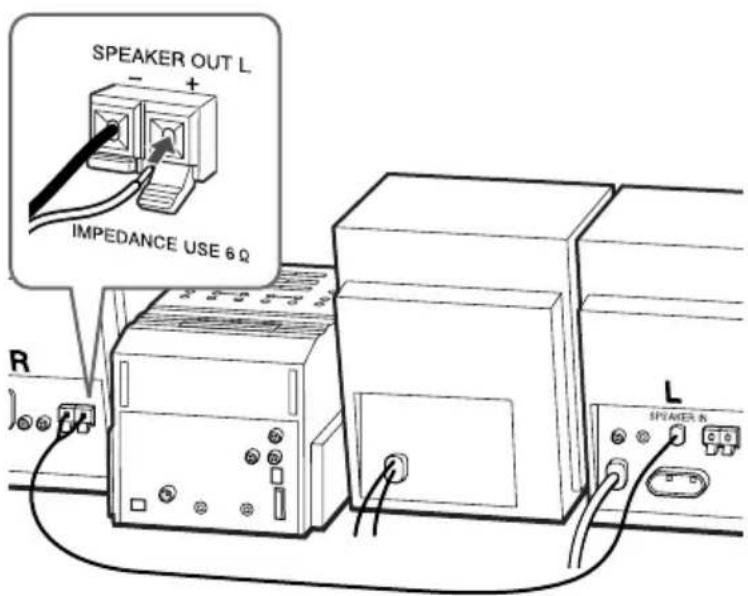

42 Anschließen der Anlage (PMC-DR70L)

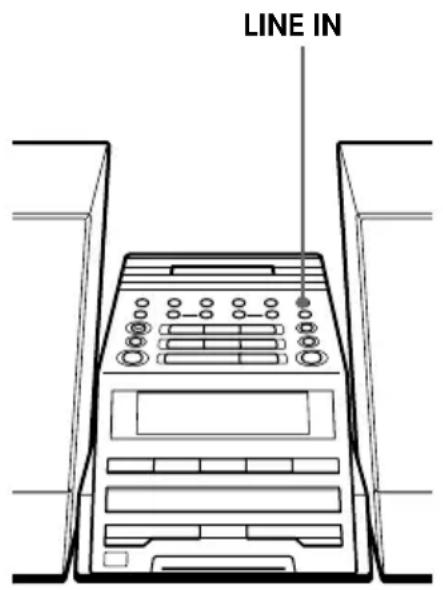

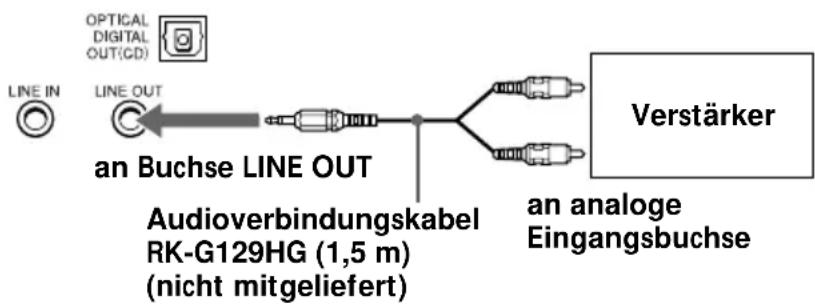

48 Anschließen zusätzlicher Komponenten

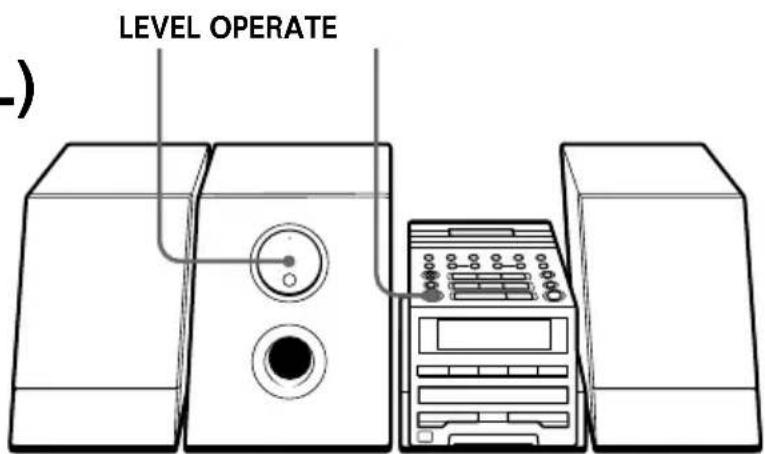

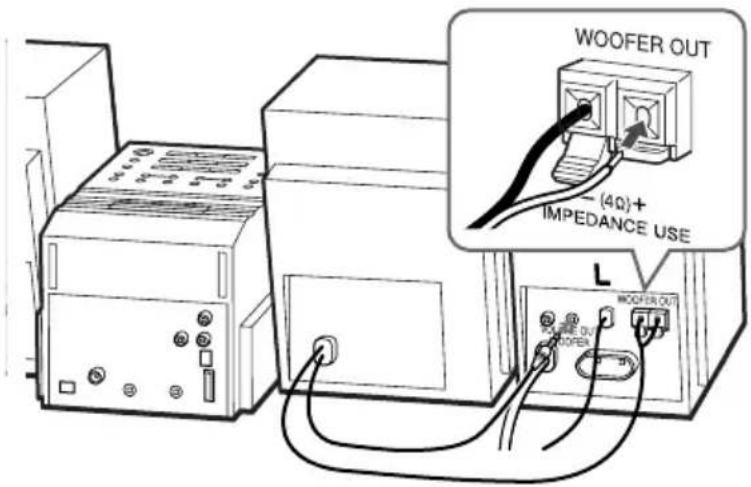

51 Der Tiefbaßlautsprecher (nur PMC-DR70L)

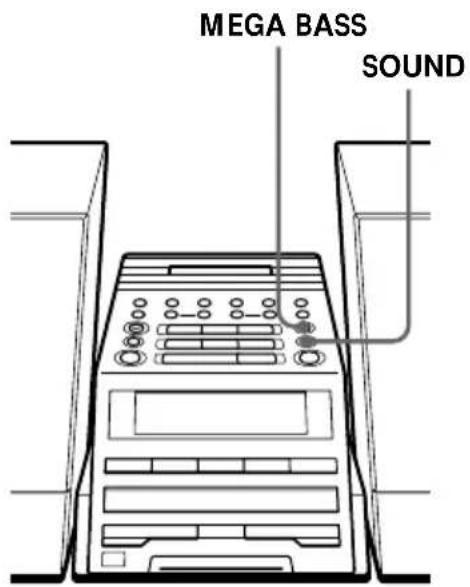

52 Auswählen der Klangbetonung (SOUND/MEGA BASS)
Weitere Informationen
53 Sicherheitsmaßnahmen
55 Störungsbehebung
58 Wartung
59 Technische Daten
61 Index

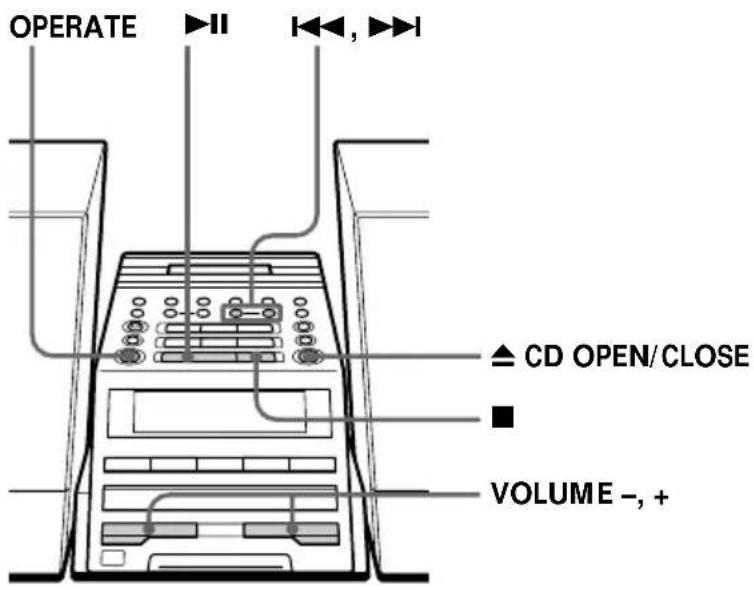

Wiedergeben einer CD
Anweisungen zum Anschließen finden Sie auf Seite 37 - 41 (PMC-DR50L) bzw. Seite 42 - 47 (PMC-DR70L).
1

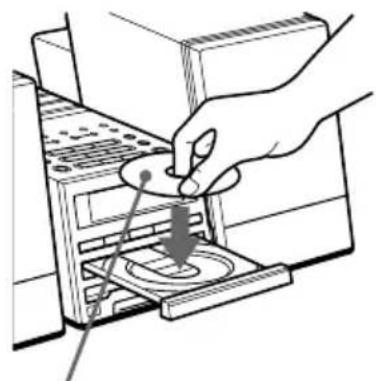

Drücken Sie ▲ CD OPEN/ CLOSE (Direkteinschaltfunktion), und legen Sie eine CD in das CD- Fach ein.
Mit der Beschriftung nach oben
2
Drücken Sie ▶II. Auf der Fernbedienung drücken Sie dazu ▶ im CD-Feld.
Das CD-Fach schließt sich, und der Player gibt alle Titel einmal wieder.
Display
SpieldauerTitelnumm
Tip
Wenn Sie das nächste Mal eine CD wiedergeben wollen, drücken Sie einfach ▶II. Der Player schaltet sich automatisch ein, und die Wiedergabe der CD beginnt.
Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:
Funktion Taste
| Einstellen der Lautstärke VOLUME +, -(VOL +, - auf der Fernbedienung) |
| Stoppen der Wiedergabe ■ |
| Unterbrechen der Wiedergabe ▶II(II auf der Fernbedienung)Drücken Sie diese Taste nochmals, um die Wiedergabe nach einer Pause fortzusetzen. |
| Weiterschalten zum nächsten ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> |
| Zurückschalten zum ◀◀◀vorhergehenden Titel |
| Herausnehmen der CD ▲ CD OPEN/CLOSE |
| Ein-/Ausschalten des Players OPERATE |
Radioempfang
Anweisungen zum Anschließen finden Sie auf Seite 37 - 41 (PMC-DR50L) bzw. Seite 42 - 47 (PMC-DR70L).
1

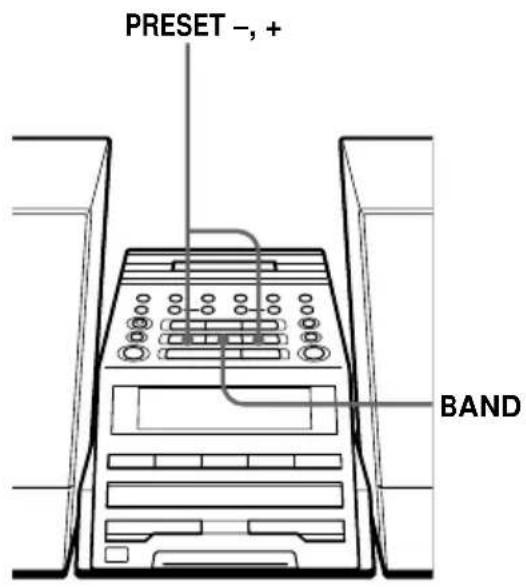

Drücken Sie BAND so oft, bis der
gewünschte Frequenzbereich im Display erscheint (Direkteinschaltfunktion).
Display
2

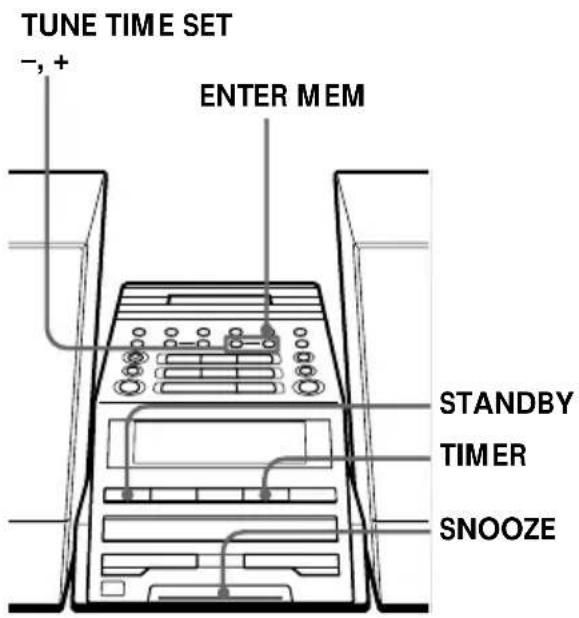

Halten Sie TUNE TIME SET +
oder – (bzw. TUNE + oder – auf der Fernbedienung) gedrückt, bis sich die Frequenzziffern im Display ändern.
Das Gerät durchsucht automatisch die Radiofrequenzen und stoppt, wenn ein Sender klar empfangen wird.
Wenn sich ein Sender nicht einstellen läßt, drücken Sie die Taste immer wieder, so daß die Frequenzen Schritt für Schritt wechseln.
Zeigt einen UKW-Stereo-Sender an.
Tips
- Wenn beim UKW-Empfang Störgeräusche auftreten, drücken Sie PLAY MODE • MONO/ST ISS (bzw. MODE auf der Fernbedienung), bis "MONO" im Display erscheint. Der Radioempfang ist in diesem Fall monaural.
- Wenn Sie das nächste Mal Radio hören wollen, drücken Sie einfach die Taste BAND. Der Player schaltet sich automatisch ein, und Sie hören den zuletzt eingestellten Sender.
Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:
Funktion Taste
Einstellen der Lautstärke VOLUME +, - (bzw. VOL +, - auf der Fernbedienung)
Ein-/Ausschalten des RadiosOPERATE

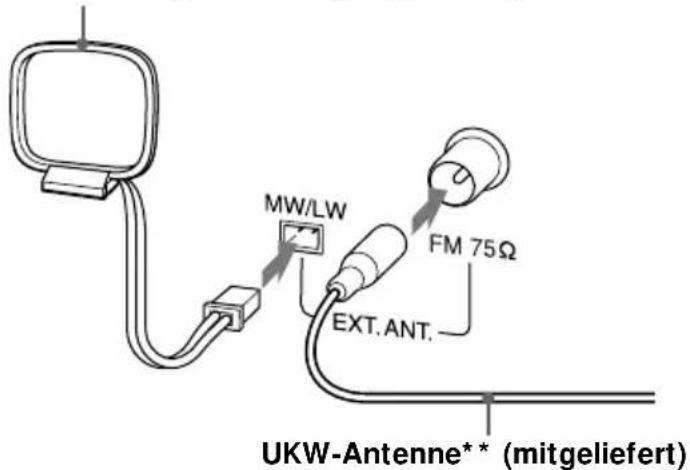

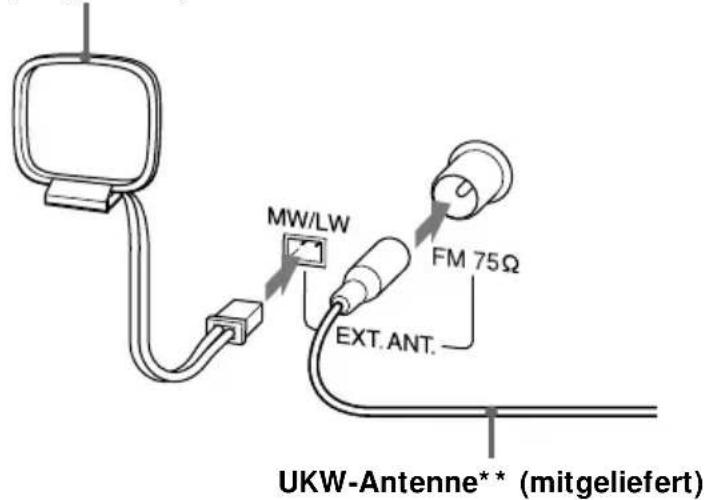

So verbessern Sie den Empfang
UKW:
Verlegen Sie die UKW-Wurfantenne möglichst horizontal, und ändern Sie gegebenenfalls die Ausrichtung.

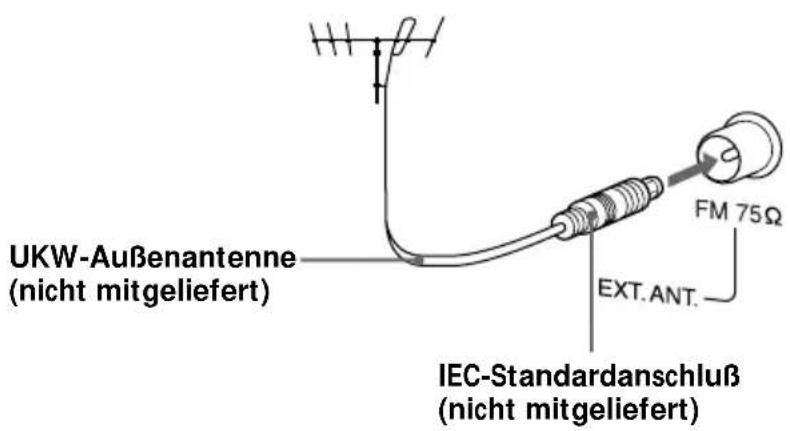

Ist der UKW-Empfang immer noch verrauscht, lösen Sie die UKW-Wurfantenne und schließen eine UKW-Außenantenne an (nicht mitgeliefert) (siehe Seite 41 bzw. 47).

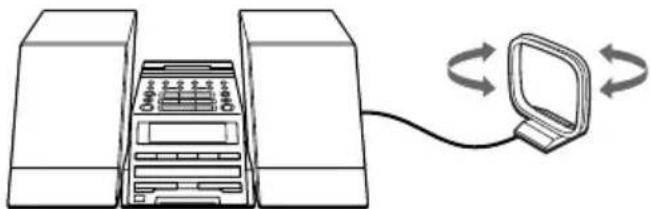

MW/LW:

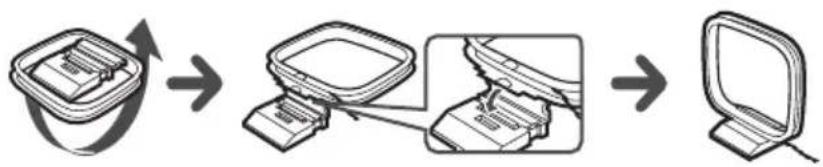

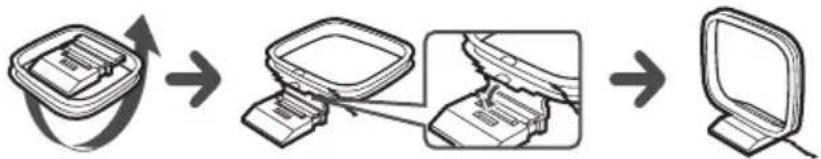

Stellen Sie die MW/LW-Ringantenne so weit wie möglich vom Player entfernt auf, und richten Sie die Antenne neu aus.

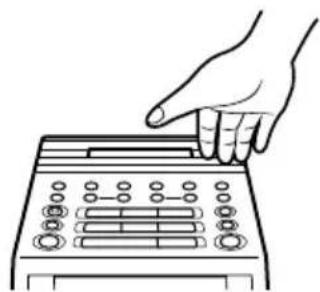

Wiedergeben einer Kassette
Anweisungen zum Anschließen finden Sie auf Seite 37 - 41 (PMC-DR50L) bzw. Seite 42 - 47 (PMC-DR70L).
1

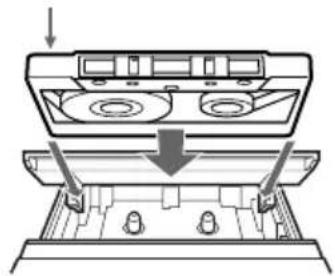

Öffnen Sie mit ▲ PUSH OPEN/ CLOSE das Kassettenfach, und legen Sie eine bespielte Kassette ein. Verwenden Sie Kassetten des Typs TYPE I (normal), TYPE II (High Position) und TYPE IV (Metall).
Mit der
wiederzugebenden
Seite nach oben
Schließen Sie mit ▲ PUSH OPEN/CLOSE das Fach.
(Auf der Fernbedienung drücken Sie dazu TAPE ▶.)
Der Player schaltet sich ein (Direkteinschaltfunktion), und die Wiedergabe beginnt.
Display

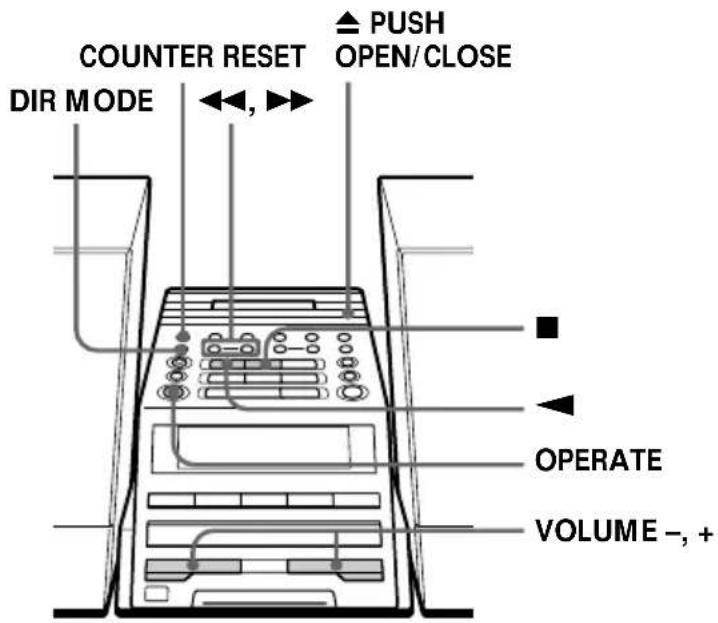

Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:
- Setzen Sie den Zähler mit COUNTER RESET auf "000" zurück.
- Wenn Sie das nächste Mal eine Kassette wiedergeben wollen, drücken Sie einfach ▶ oder ◀. Der Player schaltet sich automatisch ein, und die Wiedergabe der Kassette beginnt.
| Funktion Taste | |
| Einstellen der Lautstärke VOLUME +, -(bzw. VOL +, - auf der Fernbedienung) | |
| Stoppen der Wiedergabe ■ | |
| Wiedergeben der Rückseite ◀ | |
| Vorwärts- oder Zurückspulen der Kassette ▶▶ oder ◀◀ | |
| Auswerfen der Kassette ▲ PUSH OPEN/CLOSE | |
| Ein-/Ausschalten des Players OPERATE |

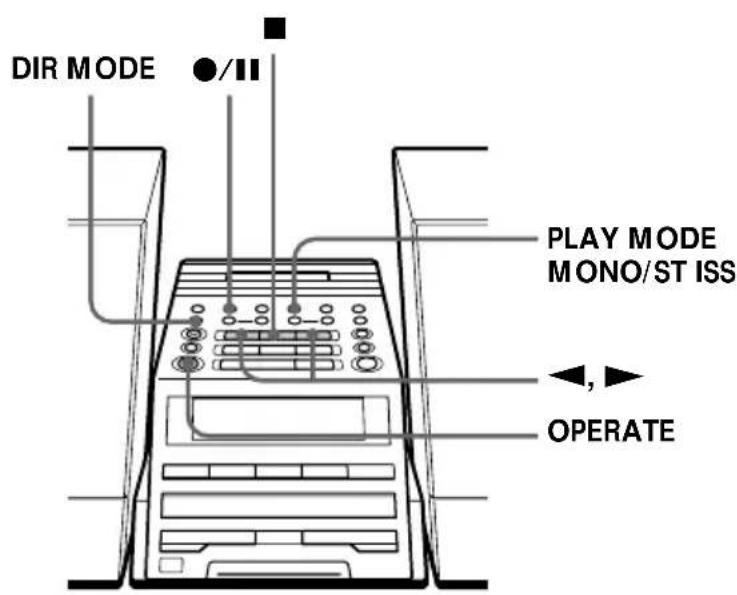

So wählen Sie die Bandrichtung aus
Drücken Sie mehrmals DIR MODE.
| Bei Wiedergabe Erscheint im Display | |
| Einer Kassettenseite | |
| Beider Seiten der Kassette(erst Vorder-, dann Rückseite)je einmal | |
| Beider Seiten der Kassette mehrmals | |
Aufnehmen auf eine Kassette
Anweisungen zum Anschließen finden Sie auf Seite 37 - 41 (PMC-DR50L) bzw. Seite 42 - 47 (PMC-DR70L). Zum Aufnehmen auf einem MD- oder DAT-Recorder schließen Sie die entsprechende Komponente an (siehe Seite 48).
1

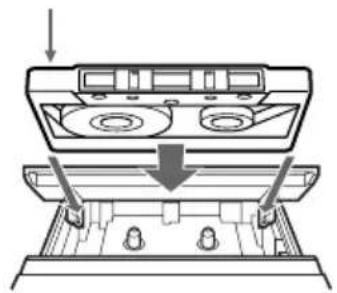

Öffnen Sie mit ▲ PUSH OPEN/CLOSE das Kassettenfach, und legen Sie eine leere Kassette ein. Verwenden Sie nur Kassetten des Typs TYPE I (normal).
Schließen Sie mit ▲ PUSH OPEN/CLOSE das Fach wieder.
Mit der zu bespielenden
Seite nach oben
Wählen Sie die Tonquelle aus,
von der Sie aufnehmen wollen.
Zum Aufnehmen vom CD-Player: Legen Sie eine CD ein (siehe Seite 4), und drücken Sie ■ im CD-Feld.
Display
Zum Aufnehmen vom Radio: Stellen Sie den gewünschten Sender ein (siehe Seite 6).

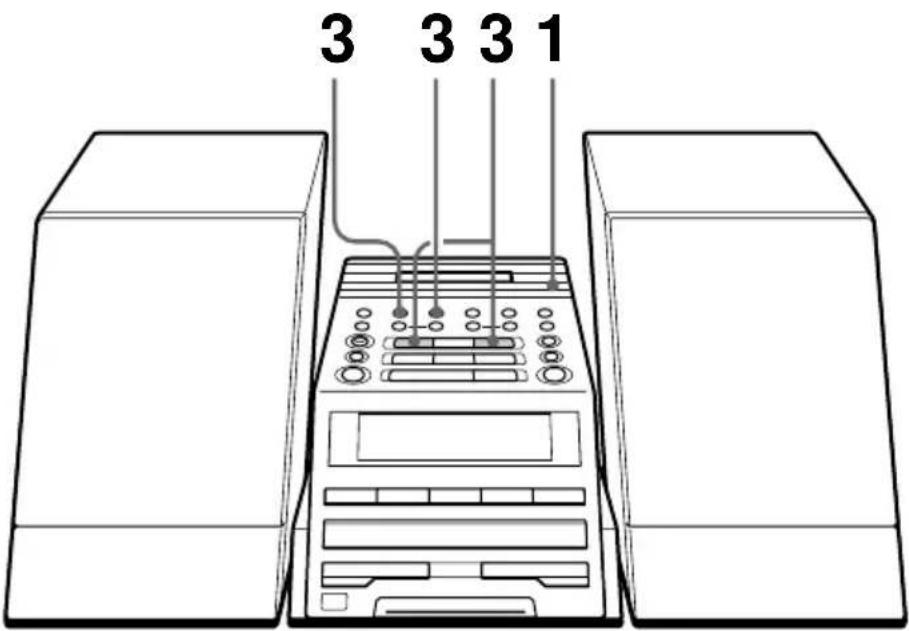

3 Starten Sie die Aufnahme.
CD DUBBING
So nehmen Sie die ganze CD auf
Drücken Sie CD DUBBING.
Wenn → angezeigt wird:
Wenn die Kassettenseite in der Mitte eines Titels wechselt, nimmt der Player den Titel auf der Rückseite nochmals von vorne auf.
So nehmen Sie eine Radiosendung auf (Sie können nach dem folgenden Verfahren auch eine CD aufnehmen. Starten Sie die Wiedergabe der CD, nachdem die Aufnahme der Kassette begonnen hat.)

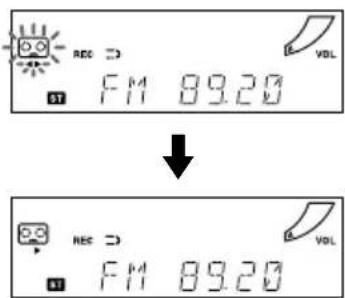

Drücken Sie ●/■ und dann ▶. Wenn Sie auf der Rückseite aufnehmen wollen, drücken Sie ▶.
(Auf der Fernbedienung halten Sie dazu ●/■ gedrückt und drücken TAPE ▶ bzw. ◀.)
Hinweis
Drücken Sie am Player ▶ innerhalb von 4 Sekunden, nachdem ●/■ gedrückt wurde.
Fortsetzung
Aufnehmen auf eine Kassette (Fortsetzung)
Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:
Tips
- Wenn Sie die Lautstärke oder die Klangbetonung einstellen (Seite 52), hat dies keine Wirkung auf den Aufnahmepegel.
- Wenn oder angezeigt wird, werden beide Seiten der Kassette bespielt. Wenn Sie nur auf eine Seite aufnehmen wollen, drücken Sie DIR MODE, so daß erscheint.
- Wenn beim Empfang eines MW/LW-Senders Pfeifgeräusche zu hören sind, nachdem Sie in Schritt 3 ●/■ gedrückt haben, wählen Sie mit PLAY MODE • MONO/ST ISS bzw. MODE auf der Fernbedienung die Position, bei der das Störgeräusch am geringsten ist.
Hinweis
Wenn Sie die Aufnahme mit CD DUBBING starten, können Sie den Player nicht in den Pausemodus schalten.
Funktion Taste
| Stoppen der Aufnahme ■ im Bedienfeld für den Kassettenrecorder |
| Unterbrechen der Aufnahme ● / II |
| Zum Fortsetzen der Aufnahme drücken Sie diese Taste erneut. |
Ein-/Ausschalten des PlayersOPERATE
Gehen Sie zum Löschen einer Aufnahme folgendermaßen vor:
1 Legen Sie die Kassette mit der zu löschenden Aufnahme in das Kassettenfach ein, und drücken Sie ■ im Bedienfeld für den Kassettenrecorder.
2 Am Player: Drücken Sie ●/■ und dann ▶. Auf der Fernbedienung: Halten Sie ●/■ gedrückt, und drücken Sie dann TAPE ▶.

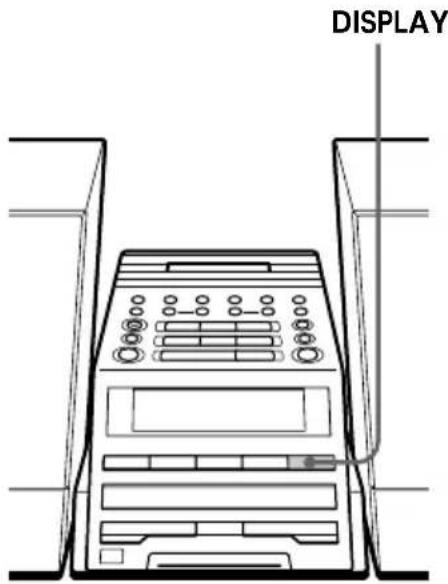

Das Display
Über das Display können Sie Informationen über die CD abrufen.

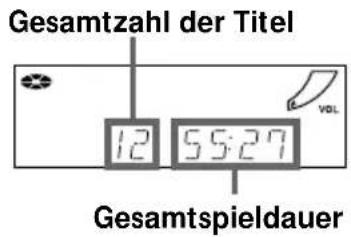

Anzeigen der Gesamtzahl der Titel und der Gesamtspieldauer
Drücken Sie im Stopmodus DISPLAY.
Anzeigen der Restspieldauer
Drücken Sie während der Wiedergabe einer CD die Taste DISPLAY.
Zum Anzeigen Drücken Sie DISPLAY
| der Nummer und der einmalRestspieldauer des aktuellenTitels* |
| der Anzahl der restlichen Titel zweimalund der Restspieldauer der CD |
| der Nummer des aktuellen dreimalTitels und der Spieldauer |
* Bei Titeln mit einer Nummer über 20 wird die Restspieldauer als “--:---” angezeigt.

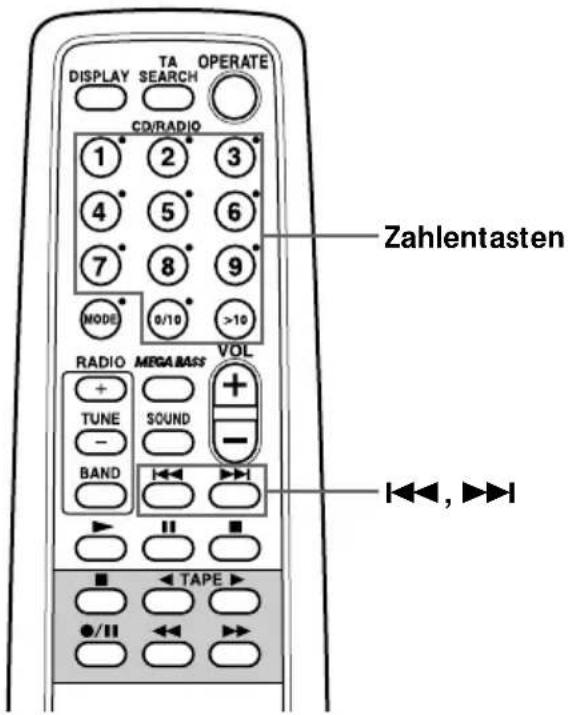

Ansteuern eines bestimmten Titels
Mit den Zahlentasten können Sie schnell einen bestimmten Titel ansteuern. Außerdem können Sie während der Wiedergabe einer CD eine bestimmte Stelle in einem Titel ansteuern.
Sie können keinen bestimmten Titel ansteuern, wenn "SHUF" oder "PGM" im Display leuchtet. Schalten Sie die Anzeige mit ■ im CD-Feld aus.
Tip
Wenn Sie einen Titel mit einer Nummer über 10 ansteuern wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Beispiel: Zum Wiedergeben von Titelnummer 23 drücken Sie zunächst >10, dann 2 und 3.
Zum Ansteuern Drücken Sie
eines bestimmten Titels die entsprechende direkt Zahlentaste für den Titel.
einer bestimmten Passage während der Wiedergabe während der Tonwiedergabe ◀◀◀ bzw. ▶▶▶, und halten Sie die Taste gedrückt, bis Sie die Stelle gefunden haben.
einer bestimmten Passage im Pausemodus ◀◀◀ bzw. mit Hilfe des Display ▶▶▶, und halten Sie die Taste gedrückt, bis Sie die Stelle gefunden haben.
Wiederholte Wiedergabe von Titeln (Repeat Play)
Sie können Titel bei der normalen Wiedergabe, bei der Wiedergabe eines einzelnen Titels oder in den Modi Shuffle oder Programme Play wiederholt wiedergeben lassen (siehe Seite 16 - 18).
Auf der Fernbedienung
- Wählen Sie mit MODE die Einstellung "REP 1", "REP ALL", "REP" "SHUF" oder "REP" "PGM" aus.
- Wenn Sie "REP 1" ausgewählt haben, wählen Sie den Titel mit der Zahlentaste aus.
1 Drücken Sie ■ im CD-Feld.
"CD" erscheint im Display.
2 Sie haben folgende Möglichkeiten:
Wiederholen Vorgehen

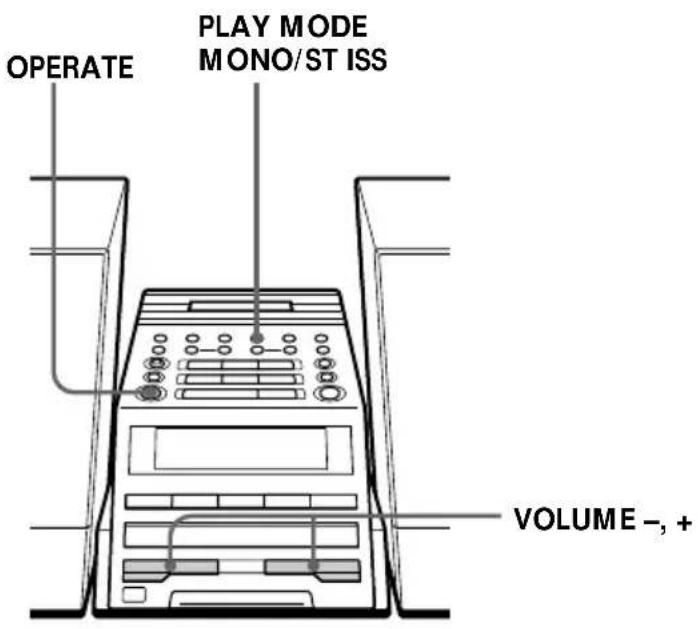

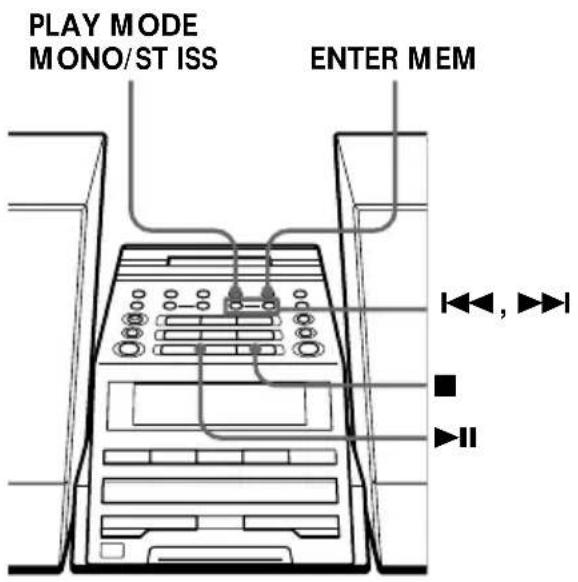

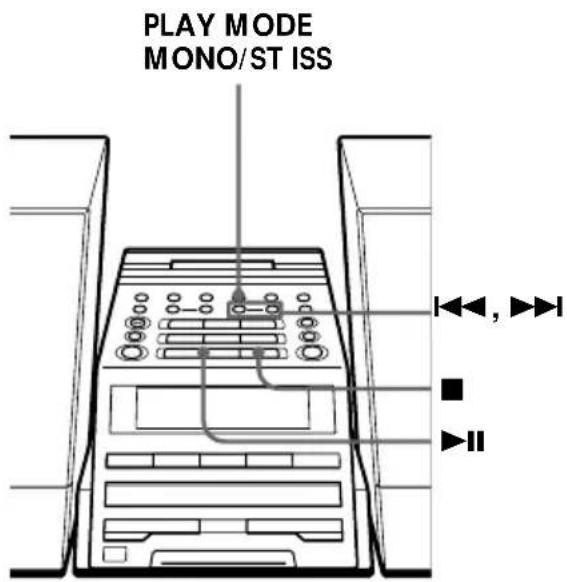

| eines einzelnen Titels 1 Drücken Sie PLAY MODE•MONO/ST ISS so oft, bis“REP 1” erscheint.2 Wählen Sie den Titel mit ◀◀◀oder ▶▶▶ aus, und drücken Sieanschließend ▶II. |
| aller Titel 1 Drücken Sie PLAY MODE•MONO/ST ISS so oft, bis“REP ALL” erscheint.2 Drücken Sie ▶II. |
| von Titeln in 1 Drücken Sie PLAY MODE•willkürlicher MONO/ST ISS so oft, bisReihenfolge “REP” und “SHUF” erscheinen.2 Drücken Sie ▶II. |
| programmierter Titel 1 Starten Sie dieProgrammwiedergabe. (SieheSeite 17 und 18.)2 Drücken Sie PLAY MODE•MONO/ST ISS so oft, bis“REP” und “PGM” erscheinen.3 Drücken Sie ▶II. |
So beenden Sie Repeat Play
Drücken Sie PLAY MODE • MONO/ST ISS so oft, bis "REP" im Display ausgeblendet wird.
Wiedergeben von Titeln in willkürlicher Reihenfolge
(Shuffle Play)
Sie können Titel in willkürlicher Reihenfolge wiedergeben lassen.
Auf der Fernbedienung
1 Drücken Sie ■ im CD-Feld.
2 Wählen Sie mit MODE die Option "SHUF" aus.
3 Drücken Sie ▶ im CD-Feld.
1 Drücken Sie ■ im CD-Feld. "CD" erscheint im Display.

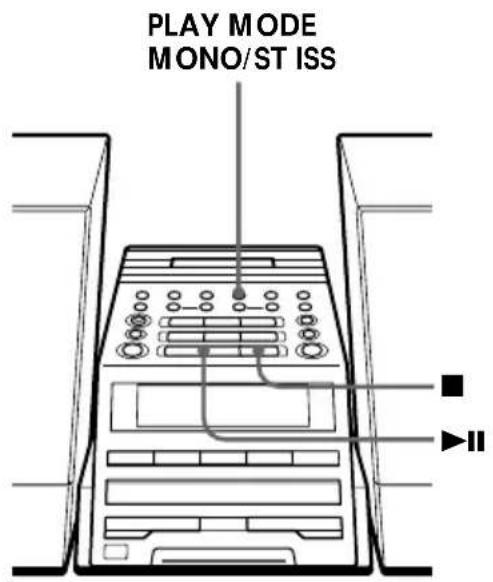

2 Drücken Sie PLAY MODE • MONO/ST ISS, bis "SHUF" im Display erscheint.
3 Drücken Sie ▶II.
So beenden Sie Shuffle Play
Drücken Sie PLAY MODE • MONO/ST ISS so oft, bis "SHUF" im Display ausgeblendet wird.

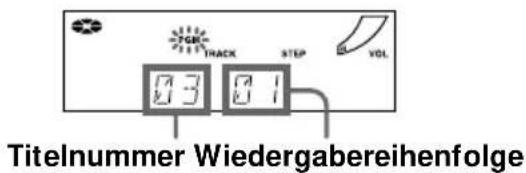

Zusammenstellen eines eigenen Programms
(Programme Play)
Während der Wiedergabe einer CD können Sie den gewünschten Titel auswählen und die Wiedergabereihenfolge von bis zu 20 Titeln einer CD festlegen.
Der CD-Player
Auf der Fernbedienung
1 Drücken Sie ■ im CD-Feld.
2 Wählen Sie mit MODE die Option "PGM" aus.
3 Wählen Sie mit den Zahlentasten den zu programmierenden Titel aus.
Programmieren Sie auf diese Weise weitere Titel.
4 Drücken Sie ▶ im CD-Feld.
1 Drücken Sie ■ im CD-Feld.
"CD" erscheint im Display.
2 Drücken Sie PLAY MODE • MONO/ST ISS, bis "PGM" im Display erscheint.
3 Wählen Sie mit ◀◀◀ oder ▶▶▶ den zu programmierenden Titel aus, und drücken Sie ENTER MEM.
Programmieren Sie auf diese Weise weitere Titel.
4 Drücken Sie ▶II.
Fortsetzung
Zusammenstellen eines eigenen Programms (Programme Play) (Fortsetzung)
Tips
- Wenn die Programmwiedergabe beendet ist, bleibt das Programm gespeichert. Sie können dasselbe Programm mit der Taste ▶II nochmals wiedergeben.
- Wenn Sie das CD-Fach öffnen, wird das Programm gelöscht.
- Sie können Ihr eigenes Programm auch aufnehmen.
1 Legen Sie nach dem Zusammenstellen des Programms eine leere Kassette in das Kassettenfach ein.
2 Drücken Sie CD DUBBING.
So beenden Sie Programme Play
Drücken Sie PLAY MODE • MONO/ST ISS so oft, bis "PGM" im Display ausgeblendet wird.
So überprüfen Sie vor der Wiedergabe die Titelreihenfolge
Drücken Sie ENTER MEM am Player.
Mit jedem Tastendruck erscheinen die Titelnummern in der programmierten Reihenfolge.
So ändern Sie das aktuelle Programm
Drücken Sie ■ im CD-Feld einmal, wenn die CD nicht läuft, und zweimal, wenn die CD gerade abgespielt wird. Das aktuelle Programm wird gelöscht. Stellen Sie nun wie weiter oben beschrieben ein neues Programm zusammen.
Speichern von Radiosendern
Sie können Radiosender im Gerät speichern. Es können bis zu 30 Radiosender, jeweils 10 für jeden Frequenzbereich, in beliebiger Reihenfolge gespeichert werden.
Auf der Fernbedienung
1 Wählen Sie mit
BAND den
gewünschten
Frequenzbereich aus.
2 Stellen Sie mit TUNE
+ oder – die
Frequenz des
gewünschten
Senders ein.
3 Halten Sie die Zahlentaste, unter der Sie den neuen Sender speichern möchten, 2 Sekunden lang gedrückt.
1 Drücken Sie BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint.
2 Stellen Sie mit TUNE TIME SET + oder – die Frequenz des gewünschten Senders ein.
3 Halten Sie ENTER MEM 2 Sekunden lang gedrückt.
4 Drücken Sie PRESET + oder – so oft, bis die Speichernummer (1 bis 10), unter der Sie den Sender speichern möchten, im Display blinkt.
5 Drücken Sie nochmals ENTER MEM.
Wiedergeben gespeicherter Radiosender
Wenn Sie die Sender gespeichert haben, können Sie sie mit den Zahlentasten auf der Fernbedienung oder mit PRESET +,- am Player einstellen.
Auf der Fernbedienung
1 Wählen Sie mit
BAND den
gewünschten
Frequenzbereich aus.
2 Lassen Sie mit der entsprechenden Zahlentaste die Speichernnummer des gewünschten Senders anzeigen.
1 Wählen Sie mit BAND den gewünschten Frequenzbereich aus.
2 Lassen Sie mit PRESET + oder – die Speichernummer des gewünschten Senders anzeigen.
Das Radiodaten- system (RDS)
Das Radiodatensystem (RDS) ist ein Sendedienst, bei dem Radiosender zusammen mit den normalen Programmsignalen noch zusätzliche Informationen ausstrahlen. Dieses Gerät stellt nützliche RDS-Funktionen zur Verfügung, z. B. Anzeige des Sendernamens, Suchen von Sendern nach Programmtyp usw. RDS-Signale werden nur über UKW-Sender ausgestrahlt.
- Nicht alle UKW-Sender bieten RDS-Dienste an, und die angebotenen Dienste unterscheiden sich. Wenn Ihnen das RDS-System nicht vertraut ist, fragen Sie bei Ihren lokalen Radiosendern nach Einzelheiten zu den RDS-Diensten in Ihrer Region.
• Die RDS-Funktion arbeitet möglicherweise nicht korrekt, wenn der eingestellte Sender die RDS-Signale nicht korrekt überträgt oder wenn die Sendesignale zu schwach sind.
Vorbereitungen zum Empfangen von RDS-Sendern
Speichern Sie UKW-Sender unbedingt wie in den Schritten auf Seite 19 erläutert.
Empfangen von RDS-Sendern
Wählen Sie einfach einen Sender im UKW-Frequenzbereich aus.
Wenn Sie einen Sender empfangen, der RDS-Dienste zur Verfügung stellt, wird "RDS" angezeigt.
Fortsetzung
Das Radiodatensystem (RDS) (Fortsetzung)
Hinweise
- Wenn keine RDS-Sendung empfangen wird, erscheinen Sendername, Programmtyp und Radiotext nicht im Display. Bei ungünstigen Empfangsbedingungen werden die oben genannten Informationen möglicherweise nicht korrekt im Display angezeigt.
- Wenn Sie einen Sender empfangen, der keine Informationen zum Sendernamen ausstrahlt, und Sie "PS DISP" auswählen, wird "NO PS" angezeigt.
- Wenn Sie einen Sender empfangen, der keine Programm-typinformationen ausstrahlt, und Sie "PTY DISP" auswählen, wird "NO PTY" angezeigt.
- Wenn Sie einen Sender empfangen, der keine Radiotextinformationen ausstrahlt, und Sie "RT DISP" auswählen, wird "NO RT" angezeigt.
- Einige Zeichen (!, ?, & usw.) können nicht angezeigt werden. Anstelle dieser Zeichen werden Leerzeichen eingefügt.
So lassen Sie RDS-Informationen anzeigen
Drücken Sie DISPLAY.
Mit jedem Tastendruck wechselt die Anzeige im Display folgendermaßen:
Anzeige Angezeigte Informationen
| PS DISP Sendername, bis zu 10 Zeichen | |
| PTY DISP Programmtyp | |
| RT DISP Radiotext, bis zu 64 Zeichen | |
| (normale Anzeige) — |
Hinweis
Die Funktion EON steht während der Aufnahme nicht zur Verfügung.
Empfangen von Verkehrsinformationen, Nachrichten oder Wettervorhersagen (EON)
Mit Hilfe der EON-Funktion (Enhanced Other Networks) kann der Player automatisch zu einem Sender umschalten, der Verkehrsfunk, Nachrichten oder Wettervorhersagen ausstrahlt. Wenn das Programm endet, schaltet der Player zu dem Sender zurück, den Sie zuvor eingestellt hatten.
1 Stellen Sie einen Sender mit EON-Funktion ein.
Wenn ein EON-Sender empfangen wird, wird "EON" angezeigt.
2 Drücken Sie RDS, bis "EON WAIT" im Display erscheint.
3 Drücken Sie ENTER MEM.
4 Drücken Sie ◀◀◀ oder ▶▶▶, bis die gewünschten Informationen im Display erscheinen.
Die Anzeige wechselt folgendermaßen: "TRAFFIC" → "NEWS" → "WEATHER" → "OFF"
5 Drücken Sie ENTER MEM.
Der Player wechselt in den Bereitschaftsmodus, bis die EON-Sender die ausgewählten Informationen ausstrahlen.
Leuchtet im Bereitschaftsmodus für die ausgewählten Informationen und fängt schließlich zu blinken an, wenn diese Informationen empfangen werden. “T” für “Traffic” (Verkehr) “N” für “Nachrichten” “W” für “Wetter”
Wenn ein bestimmter Sender anfängt, die ausgewählten Informationen auszustrahlen, wechselt der Player automatisch zu diesem Sender.
Fortsetzung
Das Radiodatensystem (RDS) (Fortsetzung)
Hinweis
"NO MEMORY" erscheint, wenn der ausgewählte Programmtyp momentan nicht ausgestrahlt wird.
Empfangen von Verkehrsdurchsagen (TA)
Drücken Sie TA SEARCH auf der Fernbedienung.
Der Player beginnt, nach einem Sender zu suchen, der Verkehrsinformationen ausstrahlt. Findet er einen solchen Sender, schaltet er automatisch zu diesem Sender um und wechselt in den Bereitschaftsmodus für Verkehrsinformationen. Wenn Sie einen anderen Sender einstellen wollen, drücken Sie TA SEARCH erneut.
Wenn der gefundene Sender über die EON-Funktion verfügt, wechselt der Player automatisch zu einem anderen Sender im Sendenetz, wenn dieser beginnt, Verkehrsinformationen auszustrahlen.
Suchen eines Senders nach dem Programmtyp (PTY)
Sie können einen Sender suchen, indem Sie einen Programmtyp auswählen.
1 Drücken Sie RDS, bis "PTY SEARCH" im Display erscheint.
2 Drücken Sie ENTER MEM.
3 Drücken Sie ◀◀◀ oder ▶▶▶, bis der gewünschte Programmtyp im Display erscheint.
Siehe dazu die Liste der Programmtypen (PTY) auf Seite 25 und 26.
4 Drücken Sie ENTER MEM.
Der Player beginnt, die gespeicherten RDS-Sender nach dem Programmtyp zu durchsuchen. "PTY SEARCH" blinkt während der Suche.
Wenn der Player den gewünschten Programmtyp findet, stoppt die Suche.
Liste der Programmtypen (PTY)
In Klammern sind die Anzeigen im Display angegeben.
Nachrichten (NEWS)
Nachrichtensendungen mit kurzer Zusammenfassung von Tatsachen und Ereignissen, Reportagen und aktuellen Meldungen.
Aktuelles Zeitgeschehen (AFFAIRS)
Magazinsendungen, die aktuelle Themen vertiefen, im allgemeinen in einem eigenen Stil oder Konzept präsentiert (einschließlich Debatten oder Analysen).
Informationen (INFO)
Ratgebersendungen im weitesten Sinne.
Sport (SPORT)
Sendungen zu allen Bereichen des Sports.
Bildung und Erziehung (EDUCATE)
Programme mit Bildungsaspekten als Schwerpunkt, bei denen das didaktische Element im Vordergrund steht.
Hörspiele (DRAMA)
Alle Hörspiele und Serien.
Kultur (CULTURE)
Programme zu allen Bereichen der nationalen oder regionalen Kultur, z. B. zu Sprache oder Theater.
Wissenschaft (SCIENCE)
Wissenschaftliche und technologische Sendungen
Verschiedenes (VARIED)
Nicht-Musik-Sendungen mit dem Charakter leichter Unterhaltung, die nicht unter die anderen Kategorien fallen. Dazu zählen beispielsweise Quizsendungen oder Spiele sowie Sendungen mit Interviews berühmter Menschen.
Pop-Musik (POP M)
Aktuelle und allgemein beliebte, kommerzielle Musik, oft im Zusammenhang mit Hitparaden.
Rock-Musik (ROCK M)
Aktuelle Rock- und Pop-Musik, in der Regel von aktuellen Bands komponiert und gespielt.
Unterhaltungsmusik (MOR M)
(Middle-of-the-Road-Musik). Gängiger Begriff für leichte Unterhaltung wie z. B. Schlager (im Gegensatz zu Pop, Rock oder Klassik). Musiktitel in dieser Kategorie sind meist kurze Stücke mit Gesang.
Leichte Klassik (LIGHT M)
Klassische Musik für breites Publikum. Beispiele für Musik in dieser Kategorie sind Instrumentalmusik, Gesang und Chormusik.
Klassik (CLASSICS)
Anspruchsvolle klassische Musik, z. B. Orchestermusik, Symphonien, Kammermusik usw., einschließlich großer Opern.
Sonstige Musik (OTHER M)
Musikrichtungen, die nicht den Kategorien oben zuzuordnen sind. Dazu zählen bestimmte Musikrichtungen wie z. B. Rhythm & Blues und Reggae.
Wetter (WEATHER)
Wetterberichte und -vorhersagen sowie meteorologische Informationen.
Finanzberichte (FINANCE)
Börsenberichte, Handel- und Finanznachrichten usw.
Fortsetzung
Das Radiodatensystem (RDS) (Fortsetzung)
Kindersendungen (CHILDREN)
Programme für junge Hörer, wobei der Schwerpunkt auf Unterhaltung und Freizeitinteressen liegt und nicht auf Erziehung ausgerichtet ist.
Magazinsendungen (SOCIAL)
Sendungen zu Menschen und Themen, die für Einzelne oder Gruppen von Bedeutung sind. Dazu gehören soziologische, geschichtliche, geografische, psychologische und gesellschaftliche Themen.
Religion (RELIGION)
Alle Glaubensfragen und -aspekte, die sich mit Gott oder Göttern, der Natur des Seins und ethischen Grundsätzen befassen.
Hörer-Telefon (PHONE IN)
Hörer-Telefon oder öffentliches Forum, bei dem das Publikum seine Meinung zum Ausdruck bringen kann.
Reiseinformationen (TRAVEL)
Programme und Beiträge zu Reisen in nahe und ferne Länder, Rucksackreisen sowie Routenvorschläge und günstige Gelegenheiten. Umfaßt keine Durchsagen zu Problemen, Staus oder Bauarbeiten, die die unmittelbare Reise beeinträchtigen können. Verwenden Sie in diesem Fall die TP/TA-Funktion.
Freizeitprogramm (LEISURE)
Sendungen zu Freizeitaktivitäten. Dazu gehören Gartenarbeiten, Angeln, Antiquitäten, Kochen, Essen & Wein usw.
Jazz-Musik (JAZZ)
Polyphone, synkopische Musik, die von Improvisationen bestimmt ist.
Country-Musik (COUNTRY)
Lieder in der musikalischen Tradition der amerikanischen Südstaaten. Charakteristisch sind eine eingängige Melodie und Texte, die eine Geschichte erzählen.
Schlager/Volkstümliche Musik (NATION M)
Aktuelle Musikhits des Landes oder der Region in der jeweiligen Landessprache, im Gegensatz zu internationalem 'Pop', der gewöhnlich amerikanisch oder britisch beeinflußt ist und auf Englisch gesungen wird.
Oldies (OLDIES)
Musik aus dem sogenannten "goldenen Zeitalter" der Pop-Musik.
Folk-Musik (FOLK M)
Musik, deren Wurzeln in der musikalischen Kultur eines bestimmten Landes zu suchen sind und die in der Regel mit akustischen Instrumenten gespielt wird. Die Texte beziehen sich zum Teil auf geschichtliche Ereignisse und Personen.
Dokumentarbeiträge (DOCUMENT)
Programme mit intensiv recherchierten Tatsachenberichten.
Kein Programmtyp angegeben (NONE)
Sonstige oben nicht angegebene Sendungen.
Ansteuern des Anfangs eines Titels
Der Player erkennt eine leere Passage zwischen den Titeln und sucht den Anfang des nächsten/folgenden Titels.
- Damit das Gerät den Anfang eines Titels korrekt erkennt, ist eine leere Passage von etwa 4 Sekunden zwischen den Titeln erforderlich.
- Eine sehr leise Passage in einem Titel (pianissimo), die einige Sekunden lang dauert, interpretiert das Gerät möglicherweise als Pause zwischen zwei Titeln und gibt daher die Fortsetzung des Titels als Anfang des nächsten Titels wieder.
- Wenn Sie während eines unbespielten Bandteils ▶▶ oder ◀◀ drücken, arbeitet diese Funktion nicht korrekt.
Drücken Sie während der Wiedergabe einer Kassette ▶▶ oder ◀◀.
Bei der Wiedergabe Ansteuern des Ansteuern des der Anfangs des Anfangs des nächsten Titels aktuellen Titels
Vorderseite (▶) ▶▶◀◀
Rückseite (◀) ◀◀◀◀
Das Band wird an den Anfang des nächsten bzw. aktuellen Titels vorwärts- oder zurückgespult, und die Wiedergabe beginnt automatisch.
Einstellen der Uhr
Die Anzeige “--:---” erscheint im Display, bis Sie die Uhr einstellen.
Tip
Das Gerät zeigt die Uhrzeit im 24-Stunden-Format an.
Schließen Sie zunächst die Anlage an (siehe Seite 37 - 41 für PMC-DR50L bzw. Seite 42 - 47 für PMC-DR70L).
1 Halten Sie CLOCK gedrückt, bis die Stundenangabe blinkt.
2 Stellen Sie die Uhr ein.
① Stellen Sie mit TUNE TIME SET + oder – die Stunden ein, und drücken Sie ENTER MEM.
② Stellen Sie mit TUNE TIME SET + oder – die Minuten ein.
3 Wenn die Sommerzeit gilt, drücken Sie SUMMER TIME.
4 Drücken Sie ENTER MEM. Die Zeitzählung beginnt bei 00 Sekunden.
So lassen Sie im Display die Sommerzeit anzeigen
Halten Sie SUMMER TIME 2 Sekunden lang gedrückt.
"SUMMER ON" erscheint einige Sekunden lang im Display.
So schalten Sie wieder um auf Winterzeit
Halten Sie SUMMER TIME erneut gedrückt.
"SUMMER OFF" erscheint einige Sekunden lang im Display.
Aufwachen mit Musik
Sie können sich mit Musik von der Anlage oder mit einem Radioprogramm zur voreingestellten Zeit wecken lassen. Dazu muß die Uhrzeit eingestellt sein (siehe "Einstellen der Uhr" auf Seite 28).
Achten Sie zunächst darauf, daß die Uhrzeitanzeige 🔊 im Display nicht leuchtet. Drücken Sie andernfalls STANDBY.
1 Bereiten Sie die wiederzugebende Tonquelle vor.
Tonquelle Vorgehen
CD Legen Sie eine CD ein.
RADIO Stellen Sie einen Sender ein.
Kassette (TAPE) Legen Sie eine Kassette ein.
LINE Schalten Sie das an LINE IN
angeschlossene Gerät ein.
2 Drücken Sie TIMER, so daß die Anzeige erscheint.
Achten Sie während der folgenden Operationen auf die Anzeige im Display.
3 Drücken Sie TUNE TIME SET + oder –, bis die gewünschte Tonquelle ("CD", "TAPE", "RADIO" oder "LINE") im Display erscheint, und drücken Sie ENTER MEM.
Tips
- Wenn Sie den Bereitschaftsmodus beenden wollen, drücken Sie STANDBY, so daß die Anzeige ⏻ ausgeblendet wird.
• Die Einstellungen bleiben im Gerät gespeichert, bis Sie sie ändern.
4 Stellen Sie den Timer auf die Uhrzeit (Stunden und Minuten) ein, zu der die Musikwiedergabe starten soll.
① Stellen Sie mit TUNE TIME SET + oder – die Stunden ein, und drücken Sie ENTER MEM.
② Stellen Sie mit TUNE TIME SET + oder – die Minuten ein, und drücken Sie ENTER MEM.
5 Stellen Sie den Timer auf die Uhrzeit (Stunden und Minuten) ein, zu der die Musikwiedergabe enden soll. (Gehen Sie dabei wie in Schritt 4 erläutert vor.)
6 Stellen Sie mit TUNE TIME SET + oder – die gewünschte Lautstärke ein, und drücken Sie ENTER MEM.
7 Drücken Sie STANDBY. Die Anzeige deuchtet auf, und das Gerät schaltet sich aus, d. h. der Player wechselt in den Bereitschaftsmodus. Zur voreingestellten Zeit schaltet sich das Gerät ein, und Sie können Musik hören. Zur voreingestellten Endezeit schaltet sich das Gerät aus und wechselt wieder in den Bereitschaftsmodus.
So überprüfen/ändern Sie die Einstellungen für den Weck-Timer
Drücken Sie TIMER und dann ENTER MEM. Mit jedem Tastendruck auf ENTER MEM werden die gespeicherten Einstellungen nacheinander angezeigt. Zum Ändern einer bestimmten Einstellung lassen Sie sie anzeigen, und geben Sie sie dann erneut ein.
So können Sie das Gerät vor der mit dem Timer programmierten Zeit benutzen
Sie brauchen das Gerät lediglich einzuschalten und können es wie üblich benutzen. Wenn Sie dabei einen anderen Radiosender einstellen als den, den Sie in Schritt 1 auf Seite 30 gewählt haben, schaltet das Gerät zur voreingestellten Zeit diesen Sender ein. Achten Sie darauf, das Gerät vor der voreingestellten Zeit wieder auszuschalten.
Aufwachen mit Musik (Fortsetzung)
Hinweis
Wenn Sie die Schlummer-Funktion aktivieren wollen, müssen folgende Voraussetzungen erfüllt sein:
– Es dauert noch mindestens 6 Minuten, bis die voreingestellte Zeit erreicht ist, zu der sich die Musik wieder ausschalten soll.
- Der Kassettenrecorder befindet sich nicht im Wiedergabe- oder Aufnahmemodus.
So stoppen Sie die Wiedergabe
Schalten Sie das Gerät aus.
So können Sie noch ein paar Minuten weiterschlafen
Drücken Sie SNOOZE.
"SNOOZE" erscheint im Display, und das Gerät schaltet sich aus. Das Gerät schaltet sich nach etwa 5 Minuten automatisch wieder ein. Sie können diesen Vorgang wiederholen, indem Sie erneut SNOOZE drücken.
So brechen Sie die Schlummer-Funktion ab
Schalten Sie das Gerät mit der Taste OPERATE ein.
Aufnehmen von Radiosendungen mit dem Timer
Sie können mit dem Timer die Aufnahme einer Radiosendung für eine bestimmte Zeit vorprogrammieren. Mit dem Timer können Sie auch den Ton von der an die Buchse LINE IN angeschlossenen Komponente aufnehmen. Dazu muß die Uhrzeit eingestellt sein (siehe "Einstellen der Uhr" auf Seite 28).
TUNE TIME SET
Hinweis
Sie können nicht gleichzeitig die Programmierung einer Timer-Aufnahme voreinstellen und den Weck-Timer (Seite 30) aktivieren.
Tip
Wenn Sie in Schritt 1 einen MW/LW-Sender einstellen, drücken Sie
●/II, um zu testen, ob ein Störgeräusch zu hören ist. Wenn ja, drücken Sie PLAY MODE • MONO/ST ISS, bis Sie die Einstellung gefunden haben, in der das Störgeräusch am leisesten ist.
Achten Sie zunächst darauf, daß die Uhrzeitanzeige 🔊 im Display nicht leuchtet. Drücken Sie andernfalls STANDBY.

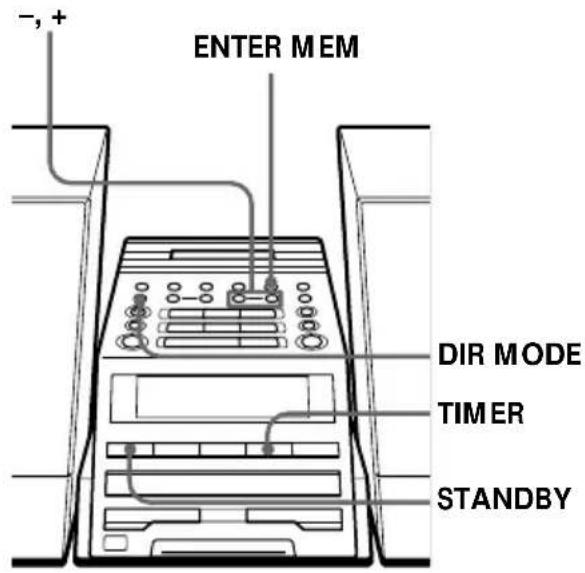

1 Stellen Sie den Radiosender ein, und legen Sie eine leere Kassette so in das Kassettenfach ein, daß die zu bespielende Seite nach oben weist.
2 Wählen Sie mit DIR MODE die Bandrichtung für die Aufnahme aus.
| Anzeige im Display | |
| Eine Seite | ← |
| Beide Seiten | → |
3 Drücken Sie TIMER, so daß die Anzeige erscheint.
Achten Sie während der folgenden Operationen auf die Anzeige im Display.
4 Drücken Sie TUNE TIME SET + oder –, so daß "RADIO" "REC" angezeigt wird, und drücken Sie ENTER MEM.
Aufnehmen von Radiosendungen mit dem Timer (Fortsetzung)
Tips
- Wenn Sie den Bereitschaftsmodus beenden wollen, drücken Sie zweimal STANDBY, so daß die Anzeige 🔊 ausgeblendet wird.
• Die Einstellungen bleiben im Gerät gespeichert, bis Sie sie ändern. - Wenn Sie das Gerät so eingestellt haben, daß bei der Aufnahme beide Bandseiten bespielt werden, stoppt die Aufnahme am Ende der zweiten Seite, so daß es nicht zu einem unbeabsichtigten Überspielen kommt.
5 Stellen Sie den Timer auf die Uhrzeit (Stunden und Minuten) ein, zu der die Aufnahme beginnen soll.
① Stellen Sie mit TUNE TIME SET + oder – die Stunden ein, und drücken Sie ENTER MEM.
② Stellen Sie mit TUNE TIME SET + oder – die Minuten ein, und drücken Sie ENTER MEM.
6 Stellen Sie den Timer auf die Uhrzeit (Stunden und Minuten) ein, zu der die Aufnahme enden soll. (Gehen Sie dabei wie in Schritt 5 erläutert vor.)
7 Stellen Sie mit TUNE TIME SET + oder – die gewünschte Lautstärke ein, und drücken Sie ENTER MEM.
8 Drücken Sie STANDBY.
Das Gerät schaltet sich aus, d. h. der Player wechselt in den Bereitschaftsmodus. Die Anzeige ⏻ und die Anzeige für die Bandseite, auf die aufgenommen wird (▶ für Vorderseite, ◀ für Rückseite), erscheinen im Display. Wenn die Anzeige ◀ erscheint, ändern Sie mit der Taste STANDBY die Aufnahmeseite in ▶.
Zur voreingestellten Zeit schaltet sich das Gerät wieder ein, und die Aufnahme beginnt. Zur voreingestellten Endezeit schaltet sich das Gerät aus und wechselt wieder in den Bereitschaftsmodus.
Hinweis
Die Funktion SNOOZE steht während der Timer-Aufnahme nicht zur Verfügung.
So überprüfen/ändern Sie die Einstellungen für die Timer-Aufnahme
Drücken Sie TIMER und dann ENTER MEM. Mit jedem Tastendruck auf ENTER MEM werden die gespeicherten Einstellungen nacheinander angezeigt. Zum Ändern einer bestimmten Einstellung lassen Sie sie anzeigen, und geben Sie sie dann erneut ein.
So können Sie das Gerät vor der mit dem Timer programmierten Zeit benutzen
Sie brauchen das Gerät lediglich einzuschalten und können es wie üblich benutzen. Stellen Sie dann vor der voreingestellten Zeit den Sender ein, den Sie aufnehmen möchten, und schalten Sie das Gerät wieder aus.
So beenden Sie die Timer-Aufnahme
Schalten Sie das Gerät aus.
Einschlafen mit Musik
Sie können das Gerät so einstellen, daß es sich automatisch nach 10, 20, 30, 60, 90 oder 120 Minuten ausschaltet. Auf diese Weise können Sie beim Einschlafen Musik hören.
Tips
- Das Display ist dunkel, solange der Sleep-Timer aktiviert ist.
- Sie können den Weck-Timer und den Sleep-Timer kombinieren. Stellen Sie zuerst den Weck-Timer ein (Seite 30), schalten Sie dann das Gerät ein, und stellen Sie den Sleep-Timer ein.
- Sie können für den Weck-Timer und den Sleep-Timer unterschiedliche Tonquellen vorbereiten. Verschiedene Radiosender können Sie jedoch nicht speichern.
- Sie können für den Weck-Timer und den Sleep-Timer unterschiedliche Lautstärken einstellen. So können Sie dann beispielsweise mit leiser Musik einschlafen und mit lauterer Musik geweckt werden.
1 Starten Sie die Wiedergabe der gewünschten Tonquelle.
2 Drücken Sie SLEEP, so daß "SLEEP" angezeigt wird.
3 Stellen Sie mit SLEEP ein, nach wie vielen Minuten das Gerät die Wiedergabe automatisch stoppen soll.
Mit jedem
Tastendruck wechselt die Anzeige
folgendermaßen:
Wenn nach dem Drücken von SLEEP 4 Sekunden vergangen sind, wird die Minutenzahl im Gerät gespeichert.
Nach dieser voreingestellten Zeit stoppt die Musik, und das Gerät schaltet sich automatisch aus.
So deaktivieren Sie den Sleep-Timer
Drücken Sie SLEEP, so daß "SLEEP" nicht mehr im Display angezeigt wird.
So ändern Sie die eingestellte Zeit
Gehen Sie wie in Schritt 2 und 3 erläutert vor.
Anschließen der Anlage (PMC-DR50L)
Schließen Sie die Kabel wie in den Abbildungen dargestellt fest an. Bei falschen Anschlüssen kann es zu Fehlfunktionen kommen. Schließen Sie das Netzkabel zuletzt an.
2 MW/LW-Ringantenne
2 UKW-Wurfantenne
Hinweise
- Schalten Sie unbedingt den Player aus, bevor Sie das Netzkabel anschließen oder lösen.
- Schließen Sie ausschließlich die mitgelieferten Lautsprecher an den Player an. Wenn Sie andere Lautsprecher oder andere Geräte anschließen, kann es zu Fehlfunktionen kommen.
1 Anschließen der Lautsprecher
1 Schließen Sie das Stromversorgungskabel von POWER OUT TO MAIN UNIT des rechten Lautsprechers an die Buchse POWER IN FROM SP-R des Players an.
Anschließen der Anlage (PMC-DR50L) (Fortsetzung)
2 Schließen Sie das Audioverbindungskabel (mitgeliefert) an die Buchsen SIGNAL OUT des Geräts und an die Buchsen SIGNAL IN des rechten Lautsprechers an. Schließen Sie die weißen Stecker an die Buchsen L (links) und die roten Stecker an die Buchsen R (rechts) an.
3 Schließen Sie das Lautsprecherkabel des linken Lautsprechers an die Anschlüsse SPEAKER OUT L des rechten Lautsprechers an.
① Drücken Sie die Lasche am Anschluß nach unten.
② Schließen Sie das rote Kabel an den Plus-Pol (+) und das schwarze Kabel an den Minus-Pol (−) an.
③ Drücken Sie die Lasche am Anschluß wieder zurück nach oben.
Stellen Sie die MW/LW-Ringantenne so weit wie möglich vom Player entfernt auf. Andernfalls können Störgeräusche zu hören sein.
2 Anschließen der Antennen
MW/LW-Ringantenne* (mitgeliefert)
* Richten Sie die Antenne neu aus, wenn Sie den Empfang verbessern wollen.
** Die Antenne sollte so horizontal wie möglich ausgerichtet sein.
Aufstellen der MW/LW-Ringantenne
Anschließen der Anlage (PMC-DR50L) (Fortsetzung)
Tip
Die Tonqualität kann je nach der Polarität des Netzsteckers schwanken. Stecken Sie den Stecker andersherum in die Buchse, und testen Sie, ob sich die Tonqualität dadurch verbessert.
3 Anschließen des Netzkabels
Schließen Sie das Netzkabel des rechten Lautsprechers an eine Netzsteckdose an.

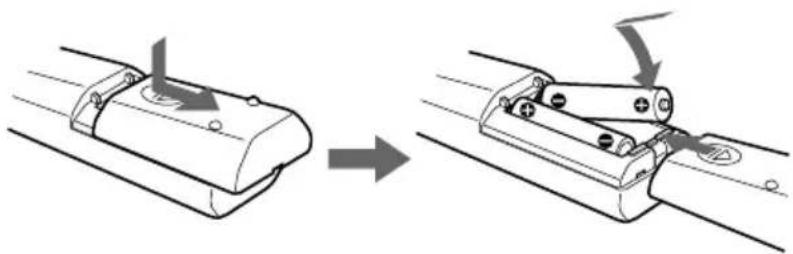

4 Einlegen von Batterien in die Fernbedienung
Legen Sie zwei R6-Batterien der Größe AA (nicht mitgeliefert) ein.
Austauschen der Batterien
Unter normalen Bedingungen halten die Batterien etwa sechs Monate. Wenn sich das Gerät nicht mehr mit der Fernbedienung steuern läßt, ersetzen Sie beide Batterien durch neue.
So verbessern Sie den UKW-Empfang
Schließen Sie eine UKW-Außenantenne (nicht mitgeliefert) an. Wenn Sie einen Verteiler benutzen, können Sie das Gerät auch an eine Fernsehantenne anschließen.
Anschließen der Anlage (PMC-DR70L)
Schließen Sie die Kabel wie in den Abbildungen dargestellt fest an. Bei falschen Anschlüssen kann es zu Fehlfunktionen kommen. Schließen Sie das Netzkabel zuletzt an.
Hinweis
Schalten Sie unbedingt den Player aus, bevor Sie das Netzkabel anschließen oder lösen.
1 Anordnen des Tiefbaßlautsprechers und der anderen Lautsprecher
Lassen Sie zumindest einen kleinen Zwischenraum zwischen Player, Tiefbaßlautsprecher und den anderen Lautsprechern. Andernfalls können die Vibrationen des Tiefbaßlautsprechers zu Tonsprüngen führen.
Hinweis
Schließen Sie ausschließlich die mitgelieferten Lautsprecher an den Player an. Wenn Sie andere Lautsprecher oder andere Geräte anschließen, kann es zu Fehlfunktionen kommen.
2 Anschließen der Lautsprecher
1 Schließen Sie das Stromversorgungskabel von POWER OUT TO MAIN UNIT des rechten Lautsprechers an die Buchse POWER IN FROM SP-R des Players an.
2 Schließen Sie das Audioverbindungskabel (mitgeliefert) an die Buchsen SIGNAL OUT des Geräts und an die Buchsen SIGNAL IN des rechten Lautsprechers an.
Schließen Sie die weißen Stecker an die Buchsen L (links) und die roten Stecker an die Buchsen R (rechts) an.
Anschließen der Anlage (PMC-DR70L) (Fortsetzung)
3 Schließen Sie das Audioverbindungskabel an die Buchse SIGNAL OUT BASS des Geräts und an die Buchse SIGNAL IN BASS des linken Lautsprechers an.
4 Schließen Sie das Lautsprecherkabel von SPEAKER IN des linken Lautsprechers an die Anschlüsse SPEAKER OUT L des rechten Lautsprechers an.
① Drücken Sie die Lasche am Anschluß nach unten.
② Schließen Sie das rote Kabel an den Plus-Pol (+) und das schwarze Kabel an den Minus-Pol (−) an.
③ Drücken Sie die Lasche am Anschluß wieder zurück nach oben.
3 Anschließen des Tiefbaßlautsprechers
1 Schließen Sie das Lautsprecherkabel des Tiefbaßlautsprechers an die Anschlüsse WOOFER OUT des linken Lautsprechers an.
① Drücken Sie die Lasche am Anschluß nach unten.
② Schließen Sie das weiße Kabel an den Plus-Pol (+) und das schwarze Kabel an den Minus-Pol (−) an.
③ Drücken Sie die Lasche am Anschluß wieder zurück nach oben.
2 Schließen Sie das Audioverbindungskabel des Tiefbaßlautsprechers an die Buchse VOLUME OUT WOOFER des linken Lautsprechers an.
Anschließen der Anlage (PMC-DR70L) (Fortsetzung)
Hinweis
Stellen Sie die MW/LW-Ringantenne so weit wie möglich vom Player entfernt auf. Andernfalls können Störgeräusche zu hören sein.
Tip
Die Tonqualität kann je nach der Polarität des Netzsteckers schwanken. Stecken Sie den Stecker andersherum in die Buchse, und testen Sie, ob sich die Tonqualität dadurch verbessert.
4 Anschließen der Antennen
MW/LW-Ringantenne* (mitgeliefert)
* Richten Sie die Antenne neu aus, wenn Sie den Empfang verbessern wollen.
** Die Antenne sollte so horizontal wie möglich ausgerichtet sein.
Aufstellen der MW/LW-Ringantenne
5 Anschließen des Netzkabels
Schließen Sie das Stromversorgungskabel des rechten Lautsprechers an die Buchse AC OUTLET MAX 50 W des linken Lautsprechers an.
Schließen Sie dann das Netzkabel des linken Lautsprechers an eine Netzsteckdose an.
an eine Netzsteckdose

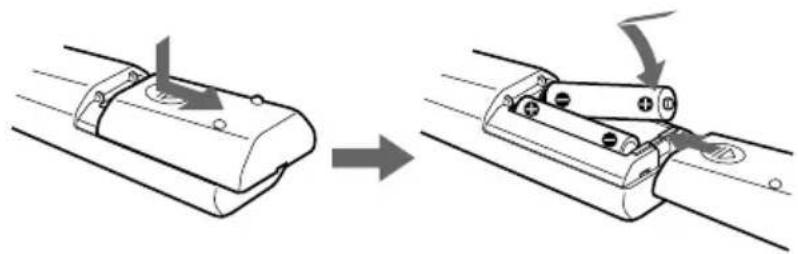

6 Einlegen von Batterien in die Fernbedienung
Legen Sie zwei R6-Batterien der Größe AA (nicht mitgeliefert) ein.
Austauschen der Batterien
Unter normalen Bedingungen halten die Batterien etwa sechs Monate. Wenn sich das Gerät nicht mehr mit der Fernbedienung steuern läßt, ersetzen Sie beide Batterien durch neue.
So verbessern Sie den UKW-Empfang
Schließen Sie eine UKW-Außenantenne (nicht mitgeliefert) an. Wenn Sie einen Verteiler benutzen, können Sie das Gerät auch an eine Fernsehantenne anschließen.
Anschließen zusätzlicher Komponenten
Sie können eine CD auf MD aufnehmen oder den Ton von einem Videorecorder, Fernsehgerät oder MD-Player/-Recorder über die Lautsprecher dieses Players wiedergeben lassen.
Achten Sie darauf, alle Komponenten vor dem Anschließen auszuschalten. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum anzuschließenden Gerät.
Hinweis
Schließen Sie die Kabel fest an. Andernfalls kann es zu Fehlfunktionen kommen.
Aufnehmen einer CD auf einem MD- oder DAT-Recorder
* Wählen Sie das Verbindungskabel je nach Typ der digitalen Eingangsbuchse des anzuschließenden Recorders aus. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum anzuschließenden Gerät. Die Buchse OPTICAL DIGITAL OUT (CD) an diesem Player ist eine quadratische Buchse.
Typ der Buchse an der Modellnummer des anzuschließenden Verbindungskabels Komponente
Optischer Ministecker POC-5AB, POC-10AB, (MD-Recorder usw.) POC-15AB
L-förmiger, 7poliger Anschluß POC-DA12P (DAT-Recorder usw.)
Quadratischer optischer POC-10A, POC-15A Anschluß (MD-Recorder, DAT-Recorder usw.)
Hinweise
- Solange "CD" im Display erscheint, wird die optische digitale Ausgangsbuchse benutzt, und die Anzeige der Buchse leuchtet, auch wenn sich der CD-Player im Stopmodus befindet.
- Wenn Sie eine andere als eine Audio-CD-ROM wiedergeben, sind möglicherweise Störgeräusche zu hören.
Tip
Sie können den Ton des angeschlossenen Geräts mit diesem Gerät aufnehmen. Legen Sie eine leere Kassette in das Kassettenfach ein, und drücken Sie ●/■ und dann ▶ (Seite 11).
1 Entfernen Sie die Buchsenabdeckung von der Buchse OPTICAL DIGITAL OUT (CD) dieses Players, und verbinden Sie die Buchse über das digitale Verbindungskabel (nicht mitgeliefert) mit dem digitalen Eingang des MD-Recorders oder eines anderen Geräts.
2 Schalten Sie diesen Player und die angeschlossene Komponente ein.
3 Bereiten Sie die angeschlossene Komponente für die Aufnahme vor.
4 Starten Sie die Wiedergabe einer CD an diesem Player.
Anschließen von Fernsehgerät, Videorecorder und MD-Player/-Recorder zur Tonwiedergabe
Rückseite dieses Players
1 Verbinden Sie die Buchse LINE IN an diesem Player über das Audioverbindungskabel (nicht mitgeliefert) mit der Ausgangsbuchse am MD-Player oder einer anderen Komponente.
2 Schalten Sie diesen Player und die angeschlossene Komponente ein.
3 Drücken Sie LINE IN, und starten Sie die Tonwiedergabe an der angeschlossenen Komponente.
Der Ton von der angeschlossenen Komponente wird über die Lautsprecher wiedergegeben.
Anschließen zusätzlicher Komponenten (Fortsetzung)
Tonwiedergabe über die Lautsprecher eines anderen Audiogeräts
Rückseite dieses
Players
1 Verbinden Sie die Buchse LINE OUT an diesem Player über das Audioverbindungskabel (nicht mitgeliefert) mit der analogen Eingangsbuchse am Verstärker.
2 Schalten Sie diesen Player und den Verstärker ein, und starten Sie die Tonwiedergabe an diesem Player.
Der Tiefbaß- lautsprecher (nur PMC-DR70L)
Mit dem mitgelieferten Tiefbaßlautsprecher können Sie den Klang mit Baßanhebung wiedergeben lassen.
Tip
Wenn Sie den Baßpegel einstellen, lassen Sie ein Stück abspielen, das Sie häufig hören. Ein Stück mit starken Bässen, z. B. ein Lied mit Baßgitarre, eignet sich ebenfalls für die Einstellung.
Einstellen des Tiefbaßlautsprecherpegels
1 Schalten Sie den Player mit der Taste OPERATE ein.
Der Tiefbaßlautsprecher schaltet sich automatisch ein.
2 Lassen Sie den gewünschten Titel mit gewohnter Lautstärke wiedergeben.
3 Stellen Sie den Baßpegel des Tiefbaßlautsprechers mit dem Regler LEVEL ein.
Drehen Sie den Regler langsam im Uhrzeigersinn, um die Bässe zu verstärken. So können Sie den Baßpegel ganz nach Ihren Wünschen einstellen.
Wenn Sie den Baßpegel einmal für Ihre Musik eingestellt haben, brauchen Sie keine weiteren Einstellungen mehr vorzunehmen. Wenn Sie die Lautstärke am Player einstellen, ändert sich die Lautstärke des Tiefbaßlautsprechers entsprechend.
Auswählen der Klangbetonung
(SOUND/MEGA BASS)
Sie können für die Tonwiedergabe die Klangbetonung einstellen.
Auswählen der Klangeigenschaften
Wählen Sie mit SOUND die gewünschte Klangbetonung.
Option Funktion
| ROCK Kräftige, klare Klänge mit Betonungdes unteren und oberenKlangspektrums |
| POP Helle, klare Töne mit Betonung deshohen und mittlerenKlangspektrums |
| LIVE Perkussive Klänge mit Betonung derBässe |
| VOCAL Hervorhebung der Gesangsstimmenmit Betonung des mittlerenKlangspektrums |
| OFF Wiedergabe des gesamtenDynamikbereichs für Musik wie z. B.klassische Musik |
Verstärken der Bässe
Drücken Sie MEGA BASS.
"MEGA BASS" erscheint im Display. Wenn Sie die Funktion wieder ausschalten möchten, drücken Sie die Taste nochmals.
Sicherheitsmaßnahmen
Sicherheit
- Der Laser-Strahl, den dieser CD-Player generiert, kann die Augen schädigen. Versuchen Sie daher nicht, das Gerät zu zerlegen. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
- Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.
Stromversorgung
- Wenn die Batterien nicht benutzt werden sollen, nehmen Sie sie heraus, um Schäden durch auslaufende oder korrodierende Batterien zu vermeiden.
- Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
- Das Typenschild mit Betriebsspannung, Leistungsaufnahme usw. befindet sich an der Geräteunterseite.
Aufstellung
- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder an Orten auf, an denen es direktem Sonnenlicht, außergewöhnlich viel Staub oder mechanischen Erschütterungen ausgesetzt ist.
-
Stellen Sie das Gerät nicht auf eine geneigte oder instabile Oberfläche.
-
Lassen Sie an den Seiten des Gehäuses jeweils 10 mm frei. Die Lüftungsöffnungen dürfen nicht blockiert werden, damit das Gerät ordnungsgemäß arbeitet und die Lebensdauer der Komponenten nicht verkürzt wird.
- Wenn Sie das Gerät in einem in der Sonne geparkten Auto lassen, wählen Sie unbedingt eine Stelle im Auto, an der das Gerät nicht dem direkten Sonnenlicht ausgesetzt ist.
- Da für die Lautsprecher ein starker Magnet verwendet wird, halten Sie Kreditkarten mit Magnetcodierung oder Zugfederuhren (mechanische Uhren) vom Gerät fern, um mögliche Schäden durch den Magneten zu vermeiden.
Betrieb
- Wird das Gerät direkt von einem kalten in einen warmen Raum gebracht oder wird es in einem Raum mit hoher Luftfeuchtigkeit aufgestellt, kann sich auf den Linsen im CD-Player Feuchtigkeit niederschlagen. In diesem Fall funktioniert das Gerät nicht korrekt. Nehmen Sie die CD heraus, und warten Sie ca. eine Stunde, bis die Feuchtigkeit verdunstet ist.
- Wurde das Gerät längere Zeit nicht benutzt, schalten Sie es in den Wiedergabemodus, und warten Sie einige Minuten, bis es sich erwärmt hat, bevor Sie eine Kassette einlegen.
Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.
Fortsetzung
Sicherheitsmaßnahmen (Fortsetzung)
Hinweise zu CDs
- Reinigen Sie die CD vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen.
- Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays für Schallplatten.
- Setzen Sie die CD weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie nicht in einem in der Sonne geparkten Auto liegen, denn die Temperaturen im Wageninneren können sehr stark ansteigen.
- Kleben Sie kein Papier und keine Aukleber auf die CD, und zerkratzen Sie nicht die Oberfläche der CD.
- Bewahren Sie eine CD nach der Wiedergabe immer in ihrer Hülle auf.
Bei Kratzern, Verschmutzungen oder Fingerabdrücken auf der CD kann es zu Spurführungsfehlern kommen.
Hinweise zu Kassetten

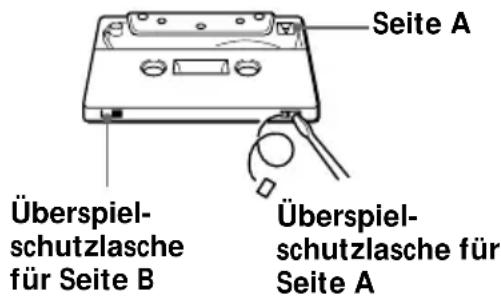

- Brechen Sie die Überspielschutzlasche von Seite A oder B heraus, um ein versehentliches Überspielen zu verhindern. Wenn Sie die Kassette später wieder überspielen wollen, überkleben Sie die Aussparung mit Klebeband.
- Wenn Sie eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall) verwenden, achten Sie darauf, die Aussparungen nicht zu überkleben, anhand derer das Kassettendeck automatisch den Kassettentyp feststellen kann. Andernfalls funktioniert die automatische Banderkennung nicht korrekt.
Aussparungen für TYPE II (High Position)
Aussparungen für TYPE IV (Metall)
- Es empfiehlt sich, eine Kassette mit einer Spieldauer von über 90 Minuten - wenn überhaupt - nur für langes, ununterbrochenes Aufnehmen oder Wiedergeben zu verwenden.
Störungsbehebung
| Symptom | Abhilfemaßnahme | |
| Allgemeines | Es ist kein Ton zu hören. | Schalten Sie den Player mit der Taste OPERATE ein.Schließen Sie das Netzkabel fest an eine Netzsteckdose an.Schließen Sie das Stromversorgungskabel an die Buchse POWER IN FROM SP-R des Geräts an (siehe Seite 37 und 43).Schließen Sie das Audioverbindungskabel korrekt an (siehe Seite 38, 43 und 44).Stellen Sie die Lautstärke ein.Trennen Sie die Kopfhörer vom Gerät, wenn die Wiedergabe über Lautsprecher erfolgen soll. |
| Störgeräusche sind zu hören. | In der Nähe der Anlage wird ein Mobiltelefon oder ein anderes Gerät verwendet, das Radiowellen ausgibt. → Entfernen Sie das Mobiltelefon usw. von der Anlage. | |
| “NO DISC” leuchtet im Display, obwohl eine CD eingelegt ist. | Legen Sie die CD mit der Beschriftung nach oben ein. | |
| CD-Player | Es wird keine CD abgespielt. | Sehen Sie nach, ob das CD-Fach geschlossen ist.Legen Sie die CD mit der Beschriftung nach oben ein.Reinigen Sie die CD.Nehmen Sie die CD heraus, und lassen Sie das CD-Fach etwa eine Stunde geöffnet, damit Feuchtigkeit verdunsten kann.Drücken Sie ■ im CD-Feld, um am Gerät die Funktion “CD” einzustellen. |
| Der Ton setzt aus. | Verringern Sie die Lautstärke.Reinigen Sie die CD, oder tauschen Sie sie aus, wenn sie stark beschädigt ist.Stellen Sie das Gerät an einem Ort auf, an dem es keinen Erschütterungen ausgesetzt ist.Der Ton setzt möglicherweise aus, oder Störgeräusche sind zu hören, wenn die CD mit einem PC aufgenommen wurde (CD-R usw.). |
Fortsetzung
Störungsbehebung (Fortsetzung)
| Symptom | Abhilfemaßnahme | |
| Radio | Der Ton ist sehr leise oder von geringer Qualität. | • Stellen Sie das Gerät weiter entfernt vom Fernsehgerät auf.• Wenn Sie während des Empfangs eines MW/LW-Senders die Fernbedienung benutzen, sind möglicherweise Störgeräusche zu hören. Dies läßt sich nicht vermeiden. |
| Der Ton wird nicht stereo wiedergegeben. | • Drücken Sie PLAY MODE • MONO/ST ISS am Player, bis “STEREO” angezeigt wird. | |
| Das Bild auf Ihrem Fernsehschirm wird instabil. | • Wenn Sie einen UKW-Sender in der Nähe eines Fernsehgeräts mit Zimmerantenne empfangen, stellen Sie das Gerät weiter entfernt vom Fernsehgerät auf. | |
| Der Sendername erscheint nicht im Display, obwohl Sie einen UKW- Sender empfangen. | • Die RDS-Funktion dieses Players steht nicht zur Verfügung, wenn der eingestellte Sender die RDS-Dienste nicht unterstützt. | |
| Kassettenrecorder | Das Band wird nicht transportiert, wenn Sie eine Bandfunktionstaste drücken. | • Schließen Sie das Kassettenfach richtig. |
| Die Taste ●/■ funktioniert nicht./ Die Kassette wird nicht wiedergegeben. | • Sehen Sie nach, ob die Überspielschutzlasche der Kassette intakt ist.• Drücken Sie ■ im Bedienfeld für den Kassettenrecorder, um am Gerät die Funktion “TAPE” einzustellen. | |
| Die Kassette läßt sich nicht vollständig löschen. | • Reinigen Sie den Löschkopf (siehe Seite 58).• Eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall), die mit diesem Gerät bespielt wurde, wird abgespielt. Nehmen Sie auf eine Kassette des Typs TYPE I (normal) auf, und lassen Sie diese wiedergeben. | |
| Die Kassette läßt sich nicht bespielen. | • Sehen Sie nach, ob die Kassette korrekt eingelegt ist.• Sehen Sie nach, ob die Überspielschutzlasche der Kassette intakt ist. | |
| Der Ton ist sehr leise./Die Tonqualität ist schlecht. | • Reinigen Sie Tonköpfe, Andruckwalzen und Kapstan (siehe Seite 58).• Entmagnetisieren Sie die Tonköpfe mit einer Entmagnetisierungskassette (siehe Seite 58). | |
| Der Kassettenrecorder läßt sich während der Wiedergabe nicht in den Pausemodus schalten. | • Der Kassettenrecorder läßt sich nur während der Aufnahme in den Pausemodus schalten. | |
| Timer | Der Timer funktioniert nicht. | ·Sehen Sie nach, ob die Uhrzeit richtig eingestellt ist.·Überprüfen Sie, ob die Stromversorgung unterbrochen war.·Sehen Sie nach, ob das Band bis ans Ende gespult wurde.·Achten Sie darauf, daß die Uhrzeitanzeige leuchtet. |
| Fernbedienung | Die Fernbedienung funktioniert nicht. | ·Tauschen Sie alle Batterien in der Fernbedienung gegen neue aus, wenn sie zu schwach sind.·Achten Sie darauf, die Fernbedienung auf den Fernbedienungssensor am Gerät zu richten.·Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Gerät.·Der Fernbedienungssensor darf keiner starken Lichtquelle wie z. B. direktem Sonnenlicht oder Licht von Leuchtstoffröhren ausgesetzt sein.·Gehen Sie näher an das Gerät heran, wenn Sie die Fernbedienung benutzen. |
Die verschiedenen Funktionen des Geräts werden über einen eingebauten Mikrocomputer gesteuert. Aufgrund von Schwankungen bei der Betriebsspannung etc. können Fehlfunktionen auftreten. Wenn sich die Fehlfunktionen mit den oben genannten Maßnahmen nicht beheben lassen, lösen Sie das Netzkabel. Wenn alle Anzeigen im Display erloschen sind, stecken Sie das Netzkabel wieder ein. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.
Wartung
Reinigen der Tonköpfe und des Bandtransportwegs
Reinigen Sie nach jeweils 10 Betriebsstunden Tonköpfe, Andruckwalzen und Kapstan mit einem Wattestäbchen, das Sie leicht mit einem Reinigungsmittel oder mit Alkohol angefeuchtet haben, um eine gute Wiedergabe- und Aufnahmequalität zu erzielen. Für eine optimale Aufnahmequalität empfiehlt es sich jedoch, vor jeder Aufnahme alle Oberflächen des Bandtransportwegs zu reinigen.
Legen Sie nach dem Reinigen erst eine Kassette ein, wenn die gereinigten Flächen vollständig trocken sind.
Entmagnetisieren der Tonköpfe
Nach 20 bis 30 Betriebsstunden hat sich in der Regel soviel Abrieb des Magnetbands auf den Tonköpfen abgelagert, daß hohe Töne nicht mehr sauber wiedergegeben werden und leichtes Rauschen zu hören ist. In diesem Fall sollten Sie die Tonköpfe und alle Metallteile des Bandtransportwegs mit einer handelsüblichen Entmagnetisierungskassette entmagnetisieren.
Reinigen des Gehäuses
Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
Technische Daten
CD-Player
System
Digitales CD-Audiosystem
Eigenschaften der Laserdiode
Material: GaAlAs
Wellenlänge: 780 nm
Emissionsdauer: Kontinuierlich
Laseremission: Weniger als 44,6 μW (gemessen im
Abstand von etwa 200 mm von der
Linsenoberfläche am optischen Sensorblock mit
einer Öffnung von 7 mm).
Rotationsgeschwindigkeit
200 U/min bis 500 U/min (CLV)
Anzahl der Kanäle
2
Frequenzgang
20 bis 20.000 Hz +0/-2,5 dB
Gleichlaufschwankungen
Unterhalb der Meßgrenze
Radio
Frequenzbereich
UKW 87,5 - 108 MHz
MW 531 - 1.602 kHz
LW 153 - 279 kHz
IF
UKW: 10,7 MHz
MW/LW: 450 kHz
Antennen
UKW: Wurfantenne
MW/LW: Ringantenne
Kassettenrecorder
Aufnahmesystem
4 Spuren, 2 Kanäle, stereo
Spuldauer
ca. 130 Sek. mit C-60-Kassette von Sony
Frequenzgang
TYPE I (normal): 50 - 15.000 Hz
Allgemeines
Lautsprecher
Breitbandlautsprecher: 10 cm Durchmesser, 6 Ohm, Konus (2)
Eingang
Buchse LINE IN (Stereominibuchse)
Mindesteingangsleistung 250 mV
Ausgänge
Kopfhörerbuchse (Stereominibuchse)
Für Kopfhörer mit einer Impedanz von
16 - 68 Ohm
Buchse LINE OUT (Stereominibuchse)
Nennleistung 250 mV bei Lastimpedanz von 47 kOhm
OPTICAL DIGITAL OUT (CD) (optischer
Ausgang)
Wellenlänge: 630 - 690 nm
Maximale Leistungsabgabe
10 W + 10 W
Betriebsspannung
Personal Component System:
230 V Wechselstrom, 50 Hz
Fernbedienung:
3 V Gleichstrom, 2 R6-Batterien (Größe AA)
Leistungsaufnahme
PMC-DR50L: 35 W bei Wechselstrom
PMC-DR70L: 65 W bei Wechselstrom
Abmessungen (einschließlich vorstehender Teile und
Bedienelemente)
Player: ca. 152 · 133 · 275 mm (B/H/T)
Linker Lautsprecher: ca. 132 · 209 · 281 mm (B/H/T)
Rechter Lautsprecher: ca. 132 · 209 · 281 mm (B/H/T)
Gewicht
PMC-DR50L:
Player: ca. 2 kg
Linker Lautsprecher: ca. 1,8 kg
Rechter Lautsprecher: ca. 3,4 kg
PMC-DR70L:
Player: ca. 2 kg
Linker Lautsprecher: ca. 3,4 kg
Rechter Lautsprecher: ca. 3,4 kg
Mitgeliefertes Zubehör
Fernbedienung (1)
UKW-Wurfantenne (1)
MW/LW-Ringantenne (1)
Audioverbindungskabel (2)
Fortsetzung
Technische Daten (Fortsetzung)
Tiefbaßlautsprecher (nur PMC-DR70L)
Lautsprecher
Tieftöner: 10 cm Durchmesser, 4,0 Ohm, Konus
Leistungsabgabe
30 W (bei 100 Hz)
Leistungsaufnahme
30 W bei Wechselstrom
Abmessungen (einschließlich vorstehender Teile und
Bedienelemente)
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Sonderzubehör
MDR-Kopfhörerserie von Sony
Index
A
Anschließen
Antennen 39,46
Lautsprecher 37, 43
Netzkabel 40, 46
System 37,42
Tiefbaßlautsprecher 45
zusätzliche Komponenten 48
Ansteuern
des Anfangs eines Titels 27
eines bestimmten Titels 5, 14
Aufnehmen
alle Titel einer CD 11
auf eine Kassette 10
auf eine MD oder DAT-Kassette 48
programmierter Titel 18
Radiosendungen mit dem Timer 33
Auswählen
Bandtransportrichtung 9
Klangbetonung 52
B
Batterien für Fernbedienung 40, 47
C
CD-Player 13
D
Display 13
E
Einstellen der Uhr 28
Empfangen von
Verkehrsdurchsagen (TA) 24
Entmagnetisieren der
Tonköpfe 58
EON 23
K
Kassettenrecorder 27
Klangbetonung 52
M
MEGA BASS 52
P
Programme Play 17
PTY 24
R
Radioempfang 6
Radiosender einstellen 6
speichern 19
RDS 21
Reinigen
Gehäuse 58
Tonköpfe und
Bandtransportweg 58
Repeat Play 15
S
Shuffle Play 16
SNOOZE 32
SOUND 52
Speichern von Radiosendern 19
Störungsbehebung 55
SUMMER TIME 28
T
Tiefbaßlautsprecher 45, 51
Timer
Aufnehmen von
Radiosendungen mit dem Timer 33
Aufwachen mit Musik 30
Einschlafen mit Musik 36
Tonwiedergabe
über die Lautsprecher eines anderen
Audiogeräts 50
vom Fernsehgerät,
Videorecorder und MD-Player 49
V
Verbessern des
Radioempfangs 7
Vorbereitungen 37
W
Wiedergabe
einer CD 4
einer Kassette 8
gespeicherter Radiosender 20
Titel in willkürlicher
Reihenfolge 16
von Titeln wiederholen 15
Z
Zusammenstellen eines
eigenen Programms 17
