Produkttyp	Mobile Monoblock-Klimaanlage
Marke	Daewoo
Modell	DA7KWE
Kühlleistung	7000 BTU
Energieeffizienzklasse (EER)	A (EER 2,61)
Stromversorgung	220–240 V / 50 Hz
Nennleistung (Kühlen)	780 W
Nennstrom (Kühlen)	3,5 A
Kältemittel / Füllmenge	R290 (Propan) / 120 g
Luftdurchsatz	290 m³/h
Entfeuchtungsleistung	19,2 L/Tag
Schalldruckpegel	≤ 54 dB(A)
Schallleistungspegel	≤ 65 dB
Abmessungen (B × T × H)	300 × 300 × 700 mm
Betriebsmodi	Kühlen, Entfeuchten, Ventilator
Sonderfunktionen	Timer, Schlafmodus, automatische Abtauung, Überlastschutz
Fernbedienung	Ja
Luftfilter	Waschbar (2 Filter)
Mindestraumfläche	7 m²
Entleerungstyp	Manuell (Behälter) oder kontinuierlich über Schlauch
Länge des Abluftschlauchs	Nicht verlängern (den mitgelieferten verwenden)
Reparierbarkeit durch den Benutzer	Nein – Eingriffe untersagt, einem zertifizierten Fachmann überlassen

Häufig gestellte Fragen - DA7KWE DAEWOO

Wie installiere ich das Fenster-Kit?

Passen Sie das Fenster-Kit an Ihre Fensteröffnung an und verriegeln Sie es zwischen Fenster und Rahmen. Befestigen Sie den Adapter am Abluftschlauch und verbinden Sie alles mit dem Fenster-Kit. Stellen Sie sicher, dass der Schlauch vollständig entfaltet und nicht verlängert ist.

Wie reinige ich den Luftfilter?

Entfernen Sie beide Filter, saugen Sie sie ab oder spülen Sie sie mit klarem Wasser in entgegengesetzter Richtung des Luftstroms. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Berühren Sie den Verdunstungsfilter nicht mit bloßen Händen.

Was tun, wenn das Display 'Ft' anzeigt?

Der Code 'Ft' bedeutet, dass der Wasserstand im Behälter zu hoch ist. Leeren Sie den Behälter, indem Sie den Ablauf öffnen. Das Gerät stoppt in diesem Fall automatisch.

Kann ich ein Verlängerungskabel verwenden?

Die Verwendung eines Verlängerungskabels wird nicht empfohlen. Schließen Sie das Gerät direkt an eine 220-240 V / 50 Hz Steckdose an. Falls erforderlich, verwenden Sie ein zertifiziertes Verlängerungskabel mit ausreichendem Querschnitt, aber dies kann die Sicherheit beeinträchtigen.

Welche Art von Kältemittel wird verwendet?

Das Kältemittel ist R290 (Propan), ein brennbares Gas. Bei einem Leck lüften Sie sofort den Raum, erzeugen Sie keine Flammen oder Funken und kontaktieren Sie den Rettungsdienst.

Wie entleere ich das Wasser im Entfeuchtungsmodus?

Stellen Sie das Gerät über einer Spüle oder einem niedrigen Behälter auf. Öffnen Sie den Ablauf an der Unterseite des Geräts. Sie können auch einen Ablaufschlauch für eine kontinuierliche Entwässerung anschließen. Schließen Sie den Ablauf nach dem Entleeren.

Wie verwende ich den Timer?

Drücken Sie die Timer-Taste und stellen Sie mit den Pfeiltasten die gewünschte Zeit ein. Wenn das Gerät eingeschaltet ist, fungiert der Timer als automatische Abschaltung; wenn es ausgeschaltet ist, dient er als verzögerter Start. Zum Abbrechen auf '00' stellen.

Wie oft sollte der Filter gereinigt werden?

Reinigen Sie die Filter etwa alle zwei Wochen oder häufiger, wenn das Gerät intensiv genutzt wird. Ein verschmutzter Filter verringert die Leistung und erhöht den Verbrauch.

Warum kühlt mein Gerät nicht ausreichend?

Überprüfen Sie, ob der Abluftschlauch richtig angeschlossen und nicht verstopft ist. Stellen Sie sicher, dass die Filter sauber sind, Türen und Fenster geschlossen sind und die Raumtemperatur zwischen 5 und 35 °C liegt. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Kann ich das Gerät unbeaufsichtigt laufen lassen?

Es wird nicht empfohlen, das Gerät unbeaufsichtigt zu lassen, insbesondere im Entfeuchtungsmodus, da der Behälter überlaufen kann. Lassen Sie niemals Kinder unbeaufsichtigt in der Nähe. Ziehen Sie bei längerer Abwesenheit den Netzstecker.

BEDIENUNGSANLEITUNG DA7KWE DAEWOO

Automatisch ontdooien

10 AFVOER VAN GEBRUIKTE ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR

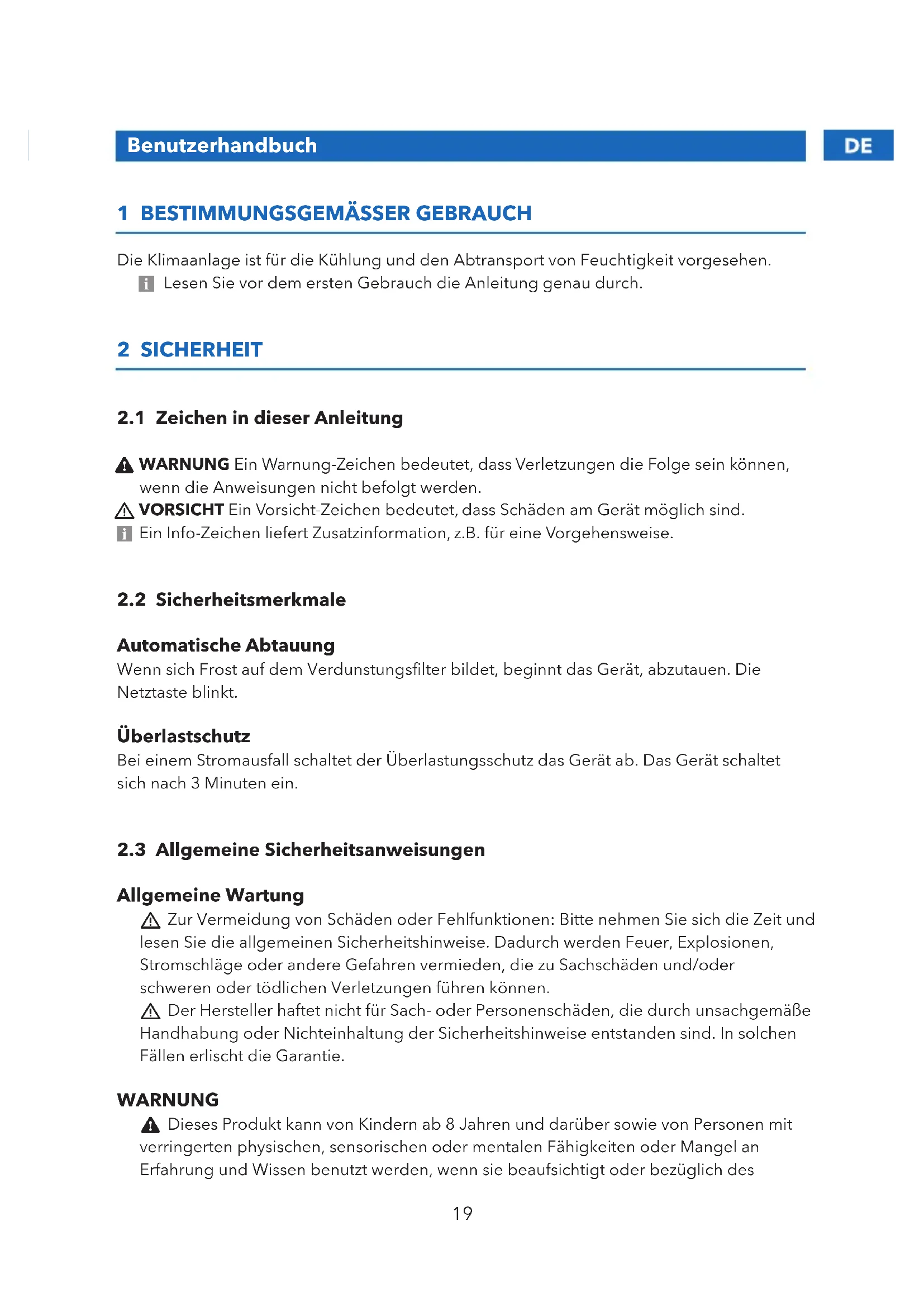

1 BESTIMMUNGSGEMÄSSER GEBRAUCH

Die Klimaanlage ist für die Kühlung und den Abtransport von Feuchtigkeit vorgesehen.

i Lesen Sie vor dem ersten Gebrauch die Anleitung genau durch.

2 SICHERHEIT

2.1 Zeichen in dieser Anleitung

⚠️ WARNUNG Ein Warnung-Zeichen bedeutet, dass Verletzungen die Folge sein können, wenn die Anweisungen nicht befolgt werden.

⚠ VORSICHT Ein Vorsicht-Zeichen bedeutet, dass Schäden am Gerät möglich sind.

i Ein Info-Zeichen liefert Zusatzinformation, z.B. für eine Vorgehensweise.

2.2 Sicherheitsmerkmale

Automatische Abtauung

Wenn sich Frost auf dem Verdunstungsfilter bildet, beginnt das Gerät, abzutauen. Die Netztaste blinkt.

Überlastschutz

Bei einem Stromausfall schaltet der Überlastungsschutz das Gerät ab. Das Gerät schaltet sich nach 3 Minuten ein.

2.3 Allgemeine Sicherheitsanweisungen

Allgemeine Wartung

⚠️ Zur Vermeidung von Schäden oder Fehlfunktionen: Bitte nehmen Sie sich die Zeit und lesen Sie die allgemeinen Sicherheitshinweise. Dadurch werden Feuer, Explosionen, Stromschläge oder andere Gefahren vermieden, die zu Sachschäden und/oder schweren oder tödlichen Verletzungen führen können.

⚠️ Der Hersteller haftet nicht für Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichteinhaltung der Sicherheitshinweise entstanden sind. In solchen Fällen erlischt die Garantie.

WARNUNG

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des

sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Die Reinigung und Benutzerwartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Öffnen Sie den Kühlmittelkreislauf nicht.

Wenn das Kühlmittel austritt, evakuieren Sie sofort alle Personen im Raum. Lüften Sie den Raum und verständigen Sie die örtliche Feuerwehr, um sie über den Propanaustritt zu informieren. Betreten Sie den Raum erst, wenn ein qualifizierter Techniker den Raum für sicher erklärt. Verwenden Sie kein Feuerzeug, keine Zigarette oder andere brennbare Gegenstände in der Nähe des Raums.

⚠️ Verwenden Sie als Kühlmittel nur R-290 (Propangas).

⚠️ Bringen Sie kein Kühlmittel in Ihre Augen, auf Ihre Haut oder auf Ihre Kleidung.

Üben Sie keinen Druck auf das Gerät aus.

⚠ Vergewissern Sie sich stets, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht.

⚠️ Verwenden Sie ausschließlich Originalzubehör des Herstellers.

⚠ Lassen Sie keine Flüssigkeiten auf das Gerät gelangen.

Lassen Sie niemals Kinder unbeaufsichtigt in die Nähe des Verpackungsmaterials. Das Verpackungsmaterial stellt eine Erstickungsgefahr dar. Kinder unterschätzen häufig die Gefahr. Halten Sie Kinder stets vom Verpackungsmaterial fern.

Es ist nicht zulässig, selbst das Produkt zu öffnen oder zu reparieren (bzw. öffnen oder reparieren zu lassen). In diesem Fall werden sämtliche Garantien hinfällig. Überlassen Sie die Wartung zertifiziertem Wartungspersonal.

⚠ Stecken Sie keine Gegenstände in die Lüftungsschlitze.

⚠️ Blockieren Sie nicht die Lüftungsöffnungen.

Netzkabel müssen so verlegt werden, dass man nicht darüber stolpern kann und sie nicht durch Gegenstände, die auf ihnen ruhen oder an ihnen anliegen, eingeklemmt werden können. Achten Sie besonders auf Kabel an Steckern, Steckdosen und Punkten, an denen die Kabel an das Produkt angeschlossen sind.

Trennen Sie das Gerät während der Wartung oder bei Nichtgebrauch von der Stromquelle.

⚠ Bedienen Sie das Gerät nicht mit nassen Händen.

⚠️ Lassen Sie das Gerät nicht unbeaufsichtigt.

Ziehen Sie den Stecker des Geräts nicht während des Betriebs.

⚠ Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist.

VORSICHT

⚠️ Stellen Sie das Gerät nicht in die Nähe einer Wärmequelle. Dies könnte das Gerät beschädigen.

⚠️ Stellen Sie das Gerät auf eine waagerechte ebene Oberfläche.

Anmerkungen

i Wir empfehlen, den Originalkarton und das Verpackungsmaterial aufzubewahren, falls es jemals erforderlich sein sollte, Ihr Produkt zum Kundendienst zurückzubringen. Dies ist die einzige Möglichkeit, das Produkt sicher vor Transportschäden zu schützen. Falls Sie den Karton und das Verpackungsmaterial dennoch entsorgen, denken Sie bitte an ein umweltgerechtes Recycling.

3.1 Auspacken

• Packen Sie das Gerät vorsichtig aus.
• Prüfen Sie den Verpackungsinhalt gemäß Beschreibung unten. Fehlt ein Teil, wenden Sie sich bitte an Ihren Vertriebspartner.

Wir empfehlen, den Originalkarton und das Verpackungsmaterial aufzubewahren, falls es jemals erforderlich sein sollte, Ihr Produkt zum Kundendienst zurückzubringen. Dies ist die einzige Möglichkeit, das Produkt sicher vor Transportschäden zu schützen. Falls Sie den Karton und das Verpackungsmaterial dennoch entsorgen, denken Sie bitte an ein umweltgerechtes Recycling.

3.2 Verpackungsinhalt

i Fehlt ein Teil, wenden Sie sich bitte an Ihren Vertriebspartner.

Die erhaltene Verpackung enthält folgende Teile:

• Auspuffschlauch
• Abgasschlauch
• Fenster-Kit-Adapter
• Fenster-Kit
• Fernsteuerung
• Klimaanlage
• Benutzerhandbuch

4 FUNKTIONEN

Siehe Abbildung 1.

1. Bedienfeld
2. Einstellbarer Luftauslass
3. Griff
4. Lenkrollen (4x)
5. Lufteinlass mit luftfilter
6. Abluft
7. Ablass
8. Netzkabel
9. Timer-Taste
10. Geschwindigkeitstaste
11. Geschwindigkeitsanzeige
12. Anzeige
13. Pfeiltaste runter
14. Pfeiltaste hoch
15. Modus-Anzeige
16. Modus-Taste
17. Netzschalter
18. Hoch-Taste
19. Herunter-Taste
20. Sleep-Taste
21. Kühltaste
22. Trockentaste
23. Lüfter-Taste
24. Taste zur Einheitsänderung
25. Abgasschlauch
26. Fenster-Kit-Adapter
27. Auspuffschlauch
28. Fenster-Kit

5.1 Aufstellen des Geräts

1. Das Gerät muss in einem Raum mit einer Grundfläche von mehr als 7m² installiert, betrieben und gelagert werden.
2. Stellen Sie das Gerät auf eine waagerechte ebene Oberfläche.
3. Halten Sie einen Mindestabstand (50 mm) rund um das Gerät ein, um eine ausreichende Belüftung zu gewährleisten.
4. Stellen Sie das Gerät nicht in die Nähe einer Wärmequelle. Dies könnte das Gerät beschädigen.
5. Setzen Sie das Gerät nicht direktem Sonnenlicht aus.
6. Installieren Sie das Gerät nicht an einem Ort, an dem es folgenden Bedingungen ausgesetzt sein könnte:
   -Mechanische Vibrationen oder Stöße
   -Übermäßiger Staub
   -Fehlende Belüftung, z. B. im Schrank oder Bücherregal
7. Stellen Sie sicher, dass der Luftein- und -auslass nicht blockiert ist oder sich in der Nähe von beweglichen Gegenständen, z. B. Vorhängen, befindet.
   i Sollte das Gerät um mehr als 45° gekippt worden sein, muss es vor dem Gebrauch 24 Stunden lang aufrecht stehen.

5.2 Anschließen des Abgasschlauchs

Siehe Abbildung 2.

⚠️ Verlängern Sie den Abgasschlauch nicht mit einem anderen Schlauch.

1. Verbinden Sie den Schlauchanschluss mit dem Abgasschlauch.
   i Stellen Sie sicher, dass der Abgasschlauch vollständig ausgefahren ist.
2. Schließen Sie den Adapter des Fenster-Kits an das andere Ende des Abgasschlauchs an.
3. Erweitern Sie das Fenster-Kit, um es an die Fensteröffnung anzupassen.
4. Arretieren Sie das Fenster-Kit zwischen dem Fenster und dem Fensterrahmen.
5. Schließen Sie den Fenster-Kit-Adapter an das Fenster-Kit an.
6. Schließen Sie den Schlauchanschluss an den Luftauslass des Geräts an.

6 BEDIENUNG

1. Drücken Sie die Netztaste, um das Gerät einzuschalten.
   i Das Gerät schaltet sich nach 3 Sekunden ein.

2. Drücken Sie die Modus-Taste, um den gewünschten Betriebsmodus auszuwählen. Die verschiedenen Modi sind:
   -Kühlen: Luftzirkulation und Kühlung
   -Trocknen: geringe Luftzirkulation und Entfeuchtung
   -Lüfter: Luftumwälzung ohne Kühlung

3. Drücken Sie wiederholt die Geschwindigkeitstaste, um die gewünschte Geschwindigkeit zu wählen.

4. Verwenden Sie die Pfeiltasten, um die gewünschte Temperatur einzustellen.
5. Drücken Sie die Netztaste, um das Gerät auszuschalten.

i Das Gerät schaltet sich nach 10 Sekunden aus.

6.1 Ruhemodus (Fernbedienung)

i Der Ruhemodus kann nur im Kühlbetrieb aktiviert werden.

1. Drücken Sie die Sleep-Taste auf der Fernbedienung. Jede Stunde steigt die Temperatur um 1°C an.

6.2 Den Timer verwenden

i Wenn das Gerät eingeschaltet ist, arbeitet der Timer als Abschaltuhr - und umgekehrt.
i Um den Timer abzubrechen, drücken Sie die Netztaste oder drücken Sie wiederholt die Pfeiltasten, bis das Display „00“ anzeigt.

1. Drücken Sie die Timer-Taste, um die Timer-Funktion einzuschalten.

2. Verwenden Sie die Pfeiltasten, um den Timer einzustellen. Das Display zeigt die eingestellte Zeit an.

6.3 Lagerung

1. Entfernen Sie das Netzkabel und das Fenster-Kit.
2. Lassen Sie das Wasser aus dem Gerät ab.
3. Reinigen Sie den Filter.
4. Lagern Sie das Gerät in aufrechter Position an einem trockenen Ort.

7 REINIGUNG UND WARTUNG

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen.

Es ist nicht zulässig, selbst das Produkt zu öffnen oder zu reparieren (bzw. öffnen oder reparieren zu lassen). In diesem Fall werden sämtliche Garantien hinfällig. Überlassen Sie die Wartung zertifiziertem Wartungspersonal.

- Reinigen Sie die Außenseite des Geräts mit einem weichen Tuch. Wenn das Gerät stark verschmutzt ist, befeuchten Sie das Tuch leicht mit Wasser und einer neutralen Lösung.

7.1 Entleeren des Geräts

Siehe Abbildung 3.

i Das Entleeren ist nur im Trocknungsbetrieb erforderlich.

i Das Gerät schaltet sich automatisch ab, wenn der Vorratsbehälter voll ist.
i Sie können das Gerät auch automatisch entleeren, indem Sie einen Ablassschlauch am Ablass anbringen. Stellen Sie einen Ablassbehälter auf eine niedrigere Ebene als den Ablass.

1. Stellen Sie das Gerät vorsichtig über einer Spüle auf.
2. Öffnen Sie den Ablass.
3. Schließen Sie den Ablass, sobald das Gerät entleert ist.

7.2 Filterreinigung

⚠️ Berühren Sie den Verdunstungsfilter nicht mit bloßen Händen.

1. Entfernen Sie beide Filter aus dem Gerät.
2. Reinigen Sie den Filter mit einem Staubsauger.
3. Spülen Sie den Filter in entgegengesetzter Richtung des Luftstroms mit Wasser durch.
4. Lassen Sie die Filter vor dem Wiedereinbau vollständig trocknen

8 FEHLERSUCHE

Problem Mögliche Ursache	Lösung
Das Gerät lässt sich nicht einschalten.	Das Netzkabel ist nicht richtig angeschlossen.	Schließen Sie das Netzkabel wieder an.
	Der Wasserstand im Reservoir ist zu hoch. Die Wasserstandsanzeige leuchtet.	Entleeren Sie den Vorratsbehälter.
	Die Raumtemperatur überschreitet den Betriebsbereich.	Stellen Sie sicher, dass die Raumtemperatur zwischen 5 und 35°C liegt.
Das Gerät läuft mit reduzierter Leistung.	Eine niedrige Lüftergeschwindigkeit ist gewählt oder das Gerät läuft im Trockenbetrieb.	Wählen Sie einen anderen Modus oder eine andere Lüftergeschwindigkeit.
	Die Luftfilter sind verstopft. Entfernen Sie Gegenstände aus den Luftfiltern. Reinigen Sie die Filter bei Bedarf.
	Es gibt eine offene Tür oder ein offenes Fenster.	Schließen Sie alle Türen und Fenster.
	Der Abgasschlauch ist nicht angeschlossen.	Schließen Sie den Abgasschlauch wieder an.
Es kommt zu einem Wasseraustritt.	Das Gerät ist während des Bewegens undicht geworden.	Seien Sie beim Bewegen des Geräts vorsichtig.
	Der Ablassschlauch ist undicht.	Tauschen Sie den Ablassschlauch aus.
	Der Ablassschlauch ist geknickt oder verstopft.	Begradigen Sie den Ablassschlauch. Lösen Sie einen verstopften Schlauch.
Das Gerät macht übermäßige Geräusche.	Das Gerät steht nicht auf einer ebenen und stabilen Fläche.	Wählen Sie einen geeigneten Standort für das Gerät.
	Einzelne Teile vibrieren. Ziehen	Sie die Teile fest.
	Das Geräusch klingt wie fließendes Wasser.	Dieses Geräusch kommt vom Kühlmittel und ist normal.

Wenn die oben genannten Lösungen das Problem nicht beheben, wenden Sie sich bitte an Ihren Fachhändler.

8.1 Fehlercodes im Display

Fehlercode Mögliche Ursache Lösung
E0 Kommunikationsfehler	zwischen Platine und Display.	Wenden Sie sich an Ihren Reseller.
E1 Der Temperatursensor ist	defekt.
E2 Der	Spulentemperatursensor ist defekt.
Ft Hoher Wasserstand im	Reservoir.	Entleeren Sie den Vorratsbehälter.

9 TECHNISCHE SPEZIFIKATIONEN

• Kühlleistung: 7000 Btu
• Leistungszahl: Klasse A
- Spannungsversorgung: 220 bis 240 V / 50 Hz
• Schalldruckpegel: ≤54 dB (A)
• Schallleistungspegel: ≤65 dB
• Nennleistung (Kühlen): 780 W
• Nennstrom (Kühlen): 3,5 A
• Leistungszahl für Kühlen: 2.61
• Kühlmittel/Ladung: R290/120 g
• Trocknungsleistung: 19.2 L/Tag
• Luftumwälzung: 290 m ^3 /h
• Gehäusegröße: 300 x 300 x 700 mm

10 ENTSORGUNG DER GEBRAUCHTEN ELEKTRISCHEN UND ELEKTRONISCHEN APPARATUR

Das Symbol auf dem Gerät, seinem Zubehör oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als Hausmüll entsorgt werden darf. In der Europäischen Union und anderen europäischen Ländern, die über separate Sammelsysteme für Elektro- und Elektronikschrott verfügen, entsorgen Sie dieses Gerät bitte bei Ihrer kommunalen Sammelstelle. Durch Sicherstellung der richtigen Entsorgung dieses Produkts tragen Sie dazu bei, potentielle Gefahren für die Umwelt und die Gesundheit von Menschen, die andernfalls durch eine ungeeignete Abfallentsorgung dieses Produkts entstehen können, zu verhindern. Das Materialrecycling trägt dazu bei, die natürlichen Ressourcen zu schonen. Entsorgen Sie Ihre elektrischen oder elektronischen Altgeräte deshalb bitte nicht über Ihren Hausmüll.

Wenden Sie sich bitte für genauere Informationen über das Recycling dieses Produkts an Ihre regionale Stadtverwaltung, Ihren Hausmüll-Entsorgungsdienst oder an das Geschäft, in dem Sie das Produkt erworben haben.
