BEDIENUNGSANLEITUNG SB 650 METABO

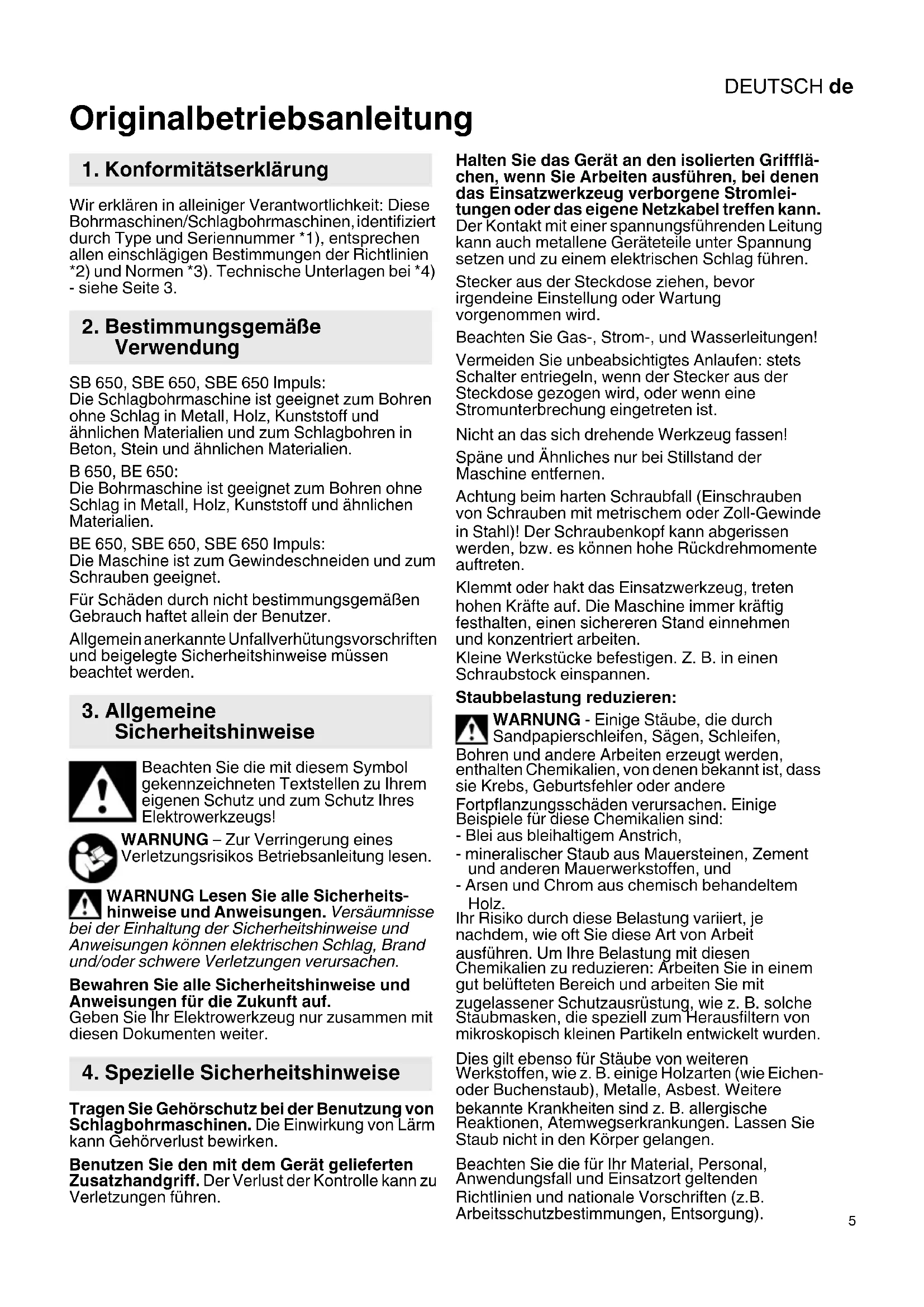

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Bohrmaschinen/Schlagbohrmaschinen, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. SB 650, SBE 650, SBE 650 Impuls: Die Schlagbohrmaschine ist geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien und zum Schlagbohren in Beton, Stein und ähnlichen Materialien. B 650, BE 650: Die Bohrmaschine ist geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien. BE 650, SBE 650, SBE 650 Impuls: Die Maschine ist zum Gewindeschneiden und zum Schrauben geeignet. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Tragen Sie Gehörschutz bei der Benutzung von Schlagbohrmaschinen. Die Einwirkung von Lärm kann Gehörverlust bewirken. Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen. Halten Sie das Gerät an den isolierten Griffflä- chen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromlei- tungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird. Beachten Sie Gas-, Strom-, und Wasserleitungen! Vermeiden Sie unbeabsichtigtes Anlaufen: stets Schalter entriegeln, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist. Nicht an das sich drehende Werkzeug fassen! Späne und Ähnliches nur bei Stillstand der Maschine entfernen. Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es können hohe Rückdrehmomente auftreten. Klemmt oder hakt das Einsatzwerkzeug, treten hohen Kräfte auf. Die Maschine immer kräftig festhalten, einen sichereren Stand einnehmen und konzentriert arbeiten. Kleine Werkstücke befestigen. Z. B. in einen Schraubstock einspannen. Staubbelastung reduzieren: WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind: - Blei aus bleihaltigem Anstrich, - mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und - Arsen und Chrom aus chemisch behandeltem Holz. Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden. Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen. Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCHde

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld. Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung. Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie: - die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten, - eine Absauganlage und/oder einen Luftreiniger einsetzen, - den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf. - Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten. Siehe Seite 2. 1 Bohrfutterschlüssel (für Zahnkranz-Bohrfutter) * 2 Zahnkranz-Bohrfutter * 3 Schnellspann-Bohrfutter Futuro Plus * 4 Bohrtiefenanschlag * 5 Zusatzhandgriff * 6 Drehrichtungsumschalter * 7 Schaltschieber Bohren/Schlagbohren * 8 Schaltwippe für Impulsfunktion * 9 Feststellknopf (Dauereinschaltung) 10 Schalterdrücker 11 Stellrad zur Drehzahlvorwahl *

• ausstattungsabhängig / modellabhängig Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Schalten sie immer einen FI- Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor. BE 650, SBE 650, SBE 650 Impuls: Um den sicheren Halt des Bohrfutters zu gewährleisten: Nach dem ersten Bohren (Rechtslauf) die Sicherungsschraube im Innern des Bohrfutters mit einem Schraubendreher kräftig nachziehen. Achtung Linksgewinde! (Siehe Kapitel 7.9)

6.1 Montage des Zusatzhandgriffs

(SB 650, SBE 650, SBE 650 Impuls) Aus Sicherheitsgründen stets den mitgelieferten Zusatzhandgriff verwenden. Klemmring durch Linksdrehen des Zusatzhandgriffs (5) öffnen. Zusatzhandgriff auf Spannhals der Maschine aufschieben. Bohrtiefenanschlag (4) einschieben. Zusatzhandgriff je nach Anwendung im gewünschten Winkel kräftig festziehen.

7.1 Verstellen des Bohrtiefenanschlags

Zusatzhandgriff (5) lösen. Bohrtiefenanschlag (4) auf die gewünschte Bohrtiefe einstellen und Zusatzhandgriff wieder festziehen.

7.2 Ein-/Ausschalten

Zum Einschalten der Maschine Schalterdrücker (10) drücken. BE 650, SBE 650, SBE 650 Impuls: Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden. Für Dauereinschaltung kann der Schalterdrücker mit dem Feststellknopf (9) arretiert werden. Zum Ausschalten Schalterdrücker erneut drücken. Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen wird. Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

7.3 Drehzahl vorwählen

Am Stellrad (11) die maximale Drehzahl vorwählen. Empfohlene Drehzahlen zum Bohren siehe Seite 4.

7.4 Umschalten Bohren/Schlagbohren

Die gewünschte Betriebsart durch Verschieben des Schaltschiebers (7) wählen. Bohren Schlagbohren Im Schlagbohrbetrieb mit hoher Drehzahl arbeiten. Schlagbohren und Bohren nur bei Rechtslauf.

7.5 Drehrichtung wählen

Drehrichtungsumschalter (6) nur bei Stillstand des Motors betätigen. Drehrichtung wählen: R=Rechtslauf L=Linkslauf Das Bohrfutter muss kräftig auf die Spindel aufgeschraubt und die Sicherungsschraube im Innern des Bohrfutters mit einem Schraubendreher kräftig festgezogen sein. (Achtung Linksgewinde!) Im Linkslauf (z.B. beim Schrauben) könnte es sich sonst lösen.

7. BenutzungDEUTSCH de

7.6 Impulsfunktion ein-, ausschalten

Nicht längere Zeit mit eingeschalteter Impulsfunktion arbeiten! (Der Motor kann sich überhitzen.) Schaltwippe für Impulsfunktion (8) betätigen. 0 = Impulsfunktion ausgeschaltet = Impulsfunktion eingeschaltet

Schnellspann-Bohrfutter Futuro Plus (3) Schnellspann-Bohrfutter mit Metallhülse: Siehe Abbildungen, Seite 2. Werkzeug einsetzen. Haltering (a) festhalten und mit der anderen Hand die Hülse (b) in Richtung "GRIP, ZU" drehen, bis der spürbare mechanische Widerstand überwunden ist. Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klicken"), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt. Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden. Bohrfutter öffnen: Haltering (a) festhalten und mit der anderen Hand Hülse (b) in Richtung "AUF, RELEASE" drehen. Hinweis: Das nach dem Öffnen des Bohrfutters eventuell hörbare Ratschen (funktionsbedingt) wird durch Gegendrehen der Hülse ausgeschaltet. Bei sehr fest geschlossenem Bohrfutter: Netzstecker ziehen. Das Bohrfutter mit einem Gabelschlüssel am Bohrfutterkopf festhalten und Hülse (b) kräftig in Richtung "AUF, RELEASE" drehen. Schnellspann-Bohrfutter mit Kunststoffhülse: Siehe Abbildungen, Seite 2. Werkzeug einsetzen. Haltering (a) festhalten und mit der anderen Hand die Hülse (b) in Richtung "GRIP, ZU" drehen, bis kein Weiterdrehen mehr möglich ist. Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden. Bohrfutter öffnen: Haltering (a) festhalten und mit der anderen Hand Hülse (b) in Richtung "AUF, RELEASE" drehen. Bei sehr fest geschlossenem Bohrfutter: Netzstecker ziehen. Das Bohrfutter mit einem Gabelschlüssel am Bohrfutterkopf festhalten und Hülse (b) kräftig in Richtung "AUF, RELEASE" drehen.

Zahnkranz-Bohrfutter (2) Siehe Abbildungen, Seite 2. Werkzeug einspannen: Werkzeug einsetzen und mit Bohrfutterschlüssel (1) gleichmäßig in allen 3 Bohrungen festspannen. Werkzeug entnehmen: Zahnkranz-Bohrfutter (2) mit Bohrfutterschlüssel (1) öffnen und Werkzeug entnehmen.

7.9 Bohrfutter abnehmen

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls: Zum Schrauben kann das Bohrfutter abgeschraubt werden. Schrauber-Bit direkt in den Innensechskant der Spindel einsetzen. Bei angebrachter Bit-Spannbuchse (als Zubehör: Best.-Nr. 6.31281) wird der Schrauber-Bit gehalten. Schnellspann-Bohrfutter Futuro Plus Siehe Seite 4, Abbildung A. Sicherungsschraube herausdrehen - falls vorhanden. Achtung Linksgewinde! Bohrspindel mit einem Gabelschlüssel festhalten. Bohrfutter durch leichten Schlag mit einem Gummihammer auf einen eingespannten Sechskantschlüssel lösen und abschrauben. Zahnkranzbohrfutter Siehe Seite 4, Abbildung B. Sicherungsschraube herausdrehen - falls vorhanden. Achtung Linksgewinde! Bohrspindel mit einem Gabelschlüssel festhalten. Bohrfutter durch leichten Schlag mit einem Gummihammer auf den eingesteckten Bohrfutterschlüssel lösen und abschrauben. Schnellspannbohrfutter reinigen: Nach längerem Gebrauch das Bohrfutter mit der Öffnung senkrecht nach unten halten und mehrmals ganz öffnen und schließen. Der angesammelte Staub fällt aus der Öffnung. Die regelmäßige Anwendung von Reinigungsspray an den Spannbacken und Spannbackenöffnungen wird empfohlen.

Verwenden Sie nur original Metabo Zubehör. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Zubehör sicher anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sicher befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen. Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen.

10. ReparaturDEUTSCHde

Befolgen Sie nationale Vorschriften zu umweltge- rechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten.

=Nennaufnahmeleistung

=Drehzahl bei Nennlast s max. =maximale Schlagzahl ø max. =maximaler Bohrdurchmesser G =Bohrspindelgewinde H =Bohrspindel mit Innensechskant m =Gewicht ohne Netzkabel D =Spannhalsdurchmesser Messwerte ermittelt gemäß EN 60745. Maschine der Schutzklasse II ~ Wechselstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

h, ID =Schwingungsemissionswert (Schlagbohren in Beton)

h, D =Schwingungsemissionswert (Bohren in Metall)

h,D =Unsicherheit (Schwingung) Typische A-bewertete Schallpegel

=Schallleistungspegel

= Unsicherheit Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen!
