BEDIENUNGSANLEITUNG LP380U KORG

Vielen Dank, dass Sie sich für einen LP-380 digital-Klavier von Korg entschieden haben.

Das LP-380 ist als 88-Tasten- oder 73-Tasten-Version verfügbar. In dieser Anleitung ist - soweit nicht eigens gekennzeichnet - die 88-Tasten-Version abgebildet.

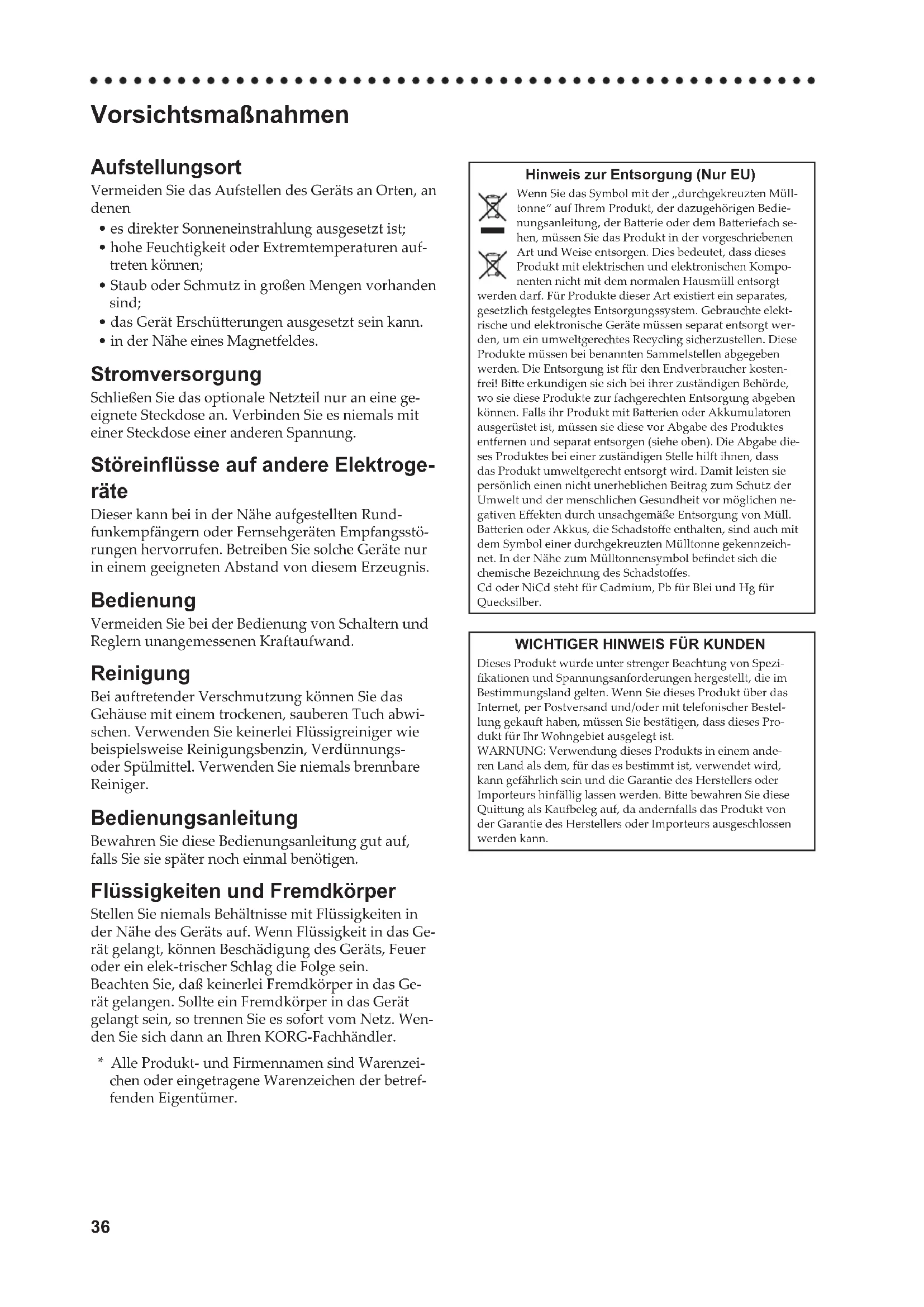

Vermeiden Sie das Aufstellen des Geräts an Orten, an denen

• es direkter Sonneneinstrahlung ausgesetzt ist;
• hohe Feuchtigkeit oder Extremtemperaturen auftreten können;
• Staub oder Schmutz in großen Mengen vorhanden sind;
• das Gerät Erschütterungen ausgesetzt sein kann.
  • in der Nähe eines Magnetfeldes.

Stromversorgung

Schließen Sie das optionale Netzteil nur an eine geeignete Steckdose an. Verbinden Sie es niemals mit einer Steckdose einer anderen Spannung.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Nähe aufgestellten Rundfunkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von diesem Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung können Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdünnungs- oder Spülmittel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elek-trischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen. Sollte ein Fremdkörper in das Gerät gelangt sein, so trennen Sie es sofort vom Netz. Wenden Sie sich dann an Ihren KORG-Fachhändler.

* Alle Produkt- und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen. Dies bedeutet, dass dieses Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll entsorgt

werden darf. Für Produkte dieser Art existiert ein separates, gesetzlich festgelegtes Entsorgungssystem. Gebrauchte elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechtes Recycling sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei! Bitte erkundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben können. Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfernen und separat entsorgen (siehe oben). Die Abgabe dieses Produktes bei einer zuständigen Stelle hilft ihnen, dass das Produkt umweltgerecht entsorgt wird. Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten durch unsachgemäße Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist. WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

Inhalt

Einführung 37

Hauptfunktionen 37

Teile und Funktionen 38

Vorbereitung sowie

Demos und Soundbeispiele ---- 39

Bevor Sie mit dem Spielen beginnen ----39

Demo-Vorführungen abspielen 41

Spielen des LP-380 42

Mit nur einem Klang spielen (Single-Modus) -- 42

Mit zwei Klängen gleichzeitig spielen (Layer-Modus) ----42

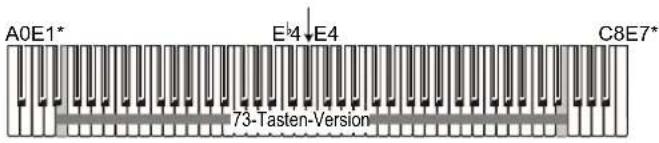

Spielen zu zweit (Partnermodus) ----43

Verwendung der Pedale 43

Effekte 43

Das Metronom 44

Weitere Funktionen 45

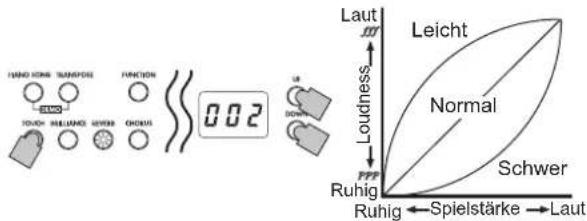

Einstellung des Anschlags ----45

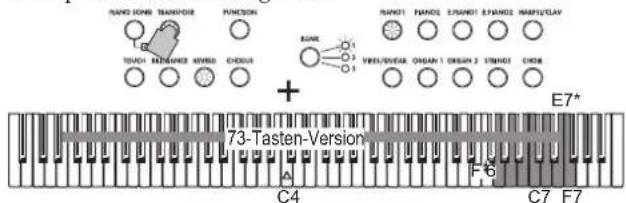

Transponierung ----45

Funktionsmodus 45

MIDI 48

Was ist MIDI? ----48

Was leistet MIDI? ----48

Anschlüsse 48

MIDI-Funktionsmodus 48

Anhang 50

Fehlerbeseitigung ----50

Technische Daten ----50

Montage des Ständers 51

Vorsicht beim Zusammenbau 51

Weitere Vorsichtsmaßnahmen 51

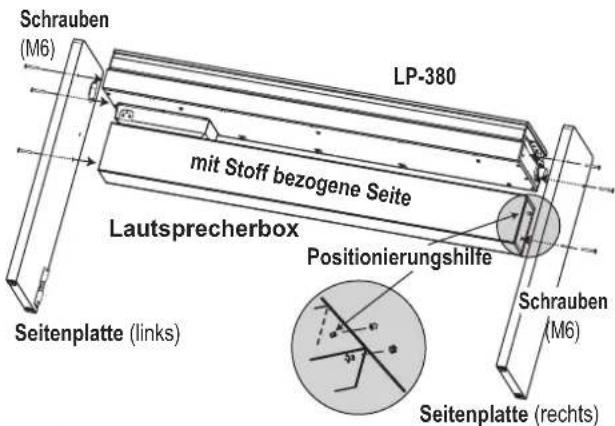

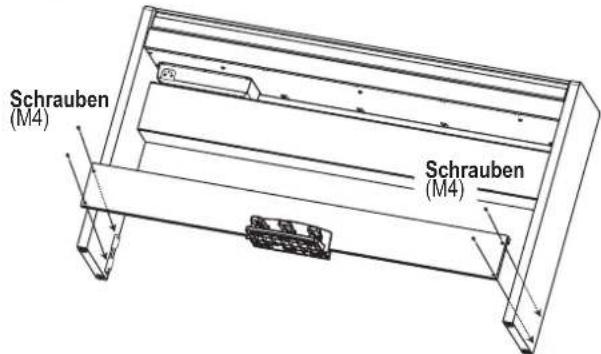

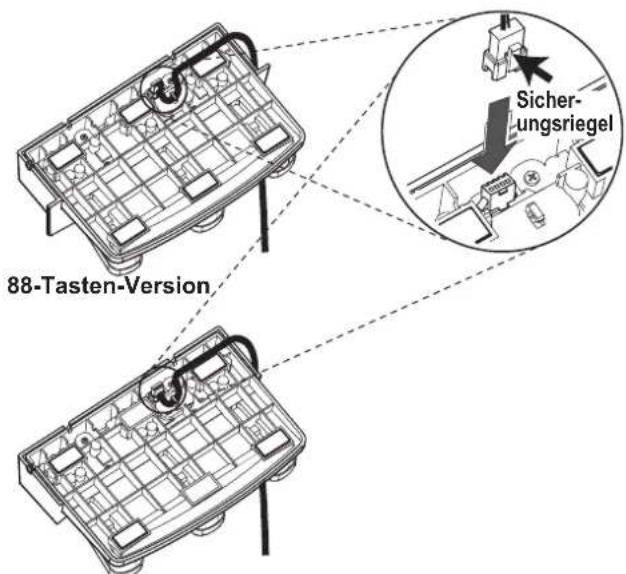

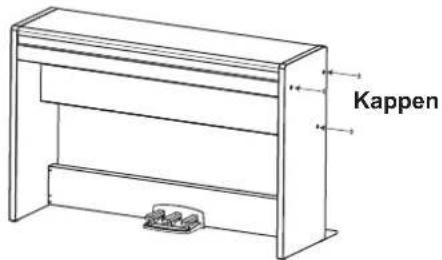

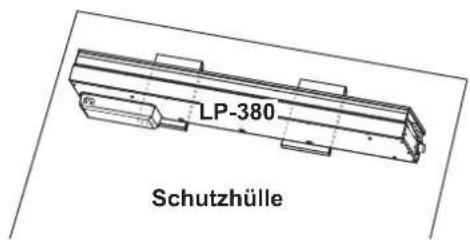

Montageschritte 51

Überprüfung nach Montage ----52

MIDI-Implementierunstabelle 87

Das LP-380 ist als 88-Tasten- oder 73-Tasten-Version verfügbar. In dieser Anleitung ist - soweit nicht eigens gekennzeichnet - die 88-Tasten-Version abgebildet.

Einführung

Hauptfunktionen

Dreißig Spitzensounds

Das LP-380 bietet 30 interne ausdrucksstarke Spitzensounds, darunter auch einen Stereo-Konzertflügel. Dank dem Layer-Modus können Sie zwei Sounds gleichzeitig spielen. Der Partnermodus hingegen erlaubt zwei Musikern, im gleichen Bereich zu spielen, der jeweils einer Hälfte der Tastatur zugewiesen ist.

Effekte

Das LP-380 bietet 3 interne digitale Effekte: Brilliance dient der Regulierung der Tonbrillanz, Reverb simuliert den natürlichen Raumhall einer Konzerthalle und Chorus verleiht dem Sound Fülle.

Pedal-Effekte

Wie ein akustisches Klavier bietet auch das LP-380 drei Pedale (Dämpfer-, Sostenuto-, und Softpedal). Dämpfer- und Softpedal arbeiten stufenlos, so dass Sie den Effekt exakt dosieren können, indem Sie das betreffende Pedal entsprechend weit hinunterdrücken. Durch Drücken des Dämpferpedals können Sie die Dämpferresonanz auch dem klassischen Klavier-Sound und dem Flügel-Sound (Bank 1 und 2 von Piano1) hinzufügen.

Metronom

Beim eingebauten Metronom können Sie die Taktunterteilung, das Tempo und die Lautstärke einstellen und darüber hinaus einen Glockenton zur Akzentuierung einsetzen.

Anschlagsteuerung

Sie können drei verschiedene Einstellungen wählen, mit denen Sie festlegen, wie der Klang sich mit der Anschlagstärke verändern soll.

Temperierungen

Für authentisches Spielen eines weitgefächerten Spektrums an Musikstilen bietet Ihnen das LP-380 neun Stimmungen, darunter die wohltemperierte Stimmung, reine Stimmungen (Dur und Moll), klassische Stimmungen (Kirnberger und Werckmeister) sowie Stimmungen für orientalische und indische Musik. Wenn Sie einen Akustik-Piano-Sound auswählen, wird automatisch eine Stimmung mit Spreizung ausgewählt.

Einstellbare Tonhöhe

Die Transpose Funktion ermöglicht es, die Tonhöhe des Klaviers zu ändern, während die Pitch Control Funktion zur Feinabstimmung dient.

Zwei Kopfhörerbuchsen

Dank der beiden Kopfhörerbuchsen (jeweils eine auf der Vorder- und Rückseite des LP-380) können zwei Spieler gleichzeitig zuhören.

LINE OUT-Buchse

Über die LINE OUT-Buchse kann ein Aktivlautsprecher oder ein Aufnahmegerät angeschlossen werden.

MIDI-Funktionen

Das LP-380 unterstützt das MIDI Protokoll, ein Standard, mit welchem Musikdaten zwischen Musikinstrumenten und Computern ausgetauscht werden können Mit MIDI können zwei oder mehr Instrumente gesteuert werden oder zur Steuerung eingesetzt werden; das LP-380 kann als 16-Part multimbraler Tongenerator eingesetzt werden.

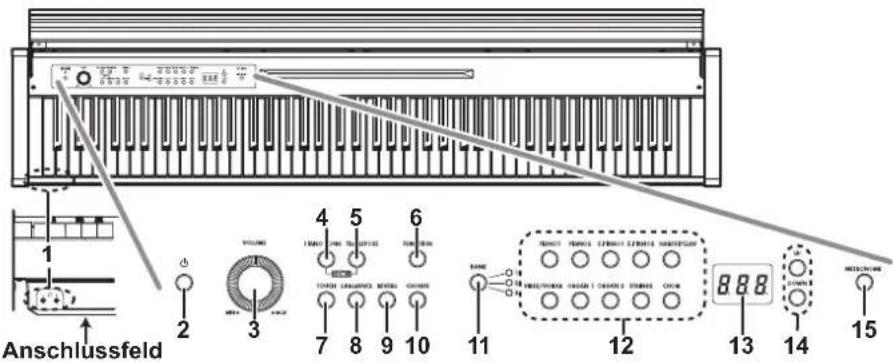

Teile und Funktionen

Oberseite

Anschlussfeld 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

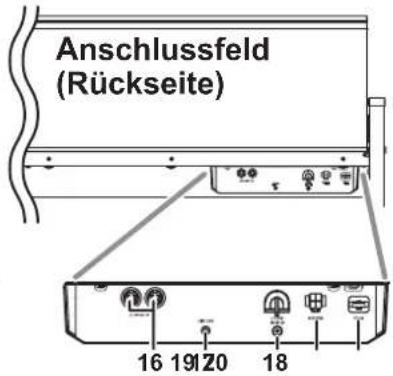

Anschlussfeld (Rückseite) 16 19/20 18

1. Kopfhörer (Ω)-Buchse [Vor Anschlussfeld]:

Zwei Stereo-Miniklinkenbuchsen zum Anschluss von Kopfhörern. Bei angeschlossenem Kopfhörer ist der interne Lautsprecher stumm geschaltet.

1. Einschalttaste:

Zum Ein- und Ausschalten des LP-380.

1. VOLUME-Knopf:

Regelt die Lautstärke an den Ausgängen und Kopfhö- rerbuchsen.

1. PIANO SONG-Taste:

Taste zum Aufrufen des Piano-Song-Modus. Bei aktiviertem Modus leuchtet die Taste auf. Durch gleichzeitiges Drücken dieser Taste und der TRANSPOSE-Taste gelangen Sie in den Demosongmodus.

1. TRANSPOSE-Taste:

Taste zum Einstellen der Transposition. Während der Transposition leuchtet die Taste auf. Durch gleichzeitiges Drücken dieser Taste und der PIANO SONG-Taste gelangen Sie in den Demosongmodus.

1. FUNCTION-Taste:

Zur Aktivierung des Funktionsmodus, in dem Sie Tonhöhe und Stimmung angeben und weitere Einstellungen vornehmen können. Durch längeres Drücken der Taste gelangen Sie in den MIDI-Funktionsmodus, wo Sie MIDI-Einstellungen vornehmen können. Die Taste leuchtet auf, wenn das LP-380 in den Funktionsmodus schaltet und blinkt, wenn es in den MIDI-Funktionsmodus schaltet.

1. TOUCH-Taste:

Dient zur Einstellung der Anschlagdynamik.

1. BRILLIANCE-Taste:

Zur Einstellung der Tonbrillanz.

1. REVERB-Taste:

Zum Ein-/Ausschalten des Halls, der dem Klang Räumlichkeit verleiht. Bei aktiviertem Effekt leuchtet die Taste auf.

1. CHORUS-Taste:

Zum Ein-/Ausschalten des Chorus, der dem Klang Fülle verleiht. Bei aktiviertem Effekt leuchtet die Taste auf.

1. BANK-Taste/LEDs:

Zur Auswahl der gewünschten Sound-Bank. Die der aktuell angewählten Bank zugewiesene LED leuchtet.

1. Sound-Tasten:

Zur Auswahl der 30 Sounds (10 x 3 Bänke). Sie können zwei Tasten drücken, um zwei Sounds gleichzeitig zu spielen (Layer-Modus).

1. Display:

Zeigt Einstellungen an, beispielsweise des Funktionsmodus' oder des Metronoms.

1. UP/DOWN-Tasten:

Zur Auswahl der Werte diverser Einstellungen.

1. METRONOME-Taste:

Zum Ein-/Ausschalten des Metronoms. Während das Metronom verwendet wird, leuchtet die Taste auf. Durch längeres Drücken der Taste gelangen Sie in den Metronom-Einstellungsmodus, wo sie diverse Einstellungen am Metronom vornehmen können.

1. MIDI (IN, OUT) Buchsen:

Buchsen für den Anschluss anderer MIDI Geräte (Sequenzer, Keyboards usw.).

OUT: Datenausgang (muss an die MIDI IN Buchse des anderen MIDI Geräts angeschlossen werden).

IN: Dateneingang (muss an die MIDI OUT Buchse des anderen MIDI Geräts angeschlossen werden).

1. LINE OUT Buchse:

Haupt-Audioausgang in Stereo-Miniklinken-Ausführung zum Anschluss eines Verstärkers, Aktivlautsprechern oder der AUX-In-Buchse eines anderen Geräts. Mit dem VOLUME-Knopf wird die Ausgangslautstärke reguliert.

1. DC 19V-Buchse:

Schließen Sie den mitgelieferten Netzteil an diese Buchse an.

1. Speaker-Buchse:

Schließen Sie hier das Kabel der Lautsprecherbox an (siehe: Montage des Ständers).

1. Pedal-Buchse:

Schließen Sie hier das Kabel der Pedaleinheit an (siehe: Montage des Ständers).

Vorbereitung sowie Demos und Soundbeispiele

Bevor Sie mit dem Spielen beginnen

Hinweise zum beigefügten Ständer

Das LP-380 wird mit einem Ständer geliefert.

Lesen Sie dazu bitte den Abschnitt „Montage des Ständers“ auf Seite 51, bevor sie fortfahren.

Anschließen ans Netz

Schalten Sie das LP-380 bei Bedarf AUS. Verbinden Sie das beiliegende Netzteil mit dem Netzkabel. Verbinden Sie die Netzteilbuchse mit der DC19V-Buchse der Anschlussfelds auf der Rückseite. Verbinden Sie das Netzkabel mit einer Steckdose.

Wickeln Sie das Netzteilkabel um den Kabelhaken, um zu verhindern, dass sich der Netzanschluss aus Verschen löst (Abb. 1). Beim Entfernen des Kabels dürfen Sie nie mit Gewalt daran ziehen.
Verwenden Sie nur das beiliegende Netzteil. Bei Verwendung eines anderen Netzteils wird das Gerät eventuell beschädigt.
Verbinden Sie das Instrument ausschließlich mit einer Steckdose der geeigneten Netzspannung.

Öffnen und Schließen des Tastaturdeckels

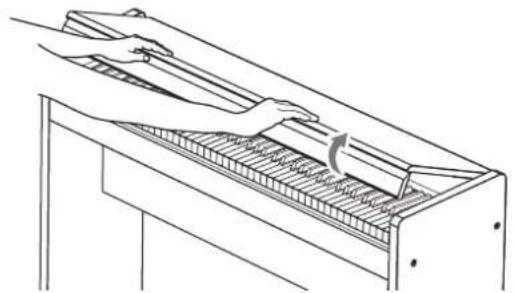

Öffnen des Tastaturdeckels

1. Heben Sie den Tastaturdeckel mit beiden Händen an.

1. Klappen Sie den Rand am Ende des Tastaturdeckels nach unten.

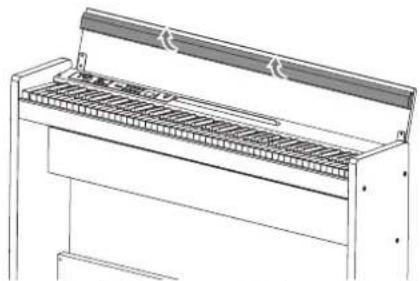

Schließen des Tastaturdeckels

1. Heben Sie den Deckel leicht an und ziehen Sie ihn zu sich hin.

1. Geben Sie den Deckel frei, sobald er von allein zuklappt.

Der Tastaturdeckel ist so konzipiert, dass er sich ungefähr ab der Mitte sanft schließt.

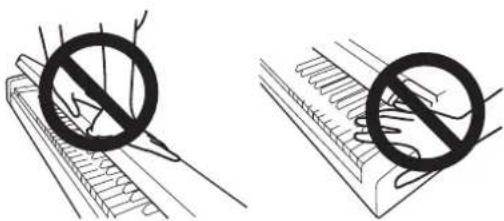

Ziehen Sie beim Schließen den Tastaturdeckel nicht wieder hoch. Üben Sie zudem beim Schließen des Tastaturdeckels keinen unnötig starken Druck aus. Sonst beschädigen Sie den Mechanismus des Tastaturdeckels.
Achten Sie darauf, sich beim Schließen des Deckels nicht die Finger zu klemmen.
Raumtemperatur und Luftfeuchtigkeit beeinflussen die Geschwindigkeit, mit der sich der Tastaturdeckel schließt.
Beim langsamen Schließen klickt der Tastaturdeckel eventuell leise. Dies ist völlig normal.

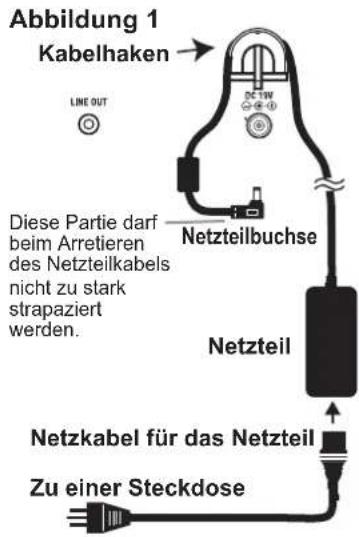

Abbildung 1 Kabelhaken LINE OUT Diese Partie darf beim Arretieren des Netzteilkabels nicht zu stark strapaziert werden. Netzteilbuchse Netzteil Netzkabel für das Netzteil Zu einer Steckdose

Verwenden Sie Stereokopfhörer mit einem 1/8" Stereo-Miniklinkenstecker. Da das LP-380 zwei Kopfhörerausgänge vorne links unter der Tastatur aufweist, können Sie den Klang des Instruments auch zu zweit über Kopfhörer genießen. Wenn Sie einen Kopfhörer anschließen, werden die Lautsprecher des LP-380 stummgeschaltet. Spielen Sie nachts oder wenn Sie andere nicht stören wollen mit Kopfhörer.

Wenn Ihr Kopfhörer mit einem Standard-Miniklinken-Adapter versehen ist, müssen Sie zum Anschließen oder Lösen der Verbindung jeweils den Adapter festhalten.
Bedenken Sie, dass ein hoher Wiedergabepegel im Kopfhörer schon nach kurzer Zeit zu Hörschäden führen kann.

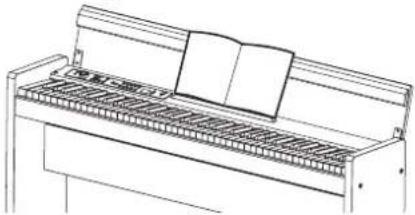

Notenpult aufstellen

Der Tastaturdeckel dient aufgeklappt als praktischer Notenständer (Abb. 2).

Üben Sie beim Aufstellen von Notenblättern oder Notenheften keinen starken Druck auf den Tastaturdeckel auf.

Instrument einschalten

Drücken Sie die Einschalttaste, um das LP-380 einzuschalten. (Abb. 3) Wenn das Instrument eingeschaltet wird, leuchten die Tasten im Bedienfeld auf. Zum Ausschalten des Instruments drücken Sie erneut die Einschalttaste.

Wenn das Instrument ausgeschaltet wird, kehren alle Funktionen mit Ausnahme der Energiesparfunktion zur Standardeinstellung zurück.

Energiesparfunktion

Nach 30 Minuten ohne Eingaben des Nutzers oder ohne Demo-Wiedergabe schaltet sich das Instrument automatisch aus. Sie können dies verhindern, indem Sie die Energiesparfunktion deaktivieren (siehe Seite 47).

Einstellen der Lautstärke

Drehen Sie den VOLUME-Regler neben dem Netzschalter in Richtung „MAX“, um die Lautstärke anzuheben. Drehen Sie ihn nach links (zu „MIN“), um die Lautstärke zu verringern. (Abb. 3) Der VOLUME-Regler bestimmt den Pegel der internen Lautsprecher, Kopfhörerbuchsen und LINE OUT-Buchsen.

Beim Ausschalten des Instruments werden alle Parameter zurückgesetzt.

Die LINE OUT-Buchse

Zur Verstärkung schließen Sie die LINE OUT Ausgänge Ihres LP-380 an einen hochwertigen Mixer, eine Stereo-HiFi-Anlage oder aktive Bühnenlautsprecher an. Wenn Sie ein Stereo-HiFi benutzen, schließen Sie die OUTPUT Ausgänge an die AUX oder TAPE Eingänge an (benutzen Sie keinesfalls die PHONO Eingänge).

Sie müssen alle Verbindungen bei ausgeschalteten Geräten herstellen. Unvorsichtige Handhabung kann das LP-380 oder angeschlossene Geräte beschädigen oder Fehlfunktionen verursachen.
Verbindungskabel sind getrennt erhältlich. Sie müssen die geeigneten handelsüblichen Kabel für Ihre Ausrüstung besorgen.

Abbildung 2

Demo-Vorführungen abspielen

Das LP-380 hat insgesamt 30 Demos und Soundbeispiele (10 Demosongs mit 10 ausdrucksstarken Sounds und 20 bekannte Pianosongs zur Vorstellung der Pianosounds).

Während der Wiedergabe eines Demosongs können Sie diesen auf der Tastatur begleiten, allerdings können Sie den Sound mit den Sound-Tasten nicht ändern.

Während der Wiedergabe eines Demosongs können die Einstellungen der Effekte (Reverb und Chorus) nicht geändert werden.

Demosongs anhören

1. Drücken Sie gleichzeitig die PIANO SONG-Taste und die TRANSPOSE-Taste.

Die PIANO SONG-Taste blinkt und die Soundtasten blinken der Reihe nach.

Zusätzlich wird die Nummer des Demosongs (d01) im Display angezeigt.

2. Nach etwa 3 Sekunden blinkt die PIANO1-Taste und die Wiedergabe des dieser Taste entsprechenden Songs beginnt.

Wenn die Wiedergabe des PIANO1-Demosongs endet, werden der Reihe nach PIANO2, E.PIANO1 etc. wiedergegeben. Endet die Wiedergabe des CHOIR-Demosongs, beginnt die Wiedergabe von vorne mit dem PIANO1 Song.

Einen bestimmten Demosong anhören

Wenn die Soundtasten der Reihe nach blinken, können Sie durch Drücken der entsprechenden Soundtaste den gewünschten Demosong wiedergeben. Wird während der Wiedergabe eines Demosongs eine andere Sound-Taste gedrückt, beginnt nach wenigen Sekunden die Wiedergabe des entsprechenden Demosongs. Sie können zudem auch mit den UP und DOWN-Tasten neben dem Display einen Song auswählen.

3. Zum Anhalten der Wiedergabe eines Demosongs drücken Sie die PIANO SONG-Taste erneut.

Liste der Demosongs
Display Taster Songtitel Komponist

d01 PIANO1 Jardins sous la pluie C.Debussy
d02 PIANO2 Danny boy			Irish FolkSong
d03 E.PIANO1 Jam Session N. Nishi
d04 E.PIANO2 In Memory M.Giesel
d05	HARPSI/CLAV	Invention No.8	J.S.Bach
	VIBES/GUITAR	Jazz in Spain	KORG-Original
d06
d07 ORGAN1		Improvisation	M.Geisel
d08 ORGAN2		Toccata in D moll	J.S.Bach
d09 STRINGS		Scoring Interlude	M.Geisel
d10 CHOIR		Autumn Flares	M.Geisel

Piano-Songs anhören

1. Drücken Sie die PIANO SONG-Taste.

Die PIANO SONG-Taste und die PIANO1-Taste leuchten auf, und im Display erscheint die Nummer des Pianosongs (001).

HAND SONG TRANPOSE FUNCTION 13 MUSH MUSHING NEVER CHINESE HAND 1 HAND 2 HAND 3 HAND 4 HANDS/CLAY VASS/BURGER OUSN 1 OUSN 2 STINGE CHOR 001 UP DOWN

2. Nach etwa 3 Sekunden blinkt die PIANO1-Taste, und die Wiedergabe des Pianosongs beginnt.

Wenn die Wiedergabe des ersten Piano-Songs endet, werden der Reihe nach der zweite, dritte, usw. wiedergegeben. Endet die Wiedergabe des zwanzigsten Piano-Songs, beginnt die Wiedergabe von vorne mit dem ersten Piano-Song.

Einen bestimmten Piano-Song anhören

Mit den UP und DOWN-Tasten neben dem Display können Sie die Nummer des Songs auswählen, den Sie hören möchten. Wird während der Wiedergabe eines Piano-Songs eine andere Nummer gewählt, beginnt nach wenigen Sekunden die Wiedergabe des entsprechenden Songs.

3. Zum Anhalten der Wiedergabe eines Demosongs drücken Sie die PIANO SONG-Taste erneut.

Piano-Song-Gruppen

Nr.	Display	Songtitel	Komponist
1	001	Etude Op.10-12	F.Chopin
2	002	Claire de lune	C.Debussy
3	003	Fantaisie-Impromptu Op.66	F.Chopin
4	004	Waltz No.6 Db-major Op.64-1	F.Chopin
5	005	„Prelude 1“ The Well-Tempered Clavier, Book 1	J.S.Bach
6	006	„Turkish March“ Sonata K.331	W.A.Mozart
7	007	Arabesque No.1	C.Debussy
8	008	Für Elise	L.v.Beethoven
9	009	Liebesträume Nr.3	F.Liszt
10	010	La Campanella	F.Liszt
11	011	Nocturne Op.9-2	F.Chopin
12	012	Spring Song Op.62-6	F.Mendelssohn
13	013	Reflets dans l'eau	C.Debussy
14	014	Gymnopédie No.1	E.Satie
15	015	Etude Op.10-3	F.Chopin
16	016	Old Feather Blues	KORG-Original
17	017	La fille aux cheveux de lin	C.Debussy
18	018	The Entertainer	S.Joplin
19	019	Sunflowers	KORG-Original
20	020	Amazing Grace	Hymn

Spielen des LP-380

Mit nur einem Klang spielen (Single-Modus)

Sie können einen der dreißig im Instrument enthaltenen Klänge auswählen (10 x 3 Sounds Banken).

Taster Bank	Klang #
PIANO1 1 Klassisches Piano 3
PIANO2 1 Live Piano 2
E.PIANO1	1 Stage E-Piano	1
	2 Bright E-Piano	2
	3 Tremolo EP	3
E.PIANO2	1 Dig	E-Piano 2
	2 60's	E-Piano	1
	3 Dig	E-Piano2	2
HARPSI/CLAV	1 Harpsichord	2
	2 Clav.	1
	3 Synth Clav	2
VIBES/GUITAR	1 Vibraphon 1
	2 Marimba	1
	3 Akustikgitarre	2
ORGAN1	1 Jazzorgel 1	2
	2 Jazzorgel 2	2
	3 Jazzorgel 3	2
ORGAN2	1 Pfeifenorgel 1	2
	2 Pfeifenorgel 2	2
	3 Positivorgel	2
STRINGS	1 Streicher	2
	2 Kinostreicher	2
	3 Analoge Streicher	2
CHOIR	1 Aah Chor	2
	2 Ooh Stimmen	2
	3 Klassischer Chor	3

(#) In diesen Spalten ist die Anzahl der Oszillatoren pro Stimme angegeben, die von den einzelnen Klängen benutzt werden (siehe auch „Hinweise zur maximalen Polyphonie“ auf Seite 50).

1. Drücken Sie die Sound-Taste des Sounds, den Sie spielen möchten.

Die gewählte Taste leuchtet auf.

1. Drücken Sie die BANK-Taste, um einen der drei Sounds auszuwählen.

Mit jedem Druck auf die BANK-Taste geraten Sie in der Reihenfolge 1, 2, 3, 1, ... zur nächsten Bank, wobei die entsprechende LED rechts der BANK-Taste aufleuchtet. Wollen Sie beispielsweise den elektrischen Flügel- sound, drücken Sie erst die PIANO 2-Taste: deren Taste nun leuchtet

Anschließend drücken Sie zweimal die BANK-Taste, um Bank 3 (elektrischer Flügel) auszuwählen: die unterste LED rechts neben der BANK-Taste leuchtet.

Die für die jeweilige Sound-Taste gewählte Bank bleibt bestehen, auch wenn Sie eine andere Sound-Taste drücken.

TANG SONG TRANSFER FUNCTION L-ENIXI ROUND RELIANCE METER ONGENS SANK 1 120 UP DOWN

Bei jedem Einschalten des LP-380 wird für alle Sound-Tasten Bank 1 ausgewählt.

Mit zwei Klängen gleichzeitig spielen (Layer-Modus)

Sie können zwei Sounds gleichzeitig auf der Tastatur spielen. Diese Spielweise wird Layer-Modus genannt. Drücken Sie gleichzeitig die beiden Sound-Tasten der Sounds, die Sie gleichzeitig spielen möchten. Die beiden gewählten Soundtasten leuchten auf.

FENO SONG TRANSPOR FUNCTION TOUCH HUJIANCE RIVERS CHOSUS MIME FENO1 FANO2 EXAMT EXAMO HURIS/CLAY VIBES/IRIAS CHOLN 1 CHOLN 2 TINHAG CHOR 120 UP DOWN

Die am weitesten links oder oben liegende Taste ist Layer 1, die andere (am weitesten rechts oder unten) ist Layer 2 (siehe Diagramm unten).

Sind zum Beispiel E.PIANO1 und ORGAN1 ausgewählt, ist E.PIANO1 Layer 1 und ORGAN1 Layer 2. Um Sounds in verschiedenen Bänken zu verwenden, wählen Sie zuerst im Single-Modus die Bänke der entsprechenden Sound-Tasten.

Um beispielweise den Flügel und die Jazzorgel 2 zu layern, wählen Sie Bank 1 (Flügel) für die PIANO 1-Taste und Bank 2 (Jazzorgel 2) für die ORGAN1-Taste. Drücken Sie anschließende beide Tasten gleichzeitig.

Wenn Sie den Layer Modus selektieren, ist die Anzahl der Stimmen, die gleichzeitig spielen können, herabgesetzt. Dies hängt von der Gesamtzahl der vom selektierten Klang benutzten Oszillatoren ab ( siehe auch „Hinweise zur maximalen Polyphonie“ auf Seite 50).

Es ist nicht möglich, zwei Sounds in unterschiedlichen Bänken derselben Sound-Taste auszuwählen (z. B. Flügel und Klassisches Piano der PIANO1-Taste).

Zum Single Modus zurückkehren

Um zum Single-Modus zurückzukehren, drücken Sie einfach einen beliebigen Klangauswahltaster.

Layer-Modus-Einstellungen

Im Layer-Modus kann das Lautstärkeverhältnis zwischen den Sounds eingestellt werden, die Oktave jedes Sounds kann verschoben werden, und für jeden Sound kann das Dämpferpedal aktiviert oder deaktiviert werden (siehe auch „Funktionsmodus“ auf Seite 45).

Spielen zu zweit (Partnermodus)

Es können zwei Personen im gleichen Bereich auf der Tastatur spielen, die zu diesem Zweck in der Mitte geteilt ist. Diese Spielweise wird Partnermodus genannt.

1. Drücken Sie die FUNCTION-Taste.

Die FUNCTION-Taste und die PIANO1-Taste leuchten auf.

1. Drücken Sie die E.PIANO1-Taste.

Die E.PIANO1-Soundtaste leuchtet auf, und im Display erscheint OFF.

FANGI KONG TRANPOLE FUNCTION 1,5 TOYCH RELIANCE REVER CHIKES BANK 1 2 VIBEL/OVENUE ORGAN 1 ORGAN 2 TRIMUS CHIK Partnermodus-Anzeige UP 3 4

1. Drücken Sie die UP-Taste neben dem Display, um on auszzwählen.

Der Partnermodus ist nun aktiviert, und der PIANO1-Sound ist den beiden Hälften der Tastatur zugewiesen. Bei aktiviertem Partnermodus (ON) erscheint unten rechts im Display ein Punkt.

Die rechte Hälfte der Tastatur von E4 bis C8(E7*) ist nun zwei Oktaven tiefer gestimmt (E2–C6(E5*)). Die linke Hälfte der Tastatur von A0(E1*) bis E4 ist nun zwei Oktaven höher gestimmt (A2(E3*)-E6).

* bei der 73-Tasten-Version.

A0E1* E4 E4 C8E7* 73-Tasten-Version

Töne A2(E3*) bis E6 für den Spieler links

Töne E2 bis C6(E5*) für den Spieler rechts

1. Um den Partner-Modus wieder zu verlassen, drücken Sie die DOWN-Taste neben dem Display, um oFF auszuwählen.

2. Drücken Sie die FUNCTION-Taste.

Die FUNCTION-Taste erlischt.

Im Partnermodus können Sie die Sounds für die linke und rechte Seite ändern und in der Lautstärke anpassen. Genaueres dazu finden Sie im Abschnitt „Partnermodus-Einstellungen“ auf Seite 46.

Verwendung der Pedale

Das LP-380 bietet drei Pedale: Dämpfer-, Sostenuto- und Leisepedal Mit den Pedalen können Sie Ihr Spiel noch lebendiger und expressiver gesta

Sostenutopedal

Softpedal (Linke)

Durch Betätigen dieses Pedals wird der Ton sanfter. Die Sänfte des Tons hängt davon ab, wie tief das Pedal betätigt wird („half-pedaling“).

Sostenutopedal (Zentrum)

Durch Betätigen dieses Pedals werden nur diejenigen Noten, deren Tasten bereits gedrückt sind, dämpft und gehalten. Bei betätigtem Sostenutopedal zusätzlich gespielte Noten werden nicht gedämpft.

Haltepedal (Rechte)

Durch Drücken dieses Pedals wird der Klang gehalten und klingt mit einem satten Nachhall aus. Sie können die Dämpferresonanz auch dem klassischen Klavier-Sound und dem Flügel-Sound (Bank 1 und 2 von Piano1) hinzufügen. Sie können zudem stufenlos arbeiten und das Ausklingen graduell steuern, indem Sie das Pedal mehr oder weniger tief herunterdrücken („half-pedaling“).

MeMO Im Layer Modus können Sie den Klang bzw. die Klänge selektieren, die dem Pedal zugewiesen werden sollen (siehe auch „Pedalzuweisung für Layer“ auf Seite 47).
MeMO Im Partnermodus (siehe Seite 46) können beide Spieler den Dämpfungseffekt unabhängig bedienen.

Effekte

Brilliance

Dieser Effekt ändert die Brillanz des Tons.

Durch Gedrückthalten der BRILLIANCE-Taste bei gleichzeitigem Drücken der UP oder DOWN-Taste neben dem Dsiplay ändern Sie die Einstellungen dieses Effekts.

RUMO LONG TURSDOT FUNCTION TOUCH RELIANCE REVERS CHANGES RUMO1 RUMO2 CUMO1 CUMO2 HABES/FLAV VIRCU/SUITAR ORGAN 1 ORGAN 2 STUNGS CHOB 002 UP DOWN

Die jeweilige Einstellung wird im Display angezeigt: 3 produziert einen brillanten, höhenbetonten Sound, bei 1 ist der Klang weniger brillant.

Die gewählte Einstellung gilt für alle Sounds und bleibt aktiviert, bis das LP-380 ausgeschaltet wird. Beim Einschalten des Instruments ist werksseitig die 2 voreingestellt.

Brilliance kann nicht deaktiviert werden.

Reverb

Dieser Effekt verleiht dem Sound Raum und Tiefe und vermittelt das Gefühl, in einer Konzerthalle zu spielen. Werksseitig ist für jeden einzelnen Sound gespeichert, ob dieser Effekt ein- oder ausgeschaltet ist und in welcher Einstellung er sich befindet.

Durch Drücken der REVERB-Taste schalten Sie den Hall-effekt ein (Taste leuchtet auf) bzw. aus (Taste erlischt). Zum Ändern der Einstellungen halten Sie die REVERB-Taste gedrückt und drücken Sie gleichzeitig die UP oder DOWN-Taste neben dem Display.

HAND LONG TRAVESIDE FUNCTION TOUCH RELIANCE RIVERS CHANGES HAND HANDS HANDS HANDS HANDS HANDS VOC/WEAF ORGAN 1 ORGAN 2 STINGS CHOS 00:1 UP DOWN

Die jeweilige Einstellung wird im Display angezeigt: 3 produziert einen starken, 1 einen leichten Halleffekt.

Falls ein anderer Sound ausgewählt oder das LP-380 ausgeschaltet wird, werden die vorgenommenen Änderungen (ein/aus, Einstellung) auf die werksseitigen Einstellungen zurückgesetzt.

Chorus

Chorus fügt dem Sound Modulation hinzu und macht den Klang fülliger. Werksseitig wird für jeden einzelnen Sound gespeichert, ob dieser Effekt ein- oder ausgeschaltet ist und in welcher Einstellung er sich befindet.

Durch Drücken der CHORUS-Taste schalten Sie den Choruseffekt ein (Taste leuchtet auf) bzw. aus (Taste erlischt). Zum Ändern der Einstellungen halten Sie die CHORUS-Taste gedrückt und drücken Sie gleichzeitig die UP oder DOWN-Taste neben dem Display.

RAND LONG SURVEE FUNCTION 100Hz RELIANCE REVIB CHOSIS SAND RAND1 RAND2 LTRAND1 LTRAND3 NAPTE/CLAY VILL/DIFAL ORAM 1 ORAM 2 STINGS CHOR 0.01 UP DOWN

Die jeweilige Einstellung wird im Display angezeigt: 3 produziert einen starken, 1 einen leichten Choruseffekt.

Falls ein anderer Sound ausgewählt oder das LP-380 ausgeschaltet wird, werden die vorgenommenen Änderungen (ein/aus, Einstellung) auf die werksseitigen Einstellungen zurückgesetzt.

Das Metronom

Das LP-380 ist mit einem Metronom ausgestattet, das für ein angenehmeres Üben zu einem Glockenton umgeschaltet werden kann.

Metronom ein-/ausschalten

Drücken Sie die METRONOME-

Taste. Die Taste leuchtet auf, und das Metronom beginnt zu laufen.

Drücken Sie die METRONOME-Taste erneut, um das Metronom anzuhalten. Die Taste erlischt.

Tempo einstellen

Wenn im Display das Tempo angezeigt wird (Standardeinstellung 120) kann das Tempo sowohl bei einge-

schaltetem als auch bei ausgeschaltetem Metronom mit den UP und DOWN-Tasten neben dem Display eingestellt werden. Der Einstellbereich beträgt ♩ = 40–120 Um zur Standardeinstellung zurückzugelangen, drücken Sie die UP und DOWN-Tasten gleichzeitig.

Taktart auswählen

1. Halten Sie die METRONOME-Taste gedrückt, bis das Instrument in den Metronom-Einstellungsmodus wechselt. Die METRONOME-Taste blinkt, die PIANO1 Soundtaste leuchtet auf, und im Display erscheint die Taktart (04). Wenn das Instrument in den Metronom-Einstellungsmodus wechselt, erscheint normalerweise die eingestellte Taktart.
2. Wenn Sie die Taktart ändern wollen, nachdem Sie bereits andere Einstellungen im Metronom-Einstellungsmodus vorgenommen haben, drücken Sie die PIANO1-Taste.
3. Wählen Sie die Taktart mit der UP oder DOWN-Taste neben dem Display

Es können folgende Taktarten gewählt werden 02 (2/4), 03 (3/4), 04 (4/4) und 06 (6/4): Standardeinstellung ist 04. Um zur Standardeinstellung zurückzugelangen, drücken Sie die UP und DOWN-Tasten gleichzeitig.

FRANDI FRANDI FRANDI FRANDI HARRIVE 2 VIRKLEVEAR ORGAN 1 ORGAN 2 STUNGA CHOR 04 UP 3 3 METHNICOME 1.4

1. Drücken Sie die METRONOME-Taste, um den Metronom-Einstellungsmodus zu verlassen.

Ändern der Lautstärke

1. Halten Sie die METRONOME-Taste gedrückt, bis das Instrument in den Metronom-Einstellungsmodus wechselt.
2. Drücken Sie die PIANO2-Taste – im Display erscheint die Lautstärke.
3. Wählen Sie die Lautstärke mit der UP oder DOWN-Taste neben dem Display.

Der Einstellbereich beträgt 1–13: Standardeinstellung ist 10.

Um zur Standardeinstellung zurückzugelangen, drücken Sie die UP und DOWN-Tasten gleichzeitig.

HANDY HANDS EXPANDI EXPANDI HARRI/CLAY 2 VREF/GUITER GROWN 1 GROWN 2 STRANS CHOR 10 UP 3 3 HENSOPHASE 1.4

1. Drücken Sie die METRONOME-Taste, um den Metronom-Einstellungsmodus zu verlassen.

Ändern der Betonung

1. Halten Sie die METRONOME-Taste gedrückt, bis das Instrument in den Metronom-Einstellungsmodus wechselt.
2. Drücken Sie die E.PIANO1-Taste – im Display erscheint die Akzentuierungs-Einstellung.
3. Wählen Sie die Akzentuierung mit der UP oder DOWN-Taste neben dem Display.

Es stehen drei Alternativen zur Auswahl: -oFF (keine Akzentuierung), on1 (Akzentuierung des ersten Taktschlags) und on2 (Glockenklang für den ersten Taktschlag): Standardeinstellung ist oFF.

HANDO1 HANDO2 EHANDO1 EHANDO2 HABIT/CLAY 2 VIRUS/DIVITAR ORGAN 1 OCEAN 2 STRINGS CHOL OFF 3 3 1.4

1. Drücken Sie die METRONOME-Taste, um den Metronom-Einstellungsmodus zu verlassen.

Tempo einstellen (Metronom-Einstellungsmodus)

1. Halten Sie die METRONOME-Taste gedrückt, bis das Instrument in den Metronom-Einstellungsmodus wechselt.
2. Drücken Sie die E.PIANO2-Taste – im Display erscheint das Tempo.
3. Wählen Sie das Tempo mit der UP oder DOWN-Taste neben dem Display.

Der Einstellbereich beträgt ♪ = 40–240: Standardeinstellung ist 120.

Um zur Standardeinstellung zurückzugelangen, drücken Sie die UP und DOWN-Tasten gleichzeitig.

PANOT PANOE ETANOE ETANOE HARRITISAY 2 VIRUS/GATAR ORGAN 1 ORGAN 2 THOMS CHOB 120 UP 3 3 METHNICANDI 1.4

1. Drücken Sie die METRONOME-Taste, um den Metronom-Einstellungsmodus zu verlassen.

Ändern des Metronomklangs

1. Halten Sie die METRONOME-Taste gedrückt, bis das Instrument in den Metronom-Einstellungsmodus wechselt.
2. Drücken Sie die HARPSI/CLAV-Taste – im Display erscheint der eingestellte Metronomsound.
3. Wählen Sie den Metronomsound mit der UP oder DOWN-Taste neben dem Display.

Sie haben die Auswahl zwischen 1 (akustisch) und 2 (elektronischer Sound): Standardeinstellung ist 1.

FUND1 FUND2 FUND3 FUND4 HATH/BUY VINT/SUITAR ORGAN 1 ORGAN 2 STRAW ORB UP DOG 3 3 METHENOME 1,4

1. Drücken Sie die METRONOME-Taste, um den Metronom-Einstellungsmodus zu verlassen.

Weitere Funktionen

Einstellung des Anschlags

Die Anschlagempfindlichkeit der Tastatur kann verändert werden.

Zum Ändern der Einstellungen halten Sie die TOUCH-Taste gedrückt und drücken Sie gleichzeitig die UP oder DOWN-Taste neben dem Display.

TUNG HONE TURNOPE FUNCTION 0.02 Laut Loudness Leicht Normal Schwer Ruhig Ruhig←Spielstärke→Laut

Display	Anschlagempfindlichkeit
1 Leicht. Selbst bei leichtem Anschlag können laute Noten gespielt werden.
2 Normal. Normaler Klavieranschlag.
3 Schwer. Nur bei sehr starkem Anschlag werden laute Noten gespielt.

Beim Ausschalten des Instruments wird wieder die normale Anschlagempfindlichkeit eingestellt.

Die Einstellungen gelten für alle Sounds.

Transponierung

Bisweilen kommt es vor, dass Stücke in einer schwierig zu spielenden Tonart geschrieben sind (z.B. mit vielen schwarzen Tasten) oder die Tonhöhe zur Abstimmung auf ein anderes Instrument oder einen Sänger verändert werden muss. In diesen Fällen können Sie transponieren (Tonhöhe verändern), um die Fingerläufe zu vereinfachen oder mit denselben Fingerläufen in einer anderen Tonhöhe zu spielen. Diese Funktion wird Transponierung genannt. Sie können die Transponierung in einem Bereich von 11 Halbtönen (10 Halbtönen*) vornehmen. Bei einer Transponierung um einen Halbton nach oben werden beim Spielen der links abgebildeten Noten die rechts abgebildeten Töne erzeugt.

Beim Ausschalten des Instruments wird die Transponierung wieder aufgehoben.

Halten Sie die TRANSPOSE-Taste gedrückt und drücken Sie eine Taste der Tastatur (F #6–F7(E7*)) für die gewünschte Transposition. Wird eine andere Klaviaturtaste als C7 gedrückt, leuchtet die TRANSPOSE-Taste auf und zeigt an, dass die Tastatur transponiert worden ist.

Die Transponierung der Tastatur erfolgt gemäß des Verhältnisses der gedrückten Tastaturtaste zu C7.

Um zur normalen Tonhöhe zurückzukehren, halten Sie die TRANSPOSE-Taste gedrückt und drücken Sie auf der Tastatur die C7. Die TRANSPOSE-Taste erlischt, und die Transposition ist zurückgesetzt.

RANDI SONE TRANSFER FUNCTION TOMO REFERENCE NUMBER CHEDU RANK VEE/SUEER ORGAN 1 ORGAN 2 STRONG CHOR 73-Tasten-Version C4 F6 C7 F7 E7*

* bei der 73-Tasten-Version.

Note Effekt
F#6-B6 6-1 Halbtöne nach unten
C7 Standardstimmung
C#7-F7(E7*) 1-5(4*) Halbtöne nach oben

Funktionsmodus

Die Stimmung sowie andere Tonhöhen-Einstellungen können im Funktionsmodus geändert werden.

Einstellen von Funktionen im Funktionsmodus

1. Drücken Sie die FUNCTION-Taste.

Die FUNCTION-Taste und die PIANO1-Taste leuchten auf.

1. Drücken Sie die Sound-Taste, die der gewünschten Funktion zugewiesen ist.

Im Display erscheinen die aktuellen Einstellungen.

1. Nehmen Sie die gewünschten Einstellungen vor.

2. Nachdem Sie die gewünschten Einstellungen vorgenommen haben, drücken Sie die FUNCTION-Taste, um zum Spielmodus zurückzukehren.

Die FUNCTION-Taste erlischt.

HAND SONG TRANSPORT FUNCTION TOUCH INSURANCE POWER CHANGES RANGE TRANS/VEGET/CHANGES 1 CHANGES 2 CHANGES 40.0 U 3 DOWN 3

Wenn das LP-380 ausgeschaltet wird, kehren alle Funktionen mit Ausnahme der Energiesparfunktion zur Standardeinstellung zurück.

Die Einstellungen gelten für alle Sounds.

Feinstimmung

Um die Stimmung des LP-380 der eines anderen Instruments anzupassen, können Sie die Stimmung in Intervallen von 0.5 Hz im Bereich von A4 = 427.5–452.5 Hz einstellen. 27,5–52,5 erscheint im Display. Standardtonhöhe ist A = 440 Hz, die Standardeinstellung lautet 40.0.

1. Wenn Sie den Funktionsmodus aufrufen, leuchtet die PIANO1-Soundtaste auf.

Nach dem Aufrufen des Funktionsmodus erscheint normalerweise die eingestellte Tonhöhe.

1. Wenn Sie die Tonhöhe ändern wollen, nachdem Sie bereits andere Einstellungen im Funktionsmodus vorgenommen haben, drücken Sie die PIANO1-Taste.

2. Wählen Sie die Tonhöhe mit der UP oder DOWN-Taste neben dem Display.

Drücken Sie gleichzeitig die UP und DOWN-Tasten, um zu 440 Hz zurückzukehren.

PAND SONG TANGFONG FUNCTION 1 TOUNG MELANET AVES CHONG 2 VINTY ZIDAL CHANG 1 CHANG 2 STING CHOB 400 3 3

Stimmung auswählen

Sie haben die Auswahl unter neun Stimmungen, darunter die wohltemperierte Stimmung, reine Stimmungen (Dur und Moll), klassische Stimmungen (Kirnberger und Werckmeister) sowie Stimmungen für orientalische und indische Musik.

Display	Stimmung
00	Wohltemperierte Stimmung (Standardeinstellung): Meistübliche Stimmung, bei der alle Halbtöne in gleiche Tonhöhenintervalle aufgeteilt sind.
01 Reine Stimmung [Dur]: Die Durtöne der entsprechenden Tasten sind perfekt gestimmt.
02 Reine Stimmung [Moll]: Die Molltöne der entsprechenden Tasten sind perfekt gestimmt.
03 Orientalisch: Stimmung nach Vierteltonintervallen für orientalische Musik.
04	Pythagoreisch: Antike griechische Stimmung, die sehr effektiv zum Spielen von Melodien ist. Sie ist absolut quintenrein, andere Intervalle hingegen – vor allem die Dur-Terz – sind unrein.
05 Werckmeister: Die Werckmeister III Tonleiter entstand in der Zeit des Spätbarocks zur Ermöglichung relativ freier Transponierungen.
06 Kirnberger: Die Kirnberger III Tonleiter dient hauptsächlich zum Stimmen von Cembali.
07 Slenro Tonleiter: Indonesische Gamelan-Tonleiter mit fünf Noten pro Oktave.
08 Pelog Tonleiter: Indonesische Gamelan-Tonleiter mit sieben Noten pro Oktave.

1. Rufen Sie den Funktionsmodus auf und drücken Sie die PIANO2-Taste.
   Die PIANO2-Soundtaste leuchtet auf, und im Display erscheint die aktuelle Stimmung (00).
2. Wählen Sie die Einstellung mit der UP-oder DOWN-Taste neben dem Display.

HAND SONG TRANSFORM FUNCTION 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Zum Thema "gedehnte Stimmung"

Zur Erzielung möglichst natürlicher Resonanzen wird bei den Klängen PIANO 1 und PIANO 2 eine "godehnte Stimmung" verwendet, um die Noten in den tiefen Bereichen etwas dunkler und in den hohen Bereichen heller klingen zu lassen. Akustische Klaviere werden von professionellen Klavierstimmern normalerweise auf diese Weise gestimmt.

Partnermodus-Einstellungen

1. Rufen Sie den Funktionsmodus auf und drücken Sie die E.PIANO1-Taste.
   Die E.PIANO1-Soundtaste leuchtet auf, und im Display erscheint die gewählte Einstellung (ein/aus).
2. Mit jedem Drücken der UP oder DOWN-Taste neben dem Display schalten Sie den Modus ein (on) oder aus (oFF).

TANGU TANGU TANGU PUMSIN 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Bei aktiviertem Partnermodus ist der PIANO1-Klang sowohl der rechten als auch der linken Tastaturhälfte zugewiesen, und die PIANO1-Taste leuchtet auf.

Gleichzeitig erscheint unten rechts im Display ein Punkt (Partnermodus-Anzeige).

Die rechte Hälfte der Tastatur von E4 bis C8(E7*) ist nun zwei Oktaven tiefer gestimmt (E2–C6(E5*)).

Die linke Hälfte der Tastatur von A0(E1*) bis E 4 ist nun zwei Oktaven höher gestimmt (A2(E3*)-E6).

* bei der 73-Tasten-Version.

Die Unterteilung für rechte und linke Hälfte der Tastatur sowie der Tonhöhenbereich können nicht geändert werden.

Im Partnermodus bleiben die Transpositionseinstellungen unwirksam. Zusätzlich werden Tastaturinformationen (Note On und Note Off) nicht durch MIDI übertragen.

Den Sound der linken Seite auswählen

Verlassen Sie den Funktionsmodus und drücken Sie die Soundtaste für den Sound, den Sie der linken Tastaturhälfte zuweisen möchten. Die rechte Hälfte der Tastatur bleibt auf PIANO1-Sound eingestellt.

In diesem Fall leuchtet nur die Soundtaste der linken Tastaturseite auf.

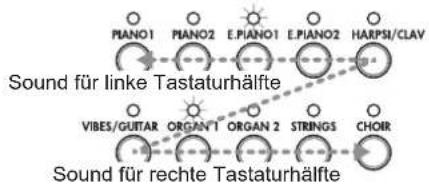

Sounds für rechte und linke Hälfte auswählen.

Verlassen Sie den Funktionsmodus und drücken Sie gleichzeitig die beiden Sound-Tasten der gewünschten Sounds. Die beiden gewählten Soundtasten leuchten auf.

Die am weitesten links oder oben liegende Sound-Taste wird der linken Seite der Tastatur zugewiesen, die andere (am weitesten rechts oder unten) der rechten.

Haben Sie beispielsweise E.PIANO1 und ORGAN1 ausgewählt, wird E.PIANO1 der linken und ORGAN1 der rechten Tastaturhälfte zugewiesen.

Um Sounds in verschiedenen Bänken zu verwenden, wählen Sie zuerst im Single-Modus die Bänke der entsprechenden Sound-Tasten.

Wird der Partnermodus deaktiviert und der Funktionsmodus verlassen, während linker und rechter Tastaturhälfte unterschiedliche Sounds zugewiesen sind, werden die Sounds ausgewählt, die den leuchtenden Tasten zugewiesen sind.

Den gleichen Sound (mit Ausnahme von PIANO1) den beiden Tastaturhälften zuweisen.

Verlassen Sie den Funktionsmodus und drücken Sie gleichzeitig zwei Soundtasten, wobei die weiter rechts liegende den gewünschten Sound bezeichnen soll. Drücken Sie anschließend die weiter rechts liegende Taste erneut. Wenn Sie beispielsweise die PIANO2 und ORGAN1-Tasten gedrückt haben, drücken Sie die ORGAN1-Taste erneut, um den ORGAN1-Sound beiden Hälften der Tastatur zuzuweisen.

Die Laustärke von rechter und linker Hälfte einstellen

Wenn Sie die Sounds für linke und rechte Tastaturhälfte geändert haben, können Sie die Lautstärke des jeweiligen Sounds einstellen. Genaueres dazu finden Sie im Abschnitt „Lautstärkeverhältnis der Layer einstellen“ auf Seite 47.

Mit Dämpfer spielen

Das Dämpferpedal und das Softpedal können als separate Dämpferpedale für die rechte bzw. linke Tastaturhälfte verwendet werden.

Dämpfer: Dient als Dämpferpedal für den Spieler an der rechten Hälfte der Tastatur.

Sostenuto: Nicht verwendet

Soft: Dient als Dämpferpedal für den Spieler an der linken Hälfte der Tastatur.

Lautstärkeverhältnis der Layer einstellen

Sie können das Lautstärkeverhältnis der Sounds im Layer-Modus (oder im Partnermodus) einstellen. Der Einstellbereich beträgt 1 – 9 ... 9 – 9... 9 – 1, wobei die Zahl links für Layer 1 (oder die linke Tastaturhälfte) und die Nummer rechts für Layer 2 (oder die rechte Tastaturhälfte) gilt. Standardeinstellung ist 9 – 9.

1. Rufen Sie den Funktionsmodus auf und drücken Sie die E.PIANO2-Taste.

Die E.PIANO2-Soundtaste leuchtet auf, und im Display erscheint das eingestellte Lautstärkeverhältnis (9 – 9).

1. Stellen Sie das Lautstärkeverhältnis mit der UP oder DOWN-Taste neben dem Display ein.

Um zur Standardeinstellung zurückzugelangen, drücken Sie die UP und DOWN-Tasten gleichzeitig.

HAND HAND TRANSFORM FUNCTION TOUCH RELIANCE REVERSE CHOCOL PAN01 PAN02 8 PAN03 8 PAN04 8 PAN05/QUAY 1 VISTA/QUAY ORGAN 1 ORGAN 2 PAN01 CHOC 9 - 9 UP 2 DON 2

Falls der Single-Modus eingestellt ist, erscheint im Display ---, und es kann keine Einstellung vorgenommen werden.

Die Oktaven der Layer einstellen

Im Layer-Modus können Sie die Oktaven für jeden Sound einstellen. Der Einstellbereich für jeden Sound beträgt ±1 Oktave, im Display angezeigt durch -01, 00 und 01, Standardeinstellung ist 00.

1. Rufen Sie den Funktionsmodus auf und drücken Sie die HARPSI/CLAV-Taste.

Die HARPSI/CLAV-Soundtaste leuchtet auf, und der Layer (L1), dessen Oktave eingestellt werden soll, erscheint im Display.

1. Wählen Sie den Layer mit der UP oder DOWN-Taste neben dem Display.

L1 bezeichnet Layer 1, L2 bezeichnet Layer 2.

1. Drücken Sie die BANK-Taste.

Im Display erscheint die aktuell eingestellte Oktave (00).

1. Wählen Sie eine andere Oktave mit der UP oder DOWN-Taste neben dem Display.

Um zur Standardeinstellung zurückzugelangen, drücken Sie die UP und DOWN-Tasten gleichzeitig.

Um die Oktave des anderen Layers zu ändern, drücken Sie die HARPSI/CLAV-Taste, um den entsprechenden Layer auszuwählen.

TOMO SONG TRANSFONE FUNCTION 3 TOLERANCE REVERSE CHINESE 3 TOMO1 FLOWER FTAMO2 FLOWER FLAIR/CLAY 3 WIND/REVEAR ONGAN 1 ONGAN 2 STICKEN 1 L I UP 2A DOWN 2A

Falls der Single-Modus eingestellt ist, erscheint im Display ---, und es kann keine Einstellung vorgenommen werden.

Pedalzuweisung für Layer

Im Layer-Modus können Sie einstellen, auf welchen Sound das Dämpferpedal wirkt.

Folgende Einstellungen sind möglich: nur auf den Sound von Layer 1 (o --), nur auf den Sound von Layer 2 (-- o), auf beide Sounds (o - o).

Standardeinstellung ist o - o.

1. Rufen Sie den Funktionsmodus auf und drücken Sie die VIBES/GUITAR-Taste.

Die VIBES/GUITAR-Soundtaste leuchtet auf, und im Display erscheint die Dämpfereinstellung (o - o).

1. Wählen Sie den Dämpfereinstellung mit der UP oder DOWN-Taste neben dem Display.

FAND SONG TALENSIDE FUNCTION TOLER RELIANCE RIVER CHICKS BANK FANDE1 FANDE2 FANDE3 FANDE4 HARPE/VEAV VIRUAL/VEAL ORGAN 1 ORGAN 2 ORGAN CHICK 0 - 0 1 2 2

Falls der Single-Modus eingestellt ist, erscheint im Display ---, und es kann keine Einstellung vorgenommen werden.

Energiesparfunktion deaktivieren und aktivieren

Falls 30 Minuten lang keine Taste gedrückt wird oder falls solange keine automatische Wiedergabe erfolgt, schaltet sich das Instrument automatisch aus. Sie können diese Funktion deaktivieren (oFF). Werksseitig ist diese Funktion aktiviert. Falls Sie diese Einstellung ändern, wird die neue Einstellung gespeichert und bleibt auch nach dem Ausschalten des LP-380 gültig.

1. Rufen Sie den Funktionsmodus auf und drücken Sie die ORGAN1-Taste.

Die ORGAN1-Soundtaste leuchtet auf, und im Display erscheint die Einstellung (on).

1. Schalten Sie die Funktion mit der UP oder DOWN-Taste neben dem Display aus bzw. ein, falls Sie diese wieder aktivieren wollen.

HAND SONG TRANSFORM FUNCTION TOVER RELIANCE VENER CHOWA RANK YOUN/VEGETABLE GROWN 1 XONAN 2 ENHIND CHOW HAND1 HAND2 E/MAND1 HAND3 HARLOT/VEGET a n UP 2 2

MIDI

Was ist MIDI?

MIDI ist die Abkürzung für Musical Instrument Digital Interface. Dies ist ein internationaler Standard für die Verbindung und die Datenübertragung zwischen elektronischen Instrumenten, Computern und anderen Geräten.

Was leistet MIDI?

Dank MIDI können Sie das LP-380 zur Steuerung anderer Instrumente, oder umgekehrt, andere Instrumente zur Steuerung des LP-380 einsetzen und einen Sequenzer zur Kreation komplexer Musikstücke benutzen.

Wenn Sie die Tastatur oder das Pedal des LP-380 benutzen oder einen Klang selektieren, werden die Noten, die Pedalaktivierung und die Klangänderungen an ein anderes Instrument übertragen oder von einem Sequenzer aufgenommen.

Anschlüsse

Im Fachhandel erhältliche MIDI-Kabel dienen zur Übertragung von MIDI-Daten. Verbinden Sie mit diesen Kabeln die MIDI-Anschlüsse am LP-380 mit den MIDI-Anschlüssen des externen MIDI-Geräts, mit dem MIDI-Daten ausgetauscht werden sollen. Es gibt zwei Typen von MIDI-Anschlüssen.

MIDI IN-Anschluss

Dieser Anschluss empfängt MIDI-Meldungen.

Der MIDI IN-Anschluss erlaubt es Ihnen, Sounds vom LP-380 von einem externen MIDI-Gerät zu spielen (z.B. MIDI-Keyboard oder Sequenzer). Verwenden Sie ein MIDI-Kabel zum Verbinden des MIDI IN-Anschlusses des LP-380 mit dem MIDI OUT-Anschluss des externen MIDI-Geräts.

MIDI OUT-Anschluss

Dieser Anschluss gibt MIDI-Meldungen aus.

Der MIDI OUT-Anschluss erlaubt Steuerung eines externen MIDI-Geräts mit vom LP-380 ausgegebenen MIDI-Meldungen. Verwenden Sie ein MIDI-Kabel zum Verbinden des MIDI OUT-Anschlusses des LP-380 mit dem MIDI INAnschluss des externen MIDI-Geräts.

MIDI-Funktionsmodus

Beim Einschalten des LP-380 sind die MIDI-Parameter auf Sendekanal 1, sämtliche Empfangskanäle (1–16), Local On und Omni Off eingestellt.

Sie können diese Einstellungen im MIDI-Funktionsmodus ändern.

Einstellen von Parametern im MIDI-Funktionsmodus

1. Halten Sie die FUNCTION-Taste bei nicht aktiviertem Funktionsmodus gedrückt.

Die PIANO1-Taste leuchtet auf, und im Display erscheint der aktuell eingestellte MIDI-Kanal (C01). Die FUNCTION-Taste blinkt.

1. Drücken Sie die Sound-Taste, die dem gewünschten Parameter zugewiesen ist.

Im Display erscheinen die aktuellen Einstellungen.

1. Nehmen Sie die gewünschten Einstellungen vor.

2. Nachdem Sie die gewünschten Einstellungen vorgenommen haben, drücken Sie die FUNCTION-Taste, um zum Spielmodus zurückzukehren. Die FUNCTION-Taste erlischt.

THAND SONG TRANSPORT FUNCTION 1.4 TOUCH BEHAVIOR SEVER RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE

Beim Ausschalten des LP-380 werden sämtliche Parameter auf ihre Standardeinstellungen zurückgestellt.

Die MIDI-Kanäle ändern

Daten können über die MIDI-Kanäle 1 bis 16 (C01–C16) gesendet und empfangen werden.

Beim Einschalten des LP-380 wird automatisch Sendekanal 1 (C01) ausgewählt.

- Wenn Sie den MIDI-Funktionsmodus aufrufen, leuchtet die PIANO1-Soundtaste auf. Nach dem Aufrufen des MIDI-Funktionsmodus erscheint normalerweise die MIDI-Kanaleinstellung. Wenn Sie die MIDI-Kanaleinstellung ändern wollen, nachdem Sie bereits andere Einstellungen im MIDI-Funktionsmodus vorgenommen haben, drücken Sie die PIANO1-Taste.

Im Layer-Modus bestimmen Sie durch Auswahl des Sendekanals den Kanal für Layer 1. Als Sendekanal für Layer 2 wird automatisch der nächste Kanal eingestellt. Haben Sie beispielsweise MIDI-Kanal 7 für den Sound von Layer 1 ausgewählt, wird automatisch MIDI-Kanal 8 dem Sound von Layer 2 zugewiesen. Haben Sie den MIDI-Kanal 16 für den Sound von Layer 1 ausgewählt, wird Kanal 1 dem Sound von Layer 2 zugewiesen.

Local On/Off

Ist Local On eingestellt, werden beim Spielen der Tastatur des LP-380 sowohl ein Sound wiedergegeben als auch MIDI-Daten gesendet. Ist Local Off eingestellt, ist beim Spielen der Tastatur des LP-380 nichts zu hören – es werden allein MIDI-Daten gesendet. Normalerweise ist dieser Parameter auf Local On eingestellt (Standardeinstellung: on).

Wenn Sie das LP-380 als Master-Keyboard nutzen möchten, beispielsweise um ein angeschlossenes MIDI-Instrument (Keyboard, Soundmodul etc.) zu spielen, sollten Sie Local Off einstellen. In diesem Fall bleibt das LP-380 stumm und der Sound kommt vom angeschlossenen MIDI-Instrument. Wählen Sie die Einstellung Local Off (oFF), wenn Sie das LP-380 als Soundmodul nutzen, beispielsweise wenn das LP-380 an einen Sequencer angeschlossen wird, bei dem Echo Back eingestellt ist (eine Funktion, die die vom Sequencer empfangenen Daten zurücksendet), um Rückkopplungen zu vermeiden.

- Rufen Sie den MIDI-Funktionsmodus auf und drücken Sie die PIANO2-Taste.

Die PIANO2-Soundtaste leuchtet auf, - und im Display erscheint die Einstellung für Local On/Off (on).

Aktivieren/Deaktivieren des Program-Change-Filters (Senden/Empfangen)

Durch Senden einer MIDI-Change-Nummer können Sie von Ihrem LP-380 aus zwischen Programmen angeschlossener MIDI-Instrumente wechseln. Umgekehrt können Sie auch durch Empfangen einer MIDI-Change-Nummer vom angeschlossenen MIDI-Instrument zwischen Programmen Ihres LP-380 wechseln.

Mehr zu den Program-Change-Nummern und den entsprechenden Sounds finden Sie weiter unten in der „Tabelle der Sounds und der entsprechenden Program-Change-Nummern“. Um Program-Change-Befehle zu senden/ empfangen, müssen Sie diese Funktion deaktivieren (oFF: Standardeinstellung). Um die Befehle nicht zu senden/ empfangen, aktivieren Sie diese Funktion (on).

- Rufen Sie den MIDI-Funktionsmodus auf und drücken Sie die E.PIANO1-Taste.

Die E.PIANO1-Soundtaste leuchtet auf, und im Display erscheint die Einstellung (oFF).

Program-Change-Befehle senden

Wenn Sie mit den Sound- und BANK-Tasten des LP-380 einen Sound auswählen, wird die entsprechende MIDI-Program-Change-Nummer gesendet.

Program-Change-Befehle empfangen

Wenn das LP-380 einen Program-Change-Befehl empfängt, ändert sich der Sound gemäß der empfangenen MIDI-Program-Change-Nummer.

Wird eine inkompatible Program-Change-Nummer empfangen, ändert sich der Sound des LP-380 nicht.

Tabelle der Sounds und der entsprechenden Program-Change-Nummern

CC0: Bank Select (MSB) für alle Sounds ist eingestellt auf 121.

Taster Bank		CC32	PC	Klang
PIANO1 1 1 0 Klassisches		Piano
		Flügel
		3 0 1		Jazz Piano
PIANO2 1 2 0				Live Piano
		Honky-Tonk
		Elektr. Flügel
E.PIANO1	1 0 4	Stage E-Piano
	2 1 4	Bright E-Piano
	3 3 4	Tremolo EP
E.PIANO2	1 0 5	Dig. E-Piano
	2 2 4	60's E-Piano
	3 1 5	Dig.E-Piano2
HARPSI/CLAV	1 0 6	Harpsichord
	2 0 7	Clav.
	3 1 7	Synth Clav
VIBES/GUITAR	1 0	11	Vibraphon
	2 0	12		Marimba
	3 0	24	Akustikgitarre
ORGAN1	1 0	16	Jazzorgel 1
	2 1	16	Jazzorgel 2
	3 0	17	Jazzorgel 3
ORGAN2	1 0	19	Pfeifenorgel 1
	2 1	19	Pfeifenorgel 2
	3 2	19	Positivorgel
STRINGS	1 0	48	Streicher
	2 0	50	Kinostreicher
	3 1	50	Analoge Streicher
CHOIR	1 0	52	Aah Chor
	2 1	52	Ooh Stimmen
	3 2	52		Klassischer Chor

Aktivieren/Deaktivieren des Control-Change-Filters (Senden/Empfangen)

Es können auch Steuerungsbefehle, beispielsweise durch Bedienung des Dämpferpedals des LP-380 an ein angeschlossenes externes MIDI-Instrument gesendet werden; umgekehrt können Sie auch das LP-380 vom externen MIDI-Instrument aus steuern.

Um Control-Change-Befehle zu senden/empfangen, müssen Sie diese Funktion deaktivieren (oFF: Standardeinstellung). Um die Befehle nicht zu senden/empfangen, aktivieren Sie diese Funktion (on).

- Rufen Sie den MIDI-Funktionsmodus auf und drücken Sie die E.PIANO2-Taste.

Die E.PIANO2-Soundtaste leuchtet auf, und im Display erscheint die Einstellung (oFF).

Das LP-380 als multitimbrales Soundmodul verwenden

Sie können das LP-380 als 16-teiliges multitimbrales Soundmodul nutzen, indem Sie seinen internen Klanggenerator von einem externen MIDI-Instrument aus steuern.

1. Verbinden Sie mit einem MIDI-Kabel den MIDI IN-Anschluss des LP-380 mit dem MIDI OUT-Anschluss eines Sequencers oder eines anderen MIDI-Instruments.
2. Senden Sie MIDI-Daten vom angeschlossenen Sequenzer oder einem anderen MIDI-Instrument. Hinweise zum Senden von Daten finden Sie in der Bedieungsanleitung Ihres Sequencers oder des entsprechenden MIDI-Instruments.
3. Wenn das LP-380 neben den Performance-Daten einen Program-Change-Befehl empfängt, spielt es im Sound, der der empfangenen Programmnummer entspricht.

Falls Sie das LP-380 nicht als multitimbrales Soundmodul nutzen wollen, deaktiveren Sie diese Funktion (oFF).

- Rufen Sie den MIDI-Funktionsmodus auf und drücken Sie die HARPSI/CLAV-Taste.

Die HARPSI/CLAV-Soundtaste leuchtet auf, und im Display erscheint die Einstellung (on = Standardeinstellung).

Anhang

Fehlerbeseitigung

Sollte während des Gebrauchs des Instruments eines der nachfolgend beschriebenen Probleme auftreten, kontrollieren Sie es sorgfältig und versuchen Sie, die Störung anhand der Vorschläge und Tipps zu beseitigen. Wenn das Instrument weiterhin nicht einwandfrei funktionieren sollte, wenden Sie sich bitte an Ihren Händler.

Das Instrument kann nicht eingeschaltet werden

- Schließen Sie das Netzteil ordnungsgemäß an das LP-380 und die Steckdose an.

Instrument bleibt stumm

• Ist das Lautsprecherkabel der Lautsprecherbox auf dem Ständer korrekt an die Lautsprecherbuchse am LP-380 angeschlossen?
• Versichern Sie sich, dass die Lautstärke nicht auf MIN eingestellt ist. Regulieren Sie die Lautstärke ggf. auf ein angemessenes Niveau.
• Versichern Sie sich, dass die MIDI Local Funktion nicht auf OFF eingestellt ist. Sollte dies der Fall sein, stellen Sie ON ein (oder schalten Sie das Instrument aus und anschließend wieder ein).
• Schauen Sie nach, ob eventuell ein Stecker mit einer PHONES-Buchse verbunden ist. Dann sind die Lautsprecher nämlich stummgeschaltet. Ziehen Sie den Stecker also aus der Buchse.

Noten sind unterbrochen

- Sie haben die maximale Polyphonie überschritten. Sie im Abschnitt „Hinweise zur maximalen Polyphonie.“

Die Tonlage oder der Ton des Klavies klingt in manchen Tonalregionen falsch

- Die Piano-Sounds des LP-380 replizieren den Sound eines echten Klaviers so treu wie möglich. Das bedeutet, dass in manchen Regionen der Tastatur das Gefühl entstehen kan, dass die Obertöne stärker erscheinen oder Ton oder Tonlage falsch wirkt. Dies ist keine Fehlfunktion.

Das angeschlossene MIDI-Instrument reagiert nicht auf gesendete MIDI-Daten.

- Überprüfen Sie, ob alle MIDI-Kabel korrekt angeschlossen sind. Überprüfen Sie, ob das LP-380 die MIDI-Daten auf dem gleichen Kanal empfängt, wie das MIDI-Instrument.

Hinweise zur maximalen Polyphonie

Falls die Anzahl der gleichzeitig gespielten Noten die maximale Polyphonie überschreitet, gehen einige Noten verloren, da das LP-380 mit einem Algorithmus ausgestattet ist, der die erste gespielte Note stoppt, um den später gespielten Noten Priorität einzuräumen. Manche Einzelsounds des LP-380 werden von zwei oder mehreren Oszillatoren generiert (die zur Klangerzeugung einer Note zusammengeschaltet sind). Sounds, die von nur einem Oszillator generiert werden, beispielsweise die Sounds in den Bänken 1 und 2 von VIBES/GUITAR, haben eine maximale Polyphonie von 120 Noten. Sounds, die von zwei Oszillatoren generiert werden, beispielsweise die Sounds in den Bänken 1 und 2 von PIANO2 sowie in den Bänken 1 und 3 von E.PIANO2, haben eine maximale Polyphonie von 60 Noten.

120 ÷ Anzahl der Soundoszillatoren = Maximale Polyphonie

Sie sollten sich der maximalen Polyphonie stets bewusst sein und vor allem im Layer-Modus oder bei der Verwendung eines Dämpferpedals die Sounds dementsprechend auswählen.

Technische Daten

Tastatur RH3 (gewichtete Hammertastatur 3) Tastatur: 88 Tastatur (A0–C8)/73 Tastatur (E1–E7)

Anschlagempfindlichkeit Leicht, normal, schwer

Tonhöhe Transponierung, Feinstimmung

Stimmung Neun Stimmarten

Klangerzeugung Stereo PCM System

Polyphonie 120 Noten (max.)

Sounds 30 Sounds (10 x 3 Bänke)

Effekte Brilliance, Reverb, Chorus (jeweils 3 Stufen)

Demo 30 (Sound-Demosong x 10, Piano-Song x 20)

Metronom

Regler für Tempo, Taktart, Metronomklangs, Betonung und Lautstärke

Pedal Haltepedal*, Sostenutopedal, Softpedal* (half-pedaling unterstützt)

Anschlüsse

LINE OUT, MIDI (IN, OUT), Kopfhörer x 2, PEDAL, SPEAKER

Regler

Netzschalter, VOLUME, PIANO SONG, TRANSPOSE, FUNCTION, TOUCH, BRILLIANCE, REVERB, CHORUS, BANK, Sound × 10, UP, DOWN, METRONOME

Ausgangleistung 22 W × 2

Lautsprecher 10 cm x 2

Stromversorgung DC 19 V

(Netzteil mitgeliefert)

Leistungsaufnahme 15 W

Abmessungen (B x T x H)

88-Tasten-Version: 1355 × 351 × 772 mm 1355 × 351 × 936 mm (mit geöffnetem Tastaturdeckel)

73-Tasten-Version: 1135 × 351 × 772 mm 1135 × 351 × 936 mm (mit geöffnetem Tastaturdeckel)

Gewicht 88-Tasten-Version: 37 kg (inklusive Ständer) 73-Tasten-Version: 32 kg (inklusive Ständer)

Included accessories Netzteil (⊖⊕), Netzkabel, Ständer, Pedaleinheit

- Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

Montage des Ständers

⚠ Vorsicht

- Bitten Sie mindestens eine Person, Ihnen bei der Montage des Ständers zu helfen.

Vorsicht beim Zusammenbau

Im Sinne eines ordnungsgemäßen und sicheren Zusammenbaus müssen Sie folgende Punkte beachten.

- Führen Sie die Montageschritte in der angegebenen Reihenfolge aus und sorgen Sie dafür, dass alle Teile richtig herum miteinander verbunden werden.

Weitere Vorsichtsmaßnahmen

Bitte überprüfen Sie nach dem Zusammenbau folgendes.

- Lockere Schrauben

Nach und nach löst sich die eine oder andere Schraube eventuell ein wenig.

Deshalb sollten Sie regelmäßig überprüfen, ob alle Schrauben noch gut festsitzen. Wenn Sie den Eindruck haben, dass der Ständer wacklig wird, haben sich eventuell ein paar Schrauben gelöst. Diese müssen Sie dann festdrehen.

- Wenn Sie das Digitale Piano transportieren wollen

Um das Instrument samt Ständer zu transportieren, ziehen Sie erst das Netzkabel ab und schließen Sie den Tastaturdeckel. Heben Sie das Instrument nun mindestens zu zweit an und achten sie darauf, es beim Transport möglichst waagrecht zu halten.

- Demontage

Wenn Sie den Ständer demontieren müssen, verfahren Sie bitte in umgekehrter Reihenfolge wie beim Zusammenbau. Bewahren Sie alle Schrauben und anderen Teile an einem sicheren Ort auf, um sie nicht zu verlieren.

Legen Sie das LP-380 vor der Demontage des Ständers immer auf den Boden.

Montageschritte

Sie benötigen einen Kreuzschlitzschraubenzieher (+).

1. Legen Sie die Schutzhülle, mit der das LP-380 umhüllt war auf den Boden und legen Sie das LP-380 mit der Rückseite auf die Hülle.

Legen Sie außerdem Lappen, Tücher, Zeitungen o. Ä. unter den Ständer, um bei der Montage und dem anschließenden Aufstellen mit den Händen leichter unter das LP-380 greifen zu können.

Achten Sie darauf, dass der Tastaturdeckel des LP-380 sich bei der Montage nicht öffnet.

LP-380 Schutzhülle

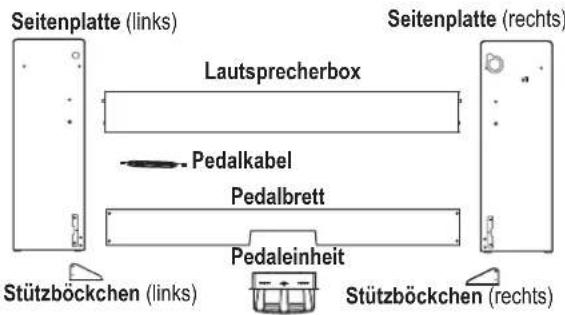

1. Überprüfen Sie zuerst, ob folgende Teile alle vorhanden sind.

73 Die 73-Tasten-Version verfügt über kein Pedalbrett. Zudem verfügt sie an der Innenseite der Seitenplatten über keine Halterungen zum Befestigen des Pedalbretts.

Seitenplatte (links) Lautsprecherbox Pedalkabel Pedalbrett Pedaleinheit Stützböckchen (links) Seitenplatte (rechts) Stützböckchen (rechts)

73 Bei der 73-Tasten-Version sind es vier Schrauben (M4). Zudem ist kein Druckniet beigefügt.

Schrauben (M6): 6 Stück

Druckniet: 1 Stück

Schrauben (M4):

6 Stück

Kappen:

6 Stück

Kabelhalter: 1 Stück

1. Befestigen Sie das LP-380 und die Lautsprecherbox mit acht M6-Schrauben an den linken und rechten Seitenplatten.

Stellen Sie die Lautsprecherbox so auf, dass das Lautsprecherkabel sich an der linken Seite befindet. In dieser Position zeigen die Lautsprecher zu Ihnen hin (und Sie blicken auf die mit Stoff bezogene Seite).

Schrauben Sie nun zuerst die rechte und anschließend die linke Seitenplatte locker an*.

* Ziehen Sie die Schrauben nur leicht an und lassen Sie etwa 2 mm Spiel.

Schrauben (M6) LP-380 mit Stoff bezogene Seite Lautsprecherbox Positionierungshilfe Schrauben (M6) Seitenplatte (links) Seitenplatte (rechts)

Achten Sie darauf, sich nicht die Finger zu klemmen.

1. Schließen Sie das Pedalkabel in der richtigen Polung an den Anschluss an der Unterseite der Pedaleinheit an und klemmen Sie es in den Schlitz an der Pedaleinheit.

Drücken Sie beim Anschließen oder Abziehen den Sicherungsriegel des Pedalkabelsteckers.

73 Die Pedaleinheit für die 73-Tasten-Version ist anders gestaltet, wird aber auf dieselbe Weise angeschlossen.

88-Tasten-Version Sicherungsriegel

73-Tasten-Version

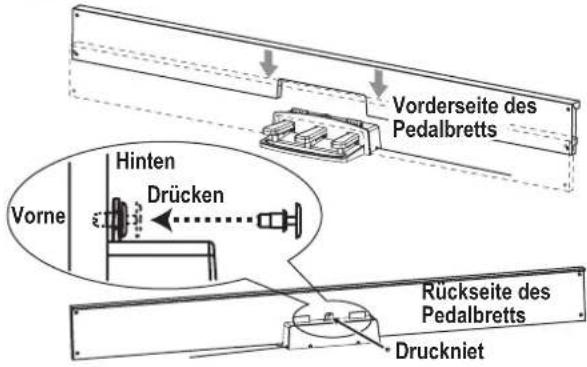

1. Bei der 88-Tasten-Version schieben Sie die Pedaleinheit in die Aussparung des Pedalbretts und befestigen diese, indem Sie den Druckniet in das Loch (oberhalb der Aussparung) auf der Rückseite des Pedalbretts drücken. Nachdem Sie das Pedalkabel eingeklemmt haben, heben Sie das Pedalbrett an, um sicherzustellen, dass die Pedale nicht herunterfallen Der Druckniet verhindert, dass die Pedaleinheit sich unbeabsichtigt vom Pedalbrett löst. Er kann nicht wie eine Schraube festgezogen werden.

73 Bei der 73-Tasten-Version entfällt dieser Arbeitsschritt.

Vorderseite des Pedalbretts Hinten Drücken Vorne Rückseite des Pedalbretts Druckniet

1. Bei der 88-Tasten-Version befestigen Sie das Pedalbrett (mitsamt der daran befestigten Pedaleinheit) mit vier M4-Schrauben an den Halterungen an der Innenseite der Seitenplatten.

73 Bei der 73-Tasten-Version entfällt dieser Arbeitsschritt.

Schrauben (M4) Schrauben (M4)

1. Stellen Sie zu zweit das Instrument mit montiertem Ständer auf.

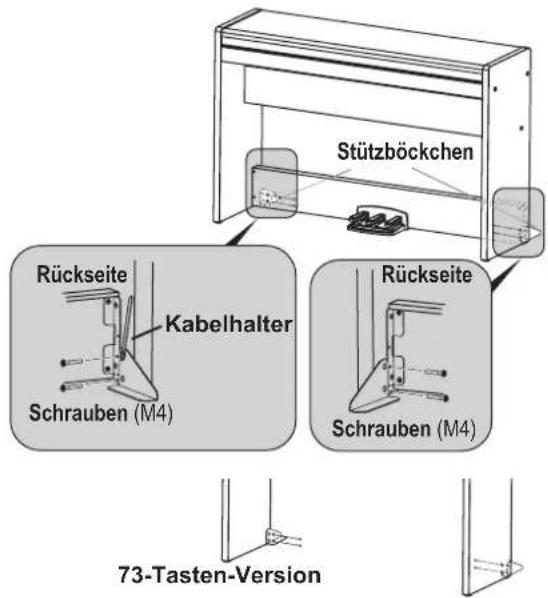

2. Sollten Sie in jedem Fall die beiliegenden Stützböckchen an beiden Seitenplatten montieren. Und der Stützböckchen an der linken Seite des Kabelhalter zu diesem Zeitpunkt befestigt. Achten Sie darauf, dass die Unterseite der Seitenplatten und der montierten Stützböckchen auf gleicher Höhe liegen.

Stützböckchen Rückseite Kabelhalter Schrauben (M4) Rückseite Schrauben (M4) 73-Tasten-Version

1. Ziehen Sie nun alle in Schritt 3 und 6 nur leicht angezogenen Schrauben fest. Positionieren Sie die linken und rechten Seitenplatten horizontal und vertikal gleich, bevor Sie die Schrauben an Ihrem LP-380 fest anziehen.

2. Vergewissern Sie sich erneut, dass der Ständer press anliegt und gerade steht und dass alle Schrauben fest angezogen sind.

3. Versehen Sie die Schraubköpfe an der rechten und linken Seitenplatte mit Kappen.

Kappen

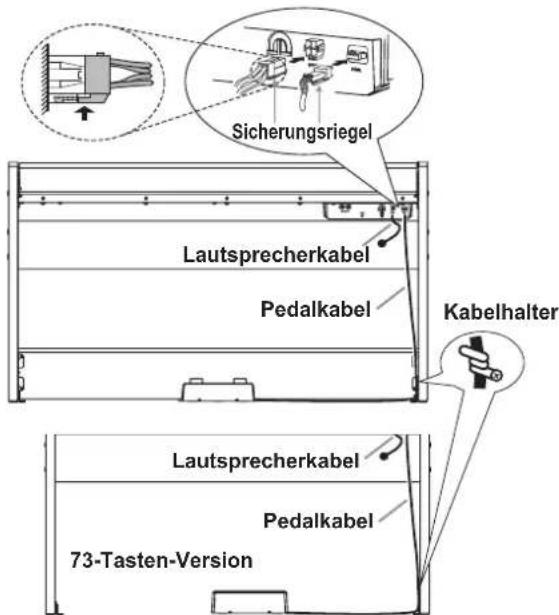

1. Schließen Sie das Pedalkabel und das Lautsprecherkabel an den entsprechenden Buchsen der Anschlussfelds auf der Rückseite des LP-380 an. Achten Sie beim Anschluss des Pedalkabels und des Lautsprecherkabels auf die richtige Polung der Stecker. Drücken Sie beim Anschließen oder Abziehen den Sicherungsriegel des Pedalkabelsteckers oder Lautsprecherkabels.

Sicherungsriegel Lautsprecherkabel Pedalkabel Kabelhalter Lautsprecherkabel Pedalkabel 73-Tasten-Version

1. Sichern Sie das Pedalkabel mit dem Kabelhalter. Achten Sie beim Sichern des Kabels am Kabelhalter, dass die Stecker keiner zu hohen Zugbelastung ausgesetzt sind.

2. Schließen Sie das Netzkabel an das Netzteil an. Verbinden Sie das Netzteilkabel anschließend mit der DC IN-Buchse und wickeln Sie das Kabel um den Kabelhaken am Piano. Siehe „Anschließen ans Netz“ auf Seite 39.

3. Stellen Sie das LP-380 an den gewünschten Ort. Wählen Sie einen ebenen und stabilen Aufstellungsort.

73 Bei der 73-Tasten-Version sind Pedaleinheit und Ständer getrennt, und es muss nur das Pedalkabel am Ständer befestigt werden. Vorsicht beim Transport des digitalen Pianos!

Achten Sie beim Aufstellen des Instruments darauf, dass weder das Netzteilkabel noch das Pedalkabel gequetscht werden.

Im Sinne einer optimalen Standfestigkeit sollten Sie unbedingt die beiliegenden Stützböckchen verwenden.

Überprüfung nach Montage

- Sind bestimmte Teile übrig geblieben? Wenn noch Dinge übrig sind, müssen Sie nachschauen, an welchen Stellen Sie etwas vergessen haben. Alles Zubehör muss angebracht werden.

- Alle Schrauben müssen festgedreht werden.

Precauciones

Ubicación
