BEDIENUNGSANLEITUNG CXD4.2 QSC

CXD4.2-4-Kanal-,1.600-W-Verstärker

CXD4.3-4-Kanal-,2.500-W-Verstärker

CXD4.5-4-Kanal, 5.000-W-Versteller

ERLÄUTERUNG DER SYMBOLE

Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die personliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, konnen Körpersverletzungen oder tändliche Verletzungen die Folge sein.

Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden bettreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die eventuell nicht von der Garantie gedeckt sind.

Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens uerländlich sind.

Der Begriff HINWEIS verweist auf weitere nützliche Informationen.

Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandsein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein konnen, um einen elektrischen Schlag zu verursachen.

Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandsein wichtiger Sicherheits-, Betriebs- und Wartungsanleitungen in thisem Handbuch aufmerksam machen.

WICHTIGESICHERHEITSHINWEISE

ACHTUNG! ZUR VERmEldUNG VON BRAndEN UND STROMsCHlagen dARf DIese AUSRtUNG WEdER REGEN NOCH FEUCHTIGeIT AUSGESETZ WERdEN.

DE

• These Anleitung gut aufbewahren.
  Alle Warnhinweise beacht.
  Alle Anweisungen befolgen.
• Dieses Gerät nicht in Wassernähe verwenden.
  Nur mit einem trockenen Tuch reinigen.
• Keine Luftungsöffnungen blockieren. Zur Installation die Anleitung des Herstellers beachten.
• Nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmluftschiebern, Öfen oder anderen Geräten (einschließlich Verständern) aufstellen, die Wärme abstrahlen.
  Die Sicherheitsfunktion des Schutzkontaktsteckers nicht außer Kraft setzen. Ein Stecker mit Verpolschutz verfügt über zwei Stiffe, von denen einer breiter ist als der andere (nur für USA/Kanada). Ein Schutzkontaktstecker besitzt zwei Stiffe und einen Erdungspol (nur für USA/Kanada). Der breite Stift bzw. der dritte Pol ist zu ihrer Sicherheit vorgesehen. Wenn der im Lieferumfang enthaltene Stecker nicht in ihre Steckdose passst, ist diese veraltet und muss von einem Elektriker ersetzt werden.
  Das Netzkabel so verlegen, dass niemand darauf auftreten oder es eingeklemmt werden kann. Dies gilt insbesondere fur Stecker, Steckdosen und die Stelle, an der das Kabel aus dem Gerat austritt.
  Nur vom Hersteller spezifiziertes Zubehor verwenden.
  Das Netzkabel these Gerats wahrend Gewittern, oder wenn es langere Zeit nicht benutzt wird, von der Steckdose abziehen.
  Wartungsarbeiten nur von qualifiziertem Instandhaltungspersonal ausfuhren lessen. Das Gerat muss immer dann gewartet werden, wenn es auf irgende Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, Flüssigkeiten auf dem Gerät verschüttet wurden oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht normal Funktioniert oder fallen gelassen wurde.
• Der Gerätekoppler bzw. der Netzstecker fungiert als Netzstrom-Trennvorrichtung und muss nach der Installation jederzeit betriebsfähig sein.
  Alle anwendbaren ortlichen Vorschriften beachten.
  In Zweifelsfallen oder bei Fragen zur Installation eines Gerats sollenn Sie einen qualifizierten Techniker hinzuziehen.

FCC-Erklärung

HINWEIS: Dieses Gerät wurde getestet und gemäß Teil 15 der FCC-Regeln als in Übereinstimmung mit den Grenzwerten für ein digitales Gerät der Klasse A befindlich befinden. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Empfangsstörungen bei einer Installation des Geräts in Gewerbegebieten bieten. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht in Übereinstimmung mit der Gebrauchsanleitung installiert und benutzt wird, kann es Störungen der Funkkommunikation verursachen. Der Betrieb these Geräts in Wohnbereichen hat wahrscheinlich Störzahlungen zur Folge. In thisem Fall muss der Benutzer die Störungen auf eigene Kosten beseitigen.

RoHS-HINWEIS

Die QSC-Verstärker CXD4.2, CXD4.3 und CXD4.5 erfüllen die Bestimmungen der EG-Richtlinie 2002/95/EG - Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS).

Die QSC-Verstärker CXD4.2, CXD4.3 und CXD4.5 erfüllen die chinesischen RoHS-Richtlinien. Die folgende Tabelle ist zur Nutzung der Produkte in China und seinen Hoheitsgebieten vorgesehen:

	QSC-Veränderer CXD4.2, CXD4.3 und CXD4.5
部件名称(Teilebezeichnung)	有毒有害物质或元素(Giftige oder gefährliche Stoffe und Elemente)
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(vi))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电路板组件(ElektronischeLeiterplatten)	X O O O O	O
机壳装配件(Gehäuseinheiten)	X O O O O	O
O:表明这些有毒或有害物质在部件使用的同类材料中的含量是在 SJ/T11363_2006 极限的要求之下。(O:Weist darauf auf hin,dass der Anteil desses in allen gleichartigen Werkstoffen desses Teils enthaltenen giftingen oder gefährlichen Stoffes unterden Grenzwertanforderungen gemäß SJ/T11363-2006 liegt.)X:表明这些有毒或有害物质在部件使用的同类材料中至少有一种含量是在 SJ/T11363_2006 极限的要求之上。(X:Weist darauf auf hin,dass der Anteil desses in mindestens einem gleichartigen Werkstoff desses Teils enthaltenen giftingen oder gefährlichenStoffes über den Grenzwertanforderungen gemäß SJ/T11363_2006 liegt.)

Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an ihren Handler oder Vertriebshandler)

Beschränkte Dreijahresgarantie durch QSC Audio Products

QSC Audio Products, LLC ("QSC") gewährleistet, dass seine Produkte keine Material- und/oder Ausführungsfehler aufweisen, und QSC verpflichtet sich zum Ersatz defeker Teile und zur Reparatur Funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen auftritt - vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z. B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschiedt wird. Diese Garantie setzen voraus, dass die Prüfung des zurückgeschickt oder an eine unserer autorisierten Kundendienststellen erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäß oder fahrlässigen Behandlung, Unfallen oder einer unvorschfrämigigen Installation unterlagen, oder deren Datumcode entfert oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ohnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar. Die Garantie für QSC-Produkte ist NICHT GÜLTIG, wenn die Produkte von einem nicht autorisierten Handler/Online-Handler erworben wurden oder die werkseitig angebrachte Originalseriennummer auf irgende Weise halten, unkenntlich gemacht oder ersetzt wurde. Beschägungen an oder Verlust von Software oder Daten, die auf dem Produkt gespeichert sind, sind nicht durch die Garantie abgedeckt. Bei Reparatur- oder Auswechselarbeiten wird sich QSC angemessen bemühren, die Originalsoftwarekonfiguration des Geräts und darauf folgende Update-Versionen wiederherzustellen, wird die auf dem reparierten Gerät enthaltenen Daten, die nicht ursprünglich im Produkt enthalten werden, aber nicht wiederherstellen oder übertragen.

Manche Kunden konnen je nach Rechtsprechung zusätzliche und andere Rechte besitzen. Erlischt eine Klausel dieser beschränkten Garantie oder wird sie durch die ortliche Rechtslage verboten oder außer Kraft gesetzt, bleiben die restlichen Klauseln in Kraft.

Die beschränkte Garantie von QSC gilt in den USA und weitere (aber nicht allen) anderen Ländern für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum.

QSC-Garantieinformationen für andere Länder als die USA erhalten Sie von ihrem autorisierten QSC-Handler oder Distributor. Eine Liste der internationalen QSC-Handler und Distributen erfindet Sie unter www.qsc.com.

Um Ihr QSC-Produkt online zu registrieren, besuchen Sie www.qsc.com und wahlen Sie „Product Registration" (Produktregistierung). Andere Fragen zu dieser Garantie können per Telefon, E-Mail oder von ihrem autorisierten QSC-Händler beantwortet werden.

Tel.: [phone] (innerhalb der USA und Kanadas), [phone] (international), E-Mail: [e-mail], Website: www.qsc.com.

Einführung

Die fur Systemintegratoren entwickelte Verstarkserie CXD biet e eine Mehrkanalverstarkung mit eingebautem DSP und einer ausreichenden Leistung um vielenchiedene Laufsprechersysteme mit optimaler Energieeffizienz anzusteuern. Die CXD-Serie besteht aus drei leichten Vierkanalverstarkern (2 RU) mit integriertem DSP und flexiblen Kanalkombinationen sowie einem 70-V- und einem 100-V-Direct Drive. These Verstärker stellen nicht nur das Leistungsvermögen und die Signalverarbeitung fur eine bessere Systemleistung bereit, sondern bestehen auch durch eine hervorragende Effizienz, womit minimale Energiekosten uber die gesamte Lebensdauer der installierten Geräte hinweg gewährleistet werden.

CXD-Verträger basieren auf der Flexible Amplifier Summing Technology (FAST). Je nach dem jeweiligen Modell kann eine Gesamtleistung von 1.600, 2.500 oder 5.000 W auf einen bis vier Ausgänge verteil werden. Außer dem konnen der CXD4.3 und der CXD4.5 70-V- oder 100-V-Loutsprecherleitungen direkt von einem oder allen der vier Ausgänge ansteuern. Dank dieser Flexibilität konnen die Verträger der Serie CXD (z. B.) zwei oberflächenmontierte Vollbereichslatsprecher sowie einen Subwoofer und eine verteilte 100-V-Loutsprecherleitung ODER einen Hochleistungs-Subwoofer und einen Vollbereichslatsprecher mit zwei Verträkern ODER drei verteilte 70-V-Loutsprecherleitungen und einen Subwoofer ODER einen einzigen Kanal mit sehr hoher Leistung für die Ansteuerung von Monster-Subwoofern ansteuern.

Die Verträger der Serie CXD berufen auf dem Klasse-D-Leistungsverträgerdesign der dritten Generation von QSC in Verbindung mit einer benutzerspezifischen Leistungsfufe unter Verwendung eines neuen Ausgabegeräts. Darüber hinaus verwenden CXD-Verträger das bewährte PowerLight-Netzteil gemeinsam mit der Power Factor Correction (PFC), die die aktuelle Welle mit der Netzspannungswelle ausrichtet. PFC ersetzt die Verträger der Serie CXD, um den Strom aus der Steckdose auf effizientere und kontrolliertere Weise aufzunehmen, was dazu führt, dass ein einiger AC-Standardtrennschalter eine sehr hohe Leistung bereitstellt. Außer dem bieten die Verträger der Serie CXD mehrstufige Ruhemodi, die bei jeder sich bietenden Möglichkeit Energie sparen, ohne dass die Leistung herabgesetzt wird. Dies hat eine außergewöhnlich leistungsfähige und flexible Plattform zur Folge, die sich durch geringes Gewicht und hohe Effizienz auszeichnet.

Mit vier Verstärkungskanänen plus Signalverarbeitung in nur 2 RU ersetzt die Serie CXD ein Gerät, das bis zum Dreifachen theses Platzes im Rack für sich beansprachte.

Ein einiger Veränder der Serie CXD ist ein leistungsstarker und komplexer Laufsprecherprozessor. Die Integration von Signalverarbeitung und Verständung bedeutet, dass das DSP genau wird, was der Veränder tut, was eine weitaus genaure und effektive Dynamikverarbeitung erhält. Bei dieser Technologie kommt sowohl RMS als auch Spitzenbegrenzer zum Einsatz, sodass Veränder und Laufsprecher mehr Leistung erzeugen können, ohne dass es zu Verzerrungen oder Beschäftigungen kommt.

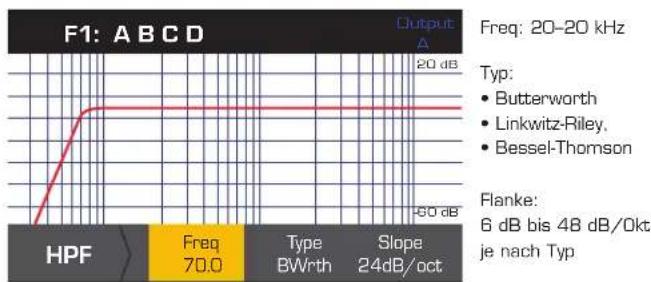

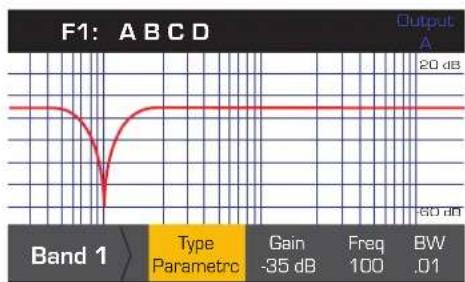

Das integrierte DSP bietet vier Crossover-Filter-Kanale, parametrisches Equalizer/Low-Shelf/High-Shelf, Anpassungs-Delay und Dynamikverarbeitung - alles, was fur die Optimierung eines Lautsprechersystems benotigt wird. Und wenn QSC-Lautsprecher verwendet werden,ieten -Verstärke Intrinsic CorrectionTM, eine Kombination aus Filterung, Begrenzungsfunktion und Lautsprecher-Knowhow, die erstmals fur die WideLine Line-ArrayLautsprecher von QSC entwickelt wurde. Intrinsic Correction kompensiert die Nichtlinearitat in Array- und Horndesigns, um eine auBergewohnliche Leistung zu erzielen.

Der CXD beinhaltet auch die vom Hersteller empfohlenen Tunings fur die beliebtesten passiven Lautsprecher. Ein System-Setup-Assistent hilft bei der Wahl der richtigen Voreinstellung. Sie konnen aber auch eine der 20 Konfigurationsvorlagen auswahlen und ihre eigenen Tunings erstellen, die sie dann in der Bibliothek der Benutzervoreinstellungen speichern konnen.

Mit einerigen Frontplatten-Benutzeroberflache mit LED-Messanzeigen und anderen Anzeigen, einem 400x240-TFT-Farbdisplay, einem Dreh-Encoder und Navigationstasten ermöglich der CXD eine intuitive Bedienung des Systems.

Auspacken

Für das Auspacken muss keine besondere Anleitung beachtet werden. Es empfeht sich, die Versandmaterialien fur den unwahrscheinlichen Fall aufzubewahren, dass der Versteller zur Reparatur zurückgeschickt werden muss.

Lieferumfang

1. Schnellstartanleitung TD-000350-00

2. Achtpoliger Euro-Stecker (1)

3. Info-Blatt mit Warnhinweisen TD-000420-00

4. Zweipoliger Euro-Stecker, 3,5 mm (1)

3.CXD-Verstärker

1. Dreipoliger Euro-Stecker, 3,5 mm (1)

2. IEC-Netzkabel

3. USB-Kabel (1)

4. Dreipoliger Euro-Stecker (4)

Funktionsmerkmale

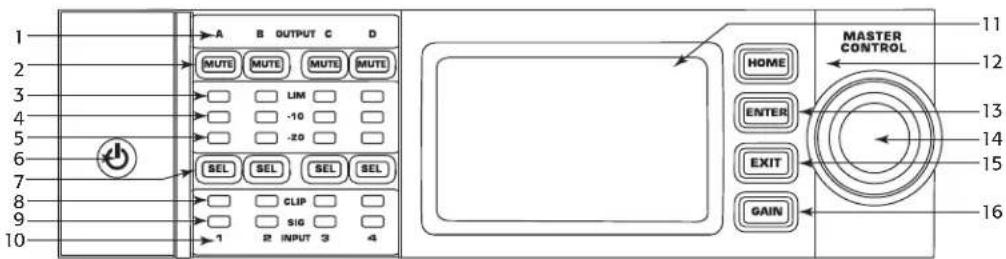

Veränder-Frontplatte

- Abbildung 1 -

1. Ausgangskanäe sind mit A, B, C und D gekennzeichnet
2. Ausgangskanal-Stummschalttasten und LEDs (rot)
3. Ausgangskanalbegrenzer-LEDs (rot)
4. Ausgangskanal -10 dB Unter-Begrenzeraktivierungs-LEDs (blau)
5. Ausgangskanal -20 dB Unter-Clip-LEDs (blau)
6. Ein/Aus-Soft-Taste (blau/rot)
7. Kanalwahltasten und LEDs (gelb für Eingang, blau für Ausgang)

8. Eingangskanal-CLIP-LEDs (rot)

9. Eingangskanal-Signal-vorhanden-LEDs (blau)

10. Eingangskanäe sind mit 1, 2, 3 und 4 gekennzeichnet
11. LCD-Grafikdisplay
12. HOME-Taste
13. Eingabetaste (ENTER)
14. Hauptknopfregler (MASTER CONTROL)
15. Beenden-Taste (EXIT)
16. Verstärkungstaste (GAIN)

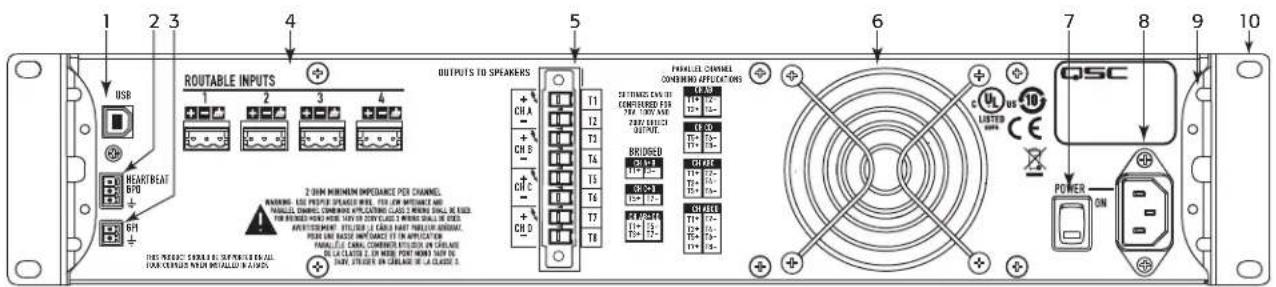

Verstärker-Rückplatte

HINWEIS: Die Modelle CXD4.3 und CXD4.5 haben eine andere Rückplattenkonfiguration als das Model CXD4.2. Der Unterschied liegt darin, dass die Position des Lufters und des achtpoligen Euro-Steckers und die zugehörigen Informationen vertauscht wurden.

- Abbildung 2 -

1. USB, Typ 4, vierpolig
2. GPO/Heartbeat (Ausgangs)-Euro-Stecker, 3-polig
3. GPI (Eingangs)-Euro-Stecker, 2-polig
4. Vier dreipolige Euro-Stecker

5. Ein achtpoliger Euro-Lautsprecherstecker

6. Lüfter

7. Netzschalter
8. Verriegelnde IEC-Netzverbindung
9. Hintere Rackmontagehalterung (CXD4.3 und CXD4.5)
10. Vordere Rackmontagehalterungen

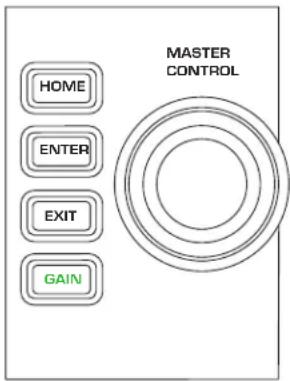

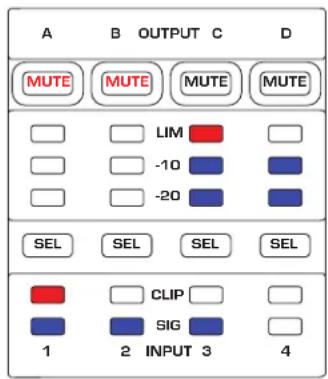

Veränderbedienung

- Abbildung 3 -

Aus-Modus

• Hinterer Netzschalter ist aus - Verständen kann nicht betrieben werden. Der Netzschalter fungiert als Netzstrom-Trennvorrichtung.
  Die Ein/Aus-Taste ist nicht beleucht.
• Den Netzschalter einschalten. Der Veränderer schaltet in den Modus, in dem er sich beim Ausschalten befinden hatte. Die Beleuchtung der Ein/Aus-Taste hangt vom jeweiligen Modus ab.
• Wenn der GPI aktiviert ist, ist die Taste für den Aus-Modus deaktiviert.

Betriebsmodus

• Im Standby- oder Alle-Stummschalten-Modus die Ein/Aus-Taste an der Frontplatte drücken und gedrückten halten.
  Die Ein/Aus-Taste leuchtet blau.
• Der Verträger ist uneingeschränkt Funktionsfähig, Audiosignale werden weitergeleitet.
• Wenn der GPI aktiviert ist, ist die Taste für den Betriebsmodus deaktiviert.

Standby-Modus

• Im Alle-Stummschalten- oder Betriebsmodus die Ein/Aus-Taste auf der Frontplatte drücken und 2-3 Sekunden gedrückt halten.
  Die Ein/Aus-Taste leuchtet durchgehend rot.
  Das Frontplatten-LCD-Display ist aus.
• Der Veränderer ist nicht betriebsfähig; Audiosignale werden nicht weitergeleitet.
• Wenn der GPI aktiviert ist, ist die Taste für den Standby-Modus deaktiviert.

Alle-Stummschalten-Modus

Im Betriebsmodus die Ein/Aus-Taste kurz drucken und wieder loslassen.
Die Ein/Aus-Taste blinkt rot.
Die Ausgänge sind stumm- und die Verträger ausgeschaltet.
- Frontplatte und DSP sind uneingeschränkt betriebsfähig. Alle vorgenommen Änderungen werden gespeichert und im Betriebsmodus wirksam.
- Wenn der GPI aktiviert ist, ist die Taste für den Alle-Stummschalten-Modus deaktiviert.

Hauptknopfgler

• Durch Abrollen der Anzeige nach oben/unten und nach links/rechts werden Menüobjekte und Parameter ausgewählrt.
• Ermoglicht das Einstellen einzelner Parameter.

Eingabetaste (ENTER)

• Navigiert in die Menüstruktur
• Ruft den Bearbeitungsmodus auf, in dem Parameter eingestellt werden können
• Bestätigt die vorgenommenen Änderungen und beendet den Bearbeitungsmodus.

Beenden-Taste (EXIT)

Navigiert aus der Menüstruktur und Paramerauswahl Heraus
- Durch Drücken von EXIT im Bearbeitungsmodus werden der vorherige Wert wieder hergestellt und der Bearbeitungsmodus beendet.

HOME-Taste

• Durch Drücken von HOME bei gleichzeitiger Anzeige des Home-Bildschirms wird der alternative Home-Bildschirm aufgerufen. Durch erneutes Drücken auf HOME wird wieder der Haupt-Home-Bildschirm angezeigt.
• Durch Drucken von HOME bei gleichzeitiger Anzeige eines Navigationsbildschirms wird wieder der Home-Bildschirm aufgerufen.
• Durch Drücken von HOME bei gleichzeitiger Anzeige eines Bearbeitungsbildschirms wird jeder gerade bearbeitete Wert bestätigt und der HOME-Bildschirm aufgerufen.

Verständungstaste (GAIN)

• Durch Drücken der GAIN-Taste auf einem beliebigen Bildschirm wird der Ausgangsverständungsbildschirm für den zuletzt aufgerufen Ausgangskanal aufgerufen.
• Durch erneutes Drucken von GAIN wird die Verstärkungsänderung bestätigt und wieder der Bildschirm aufgerufen, der beim Drucken von GAIN angezeigt wurde.
  Die Verstärkungstaste leuchtet bei Betätigungs grün.

Auswahltasten (SEL)

• Mit diesen Tasten wird zwischen Ein- und Ausgangskanänen navigiert. Beisiel: Beim Einstellen der Ausgangsverstärkung auf Kanal A wird durch Drücken der SEL-Taste für Kanal B die Verständungseinstellung für Kanal B aufgerufen.
  Die SEL-Tasten sind nur aktiv, wenn auf dem LCD-Display ein Eingangs- oder Ausgangsparameter-Einstellbildschirm angezeigt wird.
  Die SEL-Tasten leuchten blau für Ausgangskanäe und gelb für Eingangskanäe.

LIM-LEDs

Leuchtet rot, wenn der Begrenzer (Limiter) aktiviert ist.

-10- und -20-LEDs

Gibt den Ausgangspegel des betreffenden Kanals an.

CLIP-LEDs

Leuchtet rot, wenn das Eingangssignal geclipt wird.

SIG-LEDs

Leuchtet blau, wenn ein Signal vorhanden ist.

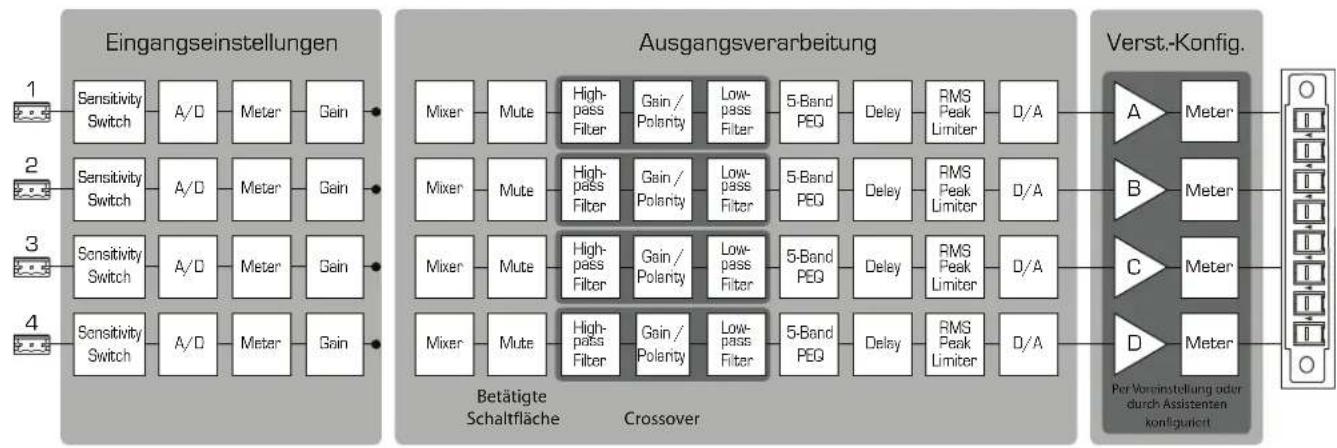

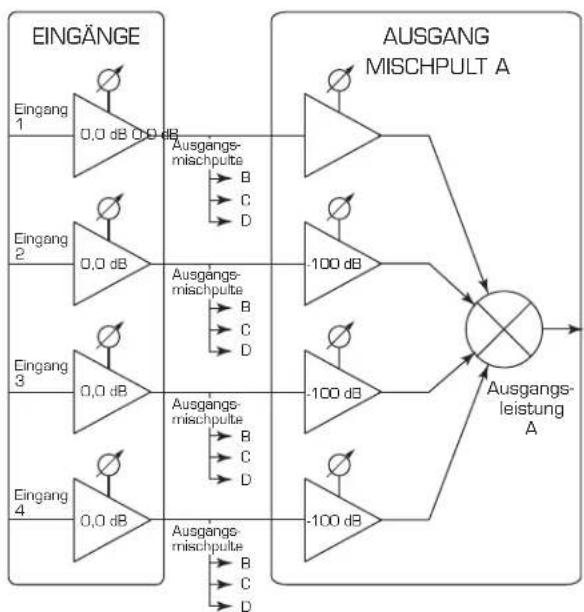

CXD Verständerkersignalfluss
- Abbildung 4 -

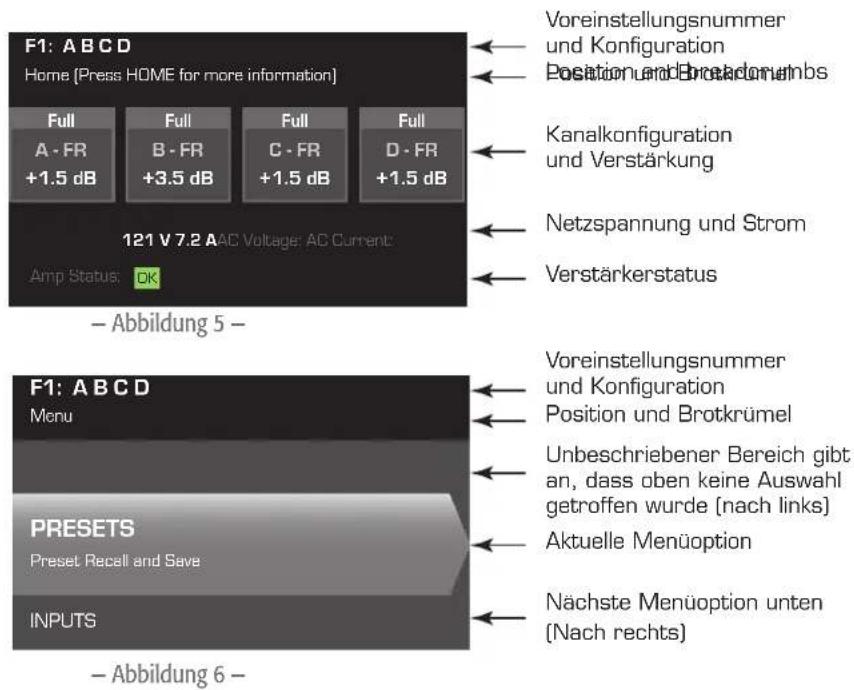

Bildschirmarten

Informativ

Informationsbildschirme wie der HOME-Bildschirm stellen eine Menge nutzlicher Informationen auf einen Blick zur Verfügung.

Navigation

Navigationsbildschirme erfolglichen das Navigieren auf dem Bildschirm und die Auswahl verschiedener Menüobjekte. Zur Navigation konnen der Hauptknopfregler und die Tasten ENTER und EXIT verwendet werden. Dies ist ein Beispiel einer bestimmten Art von Navigationsbildschirm. (Es gibt mehrere verschiedene.)

Parameterbearbeitung

Parameterbearbeitungsbildschirme ermoglichen das Auswahlen und Bearbeiten verschiedener Systemparameter sowie das Bestätigkeit von Änderungen an diesen. Mit der Eingabetaste (ENTER) werden Änderungen an Parametern bearbeitet und bestätigt. Mit dem Hauptknopfregler werden Parameter ausgewählnt und Einstellungen vorgenommen. Mit der Taste EXIT wird der Bearbeitungsmodus beendet, ohne dass evil. Änderungen gespeichert werden.

Menüstruktur

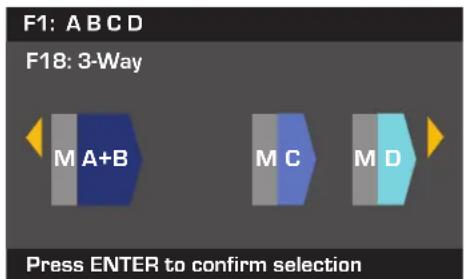

Voreinstellungen

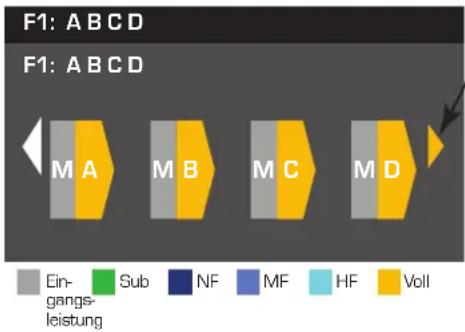

Die CXD-Verträger werden von Voreinstellungen gesteuet. Um die Verträger optimal nutzen zu konnen, müssen Sie das Prinzip hinter den Voreinstellungen verstehen. Im Zusammenhang mit den CXD-Verträkern ist eine Voreinstellung eine Kombination aus Verträkerkconfiguration (Ein- und Ausgänge), DSP- und Laufsprecherzuweisungen. Wenn eine Voreinstellung aufgerufen wird, kann dies die Ausgangsführung und -verdrahtung und/oder beliebige DSP-Einstellungen ändern.

Die CXD-Verstärker sind ab Werk mit 20 nicht veränderbaren Voreinstellungen konfiguriert; außer dem sind 50 benutzerdefinierte Voreinstellungen möglich. Die Werksvoreinstellungen sind als Ausgangspunkte für das Definieren der Voreinstellungen gedacht, die Sie für ihre jeweilige Installation brauchen. Für die Werksvoreinstellungen F1: bis F9: gelten keine DSP- oder Laufsprecherzuweisungen, sondern nur Ausgangskconfigurationen. Die Werksvoreinstellungen F10: bis F20: beinhalten grundlegende Einstellungen sowie die Ausgangskconfigurationen.

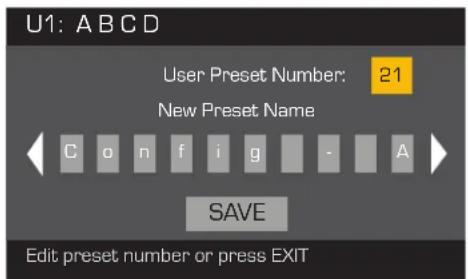

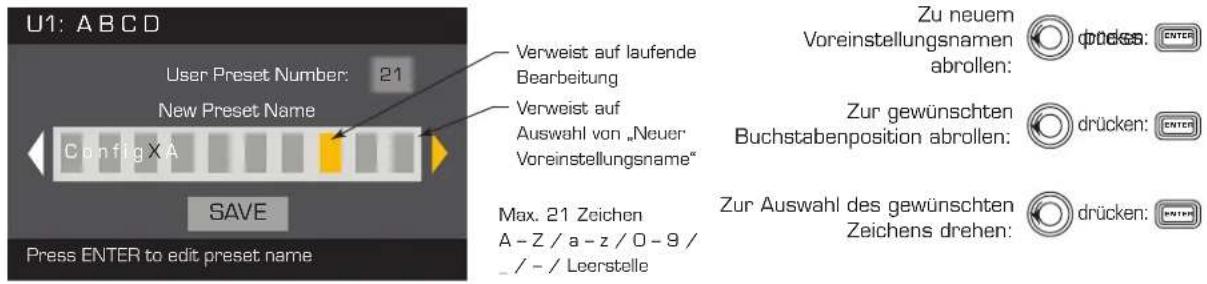

Erstellen benutzerdefinierter Voreinstellungen

Fur das Erstellen einer Voreinstellung gibt es zwei Mochlkeiten: Zum einen kann eine vorhandene Voreinstellung modifiziert und dann als neue Voreinstellung gespeichert werden. Zum anderen kann mithilfe des Voreinstellungsassistenten eine Voreinstellung von Null erstellt werden.

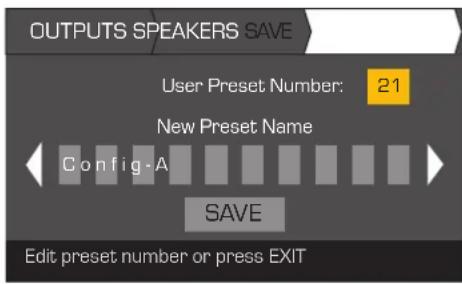

Als neue Voreinstellung speichern

Navigieren Sie nach Auswahl einer Ausgangsvoreinstellung durch die Ein- und Ausgangsmenus, um die für Ihr System benöttigen Parameter auszuwahlen und zu modifizieren. Kehren Sie nach dem Modifizieren der Parameter für jeder Kanal zum Voreinstellungsmenu zurück und speichern Sie ihre Arbeit. Wenn Sie mit einer benutzerdefinierten Voreinstellung begonnen haben, konnen Sie die eingangs benutzte Voreinstellung mit der Funktion SAVE (SPEICHERN)actualisieren oder die Funktion SAVE AS (SPEICHERN UNDER) verwenden.

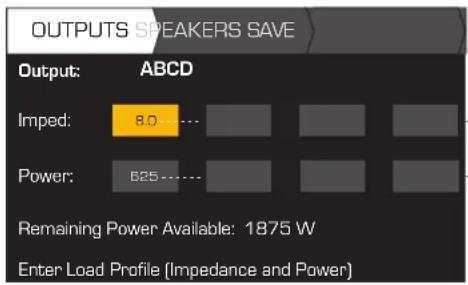

Voreinstellungenss assistant

Der Voreinstellungsassistant vereinfach das Erstellen von Voreinstellungen und ermöglich es, die sie von Null zu erstellen. Der Voreinstellungsassistent bietet einen Mechanismus, mit dem Sie die gewünschte Leistung und Last auswahlen konnen. Auf der Basis der hier getroffenen Auswahl wird die optimale Veränderkconfiguration ausgewählt. Anschließlich dürfen Sie Lautsprecher auswahlen und jeder Ausgang zuordnen.

HINWEIS: Standardmig sind alle 50 benutzerdefinierten Voreinstellungen wie die Werksvoreinstellung F1 konfiguriert. Mit beiden offen beschrieben Methoden werden vorhandene Voreinstellungen überschreiben. Der Hauptunterschied besteht darin, dass die Funktion SAVE nur die eingangs verwendete Voreinstellungsnummer überschreiben, während Sie die Voreinstellung mit der Funktion SAVE AS unter einer anderen, vom Benutzer gewährten Nummer und mit einem anderen Name speichern können.

Installation

Die folgenden Schritte spiegeln die empfohlene Installationsreihenfolge wider.

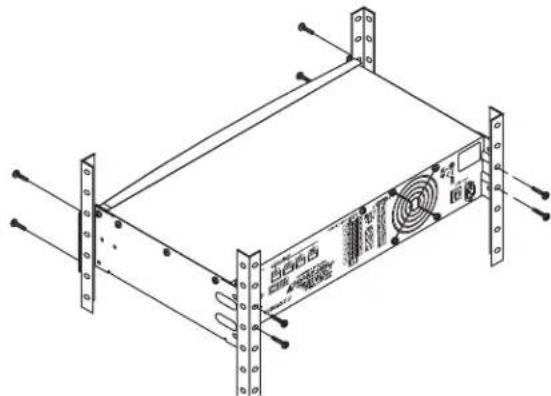

Montieren des CXD Verstärkers

Die Veränder der Serie CXD sind für die Befestigung in einer standardmäßigen Rack-Montageeinheit vorgesehen. Die Veränder sind zwei Rack-Einheiten (2RU) hoch. Der CXD4.3 und CXD4.5 sind 381 mm tief, der CXD4.2 ist 229 mm tief.

Je nach der Tiefe des Racks ist für die Rackmontage eventuell das Rackeinbau-Montagewinkel-Kit (FG-000031-00) erforderlich. Für Details siehe http://qsc.com/products/ unter „Zubehor".

- Abbildung 8 -

VORSICHT!: Achten Sie darauf, dass die vorderen und hinteren Luftungsschlitze nicht blockiert werden und dass auf jeder Seite ein Freiraum von mindestens 2 cm vorgesehen ist.

1. Zum Befestigen des Verständers im Rack die richtigen Befestigungsteile (nicht im Lieferung enthalten) verwenden. Der CXD4.3 und der CXD4.5 haben vier vorder und vier hintere Montagelaschen. Der CXD4.2 hat vier vordere Montagelaschen.

Netzanschluss

DE

ACHTUNG!: Wenn die Netzversorgung eingeschaltet ist, kann es an den Ausgangsklemmen auf der Rückseite des Verständerkers zu gefährlichen Spannungen kommt. Ein Berühren dieser Kontakte vermeiden. Vor dem Herstellen jeglicher Verbindungen den Netzstrom-Trennschalter aussalten.

Die CXD-Verstärker besitzen ein Universalnetzteil (100-240 V AC, 50-60 Hz) mit einem verriegelbaren IEC-Anschluss.

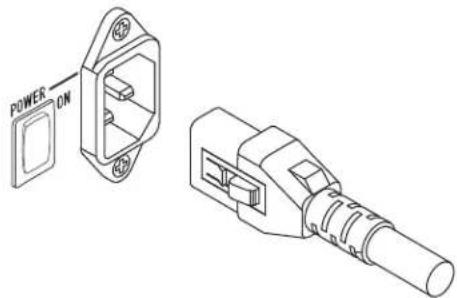

1. Das IEC-Netzkel zwischen dem hinteren Netzanschluss des Veränderers und der Netzquelle anschließen.

- Abbildung 9 -

Netzstrom

HINWEIS:

Wenn der Verstärker 15 Minuten lang kein Audiosignal empfängt, beendet er das Umschalten. Der Verstärker schaltet in dem Augenblick, in dem wieder ein Audiosignal vorliegt, in den Betriebsmodus um.

Wenn der Verstärker aus- und dann wieder eingeschaltet wird, keht der Verstärker zu seinem letzten Zustand zurück.

Eingänge

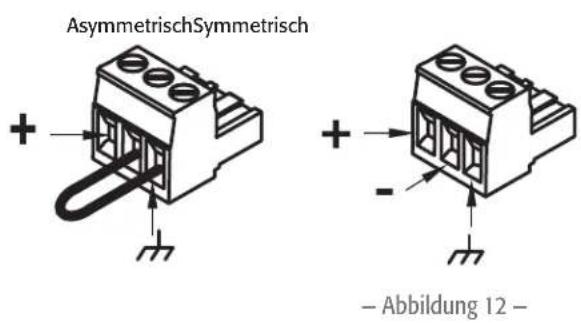

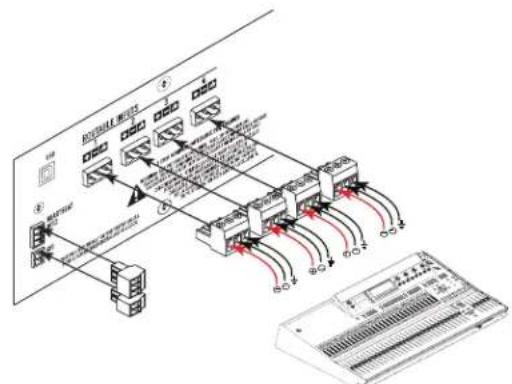

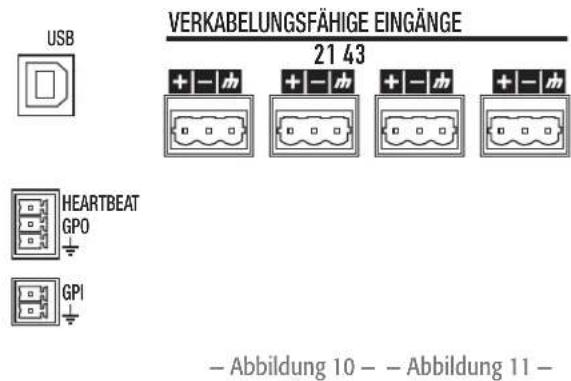

Anschließlich der Audioeingänge

Vier dreipolige Euro-Stecker, die mit 1 bis 4 gekennzeichnet sind, stellen die Audioeingänge an den CXD-Verstarkern bereit. Ein einzelnr Eingang kann

mit einem oder einer Kombination von Ausgängen verbunden werden. Sie können einen

bis alle vier Eingänge verwenden. Es handelt sich um symmetrische oder asymmetrische 10-kΩ-Eingänge mit einer Empfindlichkeit von +4 oder +14 dBu.

1. Darauf achten, dass die Audio-Quellgeräe ausgeschaltet sind.
2. Die Eingangsquellenleiter wie gezeigt an den Euro-Steckern anschließen. (Abbildung 11 und Abbildung 12)
3. Die CXD-Serie kann die Eingänge zu verschiedenen Ausgängen führen. Stellen Sie richer, dass die hier hergestellungen Verbindungen mit der Konfiguration des Veränderers übereinstimmen.
4. Die Euro-Audiostecker an den zugehörigen Eingangen auf der Rückseite des Veränderkers anschließen.

- Abbildung 13 -

USB (optional)

Das (im Lieferumfang enthaltene) USB-Kabel wird zum Gebrauch mit der Amplifier Navigator-Software mit einem Mac oder PC verbunden. Sie können die Veränderer-Firmwareactualisieren, Konfigurationsdateien speichern und implementieren, und mehr. Details sind der Online-Hilfe zum Amplifier Navigator zu entnahmen.

GPIO/Heartbeat

Auf der Rückseite des Verstärkers sind zwei 3,5-mm-Euro-Stecker vorgesehen.

Heartbeat - Der Heartbeat-Ausgang liefert ein Rechteksignal von 1 Hz bei 3,3 V. Dieses Signal kann an einem Life-Safety-System angeschlossen werden, um den Zustand des Verstärkers (innerhalb/außerhalb der Spezifikationen) zu überwachen. Der Verstärker muss vollig außerstande sein, eine Ausgabe zu erzeugen, damit das Heartbeat-Signal aufhört. Ein fehlendes Heartbeat-Signal macht das Life-Safety-System auf den Ausfall aufmerksam. Ein von einem Benutzer verursachter Zustand wie das Stummschalten der Ausgänge, das Versetzen des Verstärkers in den Standby-Modus oder in den Alle-Stummschalten-Modus bewirkt keine Unterbrechung des Heartbeat-Signals.
GPO - Uber die Funktion these Mahrzweck-Ausgangspols war zum Zeitpunkt der Veroftentlichung these Dokuments noch nicht entschieden.

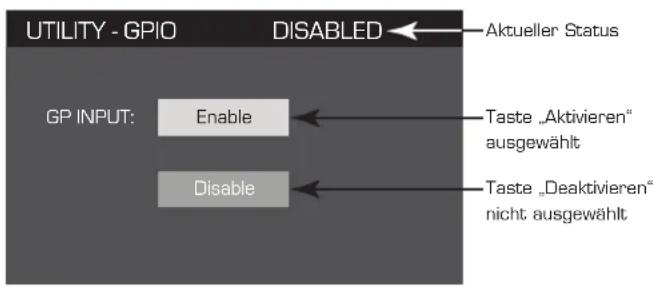

GPI - Dieser Eingang wird verwendet, um den Verstärker von einer entfernten Bedienstation aus in den Standby-Modus zu versehen. Wenn der GPI im Menu „Utilities" (Dienstprogramme) aktiviert und dann mit der Masse kurzgeschlossen wird, schaltet der Verstärker in den Standby-Modus um. Wenn der GPI aktiviert ist, ist die Frontplatten-Ein/Aus-Taste deaktiviert.

Ausgänge

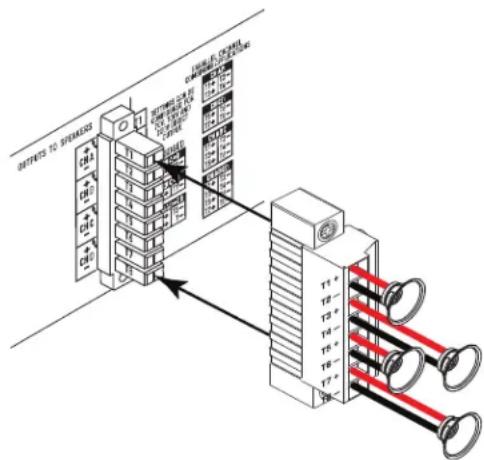

Die CXD-Verträger haben vier konfigurierbare Ausgänge. Sie können die Leistung festlegen, Ausgänge (überbrück und parallel) kombinieren und das DSP für jeder Ausgang einstehen. Wenn die Ausgangskconfiguration des Verträgers geändert wird,ändern sich auch die von Relais gesteuerten Ausgangsklammens entsprechend. Die Diagramme in Abbildung 15 bis einschl. Abbildung 23 veranschaulichen die Verdraughtung der Laufsprecher.

Auswahlen der Ausgangskonfiguration

Der erste Schritt beim Konfigurieren des Verstärkers besteht in der Auswahl einer Voreinstellung auf der Basis der Lautsprecher, die an den Verstärker angeschlossen werden. Sie konnen eine Werksvoreinstellung verwenden und die Parameter dann nach Bedarf korrigieren. Abschliebenden konnen Sie die Konfiguration als eine benutzerdefinierte Voreinstellung speichern. Außen dem konnen Sie mithilfe der Voreinstellungen von Grund auf erstellen. Wenn die Konfiguration geändert wird, werden alle vier Kanäe automatisch stummgeschaltet.

- Abbildung 14 -

ACKTUNG!: Wenn die Netzversorgung eingeschaltet ist, kann es an den Ausgangsklemmen auf der Rückseite des Verständers zu gefährlichen Spannungen kommt. Ein Berühren dieser Kontakte vermeiden. Vor dem Herstellen jeglicher Verbindungen den Netzstrom-Trennschalter ausschalten.

WICHTIG: QSC empfeht den Anschluss von Steckbrücken zwischen den Ausgangsklemmen dont, wo die Klemmen sich an den gleichen elektrischen Punkten befinden. Beim Konfigurieren Ihres Verstärkrs wird es eine Laatsprecheranschlasse geben, bei denen darauf hingewiesen wird, dass sie elektrisch der gleiche Punkt sind. In Abbildung 15 sind alle vier Kanale, wie empfohlen, parallel mit den „elektrisch gleichen" Klemmen gebruckt. Außerdem konnen Sie einen Laatsprecher mit jeder der vier Ausgangskanalklemmen verbinden, sodass die vier Laatsprecher parallel geschaltet sind; in dieser Falle müssen Sie die Klemmen nicht überbrucken. Sie konnen vier Laatsprecher mit den Ausgangsklemmen (z. B. T1 und T2) eines Kanals verbinden, sodass die vier Laatsprecher parallel geschaltet sind; in thisem Falle sollenn Sie die Klemmen überbrucken. In allen folgenden Beispelen sind die „elektrisch gleichen" Klemmen mit aufgesetzten Steckbrücken dargestellt.

1. Den Hauptnetzschalter auf der Rückseite des Verständers wieder eingehalten. Der Verständer lauf im Betriebsmodus an.
2. Die Ein/Aus-Taste auf der Frontplatte drucken und loslassen. Die Taste blinkt rot - der Verstarke befindet sich im Alle-Stummschalten-Modus.
3. Mit der Voreinstellungen-Aufruffunktion (Preset Recall) oder dem Voreinstellungsassistenten die für die Laufsprecher gewünschte Konfiguration auswahlen.

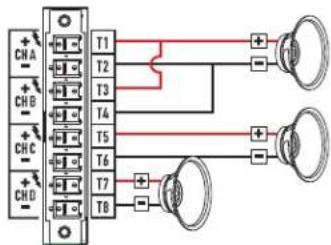

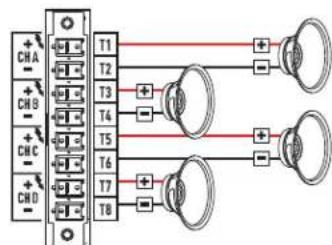

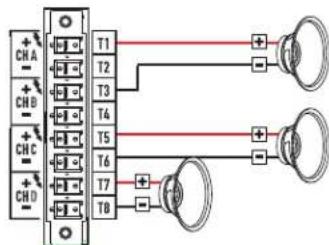

Es folgt eine Liste von Konfigurationen fur 1-, 2-, 3- und 4-Kanal-Ausgange. Dies ist keine vollständige Liste. Sie soll Ihnen lediglich eine Vorstellung davon vermitteln, was verfügbar ist und wie die Ausgange verdrahtet wurden.

Ein-Kanal-Konfigurationen

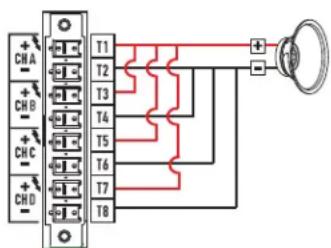

ABCD Parallel

Die folgenden sind elektrisch.

der gleiche Punkt
T1+, T3+, T5+ und T7+
T2-, T4-, T6- und T8

- Abbildung 15 -

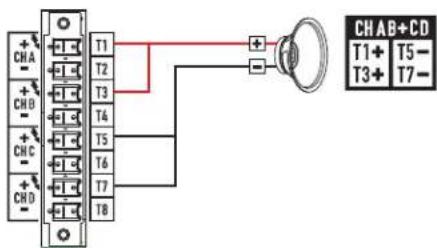

AB parallel
überbrückt mit
CD parallel

Die folgenden sind elektrisch der gleiche Punkt T1+ und T3+ TS- und T7

- Abbildung 16 -

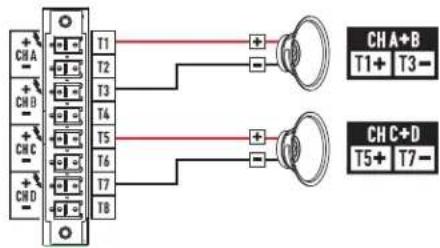

Zwei-Kanal-Konfigurationen
A+B überbrück C+D überbrück
- Abbildung 17 -

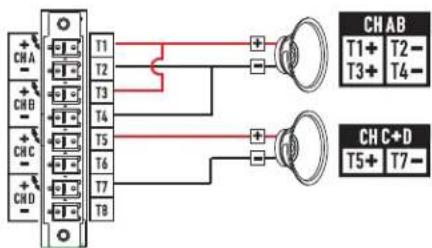

AB parallel C+D überbruckt

Die folgenden sind elektrisch der gleiche Punkt T1+ und T3+ T2- und T4

• Abbildung 18 -

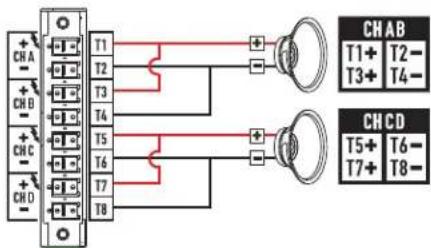

  AB parallel CD parallel

  Die folgenden sind elektrisch der gleiche Punkt T1+ und T3+ T5+ und T7+ T2- und T4- T6- und t8-

- Abbildung 19 -

ABC parallel
D ineffach
Dhefllendong sirdeakrtidhy
der gleiche Punkt
T1+, T3+ und T5+
T2-T4- und T6

- Abbildung 20 -

Drei-Kanal-Konfigurationen

A+B überbrückt
C ineffach
D ineffach

- Abbildung 21 -

DE

AB parallel
C ineffach
D ineffach

Die folgenden sind elektrisch.
der gleiche Punkt
T1+ und T3+
T2- und T4
- Abbildung 22 -

Vier-Kanal-Konfiguration

A einfach
B.世界第一
C ineffach
D ineffach

- Abbildung 23 -

Anschlieben der Laufsprecher

ACHTUNG!: Wenn die Netzversorgung eingeschelt ist, kann es an den Ausgangsklommen auf der Rückseite des Verständers zu gefährlichen Spannungen kommt. Ein Berühren dieser Kontakte vermeiden. Vor dem Herstellen jeglicher Verbindungen den Netzstrom-Trennschalter aussalten.

1. Den Hauptnetzschalter auf der Rückseite des Verstärkers ausschalten (OFF).
2. Die Lautspeicherkabel am achtpoligen Euro-Stecker anschließen. Siehe Abbildung 15 bis einschl. Abbildung 23. Wenn Kanäle kombiniert werden, empfeht QSC, zwischen den elektrisch gleichen Ausgangsklemmen Steckbrücken anzuschreiben. Siehe Abbildung 15 und die WARNING über der Abbildung.
3. Den Euro-Stecker, wie in Abbildung 24 dargestellt, an der Rückseite des Verstärkers befestigen.
4. Den Stecker mit einem Kreuzschlitzschraubenzieher sichern.

- Abbildung 24 -

Netzstrom ein

Nach dem Verbinden der Ausgabe mit den Laufsprechen konnen Sie den Laufsprecher einschalten.

1. Sicherstellen, dass die Ausgangsverstärkungseinstellungen fur alle Audioquellgerate (CD Player, Mischpulte, Instrumente usw.) auf die niedrigste Leistung (max. Dampfung) eingestellt sind.
2. Alle Audioquellen einschalten.
3. Den Hauptnetzschalter auf der Rückseite des Verstärkers wieder einschalten (EIN). Der Verstärker lauft in dem Zustand an, in dem er sich beim Ausschalten befinden hatte.
   4.Jetzt konnen die Ausgänge der Audioquellen hochgedreht werden.

Stromverteilungstabelten

Die folgenden Tabellen zeigen die maximale Leistung eines Kanals in jeder Konfiguration und bei verschiedenen Lasten.

Tabelle 1

CXD 4.3 - Gesamtleistung: 2.500 W
	62	8-Ω-Last 4-Ω-Last			2-600	Ω-Last
Konfiguration		A B C	D A C	D A B C D
4 KAN. (A B C D) 625		625 625	650 650	650 650	600 600	600
3 KAN. (AB C D)		1.000		625	625	1.200		650	650	1.200		600
3 KAN. (A+B C D)		1.250		625	625	1.150		650	650	625		600
2 KAN. (AB CD)		1.000		1.000		1.200		1.200		1.200		1.200
2 KAN. (AB C+D)		1.000		1.250		1.200		1.150		1.200		625
2 KAN. (A+B C+D)		1.250		1.250		1.150		1.150		625		625
2 KAN. Alt (ABC D)		1.100			625	2.000			650	2.500
1 KAN. (ABCD)		1.100				2.100				2.500
1 KAN. (AB+CD)		2.500				2.370				2.230

Tabelle 2

CXD 4.5 - Gesamtleistung: 5.000 W
		8-Ω-Last				4-Ω-Last				2-Ω-Last
Konfiguration	A	B	C	D		A	B	C	D	A	B	C
4 KAN. (A B C D)	1.150	1.150	1.150	1.150		1.250	1.250	1.250	1.250	625	625	625
3 KAN. (AB C D)	1.200		1.150	1.150		2.250		1.250	1.250	2.100		625
3 KAN. (A+B C D)	2.250		1.150	1.150		1.150		1.250	1.250	625		625
2 KAN. (AB CD)	1.200		1.200			2.250		2.250		2.100		2.100
2 KAN. (AB C+D)	1.200		2.250			2.250		1.150		2.100		625
2 KAN. (A+B C+D)	2.250		2.250			1.150		1.150		625		625
2 KAN. Alt (ABC D)	1.150			1.150		2.400			1.250	4.100
1 KAN. (ABCD)	1.150					2.300				4.200
1 KAN. (AB+CD)	4.200					4.250				2.250

Voreinstellungsassistant

HINWEIS: Die in thisem Verfahren darestelltien Strompegel stammen, wenn nicht anders angegeben ist, vom CXD4.3. Beim CXD4.2 ist der Strompegel geringer, beim CXD4.5 grober. Vollständige Details finden Sie unter „Technische Daten" auf Seite 28.

HOME > PRESETS (VOREINSTELLUNGEN) > PRESET WIZARD (VOREINSTELLUNGSSASSISTENT) > ENTER (EINGEBEN)

Schritt 1 - Impedanz und Leistung einstellen

Mögliche Ausgangsmodus-Kombinationen mit dem Voreinstellungenss assistanten

Modi:

AB=separateKanale

A+B=UB

= Überbrückungsmodus

AB = Parallelmodus

• Abbildung 25 -

Schritt 2 - Ausgabekanal für Laufsprecherzuweisung auswahlen

Nach erfolgter Einstellung der Impedanz und Leistung für jeder Ausgang bis zum Register SPEAKERS (LAUTSPRECHER) weiterrollen.
Lautsprecher zuweisung ist optional.
Lautsprecher kann einen, mehreren oder keinen Kanalen zugewiesen werden.

Zur Auswahldes Ausgangskanals abrollen Zum Zuweisen eines Laatsprechers drucken: Weiter mit Schritt 3.

Schritt 3 - Lautsprechertype für Kanal auswahlen

Band- und Filterauswahl
hängen vom ausgewählten
Laufsprecher ab.
Sie müssen vor Auswahl von Band und Filter einen
Laufsprecher auswahlen.

Zum Bearbeitenden Laatsprechers drucken:

Zur Auswahl einBerichtspredelberamspfaldkemodell

Zum Bestätigen drucken:

Zur Auswahl von [Band, Filter] abrillon:

Zum Bearbeiten drucken:

Zur Parametereinstellung drehen:

Zum Beteiligungsfirn:poeees

Zum ZUWEISEN abrollen:

Zum Zuweisien designahtpepaedaker zanthaeugtpgushainhupkeas

Schritt 4 - Assistenten-Voreinstellung speichern

Wenn alle Laatsprecher ausgewählt wurden, zum Register SAVE (SPEICERN) weiterrollen.

Zum Bildschirm „Speichern" abrollen:

Zum Bearbeiten der Benutzer-Voreinstellungennummer drücken:

Zur Parthenendeine indusungndanlster

Zum Betriebstätigkeit:

Erstellen neuer Voreinstellungen auf der Basis bestehender Voreinstellungen

Um eine Voreinstellung auf der Basis einer bereits bestehenden Voreinstellung zu erstellen, rufen Sie die Voreinstellung mit der gewündsten Ausgangskconfiguration auf, modifizieren die Eingangs- und Ausgangsparameter und speichern abschiede. die Voreinstellung. Sie konnen die Voreinstellung auch speichern, während Sie den Erstellungsprozess durchlaufen.

Aufrufen einer Voreinstellung

Eine Voreinstellung enthalt die Ausgangskonfiguration, Eingangsparameter und Lautsprecherprofile (DSP, Last und Zuweisungen).

Die 20 Werksvoreinstellungen konnen aufgerufen, aber nicht überschreiben werden. Die Werksvoreinstellungen F1: Konfig bis F9: Konfig enthalten nur Ausgangskonfigurationen. Die Werksvoreinstellungen F10: bis F20: enthalten die Ausgangskonfigurationen und das grundlegende DSP für die Konfigurationen. Die insgesamt 50 Benutzervoreinstellungen konnen aufgerufen und überschreiben werden.

HOME > PRESETS (VOREINSTELLUNGEN) > PRESET RECALL (VOREINSTELLUNG AUFRUFEN) > ENTER (EINGEBEN)

Schritt 1 - Voreinstellung auswahlen

Verweist auf weitere Voreinstellungen

Zur gewünschten Voreinstellung abrollen:

20 Werks, 50 benutzerdef.

Voreinstellungen

Schritt 2 - Auswahl bestätigen

Zur Auswahl die SabetettheRergatordigifugationnpkres

Zum Beratstag fernenth Auehachnipkess

Die Meldung am unteren Rand wird geändert zu:

Voreinstellung wird jetzt aufgerufen...

Evtl. horeN Sie das Klicken der Relais.

Einrichten der Eingänge

HINWEIS: An den Eingangspegeln vorgenommene Änderungen werden in Echtzeit implementiert.

HOME > INPUTS (EINGANGGE) > INPUT SENS (EINGANGSEMPF.) > ENTER (EINGEBEN)

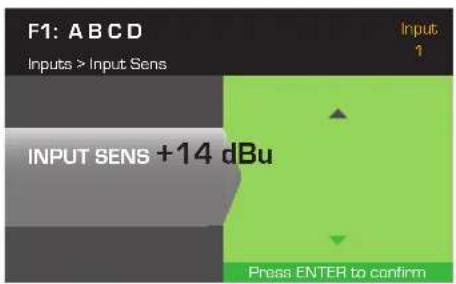

Schritt 1 - Eingangsempfindlichkeit auswahlen

Zur Auswahl abrollen [+14 oder +4 dBu]

[Hintergrund wird grün]:

Zum Bestandgenuenfremde Assehbarodrückes:

Zum Fortfahren mit demovacbtaen fexxgungudprickes:

Verfahren für die restlichen

Eingangskanä wiederholen.

HOM > INPUTS (EINGANGE) > INPUT GAIN (EINGANGSVERSTARKUNG) > ENTER (EINGEBEN)

Schnitt 2 - Eingangsverständung einstellen

Aus Auswahlbrollen [-100 bis 20 dB]

[in Schritten von 0,1 dB]:

Zum Bestabgazionfien Ausgleichsdructions:

Zum Fortfahren mit denovachsten fixxgungutpckes:

Verfahren fur die restlichen

Eingangskanä wiederholen.

Einrichten der Ausgänge

HINWEIS: An den Ausgangen vorgenommene Änderungen

werden in Echtzeit implementiert.

Mischpult

Die CXD-Veränder sind mit einem internen Mischpuhl ausgestellt, damit Sie die Signale von jedem Eingang an jeder der vier Ausgänge einstellen können. Abbildung 26 zeigt ein Diagramm des Mischpuls für Ausgangskanal A.

Die Standardeinstellung der Eingangsverträung ist 0,0 dB; diese Einstellung wird im Abschnitt INPUTS (EINGänge) vorgenommen.
Jeder Ausgangskanal hat vier von einer Mischpultverständigung gesteuerte Eingänge.
- Eingangsverständung und Mischpultverständung sind kumulativ. Beispiel: Wenn Sie die Eingangsverständung auf +2,0 dB und die Mischpultverständung auf -5,0 dB einstellen, ist die resultierende Ausgabe -3,0 dB.

Standardmäßig wird ein Kanal für jeder Ausgang gemisch: 1 - A, 2 - B, 3 - C, 4 - D. Alle anderen Eingangskanä sind auf -100 gesetzt. Durch die Anpassung einer Eingangsverständung wird der Eingang des betreffenden Kanals zu den Mischpulten aller Kanä geändert. Veränderungen an einer Mischpultverständung wollen sich nur auf diesen Eingang für den ausgewählten Ausgangskanal aus.

- Abbildung 26 -

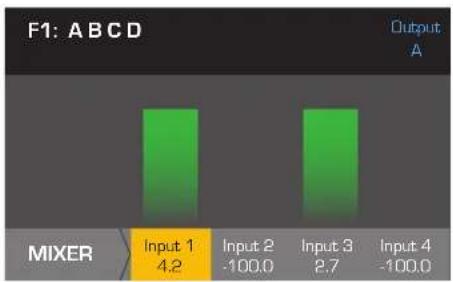

Schnitt 1 - Mischpultverstärkungen festlegen

Mischpultverstärkung dem ausgewählten Eingang anpassen:

Zum Bestätigkeiten:

Zu restlichen Eingangen weiterrollen und wiederholen:

Nach Bestätigen aller Einstellungen drücken:

Zum Fortfahren mit dem nachsten Ausgang drucken:

Modusauswahl

HOME > OUTPUTS (AUSGÄNGE) > MODE (MODUS) > ENTER (EINGEBEN)

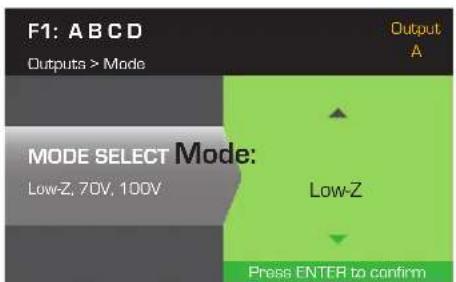

Schnitt 2 - Ausgangsmodus auswahlen

Zur Auswahl von Low-Z, 100 V oder 70 V drucken:

Zum Bestätigten der Auswahl drücken:

Laatsprecherverarbeitung

Im Lautsprechenverarbeitungsabschnitt kann Sie Einstellungen an Details bzgl. Crossover, Equalizer, Verzogierung, Begrenzer und QSC-Array für jeder Ausgangskanal vornehmen. Außen dem konnen Sie einen vordefinierten Lautsprecher laden, alle erforderlichen Einstellungen vornehmen und die Änderungen als benutzerdefinierten Lautsprecher speichern. Je nach der Lautsprecherwahl stehen verschiedene Parameter nicht zum Einstellen zur Verfugung. Wenn Sie Einstellungen vornehmen, tun Sie das in Echtzeit. Wenn Audiosignale weitergeleitet werden, während Sie ihre Änderungen vornehmen, ist die Audioqualität von diesen Änderungen unmittelbar betroffen.

Die folgenden - allesamt optionalen - Anweisungen entsprechen nicht alle der Menüreihenfolge. Wiederholen Sie das folgende Verfahren nach Bedarf für jeder Ausgangskanal.

Laden des Laufsprecherprofils

Lautsprecherprofile enthalten alle im Abschnitt SPKR PROC verfügbarbaren DSP- und Lautsprechereigenschaften. Wenn Sie einen Lautsprecher LADEN, laden Sie auch alle DSP und Eigenschaften des betreffenden Lautsprechers. Sie konnen zunachst einen Lautsprecher laden, dann Modifizierungen vornehmen und Ihr neues Profil speichern, oder Sie konnen das Profil erstellen, ohne einen Lautsprecher zu laden, und es dann als neues Profil speichern. Wenn Sie einen QSC-Lautsprecher laden, wird der Veränder für diesen Lautsprecher konfiguriert. Eine Parameter konnen gespeit sein, weil sie vom Intrinsic Correction Calculator bereits auf ihren optimalen Wert eingestellt wurden und nicht weiter angepasst werden sollenen. Der CXD unterstützt eine Reihe von Lautsprechen anderer Hersteller. Beachten Sie die Beste unter „Unterstützte Lautsprecher" auf Seite 27. In der Zukunft können dieser Beste weitere Profile hinzugefügt werden, die mit Firmware-Aktualisierungen geladen werden konnen.

HINWEIS: Wenn Sie Änderungen an Laufsprecherverarbeitungsgametern vornehmen und dann ein Laufsprecherprofil LADEN, werden alle von Ihnen durchgeführten Änderungen überschieden.

HOME > OUTPUTS (AUSGANGE) > SPKR PROC (LAUTSPR-VERARB.) > LOAD SPKR (LAUTSPR. LADEN) > ENTER (EINGEBEN)

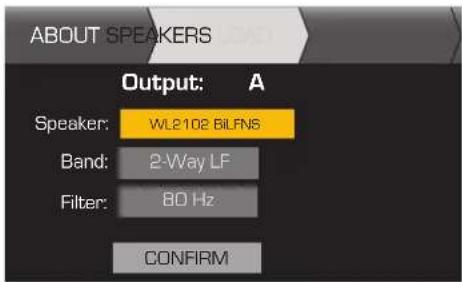

Schritt 1 - Einen vorhandenen Laufsprecher für den ausgewählten Ausgang laden

Es werden Bandund Filteroptionen angezeigt und auf der Basis des Laufsprechers eingeschrankt.

Zum Bearbeit den Laatsprechers drucken:

Zur Auswahl eines Laufsprechermodells abrollen:

Zum Bestätigendrücken:

Zu (Band, Filter) abrillon:

Zum Einstellen drucken:

Ausgewählten Parameter einstellen:

Zum Beizulegender Jahreskapazität

Zu LOAD (LADEN)weiterrollen:

Zum Laden des Laufsprecherprofils in den ausgewählten Ausgang drucken:

Crossover

HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > CROSSOVER > HIGH-PASS (HOCHPASS) (ODER LOW-PASS (TIEFPASS)) > ENTER (EINGEBEN)

Schnitt 1 - Die Crossover-Hochpass- und/oder Tiefpassfilter einstellen

DE

Zur Auswahl (Freq., Typ, Flanke):

Zum Bearbeitteeditjokes

Zur Parameteinstellung drehen:

Zum Bestätigen drucken:

Zum Beendemextbipkraas

HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR-VERARB.) > CROSSOVER > GAIN/POL (VERST/POL.) > GAIN (VERST.) > ENTER (EINGEBEN)

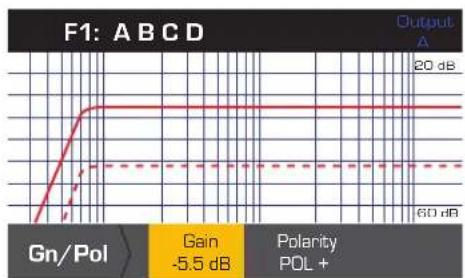

Schnitt 2 - Crossover-Veränderung und Polarität einstehen

Zur Auswahl (Verstartung eletcP (Garant) Holatity) Zum Bearbeit den drucken: + Verstarkung -100 bis +20 dB Zur Paratenereardutungredener Poralitat ^+ oder - Zum Bestätigen drucken: zum Beenden drucken:

EQ

HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > PEQ > BAND 1, 2, 3, 4 ODE 5 > ENTER (EINGEBEN)

Die Grafik ist ein Kompositum aller fünf Banden. Jedes Band hat einen Vollbereich von 20 Hz bis 20 kHz.

Schritt 1 - Equalizer einstellen

Typ: Umgehung, Parametrisch, Low-Shift, High-Shift [Standard: Umgehung]

Verstarkung: 40 bis +20 dB (Standard: 0,00)

Frequenzbereich: 20 bis 20 kHz
[Band 1 Std.: 100 Hz]
[Band 2 Std.: 500 Hz]
[Band 3 Std.: 1 kHz]
[Band 4 Std.: 2,5 kHz]
[Band 5 Std.: 5 kHz]

BW: 0,01 bis 3,00 Oktaven (Standard: 1.00 Ok.)

Zur Auswahl abrollen: [Typ, Verstärkung, Freq., BW]

Zum Bearbeiten drucken:

Zur Parametereinstellung drehen:

Zum Bestätigen drucken:

Zum Beenden drucken:

Verzogerung

HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR-VERARB.) > DELAY (VERZÖGERUNG) > ENTER (EINGEBEN)

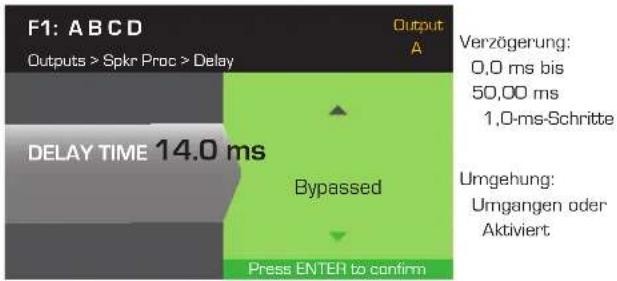

Schnitt 1 - Ausgangsverzögerungszeit einstellen

Abrollen zu (Verzögerungszeit oder Umgehung):

Zum Bearbeiten drucken:

Begrenzer

HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > LIMITER (BEGRENZER) > ENTER (EINGEBEN) > ENTER (EINGEBEN)

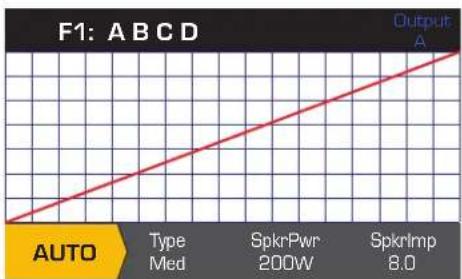

Schritt 1-Begrenzermodus einstellen

Zum Bearbeitenden des Begrenzermodus drucken:

Zur Auswahl des Begrenzermodus drehen:

Zum Bestätigkeiten der Einstellung drücken:

HOME > OUTPUTS (AUSGANGE) > SPKR PROC (LAUTSPR-VERARB.) > LIMITER (BEGRENZER) > AUTO (AUTOMATISCH)

HINWEIS: Die maximale Laatsprecherleistung (SpkrPwr) hängt vom Versteller und der ausgewählten Ausgangskonfiguration ab. Die maximale Leistung für jeder separaten Kanal beträgt 1.250 W. Ein einzeln kombinierter Kanal (ABCD oder AB+CD) kann je nach Versteller eine Leistung bis 5.000 W erzeugen.

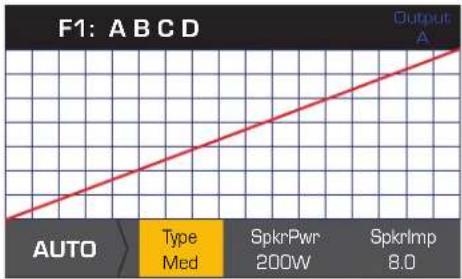

Schritt 2 - Parameter für AUTO-Modus einstellen

Typ: Aggressiv Mittel Leicht

[Type, SpkrPwr, Spkrlmp] abrollen:

Zum Bearbeiten drucken:

SpkrPwr: 10,0 W bis 1.250 KW SpkrImpd: 2.00 bis 32.00

Zur Parametereinstellung drehen:

Zum Bestätigen drucken:

Zum Beenden drucken:

Type (Typ) - Der Typ „Autom Begrenzer" ist ein Schutzgrad (Leicht, Mittel oder Aggressiv) Dieser Typ-Parameter steuert zusammen mit der Nennleistung und der Impedanz einen Algorithmus an, der die Leistung der Laufsprecher maximieren soll. Diese Parameter definierten den Eff.-und Spitzenschwellenwert wie auch ihre Einregelzeit (Attack)- und Ausregelzeit (Release)-Einstellung.

SpkrPwr (Lautsprecherleistung) – Wenn ein einzelnier Laatsprecher angesteuert wird, sollte „SpkrPwr" die Dauernennleistung des betreffenden Laatsprechers sein. Wenn mehrere Laatsprecher angesteuert werden, sollte dieser Wert die kombinierte Nennleistung für die Last sein.

Spkrlmp (Lautsprecherimpedanz) - Wenn ein einzelner Lautspeicher angesteuert wird, sollte „Spkrlmp" die Nennimpedanz des betreffenden Lautspechers sein. Wenn mehrere Lautspeicher angesteuert werden, sollte dieser Wert die kombinierte Impedanz für die Last sein.

HOME > OUTPUTS (AUSGANGE) >SPKR PROC (LAUTSPR-VERARB.) >LIMITER (BEGRENZER) >ADV

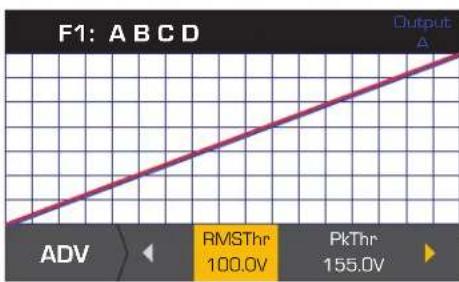

Schritt 3 - Parameter für ADV-Modus einstellen

RMSThr:3.0V bis 100.0 V Z
PkThr:5.0V bis 155.0 V P
PkAttk:0,10 ms bis 20.0 ms
PkRel:1.00 ms bis 1.0 s
RMSAttk:0.05s bis 10.0 s
RMSRel:1.0s bis 60.0 s

Zur Auswahl (RMSThr, PkThr, PkAttk, PkRel, RMSAttk u. RMSRel) abrollen:

Zum Bearbeiten drucken:

Zur Parametereinstellung drehen:

Zum Bestätigen drucken:

Zum Beenden drucken:

Array-Korrektur

HINWEIS: Für den Zugriff auf die Array-Korrekturparameter muss ein QSC-Leitungsarray geladen sein.

HOME > OUTPUTS (AUSGANGE) > SPKR PROC (LAUTSPTR-VERARB.) > ARRAY > ENTER (EINGEBEN)

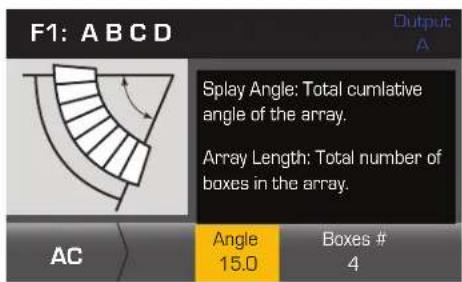

Schnitt 1 - Speizwinkel und Boxenzahl in das Array eingeben

Winkel: O,O' bis 90,0

Boxenzahl: 0 bis 24

Zur Auswahl (Winkel oder Boxenzahl) abrillen:

Zum Bearbeiten drucken:

Zur Parametereinstellung drehen:

Zum Bestätigkeiten:

Zum Beenden drucken:

HOME > OUTPUTS (AUSGANGE) > SPKR PROC (LAUTSPR.-VERARB.) > SAVE SPKR (LAUTSPR. SPEICHERN) > ENTER (EINGEBEN)

Wenn Sie ein Lautspeicherprofil speichern, speichern Sie alle derzeit für den Kanal aktiven Ausgangseinstellungen. Das neue Profil, das Sie speichern, muss nicht geladen werden, weil es bereits aktiv ist.

Schritt 1 - Einen Laufsprecher mit benutzerdefiniertem Lastprofil speichern

Nennimpedanz und Nennleistung sind die nominellen Einstellungen für einen einzigen Lautsprecher dieseres Typs.

Zur Auswahl abrollen (Band, Nennimped., Nenneistung):

Zum Bearbeitern drucken:

Zur Parameteinstellung drehen:

Zum Bestätigen drücken:

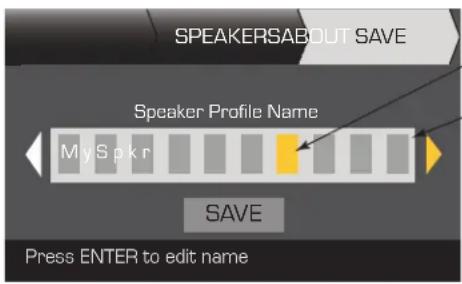

Schritt 2 - Das Laufsprecherprofil benennen

Verweist auf laufende Bearbeitung Verweist auf Auswahl von "Laufsprecherprofil-Name" Max.21 Zeichen A-Z/a-z/0-9 /- / Leerstelle

Zum Hinzufugen eines Laufsprecherprofil-Namens drucken:

Zur gewünschten Buchstabenposition abrollen:

Zur Auswahldes gewunschten Zeichensdrehn:

Nach Beendigung zu SAVE (SPEICHERN) Weiterrolten:

drucken:

drucken:

drucken:

Speichern der Voreinstellung

Speichern Sie nach dem Modifizieren der Eingänge und Ausgänge für alle Kanäle die aktuellen Einstellungen als eine der 50 benutzerdefinierten Voreinstellungen (U1: bis U50). Jede der Benutzervoreinstellungen ist vorgabemäß die gleiche wie die Werksvoreinstellung F1: A B C D. Wenn Sie die Voreinstellung speichern, überschreiben Sie also die aktuelle Voreinstellung mit dieser Nummer. Wenn Sie den Vorgang mit dem Aufrufen einer Werksvoreinstellung begonnen haben, müssen Sie die Funktion SAVE AS (SPEICERN UNDER) verwenden. Wenn Sieihn mit einer benutzerdefinierten Voreinstellung begonnen haben, konnen Sie diese mit der Funktion SAVE (SPEICERN) überschreiben, oder Sie konnen mit der Funktion SAVE AS (SPEICERN UNDER) eine andere Benutzervoreinstellung überschreiben.

HOME > PRESETS (VOREINSTELLUNGEN) > PRESET SAVE (VOREINSTELLUNG SPEICHERN) > SAVE AS (SPEICHERN UTER) > ENTER (EINGEBEN)

Schnitt 1 - Eine neue Voreinstellung auswahlen - Voreinstellungsnummer auswahlen undbearbeiten

Zum Bearbeiten der Benutzer-Voreinstellungsnummer drucken:

Zur Auswahr der gewünschten Nummer [1 bis 50] drehen:

Zum Bestätigen der Beiträgen VomelulseBngset, Numebereipteas

Schritt 2 - die Voreinstellung benennen

Schritt 3 - Voreinstellung speichern

DE

HOME > PRESETS (VOREINSTELLUNGEN) > PRESET SAVE (VOREINSTELLUNG SPEICHERN) > SAVE (SPEICHERN) > ENTER (EINGEBEN)

Verwenden Sie these Verfahren, wenn Sie die Voreinstellung durch Überschreiben der aktuell aktiven Benutzervoreinstellung speichern. Nach dem Sie die Voreinstellung, an der Sie gerade arbeiten, mit der Funktion SAVE AS (SPEICERN UNDER) gespeichert haben, wird diese zur aktuell aktiven Voreinstellung; dann konnen Sie mit der Funktion SAVE (SPEICERN) ihre Arbeit an der Voreinstellung nach Bedarf speichern.

Schritt 1 - Voreinstellung überschreiben

Dienstprogramme

Der Dienstprogrammabschnitt enthalt die folgenden Veränderkerinformationen und -funktionen:

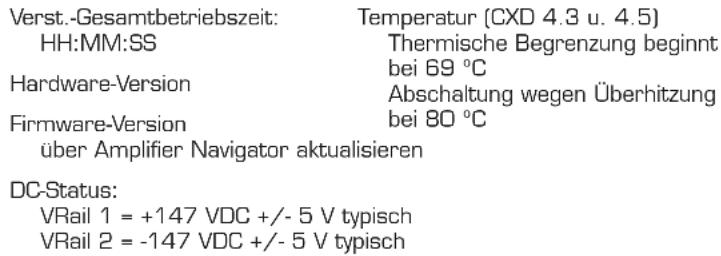

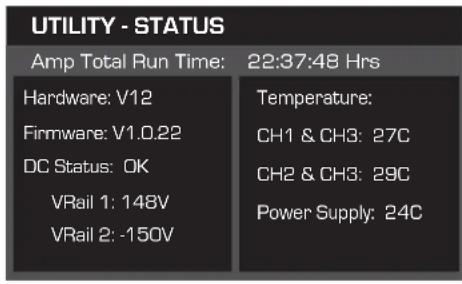

HOME > UTILITIES (DIENSTPROGRAMME) > STATUS > ENTER (EINGEBEN)

Zustand des Verstärkers prufen

HOME > UTILITIES (DIENSTPROGRAMME) > AMP ID (VERST-ID) > ENTER (EINGEBEN)

Den Veränder berennen

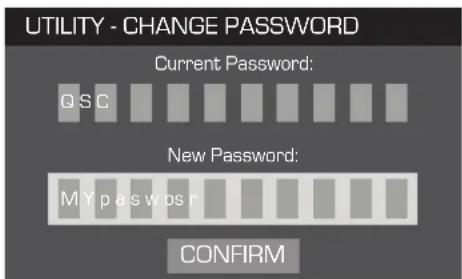

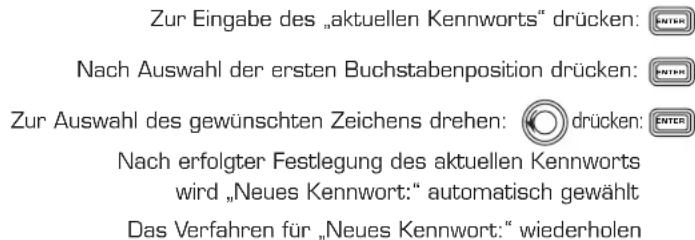

HOME > UTILITIES (DIENSTPROGRAMME) > PASSWORD (KENNNWORT) > ENTER (EINGEBEN)

Kennwort hinzufügen oderändern

Das Kennwort kann aus max. 10 Zeichen bestehen und Folgenden enthalten: A-Z a-z 0-9 - Leertaste

Zu CONFIRM [BESTÄTIGEN] abrollen:

Drucken:

HOME > UTILITIES (DIENSTPROGRAMME) > LOCKOUT (SPERRE) > ENTER (EINGEBEN)

Alle Bedienelemente sind gespert, mit Ausnahme der Stummschalttasten, der Ein/Aus-Taten auf der Front- und Rückplatte, der Eingabetaste und des Hauptknopfreglers, womit der Veränder entspert wird.

Zum Sperren oder Entsperren Kennwort eingeben

Bei MarkiaWitigenteKPasswnetrigatedpoces:

Nach Auswahl der ersten Buchstabenposition

drucken:

Zum gewünschten Zeichen abrollen:

drucken:

Nach richtiger Eingabe des Kennworts wird automatisch CONFIRM (BESTÄTIGEN) ausgewählt.

Zum Sperren bzw.Tertispeoreumtaskwesentanipifedirpncs:

GPIO-Verbindungen

Schritt 1 - 3- und 2-polige Euro-Stecker auf der Rückseite des Verständerkers anschließen

Heartbeat - 1-Hz-Rechteckwelle bei 3,3-V-Ausgabe

GPO - Funktionalität wird erst später bestimmt.

GPI - Standard-Logik-Trigger mit 1,5-V-Schwelle. Pol 1 mit Masse kurzschlieben, um Veränder in Standby-Modus zu versetzen. GP-Eingang muss aktiviert sein. (Schalter ist nicht inbegriffen.)

HOME > UTILITIES (DIENSTPROGRAMME) > GPIO > ENTER (EINGEBEN)

Schritt 2 - GP-Eingangsfungtion aktivieren oder deaktivieren

Zum Aktivieren oder Deaktivieren abrollen:

Zum Bestätigten der Auswahl drucken:

Nach Drucken von ENTER (EINGABE) wird auf dem LCD wieder die HOME-Seite angezeigt.

Unterstützte Laufsprecher

QSC Audio

AP-5102

AP-5122

AP-5122m FOH

AP-5122m MON

AP-5152

GP118-sw

GP212-sw

GP218-sw

S8T

S10T

S12

WL118-sw

WL-2102

WL212-sw

WL218-sw

B52

LX1515V3

LX18V3

MX1515

MX18S

Cerwin-Vega (CV)

EL-36C

TS-42

EV

ELX112

ELX115

ELX215

TX2152

TX2181

JBL

JRX112M

JRX115

JRX118S

JRX125

MRX515

MRX518S

MRX525

MRX528S

PRX415M

PRX425

SRX712M

SRX715

SRX718S

SRX722

SRX725

SRX728S

SRX738

VRX932LA

Peavey

PR10

PR12

PR15

PV15

PV118

PV12M

PV215

PVX12

PVX15

SP218

SP4

Yamaha

BR12

BR12M

BR15

C115V

S115V

S215V

SM15V

SW218V

Technische Daten

4 Kan. kontinuierlich
8 Ω	400 W	625 W	1.150 W
4 Ω	400 W	625 W	1.250 W
2 Ω	325 W	625 W	625 W
2 Kan. kontinuierlich
8 Ω	800 W	1.250 W	2.250 W
4 Ω	800 W	1.200 W	2.250 W
2 Ω	650 W	1.200 W	2.100 W
1 Kan. kontinuierlich7
8 Ω	1.600 W	2.500 W	4.200 W
4 Ω	1.600 W	2.500 W	4.200 W
2 Ω	1.600 W	2.500 W	4.250 W
1 Ω	1.600 W	2.500 W	3.700 W
Typische Verzerrung
8 Ω	0,01-0,03 %	0,01-0,03 %	0,01-0,03 %
4 Ω	0,03-0,06 %	0,03-0,06 %	0,03-0,06 %
Maxmale Verzerrung 4 Ω - 8 Ω1,0 % 1,0 % 1,0 %
Frequenzgang (8 Ω) 20 Hz-15 kHz +/- 0,2 dB	20 Hz-15 kHz +/- 0,2 dB	20 Hz-15 kHz +/- 0,2 dB	20 Hz-15 kHz +/- 0,2 dB
	20 Hz-20 kHz +0,2 dB / -0,7 dB	20 Hz-20 kHz +0,2 dB / -0,7 dB	20 Hz-20 kHz +0,2 dB / -0,7 dB
Rauschen
Ungewichteter Ausgang,nicht stummgeschaltet	-101 dB	-101 dB	-101 dB
Gewichteter Ausgang,stummgeschaltet	-109 dB	-109 dB	-109 dB
Veränderung (1,2-V-Einstellung) 34,0 dB 38,4 dB 38,4 dB
Dämpfungsfaktor >150>150
Eingangsimpedanz	>10k, symmetrisch oder asymmetrisch	>10k, symmetrisch oder asymmetrisch	>10k, symmetrisch oder asymmetrisch
Maximaler Eingangspegel(3,9-V-Einstellung)	12,28 V (+24 dBu)	12,28 V (+24 dBu)	12,28 V (+24 dBu)
(1,2-V-Einstellung)	3,88 V (+14 dBu)	3,88 V (+14 dBu)	3,88 V (+14 dBu)
Bedienelemente und Anzeigen (vorne)	Ein/Aus • Kanalstummschaltungs-Tasten • Kanalausswahltasten • Kanaleingangssignal und CLIP LED-Anzeigen • Kanalausgangs- undLIMIT LED-Messanzeigen • Navigationstasten HOME, ENTER, EXIT, GAIN • Knopfregler
Bedienelemente und Anzeigen (hinten)	Netzstrom-Trennschalter	Netzstrom-Trennschalter	Netzstrom-Trennschalter
Eingangsanschlüsse
Leitungseingang	3-poliger Euro-Stecker	3-poliger Euro-Stecker	3-poliger Euro-Stecker
GPI-Eingang	2-poliger Euro-Stecker, 3,5 mm	2-poliger Euro-Stecker, 3,5 mm	2-poliger Euro-Stecker, 3,5 mm
Ausgangsanschlüsse
Laufsprecherausgang	8-poliger Euro-Stecker	8-poliger Euro-Stecker	8-poliger Euro-Stecker
GPIO-Ausgang	3-poliger Euro-Stecker, 3,5 mm	3-poliger Euro-Stecker, 3,5 mm	3-poliger Euro-Stecker, 3,5 mm
Veränder- und Laatschutz	Kurzschluss-, offener Schaltkreis-, Wärme- und HF-Schutz Ein/Aus-Stummschaltung, Abschaltung bei DC-Fehler,inakitive Einschltsbrombegrenzung, Eingangsstrombegrenzung
Wechselspannungseingang	Universalnetzteil - 100 bis 240 V AC, 50-60 Hz
Abmessungen (HxBxT)	89 x 482 x 305 mm	89 x 482 x 406 mm	89 x 482 x 406 mm
Nettogewicht/Versand	8,4 kg/10,0 kg	9,5 kg/11,3 kg	10,0 kg/11,8 kg

1-1,0 kHz Sinuswelle, 1% THD, 1kanalgesteuert

Wärmeverlusttabellen

Wärmeverluste sind die während des Betriebs von einem Verträger abgegebenen thermischen Emissionen. Sie sind auf abgeleitete Abfallenergie zusammen mit der Durchschnittsleistung aus dem Volummertag zu 1/8 erfasst, die Vorstände des Betriebs führten zu einer stichtagszeitlichen Abfallerung.

BTU/Std kcal/Std

Ruhezustand
CXD 4.3 225 57
CXD 4.5 286 72

Last pro Kanal	8 Ω		4 Ω		2 Ω		25 V - 70 V - 100 V
BTU/Std kcal/Std BTU/Std			kcal/Std	BTU/Std kcal/Std	BTU/Std kcal/Std
1/8 Leistung
CXD 4.3	684	172	794	200	1.040	262	794	200
CXD 4.5	811	204	1.144	288	1.124	283	1.144	288
1/3 Leistung
CXD 4.3	983	248	1.261	318	1.869	471	1.261	318
CXD 4.5	881	222	1.708	430	1.737	438	1.708	430
Volle Leistung
CXD 4.3	2.498	629	2.925	737	4.198	1.058	2.925	737
CXD 4.5	3.116	785	5.318	1.340	4.208	1.060	5.318	1.340

Ruhezustand

Wärmeverlust im Ruhezustand oder bei sehr niedrigem Signalpegel.

1/8 Leistung

Wärmeverlust bei 1/8 der vollen Leistung wird anhand von Rosa-Rauschen gemessen. Er entspricht in etwa dem Betrieb mit Musik oder Stimme bei leichtem Clipping und stellt den typischen, „sauberen“, maximalen Pegel des Verständers ohne hörbares Clipping dar. Verwenden Sie diese Werte für den typischen Betrieb bei maximalem Pegel.

1/3 Leistung

Wärmeverlust bei 1/3 der vollen Leistung wird anhand von Rosa-Rauschen gemessen. Er entspricht in etwa dem Betrieb mit Musik oder Stimme bei sehr starkem Clipping und einem sehr komprimierten dynamischen Bereich.

Volle Leistung

Wärmeverlust bei voller Leistung wird mit einer 1-kHz-Sinuswelle gemessen. Dies entspricht jedoch keinen realistischen Betriebsbedingungen.

QSC

Adresse:

Verkauf und Marketing: [phone] oder gebührenfrei (nur in den USA) [phone]

Kundendienst: [phone] oder gebührenfrei (nur in den USA) [phone]

Fax-Nummern:

Verkauf und Marketing: [phone]

Kundendienst-Fax:[phone]

Internet:

www.qsc.com

E-Mail:

[e-mail]
