BEDIENUNGSANLEITUNG VEB34106 VESTEL

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.

These Gebrauchsanweisung enthalt wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf.

Symbol Typ	Bedeutung
A	WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr
4	GEFAHR EINES ELEKTRISCHEN SCHLAGES	Gefährliche Spannung
A	BRANDGEFAHR Warnung: Brandgefahr / entflammbare Materialien
!	ACHTUNG Gefahr von Personen- und Sachschäden
	WICHTIG / HINWEIS Bestimmungsgemäß Verwendung des Gerätes

INHALT

1. SICHERHEITSHINWEISE 4
   1.1 Allgemeine Sicherheitshinweise 4
   1.2 Hinweise zum Aufstellen und Anschlieben 7
   1.3 Wahrend des Betriebs 7
   1.4 Warnhinweise zur Reinigung und Wartung 9
   2.Installation und Vorbereitung fur den Gebrauch 10
   2.1 Hinweise fur den Installateur 10
   2.2 Einbauendes Backofens 10
   2.3 Elektrischer Anschluss und Sicherheitshinweise 12
   3.PRODUKTMERKMALE 13
   4.Verwenden des Produkts. 14
   4.1 Verwenden der Bedieneinheit 15
   4.2 Zubehor 17
   5.REINIGUNG UND WARTUNG 18
   5.1 Reinigung 18
   5.2Wartung 20
   6.FEHLERBEHEBUNG UND TRANSPORT 21
   6.1 Fehlerbehebung 21
   6.2 Transport 22
   7.TECHNISCHE DATEN 23
   7.1 Energieblatt 23

1. SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu können.
• These Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät möglicherweise nicht über einige der Eigenschaften, die in thisem Dokument beschrieben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisunglesen.

1.1 Allgemeine Sicherheitseinweise

• Dieses Gerätarf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug - halten Sie Kinder davon fern. Kinder dürfen Reinigungsa- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführung.

WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Achten Sie daraufuf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden.

WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.

WARNING: Hat die Oberfläche Sprünge, müssen Sie das Gerät(sofort ausschalten. Es besteht Stromschlaggefahr.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Das Gerät wird beim Betrieb besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren.
• Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit frei.
• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um die Backofentürscheibe oder sonstige Oberflächen zu reinigen. Dabei können Oberflächen zerkratzen, was zum Bersten der Türscheibe oder Schäden an Oberflächen führen kann.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

4!WARNING: Vergewissern Sie sich vor dem Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden.

ACHTUNG: Von außen zugängliche Teile konnen beim Kochen oder Grillen heißt werden. Halten Sie keine Kinder vom Gerät fern, wenn diese eingeschaltet ist.

• Das Gerät wurde unter Einhaltung der einschlädigen lokalen und internationalen Normen und Vorschriften hergestellt.
• Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden. Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführten

werden, können Sie gefährden. Nehmen Sie keine Änderungen an den Eigenschaften des Herdes vor. Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld.

• Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsznetz und/oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für diesen Gerät sind auf dem Typenschild angegeben.

ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmitteln, für den Gebrauch im Haushalt sowie ausschließlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. außerhalb vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden.

• Heben oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür.
• Es wurden alle erforderlichen Maßnahmen ergriffen, um ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden, um Kratzer zu vermeiden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehör auf das Glas.
• Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Lassen Sie Kinder nicht auf die Backofentür klettern oder daraufuf sitzen, während sie geöffnet ist.

-itte halten Sie Kinder und Tiere von thisem Gerät fern.

1.2 Hinweise zum Aufstellen und Anschliessen

• Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde.
• Das Gerätarf nur von einem autorisierten Techniker installiert werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden.
• Während Sie das Gerät auspacken, sollenn Sie es auf Transportschäden überprüfen. Falls Sie einen Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich sein konnen, sollenn Sie diese einsammeln und(sofort entsorgen.
• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus.
• Die das Gerät umgebenden Materialien (z. B. Schrank) müssen in der Lage sein, einer Temperatur von mindestens 100^ zu widerstehen.
• Das Gerätarf zur Vermeidung von Überhitzungen nicht hinter einer dekorativen Tur installiert werden.

1.3 Wahrend des Betriebs

• Wenn Sie den Backofen das erste Mal einschalten,nehmen Sie möglicherweise einen leichten Geruch wahr. Das ist vollkommen normal. Der Geruch rührt von den Isoliermaterialien und den Heizelementen her. Deshalb sollen den Sie den Backofen vor der

ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Sorgen Sie in dieser Zeit für eine gründliche Belüftung der Umgebung, in welcher der Herd installiert ist.

• Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen öffnen. Es besteht Verbrennungsgefahr durch den bereits Dampf, der beim öffnen aus dem Backofen entweicht.
• Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes.
• Verwenden Sie immer Topfhandschuhe, um das Gargut aus dem Backofen zunehmen bzw. hineinzulegen.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese können bei sehr hohen Temperatures in Brand geraten. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Schalten Sie stattdessen den Herd aus, und decken Sie die Pfanne mit ihrem Deckel oder einer Feuerdecke zu.

• Wenn das Gerät längerere Zeit nicht benutzt wird, schalten Sie den Netzhauptschalter aus. Schreiben Sie bei längerer Nicht-Verwendung auch das Gasventil.
• Achten Sie stets darauf, dass die Einstellknöppe in der Stellung „0" (Aus) stehen, wenn das Gerät nicht verwendet wird.
  Die Backbleche kippen nach unter, wenn sie herausgezogen werden. Sorgen Sie dafür, dass kein heißes Gargut verschüttet wird oder heruntertropft, wenn Sie es aus dem Backofen hersausnemen.
• Belasten Sie die Backofentür nicht, wenn sie geöffnet ist. Dabei kann sich die Backofentür

verziehen, oder sie kann beschädigt werden.

• Legen Sie keine schweren oder brennbaren Gegenstände (z. B. Nylon, Plastiktüten, Papier, Textilien, usw.) in die Schublade. Dies gilt auch für Kochgeschirr mit Kunststoffzubehör (z. B. Griffe).
• Hängen Sie keine Handtücher, Geschirrtücher oder Textilien auf das Gerät oder an die Griffe.

1.4 Warnhinweise zur Reinigung und Wartung

• Vergewissern Sie sich, dass die Spanningsversorgung zum Gerät Netzseitig unterbrochen ist, bevor jegliche Reinigungsa oder Wartungsarbeiten durchgeführt werden.
• Entfernen Sie nicht die Einstellknöpfte, um das Bedienfeld zu reinigen.
• Um einen ordnungsgemäßen Betrieb sowie die größtmögliche Sicherheit für Ihr Gerät sicherzustellen, empfehlen wir, stets Original-Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen.

CE-Konformitätserklärung

C E Unsere Produkte entsprechen den geltenden EG-Verordnungen, -Beschlüssen und -Richtlinien sowie den Anforderungen der Normen, auf die verwiesen wird.

Dieses Gerät wurde ausschließlich für das Kochen zu Hause ausgelegt. Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäß und gefährlich.

Die Gebrauchsanweisungen gelten für mehrere Modelle. Möglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und Ihr Modell.

2. Installation und Vorbereitung für den Gebrauch

WARNING:Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden.

• Eine unsachgemäß Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind.
• Überprüfen Sie vor der Montage des Geräts, dass der vom Energieversorger geleiferte Strom (elektrische Spannung und Frenz) mit der Einstellung des Geräts kompatibel ist. Die Anschlusswerte für diese Gerät sind auf dem Typenschild angegeben.
  Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling usw.).

2.1 Hinweise für den Installateur

Allgemeine Hinweise

• Nachdem Sie die Verpackung von dem Gerät und dem Zubehör entfernt haben, vergewissern Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.
• Stellen Sie sicher, dass sich in der direkten Höhe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, Öl, Kleidung usw. befinden, die in Brand geraten können.

Die Arbeitsplatte und Mobel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperatren von über 100^ standhalten konnen.
Das Gerät sollte nicht direkt über einem Geschirrspuler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden.

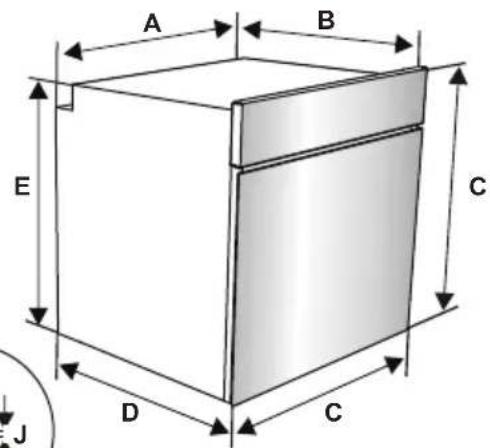

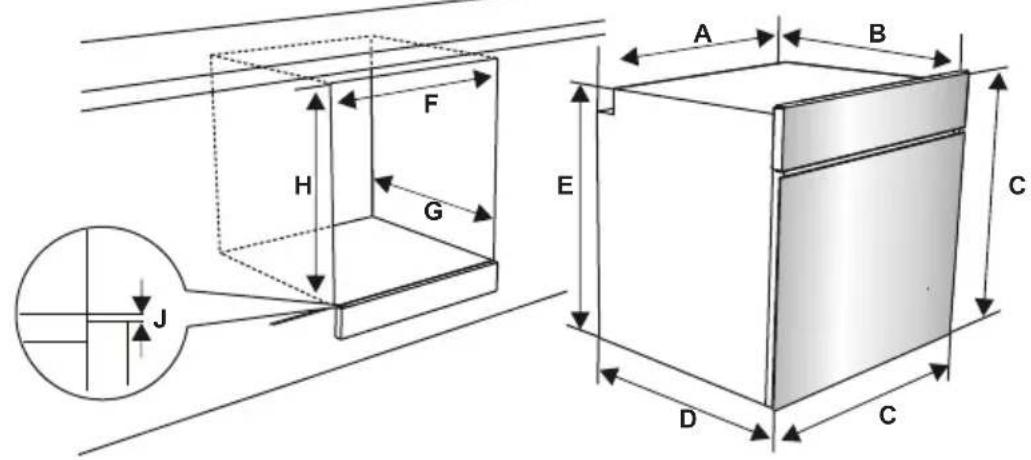

2.2 Einbauendes Backofens

Die Geräte werden mit Montagekits gefleiert und können in eine Arbeitsplatte mit geeigneten Abmessungen eingebaut werden.Die Einbaumaße des Kochfeldes und des Backofens sind in der Tabelle unter aufgeführrt.

A (mm)	557 min./max.	F (mm) 560/580
B (mm)	550 min.	G (mm) 555
C (mm)	595 min.	H/I (mm) 600/590
D (mm)	575 min.	J/K (mm) 5/10
E (mm)	574

Einbau unter einer Arbeitsplatte

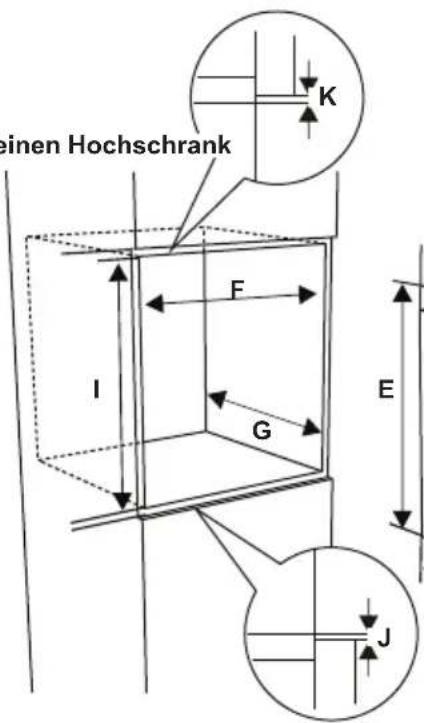

Einbau in einen Hochschränk

Nachdem alle elektrischen Anschlüsse ausgeführrt wurden, den Backofen in den Einbauschrank einschieben.Die Backofentür öffnen, und die 2 Schrauben in die LÖcher im Rahmen des Backofens einschrauben.Bei an der Schrankoberfläch anliegendem Geräterahmen die Schraube festziehen.

2.3 Elektrischer Anschluss und Sicherheitshinweise

WARNING:Der elektrische Anschluss

des Geràtes muss von einem

autorisierten Servicemitarbeiter oder

einer qualifizierten Elektrofachkraft gemäß den Hinweisen in dieser

Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden.

WARNING:Das Gerät muss geerdet sein.

• Vor dem Anschluss des Gerätes an die Spannungsvorsorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben).
• Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden. Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabelarf nur von einer qualifizierten Fachkraft ausgetauscht werden.
• Keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel verwenden.
  Das Netzkabel muss von bereits Teilen des Gerätes ferngehalten werden und damit nicht gebogen oder gequetscht werden. Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden.
• Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschäftet werden, um die Sicherheitsvorschriften zu erfüllen.
  Das Gerät ist für eine Spannungsvorsorgung mit 220-240 V ~ und 380-415 V 3N~ ausgelegt. Wenn am Anschlussort eine andere Spannungsvorsorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden.
  Das Netzkabel (H05VV-F) muss lang

genug sein, damit es auch bei vor dem Einbauschrank stehendem Gerät angeschlossen werden kann.

• Sicherstellen, dass alle Anschlüsse ordnungsgemäß festgezogen sind.
  Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schlieben.

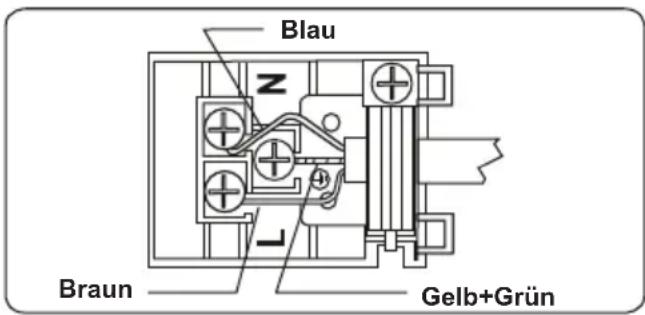

• Der richtige Klemmenanschluss ist auf dem Anschlusskosten dargestellt.

3.PRODUKTMERKMALE

Wichtig: Die Merkmale der einzelnen Produkte können sich untersuchen und Ihr Gerät sieht möglicherweise anders aus als auf den Abbildungen.

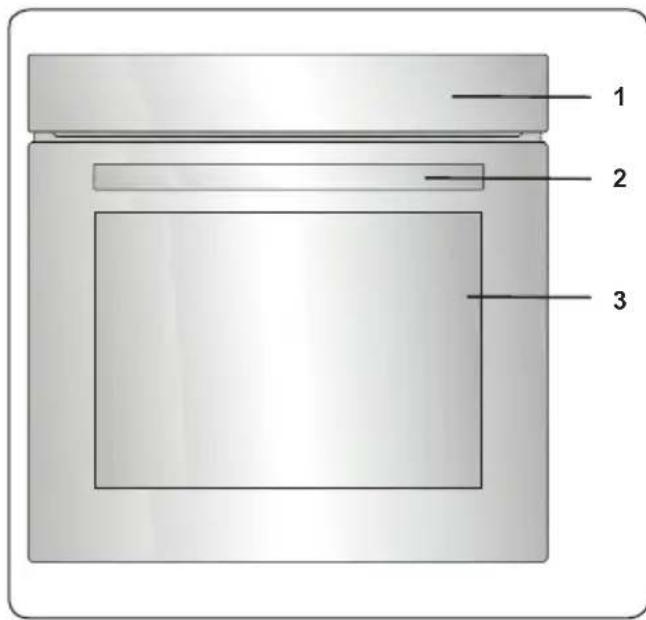

Listeder Komponenten

1.Bedienfeld
2.Backofentürgriff
3.Backofentür

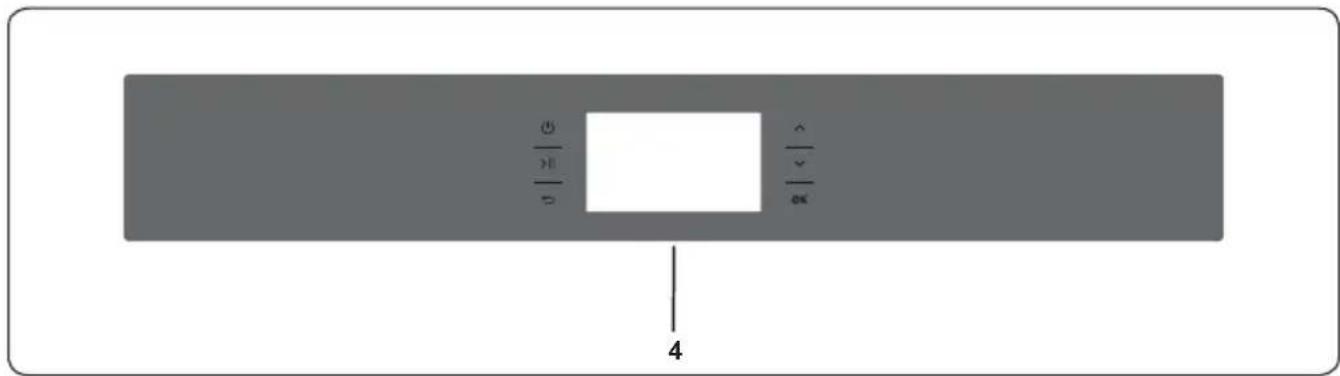

Bedienfeld

4.Timer

4. Verwendendes Produkts

Backofenkunften

• Die Funktionen Ihres Backofens können je nach Modell abweichen.

Backofenlampe:Es
wird nur die
Backofenlampe
eingeschaltet. Sie bleibt
während der gesamten
Dauer der Garfungtion
eingeschaltet.

Auftau-Funktion:Die

Warnleuchten des Backofens werden eingeschaltet, und der Luftenterget in Betrieb. Um die Auftaufunktion zu

verwenden, legen Sie das Tiefkuhlgericht auf die von unter gesehen dritte Einschubebene des Backofens. Es wird empfohlen, ein Blech unter dem Tiefkuhlgericht zu platzieren, um das beim Schmelzen von Eis entstehende Wasser aufzufangen. Bei dieser Funktion werden die Speisen nicht gegart oder gebacken, sondern lediglich Schneller aufgetaut.

Turbo-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Ringheizelement und der Luftgerehen in

Betrieb.Die Turbo-Funktion sorgt fur eine gleichmäßige Wärmeverteilung im Backofen. Dadurch wird das Gargut auf allen Einschubebenen gleichmäßig gegart. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Ober- und Unterhitze:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente fur Ober- und Unterhitze beginnen zu

heizen. Bei Ober- und Unterhitze wird die Wärme so abgestraht, dass das Gargut gleichmäßig gegart wird. Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza. Es wird empfohlen, den Ofen 10 Minuten lang vorzuheiten und bei dieser Funktion auch nur eine Einschubebene zu verwenden.

Umluft-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente fur Ober- und Unterhitze sowie der

Lüfter gehen in Betrieb. Diese Funktion ist besonders für das Backen von Gebäck geeignet. Das Gargut wird über die Heizelemente für Ober- und Unterhitze im Backofen gegart, und der Lüfter zirkuliert die Luft, damit ein leichter Grilleffekt erzielt wird. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Pizzafunktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Ringheizelement, das Heizelement fur

Unterhitze sowie der Lüfter gehen in Betrieb. Diese Funktion eignet sich ideal zum Schnellen und gleichmäßigen Backen von Gargut wie Pizza.Während der Lüfter eine gleichmäßige Wärmeverteilung im Backofen gewährleistet, sorgt die Unterhitze für das richtige Ausbacken des Garguts.

Grill-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnnt zu heizen.

These Funktion wird zum Grillen und Rosten von Gargut auf den oberen Einschubebenen des Backofens verwendet. Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts.Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warning:Beim Grillen muss die Backofentur geschlossen bleiben, und die Temperatur solle auf 190^ estellt werden.

Schnellgrill-Funktion:Das

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das

Grillheizelement sowie

das Heizelement für Oberhitze beginnen zu heizen. Diese Funktion wird zum Schnellgrillen und Grillen von Gargut mit größerer Oberfläche, wie Fleisch, verwendet. Verwenden Sie die oberen Einschubebenen des Backofens. Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warning:Beim Grillen muss die

Backofentur geschlossen bleiben, und die Temperatur sollte auf 190^ eingestellt werden.

Doppel-Grill- und Umluft-Funktion: I

Backofenthermostat und die Warnleuchten werden eingeschaltet, und das

Grillheizelement, das

Heizelement für Oberhitze sowie der Lüfter gehen in Betrieb. Diese Funktion wird zum Schnellgrillen, zum Grillen von voluminöserem Gargut und zum Grillen von Gargut mit größerer Oberfläche verwendet. Mit dem Heizelement für Oberhitze, dem Grillheizelement und dem Lüfter wird ein gleichmäßiges Garen des Garguts sichergestellt. Verwenden Sie die oberen Einschubebenen des Backofens. PinseIn Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.

Warning:Beim Grillen muss die

Backofentur geschlossen bleiben, und die Temperatur solte auf 190^ gestellt werden.

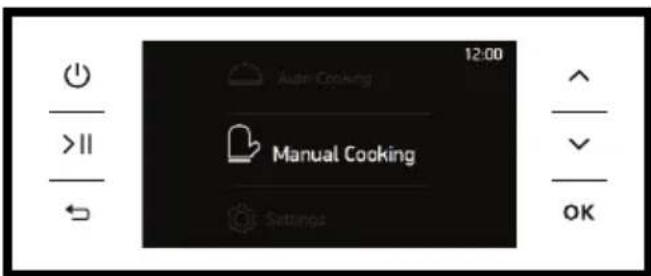

4.1 Verwendend der Bedieneinheit

Die Bedieneinheit besteht aus einem einfarbigen 4,3-Zoll-LCD-Bildschirm mit 6 entsprechenden Touch-Tasten. Die Funktionseise der Touch-Tasten wird im Folgenden beschrieben.

Beschreibung der Modi
ü	Ein/Aus	Ä	Nach oben/ Erhöhen
ÜII	Start/Stopp	✓	Nach unten/ Verringern
←	Zurück AuswänahlOK

Die Bedieneinheit ist so ausgelegt, dass der Benutzer mit den integrierten Garfunktionen problemlos professionelle Rezepte umsetzen kann.

Die Menüs der Bedieneinheit, wie die Menüs zum manuellen oder automatischen Kochen, und deren Einstellungen werden im Folgenden ebenfalls beschrieben.

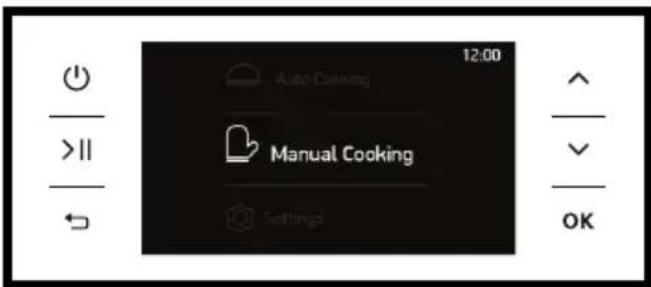

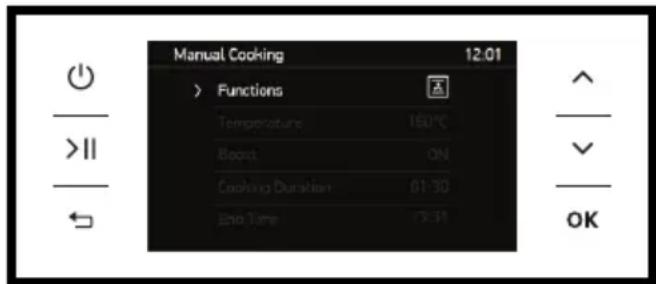

Manuelles Kochen

Sie können zum manuellen Koch eine der 7 Garfunktionen, die Temperatur, die Schnellaufheizfunktion, die Kochzeit sowie die Gar-Endzeit einstellen.Gehen Sie wie unter beschreiben vor, um im Menu zum manuellen Koch zu navigieren.

• Mit den Tasten Nach oben und Nach unter im Hauptmenu navigieren.
• Den Menüeintrag „Manuelles Kochen“ auswahlen, und mit der Taste OK bestätigten.

Um jegliche Einstellungen vorzunehmen, navigieren Sie über die Tasten Nach oben und Nach unter zu der gewünschten

Funktion. Wahlen Sie die Einstellung aus, indem Sie sie mit der Taste OK bestätigten. Daraufhin blinkt die ausgewählte Funktion. Nehmen Sie die jeweilige Einstellung über die Taten Nach oben und Nach unter vor, während die jeweilige Funktion blinkt.Die Einstellung wird übernommen, wenn Sie auf OK drucken.

Wenn fur die Kochzeit der Wert 00:00

eingestellt ist, wird das Gargut so

lange gegart, bis Sie den Backofen manuell ausschalten.

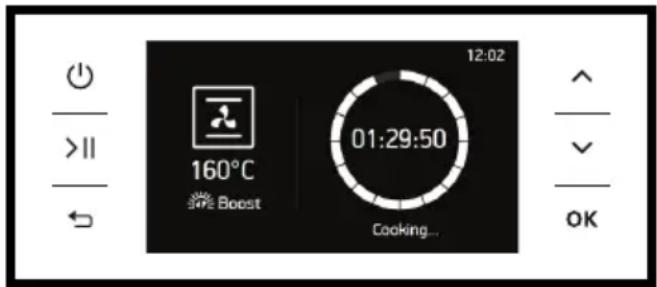

Schnellheizen-Funktion

Wahlen Sie zum Einstellen der Schnellheizen-Funktion „Schnellheizen" mit der OK-Taste, sobald diese Option auf dem Bildschirm erscheint. Wahlen Sie dann die gewünschte Einstellung mit der OK-Taste aus.

Verwenden Sie diese Funktion, um den Ofen sochnell wie möglich auf die gewünschte Temperatur zu erhitzen. Dieder Modus ist nicht zum Garen geeignet.

• Verwenden Sie diese Funktion, um den Ofen sochnell wie möglich auf die gewünschte Temperatur zu erhitzen. Dieser Modus ist nicht zum Garen geeignet.

• Um einen Garvorgang zu starten, auf die Taste Start/Stopp tippen. Daraufhin wird der Gar-Bildschirm angezeigt.

Gar-Bildschirm

Die Taste Start/Stopp dient zum Anhalten und Fortsetzen des Garvorgangs.
- Durch Tippen auf die Tasten Nach oben und Nach unter kann die Temperatur eingestellt werden.
Die Taste Zurück dient zum Navigieren zwischen der Backofenkunft, der Temperatur und der Garzeit, während eine beliebige Garfungkction aktiviert ist. Über die Tasten Nach oben und Nach unten konnen die Werte der einzelnen Einstellungen angepasst werden.
- Über die Taste Start/Stopp wird darüber zum Hauptmenu gewechselt. Über die Taste Zurück wird dann darüber zum Gar-Bildschirm gewechselt.

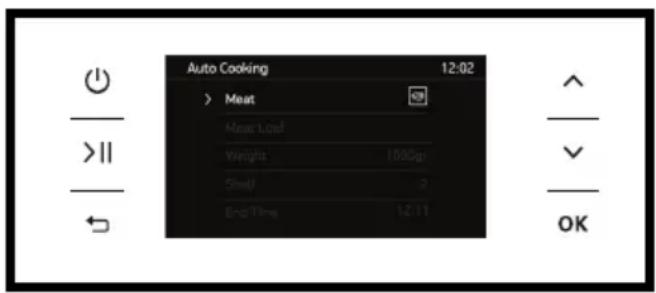

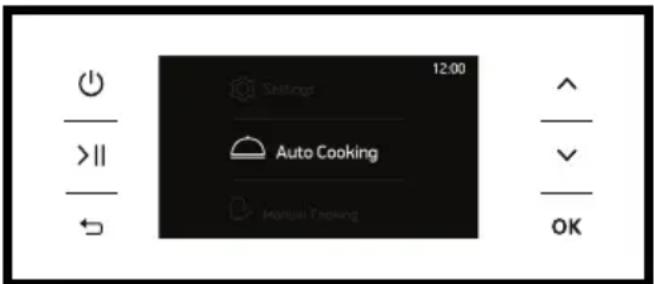

AutomatischesKochen

Die Bedieneinheit verfügt über integrierte, vordefinierte Rezeptfunktionen, die Sie im Menu „Automatisches Kochen" auswahlen können. Sie können ausschließlich den Name des gewünschten Gerichtes auswahlen.Im Gegensatz zu den Gar-Einstellungen können die Rezepteinstellungen nicht angepasst werden. Somit sind auch die Kochzeit und die Temperatur bereits voreingestellt.

Gehen Sie wie unter beschreiben vor, um im Menu zum automatischen Kochen zu navigieren.

• Mit den Tasten Nach oben und Nach unter im Hauptmenu navigieren.
• Den Menüeintrag „Automatisches

Kochen" auswahlen, und mit der Taste OK bestätigten.

Im Menu zum automatischen Kochen können Sie die Kategorie, den Namen und das Gewicht für das gewünschte Rezept auswahlen.Die Gar-Endzeit kann ebenfalls eingestellt werden.

Um jeglichen Eintrag auszuwahlen, über die Tasten Nach oben und Nach unter im Menu zu dem Eintrag navigieren und mit der Taste OK bestätigen.Daraufhin blinkt die ausgewählte Festlegung. Wahrend die Festlegung blinkt, über die Tasten Nach oben und Nach unter den jeweiligen Wertändern.Die Auswahl mit der Taste OK bestätigen.

Schieben Sie das Gargut in die mittlere Einschubebene ein, um die bestmöglichen Resultate zu erzielen.

Drücken Sie die Taste Start/Pause, um den Garvorgang zu starten.Daraufhin wird der Gar-Bildschirm wie unten dargestellt angezeigt:

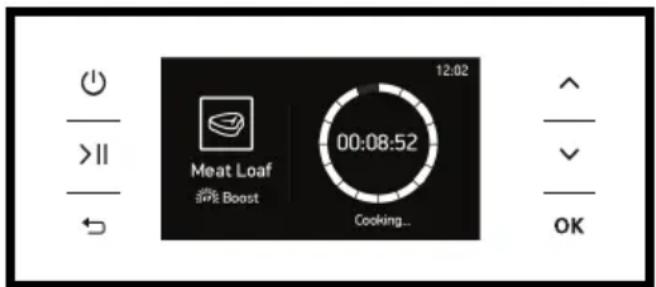

Gar-Bildschirm

Die Taste Start/Stopp dient zum Anhalten und Fortsetzen des Garvorgangs.
- Um den Garvorgang zu stoppen und zum Hauptmenu zurückzukehren, die Taste Start/Stopp drücken und anschließend die Taste Zurück.

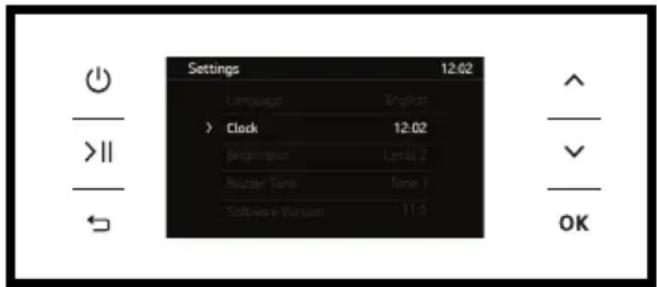

Stufen

Im Menu „Einstellungen“ kann die Zeit, die Bildschirmhelligkeit, das akustische Signal und die Sprache angepasst werden.Zudem

konnen Sie Informationen zu der auf Ihrm Backofen installierten Softwareversion anzeigen.

• Um jeglichen Eintrag auszuwahlen, über die Tasten Nach oben und Nach unter im Menu zu dem Eintrag navigieren und mit der Taste OK bestätigten. Daraufhin blinkt die ausgewählte Festlegung. Wahrend die Festlegung blinkt, über die Tasten Nach oben und Nach unter den jeweiligen Wertändern. Die Auswahl mit der Taste OK bestätigten.

4.2 Zubehör

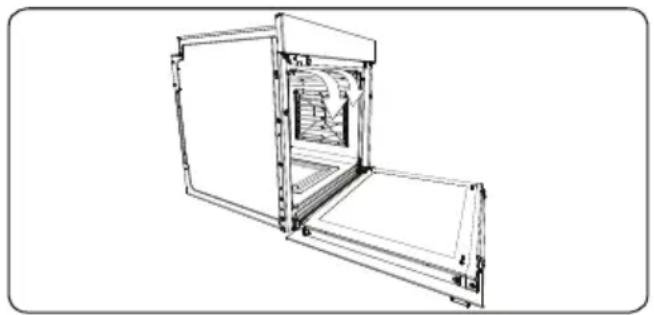

Heifluftabschirmung

Das patentierte Heilfluist-Schutzsystem verhindert, dass weiß Luft im Ofen den Nutzer erreicht, indem beim Offn der Gerätetur ein Luftvorhang vor der Ofengarzone erzeugt wird.

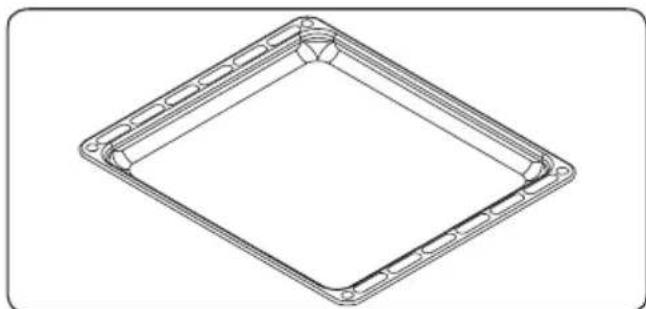

Flaches Backblech

Das flache Backblech eignet sich besonderss zum Backen von Gebäck.

Schieben Sie die Fettpfanne in eine beliebige Einschubebene bis gaz nach hinten ein, um den ordnungsgemäsen Sitz zu gewährleisten.

Kombirost

Der Kombirost eignet sich hervorragend zum Grillen oder zum Garen von Gargut in für Backöfen geeignetem Kochgeschirr.

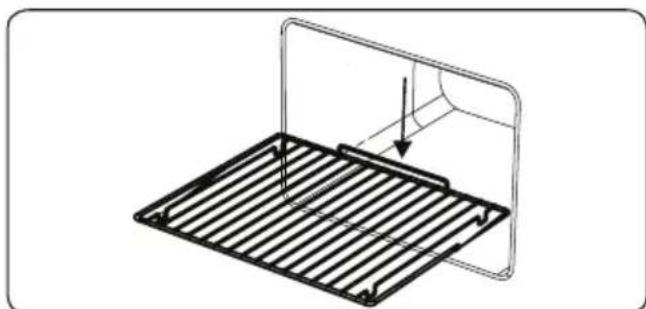

Warning:

Setzen Sie den Kombirost in die passende Einschubebene in den Garraume ein, und schiben Sie ihn bis ganz nach hinten durch.

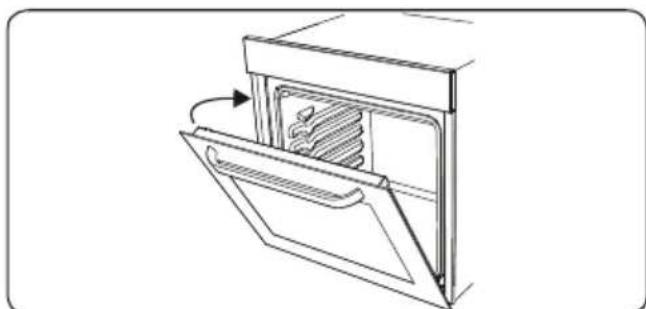

Backofentür mit Soft-Close-Funktion

Sorgt damit, dass die Backofentür selbst)tig und sanft schließt, wenn sie kurz vor der geschlossenen Stellung losgelassen wird.

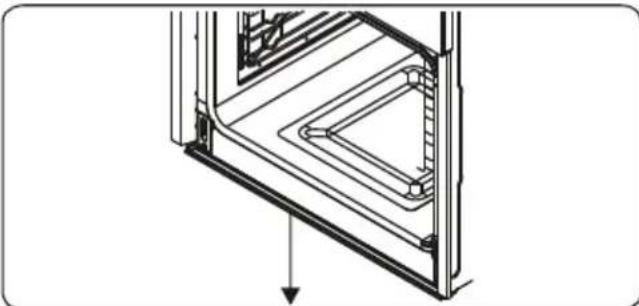

Wasserablauf

In einigen Garsituationen kondensiert Wasser an der Innenschibe der Backofentur.Dies ist keine Fehlfunktion des Gerates.

Öffnen Sie die Backofentür bis zur Grillposition und halten Sie sie ca. 20 Sekunden in dieser Stellung.

Dabei tropfth das Wasser in den Wasserablauf.

Lassen Sie den Backofen abkühlen, und wischen Sie die Innenseite der Backofentür mit einem trockenen Tuch ab. Diese Vorgehensweise muss regelmäßig angewendet werden.

5. REINIGUNG UND WARTUNG

5.1 Reinigung

WARNING: Schalten Sie das Gerät vor der Reinigung aus, und{lassen Sie abkühlen.

Allgemeine Hinweise

Vor der Verwendung an Ihrem Gerat prufen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.

Ausschließlich Reinigungsgel oder flüssigkeiten verwenden, die keine Partikel enthalten.Keine atzenden (korrosiven) Gels, Scheuerpulver, Stahlwolle oder harten Gegenstände verwenden, da diese die Herdoberfläche beschädigen können.

Keine Reinigungsmittel mit Partikeln verwenden, da dadurch Glasoberflächen,@emailierte

Oberflächen und/oder lackierte Oberflächen an Ihr dem Gerät beschädigt werden können.

• Wenn Flüssigkeiten überlaufen, diese sofort entfern, um Beschädigungen an Teilen zu vermeiden.

Keine Teile des Gerätes mit einem Dampfstrahlreiniger reinigen.

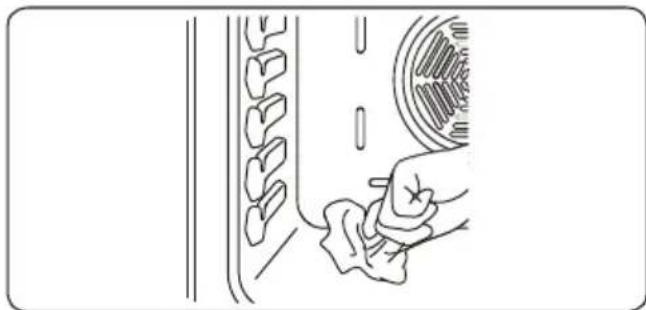

Reinigen des Garraums des Backofens

• Der Garraum von emailierten Backofen{lsst sich am besten reinigen, wenn der Backofen noch warm ist.
• Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. Anschließlich den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen.
• Es ist möglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen.

Reinigen der Glasteile

Die Glasteile an Ihrem Gerät regelmäßig reinigen.
Die Glasteileinnen und außen mit einem Glasreiniger reinigen. Anschließend abspulen, und mit einem trockenen Tuch gründlich trockenwischen.

Reinigen von Edelstahlteilen (sofern vorhanden)

Die Edelstahlteile an Ihr Gemarregelmäßig reinigen.
Die Edelstahlteile mit einem weichen, ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend mit einem trockenen Tuch gründlich trockenwischen.

Die Edelstahlteile nicht reinigen, wenn sie noch heißt sind vom Gebrauch.

Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen.

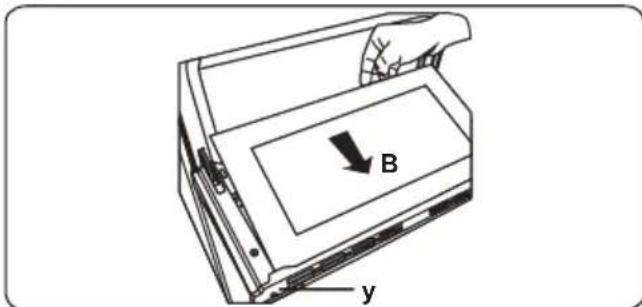

Ausbauen der Innenscheibe

Sie müssen die Innenscheibe des Backofens vor der Reinigung wie unter dargestellt Herausnahmen.

1.Die Scheibe in Pfeilrichtung B drucken, und aus der Halteklammer x losen.Die Scheibe in Pfeilrichtung A hersausheben.

Wiedereinsetzen der Innenscheibe:

1.Die Scheibe in Pfeilrichtung B in und unter die Halteklammer y drucken.

3.Die Scheibe in Pfeilrichtung C unter die Halteklammer x drucken.

Wenn die Backofentür mit drei Scheiben ausgestattet ist, kann die dritte Scheibe auf dieserbe Weise gebaut werden, wie die zweite Scheibe.

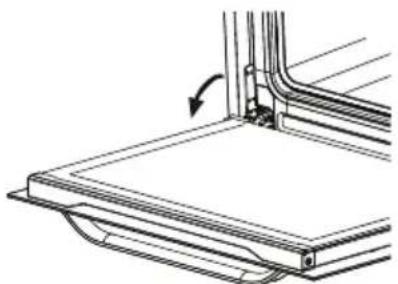

Ausbau der Backofentür

Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unter dargestellt herausnahmen.

1.Die BackofenturÖffnen.

2.Den Sicherheitsbuegel a mit einem Schraubendreher bis zum Anschlag offen.

3.Die Tur bis kurz vor die geschlossene Position schlieben, in dieser Stellung in ihre Richtungziehen und abnehmer.

AusbauendesSeitengitters

Ziehen Sie das Seitengitter wie in der Abbildung dargestellt Heraus, um es auszubauen. Nachdem Sie es aus den Halteklammern a gelost haben, schiben Sie es nach oben.

5.2 Wartung

WARNING:Das Gerät solle ausschließlich von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gewartet werden.

Auswechseln der Backofenlampe

WARNING: Schalten Sie das Gerät vor dem Auswechseln der Backofenlampe aus, und setzen Sie es abkühlen.

Die Streuscheibe abnehmen, und die Gluhlampe Herausnahmen.
Die neue Gluhlampe (hitzebeständig bis 300^ ) anstelle der alten Gluhlampe (230 V, 15-25 Watt, Typ E14) einsetzen.
Die Streuscheibe wieder einsetzen. Nun ist der Backofen wieder einsatzbereit.

Die Backofenlampe ist speziell fur den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignet sich nicht zur

Raubbeleuchtung.

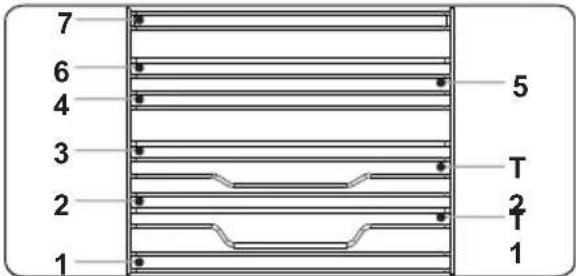

Der EasyFix-Gittereinsatz

Reinigen Sie das Zubehör vor der ersten Verwendung gründlich mit warmem Wasser, Spülmittel und einem weichen, sauberen Tuch.

• Setzen Sie das Zubehör an der richtigen Stelle in das Gerät ein.
• Zwischen der Lüfterabdeckung und dem Zubehör sollen den Sie mindestens 1 cm Abstand halten.
• Seien Sie beim Herausnahmen des Kochgeschirrs und/oder des Zubehörns aus dem Ofen vorsichtig. Heiße Speisen oder Zubehörteile können Verbrennungen verursachen.
  Das Zubehör kann sich bei Hitzeverformen. Sobald es sich abgekühlthat, erhält es sein ursprünglichesAussehen und seine ursprünglicheLeistung zurück.
  Flicher und Gittereinsätze konnen aufjeder Ebene von 1 bis 7 eingesetzt werden.
  Die Teleskopschiene kann auf den Ebenen T1 und T2 eingesetzt werden.
• Ebene 3 wird für das Kochen auf einer Ebene empfohlen.
• Ebene T2 wird für das Kochen auf einer Ebene mit Telescopschienen empfohlen.
• Ebene 2 und Ebene 4 werden für das Kochen auf zwei Ebenen empfohlen.
  Das Drehspieß-Drahtgitter muss auf Ebene 3 eingesetzt werden.
• Ebene T2 wird zur Drehspieß-Drahtgitter-Positionierung mitTeleskopschienen verwendet.

****Das Zubehör kann je nach gekauftem Modell variieren.

6. FEHLERBEHEBUNG UND TRANSPORT

6.1 Fehlerbehebung

Wenn an Ihr Gemät gerät weiterhin ein Fehler vorliegt, nachdem Sie die unter aufgeführten grundlegenden Schritte zur Fehlerbehebung befolggt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.

Fehler Mögliche Ursache Lösung
Der Backofen kann nicht eingeschaltet werden.	Die Spannungsvorsorgung ist ausgeschaltet.	Stellen Sie safer, dass dieSpannungsvorsorgung vorhanden ist.Stellen Sie safer, dass die anderenKüchengeräte Funktionieren.
Keine Hitze oder Backofen erwartet sich nicht.	Der Temperaturwahlschalter desBackofens ist falsch eingestellt.Die Backofentür wurde offen gelassen.	Stellen Sie safer, dass derTemperaturwahlschalter des Backofensordnungsgemäß eingestellt ist.
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist ausgefallen.Die Spannungsvorsorgung wurdegetrennt oder ist ausgeschaltet.	Ersetzen Sie die Backofenlampeentsprechend den Anweisungen.Stellen Sie safer, dass dieSpannungsvorsorgung eingeschaltet ist.
Der Garvorgang im Backofen ist ungleichmäßig.	Es wird die falsche Einschubebene verwendet.	Stellen Sie safer, dass Sie dieempfohlenen Temperaturen undEinschubebenen verwendenÖffnen Sie die Backofentür nicht zu halten, es sei dann, das Gargutmust gewendet werden.Wenn Sie dieBackofentür halten Öffnen, hat thiseringere Innentemperaturen zur Folgeund beinträchtigt die Ergebnisse desGarvorgangs.
Die Timer-Tasten lessen sich nicht ordnungsgemäßdrücken.	Es haben sich Fremdkörperszwischen den Timer-Tastenangesammelt-touch-Bedienfeld: es ist zu vielFeuchigkeit auf dem Bedienfeld.Die Tastensperre ist aktiviert.	Entfernen Sie die Fremdkörpers, undversuchen Sie es erneut.Entfernen Sie die Feuchigkeit, undversuchen Sie es erneut.Prufen Sie, ob die Tastensperre aktiviertist.
Der Backofenlüfter (sofernvorhanden) ist zu laut.	Die eingeschobenen Roste oder Bleche vibrieren.	Stellen Sie safer, dass der Backofengerade stehen.Tellen Sie safer, dass dieeingeschobenen Roste oder Bleche unddas Kochgeschirr nicht vibrieren oder ander Rückwand des Backofens anliegen.
Der Kühllüfter lauft nochweiter, nachdem derBackofen ausgeschaltet wurde.	Ein elektronisch geregelterBackofenlüfter dreht sich noch eineZeit weiter, um den Backofen zu kühlen.	Der Lüfter schaltet sich automatischab, wenn die Elektronik ausreichendabgekühlt ist.
Der Backofen hat sich selbstttag ausgeschaltet.	Elektronisch geregelte Backöfnschalten sich automatisch ab, wennkeine Funktion ausgewähl ist.	Wenn innerhalb einer bestimmten Zeitnach dem Einsatzen oder nach demEnde eines Garprogramms keine weitereEinstellung mehr erfolgt, schaltet sich derBackofen automatisch ab, um Energie zu sparen.
Wird während einerluftergestütten Garfungtiondie Backofentür geöffnet,wird der interne Lüftergestoppt.	Bei elektronisch geregeltenBacköfen mit einem Turschalter wirddie Garfungtion angehalten, wenndie Tü geöffnet wird.	Dies ist ein normaler Vorgang, mit demverhindent wird, dass zuvielWärme entweicht.Wenn die Tü wiedergeschlossen wird, wird der reguläreBetrieb wieder aufgenommen.

7. TECHNISCHE DATEN

7.1 Energieblatt

Marke		VESTEL
Modell VEB34106
Ofentyp Elektro
Gewicht kg 41,0
Energieeffizienzindex – konventionell 106,0
Energieeffizienzindex – Umluft 94,6
Energieklasse A
Energieverbrauch (Elektrizität) – konventionell kWh/Zyklus 0,93
Energieverbrauch (Elektrizität) – Umluft kWh/Zyklus 0,83
Anzahl Kavitäten 1
Heizquelle Elektro
Volumen I 78
Dieser Ofen stimmt mit EN 60350-1 überein
Energiespartipps
Ofen
- Kochen Sie Mahlzeiten wenn möglich zur gleichen Zeit.
- Halten Sie Vorheizzeiten kurz.
- Verlangern Sie die Kochzeiten nicht unnötg.
- Vergessen Sie nicht, den Ofen am Ende des Kochvorgangs abzuschalten.
- Offnen Sie nicht die Ofentür während des Kochvorgangs.

Konformitätserklarung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

Entsorgung des Gerätes

Altgeräte)dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom I Hausmüll z.B bei einer Sammelstelle seiner Gemeinde / s. Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogetäte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfeundlichen, wiedervertbaren Materialen hergestellt:

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)

Foilen und Beutel aus Polyäthylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es ihre räumlichen Verhältnisse zulassen, empreflen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschiedt oder in eine Reparatur-Annahmestelle gebracht werden müssen. ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie dieseitte umweltfreundlich.

6. DÉPANNAGE ET TRANSPORT

6.1. DÉPANNAGE

1.3. TIJDENS HET GEBRUK

2.3. ELEKTRISCHE AANSLUITING EN VEILIGHEID
