BEDIENUNGSANLEITUNG VEB24056 VESTEL

Einbau-Backofen / Gebrauchsanweisung

Inbouwoven / gebruikershandleiding NLDE – 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Gebrauchsanweisung enthält wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes.Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf. Symbol Typ Bedeutung WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr

GEFAHR EINES ELEKTRISCHEN

SCHLAGES Gefährliche Spannung BRANDGEFAHR Warnung: Brandgefahr / entflammbare Materialien ACHTUNG Gefahr von Personen- und Sachschäden WICHTIG / HINWEIS Bestimmungsgemäße Verwendung des GerätesINHALT

1.2 Hinweise zum Aufstellen und Anschließen ................................................................... 7

2.3 Elektrischer Anschluss und Sicherheitshinweise ..........................................................13

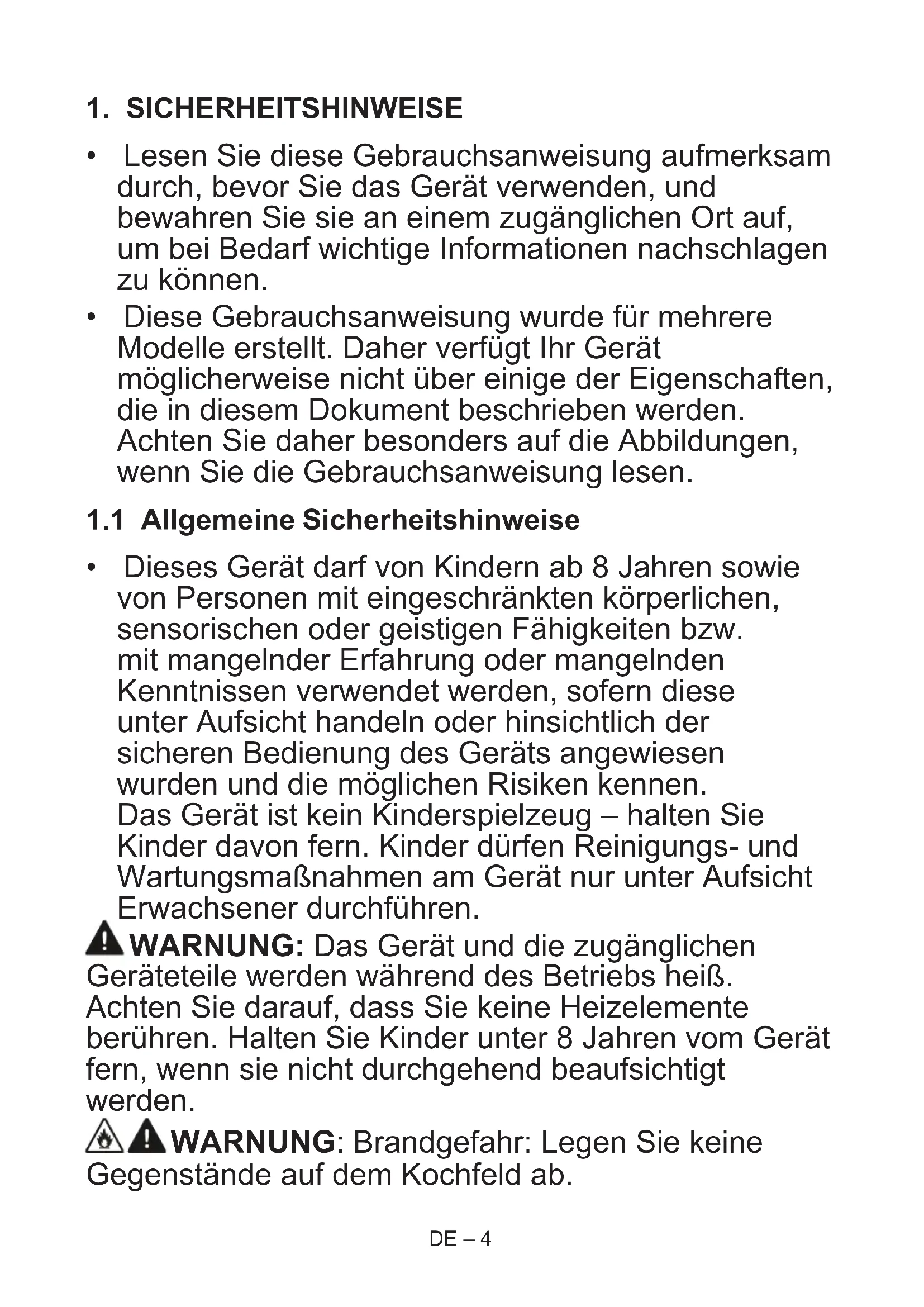

1. SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu können.

• Diese Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät möglicherweise nicht über einige der Eigenschaften, die in diesem Dokument beschrieben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisung lesen.

1.1 Allgemeine Sicherheitshinweise

• Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug – halten Sie Kinder davon fern. Kinder dürfen Reinigungs- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführen. WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Achten Sie darauf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden. WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.DE – 5 WARNUNG: Hat die Oberfläche Sprünge, müssen Sie das Gerät sofort ausschalten. Es besteht Stromschlaggefahr.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Das Gerät wird beim Betrieb heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren.

• Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit heiß.

• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um die Backofentürscheibe oder sonstige Oberflächen zu reinigen. Dabei können Oberflächen zerkratzen, was zum Bersten der Türscheibe oder Schäden an Oberflächen führen kann.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger. WARNUNG: Vergewissern Sie sich vor dem Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden. ACHTUNG: Von außen zugängliche Teile können beim Kochen oder Grillen heiß werden. Halten Sie kleine Kinder vom Gerät fern, wenn dieses eingeschaltet ist.

• Das Gerät wurde unter Einhaltung der einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.

• Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden. Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführtDE – 6 werden, können Sie gefährden. Nehmen Sie keine Änderungen an den Eigenschaften des Herdes vor. Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld.

• Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsnetz und/ oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für dieses Gerät sind auf dem Typenschild angegeben. ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmitteln, für den Gebrauch im Haushalt sowie ausschließlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. außerhalb vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden.

• Heben oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür.

• Es wurden alle erforderlichen Maßnahmen ergriffen, um Ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden, um Kratzer zu vermeiden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehör auf das Glas.

• Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

• Lassen Sie Kinder nicht auf die Backofentür klettern oder darauf sitzen, während sie geöffnet ist.DE – 7

• Bitte halten Sie Kinder und Tiere von diesem Gerät fern.

1.2 Hinweise zum Aufstellen und Anschliessen

• Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde.

• Das Gerät darf nur von einem autorisierten Techniker installiert werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden.

• Während Sie das Gerät auspacken, sollten Sie es auf Transportschäden überprüfen. Falls Sie einen Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.

• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus.

• Die das Gerät umgebenden Materialien (z. B. Schrank) müssen in der Lage sein, einer Temperatur von mindestens 100°C zu widerstehen.

• Das Gerät darf zur Vermeidung von Überhitzungen nicht hinter einer dekorativen Tür installiert werden.

1.3 Während des Betriebs

• Wenn Sie den Backofen das erste Mal einschalten, nehmen Sie möglicherweise einen leichten Geruch wahr. Das ist vollkommen normal. Der Geruch rührt von den Isoliermaterialien und den Heizelementen her. Deshalb sollten Sie den Backofen vor derDE – 8 ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Sorgen Sie in dieser Zeit für eine gründliche Belüftung der Umgebung, in welcher der Herd installiert ist.

• Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen öffnen. Es besteht Verbrennungsgefahr durch den heißen Dampf, der beim Öffnen aus dem Backofen entweicht.

• Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes.

• Verwenden Sie immer Topfhandschuhe, um das Gargut aus dem Backofen zu nehmen bzw. hineinzulegen. Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese können bei sehr hohen Temperaturen in Brand geraten. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Schalten Sie stattdessen den Herd aus, und decken Sie die Pfanne mit ihrem Deckel oder einer Feuerdecke zu.

• Wenn das Gerät längere Zeit nicht benutzt wird, schalten Sie den Netzhauptschalter aus. Schließen Sie bei längerer Nicht-Verwendung auch das Gasventil.

• Achten Sie stets darauf, dass die Einstellknöpfe in der Stellung „0“ (Aus) stehen, wenn das Gerät nicht verwendet wird.

• Die Backbleche kippen nach unten, wenn sie herausgezogen werden. Sorgen Sie dafür, dass kein heißes Gargut verschüttet wird oder heruntertropft, wenn Sie es aus dem Backofen herausnehmen.

• Belasten Sie die Backofentür nicht, wenn sie geöffnet ist. Dabei kann sich die BackofentürDE – 9 verziehen, oder sie kann beschädigt werden.

• Legen Sie keine schweren oder brennbaren Gegenstände (z. B. Nylon, Plastiktüten, Papier, Textilien, usw.) in die Schublade. Dies gilt auch für Kochgeschirr mit Kunststoffzubehör (z. B. Griffe).

• Hängen Sie keine Handtücher, Geschirrtücher oder Textilien auf das Gerät oder an die Griffe.

1.4 Warnhinweise zur Reinigung und Wartung

• Vergewissern Sie sich, dass die Spannungsversorgung zum Gerät netzseitig unterbrochen ist, bevor jegliche Reinigungs- oder Wartungsarbeiten durchgeführt werden.

• Entfernen Sie nicht die Einstellknöpfe, um das Bedienfeld zu reinigen.

• Um einen ordnungsgemäßen Betrieb sowie die größtmögliche Sicherheit für Ihr Gerät sicherzustellen, empfehlen wir, stets Original- Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen. CE-Konformitätserklärung Unsere Produkte entsprechen den geltenden EG-Richtlinien, -Beschlüssen und -Verordnungen sowie den Anforderungen der Normen, auf die verwiesen wird. Dieses Gerät wurde ausschließlich für das Kochen zu Hause ausgelegt.Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäß und gefährlich. Die Gebrauchsanweisungen gelten für mehrere Modelle.Möglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und Ihrem Modell. Entsorgung von AltgerätenDE – 10 Das Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass dieses Gerät nicht in den Hausmüll gehört.Es muss stattdessen an die entsprechende Sammelstelle für das Recycling von elektrischen und elektronischen Geräten übergeben werden.Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß entsorgt wird, helfen Sie bei der Vermeidung möglicher negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung entstehen können.Wenden Sie sich für weitere Informationen hinsichtlich Wiederverwertung und Recycling des Gerätes an die zuständigen Behörden vor Ort, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.DE – 11

2. Installation und Vorbereitung

für den Gebrauch WARNUNG:Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden.

• Eine unsachgemäße Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind.

• Überprüfen Sie vor der Montage des Geräts, dass der vom Energieversorger gelieferte Strom (elektrische Spannung und Frequenz) mit der Einstellung des Geräts kompatibel ist.Die Anschlusswerte für dieses Gerät sind auf dem Typenschild angegeben.

• Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling usw.).

2.1 Hinweise für den Installateur

• Nachdem Sie die Verpackung von dem Gerät und dem Zubehör entfernt haben, vergewissern Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.

• Stellen Sie sicher, dass sich in der direkten Nähe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, Öl, Kleidung usw. befinden, die in Brand geraten könnten.

• Die Arbeitsplatte und Möbel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperaturen von über 100°C standhalten können.

• Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden.

2.2 Einbauen des Backofens

Die Geräte werden mit Montagekits geliefert und können in eine Arbeitsplatte mit geeigneten Abmessungen eingebaut werden.Die Einbaumaße des Kochfeldes und des Backofens sind in der Tabelle unten aufgeführt. A (mm) 557 min./max. F (mm) 560/580 B (mm) 550 min. G (mm) 555 C (mm) 595 min. H/I (mm) 600/590 D (mm) 575 min. J/K (mm) 5/10 E (mm) 574DE – 12

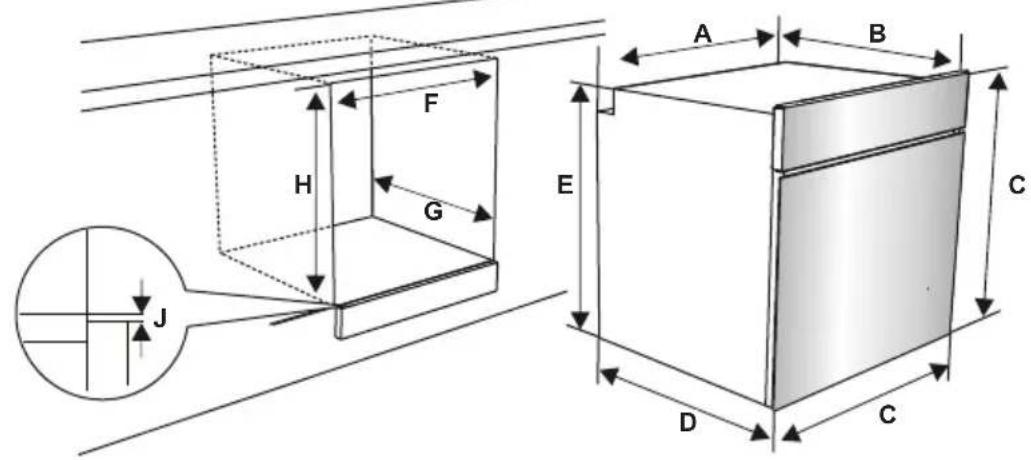

Einbau unter einer Arbeitsplatte

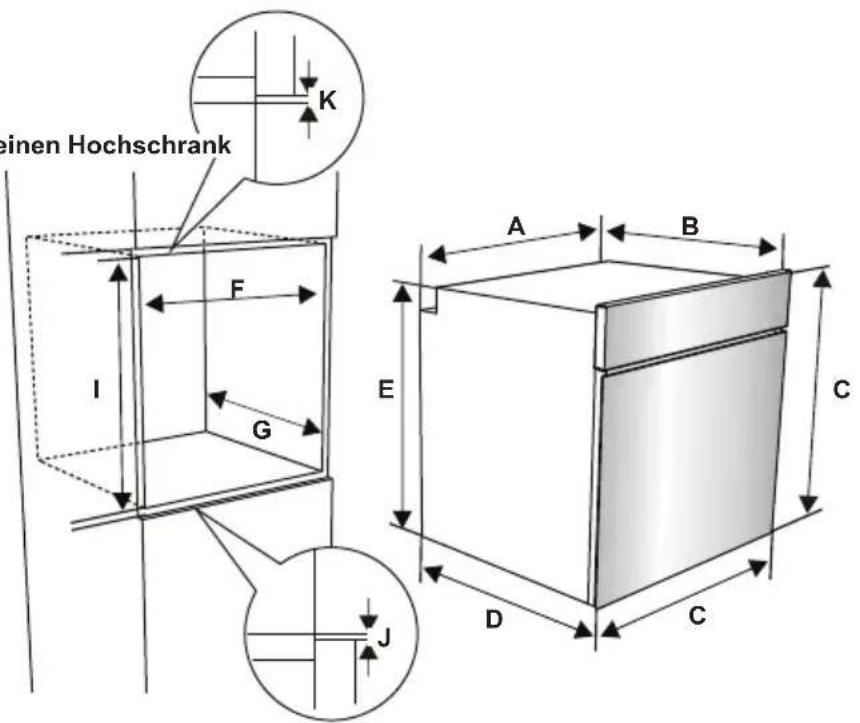

Einbau in einen Hochschrank Nachdem alle elektrischen Anschlüsse ausgeführt wurden, den Backofen in den Einbauschrank einschieben.Die Backofentür öffnen, und die 2 Schrauben in die Löcher im Rahmen des Backofens einschrauben.Bei an der Schrankoberfläche anliegendem Geräterahmen die Schrauben festziehen.DE – 13

2.3 Elektrischer Anschluss

und Sicherheitshinweise WARNUNG:Der elektrische Anschluss des Gerätes muss von einem autorisierten Servicemitarbeiter oder einer qualifizierten Elektrofachkraft gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden. WARNUNG:Das Gerät muss geerdet sein.

• Vor dem Anschluss des Gerätes an die Spannungsversorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben).

• Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden.Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabel darf nur von einer qualifizierten Fachkraft ausgetauscht werden.

• Keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel verwenden.

• Das Netzkabel muss von heißen Teilen des Gerätes ferngehalten werden und darf nicht gebogen oder gequetscht werden.Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden.

• Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschaltet werden, um die Sicherheitsvorschriften zu erfüllen.

• Das Gerät ist für eine Spannungsversorgung mit 220-240 V ~ und 380-415 V 3N~ ausgelegt. Wenn am Anschlussort eine andere Spannungsversorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden.

• Das Netzkabel (H05VV-F) muss lang genug sein, damit es auch bei vor dem Einbauschrank stehendem Gerät angeschlossen werden kann.

• Sicherstellen, dass alle Anschlüsse ordnungsgemäß festgezogen sind.

• Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schließen.

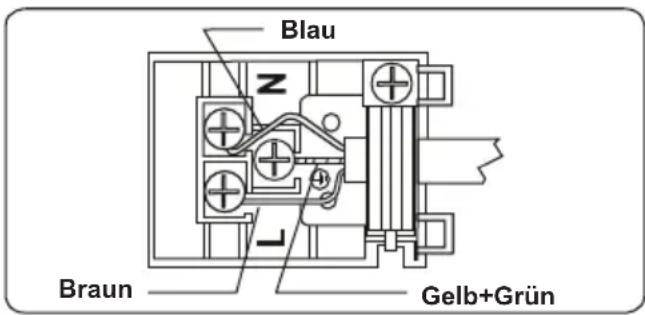

• Der richtige Klemmenanschluss ist auf dem Anschlusskasten dargestellt. Braun Gelb+Grün BlauDE – 14

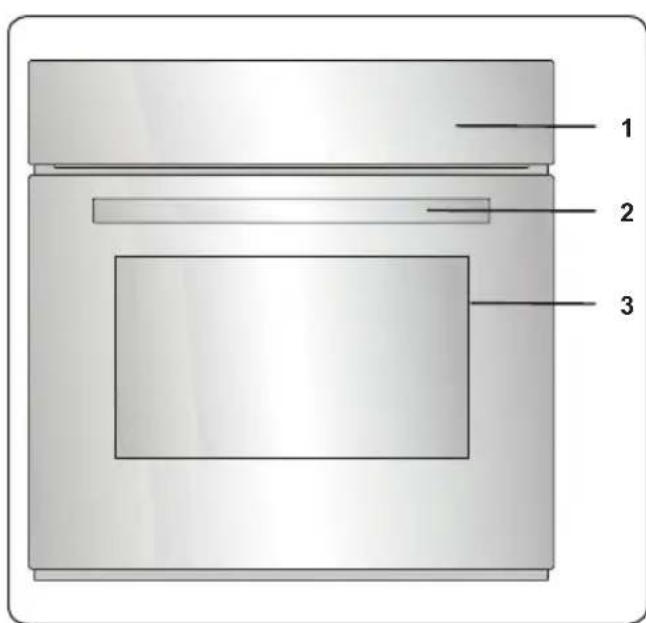

Wichtig:Die Merkmale der einzelnen Produkte können sich unterscheiden und Ihr Gerät sieht möglicherweise anders aus als auf den Abbildungen. Liste der Komponenten 1.Bedienfeld 2.Backofentürgriff 3.Backofentür

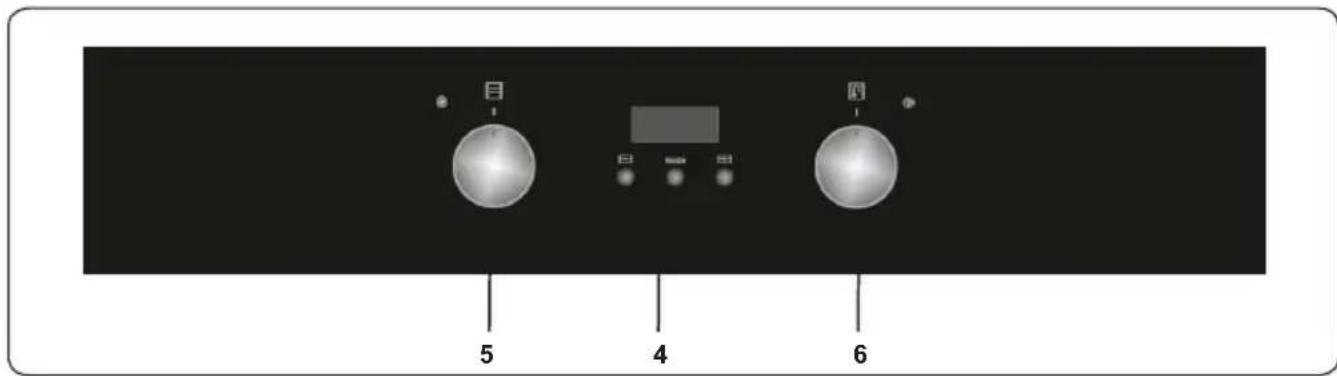

Bedienfeld 4.Timer 5.Einstellknopf für Backofenfunktion 6.Temperatur-Einstellknopf für Backofen

4. Verwenden des Produkts

4.1 Backofen-Einstellknöpfe

Einstellknopf für Backofenfunktion Drehen Sie den Einstellknopf auf das entsprechende Symbol für die gewünschte Garfunktion.Mehr Informationen zu den Funktionen finden Sie im Abschnitt „Backofenfunktionen“. Temperaturschalter des Backofens Drehen Sie diesen Knopf, nachdem Sie die Garfunktion eingestellt haben, um die gewünschte Temperatur einzustellen.Daraufhin leuchtet stets die Backofenthermostatleuchte, wenn das Thermostat zum Aufheizen des Backofens oder zum Halten der Temperatur eingeschaltet wird. Backofenfunktionen

• Die Funktionen Ihres Backofens können je nach Modell abweichen. Auftau-Funktion:Die Warnleuchten des Backofens werden eingeschaltet, und der Lüfter geht in Betrieb. Um die Auftau- Funktion zu verwenden, legen Sie das Tiefkühlgericht auf die von unten gesehen dritte Einschubebene des Backofens.Es wird empfohlen, ein Blech unter dem Tiefkühlgericht zu platzieren, um das beim Schmelzen von Eis entstehende Wasser aufzufangen.Bei dieser Funktion werden die Speisen nicht gegart oder gebacken, sondern lediglich schneller aufgetaut. Ober- und Unterhitze:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente für Ober- und Unterhitze beginnen zu heizen.Bei Ober- und Unterhitze wird die Wärme so abgestrahlt, dass das Gargut gleichmäßig gegart wird.Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza.Es wird empfohlen, den Ofen 10 Minuten lang vorzuheizen und bei dieser Funktion auch nur eine Einschubebene zu verwenden. Umluft-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente für Ober- und Unterhitze sowie der Lüfter gehen in Betrieb.Diese Funktion ist besonders für das Backen von Gebäck geeignet.Das Gargut wird über die Heizelemente für Ober- und Unterhitze im Backofen gegart, und der Lüfter zirkuliert die Luft, damit ein leichter Grilleffekt erzielt wird.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen. Grill-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnt zu heizen. Diese Funktion wird zum Grillen und Rösten von Gargut auf den oberen Einschubebenen des Backofens verwendet. Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts.Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen. Warnung:Beim Grillen muss die Backofentür geschlossen bleiben, und die Temperatur sollte auf 190°C eingestellt werden. Grill- und Umluft- Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement sowie der Lüfter gehen in Betrieb.Diese Funktion eignet sich hervorragend zum Grillen von voluminöserem Gargut.Verwenden Sie die oberen Einschubebenen des Backofens, pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts.Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen. Warnung:Beim Grillen muss dieDE – 16 Backofentür geschlossen bleiben, und die Temperatur sollte auf 190°C eingestellt werden.

4.2 Verwenden des digitalen Timers

Funktionsbeschreibung Automatisches Garen Manuelles Garen Garzeit Garzeitende Punkt Erinnerungstimer Modusfunktion Timer verringern Timer erhöhen Timeranzeige Einstellen der Uhrzeit Die Zeit muss eingestellt werden, bevor Sie den Backofen in Betrieb nehmen.Nach dem Anschluss an die Spannungsversorgung, blinken auf der Anzeige abwechselnd die Werte „A“ und „000“. 1.Die Tasten „+“ und „-“ gleichzeitig drücken.Das Symbol wird angezeigt, und der Punkt in der Mitte der Anzeige beginnt zu blinken. 2.Stellen Sie die Zeit bei blinkendem Punkt über die Tasten „+“ und „-“ ein. 3.Nach einigen Sekunden hört der Punkt auf zu blinken und leuchtet dauerhaft. Einstellen der Alarmzeit Die Alarmzeit kann auf einen beliebigen Wert zwischen 0:00 und23:59 Stunden eingestellt werden.Das akustische Signal, das nach Ablaufen der Alarmzeit ertönt dient ausschließlich als Hinweissignal.Der Backofen wird über diese Funktion nicht eingeschaltet. 1.Auf die Taste „Mode“ drücken.Daraufhin beginnt das Symbol zu blinken, und der Wert „000“ wird angezeigt. 2.Stellen Sie die gewünschte Zeit bei blinkendem Symbol über die Tasten „+“ und „-“ ein. 3.Daraufhin leuchtet das Symbol auf der Anzeige weiter, die Zeit wird gespeichert, und der Alarm wird gesetzt. Wenn der Timer bei Null angelangt ist, ertönt ein akustisches Signal, und das Symbol blinkt auf der Anzeige.Drücken Sie auf eine beliebige Taste, um das akustische Signal zu beenden. DaraufhinDE – 17 wird das Symbol nicht mehr angezeigt. Einstellen der Zeit für halbautomatischen Betrieb (Kochzeit) Mit dieser Funktion können Sie das Gargut für eine feste Dauer garen lassen.Es kann ein Wert zwischen 0 und 10 Stunden eingestellt werden.Bereiten Sie das Gargut für das Garen vor. 1.Über die Einstellknöpfe die gewünschte Garfunktion und Temperatur auswählen. 2.Die Taste „Mode“ so lange drücken, bis der Wert „dur“ und das Symbol auf der Anzeige angezeigt werden.Daraufhin blinkt das Symbol „A“. 3.Die gewünschte Kochzeit über die Tasten „+“ und „-“ einstellen. 4.Daraufhin wird wieder die aktuelle Uhrzeit auf der Anzeige angezeigt, und die Symbole „A“, und leuchten dauerhaft. Wenn der Timer bei dem Wert „0“ angelangt ist, wird der Backofen ausgeschaltet, und es ertönt ein akustisches Signal.Daraufhin blinken die Symbole „A“ und .Drehen Sie beide Einstellknöpfe in die Stellung „0“, und drücken Sie eine beliebige Taste auf dem Timer, um das akustische Signal zu beenden.Daraufhin werden die Symbole nicht länger angezeigt, und der Timer wechselt zurück in den manuellen Modus. Einstellen der Zeit für halbautomatischen Betrieb (Endzeit) Bei dieser Funktion wird der Backofen automatisch gestartet, sodass der Garvorgang zu einem bestimmten Zeitpunkt abgeschlossen ist.Sie können eine Endzeit einstellen, die bis zu 10 Stunden in der Zukunft liegt.Bereiten Sie das Gargut für das Garen vor. 1.Über die Einstellknöpfe die gewünschte Garfunktion und Temperatur auswählen. 2.Die Taste „Mode“ so lange drücken, bis der Wert „end“ und das Symbol auf der Anzeige angezeigt werden.Daraufhin blinken der Wert „A“ und die aktuelle Uhrzeit. 3.Über die Tasten „+“ und „-“ die gewünschte Endzeit einstellen. 4.Daraufhin wird wieder die aktuelle Uhrzeit auf der Anzeige angezeigt, und die Symbole „A“, und leuchten dauerhaft. Wenn der Timer bei dem Wert „0“ angelangt ist, wird der Backofen ausgeschaltet, und es ertönt ein akustisches Signal.Daraufhin blinken die Symbole „A“ und .Drehen Sie beide Einstellknöpfe in die Stellung „0“, und drücken Sie eine beliebige Taste auf dem Timer, um das akustische Signal zu beenden.Daraufhin wird das Symbol nicht länger angezeigt, und der Timer wechselt zurück in den manuellen Modus. Einstellen der Zeit für vollautomatischen Betrieb Mit dieser Funktion können Sie das Gargut zu einem späteren Zeitpunkt und für eine bestimmte Dauer garen lassen.Sie können eine Zeit einstellen, die bis zu 10 Stunden in der Zukunft liegt.Bereiten Sie das Gargut für das Garen vor. 1.Über die Einstellknöpfe die gewünschte Garfunktion und Temperatur auswählen. 2.Die Taste „Mode“ so lange drücken, bis der Wert „dur“ und das Symbol auf der Anzeige angezeigt werden.Daraufhin blinkt das Symbol „A“.DE – 18 3.Die gewünschte Kochzeit über die Tasten „+“ und „-“ einstellen. 4.Daraufhin wird wieder die aktuelle Uhrzeit auf der Anzeige angezeigt, und die Symbole „A“, und leuchten dauerhaft. 5.Die Taste „Mode“ so lange drücken, bis der Wert „end“ und das Symbol auf der Anzeige angezeigt werden.Daraufhin blinken die Uhrzeit und die Symbole „A“ und . 6.Die gewünschte Endzeit über die Tasten „+“ und „-“ einstellen. 7.Der aktuellen Uhrzeit die Kochzeit hinzufügen.Es kann eine Dauer von bis zu 23 Stunden und 59 Minuten eingestellt werden. 8.Daraufhin wird wieder die aktuelle Uhrzeit auf der Anzeige angezeigt, und die Symbole „A“, und leuchten dauerhaft. Daraufhin wird die Betriebszeit berechnet, und der Backofen startet dann automatisch so, dass der Garvorgang zur eingestellten Endzeit abgeschlossen sein wird.Wenn der Timer bei dem Wert „0“ angelangt ist, wird der Backofen ausgeschaltet, es ertönt ein akustisches Signal und die Symbole „A“ und blinken.Drehen Sie beide Einstellknöpfe in die Stellung „0“, und drücken Sie eine beliebige Taste, um das akustische Signal zu beenden.Daraufhin wird das Symbol nicht länger angezeigt, und der Timer wechselt zurück in den manuellen Modus. Anpassen des akustischen Signals Um die Lautstärke des akustischen Signals einzustellen, halten Sie bei angezeigter Uhrzeit die Taste „-“ ca. 1-2 Sekunden lang gedrückt bis ein akustisches Signal ertönt. Danach ertönt mit jedem weiteren Drücken der Taste „-“ ein anderes akustisches Signal.Es gibt drei verschiedene Arten von akustischen Signalen.Wählen Sie das gewünschte akustische Signal aus, und drücken Sie keine andere Taste.Das ausgewählte akustische Signal wird nach kurzer Zeit gespeichert.

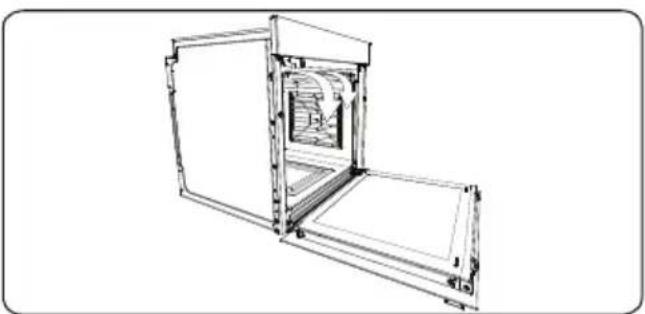

Heißluftabschirmung Das patentierte Heißluft-Schutzsystem verhindert, dass heiße Luft im Ofen den Nutzer erreicht, indem beim Öffnen der Gerätetür ein Luftvorhang vor der Ofengarzone erzeugt wird. Flaches Backblech Das flache Backblech eignet sich besonders zum Backen von Gebäck. Schieben Sie die Fettpfanne in eine beliebige Einschubebene bis ganz nach hinten ein, um den ordnungsgemäßen Sitz zu gewährleisten.DE – 19 Rost für Teleskopschienen Dieser Rost hält die Teleskopschienen zusammen und sorgt für ein paralleles Ein- und Ausfahren der Schienen. Kombirost Der Kombirost eignet sich hervorragend zum Grillen oder zum Garen von Gargut in für Backöfen geeignetem Kochgeschirr. Warnung: Setzen Sie den Kombirost in die passende Einschubebene in den Garraum ein, und schieben Sie ihn bis ganz nach hinten durch. Wasserablauf In einigen Garsituationen kondensiert Wasser an der Innenscheibe der Backofentür.Dies ist keine Fehlfunktion des Gerätes. Öffnen Sie die Backofentür bis zur Grillposition und halten Sie sie ca. 20 Sekunden in dieser Stellung. Dabei tropft das Wasser in den Wasserablauf. Lassen Sie den Backofen abkühlen, und wischen Sie die Innenseite der Backofentür mit einem trockenen Tuch ab.Diese Vorgehensweise muss regelmäßig angewendet werden.

5. REINIGUNG UND WARTUNG

WARNUNG:Schalten Sie das Gerät vor der Reinigung aus, und lassen Sie es abkühlen. Allgemeine Hinweise

• Vor der Verwendung an Ihrem Gerät prüfen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.

• Ausschließlich Reinigungsgel oder -flüssigkeiten verwenden, die keine Partikel enthalten.Keine ätzenden (korrosiven) Gels, Scheuerpulver, Stahlwolle oder harten Gegenstände verwenden, da diese die Herdoberfläche beschädigen können. Keine Reinigungsmittel mit Partikeln verwenden, da dadurch Glasoberflächen, emaillierte Oberflächen und/oder lackierte Oberflächen an Ihrem Gerät beschädigt werden können.

• Wenn Flüssigkeiten überlaufen, diese sofort entfernen, um Beschädigungen an Teilen zu vermeiden. Keine Teile des Gerätes mit einem Dampfstrahlreiniger reinigen. Reinigen des Garraums des Backofens

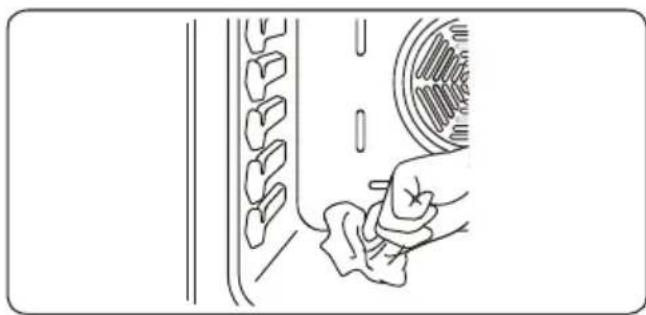

• Der Garraum von emaillierten Backöfen lässt sich am besten reinigen, wenn der Backofen noch warm ist.

• Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. Anschließend den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen.DE – 20

• Es ist möglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen. Reinigen der Glasteile

• Die Glasteile an Ihrem Gerät regelmäßig reinigen.

• Die Glasteile innen und außen mit einem Glasreiniger reinigen. Anschließend abspülen, und mit einem trockenen Tuch gründlich trockenwischen. Reinigen von Edelstahlteilen (sofern vorhanden)

• Die Edelstahlteile an Ihrem Gerät regelmäßig reinigen.

• Die Edelstahlteile mit einem weichen, ausschließlich in Wasser eingetauchten Tuch reinigen.Anschließend mit einem trockenen Tuch gründlich trockenwischen. Die Edelstahlteile nicht reinigen, wenn sie noch heiß sind vom Gebrauch. Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen. Ausbauen der Backofentür Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unten dargestellt herausnehmen. 1.Die Backofentür öffnen. 2.Den Sicherheitsbügel a mit einem Schraubendreher bis zum Anschlag öffnen.

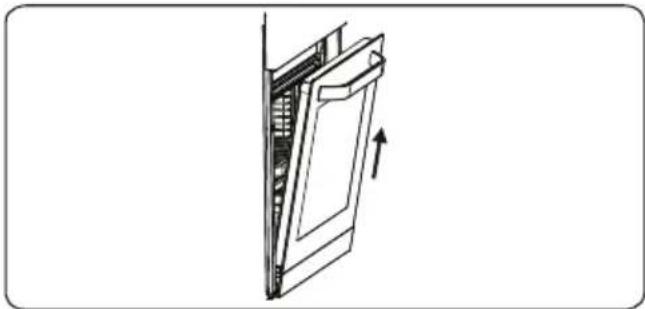

3.Die Tür bis kurz vor die geschlossene Position schließen, in dieser Stellung in Ihre Richtung ziehen und abnehmen. Ausbauen des Seitengitters Ziehen Sie das Seitengitter wie in der Abbildung dargestellt heraus, um es auszubauen.Nachdem Sie es aus den Halteklammern a gelöst haben, schieben Sie es nach oben.

WARNUNG:Das Gerät sollte ausschließlich von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gewartet werden. Auswechseln der Backofenlampe WARNUNG:Schalten Sie das Gerät vor dem Auswechseln der Backofenlampe aus, und lassen Sie es abkühlen.DE – 21

• Die Streuscheibe abnehmen, und die Glühlampe herausnehmen.

• Die neue Glühlampe (hitzebeständig bis 300°C) anstelle der alten Glühlampe (230 V, 15-25 Watt, Typ E14) einsetzen.

• Die Streuscheibe wieder einsetzen. Nun ist der Backofen wieder einsatzbereit. Die Backofenlampe ist speziell für den Betrieb in Haushaltskochgeräten ausgelegt.Sie eignet sich nicht zur Raumbeleuchtung.DE – 22

6. FEHLERBEHEBUNG UND TRANSPORT

Wenn an Ihrem Gerät weiterhin ein Fehler vorliegt, nachdem Sie die unten aufgeführten grundlegenden Schritte zur Fehlerbehebung befolgt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker. Fehler Mögliche Ursache Lösung Der Backofen kann nicht eingeschaltet werden. Die Spannungsversorgung ist ausgeschaltet. Stellen Sie sicher, dass die Spannungsversorgung vorhanden ist. Stellen Sie sicher, dass die anderen Küchengeräte funktionieren. Keine Hitze oder Backofen erwärmt sich nicht. Der Temperaturwahlschalter des Backofens ist falsch eingestellt. Die Backofentür wurde offen gelassen. Stellen Sie sicher, dass der Temperaturwahlschalter des Backofens ordnungsgemäß eingestellt ist. Die Backofenlampe leuchtet nicht. Die Backofenlampe ist ausgefallen. Die Spannungsversorgung wurde getrennt oder ist ausgeschaltet. Ersetzen Sie die Backofenlampe entsprechend den Anweisungen. Stellen Sie sicher, dass die Spannungsversorgung an den entsprechenden Schaltern eingeschaltet ist. Der Garvorgang im Backofen ist ungleichmäßig. Es wird die falsche Einschubebene verwendet. Stellen Sie sicher, dass Sie die empfohlenen Temperaturen und Einschubebenen verwenden. Öffnen Sie die Backofentür nicht zu häufig, es sei denn, das Gargut muss gewendet werden.Wenn Sie die Backofentür häufig öffnen, hat dies geringere Innentemperaturen zur Folge und beeinträchtigt die Ergebnisse des Garvorgangs. Die Timer-Tasten lassen sich nicht ordnungsgemäß drücken. Es haben sich Fremdkörper zwischen den Timer-Tasten angesammelt. Touch-Bedienfeld: es ist zu viel Feuchtigkeit auf dem Bedienfeld. Die Tastensperre ist aktiviert. Entfernen Sie die Fremdkörper, und versuchen Sie es erneut. Entfernen Sie die Feuchtigkeit, und versuchen Sie es erneut. Prüfen Sie, ob die Tastensperre aktiviert ist. Der Backofenlüfter (sofern vorhanden) ist zu laut. Die eingeschobenen Roste oder Bleche vibrieren. Stellen Sie sicher, dass der Backofen gerade steht. Stellen Sie sicher, dass die eingeschobenen Roste oder Bleche und das Kochgeschirr nicht vibrieren oder an der Rückwand des Backofens anliegen.

Wenn Sie das Gerät transportieren müssen, tragen Sie es in der Originalverpackung. Befolgen Sie die Hinweiszeichen zum Transport auf der Verpackung.Befestigen Sie alle losen Teile mit Klebeband, um Beschädigungen an dem Produkt beim Transport zu verhindern. Wenn Ihnen die Originalverpackung nicht mehr zur Verfügung steht, bereiten Sie einen Transportkarton vor, in dem das Gerät und insbesondere dessen Oberflächen vor Beschädigung durch äußere Einflüsse geschützt sind.DE – 23

• Marke Modell VEB24056 Ofentyp Elektro Gewicht kg 27,9 Energieeffizienzindex – konventionell 103,6 Energieeffizienzindex – Umluft 94,1 Energieklasse A Energieverbrauch (Elektrizität) – konventionell kWh/Zyklus 0,87 Energieverbrauch (Elektrizität) – Umluft kWh/Zyklus 0,79 Anzahl Kavitäten 1 Heizquelle Elektro Volumen l 69 Dieser Ofen stimmt mit EN 60350-1 überein Energiespartipps Ofen - Kochen Sie Mahlzeiten wenn möglich zur gleichen Zeit. - Halten Sie Vorheizzeiten kurz. - Verlängern Sie die Kochzeiten nicht unnötig. - Vergessen Sie nicht, den Ofen am Ende des Kochvorgangs abzuschalten. - Öffnen Sie nicht die Ofentür während des Kochvorganges.Entsorgung des Gerätes Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpichtet, Altgeräte getrennt vom l Hausmüll z.B bei einer Sammelstelle seiner Gemeinde / se Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogetäte mit dem abgebildeten Symbol gekennzeichnet. Recyling Unsere Verpackungen werden aus umweltfeundlichen, wied- ervertbaren Materialen hergestellt : Außenverpackung aus Pappe Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) Foilen und Beutel aus Polyäthylen (PE) Spannbänder aus Polypropylen (PP). Sollten es Ihre räumlichen Verhältnisse zulassen, empreen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen. ist das Gerät nur in der Originalverpackung ausre- ichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich. Konformitätserklärung Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.EN - 2 Icon Type Meaning WARNING Serious injury or death risk RISK OF ELECTRIC SHOCK Dangerous voltage risk FIRE Warning;Riskofre/ammablematerials CAUTION Injury or property damage risk IMPORTANT / NOTE Operating the system correctly Thank you for choosing this product. This User Manual contains important safety information and instructions on the operation and maintenance of your appliance. Please take the time to read this User Manual before using your appliance and keep this book for future reference.CONTENTS 1.SAFETY INSTRUCTIONS p. 4
