BEDIENUNGSANLEITUNG WTV 512 MIELE

Wasch-Trocken-Verbindungs- bausatz WTV 511 / WTV 512

Produktgruppe 19 Umbau- und Montageanweisung 1 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 2 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 3 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 4 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 5 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 6 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 7 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 8 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 9 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 10 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 11 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.de Benötigte Teile

Anzahl M.-Nr. Benennung 09351780 Wasch-Trocken-Verbindungsbausatz WTV 511 (Abb. 1) 09351790 Wasch-Trocken-Verbindungsbausatz WTV 512 (Abb. 1) Montageanweisung

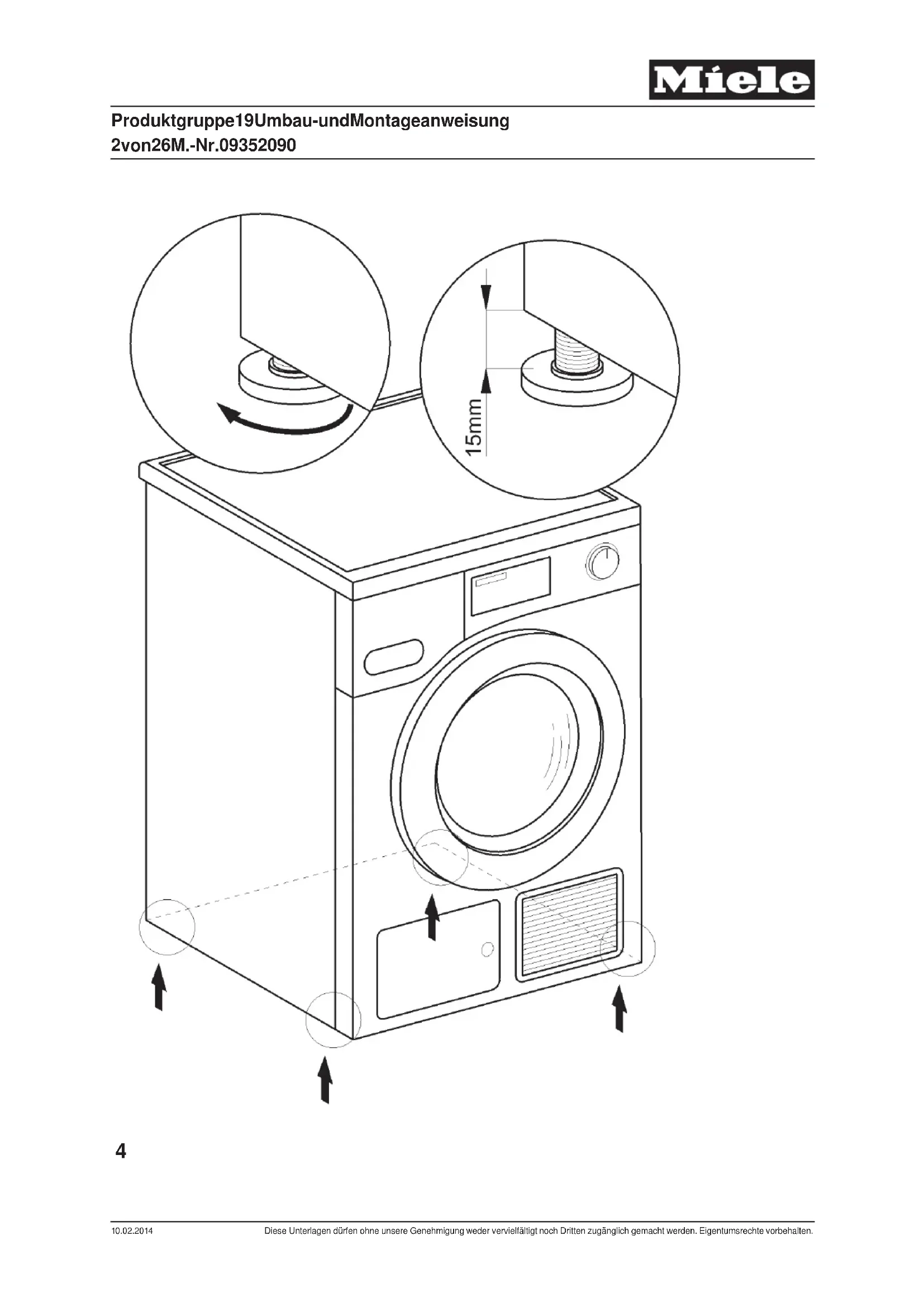

Achtung! Wärmepumpentrockner so transportieren, wie in Abb. 3 dargestellt. Wenn der Trockner entgegen dieser Beschreibung transportiert wurde, den Trockner erst nach 1 Stunde Stillstandzeit wieder elektrisch anschließen. Sonst kann die Wärmepumpe Schaden nehmen. Hinweis Die Pappeinlage im Schubkasten dient als Transportsicherung und Montagehilfe. Pappeinlage erst nach der Montage entfernen! A Trocknerfüße herausdrehen und einstellen (Abb. 4). A Rahmen mit eingesetztem Schubkasten umdrehen (Abb. 5). A Dichtringe aufkleben (Abb. 6). A Rahmen umdrehen und mittig auf den Waschautomaten legen (Abb. 7). A Frontblende bündig zur Waschmaschinenblende ausrichten (Abb. 8). A Rahmen vorsichtig mit einem Handschraubendreher auf dem Waschautomaten-Deckel festschrauben. Die Schrauben dabei nicht überdrehen. (Abb. 9, Pos. A) A Pappeinlage aus dem Schubkasten entfernen (Abb. 9, Pos. B). A Schubkasten durch Drücken entriegeln und herausziehen (Abb. 10). A Schnappverschlüsse drücken und gleichzeitig den Schubkasten nach oben abnehmen (Abb. 11). A Trockner auf den Rahmen stellen und die Trocknerfüße hinten in die Aufnahmen schieben (Abb. 12, Pos. A und Abb. 13, Pos. A). A Trockenfüße vorne in die Aufnahmen stellen (Abb. 12, Pos. B und Abb. 13, Pos. B). A Blenden befestigen (Abb. 14, Pos.1, Pos. 2). A Schubkasten einsetzen: A Schubkasten auf die Auszugschienen legen und schließen. Der Schubkasten rastet hörbar ein. A Um sicherzustellen, dass der Schubkasten in die Auszugschienen einrastet, den Schubkasten nochmals öffnen und wieder schließen.

Hinweis Nach der Montage kann es nötig sein, die Frontblende auszurichten:

• Abdeckkappen abnehmen (Abb. 15, Pos. A).

• Um die Höhe einzustellen, an der linken und rechten Zarge das Rad drehen (Abb. 15, Pos. B).

• Um die seitliche Ausrichtung einzustellen, an der rechten Zarge die Schraube drehen (Abb. 16). Produktgruppe 19 Umbau- und Montageanweisung 12 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Gefahr! Stromschlaggefahr, Gefahr von Geräteschäden nach der Demontage: Wenn der WTV demontiert wird, ist der Deckel des Waschautomaten durch die verbleibenden Löcher nicht ausreichend dicht. Der Waschautomat kann nicht mehr sicher betrieben werden. Bevor der Waschautomat wieder ohne den WTV betrieben wird, die Dichtigkeit des Deckels durch eine der folgenden Maßnahmen sicherstellen:

• Die Löcher im Deckel mit Silikon verschließen, oder

• einen neuen Deckel auf den Waschautomaten montieren. (Deckel ist beim Miele Fachhandel erhältlich.) Stromschlaggefahr bei der Deckelmontage: Die Demontage / Montage des Deckels darf nur von einer Elektro-Fachkraft unter Berücksichtigung der gültigen Sicherheitsbestimmungen durchgeführt werden. Vor Wartungs- und Instandsetzungsarbeiten das Gerät von der elektrischen Versorgung trennen.

Antal M.-Nr. Betegnelse 09351780 Sammenbygningsbeslag WTV 511 til vaskemaskine/tørretumbler (ill. 1) 09351790 Sammenbygningsbeslag WTV 512 til vaskemaskine/tørretumbler (ill. 1) Produktgruppe 19 Umbau- und Montageanweisung 16 von 26 M.-Nr. 09352090 10.02.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Monteringsanvisning
