BEDIENUNGSANLEITUNG DF1854 SWITEL

1 Sicherheitshinweise 2
2 Telefon in Betriebnehmen 4
3 Bedienelemente 7
4 Einfuhrende Informationen 9
5 Telefonieren 11
6 Weitere Leistungsmerkmale 15
7 Anrufliste / Wahlwiederholung 16
8 Telefonbuch 17
9 Telefon einstellen 19
10 Mobilteile an-/abmelden 23
11 Betrieb an Telefonanlagen/Zusatzdienste 24
12 Anhang 25

D

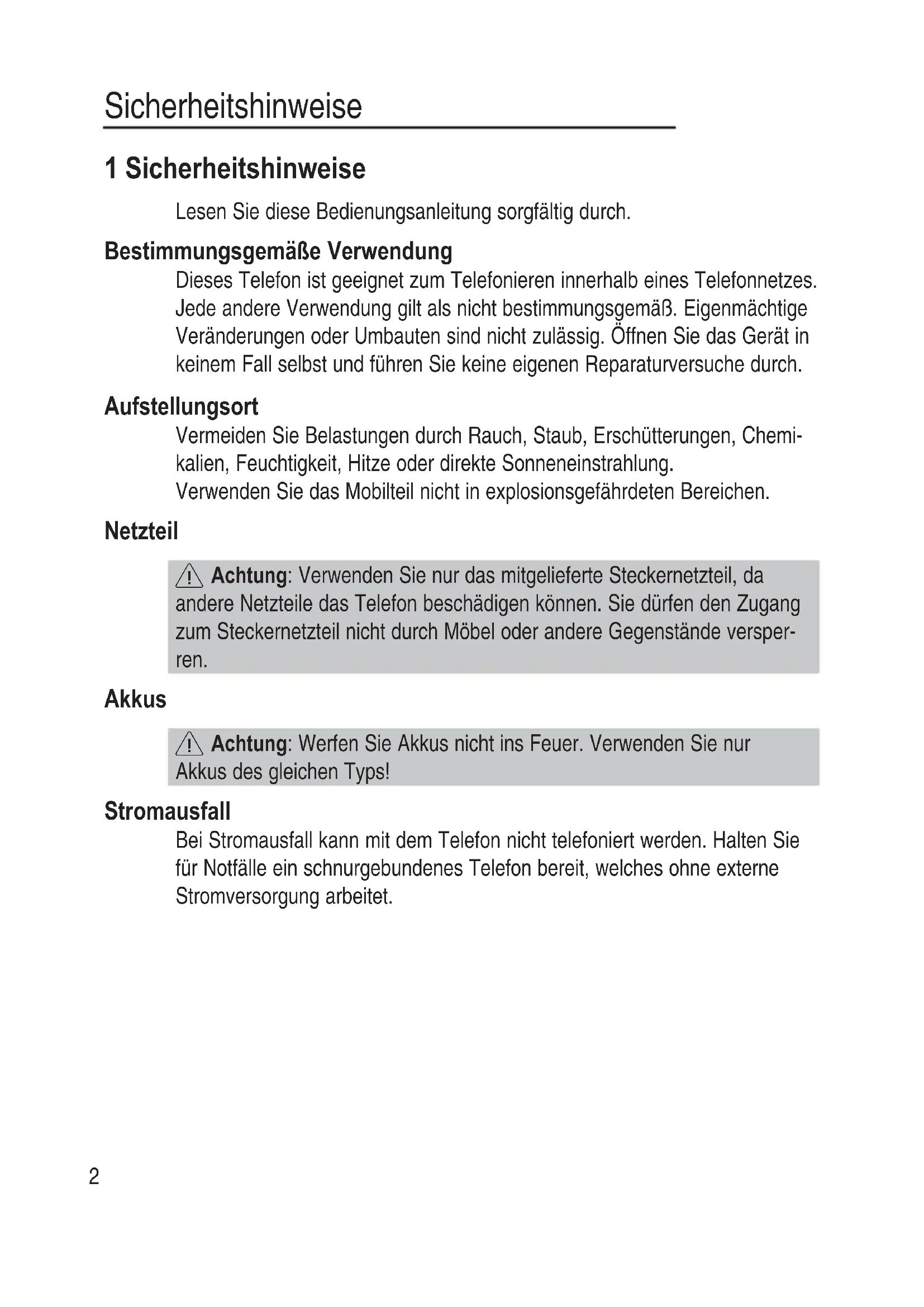

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäß Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungssort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.
Verwenden Sie das Mobilteil nicht in explosionsgeführdaten Bereichen.

Netzteil

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzeile das Telefon beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs!

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein Schnurgebundenes Telefon bereit, welche ohne externe Stromversorgung arbeitet.

Medizinische Geräte

Achtung: Benutzen Sie das Telefon nicht in der Höhe von medizinischen Geräten. Eine Beeinflussung kann nicht vollig ausgeschlossen werden.

DECT¹-Telefone können in Hörgeräten einen unangenehmen Brummton verursichen.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle IhresCOMMUNALE Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werten dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektround Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

D

1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefon.

2 Telefon in Betriebnehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prufen

Zum Lieferumfang gehoren:

Inhalt DF 185x-Modell

		1851	18521	18531	18541
Basisstation	mit	Netzteil		1	1	1
Ladestation mit Netzteil	-1 2 3
Mobilteil	1	2	3	4
Telefonanschlusskabel		1	1	1	1
Akkus	2	4	6	8
Bedienungsanleitung		1	1	1	1

Stromverbrauch

Die Leistungsaufnahme der Basisstation beträgt:
-im Betrieb (Bereitschaft/Gesprach): ca. 0,3 / 0,4 W
- während der Ladung des Mobilteils: ca. 1,0 W.
Die Nulllast des Netzteils beträgt ca. 0,3 W.
Die durchschnittliche Effizienz beträgt ca. 62% .
Die Leistungsaufnahme der Ladestation beträgt:
-ohne Mobilteil:ca.0,3W
- während der Ladung des Mobilteils: ca. 1,0 W.
Die Nulllast des Netzteils beträgt ca. 0,3 W.
Die durchschnittliche Effizienz beträgt ca. 62% .

Strahlungsreduzierung (ECO-Mode)

Sowohl im Geschrechts- als auch im Bereitschaftsmodus wird die Strahlung im Vergleich zu Standard-DECT-Schnurlos Telefonen erheblich verringgert.

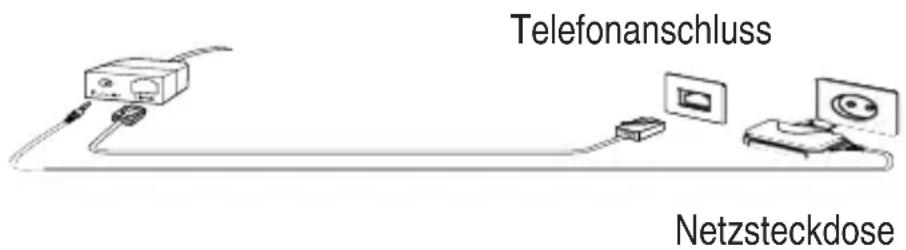

Basisstation anschließen

Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommt kann.

Schlieben Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beige-fugte Telefonanschlusskabel.

Achtung: Verwenden Sie für die Basisstation nur das mitgelieferte Netzteil! Achten Sie darauf, dass die Netzsteckdose frei zugänglich ist.

Ladestation anschließen²

SchlieBen Sie die Ladestation an eine Netzsteckdose an.

Achtung: Verwenden Sie für die Ladestation nur das mitgelieferte Netzteil! Achten Sie darauf, dass die Netzsteckdose frei zugänglich ist.

D

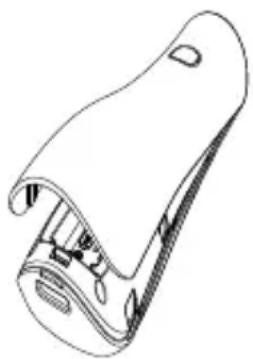

Akkus einlagen

Entfernen Sie die wichtere Abdeckung des Mobilteils. Legen Sie die Akkus in das Akkufach ein. Setzen Sie die wichtere Abdeckung auf, indem Sie sie flach auf die Mobilteilrückseite legen und rundherum herunterrücken, bis sie einrastet. Betrachten Sie das Mobilteilomal rundherum von der Seite, ob die Abdeckung ohne Spalt direkt fest aufgesetzt ist.

Achtung: Verwenden Sie nur die mitgelieferten Akkus oder Akkus gleichen Typs! Achten Sie auf die richtige Polarität!

Akkus aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 8 Stunden in die Basisstation / Ladestation.

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus die unter Grenze erreicht hat, blinking das Akkusymbol im Display und Sie horen den Akku-Warnton.

Datum und Uhrzeit einstellen

Bei Inbetriebnahme verfügt das Telefon nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste). Datum und Uhrzeit stellen Sie über den Menüpunkt „BASIS / UHR EINST." ein.

Displaysprache einstellen

Die Displaysprache ist in verschiedeneen Sprachen einstellbar. Im Auslieferungszustand ist „Deutsch“ eingestellt. Sie können die Sprache über den Menüpunkt „MOBILTEIL / SPRACHE“ändern.

Automatische Rufannahme / Direktannahme

Ist die Funktion aktiviert (Auslieferungszustand), wird ein Anruf automatisch beim Herausnahmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über den Menüpunkt „MOBILTEIL / AUTOM. ANTWORT" ein- oder ausgeschaltet.

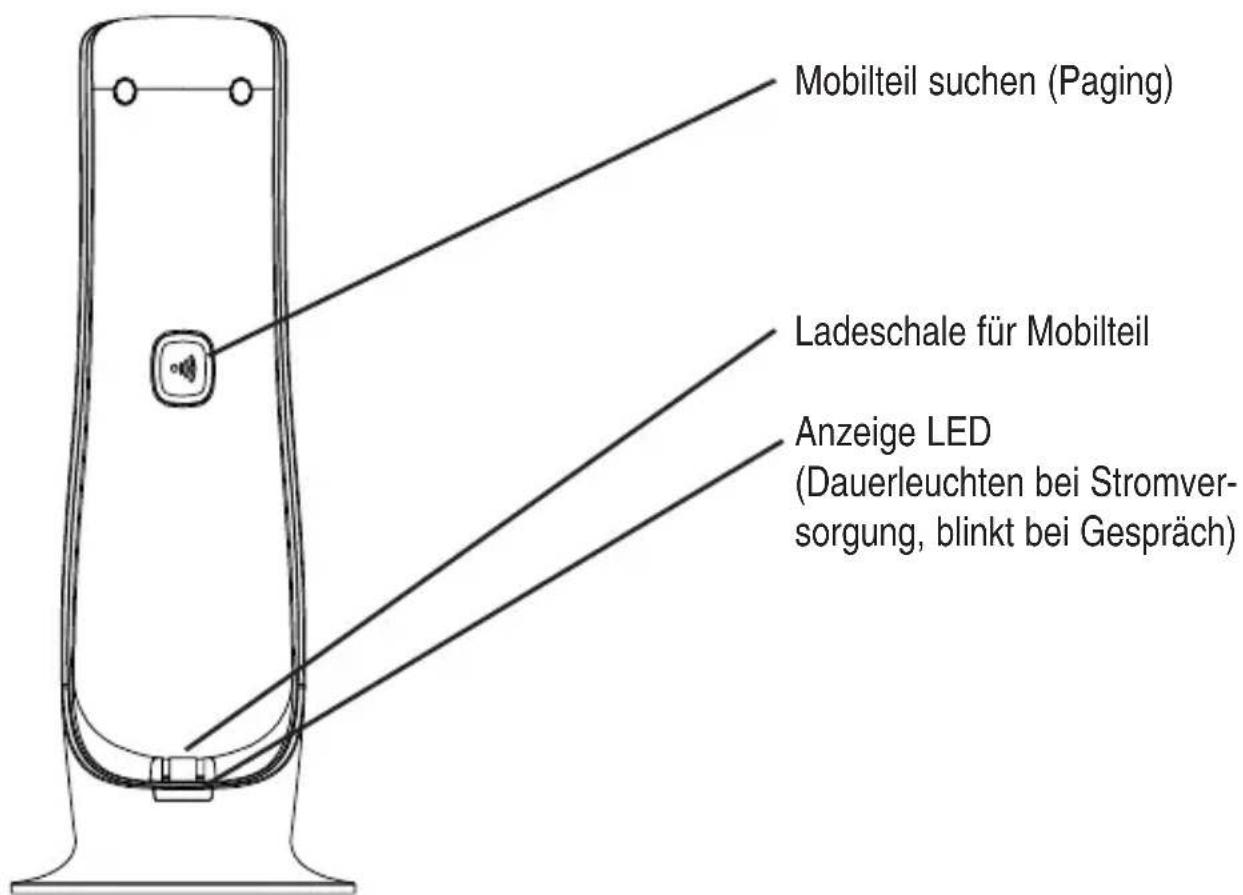

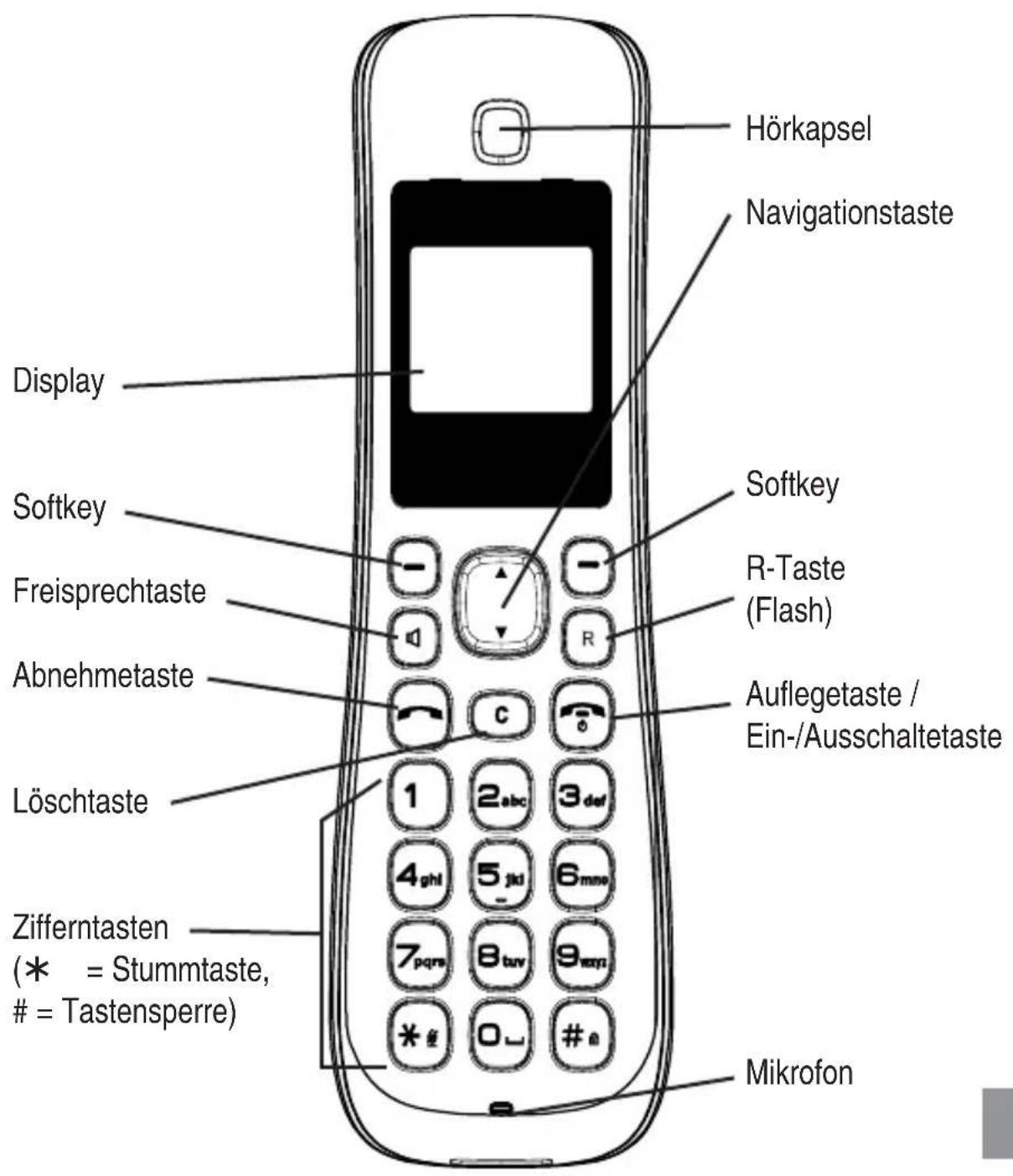

3 Bedienelemente

4 Einführende Informationen

In diesen Kapitel finden Sie grundlegende Informationen zur Handhabung des Telefons.

Symbole im Display des Mobilteils

Symbol	Beschreibung
Yull	Konstant: Verbindung zur Basisstation. Blinkt: Keine Verbindung zur Basisstation.
W	Konstant: Anzeige der Akkukapazität. Blinkt während Mobilteil in der Basis: Akku wird geladen. Einige Segmente werden nicht angezeigt: Akku muss geladen werden.
R	Konstant: Sie führen ein Geschrech. Blinkt: Sie erhalten gerade einen Anruf.
S	Tastensperre ist eingeschaltet.
E	Ein Alarm ist eingestellt.

In der unteren Displayzeile werden zugehörig zu den beiden Softkeys die abhängig vom Betriebszustand verfügbaren Funktionen angezeigt, z. B.:

MENÜ	Aufruf des Menüs.
TELBUCH	Aufruf des Telefonbuchs.
OK	Bestätigung einer Einstellung.
ZURÜCK	Zurück zum übergeordneten Menu bzw. Abbruch der Programmierung.

D

Funktionen der Navigationstaste

Im Menu / in Listen (Telefonbuch, Anrufliste,

Wahlwiederholung): Blättern aufwärts.

Während eines Geschäfts: Lautstärke erhöhen.

Während eines Geschäfts: Lautstärke verringern.

Im Menu / in Listen (Telefonbuch, Anrufliste,

Wahlwiederholung): Blättern abwärts.

Sonderfunktionen einiger Tasten

Im Bereitschaftszustand: langer Tastendruck schaltet Tastesperre ein/aus.

Bei Namenseingaben: kurzer Tastendruck schaltet zwischen

Groβ- und Kleinschreibung um.

Im Geschäft: langer Tastendruck schaltet Mikrofon ein/aus.

Bei Wahl/Wahlverbereitung: langer Tastendruck gibt Wahlpause ein.

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste drucken.

Navigation im Menu

Alle Funktionen sind über entsprechliche Menüs zu erreichen.

Zur Navigation im Menu benutzen Sie die Softkeys und die Navigationstaste.

Mit dem linken Softkey MENU öffnen Sie das Menu.

Mit den Navigationstasten bzw. bewegen Sie sich im Menu.

Zum Öffnen eines Untermenüds drücken Sie den Softkey OK.

Einstellungen/Anderungen fühmen Sie mit bzw. vor.

Wollen Sie zum übergeordneten Menu zurück drücken Sie ZURUCK.

Durch Drücken der Auflegeitage gelangen Sie wieder in den Bereitschaftszustand.

5 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Befindet sich das Mobilteil nicht in der Basis:

Drücken Sie eine beliebige Taste außer der Auflege taste.

Befindet sich das Mobilteil in der Basis und AUTOM. ANTWORT ist nicht eingeschaltet:

Nehmen Sie das Mobilteil aus der Basis und drücken Sie eine beliebige Taste außer der Auflegeotaste.

Befindet sich das Mobilteil in der Basis und AUTOM. ANTWORT ist eingeschaltet:

Nehmen Sie einfach das Mobilteil aus der Basis; das Geschäft wird automatisch angenommen.

Anrufen

Geben Sie die Rufnummer ein.

Eine Wahlpause geben Sie mit langem Drücken der Taste R ein. Fehler bei der Eingabe mit der Taste C korrigieren. Rufnummer wird gewählt.

Sie können auch zuerst die Abnehmetaste lange (ca. 3 Sekunden) drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Geschrauchsaufbaus nicht möglich.

Gesprach beenden

Auflegetaste drucken oder Mobilteil in die Basis stellen.

D

Wahlwiederholung

Ihr Telefon speichert die 20 zuletzt gewählten Rufnummern. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie OK.

Drücken Sie die Abnehmetaste kurz zum Offnen der Wahlwiederholungsliste.

Wahlen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 50 Anrufe in der Anrufliste. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie OK. Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihr Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterrückt oder aus anderen Gründen nicht übertragen wurde.

MENU . .

Drücken Sie MENU, wahlen Sie ANRUFDATEN -> NEUE ANRufe oder ALLE ANRufe.

Wahlen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 50 Einträge aufnehmen.

Zum Anlagen von Einträgen siehe Abschnitt „Telefonbuch".

TELBUCH

Öffnen Sie das Telefonbuch.

Wahlen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Mit Kurzwahl anrufen

Dazu mussen Sie vorher einen Telefonbucheintrag auf eine Zifferntaste gespeichert haben. Einzelheiten siehe Abschnitt „Telefonbuch".

Drücken Sie die betreffende Kurzwahltaste für ca. 2 Sekunden. Die Hauptrufnummer wird(sofort gewählt.

Anzeige der Geschadsdauer

Während eines Geschäfts wird die Geschäftsdauer in Stunden, Minuten und Sekunden angezeigt.

Hörer-/Lautsprecherlautstärke einstellen

/Ste konnen während eines Geschäfts die Lautstärke in 5 Stufen einstellen (bei Hörerbetrieb -> Hörerlaufstärke, bei Freisprechen -> Lautsprecherlaufstärke). Die Einstellungen sind getrennt voneinander und bleiben auch nach Ende des Geschäfts gespeichert.

Mikrofon ausschalten (Mute)

Sie konnen während eines Geschrechs das Mikrofon ausschalten, so dass Ihr Geschäftspartner Sie nicht horen kann.

Stern-Taste lange drücken. Im Display wird MIKROFON STUMM angezeigt.

Zum Einsatz des Mikrofons drücken Sie die Stern-Taste erneut lange.

Während einer Verbindung konnen Sie das Mikrofon auch mit MENU -> MIKROFON STUMM -> OK aus- und wieder einschalten.

Intern Telefonieren

Interne Geschäfte, Vermitteln und Konferenzgeschäfte sind nur möglich, wenn mehrere Mobilteile angemeldet sind.

Internes Geschäft führten

MENU... Drucken Sie MENU, wahlen Sie EXTRA-MENU -> INTERNER ANRUF. Wahlen Sie das gewünschte Mobilteil oder ALLE aus und drucken Sie OK.

Externes Geschäft vermitteln

Während eines Externgespraches . . .
MENU ... Drucken Sie MENU, wahlen Sie INT. ANRUF.
Wahlen Sie das gewünschte Mobilteil oder ALLE aus und drucken Sie OK.
Das externe Geschrech wird gehalten.
Wenn das gerufene Mobilteil eingeschaltet wird ggf.
Gesprach ankündigen.
Drucken Sie die Auflegeotaste. Das Geschrech ist übergeben.

MakeIn

Während eines Externgespräches ...
MENU ... Drucken Sie MENU, wahlen Sie INT. ANRUF.
Wahlen Sie das gewünschte Mobilteil oder ALLE aus und drucken Sie OK.
Das externe Geschäft wird gehalten.
MENU ... Drucken Sie MENU, wahlen Sie MAKELN und drucken Sie OK. Auf diese Weise schalten Sie zwischen den Geschäftspartnern hin und her.

Konferenz

Während des Makelns (s. o.) ...
MENU ... Drücken Sie MENU, wahlen Sie KONFERENZ und drücken Sie OK. Drücken Sie K.ENDE können Sie wieder mit den beiden Geschäftspartnern einzeln sprechen.

Legt einer der beseitigten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden.

6 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Tasten. Eintreffende Anrufe können wie gewohnt entgegenommen werden.

Drücken und halten Sie die Raute-Taste bis im Display das Symbol erscheint.

Zum Entsperren der Tastatur drücken und halten Sie die Raute-Taste erneut.

Mobilteil ausschalten

Sie konnen das Mobilteil ausschalten um die Akkus zu schonen.

Drücken Sie die Auflegegetaste und halten Sie sie gedrückt.
Nach weniger Sekunden wird das Mobilteil ausgeschaltet.
Die Displaybeleuchting erlischt.

Zum Wiedereinschalten des Mobilteils drucken Sie die Aufleggetaste so lange, bis Sie einen Signalton horen und das Display wieder leuchtet.

D

7 Anrufiste / Wahlwiederholung

Anrufistebearbeiten

MENÜ...	Drücken Sie MENÜ, wahren Sie ANRUFDATEN -> NEUE ANRUFE oder ALLE ANRUFE.
▲/Wahlen	Sie einen Eintrag aus und drücken Sie OK. Datum und Uhrzeit des Anrufs werden angezeigt.
MENÜ...	Drücken Sie MENÜ.
▲/Wahlen	Sie aus den folgenden Möglichkeit und bestätigten Sie mit OK:
IN TB. KÖPIEREN	Die Rufnummer wird im Telefonbuch gespeichert. Weitere Informationen siehe „Telefonbuch/Neuen Eintrag anlegen".
LösCHEN	Der Eintrag wird nach einer Sicherheitsabfrage gelöscht.
ALLE LösCHEN	Die Beste wird nach einer Sicherheitsabfrage gelöscht.

Wahlwiederholungbearbeiten

MENU... Drucken Sie MENU, wahlen Sie ANRUFDATEN-> WAHLWIEDERHOLUNG.

/ Wahlen Sie einen Eintrag aus und drücken Sie OK MENU . . . Drucken Sie MENU.

/ Wahlen Sie aus den folgenden Mänglichkeiten und bestätigten Sie mit OK:

IN TB. KOPIEREN Die Rufnummer wird im Telefonbuch gespeichert. Weitere Informationen siehe „Telefonbuch/Neuen Eintrag anlegen".

Löschen Der Eintrag wird nach einer Sicherheitsabfrage gelöscht.
ALLE Löschen Die Listwird nach einer Sicherheitsabfrage gelöscht.

8 Telefonbuch

Im Telefonbuch können Sie 50 Einträge mit Namen und Rufnummer speichern. Sie können jedem Eintrag eine eigene Melodie zuordnen, mit der ein Anruf signalisiert werden soll undihn auf eine Kurzwahltaste (1...0) speichern. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglich eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrlem Anschluss verfügbar ist.

Neuen Eintrag anlegen

MENU... Drucken Sie MENU, wahlen Sie TELEFONBUCH -> NEUER EINTRAG und drucken Sie OK.

Geben Sie den Namein.

Die Zifferntasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste konnen Buchstaben und Ziffern eingegeben werden.

Zwischen Groß- und Kleinbuchstaben können Sie mit der Raute-Taste umschalten.

Nach kurzer Zeit springt die Einfugemarke (Cursor) weiter. Nach Eingabe des Namens drucken Sie

Geben Sie die Rufnummer ein (maximal 24 Ziffern). Ist Ihr Telefon an einer Telefonanlage angeschlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drucken Sie nach der Amtskennziffer die TasteR für ca. 2 s; im Display wird P angezeigt.

Nach Eingabe der Rufnummer drucken Sie.

Drucken Sie BEARB., wahlen Sie eine Melodie aus und drucken Sie OK. Drucken Sie

Drucken Sie BEARB., wahlen Sie eine Taste für die Kurzwahl aus und drucken Sie OK. Es werden nur die noch frei- en Tasten angezeigt.

Ist der Eintrag komplett drucken Sie SPEICH.

Telefonbucheinträgebearbeiten

MENU... Drucken Sie MENU, wahlen Sie TELEFONBUCH und drucken Sie OK.

/ Wahlen Sie aus den folgenden Mänglichkeiten und bestätigten Sie mit OK:

EINTRAG ANZEIGEN Alle Einträge werden angezeigt. Blättern Sie zum gewünschten Eintrag. Mit MENU können Sie den Eintragändern oderlöschen.

NEUER EINTRAG Sie konnen einen neuen Eintrag anlegen.

ALLE LÖSCHEN Nach OK wird das komplette Telefonbuch nach einer Sicherheitsabfrage gelöscht.

SPEICHERDATEN Die aktuelle Belegung wird angezeigt (z. B. 007/050 Bel.: 7 von 50 möglichen Einträgen sind vorhänden).

9 Telefon einstellen

Menu MOBILTEIL

MENU...

Drucken Sie MENU, wahlen Sie MOBILTEIL und drucken Sie OK.

Haben Sie eine Mobilteil-PIN programmiert, müssen Sie diese eingeben, bevor Sie das Menu öffnen können.

AUDIO

LAUTSTÄRKE - Drücken Sie OK und stellen Sie die Lautstärke für externe und interne Anrufe ein.
MELODIE - Drücken Sie OK und stellen Sie die Melodie für externe und interne Anrufe ein.
TASTENTON - Schalten Sie den Tastenton, die akustische Bestätigung einer Tastenbetätigung, ein oder aus.

AUTOM.ANTWORT Ist diese Funktion eingeschaltet, wird ein ankommen des Geschäftsoffort angenommen, wenn Sie das Mobilteil aus der Basisstation/Ladestationephmen, ohne eine Taste zu drucken.

ANMELDUNG Zum Anmelden des Mobilteils an einer Basisstation. Wahlen Sie eine Basisstation aus, an der Sie das Mobilteil anmelden möchten und geben Sie deren PIN ein. Für das weitere Vorgehen informieren Sie sich in der Dokumentation der betreffenden Basisstation.

BASIS WÄHLEN Ist Ihr Mobilteil bereits an mehreren Basisstationen angemeldet, können Sie die aktive Basisstation auswahlen.

MOBILTEIL-NAME Sie können zur besseren Unterscheidung z. B. bei der Verwendung mehrerer Mobilteile an einer Basisstation dem Mobilteil einen Name given, der im Ruhedisplay angezeigt wird.

SPRACHE Stellen Sie die Sprache für die Displayanzeige ein.
MOBILTEIL-PIN Wenn Sie den Zugriff auf das Menu vor unbefugtem Zugriff schützen wollen, programmieren Sie eine 4-stel-

lige Mobilteil-PIN. Im Auslieferungszustand ist die Mobilteil-PIN 0000 . Damit ist der Menüzugriff ohne PIN-Eingabe möglich.
Zum Ausschalten einer PIN-Abfrage fur die Menus
geben Sie einfach wieder 0000 ein.

STANDARDEINST. Das Mobilteil wird nach einer Sicherheitsabfrage in den Auslieferungszustand zurückgesetzt.

Die Einträge im Telefonbuch werden nicht gelöscht.

Menu BASIS

MENU ... Drucken Sie MENU, wahlen Sie BASIS und drucken Sie OK.

Haben Sie eine Mobilteil-PIN programmiert, müssen Sie diese eingeben, bevor Sie das Menu öffnen können.

UHR EINST. Geben Sie mit den Zifferntasten das Datum (z. B. für den 2. Juli 2011 -> 020711) und die Uhrzeit (z. B. für 8:15 Uhr -> 0815) ein und drücken Sie OK.

Bei einem Stromausfall Goes the Einstellung verloren, wenn gleichzeitig das Mobilteil ausgeschaltet ist oder die Akkus leer sind.

WAHLVERFAHREN Wahlen Sie TON oder IMPULS. Für die meisten Anschlüsse ist TON die richtige Einstellung.

FLASHZEIT Wahlen Sie aus den angegebenen Zeiten.

ABMELDEN Geben Sie die Basis-PIN ein (im Auslieferungszustand „0 0 0 0”), wahren Sie eines der angezeigten Mobilteile und drücken Sie OK. Mit einem abgemeldeten Mobilteil kann nicht mehr über die Basisstation Telefoniert werden, ohne dass es neu angemeldet wird.

PIN BASIS Die Basis-PIN wird u. a. benötigt, um Mobilteile an-oder abzumelden. Im Auslieferungszustand ist die Basis-PIN „0 0 0 0".

STANDARDEINST. Die Basisstation wird nach einer Sicherheitsabfrage in den Auslieferungszustand zurückgesetzt.

Angemeldete Mobilteile bleiben angemeldet.

Menu EXTRA-MENU

MENU...

Drücken Sie MENU, wahlen Sie EXTRA-MENU und drücken Sie OK.

ALARM MODALITÄT -

Wahlen Sie AUS, EINZELN oder TAG

LICH.

UHRZEIT - Geben Sie die Weckzeit ein.

MELODIE - Wahlen Sie eine Melodie für den Weckton.

WIEDERHOLEN - Stellen Sie ein, wie oft der Weckruf wiederholt werden soll.

ZYKLUS - Wahlen Sie den Abstand zwischen den Wiederholungen.

BABYPHONE MODALITÄT -

Wahlen Sie AUS, BABYRUF oder

BABYPHONE.

• Bei der Einstellung BABYRUF wird eine einprogrammierte interne oder externe Rufnummer (s. u.) beim Drücken einer beliebigem Taste gewählt (außer dem rechten Softkey - dieser dient zum Ausschalten der Funktion).
• Bei der Einstellung BABYPHONE dient das Mobilteil zur Raumüberwachung. Wenn ein Geräusch erkannt wird, das die eingestellte Empfindlichkeit überschreitet, wird die einprogrammierte Rufnummer angerufen. Platzieren Sie das Mobilteil in dem Raum, den Sie überwachen sollen. Zum Ausschalten der Funktion drücken Sie AUS.
• Mit EMPFINDLICHK. (nur verfügbar bei BABYPHO-NE) stellen Sie die Auslöseschwelle für die Raumüberwachung ein (HOCH/NIEDRIG).
• Unter ANRUF AN: Drucken Sie OK, wahlen Sie INTERN N oder EXTERN und drucken Sie OK. Wah

len Sie das gewünschte Mobilteil bzw. geben Sie eine externe Rufnummer ein.

Bei Auswahl von „INTERN“ erscheint eine Fehlermeldung, wenn keine weiteren Mobilteile angemeldet sind.

INTERNER ANRUF Zum Anrufen eines weiteren an der gleichen Basisstati- on angemeldeten Mobilteils.

10 Mobilteile an-/abmelden

An einer Basisstation konnen bis zu 6 Mobilteile angemeldet werden. Die mit为其 Telefon ausgelieferten Mobilteile sind bereits an der Basis angemeldet. Um ein „fremdes“ Mobilteil anzumelden beachten Sieitte auch dessen Bedienungsanleitung.

Weiteres Mobilteil des gleichen Typs anmelden

MENU... Drucken Sie MENU, wahlen Sie MOBILTEIL -> ANMELDEN und drucken Sie OK.

/ Wahlen Sie eine Basisstation aus und drücken Sie OK. Die aktuelle Basis ist markiert.

Geben Sie die aktuelle PIN der Basis ein, an der das Mobilteil angemeldet werden soll, und drücken Sie OK.

Drucken und halten Sie die Paging-Taste an der Basisstation so lange, bis die Anzeige-LED blinkt (ca. 5s).

Nach einer kurzen Zeit ist das Mobilteil angemeldet.

Mobilteil Löschen

MENU... Drucken Sie MENU, wahlen Sie BASIS -> ABMELDEN und drucken Sie OK.

Geben Sie die aktuelle PIN ein.

/ Wahlen Sie eines der angezeigten Mobilteile aus und drucken Sie OK.

11 Betrieb an Telefonanlagen/Zusatzdienste

Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, konnen Sie über die R- Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rückruf nutzen. Lesen Sieitte in der Bedienungsanleitung ihrer Telefonanlage, welche Flash-Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihr Telefonanlage einwandfrei funktioniert, erfahren Sie bei dem Handler, bei dem die Anlage gekauft wurde.

Bitte denken Sie daran, bei Telefonbucheintragen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Taste R lange drücken) mit einzugeben.

Zusatzdienste Ihr's Netzbetreibers

Ihr Telefon untersutzt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste konnen Sie diese Zusatzdienste nutzen.itte erkundigen Si es sich bei ihrem Netzbetreiber, welche Flash-Zeit Si zur Nutzung von Zusatzdiensten einstellen mssen. Zur Freischaltung von Zusatzdiensten wenden Si sichitte an ihren Netzbetreiber.

12 Anhang

Fehlersuche

Haben Sie Probleme mit ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen konnen Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten aus dem Festnetz von Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

• Nach Betätigung der Abhebetaste ist kein Wahlton hörbar, die Wahlleitung wird nicht belegt.
• Telefonanschluss-Stecker an der Basisstation und an der Telefonsteckdose kontrollieren.
• Netzstecker an der Basisstation und an 230 V kontrollieren.
• Die Wahlleitung wird durch ein andes Mobilteil belegt. Warten Sie, bis die Verbindung beendet ist.
• Displayanzeige: "Suche Basis".
  -Netzstecker an der Basisstation und an 230 V kontrollieren.
• Reichweite verringern.
• Mobilteil anmelden.
• Keine Anzeige auf dem Display.
• Mobilteil ausgeschaltet -> einschalten.
  -Akku leer aufladen.

Technische Daten

Standard: DECT / GAP

Kanalzahl: 120 Duplexkanäle

Frequenzen: 1880 MHz bis 1900 MHz

Duplexverfahren: Zeitmultiplex, 10ms Rahmenlange

Kanalraster: 1728 kHz

Bitrate: 1152 kBit / s

Modulation: GFSK

Sprachkodierung: 32 kB / s

Sendeleistung: 10mW (mittlere Leistung pro Kanal)

Reichweite: bis zu 300 Meter im Freien, in Gebäuden bis zu 50 Metern

Stromversorgung Basisstation: 100~240 V AC Steckernetzgerät, 5,1 V DC / 700 mA

Betriebsdauer Mobilteil: in Bereitschaft / im Geschäft 2 x AAA NiMH, 1,2 V, 500 mAh = ca. 100 h / ca. 10 h

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils: 0^ bis 40^ ; 20% bis 75% relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb der Basisstation: 0^ bis 40^ ; 20% bis 75% relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -20°C bis +60°C

Wahlverfahren: MFV / IWV

R-Taste: Flash (98 ms / 270 ms / 380 ms / 900 ms)

Abmessungen Basisstation (mm): Durchmesser / H = 80 x 170

Abmessungen Mobilteil (mm): L/B/H = 165 x 55 x 25

Telefon-Anschluss-Schnur Belegung: TSV auf Pin 3 und 4 gemäß CTR 37 (Euro-Belegung)

Steckernetzgerät: Eurostecker

Werkseinstellungen/Auslieferungszustand

Anrufliste Kein Eintrag

Telefonbuch Kein Eintrag

Wecker Aus

Tonruf Mobilteil Intern: Melodie 2

External: Melodie 1

Tonruflautstärke: 3

Tastenton: Ein

Sprache Deutsch

Mobilename SWITEL

Autom. Rufannahme Ein

Wahlverfahren Tonwahl

Flash-Zeit 98 ms

PIN0000

Konformitätserklarung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

• 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.
• 2005/32/EG Richtlinie „Energiebetriebene Produkte".
• Verordnung 1275/2008 „Stromverbrauch im Bereitschafts- und im Auszustand".
• Verordnung 278/2009 „Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb".

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätig.

Für die komplette Konformitätserklarung nutzen Sieitte den kostenlosen Download von unserer Website www.switel.com.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

SWITEL-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell Zwischengeschäften Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks.

Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantianspruch erlischt bei Eingriffen durch den Käfer oder durch Dritte. Schaden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemassen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äusere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlösigkeit des Herstellers berufen.

Sollehr Gerät Dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage ihrer Kaufquittung ausschiesslich an das Geschäft, in dem Sie Ihr SWITEL-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschiesslich gegenüber ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte konnen Gewährleistungsrechte nicht mehr geltend gemacht werden.

Stichwortverzeichnis

A

ABMELDEN 20

Akkus 2

Akkus aufladen 6

Akkus einlagen 6

ALARM 21

ANMELDUNG 19

Anruf annehmen 11

Anrufen 11

Anrufliste 12, 16

AUDIO 19

Aufstellungsord 2

Auslieferungszustand 20, 21, 27

AUTOM.ANTWORT 19

Automatische Rufannahme .6

B

BABYPHONE 21

BABYRUF 21

BASIS WAHLEN 19

Basisstation anschließen 5

Bereitschaftsmodus 10

Bestimmungsgemäß Verwendung ..2

D

Datum/Uhrzeit 6

Direktannahme 6

Displaysprache 6

E

EMPFINDLICHK. 21

Entsorgung 3

ExernesGesprachvermitteln.14

F

FLASHZEIT 20

G

Garantie 27

Gesprach beenden 11

Gesprachsdauer 13

H

Hörer-/Lautsprecherlautstärke 13

1

Intern Telefonieren 13

K

Konferenz 14

Konformitätserklarung 27

L

Ladestation 5

LAUTSTARKE 19

Leistungsaufnahme 4

M

Makeln 14

Medizinische Geräte 3

MELODIE 19

Menu BASIS 20

Menu EXTRA-MENU 21

Menu MOBILTEIL 19

Mikrofon ausschalten 13

Mobilteil ausschalten 15

MOBILTEIL-NAME 19

MOBILTEIL-PIN 19

Mobilteile an-/abmelden 23

Anhang

Mute 13

N

NavigationimMenu 10

Navigationstaste 10

Netzteil 2

P

Pflegehinweise 27

PIN BASIS 20

s

Sicherheitshinweise 2

Sonderfunktionen einiger Tasten . . .10

SPRACHE 19

STANDARDINST. 20, 21

Stromausfall 2

Stromverbrauch 4

Symbole im Display 9

T

Tastensperre 15

TASTENTON 19

Technische Daten 26

Telefonanlagen 24

Telefonbuch. 12, 17

U

UHR EINST. 20

V

Verpackungsinhalt 4

W

WAHLVERFAHREN 20

Wahlwiederholung 12, 16

Werkseinstellungen 27

Z

Zusatzdienste 24

Für die komplette Konformitätserklärung nutzen Sieitte den kostenlosen Download von unserer Website www.switel.com.

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
