MANUALE UTENTE DF1854 SWITEL

1 Indicazioni di sicurezza 2
2 Mettere in funzione il Telefono 4
3 Elementi di lavoro 7
4 Informazioni produttive 9
5 Compiere telefonate 11
6 Funzioni speciali 15
7 Elenco chiamate/ripetizione di selezione 16
8 Rubrica Telefonica 17
9 Impostazioni Telefono 19
10 Registrare/cancellare un'unità portatile 23
11 Impianti Telefonici interni / Servizi addizzionali 24
12 Appendice 25

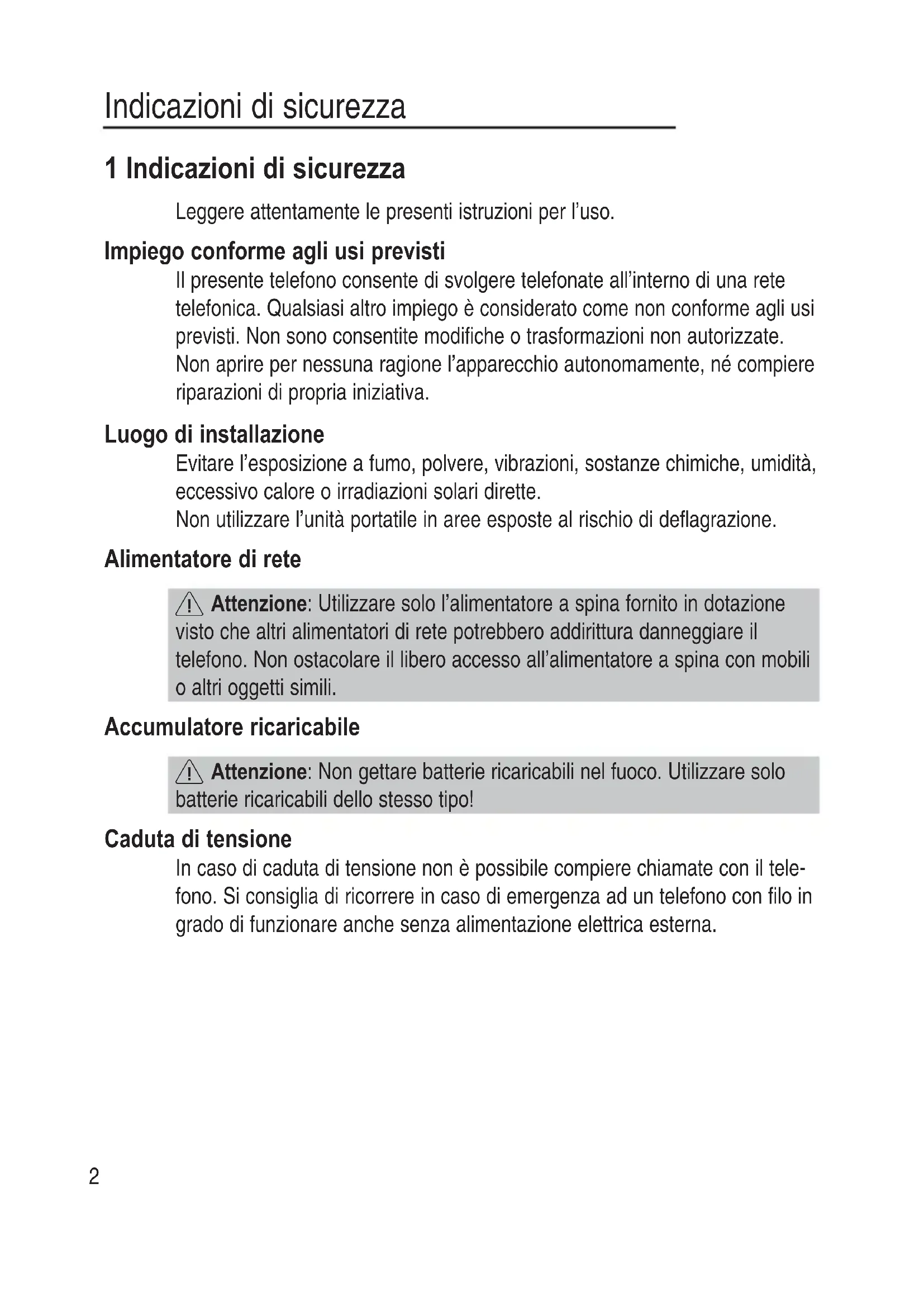

1 Indicazioni di sicurezza

Leggere attendamente le presenti istruzioni per l'uso.

Impiego conformeagli usi previsti

Il presente Telefono consente di svolgere Telefonate all'interno di una rete Telefonica. Qualsiasi altro impiego è considerato come non conforme agli usi previsti. Non sono consentite modifiche o trasformazioni non autorizzate. Non aprire per nessuna ragione l'apparecchio autonomamente, né compiere riparazioni di propria iniziativa.

Luogo di installmente

Evitare l'esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità, eccessivo calore o irradiazioni solari dirette.

Non utilizzato l'unità portatile in aree esposte al rischio di deflagrazione.

Alimentatore di rete

! Attenzione: Utilizzare solo l'alimentatore a spina fornito in dotazione visto che altri alimentatori di rete potrebbero addirittura danneggiare il Telefono. Non ostacolare il libero accesso all'alimentatore a spina con mobili o altri oggetti simili.

Accumulatore ricaricabile

! Attenzione: Non gettare batterie ricaricabili nel fuoco. Utilizzare solo batterie ricaricabili dello stesso tipo!

Caduta di tensione

In caso di caduta di tensione non è possible compiere chiamate con il Telefono. Si consiglia di ricorrere in caso di emergenza ad un Telefono con filo in grado di funzionare ancchezza alimentazione elettrica esterna.

Apparecchiature mediche

! Attenzione: Non utilizzato il Telefono in prossimità di apparecchiature mediche. Non è possibile escludere il subentro di eventuali interferenze.

Telefoni DECT' possono causare un fastidioso ronzio in apparecchi acustici.

Smaltimento

Procedere allo smaltimento dell'apparecchio esaurito consegnando lippo.
uno dei punti di raccolta istituiti alla propria societa di smaltimento rifiuti

comunale (per es. centro di ricicchio materiali). Il simbolo riportato qui a lato indica che non è assolutamente consentito smaltire l'apparecchio assiste ai normali rifiuti domestici!

Secondo quanto previsto alla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli apparecchi elettrici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziata.

Consegnare le batterie ricaricabili per lo smaltimento presso rivenditori al dettaglio di batterie o centri di raccolta che mettono a disposizione apposti contentitori.

Smaltire confezioni ed imballaggi in base a quanto indicate delle norme in vigore a livello locale.

2 Mettere in funzione il Telefono

Indicazioni di sicurezza

! Attenzione: Prima della messa in funzione, leggere attendamente leindicazioni di sicurezza riportate al capitolo 1.

Verificare il contento della confezione

La confezione contiene:

Conteno Modello

		1851	18521	18531	18541
Stazione base con alimentatore
di	rete	1	1	1
Stazione di carica con alimentatore
Unità	portatile	-	1	2	3
		1	2	3	4
Cavo	di	collegamento		telefonico	1
Accumulatore		ricaricabile	2	4	6
Istruzioni	per	l'uso		1	1

Potenza assorbita

La potenza assorbita alla stazione base ammonta a:

• in servizio (stand-by/conversazione): ca. 0,3 / 0,4 W

• durante la carica dell'unità mobile: ca. 1,0 W.

Il carico nullo de circuito di alimentazione rete è pari a circa 0,3 W.

L'efficienza media è pari a circa il 62% .

La potenza assorbita alla stazione di carica ammonta a:

• sensa unità mobile: ca. 0,3 W

• durante la carica dell'unità mobile: ca. 1,0 W.

Il carico nullo de circuito di alimentazione rete è pari a circa 0,3 W.

L'efficienza media è pari a circa il 62% .

Riduzione delle radiazioni (modalità ECO)

In modalità ECO, le radiazioni sono considerevolmente ridotte sa in modalità conversazione che in modalità di stand-by rispetto ad un Telefono cordless a standard DECT.

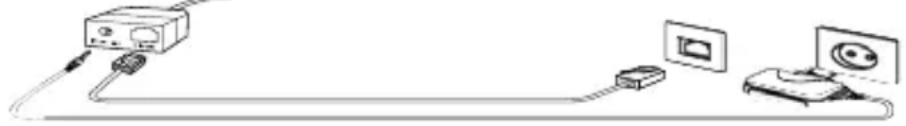

Collegare la stazione base

Attenzione: Montare la stazione base con una distance minima di 1 m da altri appearecchi elettronici in modo da evitare interferenze reciproche.

Procedere al collegamento della stazione base seguito quanto raffigurato nella figura. Utilizzare per motivi di sicurezza solo l'alimentatore di rete或者其他 che il cavo di collegamento Telefonico forniti in dotazione.

Presa di collegamento Telefonico
Presa elettrica

! Attenzione: Utilizzare per la stazione base, solo l'alimentatore fornito in dotazione ! Verificare che la presa elettrica sia liberamente accessibile.

Collegare la stazione di carica²

Collegare la stazione di carica con l'alimentatore saldamente inserito ad una presa elettrica.

! Attenzione: Utilizzato per la stazione di carica, solo l'alimentatore fornito in dotazione. Verificare che la presa elettrica sia liberamente accessibile.

Inserimento della batteria

Rimuovete il coperchio posteriore sul cordless.
Inserire la batteria dello scomparto per la batteria.
Rimettete il coperchio posteriore ricollocandolo piatto sulla parte posteriori del cordless e premendo attorno fino al suo inesto. Osservate il cordless di profilo per verificare che il coperchio sia posizionato saldamente alla fissure.

! Attenzione: Utilizzare solo le batterie ricaricabili in dotazione o batterie dello stesso tipo! Fate attenzione alla corretta polarità!

Caricamento della batteria

Posizione il cordless con il primo utilizzato per minimo 8 ore sulla base / sul punto di ricarica.

Il cordless si surriscalda con il caricamento. Questo è normale e non pericoloso. Non caricate il cordless con caricatori estranei. Lo stato del caricamento viene visualizzato sul display. Quando la carica della batteria ha raggiunto il limite più basso, il simbolo della batteria lampeggia sul display e udirete l'allarme sonoro della batteria.

Impostare ora e data

Con il primo utilizzato, il Telefono non dispone di un orario corretto (ad es. per le voci della lista chiamate). Potete regolare la data e l'oratramite l'opzione del menu „BASE/IMPOSTAZIONE ORA".

Impostare la lingua di display

La lingua del display può essere impostata con varie lingue. La lingua predefinita è impostata su „Tedesco". Potete modificare la lingua tramite l'opzione del menu „MOBILTEIL / SPRACHE".

Risposta automatica / accettazione diretta

Se la funzione è attivata (impostazione predefinita), la Telefonata viene automaticamente accettata sollevando il cordless alla base. La risposta automatica può venire attivata o disattivata tramite l'opizione del menu „TELEFO-NO/ RISPOSTA AUTOM.“.

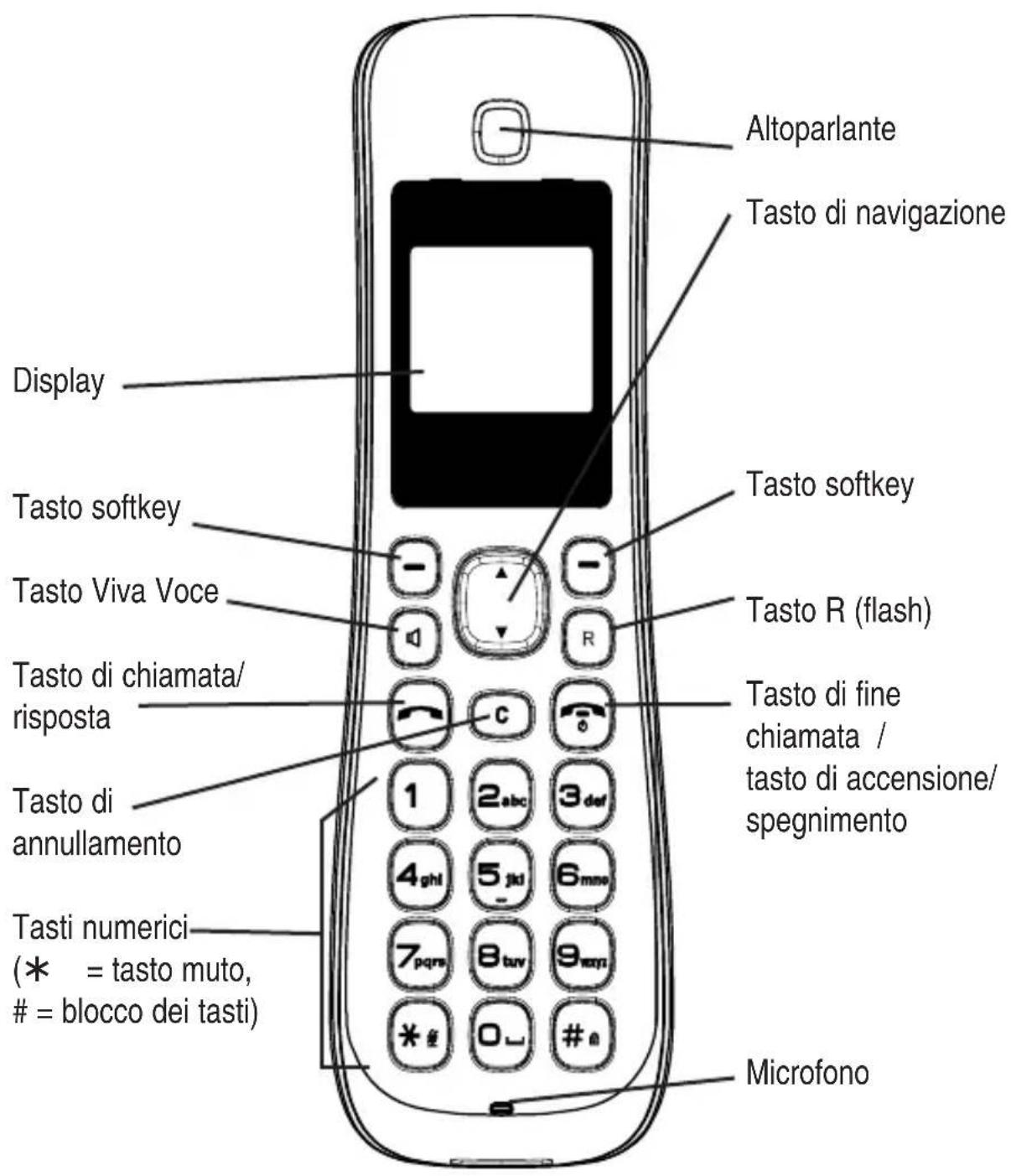

3 Elementi di lavoro

Ricerca cordless (paging)

Base di ricarica per cordless

Visualizzazione LED (illuminatione costante con alimentazione di corrente, lampeggia durante la conversazione)

4 Informazioni produttive

In questo capitolo troverete le informazioni di base per l'utilizzo del Telefono.

Simboli sul display dell'unità portatile

Simbolo	Descrizione
Yulli	Costante: Collegamento con la stazione base Lampeggiante: Il collegamento con la stazione base si interrompe.
W	Costante: Indicazione dello stato di carica delle batterie. Lampeggiante quando l'unità portatile è collegata all'unità base: L'accumulatore ricaricabile è in fase di carica. Alcune tacche non vengono sovrate: La batteria dev'essere ricaricata.
C	Costante: Chiamata in corso. Lampeggiante: Chiamata in arrivio.
§	Il blocco tastiera è attivato.
♀	Costante: Funzione allarme insertita.

Nelle seguenti descrizioni del display vengono visualizzate le funzioni disponibili per entrambi i softkey a seconda della modalità.

Menu	Apertura del menu.
Rubrica	Apertura della rubrica Telefonica.
OK	Conferma dell'impostazione.
INDIET	Ritorno al menu superiore e annullamento della programmazione.

Funzioni del tasting di navigazione

Nel menu / nelle liste (rubrica Telefonica, lista chiamate, riselezione): scorrere in avanti.

Durante una conversazione: alzare il volume.

Durante una conversazione: abbassare il volume.

Nel menu / nelle liste (rubrica Telefonica, lista chiamate, riselezione): scorrere indietro.

Funzioni speciali di alcuni tasti

In modalità standby: una pressione prolongata del tasto attiva/disattiva il blocco tasti.

Inserendo un nome: una breve pressione del tasting passa dai carattere minuscoli a quelli maiuscoli.

Durante la conversazione: una pressione prolongata del tasto attiva/disattiva il microfono.

Con una selezione/preparazione della selezione: una pressione prolongata del tasto inserisce una pausa.

Modalità standby

Tutte le descrizioni in questo manuale d'istruzione presuppongono che il cordless si trovi in modalità standby. Potete attivare la modalità standby pre-mendo il tasto

Navigazione nel menu

Tutte le funzioni si possono raggiungere attaverso menu differenti.

Per la navigazione nel menu utilizzare i tasti funzione e il tasting di navigazione. Con il tasting funzione sinistro Menu aprite il menu.

Con i tasti di navigazione e vi muovete all'internalo del menu.

Per après un sottomenù premere il tastinge OK.

Eseguite modifiche/impostazioni con e▼.

Se volete tornare al menu superiore, premete il tasto INDIET. Premendo il tasto per riagganciare tornerete di nuovo nella modalità standby.

5 Compiere Telefonate

Ricevere una chiamata

Iltelefonosuona.

L'unità portatile non si trova insertita nell'unità base:

Premete un tasting a caso ad eccezione del tasting di fine chiamata.

L'unità portatile non si trova inserita nell'unità base e la RISPOSTA AUTOM. non è inserita:

Solvate il cordless alla base e premete un tasting a caso ad eccezione del tasting di fine chiamata.

L'unità portatile non si trova inserita nell'unità base e la RISPOSTA AUTOM. è inserita:

E' sufficiente prelevare l'unità portatile dall'unità base; la conversazione sera automaticamente accettata.

Telefonare

Immettere un numero di chiamata.

Potete insere una pausa premendo con una pressione prolongata del tasting R. Potete correggere errori nella composizione con il tasting C.

Il numero di chiamata viene selezionato.

Potete primaanche premerealungo il tasto di risposta (ca.3 secondi) e otterreteosi il segnale di linea libera.

Le cif remesse per la composizione del numero desiderato verrannoosi selezionate.Conquesto tipo di funzione chiamata non è possibile correggere le singole cifre che compongono il numero di chiamata.

Concludere una chiamata

Premere il tasto di fine chiamata o riporre l'unità portatile sull'unità base.

Riselezione

Il vosto Telefono salva gli ultimi 20 numeri di Telefono selezionati. Se il numero è registrato nella rubrica Telefonica, viene visualizzato il nome. Per visualizzare il rispetto numero di Telefono, premete OK.

Premete brevamente il tasting di risposta per aprirre la lista di risezione.

Selezionare la你可以.

Il numero di chiamata viene selezionato.

Chiamare alla lista chiamate

Il vostro Telefono salva le ultime 50 chiamate nella lista chiamate. Se il numero è registrato nella rubrica Telefonica, viene visualizzato il nome. Per visualizzare il rispetto numero di Telefono, premete OK. Il salvataggio può avvenire solo se è disponibile la funzione „trasmissione del numero Telefonico (CLIP)“ per il vostro collegamento e se il numero Telefonico non è stato nascosto dal chiamante o non è stato trasmesso per altri motivi.

Menu...

Premere Menu, selezionare DATI CHIAMATA -> NUOVA CHIAMATA o TUTTE LE CHIAM.

Selezionare la你可以.

Il numero di chiamata viene selezionato.

Chiamare alla rubrica Telefonica

La rubrica può contener sono a 50 volte.

Per immettere unaoice vedere la sezione „Rubrica Telefonica".

Rubrica

Aprière la rubrica Telefonica.

Selezionare la你可以.

Il numero di chiamata viene selezionato.

Chiamare tramite la selezione breve

Per quello dovete aver prima abbinato un numero della rubrica Telefonica ad un tasto numerico. Per ulteriori dettagli vedi sezione "rubrica Telefonica".

Tenete premuto il tasto di scelta rapida desiderato per ca. 2 secondi. Il numero di Telefono principale viene composto immediatamente.

Visualizzazione della durata di conversazione

Durante lo svolgimento di una chiamata, la durata della Telefonata è visualizzata in ore, minuti e secondi.

Regolare il volume del ricevitore/degli altoparlanti

Volume e regolabile durante lo svolgimento di una chiamata in 5 livelli (dal ricevitore -> volume ricevitore, dal vivavoce -> volume altoparlante). Le impostazioni sono separate tra di loro e rimangono memorizzateanche una volta terminata la conversazione.

Disattivare il microfono (muto)

Potete disattivare il microfono durante una conversazione in modo che l'interlocutore non possa sentirvi.

Premete e tenete premuto il tasto asterisco. Sul display viene visualizzato MICROFONO MUTO.

Premere e tenete nuovamente il tasting asterisco per attivare il microfono.

Durante un collegamento potete attivare e disattivare nuovamente il microfonoanche con Menu Microfono MUTO OK.

Compiere chiamate interne

Le conversazioni interne,trasferimenti di chiamata e teleconferenze sono possibili solo quando sono registrate più unità portatili.

Effettuare chiamate interne

Menu ... Premere Menu, selezionare MENU EXTRA -> CHIAMATA INTERNA. Selezionate il cordless desiderato o Tutti e premete OK.

Trasferire chiamate esterne

Nel corso di una chiamata esterna. ..
Menu... Premere Menu, selezionare Chiamata Interna. Selezionate il cordless desiderato o Tutti e premete OK. La chiamata esterna verrà trattenuta. Se l'unità portatile chiamata è accesa, verrà eventually annunciata la comunazione.

Premere il tasto di fine chiamata. La chiamata è stata trasmessa.

Conversazione intermedia

Nel corso di una chiamata esterna. ..
Menu... Premere Menu, selezionare Chiamata Interna. Selezionate il cordless desiderato o Tutti e premete OK. La chiamata esterna verrà trattenuta.

Menu . . . Premete Menu, selezionate Alterna Chiamata e premete OK. In quello modo è possibile passare da un interlocutore all'altro.

Conferenza

Durante la conversazione intermedia (vedi sopra) ... Menu... Premete Menu, selezionate Conferenza e premete OK. Premendo F.Conf., potete parlare nuovamente con entrambi gli interlocutori.

Se uno dei partecipanti alla conferenza riaggancia, gli altri due rimangono collegati.

6 Funzioni speciali

Blocco tastiera

Il blocco tastiera impedisce la digitazione involontaria dei tasti. Le chiamate in arrivivo possono essere ricevute come di consueto.

Premete e tenete premuto il tasting cancellotto fino a quando compare il symbolo sul display.

Per sbloccare la tastiera premete nuovamente e tenete premuto il tasting cancellatto.

Spegnimento unità portatile

Per risparmiare la batteria spegnere l'unità portatile.

Tenere premuto il tasto di fine chiamata. Dopo alcuni secondi l'unità portatile si spegnerà. L'illuminazione del display si spegnerà.

Per riaccendere l'unità portatile tenere premuto il tasto di fine chiamata fino a quando non si avverte un segnale accustico e fino a quando il display non si illuminerà di nuovo.

7 Elenco chiamate/ripetizione di selezione

Modificare la lista chiamate

Menu... Premere Menu, selezionare DATI CHIAMATA NUOVA CHIAMATA o TUTTE LE CHIAM.

/Sezioneate un numero e premete OK. Verranno visualizzate la data e l'ora della chiamata.

Menu... Premete Menu.

/Selezionate una delle seguenti possibilità e confermate con OK:

COPIA IN AGENDA Il numero di Telefono viene salvato nella rubrica. Per ulteriori informazioni vetti „rubrica Telefonica/inserire una nuova voce".

ELIMINA Il numero viene cancellato dopo una domanda di sicurezza.

ELIMINA TUTTI La lista viene cancellataupona domanda di sicurezza.

Modificare la riselezione

Menu... Premere Menu, selezionare DATI CHIAMATA-> RICOMPONI.

/Sezioneate un numero e premete OK.Verranno visualizzate la data e l'ora della chiamata.

Menu... Premete Menu.

/Selezionate una delle seguenti possibilità e confermate con OK:

COPIA IN AGENDA Il numero di Telefono viene salvato nella rubrica. Per ulteriori informazioni veti „rubrica Telefonica/inserire una nuova voce".

ELIMINA Il numero viene cancellatoupona domanda di sicurezza.

ELIMINA TUTTI La lista viene cancellataupona domanda di sicurezza.

8 Rubrica Telefonica

Nella rubrica Telefonica potete salvare 50 numero di Telefono e relativi nomi. Potete assegnare ad agli因为你 una propria melodia con la quale segnalare una chiamata e salvare il numero su un tasto di scelta rapida (1...0). Registeri numeri di Telefono永远不会 con il preferso locale; quello vi permette una corretta visualizzazione del rispetto chiamante per il quale è registrata una voce e il cui numero è disponibile per il vostro collegamento.

Aggiungere una nuova voce alla rubrica

Menu...

Premere Menu, selezionare RUBRICA -> NUOVA VOCE e premere OK.

Inserite il nome.

I tasti numerici sono indicati da lettere.

Premendo ripeturamente il tasting rispetto potete insertire lettere e cître. Potete passare dalle lettere minuscile alle maiuscole tramite il tasting cancellatto. Il punto d'insertimento (cursore) procedera in avanti.

Dopo l'insertimento del nome premete

Inserite numero di Telefono (massimo 24 cifre). Se il vostro Telefono è collegato ad un impianto Telefonico, inserte il numero per accedere alla linea esterna. Se è necessaria una pausa, premete dello numero della linea esterna il tasto R per ca. 2 s; sul display verrà visualizzato P.

Dopo l'insertimento del numero di Telefono premete

Premete MODIFIC, selezionate una melodia e premete OK. Premete

Premete MODIFIC, selezionate un tasting per la scelta rapida e premete OK. Vengono visualizzati solo tasti ancora liberi.

Quando la你可以 è completinga premete SALVA.

Modificare le voci della rubrica

Menu... Premere Menu, selezionare RUBRICA e premere OK. /Selezionate una delle seguenti possibilità e confermate con OK:

MOSTRA VOCI Vengono visualizzate tutte le loro. Fate scorrere sono alla voce desiderata. Con Menu potete modificare o cancellare la voce.

NUOVA VOCE Potete insertire una nuova voce.
CANCELLA TUTTI Premendo OK l'intera rubricaiene cancellataupon una domanda di sicurezza.

DATI MEMORIA Viene visualizzato l'attuale spazio disponibile (ad es. 007/050 occupato: sono registrate 7 di 50 dati possibili).

9 Impostazioni Telefono

Menu TELEFONO

Menu...

Premere Menu, selezionare TELEFONO e premere OK.

Se avete programmato un cordless con il PIN, dovete insere il PIN prima di poter aprire il menu.

SUONERIA

VOLUME - Premete OK e regolate il volume per le chiamate interne ed esterne.

MELODIA - Premete OK e regolate la melodia per chiamate esterne o interne.

SUONO DEI TASTI - Attivate o disattivate il volume dei tasti, la conferma acustica della selezione di un tasting.

RISPOSTA AUTOM.

Se esta funzione è attivata, una chiamata in entrata viene subito accettata quando sollevate il cordless alla base,enza premere tasti.

REGISTRAZIONE P

er la registrazione del cordless su una base. Selezionate una base presso cui volete registrare il cordless ed inserite il suo PIN. Per l'ulteriore procedimento informatevi con la documentazione della stazione in questione.

SELECTIONA BASE

Se il vosto cordless è giornato potete selezionare la base attiva.

NOME TELEFONO

Potete dare un nome al cordless che apparirà sul display nella modalità standby per riconoscerlo meglio ad es. con l'utilizzo di più cordless presso una base.

LINGUA

Selezionate la lingua per la visualizzazione del display.

PIN TELEFONO Se

volete proteggere l'accesso al menu da accessi non autorizzati, programmate un PIN di quattro cifre per il cordless. Nella modalità predefinita il pin del cordless è 0000^ . In quello modo l'accesso al menu è possibile essere l'insertimento del PIN. Per disattivare una

richiesta del PIN per il menu, inserte semplicamente di nuovo "0 0 0 0".

IMP. DI DEFAULT Le impostazioni del cordless verranno ripristinate nella modalità predefinita dopo una domanda di sicurezza.

Le voci nella rubrica Telefonica non vengono cancellate.

Menu BASE

Menu... Premere Menu, selezionare BASE e premere OK.

Se avete programmato un cordless con il PIN, dovete insere il PIN prima di poter aprire il menu.

IMPOSTAZIONE ORA Inserite la data con i tasti numerici (ad es. per il 2 luglio 2011 -> 020711) e l'orario (ad es. per 8:15 -> 0815) e premete OK.

Con una caduta di tensione l'impostazione va persa se allo stesso tempo il cordless è spento o le batterie sono scariche.

MOD. DIGITAZIONE Selezionate TONO o IMPULSO. Per la maggior parte dei collegamenti l'impostazione corretta è TONO.

TEMPO FLASH Selezionate uno dei tempi indicati.

DEREGISTRAZIONE Inserite il PIN della base (impostazione predefinita „0 0 0 0“), selezionate uno dei cordless visualizzati e premete OK. Con un cordless non più registrato non si può Telefonare alla che venga nuovamente registrato.

PIN BASE II PIN della base è inoltre necessario per registrar o annullare la registrazione di ulteriori cordless. Il PIN della base è impostato come predefinito con „0 0 0 0“.

IMP. DI DEFAULT Le impostazioni standard della base vengono ripristinate dopo una domanda di sicurezza.

Tutti i cordless rimangono registrati.

Menu EXTRA

Menu . . . Premere il Menu, selezionare MENU EXTRA e preme- re OK.

ALLARME MODALITA - Selezionate OFF, SINGOLO o QUOTI-DIANO.

ORA - Indicate l'orario della sveglia.

MELODIA - Scegliete una melodia per la sveglia.

RIPETI - Impostate la frequenza della sveglia.

CICLO - Selezionate gli intervalli tra le ripetizioni.

CONTROLLO BEBE MODALITA - Selezionate OFF, CHIAMA BEBE o INTERFONO.

• Con l'impostazione CHIAMA BEBE viene composto un numero di Telefono interno o esterno programmatico (vedi sotto) premendo un tasting a caso (ad eccezione del tasting funzione destro - quello serve per disattivare la funzione).

• Con l'impostazione INTERFONO, il cordless più essere usato per monitorare il locale. Se viene rilevato un rumore che supra la soglia di sensibilità impostata, viene composto un numero di Telefono programmato. Collocate il cordless nel locale che volete sorvegliare. Per disattivare la funzione premete OFF.

• C o n SENSIBILITA (disponibile solo con INTER NO) impostate la soglia di reazione per il monitoraggio del locale (BASSO/ALTO).

• CHIAMATA A: Premete OK, selezionate INTERNA o ESTERNA e premete OK. Selezionate il cordless desiderato o inserte un numero di Telefono esterno.

Selectionando „INTERNA“ compare un messaggio di erre se non sono registrati ulteriori cordless.

CHIAMATA INTERNA Per chiamare un altro cordless registrato presso la stessa base.

10 Registre/cancelare un'unità portatile

Su una stazione base possono essere registrate fine a 6 unità portatili. Le unità portatili fornite con il vostro Telefono sono più registrate con l'unità base. Per registrarare un'unità mobile „estranea“ si prega di consultare il manuale di istruzioni.

Registrar un'altra unità mobile dello stesso tipo

Menu... Premere il softkey Menu, selezionare TELEFONO-> REGISTRAZIONE e premere OK.

/ Solezionate una base e premete OK. La base attuale è contrassegnata.

Inserire l'attuale codice PIN dell'unità di base sulla quale deve essere registrata l'unità portatile e premere OK.

Premete e tenete premuto il tasting sulla base fino a che la visualizzazione LED lameggia (ca. 5s).

Dopo breve tempo il cordless è registrato.

Cancellare un'unità portatile

Menu... Premere il softkey Menu, selezionare BASE->DEREGISTRAZIONE e premere OK.

Inserire il codice PIN attuale.

Sezioneare una delle unità portatili registrate e premere

OK.

Impianti Telefonici interni / Servizi addizzionali

11 Impianti Telefonici interni / Servizi additionali

Impianti Telefonici interni

Avendo collegato il Telefono ad un impianto Telefonico interno, il tasting R consente di accedere a tutte le altre funzioni disponibili come per es. trasferimento di chiamata e funzione di richiamata automatica. Si prega di consultaire le istruzioni per l'uso del proprio impianto Telefonico interno per individuaire il tempo flash da impostare al fine di poter usfuquire di queste funzioni. Il rivenditore autorizzato è in grado diindicare se il Telefono acquistato funzionera除去某个 problema nel proprio impianto Telefonico interno.

Si consiglia di insereire le voci della rubrica con l'eventuale numero di accesso alla rete esterna e la pausa di selezione necessaria (premere a lungo "R").

Servizi addizzionali

Il Telefono supporta servizi addizzionali messi a disposizione dal proprio gestore di rete Telefonica come per es. le funzioni di chiamata in attesa, avviso di chiamata e chiamata a conferenza. Il tasto R consente di accedere a questi servizi addizzionali. Si prega di consultare il proprio gestore di rete Telefonica per ottenere informazioni sul tempo flash necessario all'utilizzo dei servizi addizzionali. Rivolgersi al proprio gestore di rete Telefonica per ottene r'abilitazione ai servizi addizzionali.

12 Appendice

Localizzazione guasti

In presenza di problemi con il Telefono, seguire leindicazioni riportate qui di seguito. In caso di problemi tecnici è possibile rivolgersi alla notre hotline di assistenza tecnica chiamando al numero 0900 00 1675 valido per la Svizzera (spese da rete Swisscom alla data di stampa: CHF 2.60 / min). In caso di reclami entro il periodo di garanzia, rivolgersi al rivenditore autorizzato. Il periodo di garanzia ricopre 2 anni.

• Dopo la selezione del tasting di risposta non è udibile alcun segnale acustico, la linea non è occupata.
• Controllare la spina della connessione Telefonica sull'unità base e sulla presa del telefono.
• Controllare la spina elettrica sull'unità di base e sul 230 V.
• La linea è occupata da un'altra unità portatile. Attendere fino a quando non è terminata la communicatesione.
• Sul display è visualizzato „Ricerca Base".
• Controllare la spina elettrica sull'unità di base e sul 230 V.
• Ridurre la portata.
• Cancellare l'unità portatile.
• Nessuna visualizzazione sul display.
• Unità portatile spenta -> accenderla.
• Batterie scariche -> caricare le batterie.

Dati Tecnici

Standard: DECT / GAP

Numero di canali: 120 canali duplex

Frequenza: 1880 MHz - 1900 MHz

Procedura duplex: a divisione di tempo, 10 ms lunghezza trama

Distanza canali: 1728 kHz

Bit rate: 1152 kBit / s

Modulazione: GFSK

Codifica Voce: 32 kBt / s

Potenza di trasmissione: 10mW (potenza media per canale)

Copertura: sono a 300 metri all'aperto, sono a 50 metri all'interno di un edificio

Alimentazione stazione base:

100~240 V AC Adattatore, 5,1 V DC / 700 mA

Autonomia dell'unità portatile: in stand-by/in conversazione

2 x AAA NiMH, 1,2 V, 500 mAh = ca. 100 h / ca. 10 h

Requisiti ambientali ammessi per il funzionamento dell'unità portatile:

0^ - 40^;20% -75% umidità relativà dell'aria

Requisiti ambientali ammessi per il funzionamento dell'unità base:

0^ - 40^;20% -75% umidità relativà dell'aria

Temperatura di conservazione: -20^ + 60^

Selezione impostabile: MFV / IWV

Funzione Flash: Flash (98 ms / 270 ms / 380 ms / 900 ms)

Dimensioni stazione di base (mm): / Altezza = 80 × 170

Dimensioni unità portatile (mm): Lungh./Largh./Altezza = 165 x 55 x 25

Correspondenza cavo di connessione del Telefono:

TSV per Pin 3 e 4 conforme CTR 37 (conformità europea)

Trasformatore: presa europea

Impostazioni predefinite/Configurazioni predefinite

Elenco chiamate Vuoto

Rubrica Telefonica Vuoto

Sveglia Disattivato

Suoneria pt Interno: Melodia 2

Esterno:Melodia 1

Volume: 3

Toni tasti Attivato

Lingua Tedesco

Nome portatile SWITEL

Risposta aut. Attivato

Proc selezione Toni

Tempo flash 98 ms

PIN0000

Dichiarazione di conformità

Questo apparecchio risponde a quanto disporto alla Direttiva UE:

• 1999/5/CE Direttiva concennte le apparecchiature radio, le apparecchiature terminali di telecomunicazioni e il reciproco riconoscimento della loro conformità.
• 2005/32/CE Direttiva "Prodotti che consumano energia".
• Regolamento 1275/2008 "Consumo di energia elettrica nei modi stand-by e spento".
• Regolamento 278/2009 "I componenti di rete in caso di peso nulla, nonché la loro efficienza media in funzionamento".

La conformità con la direttiva di cui sopra viene confermata dal marchio CE applicato sull'apparecchio.

Per la dichiarazione di conformità completa si prega di VOLER usfuquire del servizio Gratis to download dal loro site Internet www.switel.com.

Consigli per la cura

Pulire le superfici degli appearecchi con un panno morbido e antipilling.

Nonutilizzare mai detergenti o solventi.

Garanzia

Gli apparecchi SWITEL sono costrui e collaudati in osservanza dei processi di produzione più moderni. L'impiego di materiali selezionati e Tecnologie

altamente sviluppate sono garanti di una perfetta funzionalità e lunga durata in vita. La garanzia non viene considerata esecutiva qualora la causa del malfunzionamento dell'apparecchio è dovuta al gestore della rete Telefonica oppure se esta è da attribuirsì ad un impianto Telefonico interno interposto. La garanzia non si estende a batterie, accumulatorì o batterie ricaricabili utilizzati all'interno degli apparecchi. Il periodo di garanzia ricopre 24 mesi a partire alla data di acquirevo.

Entro il periodo di garanzia si procedera all'eliminazione gratuite di tutti i quasti dovuti a difetti di materiale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell'acquirente o di terzi. Danni derivanti da un impiego o esercizio non conformeagli usi previsti, a naturale usura, a errato montaggio o errata conservazione, a collegamento o installmente impropri, dovuti a forza maggiore o ad altri influssi esterni non sono coperti da garanzia. In qualità di produttore ci riserviamo il diritto, in caso di reclami, di ripara- re o sostituire le parti difettose o di rimpiazzare l'apparecchio.

Parti o apparecchi sostituiti passano di notre proprietà. Sono escludi diritti di risarcimento per danni qualora non siano dovuti a intenzione o colpa grave del costruttore.

Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il periodo di garanzia, si prega di rivolgersi esclusivamente al negotio di rivendita dell'apparecchio SWITEL assieme al relativo scontrino di acquisto. In base alle presenti disposizioni, tutti i diritti di garanzia dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. Decorso il termine di due anni alla data di acquisto e consegna dei nostri prodotti non sare più possibile fare valere alcun diritto di garanzia.

Indice alfabetico

A

Accumulatore ricaricabile 2

Alimentatore di rete 2

ALLARME 21

Appareciature mediche 3

B

Bloccotastiera 15

C

Caduta di tensione 2

Cancellare un'unità portatile 23

Caricamento della batteria 6

CHIAMA BEBE 21

CHIAMATA INTERNA 22

Chiamate interne 13

Collegare la stazione base 5

Collegare la stazione di carica 5

Concludere una chiamata. 11

Conferenza 14

Configurazioni predefinite 27

Consigli per la cura 27

Conteno 4

CONTROLLO BEBE 21

Conversazione intermedia 14

D

Dati Tecnici 26

DEREGISTRAZIONE 20

Dichiarazione di conformità 27

Disattivare il microfono 13

Durata di conversazione 13

E

Elementi di lavoro 7

F

Funzioni speciali 10

G

Garanzia 27

1

Impianti Telefonici interni 24

Impiego conformeagli usi previsti.2

IMPOSTAZIONE ORA 20

Impostazioni 19

Impostazioni predefinite 27

IMPULSO 20

Indicazioni di sicurezza 2

Inserimento della batteria 6

INTERFONO 21

L

Lingua. 6, 19

Listachiamate. 12,16

Localizzazione guasti 25

Luogo di installmente 2

M

MenuBASE 20

Menu EXTRA 21

Menu TELEFONO 19

Mettere in funzione 4

MOD. DIGITAIZIONE 20

Modalità standby 10

Muto 13

N

Navigazione nel menu 10

NOME TELEFONO 19

Appendice

0

Ora e data. 6

P

PINBASE 20

PIN TELEFONO 19

Potenza assorbita 4

R

Registrar un'altra unità mobile 23

REGISTRAZIONE 19

Ricevere una chiamata 11

Riselezione 12, 16

RISPOSTA AUTOM. 19

Risposta automatica 6

Rubrica telefonica 12, 17

s

SELECTIONA BASE 19

Selezione breve 13

Servizi addizzionali 24

Simboli sul display 9

Smaltimento 3

Spegnimento unità portatile 15

SUONERIA 19

T

Tastodinavigazione 10

Telefonare 11

TEMPO FLASH 20

TONO 20

Trasferire chiamate esterne 14

V

Volume del ricevitore/degli altoparlanti 13

Per la dichiarazione di conformità completa si prega di voler usfu rire del servizio Gratis to download dal loro site Internet www.switel.com.

In caso di problemi tecnici è possibile rivolgersi alla nostra hotline di assistenza tecnica chi-mando al numero 0900 00 1675 valido per la Svizzera (spese da rete Swisscom alla data di stampa: CHF 2.60 / min).
