BEDIENUNGSANLEITUNG TFCK60EDS10X TELEFUNKEN

DE Kochfeld / Bedienungsanleitung

EN Hob / User Manual

R-Nummer: 1017004800

S-Nummer: 10280051

Vielen Dank für den Kauf unseres Produktes.

Diese Bedienungsanleitung enthält wichtige Information zur Sicherheit sowie Anweisungen, die Ihnen bei der ordnungsgemäßen Benutzung und Wartung Ihres Gerätes helfen sollen. Sie sollten sich unbedingt die Zeit nehmen, diese Anleitung in Ruhe zu lesen, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie sie bitte zum späteren Nachschlagen auf.

Symbol Typ Bedeutung
	WARNUNG Gefahr ernsthafter oder sogar tödlicher Verletzungen
	STROMSCHLAGGEFAHR Gefahr wegen gefährlicher Spannung
	VORSICHT Gefahr von Verletzungen und Sachschäden
	WICHTIG Richtige Bedienung des Systems

INHALT

1.SICHERHEITSHINWEISE....4
1.1. Allgemeine Sicherheitswarnungen ....4
1.2. Warnhinweise zur Installation....6
1.3. Während der Verwendung ......7
1.4. Während der Reinigung und Wartung 8
2.INSTALLATION UND VORBEREITUNGEN FÜR DEN GEBRAUCH ....9
3.PRODUKTEIGENSCHAFTEN 12
4.PRODUKT BENUTZEN 13
4.1. Kochfeldbedienung....13
5.REINIGUNG UND WARTUNG....18
5.1. Reinigung....18
6.FEHLERBEHEBUNG UND TRANSPORT 20
6.1. Fehlerbehebung 20
6.2. Transport....20

1. SICHERHEITSHINWEISE

• Bitte lesen Sie diese Anweisungen aufmerksam und vollständig, bevor Sie Ihr Gerät verwenden; bewahren Sie sie zum künftigen Nachschlagen an einem sicheren Ort auf.
• Diese Anleitung wurde für mehrere Modelle geschrieben. Daher kann es vorkommen, dass einige in dieser Anleitung beschriebene Funktionen und Merkmale nicht auf Ihr Modell zutreffen. Beachten Sie beim Lesen der Bedienungsanleitung unbedingt die Abbildungen.

1.1. Allgemeine Sicherheitswarnungen

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, sofern sie beaufsichtigt werden oder in der sicheren Benutzung des Gerätes unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Nutzerwartung dürfen nicht von Kindern durchgeführt werden, sofern diese nicht beaufsichtigt werden.

- ⚠️WARNUNG: Das Gerät und seine erreichbaren Teile werden während der Benutzung heiß. Achten Sie darauf, keine Heizelemente zu berühren. Kinder unter 8 Jahren müssen ferngehalten werden, sofern keine lückenlose Beaufsichtigung gewährleistet ist.

- ⚠️WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und ein Feuer verursachen. Versuchen Sie NIEMALS, ein solches Feuer mit Wasser zu löschen; schalten Sie stattdessen das Gerät ab und ersticken Sie die Flamme bspw. mit einem Deckel

oder einer Löschdecke.

• ⚠️ WARNING: Brandgefahr: Lagern Sie nichts auf den Kochflächen.
• ⚠️⚠️WARNING: Falls die Oberfläche gesprungen ist, schalten Sie das Gerät zur Vermeidung potentieller Stromschlaggefahr ab.
• Reinigen Sie bei Modellen mit Kochfeldhaube gründlich sämtliche Verschmutzung der Haube und lassen Sie das Kochfeld ausreichend abkühlen, bevor Sie sie schließen.
• Betreiben Sie das Gerät nicht über eine externe Zeitschaltuhr oder ein separates Fernsteuersystem.
• Reinigen Sie das Glas der Ofentür sowie andere Oberflächen nicht mit aggressiven Scheuermitteln oder scharfkantigen Metallschabern, da diese die Oberfläche verkratzen und so zu Sprüngen und anderen Oberflächenschäden führen können.
• Reinigen Sie das Gerät nicht mit Dampfreinigern.
• Ihr Gerät wurde in Übereinstimmung mit allen lokalen und internationalen Standards und Richtlinien hergestellt.
• Reparaturen des Gerätes dürfen nur von autorisierten Fachkräften durchgeführt werden. Installations- und Reparaturarbeiten, die von nicht autorisierten Technikern durchgeführt werden, setzen Sie möglicherweise Gefahren aus. Es ist gefährlich, die Spezifikationen des Gerätes auf irgendeine Weise zu ändern oder zu modifizieren. Ungeeignete Kochfeld-Schutzelemente können zu Unfällen führen.
• Überzeugen Sie sich vor der Installation davon, dass örtliche Versorgung (Gasart und Gasdruck oder elektrische Spannung und Frequenz) und Anforderungen des Gerätes aufeinander

abgestimmt sind. Die technischen Daten dieses Gerätes sind auf dem Typenschild angegeben.

• ⚠️ ACHTUNG: Dieses Gerät ist ausschließlich darauf ausgelegt, Lebensmittel zu garen, und ist nur für den Innenraumbetrieb in Privathaushalten vorgesehen. Es darf nicht für andere Zwecke oder in anderen Bereichen eingesetzt werden, wie z. B. für die nicht-private Nutzung oder in einer kommerziellen Umgebung bzw. zum Beheizen von Räumen.
• Es wurden alle möglichen Sicherheitsmaßnahmen zur Gewährleistung Ihrer Sicherheit ergriffen. Da das Glas springen kann, reinigen Sie es zur Vermeidung von Kratzern entsprechend vorsichtig. Achten Sie darauf, nicht mit Zubehör gegen das Glas zu schlagen.
• Achten Sie darauf, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Falls das Netzkabel beschädigt werden sollte, muss es vom Hersteller, einer seiner Kundendienstniederlassungen oder einer ähnlich qualifizierten Fachkraft instandgesetzt werden, damit es nicht zu Gefährdungen kommen kann.

1.2. Warnhinweise zur Installation

• Schalten Sie das Gerät nicht vor Abschluss der Installation ein.
• Das Gerät muss von einem autorisierten Techniker installiert und in Betrieb genommen werden. Der Hersteller haftet nicht für jegliche Schäden, die durch fehlerhafte Aufstellung oder durch Installation durch nicht autorisierte Personen entstehen.
• Vergewissern Sie sich beim Auspacken, dass während des Transports nichts beschädigt wurde. Bei Schäden wenden Sie sich bitte umgehend an

einen qualifizierten Kundendienstmitarbeiter. Da die Verpackungsmaterialien für Kinder gefährliche Teile enthalten können (Kunststoffe, Heftklammern, Hartschaum usw.), sollten sie umgehend gesammelt und aus der Reichweite von Kindern entfernt werden.

• Schützen Sie Ihr Gerät vor Umwelteinflüssen.
  Setzen Sie das Gerät keiner Sonneneinstrahlung, Regen, Schnee usw. aus.
  • Die umgebenden Materialien des Gerätes (Schrank) müssen Temperaturen von mindestens 100 °C standhalten können.
• Das Kochfeld kann im Betrieb unten heiß werden. Deshalb muss unter dem Gerät eine Schutzplatte installiert werden.

1.3. Während der Verwendung

- Geben Sie im Betrieb keine entzündlichen oder brennbaren Materialien in das bzw. in die Nähe des Gerätes.

- Lassen Sie das Kochgerät nicht unbeaufsichtigt, wenn Sie mit Ölen und Fetten (fest oder flüssig) arbeiten. Bei starker Hitze können sich diese Substanzen spontan entzünden. Geben Sie niemals Wasser auf durch Öl verursachtes Feuer. Schalten Sie das Gerät stattdessen sofort aus und ersticken Sie das Feuer mit einem Topfdeckel oder einer Feuerdecke.

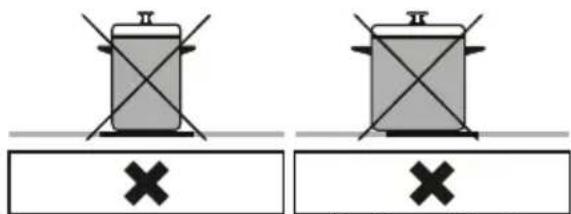

- Platzieren Sie Kochgeschirr immer in der Mitte der Kochzone und drehen Sie die Griffe in eine sichere Position, sodass sie nicht versehentlich angestoßen oder heruntergezogen werden können.

- Wird das Gerät längere Zeit nicht benutzt, schalten Sie seinen Hauptschalter aus. Bei längerer

Nichtbenutzung eines Gasgerätes sollten Sie den Gasversorgungshahn komplett schließen.

- Stellen Sie sicher, dass die Knöpfe bei Nichtbenutzung immer auf die Position 0 (Stopp) eingestellt sind.

1.4. Während der Reinigung und Wartung

• Vergewissern Sie sich, dass Ihr Gerät über den Hauptschalter ausgeschaltet ist, bevor Sie mit Reinigungs- oder Wartungsarbeiten beginnen.
• Entfernen Sie zur Reinigung des Bedienfeldes nicht die Bedienknöpfe.
• Zur Wahrung der Sicherheit und Effizienz Ihres Gerätes empfehlen wir, grundsätzlich Original-Ersatzteile einzusetzen und sich bei Problemen an unsere autorisierten Kundendienstmitarbeiter zu wenden.

2. INSTALLATION UND VORBEREITUNGEN FÜR DEN GEBRAUCH

WARNUNG: Der elektrische

Anschluss dieses Gerätes sollte von einer autorisierten Fachkraft oder einem qualifizierten Elektriker ausgeführt werden; dabei sind die Anweisungen in dieser Anleitung sowie zutreffende Richtlinien zu beachten.

• Eine fehlerhafte Installation kann zu Verletzungen und Sachschäden führen, für welche der Hersteller keine Verantwortung übernimmt. Außerdem kann dadurch die Garantie erlöschen.
• Überzeugen Sie sich vor der Installation davon, dass örtliche Versorgung (elektrische Spannung und Frequenz und/oder Gasart und Gasdruck) und Einstellungen des Gerätes aufeinander abgestimmt sind. Die technischen Betriebsvoraussetzungen dieses Gerätes sind auf dem Typenschild angegeben.
  • Die gültigen Gesetze, Vorschriften, Direktiven und Richtlinien des Landes, in dem das Gerät genutzt wird, müssen eingehalten werden (z. B. Sicherheitsbestimmungen, sachgerechte Entsorgung usw.).

Technische Hinweise für den Installateur Allgemeine Anweisungen

• Entfernen Sie zunächst sämtliches Verpackungsmaterial vom Gerät und von seinen Zubehörteilen und überzeugen Sie sich davon, dass das Kochfeld nicht beschädigt ist. Falls Sie jegliche Beschädigungen feststellen oder auch nur vermuten, benutzen Sie das Gerät nicht, sondern setzen Sie sich sofort mit dem autorisierten Kundendienst oder einem qualifizierten Techniker in Verbindung.

- Bei der Auswahl des richtigen Platzes für Ihr Gerät sollten Sie darauf achten, dass sich keine entzündlichen oder explosiven Materialien in unmittelbarer Umgebung befinden; dies können Vorhänge, ölige Tücher und ähnliche Materialien sein, die schnell Feuer fangen.

• Die das Gerät umgebenden Möbel müssen aus hitzebeständigen Materialien bestehen, die Temperaturen

von mehr als 100 °C aushalten.

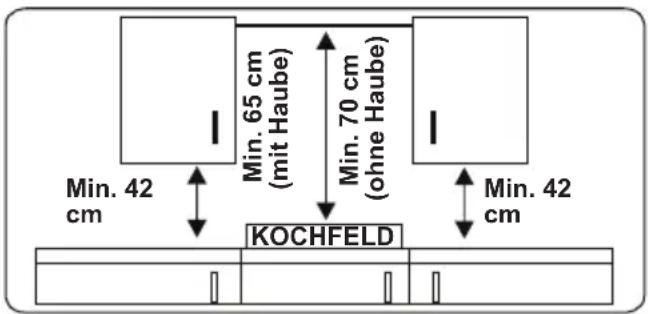

- Wird eine Abzugshaube oder ein Schrank über dem Gerät installiert, muss der weiter unten angegebene Sicherheitsabstand zwischen Kochfeld und darüber befindlichem Element eingehalten werden.

Min. 42 cm Min. 65 cm (mit Haube) Min. 70 cm (ohne Haube) KOCHFELD Min. 42 cm

• Das Gerät sollte nicht direkt über Geschirrspülern, Kühlschränken, Kühltruhen, Waschmaschinen oder Wäschetrocknern installiert werden.
• Ist die Unterseite des Gerätes frei zugänglich, muss darunter eine geeignete Schutzblende installiert werden, so dass niemand ungewollt die Unterseite des Gerätes berühren kann.

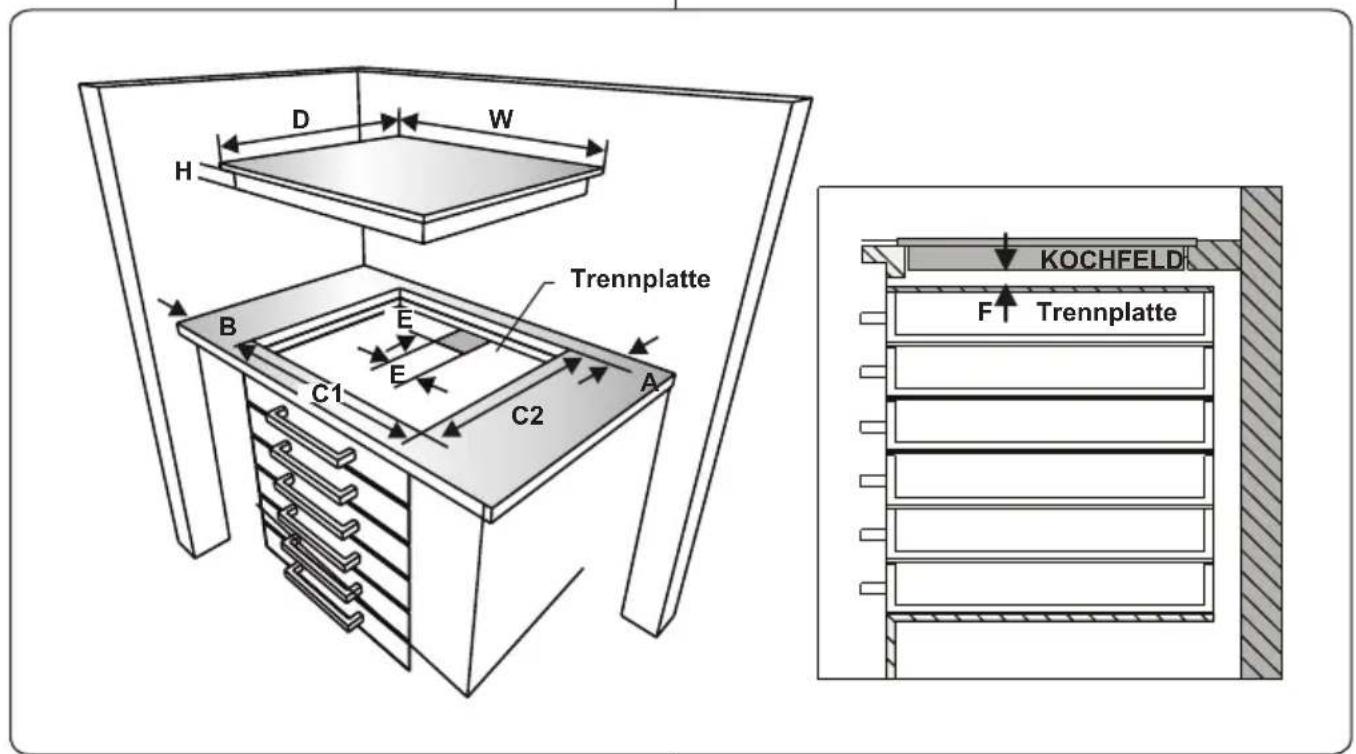

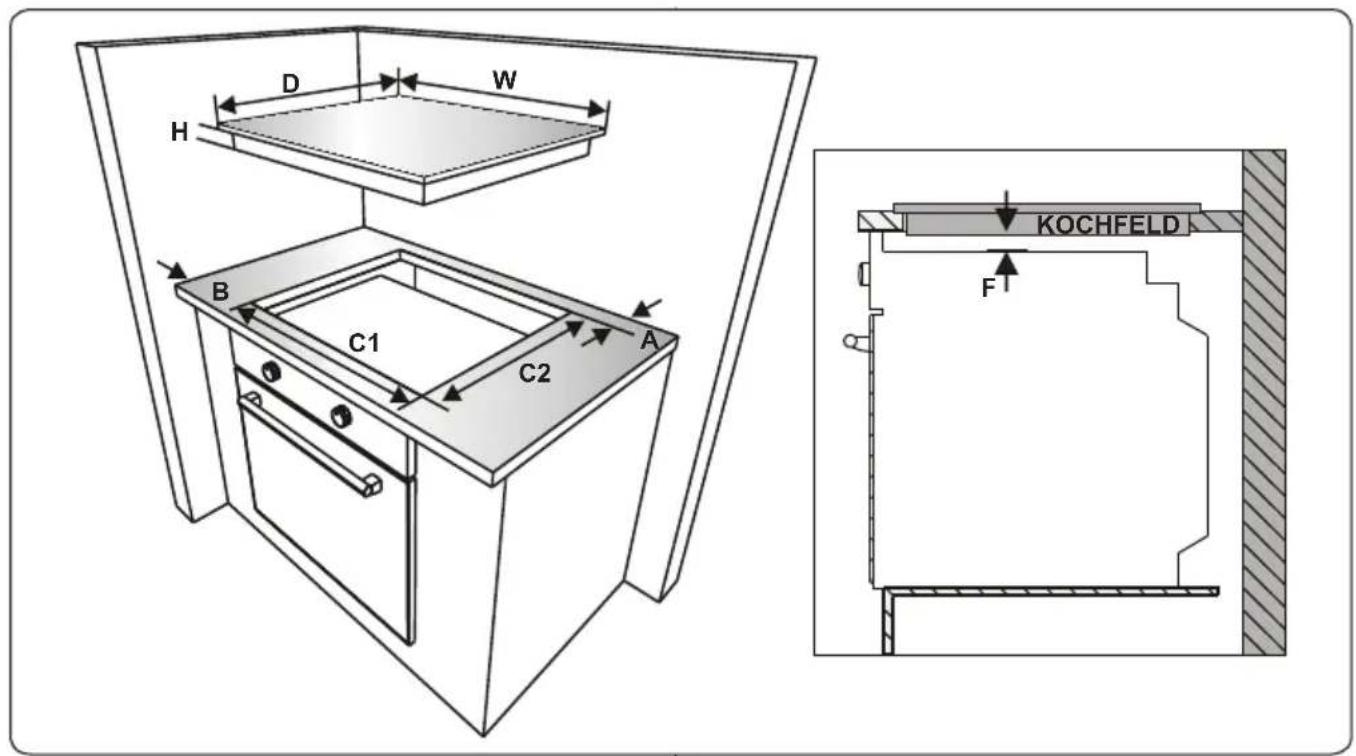

Kochfeld installieren

Das Gerät wird mit einem Installationskit geliefert, das selbstklebendes Dichtungsmaterial, Befestigungshalterungen und Schrauben enthält.

- Schneiden Sie eine Öffnung mit den in Abbildung gezeigten Abmessungen aus. Platzieren Sie die Öffnung so in der Arbeitsfläche, dass nach Installation des Kochfeldes die nachstehenden Anforderungen erfüllt sind:

B (mm) 590 min. A (mm) 50
D (mm) 520 min. B (mm) 50
H (mm) 41 - 47,5 E/F (mm) 10
C1 (mm) 560 C2 (mm) 490

D W H B C1 C2 A KOCHFELD F

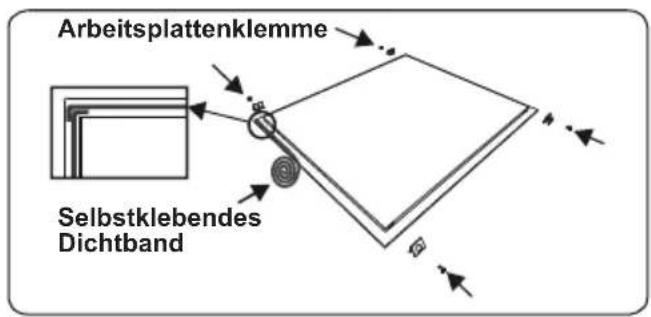

Kleben Sie das einseitig klebende Dichtband um die Unterkante des Kochfeldes herum an. Dehnen Sie das Band nicht.

Arbeitsplattenklemme Selbstklebendes Dichtband

• Schrauben Sie die 4

Arbeitsplattenklemmen an die Seitenflächen des Produktes.

- Setzen Sie das Gerät in die Öffnung ein.

Elektrischer Anschluss und Sicherheit

WARNUNG: Der elektrische Anschluss dieses Kochfeldes sollte von einer autorisierten Fachkraft oder am qualifizierten Elektriker ausgeführt en; dabei sind die Anweisungen in der Anleitung sowie die zutreffenden Elinien zu beachten.

WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.

• Prüfen Sie vor dem Anschluss der Stromversorgung, dass diese mit den Angaben auf dem Typenschild des Gerätes übereinstimmt. Die Kabelquerschnitte müssen für den hohen Stromverbrauch des Gerätes (ebenfalls auf dem Typenschild angegeben) ausreichen.
• Achten Sie bei der Installation darauf, ausschließlich ausreichend isolierte Kabel zu verwenden. Durch unsachgemäß ausgeführte Anschlüsse kann Ihr Gerät beschädigt werden. Ein beschädigtes Anschlusskabel sollte nur von einem qualifizierten Fachmann ausgetauscht werden.
• Verwenden Sie keinerlei Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel.
• Das Netzkabel muss von den Kochplatten des Gerätes ferngehalten werden. Es darf nicht geknickt oder eingeklemmt werden. Andernfalls kann das Kabel beschädigt werden und einen Kurzschluss verursachen.
• Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein mehrpoliger Unterbrechungsschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschaltet werden, um die Sicherheitsanforderungen einzuhalten.
• Dieser mit einer Sicherung abgesicherte Schalter muss auch nach der Installation des Kochfeldes frei zugänglich sein.
• Stellen Sie sicher, dass alle Anschlüsse fest angezogen sind.
• Fixieren Sie das Anschlusskabel in der Zugentlastung und schließen Sie deren Abdeckung.

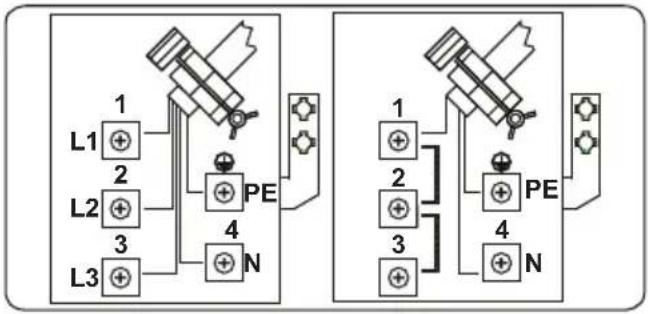

• Die Anschlussklemmen befinden sich im Anschlusskasten.

L1 1 2 L2 3 L3 PE 4 N 1 2 3 4 PE N

3. PRODUKTEIGENSCHAFTEN

Wichtig: Die technischen Daten können jederzeit geändert werden, weshalb Ihr Gerät as anders als auf den Abbildungen aussehen könnte.

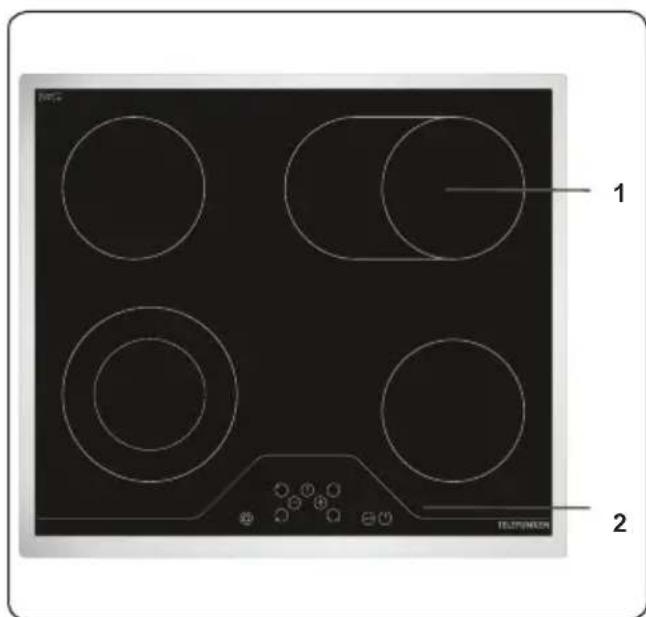

Komponenten

1. Keramisches Heizelement
2. Bedienfeld

4. PRODUKT BENUTZEN

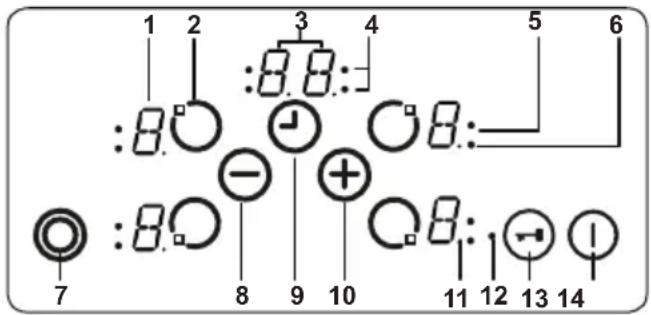

4.1. Kochfeldbedienung

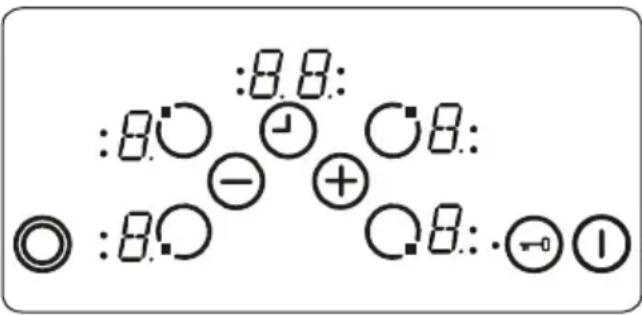

Das Kochfeld wird durch Betätigen der jeweiligen Elektroniktasten bedient. Jede Tastenbetätigung wird durch einen kurzen Signalton bestätigt.

1 2 3 4 5 6 :8.○ :8.○: ○:— 7 :8.○ —● 9 +○8:—11 12 13 14

1- Kochstufenanzeige
2- Kochzone ein-/ausschalten
3- Timeranzeige
4- Kochzonenanzeige, Timerfunktion
5- Dualzonenanzeige
6- Dreifachzonenanzeige
7- Dual-/Dreifachzonenauswahl
8- Kochzoneneinstellung/Auschaltzeitverkürzung
9- Timer ein-/ausschalten
10- Kochzoneneinstellung/Auschaltzeitverlängerung
11- Dezimalpunkt
12- Tastensperre-Anzeige
13- Tastensperre
14- Ein/Aus

Betriebsmodusbeschreibungen
Bereitschaftsmodus	S-Modus	Das Gerät wird mit Strom versorgt, sämtliche Kochstufenanzeigen sind ausgeschaltet; eventuell leuchtet die Restwärmeanzeige.
Betriebsmodus B-	Modus Mindestens eine Kochstufenanzeige zeigt eine Kochstufeneinstellung zwischen 0 und 9.
Sperrmodus VR-	Modus	Das Bedienfeld ist gesperrt.

Gerät ein- und ausschalten

Wenn sich das Gerät im

Bereitschaftsmodus befindet, können Sie es in den Betriebsmodus versetzen, indem Sie die Ein-/Austaste Imindestens 1 Sekunde lang gedrückt halten. Der Summer zeigt die erfolgreiche Betätigung an.

Bei sämtlichen Kochzonen wird die Kochstufe 0 angezeigt, die Dezimalpunkte in sämtlichen Kochstufenanzeigen blinken im Sekundentakt.

Wenn innerhalb 10 Sekunden keine Tasten betätigt werden, schaltet sich die Anzeige für sämtliche Kochzonen aus.

Wenn sich die Anzeigen abschalten, werden auch sämtliche Kochzonen abgeschaltet.

Wenn Sie (Um Betriebsmodus) länger als 2 Sekunden gedrückt halten, schaltet sich das Gerät ab und wechselt wieder in den S-Modus. Sie können das Gerät jederzeit durch Drücken vonabschalten; auch dann, wenn vorher andere Tasten betätigt wurden.

Falls noch Restwärme vorhanden ist, wird dies in der Anzeige der entsprechenden Kochzone angezeigt.

Kochzone auswählen

Wenn eine einzelne Kochzone über die zugehörige Taste Kochzone einschalten/ ausschalten ☐ ausgewählt wird, blinkt der Dezimalpunkt in der Anzeige der jeweiligen Kochzone. Sie können nun die Kochstufe der ausgewählten Kochzone durch Berühren der Kochstufeneinstellungstasten ☑ oder ☑ im Bereich 1 bis 9 einstellen.

Die Tasten müssen innerhalb von 3 Sekunden betätigt werden. Andernfalls wechselt die Kochzone wieder in den S-Modus, der Dezimalpunkt verschwindet aus der Anzeige. Falls innerhalb von 10 Sekunden keine weitere Eingabe stattfindet, wird die Kochzone wieder in den S-Modus.

Die Kochstufeneinstellung kann jederzeit durch Betätigen von ⊕ oder -geändert werden. Die möglichen Einstellungen sind 1 bis 9.

Jede Tastenbetätigung und jede Änderung der Anzeige wird von einem akustischen Signalton begleitet.

Dual- und Dreifachzonen einschalten Dualzone einschalten

Sie aktivieren die Dualzone, nachdem Sie die gewünschte Kochzonen durch Berühren von ☐ eingeschaltet haben. Jede Tastenbetätigung wird durch einen kurzen Signalton bestätigt. Gleichzeitig leuchtet die zugehörige Dualzonenanzeige auf. Durch

erneutes Berühren können Sie die Funktion der Dualzone umschalten: Die Einstellung wechselt zwischen Dualzone aus und Dualzone wieder an.

Die Erweiterungszone kann nur aktiviert werden, wenn die Basiszone der Kochzone vorher auf eine Kochstufe zwischen 1 und 9 eingestellt wurde.

Dreifachzone einschalten

Eine Dual- oder Dreifachzone kann nur dann eingeschaltet werden, nachdem die Basiszone auf eine Leistungsstufe zwischen 1 und 9 eingestellt und ausgewählt wurde; der Dezimalpunkt leuchtet.

Wenn Sie 📄 drücken, erklingt ein Tonsignal, die Dualzonen-Anzeige leuchtet. Wenn Sie 📋 erneut berühren, erklingt ein weiteres Tonsignal, die Dreifachzone wird eingeschaltet. Sobald die Dreifachzone aktiviert ist, leuchtet die Dreifachzone-Anzeige.

Berühren Sie ○ ein weiteres Mal, schaltet sich die Dreifachzone wieder ab. Mit jeder Betätigung schalten Sie den Betriebsstatus der Dual- oder Dreifachzone der Reihe nach durch: Dualzone ein, Dreifachzone ein, alle erweiterten Zonen aus, Dualzone ein, Dreifachzone ein und so weiter.

Kochstufe mit und ohne Zusatzhitze einstellen

Sämtliche Kochzonen sind mit einer Zusatzhitze-Funktion ausgestattet.

Wenn die Zusatzhitze aktiv ist, heizt sich die Kochzone über einen bestimmten Zeitraum, der von der gewählten Kochstufeneinstellung abhängt, mit Maximalleistung auf. Dies wird durch ein blinkendes „A“, das abwechselnd mit der Kochstufeneinstellung angezeigt wird (z. B. erst 0,5 Sek. lang „A“, dann 0,5 Sek. lang „9“), in der Kochstufenanzeige dargestellt. Nach Ablauf der Zusatzhitze-Zeit wird lediglich die Kochstufeneinstellung angezeigt.

Um die Zusatzhitze einer Kochzone zu nutzen, müssen Sie zunächst die Kochstufe 9 wählen, indem Sie bei ausgeschalteter (0) Kochzone ☐ drücken. Nachdem Sie die Stufe 9 ausgewählt haben, werden abwechselnd „A“ und die Kochstufe angezeigt. Dies bedeutet, dass Kochstufe 9 und Zusatzhitze aktiv sind.

Sie können die Zusatzhitze abschalten, indem Sie ☐ drücken, bis die Einstellung „0“ angezeigt wird.

Wird die Zusatzhitze benötigt, schalten Sie sie mit ein. Wenn die Kochstufeneinstellung 9 gewählt ist. „A/9“ blinkt in der Kochstufenanzeige.

Einzelne Kochzonen abschalten

Sie können einzelne Kochzonen auf drei Weisen abschalten:

- Gleichzeitiges Betätigen der Tasten ④ und ⏻

- Reduzieren der Kochstufeneinstellung auf „0“ durch Betätigen der Taste ^① .

- Entsprechende Kochzone über den Timer abschalten.

Gleichzeitiges Betätigen der Tasten ^+ und ^-

Die entsprechende Kochzone wird mit einer der Tasten Kochzone einschalten/ ausschalten ausgewählt, der Dezimalpunkt in der Anzeige der jeweiligen Kochzone beginnt zu blinken. Zum Ausschalten der Kochzone drücken Sie die Tasten und gleichzeitig. Ein akustisches Signal erklingt, „0“ erscheint in der Kochstufenanzeige.

Wenn ein Timer für die ausgewählte Kochstufe eingestellt wurde, wird „0“ in der Kochstufenanzeige angezeigt, die zugehörige Timerfunktion und die Timeranzeige schalten sich ab.

Falls bei dieser Kochzone noch Restwärme vorhanden ist, wird dies durch ein blinkendes „H“ in der Kochstufenanzeige angezeigt.

Reduzieren der Kochstufeneinstellung auf „0“ durch Betätigen der Taste ^- .

Sie können eine Kochzone auch abschalten, indem Sie die Kochstufe auf „0“ reduzieren. Wenn „0“ in der Kochstufenanzeige angezeigt wird, erlischt auch der Dezimalpunkt in der jeweiligen Kochstufenanzeige.

Beim Ausschalten einer aktiven Kochzone wird „0“ in der Kochstufenanzeige dargestellt – zusätzlich erlöschen die zugehörigen Kochzonen- und Timeranzeigen.

Falls bei dieser Kochzone noch Restwärme vorhanden ist, wird dies durch ein blinkendes „H“ in der Kochstufenanzeige angezeigt.

Entsprechende Kochzone über den Timer abschalten

Nach Ablauf des Countdowns stoppt der Timer. Die zugehörige Kochstufe zeigt „0“ in

der Kochstufenanzeige, die Timer-Anzeige ist „00“. Die zugehörige Kochstufen-Timeranzeige verschwindet.

Waren Dual-/Dreifachzonenanzeigen aktiv, erlöschen sie ebenfalls.

Beim Stoppen des Timers ertönt der Summer. Den Summer stoppen Sie durch Betätigen einer beliebigen Taste.

Timerfunktion

Der Timer bietet Ihnen folgende Funktionen:

Bis zu 4 Kochzonentimer und 1 Erinnerungstimer (der lediglich der Erinnerung dient und keine Kochzone steuert) können gleichzeitig laufen.

Sämtliche Timer können ausschließlich im B-Modus eingesetzt werden. Kochzonentimer können lediglich aktiven (Kochstufe 1 bis 9) Kochzonen zugewiesen werden. Der Erinnerungstimer ist unabhängig von den Kochzonen.

Um beide Timerfunktionen nutzen zu können, aktivieren Sie die Timerfunktion mit der Taste Timer ein/aus.

Wenn Sie die Taste ^① nach dem Einschalten von Kochzonen zum ersten Mal betätigen, wird zunächst der Erinnerungstimer aktiv (die Kochzonenanzeigen blinken nicht, sie sind alle an oder aus).

Eine zweite Betätigung von ⏻ weist einen Timer einer der aktivierten Kochzonen zu. Die Kochzonenanzeige blinkt.

Berühren Sie die Taste ☎ erneut, wird der Timer der nächsten Kochzone im Uhrzeigersinn zugewiesen. Und so weiter ...

Erinnerungstimer

Mit der Taste 🚫 können Sie den Erinnerungstimer jederzeit nutzen; egal, ob Kochzonen eingeschaltet sind oder nicht. „00“ leuchtet auf und zeigt an, dass der Timer aktiv ist. Der Punkt in der Timeranzeige bedeutet, dass 🚫 und ⏻ jetzt zur Einstellung der Zeit verwendet werden können.

Der Erinnerungstimer kann eingestellt werden, wenn sämtliche Kochzonenanzeigen dauerhaft leuchten oder ausgeschaltet sind (und nicht blinken).

Die gewünschte Zeit stellen Sie mit den Tasten⊕ und -ein. Der Erinnerungstimer beginnt herunterzuzählen, sobald er eingestellt wurde.

Der Erinnerungstimer zählt auch bei Ausschalten des Gerätes oder Aktivieren der Tastensperre weiter.

Nach Erreichen von „00“ erklingt ein Tonsignal. Durch Drücken einer beliebigen Taste beenden Sie den Alarm.

Kochzonentimer

Kochzonentimer können lediglich für aktive Kochzonen (eine Kochstufe zwischen 1 und 9 ist eingestellt) festgelegt werden.

Wenn Sie die Taste ⚡ zum ersten Mal betätigen, wird der Erinnerungstimer eingeschaltet. Bei der zweiten Betätigung der Taste ⚡ wird der Timer einer aktiven Kochzone zugeordnet. Dies wird durch Blinken der entsprechenden Kochzonenanzeige angezeigt.

Wenn Sie die Taste ☐ nun erneut betätigen, wird der Timer der nächsten aktiven Kochzone im Uhrzeigersinn zugeordnet. Dies wird durch Blinken der Kochzonenanzeige angezeigt.

Die gewünschte Zeit stellen Sie mit den Tasten + und - ein.

Der Timer für die zuerst eingestellte Kochzone wird durch Aufleuchten der Kochzonenanzeige angezeigt.

Wenn Sie die Taste ☐ erneut betätigen, können Sie den restlichen aktiven Kochzonen weitere Timer zuweisen.

10 Sekunden nach der letzten Bedienung wechselt die Timeranzeige zu dem Timer, der als nächstes abläuft. Die Zuordnung des Timers wird durch Blinken der Kochzonenanzeige angezeigt. Die Anzahl laufender Timer ist an der Anzahl der beleuchteten Kochzonenanzeigen zu erkennen.

Durch mehrfache Betätigungen der Taste können Sie sich die Werte der Kochzonentimer und des Erinnerungstimers anzeigen lassen. Dies wird durch Blinken der Kochzonenanzeige angezeigt. Blinkt keine Kochzonenanzeige, wird die Erinnerungstimerzeit im zweistelligen Timerdisplay angezeigt.

Sie können sämtliche Kochstellentimer außer Kraft setzen, indem Sie das Gerät mit der Taste in den S-Modus umschalten. Der Erinnerungstimer wird so nicht abgebrochen, sondern zählt weiter herunter.

Um einen laufenden Timer zu abzubrechen, wählen Sie den gewünschten Timer zunächst durch mehrfache Betätigung der Taste Timer ein/aus. Sie können den Wert auf zwei Weisen löschen:

- Vermindern Sie die eingestellte Zeit mit der Taste ^① , bis „00“ in der

Timeranzeige dargestellt wird.

- Halten Sie die Tasten ⭕ und ⭕ gleichzeitig etwa eine halbe Sekunde lang gedrückt, bis „00“ in der Timeranzeige erscheint.

Wenn der Timer „00“ erreicht, wird die entsprechende Kochstufe auf „0“ gestellt. Das Ende eines Kochstellen- oder Erinnerungstimers wird durch den Summer gemeldet. Diesen stoppen Sie mit einer beliebigen Taste.

Tastensperre

Die Tastensperre dient der Sicherheit des Gerätes während des Betriebs. Bei aktivierter Tastensperre sind keine Änderungen an den Einstellungen (z. B. Heizstufeneinstellungen) durch Betätigen der Tasten möglich. Das Gerät kann dann lediglich ausgeschaltet werden.

Sie aktivieren die Sperre, indem Sie die Tastensperre-Taste länger als 2 Sekunden gedrückt halten. Dieser Vorgang wird durch einen Summer bestätigt. Nach erfolgreicher Bedienung blinkt die Tastensperre-Anzeige, das Heizelement wird gesperrt.

Das Gerät kann nur im Betriebsmodus (B-Modus) gesperrt werden.

Wenn das Gerät gesperrt ist, kann lediglich die Taste ① betätigt werden. Sämtliche anderen Tasten sind deaktiviert. Falls bei gesperrtem Gerät andere Tasten betätigt werden, erklingt ein Tonsignal, die Tastensperre-Anzeige blinkt. Das Gerät kann lediglich mit der Taste ① ausgeschaltet werden. Aber wenn Sie das Gerät so ausschalten, können Sie nicht wieder einschalten, ohne die Tastensperre vorher aufzuheben.

Die Tastensperre-Anzeige verschwindet, nachdem die Taste ⚙️ 2 Sekunden lang betätigt wurde. Das Bedienfeld des Gerätes ist nun freigegeben und kann normal bedient werden.

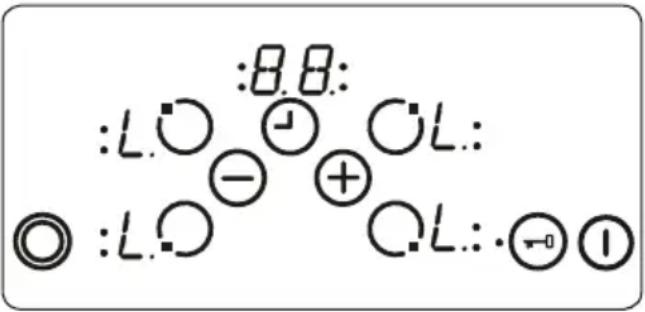

Kindersicherung

Mit der Kindersicherung können Sie das Gerät durch mehrere etwas komplizierte Schritte gegen unerwünschte Bedienung absichern. Die Kindersicherung kann lediglich im S-Modus ein- und ausgeschaltet werden.

Halten Sie zunächst gedrückt, bis Sie einen Signalton hören. Anschließend halten Sie und mindestens eine halbe Sekunde, jedoch maximal eine Sekunde lang gleichzeitig gedrückt. Nun können Sie das Gerät durch Berühren der Taste⊕ sperren. In sämtlichen vier Kochstellenanzeigen wird zur Bestätigung „L“ angezeigt.

Falls der Erinnerungstimer laufen sollte, setzt er seinen Betrieb bis zum Erreichen von „00“ fort, anschließend erklingt ein Signalton. Nachdem Sie den Ablauf des Timers bestätigt haben, ist das Gerät komplett gesperrt. Solange das Gerät gesperrt ist, können keine Tasten betätigt werden.

Die Kindersicherung wird genauso deaktiviert, wie sie aktiviert wurde. Zuerst ① bis zum Erklingen des Signaltons drücken, dann ② und ③ gleichzeitig eine halbe Sekunde gedrückt halten, zum Abschluss ④ berühren. Als Bestätigung der erfolgreichen Freigabe erlischt die Anzeige „L“ in den Displays.

:8.8: :8.0 - ⊖ ○8: ○ :8.0 - + ○8:·-①

Sicherheitsfunktionen des Touch-Bedienfelds

Die folgenden Sicherheitsfunktionen dienen dazu, unbeabsichtigte Betätigung der Kochfeld-Bedienelemente zu unterbinden.

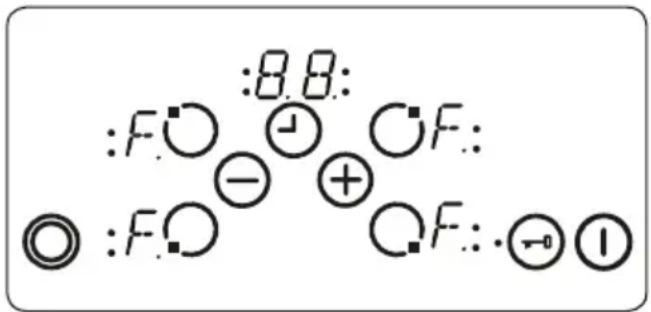

Sensor-Sicherheitsabschaltung

Um unerwünschte, zufällige Betätigung von Sensortasten zu vermeiden, werden die Sensortasten auf bestimmte Weise überwacht. Falls eine oder mehrere Tasten länger als 12 Sekunden betätigt werden, wird dieser Zustand (zum Beispiel ausgelöst durch Kochgeschirr, das auf der Sensortaste abgestellt wurde, oder Fehlfunktionen des Sensors) durch ein

akustische Signal angezeigt und das Gerät wird abgeschaltet.

Bei der Sicherheitsabschaltung wechselt das Kochfeld in den Bereitschaftsmodus. Wenn das Gerät in den Bereitschaftsmodus wechselt, blinkt ein „F“ in sämtlichen Kochstellenanzeigen.

Falls Restwärme vorhanden ist, wird dies in den entsprechenden Kochstellenanzeigen angezeigt.

Die Kochfeldsteuerung geht dann in den Bereitschaftsmodus. Gleichzeitig erklingt ein akustisches Signal. Nach 10 Minuten schaltet sich dieses Signal ab.

Liegt kein Betriebsfehler vor, werden sowohl die visuelle als auch die akustische Anzeige abgeschaltet.

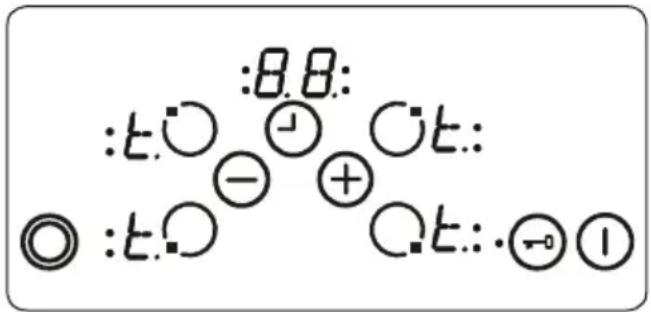

Abschaltung bei Überhitzung

Da sich das Bedienfeld in unmittelbarer Nähe einer Kochstelle befindet, kann es vorkommen, dass sich durch falsch aufgestelltes Kochgeschirr so viel Hitze auf das Bedienfeld überträgt, dass es bei der Berührung von Glas oder Tasten zu Verbrennungen kommen könnte.

Damit das Bedienfeld nicht beschädigt wird, wird seine Temperatur ständig überwacht und das Gerät bei einer Überhitzung abgeschaltet.

Dies wird durch Anzeige des Buchstabens „t“ in der Kochzonenanzeige gemeldet, bis die Temperatur wieder gesunken ist.

:t.○ :8.8: ⊖ ⊙ ○t:: ⊖ :t.○ ⊕ ⊕ ○t:·⊖ ⊙

Wenn die Temperatur genug gesunken ist, erlischt die Anzeige „t“ in der Kochzonenanzeige und schaltet die Kochfeldsteuerung wieder in den S-Modus.

Dies bedeutet, dass Sie das Gerät durch Berühren von wieder einschalten können.

Betriebszeitbegrenzung

Aus Sicherheitsgründen begrenzt das Gerät die maximale Betriebsdauer. Falls die Kochstufe einer Kochzone eine bestimmte Zeit lang nicht geändert wird, schaltet das Gerät automatisch ab, 10 Sekunden lang wird „0“ angezeigt. Danach kann noch Restwärme vorhanden sein. Die maximale Betriebszeit ist von der ausgewählten Temperaturstufe abhängig.

Falls ein Timer mit der Kochstelle verknüpft wurde, wird 10 Sekunden lang „00“ in der Timeranzeige dargestellt. Danach schaltet die Timeranzeige ab.

Nach automatischem Ausschalten einer Kochzone kann diese sofort wieder eingeschaltet und erneut bis zum Ablauf der maximalen Betriebsdauer benutzt werden.

Restwärmefunktionen

Wenn das Kochfeld nach dem Einsatz abgeschaltet wird, bleibt die Glaskeramik noch einige Zeit heiß. Dieser Effekt wird Restwärme genannt. Das Gerät kann die Restwärme der Glaskeramik grob abschätzen. Falls die geschätzte Temperatur 60 °C überschreitet, wird dies nach dem Abschalten durch die jeweilige Restwärmeanzeige signalisiert.

Die Restwärmeanzeige genießt die niedrigste Priorität und wird von sämtlichen anderen Anzeigen überschrieben; zum Beispiel Anzeigen von Sicherheitsabschaltung und Fehlercodes. Wird die Stromversorgung nach einer Unterbrechung wiederhergestellt, blinkt die Restwärmeanzeige. Wenn eine Kochzone vor dem Stromausfall eine Restwärme von mehr als 60 °C hatte, blinkt die Restwärmeanzeige, solange noch Restwärme vorhanden ist oder bis eine andere Kochfunktion aktiviert wird.

Hinweise und Tipps

Wichtig: Werden Keramikkochzonen bei hoher Leistungsstufe betrieben, sehen Sie womöglich, dass sich die Kochzonen ein- und ausschalten. Dies ist eine Sicherheitsfunktion, die das Glas vor Überhitzung schützt. Ein solches Aus- und Wiedereinschalten beim Garen mit hohen Temperaturen ist normal, vermeidet Schäden am Gerät und führt nur zu sehr geringer Verlängerung der Garzeit.

WARNUNG:

• Lassen Sie das Kochfeld niemals ohne Kochgeschirr arbeiten.
• Benutzen Sie ausschließlich flaches Kochgeschirr mit dickem Boden.
• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken ist, bevor Sie es auf das Kochfeld stellen.
• Achten Sie darauf, dass das Kochgeschirr genau in der Mitte der Kochzone steht und auch dort bleibt.
• Um Energie zu sparen, verwenden Sie kein Kochgeschirr, dessen Durchmesser sich erheblich von dem der Kochzone unterscheidet.

Gekrümmter Kochgeschirrboden

Kochgeschirrdurchmesser zu klein
Kochgeschirr liegt nicht richtig an

• Kochgeschirr mit rauem Boden sollte nicht benutzt werden, da dieses die Glaskeramik verkratzen kann.
• Setzen Sie nach Möglichkeit immer einen Deckel auf.
• Im Betrieb können sich die erreichbaren Teile des Gerätes stark erhitzen. Halten Sie Kinder und Tiere stets vom Kochfeld fern, wenn es in Betrieb oder kurz danach noch heiß ist.
• Falls Sie Sprünge oder Risse in der Kochplatte bemerken sollten, schalten Sie das Gerät sofort ab und lassen Sie es reparieren.

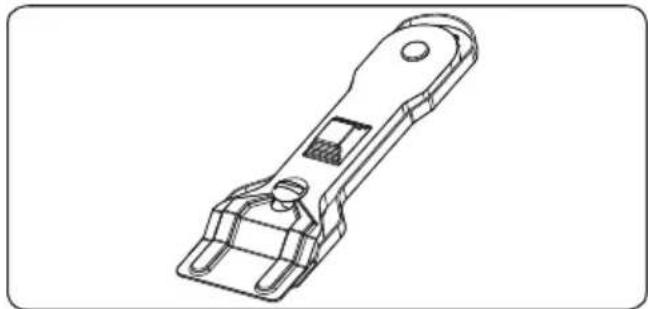

Schaber für Glaskeramikoberflächen

Entfernen Sie Spritzer und Ablagerungen vom Kochfeld immer zunächst mit dem speziellen Schaber für Glaskeramikflächen, bevor Sie auf chemische Reinigungsmittel zurückgreifen. Mit diesem Schaber

entfernen Sie selbst kleinste Verunreinigungen, auch von heißen Kochzonen, bevor sie sich einbrennen.

Wichtig: Bringen Sie nach Benutzung des Schabers unbedingt wieder die Schutzkappe über seiner scharfen Klinge an. Gehen Sie sehr vorsichtig mit dem Schaber um und bewahren Sie ihn außerhalb der Reichweite von Kindern auf.

5. REINIGUNG UND WARTUNG

5.1. Reinigung

WARNING: Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie es reinigen.

Allgemeine Anweisungen

• Überzeugen Sie sich vor dem Reinigen davon, dass die Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.
• Verwenden Sie Creme- oder Flüssigreiniger ohne Scheuerzusätze. Benutzen Sie keinerlei ätzende Reiniger, Scheuerpulver, Stahlwolle oder harte Gegenstände, damit die Oberflächen Ihres Gerätes nicht beschädigt werden.
• Benutzen Sie keine Reiniger, die Scheuermittel enthalten: Diese können die emaillierten und lackierten Teile Ihres Ofens beschädigen.
• Sollten Flüssigkeiten überkochen, beseitigen Sie diese sofort, um eine Beschädigung der Teile zu vermeiden.
  • Reinigen Sie das Gerät nicht mit Dampfreinigern.

Glaskeramik reinigen

Die Glaskeramikplatten sind stark genug, um schweres Kochgeschirr zu tragen, können aber brechen, wenn Sie mit scharfen Objekten dagegen stoßen.

WARNUNG: Glaskeramik-

Kochflächen – sollte die Oberfläche einen Sprung bekommen, schalten

Sie das Gerät zur Vermeidung potentieller Stromschlaggefahr ab.

• Reinigen Sie Ihre Glaskeramikplatten mit einem Glasreiniger. Spülen Sie sie dann ab und wischen Sie mit einem trockenen Tuch nach.
• Verwenden Sie keine für Stahl vorgesehenen Reinigungsmittel, da diese die Glasfläche beschädigen könnten.
• Zucker oder andere klebrige Lebensmittel müssen bei Verschütten sofort beseitigt werden, bevor sich das Glas abgekühlt hat.
  • Staub entfernen Sie mit einem feuchten Tuch von der Glaskeramik.
• Möglicherweise auftretende Farbveränderungen der Glaskeramikplatte bedeuten keine Schädigung oder Alterung der Keramik, sondern sind normale Gebraucherscheinungen.

Die Farbe der Glaskeramik kann sich aus mehreren Gründen verändern:

1. Durch verschüttete Lebensmittel, die nicht gründlich gereinigt wurden.
2. Einsatz falschen Kochgeschirrs, was zur Abnutzung der Oberfläche führen kann.
3. Verwendung ungeeigneter Reinigungsmittel.

Glasteile reinigen

• Reinigen Sie die Glasteile Ihres Ofens regelmäßig.
• Reinigen Sie die Glasteile von beiden Seiten mit einem Glasreiniger. Spülen Sie sie dann ab und wischen Sie sie mit einem trockenen Tuch trocken.

Edelstahlteile reinigen (falls vorhanden)

• Reinigen Sie die Edelstahlteile Ihres Gerätes regelmäßig.
• Wischen Sie die Edelstahlteile mit einem nur mit Wasser befeuchteten weichen Tuch ab. Trocknen Sie die Flächen dann mit einem sauberen, weichen Tuch.
• Wischen Sie die Edelstahlteile nicht ab, solange sie noch heiß sind.

- Laufen Sie die Edelstahlteile nicht über längere Zeit mit Essig, Kaffee, Milch, Salz, Wasser, Zitronensaft oder Tomatensaft in Kontakt kommen.

6. FEHLERBEHEBUNG UND TRANSPORT

6.1. Fehlerbehebung

Falls Sie ein Problem mit Hilfe der Anweisungen zur Fehlerbehebung nicht lösen können, wenden Sie sich bitte an den Kundendienst oder einen qualifizierten Fachmann.

Problem Mögliche Ursache Lösung
Das Display des Kochfelds leuchtet nicht. Die Kochzonen oder -felder lassen sich nicht einschalten.	Keine Stromversorgung.	Prüfen Sie die Sicherung des Gerätes.Schalten Sie andere Elektrogeräte ein, um zu prüfen, ob ein Stromausfall vorliegt.
Das Kochfeld schaltet sich während des Betriebs ab und ein F blinkt in allen Displays.	Die Steuerung ist feucht geworden oder es wurde etwas darauf abgelegt.	Trocknen Sie die Bedienelemente bzw. entfernen Sie den Gegenstand.
Das Kochfeld schaltet sich während des Betriebs ab.	Eine der Kochzonen war zu lange eingeschaltet.	Sie können diese Kochzone wieder nutzen, indem Sie sie aus- und wieder einschalten.
Die Kochfeld-Bedienelemente funktionieren nicht und die LED der Kindersicherung leuchtet.	Die Kindersicherung ist aktiviert.	Schalten Sie die Kindersicherung ab.

6.2. Transport

Falls das Gerät transportiert werden muss, sollten Sie es in der Originalverpackung verpacken und transportieren. Halten Sie sich an die Transporthinweise auf der Verpackung. Fixieren Sie alle beweglichen oder losen Teile des Gerätes mit Klebeband, um Verlust oder Beschädigung beim Transport zu vermeiden.

Falls Sie die Originalverpackung nicht mehr haben, verwenden Sie eine Transportkiste, damit das Gerät, insbesondere die Oberflächen (Glas- und Lackoberflächen) des Ofens, vor äußeren Einflüssen geschützt sind.

Marke		TELEFUNKEN
Modell TFCK60EDS10X
Kochfeldart Elektro
Anzahl Kochzonen 4
Heiztechnologie – 1 Strahlungsbeheizung
Größe – 1 cm ∅ 14,5
Energieverbrauch – 1 Wh/kg 192,0
Heiztechnologie – 2 Strahlungsbeheizung
Größe – 2 cm ∅ 14,5
Energieverbrauch – 2 Wh/kg 192,0
Heiztechnologie – 3 Strahlungsbeheizung
Größe – 3 cm ∅ 18,0
Energieverbrauch – 3 Wh/kg 191,0
Heiztechnologie – 4 % Strahlungsbeheizung
Größe – 4 cm 15,5 x 26,0
Energieverbrauch – 4 Wh/kg 190,0
Energieverbrauch des Kochfeldes Wh/kg 191,3
Dieses Kochfeld stimmt mit EN 60350-2 überein
EnergiespartippsKochfeld- Verwenden Sie Kochgeschirr mit einer flachen Unterseite.- Verwenden Sie Kochgeschirr in der passenden Größe.- Verwenden Sie Kochgeschirr mit einem Deckel.- Halten Sie die Menge an Flüssigkeiten und Fett gering.- Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen.

Konformitätserklärung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

C€

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfeundlichen, wiederverwertbaren Materialen hergestellt :

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) Foilen und Beutel aus Polyäthylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren.

Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

6. DÉPANNAGE ET TRANSPORT

6.1. Dépannage
